Причины попадания масла в систему охлаждения двигателя

Устройство двигателя внутреннего сгорания предполагает  постоянную подачу смазки к различным элементам и узлам, а также эффективное охлаждение. Для решения задачи в блоке цилиндров и ГБЦ выполнены специальные каналы, по которым циркулирует рабочая жидкость системы охлаждения (рубашка охлаждения), а также масляные каналы системы смазки.

В процессе эксплуатации двигателя достаточно распространенной неисправностью является попадание моторного масла в систему охлаждения.  Масло в антифризе может быть обнаружено на любом двигателе (бензиновый, дизельный, атмосферный, турбированный, рядный, оппозитный и т.д.)

Важно понимать, что подобная проблема является серьезной, а сам  двигатель нуждается в проведении незамедлительного ремонта. В этой статье мы рассмотрим основные причины, по которым появляется масло в системе охлаждения двигателя, а также поговорим о доступных способах диагностики для устранения такой поломки силового агрегата.

Читайте в этой статье

Масло в системе охлаждения двигателя: причины

Итак,  попадание смазки в систему охлаждения двигателя чаще всего определяется во время проверки уровня ОЖ в расширительном бачке. Как правило, цвет  тосола или антифриза в этом случае меняется, на поверхности можно заметить маслянистые пятна. Также на крышке бачка и его горловине заметны остатки смеси масла и антифриза. Сам уровень жидкости может быть понижен.

Еще дополнительными признаками можно считать появление густого белого дыма из выхлопной системы при работе двигателя. Если снять масляный фильтр, тогда внутри него можно также заметить липкие отложения. На разгерметизацию указывает и поменявшийся цвет самого масла на масляном щупе, эмульсия и пена на крышке маслозаливной горловины.

Такие признаки явно говорят о том, что  моторное масло пошло в систему охлаждения. Сразу отметим, данная проблема  требует особого внимания, так как масло и антифриз являются жидкостями для разных систем. Это значит, что в норме каналы, по которым происходит их циркуляции, не сообщаются друг с другом. Другими словами, произошло серьезное нарушение герметичности.

С учетом данной информации можно выделить ряд основных возможных причин, по которым в антифриз попадает масло:

Как показывает практика, около половины отказов ДВС случается в результате того, что произошло смешивание масла и охлаждающей жидкости. Добавим, что дизельный двигатель больше подвержен такому риску, чем бензиновый. Дело в том, что такой мотор более интенсивно загрязняется изнутри, в результате происходит активное смещение различных прокладок и уплотнительных элементов.

С учетом того, что в процессе остывания мотора жидкость в системе охлаждения находится под давлением (причем это давление выше, чем в системе смазки), ОЖ может постепенно попадать в смазочную систему через неплотности.

Еще нужно понимать, что в охладительных жидкостях, которые разработаны для современных моторов, содержится целый пакет активных химических присадок. Эти присадки препятствуют образованию накипи, очищают систему охлаждения, а также противостоят коррозии.

По этой причине в двигатель рекомендуется заливать только рекомендованные ОЖ, разбавлять концентрат дистиллированной водой в необходимых пропорциях, избегать смешивания разных охлаждающих жидкостей, а также производить своевременную замену и профилактическую чистку радиатора и системы охлаждения.

Такой подход позволяет не только поддерживать систему в чистоте и сохранять ее максимальную производительность, но и значительно снижает риски образования глубокой (сквозной) коррозии металлических элементов.

 Если масло попадает в антифриз: последствия для мотора

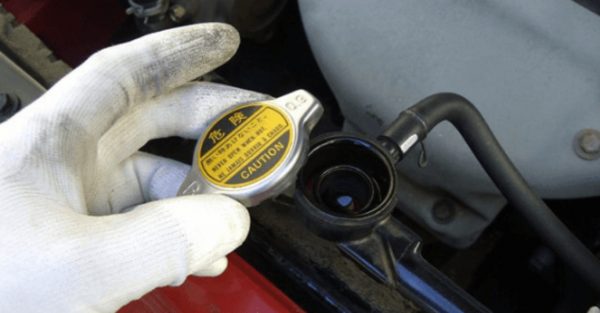

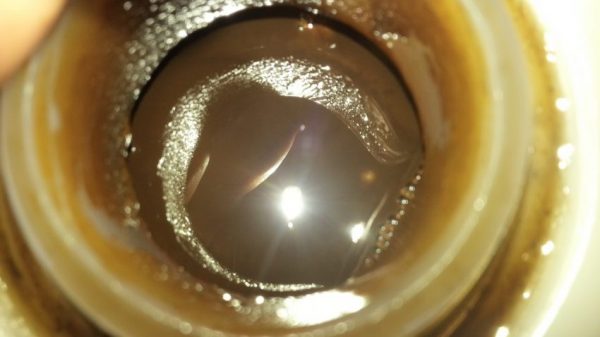

Вполне очевидно, что масло в расширительном бачке является тревожным сигналом, причем намного больше рисков в этом случае не для самой системы охлаждения, а для двигателя. Другими словами, если смазочный материал проникает в систему охлаждения, значит и антифриз попадает в систему смазки.

Не сложно догадаться, что при смешивании двух типов жидкостей, которые содержат пакеты активных присадок, возникает непредсказуемая и неконтролируемая химическая реакция. Результатом становится ухудшение свойств смазки и ОЖ, происходит повышенное загрязнение как масляных каналов, так и каналов системы охлаждения.

Естественно, в подобном случае все нагруженные детали мотора начинают подвергаться значительному износу. Из строя быстро выходят коренные и шатунные вкладыши, на стенках цилиндров могут образоваться задиры и т.д. Достаточно часто двигатель попросту заклинивает, после чего требуется дорогостоящий капремонт.

Как правило, причиной интенсивного попадания ОЖ в масло часто является пробитая прокладка ГБЦ, сильная коррозия стенок цилиндра и трещины, что и приводит к активному попаданию в камеру сгорания антифриза. Кстати, если много жидкости соберется в надпоршневом пространстве на заглушенном ДВС, тогда при попытке запуска мотора происходит гидроудар двигателя.

Советы и рекомендации

Как видно, существует целый список возможных неполадок, которые приводят к попаданию масла в систему охлаждения и наоборот.  При этом важно понимать, что после устранения проблемы необходимо в обязательном порядке сменить как смазку в масляной системе, так и ОЖ в системе охлаждения.

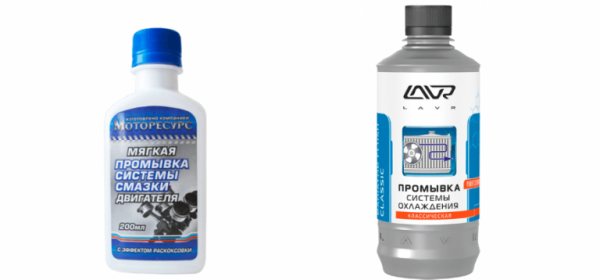

Более того, перед тем, как заливать свежие жидкости, обе системы нужно тщательно промыть. Например, если ОЖ попадала в масло из-за водяного насоса, даже после простой замены помпы в поддоне окажется небольшое количество жидкости. Это значит, что имеющееся масло в той или иной мере потеряет свои свойства.

Представим распространенную ситуацию. Допустим, помпу поменяли, масло слили и залили новое, но без промывки. При этом до 10-15% старой смазки, смешанной с антифризом, все равно останется в поддоне. Так вот, если предварительно не промыть масляную систему, тогда присадки в свежем масле могут вступить в реакцию с остатками, создать отложения и осадок, быстро загрязнить новый масляный фильтр и т.д.

Чтобы этого не произошло, можно пойти двумя путями:

Хотя первый вариант сложнее, такой способ более эффективен. При этом второй способ не требует разборки ДВС и является простым, в результате чего и становится выбором подавляющего большинства водителей.

Что в итоге

Как видно, масло в антифризе значительно ухудшает свойства охлаждающей жидкости, а тосол или антифриз в масле приводит к сильным повреждениям трущихся поверхностей деталей двигателя.

Если стало заметно увеличение уровня масла  во время проверки по щупу, причем данное явление сопровождается низким уровнем жидкости в расширительном бачке и  явным разжижением смазки, появлением эмульсии и т.п., тогда это говорит об утечках ОЖ.

Если же уровень охлаждающей жидкости в бачке понизился, однако признаков попадания в масляную систему не видно, в этом случае проблема может заключаться в повреждении шлангов и патрубков системы охлаждения, а также протечек в местах соединений.

Чтобы определить место утечки, в антифриз добавляется особый краситель, который светится, указывая на проблемный участок.  Использование такого решения позволяет быстро и точно обнаружить трещину или другой дефект.

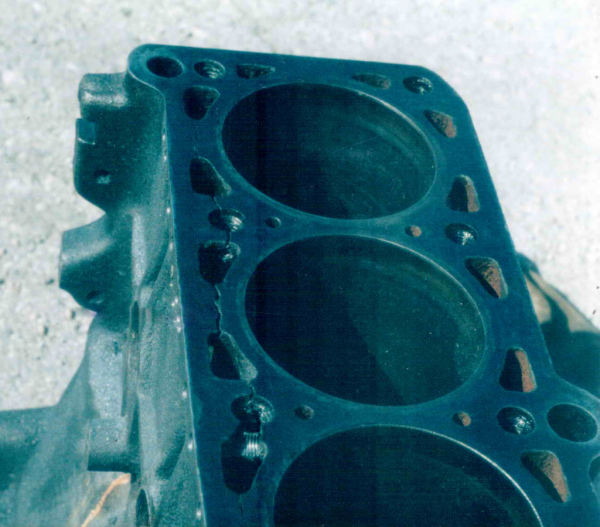

Еще отметим, что в случае появления микротрещин БЦ или ГБЦ наружных течей может не быть, при этом  мотор нужно разбирать, после чего герметичность определяется путем проверки снятых элементов в специальной ванне. При помощи такого способа выявляется поврежденное место, затем трещину в блоке или головке  ремонтируют.

Напоследок отметим, что регулярная проверка уровня и состояния моторного масла, а также охлаждающей жидкости в бачке позволит избежать описанных выше проблем или своевременно определить неисправность для проведения оперативного ремонта и сохранения внутренних элементов двигателя в рабочем состоянии.

Читайте также

krutimotor.ru

Что делать при попадании масла в систему охлаждения

Проникновение моторного масла в охлаждающую жидкость в автомобиле — явление достаточно часто встречающееся. В случае обнаружения такой проблемы, необходимо обратиться к специалисту для ее устранения.

Устройства, по которым проходят две составляющие — масло и охлаждающее вещество, совершенно герметичны и не зависящие друг от друга, поэтому наличие масляных частиц в охладительной системе не является нормой. При этом особое внимание нужно обратить, если имеется масло в системе охлаждения дизельного двигателя, выяснить причины.

Первые признаки протечки моторного масла и охлаждающего элемента

Владельцы транспортных средств, периодически обслуживая свой автомобиль, могут столкнуться с некоторыми проблемами, указывающими на тот факт, что в автомобиле протекает жидкость. К ним относят:

• наличие дыма густой плотности;
• если изменился цвет моторной жидкости или охлаждающего элемента;
• при проверке гильз цилиндра обнаружено их искривление;
• объем охлаждающей жидкости сократился;
• на масляном фильтре наблюдаются сгустки;
• появился довольно неприятный запах у охлаждающей жидкости.

Если обнаружены такие признаки, значит нужно найти причину попадания моторного масла в элементы охлаждения.

Почему масло попадает в охлаждающую жидкость двигателя?

После обнаружения первых признаков протечки необходимо определить проблему, которая привела соответствующие устройства автомобиля к такому состоянию. На наличие масла в системе охлаждения автомобильного двигателя влияют следующие причины:

• в радиаторе или маслоохладителе имеется механическое повреждение;
• прокладка блока цилиндра или маслоохладителя износилась и потеряла свою эластичность или потрескалась.

Охлаждающая система и масляный радиатор абсолютно герметичны, но их составляющие элементы (шланги, патрубки) соприкасаются между собой. В местах трения шлангов и прокладок систем возможно возникновение трещин, в результате чего моторная жидкость тут же поступает в охладительную систему транспортного средства или наоборот.

Отдельной причиной попадания масла в антифриз следует отметить использование охлаждающей жидкости, не соответствующей для конкретного автомобиля. Не нужно доливать любой антифриз до необходимого уровня. Разные производители хладагентов используют разнообразные присадки, которые необходимы для поддержания защитного оксидного слоя на гильзе цилиндра.

Используя хладагенты с разными присадками, можно нанести ущерб элементам охлаждения. Недостаточный объем присадок в используемом хладагенте приведет к ускорению химических реакций и деформации системы, а излишнее количество — увеличивает вероятность досрочной коррозии поверхности системы.

Причины попадания моторного масла в систему охлаждения дизельного двигателя

Особое внимание следует уделить дизельному автомобильному мотору. Дизельный двигатель больше загрязняется, когда находится внерабочем состоянии. В процессе охлаждения дизельного двигателя происходят тепловые изменения головки блока цилиндров, приводящие к изменению местоположения прокладок и уплотнителей. Все это является причинами попадания масла в радиатор охлаждения дизельного двигателя и наоборот.

Водители со стажем могут верно, определить причину протечки. Но и им иногда требуется помощь специализированной сервисной компании. В таких сервисах для определения мест протечки в систему охлаждения добавляется специальная светящаяся жидкость, которая позволяет точно определить место протечки.

Но не всегда таким образом можно найти трещины или место разгерметизации системы. В этом случае специалистам приходиться разбирать всю конструкцию и определять по элементам неисправности.

Как понять, смешались ли моторное масло и хладагент?

Обратиться в сервисную компанию для диагностики автомобиля на вопрос протечки масла в антифриз нужно, если автомобилисту понятно по определенным признакам, что это произошло. Так, если в процессе избавления от охлаждающей жидкости в автомобиле обнаруживается довольно густая темная жидкость, частички которой на поверхности хладагента, то вероятнее всего масло попало в антифриз.

Обмакнув обычную салфетку в частицы, плавающие на поверхности антифриза, и поджигая ее, обнаружится горение салфетки. Наличие частиц сажи в моторном масле тоже говорит о протечке. Здесь возможна и другая проблема, когда частицы сажи забиваются в фильтр. Это может привести к полному отсутствию пропускания масла через фильтр и, следовательно, к поломке цилиндров.

В основе охлаждающей жидкости лежит спиртовой раствор, потому при попадании в него масла проходит определенная химическая реакция с присадками масла и антифриза. Это в последующем отражается на чистоте важных элементов как дизельного, так и бензинового двигателя.

Наиболее опасной в дизельных двигателях является искривление стенок гильзы цилиндра, приводящая к поступлению в камеру сгорания части антифриза. Как следствие, охлаждающая жидкость не будет иметь нужную плотность и двигатель остановится.

Замена прокладки при устранении протечки

Для устранения протечки моторного масла в охлаждающую жидкость автомобиля из-за изношенной прокладки нужно поставить новую. Для процедуры замены понадобится дистиллированная вода, новая прокладка, новая охлаждающая жидкость.

Сначала следует промыть конструкцию специальной очистительной жидкостью. Для этого нужно налить в охлаждающую структуру автомобиля очистительную жидкость, включить двигатель на такое время, которое понадобится для начала работы вентилятора. Затем необходимо опустошить систему, слив из нее использованный антифриз. Антифриз сливается через отверстие, находящееся за заглушками двигателя или радиатора.

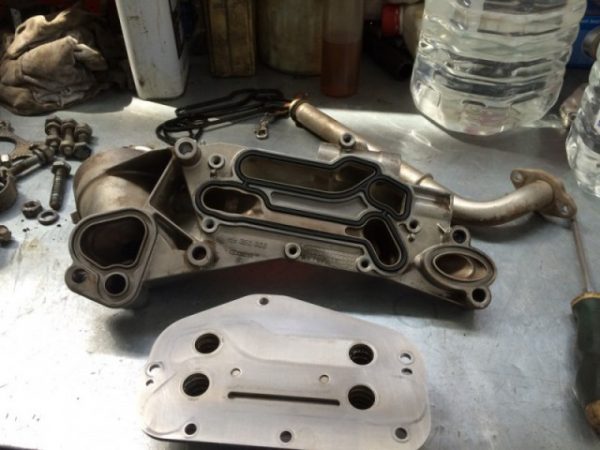

Проводится разборка маслоохладителя на составляющие элементы. При этом автолюбителю следует руководствоваться серверным описанием к транспортному средству, так как порядок разборки зависит от конкретного автомобиля. После разборки, всю систему нужно тщательно вычистить и провести замену изношенных прокладок на новые. Прокладки следует приобретать к конкретному автомобилю.

Промывка системы охлаждения

После замены прокладки автовладельцу следует очистить бачок для охлаждающей жидкости. Как вариант, можно приобрести новый бачок и установить вместо старого. После промывки или покупки бачок закрепляется на место. В бачок следует налить необходимое количество дистиллированной воды и включить двигатель.

Работать двигатель должен до тех пор, пока не включиться охлаждающий вентилятор. После того, как двигатель поработал в течение 10 минут, следует его остановить. Здесь можно заметить, что по мере охлаждения мотора выключается и вентилятор. После этих манипуляций автолюбителю нужно слить дистиллированную воду.

Промывка проводится несколько раз. Необходимо обратить внимание на вылитую дистиллированную воду. Она не должна содержать частицы моторного масла. Промыв систему охлаждающей жидкости, можно заливать новый качественный антифриз, рекомендуемый специалистами.

Заключительный этап ремонта охладительной системы

В заключение процедуры необходимо включить мотор и нажать на педаль газа. Одновременно с этим, нужно сдавить патрубки системы охлаждения автомобиля при закрытой крышке расширительного бачка. Данная процедура позволит не допустить образование воздуха в системе охлаждения. Потому одному человеку с процессом не справиться, требуется помощник.

При пользовании автомобилем в последующем следует периодически открывать расширительный бачок для выпуска воздушных пробок.

Основное правило для автомобилиста — содержание двигателя в чистоте. Чтобы реже обращаться в сервисные компании нужно своевременно проходить техническое обслуживание, проверять количество и качество масла в системе, регулярно производить замену моторного масла и охлаждающей жидкости.

avtodvigateli.com

Попадание масла в антифриз. Как понять, причины, последствия

Масло в антифризе чаще всего появляется из-за пробитой прокладки головки блока цилиндров (ГБЦ), а также повреждение элементов системы охлаждения, чрезмерный износ прокладки теплообменника и некоторые другие причины которые подробно рассмотрим. Если масло попадает в антифриз, то решение проблемы откладывать нельзя, поскольку это может привести к серьезным проблемам в работе силового агрегата автомобиля.

Содержание:

Признаки попадания масла в антифриз

Существует ряд типичных признаков, по которым можно понять, что в охлаждающую жидкость (антифриз или тосол) попадает моторное масло. Вне зависимости от того, сколько именно смазки попадает в антифриз, перечисленные ниже признаки будут говорить о проблеме, которую необходимо решать как можно быстрее с тем, чтобы не допустить серьезных и дорогостоящих ремонтов двигателя машины.

Так, к признакам ухода масла в антифриз относится:

• Изменение цвета и консистенции охлаждающей жидкости. Нормальный рабочий антифриз является прозрачной жидкостью синего, желтого, красного или зеленого цветов. Его потемнение по естественным причинам происходит достаточно долго, и обычно сопоставимо с регламентной заменой охлаждающей жидкости. Соответственно, если антифриз потемнел раньше срока, а тем более, его консистенция стала более густой, с примесями жира/масла, то это говорит о том, что масло пошло в антифриз.

• На поверхности антифриза в расширительном бачке охлаждающей системы двигателя имеется жирная пленка. Она видна невооруженным взглядом. Обычно пленка имеет темный оттенок и хорошо отражает световые лучи в разных цветах (эффект дифракции).
• На ощупь охлаждающая жидкость будет маслянистой. Для убеждения в этом можно капнуть на пальцы небольшое количество антифриза и растереть их между пальцами. Чистый антифриз никогда не будет маслянистым, он наоборот, достаточно быстро испарится с поверхности. Масло же, если оно имеется в составе антифриза, будет отчетливо ощущаться на коже.
• Изменение запаха антифриза. Обычно охлаждающая жидкость не имеет запаха вовсе или же имеет сладковатый аромат. Если же в нее попало масло, то жидкость будет иметь неприятный горелый запах. И чем больше масла в ней — тем аромат будет неприятнее и отчетливее.
• Частый перегрев двигателя. Из-за того, что масло снижает эксплуатационные характеристики антифриза последний не в состоянии нормально охлаждать мотор. В том числе снижается температура кипения охлаждающей жидкости. Из-за этого же возможно ситуация, когда антифриз будет «выдавливаться» из-под крышки радиатора или крышки расширительного бачка охлаждающей системы. Особенно это актуально для работы двигателя в жаркое время года (летом). Зачастую при перегреве двигателя наблюдается его неровная работа (он «троит»).

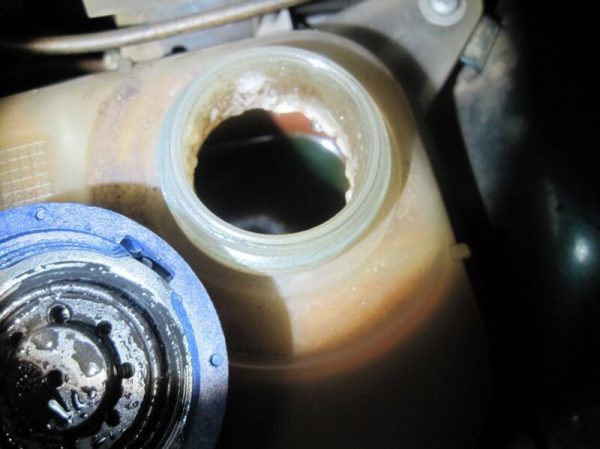

• На стенках расширительного бака системы охлаждения видны масляные разводы.
• На крышках расширительного бачка системы охлаждения и/или крышке радиатора с внутренней стороны возможны масляные отложения, а сверху из под крышки будет видна эмульсия масла и антифриза.
• При повышении оборотов двигателя в расширительном бачке видны выходящие из жидкости пузырьки воздуха. Это говорит о разгерметизации системы.

Приведенная выше информация систематизирована в таблице ниже.

Признаки поломки	Как проверить наличие поломки
Изменение цвета и консистенции ОЖ	Визуальный осмотр ОЖ
Наличие на поверхности ОЖ масляной пленки	Визуальный осмотр ОЖ. Проверить наличие масляных разводов на внутренних стенках расширительного бачка системы охлаждения
Охлаждающая жидкость стала маслянистой	Тактильная проверка ОЖ. Проверить внутреннюю поверхность крышек расширительного бачка и радиатора системы охлаждения
Антифриз имеет запах масла	Проверить ОЖ с помощью обоняния
Частый перегрев двигателя, выдавливание антифриза из-под крышки расширительного бачка, двигатель “троит”	Проверить уровень антифриза в системе, его состояние (см. предыдущие пункты), давление охлаждающей жидкости
Выходящие пузырьки воздуха из расширительного бачка системы охлаждения	Чем выше рабочие обороты двигателя — тем больше воздушных пузырей, в любом случае это говорит о разгерметизации системы

Таким образом, если автовладелец сталкивается хотя бы с одним из перечисленных выше признаков, то имеет смысл выполнить дополнительную диагностику, проверить состояние антифриза, и соответственно, приступить к поиску причин, приведших к представленной ситуации.

Причины попадания масла в антифриз

Почему масло уходит в антифриз? На самом деле существует ряд типовых причин, по которым случается эта неисправность. И чтобы понять из-за чего конкретно масло пошло в антифриз необходимо выполнить дополнительную диагностику состояния отдельных элементов двигателя.

Перечислим типовые причины от наиболее распространенных к достаточно редким:

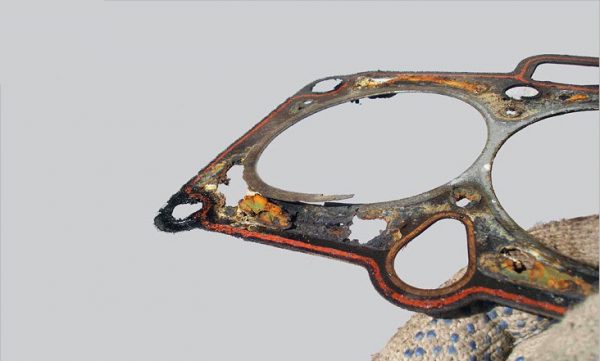

• Прогорание прокладки ГБЦ. Может быть как естественным износом, так и неправильным моментом затяжки при установке (в идеале нужно затягивать динамометрическим ключом), перекосом при установке, неправильно подобранным размером и/или материалом прокладки или же при перегреве мотора.

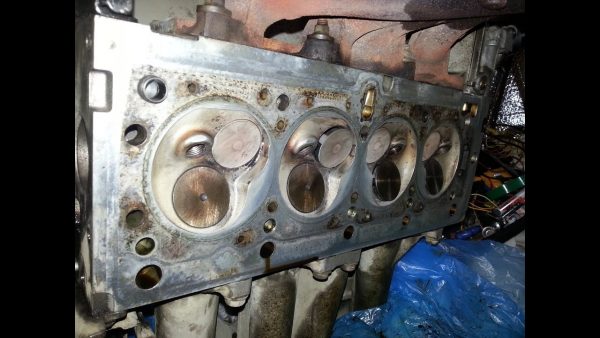

• Повреждение плоскости ГБЦ. Например, между ее корпусом и прокладкой может возникнуть микротрещина, раковина или другое повреждение. В свою очередь причина этого может скрываться в механическом повреждении ГБЦ (или двигателя в целом), перекос головки. Также возможно возникновение очагов коррозии на корпусе ГБЦ.

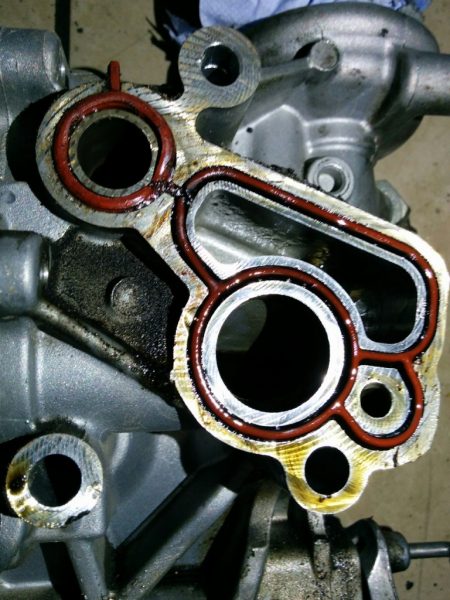

• Износ прокладки или выход из строя самого теплообменника (другое название — маслоохладитель). Соответственно, проблема актуальна для машин, оборудованных этим устройством. Прокладка может прохудиться от старости или неправильной установки. Что касается корпуса теплообменника, то он также может выйти из строя (в нем появиться маленькое отверстие или трещина) вследствие механического повреждения, старения, коррозии. Как правило, трещина возникает на патрубке, а поскольку давление масла в данной точке будет выше, чем давление антифриза, то и смазывающая жидкость будет поступать в систему охлаждения.

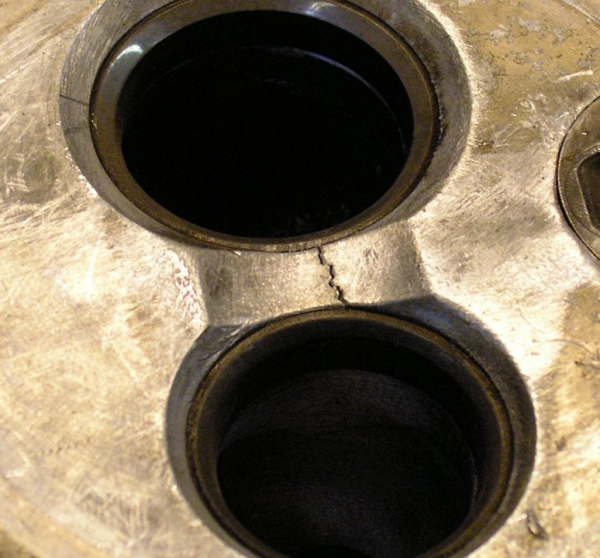

• Трещина в гильзе цилиндров. В частности, с наружной стороны. Так, в результате работы двигателя попадающее в цилиндр масло под давлением через микротрещину может малыми дозами перетекать в охлаждающую жидкость.

Кроме перечисленных типовых причин, характерных для большинства бензиновых и дизельных двигателей у некоторых моторов существуют свои конструкционные особенности, из-за которых может возникнуть течь масла в антифриз и наоборот.

Одним из таких моторов является дизель для автомобиля Opel объемом 1,7 литра под обозначением Y17DT производства Isuzu. В частности, в этих двигателях форсунки находятся под крышкой головки цилиндров и установлены в стаканы, наружная сторона которых омывается охлаждающей жидкостью. Однако герметизация стаканов обеспечивается кольцами, созданными из эластичного материала, который со временем дубеет и трескается. Соответственно, в результате этого степень герметизации падает, из-за чего возникает вероятность того, что масло и антифриз будут взаимно смешиваться.

В этих же двигателях изредка фиксируются случаи, когда в результате коррозионного повреждения стаканов в их стенках появлялись маленькие отверстия или микротрещины. Это приводит к аналогичным последствиям по смешиванию упомянутых технологических жидкостей.

Приведенные выше причины систематизированы в таблице.

Причины появления масла в антифризе	Методы устранения
Прогорание прокладки ГБЦ	Замена прокладки на новую, затяжка болтов с нужным моментом с помощью динамометрического ключа
Повреждение плоскости ГБЦ	Шлифовка плоскости головки блока с помощью специальных станков на автосервисе
Выход из строя теплообменника (маслоохладителя) или его прокладки	Замена прокладки на новую. Теплообменник можно попробовать запаять, однако это не всегда возможно. В последнем случае нужно менять деталь на новую.
Ослабление затяжки болтов крепления ГБЦ	Установка нужного момента затяжки с помощью динамометрического ключа
Трещина в гильзе цилиндров	Зачистка поверхности шлифовальным кругом, снятие фаски, заделка эпоксидными пастами. На финальном этапе наплавка стали чугунными прутками. В самом тяжелом случае полная замена блока цилиндров

Последствия попадания масла в антифриз

Многих, особенно начинающих, автолюбителей интересует вопрос о том, можно ли ездить, когда масло попало в антифриз. В данном случае все зависит от того, какое именно количество масла попало в ОЖ. В идеальном случае даже при малейшей утечке смазки в антифриз необходимо доехать до автосервиса или гаража, где и выполнять ремонтные работы самостоятельно либо обратиться за помощью к мастерам. Однако если количество масла в охлаждающей жидкости немного, то небольшое расстояние на машине проехать все же можно.

Необходимо понимать, что масло не только снижает эксплуатационные характеристики антифриза (что приводит к снижению эффективности охлаждения двигателя), но и причиняет вред общей системе охлаждения. Также зачастую при возникновении подобных аварийных ситуаций не только масло попадает в охлаждающую жидкость, но и наоборот — антифриз попадает в масло. А это уже может привести к значительным проблемам в процессе эксплуатации непосредственно двигателя. Поэтому при выявлении упомянутой проблемы ремонтные работы необходимо проводить как можно быстрее, поскольку их отсрочка чревата возникновением более серьезных поломок и, соответственно, дорогостоящих ремонтов. Особенно это актуально для эксплуатации машины в жаркую погоду (летом), когда работа системы охлаждения двигателя критически важна для силового агрегата!

В результате эксплуатации охлаждающей жидкости, в составе которой имеется моторное масло, могут возникнуть следующие неприятности с двигателем автомобиля:

• Частый перегрев мотора, особенно при эксплуатации машины в жаркую погоду и/или работе двигателя на высоких оборотах (высоких нагрузках).
• Забивание элементов системы охлаждения (шлангов, патрубков, элементов радиатора) маслом, что снижает эффективность их работы вплоть до критического уровня.
• Повреждение элементов системы охлаждения, которые выполнены из немаслоустойчивых резины и пластика.
• Снижение ресурса не только непосредственно системы охлаждения двигателя, но и всего мотора в целом, поскольку при неисправной системе охлаждения он практически начинает работать на износ или в близком к этому режиме.
• В случае, если не только масло попадает в антифриз, но и наоборот (антифриз перетекает в масло) это приводит к снижению эффективности смазывания внутренних деталей двигателя, их защите от износа и перегрева. Естественно, это также отрицательно сказывается на работе мотора и сроке его нормальной эксплуатации. В критических случаях двигатель может частично и даже полностью выйти из строя.

Таким образом, ремонтные работы лучше начать как можно раньше с тем, чтобы минимизировать негативное воздействие смазывающей жидкости не только на систему охлаждения, но и предотвратить негативное воздействие на двигатель автомобиля в целом.

Что делать если масло попало в антифриз

Выполнение тех или иных ремонтных работ зависит от того, по какой причине появилось масло в бачке антифриза и в целом в системе охлаждения.

• Повреждение прокладки ГБЦ — наиболее частая и легко решаемая проблема в случае, если имеется моторное масло в антифризе. Решение тут одно — замена прокладки на новую. Процедуру эту выполнить можно самостоятельно, либо обратившись за помощью к мастерам на автосервисе. Важно при этом подобрать прокладку правильной формы и с соответствующими геометрическими размерами. А закручивать крепежные болты нужно, во-первых, в определенной последовательности (схема указывается в технической документации к автомобилю), а во-вторых, с помощью динамометрического ключа с тем, чтобы строго выдержать рекомендуемые моменты затяжки.
• Если повреждена головка блока цилиндров (ее нижняя плоскость), то тут возможны два варианта. Первый (более трудозатратный) заключается в том, чтобы проточить ее на соответствующем станке. В некоторых случаях трещину можно заделать высокотемпературными эпоксидными смолами, снять фаску, зачистить поверхность шлифовальным кругом (на станке). Второй путь состоит в полной замене ГБЦ на новую.

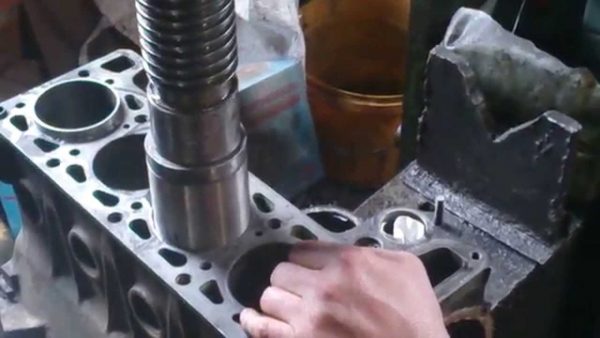

• В случае, если на гильзе цилиндров имеет место микротрещина, то это достаточно сложный случай. Так, для устранения этой неисправности необходимо обратиться за помощью в автосервис, где имеются соответствующие станки, с помощью которых можно попробовать восстановить работоспособность блока цилиндров. В частности, блок растачивается, и устанавливаются новые гильзы. Однако зачастую блок меняют целиком.
• Если проблемы с теплообменником или его прокладкой, то необходимо демонтировать его. Если проблема в прокладке, то необходимо ее заменить. Разгерметизировался сам маслоохладитель — можно попытаться его запаять либо заменить на новый. Отремонтированный теплообменник перед установкой обязательно нужно промыть дистиллированной водой или специальными средствами. Однако в большинстве случаев ремонт теплообменника невозможен по причине очень малого размера трещины и сложности конструкции устройства. Поэтому его меняют на новый. Проверку теплообменника можно выполнить с помощью воздушного компрессора. Для этого одно из отверстий (входное или выходное) глушат, а ко второму подключают воздушную магистраль от компрессора. После этого теплообменник помещают в резервуар с теплой (важно !!!, разогретой где-то до +90 градусов по Цельсию)водой. В таких условиях алюминий, из которого сделан теплообменник расширяется, и из трещины (если она есть) пойдут пузырьки воздуха.

Когда причина поломки выяснена и устранена, не забывайте о том, что нужно обязательно заменить антифриз, а также выполнить промывку системы охлаждения. Её необходимо проводить по стандартному алгоритму и с использованием специальных или подручных средств. В случае, если произошел взаимный обмен жидкостями, и в моторное масло также попал антифриз, то нужно выполнить и замену масла с предварительной очисткой масляной системы двигателя.

Как промыть систему охлаждения от эмульсии

Промывка системы охлаждения после того как в нее попало моторное масло, является обязательным мероприятием и если пренебречь промыванием эмульсии, а лишь залить свежий антифриз, то это сильно повлияет на его строк службы и функционирование.

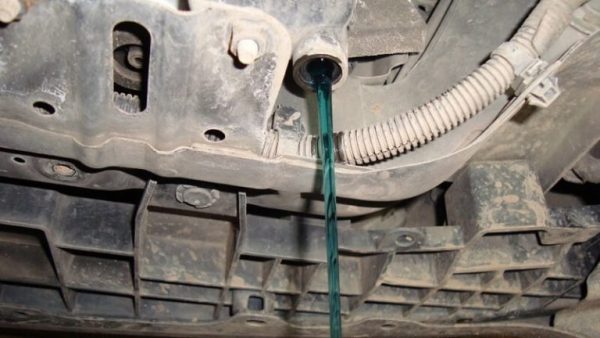

Перед промывкой старый испорченный антифриз необходимо слить из системы. Вместо него можно воспользоваться специальными фабричными средствами для промывки систем охлаждения либо так называемыми народными. В последнем случае лучше всего воспользоваться лимонной кислотой либо же молочной сывороткой. Водный раствор на основе этих средств заливают в систему охлаждения и катаются несколько десятков километров. Рецепты по их использованию приведены в материале «Чем промыть систему охлаждения». После промывки в систему охлаждения нужно залить новый антифриз.

Заключение

Использовать машину, в систему охлаждения которой попало масло, можно лишь в самых крайних случаях, например, чтобы доехать до автосервиса. Ремонтные же работы нужно выполнять как можно раньше с выявлением причины и ее устранением. Использование автомобиля, у которой происходит взаимное смешивание моторного масла и охлаждающей жидкости в долгосрочной перспективе чревато очень сложными и дорогостоящими ремонтами. Так что если заметили масло в антифризе — бейте тревогу и готовьтесь к затратам.

Спрашивайте в комментариях. Ответим обязательно!
