Как правильно сварить мангал своими руками: схема сварки

Решая проблему с тем, как сварить мангал, обычно исходят из приоритетных целей, параметров площадки, на которой планируется жарить шашлыки, имеющегося опыта работы со сварочным аппаратом и металлопрокатом. Финансовая сторона вопроса не поставит в тупик, так как изготовление мангала своими руками – вполне доступная для выполнения задача.

Особенности исполнения и вариации материалов

В основу всегда закладывается металл – он не боится температурных перепадов, устойчив к механическому воздействию и погодным проявлениям, долговечен, удобен в обработке и эксплуатации. Компоненты конструкции могут быть соединены разными способами, хотя традиционно мангалы изготавливают методом сварки – он наиболее надежен, учитывая условия использования готового изделия.

Нередко сооружение для жарки мяса на шампурах проектируют так, чтобы оно было приспособлено к дополнительным функциям, например, добавляют топку, предназначенную для разогрева готовых блюд. Могут быть предусмотрены полки для инвентаря и банок со специями, отсеки, в которых будет проще сушить дрова.

При проектировании и выборе материалов опираются на следующие факторы:

  • что лучше в конкретных условиях – монолитное изделие или разборный вариант;
  • размеры рабочей части зависят от того, сколько персон планируется накормить шашлыками за раз. От габаритов аппарата зависит количество единовременно используемых шампуров;
  • какой эксплуатационный ресурс требуется от изделия – буквально пара сезонов или десятилетия;
  • как должна выглядеть конструкция.
Как сварить мангалКак выглядит мангал сваренный своими руками

В последнем случае имеется в виду дизайн приспособления, прямым образом влияющий на функционал.

Жаропрочная сталь – самый удачный вид базового материала. Чугун дольше удерживает тепло, он надежен и долговечен, но чтобы работать с ним, нужны профессиональные навыки. Оцинкованная сталь – спорный вариант, так как многие полагают, что при нагревании она выделяет вредные вещества.

Возможности устройства аппарата

Металлические очаги могут быть:

  • стационарными. Отличительной чертой служит прочная фиксация на грунте, здесь пригодится железобетонный фундамент. Конструкция обладает существенными габаритами, позволяющими кроме шашлыка приготовить на мангале блюда в казане, закоптить рыбу и мясо;
  • разборными. Активно используются как на садовых участках, так и в выездных пикниках, они очень компактны, за счет чего идеально приспособлены к транспортировке. Подвидом разборных очагов являются складные модели, также имеющие небольшой вес и скромные габариты;
  • переносными. Такие жаровни актуальны в теплое время года, имеют колеса или ножки, благодаря которым конструкцию можно переместить в одиночку.

Вне зависимости от выбранного чертежа сооружение будет состоять из основания (оно же дно), крышки, рамы, колосников, ножек, бортиков. Столик откидного или выдвижного типа существенно облегчит эксплуатацию, для декора можно использовать кованые элементы.

Вычисление габаритов

Решая, как правильно сварить мангал самому, нужно определить оптимальную высоту изделия – это расстояние от линии руки, согнутой в локте, до уровня земли. Длина определяется приоритетным количеством одновременно используемых шампуров, притом чтобы гости не успели слишком сильно проголодаться, все порции должны быть зажарены максимум в три захода. Между заготовками необходимо выдержать расстояние не менее 8-10 см. Также следует знать, что в моделях, в длину превышающих 1 м, сложно обеспечивать равномерный жар.

Как сварить мангалТиповой чертеж стандартного мангала

Ширина должна соответствовать параметрам шампуров, здесь стандартный показатель составляет 40 см. 20 см – это оптимальная высота стенок, если брать во внимание толщину слоя углей, можно будет размещать продукты на высоте 10 см от него. Если мясо будет расположено ниже – быстро подгорит, выше – внутри останется сырым. Срок службы мангала, выполненного самим хозяином, зависит от толщины металла, обычно это 3-7 мм.

Как сварить мангалУсовершенствованный вариант схемы для сварки

Технология самостоятельной сварки мангала

Чтобы сварить мангал своими руками, нужно подготовить удобную площадку, освободив ее от пожароопасных материалов. Далее будет рассмотрен процесс сборки простейшей вариации очага.

Необходимые материалы и инструменты

Для работы понадобятся:

  • сварочный аппарат-полуавтомат;
  • электродрель;
  • угольник;
  • отвертка;
  • керн;
  • стусло;
  • болгарка;
  • уровень;
  • молоток;
  • напильник;
  • рулетка;
  • малярная кисть, валик.

Если планируется сборка мангала без использования сварки, понадобятся плоскогубцы и комплект гаечных ключей для фиксации болтов.

Металлический мангал выполняют из следующих материалов:

  • стальной листовой металлопрокат толщиной 3-7 мм;
  • упаковка электродов;
  • огнеупорная краска;
  • уголок из стали 25 мм;
  • арматура;
  • наждачная бумага;
  • антикоррозионная пропитка.

Если решено отказаться от сварки, нужно подобрать крепежи.

Алгоритм работы

При изготовлении стационарного мангала детали сваривают из заводского металлопроката – такой материал привлекает отсутствием износа и четкой геометрией. Работа с уголками и листовым железом будет по силам даже начинающему мастеру.

Последовательность манипуляций:

  1. Подготовка материала заключается в обжиге уголка и листового железа паяльной лампой, эта мера позволяет удалить со свариваемы поверхностей фабричную смазку.
  2. Далее приступают к сборке рамы из стального уголка – нарезают его болгаркой на куски, длина которых составляет 30 и 60 см. В итоге тщательной подгонки углов сваривают раму в виде цельного прямоугольника. Ручки, выполненные из гнутой арматуры, прикрепляются к торцам.
  3. Для выполнения дна с помощью болгарки изготавливают заготовку, ее параметры должны соответствовать каркасу. Периметр основания зачищается с помощью напильника. В донной пластине формируют отверстия диаметром 1 см, их располагают в шахматном порядке с шагом в 5 см. Далее основу можно приварить к каркасу-раме.
  4. Остатки металлического листа пойдут на боковины – это по 2 заготовки 20х60 и 20х30 см. В них на расстоянии 3 см от нижней грани сверлят сантиметровые отверстия с шагом 6-8 см, затем бортики соединяют с основанием и друг с другом. На их верхней линии формируют треугольные выемки – это ложе для шампуров. Между пропилами оставляют по 10 см, их глубина составляет 3-4 см, от боковой части нужно отступить 5 см.

Крышку выполняют также из цельного отрезка листовой стали: его прикладывают к бортику, чтобы сделать отметку керном, и здесь оставляют припуск 1 см по всем сторонам, для загиба нужно будет еще по 3 см. Согласно полученной разметке выпиливают прямоугольную заготовку. В углах вырезают пространство для сгиба 3х3 см, края подгибают и сваривают образовавшиеся стыки. Крышку оснащают ручкой и предусматривают стопоры, позволяющие зафиксировать конструкцию в приподнятом состоянии.

Для изготовления ножек подойдет оставшийся уголок, его можно заменить б/у водопроводными трубами. Во втором случае будет целесообразным выполнение съемных ножек, для этого к раме приваривают муфты. Колосники собирают из арматуры, следя за тем, чтобы отверстия в днище не были перекрыты прутьями.

После сборки сооружение нужно зачистить, прогрунтовать и покрасить.

Примеры альтернативной конфигурации

Чтобы изготовить портативный складной мангал из нержавейки, нужно выполнить следующие операции:

  1. Вырезать дно из листового металлопроката с габаритами 40х60 см, его можно сразу оснастить загнутыми бортиками высотой 4 см. Днище необходимо дополнить шахматкой из отверстий диаметром 1 см.
  2. Для крепления выпиленных бортиков к днищу понадобятся компактные дверные петли, выполненные из нержавейки. По верхнему периметру бортиков предусматриваются треугольные выемки, их глубина не должна превышать 2 см.
  3. Ножки формируют из арматуры, их оснащают болтами. Ко дну основания с наружной стороны по углам приваривают гайки, конструкцию также оснащают ручками.
  4. Крышка должны быть выполнена таким образом, чтобы она очень плотно садилась на мангал.
Как сварить мангалПортативный складной мангал из нержавейки

Удобную жаровню можно сварить из металлической бочки длинной узкой формы, важно лишь, чтобы она была не из-под нефтепродуктов. Емкость предварительно промывают мыльным раствором, перед разрезанием открывают пробку. Разметку выполняют таким образом, чтобы сливное отверстие приходилось на верхнюю часть, нижний сегмент должен занимать 2/3 общего объема. Снизу приваривают ножки из металлического уголка, собирают колосниковую решетку, в дне выполняют отверстия в шахматном порядке. Верх и низ бочки объединяют дверными петлями.

Если мангал совмещает функции с коптильней, оборудуют дымоход. Для этого к сливному выходу прикручивают трубу, имеющую колено. После завершения цикла копчения трубу убирают, а слив закрывают штатной пробкой.

Защита от коррозии с помощью лакокрасочных материалов

Здесь используются жаростойкие составы без вредных веществ, способных испаряться под воздействием высоких температур. Целесообразно применение эмалей на кремнийорганической базе, порошковых смесей, продуктов с двуокисью титана. Для нанесения порошковых вариаций стоит обратиться в автомастерскую. Самым практичным цветом считается черный, краска наносится только снаружи.

Для обеспечения прочного сцепления поверхности зачищаются с помощью наждака, металлической щетки, шлифовальной машинки. Далее их необходимо обезжирить ацетоном, уайт-спиритом.

Для нанесения жидких составов подойдет валик, нужно сделать 2 слоя. Распыление веществ в виде аэрозолей осуществляется на расстоянии от 20-25 см, здесь понадобится 3 слоя, притом каждый предыдущий должен качественно высохнуть.

В качестве защиты от коррозии популярно воронение в виде черной жаропрочной пленки на поверхности, ею можно покрыть мангал снаружи и изнутри. Понадобятся:

  • 5% раствор серной кислоты;
  • каустическая сода;
  • хозяйственное мыло.

Кислотный раствор выливают в емкость и помещают туда же детали конструкции. Через 5 минут их перекладывают в другую емкость, в которой приготовлен мыльный раствор из расчета 50 г на каждый литр. На этой стадии организуется 10-минутное кипячение металлических деталей. В третьей емкости разводят по 50 г каустической соды на каждый литр воды, нагревают раствор до 140⁰C. После кипячения в мыле изделия помещают в третью емкость на 90 минут, после промывают водой.

Нюансы эксплуатации

Чтобы сделанный своими руками мангал, в котором все соединения выполнены полуавтоматическим сварочным аппаратом, служил как можно дольше, не стоит заливать угли водой – эта мера может вызвать деформацию металла. Чтобы удалить жир, накапавший с мяса, используют тряпку с песком, также конструкцию регулярно смазывают растительным маслом, чтобы защитить от атмосферных осадков.

Как сварить мангал правильно

Мангал для приготовления шашлыка и мяса сегодня стал неотъемлемым атрибутом дачной жизни. В настоящее время это металлическое приспособление есть в каждом загородном доме. А дело лишь в том, что приготовление мяса на углях под открытым небом – любимое занятие тех, кто предпочитает отдыхать загородом. В любом строительном магазине мангал приобрести можно без проблем. Каких только конструкций и форм не предлагают современные производители. Но, как показывает практика, приобретать их дачники не спешат, потому что каждый старается сделать эту печку самостоятельно. Поэтому вопрос, как сварить мангал, а именно сварка используется для его изготовления, стоит и сегодня очень актуально.

chertezh-nerazbornogo-mangala

Материалы и размеры мангала

В принципе, ничего сложного в изготовлении мангала для шашлыка нет. Главное – правильно выбрать материал для него и точно выставить некоторые размеры устройства. Так как это все-таки печка, то материал для его сооружения должен обладать жаропрочными свойствами. Таких материала два: металл и кирпич.

Что касается кирпича, то его используют лишь в том случае, если сооружают стационарный мангал с купе с другими функциональными устройствами, которые используют для приготовления пищи. К примеру, это может быть барбекюшница или очаг под казан. Кирпичное сооружение занимает много места, да и своими руками, если вы не печник, собрать не просто. Поэтому оптимальное решение – это сварка мангала из листового железа.

Кстати, не стоит путать мангал с барбекю или грилем. Это самое простой устройство в виде ящика без крышки, внизу которого и разжигаются угли. Здесь нет каких-то сложных приспособлений, все просто, поэтому провести сварку мангала своими руками очень просто. Надо только владеть навыками сварщика на начальной стадии. То есть, не надо быть высококлассным мастером.

Итак, в качестве материала лучше выбрать сталь 45 (она обычно используется для изготовления инструментов) либо любой черный листовой металл. Самое главное – это толщина используемого листа. Она не должна быть меньше 4 мм. Хотя и больше тоже брать нет смысла. Четверочка прекрасно справиться с высокими температурами. К тому же металл такой толщины дольше держит тепло, предварительно аккумулируя его в своем теле.

Теперь размеры. Основной из них – это глубина ящика. Этот размер важен тем, что глубокий мангал – это долгое приготовление мяса, плюс высокая вероятность его недожара. Неглубокий размер – это быстрый нагрев, который приведет к тому, что корочка шашлыка уже будет готова, а внутри мясо еще окажется сырым. Конечно, многое зависит от толщины слоя горящих углей. Чем толще, тем больше тепла угли выделяют. Поэтому оптимальная глубина мангала: 10-18 см. Именно в этом диапазоне размера можно легко контролировать температуру.

Все остальные размеры подбираются пот требования владельца.

  • Ширина будет зависеть от длины купленных шампуров.
  • Длина от того, сколько шампуров за один раз необходимо укладываться для жарки мяса.
  • Высота установки самого мангала зависит от удобства его пользованием. Кто-то любит сидеть на корточках, кто-то на стуле, а кто-то предпочитает жарить шашлыки стоя.

Конструкция металлического каркаса может добавляться и усовершенствоваться. К примеру, можно поставить его на колесики, вот такая мобильная версия. Можно соорудить сверху навес, чтобы жарить шашлыки можно было в непогоду. В общем, вариаций на разные темы могут предлагаться, все зависит от фантазии.

Как правильно сварить мангал

Перед тем как сваривать мангал, необходимо продумать его форму и определиться с его размерами. После чего нужна будет схема сборки, а также примитивный чертеж, который в основном понадобиться для того, чтобы нанести размеры на металлический лист и вырезать детали печки для шашлыка.

Самая простая конструкция – это ящик прямоугольной формы. Поэтому в мангале две попарные стороны будут иметь одинаковые размеры. Это две боковушки и передняя панель с задней. Хотя передняя и задняя – обозначения условные, потому что подходить к печке можно с любой из сторон.

На металлический лист переносятся своими руками размеры каждой отдельной части. Это прямоугольники, так что начертить их на листе железа мелом или маркером будет несложно. Вырезаются элементы мангала болгаркой, после чего края заготовок обязательно обрабатываются, чтобы удалить заусеницы и частички металла, которые могут остаться после проделанной операции.

Если в наличии есть большой лист металла, то можно ящик собрать с минимальным количеством сварочных швов. Для этого ящик в развернутом виде переносится на лист железа, срезаются лишние углы конструкции, а по линиям сгиба делается подрез металла на половину толщины листа. После чего по этим линиям производится сгиб боковин, передней и задней стенки. Далее производится сварка стыкуемых частей мангала. К готовой печке привариваются впоследствии ножки из трубы или уголка.

Если большого листа нет, а есть несколько кусков листового железа, то придется каждый элемент вырезать по отдельности.

А вот теперь необходимо выбрать технологию сборки. Мангал можно сварить двумя способами.

  • Собрать ящик как отдельный элемент, а затем к нему приварить ножки.
  • Все металлические заготовки приваривать к ножкам, которые изготавливаются из металлического уголка.

Вариант №1

Здесь все просто. Приготовленные прямоугольные заготовки по размерам стыкуются и привариваются друг к другу так, чтобы получился тот самый ящик. Сварку надо проводить изнутри короба, при этом используется обычный инвертор. Кстати, для начинающих сварщиков это идеальная конструкция, на которой можно набраться опыта. Здесь нет герметичных швов, даже небольшие отверстия приветствуются, потому что для поддерживания горения углей необходим кислород. Хотя аккуратность не помещает в проведении сварочной операции.

Внимание! Если для сборки мангала был использован лист металла толщиною 1,5-2 мм, то каждый элемент печки надо усилить уголком или профильной трубой. Это для того, чтобы конструкцию не коробило под действием высоких температур во время жарки мяса. Профили усиления привариваются продольно посередине каждого элемента или поперечно в двух трех местах. Можно два профиля установить по диагонали.

Итак, короб готов, теперь к нему привариваются ножки. Обычно из делают из трубы диаметром 25 или 32 мм. В нижней части каждой стоки привариваются металлические круги диаметром 50-60 мм из того же листа, что и стенки ящика. Они обеспечивают устойчивость конструкции мангала.

Вариант №2

Сваренный по второй технологии мангал представляет собой четыре ножки из уголка, к которым привариваются остальные части короба. То есть, сначала отрезаются под необходимую длину уголки. Здесь учитывается высота установки мангала и высота его короба. Профиль больших размеров выбирать не стоит, максимальный размер: 40х40 мм.

Уголок укладывается так, чтобы его внутренний угол впоследствии стал внутренним углом ящика. Поэтому прямоугольные элементы печки привариваются к ножкам с внешней стороны во всю свою длину. При этом необходимо варить сразу два стыка между панелями и уголком. Это затратно по времени и по расходу электродов, но такая конструкция в несколько раз прочнее, чем обычная.

Как подвариант этого устройства, можно предложить сборку и сварку мангала на предварительно собранном каркасе. То есть, сначала сваривается из уголков или профильных труб каркас под размеры, после чего к нему привариваются прямоугольные элементы жарочного агрегата. Данная конструкция еще более прочная. Хотя по расходам времени и материалов она более затратная.

Разборные мангалы

Разборные конструкции очень популярны у тех, кто не имеет дачи и выезжает отдыхать на природу на автомобиле. По сути, это все та же печка, только в разобранном виде: отдельно каждая панель и ножки. Здесь важно получить такое устройство, которое бы быстро собиралось и разбиралось.

Оптимальный вариант – сборку делать на болтах. То есть, полное отсутствие сварки. Хотя некоторые сварочные работы провести все же придется. Это касается проушин, которые привариваются к боковинам мангала с каждой из сторон. Проушина похожа на петлю под висячий замок. Их приваривают по две штуки с каждой стороны. А на передней и задней панелях делаются сквозные отверстия, которые должны совпасть с отверстиями в проушинах.

При сборке мангала болты соединяют между собой боковины и заднюю и переднюю панель. Дно короба также прикрепляется к боковинам с помощью точно такого же болтового соединения и проушин. Последние крепятся сваркой к боковинам.

Что касается ножек, то в их качестве лучше использовать металлическую трубу или стержень. Для их крепления к мангалу нужно опять к боковинам, только с внешней стороны и по углам, приварить кусочки труб диаметром больше на одну позицию. К примеру, если ножки – это труба диаметром 15 мм, то упоры – это труба диаметром 20 мм. Сверху каждый упор заглушается любым металлическим предметом (кусочек пластины, шляпка от болта и так далее).

Приготовленный таким образом мангал можно быстро собрать, и точно также легко разобрать. Болтовые соединения сильно прикручивать не надо. То есть, все выполняется без какого-либо инструмента.

Полезные советы

  • Обязательно в панелях ящика мангала ближе к дну делаются отверстия, через которые воздух будет попадать в зону расположения углей. Поддержание температурного режима напрямую зависит от количества этих отверстий. Поэтому их диаметр: 6-12 мм, количество определяется расстоянием между отверстиями: 40-60 мм.
  • Можно дополнительно над дном мангала установить решетку, которая будет выполнять функции колосника. Это, во-первых, увеличит срок эксплуатации дна мангала, во-вторых, увеличит приток воздуха в зону горения углей. Колосник может быть съемным или несъемным.

Сварить мангал самостоятельно не очень сложно. При этом нужно особое внимание обратить разметке и подрезу элементов короба. От точности будет зависеть красота устройства и удобство проведения сварочного процесса. Меньше отклонений – меньше подгонки. Обязательно ознакомьтесь с видео – как изготовить мангал правильно своими руками из металла: чертежи и фото.

chertezh-mangala178_5

Поделись с друзьями

0

0

0

0

свариваем своими руками и правильно

Жаровня-мангал в металлическом варианте проста в изготовлении и нетрудоёмка. В сварке мангала и в любом деле, есть свои особенности, и прежде чем начинать, будет правильно всё изучить и подготовить.

Технология сварки

Итак, доступность стального проката и сварочного оборудования начального уровня сделали сварной металлический мангал вторым по распространённости (первенство за разборным металлическим мангалом).

Широко используется сварка плавящимся электродом в электрической дуге.

Электроэнергия подводится к электроду и свариваемому материалу от источников постоянного или переменного тока. При приближении электрода к детали зажигается между ними дуга. Температура электрической дуги до 7000 оС. Электрод и свариваемая деталь оплавляются, образуется сварочная ванна. Где металлы электрода и детали смешиваются. Расплавленный шлак создаёт защитную плёнку. Остывая, металл образует сварной шов.

Оборудование пригодное для самостоятельных работ: MMA и MIG.

MMA — ручная электродуговая сварка покрытым электродами. Сварка деталей происходит благодаря оплавлению электрода, а его обмазка при нагреве создаёт плёнку расплавленных шлаков, защищающих от окисления сварочную ванну. Этот расплавленный металл, частично смешавшийся с металлом детали, и образует сварной шов.
Сварка MMA возможна при использовании переменного или постоянного тока. Использование постоянного тока позволяет различное, по полярности, подключение: сварка прямой (к электроду подключается плюс) и обратной полярностью.
MMA сварка из-за простоты и низкой цены оборудования получила широкое распространение, и именно этот метод чаще всего используется для самоделок.

MIG — также метод электродуговой сварки плавящимся электродом, но в среде защитных газов и электрод в виде проволоки, постоянно подающейся к дуге, “бесконечный электрод”.
Для сварки сталей используется углекислый газ в качестве инертного.
Метод создавался для увеличения производительности для промышленности, но со временем оборудование сильно подешевело и стало доступно частникам.
Благодаря защитному газу позволяет сваривать более тонкие листы, чем особенно интересен.

Инструменты сварщика

Защитная маска (щиток, шлем) должна быть изготовлена из материалов, не проводящих электрический ток (в СССР использовался ГОСТ 12.4.035-78).

Максимальный вес ограничен: для щитка — 0,48 кг, для шлема — 0,6 кг.

Для защиты глаз защитная маска имеет светофильтр, который имеет открытое и рабочее положение. Смена режима происходит или вручную или при помощи электроники (маска-хамелеон). Для маски-хамелеона, чем меньше время затемнение светофильтра тем лучше для глаз. От брызг металла светофильтр защищает стекло.

  • Проверьте, что маска для электродуговой сварки ;
  • Шлем не тяжелее 0,6 кг;
  • Примерьте маску, должно быть удобно;
  • Защитное стекло светофильтра должно быть сменным и доступно в продаже.

foto-2

foto-2

Дополнительные инструменты сварщика.
При сварке образуется шлак и окалина. Как остынет это довольно крепкая штука. Поможет молоток сварщика. Часто это зубило с приваренной ручкой, но и покупной используют. Молоточек должен быть ухватистый, не тяжёлый и с заострённой кромкой.

Для очистки металла потребуются ручные щётки. Зачищать заготовку перед сваркой удобнее все же не вручную: лучше всего поможет болгарка с насадкой щётка.

Для крепления заготовки потребуются струбцины.

Для присоединения массы зажим: винтовой или пружинный. Сварочный провод впаивается в зажим специальной высокотемпературной пайкой.
Конечно, потребуется разметочный инструмент: отвес, рулетка, стальная линейка, чертилка и мелок (хорошо помечать детали, чтобы не запутаться и не забыть).

Хорошая чертилка получается из заострённого круглого или овального надфиля.

Одежда сварщика. Одежда должна закрывать тело сварщика: куртка, брюки и рукавицы. Это обязательно.
Материал не должен прожигаться каплями металла. Обычно используется брезент, войлок, кожа. Никакая синтетика не подходит.
На ноги наденьте кожаную обувь с защитой шнуровки.
Правильная одежда ваша защита от ожогов.

Сварочные провода нужны для подключения электротока к сварочному аппарату и заготовке. Возможно сращивание проводов специальным разъёмом, но лучше его избежать.

foto-5

foto-5

Под нагрузкой сварочные провода не должны нагреваться более 70 оС.

Азы сварки

Рассмотрим сварку покрытым электродом как самый доступный вариант.

Рекомендуем использовать электрод диаметром 3 мм — им проще работать, и для начала это важно.

Электрод вставляется в держатель. Независимо от типа держателя, электрод не должен в нём шататься.
После этого подключите кабели к держателю и к заготовке.

Немного о полярности подключения:

  • Прямая полярность — кабели от сварочного аппарата подключаются так, что минус идёт на электрод, а плюс к детали. Этот вариант вы будете использовать чаще всего.
    При прямой полярности заготовка больше прогревается.
  • Обратная полярность — здесь, наоборот, минус к детали, а плюс к электроду. Обычно так вариться нержавейка и тонкие листы.

Смена полярности производится или на сварочном аппарате, или правильным вариантом подключения сварочных проводов.

Сварка начинается с зажигания дуги. Способов два:

  • Чирканье;
  • Постукивание.

В первом случае электродом проводим вдоль шва, чиркаем. Во втором — стукаем кончиком электрода по заготовке, где хотим начать шов. Оба способа широко используются, выбирайте, что вам удобнее.

Когда кончик электрода оголён, зажечь дугу не вызывает сложностей.

Рекомендуем потратить несколько электродов и потренироваться на ненужной железке в зажигании дуги.

При сварке электрод находится под углом 30-60о к детали. Выбирая угол наклона, ориентируемся на сварную ванну.

foto-4

foto-4

Углом назад. Сварочная ванна следует за кончиком электрода. Шлак должен успевать покрывать расплав. Это можно регулировать скоростью движения и наклоном электрода. Этот способ больше нагревает деталь.

Углом вперёд. Тут кончик электрода как бы толкает сварочную ванну. Также нужно следить за скоростью сварки и наклоном, чтоб шлак успевал покрывать сварочную ванну. При этом способе нагрев заготовки меньше.

foto-3

foto-3

Движения электрода. Как мы уже выяснили, нужно контролировать сварную ванну. Для этого удерживая электрод над деталью в 2-3 мм двигайте кончик электрода по траектории как на рисунке ниже и следите за покрытием шлаком сварной ванны.

Свои первые швы лучше сделать на куске металлолома. Относительно ровный шов получится не с первого раза. Сначала просто шов по детали, потом можно перейти к соединению двух элементов.

Следите за направлением шва.

Внешне о качестве говорит ровный и равномерный валик шва.

Держать электрод и делать ровный шов недостаточно для хорошей сварки. Нужно учитывать что шов будет деформировать, стягивать детали. Что приведет к короблению, перекосу конструкции.

Как этого избежать:

  • Сначала детали соединяются прихватками (короткими швами через 10-25 см), а после делается сплошной шов. Иногда прочности прихваток достаточно и в сплошном шве нет нужды.
  • Чтобы избежать коробления при сварке стыков двух листовых деталей, шов накладывается попеременно с двух сторон.

Тонкое железо

Сварка стальных листов до 2 мм делают электродами диаметром 1,5-2,5 мм при токах 20-100 А. Применяются электроды МТ, МТ-2, ОМА-2 и 112-В. Повышенный холостой ток будет плюсом, это повысит устойчивость дуги.
Сварочный аппарат для сварки тонких листов должен иметь плавное регулирование силы тока в диапазоне 15-100 А.

Тонкие листы быстро прожигаются и легко коробятся, поэтому сваривать нужно как можно быстрее и с наименьшим из возможных нагревом.

Если варить шов не в нижнем положении, а вертикально и “углом вперёд”, то это снизит прожёг металла.

Для рассеивания тепла при стыковой сварке тонколистовых деталей рекомендуется применять массивные подкладки. Они заберут на себя часть тепла и снизят вероятность прожёга.

При стыковой сварке листом 1-2 мм можно под шов подложить стальной пруток. Это снизит прожёг и облегчит сварку. В качестве прутка-подкладки могут выступить электроды диаметром 2,5-3,5 мм очищенные от обмазки. Пруток должен выступать за края шва на 2-3 мм. Сначала сделайте прерывистый шов (прихватки) через 5-6 см, потом проварите шов полностью.

Нержавейка

Сварка покрытыми электродами (ММА)

Это доступный способ, но он не даст хорошего качества.

Вам потребуются электроды для сварки высоколегированных сталей:

  • С рутиловым покрытием на основе двуокиси титана;
  • С покрытием на основе карбоната магния и кальция.

Сварка происходит при подключении тока обратной полярностью. Настройка силы тока аналогична варианту сварки конструкционной стали (ржавеющей).

В качестве справочного материала можно обратиться к ГОСТ 10052-75.

Ручная и полуавтоматическая сварка нержавейки в среде инертных газов (MIG)
Эта технология позволяет добиться хорошего качества. В качестве защитного газа СО2.

Остановимся на отличиях:

  • Степень легирования сварочной проволоки должен быть выше свариваемых деталей;
  • В данном случае, при сварке электрод нужно вести ровно, иначе может нарушиться сварочная зона;
  • Аустенитные нержавеющие стали сваривайте с осторожностью.

Кованные элементы

Сварка кованых деталей как между собой, так и с листовыми элементами из конструкционных сталей (не нержавейка) обычно сложности не составляет (разве что для ковки почему-то использована легированная сталь).

Чугун

Нужда сварить сталь и чугун, делая мангал, может прийти, например, при желании сварить старые (но красивые) “антикварные” ножки из металлолома и современный верх. Конечно, это не единственный вариант, когда нужно варить сталь и чугун в нашем вопросе.

Приварить сталь к чугуну можно электродуговой сваркой, используя различные электроды. К примеру, отечественными марками ЦЧ-4, ОЗЧ-2 или ОЗЛ-25. Совершенно разные электроды, поэтому их используют, если сварочный шов будет в дальнейшем обрабатываться или не будет. Если сварка производится с дальнейшей обработкой, то применяется электрод ОЗЛ-25 или ОЗЧ-2, в другом случае ЦЧ-4. Первый электрод образует в сварочном шве металл гомогенного типа с высокой проницаемостью и неоднородностью. Последнее значение даёт возможность металлу не лопнуть в процессе обработки, потому что с его помощью снимается напряжение внутри сварочного шва.

Что касается режима сварки чугуна и стали, то всё будет зависеть от сварочного оборудования.
Если напряжение холостого хода сварочного аппарата не превышает 54 вольта, что является стандартной величиной для многих видов сварочного оборудования, то процесс сваривания производится постоянным током обратной полярности.
Если напряжение холостого хода выше 54 вольт, то используется для сварки переменный ток.
В обоих случаях необходимо обе заготовки нагреть до температуры 600 оС. Это делается с целью не допустить большого расширения заготовок в зоне сваривания.

Техника безопасности

Поражение электрическим током и брызгами расплавленных металла и шлаков, пожароопасность — вот лишь основные угрозы при сварочных работах. Соблюдайте технику безопасности.

foto-6foto-6

foto-7foto-7

foto-8foto-8

Как правильно сварить мангал — размеры и чертежи

Любой загородный отдых невозможно представить без мангала, с помощью углей в нём можно приготовить рыбу, сардельки и мясо, имеющие неповторимый вкус и аромат. Жаровню можно укомплектовать решётками для гриля, а само приспособление сделать стационарным или компактным разборным, в зависимости от условий эксплуатации.

Некоторые любители снабжают это устройство приспособлением для установки казана, поэтому перед тем, как сварить свой мангал, нужно определить условия его использования. От этого зависят размеры, конструкция и толщина листов конечного изделия и мы расскажем, как правильно изготовить мангал.

Выбор конструкции и материалов

От места использования мангала зависит выбор конструкции жаровни, толщина металла, а также размер листов. Только учитывая все эти параметры, можно правильно сварить мангал, который будет полностью вас устраивать. Разборная и лёгкая конструкция хороша для перевозки в машине или переноски вручную, но тонкие листы, особенно на дне, будут быстро прогорать, и их придётся часто менять.

Самодельный разборный мангал

Частично разборный дачный мангал обычно убирается на зиму и его можно снабдить съёмным и лёгким навесом, а металл при изготовлении можно использовать более толстый. Кроме того, такие изделия часто снабжаются решётками для жарки.

Наибольший простор для фантазии открывается при изготовлении стационарных мангалов, которые свариваются из толстых листов во избежание быстрого прогара, поскольку их обкладывают кирпичом и располагают под постоянным навесом. Такие изделия служат не только для поджаривания шашлыка, барбекю или гриля, а их часто совмещают с устройством крепления казана или объединяют с коптильней.

Таким образом, мангалы бывают следующих основных видов:

  1. мангал стационарный, для него выкладывают кирпичное основание, стенки и делают большой навес с вытяжной трубой, он изготавливается из металла толщиной 4 мм и более;
  2. отдельно стоящий мангал с сервировочными столиками, вертелом, съёмной жарочной решёткой и небольшим навесом;
  3. частично разборное изделие со съёмными ножками, сервировочными столиками и крышкой, конструкция удобная для хранения;
  4. полно разборный мангал, пригодный для перевозки и ручной транспортировки, изготавливается из металла толщиной не более 2 мм.

Важно осуществлять подбор толщины металла под конкретную задачу, поскольку для разборной конструкции нужен минимальный вес, а для стационарного изделия важнее долговечность.

Расположение ножек и материал должны обеспечивать максимальную устойчивость, поэтому их лучше изготавливать из труб или уголков, а внизу приваривать пятачки из металлической пластины. Съёмный навес делается на максимально лёгком каркасе и перекрывается оцинкованным листом или профнастилом, крепёж которого подразумевает простую фиксацию и лёгкий демонтаж конструкции.

Чертёж и оптимальные габариты мангала

Перед работой необходимо подготовить материал и определить размеры конструкции, исходя из места будущей установки и условий эксплуатации. Чтобы не ошибиться с количеством необходимого материала и осуществить точный раскрой заготовок, нужно сделать подробные чертежи с точными размерами и местами соединения деталей.

Имея схему и чёткий план действий, можно безупречно и качественно разметить металл и произвести подгонку элементов изделия. После раскроя необходимо проверить углы, размеры и произвести зачистку стыков от загрязнений, ведь с тщательной подготовкой сварить такой мангал будет значительно быстрее и проще.

Чертеж конструкции металлического мангала

Определить оптимальные размеры изделия необходимо в зависимости от ваших потребностей, но высоту стенок обычно выбирают от 17 до 25 см. Если делать высоту меньше, то мясо будет подгорать, а более высокие стенки потребуют большое количество углей. Кроме того, по длинным стенкам делаются сантиметровые полукруглые, треугольные или щелевые прорези для лучшей фиксации шампуров в определённом положении.

Ширину мангала определяет длина шампуров и решёток заводского изготовления, но обычно её выбирают не более 35−40 см, а длину вычисляют в зависимости от количества одновременно используемых шампуров плюс по 5 см от левой и правой стенки.

Длина ножек должна обеспечивать комфортную высоту мангала вместе со стенками, и соотносится с ростом хозяина, как правило, оптимальной является высота около 1 м. Все эти обстоятельства, от которых зависит заготовка и раскрой металла, должны отражаться в подробном и точном чертеже, а именно:

  • длина, ширина и высота листов жаровни;
  • высота и способ крепления ножек, придающих устойчивость конструкции;
  • расположение ручек, отверстий в стенках, рёбер жёсткости и съёмных элементов;
  • конструкция сервировочных столиков и иных сервисных приспособлений и их крепление;
  • вид навеса и его конструктивные особенности, не нарушающие устойчивости изделия;
  • местоположение прерывистого или сплошного шва.

Важно изготавливать шампуры, решётки и вертела из пищевого нержавеющего материла во избежание отравления и для сохранения эстетичного вида блюд.

Различные конструкции мангалов

Широкий диапазон различных конструкторских решений ставит перед нелёгким выбором любого человека. Прежде чем приступить к изготовлению мангала своими руками, нужно постараться учесть все обстоятельства его использования. Переносная жаровня должна быть весьма компактной и лёгкой и для её перемещения используют брезентовые сумки и даже кейсы, а сборка происходит с помощью пазов, выступов и небольшого количества крепёжных устройств различного вида. Всё это делает сборку и разборку достаточно быстрой и удобной. При перевозке на автомобиле количество разборных элементов можно сократить, а конструкцию сделать более тяжёлой за счет толщины металла мангала.

Стационарные установки делают для постоянного круглогодичного использования в виде неразъёмной конструкции и часто комбинируют с коптильнями и узлами крепления для варочных котлов и казанов. Такие мангалы расположены под постоянным навесом со стенами и оборудованы местом для приёма приготовленной пищи. Частично разборные конструкции располагают под постоянным или временным навесом и, как правило, убирают на зиму.

Такого рода мангалы состоят из следующих частей:

  1. сваренного из металла не менее 3 мм толщиной короба жаровни с ориентировочными размерами 25Х40Х90 см с отверстиями для свободного доступа воздуха;
  2. узлов крепления, регулируемых по высоте ножек с гайками для фиксации;
  3. самих ножек длиной около 70−80 см, обеспечивающих устойчивое положение мангала и исключающих риск опрокидывания конструкции;
  4. съёмные сервировочные столики с крепежом;
  5. приваренные ручки для переноски и крышка в размер короба;
  6. съёмный навес.

Конструкция мангала из бочки

Важно отметить, что конструкция навеса должна обеспечивать устойчивость мангала даже под порывами ветра, поскольку опрокидывание может привести к пожару или серьёзным ожогам.

Соединение разборных конструкций подразумевает наличие пазов, в которые вставляются фиксирующие выступы ответных частей и фиксацию их с помощью болтов или шпилек с гайками. Сварочные работы при этом ограничиваются привариванием петель и узлов крепления ножек изделия и необходимо предусмотреть в конструкции минимальное наличие щелей в целях обеспечения пожаробезопасности.

Необходимые инструменты и порядок изготовления мангала

Ответственную работу по изготовлению жаровни начинают с разметки и раскроя материала согласно чертежам, которые должны быть готовы. При раскрое необходимо учитывать потери металла и соответственно уход от габаритов конечного изделия, поэтому необходимо учесть припуски, чтобы заготовки были абсолютно одинаковы по размерам. Кроме того, нужно подготовить рабочее место для фиксации раскраиваемых листов и сборки элементов конструкции. Также понадобится определённый набор инструментов и оборудования, а именно:

  1. сварочный аппарат с электродами или сварочной проволокой;
  2. защитная маска, краги и специальная одежда;
  3. углошлифовальная машина (болгарка) с набором отрезных и шлифовальных дисков;
  4. наждачная бумага, металлическая щётка и молоток;
  5. дрель с набором свёрл и удлинителем;
  6. сварочные магниты с углом 90о для фиксации заготовок;
  7. металлический угольник, линейка и рулетка для разметки;
  8. гаечные ключи, крепёж.

Необходимо работать исправным инструментом и соблюдать правила техники безопасности при сварочных работах, а раскрой материала выполнять в защитных очках.

После раскроя нужно выровнять стыки, очистить от заусениц и загрязнений, а также обработать растворителем, чтобы ликвидировать возможные следы масла. После этого выполняем сборку в следующей последовательности:

  1. до сварки просверливаем длинные листы двумя рядами отверстий в шахматном порядке для доступа воздуха в зону горения;
  2. если толщина металла менее 4 мм на листы длиной более 50 см необходимо приварить рёбра жёсткости из уголка, чтобы избежать коробления металла от температурных колебаний;
  3. листы фиксируют специальными магнитами и сваривают прихваточными швами;
  4. привариваются ручки для переноски и узлы крепления ножек, съёмных столиков и лёгкого навеса;
  5. в узлах крепления просверливаются отверстия и привариваются гайки для фиксации съёмных частей конструкции с помощью болтов, которые обеспечат регулировку элементов по высоте;
  6. внешняя сторона изделия обрабатывается шлифовальным кругом, растворителем и покрывается термостойкой краской.

Заключение

Мы описали примерную схему правильной сварки мангала своими руками, а этот вид творчества открывает крайне широкие горизонты для изобретательного ума. Мангал — это не только способ приготовления вкуснейшей пищи, это изделие воплощённое отражение характера хозяина, выраженное в металле.То есть является, в некотором роде, предметом особой гордости и эстетического совершенства.

Как сварить мангал своими руками: размеры, советы мастера

  • 7 Ноября, 2018
  • Разное
  • Людмила Стороженко

Отдых на природе или на загородном участке станет незабываемым, если вы приготовите шашлыки на самостоятельно сваренном мангале. Эта конструкция может быть как переносной, так и стационарной. Каждый хозяин сможет подобрать для себя оптимальный вариант. О том, как сварить мангал своими руками, о размерах и особенностях этой конструкции - далее.

Особенности конструкции

Мангал металлический для дачи, пикника является специальным приспособлением. Конструкция этого изделия простая. Однако есть ряд нюансов. Именно эти особенности позволяют приготовить вкусный шашлык быстро. На мангале, кроме мяса, можно готовить множество других блюд. Продукты выкладывают на специальную металлическую сетку. Мангальные блюда отличаются особым вкусом. Чтобы это утверждение было справедливо, нужно обратить внимание на некоторые особенности приспособления для приготовления пищи на открытом огне и жару.

мангал из металла

Чтобы мангал выполнял возложенные на него функции в полной мере, нужно соблюдать ряд параметров:

  • Наличие отверстий для воздуха правильного диаметра.
  • Глубина конструкции.
  • Правильные размеры.
  • Выемки для шампуров.

Изготовление мангалов – дело довольно кропотливое, но интересное. Важно не только правильно сварить все элементы конструкции, но и продумать каждую деталь до мелочей. Так, например, правильная глубина мангала нужна для создания достаточного количества жара. Мясо или другие продукты в этом случае будет на такой высоте, где они будут запекаться, но подгорать не будут. В этом случае блюда получаются сочными.

Отверстия в стенках мангала нужны для притока воздуха. Он нужен для поддержания жара в течение длительного времени. Это также влияет на вкус пищи, приготовленной на мангале. Выемки для шампуров на бортиках являются не обязательным, но желательным элементами конструкции. С их помощью можно вращать шашлык вокруг оси.

А вот подбору размеров нужно уделить особое внимание. Пропорции каждого элемента нужно соблюдать. При этом отталкиваются от размеров шампуров или решетки. Они задают параметры для всей конструкции. При этом от размеров мангала зависит количество жара, сколько порций шашлыка можно приготовить за один раз и т. д.

Разновидности

Существуют разные виды мангалов из металла. В зависимости от потребностей хозяев загородного дома, дачи можно подобрать оптимальный вариант. Существует три основные разновидности мангалов:

  • Обычный.
  • Разборной.
  • Стационарный.

Любой из перечисленных видов можно сделать самостоятельно. Красивые мангалы из металла станут настоящим украшением места для отдыха.

Обычный мангал – это конструкция прямоугольной формы. Она обладает довольно большим весом. Однако этот мангал при желании можно перенести с места на место. Часто он имеет съемные ножки. Можно предусмотреть в конструкции дополнительные подставки для посуды, необходимых инструментов для приготовления шашлыка. Оформление такого мангала может быть как самым простым, так и довольно сложным.

изготовление мангалов

Разборный мангал удобно взять с собой на природу. Это простая, легкая конструкция. Ее можно изготовить в домашних условиях. Такой мангал легко разобрать и возить с собой в машине. При необходимости он собирается, словно конструктор.

Стационарный мангал строится на участке в месте, отведенном для отдыха и приготовления барбекю. Это массивная конструкция, часто имеющая в своем составе крышу. Такие мангалы украшают различными коваными элементами. Могут присутствовать и стальные декорации, дополнительные отсеки для хранения необходимых инструментов, подставки для приготовления пищи и т. д.

Прежде чем приступать к изготовлению мангала, нужно выбрать его тип. После этого можно приступать к разработке конструкции. Наиболее универсальным является обычный мангал. При желании можно создать любой другой тип оборудования для приготовления шашлыков.

Чертеж, размеры обычного мангала

Прежде чем приступить к работе, необходимо рассмотреть оптимальные размеры мангала. Он должен обладать определенной высотой и шириной. Лучше всего для начинающего мастера остановить свой выбор на обычном мангале. Его сможет собрать даже человек без большого опыта в монтаже металлических конструкций. Одни из возможных вариантов представлен на чертеже далее.

оптимальные размеры мангала

Самодельный мангал из металла обычно имеет высоту 95-100 см. При этом длина ножек будет составлять 70-75 см. Стандартная конструкция обладает глубиной жаровни 25 см. Это оптимальное расстояние от шампуров до жара. В зависимости от типа шампуров, а также сетки, которая есть в хозяйстве, выбирается ширина жаровни. В представленном выше варианте этот показатель составляет 28 см. Эта величина немного меньше, чем средняя длина стандартного шампура.

Длина жаровни составляет 54 см. Этого вполне достаточно, чтобы равномерно распределить 9 порций шашлыка над жаром внизу мангала. Верхние края жаровни имеют специальные зазубрины для удобной укладки шампуров. Их наличие позволяет распределить шашлыки на определенном расстоянии друг от друга. Они не будут соприкасаться, поэтому жариться мясо будет равномерно. Расстояние между каждым зазором составляет 6 см. Нужно оставлять немного места между боковыми стенками жаровни и крайними зазорами. В противном случае мясо будет касаться металлических поверхностей, будет пригорать.

Мангал должен хорошо продуваться. Поэтому в нем делают отверстия. Диаметр каждого из них составляет около 13-14 мм. Отверстия распределяют на боковых стенках в соответствии с представленной выше схемой. Они будут располагаться только в нижней части длинных стенок жаровни в шахматном порядке. На боковых стенках отверстия не нужно делать.

При желании представленную конструкцию можно доработать, предусмотрев в ней дополнительные элементы. Размеры также можно менять в соответствии со своими потребностями. Но пропорции нужно стараться соблюдать.

Материалы и инструменты

Изготовление мангалов из металла требует подготовки определенных материалов и инструментов. Прежде всего потребуется подготовить несколько обязательных элементов для сборки будущей конструкции. Их изготавливают в соответствии с разработанным чертежом.

как самому сварить мангал из металла

Листовой металл должен быть толщиной от 2 до 3 мм. Из него будут созданы основные заготовки для сборки. Прежде чем приступать к сварке нужно подготовить такие детали:

  • Прямоугольник из металла 54×28 см.
  • Два прямоугольника 24×25 см каждый.
  • Два прямоугольника 28×25 см каждый.
  • 4 профильные трубы с квадратным сечением длиной 70 см и уголки.

Кроме этого, потребуется сварочный аппарат, дрель со сверлами разного диаметра, болгарка и рулетка с карандашом.

Можно поступить несколько иначе. На одном большом листе металла расчерчивается форма будущего мангала (при желании можно потренироваться на бумаге). Сделав надрезы в нужных местах, конструкция легко собирается в параллелепипед с минимальным количеством швов. Такой мангал даже надежнее.

При желании стандартную конструкцию можно дополнить ручками, позволяющими переносить мангал, поддоном, выемками для ножек и т. д. Прежде чем приступить к раскрою металла, нужно выполнить правильную разметку. Она предполагает обозначение мест сварки и фиксации крепежа. В процессе раскроя нужно не забыть сделать надсечки для установки шампуров. При помощи дрели создаются отверстия для воздуха по разработанной схеме.

Процесс сварки

Как самому сварить мангал из металла? Это работа относительно несложная. Но если мастер никогда прежде не пользовался сварочным аппаратом, он должен немного потренироваться на ненужной заготовке. Собирать обычный мангал лучше всего именно при помощи этого метода. Переносные разновидности предполагают использование болтового соединения при сборке. Сварка для обычного мангала – это лучшее решение для фиксации элементов конструкции. Швы будут выдерживать не только высокий нагрев, но и перепады температуры. Болтовые соединения из-за этого могут расшатываться.

изготовление мангалов из металла

Сварочный аппарат, применяемый в ходе работы, может быть бытового назначения. Им пользуются в соответствии с инструкцией производителя. Нужно учесть, что подобное оборудование требует постоянных остановок. В противном случае оно перегревается.

Сначала нужно приварить конструкцию по углам. Можно использовать металлические уголки, которые устанавливают на бортики. Это позволит сохранить правильное положение металлических деталей относительно друг друга. Делать швы на листовом металле будет в этом случае проще. Однако стоит отметить, что уголки дополнительно утяжеляют мангал.

Когда основная форма жаровни будет создана, можно приварить к ней ножки, а затем ручки для транспортировки. Если применяются в качестве опор металлические уголки, их приваривают к бортам. Металлические трубы нужно фиксировать непосредственно ко дну мангала. Швы здесь должны быть очень прочными и надежными, так как конструкция будет тяжелой.

Можно не приваривать ножки. Их фиксируют при помощи болтов и гаек. Так мангал можно будет разобрать и сложить для хранения. После сварки швы нужно зашлифовать. Конструкция проверяется на надежность.

Стационарная конструкция

Мангал из металла может быть стационарным. Для него на участке выделяется специальное место. Здесь хозяева могут обустроить место для отдыха, построить беседку или навес, где будут проходить застолья, посиделки с друзьями или близкими. Стационарный мангал будет все время находиться под открытым небом. Поэтому в конструкции обычно предусматривается специальный навес. Даже в непогоду можно будет приготовить шашлык, насладившись отдыхом на природе.

Рассматривая чертежи стационарного мангала из металла (один из вариантов представлен далее), можно выделить два основных варианта.

чертежи стационарного мангала из металла

Навес может фиксироваться непосредственно на сам мангал. При желании можно пойти еще дальше и соорудить дополнительный навес. Он не будет относиться к мангалу. В этом случае можно изначально сварить обычный мангал, который при необходимости будет приноситься под навес в саду.

Если конструкция тяжелая, крышу и саму жаровню можно вкопать на участке. Этот вариант открывает множество вариантов для творчества мастера. Украсить стационарный мангал можно по-разному. Кованые элементы добавляют вес конструкции. Однако так как изделие будет установлено стационарно, это не является недостатком.

При выборе материалов для крыши можно остановиться на варианте из металлического листа. Однако это не всегда возможно. Если вы желаете сэкономить, крышу навеса можно сделать из жаропрочного профнастила. Он стоит дешевле металла, весит меньше и в обработке проще.

Процедура изготовления

Рассматривая, как сварить мангал своими руками, размеры которого позволят готовить до 8-9 порций шашлыка одновременно, стоит отметить следующее. Стационарные конструкции требуют правильного расчета. Если навес планируется монтировать непосредственно к самой жаровне, мастер должен обладать определенными знаниями из области проектирования. Нужно распределить вес крыши равномерно на 4 опоры. При этом они должны быть прочнее, чем в обычной конструкции.

листовой металл

Гораздо проще разработать мангал с отдельно стоящим навесом. Если конструкция довольно тяжелая, лучше сделать для нее столбчатый фундамент. В этом случае по ранее созданному плану в местах установки ножек навеса делают углубления в земле. Ямы должны быть глубиной 70 см, а диаметром 30-40 см. Вниз насыпают щебенку, а сверху песок. Каждый слой должен составлять 10 см. Далее обкладывают стенки углублений рубероидом. В центр каждой ямки устанавливают трубы с квадратным сечением не менее 6×6 см. Лучше приобретать опоры еще толще.

Мангал из металла можно также установить стационарно, подобно навесу. Для этого и под ножками будущей жаровни создают углубления, в которые помещают собранную ранее конструкцию. В ямы заливается цементный раствор. Положение всех опор проверяют при помощи строительного уровня, при необходимости проводя требуемые корректировки. Цемент разравнивают и ждут 3 недели, пока он высохнет. Далее можно приступать к последующим работам.

После этого приваривают все элементы конструкции к опорам. Навес фиксируют на саморезы. Можно приварить к конструкции фигурные элементы, сделать столик и полочки и т. д.

Конструкция с казаном

Существуют и иные варианты конструкции, на которые стоит обратить внимание изучая, как сварить мангал своими руками. Размеры подобной конструкции могут быть как совсем скромными, так и довольно большими. Если планируется создать многофункциональное место для приготовления пищи на открытом воздухе, можно предусмотреть наличие дополнительных элементов.

Если хозяева любят делать плов, готовить разные экзотические блюда на углях, можно предусмотреть наличие в конструкции казана. Он также будет изготовлен из металла. У этой части мангала будет свое отделение, крышка. Также здесь можно предусмотреть наличие дымоходной трубы. Так у пищи, приготовленной в казане, не будет запаха дыма.

Разрабатывая чертеж такой конструкции, нужно предусмотреть дополнительную длину жаровни. В ней будет установлена большая кастрюля. Она монтируется сбоку. На основной части жаровни можно будет готовить шашлык. Внутри же казана будут вариться иные блюда.

Сбоку подготавливается отверстие для установки дымоходной трубы. Она также приваривается к металлическому корпусу мангала.

Выбор краски

В процессе изготовления мангалов нужно уделять внимание еще одному этапу работы. Он является обязательным для стационарных конструкций. Для обычных мангалов эта процедура желательная, но менее обязательная. Металлические элементы конструкции нуждаются в покраске. Они могут ржаветь, если мангал находится под открытым небом. Это значительно снижает срок эксплуатации оборудования.

К тому же при использовании краски мангал выглядит эстетично, дополняя существующий ландшафтный дизайн. Без этого конструкция будет покрываться копотью и грязью, ржаветь. Такой мангал не сможет украсить место отдыха на приусадебном участке.

Для этого применяется жаростойкая краска по металлу для мангала. Подобные составы продаются в специализированных магазинах. Они обладают рядом особых качеств. Краска для мангала устойчива не только к высокому нагреву, но и к перепадам температур. Жаровня быстро остывает, когда огонь в ней погас.

Также специальная краска обладает жаростойкостью, не выделяя при нагреве никаких токсических веществ в окружающую среду. Еда, приготовленная на таком мангале. Будет вкусной и безопасной.

Покраска мангала

Зная, как сварить мангал своими руками, размеры которого будут оптимальными для хозяев загородного дома, нужно уделить внимание процессу покраски. Перечисленным требованиям соответствует три вида красок:

  1. Порошковые термокраски.
  2. Кремнийорганические эмали.
  3. Термостойкие краски универсального применения.

Первый из названных вариантов подходит для покраски больше всего. Но наносить состав своими руками сложно. После покраски состав требует обжига. Лучше всего выбирать для покраски черный цвет. Сажа и пепел будут менее заметны на такой поверхности.

Краску наносят только снаружи мангала. Внутри металл остается ничем не защищенным. Любое покрытие при контакте с огнем быстро разрушится и облезет. Жаростойкость краски еще не означает, что она является и огнестойкой.

Как сделать мангал из металла своими руками: чертежи, фото, видео

Отдых на природе трудно представить без шашлыка, а значит и мангала. Незатейливая заводская конструкция стоит неоправданно дорого. Поэтому лучше узнать, как сделать мангал своими руками и изготовить его самостоятельно. Если есть оборудование и навыки можно сварить мангал дома. Если нет сделать мангал без сварки тоже несложно. Несмотря на простоту такие конструкции достаточно долговечны.

Каким должен быть мангал

Чтобы приготовление шашлыка было не в тягость нужно знать, как правильно сваривается мангал. Оптимальная высота определяется по расстоянию от земли до ладони согнутой в локте руки. Длина зависит от количества одновременно размещаемых шампуров. Чтобы гостям не пришлось долго ждать деликатеса, нужное количество порций необходимо приготовить за три захода. Для хорошей прожарки мяса расстояние между шампурами должно быть 8 10 см. Однако не следует делать длину более 1 м, так как это создаст проблемы с поддержанием равномерного жара.

Ширина определяется длиной имеющихся шампуров, стандарт 40 см. Высота стенок не должна превышать 20 см. С учётом толщины слоя углей это позволит размещать мясо на высоте 10 см от их поверхности. При меньшем расстоянии шашлык подгорит, при большем не дожарится. Чем толще выбранный для изготовления металл тем дольше срок службы. Обычно выбирают в пределах от 3 до 7 мм.

Стационарные модели

Это массивные металлические мангалы, установленные на кирпичное основание. Но возможно использование труб или уголков, вкопанных в землю. Кроме прямоугольных, бывают круглыми, овальными и другой формы. Стационарные модели, как правило, устанавливаются под навесом или изготовляются с навесом. Во втором случае придётся сделать дополнительные чертежи и расчёты, подтверждающие способность основания выдержать дополнительный вес. Если стойки для навеса сделать из уголков, а кровлю из профнастила, то сварку мангала своими руками осуществляют с помощником.

Простейший вариант

Для быстрого изготовления обычного мангала потребуется лист металла толщиной 2 мм. Также нужно подготовить необходимые инструменты и материалы:

  • уголок с полкой 40 мм,
  • обрезки трубы для ножек,
  • болгарку с набором насадок,
  • электродрель,
  • сварочный аппарат,
  • линейку,
  • чертилку,
  • строительный угольник.

Для последовательного выполнения операций используется пошаговая инструкция:

  1. на лист наносится развёртка чертежа,
  2. с помощью болгарки вырезается заготовка,
  3. боковые лепестки сгибаются под прямым углом к днищу,
  4. провариваются стыки,
  5. в нижней части длинных стенок просверливаются отверстия диаметром не меньше 12 мм, для притока воздуха,
  6. поверху делаются прорези под шампуры,
  7. швы зачищаются абразивным кругом.

К готовому мангалу привариваются ножки. Их можно сделать съёмными, если планируются выезды на природу. Для этого по углам приваривают короткие патрубки диаметром 25 мм, в которые будут вставляться трубки на 20 мм.

Каркасный с применением уголков

Такой вариант выбирается, когда необходимо из тонкого железа сделать прочную конструкцию. Каркас из уголков не позволит стенкам прогибаться. Его угловые стойки используются в качестве ножек. Дно и стенки вырезаются по отдельности и привариваются к подготовленному каркасу. Если отверстия просверлить в днище снизу следует приварить полку, чтобы ставить на неё ёмкость для сбора золы.

С местом под казан

Такой мангал имеет удлинённую конструкцию, часть которой закрыта металлическим листом с местом под казан в виде круглого отверстия. Его диаметр делается таким, чтобы 2/3 бака находились в топке, иначе плов или иное блюдо не прогреется равномерно. При изготовлении следует учитывать, что высокое расположение казана чревато ожогами, а при низком повару придётся работать наклонившись.

Такие конструкции изготовляются, когда перевозка цельнометаллического короба затруднительна. Разборный мангал, сделанный своими руками из металла, собирается по прибытии на место за несколько минут. Основой конструкции служит рама, изготовленная из уголков. Для крепления дна просверливаются отверстия под болты. На длинные боковины снизу и сверху привариваются или крепятся подковообразными болтами прутки с резьбой на концах, которые при сборке вставляются в отверстия на торцевых стенках. Для съёмных ножек по углам рамы устанавливаются патрубки.

Читайте также: Сварка калитки своими руками

Раскладной мангал своими руками

Его изготовляют в виде чемодана с ручками или используют чехол для переноски. Стенки крепятся ко дну с помощью петель. Если придётся такой мангал делать самому, можно использовать дверные шарниры от шкафов. В другом варианте на дно со складывающимися ножками, устанавливается короб, стенки которого соединяются с помощью прорезей на них, направленных в разные стороны. В разобранном виде все части складываются в чехол или в чемодан. Варианты на пазах более прочные, но сложны в изготовлении.

Мангал из газового баллона или бочки своими руками

Варианты изготовления мангала их этих емкостей разнообразны, в том числе с крышкой и ручками. Из баллона выпупускается весь газ. Для проверки отверстие открытого вентиля смачивается мыльным раствором. Если он не пузырится газа нет. После этого баллон, после снятия вентиля, нужно перевернуть и удалить конденсат. Для надёжности не помешает залить его водой и подержать пару дней.

Изготовление начинается с того, что баллон или бочку разрезают по высоте на две половинки или выпиливается только часть, оставляя торцы нетронутыми. Из неё потом делается крышка. Подставка изготавливается из согнутой дугой трубы с приваренными к ней ножками. Или из уголков собираются две стойки в виде буквы М и соединяются прутками. Получившуюся полку используют для хранения дров и аксессуаров.

После установки ёмкости на стойки места среза прикрываются уголками, на которых разместятся шампуры. Если будущий мангал предполагается использовать как гриль, то по бокам под него крепятся стойки. Чтобы готовить барбекю, внутри привариваются кронштейны под решётку.

Крышка из вырезанного сектора крепится на петлях. Её наличие позволяет использовать мангал в качестве коптильни, если с торца установить дымовую трубу. Если бочку разрезать правильно, можно её подсоединить к заливной горловине. У баллона используется отверстие, где был установлен вентиль. Чтобы все угли не скатывались в центральную часть, рекомендуется на дно, по длине, приварить два уголка.

Покраска мангала и обработка от коррозии

Изготовление мангала своими руками завершается его отделкой. Используемые для покраски составы должны быть жаростойкими, не трескаться при перепадах температуры, без выделения при нагреве вредных веществ. Такими качествами обладают эмали на кремнийорганической основе, составы с двуокисью титана, порошковые краски. Последний вариант самый лучший, но осуществить его в домашних условиях нереально, так как для полимеризации нанесённого покрытия требуется нагрев до 650⁰C. Однако при желании можно обратиться в автомастерскую, где для окраски кузовов используется эта технология. Поскольку эксплуатация мангала связана с сажей и копотью рекомендуется выбирать чёрный цвет, на котором налёт незаметен.

Внутри красить не имеет смысла, так как любое покрытие быстро облезет под воздействием высокой температуры.

Чтобы краска держалась прочно, наружная поверхность очищается от грязи и ржавчины металлической щёткой и наждачной бумагой. Операция ускорится если использовать шлифовальную машинку или дрель с абразивной насадкой. Затем произвести обезжиривание уайт-спиритом, ацетоном или бензином.

Читайте также: Сварочный цех как бизнес

Жидкие составы наносятся кистью или валиком в 2 слоя. Краска из баллончиков распыляется с расстояния не менее 20 см от поверхности в 3 слоя. Нанесение последующего осуществляется после полного высыхания предыдущего покрытия.

Для защиты от коррозии часто применяют оксидирование, оно же воронение, образующее на поверхности жаропрочную плёнку чёрного цвета. Она защитит мангал внутри и снаружи от коррозии на весь срок использования. Для воронения нужно приготовить:

  • каустическую соду,
  • серную кислоту, разведённую до 5% концентрации,
  • хозяйственное мыло.

Ёмкость подходящего размера наполняется кислотой, в неё погружаются детали мангала. Не разборные изделия большого размера обработать дома этим способом будет затруднительно. После пятиминутной выдержки они перекладываются в ёмкость с мыльным раствором (50 г/1 л) и кипятятся 10 минут. На завершающей стадии детали помещаются в раствор каустической соды (50 г/1 л воды) нагретой до температуры 140⁰C. Через 1,5 часа достают и промывают водой.

Полезные советы

От выбора вида металла зависит долговечность мангала. Поэтому эксперты рекомендуют использовать жаропрочную сталь. Чугун по долговечности, надёжности, способности удерживать тепло соответствует всем требованиям, но для работы с ним необходимы профессиональные навыки. По поводу оцинкованной стали однозначного мнения нет. Одни считают, что она опасна, так как при высокой температуре возможно выделение вредных веществ. Другие полагают, что нагреть жаровню дровами до такой степени невозможно. С тем, что нержавеющая сталь самый лучший материал согласны все. Мангал, сделанный из неё, прослужит несколько десятков лет.

С места, где установлен мангал, нужно убрать сухую траву, ветки и прочий легковоспламеняющийся мусор, а рядом поставить ящик с песком. Если в конструкции использованы деревянные детали, они должны располагаться на расстоянии не менее 20 см от корпуса.  Чтобы дым не мешал отдыхать, рекомендуется установить вытяжку с короткой трубой. Она по площади равна мангалу и крепится к его корпусу.

При уходе за мангалом необходимо соблюдать следующие правила:

  • нельзя заливать угли водой, так как это приведёт к деформации металла,
  • потёки жира удаляются тряпкой с песком,
  • для защиты от неблагоприятных погодных воздействий нужно мангал регулярно смазывать растительным маслом.

Для изготовления металлического мангала не требуется высочайшая квалификация и дефицитные материалы. Возможно, что первый экземпляр получится кривобоким, но не надо опускать руки. Следующий мангал получится не хуже заводского.

Чертежи мангалов

Загрузка...

Как сварить мангал своими руками: размеры вертикальной коптильни-гриль

Я решил сделать вертикальную коптильню своими руками, но захотел дополнить ее конструкцию решеткой гриль, вроде японских грилей камадо (керамический гриль в форме яйца). Для тех, кто не знаком с ними – это и гриль, и коптильня в одном флаконе.

Главными отличительными чертами камадо является экономный расход топлива и крайне высокие рабочие температуры (за счет того, что они сделаны из керамики). Керамика является хорошим теплоизолирующим материалом. У меня есть камадо-гриль небольшого размера, но мне не нравится, что у него маленькая рабочая поверхность, и неудобно добавлять топливо, когда огонь уже разожжен.

Но что мне очень нравится – при копчении легко достигается температура 121°С и поддерживается длительное время, с минимальной затратой топлива и практически без образования креозота. Соответственно, минусом такой теплоемкости является долгое остывание.

Расскажу как правильно сварить мангал и покажу чертежи. Далее в тексте я буду называть коптильню-гриль просто «гриль».

Мои критерии:

  • у него должна быть более чем достаточная рабочая поверхность
  • он должен хорошо держать тепло и быть топливосберегающим
  • он должен работать на угле
  • регулируемая высота решеток
  • я хочу иметь возможность добавлять уголь, даже когда в гриле готовится еда
  • я хочу использовать гриль и для копчения, и для барбекю
  • я хочу загружать сразу несколько решеток
  • в нем должно быть предусмотрено пространство для поддона с водой
  • я хочу печь пиццу на своем гриле на высокой температуре

В этой статье я даю сравнительно подробное описание как самому сварить мангал.

Шаг 1: Дизайн гриля и видео

Дизайн своего гриля я разработал исходя из того, какие материалы у меня уже есть и какие я могу легко достать.

Основная идея — это каркас из обычного листового металла, а вокруг него изолирующий слой из песка или глины для большей теплоемкости.

Комкующийся наполнитель для кошачьего туалета, который не что иное, как глина, как раз отлично подходит для набора тепловой массы и его легко достать.

Гриль будет прямоугольной формы, ее легче всего сделать. Но, в отличии от тех хлипких коптилен, которые можно приобрести в любом сетевом супермаркете строительных материалов, мой гриль будет изготовлен из листового металла потолще. Единственное, что будет у них общего – прямоугольная форма.

Видеозаписи изготовления и эксплуатации гриля, письменные инструкции далее в статье.

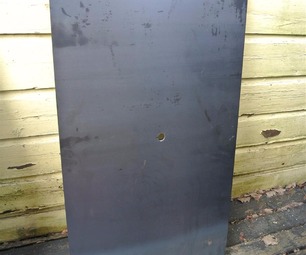

Шаг 2: Металл и материалы

Обычно коптильни изготавливают из листовой стали 20 или 22-го калибра, или еще тоньше (или же из самого дешевого металла), именно поэтому они быстро начинают ржаветь и совсем не держат тепло. Я использовал для изготовления своего гриля металл 14 и 16 калибров.

Внутренние стенки будут подвергаться воздействию максимальной температуры, поэтому они сделаны из металла 14-го калибра, а наружные стенки сделаны из металла 16-го калибра, чтобы уменьшить вес гриля. Рама сделана из профиля квадратного сечения 2,5х2,5см (толщина металла 0,3 см), на эту раму наварены листы металла. Решетки гриля сделаны из просечно-вытяжного листа #9 1,9 см (3/4”), и из стальной сетки 2,5х2,5 см (диаметр проволоки 0,3 см).

Корзина для угля также сделана из просечно-вытяжного листа.

Материалы:

  • Стенки гриля: листовой металл 14 и 16 калибра
  • Рама: профиль квадратного сечения 2,5х2,5 см
  • Рабочие поверхности и жаровня: просечно-вытяжной металл #9 1,9 см (3/4”) и стальная сетка 2,5х2,5 см диаметр проволоки 0,3 см

Дополнительно:

  • Мебельные ролики повышенной грузоподъёмности
  • Наполнитель для кошачьего туалета
  • Петли разного размера
  • Болты и гайки
  • Краска для гриля
  • Молоток сварной шлакоотбойный
  • Войлочная прокладка для гриля

Шаг 3: Инструменты

Для изготовления такого гриля не нужно особых навыков в сварке, достаточно базовых знаний.

Если вы ищите, с какого края подступиться к сварке, я бы посоветовал взять для начала проволочный сварочный аппарат, для сварки порошковой электродной проволокой, ими легко работать и сваривать тонкие листы металла. Я пользуюсь электродным сварочным аппаратом.

Если у вас нет желания заниматься сваркой, вы можете изменить дизайн под сборку на болтах или на резьбовых шпильках.

Вам понадобятся:

  • Сварочный аппарат
  • Мини шлифмашинка
  • Диски для шлифовки и по металлу
  • Молоток сварной шлакоотбойный
  • Основной комплект ручных инструментов
  • Защитная экипировка (очки, хлопковая одежда с длинным рукавом, ботинки, перчатки)
  • Сварочные электроды 7018 для рамы и 6013 для металлических листов и деталей коптильни из тонкого металла.

Покупая диски для резки по металлу не стремитесь сэкономить – дешевые быстро испортятся, купите лучше толстые и подороже, в итоге они сэкономят ваши деньги, и они намного безопаснее в работе.

Шаг 4: Делаем раму

Из профиля квадратного сечения 2,5х2,5 см делаем раму 51х48х97 см. Для того, чтобы все углы были прямыми, необходимо использовать сварочные угольники. Также я сделал деревянный шаблон, чтобы по нему складывать части рамы и затем сваривать их вместе. Прежде чем сваривать куски профиля, я выверял углы между ними, чтобы они точно составляли 90°, и, если нужно было, поправлял детали.

По углам основания привариваем ролики повышенной грузоподъёмности, я еще дополнительно усилил их стальным уголком.
На верхней части рамы я оставил щели, туда после окончания сборки я засыплю наполнитель для кошачьего туалета.

Шаг 5: Собираем внутреннюю камеру

Внутренняя камера изготовлена из металлических листов 14 калибра. Сначала я прихватил временной сваркой правую и левую стенки камеры, затем задняя стенка. Стежки временной сварки я специально делал маленькими, чтобы избежать деформации рамы. В идеале хорошо было бы добавить еще два куска профиля на боковых плоскостях рамы, чтобы конструкцию не перекашивало.

Внешние стенки гриля сделаны из листового металла 16 калибра. В стенках сделаны отверстия под вертел. После этого стенки привариваем по периметру к раме. Это делать необязательно, я так сделал из-за того, что собираюсь засыпать в простенок наполнитель для кошачьего туалета.

Чтобы сделать крышку, я сначала приварил стальной уголок, и уже на него наварил листовой металл.

Шаг 6: Дверца и воздухозаборник

В гриле я сделал две дверцы – сверху в камеру готовки, и снизу в камеру сгорания. Обе дверцы также наполнены наполнителем для кошачьего туалета (или глиной), а в нижней еще сделано отверстие воздухозабора, которое перекрывается задвижкой.

Дверцы, как и рама, выполнены из профиля 2,5х2,5 см, и покрыты листовым металлом. Замком служит кусок профиля, приваренный внутри дверцы, к нему крепится болт со стальной щеколдой, а ручка сделана из ручки термостойкого шлакоотбойного сварного молотка.

Воздухозаборное отверстие вырезано в нижней дверце, его края усилены стальным уголком. Снаружи приварены узкие металлические полосы, чтобы две стальных пластины могли ездить в обе стороны, увеличивая или уменьшая поток воздуха. Ручки на задвижках сделаны из длинных болтов.

Замок сделан из отрезка стального уголка, с прорезью для щеколды; ручка сделана из сварного молотка с отрезанным бойком, приваренного к полоске из стали толщиной 3 мм, прикрепленной к дверце на болт.

Шаг 7: Дымоход

Дымоход сделан из металлической трубы 100 мм для воздуховода. Я вырезал отверстие чуть меньшего диаметра на крышке гриля. Затем привариваем борт из полосы стали к краям отверстия. Чтобы сделать из полосы правильный круг, я сначала скрутил ее в спираль, это сделало приваривание по окружности намного проще. Чтобы труба 100 мм нормально села на этот борт, его верхний край пришлось немного ужать внутрь.

Шаг 8: Внешние стенки

Стенки внешнего корпуса сделаны из листового металла 16 калибра и, так же, как и внутренние стенки, они приварены к раме.

Так же посередине средней линии боковых стенок приварены отрезки трубок, сваренные с отверстием во внутренних стенках, так в гриле получается сквозное отверстие для вертела.

Для усиления конструкции гриля я приварил стальной уголок чуть ниже середины задней наружной стенки. Потом на нее можно будет вешать печную лопатку и щипцы.

Шаг 9: Устанавливаем дверцы

Дверцы вешаем на самые обычные квадратные петли, я сначала приварил их, а потом уменьшил до нужных мне размеров.

Чтобы правильно сделать зазор между дверцей и рамой, я временно приклеил на края проемов войлочную ленту. Замок сделан из ручки сварочного молотка, приваренной к щеколде, которая прикреплена к дверце болтом.

Шаг 10: Решетки для гриля и корзина для угля

Решетки гриля сделаны проволочной стальной сетки 2,5х2,5 см (диаметр проволоки 0,3 см), для усиления конструкции вокруг него приварена металлическая пластина 2,5х2,5 см.

Корзина для угля сделана из просечно-вытяжного листа #9 1,9 см (3/4”), согнутого и с приваренными стенками из того же просечно-вытяжного листа. На дно гриля приварены два уголка, чтобы обеспечить циркуляцию воздуха под корзиной и для сбора золы.

Шаг 11: Опоры для решеток

Опоры под решетки сделаны из стального уголка 1,9х0,3 см. я сделал несколько опор на разной высоте, чтобы можно было выбрать нужную высоту готовки.

Шаг 12: Съемная крышка и наполнение простенков

Крышка сделана съемной для того, чтобы при желании поменять наполнитель внутри стенок гриля. В нескольких отверстиях я нарезал резьбу, поэтому крышку можно крепить болтами.

Между внутренними и наружными стенками я засыпал наполнитель для кошачьего туалета, для теплоизоляции и набора тепловой массы.

Шаг 13: Боковые столики

Складные боковые столики сделаны из сосны, соединенной на шип, покрытой морилкой и лаком. Складной механизм представляет собой стальной прут 0,6 см диаметром и 120 см длиной, согнутый буквой П, петли для столика использованы самые обычные. К корпусу гриля я приварил небольшие кусочки профиля с просверленными отверстиями, в которые крепятся края согнутого прута, который, вращаясь, складывает и раскладывает столик. На обратной стороне столиков с краю я прикрепил рейку с косым срезом, так что стальной прут заклинивается между скосом и доской, и держит столик.

Шаг 14: Шлифовка и окраска

Все края и грани гриля обрабатываем шлифовальным диском и затем оттираем жесткой губкой для посуды. После этого покрываем гриль термостойкой краской для грилей.

Приклеиваем накладку из термостойкого фетра типа Номекс.

На дверцу я добавил термометр. В идеале лучше установить несколько на разной высоте, так как из-за циркуляции воздуха температура может различаться по высоте камеры.

Гриль был тщательно промыт с мылом и металлической мочалкой для посуды, чтобы наверняка смыть все следы сварки и остатки металла.

Шаг 15: Законченный гриль-коптильня

Гриль завершен. Я несколько раз в нем готовил, он отлично держит температуру. Несколько раз я смог поднять температуру до максимума, и гриль держал ее. Воздухозабор тоже работает отлично, регулируя поток воздуха от совсем слабого до очень сильного.

Копчение в этом гриле проходит, как и ожидалось, замечательно – гриль держит температуру 121°С, и набирает ее после открывания дверцы за пару минут.

Я даже пиццу в нем испек, использовав в качестве подставки для пиццы стальной противень 0,3 см толщиной.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
