Мансардная крыша своими руками + чертежи

Определяя примерные расходы строительства жилья можно увидеть, что затраты на материалы для монтажа крыши составляют около 30% от стоимости всего здания. Кроме этого, учитывается оплата наемным рабочим, которая может составлять до 80% цены стройматериалов. Принимая решение, своими руками возвести мансардную крышу, можно сэкономить до 15% от всех затрат на строительство дома.

Из чего состоит мансардная крыша

Прежде чем приступить к возведению своими руками мансарды, необходимо составить точные чертежи в соответствии с размерами коробки дома. На этом фото можно посмотреть примеры схем подобных крыш:

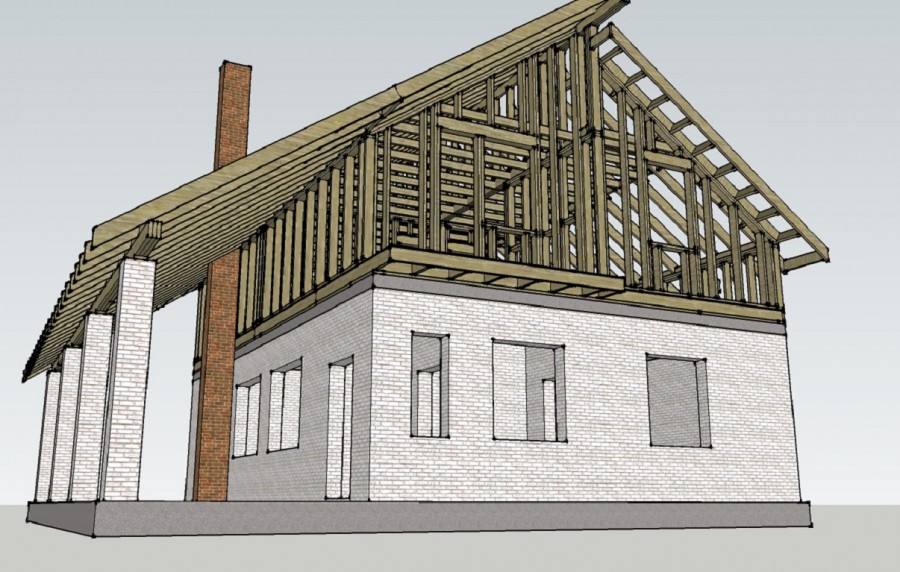

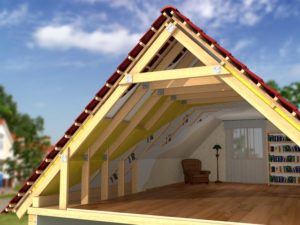

Чтобы лучше иметь представление, из чего состоит мансардная крыша, давайте по порядку разберем все ее составляющие:

конек является вершиной конструкции. Коньковую балку укладывают параллельно плоскости перекрытия здания;
от коньковой балки идут ноги верхних стропил, образуя ребра крыши. Снизу они соединяются балками чердачного перекрытия;
на межэтажном перекрытии под углом 90^о располагаются стойки. Их изготавливают из бруса сечением 100х100 мм² и устанавливают на расстоянии от 0,8 до 1,5 м от внешних стен, то есть скатов. Увеличение высоты стоек и их приближение к стенам расширяет полезное пространство мансарды. Удобная для проживания высота потолков составляет около 2,5 м;
нижние стропильные ноги идут от мауэрлата до чердачной балки. Мансардная крыша конструируется так, что образует отдельные секции. Каждая из них содержит коньковые и боковые стропила;

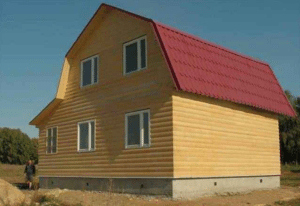

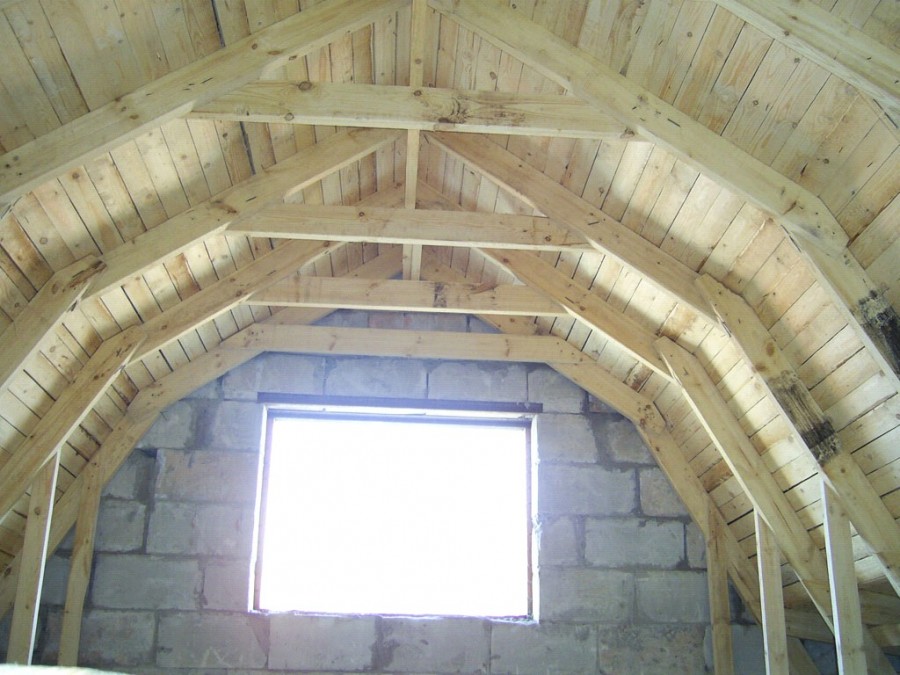

самая популярная мансардная крыша – ломанная. Такая конструкция на стыке боковых и коньковых стропил образует тупой угол. Существует другой вариант крыши с прямыми стропилами. Она напоминает традиционную двухскатную конструкцию;

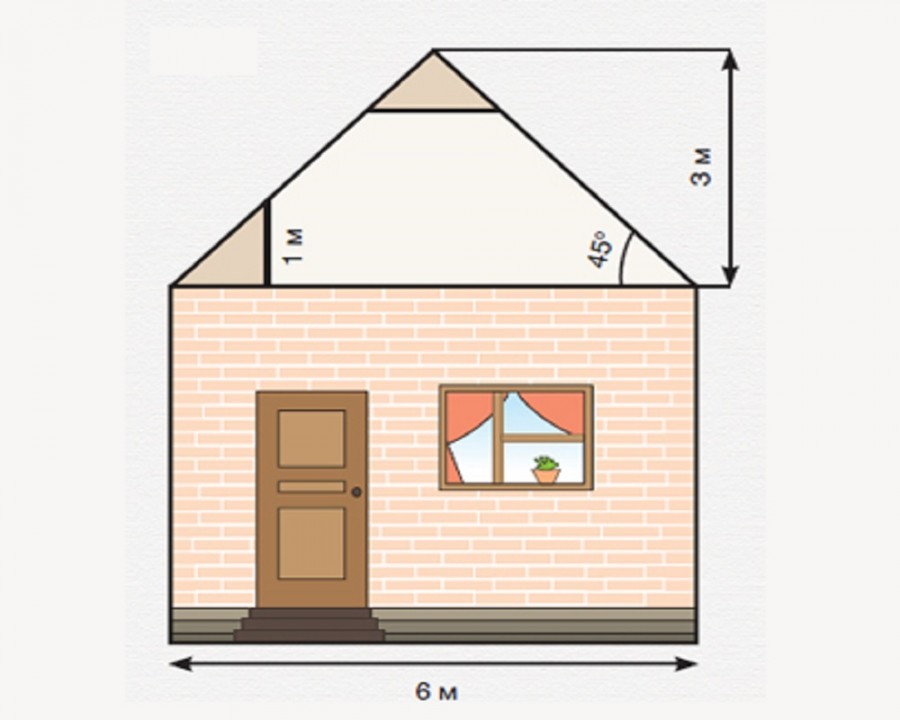

наклон скатов нельзя делать наугад. Должен быть четкий расчет с учетом предполагаемого для укрытия крыши кровельного материала. Важным показателем являются климатические условия региона. На больших уклонах не будет скапливаться много снега. Ломаная крыша дома, выстроенного в малоснежном регионе, может быть пологой. Еще один фактор, который может причинить разрушение конструкции – это сильный ветер. В таких регионах ломаная крыша возводится с дополнительным укреплением стропил и пологими скатами. Принимая во внимание все факторы, мансардная крыша может иметь уклон от 15 до 45^о, но стандартом является угол 30–35^о.

Рассчитав основные элементы конструкции, надо помнить о том, что мансарда – это все-таки жилое помещение. Значит, ломаная крыша должна иметь окна. Следующие расчеты связаны именно с ними.

Расчет окон

Согласно СНиП площадь всех окон должна быть не менее 10% от всей площади пола. При разделении мансарды на несколько комнат, каждая из них должна иметь окно.

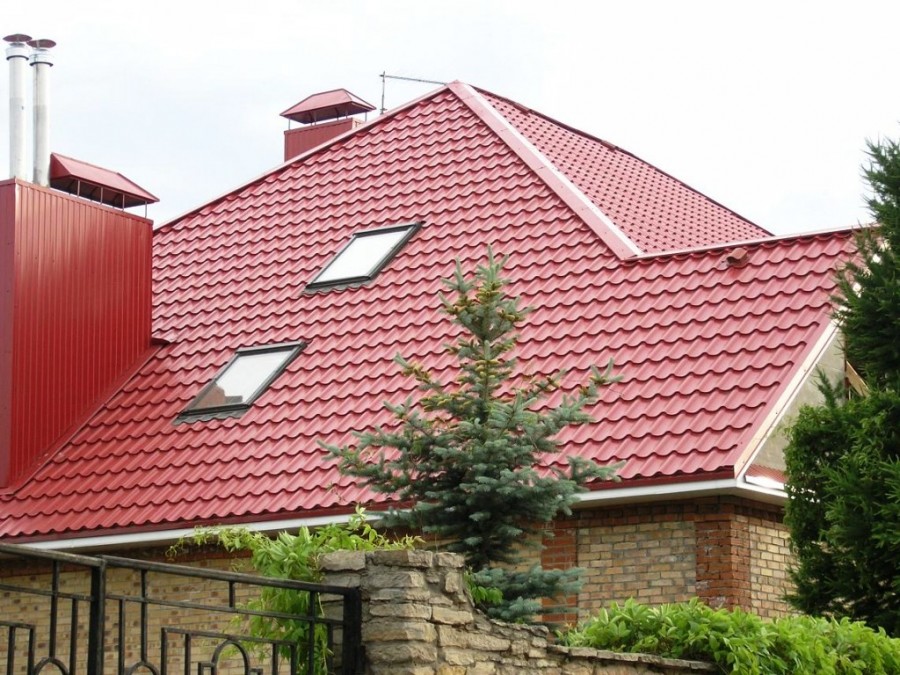

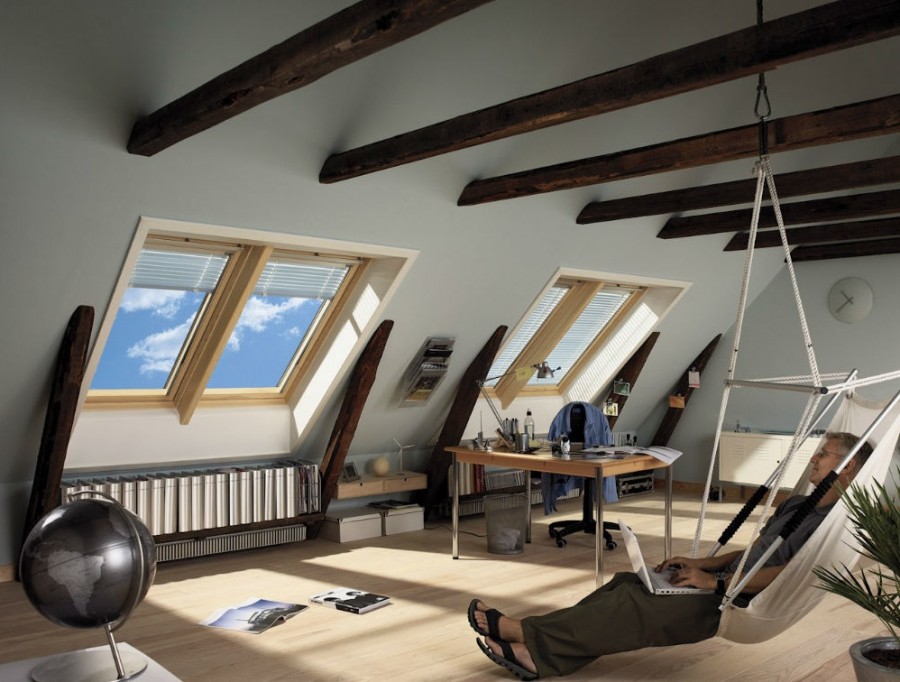

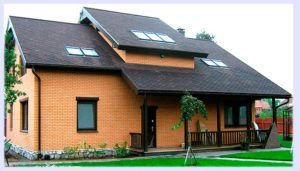

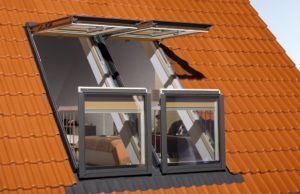

Наклонные окна

Проще всего своими руками сделать наклонный монтаж. Но такие окна будут служить частью кровли, поэтому надо позаботиться о герметизации стыков примыкания. Как и кровельное покрытие, окна будут подвержены существенной нагрузке осадков в виде снега. Чтобы они не провалились надо устанавливать армированные стеклопакеты и усиленные рамы.

Установка наклонных окон имеет некоторые достоинства:

отсутствуют резкие переходы границ тени, что увеличивает количество проникновения света внутрь помещения;
рельеф кровельного покрытия остается неизменным;
простота монтажа позволяет все сделать своими руками.

Делая расчет наклонных окон надо знать, что их площадь увеличивается совместно с углом наклона. Регулировать площадь можно высотой окна, уменьшая ее на более крутых скатах.

Определяясь с размерами окон надо учесть, что их придется крепить своими руками между стропилами. Чтобы рама хорошо вошла, ее ширина должна быть минимум на 40 мм меньше шага стропильных ног. В противном случае понадобится установка усиленной балки. Такое нарушение конструкции каркаса требует дополнительных расчетов. Если хочется установить большое окно, то лучше смонтировать 2 меньшего размера рядом. Эффект будет тот же, а работы меньше.

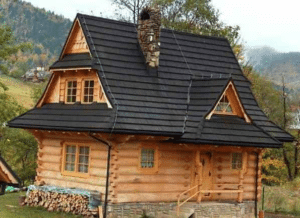

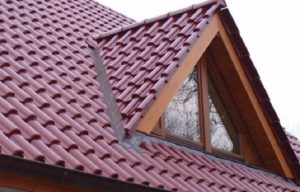

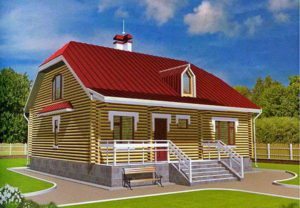

Слуховые окна

Вертикальное окно, утопленное внутрь кровли или установленное с торца, называют дормер.

Строить своими руками крышу с утопленными окнами тяжело. Усложняется сборка стропильной системы и укладки кровельного покрытия, так как появляется дополнительная ендова по бокам и сверху. В снежных регионах над утопленными окнами надо обязательно монтировать снегозадержатели, иначе их может снести при сходе большой массы снега.

Утопленные окна имеют одно достоинство, выражающиеся пребыванием около них в полный рост. Устанавливают такую конструкцию чаще всего при обустройстве своими руками выхода на балкон.

Если рассматривать минусы, то их значительно больше:

меньшее пропускание света, чем от наклонных конструкций;
глубокие тени утомляют зрение;
усложняется рельеф крыши, что увеличивает сложность монтажа своими руками.

Лучше всего сделать вертикальные окна с торца мансарды. Здесь можно обойтись без усиленных рам и дорогостоящих армированных стеклопакетов. Именно такая конструкция приобрела свою популярность на многих строениях.

Подготовка к строительным работам

Планировка строительства крыши производится до укладки балок перекрытия. На них будет вся нагрузка верхнего этажа. Чтобы они ее выдержали, надо правильно рассчитать сечение. Традиционно для шестиметровых балок достаточно сечения 150 мм². Здесь надо понять простую истину, чем длиннее балка, тем больше будет нагрузка по ее центру. Учитывать надо все: вес напольного покрытия, кровельного пирога, мебели и самих проживающих людей. Даже если предполагается летняя мансарда без мебели, балки сечением до 120 мм² окажутся слабыми.

Надежность конструкции придают правильно подобранные материалы. Чем больше масса кровельного покрытия и больше размер самой крыши, тем большего сечения надо использовать деревянные заготовки для каркаса.

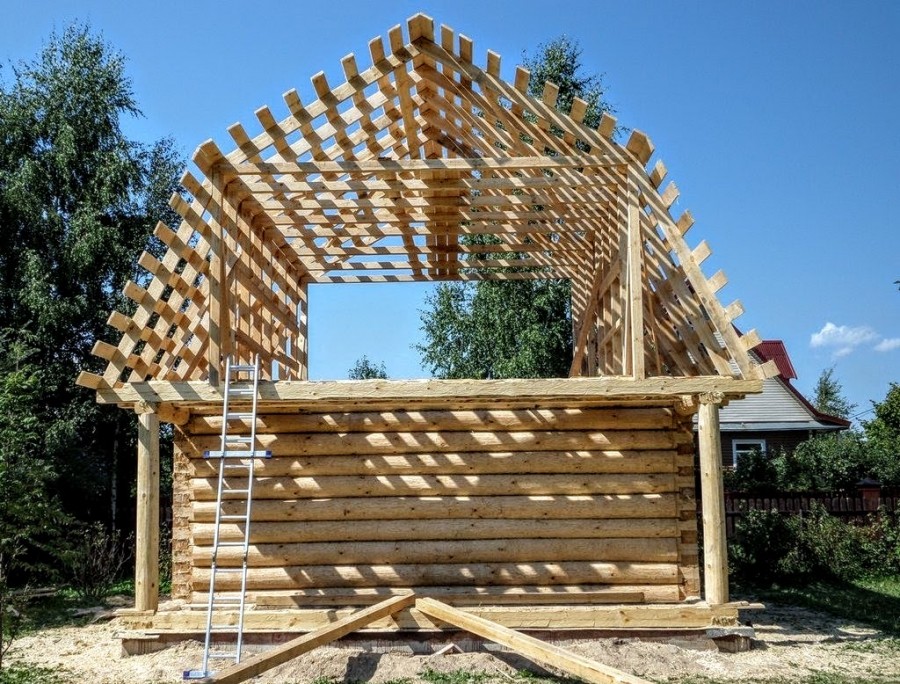

Возведение ломаной крыши

Руководствуясь чертежами и расчетами, закупают весь строительный материал. Деревянные элементы должны быть идеально ровными без видимых повреждений и влажностью не более 20%. Для их крепления понадобятся гвозди, саморезы и специальные монтажные пластины, сделанные из металла.

Установка мауэрлата

Ломаная крыша, как и любая другая крепится к мауэрлату. Именно этот брус сечением 150х150 мм² укладывают первым на коробку здания. Задача мауэрлата равномерно распределить вес кровли, перенеся его на фундамент и предотвратить опрокидывание скатов. Брус укладывают своими руками по периметру коробки дома на верхнюю часть стен. Чтобы отвести от мауэрлата сырость, исходящую от стен, под него раскатывают два слоя гидроизоляции. Обычно используют рубероид или гидроизоляционную пленку.

Заранее при возведении стен надо предусмотреть металлические шпильки. Их нижнюю часть замуровывают в бетон, а верхние концы с резьбой выступают с торца стен. По брусу размечают месторасположения шпилек и сверлят насквозь отверстия. Далее, остается своими руками надеть мауэрлат на выступающие концы шпилек и с помощью гаек плотно притянуть его к стене. Если крыша устанавливается на старую коробку без шпилек, то есть идет реконструкция дома, то брус крепят анкерными болтами. Их загоняют вглубь стены на 170 мм.

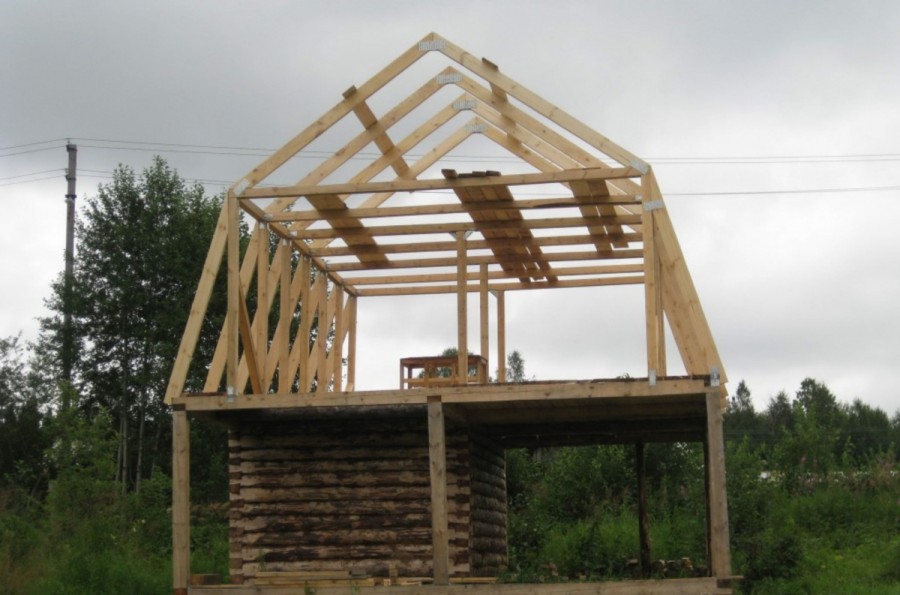

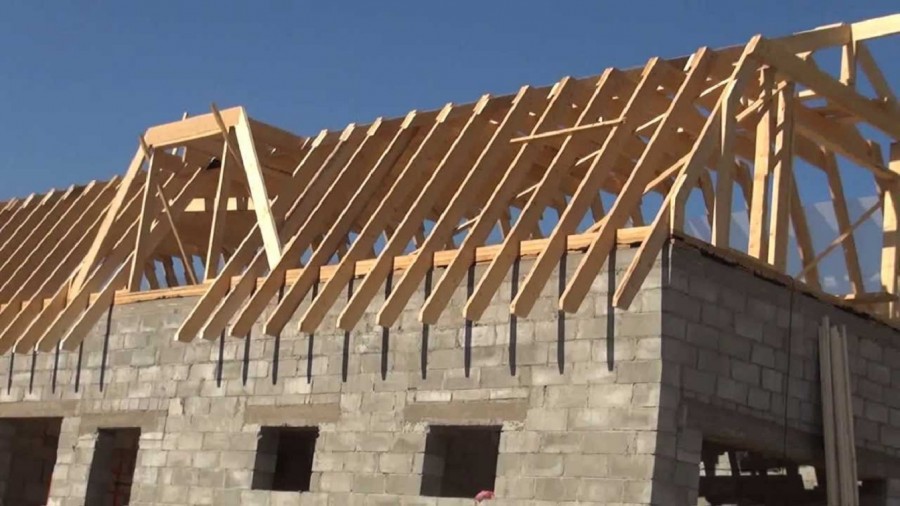

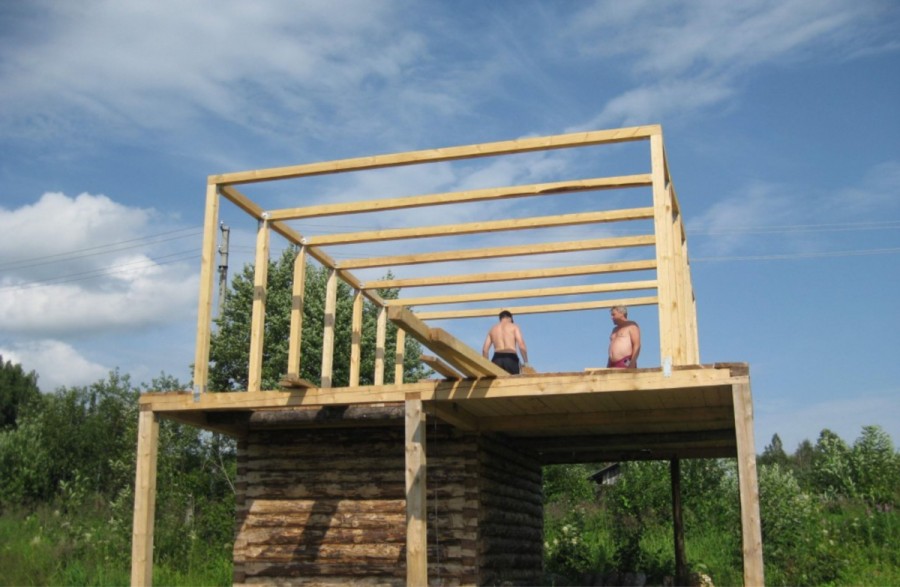

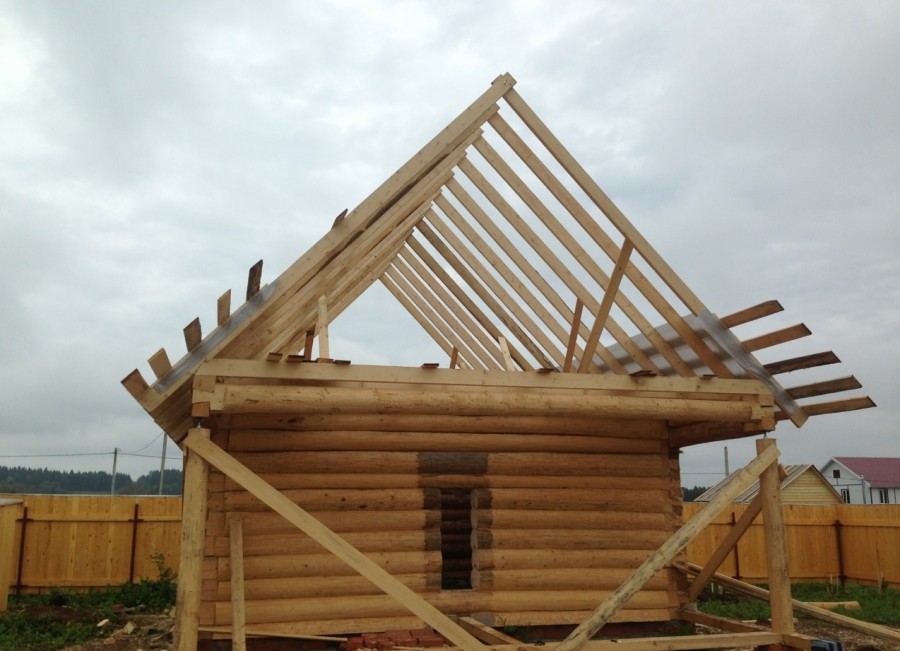

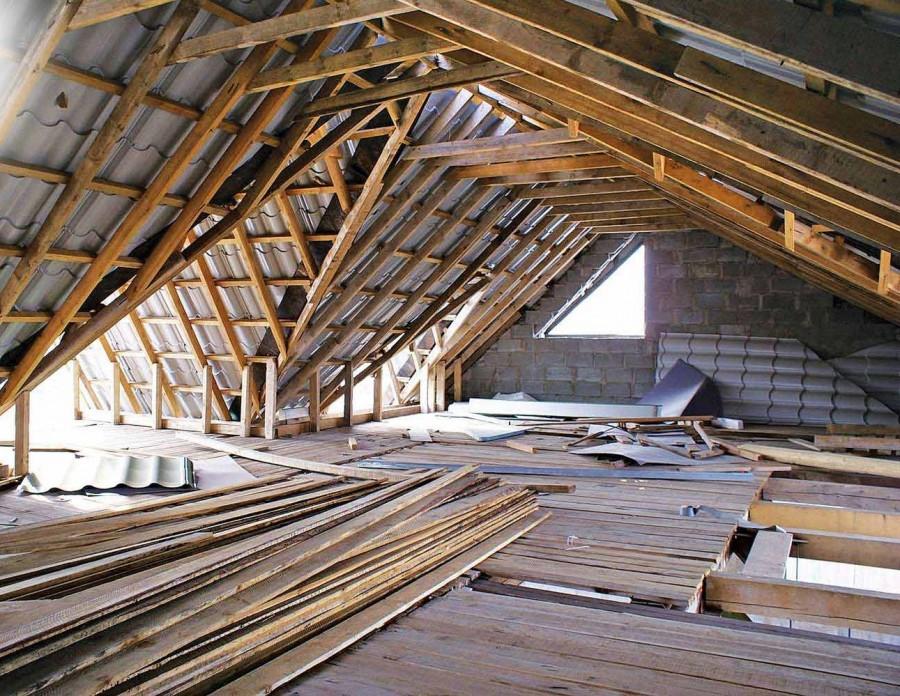

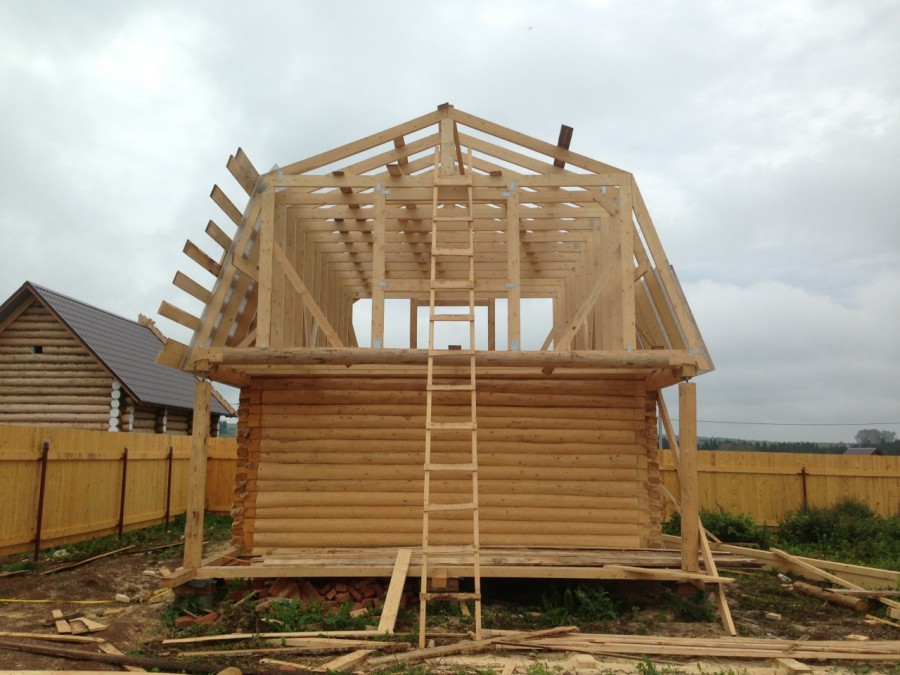

Возведение стропильной системы

После укладки мауэрлата можно считать основание подготовленным для возведения каркаса. Сборка всех элементов своими руками идет в такой последовательности:

На мауэрлат раскладывают балки перекрытия. От стен они должны выходить примерно на 400 мм, хотя эта цифра может быть другой от личных предпочтений. Такие выступы нужны для обустройства свеса, защищающего стены постройки от дождевой воды. Шаг балок соответствует шагу стропил, ведь они внизу будут соединяться. Этот показатель определяется расчетами. Хотя часто выдерживают расстояние равное 600 мм, так как оно соответствует ширине утеплителя.
По центру балок строго вертикально крепят стойки. Сверху они образуют коньковое соединение. Для надежности каждую стойку усиливают временным подкосом, а между собой соединяют затяжками. На данном этапе должен получиться каркас в виде буквы «П».

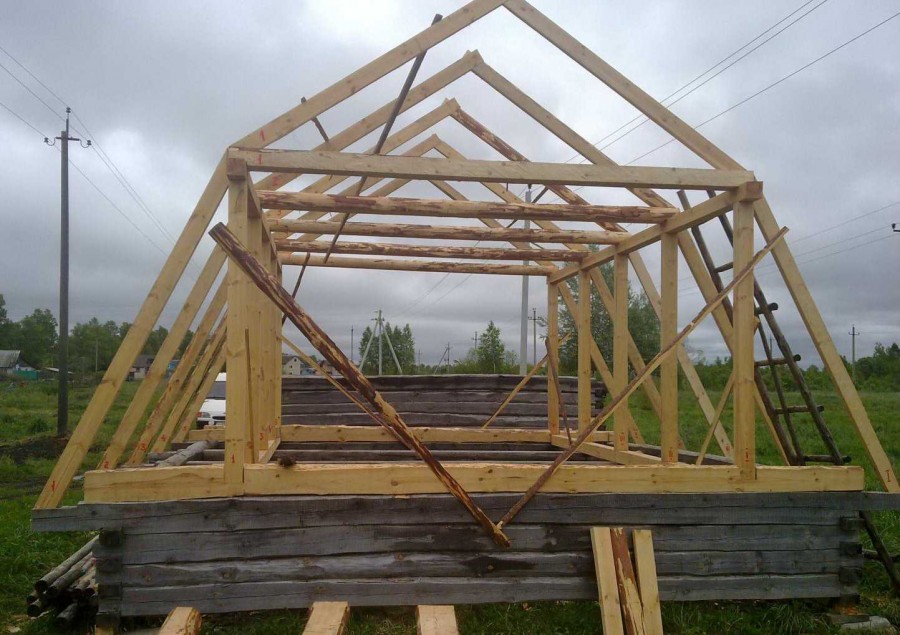

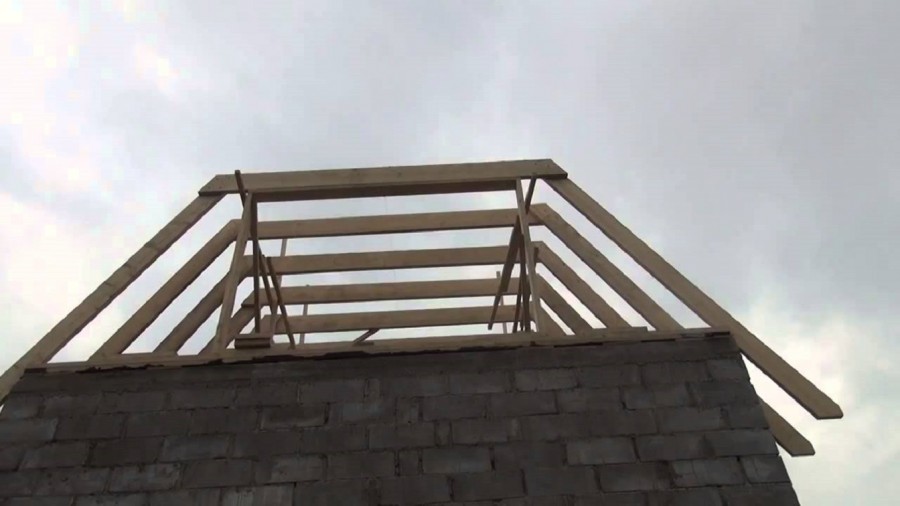

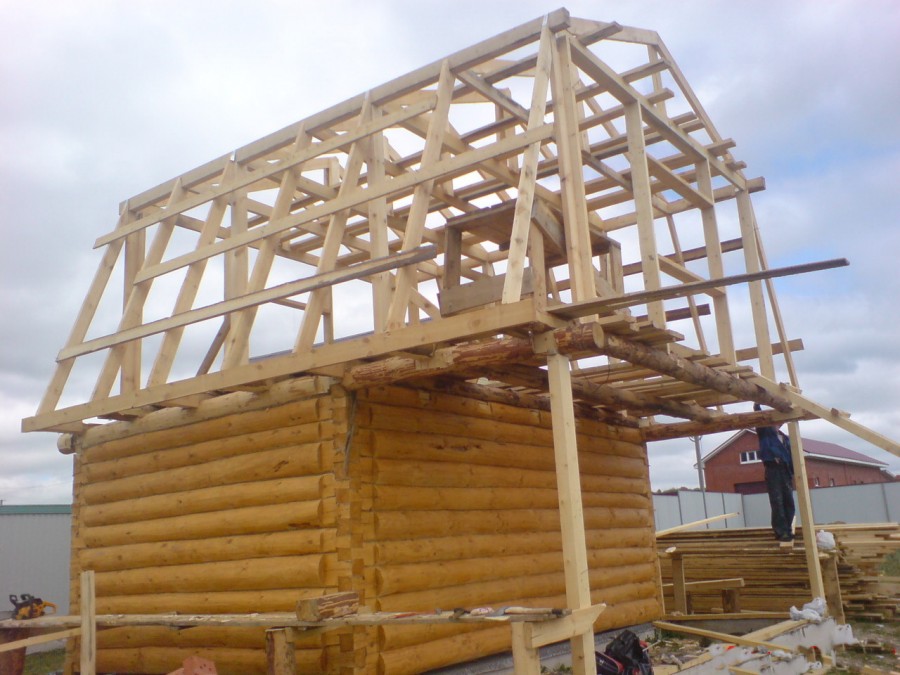

Далее, настало время монтажа самих стропил. Их сбор начинают с крайних элементов. Ноги висячих стропил одним концом соединяют верхушкой стойки, а другой конец фиксируют с балкой перекрытия. Для лучшего прилегания элементов в местах соединения выпиливают пазы, а после установки их закрепляют металлической скобой.

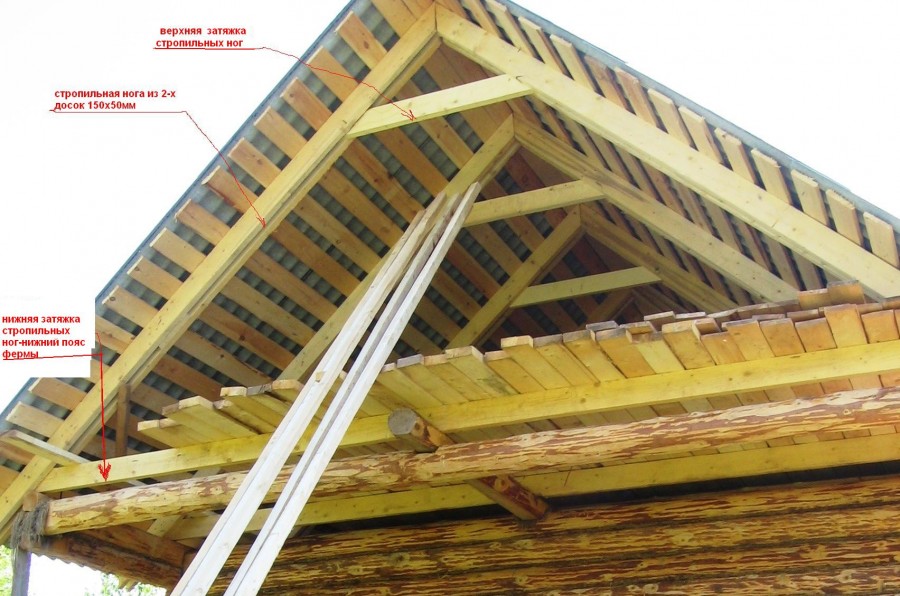

Чтобы стропильные ноги не прогибались от тяжести кровельного покрытия и снега, под них устанавливают подстропильные стойки. Их еще называют подкосами.
По центру затяжки размечают узел крепления бабки. Этот элемент представляет собой вертикальную подвеску, несущую на себе всю массу конька.

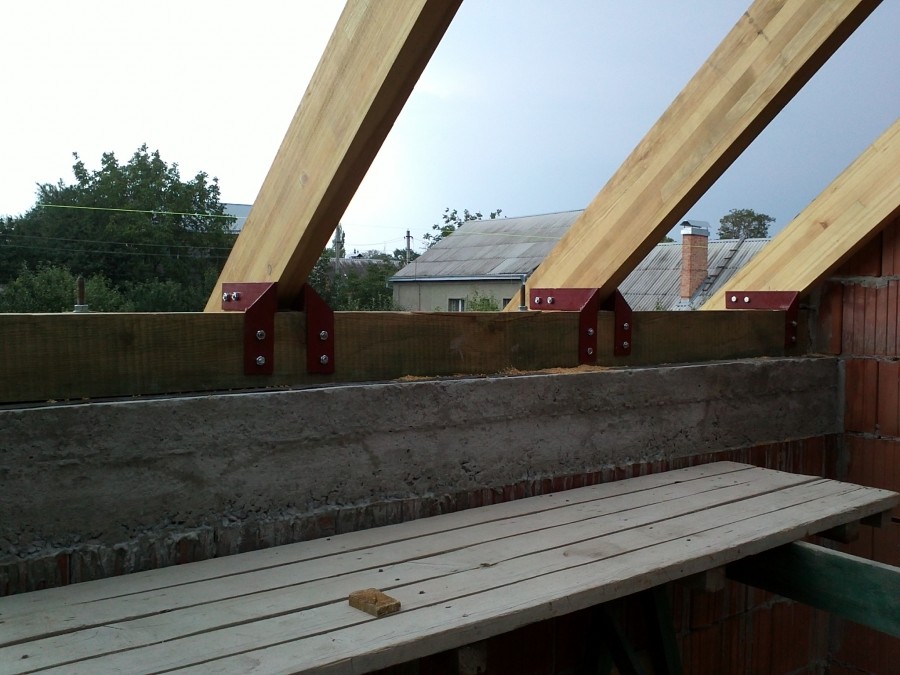

Ноги наслонных стропил фиксируют металлическими накладными пластинами или прикручивают болтами. Следующей, натягивают бабку и крепят ее на коньке. На данном этапе получились крайние стропила. Аналогичным способом изготавливают и монтируют своими руками промежуточные стропила. Чтобы они не падали, их временно между собой скрепляют сверху досками.

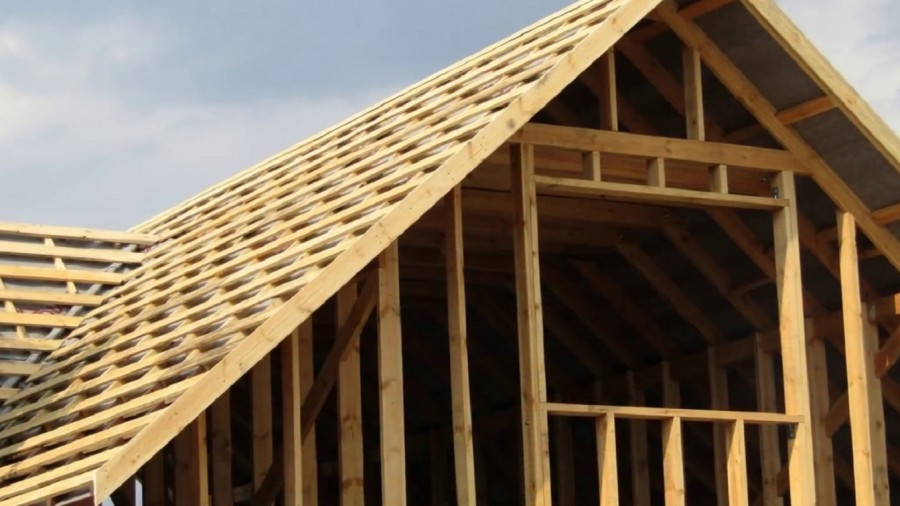

После завершения строительства каркаса, сверху стропильных ног набивают обрешетку. Ее шаг зависит от используемого кровельного покрытия. Для этих целей можно применять даже не обрезную доску. Если кровля будет мягкой, то в качестве сплошной обрешетки применяют плиты ОСБ или фанеру.

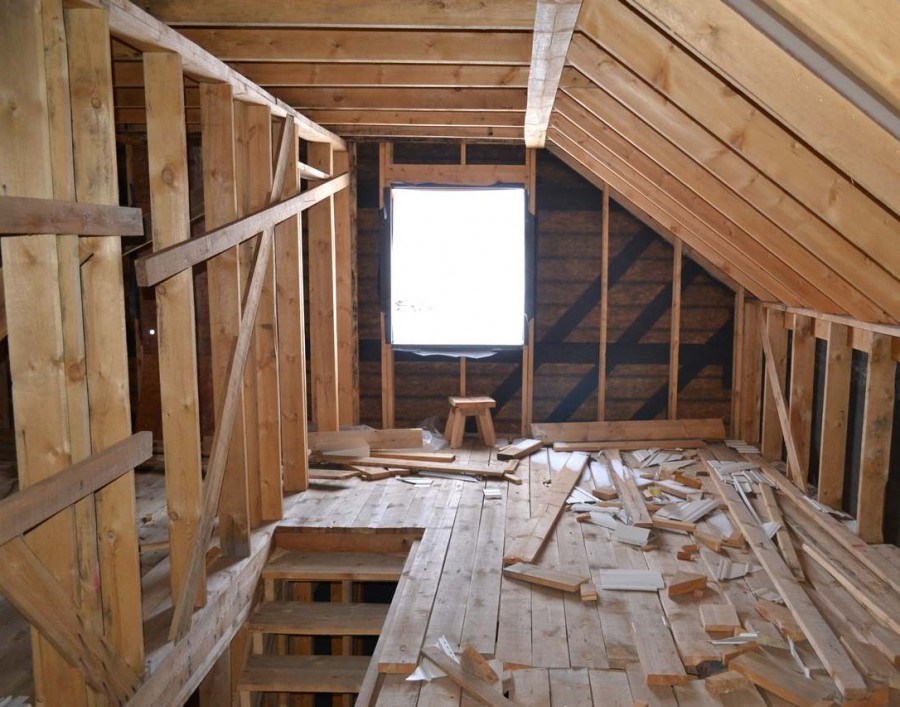

Выстроенный своими руками каркас ломаной крыши готов к дальнейшей отделке. Чтобы мансарда была теплой, крышу надо хорошо утеплить и не забывать об организации паро – и гидроизоляции.

Что еще почитать по теме?

Автор статьи:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Понравилась статья? Поделись с друзьями в социальных сетях:

Facebook

Twitter

Вконтакте

Одноклассники

Google+

proroofer.ru

проекты, 5 вариантов, ломаные и другие виды конструкций, видео и фото

Вас интересуют дома с мансардной крышей? Давайте выясним, насколько сложная эта конструкция, и стоит ли переплачивать за нее. А в качестве бонуса мы рассмотрим популярные проекты крыш частных домов с мансардой.

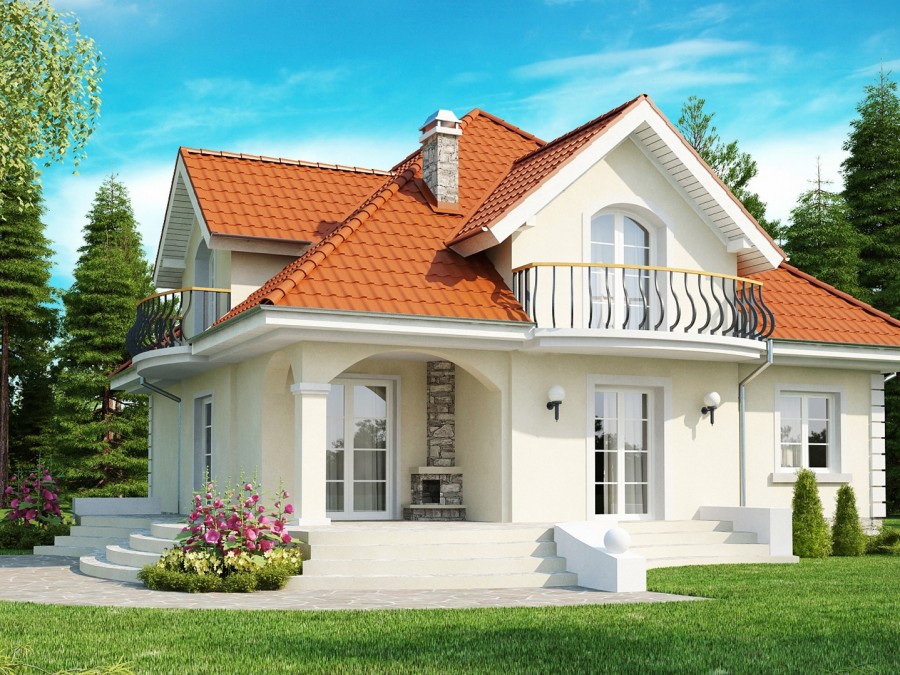

За счет мансарды можно значительно увеличить полезную площадь дома.

Первые проекты домов с мансардной крышей появились еще в 17 веке, родина этого направления Франция, а название пошло от архитектора Франсуа Мансара, считается, что он первый спроектировал недорогие апартаменты для гостей на чердаке.

Достоинства и недостатки

Количество домов с мансардной крышей неуклонно растет. За что их любит народ:

Мансарды выгодны с чисто практической стороны, по сравнению с полноценным вторым этажом цена таких крыш в 1,5–2 раза ниже;

При относительно небольших затратах полезная площадь дома возрастает почти в 2 раза;
Легко монтируются коммуникации, просто делаешь вывод с первого этажа и все;
Если строить летом, то не нужно выселять жильцов;
При наличии материала и грамотном подходе работу можно закончить за 2–3 недели;
Мансардной крышей можно обустраивать не только дома, эта конструкция отлично подходит для бань, гаражей и прочих строений;
Проекты мансардных крыш — это не паханое поле для дизайнера, здесь есть масса вариантов, но об этом чуть позже.

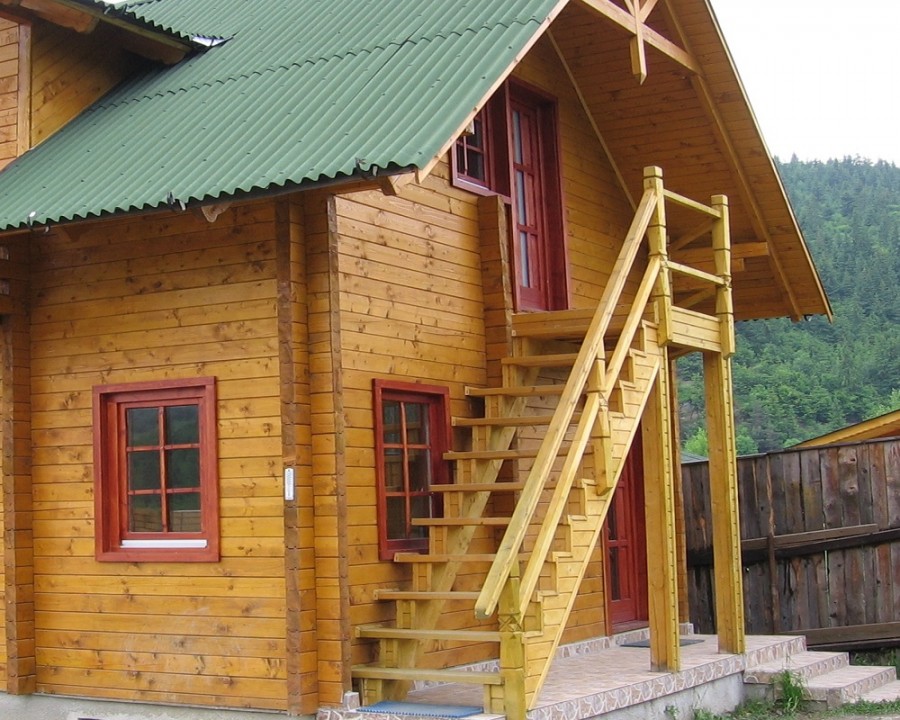

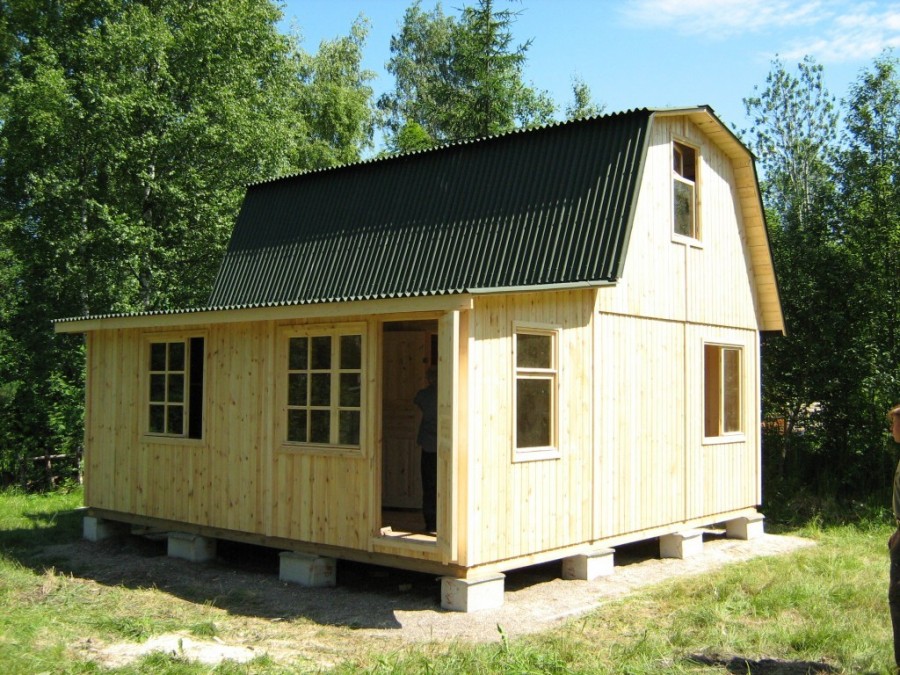

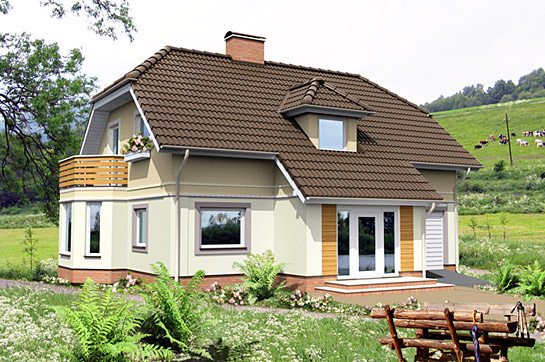

Дачный домик с мансардой — это прекрасное решение.

Но мансардная крыша дома имеет и ряд существенных недостатков:

Межкомнатные перегородки второго этажа обычно делают из гипсокартона, а значит звукоизоляция «хромает»;
Мансардные окна дороже обычных в 1,5–2 раза;
Не каждый старый дом выдержит такую конструкцию, мансарда легче полноценного второго этажа, но гораздо тяжелее обычной стропильной системы.

Виды конструкций

Виды мансард делятся на несколько больших направлений, которые в свою очередь имеют по несколько подвидов.

Иллюстрации	Рекомендации

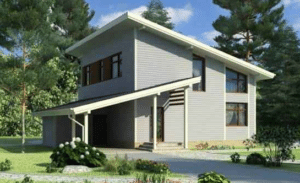

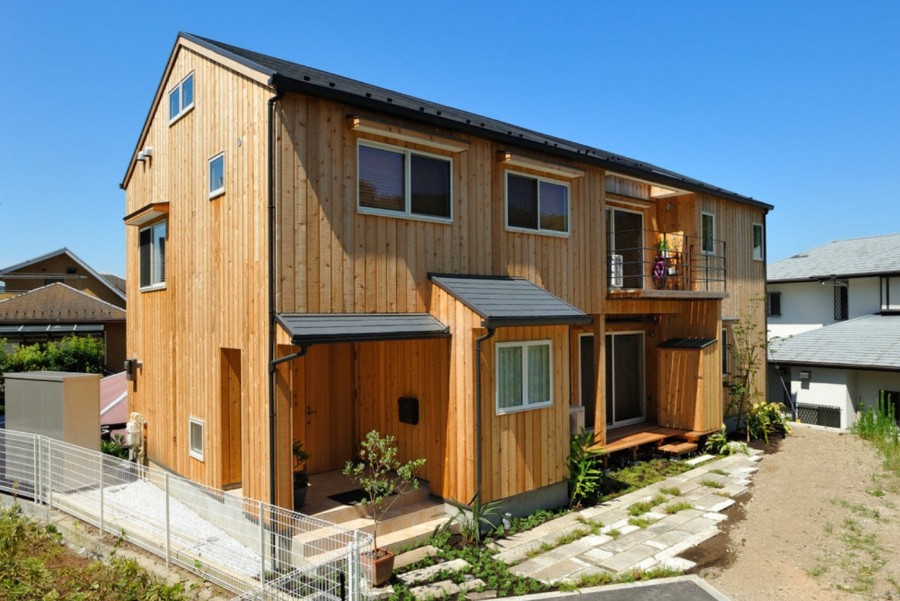

	Односкатная. Проекты домов с односкатной мансардной крышей существуют, но для нашего климата они не актуальны и я вам их не рекомендую. Строятся быстро и просто, но также быстро приходят в негодность.

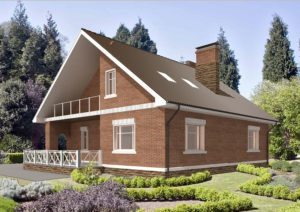

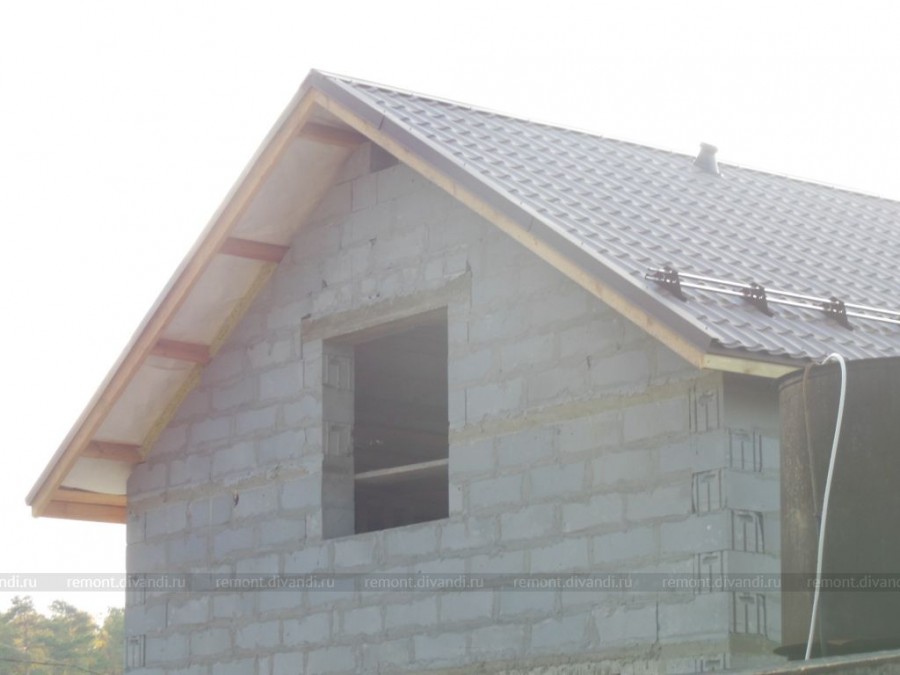

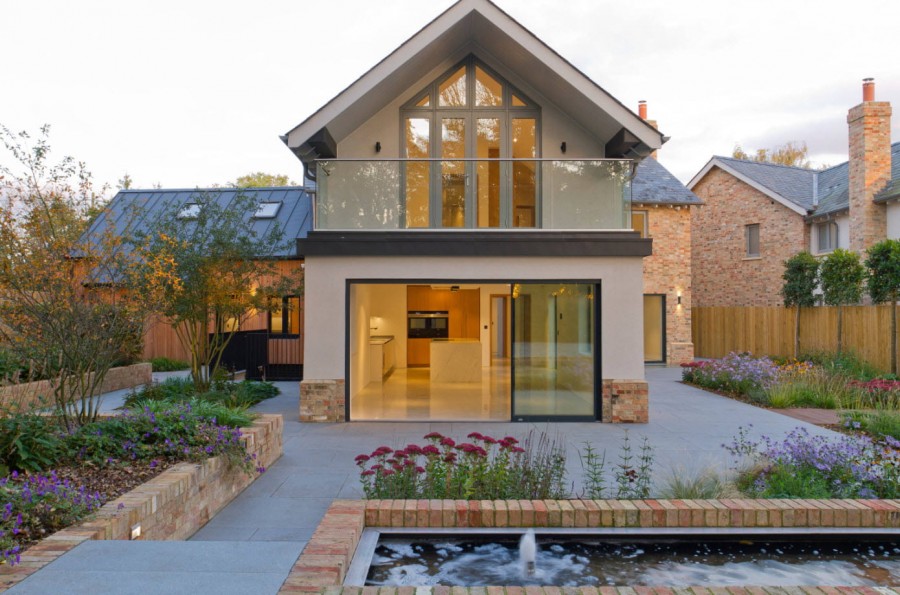

	Двускатная. Классическая щипковая конструкция самая доступная в сборке, но в мансарде под двускатной крышей теряется более 30% полезной площади. Максимум чего можно добиться это 67% от размеров первого этажа.

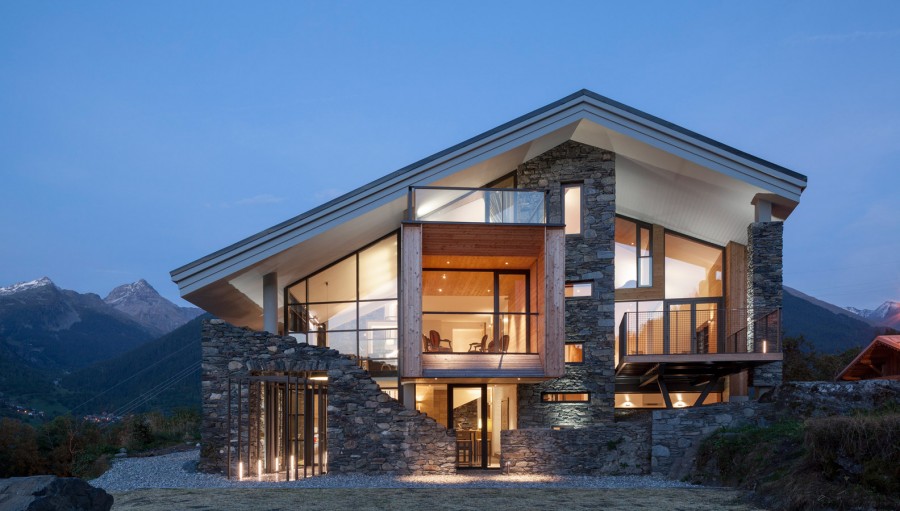

	Ассиметричная двускатная конструкция смотрится оригинально, но расчеты там сложные, хотя по готовому проекту собрать такую кровлю своими руками можно.

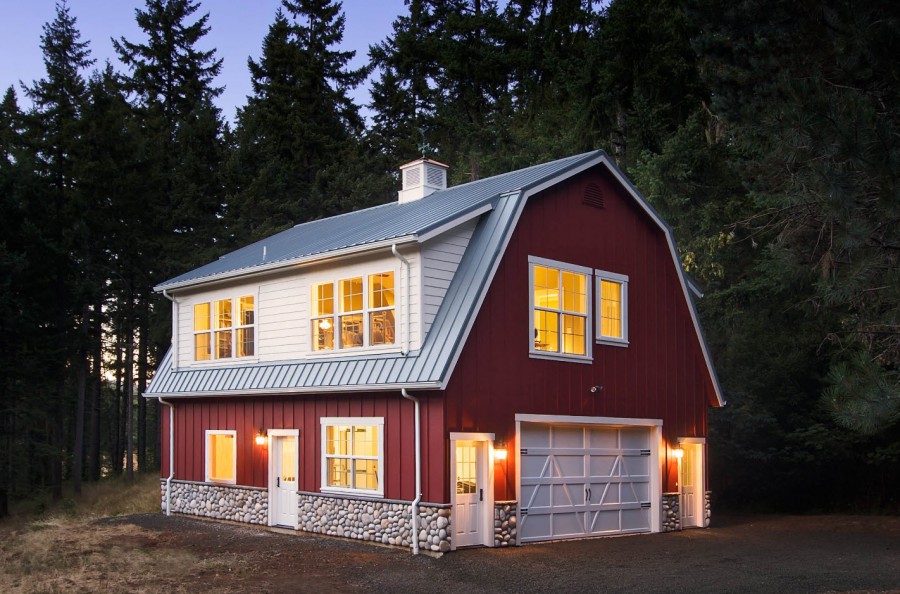

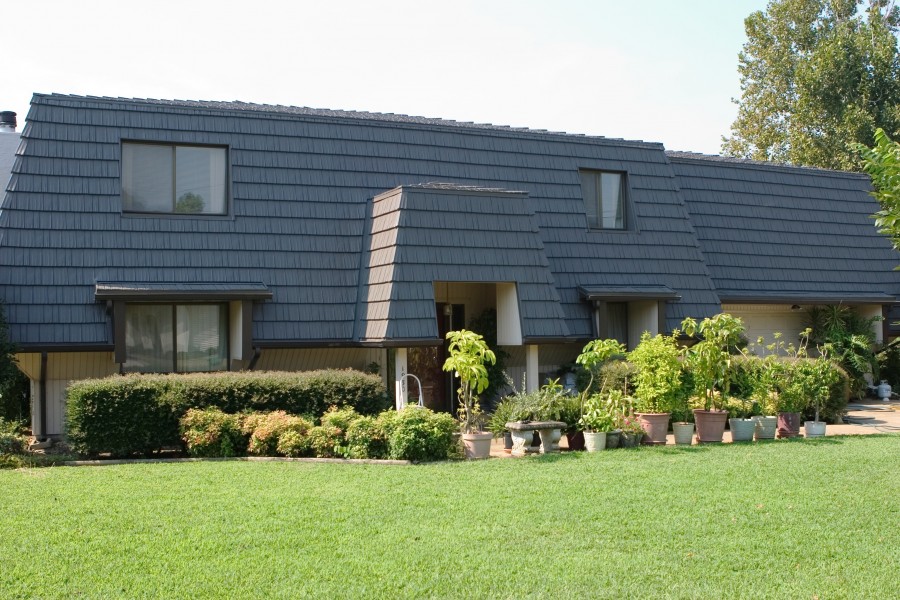

	Мнения специалистов по ломаной мансардной крыше расходятся, одни считают ее подвидом двускатной, а вторые выделяют как самостоятельное направление. Безусловный плюс здесь в том, что проект ломаной мансардной крыши любого размера сейчас найти не проблема, ведь это одна из самых популярных, практичных, а главное недорогих конструкций.

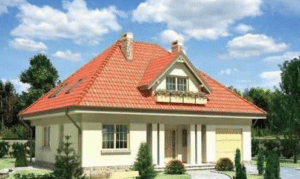

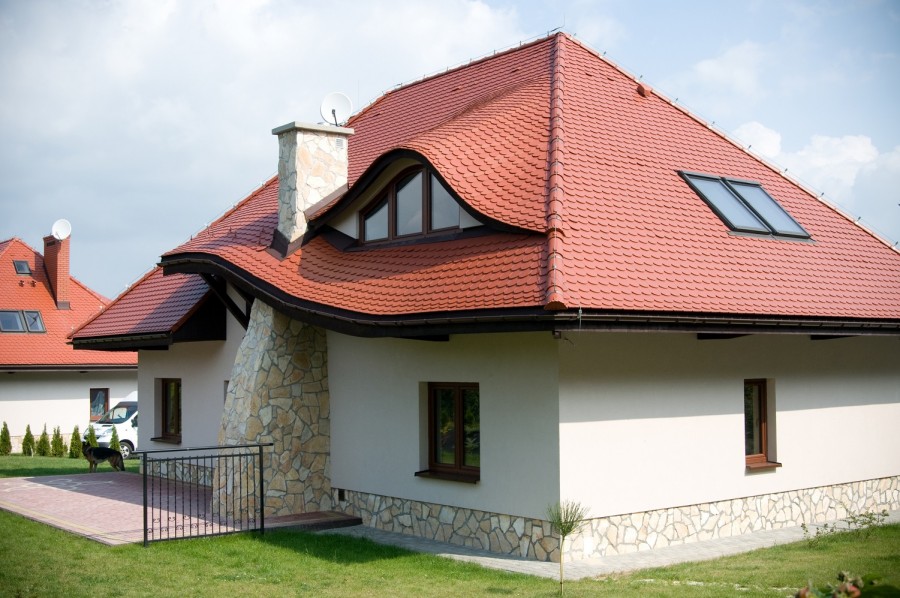

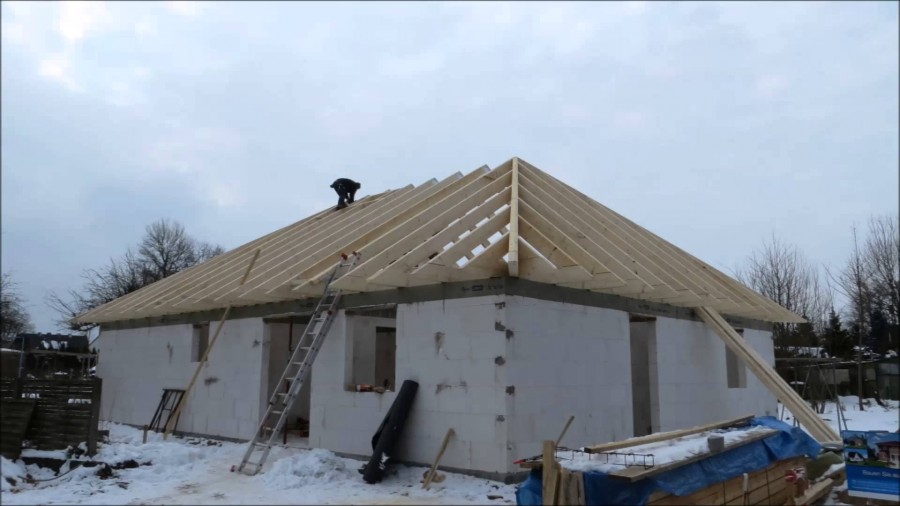

	Четырехскатные крыши. В этом направлении выделяется вальмовая кровля, проект здесь сложнее, чем у двускатной, но эта конструкция хорошо подходит для прямоугольных домов.
	Датская модель четырехскатной вальмовой крыши стоит особняком. Фронтон из загнутых кобылок и вертикальные окна делают такой дом сказочной избушкой.
	Полувальмовая крыша это симбиоз двускатной и четырехскатной конструкции. Смотрится достойно, но в обустройстве проблематична.

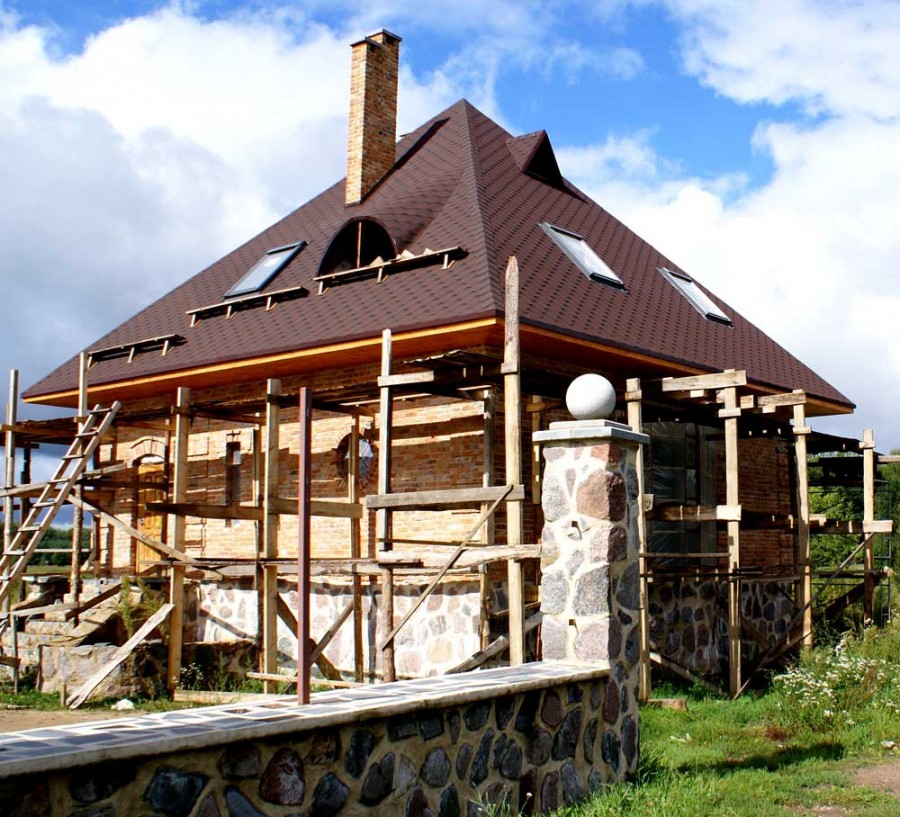

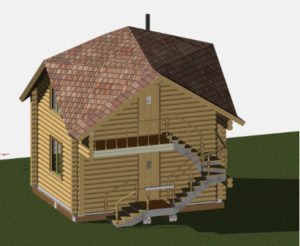

	Шатровая крыша. Классическая шатровая конструкция это правильная квадратная призма, смотрится хорошо, но много полезной площади мансарды теряется.

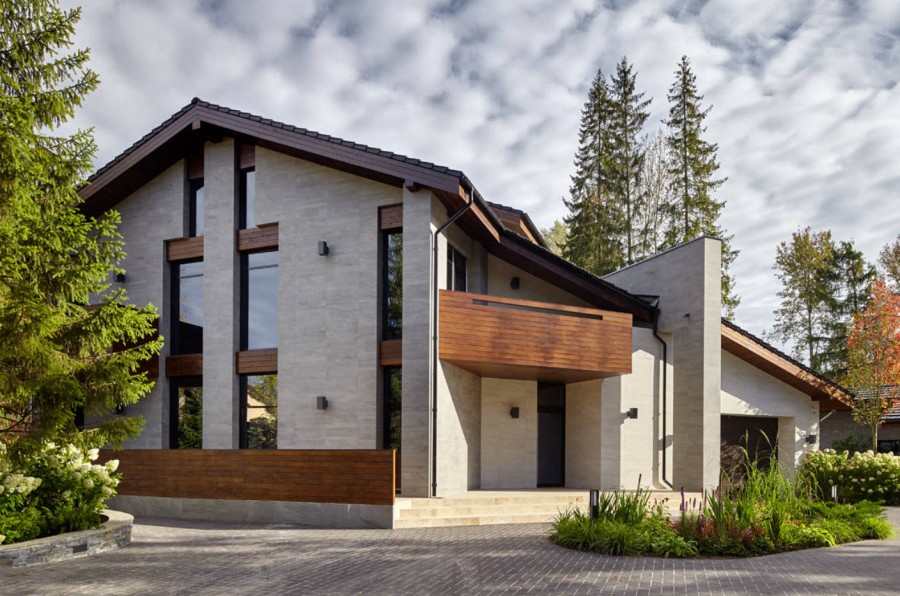

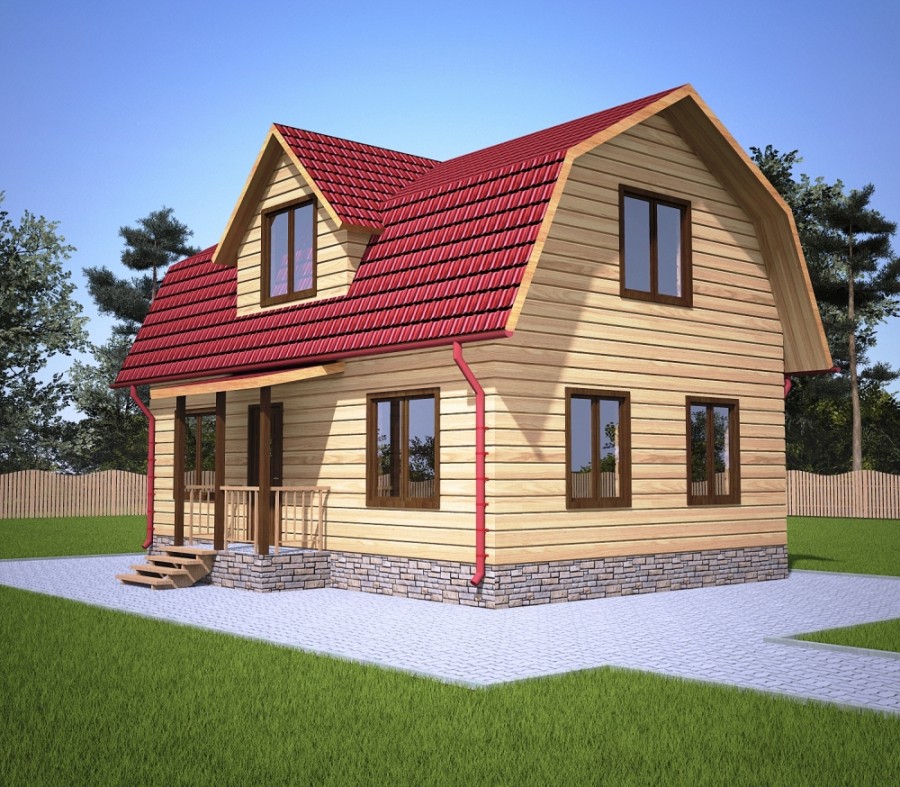

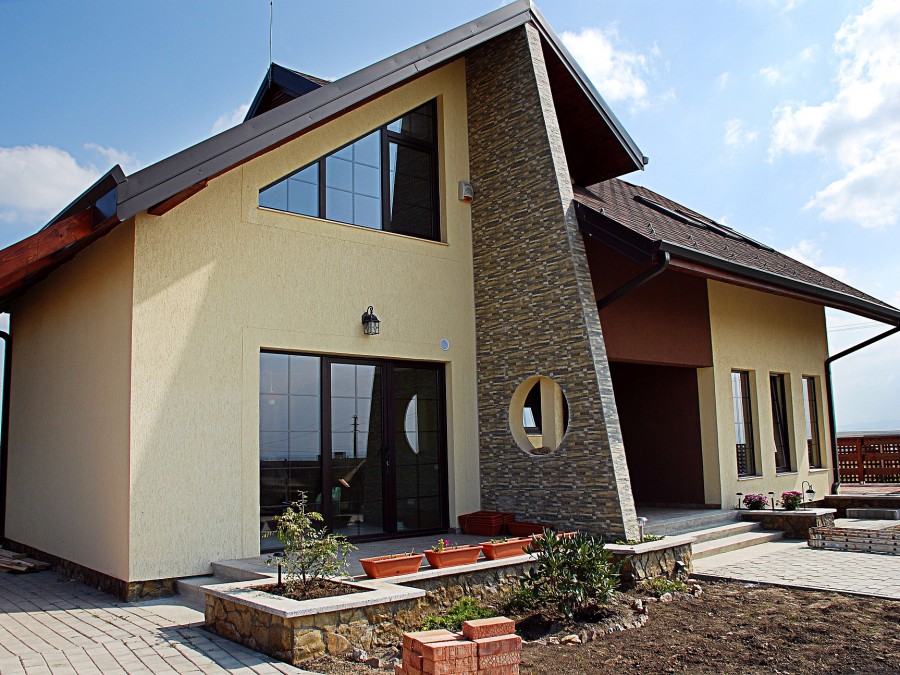

	Оригинальные проекты с ломаной крышей. В этой нише я бы посоветовал обратить внимание на крышу конструкции Судейкина — это сочетание оригинального дизайна и функциональности. На видео в этой статье есть пошаговый проект крыши дома конструкции Судейкина.

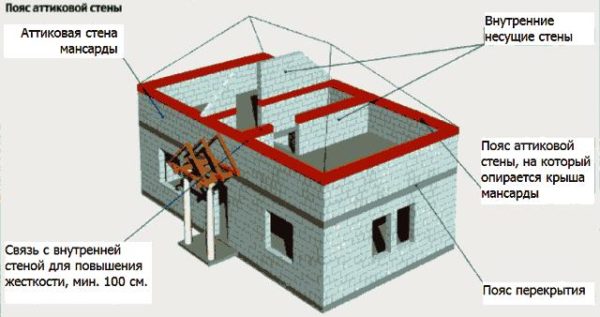

Использование аттиковых стен

Проекты мансардных конструкций с аттиковыми стенами позволяют возвести полноценное жилое помещение на любом доме.

Аттиковая стена — это продолжение несущих стен периметра дома, высота такой стены колеблется в пределах от 0,8 до 1,5м. Вам достаточно возвести кровлю с углом наклона более 45º и полезная площадь надстройки увеличится до 100%.

Аттиковая стена позволяет использовать пространство мансарды на 100%.

Но имейте в виду: чтобы возвести такую мансарду, на несущих стенах нужно заливать армированный бетонный пояс. Единственно где этот пояс в принципе не нужен это на деревянных и каркасных домах.

Важные моменты строительства

Иллюстрации	Рекомендации
	Вентилируемая кровля. Вне зависимости от типа кровли, конструкция должна быть утепленной, а главное вентилируемой. Инструкция практически везде одинаковая: На стропила крепится ветро-гидрозащитная мембрана; Сверху она фиксируется брусками контробрешетки 50х50 мм; На контробрешетку набивается подкровельная обрешетка; На подкровельную обрешетку крепится кровельный материал; Снизу, между стропил, закладываются минераловатные плиты утепления; На теплоизоляцию крепится пароизоляция и дальше идет чистовая отделка мансарды.

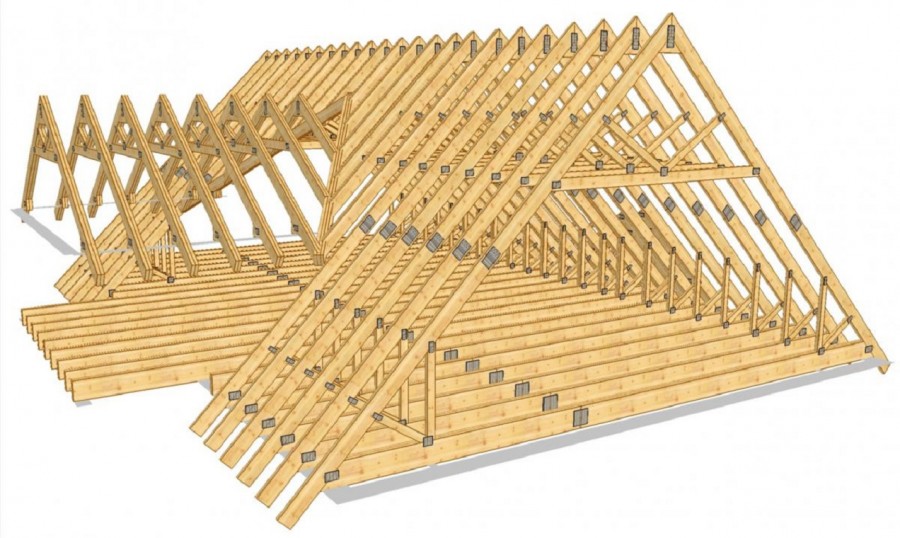

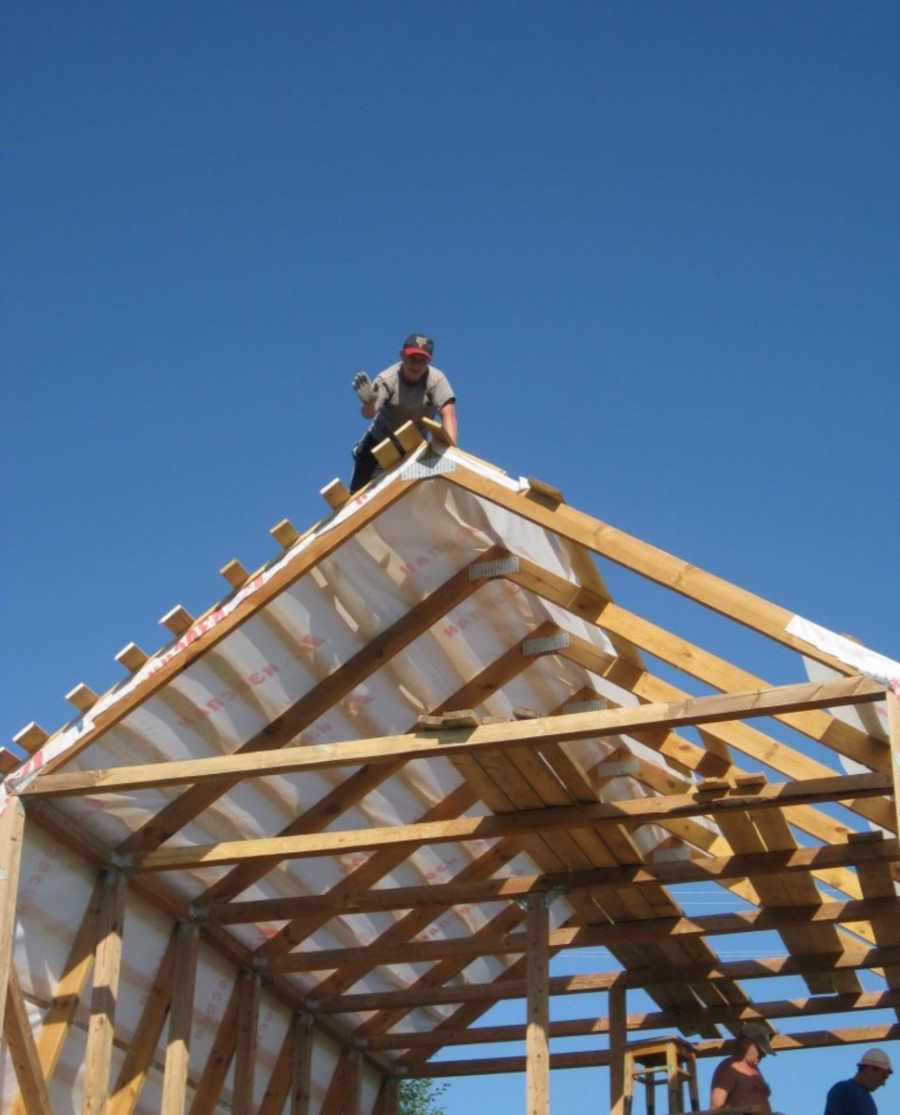

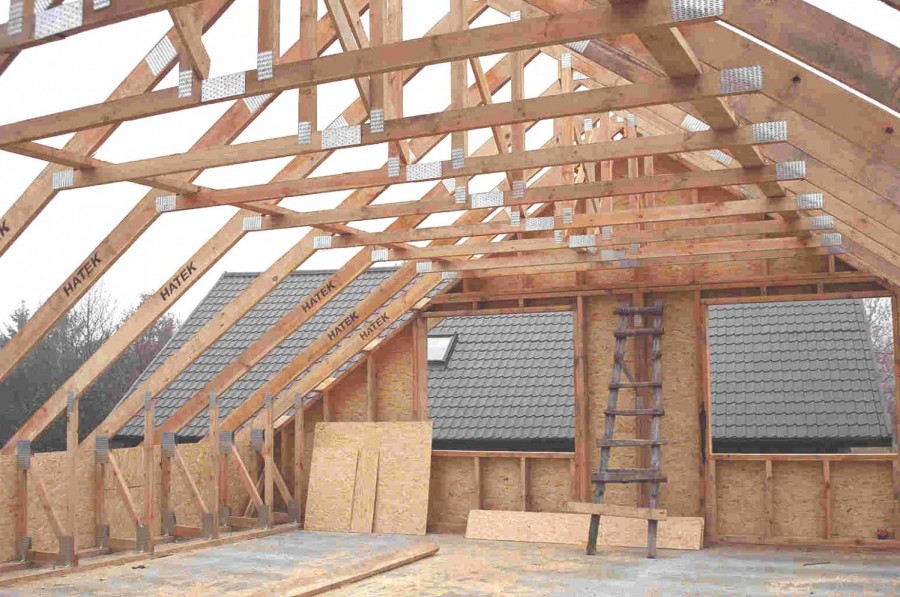

	Стропила. Для стропильной системы используется брус 50х150 мм или 50х200 мм, меньше брать нельзя, так как между стропил закладывается утеплитель.

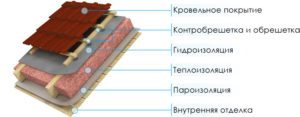

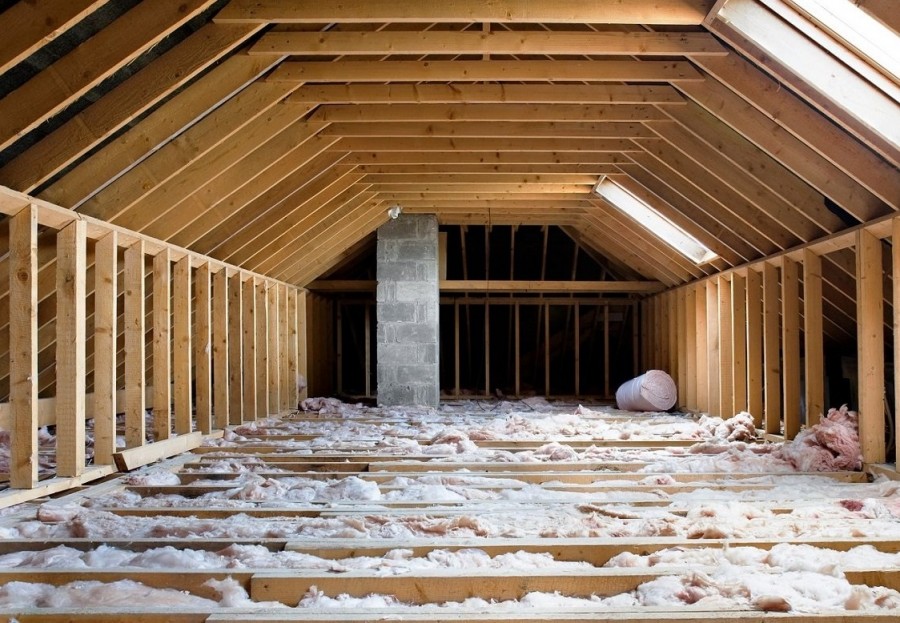

	Утеплитель. Толщина утеплителя должна быть не менее 150 мм, причем брать нужно не мягкие ватные маты, а плиты высокой плотности. Пенопласт и экструдированный пенополистирол использовать можно, но придется позаботиться о дополнительной вентиляции.

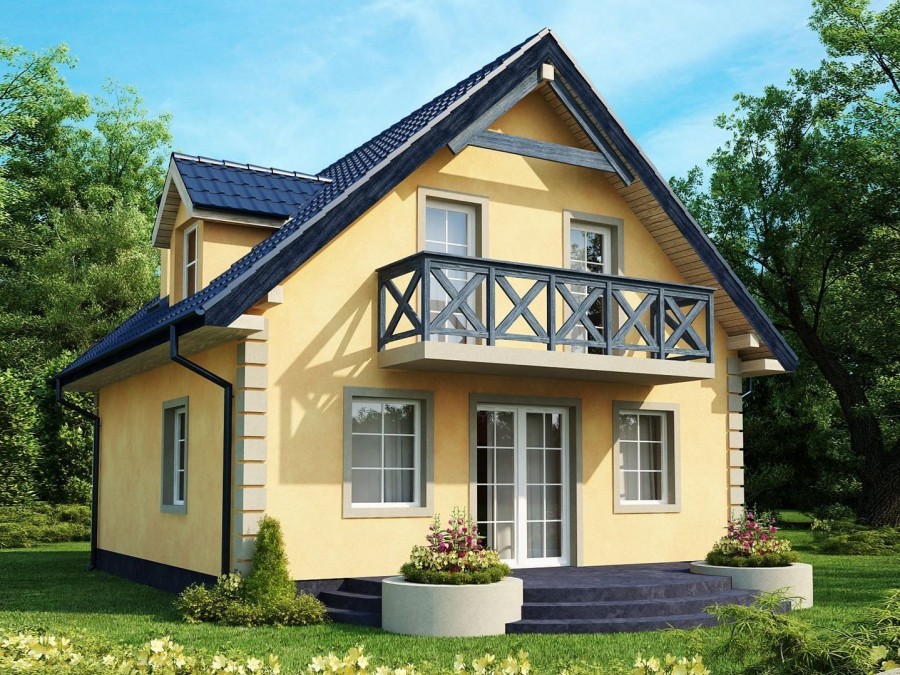

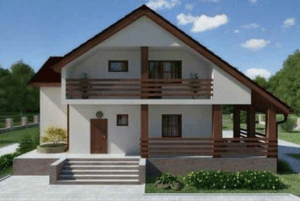

	Балкон. На мой взгляд, балкон для мансарды вещь бесполезная, он занимает полезную площадь, а пользуются им крайне редко. На фото показан балкон, трансформируемый из мансардных окон. Такая конструкция очень удобна, правда, цена на эти мансардные окна довольно высока.
	Кровельный материал. По соотношению цена/качество для мансарды больше всего подходит битумная черепица. Дело в том, что у этого материала хорошая звукоизоляция, а для жилого помещения это важно;
	Практически идеальной можно считать керамическую черепицу, но она дорогая;
	Металлический лист, имеется в виду металлочерепица, профнастил и фальцевая кровля, всем хороши, только они очень шумные.
	Высота потолков. Даже если помещение с ломаными стенами, высота потолков не должна быть меньше 2,2 м, иначе находиться в такой комнате будет некомфортно.
	Нужен ли ровный потолок. На мой взгляд, делать в мансардном помещении ровный потолок не стоит. Гораздо эффектней обшить наклонные стропила до конька каким-либо отделочным материалом, к примеру, деревом. При таком подходе будет больше воздуха, будет чествоваться объем даже в маленькой комнате.

Пять реальных планировок на выбор

Планировка мансардного помещения дело занятное, прелесть здесь в том, что в чердачном пространстве нет несущих перегородок, зачастую все делается из гипсокартона поэтому можно использовать любые варианты, полет творческой мысли практически ничем не ограничен.

В каком бы доме, и из каких бы материалов не разрабатывался проект мансардного этажа , там обязательно должен быть санузел, без него это просто теплый чердак и жить в нем будет крайне не комфортно.

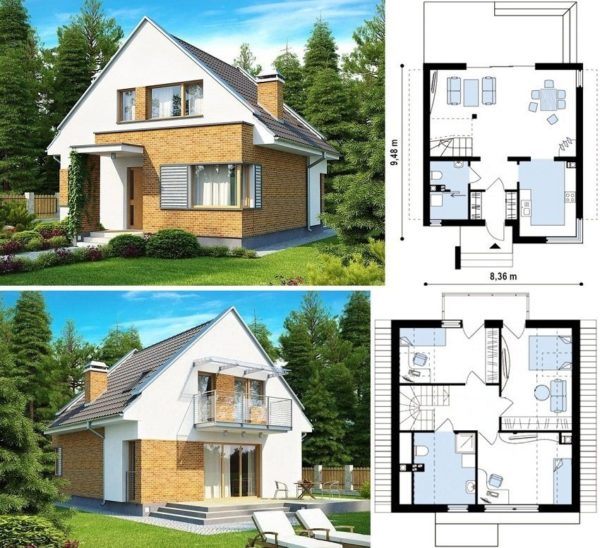

Планировка № 1. Мансарда на 3 комнаты

Средний домик на семью из 4 человек.

На первом этаже мы имеем большую гостиную, довольно просторную кухню, полноценный санузел и среднего размера холл;
Мансардный этаж приспособлен исключительно для отдыха, здесь есть санузел и 3 примерно равноценные по квадратуре комнаты, каждая из которых может быть как спальней, так и рабочим кабинетом.

Планировка № 2. Вариант дачного домика

Аккуратная дача с габаритами 6х6м.

Интересно решение первого этажа, вместо нескольких крохотных помещений более чем наполовину плана сделана кухня-студия, объединенная с гостиной. Справа от входа лестница на второй этаж, а слева относительно просторный санузел. В проекте предусмотрен даже небольшой кабинет возле кухни;
Полезная площадь мансардного этажа использована по максимуму, она разбита на 3 спаленки, но явно не хватает санузла, ведь спускаться в санузел ночью по лестнице не только неудобно, а еще и опасно, хотя для дачи такой вариант может быть приемлем.

Планировка № 3. Дом для семьи с 2 детьми

На первом этаже находится просторная гостиная, довольно объемный холл и кабинет, кроме того есть небольшой тамбур, что хорошо для холодного климата. Единственной серьезной ошибкой можно считать крохотную кухню, больше 2 человек одновременно в ней кушать не смогут.

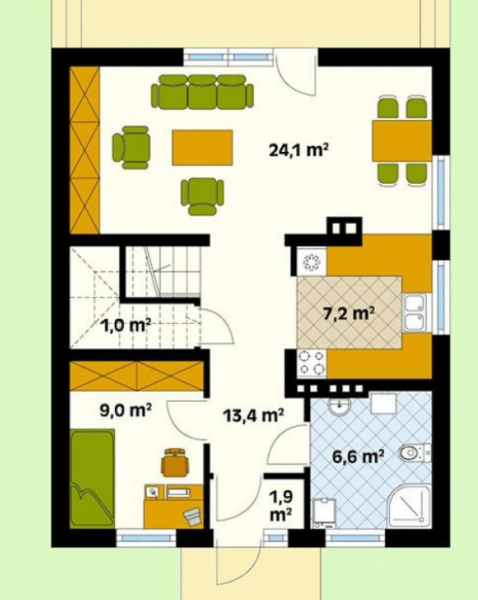

Маленькая кухня — не самое лучшее решение для дома.

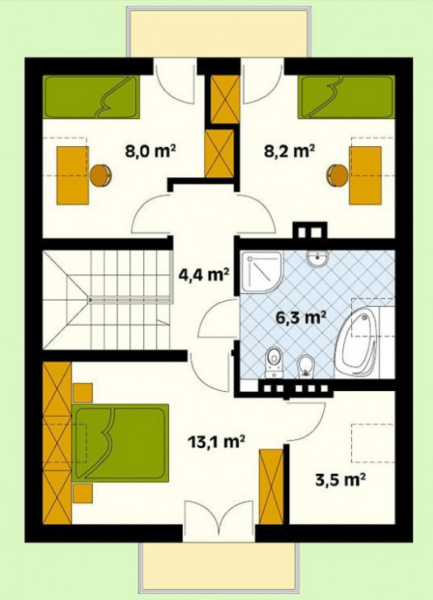

В мансарде запланированы 2 детских комнаты и родительская спальня. Из вспомогательных помещений есть полноценный совмещенный санузел и небольшая кладовка.

Кладовка или гардеробная в спальне будет довольно удобным решением.

В такой планировке есть еще одна недоработка: санузлы лучше располагать один над другим, иначе придется делать дополнительную трубную разводку.

Планировка № 4. Дом 9х9м

В этой планировке первого этажа предусмотрен парадный вход с небольшой прихожей и 2 вспомогательных входа с тыльной стороны здания. Кухня в 11 м² хорошо подойдет для семьи из 4 человек. Кроме того есть кабинет, кладовка и совмещенный санузел.

План 9х9 м позволяет вместить весь необходимый набор помещений.

На втором этаже 3 спальни и просторный санузел. Не совсем удобны двери санузла, открывающиеся наружу, так как они перекрывают половину прохода лестницы, но если поставить раздвижную модель дверей, то проблема будет снята.

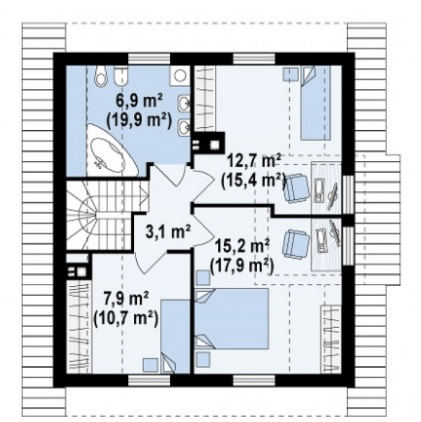

Очень важно удобно расположить комнаты.

Планировка № 5. Бюджетный дом на 5 человек 8,4х10,7 м

Сравнительно небольшой и вместе с тем комфортный дом. На первом этаже большая гостиная, объединенная с кухней, просторный кабинет и удобный санузел. Место нашлось даже для котельной и кладовки, плюс предусмотрены 2 входа.

Прямой выход из гостиной на улицу довольно удобен летом.

На втором этаже мы имеем 4 спальни, большой санузел и просторный пятачок перед лестницей. Над входными дверями предусмотрено 2 балкона, но они скорее для красоты, на практике мансардные крыши частных домов с балконами функциональной нагрузки не несут, этими балконами пользуются очень редко.

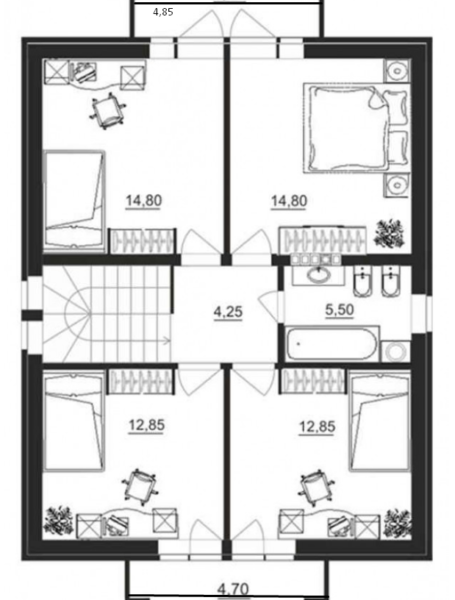

Обустройство балкона в мансарде может стать изюминкой вашего дома, но это не практично.

Вывод

Надеюсь, представленные выше проекты крыш частных домов с мансардой и советы по воплощению в жизнь этих проектов станут вам хорошим подспорьем при выборе подходящей для вас модели. Если возникли вопросы, пишите их в комментарии, постараюсь помочь.

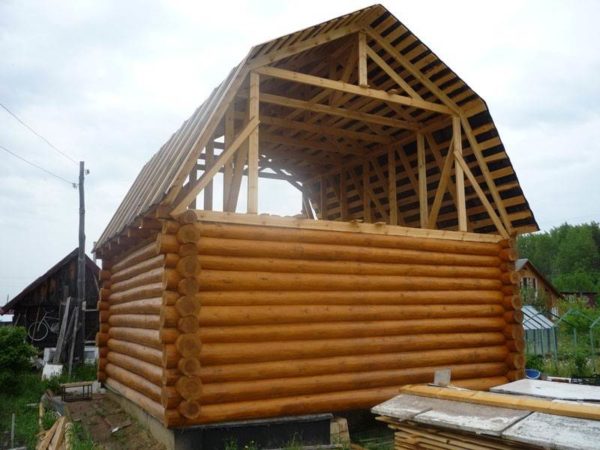

Мансардная крыша на бане делает ее намного комфортней.

krovlyakryshi.ru

Интерьер мансарды с двускатной и ломаной крышей — дизайн вашей мечты!

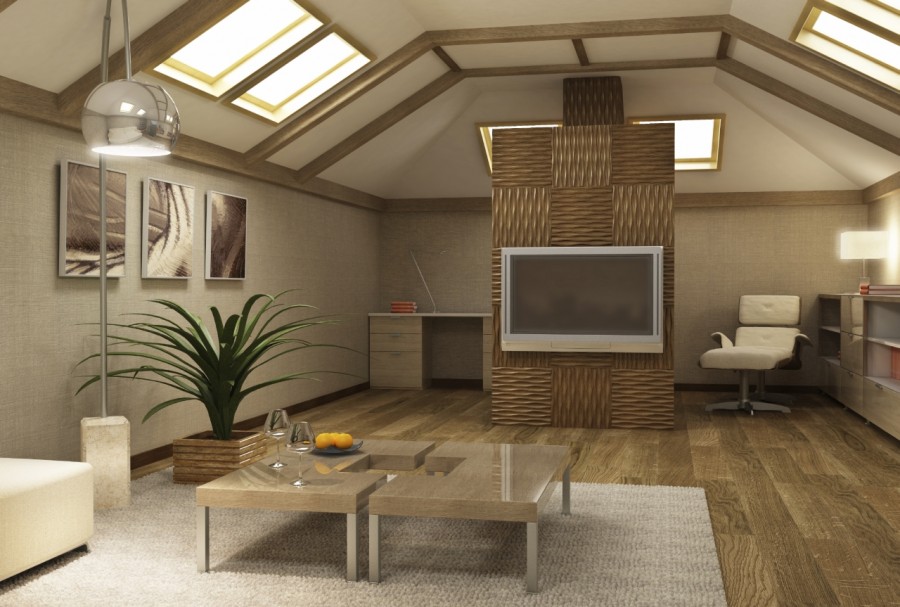

Сделать так, чтобы помещения в мансарде были удобны, красивы и функциональны не слишком просто. Неординарная геометрия — вот что доставляет больше всего неудобств. Поэтому дизайн мансардного этажа имеет особый подход: надо еще и отделочные материалы подбирать с учетом возможных изменений размеров.

Отделка потолка

Один из самых сложных вопросов — отделка потока в мансарде. Потолок в таких помещениях либо наклонный, либо ломаный. Оба варианта не слишком просты для отделки. В принципе, можно использовать любой материал, которым отделывают потолки в обычных помещениях, но монтаж должен учитывать возможность смещения несущих конструкций. Балки делают из древесины, а она изменяется в размерах при изменении температуры/влажности, так что жесткое крепление каркасов или отделочных материалов грозит возникновением трещин.

Можно даже зашить панелями… если хотите

С балками или без

Перед тем как приступать к отделке потолка в мансарде, решите хотите ли вы чтобы несущие балки были видны. От этого зависит способ подшивки: надо будет либо закрывать балки, либо оставлять их на виду. Первый вариант «отнимает» высоту у помещения, зато с утеплителем и звукоизоляцией проблем нет — можно выбирать не обращая внимание на толщину. Во втором случае высота помещения будет больше, но придется искать материалы с минимальной толщиной — вы же хотите, чтобы балки были видны…

Некоторые видимые несущие конструкции считают недостатком, который мешает сделать стандартный дизайн. Но стоит на «недостатке» сделать акцент, как он превращается в интересное дизайнерское решение. Если говорить о стилистике, то мансарда с балками выглядит намного «интереснее». Пространство между ними можно зашить доской, затянуть натяжными или закрыть подвесными потолками. С любым типом отделки они сочетаются. Надо будет только подобрать цветовое решение, которое подходит к общему дизайну мансардного этажа или конкретного помещения.

Такой способ отделки потолка — с контрастной окантовкой — подходит для просторных помещений. В маленьких он будет съедать объем

Можно использовать натяжные потолки — если вы хотите «нейтральный и стандартный» дизайн

Если балки еще и подсветить, они становятся центром композиции

Чуть более темный цвет позволяет выделить балки не слишком «утяжеляя» потолок

При контрастных балках остальной интерьер должен быть очень спокойным

Несущие конструкции отлично вписываются в современные стили, расширяют возможности отделки, придают интерьеру индивидуальность. Их можно выделить цветом или окрасить в том же тоне. Поменяется визуальное восприятие, но в любом случае смотрятся они очень «трендово». Единственное чего стоит избегать, это покрытия балок лаком — данный способ отделки потерял актуальность. Во всяком случае не следует использовать сорта, создающие блестящую «лаковую» поверхность. Лак если и используют, то на водной основе, матовый или полуматовый, но никак не глянец.

Гипсокартон на потолке в мансардном этаже

Если хотите иметь стандартный дизайн мансардного этажа максимально приближенный к современному «нейтральному» стилю, зашить потолок на мансарде можно гипсокартоном (ГКЛ). Для того чтобы при колебаниях размеров по поверхности и на стыках листов не пошли трещины, все направляющие монтируются на подвесах.

Направляющие крепятся к кровельной системе на подвесах

Вторая хитрость — не упираться листами в стены, оставляя компенсационные зазоры. Стыки, как обычно, проклеиваем сетчатой лентой, потолок шпаклюем. В местах примыкания ГКЛ к стенам остаются зазоры, чтобы их закрыть, можно использовать полиуретановые молдинги или деревянные плинтуса подходящей формы. Их можно покрасить в тон стен или потолка. При креплении этой отделки, ее фиксируем только к стенам, но не к потолку. К нему даже не особо прижимаем. Надо чтобы зазор оказался закрытым, но без жесткого крепления. Так при сезонных подвижках несущих балок потолок из гипсокартона на мансарде не пойдет трещинами.

Есть очень интересный вариант использования гипсокартона на потолке мансардного этажа. Им можно зашить только промежутки между белками, сами балки оставив на виду. За счет большего контраста между гладкой поверхностью зашпаклеванной поверхностью и структурностью древесины, такие интерьеры очень яркие и запоминающиеся.

Зашить гипсокартоном можно только пространство между балками

Белый гладки потолок — его тоже можно сделать на мансардном этаже

Бильярдная на мансардном этаже

Даже опорные балки не недостаток… если правильно сделать дизайн мансардного этажа

Подчеркнуть структуру древесины цветом и гладкой белой поверхностью

При таком способе отделки мансардного потолка получается много стыков между древесиной и гипсокартонными листами. Закрывать их все молдингами — слишком топорно получается. Разумно стык промазать силиконовым герметиком, который после высыхания остается эластичным. Так как расстояние между балками не слишком большое, зазор для компенсации изменений размеров оставлять можно небольшой — его легко будут заполнить герметиком. Вот только краску надо будет подбирать такую, которая может и на силиконе нормально держаться, но это не такая и проблема.

Можно поклеить обои

Кстати, потолок из гипсокартона в мансарде можно не только покрасить. Еще можно поклеить обоями, а чтобы дизайн не был слишком пестрым или перегруженным, стены сделать гладкокрашеными. Есть и второй вариант — на потолке и стенах использовать одинаковые обои, но может получиться «шкатулка», так что первый способ предпочтительней.

Натяжные потолки

Пленочные или тканевые натяжные потолки можно использовать на мансарде без ограничений. Они не боятся небольших деформаций, так что при эксплуатации проблем не предвидится. Возникнуть они могут только на стадии монтажа. Если захотите затянуть полотнами расстояние между балками, понадобится большое количество краевых багетов. Но на этом все, других сложностей нет.

Прелесть этого варианта в том, что можно получить идеально ровные потолки без особых хлопот. Хотите глянец — выбирайте пленку. Нужны матовые потолки — монтируйте ткань.

Сочетание глянцевой и полуматовой пленки

Пленкой затянуты промежутки между балками

Рисунок и подсветка

Так выгляжит вблизи

За натяжным потолком отлично спрячутся все слои утепления и звукоизоляции мансарды, а их немало. Для светлых пленок понадобится только обшить все белым материалом, иначе «внутренности» могут просвечивать. «Белый материал» — любой. Хоть ткань, хоть нетканый материал. Крепить его можно скобами прямо к балкам и обрешетке.

Если говорить о дизайне, то громоздкие многоуровневые конструкции тут не пойдут, разве что вся мансарда у вас без перегородок и высота помещения в районе трех метров. Само строение потолка мансардного этажа — ломанная. Усложнять ее дополнительными элементами вряд ли стоит, разве что сделать короб с подсветкой с дальней от окна стороны.

Доски, вагонка, имитация бруса или бревна

Один из самых распространенных способов отделки потолка в мансарде — подшивка вагонкой, обрезной доской, имитацией бруса и другим погонажем. На фоне балок такое оформление вполне логично, потолок вписывается в большинство актуальных этнических стилей: прованс, скандинавский. Его замечательно можно обыграть в стиле лофт и рустик. Можно найти варианты для современных интерьеров. Для каждого из стилей требуется особая отделка древесины:

Для интерьеров в стиле прованс, доски или вагонку, как и балки, красят красками нежных, пастельных тонов, с матовой или полуматовой поверхностью. Подшивочная доска может быть широкой или узкой — не столь важно.
Спальня в стиле прованс хорошо сочетается с крашеной доской
Для скандинавского стиля может использоваться натуральный цвет древесины (осторожнее с желтыми оттенками), но более характерны либо «состаренные», либо выбеленные доски. Для таких интерьеров в мансарде балки можно сделать темными, подшивку очень светлой.
Необязательно очень темный… может быть и почти белый
Для лофта вообще правил нет — все зависит от задумки и колористики. Можно оставить в «натуральном» цвете, можно сильно затемнить или выбелить.
Лофт — очень интересный стиль
Рустик — своеобразный стиль, в котором некоторые элементы намеренно грубые и «необработанные». Если вам попались кривые балки, для этого стиля это находка. Надо будет сильнее выделить фактуру древесины. Для этого ее можно «поскрести» металлической щеткой. Более мягкие волокна вырвутся, твердые останутся, рельеф проявится четче. Облегчить процесс можно пройдя поверхность паяльной лампой. При нагреве мягкие волокна сгорят, что сделает обработку быстрее и проще, но при работе с открытым огнем и деревянными конструкциями надо быть очень аккуратными.
Рустик — грубоватый стиль, но очень артистичный

Есть еще один стиль, который можно реализовать на мансардном этаже с потолком отделанным деревом — русский. Но в этом случае для отделки придется выбрать имитацию бревна или бруса. Соответственно, потребуется подбирать и другие компоненты интерьера. Тут все несложно. Вот только не рекомендуем покрывать древесину лаком или другими составами с желтыми оттенками. Очень уж быстро они набивают оскомину, хотя, поначалу, «греют» и создают солнечное настроение.

Экзотические материалы

Потолки на мансарде можно отделать и необычными материалами. Важно не забывать о том, что конструкция может давать усадку. Поэтому отделка должна быть эластичной, либо, если она жесткая, ее монтаж должен оставлять возможность слегка двигаться. Вот еще чем можно оформить потолок на мансардном этаже:

Возможно, есть и другие варианты, но нам они пока не встречались.

Варианты отделки стен

Чем интересны стены мансарды? Тем, что за обшивкой может скрываться шкаф или большая ниша, которая идет вдоль всего помещения. Часто так выходят из положения, если крыша мансардного этажа двускатная. Использовать пространство возле стены проблематично из-за небольшой высоты потолка. Выходя из положения, у окна ставят либо кровать, либо отгораживают часть площади фальшстеной. И было бы неразумным терять значительный объем, поэтому по бокам мансард часто устраивают шкафы.

Стены мансардного этажа можно отделать теми же материалами, что и в обычных помещениях каркасного дома. Для начала крепят обшивку из листовых материалов (на обрешетку), затем шпаклюют. После можно хоть красить, хоть наносить декоративную штукатурку, хоть клеить обои. Есть и более быстрые варианты: обшивка стеновыми панелями МДФ, древесины и т.д. Отделочный материал крепится непосредственно к обрешетке, финишной отделки не требуется. Все хорошо, но малой кровью дизайн изменить будет невозможно — только снять и переделать все заново. Так что если вы любите часто переделывать интерьер, это не ваш вариант.

В этом дизайне самые интересные «ложные окна»

Если балки выкрасить в тот же цвет, получается очень гармонично

Особенность дизайна мансард в том, что потолок тоже можно оклеивать обоями

Бильярдная на мансардном этаже — дизайн классический, стены и потолок гладкие, белые

С ровными стенами затемненные балки выглядят очень интересно

Дополнительные балки подчеркивают геометрию

Если потолок подшит доской или вагонкой, тот же материал можно пустить и на стены, а можно скомбинировать с окрашенными стенами или с декоративной штукатуркой. Но со второй комбинацией надо быть аккуратнее: не все комбинации смотрятся одинаково хорошо. Например, с венецианкой лучше не экспериментировать — она с деревом никак не дружит, ей подавай идеально гладкий потолок и никаких балок. Не тот стиль.

Зато деревянный потолок отлично уживается с кирпичом, камнем. Это беспроигрышная комбинация. Если «натурального» камня или кирпича нет, можно использовать декоративный. Он в разы легче обычного, прост в монтаже, а смотрится не хуже. Есть и еще один вариант: гибкий камень. Он чем-то напоминает линолеум, но предназначен для стен. Монтируется вообще «на раз-два», выглядит вполне правдоподобно.

Дерево и кирпич вместе смотрятся отлично

Двускатная крыша с большими окнами

Темный потолок — рискованно

Чем интересна еще комбинация древесины и камня/кирпича, так это тем, что она уместна в помещениях любого назначения. Смотрится отлично в коридоре, спальне. Можно сделать интерьер гостиной, вот только стиль будет лофт или скандинавский. Но идей в этой области море, и одна лучше другой. Причем все они «незаезженные».

Оформление окон на мансардном этаже

Если окна в мансарде вертикальные, их оформить можно любым способом — шторами любого типа. Если же окна сделаны в плоскости крыши, их закрыть можно сделав специальные шторы. У них сверху и снизу делают кулиски, в которые продернута тесьма или резинка. Ими шторы привязываются к фиксаторам, закрепленным по бокам от оконной рамы.

В спальне лучше окна оформить шторами

Нужны системы поддерживающие занавеси

Без дополнительной фиксации ткань провисает

Шторы с кулисками на мансарде

Так окна имеют более-менее привычный вид, но даже легкие ткани немного отвисают. Так что полного примыкания к плоскости окна не получится. Если хочется чтобы шторы меньше отвисали пока закрыты, можно поддерживать их специальным прутом. Но открывать и закрывать такие шторы не слишком удобно.

Еще одна возможность оформить окна мансардного этажа — рулонные или римские шторы и жалюзи — вертикальные или горизонтальные. В любом случае придется использовать модели с направляющими, которые будут удерживать ткань ближе к окну, но такие модели стоят дороже и сложнее в монтаже.

Рулонные шторы — отличное решение, которое подходит практически к любому интерьеру

Закрывать-открывать будет не слишком удобно

Римские шторы — еще одно решение

Оперировать вертикальными шторами проще

Шторы на рамах — хорошее решение

Все равно открывать и закрывать будете очень редко

Странновато смотрятся висящие складки

Жалюзи могут быть не только белыми

Направляющие удерживают ткань в одной плоскости со стеной

Если окна невысоко, можно будет открывать/закрывать

Впрочем, очень часто окна, которые «смотрят в небо», оставляют вообще без каких-либо штор. Шансов, что кто-то будет гулять по крыше и посмотрит в окно практически нет. Но, если вам неуютно, можно выбрать один из предложенных вариантов.

Фото интересных вариантов дизайна

Известный прием — акцентная стена. Отличный способ отвлечь внимание от неидеальной геометрии

Подготовка под натяжной потолок

Лофт — отличный стиль мансардного этажа

Желтый цвет может быстро надоесть

Современный дизайн мансардного этажа

С интересными балками все смотрится еще красивее

Очень неудобный обычный проект — отделка еще и подсвечена

На мансарде все наоборот — на потолке обои и гладкоокрашенные стены

Крашеные стены — отличный фон для любого стиля

Балки — это даже украшение

Если мансарда — это обустроенный чердак, слишком сложный интерьер не получится

Камин в мансарде, балки… очень уютная атмосфера

Чтобы желтизна древесины не раздражала, использовать можно серые, белые и черные цвета

Панорамные окна на мансардном этаже это редкость, но вид открывается замечательный

Венецианская штукатурка на мансарде… Кабинет в классическом стиле

Современный стиль. Балки и декоративные элементы подчеркивают необычность формы

Камин — отличная вещь

Белый — самый нейтральный и самый «легкий» из цветов

Необработанные доски — способ разнообразить даже самый скучный интерьер

Везде доска между балками, а смотрится по-разному

Очень необычное окно на фото справа

Для тех, кто любит нестандартные интерьеры

Прованс не требует идеальности

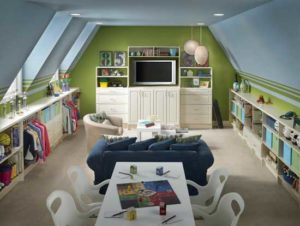

Гостиная, спальня, кабинет, детская — вот перечень помещений, которые делают на мансардном этаже

dekormyhome.ru

Мансардная крыша — проектирование, подбор материалов и этапы строительства

Иметь дом с мансардной крышей – респектабельно. Она служит не только в качестве дополнительного жилого пространства, но и сохраняет тепло в доме зимой. Соорудить такую конструкцию самостоятельно без опытных специалистов вряд ли удастся. Конструкция обладает достаточной сложностью, и массивностью.

Просматривая фото мансардных крыш, можно заметить, что она сооружается под любым типом крыши. Прежде чем возводить стропильную систему, следует определиться с конструкцией мансарды.

Краткое содержимое статьи:

Тип конструкции
Существует множество идей мансардных крыш. Идеальным решением считается проектировка дополнительного помещения еще на этапах строительства. В некоторых случаях мансарду устраивают из чердачного помещения.
При достаточном опыте ее возможно соорудить под каждой кровельной конструкцией. Просто не всегда это будет разумным решение.

Разновидности мансардных крыш
Рассмотрим подробнее, какие бывают мансардные крыши:
Односкатная конструкция. Конструкция крыши устроена одной наклонной поверхностью. Такая конструкция применяется редко, потому что имеет слишком крутой стек. Это приводит к необходимости усиливать в крыше стропильную систему.

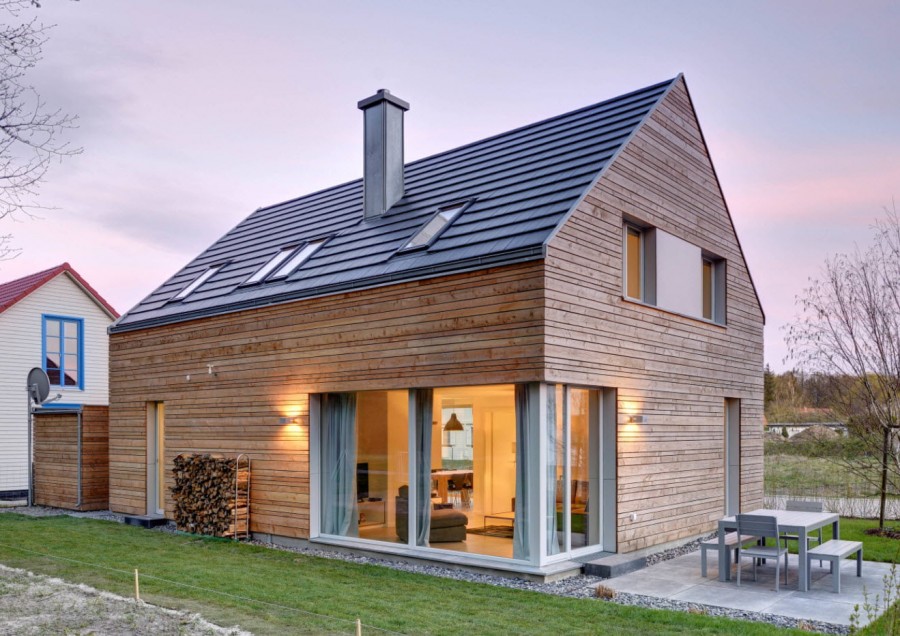

Двускатная конструкция. Более разумным вариантом кровли считается двускатная крыша. У нее так же есть недостатки, связанные с большой крутизной кровли.
Если градус наклона будет недостаточным, то помещение получится низким, пригодным только для чердака. Высота нижних углов не позволит использовать пространство должным образом.

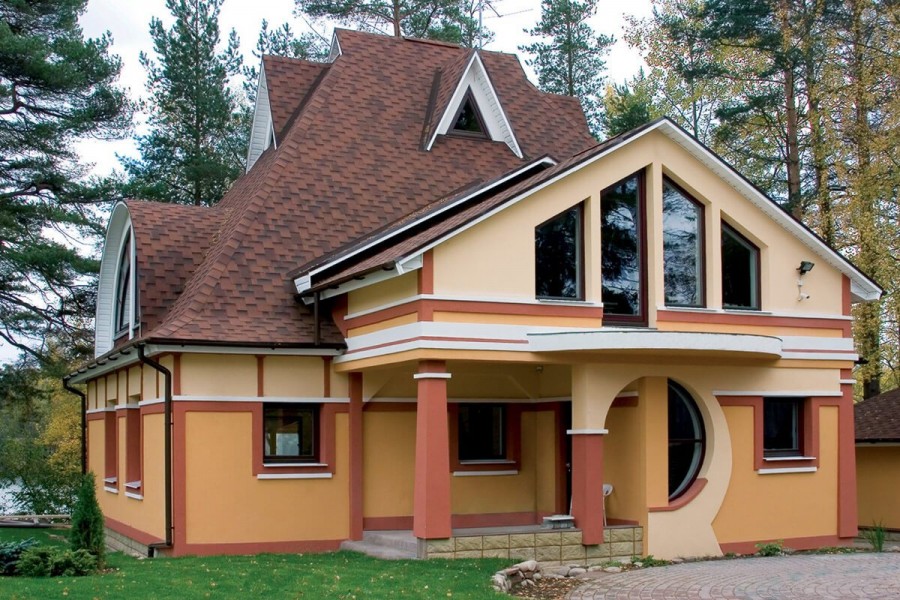

Ломаная конструкция. Крыша имеет несколько плоскостей под разными углами. Благодаря крутым боковым скатам пространство мансарды становится шире. Плавные верхние поверхности помогают сэкономить строительные материалы. Минусом такой кровли является сложность возведения каркаса.

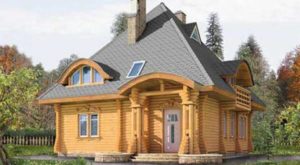

Вальмовая и полувальмовая конструкция. Тип крыши имеет четырехскатную поверхность. Жилое пространство мансарды имеет высокие потолки, но из-за высокой стоимости и трудоемкости возведения используется редко.

Возведение каркаса
Рассмотрим, как можно сделать мансардную крышу. Строение кровли может быть висячей, или наклонной конструкции. У каждого вида стропильной структуры есть свои особенности. На выбор какой-либо из них влияет устройство несущей стены.
Висячая система стропил
Конструкция каркаса такова, что стропила опираются только на несущие стены. Поэтому, если две капитальных стены расположены друг от друга более чем на 8 метров, такая система не применяется. Иначе возникнет разрушающая нагрузка на основание стен.
При допустимом расстоянии несущих стен, стараются разными методами снять лишнюю нагрузку с фундамента. В висячем каркасе применяют толстые перекрывающие балки. Это могут быть массивные бруски, или бревна, которые монтируются на ребро.
Сечение этого материала не должно быть меньше 200 мм. Расчет самых важных параметров следует доверить опытному строителю, при неверных расчетах пол в мансарде получится не достаточно прочным.

Наслонная конструкция
Конструктивная особенность наслонной системы в том, что она опирается как на несущие стены, так и на внутренние перегородки, основанные на фундаменте. При строительстве дома, важно сразу планировать мансарду. Тогда на ленточном фундаменте можно сделать крепкие внутренние перегородки.
Плюсом данной системы стропил является большой запас прочности, выдерживающий тяжелые нагрузки. В ней перекрывающие балки имеют крепкую основу, это влияет и на надежность полов.
Проект для мансардной крыши
Для проектирования мансардного помещения рекомендуется делать схему в нескольких проекциях. Тогда каждая деталь стропильной конструкции будет видна с разных сторон. Главным в расчетах является высота конька, она влияет на площадь мансарды. Так же следует произвести расчеты для потолка, и всего пространства мансарды.
Можно воспользоваться готовыми схемами, и найти лучшие проекты мансардных крыш в интернете. Готовый проект рекомендуется согласовать с опытным строителем. Это поможет выявить недочеты в расчетах общего пространства мансарды.

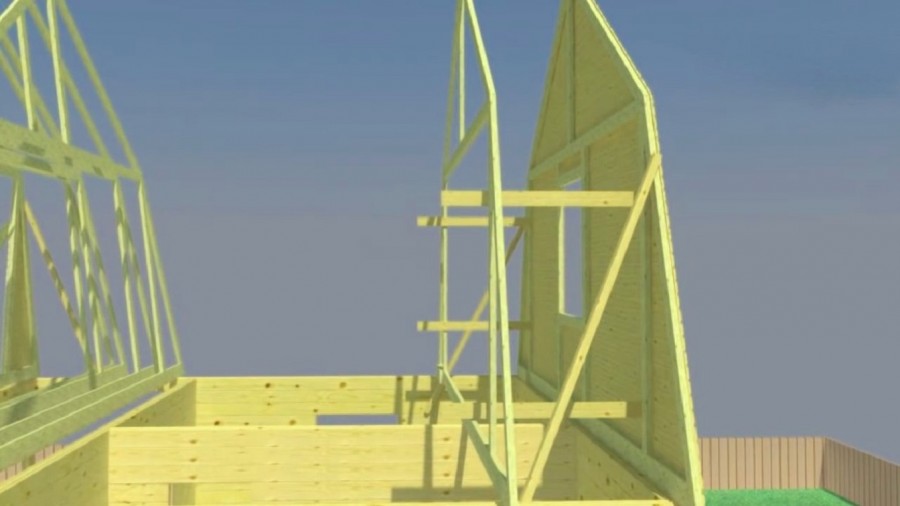

Процесс сборки
Рассмотрим, как правильно построить мансардную крышу. Работа начинается с монтажа мауэрлата, его укладывают на рубероид. Крепление осуществляется на металлические шпильки. Если монтаж мауэрлата делается на деревянных стенах, то для крепления используются деревянные нагели.
Существуют ли поэтапные инструкции? Как сделать мансардную крышу новичку? Для этого опишем монтаж стропильной системы:
Первыми устанавливают балки перекрытия.
Чтобы по центру установить опорные стойки и конек, нужно наметить балку перекрытия посередине.
Расстояние между меткой балки перекрытия и каждой стойкой должно иметь одинаковое расстояние.
Стойки и балки перекрытия должны быть одного сечения. Их крепление делается на уголках, и деревянных накладках.
Каждую пару стоек соединяют затяжкой. Каждая деревянная затяжка скрепляется со стойками металлическими уголками.
В результате получается конструкция П-образной формы. К ее бокам монтируются стропила.
С помощью пилы делаются пазы в стропилах.
Рекомендуется монтировать подкосы, которые придадут жесткости каркасу.
Крепление бабки приходится на середину затяжки.
Далее идет монтаж коньковых стропил.
При помощи монтажа бабка соединяет конек и середину затяжки.
Аналогичным образом устанавливается каждый стропильный каркас.
Первый этап сборки системы проходит с помощью боковых элементов, далее идут промежуточные элементы.
Конечной стадией сборки считается гидроизоляция мансарды, и установка кровельных материалов. Нельзя легкомысленно подходить к этому процессу, при недостаточном опыте рекомендуется нанять профессионалов.

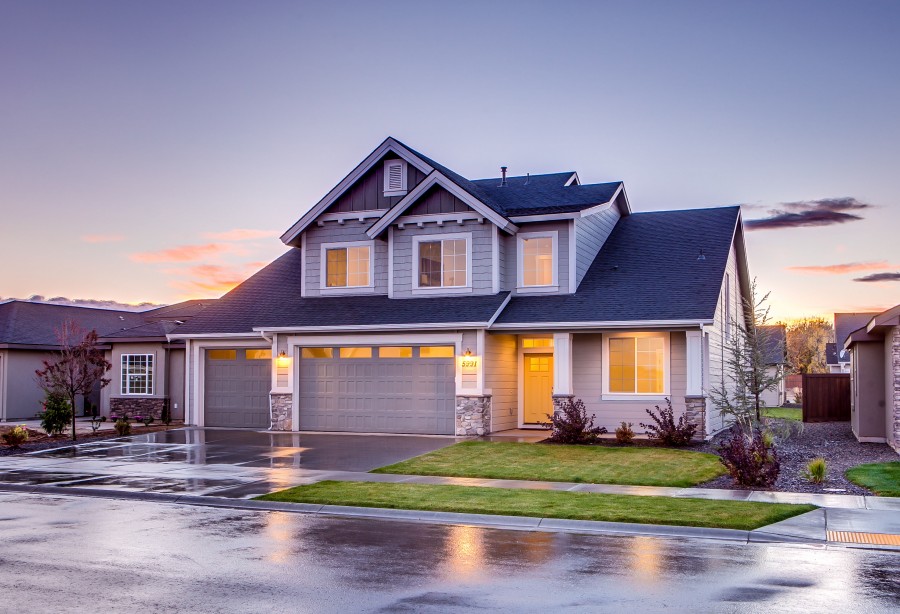

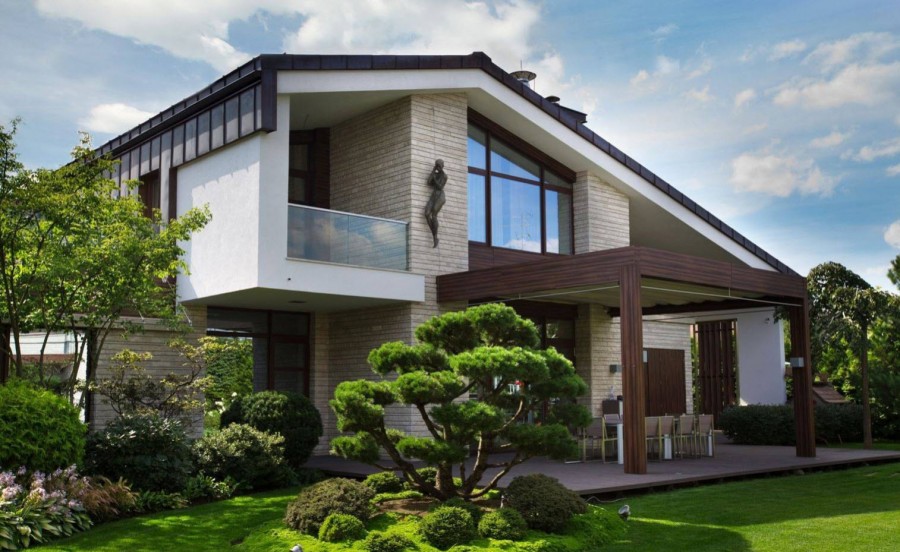

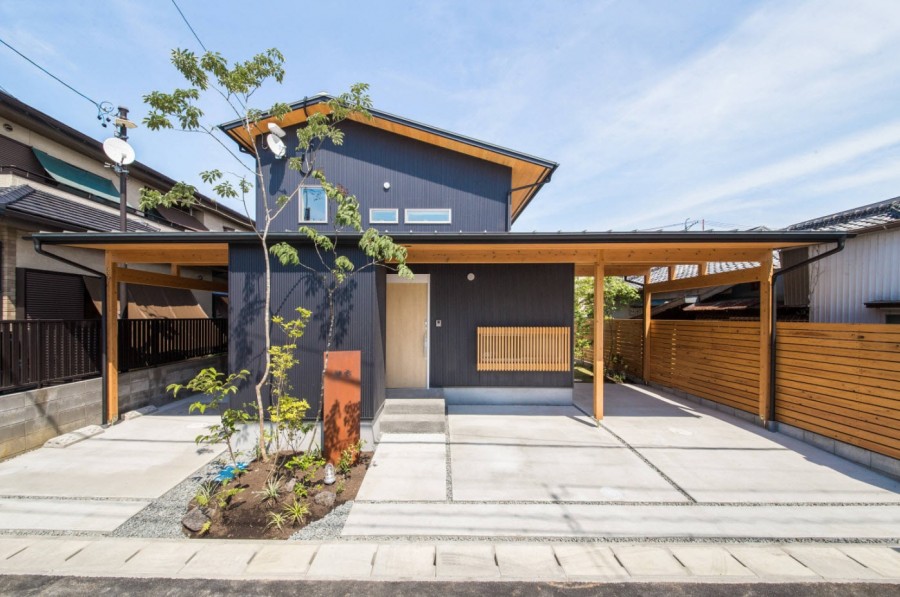

Фото мансардной крыши
Также рекомендуем просмотреть:

Пожалуйста, сделайте репост
mirstrojka.ru
