Ливневые системы водоотведения – система водоотведения, устройство дождевой канализации, из чего состоит, как правильно называется, обустройство ливневки

Дождевая канализация — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 2 октября 2019; проверки требуют 2 правки. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 2 октября 2019; проверки требуют 2 правки. Москвич−2140 преодолевает водную преграду, внезапно возникшую после ливня с градом в Москве летом 1996 года у здания № 32/2 по Ленинградскому проспекту в результате засора дождевой канализации ветками деревьев

Дождевая канализация — система канализации, предназначенная для организованного и быстрого отвода выпавших на территории города, пригорода или промышленного предприятия атмосферных осадков, а также талых поверхностных или подземных вод. В дождевую канализацию также иногда сбрасывают так называемые условно чистые воды, образующиеся при технологических процессах на предприятиях. Следует различать бытовую и дождевую канализацию, — это две разные системы, которые в строительных нормах не соединены друг с другом.

(!)Эта статья или раздел описывает ситуацию применительно лишь к одному региону (СССР/Россия), возможно, нарушая при этом правило о взвешенности изложения.

Вы можете помочь Википедии, добавив информацию для других стран и регионов.

В 1881 году в Гатчине начались первые крупные работы по благоустройству города, а в 1884 году были закончены основные строительные работы по первым сетям канализации и водопровода, которые продолжались до 1988 года[1]. С 1890 года впервые заработал центральный водопровод[1]. Однако, закреплённые законом прецеденты использования дождевой канализации не по назначению[2], способствовало тому, что деревянные конструкции (выполненные в основном из горбыля) в таких условиях не справлялись, так как имели щели и быстро сгнивали от сбрасываемых нечистот из туалетов, превращая колодцы дождевой канализации в выгребные ямы, что привело к экологической катастрофе[3].

Дождевая канализация закрытого типа с решёткой дождеприёмника. Дождевая канализация открытого типа.

По способу отвода атмосферных вод различают три вида дождевой канализации:

  • открытого типа (арычная система) — воды отводятся с помощью открытых каналов и лотков к ближайшему коллектору или напрямую в водоём. Иногда вода отводится в леса, посадки и прочие малолюдные места.
  • закрытого типа — стекающая дождевая вода собирается водоотводными лотками, входящими в конструкцию дорог и тротуаров, и через особые колодцы (дождеприёмники) поступает в сеть подземных трубопроводов, по которой она сплавляется в ближайшие тальвеги, естественные водоёмы или на очистные сооружения, напрямую или через коллектор. В некоторых системах вода отводится в непроницаемый люк, откуда потом выкачивается ассенизаторской машиной.
  • смешанного типа — часть элементов открытой сети заменяется закрытыми подземными трубопроводами. Наиболее часто встречается именно эта система.
Очистные сооружения[править | править код]

В большинстве крупных городов вода из дождевой канализации поступает в очистные сооружения. Как правило, отдельные очистные сооружения для дождевой канализации не строят. Вода поступает в уже имеющиеся очистные сооружения, а после очистки отправляется в естественный водоём или водохранилище.

Арычная система открытого типа используется в городах и многофункциональна по своему значению. Выполняет две основные функции своего назначения: как поливная сеть, посредством неё производится орошение городских зелёных насаждений, а также как водосточная сеть выполняет функцию водоотвода дождевых и ливневых стоков от атмосферных осадков с поверхности улиц. Состоит из специальных бетонных арычных лотков, которые установлены вдоль улиц и дорог. В арычных лотках обычно имеются специальные дренажные отверстия, через которые часть воды впитывается в почву.

Коллектор дождевой канализации открытого типа в Воронеже

Коллектор дождевой канализации предназначен для сбора воды с контролируемой им зоны (как правило, одна зона равна одному району) и дальнейшего её отведения в городскую систему. Коллекторы бывают открытого и закрытого (под землёй) типа. Также бывают герметичные коллекторы, которые собирают воду в себе для дальнейшего выкачивания.

Открытый тип[править | править код]

Как правило, такие коллекторы располагаются в лесах и посадках. Могут иметь насосы и фильтры.

Закрытый тип[править | править код]

Такие коллекторы представляют собой помещение под землей. Вход в коллектор осуществляется через люк (обычно люков четыре, один из них основной, другие — резервные). Иногда имеют освещение. Могут располагаться в любой части города. Для ограничения доступа посторонних лиц может применяться запорная крышка (с замком).

Герметичный коллектор[править | править код]

Герметичный коллектор[4] представляет собой непроницаемую ёмкость под землёй, откуда вода удаляется вручную. Обычно используется в маленьких системах. Может иметь съёмную корзинку для сбора мусора. Такие коллекторы не используются в городских системах. Часто устанавливаются блоком из нескольких коллекторов для полноценного сбора воды.

В норме дождевая и бытовая канализация — две разные системы, не соединённые друг с другом. Но на практике встречаются случаи, когда ливнеприёмники устанавливаются на бытовую канализацию, либо бытовая канализация отводится в дождевую канализацию. По СНиПу такие соединения запрещены. Организации, обслуживающие канализацию не должны допускать их. В результате объединения этих систем может возникнуть засор бытовой канализации или загрязнение вод дождевой канализации (воды дождевой канализации проходят только поверхностную очистку).

  • Фильтр-колодец дождевой канализации для очистки воды от крупных предметов и почвы. Установлен перед вводом жёлоба в коллектор, может работать даже при длительном отсутствии очистки

  • Железобетонный жёлоб арычной системы отведения воды к коллектору. Железная труба внутри жёлоба — труба фильтр-колодца.

  • Ливнеприёмник открытого типа. Нижняя труба отводит воду напрямую в насосную часть, а верхняя — в коллектор.

  • Второй ливнеприёмник с меньшей пропускной способностью.

Нормативная литература[править | править код]

  • СН 510-78 «Инструкция по проектированию сетей водоснабжения и канализации для районов распространения вечномерзлых грунтов».
  • МДК 3-02.2001 «Правила технической эксплуатации систем и сооружений коммунального водоснабжения и канализации».
  • ВУТП-97 «Ведомственные указания по технологическому проектированию производственного водоснабжения, канализации и очистки сточных вод предприятий нефтеперерабатывающей промышленности».
Ведомственные нормы технологического проектирования
  • ВНТП-К-97 «Канализация сельских населенных пунктов и фермерских хозяйств».
ГОСТ
  • ГОСТ 25150-82 «Канализация. Термины и определения».
Свод правил
  • СП 30.13330.2016 «Внутренний водопровод и канализация зданий. Актуализированная редакция СНиП 2.04.01-85*».
  • СП 32.13330.2012 «Канализация. Наружные сети и сооружения. Актуализированная редакция СНиП 2.04.03-85».
  • СП 40-102-2000 «Проектирование и монтаж трубопроводов систем водоснабжения и канализации из полимерных материалов. Общие требования».
  • СП 40-105-2001 «Проектирование и монтаж подземных трубопроводов канализации из стеклопластиковых труб».
  • СП 40-107-2003 «Проектирование, монтаж и эксплуатация систем внутренней канализации из полипропиленовых труб».
  • СП 253.1325800.2016 «Инженерные системы высотных зданий».
  • СП 399.1325800.2018 «Системы водоснабжения и канализации наружные из полимерных материалов. Правила проектирования и монтажа».

Техническая литература[править | править код]

  • Об утверждении профессионального стандарта «Слесарь аварийно-восстановительных работ на сетях водоснабжения и водоотведения».
  • Об утверждении Правил пользования системами коммунального водоснабжения и канализации в Российской Федерации.
  • О взимании платы за сброс сточных вод и загрязняющих веществ в системы канализации населенных пунктов.
  • Об утверждении Межотраслевых правил по охране труда при эксплуатации водопроводно-канализационного хозяйства.
  • Технические указания по проектированию и строительству дождевой канализации.
  • Правила приёма производственных сточных вод в системы канализации населенных пунктов.
  • О Правилах пользования системами коммунального водоснабжения и канализации в Российской Федерации.
  • Правила по охране труда при эксплуатации коммунального водопроводно-канализационного хозяйства.
  • Методика оценки технологической эффективности работы городских очистных сооружений канализации.
  • Положение о проведении планово-предупредительного ремонта на предприятиях водопроводно-канализационного хозяйства.
  • Составление технико-экономической части проектов внеплощадочных систем водоснабжения и канализации. Справочное пособие к СНиП 2.04.02-84 и СНиП 2.04.03-85.
  • Пособие по водоснабжению и канализации городских и сельских поселений (к СНиП 2.07.01-89).
  • Пособие по укладке и монтажу чугунных, железобетонных и асбестоцементных трубопроводов водоснабжения и канализации (к СНиП 3.05.04-85).
  • Пособие по объёму и содержанию технической документации внеплощадочных систем водоснабжения и канализации (к СНиП 2.04.02-84 и 2.04.03-85).

ru.wikipedia.org

Водоотведение: водосток, ливневая канализация, дренаж

Проблема водоотведения не менее важна, чем проблема обеспечения участка водой, с той разницей, что кроме стоков, образующихся в результате нашей жизнедеятельности, есть и другие источники.

Если не позаботиться о своевременном отводе воды всех видов, можно получить целый «букет» отрицательных явлений.

Водоотведение с участка

  • Водосточная система
  • Ливневая канализация
  • Дренажная система
  • Самоделки или профессиональный подход
  • Вывод

Особенно, когда грунт глинистый и практически не впитывает, а надел расположен в низине, вода может стоять на участке с ранней весны и до поздней осени. Но и при более благоприятных условиях избыточная влажность чревата проблемами с основаниями дома и других строений и почвами. А чтобы предотвратить подмокание фундамента и заболачивание участка, существуют специальные инженерные системы, о которых и пойдет речь в материале.


Водосточная система

Обычно в материалах о водоотведении и дренажном отводе воды с участка, рассматривают именно почвенный отвод – ливневую канализацию и, непосредственно, дренажную систему. Но если учесть, что с крыши дома средней площади за год стекает от 50 м³, а в дождливых регионах и в три раза больше, имеет смысл в этот комплекс включить и водосточную систему. Да и ливневую канализацию рассматривать отдельно от водосточки не совсем верно, так как они взаимосвязаны. Понадобится ли весь комплекс водоотведения или получится обойтись «малой кровью» зависит от следующих условий:

  • тип грунта;
  • местоположение участка;
  • уровень грунтовых вод;
  • климатическая зона;
  • характеристики строений.

На проницаемых грунтах с низким УГВ и небольшим или средним годовым количеством осадков, полноценный дренаж обычно не требуется – достаточно водосточной системы и ливневой канализации.

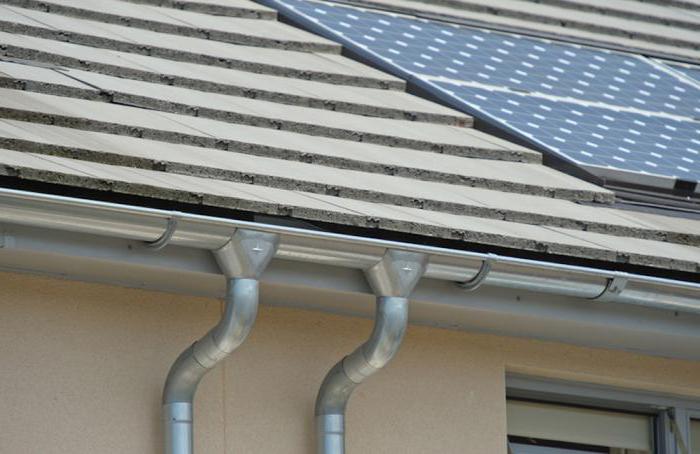

Водосточная система предназначена для сбора осадков и талых вод с крыш зданий – она защищает фасад и основание от переувлажнения и дальнейшей деструкции. Существует два типа водосточных систем:

  • Скрытые (внутренние) – актуальны на плоских крышах, а также на домах в амбарном стиле, когда скатная крыша плавно переходит в стены, а свесы отсутствуют. И водоприемные воронки или лотки, и отводящие трубы, прокладываются внутри конструкции. В домах-амбарах стояки располагают по углам, под облицовочным экраном, в домах с плоскими крышами возможно и внутреннее расположение водосточных стояков в перегородках, колоннах или возле стен.
  • Наружные – самый распространенный тип водосточки, когда все комплектующие монтируются снаружи. Наружная водосточная система может быть укомплектована как подвесными водосборными лотками, монтируемыми на специальный крепеж под скатами, так и надстенными желобами, формируемыми непосредственно на скатах. Второй вариант встречается значительно реже.

По материалу исполнения различаются металлические (с полимерным покрытием и без) и полимерные водосточные системы. Выбор зависит как от личных предпочтений, так и от финансовых возможностей, по техническим и эксплуатационным характеристикам металл и пластик в средней ценовой категории примерно одинаков. Что касается сечения желобов, то оно напрямую зависит от площади крыши:

  • до 30 м² – 80 мм;
  • до 50 м² – 90 мм;
  • до 125 м² – 100 м.

Также имеет значение и конфигурации крыши – на сложных формах сечение должно быть больше, как и в дождливых регионах. Оптимальные параметры водосточной системы можно высчитать по формуле S=(W+H/2)L, где: W – длина от конька до конца крыши в горизонтальной плоскости; H – высота ската; L – длина ската.





Ливневая канализация

В идеале, стоки, собранные водосточной системой, должны подаваться в ливневую канализацию, хотя на практике, кто в канаву сразу скидывает, если она есть и расстояние позволяет, кто на грунт, подальше от дома, а кто в емкости собирает и использует для хозяйственных нужд.

Суть идеи в том, что бочка закопана в землю и к ней подводятся водостоки с крыш дома и бани. В итоге, даже после небольшого дождя у меня есть запас чистой и мягкой воды. В бочке установлен примитивный насос, который успешно качает воду.

Ливневая канализация представляет собой поверхностную систему, предназначенную для сбора и отведения осадков и талых вод с крыш зданий и поверхностных вод с территории участка (при необходимости). Система комплектуется водоприемными воронками, лотками (глубина и ширина высчитывается исходя из объема перехватываемого стока) и трубами, в некоторых случаях и приемными колодцами. Ливневая канализация предотвращает застойные явления и заболачивание на участках с глинистыми, непроницаемыми почвами. Она не предназначена для дренирования и отведения подземных вод (капиллярная, грунтовая, верховодка).

Количество поверхностных вод зачастую превышает количество подземных, не стоит недооценивать важность ливневой канализации. Инфильтрацию никто не отменял – кроме того, что лужи портят почву и вид участка, впитываясь, поверхностная вода преобразуется в подземную. А это влечет повышение нагрузки на дренажную систему, которая вряд ли была учтена при исходных расчетах.

Одна из распространенных и грубейших ошибок – совмещение ливневой и дренажной системы. Когда вместо того, чтобы по непроницаемым трубопроводам или поверхностным канавам отводить воду за пределы участка или коммутировать, ее направляют в проницаемые дренажные трубы, либо используют дренажные трубы для транзита, в попытке сократить объем. Результат плачевный.


Дренажная система

Дренажная, иначе, глубинная система, предназначена для предотвращения подтопления участка – отвода подземных вод и понижения уровня грунтовых вод до приемлемого значения. Основным показанием для устройства дренажной системы в дополнение к водостоку и ливневке является непроницаемый грунт и высокий УГВ, а также низинное расположение участка относительно других. В зависимости от исходных условий может потребоваться, как только прифундаментный дренаж, защищающий основания от переувлажнения, так и дренаж участка в целом.


Все параметры дренажной системы подбираются исходя из результатов данных геологических и гидрологических исследований. Комплектуется система специализированными дренажными трубами, прокладываемыми в траншеях с фракционной обсыпкой. От транзитных они отличаются наличием перфорации, через которую магистраль впитывает влагу.

Кроме труб в систему входят дренажные колодцы: поворотные, смотровые (для обслуживания) и коллекторные (аккумуляция водных масс).

Коллекторные колодцы подразделяются на герметичные, рассчитанные на периодическую откачку, и поглотительные (фильтрующие). Последние востребованы минимально, так как в обводненный грунт вода особо не впитывается и колодец постоянно переполняется.

Одной из главных проблем в загородных поселках является не столько устройство дренажной системы, сколько сложности с дальнейшим отводом воды из коллекторов.

Один из вариантов решения – устройство пруда.





Самоделки или профессиональный подход

Устройство систем водоотведения возможно как своими силами, благо, материалов и инструкций предостаточно, так и с привлечением сторонних исполнителей. Просчитать и собрать водосточную систему и проложить ливневую канализацию в большинстве ситуаций вполне реально самостоятельно, тогда как с дренажной системой несколько сложнее. Чтобы не вышло, что «хотели, как лучше, а получилось, как обычно», консультанты и модераторы портала советуют следующее.

Наиболее понятна аналогия с медициной – никто не будет вызывать врача, чтобы померить температуру или «уровень сахара». Хотя допускаю, что кто-то готов заплатить деньги и за эти процедуры. Так и основная часть застройщиков будет сама разбираться и пытаться сократить затраты. Рациональный финансовый подход разумен, оправдан и достоин уважения. Но стало излюбленным приемом коммерческих структур играть на этой струне и выдавать универсальные решения под видом новоявленных материалов – труб, геотекстиля, геокомпозитов.

Это, безусловно, нужные материалы, но применять их, как и традиционные материалы, можно с пониманием геологии (гидрогеологии) участка, рельефа территории (геодезии). Но, наверное, самое главное – уровень ответственности (капитальности) сооружения или ландшафта, которые вы защищаете.

Итак, стоит браться за самостоятельное водопонижение при следующих условиях:

  • Чтобы разобраться в вопросе вы готовы перелопатить массу информации (прочитать, просмотреть, просчитать) и не воткнете лопату в землю, не изучив полностью проблему. Переделки всегда обходятся дороже.
  • Вы понимаете «природу» воды на своем участке, при нехватке средств на полноценные изыскания, готовы самостоятельно провести исследования, внимательно изучив разделы форума о геологии и гидрогеологии.
  • Участок расположен в окружении соседских, многократно проверенных и изученных и вне всяческих сомнений – грунты песчаные, с водоупором от 10 м и ниже.
  • Фактический УГВ на вашем участке в весенний и осенний сезон не выше 5-8 м от планировочной поверхности.
  • В перспективе в округе не планируется строительство дорог, дамб, полей фильтрации и подобного.
  • Вы строите дом, хозблок или баню либо отводите воду с территории сада-огорода.
  • Вы строите цоколь с подвальным помещением в плотных суглинках и глинах без фракционных включений, порождающих верховодку (песчаные линзы, дресва и др.).
  • Вы разобрались и поняли, как сделать пристенный (прифундаментный) дренаж и обратный фракционный фильтр, на форуме неоднократно «разжевано».
  • Вы точно знаете, что под «подошвой» и на расстоянии 1-2 м нет напорного водоносного слоя.


Не стоит надеяться только на свои силы если:

  • Речь о строительстве цокольного этажа при УГВ в зоне отметок цоколя.
  • Речь о строительстве цокольного этажа в зоне напорных грунтовых вод.
  • Речь о строительстве цокольного этажа на территории активной застройки соседями.
  • Централизованной канализационной и ливнесточной канализационной сети нет.
  • В перспективе строительство дорог, цокольных помещений, противофильтрационных барьеров, поглотительных колодцев, полей и траншей фильтрации.
  • Участок находится в пойменной зоне открытого водостока (река, ручей).
  • Участок находится в тальвеге, овраге.
  • Геология представлена техногенными отложениями или сложением водоносных слоев.
  • Вы не планируете тратить время и вдумчиво изучать проблему, надеясь на «волшебную палочку» в виде универсального совета из нескольких предложений.


Вывод

Водоотведение – комплекс мероприятий, позволяющий осушать даже самые сложные участки и «сажать огород, когда соседи только в резиновых сапогах ходят». И даже сделав базовый минимум в виде водостока и ливневой канализации, реально значительно облегчить себе жизнь. Ну а в особо сложных ситуациях не обойтись и без дренажной системы, но не «вместо», а «вместе». опубликовано econet.ru

Подписывайтесь на наш канал Яндекс Дзен!

Если у вас возникли вопросы по этой теме, задайте их специалистам и читателям нашего проекта здесь.

P.S. И помните, всего лишь изменяя свое потребление - мы вместе изменяем мир! © econet

econet.ru

Ливневая канализация - что это, назначение и устройство, схема, монтаж, нормы и требования

Ливневая канализация — система достаточно быстрого и организованного сбора и последующего водоотведения, которая может быть использована не только с целью отвода с участков талой воды и атмосферных осадков, но также утилизации разных так называемых условно-чистых вод, образующихся в результате высокоэффективной переработки стоков локальными очистными сооружениями.
ливневая канализацияливневая канализация

Понятие ливневой канализации: что из себя представляет, когда используется

Дождевая канализация или «ливнёвка» относится к категории основных канализационных систем, оказывающих непосредственное влияние на качественные характеристики эксплуатации участков и домовладений, различных жилых и нежилых сооружений.

Зачем нужна, где и когда используется?

Одной из наиболее важных целей обустройства ливневой канализации является вывод с территории участка талой и дождевой воды, избыточное количество которой провоцирует быстрое заболачивание местности, полную гибель растительного покрова и разрушение подземных элементов зданий, включая фундаментные основания.

Устройство и принцип действия

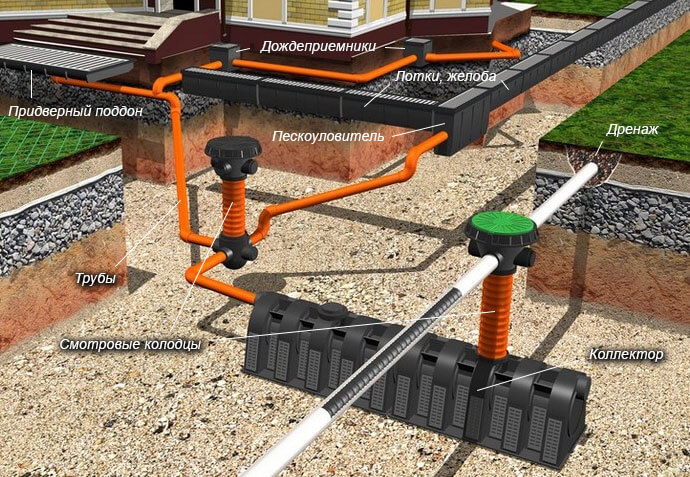

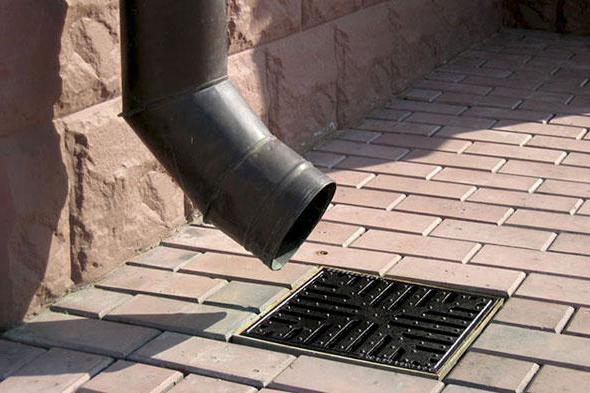

Основные элементы дождевой канализации представлены дождеприёмниками и поддонами, собирающими сточные воды от водостока, лотками и желобами для линейного дренажа и транспортировки дождевых или талых вод. Установленная трубопроводная система принимает стоки от дождеприёмников и отправляет их в колодец или тоннель.

ливневая канализацияливневая канализация

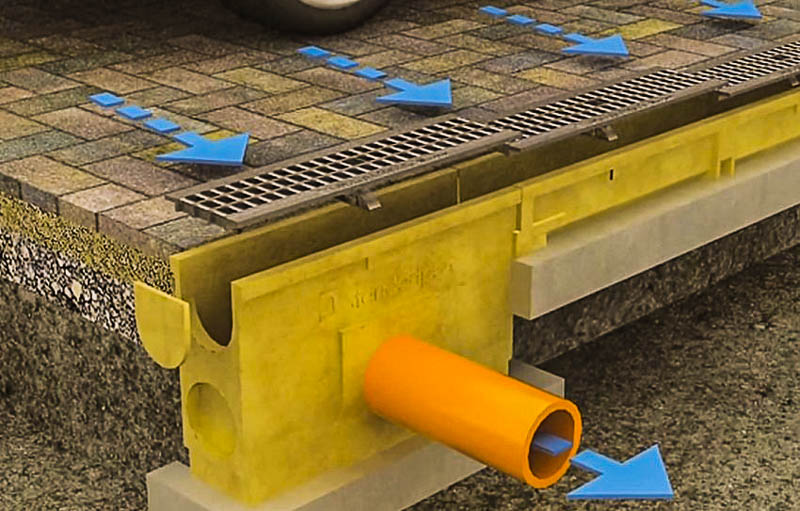

Песколовки устанавливаются между приёмными колодцами и лотками, что помогает задерживать относительно мелкий мусор и предотвращает засорение системы ливневой канализации.

Для сбора и отвода всей лишней воды применяются дренажные трубы, а легко контролировать работу системы позволяют специальные канализационные люки.

Что такое охранные зоны ливневой канализации

Охранная зона — это территории, окружающие строения канализационной сети с целью защиты от несанкционированного проникновения и негативного внешнего воздействия.

ливневая канализацияливневая канализация

Нормативные требования регулируются нормативами СНИП (40-03-99; 3.05.04-85; 2.05.06-85). Санитарными нормами и правилами обуславливаются исключительно общие нормативы, а конкретные в каждом регионе значения устанавливаются представителями органов местного управления.

СП: нормы и требования

Определённым набором строительных правил регулируются нормы возведения ливневых канализаций на любых объектах и в жилых зонах. Целесообразно учитывать требования этого свода правил также при обустройстве «ливнёвки» даже на самых небольших по площади частных территориях.

Актуализированная редакция СП 32.13330.2012 включает в себя нормы проектирования реконструируемых и вновь строящихся систем и сетей наружной канализации, а также все нормативные ссылки на действующие сегодня документы. Используемые в СП термины и определения соответствуют ГОСТ 17.1.1.01, ГОСТ 25150 и ГОСТ 19179.

На сайте «Строительные нормы и правила РФ» (https://yadi.sk/i/mktZoc3_DzQIvA) пользователи могут ознакомиться с общими положениями, расчётными расходами, общими указаниями, уклонами трубопроводов и других элементов канализационной сети.

Также на сайте представлены правила обустройства выпусков и ливнеотводов на разных по назначению и типу использования территориях, включая зоны особых климатических и природных условий.

Преимущества и недостатки: отзывы пользователей

Грамотное предварительное планирование и правильная организация ливневой системы водоотведения позволяет:

  • предотвращать повреждение тротуарного покрытия;
  • избегать размытия дорог;
  • препятствовать образованию выбоин;
  • сохранить от разрушения фундаменты, подвалы и нижние этажи;
  • замедлить эрозийные изменения грунта на склонах;
  • предупредить заболачивание и сохранить естественный ландшафт;
  • сохранить внешний вид строений.

Недостатки канализаций ливневого типа зависят от характеристик возводимой системы водоотвода и особенностей всех используемых при обустройстве материалов, включая показатели их прочности, а также гарантированную долговечность и уровень надёжности при эксплуатации.

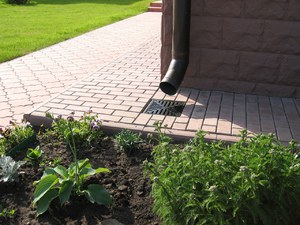

Существующие разновидности

При обустройстве ливневой канализации могут использоваться конструкции разного типа, которые отличаются своим строением, материалами, применяемыми для изготовления, областью использования и особенностями обслуживания.

ливневая канализацияливневая канализация

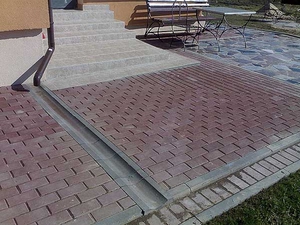

Открытая (наружная) ливневая конструкция является системой водосборных лотков, прокладываемых вдоль крыш домовладений с дальнейшим отведением дождевых вод в водосточные трубы. Из водосборных лотков, которые проложены у поверхности грунта и закрыты решётками, собранные воды также попадают в водоотводную систему. Такой вариант ливневой канализации прост в монтаже, но максимально эффективно защищает домовладение и участок от размывов.

ливневая канализацияливневая канализация

Закрытая (внутренняя) ливневая система представлена целым комплексом инженерных подземных коммуникаций, включающим колодцы дождеприёмников и систему задержки мусора. Чаще всего эта часть элементов заканчивается очистными поверхностными сооружениями для стоков.

Основное назначение стандартных закрытых ливневых канализаций заключается в очистке дождевых вод от разных видов загрязнений.

ливневая канализацияливневая канализация

Смешанная канализация ливневого типа является своеобразным конструкторским «тандемом» традиционных систем закрытого и открытого вида, поэтому в такой конструкции все поверхностные лотки отвечают за сбор воды, а подземные трубопроводы самотёком передают её в систему эффективного водоотведения (канализационные сети).

Пошаговое руководство по обустройству ливневой канализации на участке

На начальном этапе обустройства ливневой канализации на участке осуществляется расчёт всей системы дождевой канализации, а также водоотвода от площадок с твёрдым покрытием и дорожек, включая асфальтированные парковочные зоны.

ливневая канализацияливневая канализация

Для оформления вывода собранной воды в специальный резервуар или выделенное вне пределов участка место может быть выбрана конструкция закрытого или открытого, а также смешанного типа. Оптимальный вариант выбирается в каждом конкретном случае строго индивидуально.

ливневая канализацияливневая канализация

Укладка желобов и трубопроводной системы в подготовленную траншею выполняется на специальную песчаную подушку толщиной не менее 10 см., которая прикрывается слоем геотекстиля. Для засыпки смонтированной ливневой канализации используется гравий.

Значение угла уклона, как рассчитать

Расчёт уклона — это важный этап обустройства системы водоотвода дождевых и талых вод, позволяющий предотвратить застой влаги внутри сети, заиливание и засорение водоотвода и появление канализационных запахов на участке. При этом максимальный уровень уклона не должен превышать 1,5 см на каждый метр трубы.

ливневая канализацияливневая канализация

Минимальные показатели уклона ливневой канализации в соответствии с действующими нормами СНиП напрямую зависят от диаметра прокладываемой трубопроводной системы, типа водовода и характеристик покрытия поверхностей (для открытых конструкций). Для асфальтированных каналов выдерживается уклон на уровне 0,3 см/м, а при наличии щебня и булыжника — в пределах 0,04-0,5 см/м.

Проектирование и схемы, размещение коллектора

Для создания проекта канализации ливневого типа используется топографический план участка (масштаб 1:500), данные геологического исследования и гидрогеологических условий строительства, план рельефа и застройки, ТУ подключения к централизованным системам. Немаловажное значение имеют также архитектурно-строительные особенности обслуживаемого строения.

ливневая канализацияливневая канализация

Непосредственный монтаж «ливнёвки» осуществляется только после разработки проекта применительно к конкретной территории, а также его последующего согласования во всех инстанциях. Особое внимание при проектировании обязательно уделяется трассировке, расчёту гидравлических параметров, конструированию монтируемых элементов системы и их связыванию в единое целое.

Монтаж компонентов ливневки

Самостоятельный монтаж всех компонентов дождевой канализации, как правило, не вызывает сложностей, но такой комплекс работ должен проводится с учётом основных требований, перечисленных в нормативной документации.

ливневая канализацияливневая канализация

Сначала выполняется разметка очищенной от мусора и лишней растительности площадки согласно утверждённому плану и составленной проектной документации. Для каждой ветки обязательно обустраивается отдельная трубопроводная система с контрольным колодцем.

ливневая канализацияливневая канализация

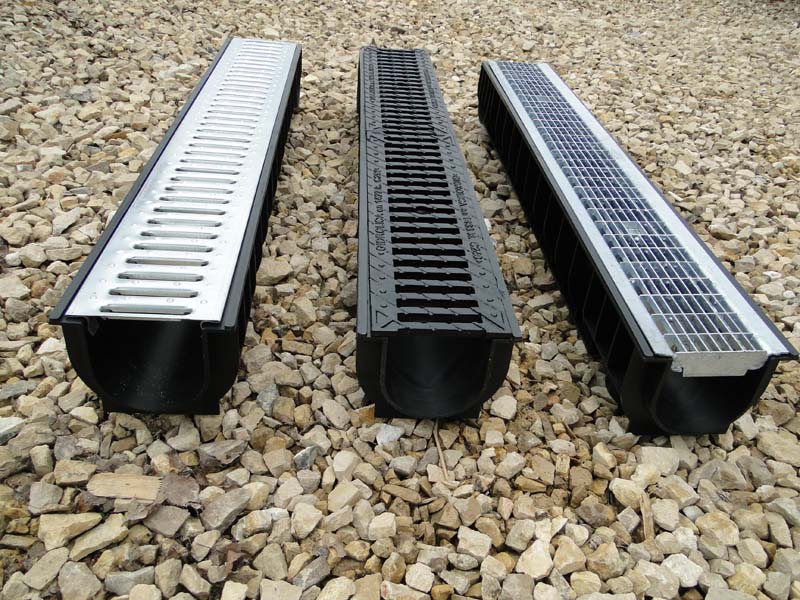

При наличии в проекте дождевой канализации линейных участков необходимо выкопать специальные траншеи для монтажа лотков на фундаментное основание или с фиксацией таких элементов при помощи цементного раствора.

ливневая канализацияливневая канализация

Стандартные решётки для ливневой канализации могут крепиться различными способами, включая применение специальных конструктивных защёлок, хомутов или классического болтового соединения.

ливневая канализацияливневая канализация

Завершающим этапом обустройства «ливнёвки» является проверочное испытание или пуск системы, который позволит проверить правильность всех выполненных работ и надёжность конструкции.

Процесс проверки начинается с кровли при отслеживании попадания стоков в дождевой приёмник, а затем — в основной коллектор и ливневый колодец.

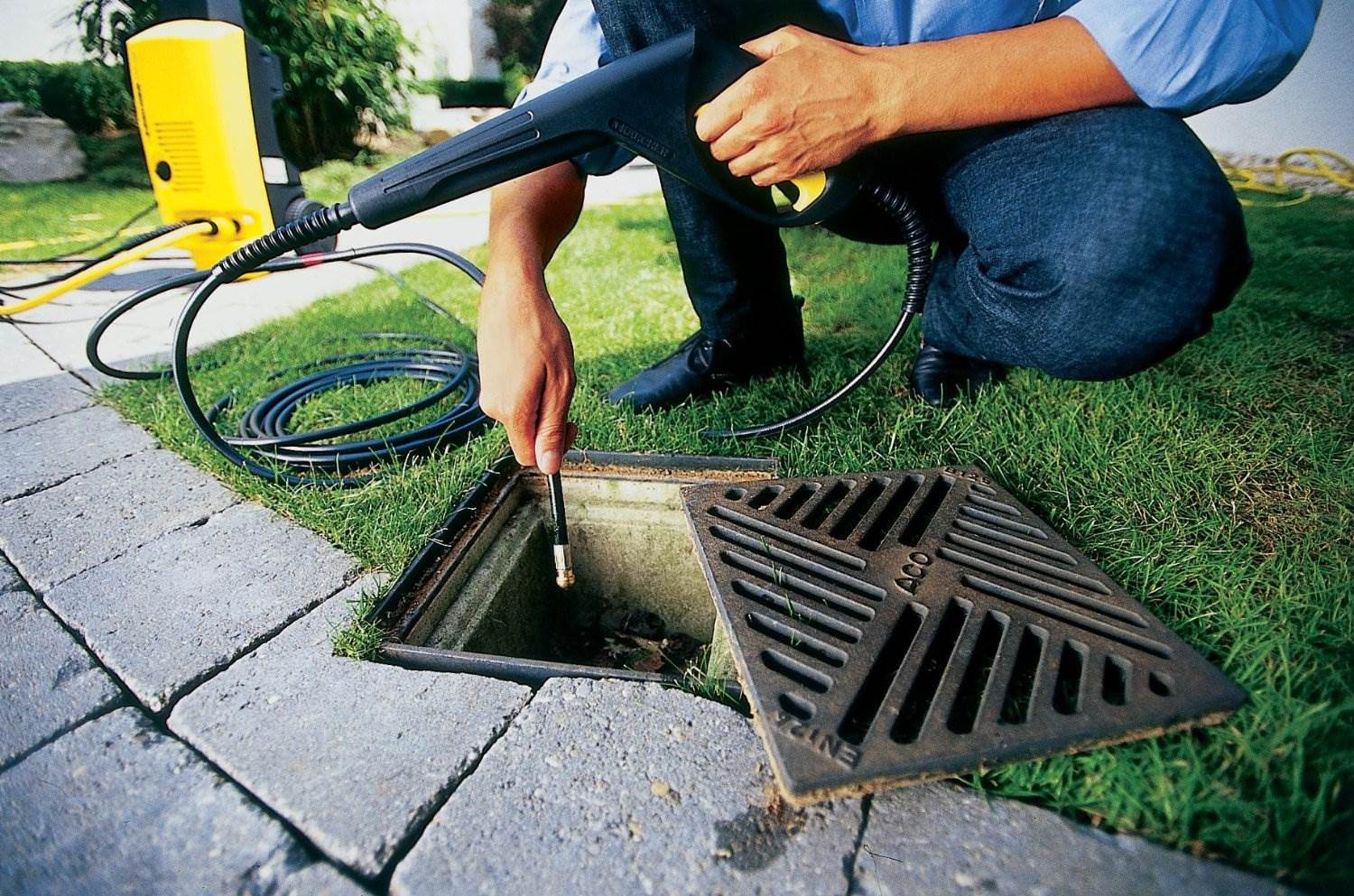

Эксплуатация и обслуживание ливневой и дренажной канализации: профилактика засоров

Обслуживание, ревизия и очистка позволяют сохранить работоспособность ливневой канализации и дренажной системы на протяжении длительного времени.

В процессе эксплуатации выпуски труб и дренажные колодцы должны быть обязательно надёжно закрыты заглушками или люками, что убережёт систему от загрязнения мусором. В стандартные мероприятия по обслуживанию и уходу входят:

  • регулярный осмотр дренажных колодцев и коллекторов после паводков или проливных дождей;
  • капитальная прочистка трубопроводной сети для удаления разных отложений и осадка со стенок и донной части.

Удаление осадка из колодца выполняется дренажным насосом для откачивания сточных вод и шлангом, подающим чистую воду.

ливневая канализацияливневая канализация

Капитальное обслуживание выполняется, как правило, каждые 10-15 лет: дренажные трубы промываются от наносов и наслоений и наносов. Промывка производится в двух направлениях, поэтому прогоняемая при помощи насоса вода должна протекать через трубы от начала и в сторону конца, а затем наоборот.

Помимо гидродинамического метода используется механический способ удаления засоров, термическая чистка и вариант применения химических реагентов, легко разрушающих осадок в трубопроводе.

Ремонт ливневой канализации

При ухудшении пропускной способности ливневую канализационную систему следует вскрыть с целью определения вышедших из строя сегментов и их замены.

Ремонтные работы выполняются максимально быстро, что позволит предотвратить затопление участка. Повреждённые коррозийными изменениями чугунные или стальные трубы обязательно заменяются пластиковыми трубопроводами.

ливневая канализацияливневая канализация

При необходимости организуется обогрев всей системы посредством качественного электрического кабеля, который прокладывается внутри водостока или снаружи, но под слоем теплоизолирующего негорючего материала. Допускается обогрев водоотвода саморегулирующимся или резистивным электрическим кабелем. Наиболее оптимальным является первый вариант, который прост в монтаже и обслуживании.

В последние годы пристальное внимание уделяется не только благоустройству ландшафта придомовой территории, но и обустройству эффективно функционирующей ливневой канализации. Такая система предотвращает негативное влияние избыточной влаги на постройки, а также почвенные характеристики приусадебной территории.

septikexpert.com

Ливневая канализация в частном доме: устройство и монтаж ливневки

Задумывались как устроена ливневая канализация в частном доме на участке? Рассмотрим подробнее устройство и установку ливневки-для двора с отводом стоков, а также основные элементы системы и порядок действий. Обо всем по порядку в данной статье.

                Дождевая или талая вода способна доставить владельцам частных домов или дач массу неприятностей. Лужи, раскисший грунт, сырость в подвальных помещениях — это далеко не полный список проблем, вызванных сточными водами. Решение вопроса — ливневая канализация в частном доме. Она обеспечивает отвод излишней влаги в заранее отведенные участки. Устройство системы не представляет принципиальной сложности. Удаление стоков может быть реализовано своими руками. Рассмотрим вопрос внимательнее.

Назначение, особенности системы

                Ливневая канализация (или просто ливневка) — это система отведения дождевой или талой воды. Она представляет собой комплекс дренажных лотков или трубопроводов, по которым стоки направляются в точку сброса. Принципиальным отличием от бытовых или промышленных систем является отсутствие сливных отверстий и необходимость организации сбора воды. Кроме этого, периодичность работы ливневки зависит от погодных условий. В теплое время года система может простаивать месяцами. С наступлением холодов работа ливневой канализации прекращается.

                Устройство ливневой канализации — надежный способ защиты участка и фундамента дома от размывания.  Правильная прокладка дренажных каналов исключает образование луж на дворе, обеспечивает организованный сбор, очистку и удаления излишков воды. В качестве точек сброса используются водоемы, овраги или методика инфильтрации в грунт.

Устройство ливневой канализации

Устройство ливневой канализации в частном доме заметно отличается от систем бытового или промышленного типа. Здесь не допускается присутствие мусора или твердых частиц. Стоки поступают в трубопроводы только пройдя фильтрацию. Песок отстаивается в приемных колодцах и периодически вычищается оттуда по мере наполнения. Это важный момент, поскольку система функционирует только во время дождя. Если внутри труб окажутся посторонние предметы, они быстро образуют сложные засоры.

Существует две разновидности ливневых систем:

  • открытая, представленная сетью лотков, по которым отводятся излишки воды;
  • закрытая. Это сеть подземных трубопроводов и колодцев.

Как правило, ливневая канализация на участке дачного или частного дома представляет собой смешанную систему. Она состоит из открытого участка, соединенного с подземной сетью. Такая конструкция сокращает расходы и трудозатраты. Уход и очистка дренажных лотков не требует особых усилий и выполняется в течение небольшого времени. Закрытая часть используется только для подведения стоков к коллектору или дренажным колодцам.

Основными объектами защиты являются фундамент и подвал. Для отсечки стоков по периметру отмостки надо сделать замкнутый дренажный контур из лотков открытого типа. Он соединен с приемными элементами водосточной системы кровли (дождеприемниками). Стоки попадают в открытые желоба, откуда направляются в коллекторы. Если позволяет состав грунта, из колодцев вода впитывается в почву и никуда больше не отводится. Такая схема удобна, но на практике она возможна не всегда. Поглощение влаги — процесс медленный, во время сильного ливня коллектор быстро переполнится, и стоки разольются по всей площади участка. В таких ситуациях либо выбирают емкость, соответствующую максимальному объему стоков, либо используют схему ливневки для двора с отводом в канализацию. Если грунт на участке глинистый и не позволяет воде впитываться, прокладывают подземные трубопроводы с присоединением к магистральной ветке ливневой канализации.

Основные компоненты системы дренажа

                В составе ливневой канализации на даче или в частном доме используются следующие элементы:

  • дождеприемники. Устанавливаются под водосточными трубами;
  • открытые желоба. Укладываются по периметру дома вплотную к наружной кромке отмостки. Кроме этого, могут использоваться для подачи стоков в коллектор;
  • закрытые трубопроводы, погруженные в грунт. Они сохраняют возможность использования почвы для посадки растений, благоустройства участка;
  • придверные поддоны. Это емкости, накрытые решетками. Установка перед входом исключает возможность образования лужи;
  •  смотровые колодцы. Используются для очистки, ревизий или иных ремонтных работ;
  • пескоуловители. Это емкости, выполняющие роль отстойников для взвешенных частиц. Тяжелая фракция оседает на дно и впоследствии извлекается из резервуара. Очищенная вода выводится через перелив;
  • коллекторный колодец. Являются конечными пунктами сбора стоков для фильтрации в почву.
Схема как устроена ливневая канализация в частном доме
Схема как устроена ливневая канализация в частном доме

Ливневка — самотечная система. Все элементы установлены под определенным уклоном. Строгих требований относительно глубины погружения трубопроводов не имеется, так как в холодное время года дождей нет, а летом вода не замерзнет. Это несколько упрощает монтаж ливневой канализации, снижая объем земляных работ. Минимальная глубина погружения труб диаметром 50 мм составляет 300 мм. С увеличением сечения трубопроводов возрастает и уровень закладки, достигая 700 мм.

Вам также может понравиться:

Расчет ливневой канализации: пример и основные правила!

Сети ливневой канализации: правила, уклон и глубина заложения!

Насос для канализации в квартире для кухни: принцип работы, преимущества, виды!

Порядок монтажных работ

В отличие от наружных элементов, установка ливневой канализации закрытого типа производится только на стадии строительства. Большие объемы земляных работ в условиях благоустроенного участка выполняются крайне редко. Если площадь обслуживаемой зоны невелика, проще провести сеть наружных каналов до коллектора, или вывести их наружу до точки сброса.

Рассмотрим, как создается ливневая канализация в частном доме своими руками. Порядок действий:

подготовка. Определяется схема прокладки каналов, точки размещения колодцев и коллекторов. Рассчитывается объем резервуаров и сечение труб;

  • разметка. На территории участка отмечаются точки размещения коллектора, смотровых колодцев, определяются оси траншей под лотки или подземные трубы;
  • земляные работы. По разметке выкапывают траншеи, делаются углубления под емкости и резервуары;
  • погружение и установка емкостей. Коллектор, колодцы и прочие крупные элементы системы размещают в гнездах, ориентируют по осям труб и фиксируют положение;
  • монтаж труб ливневой канализации. Производится укладка сети с заданным уклоном. Все действия необходимо постоянно сверять со схемой, составленной во время подготовительного этапа. Монтаж труб начинают от дождеприемников (или промежуточных коллекторов), а завершают подключением к основному резервуару;
  • засыпка труб слоем гравия. Он используется в качестве утеплителя, сохраняя более высокую температуру. Это не дает замерзнуть остаткам воды, если они имеются. Такая технология не сможет обеспечить сохранность заполненных труб, но для остатков воды этот способ вполне годится;
  • засыпка траншей и пазух элементов системы. Все углубления заполняются вынутым грунтом. Поверхность уплотняют до среднего состояния. Важно сохранить прочность верхнего слоя грунта, но не повредить трубы от излишней нагрузки сверху.

Все работы выполняются параллельно с постройкой дома, чтобы впоследствии не пришлось снова производить земляные работы. Это опасно для фундамента, создает возможность нарушения тепло- и гидроизоляции основания.

Видеообзор:

Всё полезное о канализации — gidkanal.ru

GidKanal | Яндекс Дзен

gidkanal.ru

это система водоотведения, устройство вокруг частного дома, на участке своими руками

При покупке участка и дома за городом, необходимо позаботиться о многом. Системы безопасности, контроль возгорания, охрана территории, ее озеленение. В суматохе дел забываются такие вещи, как отвод сточных вод с территории. Скопление талой воды негативно влияет на грунт дома и земельный участок. С этой задачей отлично справляется ливневая канализация. Что это такое и как она влияет на жизнь в своем доме – далее в статье.

Виды ливневой системы водоотведения

Ливневая система водоотведения – главная помощь отведения сточных дождевых и талых вод с участка при эксплуатации на нем жилого дома. Скопление большого количества воды после дождя или остатков талого снега имеет непосредственное влияние на урожай, состояние и разрушение элементов здания. Чтобы избежать разрушения фундамента, трещин и сколов в элементах частного дома, устанавливают ливневую канализацию, которую в народе называют «ливневка». Ливневая канализация состоит из различных труб, сифонов, заглушек и т.д. Эти элементы включены в ее схему, и при установке учитываются в строгом порядке. Для такого типа стока лишней воды с участка есть одна цель – единым потоком избавиться от лишней влаги, направляя его в канализацию.

В частном доме это необходимо учитывать еще при моделировании участка. Создавая модель, можно расположить ливневку так, что она не будет создавать неудобств.

Существует несколько видов ливневой системы водоотведения, выбирать которую следует на свое усмотрение

Существует несколько видов ливневой системы водоотведения, выбирать которую следует на свое усмотрение

Вся система ливневой канализации состоит из элементов, установку которых лучше доверить профессионалам. Устройство ливневой канализации бывает 3 типов: открытого, закрытого и смешанного. При установке своими руками, необходимо четко соблюдать все правила совмещения элементов и крепления.

Особенности типов ливневки:

  1. Открытый тип. Зачастую применяется на частных участках. При помощи специального раствора, создается определённая система каналов в почву. Укрывается специальными решетками. Они являются съемными. Ковка решеток может отлично сочетаться с ландшафтом на участке.
  2. Закрытый тип. Применяется на участках с большой площадью. Все элементы устанавливаются в грунт. Вода проходит путь по такой канализации, и при помощи насоса откачивается из нее. Такой вид канализации устанавливают не просто на даче, а по территории всего загородного поселка.
  3. Смешанный тип. Сбор воды происходит на поверхности земли, а ее перегонка под землей. Ливнестоки установлены таким образом, что вода самостоятельно переходит по ним.

Монтаж и установка такого вида водостока бывает точечной и линейной. Точечная установка помогает собрать всю воду на крыше. Сток и трубы являются своеобразным проводником воды в этой системе. Дождь и растаявший снег попадают в отверстие дождеприемника и уходят в колодец под определенным уклоном. Вода уходит за территорию участка по трубам, расположенным вокруг или впитывается грунтом. В колодце необходимо наличие определенного управления уровнем воды на случай большого ее скопления. Такой вид канализации может быть и на земле, с установленной на ней решеткой для исключения попадания в нее загрязнений.

При линейном монтаже канализация используется, как продолжение точечного монтажа, или как отдельная система для отвода воды. Устанавливать такую канализацию любят, используя дорожные направления.

Ливневка – это отвод сточных вод: важность схемы

Перед тем, как сделать ливнестоки, необходимо определиться со схемой ее прокладки. Расположение выбирают, исходя из мест с большим скоплением воды. Чаще всего, это места с вертикальными водостоками. Под них необходимо установить прибор для сбора воды конусного вида. Поэтому нулевой точкой в координатах установки отвода воды будет пункт ее скопления.

Перед тем как устанавливать всю эту систему, рисуется схема, вносятся все основные размеры.

Все сборники воды объединяют. Позже их соединяют при помощи желоба с колодцем. Именно так вся вода уходит с крыши. Колодцы выбирают, основываясь на материал, который идет при изготовлении такой конструкции. Самый экономичный вариант из кирпича, а более дорогой – из полимера.

Перед строительством ливневки обязательно нужно ознакомиться с ее схемой

Перед строительством ливневки обязательно нужно ознакомиться с ее схемой

Что учитывается в схеме:

  • Параметры труб: длина, ширина, материал;
  • Сколько фитингов необходимо для установки;
  • Количество сборников воды;
  • Количество водоотводных колодцев.

На данный момент полимерные материалы являются лидерами по применению. Рекомендуется устанавливать цельные емкости. А вот колодец из металла придется собирать, и делать эту процедуру неоднократно.

Необходимые элементы и установка ливневой канализации в частном доме

Наружная ливневая канализация в доме является защитником грунта, урожая и здания. При мягком и влажном грунте само здание становится неустойчивым и опасным. Оно может осесть или наклониться, что приведет к большим нагрузкам на стены и может быть опасно для проживающих в нем людей.

Важным элементом ливневой канализации является как желоб, так и дождеприемник

Важным элементом ливневой канализации является как желоб, так и дождеприемник

Что комплектует ливневую канализацию:

  1. Желоб или лоток. Они располагаются на земле или под ней. Монтируются под углом к водостоку. При помощи лотков, вода направляется к стоку и за пределы участка.
  2. Дождеприемник. Собирает воду с поверхностей, расположенных над землей – крыш и навесов. Устанавливается под трубами стока воды. Они, как корзины, собирают в себе всю воду, и транспортируют ее в нужное место.
  3. Колодцы для осмотра. Такое устройство предназначено для установления степени загрязненности стока.
  4. Уловитель мусора. Устанавливается поверх стоков для отвода частиц, забивающих сток.

При монтаже ливнестока, нужно подтвердить наличие водосточных труб и систем отвода воды. Под определенным углом копается траншея. Дно ее утрамбовывается и засыпается подушка. В данном случае не исключено использование дренажа. Котлован копается для установки водосборника, и размещается емкость или резервуар из бетона. На подушку кладутся трубы, соединяются и герметизируются. Система готова к работе.

Уловитель мусора устанавливается на стыках. А на изгибах устанавливают люк для просмотра.

Проверяется работа, и выявляются ошибки установки экспериментальным путем. Все засыпается грунтом и закрывается решетками. Именно в таком порядке и устанавливается система стока воды в частном доме. Крыши должны объединяться единой системой стоков – такой вариант называется елочкой. Если канализация смонтирована правильно, то ее использование будет совсем незаметно для хозяина, а слякоть и лужи исчезнут с участка на радость близким.

Устройство ливневой канализации и технология

Установку ливневки лучше доверить людям с большим опытом подобной работы. Но если уж приходится устанавливать ее самостоятельно, необходимо помнить о технологии процесса. Например, при установке стока необходимо учитывать сторону, на которую делается уклон. Его надо делать в сторону стока воды.

Для обустройства ливневой канализации лучше обратиться за помощью к специалистам

Для обустройства ливневой канализации лучше обратиться за помощью к специалистам

Что необходимо учитывать:

  1. Помимо материала, учитывается и его расположение. Например, лучше отказаться от большого количества поворотов и углового размещения.
  2. Герметичное соединение позволяет всей системе быть надежной защитой от лишней влаги. При отсутствии герметичности, вода будет просачиваться в грунт или скапливаться в неположенных местах, что приводит к полной бессмысленности водостока.
  3. При уклоне, главное правило – не задерживать воду. Необходимо учитывать, что зимой вода быстро замерзает. Большие перепады температуры обеспечивают ее в большом количестве, а мороз ее замораживает. Это в дальнейшем приводит к засорению стока.
  4. Перед монтажом учитывается количество всех элементов. Включаются даже элементы защиты от мусора.

Так как работа проходит под постоянным воздействием влаги, то и материал нужно выбирать стойкий к этому элементу – ровный и прочный. Трубы-гофры лучше не использовать – они будут засоряться чаще обычных. Если водопровод длинный, то необходимо установить побольше колодцев для просмотра наличия протечек или засорения. Это необходимо для своевременного ремонта и прочистки.

Система ливневой канализации: уход

Нет необходимости постоянно вызывать специалиста для чистки и ухода за ливневкой. Это можно выполнить самостоятельно. После сильных дождей необходимо прочистить лотки и желоба от песка и грязи. Необходимо постоянно чистить приемники влаги и дождя и соблюдать правила эксплуатации. Если вода начинает скапливаться и кажется, что система не справляется со своей задачей, то ее ремонтируют.

Для того чтобы система ливневой канализации не засорялась, за ней необходимо тщательно ухаживать

Для того чтобы система ливневой канализации не засорялась, за ней необходимо тщательно ухаживать

Ремонт и замена неисправности:

  • Ливневку вскрывают и осматривают;
  • Испорченные элементы меняют на новые;
  • Тестируют систему;
  • Засыпают грунтом;

Работа выполняется очень быстро, чтобы избежать затопления территории водой, особенно, если в функцию канализации входит очищение воды. Отличной помощью при ремонте станет гидрозатвор, помогающий сбросить уровень воды. Необходимо учитывать долговечность элементов при работе с водой. Любой материал под ее воздействием будет портиться и ржаветь.

Вместо ржавых деталей устанавливаются новые, пластиковые.

Устройство ливневой канализации (видео)

Учитывая полезные свойства такого способа сбора лишней воды с участка, совсем не замечаешь его минусов. При правильной эксплуатации и своевременном уходе, и ремонте, они не будут мешать жить. Вода будет исчезать с участка, будто не появлялась, а надежность стен и фундамента дома будет под контролем. Тем более, при чистке такой канализации можно не переживать за растения на участке – перебора с влагой и гниения не будет, ее расположение можно учитывать на стадии проекта, что позволит сохранить дизайн и ландшафт. Использование этой системы в частном доме навсегда избавит от головной боли по весне и после осенних дождей. Дом будет надежно стоять, а урожай радовать.

Примеры ливневки (фото)

homeli.ru

разновидности, принципы устройства, обслуживание системы

Ливневая канализация вокруг домаВ настоящее время довольно актуальным становится решение такой задачи, как установка системы ливневого водоотведения. Особенно озабочены этим хозяева частных загородных домов и владельцы разнообразных промышленных объектов. Такая система начинает пользоваться большой популярностью благодаря тому, что имеет высокую эффективность и довольно приемлемую цену. Монтируется ливневка обычно во время возведения самого дома, при этом можно выбрать любой понравившийся материал, а ливневые решетки сделать необходимой глубины и толщины.

Для чего необходима система водоотведения

Владельцы частных домов, дачных участков или коттеджей должны обязательно устанавливать систему ливневого водоотведения, необходимую также для выведения вод, возникших в результате таяния снега. Это важно, иначе, в противном случае, загородные участки превратятся в небольшие болотца. Особенно актуально это для местностей, располагающихся в низинах. Установленные в таких местах системы водоотведения замечательно справляются со своими обязанностями:

  • начинают собирать воду со всего участка в дренажную систему, не позволяя ей скапливаться;
  • очищают ее от разнообразных примесей;
  • осуществляют отвод в места сброса за пределы участка.

Таким же образом системы функционируют и на промышленных предприятиях и объектах сферы обслуживания. Так как образующиеся там сточные воды практически всегда обладают специфическим составом (имеют механические примеси, нефтепродукты, химические вещества, моющие средства, масла в большом количестве), то такие системы оснащают таким образом, чтобы на выходе такие воды имели полное соответствие предъявляемым к ним санитарным нормам. Такие нормы ужесточаются с каждым годом, вводя в жизнь новые экологические стандарты, и поэтому современные системы ливневого водоотведения для промышленных предприятий становятся все более востребованными.

Устройство системы ливневого водоотведения

Устройство ливневой канализацииВсе системы водоотведения построены по одному и тому же принципу, который замечательно зарекомендовал себя на практике. Она имеет несколько ступеней, каждая из которых призвана удалять конкретный вид загрязнений из сточных вод.

В первой ступени, называемой пескоотделителем, начинают осаждаться твердые примеси. Попадая в емкость, стоки начинают замедлять скорость своего течения, и на ее дно происходит оседание песка и других довольно тяжелых механических включений.

Вторая ступень – маслобензоотделитель, она начинает отделять масла, жиры и примеси, которые представляют собой включения дизельного топлива и бензина. Сепарация осуществляется таким же образом, что и в пескоотделителе, только в этом случае примеси из-за того, что удельный вес их намного меньше, чем у воды, не оседают на дно, а наоборот, начинают всплывать на поверхность и там скапливаются. Чтобы некоторые частички начинали скапливаться в значительные массы, стоки пропускают через специальный фильтр, который представляет собой набор довольно тонких пластин. Изготавливаются они из такого материала, к которому не могут прилипнуть жиры и масла.

Сточные воды на третьей стадии очистки проходят через специальный угольный фильтр и доочищаются, а на четвертой (последней) обрабатываются ультрафиолетовым излучением, который убивает все вредные микроорганизмы. Затем сточные воды прибывают к месту сброса и имеют уже ту степень очистки, при которой они считаются совершенно безопасными для окружающей среды.

Разновидности ливневой канализации

Виды ливневого водоотведенияВ зависимости от способа выполнения система ливневой канализации может быть с точечным или линейным водоотведением, у которых есть свои преимущества и недостатки.

Система ливневой канализации с точечным водоотведением состоит из дождеприемников, которые закрыты решетками. Устанавливают их в таких местах, где скапливается много талых и дождевых вод: в дверных приямках, в местах использования технической воды, под водосточными трубами. При выполнении канализации точечного типа на площадках, имеющих водонепроницаемое покрытие, выдерживают конвертный уклон в сторону дождеприемника. Вода после сбора начинает проходить по трубам к системе фильтров, отстойников и пескоуловителей, после чего проникает в общую магистраль.

Преимущество такой системы заключается в следующем:

  • простота монтажа;
  • удобство эксплуатации;
  • безопасность;
  • большая пропускная способность при сборе воды с крыш домов.

Недостатки – это довольно сложная установка ливневой канализации такого типа для осушения поверхности тротуаров и крупных дорог.

Линейная канализация представляет собой систему желобов, имеющих уклон в сторону коллекторного колодца. Она в основном используется для удаления дождевой воды с пешеходной и проезжей части, а также асфальтированных площадок. Такая ливневка выполняется с использованием пескоуловителей и мусоросборников, потому что в нее часто попадает уличный мусор и большое количество песка. Для обеспечения безопасности и удобства эксплуатации используют заслонки, решетки и трапы.

К преимуществам такой системы относится то, что с асфальтированных дорог и тротуаров осуществляется водоотведение в больших объемах. Существенным недостатком является необходимость систематического обслуживания и удаление мусора и песка из желобов, а также возможность быстрого засорения.

Обслуживание системы ливневого водоотведения

Как следить за ливневой канализациейОбслуживание ливневой канализации заключается в следующем:

  • своевременная прочистка;
  • удаление песка и мусора из труб и желобов.

Для этого необходимо вскрыть защитные решетки. Если есть необходимость, их ремонтируют или заменяют на новые. Трубы на протяженных участках прочищают через смотровые колодцы. Кроме этого, проводят проверку правильности работы контрольных датчиков.

Своевременная очистка ливневой канализации необходима не только для того, чтобы она работала безотказно. Ил и мусор, которые оседают на дне, способны накапливать вредные вещества, увеличивая концентрацию в сточных водах соединений тяжелых металлов. Это очень плохо сказывается на экологии. Особое внимание необходимо уделить очистке ливневой канализации там, где выпуск воды осуществляется непосредственно в водоем или грунт.

Заключение

Таким образом, система ливневого водоотведения набирает все большую популярность. Особенно актуально это для владельцев загородных домов, у которых без установки такой системы участки могут превратиться в болота в результате продолжительных дождей. Чтобы установить ее, можно воспользоваться услугами специалистов, а можно попробовать выполнить своими руками.

stoki.guru

делаем своими руками :: SYL.ru

При строительстве дачи или частного дома с покатой крышей нужно продумать вопрос об устройстве слива водных потоков с крыши: куда направить движение дождевой воды, чтобы она не подмывала строение или не затапливала двор. Для работ по установке ливневых систем водоотведения можно вызвать бригаду строителей, а можно самостоятельно сделать все необходимое своими руками.

Для этого нужно ознакомиться с основными материалами и правилами крепления деталей на крыше, на стенах здания. Также большая работа предстоит по организации стока дождевой воды в специально отведенные для этого резервуары или вывода воды в водные источники, находящиеся рядом с земельным участком. Прочитав материал статьи, вы сможете спокойно выполнить работы по установке ливневых систем водоотведения своими руками.

Составные части системы

Многие хозяева думают, что вполне достаточно, если на крыше дома установить водосточную трубу с крыши до поверхности земли. Но в действительности ливневая система водоотведения с крыши здания состоит из нескольких важных элементов, каждый из которых выполняет свою определенную функцию. Рассмотрим, какие этапы проходит сточная вода на своем пути.

1. Горизонтальный водосток. Включает в себя систему труб, желобов и леек, установленных по периметру крыши здания. Их задача - сбор и отведение дождевой воды с поверхности кровли.

ливневые системы водоотведения

2. Вертикальный водосток. Это трубы, которые устанавливаются на специальных кронштейнах на стенах. Они транспортируют воду с крыши на уровень земли. Устанавливаются такие трубы под лейками, в основном, в углах или посредине дома.

3. Колодцы точечного сбора сливной воды. Они выкапываются в земле под каждой водосточной трубой.

4. Ливневая канализация. Сюда входят различные лотки или трубы, которые устанавливаются для передачи сливной воды в центральную канализацию, дренажные ямы или для спуска на склоны или в реку.

Основные задачи системы

Многие при постройке дома, особенно в сельской местности или на дачных участках, не выполняют всех необходимых требований по установке правильного механизма сбора и доставки дождевой воды. Некоторые ограничиваются водосточными трубами, выведенными на грунт. Однако даже при слабом дождевом потоке проблема скапливания воды остается. Со временем может повредиться фундамент, потрескаться цемент.

ливневые системы водоотведения с крыши

Правильная установка ливневых систем водоотведения подразумевает четкое исполнение трех задач при монтаже:

  • сбор воды с крыши;
  • спуск ее на поверхность земли;
  • утилизация в систему канализации или в другое место.

Рассмотрим подробнее, как решить эти вопросы.

Кровельные работы

Работы по установке ливневых систем водоотведения начинают с крыши здания. Нужно составить схемы крыши и наметить расположение воронок и диаметр водостоков. Самым удобным их расположением считается расстояние не более 10 метров. Тогда общий уклон не будет слишком крутым.

Расчёт объема воронки высчитывается прямо пропорционально площади крыши. На 1 метр кровли – 1,5 кв. см сечения воронки. Например, если площадь поверхности крыши 40 кв. метров, то воронка будет иметь в сечении 40 х 1,5 = 60 кв. см. Если жилая территория находится в засушливом районе, то объем может быть и меньше, и наоборот, если регион с высоким уровнем годовых осадков, то нужно скорректировать это значение в большую сторону.

ливневая система водоотведения с крыши здания

Материал

Дальше нужно закупить материал для водостока. Это трубы, воронки, кронштейны, карнизный профиль, кровельный желоб, переходные элементы, угловые элементы. Изготавливают ливневые системы водоотведения из оцинковки, из оцинкованной стали с полимерным покрытием, пластиковые. Медные, алюминиевые, стальные с цинк-титановым покрытием используют крайне редко, на заказ. Они выполняют также декоративную функцию, украшая интерьер здания.

Самый большой срок службы у металлических ливневок. Цвет изделий можно подобрать под цвет крыши или дома. В хорошем состоянии они могут быть не менее 50 лет, прекрасно выдерживают тяжесть снега и напор воды любой мощности. Сейчас очень популярны пластиковые стоки. Они очень легкие, прочно соединяются между собой на клеевой основе или на резинках, служат до 30 лет, имеют отличную герметичность и аккуратный вид. Из недостатков нужно подчеркнуть относительную хрупкость. Могут возникнуть механические повреждения после сильных морозов или обледенения, иногда не выдерживают тяжести снега зимой. Но это происходит только в случае экстремальных морозов.

Монтажные работы

При установке ливневых систем водоотведения с крыши существует несколько способов крепления: с помощью металлических крюков на основании крыши или на кронштейны, которые фиксируются к торцевой части доски или стропилам. Первый вариант более надежен и выдержит напор снега. Его используют в регионах с обильными осадками. Крюки заводят под основание крыши на разном расстоянии для образования необходимого уклона карниза в сторону воронки.

Второй тип установки применяют для пластиковых изделий, шурупы при сильном натиске могут быть вырваны. Поэтому такой метод установки ливневых систем водоотведения подойдет для регионов с теплым сухим климатом. Монтаж подобных изделий простой, начинать работы можно после того, как полностью готова кровля. Уклон карнизного желоба достигается установкой держателей на разной высоте.

ливневая система водоотведения на даче

Для удобства нужно натянуть шнур, чтобы уклон был равномерным. Часто мастера сначала устанавливают воронки, а уже потом подводят к ней сливные желоба. При необходимости изделия выпиливаются по размеру. Металл режут кровельными ножницами, а пластик выпиливается ножовкой. На углах ставится либо заглушка, либо наружный или внутренний соединительный уголок.

Стыки на соединениях деталей конструкции нужно обязательно намазать герметиком, например, силиконом. Есть уплотнители – клеевые или без клея. На воронках должен быть небольшой зазор для температурных деформаций материала. Расстояние до стен дома зависит от материала. В основном оно предусмотрено фирмой-производителем. Внизу на водосточной трубе устанавливается колено с выносом воды на большое расстояние от дома, под углом в 45 градусов. Нижний край трубы должен быть на высоте не менее 20 см от поверхности земли.

Куда направить воду на даче?

Если частный дом или дачный участок расположены в регионе с частыми дождями, то собрать всю дождевую воду в бочки для дальнейшего полива огорода не получится, нужна ливневая система водоотведения участка, проведенная под землей. Для этого в некотором отдалении от дома потребуется вырыть и укрепить колодец. Глубина его зависит от количества осадков, выпадающих в течении года. К нему под наклоном от каждого водостока необходимо вырыть траншею, в которую закладывается труба, отводящая воду с крыши в колодец.

ливневые системы водоотведения своими руками

Таких колодцев понадобится, как минимум, два. По одному с каждой стороны дома. Желательно поставить фильтры для падающего мусора, чтобы трубы не забивались опавшей листвой и грунтом.

В регионах, где осадков выпадает мало, вода ценится из-за сухости климата, можно просто скапливать ее в бочках возле стен дома. Потом ее используют для хозяйских нужд, полива клумб или огорода. Водосточная труба в таком варианте будет короче, до уровня бочки или другого резервуара.

ливневые системы водоотведения для азс

Чтобы осуществлять полив при помощи шланга, бочку можно поставить на возвышение, к примеру, из кирпичей, как показано на фото, и установить кран. Если воду использовать в бытовых целях, тогда этого не понадобится.

Дом на вершине холма

Если частный дом или дача находятся на холме или другом возвышении, тогда ливневые системы водоотведения не потребуют подземных сооружений и резервуаров. Лишняя вода из труб может быть спущена просто в овраг, в низину или канаву, расположенную недалеко. Для этого потребуется только прорыть небольшую траншею в сторону ската, обложить ее дно пленкой и засыпать галькой или мелкими камешками.

ливневая система водоотведения участка

По имеющемуся уклону вода сама, без усилий со стороны человека, будет стекать в нужную сторону. Такую ливневую систему водоотведения на даче можно украсить большими валунами по краям, получится небольшой водопад, который придаст интерьеру участка природный внешний вид.

Ливневая канализация в городе

В центре города, где мало открытой земли и нежелательны лужи с лишней водой после дождя, также устанавливается подземная ливневая канализация, которая с поверхности земли выглядит как металлические решетки квадратной или вытянутой формы вдоль всего тротуара.

ливневая канализация

Под землей эти стоки соединяются в трубу, которая имеет подводку в канализационную систему города. Таким же образом устанавливаются ливневые системы водоотведения для АЗС.

Полезные советы

При покупке материалов для ливневых систем нужно обязательно брать инструкцию по установке. Дилеры должны предоставить инструкцию на русском языке. Также подобную информацию можно найти в интернете на официальном сайте производителя.

В регионах с частыми снегопадами рекомендуется установить снегодержатели на кровлю. Хорошо, если на карнизах будут электрообогреватели, которые не дадут образоваться льду и скапливаться снегу на карнизных желобах. Так они дольше прослужат.

www.syl.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
