Лестницы фото гусиный шаг – виды, расчет, чертежи и монтажные работы

Как сделать лестницу Гусиный шаг своими руками

Одним из самых необычных вариантов решения проблемы с площадью и перемещением между этажами в частных домах является постройка лестницы гусиный шаг. Особенность конструкции изготовления такой лестницы заключается в конфигурации ступеней, а точнее в их размещении. Гусиный шаг часто делается под углом в 45º, но можно встретить и варианты, которые поднимаются под 70º. При решении жилищной проблемы следует избегать использования «гусиного шага» как основной лестницы из-за определённого неудобства при использовании.

Важно! Лестница, выполненная в стиле Гусиный шаг – это модульная лестница.

Для полноты восприятия советую ознакомиться с таким видео:

Универсальным является и возможность подбора материала, из которого будет сделан гусиный шаг. Так, благодаря простоте обработки лидерство удерживает исполнение из дерева. Для эстетической красоты могут применяться металл или стекло. Конструкция гусиного шага состоит из таких деталей:

Если ознакомится с отзывами, то можно узнать, что не все однозначны в их оценке. Основные пункты, по которым к ним имеют претензии – это их небезопасность в эксплуатации и неудобства при переноске громоздких вещей. Но при правильном планировании негативные аспекты гусиного шага можно запросто свести к нулю. Предлагаю внимательно посмотреть на данный чертеж:

Приступая к расчету, следует помнить, что часть значений являются постоянными (например, расстояние от потолка до пола) и изменяться не будут. Основываясь на постоянных значениях, следует помнить, что именно от них зависит высота гусиного шага и количество ступенек, который в ней будет. Также посмотрев на общую схему вверху, можно заметить, что на такую лестницу пойдёт значительно меньше материалов, нежели на лестницы других конструкций. Ориентируясь по самым популярным вариантам расстояния от потолка к полу, была составлена таблица:

Основываясь на этих данных можно уже сейчас сказать, сколько будет иметь ступенек гусиный шаг, в зависимости от высоты комнат. Можно подобрать и свою вариацию реализации — главное, чтобы было удобно. Лестничный проем, от ступенек к потолку верхнего этажа должен быть не менее 2-х метров, чтобы избежать возможности удара головой. А для ширины ступенек можно использовать формулу: их ширина составляет 1/20 от общей ширины лестницы. Т.е. если ширина гусиного шага составляет 60 сантиметров, то ширина ступеньки должна быть 3 сантиметра.

Если желание собирать гусиный шаг всё ещё есть, то стоит перейти к нюансам практической реализации постройки. Первоначально необходимо решить два самых главных вопроса: из какой древесины делать гусиный шаг и на чем его делать. В качестве дерева можно последовать многочисленным советам и выбрать дуб, бук или лиственницу. Можно и поэкспериментировать с другими сортами деревьев, но выбирать липу или сосну – не лучший вариант. Они являются представителями «мягких» сортов, которые не очень подходят для значительных нагрузок. Древесина, используемая для лестниц должна быть качественно просушенной, а также на ней должны отсутствовать сучки, которые негативно влияют на прочность досок.

Следует выбрать, на чем будет стоять гусиный шаг – на тетивах или косоурах. Так как это практичная инструкция, то необходимо выбрать что-то одно – мы рассмотрим первый вариант. Для высоты на 3 метра, по варианту размещенной ранее таблицы, подойдёт брусок с такими параметрами: ширина – 30 см, высота – 6 см. Длину необходимо посчитать с помощью теоремы Пифагора.

Важно! Следует ввести небольшой экскурс в математику и напомнить уже забытые уроки из школы. Сумма квадратов катетов равняется квадрату гипотенузы.

Так, если катет a = 4 метра, а катет b = 3 метра, то квадрат гипотенузы будет: 16 + 9 = 25. Корень из 25 равняется 5, то длина балки будет 5 метров. Вот небольшая иллюстрации, которая на практическом примере покажет, что и как:

Когда параметры известны, то можно переходить к непосредственно разметке тетивы и размещению ступеней. Для избегания травматических ситуаций следует размещать ступеньки строго горизонтально. Чтобы несущие получились одинаковыми, размечать их под ступеньки следует тогда, когда первая тетива уже размечена и прорезаны пазы для ступенек. Тогда остаётся просто перенести все данные с первой на вторую. При разметке не следует забывать, что «гусиный шаг» получил свое название не просто так, а за подражание настоящему гусиному шагу, поэтому ступеньки должны чередоваться, как это показано на фотографиях.

Для изготовления самой ступеньки необходимо взять брусок, которые позволит получить запланированные ранее ступеньки. Прежде, чем трудится над приданием необходимой формы, следует сделать необходимые разметки, которые позволят работать аккуратно. Чтобы во время самого процесса сборки не повредить древесину и не испортить её эстетичный вид, следует использовать деревянный или резиновый молоток. Собирать лестницу следует на ровной поверхности, оптимально будет на полу. Первую тетиву следует положить пазами вверх, сами пазы смазать клеем и вставить ступеньки. Когда они зафиксируются, на вверх лестницы кладётся вторая тетива, и гусиный шаг почти готов.

Для дополнительной эксплуатационной стойкости можно использовать стяжки. Они устанавливаются в 3-х или 4-х местах тетивы, и должны изготавливаться или из дерева, или из металла. Металлические являются более долговечными, но одновременно их влияние на сам гусиный шаг более заметное, тогда как деревянные, можно вставить, расклинить (для фиксации) и замаскировать с помощью лака или качественной краски.

Уже собранную и готовую к установке лестницу следует зафиксировать на нижнем опорном пункте, перед этим убедившись, что верхняя часть попадает в заранее прорезанные углубления. Закреплять следует анкерными болтами, при этом постоянно проверяя четкую горизонтальность фиксирования.

Для лестниц данного типа наличие четкого фиксирования является необходимым условием, чтобы они отвечали технике безопасности. Также, если стараться придерживаться строительных нормативов, то гусиный шаг должен быть оборудован перилами. Что является весьма разумным требованием, ведь учитывая наклон гусиного шага, перила могут помочь сэкономить немало денежных средств. Для самих перил первоначально следует подготовить столбики, на которых они будут располагаться.

Расстояние между столбиками должно быть около 50-60 сантиметров. А их высота около 80-120 сантиметров (в зависимости от роста людей, которые будут ими пользоваться). Они должны закрепляться вертикально относительно ступенек, но верхняя часть, к которой будут присоединяться перила, должна быть скошена под тем углом, что и угол подъема лестницы.

«Гусиный шаг» — отзывы

Вот и подходит статья к концу. Для тех, кого построение такой лестницы всерьез заинтересовало, будет полезно ознакомиться с отзывами людей, которые уже имеют опыт строительства таких лестниц:

«В целом лестницей доволен, но из-за большого уровня наклона, скользкую древесину ступенек пришлось дополнительно укрыть лаком и противоскользящими накладками».

«Гусиный шаг предоставляет из себя очень интересную архитектурную задумку, но для безопасности следует хорошо за ней следить: никакой пролитой воды или мокрых шлепок. А использовать её в качестве главной входной лестницы – боже упаси, такое делать!»

«Опасность, про которую любят поговорить, возможна, конечно. А где её нет? Но если размеренный спуск, а также безопасные параметры самой лестницы – то почему бы и не реализовать? А в целом – сами решайте. Если любите держать осанку и не боитесь высоты – то можете и построить».

«Ну, опасность есть, но если носится как угорелый, то для вас любая лестница может стать смертельной, любезный. А вы что ожидали? Из своего опыта могу добавить, что подъём по ней не так… неповторим, как спуск. А вы вообще знаете, откуда они пошли? Они же так-то ещё со средневековья со всяких зданий вроде мельниц, где людям часто приходилось спускаться со значительным грузом вроде мешка муки. Поэтому для легкости и строили их. Если хотите незабываемых чувств – то стройте. Но как по мне, есть и другие, более комфортные варианты»

obrawa.ru

Лестница гусиный шаг своими руками (утиные лапки)

В процессе развития строительных технологий было разработано множество уникальных технических решений. Компактные лестницы с гусиным шагом относятся к их числу, на первом фото хорошо различима форма ступеней. Конструкция при всей видимой сложности вполне может быть изготовлена своими руками. Название «шаг гусиный» сооружение получило благодаря необычной конфигурации опорных площадок. Универсальная лестница диктует определенную манеру ходьбы.

Со стороны человек, поднимающийся по ней, напоминает водоплавающую птицу. Для изготовления прямого, а в особенности криволинейного межэтажного перехода своими руками типа «утиный шаг» потребуется составление сложной схемы и тщательная проработка конструкции.

Пролет из благородной древесины покрыт цветным лаком

Виды опорных каркасов лестниц

Для изготовления маршей применяются разные материалы, в перечень которых входят:

• древесина ценных и твердых пород;
• металл: черный, нержавеющая сталь, бронза или сплавы алюминия;
• композиты на основе древесины;
• возможно также использование толстого прочного стекла.

Проступи выполнены в виде утиных лапок

Для изготовления лестниц перечисленные материалы могут комбинироваться между собой. Чертеж несущей конструкции прямого межуровневого перехода составляется вручную или с применением специальных компьютерных программ. Пролеты типа «гусиный или утиный шаг» имеют большую крутизну.

Ступени имеют вырезы, не совпадающие между собой, что позволяет удобно опираться на полную ступню при подъеме и особенно спуске. Чертеж, который приводится в статье, показывает конструкцию, спроектированную и построенную своими руками. Иное название у данного межуровневого перехода – гусиные лапки. Для маршей со сложной криволинейной конфигурацией каркаса оно подходит как нельзя лучше.

Расчет деталей можно произвести в компьютерной программе

Особенности проектирования межэтажных маршей

Для изготовления подобной конструкции своими силами без привлечения специалистов потребуются хорошие навыки выполнения разного рода операций. Самое простое сооружение вида «утиный шаг» представляет собой прямой марш с двумя несущими балками, расположенными по сторонам. К ним закрепляются ступени формой, отдаленно напоминающие гусиные лапки. Необычная их конфигурация позволяет вдвое уменьшить вертикальную проекцию конструкции.

Малогабаритные марши такой модели более сложной формы имеют в своем основании металлический модульный каркас. Для проектирования перехода, заставляющего копировать утиный шаг, потребуется хорошо развитое пространственное воображение.

Лестница такого вида, сделанная своими силами, может быть и полностью винтовой, и менять направление марша на любой угол.

Самостоятельное изготовление лестничного пролета «гусиные лапки»

Небольшая лесенка на даче может быть сделана самостоятельно.

В процессе подготовки мастеру необходимо подобрать наиболее подходящий материал для изготовления деталей сооружения. Оригинальная конструкция преимущественно делается из древесины. Мастеру потребуются инструменты для ее обработки и сам строительный материал. При производстве деталей и узлов для лестницы вида «гусиный, или утиный шаг» необходимо уделять большое внимание точности их форм. Комплектующие из древесины нуждаются в тщательной шлифовке и нанесении защитно-декоративных покрытий.

Пролет, изображенный на фото справа, был обработан проникающей грунтовкой с последующим окрашиванием бесцветным лаком. Ступени в межэтажном переходе закреплены к специальным площадкам каркаса модульной лестницы.

Для лестниц с «гусиным шагом» модульной конструкции характерно отсутствие специальных ограждений для лестницы с внутренней стороны. На межэтажных переходах, провоцирующих утиный шаг, и промышленного изготовления, и сделанных своими руками их функцию обычно осуществляет вертикальная опорная труба. Лестницы такого вида одинаково органично вписываются в оформление помещений классического или авангардного стилей.

На представленном видеоролике вы можете хорошо рассмотреть подобную лестничную конструкцию, а в статье — изучить чертеж. Попробуйте создать такую интересную модель и поделитесь с нами успехами.

Загрузка…

makeladder.com

Конструкция лестницы гусиный шаг — СамСтрой

Когда строятся деревянные модульные или компактные кирпичные частные дома всегда возникает необходимость в экономии внутреннего пространства. При этом все элементы конструкции приходится рассчитать так, чтобы нагрузка на перекрытия была минимальной. Поэтому, если внутри комнаты частного дома слишком мало места, чтобы построить лестницу на второй этаж, приходится искать компромиссные варианты, одним из которых является лестница гусиный шаг. Сделать расчет, составить чертеж и соорудить такую лестницу вполне можно своими руками, если внимательно ознакомиться с фото и просмотреть видео к уроку по сборке такого типа конструкции. Следует также отметить, что лестницы такого типа выглядят очень аккуратно и кроме своих прямых функций служат отличным дополнением интерьера.

Свое название этот вид лестницы получил из-за того, что ее ступени имеют специфичную форму, а человек, поднимающийся по лестнице гусиный шаг, осуществляет движения, похожие на шаги гуся. Для всеобщего ознакомления отметим, что лестницы со ступенями такого рода использовались еще в 10-м столетии, когда в европейских странах массово строились башни и колокольни с узкими подъемами. Иногда лестницу на второй этаж с такими ступенями называют еще «лестницей монаха», поскольку наиболее часто она встречается в старинных церквях.

Конструкция лестницы гусиный шаг

При описании конструкции лестницы гусиный шаг речь пойдет об узких компактных моделях лестниц, ступени которых имеют специфичную половинчатую симметричную форму. Расчет такой конструкции достаточно прост, поскольку каждая четная ступень является обратно симметричной нечетной. Рассматривая фото и чертеж такой лестницы, можно заметить, что вырез каждой ступени необходимо сделать так, чтобы осталось место как раз над выступом предыдущей ступени. Можно, конечно, купить или заказать изготовление такой лестницы, однако цена ее получится в разы больше, чем лестница, изготовленная своими руками. Если учесть отзывы пользователей сети Интернет, сделать такую конструкцию в домашних условиях не составляет большого труда.

Существуют и другие названия лестницы такого типа. К примеру, из-за сходства формы ступеней с формой крыльев бабочки, ее иногда называют «лестницей-бабочкой», а поклонники латиноамериканских танцев прозвали эту конструкцию «самба». Иногда можно встретить и название «утиный шаг», который принципиально не отличается от гусиного.

Сразу необходимо отметить, что изготовление своими руками конструкции данного типа оправдывается лишь в том случае, если расстояние между балками этажей и несущими стенами недостаточно большое для сооружения лестницы со ступенями обычной формы, которая более удобна для передвижения. Дело в том, что при более пологом марше лестницы с перилами подниматься гораздо легче, а опускаться гораздо безопасней. Но при весьма скромных размерах помещения сделать обычную лестницу на второй этаж никак не получится.

Чаще всего наклон марша лестницы гусиный шаг варьируется в пределах 45 — 60 градусов. Есть, правда, альтернативный вариант — винтовая лестница, у которой деревянные либо металлические ступени, однако для передвижения она менее удобна из-за винтовой формы марша. И хотя на фото сравнить эти два типа лестниц невозможно, отзывы пользователей в большинстве случаев свидетельствуют о преимуществах гусиного шага. Кстати, расчет винтовой лестницы более сложен, что тоже немаловажно. Если же в доме есть маленький ребенок, для него винтовая лестница будет представлять высокую опасность. И все будет наоборот в случае лестницы гусиный шаг — оступиться на ней практически невозможно, так как просто негде больше поставить ногу. Соответственно, при подъеме на второй этаж травмы в результате падения почти полностью исключаются. Посмотрите видео, и вы поймете, что такая конструкция будет лучшим решением не только для детей, но и для пожилых людей.

Проектирование лестницы гусиный шаг

Посмотрев внимательно видео, можно заметить, что во время подъема вверх и опускания вниз человек обычно наступает одной ногой только на одну ступень лестницы, поэтому необходимую ширину должна иметь лишь одна сторона каждой ступени — левая либо правая. Как видно на фото, форма выреза ступени при этом может быть разной, в зависимости от дизайна конкретной конструкции. Сегодня можно купить лестницу гусиный шаг с любой формой ступеней. Цена ее будет зависеть от материала, размеров и качества отделки. Но гораздо интереснее сделать такую лестницу своими руками, заказав только доставку материалов.

Итак, проектирование лестницы предусматривает расчет и чертеж ее элементов. При этом требуется рассчитать такие элементы, как необходимый угол наклона марша, ширина и глубина ступени, шаг между ступенями (от которого будет зависеть их количество). Расчет лестницы осуществляется с учетом высоты подъема на следующий этаж, количества свободного места в комнате для расположения марша и других габаритных размеров, в которые необходимо вписаться при составлении чертежа. Следует отметить, что узкую половину ступени необходимо рассчитать так, чтобы она надежно удерживала вес человека.

С какого элемента начать проектирование и расчет лестницы — не имеет особого значения. Главное учесть то, что более 90% людей правши, поэтому первая ступень должна быть рассчитана под шаг правой ногой. При этом конструкция первой ступени может быть сплошной без выреза, либо иметь большую толщину — этот вопрос хорошо объяснен в видео под статьей. Особенно толщина и прочность первой ступени важны для лестниц гусиный шаг со стеклянными ступенями.

После этого необходимо сделать расчет поворота лестницы (если она поворотной конструкции), выбрав необходимое направление поворота. Это может быть еле заметное винтовое закругление или угол в 45 и больше градусов. Для того, чтобы легче было согласовать угол поворота и шаг ноги, поворот должен уходить от опорной ступени в сторону. Это обеспечит более комфортное передвижение, без пируэтов и других лишних движений. Если вам необходим расчет прямой лестницы на второй этаж, шаг можно сделать повыше, что позволит существенно уменьшить глубину ступеней.

Последовательный расчет конструкции

Давайте рассмотрим примерную инструкцию, которая поможет рассчитать глубину ступеней, размер шага и другие элементы конструкции лестницы гусиный шаг для изготовления своими руками:

1. Расчет, как уже упоминалось, начинается с первой ступени. Если она имеет вырез, как и все другие ступени, широкая часть должна находиться по другую сторону от поворота марша. То есть, при повороте марша влево первая ступень должна быть рассчитана под правую ногу и наоборот.

2. Для обеспечения самого удобного шага выступающую длину ступени делают большей или равной 2/3 длины ступни среднестатистического взрослого человека, то есть, от 16 до 21 см. При этом глубина (полная длина) ступени будет равна 24 — 32 см.

3. Переходящий в зауженную часть ступени вырез обычно делают скошенным или округлой формы, что необходимо для обеспечения безопасности и уменьшения риска получить травму при подъеме или спуске.

Материалы для изготовления лестницы гусиный шаг

Для сооружения лестницы гусиный шаг своими руками оптимальными будут три конструкции:

1. Цельная деревянная лестница, состоящая из сплошных тесаных досок.

2. Винтовая металлическая лестница (требует сваривания).

3. Лестница гусиный шаг со стеклянными ступенями.

Для экономии материалов, удешевления и упрощения конструкции материалы могут совмещаться. К примеру, очень популярными сегодня считаются лестницы со стеклянными или деревянными ступенями и металлическим основанием марша.

Важно помнить о конструкции опор и перил. Их можно сделать из кованной черненой стали, что обеспечит конструкции удивительную воздушность, особенно, если ступени будут стеклянными.

Важно помнить, что для сооружения своими руками деревянной лестницы все ее элементы и заготовки придется заказывать в столярной мастерской или непосредственно на лесопилке. Поэтому перед началом работ лучше обработать дерево специальными растворами для защиты от грибка и насекомых. После такой обработки доски и все остальные деревянные элементы необходимо тщательно просушить на открытом воздухе в течение не менее суток.Покраска деревянной лестницы и последующая ее обработка лаком осуществляется уже после завершения сборки.

Для покраски ступеней деревянной лестницы оптимальным будет матовый лак или матовая краска. При отсутствии глянцевых поверхностей вероятность соскальзывания ноги будет минимальной.

При изготовлении лестницы гусиный шаг для подвального помещения особое внимание следует уделить защите материала от влаги. В данном случае приветствуются металлические конструкции с соответствующей обработкой поверхностей.

Гораздо больше информации о проектировании и сооружении лестниц такого типа вы можете получить после просмотра расположенного ниже видео.

samstroy.com

Лестница гусиный шаг на второй этаж своими руками. + фото



Приспособление лестницы гусиный шаг можно не боясь назвать самым из довольно оригинальных способов решения проблемы на случай меньшей площади и потребности иметь лестницу.

Чем необычна подобная лестница?

Характерность ее конструкции заключается в особенной формы ступенек и в их оригинальном размещении.

Часто можно встретить гусиный шаг, изготовленный под угол 45 градусов, но есть варианты с намного более крутым уклоном – до 70 градусов.

Как главную и главную лестницу модульную гусиный шаг почти не применяют. Все же, пользование ей не очень комфортно.

Для производства конструкции может применяться совершенно разнообразный материал. Правда, сравнительная простота обработки и процесса установки держит классическое лидерство за деревом.

С целью улучшения художественных параметров часто применяют стекло или дерево.

Изучаем лестничных конструкций

Из чего складывается сама конструкция подобного оригинального устройства?

Она в себя включает следующие детали:

• верхушки лестницы;
• ступеньки и крепления;
• несущие детали;
• балясины;
• добавочные стяжки.

В оценке конструкций этого вида не все однозначны. Некоторым они представляются небольшими и вполне хорошими, у прочих появляются вопросы к их применению.

Они заключаются в определенном неудобстве пользования, и еще в трудности перемещения по ним больших вещей.

Не каждый знает, что при правильном планировании лестницы такого типа отрицательные характеристики можно почти что свести до нуля.
Начиная расчеты которые для этого необходимы для лестницы гусиный шаг, не забывайте, что есть показатели частые, которые будут такими же при любых условиях.
На них необходимо и базироваться, определяя количество ступенек и их высоту.

Для подобной конструкции понадобится намного меньше материалов для стройки, чем для любых остальных типов.

Составлена специализированная комфортная таблица, в которой показаны готовые (уже посчитанные) данные, сколько, исходя из высоты, понадобится ступенек гусиный шаг.

Совсем не нужно брать точные данные, их можно варьировать на своё усмотрение. Ведь самое главное – это ваше удобство.

Лестничный проем обязан иметь высоту не меньше 2-х метров: так вы исключите возможность стукнуться головой.

Для определения ширины ступенек есть специальная формула – она должна составлять приблизительно одну двадцатую от всей ширины лестницы.

Описание видов лестниц

Лестницы данного типа бывают разнообразными: прямыми или поворотными на больцах, косоурах и тетивах.

Если подбор пал на опору на косоурах, то ступеньки будут опираться на выпиленные в ригельных балках специализированные выступы. Опоры ограждений в таком случае устанавливаются на сами ступеньки.

Такие древесные косоуры для лестницы гусиный шаг могут иметь достаточно криволинейные формы, с различными профилями выступов.
Прекраснее всего делать ее по предварительному подготовленному лекалу.

Ступеньки для лестницы с тетивами устанавливаются в особых пазах 20-30 мм глубиной, проделанных в боковых балках.
Они и именуются тетивами, и отмечаются по особому шаблону, чередуясь для ступенек с разной шириной.
Для увеличения прочности подобные конструкции на тетивах крепят под ступенями древесными или железными тяжами. Верхушки лестницы у подобных лестниц прикрепляют конкретно на тетивах: балясины примеряются по месту и под необходимым углом срезаются.

Больцами называют специальные самонесущие детали, которые принимают нагрузку и стягивают ступеньки. От формы самих ступенек зависит то, как будут размещены больцы.

Изготовление лестницы гусиный шаг аналогичной конструкции считается очень не простым для самостоятельного воплощения.

Обычно для производства ступеней для лесниц применяют дерево разных сортов – дуба, сосны и бука.

Ступенька обязана иметь толщину от 36 мм, не меньше, а ширину в очень широкой части 30 см. Ширина ее не широкой части зависит от степени наклона лестницы: они не должны закрывать нижерасположенную ступеньку, но одновременно быть очень крепкой для закрепления на опорах.



Ширина лестницы обязана быть такой, дабы хотя бы один взрослый человек передвигался по ней без труда. Не нужно делать ее излишне широкой – тогда для ее преодоления нужно будет применять очень большие шаги, а это некомфортно. Необходимая ширина подобной конструкции может составлять от 60 до 80 сантиметров.

Самостоятельное изготовление лестницы гусиный шаг

Имея даже не очень большой навык работы с деревом, прямую лестницу из натуральной древесины гусиный шаг вполне под силу сделать собственными руками.

Подбираем, готовимся

Расчет и план конструкции

Важно сделать ориентировочные расчеты, из которых станет понятен план конструкции и ее основные параметры: ширину лестницы, количество ступенек, угол подъема и размеры пролета. Если у вас совсем отсутствуют самые маленькие способности проектировки, лучше найти (хотя бы на просторах интернета) готовый чертеж.

Подбираем вид древесины

Первоначально необходимо сформироваться с типом древесины, который вы любите применять.

Прекраснее всего, по впечатлениям, в этом качестве ведут себя лиственница, дуб или бук. Можно пробовать применять дерево иных пород, основное, чтобы оно не было мягким, которое плохо выдержит большие нагрузки.

Материал обязан быть хорошим, отлично просушенным, без сучков, деформирований и прочих повреждений. Будет лучше удостовериться, что древесине был гарантирован особый уход на стадии хранения. Также будет лучше сделать отделку древесины антисептиком.

Делаем

Рассмотрим вариант лестницы гусиный шаг на тетивах. К примеру, высота имеет три метра. Нужные нам готовые данные берем из ранееупомянутой таблицы.

Первый шаг работ

Подойдёт брусок шириной 30 см и 6 см высотой.

1. Применяя теорему Пифагора, определим необходимую нам длину.
2. Если важные параметры уже известны, можно начинать разметку тетивы с дальнейшим расположением ступенек.
3. Ступеньки будет лучше устанавливать только горизонтально – это поможет избежать травмоопасных обстоятельств.
4. Дабы получить равные несущие, под ступеньки их размечивают после того, как размечена самая первая тетива, и пазы для ступенек прорезаны.
5. Остается только лишь перенести с нее данные на следующую.

Делая разметку, не забывайте, почему гусиный шаг получил такое своеобразное наименование – ступеньки в первую очередь должны чередоваться.

Второй этап работ

Дабы сделать говоря по существу ступеньку, понадобится брусок, который даст возможность получить запланированную конфигурацию.

Дабы нечаянно не повредить мягкий материал, будет лучше пользоваться резиновым или древесным молотком.

1. Перед тем как приступить к непосредственной деревообработке, необходимо сделать маркировки, которые сделают проще процесс и сделают его более аккуратным.

2. Первая тетива размещается вверх пазами, они промазываются клеем, потом ставятся ступеньки.
3. Когда они надежно закрепятся, вверх лестницы помещаем вторую тетиву.
4. Чтобы придать конструкции добавочной жесткости используют специализированные стяжки. Их производят из того же дерева или из металла, устанавливая в 3-4 местах. Железные будут служить длительнее, однако они более видны.
5. С другой стороны, древесные можно расклинить для лучшей фиксации и вставить, полноценно замаскировав из хорошей краской или лаком.

Не забывайте, что собирать конструкцию необходимо на горизонтальной гладкой поверхности, прекраснее всего на полу.

3-ий этап работ

Лестницу, собранную и приготовленную к установке, нужно отлично зафиксировать на опорном пункте снизу. При этом важно удостовериться, что верхняя часть встала в проделанные заблаговременно углубления.

1. Конструкция крепится анкерами, в строго горизонтальном положении. А дело все в том, что собственно четкая фиксация обеспечивает лестницам подобной конструкции конкретную безопасность, которая отвечает правилам.
2. Будет лучше оборудовать конструкцию верхушками лестницы, для локации которых заблаговременно подготавливаются столбы. Расстояние между ними составляет приблизительно полметра – 50-60 сантиметров. В высоту они могут достигать 80-120 сантиметров. Подбор этот зависит от размеров и роста людей, для которых необходима лестница.
3. Относительно ступенек эти столбы крепятся вертикально, но та их часть (верхняя), к которой будут крепиться верхушки лестницы, скашивается под тем же углом, какой имеет подъем лестницы.

Выполняем облицовку лестницы

Устройства аналогичной конструкции имеют нередко довольно крутую форму. Ясно, что ради безопасности не нужно делать покрытие скользким или чрезмерно гладким. Разрешается отделать лестницу необычными лако-красочными материалами, но тогда следует укрепить на ступеньках специализированные нескользящие прокладки. Они могут быть изготовлены, к примеру, из ковролина.

После старательной шлифовки и чистки от небольшой пыли краску или лак следует нанести на все деревянные элементы. Если в древесине видны следы крепежа, их скрывают герметиком или специализированными заглушками. Отделав дерево особым колером или морилкой, ему придать можно любой тон или цвет. Когда оно отлично высохнет, его зашлифовывают самой небольшой шлифовальной шкуркой (если понадобится), и накрывают тем же средством еще раз.

Лестница гусиный шаг считается достаточно небольшим устройством. Она занимает очень мало места, довольно необычно и великолепно смотрится, но чрезмерно удобной ее нельзя назвать.

В вариантах, когда лестницу предстоит применять в домах систематического проживания, в которых есть маленькие детки или, напротив, люди в возрасте, лучше все же рассмотреть остальные типы лестниц на второй этаж.

Как сделать лестницу на второй этаж видео



pos-art.ru

Лестница гусиный шаг: ее особенности и самостоятельное изготовление

Оглавление:
Лестница гусиный шаг: ее особенности, преимущества и недостатки
Лестница гусиный шаг: основные разноидности и какие бывают
Как сделать лестницу гусиный шаг: конструкция
Как собрать лестницу гусиный шаг: последовательность и особенности

У лестницы гусиный шаг имеется еще несколько названий – достаточно часто ее называют «танцующая лестница», лестница «самбо», «мотыльковая» лестница. Как говорится, от названия суть этого изделия не изменяется – во всех случаях это лестница, которую достаточно просто узнать по ступеням особой формы. Именно они обеспечивают вполне удобный подъем на верхний этаж дома при сильной крутизне установки лестницы. Именно о такой интересной конструкции мы и поговорим в данной статье – вместе с сайтом stroisovety.org мы разберемся с особенностями, которыми обладает лестница гусиный шаг, ознакомимся с конструкцией и рассмотрим принцип ее самостоятельного изготовления.

Деревянная лестница гусиный шаг фото

Лестница гусиный шаг: ее особенности, преимущества и недостатки

Как и говорилось выше, основной отличительной особенностью лестницы гусиный шаг является форма ее ступеней – с двух своих сторон они имеют разную ширину. Уменьшение размера ступени посередине освобождает пространство для ступни, то есть человеку не приходится становиться на верхнюю ступень носочком, чтобы потом легко поднять ногу на следующую ступень и при этом не зацепиться за нее ногой. В общем, форма ступеней обеспечивает не столько удобное передвижение по лестнице, а сколько безопасное – она снижает шансы скатиться кубарем вниз. Это уже что-то – ну а с некоторыми неудобствами можно и смириться.

1. Самое главное из них – это неудобный подъем. Мало того, что приходится взбираться по слишком крутой лестнице, так еще и делать это приходится, как говорится, неестественной походкой. Именно по этой причине лестницу данной конструкции и называют гусиный шаг – то есть двигаться приходиться мелкими шажками, при этом широко расставляя ноги.
2. Подниматься по такой лестнице неудобно, но еще неудобнее по ней спускаться – складывается такое впечатление, что вот-вот скатишься по ней кубарем вниз. Делая шаг, нога как бы проваливается – мысль о том, что в один прекрасный момент под ногой может не оказаться ступеньки, не отпускает всю дорогу. По большому счету, к этому тоже можно привыкнуть, но зачем это делать, если существуют лестницы, позволяющие экономить пространство в доме, куда лучшей и, главное, удобной конструкции – это винтовая лестница, которая во всех своих отношениях превосходит лестницу со ступенями «гусиный шаг».

   Лестница гусиный шаг фото

В принципе, лестница лестнице рознь, как, в общем-то, и люди бывают разными – кому-то может придется по душе такой способ передвижения. Тем более что по некоторым признакам подобные лестницы можно разделить на отдельные подвиды.

Лестница гусиный шаг: основные разновидности и какие бывают

Классифицировать подобные лестницы, как, в общем-то, и все другие конструкции подобного назначения, можно по различным признакам. Но самые главные из них, на которые следует обращать внимание, это конструктивные особенности и материал, из которого их изготавливают. С материалом все более или менее понятно – здесь есть всего три варианта (металлическая лестница гусиный шаг, деревянная и комбинированная, изготовленная из стали и древесины), а вот с конструктивными особенностями следует разобраться подробнее. В этом отношении гусиные лестницы можно разделить на несколько подвидов.

1. Это, так сказать, классический вариант лестницы бабочки, ступени которой имеют форму оружейного приклада – с одной стороны они широкие, а с другой узкие.
2. Лестница монах. По сути, это одно и то же, и разница между этими конструкция обусловлена исключительно формой ступеней – если в предыдущем варианте речь идет о каких-то плавных линиях, то здесь ступени имеют исключительно форму геометрической фигуры под названием треугольник.

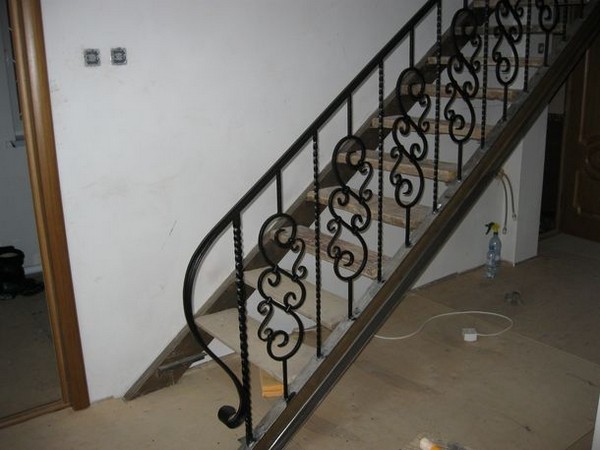

   Лестница гусиный шаг металлическая фото

Как ни странно, но разница в форме ступеней накладывает некоторые ограничения на область применения лестниц подобного типа – если классический вариант может быть изготовлен исключительно из стали и древесины, то лестница монах может быть изготовлена даже из камня, кирпича или бетона. Сами понимаете, что как минимум это возможность ее изготовления на улице – ну и, естественно, внутри дома. Лестница монах, можно сказать, лежит у истоков – именно она появилась первая на свет, и лестница гусиный шаг является всего лишь ее модификацией. Это, можно сказать, адаптированный вариант к современным материалам, условиям эксплуатации и требованиям нынешних поколений.

Как сделать лестницу гусиный шаг: конструкция

По большому счету, лестницу гусиный шаг, а вернее ее конструкцию, можно назвать стандартной для всех типов данного приспособления для дома – как и говорилось выше, лестница самбо отличается от других приспособлений данного типа разве что формой ступеней. Как и во всех остальных маршевых лестницах, ее конструкция включает в себя следующие элементы.

1. Несущий элемент, на который ложится вся нагрузка от конструкции и от человека. Это могут быть либо тетивы, либо косоуры. Лестницы на тетивах являются более воздушным вариантом – кроме того, что они физически не воруют в помещении много места, они еще и зрительно не загромождают его.

   Размеры лестницы гусиный шаг фото

2. Ступени – об их возможных формах мы уже говорили выше.
3. Стяжки – они используются только в лестницах, сделанных на косоурах из древесины. В их задачи входит стягивать два несущих элемента и не давать им разъезжаться в стороны, что происходит не только под действием нагрузки, но и под воздействием таких факторов, как перепады влажности и температуры.
4. Балясины.
5. Перила.

Как видите, все достаточно стандартно, и в этом отношении лестница гусиный шаг мало чем отличается от других своих сородичей. Именно с этими элементами и придется работать в процессе решения вопроса, как делается лестница с гусиным шагом своими руками – их придется изготовить или купить по отдельности и собрать в единую цельную конструкцию.

Как собрать лестницу гусиный шаг: последовательность и особенности изготовления

Начать изготовление деревянной лестницы гусиный шаг нужно с изготовления несущих элементов. Проще всего изготавливаются косоуры, но и для них понадобится обзавестись определенным оборудованием – по большому счету, без качественного электроинструмента в процессе изготовления деревянной лестницы любой конструкции обойтись практически невозможно. Как минимум понадобится хороший электрический лобзик и ручной фрезер – без них однозначно не обойтись.

1. Косоуры – это, пожалуй, самый сложный элемент конструкции лестницы самбо. Для их изготовления используется доска шириной 300мм и толщиной не менее 50мм. После предварительной разметки и, возможно, изготовления специального шаблона, в этих досках вырезаются пазы для установки ступеней. Естественно, предварительно обрабатываются и подрезаются торцы этих досок – в общем, их полностью подготавливают к сборке и установке. Доводят до такой кондиции, чтобы при установке их в предназначенное место, они легко становились на свое место.

   Как сделать лестницу гусиный шаг фото

2. Дальше, опять-таки, с помощью лобзика и ручной фрезерной машинки изготавливают ступени. Самое сложное в создании этих элементов – это сделать их полностью идентичными. Хотя, если правильно выполнять разметку и произвести точную настройку инструмента, работа пойдет как нож по маслу.
3. Дальше сборка лестничного марша. Для начала ступени вклеиваются в один косоур, а потом на другой их край надевается второй косоур – здесь также используется клей. Для достижения жесткости через каждый метр (может чуть больше) под ступенями монтируются стяжки – это могут быть как металлические шпильки, так и деревянные изделия данного типа. В любом случае, их края будут просматриваться снаружи, и необходимо будет позаботиться об их привлекательном внешнем виде. Со шпильками в этом отношении несколько проще – для них нужно будет приобрести или изготовить декоративные гайки, например, в виде шаров. Как вариант, можно закрыть стандартные гайки деревянными колпаками в виде все тех же шариков.

   Как собрать лестницу гусиный шаг фото

4. Теперь установка. Просто ставим лестницу на свое законное место и крепим ее верх и низ любыми доступными, а главное, надежными способами. Как правило, для этой цели применяются П-образные кронштейны – как вариант, можно использовать анкерные винты, но они лишат вас возможности подтянуть крепеж, когда в процессе эксплуатации лестница разболтается или несколько рассохнется.

И завершающим этапом работ, связанным с решением вопроса изготовления лестницы «гусиный шаг», является оборудование лестничного марша балясинами и перилами. Изготовить их без специального оборудования довольно сложно – если с перилами дело обстоит несколько проще (их вполне реально сделать своими руками), то вот для создания красивых балясин понадобится токарный станок. Этот элемент лестницы лучше приобрести на рынке или в магазине, либо заказать в индивидуальном порядке в мастерской.

В принципе, все – как видите, ничего военного и сверхъестественного в самостоятельном изготовлении лестницы гусиный шаг нет. Главное – серьезно отнестись к ее изготовлению и все получится самым наилучшим образом. Единственное, что еще остается добавить по поводу вопроса, как изготавливается лестница гусиный шаг своими руками, это сказать несколько слов о ее декорировании – как минимум деревянную конструкцию нужно покрыть лаком или хорошей краской. Да, и еще одно – ступени такой лестницы не должны быть скользкими. В идеале в место, где ступает нога человека, нужно наклеить небольшие коврики.

Автор статьи Александр Куликов

stroisovety.org

Лестница гусиный шаг расчет — Всё о лестницах

Расчет основных показателей лестницы гусиный шаг

Рассчитать проектные данные лестницы «гусиный шаг» необходимо для того, чтобы определить основные показатели, от которых зависит не только внешний вид конструкции, но и степень её безопасности. Существуют значительные отличия такого изделия в сравнении с более привычными видами лестниц. И дело здесь не только во внешнем виде, но и в других моментах, которые и предстоит выяснить в процессе проведения расчетов.

Особенности конструкции

Лестница «гусиный шаг» значительно отличается от других видов оформления подъема на этаж. Благодаря этим отличиям её часто устанавливают в тех местах, где существуют строгие ограничения по площади. На недостаточном отрезке места установить безопасную и удобную лестницу очень проблематично. Здесь и приходит на выручку проект конструкции «гусиный шаг».

Характерная черта лестницы гусиный шаг — своеобразная форма ступеней и принцип их расположения

Свое название такая лестница получила благодаря особенностям оформления ступеней. Если конструировать привычный вариант в условиях ограниченного пространства, придется делать большой уклон и высокие ступени. Нормально ходить по такой лестнице практически невозможно, ведь стопа не будет полностью прилегать к поверхности, а видимость будет очень ограничена. Даже поручни не способны значительно облегчить ситуацию.

А вот проект по типу «гусиного шага» отличается формой и особенными вырезами на ступенях.

Вырезы на ступенях позволяют идущему отчетливо видеть направление своего следующего шага, что значительно повышает уровень безопасности подобных конструкций.

Лестница гусиный шаг, согласно расчетам, имеет больший градус уклона. Ступени проектируются таким образом, чтобы одна их сторона была большей, а другая – минимальной. Направление проступи чередуется. В итоге получается не только удобная и безопасная конструкция, но и довольно оригинальное изделие по своему внешнему виду.

Преимущества лестницы «гусиный шаг»:

• возможность использования на ограниченном пространстве;
• оригинальный дизайн;
• удобство использования;
• безопасность;
• экономия материалов.

Угол наклона

В первую очередь необходимо определить подходящий угол наклона конструкции. В отличие от традиционных лестниц, такая вариация возводится с большим уклоном. Оптимальную величину можно определить, ориентируясь на расстояние от пола первого этажа до пола второго, а также учитывая максимально допустимую границу размещения крайней ступени.

Благодаря необычной форме ступеней угол наклона может быть значительно больше, чем у традиционной лестницы

Значение угла наклона конструкции может варьироваться в пределах 45-65 градусов. Чем он больше, тем труднее будет подниматься по такой лестнице, поэтому особо усердствовать не стоит. Если приходиться работать с максимальным показателем, особое внимание нужно уделить ступеням.

Расположение и размер ступеней

Проектирование ступеней – не менее важный этап, чем определение уклона. Чтобы определить начальную позицию ступени необходимо обратиться к исходному проекту. Для прямых конструкций особого значения этот параметр не имеет, а вот для винтовых он играет определяющую роль. Чтобы было удобно передвигаться вверх и вниз желательно делать широкой часть ступени со стороны ведущей ноги. То есть в большинстве случаев максимальная проступь устанавливается справа.

Количество ступенек по стандарту должно быть нечетным. Если же это не получается при начальном расчете, разбейте остаток на меньшее нечетное количество поровну. Таким образом, вы будете начинать и заканчивать движение с одной ноги.

Схема ступеней лестницы гусиный шаг

Что касается ширины проступи, она неодинакова по всей длине элемента. Обычно её делают максимальной, на половину или 2/3 ступени. Срез может быт скошенным, под прямым углом или закругленным.

Длина шага

Расчет лестницы «гусиный шаг» осуществляется в двух плоскостях: по горизонтали и по вертикали. В первую очередь нужно определить ширину в горизонтальной плоскости. Обычно этот параметр высчитывается из среднего значения стандартного шага человека. В большинстве случаев принято брать за основу отрезок в 60-65 см. В особых случаях можно снизить этот показатель до 45-50 см, если пространство сильно ограничено, а для лестницы не предусматривается слишком частое её использование.

Для расчета вертикального шага по лестнице лучше всего воспользоваться специальной формулой:

Она основана на соотношении высоты и ширины ступени и горизонтального шага (в сантиметрах). Для произведения расчетов нужно суммировать двойную величину высоты ступени и её ширину. Одна из цифр в любом случае будет известна, а потому приравняв сумму к показателю горизонтального шага в установленных пределах можно определить неизвестный показатель.

Соотношение подступенка и проступи

Еще одним важным показателем является определение соотношения подступенка и самой ступени, а точнее, её проступи. Это позволяет максимизировать комфорт и безопасность спуска и подъема по лестнице такого типа, устанавливая оптимальный угол движения.

Конкретное соотношение для лестниц по типу «гусиный шаг» зависит от назначения постройки. Для общественных зданий, жилых домов, подвалов и открытых пространств оно просчитывается индивидуально.

Для жилых зданий соотношение подступенка и проступи обычно устанавливается на уровне 17:29 – 20:23. Такая пропорция действительна для межэтажных конструкций. Для хозяйственных и малоиспользуемых помещений можно изменить соотношение до 19:25 – 21:21.

При разработке схемы не забывайте оставить дополнительно место для установки перил и ограждений. Для произведения более точных расчетов можно воспользоваться специальными проектными программами или обратиться за помощью к специалисту.

Расчет лестницы с гусиным шагом

• Особенности лестниц с гусиным шагом
• Необходимые формулы
• Необходимые соотношения

Лестница «гусиный шаг» является достойным выходом из ситуации, когда необходима стационарная конструкция, а места для нее отведено мало. Ее обычно используют для подъема на мансарду, чердак. Это помещения, которые применяются под кабинет, детскую, игровую и т.д. «Гусиный шаг» можно выполнить в разных типах лестничных конструкций. Эти конструкции открытые и легкие. Различают лестницы на косоурах и тетивах.

Лестница “гусиный шаг” занимает мало места, почти в два раза меньше, чем обычная лестница.

Всвоем основании первые имеют 2 тетивы (направляющие), между которыми установлены ступени. Лестницы на косоурах бывают нескольких типов, в своем основании они имеют 2 направляющие (косоура), на которые сверху устанавливаются ступени. Лестницы на нескольких металлических косоурах имеют более изящный и современный внешний вид, чем на деревянных. В этой конфигурации возможно использование ограждения из нержавеющего и черного металла.

Особенности лестниц с гусиным шагом

Схема устройства лестницы “гусиный шаг”: 1 – тетивы; 2 – ступени; 3 – шипы для крепления ступеней; 4 – дополнительные металлические стяжки; 5 – балясина; 6 – перила.

Главная их особенность – форма ступени. Она может быть h-образная, клиновидная, сферическая. Ее основной принцип заключен в следующем: одна сторона ступени уже другой в несколько раз. Спуск и подъем проходит по широкой части ступеней. Если посмотреть сверху, то видно, что ступени располагаются симметрично линии хода и при ходьбе вызывают ассоциации с гусиным шагом. Еще такие построения называют мотыльковыми, так как ступени похожи на крылья бабочек.

Для проведения расчета важно учитывать, что лестницы типа «гусиный шаг» можно установить на ограниченном пространстве (1-2 м²), но у них при этом большой угол подъема – 50-70°.

Схема устройство деревянной лестницы.

Такая конструкция обязательно должна быть оснащена прочным и удобным ограждением. Ведь при подъеме по такой крутой и не очень удобной постройке первое, что вы захотите сделать, – взяться за поручни, а второе – поскорее спуститься по ней.

Когда проводим расчет, необходимо учитывать, что главным критерием для указания характеристик ступени является стандартный шаг человека, который равняется обычно 60-65 см.

Данный шаг является средним арифметическим показателем для горизонтальной поверхности, потому показатель для передвижения могут изменять.

Вернуться к оглавлению

Необходимые формулы

Для расчета длины шага на лестнице, аналогичной длине шага по горизонтали, используют такую формулу:

2m+sz=60-65 см (среднее значение 62 см),

• sz – ширина ступени, [см];
• m – высота ступени, [см].

Соотношение между показателями m и sz зависит от функциональных особенностей лестницы.

Схема размеров лестницы.

Представленная формула является основной, хотя есть множество других формул, с помощью которых можно определить соотношение между параметрами sz и m (например, m+sz=46-50 см). Используя это соотношение и имея одну известную величину, можно узнать другую величину. К примеру, дистанция между двумя уровнями дает возможность определить для ступеней высоту m и с помощью формулы, указанной выше, дает возможность рассчитать ширину проступи sz. Нужно выбирать параметры, в наибольшей степени соответствующие основному предназначению лестницы.

Ее параметры возможно указывать с применением умножения или дроби, к примеру, 18/30 см или 18×30 см. В дроби в числителе указывается высота подступенка, а в знаменателе – проступь ступени. Во втором варианте в качестве множителя используется проступь, а множимое – высота подступенка.

Все формулы, описанные ранее, дают возможность определить связь параметров для приставных трапов и лестниц. Для приставных лестниц различных типов соотношение – 28/7, для вертикальных – 31,5/0. Следовательно, ступени всех вертикальных лестниц располагаются одна над другой, а приставные располагаются с незначительным наклоном.

Значения высоты и ширины ступеней важно высчитывать без ошибок и точно, так как даже мельчайшая погрешность при вычислении вызовет появление при наличии многих подступенков серьезных отклонений. Все подступенки в лестнице должны быть полностью идентичными по высоте.

Удобство использования конструкции зависит в полной мере от корректного вычисления углов подъема и спуска. Порой сильно пологая лестница может быть в использовании весьма некомфортной. Далее представлен перечень известных соотношений подступенка и проступи, чтобы произвести расчет лестницы .

Вернуться к оглавлению

Необходимые соотношения

Самодельная лестница гусиный шаг: расчет и сборка

В каждом доме, в котором есть несколько этажей, необходимо устанавливать лестницу. Лестница гусиный шаг является удобным вариантом, который способен значительно сэкономить место. Ее невозможно спутать с другими конструкциями, она узнается по ступеням. У них особая форма, способная обеспечить комфортный подъем на второй этаж при значительной крутизне конструкции.

Схема установки ступеней на лестнице «гусиный шаг».

Существуют варианты конструкций данных лестниц. Форма ступенек одних бывает симметричной, половинчатой. Другой вариант — у ступеней форма, напоминающая крылья бабочки. Однако более часто применяют ступени, которые напоминают форму гусиных лап. Если подниматься по такой лестнице, то невозможно будет запутаться в очередности шагов, пропускать их.

Во время монтажа требуется делать ступени так, чтобы они не скользили. В этих целях можно применять специальный лак либо воспользоваться противоскользящими накладками. И не нужно игнорировать установку перил. Все это будет обеспечивать безопасный подъем.

Плюсы и минусы лестницы гусиный шаг

Размеры лестницы «гусиный шаг».

Если уменьшать размер данного элемента посередине, то это будет освобождать место для ступни. Человеку не нужно будет становиться на вышестоящую ступеньку носочком, чтобы затем с легкостью поднять ногу на следующую и не зацепиться ногой.

Благодаря такой форме ступени обеспечивается не столько комфорт, сколько безопасность перемещения. Так уменьшаются шансы скатиться вниз.

Это были плюсы данной конструкции. Теперь немного о минусах, на которые иногда можно закрыть глаза на фоне всех достоинств.

Первое — это некомфортный подъем. Нужно подниматься по очень крутой лестнице, да еще и не совсем естественным шагом. Из-за этого она и называется гусиный шаг.

Второе — это неудобный спуск. Кажется, что каждый шаг является риском к падению.

Конструкция лестницы

Модульная лестница имеет следующую конструкцию:

1. Несущий элемент. На него возлагается вся нагрузка. Это могут быть тетивы, или косоуры. Устройства на тетивах — это более воздушная модель. Хороши тем, что они не отнимают пространство в доме.
2. Ступени лестницы.
3. Стяжки — их применяют только в конструкциях, которые сделаны на деревянных косоурах. Они стягивают 2 несущих элемента и не позволяют им раздвигаться в стороны.
4. Балясины.
5. Перила.

Расчет лестницы

Если правильно сделать расчет лестницы гусиный шаг, то все минусы данной конструкции станут менее значительными.

Обозначения в расчетах:

Схема устройства лестницы “гусиный шаг”.

• Н- промежуток между двумя ярусами;
• j — высота подступенка;
• e1 — глубина проступи в широкой стороне;
• e2 — глубина проступи в узкой стороне;
• k — общее количество ступенек;
• E — конструкция в проекции;
• E1 — длина лестничного проема.

Сделаем расчет по примеру. Самая главная формула расчета: 2j+e1 = 60-65 см.

Формула для комфорта применения: e1-j = 12 см. Расчет безопасности: e1+j = 46-50 см. E1 должно быть в промежутке 25-40 см, j — 12-22 см.

Расчет требуется начинать с неизменных показателей, в этом случае с промежутка между ярусами. Если промежуток между ярусами составляет 3 м, высота подступенка 17 см, тогда количество ступенек вычисляется следующим образом: k = H. j. Выходит значение 18. Глубину проступи e1 взять 29 см, поэтому e2 станет составлять 14,5 см. E нужно рассчитать следующим образом: E = k * e2 = 2,46 м.

Судя по этому расчету, длина помещения должна составлять 2,5 м. Для стандартной лестницы потребовалась бы длина в несколько раз больше.

Теперь расчет лестничного проема. Здесь нужно брать в учет безопасность. Чтобы не биться головой о перекрытие при подъеме, промежуток между перекрытием и ступенькой должен составлять от 2 м. В данном случае, если взять толщину перекрытия 20 см, то расстояние до пола будет составлять 2,8 м.

Схема устройство деревянной лестницы.

Во время подъема по лестнице нужно понимать, что каждый марш уменьшается на 17 см (значение высоты подступенка). На 4-й по счету ступени промежуток между данной ступенькой и перекрытием будет составлять: 2,8-0,17*4 = 2,12 м.

5-я ступенька уже не допускается, поскольку 4 ступени — это 58 см. Затем нужно сделать расчет лестничного проема: E1 = 2,46 — 0,58 = 1,88 м.

Ширина проема. Отступы с каждой стороны не должны составлять меньше 10 см. Когда ширина конструкции равна 80 см, тогда общая ширина для проема равняется 1 м.

Толщина ступенек. В этой ситуации толщина составляет 4 см. Взято это из стандартного значения 1/20 от ширины конструкции. У этой конструкции ширина 80 см, 17 ступенек, глубина 29 см на одной стороне, 14,5 см — на другой стороне, толщина ступенек составляет 4 см. Проем лестницы 1,88 * 1 (м2).

Сборка лестницы

Сначала делаются несущие элементы. Для этого нужно запастись таким инструментом:

• электролобзик;
• механический фрезер.

Схема размеров лестницы.

Для них нужно взять доску, толщина которой от 5 см, ширина — от 30 см. Наносится разметка и делаются вручную пазы для монтажа ступеней. Заранее нужно обработать и подрезать торцы досок.

Далее лобзиком и фрезером нужно сделать ступени. Важно, чтобы они были аналогичными.

Теперь можно начинать сборку своими руками. Вначале марши нужно вклеить в 1 косоур, на другую сторону надеть другой косоур. В работе нужно использовать клей. Чтобы достичь максимальной жесткости, после каждого метра под ступеньками устанавливают стяжки. Вид у них должен быть привлекательным, потому как они будут на виду.

Затем начинается монтаж своими руками. Нужно поставить лестницу туда, где она будет стоять, и фиксировать верх и низ надежными методами. Можно использовать кронштейны в форме буквы П.

В завершение работ по выполнению лестницы своими руками нужно монтировать балясины и перила.

Видео про устройство и изготовление лестницы»утиный шаг» (второе название «гусиный шаг»).

Теперь вам стало известно подробнее о данной конструкции. Укрепилось убеждение, что она способна значительно сэкономить пространство в доме. Однако не забывайте о безопасности. Учитывайте все вышеописанные советы и инструкции. Это позволит вам использовать сделанную своими руками конструкцию безопасно. Расчеты помогут вам сделать все правильно. Надеемся, что мы помогли вам с обеспечением подъема в вашем доме на второй этаж. Желаем вам успехов в выполнении работ!

Источники: http://vseolestnicah.ru/dizajn-i-proektirovanie/raschet-lestnicy-gusinyj-shag.html, http://1polestnicam.ru/raschet/lestnicy-gusinyi-shag.html, http://stupenimaster.ru/lestnitsyi/lestnica-gusinyj-shag.html

lestnica-mpl.ru

чертеж, расчеты, фото и видео

Содержание статьи:

В каждом доме, в котором есть несколько этажей, необходимо устанавливать лестницу. Лестница гусиный шаг является удобным вариантом, который способен значительно сэкономить место. Ее невозможно спутать с другими конструкциями, она узнается по ступеням. У них особая форма, способная обеспечить комфортный подъем на второй этаж при значительной крутизне конструкции.

Схема установки ступеней на лестнице «гусиный шаг».

Существуют варианты конструкций данных лестниц. Форма ступенек одних бывает симметричной, половинчатой. Другой вариант — у ступеней форма, напоминающая крылья бабочки. Однако более часто применяют ступени, которые напоминают форму гусиных лап. Если подниматься по такой лестнице, то невозможно будет запутаться в очередности шагов, пропускать их.

Во время монтажа требуется делать ступени так, чтобы они не скользили. В этих целях можно применять специальный лак либо воспользоваться противоскользящими накладками. И не нужно игнорировать установку перил. Все это будет обеспечивать безопасный подъем.

Плюсы и минусы лестницы гусиный шаг

Размеры лестницы «гусиный шаг».

Если уменьшать размер данного элемента посередине, то это будет освобождать место для ступни. Человеку не нужно будет становиться на вышестоящую ступеньку носочком, чтобы затем с легкостью поднять ногу на следующую и не зацепиться ногой.

Благодаря такой форме ступени обеспечивается не столько комфорт, сколько безопасность перемещения. Так уменьшаются шансы скатиться вниз.

Это были плюсы данной конструкции. Теперь немного о минусах, на которые иногда можно закрыть глаза на фоне всех достоинств.

Первое — это некомфортный подъем. Нужно подниматься по очень крутой лестнице, да еще и не совсем естественным шагом. Из-за этого она и называется гусиный шаг.

Второе — это неудобный спуск. Кажется, что каждый шаг является риском к падению.

Конструкция лестницы

Конфигурации лестницы.

Модульная лестница имеет следующую конструкцию:

1. Несущий элемент. На него возлагается вся нагрузка. Это могут быть тетивы, или косоуры. Устройства на тетивах — это более воздушная модель. Хороши тем, что они не отнимают пространство в доме.
2. Ступени лестницы.
3. Стяжки — их применяют только в конструкциях, которые сделаны на деревянных косоурах. Они стягивают 2 несущих элемента и не позволяют им раздвигаться в стороны.
4. Балясины.
5. Перила.

Расчет лестницы

Если правильно сделать расчет лестницы гусиный шаг, то все минусы данной конструкции станут менее значительными.

Обозначения в расчетах:

Схема устройства лестницы “гусиный шаг”.

• Н- промежуток между двумя ярусами;
• j — высота подступенка;
• e1 — глубина проступи в широкой стороне;
• e2 — глубина проступи в узкой стороне;
• k — общее количество ступенек;
• E — конструкция в проекции;
• E1 — длина лестничного проема.

Сделаем расчет по примеру. Самая главная формула расчета: 2j+e1 = 60-65 см.

Формула для комфорта применения: e1-j = 12 см. Расчет безопасности: e1+j = 46-50 см. E1 должно быть в промежутке 25-40 см, j — 12-22 см.

Расчет требуется начинать с неизменных показателей, в этом случае с промежутка между ярусами. Если промежуток между ярусами составляет 3 м, высота подступенка 17 см, тогда количество ступенек вычисляется следующим образом: k = H : j. Выходит значение 18. Глубину проступи e1 взять 29 см, поэтому e2 станет составлять 14,5 см. E нужно рассчитать следующим образом: E = k * e2 = 2,46 м.

Судя по этому расчету, длина помещения должна составлять 2,5 м. Для стандартной лестницы потребовалась бы длина в несколько раз больше.

Теперь расчет лестничного проема. Здесь нужно брать в учет безопасность. Чтобы не биться головой о перекрытие при подъеме, промежуток между перекрытием и ступенькой должен составлять от 2 м. В данном случае, если взять толщину перекрытия 20 см, то расстояние до пола будет составлять 2,8 м.

Схема устройство деревянной лестницы.

Во время подъема по лестнице нужно понимать, что каждый марш уменьшается на 17 см (значение высоты подступенка). На 4-й по счету ступени промежуток между данной ступенькой и перекрытием будет составлять: 2,8-0,17*4 = 2,12 м.

5-я ступенька уже не допускается, поскольку 4 ступени — это 58 см. Затем нужно сделать расчет лестничного проема: E1 = 2,46 — 0,58 = 1,88 м.

Ширина проема. Отступы с каждой стороны не должны составлять меньше 10 см. Когда ширина конструкции равна 80 см, тогда общая ширина для проема равняется 1 м.

Толщина ступенек. В этой ситуации толщина составляет 4 см. Взято это из стандартного значения 1/20 от ширины конструкции. У этой конструкции ширина 80 см, 17 ступенек, глубина 29 см на одной стороне, 14,5 см — на другой стороне, толщина ступенек составляет 4 см. Проем лестницы 1,88 * 1 (м2).

Сборка лестницы

Сначала делаются несущие элементы. Для этого нужно запастись таким инструментом:

• электролобзик;
• механический фрезер.

Косоуры

Схема размеров лестницы.

Для них нужно взять доску, толщина которой от 5 см, ширина — от 30 см. Наносится разметка и делаются вручную пазы для монтажа ступеней. Заранее нужно обработать и подрезать торцы досок.

Далее лобзиком и фрезером нужно сделать ступени. Важно, чтобы они были аналогичными.

Теперь можно начинать сборку своими руками. Вначале марши нужно вклеить в 1 косоур, на другую сторону надеть другой косоур. В работе нужно использовать клей. Чтобы достичь максимальной жесткости, после каждого метра под ступеньками устанавливают стяжки. Вид у них должен быть привлекательным, потому как они будут на виду.

Затем начинается монтаж своими руками. Нужно поставить лестницу туда, где она будет стоять, и фиксировать верх и низ надежными методами. Можно использовать кронштейны в форме буквы П.

В завершение работ по выполнению лестницы своими руками нужно монтировать балясины и перила.

Видео про устройство и изготовление лестницы»утиный шаг» (второе название «гусиный шаг»).

Теперь вам стало известно подробнее о данной конструкции. Укрепилось убеждение, что она способна значительно сэкономить пространство в доме. Однако не забывайте о безопасности. Учитывайте все вышеописанные советы и инструкции. Это позволит вам использовать сделанную своими руками конструкцию безопасно. Расчеты помогут вам сделать все правильно. Надеемся, что мы помогли вам с обеспечением подъема в вашем доме на второй этаж. Желаем вам успехов в выполнении работ!

stupenimaster.ru
