Маршевая лестница на второй этаж

Как рассчитать маршевую лестницу на второй этаж

В любом доме, имеющем два или более этажей, необходима лестница. Чтобы она была удобной, безопасной и гармонично вписывалась в интерьер помещения, следует задуматься о ее проектировании еще при закладке фундамента будущего дома.

Важнейшим этапом в создании лестницы является ее расчет, в процессе которого:

  • выбирается оптимальная конфигурация;
  • вычисляются параметры участка, требующегося для ее обустройства, длина L и ширина M лестничного проема;
  • определяются размеры ступеней, количество и протяженность лестничных маршей, габариты площадок между маршами.

При расчетах учитывается ряд ограничений, цель которых – сделать конструкцию удобной и безопасной. Итак:

  • параметр Н1, соответствующий расстоянию от поверхности ступеньки до потолка не должен быть менее 200 см;
  • комфортной считается высота ступеней h = 15 см. Данный параметр варьируется в пределах от 14 см до 22 см;
  • удобство лестницы зависит и от глубины ее ступенек l, которая для лестниц общего пользования не может быть меньше 25 см и больше 32 см. Оптимальная величина – 30 см;
  • важно и соотношение глубины и высоты ступеней. Чтобы оценить удобство лестницы, вычисляется величина l+2h. Для оптимальных значений она равна 60 см, что соответствует средней длине шага человека. Данная величина может изменяться в пределах от 58 до 65 см, но чем ближе она к 60, тем лучше.

Общая схема марша лестницы.

Пример расчета маршевой лестницы

Попробуем произвести расчет маршевой лестницы для случая, когда H – 300 см, Н2 – 20 см. Пусть ступени имеют ширину S = 100 см, а для высоты h и глубины l примем: h – 15 см, l – 30 см.

Чтобы определить, из скольких ступеней состоит лестница, необходимо просто разделить параметр H на высоту каждой ступени h:

То есть, на лестнице будет всего 20 ступеней, но надо учесть, что 20-я ступень – это уже площадка второго этажа. Таким образом, расчетное число ступеней k =19. Конечно, можно построить одномаршевую лестницу с 19 ступенями, но этот вариант имеет множество недостатков.

Во-первых, для такой конструкции нужно слишком много места, в чем легко убедиться, если умножить глубину каждой ступени на их общее количество. Нетрудно подсчитать, что горизонтальная проекция лестницы L1 составит:

L1 = l*k = 30 * 19 = 570 см.

Во вторых, не рекомендуется использовать лестничные пролеты более чем из 10 ступенек, так как подниматься по такой лестнице довольно тяжело. Следовательно, не обойтись без промежуточной площадки, что еще больше удлинит конструкцию. Поэтому, целесообразно использовать Г-образную конфигурацию, разбив лестницу на 2 марша, расположенных под прямым углом друг к другу. При этом 10-я ступень будет выполнять функцию площадки между маршами, каждый из которых состоит из 9 ступеней.

Общая схема Г-образной двух маршевой лестницы.

Рассчитаем лестничный проем. Расстояние от пола первого этажа до перекрытия составляет:

Н1 = H – h3 = 300 – 20 = 280 см.

При подъеме на каждую ступень величина h2 уменьшается на 15 см. На пятой она составит 205 см, что еще допустимо, но уже для шестой ступени значение h2 = 195 см. Следовательно, под перекрытием могут находиться только первые пять ступеней лестницы, а проем должен иметь ширину M = 220 см (4 ступени, каждая по 30 см, плюс ширина лестничной площадки, равная S ширине лестницы) и длину L = 370 см (9 ступеней, 30 см каждая + ширина лестничной площадки S = 100 см), либо иметь Г-образную форму, повторяющую конфигурацию лестницы.

Схема расчета Г-образной маршевой лестницы.

При слишком маленьком лестничном проеме пользоваться лестницей будет неудобно и опасно. Нежелателен и слишком большой проем, так как нарушится тепловой баланс здания. Нагретый воздух, благодаря отсутствию препятствия в виде перекрытия, будет беспрепятственно подниматься вверх, в результате на втором этаже будет жарко, а внизу холодно.

Можно изменить конфигурацию лестницы, сделав ее П-образной, и, тем самым, уменьшить размеры участка для обустройства лестницы и размеры лестничного проема. В таком случае используются две лестничные площадки, роль которых выполняют 10-я и 15-я ступени. При этом длина L проема будет равна 320 см (100 + 4*30 + 100).

Схема П-образной маршевой лестницы.

При желании можно применить и вариант с тремя лестничными клетками. Для такой конструкции необходим участок размером 320*320 см, а лестничный проем имеет параметры 220*320 см.

Вариант маршевой лестницы с тремя лестничными площадками.

Если места мало, и размеры лестницы необходимо уменьшить, можно площадки между маршами заменить забежными ступенями. Но делать это следует, в крайнем случае, так как такая лестница будет не совсем удобна в использовании. Забежными являются 3-я, 4-я и 5-я ступень, заменяющие собой первую площадку, 9-я, 10-я и 11-я ступени вместо второй площадки и 14-я, 15-я, 16-я вместо третьей (рисунок 6). Для лестницы понадобится участок размером 290*260 см, а размеры лестничного проема – 190*280 см.

Общая схема маршевой лестницы с заменой лестничных площадок забежными ступеньками.

Если необходимо еще уменьшить габариты лестницы, то можно:

  1. Взять ширину лестницы не 100 см, а 80 см (минимальная ширина для лестниц общего пользования).
  2. Уменьшить глубину ступеней.
  3. Увеличить высоту ступеней.
  4. Расположить ступени лестниц так, чтобы передний край верхней ступени слегка нависал над нижней. Это дает возможность уменьшить размеры лестницы, оставив глубину проступи прежней. Но следует помнить, что для деревянных конструкций величина нависания не может превышать 3 см, а для бетонных – 5 см.

Слишком увлекаться минимизацией размеров лестницы не стоит: выигрывая в пространстве, вы проигрываете в удобстве и безопасности. К тому же, чем больше лестница имеет поворотов, тем она сложнее, больше вероятность ошибок при ее монтаже. Выбирая конфигурацию лестницы, следует искать разумный компромисс между площадью необходимого для нее участка, удобством и простотой конструкции.

Что следует учитывать при расчете маршевой лестницы

В данных расчетах не учтены некоторые нюансы:

  • Ступени лестницы имеют определенную толщину. Например, для деревянных конструкций принимается, что толщина ступени равна 1:20 ее ширины, то есть, в нашем случае – 5 см. При расчете и строительстве реальной лестницы это необходимо учитывать.
  • С той стороны, где находятся перила. край лестничного проема не должен подходить вплотную к лестнице, так как человек может поранить о него руки, поэтому в расчеты следует внести необходимые коррективы. Особенно это важно в случае, если планируется перила крепить к торцам ступеней.

Лестница в доме на второй этаж

Как сделать маршевую лестницу на второй этаж?

В двух- или трехэтажном частном домостроения для перемещения между этажами необходимо предусмотреть маршевые лестницы.

Лестничная конструкция достаточно сложна в реализации, на ее проект распространяются требования ГОСТ, и поэтому предварительно делается расчет и проект.

В частных домах чаще всего применяют упрощенный вариант – маршевые лестницы, чаще всего, деревянные. Построить такую лестницу реально своими руками.

Стандартная площадь, выделяемая под устройство лестницы, должна быть не менее 150х150 см. Для начала ознакомимся с терминологией, рассмотрим фото, изучим ГОСТ и подготовим свой проект.

Варианты маршевых лестниц

Маршем называют один пролет. Маршевые лестницы считают одномаршевыми, если у них один пролет. Двухмаршевые, соответственно, состоят из двух пролетов.

Одномаршевые лестницы вписываются в узкий прямоугольник, одной из сторон которого является длина ступени.

Маршевые пролеты могут быть перпендикулярны друг другу, в этом случае лестницу называют Г-образной (если посмотреть на конструкцию сверху, то она сходна с буквой «Г»).

Если на площадке для продолжения подъема необходимо развернуться на 180 градусов, то это – П-образная конструкция (маршевые пролеты и площадка между ними стоят в форме буквы «П»).

Размеры элементов определяются ГОСТ.

Тетивой называют основной несущий элемент, на который прикреплены ступени. Требования ГОСТ к ширине тетивы – от 235 см. Каждый маршевый пролет имеет две тетивы – левую и правую.

Несущую балку, на которую если смотреть сбоку, виден торец ступеньки, считают косоуром. Основа маршевых пролетов может состоять из одного, двух (реже — трех) косоуров.

Материал для них должен быть очень прочным. Для лестниц с одним косоуром чаще всего применяют металл, расчетная нагрузка на разрыв на швах может достигать до 120 кг.

Косоуры дают возможность сделать лестницу с закругленными маршевыми пролетами, что крайне сложно в случае применения дерева, как основы пролета. На фото вы видите маршевую лестницу на тетиве и косоуре.

Подступенок — это расстояние по высоте между двумя соседними ступеньками. Иногда в литературе подступенком называют элемент, который закрывает это пространство.

Элементы подступенков не несут технологической нагрузки и предназначены для предотвращения проскальзывания ноги в зазор между ступеньками.

В основном, маршевые проемы с подступенками реализованы в многоквартирных жилых домах.

Согласно ГОСТ, высота подступенка в жилом помещении многоэтажного дома должна быть 14,8 см, для частных домов эта величина находится в пределах 15-17 см.

В частных домах подступенки закрываются деревянным или иным элементом редко, без них лестница выглядит более воздушной.

Ступень состоит из подступенка и проступи (плоскости, на которую ставится нога при подъеме). Ширина и высота степени взаимосвязаны между собой, расчет производится по формуле: ширина*2 + высота = 56-65 см для жилого здания.

Рассчитывая высоту ступени, обязательно учтите, высота марша должна делиться нее без остатка.

Ступени бывают прямыми (расположенными перпендикулярно проекции тетивы или косоура) и забежными (применяемыми вместо площадки).

Забежные ступени помогают вписать маршевые прогоны в меньшее пространство, но делают подъем более неудобным. Сделать расчет забежных ступеней своими руками очень сложно.

По возможности, избегайте применения забежных ступеней и оставляйте площадку между маршевыми прогонами шириной 110-120 см.

Если вы видите, что в доме получилось очень мало места под лестничный проем, и использование забежных ступеней оправдано, то закажите проект лестницы в строительной организации.

Частью лестничного проема, отвечающего за безопасность лестницы частного дома, являются перила. Большое значение, как с точки зрения безопасности, так и для удобства, имеет наклон.

Он определяется как угол между полом и центральной линией несущей балки. Наклон от 38 до 45 градусов считаются крутым, а по ГОСТ оптимальным является угол 27-30 градусов.

В случае, если второй этаж дома используется редко (например, как технический этаж), то при необходимости можно уменьшить площадь, отведенную под проем, увеличив наклон.

Уменьшение площади проемов в частном доме можно достигнуть, сделав поочередно ступени «левыми» и «правыми».

Это позволяет уменьшить ширину проступи, но, конечно, добавляет неудобство при подъеме на второй этаж.

Изменить лестницу на второй этаж или отдельные маршевые прогоны, если выявились технологические сложности использования (например, не проходит мебель), после окончания отделочных работ очень сложно.

Гораздо проще неоднократно переделывать проект, пока не будет найден полностью подходящий.

Легко найти различные варианты реализованных решений в своем доме. Чаще всего в них уже указаны размеры и требования для маршевого прогона.

Понравившийся проект оцените с точки зрения применимости при ваших технических условиях, при необходимости внесите изменения, например, в длину ступеней.

Теперь маршевые конструкции можно воплощать своими руками.

До перехода к монтажу лестницы в доме, проведите расчет ее деталей и сверьтесь с ГОСТ.

Итогом теоретической подготовки должен стать проект лестницы на второй этаж с вынесенными углом наклона и размерами всех деталей.

Если вы делаете эту работу своими руками первый раз, то не пожалейте времени и на длинном отрезе бумаги расчертите косоур или тетиву будущей лестницы, зафискируйте его на стене вдоль маршевого пролета, сделайте фото и оцените, будет ли лестница удобной.

При сомнениях есть смысл переделать расчет или заказать проект в строительном бюро. Лестница на второй этаж, сделанная своими руками с нарушениями ГОСТ, будет неудобной или небезопасной.

К практической части создания маршевых пролетов в частном доме приступайте только тогда, когда расчет вас полностью устраивает.

Установка конструкции

Монтаж маршевой конструкции на второй этаж нужно начинать, когда уже готов пол первого этажа, но еще до отделки стен.

Для создания лестницы своими руками приготовьте свободное пространство размером, не меньше удвоенной площади лестничного проема. Из инструментов понадобится электролобзик.

Чертежи будущих ступеней будем разрабатывать, применяя расчет, на листе картона и потом переносить шаблон на деревянную балку.

Когда планируется металлическая лестница на второй этаж. то еще на этапе возведения перекрытий необходимо предусмотреть закладку металлических фрагментов, к которым потом будет привариваться верх лестницы.

Такие же фрагменты необходимо забетонировать в черновой пол. Они послужат для фиксации косоура или тетивы лестницы снизу.

В частном доме гораздо проще сделать лестницу на косоуре, особенно, если ступени лестницы не касаются стен.

Если лестницы своего дома вы делаете своими руками, то можно использовать косоур, сделанный по заказу.

В таком случае вам останется только закрепить его сверху и снизу, подготовить и закрепить ступени и перила.

Когда проект предусматривает размещение маршевых пролетов в углу, а ступени будут упираться в стены, то расчет лучше произвести на тетиве.

Порядок работ при установке следующий (рассмотрим вариант полностью из дерева):

Расчертить профиль тетивы или косоура (основы) на листе бумаги, перенести его на деревянную балку и выпилить. Вверху и внизу опорной балки вырезать пазы для крепления.

Вторую тетиву можно делать, применяя в расчет готовую, как шаблон. Если второй косоур короче или длиннее уже подготовленого, то шаблоном будут отдельные элементы.

Монтируют основу к опорам с помощью анкерных болтов. До фиксации проверьте уровнем. После закрепления основ можно приступать к сборке ступенек

Толщина доски для проступи должна быть не менее 40 см. Ширина доски определяется по ширине проступи. Проступь монтируется к основе.

Если предусмотрены подступенки, то их фиксируют после сбора проступей.

Перила можно изготовить из брусков, но гораздо эффектнее смотрятся деревянные резные балясины. Для придания маршевым пролетам эстетичного вида, можно заказать их отдельно.

Сверху перил монтируются поручни.

Деревянные элементы нужно обработать противопожарными смесями, после чего нанести краску или лак.

При изготовлении деревянной лестницы на второй этаж необходимо убедиться, что древесина полностью сухая (при необходимости осуществить просушку в сушильной камере или дать возможность высохнуть естественным путем) и в ней отсутствуют сучки и трещины.
Видео:

Если вам более предпочтительна металлическая, то внимание стоит уделить качеству сварки элементов.

Также на ней очень эффектно в частном доме будут смотреться резные деревянные перила.

Какая бы маршевая лестница не планировалась вами в доме, вы уже знаете, что ее можно реализовать своими руками.

Делаем лестницу на второй этаж самостоятельно

Лестница на второй этаж – необходимый элемент двухэтажного дома, при этом она должна быть не только удобной, крепкой и надежной, но и гармонировать с интерьером дома. Конструкции лестниц могут отличаться как формой, так и материалом, из которых они изготовлены. В частных домах чаще всего устанавливают лестницы из дерева, при этом могут быть использованы металлические опоры и конструкции.

Делаем лестницу на второй этаж

По форме лестницы могут быть маршевые – прямые или поворотные, или винтовые. Вторые занимают меньше места, при этом они менее удобны для постоянной ходьбы. Маршевые лестницы отнимают у помещения значительную площадь, однако, при разумной планировке пространство под лестницей можно зашить перегородкой и использовать как кладовую или гардеробную.

Поворотные лестницы выполняют Г-образными или П-образными, с забежными ступенями или промежуточными площадками. Они занимают меньше места в помещении, однако несколько сложнее в выполнении. Прямые маршевые лестницы имеют простую и надежную конструкцию, и сделать их своими руками сможет каждый.

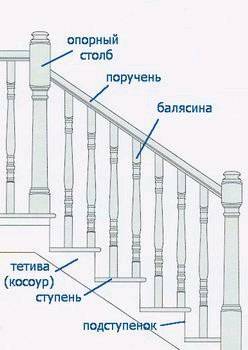

Конструкция прямой маршевой лестницы

Любая лестница имеет ступени – они принимают основную нагрузку. Ступени, в свою очередь, опираются на косоуры или тетивы. Косоур – это балка, имеющая пилообразную форму, ступени опираются при этом на горизонтальный срез, а к вертикальному срезу «зубьев» крепят подступенки. Лестница может быть выполнена с одним центральным косоуром с опорой ступеней на стену, либо с опорой на два боковых косоура.

Конструкция прямой маршевой лестницы

Тетивы – толстые балки, в которых выбраны пазы для ступеней и подступенков. Тетивы изготовляют из толстой доски, а паз вырезают по шаблону. Между собой тетивы стягивают с помощью тяжей из дерева либо металла.

Способы крепления тетив для лестницы

Подступенки выполняют декоративную функцию, позволяя зашить подлестничное пространство наглухо. Лестницу можно сделать и без подступенков, тогда ее конструкция будет более легкой.Для удобства и безопасности лестница должна быть оснащена перилами. Каркас перил выполняют из опор – балясин, и поручня. Кроме того, лестницы могут иметь площадки в верхней и нижней части, опорную ступень и другие элементы.

Наиболее простой универсальной конструкцией для самостоятельного изготовления является лестница на двух косоурах. Ниже рассмотрена пошаговая технология ее изготовления.

Лестница из дерева на косоурах

  1. Расчет количества ступеней и проектирование лестницы.Прямая маршевая лестница соединяет два этажа, поэтому имеет высоту не менее 2-2,5 метра. Угол наклона лестницы для удобного передвижения по ней не должен превышать 35-40 градусов. При таких параметрах длина основания лестницы получается не меньше 4 метров, а длина пролета – более 5 метров. Ширину ступеней выбирают от 20 до 30 см, высота должна колебаться в пределах 10-20 см. Наиболее удобными для передвижения взрослых людей являются лестницы с углом наклона 35 градусов и шириной и высотой ступеней 300 мм и 150 мм соответственно. Проектируют лестницу и рассчитывают количество ступеней так:

Таблица размеров ступеней по мере их безопасности в мм

  • высоту лестницы делят на предварительно принятую высоту ступени, полученное значение округляют до большего целого числа;
  • умножают количество ступеней на предварительно принятую ширину ступени и получают длину основания лестницы;
  • вычисляют длину пролета по теореме Пифагора;
  • вычисляют отношение высоты лестницы к длине пролета, оно должно находиться в пределах 0,5-0,7.
  • Если геометрические вычисления вызывают затруднение, можно просто начертить лестницу в масштабе и измерить длину пролета и угол.
  • При расчете необходимо учесть, что деревянный дом в первые два-три года дает значительную усадку, и жестко закрепленная лестница может деформироваться или изменить угол наклона.
  • Изготовление косоуров.

Изготовление косоуров для лестницы

Косоуры изготовляют из хорошо высушенной доски из твердых пород древесины: сосны, бука, дуба. По результатам расчетов выполняют шаблон из картона или тонкой фанеры, имитирующий форму выступа и учитывающий угол наклона лестницы. В верхней и нижней части косоуров выполняют пазы, с помощью которых они будут крепиться к балке перекрытий сверху и к опорному брусу снизу. С помощью электролобзика выпиливают на косоурах выступы, после чего обрабатывают заготовки с помощью шлифмашинки или наждачной бумаги.

  1. Установка косоуров. Косоуры устанавливают в заранее определенном месте, закрепляя в нижней части с помощью опорного бруса, а вверху – с помощью врубки в балку потолочного деревянного перекрытия. Можно установить на балке перекрытия металлические опоры, к которым крепят косоуры с применением анкерных болтов. Нижнюю опорную балку также крепят на анкерные болты. При установке косоуров обязательно используют уровень.

Технология установки косоуров

  • Изготовление ступеней и подступенников. Ступени изготовляют в необходимом количестве из сухой доски толщиной не менее 36 мм и шириной доски не менее выбранной ширины ступеней. Ступени могут немного выступать за плоскость подступенка, поэтому обрезать более широкую доску не нужно. Доски нарезают по необходимой длине, равной ширине лестницы с учетом перил, обычно это значение составляет 0,8-1,2 метра. Ступени шлифуют, срезая острые кромки.Подступенки выполняют из сухой доски толщиной не менее 20 мм, ширина доски равна высоте ступеней, а длина – ширине лестницы.

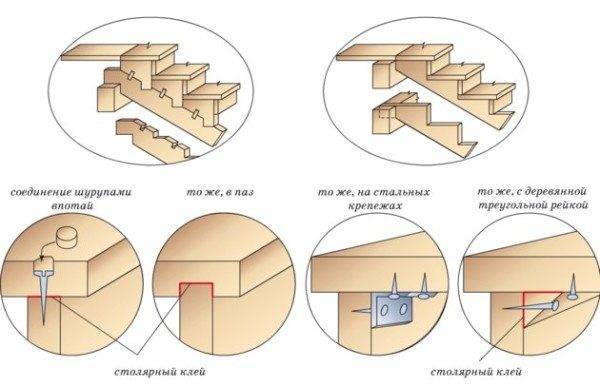

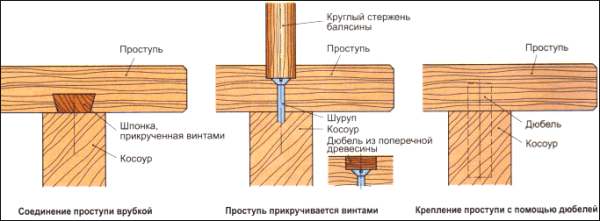

  • Крепление ступеней. Крепят к установленным косоурам сначала подступенки, а затем ступени с помощью саморезов и столярного клея. Клеем промазывают все стыки для уменьшения скрипа при ходьбе по лестнице.

    Технология крепления ступеней

  • Изготовление перил. Для выполнения перил используют балясины и поручни. Балясины можно изготовить из бруска квадратного сечения или купить готовые, резные. Балясины устанавливают на ступени, обычно по одной балясине на каждую ступень. В начале и конце лестницы устанавливают опорные балясины, между ними – декоративные. Крепят балясины к ступеням с помощью саморезов, после чего устанавливают декоративные заглушки в местах крепления. Перила также закрепляют с помощью саморезов с нижн6ей стороны.

    Схема монтажа перил

  • Обработка и нанесение декоративного покрытия
  • Лестница, как и любая другая деревянная конструкция, нуждается в защите от воздействия влаги. Деревянные лестницы покрывают с этой целью краской, лаком либо защитным бесцветным или тонирующим составом. При этом лучше использовать покрытия, не образующие очень гладкой поверхности – скользкие ступеньки опасны, особенно при спуске вниз. Перед нанесением покрытия лестницу еще раз шлифуют, чтобы убрать все заусенцы, задиры. Места креплений закрывают заглушками из дерева. Покрытие наносят кистью или небольшим валиком в два-три слоя, при этом позволяя предыдущему слою хорошо просохнуть.

    Нанесение защитного покрытия

  • Установить прямую маршевую лестницу не всегда возможно из-за ее габаритов. Для экономии места можно выполнить другие разновидности лестниц, например, лестницу «гусиный шаг» .
  • Читайте также:

    • Лестница гусиный шаг
    • Лестница из бетона своими руками
    • Лестница на мансарду своими руками
    • Как самостоятельно сделать бетонную лестницу

    Источники: http://rems-info.ru/marshevaja-lestnica-na-2-jetazh.html, http://stroyremned.ru/stroitelstvo/architektura/838-marshevye-lestnicy-svoimi-rukami.html, http://stroyvopros.net/lestnitsa/lestnitsa-na-vtoroy-etazh-svoimi-rukami.html

    Изготовление маршевой деревянной лестницы своими руками

    Прямая маршевая деревянная лестница – популярная конструкция в частном доме, поскольку делать ее достаточно просто, а внешний вид (при правильной отделке) ничем не хуже, чем у винтовых или модульных приспособлений. Далеко не секрет, что за заводскую лестницу среднестатистический человек должен отдать несколько своих месячных зарплат, хотя затраты на ее изготовление составляют всего 20-25% от этой стоимости.

    Сейчас мы рассмотрим, как делается маршевая лестница на второй этаж, ее конструкцию, сделаем подробный чертеж и проведем монтаж своими руками. Этот процесс займет примерно 2 дня: первый потребуется для сбора материалов и подготовки, второй – для строительства лестницы. Будем использовать максимально недорогие и надежные материалы, чтобы и штаны последние не отдавать и прослужило наше изобретение несколько десятков лет.

    Виды маршевых лестницы и что лучше выбрать

    В зависимости от конструктивных особенностей, высоты, материала, из которых изготовляются лестницы, их различают около 10 видов. На самом деле можно условно разделить их только на поворотные и прямые, а все остальное – это только подвиды. Поворотные занимают меньше места в доме, они смотрятся немного элегантнее, но прямые делать намного проще, дешевле и представляется очень много возможностей для творчества строителя.

    Стоит отметить, что для ходьбы лучше выбрать изготовление маршевых лестниц без поворотов, на них можно без проблем разойтись двух людям, удобнее переносить тяжести между этажами и намного проще мыть. Они занимают больше места – это верно, но его можно эргономично использовать и зашить пространство гипсокартонном или ОСБ, сделав полезные полочки или ниши под одежду (сделать гардеробную) или предметы интерьера.

    Мы выбрали для строительства простой вид маршевой лестницы – прямую. В первую очередь потому что это действительно дешево, а во-вторых – делать ее будет намного проще и справиться с такой работой сможет даже начинающий строитель без опыта. Теперь можно переходить к расчетам и более интересным этапам работ.

    Расчет и чертеж маршевой деревянной лестницы

    Для начала сделаем краткий обзор по частям лестницы, чтобы лучше понимать, что и как делать. В маршевой лестнице есть ступени – элементы, которые принимают основную нагрузку. Здесь вроде все понятно, теперь идем дальше. Косоур – несущий элемент, своеобразная балка, в которой делают «заусеницы» для установки ступеней и крепления подступенков («подпорки» ступеней). Он напоминает форму пилы, на зубьях которой располагаются ступеньки. В маршевой лестнице может быть 2 косоура или 1. Во втором случае противоположная сторона ступеней крепится непосредственно на стену.
    Косоур деревянной лестницы

    Теперь надо выучить еще одно новое ругательство – тетива. Это большая широкая балка, в которой имеются посадочные места для ступенек. «Ну, а разница то где?» – спросите вы. Да нет ее, просто на косоуре ступеньки крепятся сверху, а здесь как-бы между двух балок, которые периодически стягиваются между собой арматурой или деревянным тягами. Здесь уже выбирать надо по внешнему виду, что кому нравится, поскольку никаких практических отличий нет.Лестничная тетива

    Хотя подступенки и напоминают опорные элементы, они ничего не держат и устанавливаются исключительно в декоративных целях – они скрывают пространство под лестницей. Их можно украсить наклейками, красивыми надписями или выжечь что-то – смотрятся достаточно солидно и оригинально, а затраты минимальные на декорацию.Подступенки деревянной лестницы

    Конечно же, есть еще перила, их функция и крепление вроде понятны (балясины и поручень сверху). Теперь сделаем размеры маршевой лестницы, нанесем все это сначала на бумагу, а потом сделаем аналогичный перенос на комнату, в которой будет находиться наша конструкция. Рассмотрим инструкцию пошагово, чтобы было максимально понятно и удобно выполнять.

    ШАГ 1: рассчитываем количество ступеней и длину лестницы. Допустим, высота потолка вашего дома составляет 250 сантиметров, угол наклона надо выбрать 40 градусов – это оптимальный угол для удобной ходьбы и подъема груза. Длина деревянной балки будет в таком случае 500 сантиметров. Ширина ступеней должна быть примерно 50-60 сантиметров, не менее, чтобы удобно было передвигаться. Высота подъема – 15-20 сантиметров. Это наиболее распространенные параметры маршевых лестниц, которые чаще всего применяются при их строительстве. Угол наклона лестницы более 45о считается небезопасным для перемещения, особенно если в доме дети.Простой чертеж лестницы

    ШАГ 2: расчет маршевой лестницы в масштабе помещения. Мы взяли общую длину лестницы, которая получилась (нашли гипотенузу равнобедренного треугольника, нашли корень от суммы квадратов высоты помещения и длины от основания лестницы до стены, на которую она «опирается»), разделили на высоту подступенков, вышло их количество. Чертим все это на полу и стене, наглядно смотрим, устраивают ли нас такие параметры.Правильная разметка лестницы по чертежам

    ШАГ 3: собираем полученные записи и отправляемся на лесопильню за необходимой древесиной. Маршевые деревянные лестницы лучше всего делать дубовые – максимальная прочность древесины, минимальная усадка и отличный внешний вид. Но есть один минус – дуб стоит как самолет, поэтому заменим его обычной сосной и разукрасим ее потом «под дуб». И дешево, и похвастаться потом можно будет перед гостями эксклюзивной маршевой лестницей на второй этаж, сделанной своими руками.Доска для косоура маршевой лестницы

    Важно: если дом недавно был построен, он может давать небольшую усадку еще, поэтому крайне не рекомендуется устанавливать много жестких креплений лестницы – ее может «повести» со временем. Для начала лучше будет закрепить «черновой» вариант с зазором на 1-2 сантиметра, а потом, если через год или два она останется на этом же месте, закрепить наглухо и вплотную до потолка.

    Изготовление сосновой маршевой лестницы в дом

    Для начала нам надо купить деревянный брус нужной длины (определили в предыдущем разделе), доску толщиной 25-30 мм, пропитки, морилки, лак, запастись электролобзиком, наждачной бумагой или шлифовальной машинкой. Теперь разберем как сделать маршевую лестницу своими руками. Снова рассмотрим пошагово все для удобства.

    ЭТАП 1: изготовление косоуров прямой маршевой лестницы. Можно, конечно, попросить прямо на лесопильне поделать нужные зубья, зашлифовать брус, сделать пазы, но это все деньги, причем немаленькие, поэтому мы потратим все-таки несколько часов своего времени и сделаем маршевую лестницу своими руками. Сначала делаем пазы в начале и конце бруса, которыми он будет ложиться на опорный брус внизу и крепиться к балке сверху. Там все просто: надо выпилить небольшое посадочное место под углом 90 градусов, чтобы прислонить его к балке или брусу на полу. Далее необходимо взять линейку и начертить «зубья» на косоуре: надо отсчитать по 20 см везде (высота ступени) и прямой угол должен получиться везде, можно использовать транспортир. Далее выпиливаем все и обрабатываем наждачной бумагой или шлифуем машинкой.Разметка и разрез косоура

    ЭТАП 2: изготовление ступеней. Теперь нам надо сделать маршевую лестницу со ступеньками для последующей обработки. Устанавливаем подготовленный брус, крепим его анкерами или шурупами к балке и полу. Ступени выпиливаем из доски толщиной 30 мм, делаем их по ширине лестницы с перилами вместе, затем рубанком или шлифовальной машинкой снимаем острые углы и шлифуем. Аналогично делаем и подступенки, только из доски уже 20 мм толщиной. Отрезаем их по высоте ступенек и ширине лестницы, чтобы ничего не выступало нигде.Ступеньки своими руками

    ЭТАП 3: крепеж ступенек. Сначала привинчиваем подступенки, потом уже сверху укладываем ступени, привинчиваем их саморезами, но обязательно смачиваем все стыки в столярном клее или эпоксидной смоле, чтобы ничего не скрипело потом. Теперь конструкция маршевой лестницы почти готова, надо только на что-то опереться!Установка ступеней деревянной лестницы

    ЭТАП 4: перила. Нам потребуются балясины и поручни. Вот их как раз можно купить готовые, поскольку они недорогие, и делать своими руками будет достаточно тяжело, если хотите, можно установить обычные квадратные балясины, вырезав аналогичный элемент с деревянного бруса. По 1 балясине на ступень будет как раз нормально, некоторые предпочитают через одну ставить и крепить их саморезами или специальными Г-образными креплениями, которые завинчиваются вровень и закрашиваются. Аналогично можно закрепить и перила с помощью Г-образных креплений и саморезов. Монтаж маршевой лестницы из дерева завершен, теперь осталось обработать антикоррозийными смесями.Установка балясин лестницы

    Можно использовать пропитки, сверху сделать все лаком. Выбор лакокрасочных материалов достаточно большой, можно купить специальную смесь «под дуб» или сделать разводами – здесь уже полет фантазии ничем не ограничивается. Если вы хотите сделать действительно эксклюзивную деревянную маршевую лестницу своими руками, тогда потребуется еще алюминиевый уголок, с помощью которого можно обработать подступенки и ступеньки. Также можно выжечь красивые узоры или что-то наклеить на подступенки.Красивая лестница

    Предлагаем также посмотреть подробную видео инструкцию по изготовлению простейшей деревянной маршевой лестницы своими руками из бюджетных материалов:

    особенности конструкции, расчет и монтаж

    Увеличение количества жилых помещений в загородных домах проходит за счет надстройки второго этажа, в таком случае не обойтись без правильно подобранной лестничной конструкции. В последнее время все более популярными становятся двухмаршевые модели различных видов и габаритов, они часто используются при строительстве коттеджей в частных секторах.

    Данный элемент интерьера служит не только для безопасного передвижения из одной комнаты в другую, но и является отличным украшением гостиной, столовой или прихожей. В этой статье мы рассмотрим, какой должна быть идеальная двухмаршевая лестница, и от чего зависит выбор того или иного варианта конструкции.

    Конструкционные особенности

    Двухмаршевая лестница с площадкой устанавливается с целью преодолеть расстояние между первым и вторым этажами. Отличительной чертой подобных конструкций является наличие отдельных пролетов, так называемой системы ступеней, объединенных одним лестничных проходом (эти участки имеют четко определенные параметры). Изделие представляет собой два марша, соединенных между собой одной горизонтальной площадкой.

    Основной составляющей конструкции является горизонтальная площадка. Ее задача – разграничение уровней первого и второго этажа, она также играет роль вспомогательного элемента. Выделение свободного участка позволяет привнести в дизайн интерьера современные черты, разместить удобную мебель или декор.

    Такое решение особенно подойдет при планировании строительства загородного дома или в процессе обустройства двухуровневой квартиры. Внешне конструкция смотрится стильно и придает помещению логическую завершенность.

    Двухмаршевые лестницы могут быть как с площадкой, так и с забежными ступенями. Стоит отметить и комфортный угол подъема, и высоту ступеней по традиционными вариантами.

    Плюсы и минусы двухмаршевых лестниц

    Как и любой строительных объект, двухмаршевые деревянные лестницы имеют и преимущества, и недостатки использования. Если сравнивать данную конструкцию с устаревшими маршевыми моделями, то они имеют значительно больше преимуществ.

    К достоинствам данного типа конструкции специалисты относят следующее:

    • Двухмаршевая лестница с переходной площадкой экономит свободное пространство, что особенно актуально для небольших комнат. Это обусловлено возможностью разворота маршей под разными углами (прямой угол используется реже всего).
    • За счет разного угла расположения маршей можно уменьшить и наклон лестницы. Таким образом, передвигаться между этажами будет намного удобнее и безопаснее. Рекомендуем отказаться от одномаршевых подъемов семьям с маленькими детьми.
    • Конструкция состоит из двух лестниц, которые могут сопрягаться в разных направлениях и под подходящим углом (в зависимости от особенностей помещения и требований безопасности).

    Недостатком двухмаршевой лестницы на второй этаж могут стать неправильные расчеты при изготовлении каркаса конструкции, а также относительно высокая стоимость по сравнению с малогабаритными моделями. Однако не стоит забывать такой немаловажный факт, как возможность изготовления двухмаршевой лестницы своими руками (по индивидуальному проекту). В таком случае готовое изделие будет соответствовать пожеланиям всех жильцов.

    Это отличный вариант для загородного дома, если вы не стремитесь к экономии пространства, в противном случае вам больше подойдут винтовые модели из дерева, металла и других материалов.

    Требования к безопасности конструкции

    Любая лестница в первую очередь должна быть безопасной и удобной в эксплуатации. Чтобы добиться этого, необходимо соблюдать основные требования изготовления подобных конструкций, проводить грамотный расчет размеров всех элементов. При самостоятельном возведении лестницы, вне зависимости от ее вида, нужно руководствоваться критериями безопасности ГОСТ и СНИП.

    Параметры безопасной лестницы

    Используя проект лестницы с площадкой, не забудьте о качественном освещении и наличии свободного доступа к ступеням (они в обязательном порядке должны располагаться в пределах одного марша).

    Стоит обратить внимание и на стилевое единство – готовое изделие должно гармонировать с дизайном и цветовой гаммой жилых помещений. Оно не должно занимать много места и искажать эксплуатационные характеристики обоих уровней.

    Материалы для изготовления

    Еще несколько лет назад выбор двухмаршевых лестничных конструкций ограничивался деревянными изделиями, выполненными по одному образцу. На сегодняшний день отсутствует проблема подбора материалов, вы можете сделать каркас своими руками либо воспользоваться услугами специалистов.

    Для изготовления лестницы подходят практически все виды строительных материалов:

    • Разные породы древесины. Этот классический вариант пользуется широким спросом благодаря низкой себестоимости, простоте монтажа и эстетичности. Для сооружения деревянных лестниц не подойдет сосна из-за своей мягкости.

    • Металлическое основание. Это оптимальный и наиболее прочный тип конструкции. Стальные изделия имеют срок годности до нескольких десятков лет, не деформируются (как алюминий) и не окисляются (как латунь и другие металлы).

    • Стеклянные ступени и перила. Более стильный вариант, чем зеркальная лестница в центре гостиной, сложно себе представить. Однако такое решение имеет и ряд недостатков: стекло плохо переносит механические нагрузки, даже закаленное покрытие быстро теряет свой первоначальный облик и требует постоянного ухода.

    • Натуральный камень. Выполненные из мрамора ступеньки выглядят очень оригинально и за счет своей уникальной структуры надолго сохраняют свой первоначальный вид без износа. Камень также не скользит и прост в обслуживании.

    Самым бюджетным вариантом является изготовление деревянной лестницы среднего размера. Для ступеней рекомендуется использовать металлические заготовки из стали, тогда конструкция прослужит вашей семье не один десяток лет.

    Если же речь идет о капитальном ремонте двухуровневой квартиры, выполненной в современном стиле хай-тек, то рекомендуем вам обратить внимание на лестницы из стекла. Следует выбирать либо закаленное, либо ламинированное). Но будьте осторожны при последующей обработке этого материала и постарайтесь минимизировать количество декоративных элементов на площадке, чтобы снизить механические нагрузки.

    Какая бы ни была форма лестничного проема, монтаж всех элементов конструкции должен проводиться в соответствии с правилами безопасности по классическому стандарту. В случае с нестандартными параметрами проема возведение площадки лучше доверить профессионалам, хоть это и обойдется вам несколько дороже.

    Рассчитать необходимое количество материалов можно при помощи специальных онлайн калькуляторов. Это позволит вам сэкономить деньги и время на первом этапе работ.

    Как сделать лестницу с площадкой [инструкция]

    Сооружение деревянной лестницы с двумя маршами не требует специальных знаний и навыков в строительной сфере. При желании выполнить такую работу сможет даже начинающий мастер.

    Главное строго соблюдать порядок расчета и монтажа:

    1. Согласно СНиП (пункты 2.08.01—85) число ступеней на один марш не должно превышать восемнадцати. Это количество разделяется на две лестницы, в результате чего получается конструкция с промежуточной площадкой (ее ширина в среднем равняется 80 сантиметрам).

    2. Далее вам понадобятся ступени стандартных размеров, их можно приобрести в любом строительном магазине, а также дополнительные элементы, такие как перила, декоративные ручки или подступенки.

    3. После того как вы определились с основными параметрами всех деталей необходимо составить полноценный проект с учетом расположения и занимаемого конструкцией места в проекции или в длину.

    Расчет

    Рассчитать количество ступеней для лестницы на второй этаж можно с помощью простой формулы: разделите высоту лестничного проема на высоту подступенка – если получится дробное число, то округлите результат в большую строну. Как показывает практика оптимальная ширина ступеней составляет от 25 до 40 сантиметров в зависимости от габаритов проема. Ниже показан пример расчета.

    При последующем проектировании лестничной конструкции необходимо соблюдать следующие аспекты данного типа работ, чтобы избежать проблем на этапе монтажа:

    • Минимальная ширина готового изделия должна быть не менее 80 сантиметров (возможно отклонение в большую сторону на 20-30 сантиметров с учетом параметров помещения).
    • При возведении деревянной лестницы с промежуточной площадкой рассчитываем расстояние (которое будет занимать конструкция) по горизонтали. Если проект предполагает наличие поворотов, то расчеты усложняются.
    • Косоур и тетиву монтируем на месте в соответствии с установленными требованиями.
    • После того как будет завершена установка тетивы или косоура, их необходимо обработать наждачной бумагой и надежно закрепить подступенки.
    • На завершающем этапе работ проводится монтаж ступеней, а также соединение балясин и перил к основанию конструкции. Большинство пород древесины отлично подаются покраске либо лакированию (так вы сможете придать конструкции нужный оттенок).

    Если уровень потолка на первом этаже находится на высоте 2700 мм от пола, а толщина перекрытия между этажами 300 мм, то общая высота лестницы будет составлять 3000 мм.

    Типовой проект лестницы для проема 3000х2700 мм

    На видео: самый простой способ расчета лестницы.

    Материалы и приспособления

    Изготовить лестницу свои руками легче всего из дерева, подойдет дуб как наиболее крепкий и устойчивый к истиранию материал. Высокой прочностью также отличаются изделия из бука или лиственницы. Сосна чаще всего используется при строительстве стремянок или чердачных лестниц классической формы за счет мягкости и пластичности древесины.

    Выбирая материал, постарайтесь заранее рассчитать все элементы конструкции, выполненные из дерева. Для изготовления лестницы из двух маршей с промежуточной площадкой вам понадобятся:

    • ступени — 20 штук;
    • подступенки — 22 штуки;
    • тетивы или косоуры — 4 штуки;
    • балясины — по одной на ступень;
    • поручни;
    • углы и повороты поручня;
    • опора в виде столба;
    • доски для возведения горизонтальной площадки.

    В конечном счете общая длина поручня должна быть приблизительно равной длине двух маршей. Если же вы планируете делать поручень по стене, то его параметры увеличиваются в два раза. Также не стоит забывать про ограждение лестничного пролета для удобства и безопасности жильцов.

    Помимо перечисленных выше материалов (деталей конструкции), вам могут понадобиться различные крепежные элементы, строительный клей, дополнительное покрытие и пропитки к нему. Для правильной сборки лестницы заранее сделайте разметку выборки для ступеней на тетивах. В большинстве случаев для этого используются стандартные шаблоны, которые представлены в открытом доступе.

    Виды конструкций

    Маршевые лестницы условно делятся на две категории: прямые и поворотные. Первые отлично подходят для просторных помещений, так как имеют простую в сборке конструкцию, но занимают много места. Поворотные более компактные, внешне они схожи с популярными сейчас винтовыми моделями. Это лучший вариант для небольших помещений. Каждый из этих видов состоит из двух маршей по 3-15 ступеней и одной промежуточной площадки. При наличии более 15 ступеней подъем уже нельзя назвать безопасным и комфортным.

    В свою очередь поворотные и прямые лестницы могут иметь разные формы. Так, различают следующие типы конструкции:

    • Открытая. Ступени не имеют подступенков, между проступями остаются просветы.

    • Закрытая. Содержит глухие подступенки, увеличивая безопасность передвижения, но ограничивая ширину проступи и создавая эффект массивности марша.

    Существует большое количество классификаций маршевых лестниц. По направлению движения они могут быть правыми (поворот по часовой стрелке), левыми (против часовой стрелки). При выборе той или иной конструкции, стоит учитывать особенности расположения и наличие свободного пространства в комнате.

    Помните, что чем меньше угол поворота, тем больше места будет занимать лестница и тем удобнее будет передвигаться по ней.

    Угол поворота

    В зависимости от угла наклона маршей различаются следующие типы лестниц:

    • Лестница с поворотом на 90 градусов. Ее еще называют Г-образной либо L-образной. Такие модели смотрятся эффектно в просторных помещениях, а также отличаются удобством использования и простотой монтажа.

    • Лестница с поворотом на 180 градусов. Или П-образная с промежуточной площадкой. Ее лучше всего расположить по центру, что позволит использовать этот элемент интерьера для зонирования помещений.

    На видео: ошибки проектирования лестницы в деревянном доме.

    Монтаж

    Изготовление маршевых лестниц – это трудоемкий и довольно длительный процесс. В среднем на заготовку материалов, составление проекта и монтаж конструкции уходит от одной до двух недель. Опытные строители рекомендуют начинать возведение лестницы еще на этапе строительства загородного дома. Так вы сможете заранее выделить для нее место, что весьма проблематично сделать в готовом помещении.

    Инструкция по сборке и монтажу простой лестницы:

    1. Если вы решили использовать косоуры, то именно с них и стоит начинать монтаж лестницы. Ровно расположите две заготовки и при помощи угольника сделайте разметку, а затем выпилите «зубцы» электролобзиком.

    2. Одна часть каркаса крепится к стене при помощи анкерных болтов, а вторая соединяется со специальным опорным столбом, закрепленным в пол. На косоуры устанавливаются проступи и ступени – для этого используются обычные саморезы. Между готовыми лесенками монтируется площадка.

    3. Ближе к краю ступеней размечаются места, на которые будут установлены подготовленные балясины и опорные столбы. Делаются отверстия, которые после заполняются клеем (в эти отверстия вставляются подходящего размера шканты).

    4. В основании балясин и столбов делаются соответствующие отверстия, которые также заполняются клеем, после чего опоры для поручня насаживаются на шканты в ступенях. В начале и в конце лестницы столбы необходимо использовать более массивные для создания прочной основы.

    5. Последним этапом становится крепление поручней. С нижней стороны эти элементы в нужных пазах промазываются клеем, затем насаживаются на балясины и опорные столбы. Проверяется все по уровню и, если нет никаких изъянов, дополнительно балясины прикручиваются к поручню при помощи тонких саморезов.

    Лестницы из двух маршей могут иметь самую разную форму и размеры. Выбирая ту или иную конструкцию, необходимо заранее изучить особенности ее монтажа. Не стоит забывать и про стилевое единство помещения – готовое изделие не должно выбиваться из общего фона. Наилучшим вариантом является подбор древесины под материал стен, а также разграничение места для размещения лестницы еще на этапе планирования ремонта.

    При соблюдении всех правил и советов, в итоге у вас получится идеальное сочетание практичности, безопасности и красоты. И не придется тратить деньги на заказ деревянной лестницы у непроверенных компаний.

    Сборка двухмаршевой лестницы на тетивах своими руками (2 видео)

    Разные варианты двухмаршевых лестниц (56 фото)

    Одномаршевая лестница своими руками — Всё о лестницах

    Деревянные лестницы своими руками.

    На первый взгляд может показаться, что лестницу только могут сделать профессиональные мастера в столярных цехах. Я с этим не согласен и считаю, что качественные лестницы и не за большую цену можно сделать своими руками в себя дома и ручным электроинструментом.

    Передо мной стояла задача сделать лестницу на второй этаж. Так как раньше в мансардном помещении не было никаких жилых комнат, но после ремонта это все поменялось. И на втором этаже появилось две комнаты.

    Вот такую лестницу мы сегодня будем делать.

    Подготовительные работы.

    Вот на этом месте я буду делать деревянную лестницу своими руками.

    Для начала я разобрал боковую кирпичную кладку, так как в ней больше нет необходимости. Выровнял пол под будущей лестницей и отправился считать количество материала, который необходимо купить в магазине.

    Расчет деревянной лестницы.

    Перед тем как покупать материал его необходимо рассчитать. Я буду делать обычную одномаршевую лестницу из материала, который уже готовый продается в строительных гипермаркетах.

    Начинаем расчет деревянной лестницы из расчета количества ступенек и их ширины. Меряем рулеткой расстояние между первым этажом и вторым, а также длину лестничного марша. У меня высота составляет 260 см, а длина 325 см. Для того чтобы расчет был наглядным, рисуем изображение.

    Что нам еще необходимо знать? Нам нужно знать удобную ширину и высоту ступеней для человека. Удобная высота ступеньки составляет 150-210мм, а ширина 245-330мм.

    Рассчитываем ширину ступеньки. Стандартная ширина ступени, которая продается в строительных гипермаркетах, составляет 300мм. И я рекомендую от этой ширины отталкиваться. Можно отойти от этих размеров, но в том случае, когда в вас иначе не получается.

    И так, у нас длина составляет 325см, ее нужно разделить на ширину стандартной ступени. Но делим не на 30см, а на 25 см. Почему? Это потому, что каждая ступенька имеет выступ. И это выступление может быть до 5-ти сантиметров. А так как у нас лестницы планируются «крутыми», то и выступление мы сделали максимальным.

    325/25 = 13 ступенек

    После этого математического действия мы узнали, что ступенек должно быть 13 штук.

    Далее узнаем высоту ступеньки. Для этого высоту лестничного марша делим на количество ступеней: 260/13 = 20 см

    У нас получилась высота ступеньки 20 см, что соответствует стандартам удобства для человека.

    Где покупать материал для лестницы.

    В вас есть два варианта, где можно купить материал для деревянных лестниц. Это можно купить в строительном магазине, или заказать у местного столяра. Я вам рекомендую покупать в магазине и сейчас объясню почему.

    Когда вы покупаете в магазине, то вы уверены на 100%, что это изделие делали на предприятии, где соблюдаются все технологии по сушке дерева и его склеивании между собой. После долгих лет службы лестница не будет ссыхаться, что нельзя сказать о материале который был заказан в столярной мастерской.

    Материал для деревянных лестниц, купленный в магазине будет стоить дешевле, чем у столяра, это потому, что на предприятиях стоит конвейер по изготовлению ступеней и косоуров. И они только этим и занимаются, что делает работу быстрой и дешевой.

    В магазине вы найдете ступеньки шириной 300мм, а длиной 800-1000мм. То же касается косоуров и балясин.

    Одномаршевая лестница своими руками.

    После того как вы рассчитали материал и приобрели его, начинаем монтаж деревянной лестницы.

    Прежде всего, режем косоур по нужному размеру, кладем его на место и отмечаем на нем где должна находиться первая ступень. Уже на земле, зная наши расчеты, размечаем на косоуре все те места, где должны находиться все ступеньки.

    После чего делаем борозды на косоуре. Это делаем ручной циркулярной пилой, но не забываем отрегулировать на ней глубину прореза. Он должен составлять 15 мм.

    Далее подчищаем стамеской.

    Устанавливаем на место первый косоур.

    Второй косоур подготавливаем таким же методом, как и первый. И также его устанавливаем на место.

    Крепим косоуры к плитам перекрытия оцинкованными уголками. Такую процедуру необходимо сделать снизу и вверху.

    Если вам стандартные размеры ступенек не подходят, то покупаем их большими и отрезаем.

    После отрезания калибруем их всех, таким образом, как показано на фото.

    Промазываем борозды на косоуре клеем ПВА или другим столярным клеем.

    После чего вставляем ступень в эти борозды на косоуре.

    У нас образовался очень длинный лестничный марш. И чтобы он не разъехались нам нужно его стянуть шпилькой 8-кой.

    Просверливаем отверстие сверлом 8-ой по дереву.

    И вставляем шпильку.

    Устанавливаем перила. Их устанавливается на высоте 80см.

    Далее шлифуем все лестницы вместе с перилами. Шлифовальную бумагу используем марки 120.

    После чего лакируем. Я использовал акриловый лак. Он менее устойчив, но не имеет неприятного запаха. Такую процедуру повторяем два — три раза.

    Я считаю, что результатом мы должны быть довольны. Так как мы за небольшое количество денег сделали лестницу. Так как сделать их под заказ обошлось бы в разы дороже.

    Как сделать одномаршевую лестницу своими руками: выбор материала и изготовление

    Такой тип конструкций, как одномаршевая лестница является одним из простейших вариантов обустройства подъема. Это идеальный вариант для наружного исполнения, а также для обеспечения доступа на второй этаж непосредственно в самом здании. Изготовить её своими руками гораздо проще, чем двухмаршевую или винтовую. Рассмотрим подробнее технологию изготовления и монтажа.

    Особенности конструкции и её виды

    Для начала следует ознакомиться с особенностями такой конструкции и её основными разновидностями. По своей сути одномаршевая лестница – это простейший вариант расположения ступеней без дополнительных площадок. Она может быть разной по форме и расположению элементов. Прежде всего, следует различать такие виды:

    • Прямая. Состоит из набора одинаковых рядовых ступеней. Это самый простой вариант, но он также является и наиболее габаритным.
    • Поворотная. В пределах одного марша присутствуют как рядовые, так и несколько забежных ступеней. Благодаря этому удается создать плавный поворот и сэкономить пространство. Градус поворота может быть разным, вплоть до 180 градусов. В этом случае зачастую поворотные участки чередуются с прямыми. Самый распространенный вариант – Г-образная забежная конструкция с поворотом на 90 градусов в нижней части.

    Разновидности одномаршевой лестницы по типу конструкции

    Для изготовления таких лестниц могут использоваться самые разнообразные материалы:

    Чтобы сделать одномаршевую лестницу для дома своими руками, лучше всего использовать дерево или металл, эти материалы хорошо поддаются обработке и являются вполне доступными.

    Преимущества и недостатки

    Прежде чем окончательно решиться изготовить одномаршевую конструкцию, необходимо взвесить все плюсы и минусы. Начать следует с преимуществ:

    • Простота. Построить её своими руками под силу даже новичку.
    • Удобство. Передвигаться по одномаршевой лестнице удобнее всего, особенно по прямой. К тому же практически не возникает проблем с переносом габаритных грузов по ступеням.
    • Безопасность. При соблюдении норм конструирования травмироваться на лестнице практически невозможно.
    • Разнообразие. В пределах одного марша доступно множество вариаций лестничных конструкций.

    Главными преимуществами одномаршевой лестницы считают простоту и безопасность

    Среди недостатков стоит отметить:

    • Габариты. Марш занимает значительную площадь. При этом нередко создается «мертвая зона» непосредственно под лестницей.
    • Затраты. Для строительства и отделки конструкции требуется больше материалов, чем, например, для винтовой модели.
    • Расположение. Зависит от планировки помещения и его размеров.

    Частично устранить недостатки можно несколькими способами. Необходимо заранее спланировать расположение лестницы в доме и спроектировать её хотя бы в базовом варианте. Также можно использовать пространство под ступенями, обустроив там кладовую.

    Подготовка проекта

    Для того чтобы сконструировать маршевую лестницу своими руками, вам необходимо в первую очередь составить список базовых параметров и оценить доступную для строительства площадь. Наиболее важными показателями являются:

    • Высота марша. Расстояние между площадками двух этажей.
    • Длина марша. Это длина самой лестнице по тетивам. Определяется как гипотенуза прямоугольного треугольника.
    • Количество ступеней. Для одномаршевых моделей колеблется в пределах 3-18 штук.
    • Уклон ступеней. Степень наклона конструкции. Оптимальный угол – 30-40 градусов.
    • Ширина лестницы. Расстояние между ограждениями вдоль ступени. В идеале – 80-100 см.
    • Глубина проступи. Это ширина самой ступеньки. она должна соответствовать среднему размеру ноги человека, находится в пределах 22-29 см.
    • Высота ступени. Это размер подступенка, он напрямую соотносится с предыдущим показателем. Может быть от 15 до 25 см.

    Пример чертежа одномаршевой лестницы со всеми необходимыми параметрами

    Рассчитать рядовые ступени гораздо проще. Для забежных элементов нужно взять за основу центральную линию и просчитывать данные для этого участка. В итоге края ступени будут различаться по ширине и к внешней стороне могут доходить до 40-45 см.

    Деревянная лестница

    Самым доступным и простым в обработке материалом является древесина. Именно поэтому строить из неё лестничные конструкции своими руками достаточно легко даже для тех, кто ни разу не сталкивался с подобным родом работ. Деревянные маршевые лестницы чаще всего возводятся с упором на косоуры. Именно этот способ и следует рассмотреть более подробно.

    Расчетные данные для разметки косоура

    Для начала нужно подготовить косоуры. Для поворотных моделей нужно несколько отдельных элементов. Они выпиливаются из досок или толстой фанеры. По сути это зубчатая планка, в которой зубцы соответствуют по размерам ступеням лестницы. Крепятся косоуры на опорные стойки и вдоль стены. Упор на балки может идти с запилом в одном из этих элементов.

    Для того чтобы закрепить на марше ступени нужно, взять заготовленные доски для проступей и приложить на выпиленные зубцы. Они фиксируются с помощью шпонки или саморезов. Если вы планируете создание закрытого марша, также нужно закрепить подступенки.

    Основные этапы изготовления прямой одномаршевой деревянной лестницы на косоурах

    Металлическая лестница

    Другой вариант конструкций – маршевые лестницы, изготовленные из металла. Их можно сконструировать по схожему принципу с деревянными моделями. При этом можно создать как зубчатый косоур, так и прямую тетиву, но в таком случае ступени крепятся на кобылки.

    Более простой вариант – использование центральной опоры под ступени. В этом случае швеллер или труба располагаются по центру конструкции, а сверху на такую опору крепится каркас для ступеней. Последние могут изготавливаться полностью из металла или комбинироваться с деревом.

    Варианты металлических косоуров для лестницы

    Чтобы соединить своими руками все детали конструкции, можно использовать как болты, так и сварочный аппарат. Оптимальным решением является комбинирование этих двух приемов.

    Обустройство поручней

    Для того чтобы лестница была действительно удобной и безопасной, недостаточно обустроить широкие ступени и прочную основу. Дополнительно необходимо оборудовать вдоль марша перила и ограждения. Их можно сделать своими руками из дерева, металла, пластика, независимо от того, из какого материала строилась сама конструкция.

    Тем не менее для деревянных лестниц обычно используют такие же поручни. Их фиксируют по краю ступеней или на косоуры. Опорой для перил служат балясины. Фигурные и резные модели служат отличным декоративным оформлением, их крепят с помощью шкантов или саморезов, а также на специальные шпильки. Перила прикручиваются отдельно на ввертные петли.

    Схема монтажа деревянных поручней

    Для металлических лестниц можно заранее предусмотреть наличие ограждений и приварить их к ступеням. Также поручни можно закрепить на болты, используя в качестве соединительного элемента пластину, приваренную к основанию балясины.

    Наличие перил по внешнему краю является обязательным условием даже для простейших одномаршевых конструкций.

    Дополнительно можно обустроить стеновые поручни. Особенно они актуальны для семей с маленькими детьми. В таком случае закрепить их следует на высоте, комфортной для вашего ребенка.

    Крепление стеновых поручней

    Теперь вы знаете в общих чертах, как своими руками обустроить лестницу на один марш. Чем сложнее её конфигурация, тем больше трудностей может возникнуть в процессе проектирования и установки. Не стоит сразу браться за сложные идеи, если раньше вы не работали с подобными изделиями.

    Одномаршевая лестница: требования и расчеты. Сборка лестницы

    Одномаршевая лестница на второй этаж представляет собой одну из наименее сложных конструкций. Именно поэтому специалисты советуют одномаршевый вариант тем, кто ранее не сталкивался с подобными работами.

    В статье мы опишем ключевые особенности лестниц данного типа, а также проанализируем основные моменты технологии их самостоятельного изготовления.

    Сделать такую лестницу под силу каждому

    Расчетная часть

    Требования к лестнице

    Прежде чем приступать к работе, необходимо рассчитать основные параметры нашей будущей конструкции.

    К ним относятся:

    • Высота этажа, на который мы будем подниматься.
    • Размеры ступеней (ширина и высота).
    • Угол наклона.

    Стоит отметить, что все три параметра тесно связаны между собой, и потому при изменении одного из них автоматически меняются и остальные. Так, при уменьшении угла наклона подъемной части необходимо увеличивать ширину ступеней, и делать их более низкими. И наоборот, для крутой лестницы целесообразной будет установка достаточно высоких и узких ступеней.

    Чертеж конструкции с размерами

    Основная сложность при проектировании одномаршевых лестничных конструкций заключается в том, что при соблюдении комфортного соотношения наклона и параметров ступенек у нас получается достаточно длинный пролет. Если учитывать, что и на входе, и на выходе с лестницы необходимо оборудовать площадки, то суммарная длина конструкции составит от 4,5 до 7-8 метров.

    Обратите внимание!
    Согласно требованиям нормативной документации, площадки для входа и выхода должны быть не менее 0,8 м в длину.
    Оптимальная ширина площадки равна ширине самого лестничного пролета.

    Оптимальные параметры, которым должны соответствовать одномаршевые лестницы, приводятся в таблице:

    Угол наклона, подъемной части, градусов

    Естественно, чем более пологой будет конструкция, тем большую площадь она будет занимать. Конечно, под лестницей можно сделать и кладовку, и даже небольшую комнату – но все равно полноценно использовать данное пространство не получится.

    Поскольку общие габариты конструкции во многом определяются размерами помещения, в котором она будет установлена, расчет одномаршевой лестницы в первую очередь предусматривает определение количества ступеней:

    • Определяем длину лестничного пролета и суммарный перепад высот межу отметками на плане.
    • Уровень подъема фиксируем с учетом напольных перекрытий, поскольку они могут иметь существенную толщину.
    • Вычисляем угол, под которым будет расположена лестница, и определяем соответствующий ему коэффициент уклона.
    • В зависимости от уклона определяем оптимальную высоту ступени.
    • Поделив высоту подъема на высоту одной ступени, получаем количество ступенек, нужных для комфортного перемещения (округляем до целого значения).

    В заключение нам необходимо будет определить ширину каждой ступеньки. Для этого длину марша, заложенную в проекте, делим на число отдельных элементов. Если цифра получилась не меньше, чем в таблице – значит, все в порядке.

    Пример расчета

    Чтобы было понятнее, приведем расчеты, которые можно использовать для проектировки лестницы в небольшом доме:

    • Высота подъема – 2,85м, длина пролета – 3,7 м.
    • Угол наклона лестницы при этом составит около 37,5 0. а коэффициент уклона — приблизительно 1,2.
    • Точного значения в таблице нет, потому останавливаемся на усредненном варианте ступени высотой 19 см.
    • Количество ступеней вычисляем так: 2,85. 0,19 = 15 штук. Даже округлять не пришлось!
    • Длину марша делим на число ступеней: 3,7. 15 = 0,247м.

    Полученная ширина ступени в 25 см без малого отлично вписывается в требования нашей таблицы. Следовательно, спроектировали мы конструкцию правильно, и можно приступать к работе.

    Постройка лестницы

    Основные элементы

    На сегодняшний день одномаршевые деревянные лестницы монтируются по разным схемам, однако наиболее надежной является конструкция на так называемых косоурах. Конечно, по сравнению с креплением ступеней к стенам или установке их на прямых тетивах данная методика является более сложной, но зато надежность лестницы возрастает многократно.

    Обратите внимание!
    Помимо сложности возведения к недостаткам относится и высокая цена, которая обусловлена большим расходом строительного материала.
    Впрочем, если не использовать дерево крайне дорогих пород, удорожание получается приемлемым.

    В чем же заключаются особенности данной конструкции:

    • Основу пролета составляют наклонные балки – косоуры.
    • Нижняя часть балок опирается на пол первого этажа, а верхняя размещается вровень с напольным покрытием второго.
    • Для большинства конструкций оптимальным является использование трех несущих элементов: два косоура располагаются по бокам, а один – по центру ступеней.
    • Сами ступени крепятся в горизонтальном положении к вырезам на опорной балке. Вертикальные части перекрываются специальными планками – так называемыми подступенками.

    Обратите внимание!
    В некоторых случаях подступенки не используются.
    Такая конструкция получается несколько менее надежной, но в то же время – более «легкой» с визуальной точки зрения.

    Делаем заготовки

    Итак, когда у нас на руках есть все размеры, и мы примерно представляем, как будет выглядеть итоговый результат – начинаем работу. (см. также Чердачные лестницы )

    В первую очередь нам нужно вырезать заготовки:

    • Как правило, инструкция рекомендует делать все элементы из одной породы дерева. Исключение делается лишь для проступей (горизонтальных частей ступени) и перил, которые зачастую вырезают из более дорогого материала.

    • Для косоуров берем три балки габаритами не менее 50х300 мм. Естественно, предпочтительным является использование массивной доски, но, поскольку найти такую без сучков и трещин очень сложно, то допускается применение клееных конструкций.
    • На заготовках косоуров, вырезанных в размер, отмечаем выступы под установку ступеней .
    • По разметке вначале проходим дисковой пилой по дереву, а затем окончательно завершаем пропилы ножовкой. Такая техника вырезания практически полностью исключает риск повреждения несущей балки в месте установки ступеньки.

    Разметка косоура для вырезов

    • В зависимости от ширины проступи могут быть как цельными, так и составными. Делаются они из обрезной доски.
    • Заготовки проступей обрезаются по размеру, после чего проводится их выравнивание и шлифовка. Наружный край проступи может быть скруглен.
    • Подступенки вырезаются из ровной обрезной доски без обтесывания углов. Очень важно, чтобы размер подступенка позволял перекрыть свободное место между двумя ступенями.

    Все заготовки должны быть тщательно просушены. Не лишней будет также комплексная обработка антипиренами и антисептиками.

    Сборка лестницы

    При наличии навыков плотницкой работы прямая деревянная лестница собирается довольно быстро.

    Ниже приводится ряд рекомендаций, которые помогут вам освоить эту технологию:

    • Вначале устанавливаем косоуры в пролет, прикрепляя их к элементам конструкции пола первого и второго этажей. Крепление осуществляется «в запил»: либо в балке, либо в косоуре делается углубление, которое и обеспечивает надежную установку.

    Варианты монтажа косоуров

    • Вариантом фиксации является крепление нижнего основания непосредственно к бетонному полу. В этом случае используется анкерный болт большого диаметра.
    • Крайние несущие балки фиксируем к стене и боковым опорам лестницы, а центральную монтируем между ними.

    Обратите внимание!
    Очень важно, чтобы все вырезы в косоурах находились в одной плоскости.
    Проконтролировать это можно с помощью уровня.

    • Проступи укладываем на вырезы и фиксируем с помощью саморезов. Для улучшения внешнего вида можно вначале высверлить потайные гнезда сверлом большего диаметра, установить саморезы и скрыть их шляпки деревянными декоративными накладками.

    Методы крепления проступей

    • Также допускается установка проступей на деревянных кобылках или стальных опорах.

    После установки и выравнивания проступей приступаем к монтажу подступенков.

    Есть несколько технологий фиксации этих деталей:

    • Потайное соединение саморезами (как и в случае с креплением проступей).
    • Клеевое соединение в паз.
    • Потайной монтаж изнутри с использованием стальных кронштейнов или деревянных уголков.

    Варианты монтажа подступенков

    Все подступенки монтируются сверху вниз. При установке нужно обязательно следить, чтобы не оставалось щелей между деталями, поскольку в дальнейшем эти зазоры будут только увеличиваться.

    Завершающим этапом является монтаж балясин и установка перил. Для этого в начале и конце марша мы закрепляем опорные столбы, между которым укладываем перила.

    Балясины, обеспечивающие поддержку перил, могут монтироваться как на каждой ступени, так и через одну.

    Собранная лестница очищается от пыли и опилок. Затем ее можно еще раз ошкурить «начисто», вскрыть лаком или покрасить. (см. также Двухмаршевая лестница )

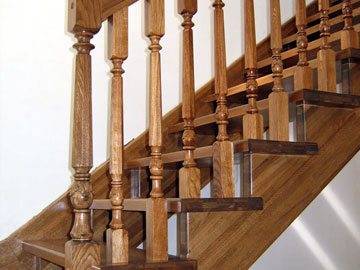

    Внешний вид готовой конструкции

    При наличии подходящей древесины одномаршевая лестница своими руками может быть возведена буквально за пару дней. Наиболее трудоемким является процесс вырезания заготовок, а сама сборка не представляет для мало-мальски умелого мастера никаких проблем. Так что если вы не ошиблись на этапе расчетов – то уже скоро сможете подняться на второй этаж с комфортом! В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

    Источники: http://mojdom.net.ua/remont/lestnica/lestnica_svoimi_rukami.php, http://vseolestnicah.ru/izgotovlenie-i-montazh/odnomarshevaya-lestnica-svoimi-rukami.html, http://sdelai-lestnicu.ru/osobennosty/8-odnomarshevaya-lestnica

    Маршевая лестница на второй этаж: пример расчета

    В любом доме, имеющем два или более этажей, необходима лестница. Чтобы она была удобной, безопасной и гармонично вписывалась в интерьер помещения, следует задуматься о ее проектировании еще при закладке фундамента будущего дома.

    Маршевая лестница на второй этаж - фото.

    Ограничения в расчетах

    Важнейшим этапом в создании лестницы является ее расчет, в процессе которого:

    • выбирается оптимальная конфигурация;
    • вычисляются параметры участка, требующегося для ее обустройства, длина L и ширина M лестничного проема;
    • определяются размеры ступеней, количество и протяженность лестничных маршей, габариты площадок между маршами.

    При расчетах учитывается ряд ограничений, цель которых – сделать конструкцию удобной и безопасной. Итак:

    • параметр Н1, соответствующий расстоянию от поверхности ступеньки до потолка не должен быть менее 200 см;
    • комфортной считается высота ступеней h = 15 см. Данный параметр варьируется в пределах от 14 см до 22 см;
    • удобство лестницы зависит и от глубины ее ступенек l, которая для лестниц общего пользования не может быть меньше 25 см и больше 32 см. Оптимальная величина – 30 см;
    • важно и соотношение глубины и высоты ступеней. Чтобы оценить удобство лестницы, вычисляется величина l+2h. Для оптимальных значений она равна 60 см, что соответствует средней длине шага человека. Данная величина может изменяться в пределах от 58 до 65 см, но чем ближе она к 60, тем лучше.

    Общая схема марша лестницы.

    Общая схема марша лестницы.

    Пример расчета маршевой лестницы

    Попробуем произвести расчет маршевой лестницы для случая, когда H – 300 см, Н2 – 20 см. Пусть ступени имеют ширину S = 100 см, а для высоты h и глубины l примем: h – 15 см, l – 30 см.

    Чтобы определить, из скольких ступеней состоит лестница, необходимо просто разделить параметр H на высоту каждой ступени h:

    Н:h = 300/15 = 20

    То есть, на лестнице будет всего 20 ступеней, но надо учесть, что 20-я ступень – это уже площадка второго этажа. Таким образом, расчетное число ступеней k =19. Конечно, можно построить одномаршевую лестницу с 19 ступенями, но этот вариант имеет множество недостатков.

    Во-первых, для такой конструкции нужно слишком много места, в чем легко убедиться, если умножить глубину каждой ступени на их общее количество. Нетрудно подсчитать, что горизонтальная проекция лестницы L1 составит:

    L1 = l*k = 30 * 19 = 570 см.

    Во вторых, не рекомендуется использовать лестничные пролеты более чем из 10 ступенек, так как подниматься по такой лестнице довольно тяжело. Следовательно, не обойтись без промежуточной площадки, что еще больше удлинит конструкцию. Поэтому, целесообразно использовать Г-образную конфигурацию, разбив лестницу на 2 марша, расположенных под прямым углом друг к другу. При этом 10-я ступень будет выполнять функцию площадки между маршами, каждый из которых состоит из 9 ступеней.

    Общая схема Г-образной двух маршевой лестницы.

    Общая схема Г-образной двух маршевой лестницы.

    Рассчитаем лестничный проем. Расстояние от пола первого этажа до перекрытия составляет:

    Н1 = H – h3 = 300 – 20 = 280 см.

    При подъеме на каждую ступень величина h2 уменьшается на 15 см. На пятой она составит 205 см, что еще допустимо, но уже для шестой ступени значение h2 = 195 см. Следовательно, под перекрытием могут находиться только первые пять ступеней лестницы, а проем должен иметь ширину M = 220 см (4 ступени, каждая по 30 см, плюс ширина лестничной площадки, равная S ширине лестницы) и длину L = 370 см (9 ступеней, 30 см каждая + ширина лестничной площадки S = 100 см), либо иметь Г-образную форму, повторяющую конфигурацию лестницы.

    Схема расчета Г-образной маршевой лестницы.

    Схема расчета Г-образной маршевой лестницы.

    При слишком маленьком лестничном проеме пользоваться лестницей будет неудобно и опасно. Нежелателен и слишком большой проем, так как нарушится тепловой баланс здания. Нагретый воздух, благодаря отсутствию препятствия в виде перекрытия, будет беспрепятственно подниматься вверх, в результате на втором этаже будет жарко, а внизу холодно.

    Можно изменить конфигурацию лестницы, сделав ее П-образной, и, тем самым, уменьшить размеры участка для обустройства лестницы и размеры лестничного проема. В таком случае используются две лестничные площадки, роль которых выполняют 10-я и 15-я ступени. При этом длина L проема будет равна 320 см (100 + 4*30 + 100).

    Схема П-образной маршевой лестницы.

    Схема П-образной маршевой лестницы.

    При желании можно применить и вариант с тремя лестничными клетками. Для такой конструкции необходим участок размером 320*320 см, а лестничный проем имеет параметры 220*320 см.

    Вариант маршевой лестницы с тремя лестничными площадками.

    Вариант маршевой лестницы с тремя лестничными площадками.

    Если места мало, и размеры лестницы необходимо уменьшить, можно площадки между маршами заменить забежными ступенями. Но делать это следует, в крайнем случае, так как такая лестница будет не совсем удобна в использовании. Забежными являются 3-я, 4-я и 5-я ступень, заменяющие собой первую площадку, 9-я, 10-я и 11-я ступени вместо второй площадки и 14-я, 15-я, 16-я вместо третьей (рисунок 6). Для лестницы понадобится участок размером 290*260 см, а размеры лестничного проема – 190*280 см.

    Общая схема маршевой лестницы с заменой лестничных площадок забежными ступеньками.

    Общая схема маршевой лестницы с заменой лестничных площадок забежными ступеньками.

    Если необходимо еще уменьшить габариты лестницы, то можно:

    1. Взять ширину лестницы не 100 см, а 80 см (минимальная ширина для лестниц общего пользования).
    2. Уменьшить глубину ступеней.
    3. Увеличить высоту ступеней.
    4. Расположить ступени лестниц так, чтобы передний край верхней ступени слегка нависал над нижней. Это дает возможность уменьшить размеры лестницы, оставив глубину проступи прежней. Но следует помнить, что для деревянных конструкций величина нависания не может превышать 3 см, а для бетонных – 5 см.

    Слишком увлекаться минимизацией размеров лестницы не стоит: выигрывая в пространстве, вы проигрываете в удобстве и безопасности. К тому же, чем больше лестница имеет поворотов, тем она сложнее, больше вероятность ошибок при ее монтаже. Выбирая конфигурацию лестницы, следует искать разумный компромисс между площадью необходимого для нее участка, удобством и простотой конструкции.

    Что следует учитывать при расчете маршевой лестницы

    В данных расчетах не учтены некоторые нюансы:

    • ступени лестницы имеют определенную толщину. Например, для деревянных конструкций принимается, что толщина ступени равна 1:20 ее ширины, то есть, в нашем случае – 5 см. При расчете и строительстве реальной лестницы это необходимо учитывать;
    • с той стороны, где находятся перила, край лестничного проема не должен подходить вплотную к лестнице, так как человек может поранить о него руки, поэтому в расчеты следует внести необходимые коррективы. Особенно это важно в случае, если планируется перила крепить к торцам ступеней.

    инструкция по расчету и сборке прямой конструкции своими руками (фото и видео)

    Одномаршевая лестница на второй этаж представляет собой одну из наименее сложных конструкций. Именно поэтому специалисты советуют одномаршевый вариант тем, кто ранее не сталкивался с подобными работами.

    В статье мы опишем ключевые особенности лестниц данного типа, а также проанализируем основные моменты технологии их самостоятельного изготовления.

    Сделать такую лестницу под силу каждомуСделать такую лестницу под силу каждому

    Расчетная часть

    Требования к лестнице

    Прежде чем приступать к работе, необходимо рассчитать основные параметры нашей будущей конструкции.

    К ним относятся:

    • Высота этажа, на который мы будем подниматься.
    • Размеры ступеней (ширина и высота).
    • Угол наклона.

    Стоит отметить, что все три параметра тесно связаны между собой, и потому при изменении одного из них автоматически меняются и остальные. Так, при уменьшении угла наклона подъемной части необходимо увеличивать ширину ступеней, и делать их более низкими. И наоборот, для крутой лестницы целесообразной будет установка достаточно высоких и узких ступеней.

    Чертеж конструкции с размерамиЧертеж конструкции с размерами

    Основная сложность при проектировании одномаршевых лестничных конструкций заключается в том, что при соблюдении комфортного соотношения наклона и параметров ступенек у нас получается достаточно длинный пролет. Если учитывать, что и на входе, и на выходе с лестницы необходимо оборудовать площадки, то суммарная длина конструкции составит от 4,5 до 7-8 метров.

    Обратите внимание!
    Согласно требованиям нормативной документации, площадки для входа и выхода должны быть не менее 0,8 м в длину.
    Оптимальная ширина площадки равна ширине самого лестничного пролета.

    Оптимальные параметры, которым должны соответствовать одномаршевые лестницы, приводятся в таблице:

    Угол наклона, подъемной части, градусов

    Показатель уклона

    Высота одной ступеньки, см

    Минимальная ширина одной ступеньки, см

    32

    1,6

    17

    28

    33,5

    1,5

    18

    27

    36,5

    1,3

    19

    25

    41

    1,15

    20

    23

    45

    1

    21

    20,5

    Естественно, чем более пологой будет конструкция, тем большую площадь она будет занимать. Конечно, под лестницей можно сделать и кладовку, и даже небольшую комнату – но все равно полноценно использовать данное пространство не получится.

    Расчеты

    Поскольку общие габариты конструкции во многом определяются размерами помещения, в котором она будет установлена, расчет одномаршевой лестницы в первую очередь предусматривает определение количества ступеней:

    • Определяем длину лестничного пролета и суммарный перепад высот межу отметками на плане.
    • Уровень подъема фиксируем с учетом напольных перекрытий, поскольку они могут иметь существенную толщину.
    • Вычисляем угол, под которым будет расположена лестница, и определяем соответствующий ему коэффициент уклона.
    • В зависимости от уклона определяем оптимальную высоту ступени.
    • Поделив высоту подъема на высоту одной ступени, получаем количество ступенек, нужных для комфортного перемещения (округляем до целого значения).
    Ключевые размерыКлючевые размеры

    В заключение нам необходимо будет определить ширину каждой ступеньки. Для этого длину марша, заложенную в проекте, делим на число отдельных элементов. Если цифра получилась не меньше, чем в таблице – значит, все в порядке.

    Пример расчета

    Чтобы было понятнее, приведем расчеты, которые можно использовать для проектировки лестницы в небольшом доме:

    • Высота подъема – 2,85м, длина пролета – 3,7 м.
    • Угол наклона лестницы при этом составит около 37,50, а коэффициент уклона – приблизительно 1,2.
    • Точного значения в таблице нет, потому останавливаемся на усредненном варианте ступени высотой 19 см.
    • Количество ступеней вычисляем так: 2,85 : 0,19 = 15 штук. Даже округлять не пришлось!
    • Длину марша делим на число ступеней: 3,7 : 15 = 0,247м.

    Полученная ширина ступени в 25 см без малого отлично вписывается в требования нашей таблицы. Следовательно, спроектировали мы конструкцию правильно, и можно приступать к работе.

    Постройка лестницы

    Основные элементы

    Конструкция лестницыКонструкция лестницы

    На сегодняшний день одномаршевые деревянные лестницы монтируются по разным схемам, однако наиболее надежной является конструкция на так называемых косоурах. Конечно, по сравнению с креплением ступеней к стенам или установке их на прямых тетивах данная методика является более сложной, но зато надежность лестницы возрастает многократно.

    Обратите внимание!
    Помимо сложности возведения к недостаткам относится и высокая цена, которая обусловлена большим расходом строительного материала.
    Впрочем, если не использовать дерево крайне дорогих пород, удорожание получается приемлемым.

    В чем же заключаются особенности данной конструкции:

    • Основу пролета составляют наклонные балки – косоуры.
    • Нижняя часть балок опирается на пол первого этажа, а верхняя размещается вровень с напольным покрытием второго.
    • Для большинства конструкций оптимальным является использование трех несущих элементов: два косоура располагаются по бокам, а один – по центру ступеней.
    • Сами ступени крепятся в горизонтальном положении к вырезам на опорной балке. Вертикальные части перекрываются специальными планками – так называемыми подступенками.

    Обратите внимание!
    В некоторых случаях подступенки не используются.
    Такая конструкция получается несколько менее надежной, но в то же время – более «легкой» с визуальной точки зрения.

    Делаем заготовки

    Итак, когда у нас на руках есть все размеры, и мы примерно представляем, как будет выглядеть итоговый результат – начинаем работу. (см. также Чердачные лестницы)

    В первую очередь нам нужно вырезать заготовки:

    • Как правило, инструкция рекомендует делать все элементы из одной породы дерева. Исключение делается лишь для проступей (горизонтальных частей ступени) и перил, которые зачастую вырезают из более дорогого материала.
    Фото заготовкиФото заготовки
    • Для косоуров берем три балки габаритами не менее 50х300 мм. Естественно, предпочтительным является использование массивной доски, но, поскольку найти такую без сучков и трещин очень сложно, то допускается применение клееных конструкций.
    • На заготовках косоуров, вырезанных в размер, отмечаем выступы под установку ступеней.
    • По разметке вначале проходим дисковой пилой по дереву, а затем окончательно завершаем пропилы ножовкой. Такая техника вырезания практически полностью исключает риск повреждения несущей балки в месте установки ступеньки.
    Разметка косоура для вырезовРазметка косоура для вырезов
    • В зависимости от ширины проступи могут быть как цельными, так и составными. Делаются они из обрезной доски.
    • Заготовки проступей обрезаются по размеру, после чего проводится их выравнивание и шлифовка. Наружный край проступи может быть скруглен.
    • Подступенки вырезаются из ровной обрезной доски без обтесывания углов. Очень важно, чтобы размер подступенка позволял перекрыть свободное место между двумя ступенями.

    Все заготовки должны быть тщательно просушены. Не лишней будет также комплексная обработка антипиренами и антисептиками.

    Сборка лестницы

    При наличии навыков плотницкой работы прямая деревянная лестница собирается довольно быстро.

    Ниже приводится ряд рекомендаций, которые помогут вам освоить эту технологию:

    • Вначале устанавливаем косоуры в пролет, прикрепляя их к элементам конструкции пола первого и второго этажей. Крепление осуществляется «в запил»: либо в балке, либо в косоуре делается углубление, которое и обеспечивает надежную установку.
    Варианты монтажа косоуровВарианты монтажа косоуров
    • Вариантом фиксации является крепление нижнего основания непосредственно к бетонному полу. В этом случае используется анкерный болт большого диаметра.
    • Крайние несущие балки фиксируем к стене и боковым опорам лестницы, а центральную монтируем между ними.

    Обратите внимание!
    Очень важно, чтобы все вырезы в косоурах находились в одной плоскости.
    Проконтролировать это можно с помощью уровня.

    • Проступи укладываем на вырезы и фиксируем с помощью саморезов. Для улучшения внешнего вида можно вначале высверлить потайные гнезда сверлом большего диаметра, установить саморезы и скрыть их шляпки деревянными декоративными накладками.
    Методы крепления проступейМетоды крепления проступей
    • Также допускается установка проступей на деревянных кобылках или стальных опорах.

    После установки и выравнивания проступей приступаем к монтажу подступенков.

    Есть несколько технологий фиксации этих деталей:

    • Потайное соединение саморезами (как и в случае с креплением проступей).
    • Клеевое соединение в паз.
    • Потайной монтаж изнутри с использованием стальных кронштейнов или деревянных уголков.
    Варианты монтажа подступенковВарианты монтажа подступенков

    Все подступенки монтируются сверху вниз. При установке нужно обязательно следить, чтобы не оставалось щелей между деталями, поскольку в дальнейшем эти зазоры будут только увеличиваться.

    Завершающим этапом является монтаж балясин и установка перил. Для этого в начале и конце марша мы закрепляем опорные столбы, между которым укладываем перила.

    Балясины, обеспечивающие поддержку перил, могут монтироваться как на каждой ступени, так и через одну.

    Собранная лестница очищается от пыли и опилок. Затем ее можно еще раз ошкурить «начисто», вскрыть лаком или покрасить. (см. также Двухмаршевая лестница)

    Внешний вид готовой конструкцииВнешний вид готовой конструкции

    Вывод

    При наличии подходящей древесины одномаршевая лестница своими руками может быть возведена буквально за пару дней. Наиболее трудоемким является процесс вырезания заготовок, а сама сборка не представляет для мало-мальски умелого мастера никаких проблем. Так что если вы не ошиблись на этапе расчетов – то уже скоро сможете подняться на второй этаж с комфортом! В представленном видео в этой статье вы найдете дополнительную информацию по данной теме.

    Подписка на дзен канал

    бетонная и угол наклона марша, одномаршевая на второй этаж, как сделать самому, размеры

    Материалы для производства лестницы очень разнообразны. Наряду с традиционными деревянными лестницами, производители предлагают широкий ассортимент моделей и материалов. В частном доме зачастую используют маршевые лестницы. Такой вид считается классическим. Наряду с деревом, можно встретить различное устройство железных лестниц и даже стеклянных.

    Маршевая лестница: классический вид

    Конструкция состоит из перекладин и ступеней, опирающихся на них (марш-конструкция, из которой состоит маршевая лестница). Отличительными чертами таких лестниц является прямой шаг, лаконичность, отсутствие большого количества сборных компонентов, монолитность, повышенная прочность и надежность.

    Для большого загородного дома лучше выбирать маршевые лестницы в классическом стиле

    Для большого загородного дома лучше выбирать маршевые лестницы в классическом стиле

    Прямые лестницы достаточно просты в конструкции, однако, это не лишает их изящества и красоты. Все подробности в статье: https://homeli.ru/remont-i-otdelka/lestnitsy/pryamye-lestnitsy.

    Маршевые лестницы бывают:

    1. Одномаршевая;
    2. Двухмаршевая;
    3. Многомаршевая.

    Конструкция таких лестниц очень проста, соорудить ее возможно своими руками. Но есть и недостатки – необходимо большое пространство для установки конструкции. Поэтому в небольшом доме подберите другой тип лестницы.

    Бетонные маршевые лестницы

    Самый долговечный материал для изготовления лестниц – это бетон. Лестницу из бетона вполне можно соорудить самостоятельно. Рекомендуется на этапе проектировки дома планировать схему конструкции. Установка производится во время строительства дома. Считается, что бетонная лестница будет выглядеть серо и уныло, и подходит только для подъездов многоквартирных домов. Но это далеко не так, благодаря различным методам облицовки и широкому ассортименту материала для нее.

    Преимущество бетонной лестницы в том, что она характеризуется прочностью и долговечностью

    Преимущество бетонной лестницы в том, что она характеризуется прочностью и долговечностью

    Основные плюсы:

    • Хорошие огнеупорность;
    • Влагостойкость;
    • Износостойкость.

    Лестница из бетона прослужит вам долгие годы. При этом вас со временем не буду беспокоить скрипы или неудобства на ступенях. А метод облицовки к бетонной конструкции подходит почти любой.
    Маршевая бетонная лестница может быть, как одномаршевая, так и многомаршевая. Монтаж такой лестницы не займет много времени. Что самое важное, при большом количестве плюсов, цена готовой лестницы не ударит по карману. Но такие лестницы очень массивны и много весят, поэтому подходят не для всякого помещения, но отлично подойдут, например, для входа в дом, но мы привыкли их видеть при организации лестничных клеток в 9 этажном доме.

    О том, как спроектировать лестницу самостоятельно и сделать это правильно рассказывается в материале: https://homeli.ru/remont-i-otdelka/lestnitsy/proekt-lestnitsy.

    Угол наклона марша лестницы

    Соблюдение всех норма и правил при монтаже лестниц делает подъем и спуск комфортными и безопасными. Обратить внимание при монтаже стоит на освещенность лестничного пространства, насколько освещены лестничные марши. Определение требуемой ширины марша, очень ответственная часть работы. Лестница должна быть удобна для каждого члена семьи.

    Также необходимо вычислить уклон, что позволит рассчитать, и количество маршей, и, соответственно, необходимого материала.

    Горизонталь лестницы и лестничный марш должны соотноситься по наиболее комфортному градусному значению.

    Например:

    1. При наклоне до 23 градусов рекомендуется устанавливать пандус.
    2. Если необходима не сильно крутая лестница, то градусный разбег может варьироваться от 24-37.
    3. Менее пологой будет лестница с углом наклона маршей от 38 до 45 градусов, стремянки – 45 градусов.
    4. А углом до 90 градусов обладают лестницы, которые обычно приставляют к стене, например, угловая лестница на чердак.

    При монтаже стоит обращать внимание на то, что выбранное вами значение угла на каждом марше должно быть одинаково. Чем положе лестница, тем больше места она занимает. Количество ступенек считается очень просто. Необходимо взять значение желаемой длины лестницы и поделить на высоту подступенка. Цифра должна получиться без остатка.

    Марши лестниц

    Как правило, количество ступеней и размеры заранее просчитаны в готовых лестничных маршах. Неважно, делаете ли вы сами или же заказываете, но только индивидуальный подход к монтажу и проектировке даст, как результат, именно ту лестницу, которая подходит идеально к общей обстановке дома.

    Для того чтобы сделать лестницу красивой и безопасной, лучше обратиться к специалистам

    Для того чтобы сделать лестницу красивой и безопасной, лучше обратиться к специалистам

    По ГОСТу:

    1. Количество ступеней оптимально использовать от 3 до 16.
    2. Если лестница одномаршевая, то длина рассчитывается максимально на 18 ступеней.
    3. При многомаршевой лестнице такое количество оптимально на каждый марш.

    Конечно, если лестница изготавливается своими руками, то от подобных правил можно отказаться. На первый план, как правило, выходят удобство и экономия пространства.

    Железобетонные готовые марши считаются самыми дешевыми. Они отлично подходят для любой отделки.

    Все необходимые для монтажа материалы, например, резервуар для замеса, необходимо купить сразу и у одного производителя. Так конструкция будет максимально сочетаться. Если размеры, указанные в ГОСТ, не подходят, возможно заменить их, но незначительно. Небольшое изменение на безопасность конструкции не повлияет. При этом обезопасить ступени возможно в домашних условиях самостоятельно, просто добавьте резиновые накладки.

    Особенности одномаршевой лестницы

    Самое простое объяснение, что же такое маршевая лестница, это простое расположение ступеней без дополнительных площадок.

    Существуют следующие виды:

    1. Прямая. Самый объемный вариант лестниц. При этом монтаж самый простой.
    2. Поворотная. Экономит пространство за счет наличия в своей конструкции небольшого количества забежных ступеней.

    Иногда возможно соорудить конструкцию с поворотным углом на 90 градусов. Имеет в конструкции удобные площадки. Популярны Г-образные конструкции.

    По типу материала делятся на:

    • Деревянные;
    • Металлические;
    • Железобетонные;
    • Стеклянные;
    • Пластиковые;
    • Каменные;
    • Из МДФ.

    Перед тем, как планировать лестницу обдумайте все нюансы.

    Преимущества:

    1. Легко сделать своими руками.
    2. Передвигаться по простой конструкции очень удобно.
    3. Заносить или спускать большегрузные вещи проще на прямом пространстве маршевой лестницы.
    4. Повышенная безопасность, часто очень важно при наличии в семье детей или пожилых людей.

    Появляется возможность разнообразить декор в пределах одного марша.

    Недостатки:

    1. Не вписывается в маленькое пространство.
    2. Габариты сильно увеличены.
    3. Пространство под лестницей редко используется. При этом его можно оборудовать там и после проделанной работы над лестницей, например, встроить внутренние ящики.
    4. Возможна большая стоимость за счет выбранного материала, так как использование его необходимо массово.

    Расположить такую массивную лестницу очень непросто. Самый простой, и стандартный комплект будет выглядеть менее массивно.

    Один из главных недостатков изделий из дерева – это недолговечность, поэтому очень важно перед эксплуатацией их правильно обработать. Расскажем про покрытие дерева лаком на нашем сайте: https://homeli.ru/remont-i-otdelka/lestnitsy/pokryvaem-lestnitsu-lakom.

    Одномаршевая лестница на второй этаж

    Самым распространенным видом лестниц на второй этаж в частных домах считается одномаршевая лестница. Проект такой лестницы очень прост, но, при изменении одной детали, наверняка придется вносить изменения почти во всю конструкцию. Соотноситься ширина к высоте будут, исходя из выбранного угла. То есть, расстояние от пола до самого пика лестницы будет диктовать угол наклона.

    Большая высота и маленькая ширина характерны для крутых ступеней и наоборот.

    Естественно, как и другого типа, одномаршевые лестницы имеют в составе основание и ступени. Их дополнительно дополняют перилами и различными элементами декора.

    Различаются несколько одномаршевых видов лестниц, в зависимости от основания:

    1. На косоурах. Такие лестницы, как правило, производят из дерева. Главный принцип в том, что на косоуры (боковые балки) крепятся ступени. Минус такого монтажа, возникающий со временем скрип, и очень большой размер лестницы.
    2. На болтах. Не возникает скрипа, благодаря резиновым прокладкам. Система крепежа не заметна для глаза. Изделие получается менее массивное, чем на косоурах. Возможен ремонт и дополнение каждой ступени по-отдельности, не затрагивая основную конструкцию.

    Размеры марша лестницы

    Делая расчет размеров лестниц, можно руководствоваться нормами ГОСТа ГОСТ 9818-85 и СанПиН, отходить от них можно, но и использовать уже готовые размеры в работе проще.

    Как правило, размер лестницы зависит от габаритов помещения

    Как правило, размер лестницы зависит от габаритов помещения

    Например:

    1. Рекомендованная ширина марша около 1 м – это самая оптимальная ширина при подъеме одного человека, и габаритных вещей.
    2. Высота ступеней напрямую зависит от параметров наклона. Например, при угле в 27 градусов, высота равна 125 мм.
    3. Ширина ступеней, удобная для наступания обычным человеком, равна 260-330 мм.

    Такие параметры одновременно, и удобны для того, чтобы поставит ногу, и не увеличивают шаг.

    Как сделать маршевую лестницу своими руками

    Более традиционна и проста в монтаже деревянная маршевая лестница. Перед началом монтажа, заготовьте все необходимые материалы. От того, какой метод крепления вы выбрали, зависит заготовка необходимых материалов.

    Начинаем изготовление лестницы с выпиливания куска бруса с шириной примерно 400 мм – это зубцы под ступени (примерно получается 4 штуки). Крепим ступени на косоур или на удобные «кобылки». В косоуре для такого вида крепления необходимо сделать дополнительный вырез. Когда все ступени на месте, можно приступать к работе над периллами.

    Все детали необходимо скреплять между собой болтами из нержавеющей стали. Такое крепление более долговечно.

    Далее можно приступать к отделке или тонировке деревянного покрытия. Отделка выбирается на ваш вкус.

    Маршевые лестницы своими руками (видео)

    Маршевая лестница является самым простым и распространенным вариантом конструкций в многоэтажных зданиях. Они может быть изготовлена из бетона, металла или дерева и иметь разный уклон.

    Дизайн маршевой лестницы на второй этаж (фото в интерьере)

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
