Ленточный фундамент как делают: разновидности и этапы монтажа пошагово с фото

разновидности и этапы монтажа пошагово с фото

При сооружении дома или других построек чаще всего отдают предпочтение ленточному фундаменту, так как такое основание обладает многими преимуществами. Ленточный фундамент для дома достаточно прост в устройстве и при большой необходимости его можно залить без привлечения строительной техники. Такой фундамент является универсальной конструкцией и применяется при строительстве легких деревянных и тяжелых каменных построек на различного типа грунтах. Подробнее, что такое ленточный фундамент, его виды, и как он обустраивается рассмотрим в нашей статье.

Ленточный фундамент в разрезеИсточник bayanay.info

Виды ленточного фундамента

Перед тем как приступать к сооружению такого основания, необходимо тщательно рассмотреть его особенности и разновидности. Это позволит правильно подобрать фундамент для сооружения той или иной конструкции. Также это даст возможность правильно провести все необходимые работы.

Ленточный фундамент — это не один какой-то способ сделать основание для дома, их существует несколько видов:

1. Цельнолитой

Монолитный или цельнолитый ленточный фундамент сооружается непосредственно на месте проведения строительства. Для начала сооружается опалубка, в которую укладывается армированный пояс по всей длине. После этого проводится заливка бетона.

Основание представляет собой замкнутый монолитный контур, изготовленный из железобетона. Благодаря этому можно создать цельный каркас, который подходит для любого грунта, в том числе и нестабильного. На таком основании можно легко соорудить загородный дом или каменный забор.

Среди достоинств такой конструкции выделяют простоту возведения и надежность. При этом основание может иметь различную форму. Что касается недостатков, то здесь отмечается большая масса монолитной конструкции.

Цельнолитой ленточный фундамент – бетон заливается за один прием в подготовленную опалубкуИсточник sazhaemvsadu. ru

2. Сборный

Для сооружения фундамента используются готовые железобетонные блоки. Из них выкладывается лента нужной формы непосредственно на участке. Их скрепление производится с помощью цементного раствора. Они оптимально подходят для сооружения малоэтажных домов. Приобрести готовые блоки довольно просто, так как их производством занимаются многие заводы.

Среди достоинств стоит выделить простоту сборки, что позволяет значительно сэкономить время на сооружение основания. Но, вместе с этим, сборные конструкции имеют некоторые недостатки. Не цельная структура и потребность в привлечении тяжелой строительной техники снижает популярность данного вида ленточного фундамента.

Для справки! Если говорить о цене вопроса, то разница между сборным и монолитным ленточным фундаментом незначительна. Поэтому при выборе стоит ориентироваться на особенности строения.

Сборный ленточный фундамент собирается из готовых плит, а стыки между ними герметизируютсяИсточник kinozavr. info

3. Мелкозаглубленный фундамент

Данный вид фундаментов в основном используется при сооружении легких построек. Так, это могут быть каркасные дома и конструкции из бруса и бревен. Особенность такого основания заключается в том, что он находится несколько выше уровня промерзания почвы. Поэтому его зачастую используют на менее проблемных грунтах.

Мелкозаглубленные конструкции легко переносят пучение грунта, которое происходит в зимний период. При сооружении особое внимание уделяют гидроизоляции и теплоизоляции. Это позволит защитить основание от негативного действия окружающей среды.

К достоинствам мелкозаглубленного основания относят ее невысокую стоимость постройки. При этом нет потребности в проведении сложных земельных работ. Недостатков у него несколько. Прежде всего, стоит отметить, что такую конструкцию можно использовать не на всех типах грунта и для строительства не всех сооружений.

Конструкция мелкозаглубленного фундамента стандартная – просто он заглубляется в грунт не больше чем на 50-70 сантиметровИсточник novostroika93. ru

4. Ленточный фундамент глубокого залегания

Строительство ленточного фундамента данного типа выполняется ниже уровня промерзания грунта. Это дает возможность распределить нагрузку от будущего строения на устойчивый слой почвы. Благодаря этому, фундаменты глубокого залегания используются для строительства многоэтажных домов, которые имеют значительный вес.

Плюсы данной конструкции заключается в том, что они пригодны для строительства тяжелых сооружений. Также есть возможность обустроить цокольное и подвальное помещение. Конечно, для обустройства основания понадобятся значительные физические и материальные затраты. В особенности это касается проведения земляных работ.

Ленточный фундамент глубокого залегания заглублен ниже уровня промерзания почвы – это может быть 1,7-2,2 метра или ниже, в зависимости от регионаИсточник diagnostika.spb.ru

Онлайн калькулятор фундамента

Чтобы узнать примерную стоимость ленточного фундамента, воспользуйтесь следующим калькулятором:

Плюсы и минусы ленточного фундамента

При выборе фундамента стоит обратить внимание на достоинства и недостатки того или иного варианта.

Это касается и монолитной ленточной конструкции. К преимуществам относят:

• возможность обустройства подвального помещения;
• простота в возведении;
• невысокая стоимость;
• высокая прочность и надежность;
• возможность применения на пучинистых грунтах.

К сожалению, ленточный фундамент имеет некоторые недостатки:

• в некоторых случаях есть потребность в проведении сложных земляных работ и в использовании тяжелой строительной техники;
• потребность в проведении гидроизоляционных и теплоизоляционных работ.

Стоит учитывать, что понятие плюсов и минусов неоднозначно, так как здесь все зависит от глубины залегания конструкции. Поэтому каждый тип фундамента необходимо рассматривать отдельно.

Материалы для изготовления ленточного фундамента

Для изготовления основания понадобятся различные материалы. Все зависит от его типа. Так, для сооружения сборного фундамента используют такие материалы:

• бетонные блоки и плиты определенной марки;
• бетон для заделывания отверстий между блоками;
• материалы для проведения гидроизоляции и теплоизоляции.

Фото фундамента с разборной опалубкой:

Один из вариантов гидроизоляции – укладывается еще в процессе сборки опалубкиИсточник readmehouse.ru

Выложить ленту исключительно из блоков практически невозможно. Поэтому для заделки пробелов используют бетонный раствор и даже кирпичи. Также при этом рекомендовано устраивать железобетонную ленту, которая позволит связать все элементы во единое.

Что касается монолитной конструкции, то для ее возведения понадобится:

• доски или пенополистирол для сооружения опалубки;
• арматура для изготовления пояса и соединительных элементов;
• бетон определенного класса;
• тепло- и гидроизоляционные материалы.

Сооружая ленточный фундамент для дома, стоит учитывать, что есть потребность в проведении определенных работ. Это касается обустройства подушки. Для этого понадобится песок или щебень, а также гидроизоляционный материал.

Выбираем фундамент под дом из газобетона: особенности мелкозаглубленного ленточного и плитного, этапы заливки

Процесс проектирования ленточного фундамента

Проектирование фундамента является весьма сложной и ответственной задачей, решение которой лучше доверить профессионалам. В процессе этого нужно определить:

• Вид грунта.
• Его расчетное сопротивление.
• Линейные нагрузки.
• Глубину залегания.
• Ширину подошвы ленты.
• Назначение и особенности армирования.
• Возможность обустройства дренажа.

Схема обустройства дренажа ленточного фундаментаИсточник krovli-zabori.ru

Для того чтобы определить эти значения, необходимо обладать определенными знаниями. Именно поэтому эту работу лучше доверить профессионалам. Только они смогут выполнить ее качественно. Стоит помнить, что от этого будет зависеть прочность и долговечность не только фундамента, но и строения возведенного на нем.

Подвал в доме с ленточным фундаментом

Обустройство подвального помещения в доме с ленточным фундаментом является весьма трудоемким и затратным процессом. Для решения этого вопроса понадобится привлечение строительной техники и проведение ложных земляных и бетонных работ. Обустройство подвала проводится в такой последовательности:

• Выкапывается котлован установленных размеров. Если он сооружается под всем домом, то для этого понадобится тяжелая строительная техника. Процесс нужно проводить очень аккуратно, чтобы не обрушить землю.
• По дну котлована делается подушка из щебня и заливается бетон. Чтобы придать полу прочности, выполняется армирование. Арматура должна несколько торчать по периметру, в тех местах, где будут устанавливаться стены.

Пример армирования ленточного фундаментаИсточник doka-metal.ru

• Когда пол полностью затвердеет, выполняется армирование стен и установка опалубки для дальнейшей заливки бетона. Если подвал устанавливается только под частью дома, то выпускается арматура, которая в дальнейшем будет связываться с армированным поясом ленточного фундамента.

При сооружении стен особое внимание стоит уделить их высоте. Они должны совпадать с верхней точкой фундамента. После сооружения основания, выполняется накрытие подвального помещения путем заливки монолитной плиты.

Глубина заложения ленточного фундамента для дома

Глубина заложения фундамента вычисляется еще на этапе его проектирования. Заглубленная конструкция устанавливается так, что ее подошва находится на 25 см ниже уровня промерзания почвы. Это позволит защитить ее от неравномерных деформаций, которые возникают при морозном пучении грунта.

Высота конструкции зависит от климатических особенностей той или иной местности. Глубину промерзания определяют по формуле. Но, есть готовая таблица, где можно найти эти значения для того или иного региона.

Примерная глубина промерзания почвы в различных регионах РФ и СНГИсточник izchegopostroit. ru

Если говорить о мелкозаглубленном фундаменте, то он располагается на расстоянии 85 см от уровня промерзания почвы. При сооружении конструкции стоит учесть, что она будет иметь низкую несущую способность. Также при сооружении основания стоит учесть уровень грунтовых вод. Подошва должна располагаться на расстоянии 20 см от нее. Итак, как делать ленточный фундамент?

Строительство ленточного фундамента: виды, материал, технология

Этапы возведения ленточного фундамента

Изготовление ленточного фундамента является не такой уж сложней задачей. Но, чтобы правильно выполнить работу, нужно тщательно изучить все нюансы и требования. И начать стоит с составления схемы конструкции. На ней указываются размеры элементов, что позволит легко провести ее сооружение. Также по такой схеме можно рассчитать необходимое количество материалов.

Технология устройства ленточного фундамента выглядит примерно так:

• подготовка основания;
• работа с опалубкой;
• гидроизоляция;
• армирование каркаса;
• бетонирование ленточного фундамента;

Подготовка основания

На этапе подготовки проводится расчет, нанесение разметки и другие не менее важные работы. Начать стоит с геологического взыскания – эту работу доверяют исключительно специалистам.

Для грамотного проведения геологических изысканий нужна спецтехника и профильные знания Источник ro.decorexpro.com

В процессе геологического взыскания нужно определить следующее:

• тип почвы на уровне подошвы основания;
• уровень грунтовых вод;

После этого вычисляют отметку залегания и толщину монолитной ленты. Когда с геологическими взысканиями будет окончено, приступают к разметке участка. Для этого используют деревянную доску и шнур. Также можно использовать известковый раствор. С его помощью на земле делают отметку, где будет проходить лента. Чтобы упростить задачу, работу проводят с использованием заранее подготовленной схемы фундамента.

Разметка начинается с одного угла. После этого намечается сторона. Лучше ее делать параллельно забору или дороге. Далее намечается другая сторона и так далее. При этом стоит тщательно проверять углы и диагонали. Это позволит избежать проблем с возведением стен. Допустимая погрешность между диагоналями составляет 2 см.

По нанесенной разметке выполняется рытье котлована или траншей. Первый вариант применяется при сооружении домов с подвальным помещением. Здесь понадобится использование тяжелой строительной техники.

Зачем выполняется подготовка основания, смотрите в следующем видео:

На дне подготовленного котлована или траншеи устраивается песчаная подушка. Толщина насыпа может достигать 50 см. Этот параметр зависит от особенностей грунта. Подушку тщательно уплотняют. Это делают путем вибрирования или поливки водой. Поверх подушки делается подготовленный слой. Для этого проводится заливка тощего бетона толщиной не более 10 см.

Работа с опалубкой и гидроизоляция

Устройство ленточного фундамента проводится с помощью таких типов опалубки:

• съемная, которая изготовляется из деревянных досок;
• несъемная, изготовленная из пенополистирола.

Особенность второго варианта заключается в том, что пенополистирол играет роль тепло- и гидроизоляционного слоя. Опалубка выставляется строго по нанесенной разметке. Она на 10 см возвышается над фундаментом. Чтобы обеспечить устойчивость конструкции, ее подпирают подпорками с внутренней и внешней стороны. В опалубке укладывается полиэтиленовая пленка, которая предотвратит протекание цементного молочка.

На внутренней стороне опалубки делают отметку верхней точки бетона. Для этого используют маркер. В процессе проведения этой работы используют гидравлический уровень. Это позволит залить бетон равномерно.

Как выглядит несъемная гидроизолирующая опалубка, смотрите в следующем видео:

Армирование каркаса

Для изготовления каркаса используют три типа арматуры, которые выполняют определенную задачу:

• рабочая продольная арматура диаметром от 12 мм и более;
• горизонтальные хомуты – от 6 мм;
• вертикальные хомуты – от 8 мм.

Для соединения арматуры рекомендовано использовать вязальную проволоку. Что касается сварки, то она обладает низкой прочностью и надежностью. Чтобы облегчить сооружения каркаса, для этого используют специальный вязальный пистолет.

Перед тем как покупать арматуру, необходимо рассчитать, сколько ее потребуется для сооружения каркаса. При этом стоит учесть особенности его конструкции. Расстояние между хомутами в среднем составляет 25 см. В углах и на стыках стен шаг несколько уменьшается. При армировании стоит соблюдать определенные нормы и требования.

Еще про армирование смотрите в следующем видео:

Бетонирование ленточного фундамента

Теперь нужно решить, как залить ленточный фундамент? Если он имеет значительные размеры, то лучше заказать готовый бетонный раствор, что позволит залить опалубку за один прием.

При бетонировании стоит придерживаться некоторых правил:

• Заливка проводится в один день. Перерыв не должен превышать двух часов.
• Сливать бетон с миксера необходимо с разных точек. Если растягивать раствор, то это несколько снизит его качество.
• Бетонный раствор можно сбрасывать с высоты не более двух метров.
• Бетонный раствор уплотняется с помощью вибратора или путем штыкования.

Заливку ленточного фундамента лучше проводить при среднесуточной температуре, которая составляет около 20°С. После завершения конструкция накрывается полиэтиленовой пленкой, что позволит притормозить потерю влаги.

Наглядно про всю технологию создания ленточных фундаментов смотрите в следующем видео:

Как рассчитать арматуру для ленточных, свайных и плитных фундаментов частных домов

Заключение

Сооружение ленточного фундамента хоть и кажется достаточно простым делом, но на него тратится очень много сил и материалов, а по стоимости это примерно треть всего бюджета строительства. Хороший фундамент рассчитывается под проект конкретного дома и эту работу лучше доверить профессионалам. Не забывайте, что от качества и прочности основания будет зависеть срок эксплуатации строения.

Ленточный фундамент

Ленточный фундамент

Ленточный фундамент представляет собой замкнутый контур (ленту) — полосу из железобетона, укладываемую под всеми несущими стенами здания и распределяющую вес здания по всему своему периметру. Таким образом, оказывая сопротивление силам выпучивания почвы, избегая проседания и перекосов здания.

Ленточный фундамент позволяет возводить на своем основании различные строения: от деревянных до монолитных домов. При этом использовать намного меньшее количество строительных материалов, и проводить меньшее количество земляных работ в сравнении с фундаментом монолитным (и в конечном итоге, заметно снижает стоимость всего фундамента), что делает ленточный фундамент самым популярным видом основания при строительстве загородных домов и дач.

Устройство ленточного фундамента производится на песчано-гравийную подушку, которая сверху покрывается гидроизоляцией во избежание ее размытия грунтовыми водами. Если вес возводимого здания не высок, например небольшой деревянный дом, то устройством подушки из песка и гравия можно пренебречь.

По способу устройства выделяют два вида ленточного фундамента:
монолитный;
сборный.

Устройство монолитного ленточного фундамента предполагает вязку арматурного каркаса и заливку его бетоном на самом строительном объекте, за счет чего и достигается целостность, или неразрывность — монолитность основания.

Сборный ленточный фундамент (так же как и в случае с железобетоном) предполагает крепление между собой железобетонных блоков. Данное крепление выполняется посредством цемента с использованием армирования.

По глубине заложения:
мелкозаглубленный;
глубокозаглубленный.

Выбор глубины заложение фундамента зависит от несущей способности почвы и предполагаемых проектных нагрузок на него. Например, для того поставить деревянный дом, устройство фундамента не должно быть глубоким, а в случае возведения тяжелого монолитного дома, будет целесообразным устройство его фундамента, опирающегося на более плотные слои грунта. К тому же, деревянный или каркасный дом сам по себе является легким строением, и давление оказываемое таким зданием на фундамент, а следовательно и на почву, часто может оказаться недостаточным для препятствования силам выпучивания почвы, которые будут стремиться выдавить дом.

Ленточный фундамент также как и монолитный, позволяет устройство цокольного этажа, либо подвала. В случае наличия подвала, верхние слои грунта, находящиеся внутри фундамента, между его стен, снимаются. И соответственно, если цокольный этаж не планируется — грунт можно не трогать, и таким образом сократить количество земляных работ.

Для того чтобы избежать чрезмерного давления веса строения на фундамент, ширина его стенок не должна быть уже ширины стен возводимого здания. Как правило, для более устойчивого положения здания, ширина стенок фундамента должна быть больше ширины стен здания, минимум на 10 (десять) см. Также, для более устойчивого положения всего строения, ленточный фундамент делают расширяющимся к основанию. То есть, его поперечное сечение выглядит в виде трапеции, расходящейся к основанию. Также возможно и устройство ленточного фундамента с поперечным сечением в виде прямоугольника.

Как известно, фундамент испытывает и поперченные и продольные нагрузки. В случае с ленточным фундаментом, избежать поперечных нагрузок достаточно просто. Для этого необходимо сделать высоту фундамента в два раза (или более) больше его ширины. Это позволит заметно снизить количество поперечных нагрузок и избежать поперечной деформации фундамента. Именно это и обуславливает возможность использования в арматурном каркасе ленточного фундамента в качестве поперечной арматуры — гладкую арматуру.

Вся конструкция ленточного фундамента испытывает на себе, в основном, продольные нагрузки. Они связаны с неравномерной нагрузкой здания на основание и силами выпучивания почвы. Поэтому продольная арматура в стальном каркасе фундамента должна быть с ребристой (с переменным поперечным сечением) , которая обеспечивает лучшее сцепление стали с бетоном и позволяет выдерживать более серьезные нагрузки. Слабым местом в ленточном фундаменте являются его углы. Они больше всего подвержены сколам, разломам и другим видам деформации. Поэтому армирование углов должно быть выполнено с максимальной тщательностью.



Как сделать ленточный фундамент своими руками

Ленточные фундаменты наиболее популярны из всех существующих типов применяемых при строительстве домов, самостоятельных или надворных хозяйственных построек. При всей кажущейся их простоте, устройство ленточного фундамента своими руками — далеко не простая задача, и, нередко, из-за ошибок допущенных на этапе его возведении, в дальнейшем возникают серьезные проблемы. Далее мы рассмотрим, как правильно выполнить устройство ленточного фундамента, что и в какой последовательности нужно делать, а чего допускать ни в коем случае нельзя, что бы самим не попасть впросак, а так же уберечь своих друзей и знакомых.

Содержание
1. Типы ленточных фундаментов: сборные и монолитные.
2. Как сделать монолитный ленточный фундамент своими руками.
3. Как сделать сборный и комбинированный ленточный фундамент своими руками.

Типы ленточных фундаментов: сборные и монолитные

Ленточные фундаменты разделяют на два основных типа, сборные и монолитные. Устройство монолитного фундамента более технологично, и в последнее время получает все большее распространение, однако требует более высокой культуры строительства, и разнообразия навыков (плотник-бетонщик, арматурщик).

Сборные фундаменты несколько проще, и допускают больше «вольностей» при их устройстве. Они могут выполняться как из крупных блоков, (для чего необходима грузоподъемная техника), так и из мелких. Для их устройства применяют как искусственные, так и камни естественного происхождения, главным требованием к которым является прочность и нечувствительность к воздействию влаги.

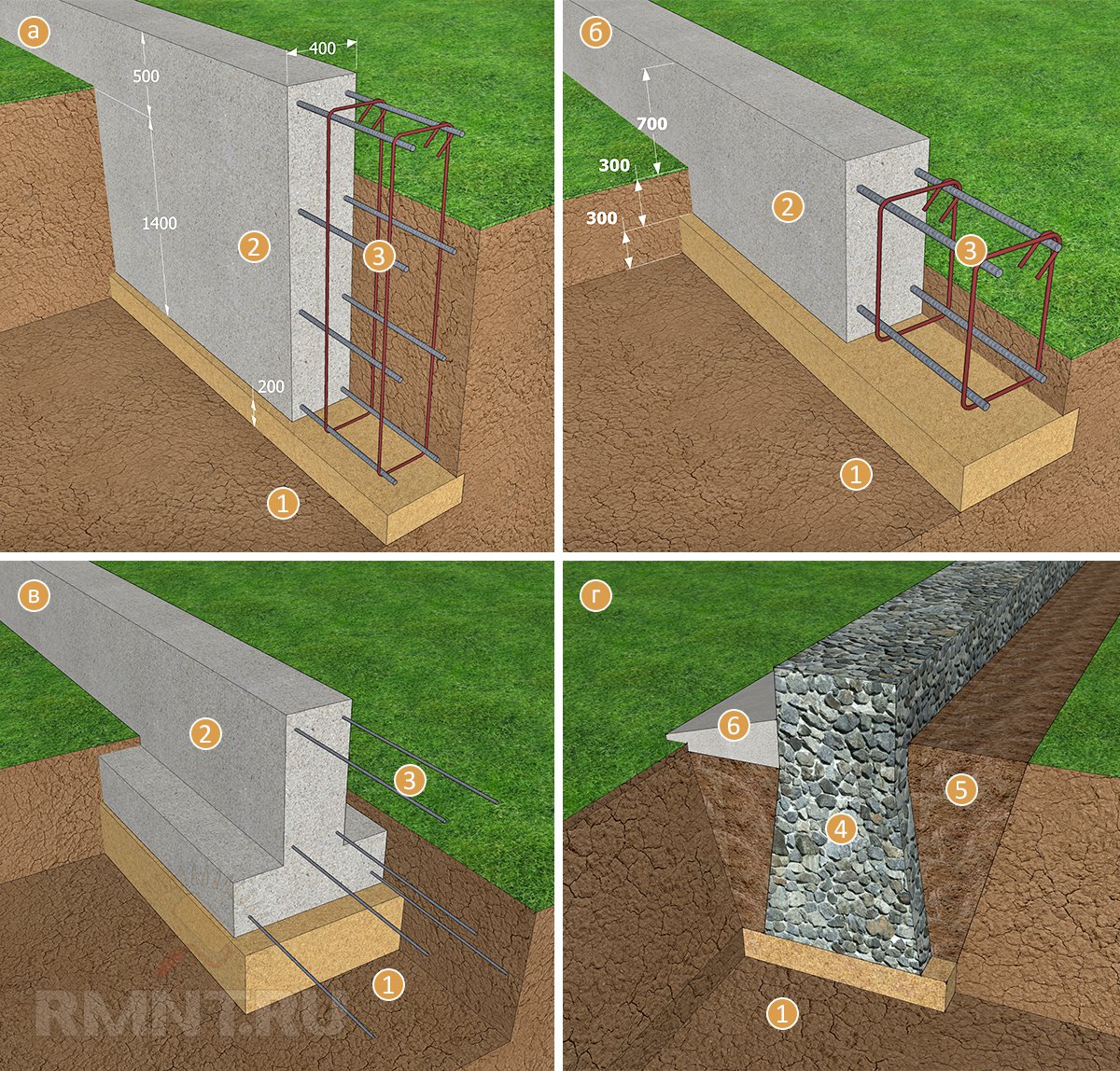

Ленточные фундаменты состоят из двух основных частей — фундаментной подушки и стен. Нередко, для небольших зданий и сооружений, а так же на прочных грунтах (к примеру – скальных), подушку, представляющую собой уширение низа фундамента, не делают.

Как сделать монолитный ленточный фундамент своими руками

Начнем с монолитных фундаментов, как более сложных в изготовлении, и еще потому, что даже при устройстве фундаментов сборных, нередко устройство монолитных участков, монолитных поясов и перемычек. Кроме того, они подкупают высокими эксплуатационными характеристиками и технологичностью.

Если требования несущей способности делают необходимой подушку, ленточный фундамент своими руками начинают с ее устройства, затем на готовой подушке размещают стену фундамента. При качественно выполненных земляных работах, устраивая подушку, можно обойтись без опалубки, заливая бетон на всю ширину траншеи. Такой же вариант можно использовать, если фундамент одинаковой ширины, т. е. без подушки. В этом случае, опалубка устанавливается для устройства цоколя, и часто для ее устройства достаточно одной доски шириной 15-20 см.

Следует, однако, заранее представлять, что подобное упрощение работы делает невозможным или крайне затруднительным (после бетонных, придется выполнять дополнительные земляные работы) устройство вертикальной гидроизоляции стены фундамента.

Для того, что бы обойтись без опалубки, важно, что бы земляные стены были высокого качества. Но для надежности постройки, важнее качественно подготовленное грунтовое основание, т. е. дно траншеи. И вот тут строители, особенно не достаточно опытные, допускают ошибки.

Первым делом дно траншеи выравнивается, или, как говорят строители, выполняется его планировка. При этом перепад земляного полотна по высоте не должен превышать полутора — двух сантиметров от горизонтальной плоскости. Цель планировки, помимо создания горизонтали, убрать разрыхленный грунт. Особенно важно это при рытье траншеи экскаватором.

После того как дно траншеи подготовлено, выполняется уплотнение его щебнем. Делается это следующим образом: насыпают слой щебня, толщина которого не должна превышать полтора – два размера камней самой крупной фракции. Например, для щебня фракции 5-20, (минимальный размер частиц 5 мм, максимальный – 20 мм) толщина слоя должна быть в пределах 40 мм. Трамбовкой щебень вбивают, «втрамбовывают», для создания плотного слоя, препятствующего засорению укладываемой бетонной смеси частичками грунта. Это особенно актуально, если основанием служат черноземы.

Наиболее распространенные и серьезные ошибки при устройстве грунтового основания:

1. Замоченное основание. Несколько дней льют дожди, затем выглядывает солнышко и, торопясь, пока стоят погожие деньки, строители укладывают бетон. А сильно насыщенный водой грунт, впоследствии может преподнести неприятный сюрприз – просесть, либо наоборот, промерзнув вспучиться.

2. Промороженное основание. Случается при устройстве фундаментов ранней весной, поздней осенью или зимой (что, разумеется, не желательно, но иногда приходится делать). Внезапные заморозки, и основание может промерзнуть на определенную глубину (проблемы может вызвать промерзание уже на 10 см). Следствием, может быть усадка грунта после оттаивания, либо значительное снижение прочности бетона контактирующего с мерзлым грунтом, что в свою очередь может вызвать его промерзание.

3. Неправильное устройство выравнивающей подушки. Иногда, для того, что бы выровнять значительные перепады плохо вырытой траншеи, приходится выполнять подсыпку песком или щебнем. При этом, если толщина подушки превышает 10 см, она требует качественного уплотнения, выполняемого трамбовкой, укаткой, проливом водой и т.п. иначе впоследствии неизбежна усадка. Недопустимо выполнение подсыпки обычным грунтом, даже с утрамбовкой.

Небольшое отступление. Читатель, может, пребывает в недоумении, ведь очевидно, что просадка фундаментных плит во всех описываемых случаях измеряется миллиметрами! Неужели жалкий миллиметр стоит таких ухищрений и предосторожностей? Увы, да. Все дело в законах геометрии и принципах действия рычага, открытых еще древними греками. Наглядно, это все можно представить, посмотрев на рисунок 1. Просадка подушки на 5 мм вызывает смещение верха конструкции превышающее 75 мм. В реальности, следствием такой ситуации будет появление трещин, и даже разрушение конструкций.

Земляное основание готово. Теперь укладываем арматурную сетку, поскольку устройство монолитного ленточного фундамента своими руками, обычно, требует армирования. Как работает и какие функции выполняет арматура в бетонных конструкциях, разговор отдельный и непростой. Для нас достаточно знать, что сетка должна располагаться в нижней части подушки, при этом, рабочая арматура, т.е. арматура большего диаметра, кладется поперек! А арматура монтажная, главная функция которой обеспечить заданное расположение рабочих стержней — вдоль. Для коттеджа этажностью не более трех, при грунтах средней несущей способности (суглинки, супеси, разборно-скальные грунты) более чем достаточно использовать арматуру А-II или А-III диаметром 10-12 мм укладываемую с шагом 20 см. В качестве монтажной (соединительной) арматуры используют проволоку ВР-5 диаметром 5 мм, или шести миллиметровую «катанку», арматуру марки А-I. В подушку шириной 800 мм кладутся три — четыре стержня монтажной арматуры. Защитный слой бетона, закрывающий арматуру, выдерживаем толщиной не менее 30 мм. Как это выглядит, можно увидеть на рисунке 2.

Для того, что бы создать защитный слой сетка кладется на подкладки. В качестве таковых, вполне подойдут куски гравия или обломки керамического кирпича. Уложив арматуру, заливаем бетон. Не стоит применять бетон высокой прочности, для малоэтажных коттеджей бетон В20 (приблизительно соответствует М 250) — более чем. Заливать бетон можно отдельными участками, так, что бы законченный участок по геометрическим характеристикам соответствовал готовой конструкции. Укладка бетона послойно не допускается. Если все же, на каком то участке бетона не хватило для выдерживания нужной высоты, бетонирование необходимо продолжить не позднее чем через 12-15 часов. Подробнее про заливку фундамента бетоном, можно узнать по ссылке.

Купить арматуру лучше на специализированной базе, торгующей металлом — дешевле, качество выше и порежут как нужно. При этом арматурные стержни должны быть ровными, допускается налет ржавчины, но именно налет, а не глубокая коррозия. Проволока Вр и катанка, продается в бухтах.

После того, как бетон подушки «схватился» и по нему можно ходить (как правило, уже на следующий день), производят установку опалубки для устройства стен ленточного фундамента. Толщину стены обычно принимают, как говорят строители «конструктивно», то есть, исходя из удобства кладки стены здания, которая должна на этот фундамент опираться. К примеру, для кирпичной стены «в два кирпича» (510 мм) ширину фундамента принимают 450-500 мм.

Еще отступление, раскрывающее смысл понятия «конструктивно». Несложно подсчитать, что метр фундаментной стены, шириной всего в 10 см выполненной из бетона марки 250 выдерживает нагрузку на сжатие в 250 тонн, соответственно погонный метр фундамента полуметровой ширины выдержит 1250 тонн, более чем достаточно для здания в 12 этажей! Однако разместить на тонком фундаменте стену впятеро шире крайне затруднительно. Фундамент придется делать с уширением верхнего обреза, сложной формы, гораздо более трудоемким в работе. Придется рассчитывать и компенсировать армированием дополнительные усилия от возможных несимметричных нагрузок а так же многое другое. Короче говоря, проще сделать стену толще!

На слабых и пучинистых грунтах предусматривают вертикальное армирование стен фундаментов пространственными арматурными каркасами. При этом кажущееся очевидным продольное расположение рабочей арматуры является ошибочным. Рабочие стержни должны располагаться вертикально. Для уже упоминаемых выше коттеджей этажностью до 3-х, достаточно использование арматуру А-II или А-III диаметром 10 мм, с шагом 40-50 см. Для продольной арматуры хватит А-I толщиной 6 мм. Схематически подушка и стена с армированием показана на рисунке 2.

Как сделать сборный и комбинированный ленточный фундамент своими руками

Теперь поговорим о сборных и комбинированных фундаментах. Как уже говорилось, для их устройства могут применяться самые различные материалы. При устройстве (монтаже) фундамента из крупных блоков, основание подготавливают точно так же, как и для монолитных, с одним отличием, уплотнения грунта не делают, а устраивают песчаную подушку, толщиной не более 100 мм. Вместо песка можно использовать отходы щебеночного производства, так называемый отсев, или мелкий щебень, фракции 5-10 мм, клинец, смотря, что дешевле купить в вашем регионе.

Для стен применяют фундаментные блоки маркируемые по ГОСТу аббревиатурой «ФБС» с цифрами. Цифры обозначают по порядку: длину блока, его ширину и высоту в дециметрах. Так, марка ФБС 24-4-6 расшифровывается как «фундаментный блок стеновой» длина 2,4 м, ширина 0,4 м (в просторечии «четверка») и высотой 0,6 м. При необходимости устройства расширенного основания, используют железобетонные подушки, которые в свою очередь имеют обозначение «ФЛ» и цифровые данные. Пример, сочетание ФЛ 8-12-3 говорит о том, что это «фундамент ленточный», длиной 0,8 мм, шириной 1,2 м и толщиной 0,3 м.

Нижний ряд подушек или блоков (при отсутствии необходимости в уширенном основании) монтируется непосредственно на песчаную подушку, под следующие ряды наносят слой цементного раствора.

Задача растворной прослойки, заполнение неровностей бетонных блоков, а не их скрепление, поэтому при устройстве фундаментов из крупных блоков, достаточно использовать раствор М50. Цементный раствор вообще был не нужен, если бы блоки изготавливались без каких-либо огрехов. Известны как древние, так и более новые постройки, с фундаментами из блоков. Так, огромные камни, составляющие фундаменты замков Шотландии, подтесывались для плотного прилегания настолько хорошо, что между ними невозможно всунуть бритвенное лезвие.

Монтажные петли блоков перед монтажом следующего ряда сгибают кувалдой или срезают («болгаркой», либо газовым резаком). Торцевые стыки между фундаментными блоками заполняют бетоном из щебня мелкой фракции, а чаще просто цементным раствором.

Кладка фундаментов из мелких блоков аналогична кладке обычных стен. Тут уже марка раствора имеет значение, поскольку швы воспринимают нагрузку наряду с кладочными камнями. При устройстве фундаментов из кирпича, кладочных бетонных камней, пиленых блоков из естественного камня, «рваного» камня, применяют раствор не ниже М100.

В заключение, о комбинированных схемах. Тут возможны различные сочетания, например, часто опорные подушки выполняют монолитными, поскольку далеко не везде железобетонные подушки можно купить, а везти накладно. Устройство стен подвалов по монолитным подушкам выполняют из блоков, крупных или мелких.

Распространен вариант, когда для повышения надежности фундаментов поверх последнего ряда блоков выполняют так называемый монолитный пояс (особенно на подрабатываемых территориях, где это обязательно). Он в обязательном порядке должен охватывать весь периметр постройки, разрывы не допускаются (потому и пояс). Армирование конструктива выполняют пространственным каркасом, при этом рабочая арматура располагается вдоль. Обычно достаточно А-II или А-III диаметром 10-12 мм, три — четыре стержня вверху и столько же внизу. Стержни соединяем хомутами из катанки.

При необходимости изгибов пояса по высоте, они усиливаются дополнительными наклонными стержнями. Так же усиливаются и горизонтальные углы. Защитный слой бетона поверх арматуры пояса, минимум 30 мм.

Пример комбинированного фундамента с устройством монолитного пояса, монолитных же подушек и стен из крупных блоков, можно увидеть на фотографии выше.

Мы рассмотрели основные моменты, которые необходимо знать, выполняя устройство ленточного фундамента своими руками. Не лишним будет добавить еще, что соединение арматурных стержней, выполняют электросваркой, но лучше, особенно, там, где существуют ограничения с электроэнергией, с помощью проволочных скруток из мягкой железной проволоки диаметром 1-1,5 мм. При вязаных соединениях не происходит перекаливание арматуры, и армирование получается более надежным. Проволоку скруток затягивают с помощью специальных крючков, либо обычных клещей. Задавайте вопросы в комментариях либо по почте. Присылайте Ваши работы, фотографии, мы опубликуем их на сайте. Заказывайте работы специалистам! Поддерживайте проект! Успехов Вам, Добра Вашему Дому!

Оставляйте ваши советы и комментарии ниже. Подписывайтесь на новостную рассылку. Успехов вам, и добра вашей семье!

Монолитный ленточный фундамент, армированный железобетонный, цена (стоимость) устройства

Монолитный ленточный фундамент представляет собой железобетонную плиту, которая закладывается под всю площадь здания. Вместе с плитой прокладываются несколько слоев арматурной сетки. Благодаря большой площади плиты достигается ее равномерное давление на грунт. Оттаивание и замораживание грунта не будет негативным образом влиять на конструкцию, просадка будет небольшой.

В двухэтажных домах используют монолитный фундамент толщиной 40 см. Треть него будет находиться ниже нулевой отметки, а две трети выше. Вокруг основания делают дренаж, а под ним прокладывают гидроизоляцию. Вначале укладывают гидроизоляцию, а потом слои арматурной сетки, далее уже заливается бетон. Опалубочный каркас выполняют в виде одной цельной конструкции, стержни арматуры располагают с шагом до 30 см., вся опалубка жестко закрепляется и фиксируется. Для того, чтобы предотвратить вытекание по внутренней стороне прокладывается полиэтилен и рубероид. Цена монолитного ленточного фундамента, во многом, зависит от типа используемых материалов.

Монолитный ленточный фундамент чаще всего используется в малоэтажном строительстве при возведении зданий с бетонными, кирпичными и каменными стенами. Главным его преимуществом является тот факт, что его не нужно закладывать на большую глубину даже в тех случаях, когда проектом предусматривается подвал. Обычно его не делают широким по всей высоте, расширенной делают только подошву, благодаря чему удается достичь невысокой стоимости монолитного ленточного фундамента.

Ленточные фундаменты-монолиты используются в тех случаях, когда требуется значительное расширение подушки. Основания возводятся из бетона, железобетона, кирпичной кладки. В индустриальном строительстве используются монолитные и железобетонные виды на свайном или естественном основании. При естественном основании подушку армируют и выполняют непосредственно в ходе подготовки. Также выполняют бетонирование ленты фундамента по подушке.

При свайном основании ленту бетонируют поверх монолитных ростверков, которые объединяют сваи в одну конструкцию. В таком основании используется сборно-монолитный ленточный фундамент-ростверк и уложенные сверху него сборные железобетонные блоки. Для бетонирования конструкций ростверка используют инвентарную щитовую опалубку. Другие типы фундаментов используются при малоэтажном строительстве.

Устройство ленточного фундамента

Монолитный ленточный фундамент состоит из сплошной полосы из армированного бетона, которая расположена по всему периметру сооружения. Такие конструкции считаются универсальными, они могут использоваться даже в неблагоприятных климатических условиях, выдерживая значительные колебания грунтовых масс. К таким колебаниям относят просадку и попеременные заморозки с оттепелями.

Отличительной особенностью устройства монолитного ленточного фундамента является бетонная плита, которая вместе с опалубочной системой создает всю конструкцию. За счет этого метода строительства создается равномерное давление. При этом узлы здания не перекошены, не возникают трещины в основании.

В зависимости от устройства монолитные фундаменты бывают ленточными, столбчатыми и сплошными Ленточный монолитный фундамент является железобетонной конструкцией, которая расположена по всему периметру дома.

Армированный монолитный ленточный фундамент

Армированный монолитный фундамент является сооружением из железобетона, которое передает нагрузку от дома на грунт. Нашими специалистами подбирается тот материал, который принимает нагрузку и равномерно ее распределяет. Он имеет высокую степень надежности и стоек влияниям внешней среды. За счет большой своей массы он уплотняет грунт под свои весом. На таких основаниях дома стоят несколько десятков лет. Надежность ленточного фундамента обеспечивается сложным подготовительным процессом и его единовременной заливке. Поэтому и стоимость на такой тип фундаментов несколько выше. У нас цена несколько ниже, чем в других организациях.

Ленточный монолитный железобетонный фундамент

Данный тип является гидро- и теплоизолированной конструкцией из арматуры, которая заливается бетоном. Нижняя часть закапывается в траншею глубиной от 0,5 метров до 1,5 метров. Такой вид основания монтируется в один этап, потому что заливка не может длиться долгое время. Перед монтажом готовится почва территории, на которой будет строится дом. Железобетонный фундамент используется при возведении крупногабаритных зданий из кирпича или бетона жилых многоэтажек. Перед устройством ленточных монолитных железобетонных фундаментов наши специалисты проводят исследование грунта. Наша компания за умеренную цену предоставляет услуги по закладке данного типа основания.

Ленточный фундамент сборно-монолитный

Сборно-монолитные ленточные фундаменты являются самыми технологичными типами среди данных конструкций. Они сочетают достоинства сборных и монолитных конструкций. Возведение таких оснований проводится в несколько этапов. Вначале устанавливается опалубка на ширину плита основания. Далее устанавливается пространственный армирующий каркас из арматуры и заливается бетон. Потом укладываются готовые железобетонные блоки на поверхность залитого основания. На заключительном этапе создается опалубка на верхнем уровне блоков, размещается пространственный армирующий каркас и заливается вся сборная конструкция монолитной бетонной стяжкой. Мы гарантируем правильное возведение прочного основания за умеренную стоимость в короткие сроки.

Монолитный заглубленный ленточный фундамент

Данный тип используется при возведении практически всех типов построек на пучинистых грунтах, когда строятся дома с тяжелыми стенами или с перекрытиями большого веса. Заглубленный монолитный ленточный фундамент используется в тех случаях когда существует вероятность возникновения неравномерных деформаций в основании при небольшой глубине закладки. В таком случае встраивается армированный пояс. Подошву заглубленного ленточного фундамента укладывают на 200 мм ниже глубины промерзаемого грунта.

При невысокой стоимости работ ООО «Проект» осуществляет закладку ленточного монолитного фундамента. Мы возводим все представленные типы оснований в Москве и Подмосковье по невысоким ценам.

особенности использования и порядок возведения

Ленточный фундамент, несомненно, популярный вид основания для частных домов. При правильном устройстве он служит долгие годы и надежно удерживает стены как деревянных, так и кирпичных строений. Разберем чуть подробнее этот тип фундамента и порядок его создания.

Что из себя представляет ленточный фундамент

Это цельная полоса по всему периметру здания и под всеми несущими стенами. По сути — стены дома, только углубленные в землю. Фундамент-лента благодаря большой площади опоры обладает высокой несущей способностью, поэтому его делают как основу для домов из бетона, кирпича, газоблоков, камня. Если запланирован подземный гараж или цокольный этаж, лента — тоже верное решение.

Ленточный фундамент делают монолитным, из армированного бетона, или сборным, из специальных железобетонных блоков. Толщина стенок в обоих случаях должна быть на 5-7 см больше толщины стен. Иногда ленту делают в форме трапеции — низ конструкции шире верха. Это повышает прочность, но при этом не требует такого большого расхода стройматериалов.

Типы ленточного фундамента

Глубоко залегания (более 2-3 метров). Фундамент закладывают на 20-30 см ниже уровня промерзания грунта. Например, в Московской области грунт промерзает в среднем на 1,5 метра. Значит, фундамент глубокого залегания расположится на глубине 1,7–1,8 метра. Часто фундамент служит стенами для цоколя или подвала.

Малозаглубленный (до 1 метра). Закладывается выше уровня промерзания и в том случае, если грунтовые воды расположены глубоко. При выборе этого основания надо позаботиться об утеплении самой ленты и отмостки по периметру.

Так выглядит ленточный фундамент мелкого залегания

При создании фундамента глубокого залегания гораздо больше земляных работ из-за траншей. В остальном процесс создания ленты одинаковый.

Этапы возведение ленточной основы

Этап 1. Разметка

Намечают основные углы дома и линии стен. Для этого в землю ставят деревянные колья и между ними натягивают веревку. Удобно для разметки применять лазерные уровни — и процесс быстрее будет, и точность выше.

Кроме внешних границ, надо веревкой обозначить ширину траншей. Разметка важна, так как от нее зависит ровность и устойчивость фундамента и будущего дома.

Этап 2. Земляные работы

Сначала снимают верхний растительный слой почвы, а затем роют траншеи нужной глубины и утрамбовывают их. Копают траншеи только в том случае, если сразу переходят к следующему этапу. В заранее вырытых траншеях может скопиться лишняя вода, что ухудшит устойчивость фундамента.

Траншеи не обязательно копать вручную. Для этого можно использовать трактор.

Этап 3. Создание «подушки» под фундамент

На дно траншей засыпают 15-20 см песка, затем гравий или мелкий щебень толщиной 10-15 см. Каждый слой тщательно трамбуют и проливают водой для усадки. Третьим слоем укладывают рубероид или полиэтиленовую пленку в качестве гидроизоляции.

Опять важный момент — подушку ленты не стоит делать сразу после дождя. Дно траншеи должно высохнуть, иначе влажная почва слишком сильно смешается с песком и сделает опору фундамента слабее.

Этап 4. Опалубка

Её собирают вдоль внешнего и внутреннего периметра траншей из деревянных досок или из металлических листов. Над уровнем земли опалубка возвышается на 40-50 см, образуя наземную часть ленточного фундамента.

Опалубка должна быть прочной, чтобы выдержать давление бетона на стенки

Несколько полезных советов на этом этапе:

• Зазоры между досками опалубки должны быть не больше 1-2 мм, иначе из бетонной смеси при заливке будет выливаться цементное молочко (водянистая смесь цемента и воды, которая выделяется при затвердевании бетона). Это чревато трещинами при высыхании;
• В регионах с холодным климатом фундамент лучше утеплить. Для этого с внутренней стороны опалубки кладут листы пенополистирола;
• Деревянную опалубку надо сильно смочить водой перед заливкой бетона. Так дерево меньше будет забирать влагу из бетона.

Этап 5. Монтаж арматуры

Стальные прутья устанавливают внутри опалубки на всю глубину фундамента. Именно от их правильного монтажа зависит прочность и целостность фундамента при сезонных колебаниях грунта.

Арматуру собирают в единый каркас, связывая прутья проволокой. Сварку лучше не использовать — есть вероятность, что место сварки может лопнуть, а эластичная проволока лучше переносит растяжение. Между опалубкой и арматурой должно быть расстояние не меньше 5 см, чтобы арматура полностью утопала в бетонном растворе.

Этап 6. Заливка бетона

В опалубку заливают бетонную смесь. Бетонирование делают за один подход, чтобы в ленте не появились холодные швы — мостики холода между схватившимся и свежим бетоном.

Бетон заливают слоями по 15 см. Важно выгонять из смеси воздух. Для этого используют погружные вибраторы, которые выводят лишний воздух из бетона и равномерно распределяют состав по форме.

Этап 7. Заключительные работы

Через пару недель после заливки бетон набирает 70% своей прочности. Можно снимать опалубку, делать гидроизоляцию ленты, устраивать дренажную систему и проводить обратную засыпку. Ленточный фундамент готов!

Если на улице высокая температура, накройте ленту пленкой. Так фундамент будет застывать не слишком быстро и равномерно наберет нужную прочность.

Технология строительства ленточного фундамента требует внимательности. Хотя этапы кажутся понятными, следует помнить обо всех нюансах строительства и использовать только качественные материалы. Тогда вы получите прочный и долговечный фундамент для вашего дома!

Купить материалы для строительства в МаксиПРО

Читайте также:

Ленточный, свайный или плитный фундамент: плюсы и минусы

Как сделать свайный фундамент — подробный разбор монтажа

его типы, использование и расчет

Ленточный фундамент – это одна из наиболее распространенных разновидностей фундаментов, используемых при возведении различных строений. Их долговечность определяется правильным подбором типа фундамента, его технически верным исполнением и, конечно, грамотным расчетом. Именно этому вопросу мы и намерены посвятить нашу сегодняшнюю статью.

Что вы узнаете

Однако подробную информацию о расчетах мы хотим предварить некоторыми общими сведениями, которые позволят вам не совершить ошибку, сделав выбор в пользу фундамента ленточного типа.

Ленточный фундамент и его разновидности

Ленточный фундамент – это лентовидное основание, уложенное под все несущие, а иногда и ненесущие стены дома. Исходя из характера материалов, используемых для их обустройства, фундаменты могут быть:

• бутовыми;
• бутобетонными;
• бетонными;
• железобетонными;
• кирпичными.

В конструктивном отношении, различают ленточные фундаменты сборного типа и монолитные. Сборные фундаменты изготавливаются из отдельных готовых блоков и отличаются большой быстротой возведения, тогда как монолитные должны некоторое время выдерживаться для того, чтобы бетон смог набрать прочность. Важный недостаток сборных конструкций состоит в их меньшей прочности в сравнении с литой бетонной лентой.

Несмотря на быстроту возведения сборных конструкций, монолитные ленточные фундаменты относятся к значительно более распространенным. По материалу изготовления они могут быть бутового состава или, что случается значительно чаще, быть железо- или просто бетонными.

Читайте также Армирование ленточного фундамента своими руками

Для каких строений подходят ленточные фундаменты и их достоинства

Если расчет ленточного фундамента выполнен правильно, он может являться надежным основанием для:

• кирпичных и газобетонных домов;
• домов из камня;
• железобетонных строений средней тяжести;
• бревенчатых домов.

Кроме того, данный тип фундамента может успешно использоваться для бань и гаражей, заборов и пристроек и т.д.

К достоинствам ленточных фундаментов следует отнести:

• обеспечение возможности по обустройству подвалов;
• способность выдерживать существенные нагрузки;
• возможность обустройства перекрытий с использованием бетонных плит;
• простота возведения и возможность выполнения работ своими силами.

Недостаток фундамента данного типа состоит в его относительно дороговизне. Однако он с лихвой перекрывается той надежностью, которую в состоянии обеспечить эта конструкция.

Заглубленность фундаментов ленточного типа

По степени заглубленности ленточные конструкции могут быть:

• мелкозаглубленными;
• заглубленными.

Мелкозаглубленные фундаменты

Как правило, мелкозаглубленные фундаменты укладываются на глубину 60 см и менее. Основанием для их укладки могут быть щебеночные и непучинистые песчаные и каменистые грунты.

Мелкозаглубленные фундаменты подходят там, где зеркало грунтовых вод находится ниже обычной глубины промерзания. Их не рекомендуется использовать на неровных участках, а также для тяжелых каменных строений.

Эти конструкции могут являться прекрасным основанием для легких каркасных построек, деревянных домов и пристроек к ним, гаражей и заборов.

Читайте также Как сделать монолитный фундамент

Заглубленные фундаменты

Заглубленные фундаменты обустраиваются на любых надежных грунтах и закладываются ниже той глубины, на которую промерзает грунт в конкретной местности.

Фундаменты данного типа не рекомендуются в следующих условиях:

• если грунтовые воды проходят очень высоко, что чревато промерзанием и разрушением конструкции;
• при наличии больших перепадов высот;
• в случае заболоченности почвы или сыпучести грунта;
• при очень глубоком промерзании почвы, что делает закладку такого фундамента экономически неприемлемой.

Заглубленные фундаменты ленточного типа являются отличной и надежной основой для любых тяжелых каменных построек.

А теперь мы можем рассказать вам и о том, как производится расчетных ленточных фундаментов. Причем делать это будем на основе личного опыта, полученного в ходе возведения бани.

Порядок расчета ленточного фундамента

Наиболее сложная стадия строительства бани – безусловно, создание нулевого уровня. С одной лишь сметы уходит на его больше 20%, и не меньшая часть времени и сил. С одной стороны, хорошо, если занимаются фундаментом нанятые строители, которых наняли вообще для всех этапов строительства – с другой стороны, наиболее серьёзные проблемы уже спустя 1-2 года начинаются у доверившихся им. Самое безобидное из возможных зол — это когда рабочие заместо бетона заливают неизвестного происхождения смесь либо «забывают» устроить гидроизоляцию.

Правильно просчитанный и спроектированный фундамент

Поэтому знание, как рассчитывать правильно стройматериалы для ленточного фундамента и как грамотно его строить, крайне полезным окажется для тех, кто делает всё своими руками, и для тех, кто только наблюдает за нанятой бригадой. Разумеется, на 100% точный расчёт выполнить не сумеет даже опытный архитектор либо прораб, однако достоверные примерные данные можно получить. Ведь основное – это верный расчёт ленточного фундамента относительно нагрузки на будущий фундамент, кубатура его, объём, геометрические размеры.

Читайте также Продухи в ленточном фундаменте

По стандарту во внимание берутся во время строительства 2 важные позиции – это расчёт деформации грунта и расчёт несущей способности его. В целом всё делиться на такие этапы:

I этап.

Определение типа грунта

Чтоб определить тип грунта, присутствующий на участке, ныне есть больше 10 надёжных способов, это и «дедовские», и предполагающие привлечение современной техники. Простейший из них таков – делаются несколько глубоких ям на всём участке и рассматривается так называемый срез почвы. При этом буквально в 2 метрах земля может быть уже иной – это нормально. По таким результатам надо сложить геологическую картину для себя, она и будет определять глубину закладывания фундамента и вид последнего.

Любой сухой грунт, будь он глинистый либо песчаный, обладает стандартной несущей способностью от 2кг/см2. На данную цифру и надо ориентироваться, делая расчёт ленточного фундамента. Тогда нагрузка и в случае бревенчатой, и в случае кирпичной бани останется всё же в пределах нормы, даже с некоторым запасом.

Если у вас выходит, что масса бани явно превышает данное значение, и вы не уверены, что фундамент выдержит нагрузку, необходимо простое увеличение ширины его ленты, это всё, поскольку надо будет учесть ещё с годами расчёт осадки ленточного фундамента. Лишь после этого снова следует пересчитать нагрузку на грунт – масса фундамента в таком случае изменится, общее значение станет иным.

К слову, тяжёлыми называют грунты, которые тяжело копаются, их ещё называют и «плотными», т.е. имеющими низкую пористость и неэластичность. А те, которые копаются легко, являются среднеплотными грунтами, которые могут также называться текучими, пористыми и пластичными.

Немаловажное значение имеет принадлежит глубине промерзания почвы. Ведь земля, находящаяся ниже данной точки, уже и так уплотнена, причём «дальше некуда» — в таком состоянии она пребывает сотни лет. А грунт, который выше данной точки, всегда насыщен влагой, он при сезонном размораживании увеличивает свой объём, т.е. пучится. Причём минимум на 10% — это для фундамента достаточно ощутимо, для стен бани также. Отсюда и возникло понятие максимальной деформации стройматериала, и поэтому столь важно вычисление характеристики почвы и её возможного пучения к весне, на основе этого делают расчёт ленточного монолитного фундамента – надёжный и точный.

Читайте также Фундамент из ФБС своими руками: алгоритм и важные моменты

II этап. Определение приблизительного веса постройки

Сюда непременно надо вписать вес мебели и прочих предметов, которые будут в бане, а ещё снег, который осядет на её крыше, — он может весить даже тонну (так наз. снеговая нагрузка).

Проверка выбранного типа фундамента проходит по 3-м параметрам:

• Несущая способность грунта превышает удельную нагрузку.

Что представляет собою несущая способность грунтов? Данная характеристика выбранного участка показывает, какая именно нагрузка «под силу» единице площади грунта, а также какой должна быть суммарная площадь фундамента бани – оказывается, чем хуже грунт способен выдержать давление, тем больше нужна площадь нулевого уровня. Как определяется несущая способность грунта? На способность грунта «держать» фундамент влияет одновременно целый комплекс факторов. Это тип грунта основания, его плотность, сезонная влажность, близость подземных вод. И это лишь пример расчёта ленточного фундамента, поскольку для каждого участка необходим учёт природных и техногенных факторов.

• Деформация морозного пучения грунта намного меньше, чем предельно допустимая для данного фундамента и данной конструкции бани.
• Возможные напряжения на фундамент не превышают напряжений, при которых утрата упругости в арматуре фундамента рискует стать необратимой.

Так, наиболее хрупки и наиболее склонны к трещинам блоки без армирования и кирпич. Показатель деформации для них не может быть выше 0,0005. Таким образом, в случае длины фундамента 15 м выгиб стены может быть не больше 7,5 мм, в зависимости от этого и делают расчёт арматуры для ленточного фундамента.

III этап. Коррекция размеров фундамента

Итак, остался лишь расчёт бетона на ленточный фундамент – объём его будет равняться кубатуре самого фундамента. Как вычислить её? Всё просто – ширина ленты умножается на общую длину и на высоту. Ширина ленты обычно не выше 40 см, а длина составляет суммарную длину всех стен бани, являющихся несущими, высота – это сумма надземной и подземной части.

Конструктивно для железобетонной балки минимальная допустимая ширина — 15 см, для ленточного фундамента (представляющего собою, в сущности, свободно лежащие на упругом основании балки) рекомендуемая ширина — минимум 25 см для садовой лёгкой постройки, и минимум 30 см для дачного дома. Ширина мелкозаглубленного ленточного фундамента не должна превышать ширину стены, опираемой на неё.

Но, помимо конструкционных ограничений имеются также требования, которые задаются несущими способностями грунтов, подлежащих под фундаментами. Удельная нагрузка от здания, рассчитываемая на единицу площади, должна не превышать 70% несущей способности грунта. Величину нагрузки регулировать возможно при помощи площади опоры фундамента на почву. Чем эта площадь опоры больше, тем удельная нагрузка, которая передаётся на грунт, меньше.

Методика определения наименьшей достаточной ширины ленточного мелкозаглубленного фундамента основывается на представлении про то, что удельная нагрузка на единицу площади грунта, лежащего под фундаментом, должна быть меньше, чем несущая способность (т. е. расчётное сопротивление основания) грунта, лежащего под фундаментом. Разница между несущей способностью грунта и нагрузкой от дома должна быть минимум на 30% больше в сторону несущей способности грунтов (это коэффициент запаса прочности бетонных конструкций, которые отливаются на стройплощадках с удельном весом меньше 1600 кг/м3).

На этом всё: подготовка к созданию нулевого уровня бани, бесспорно, всегда кропотлива, отнимает немало времени, много сил, однако минимум 3 поколения будут париться в добротной парной со спокойной душою.

Несущая способность ленточных фундаментов с конструкционными юбками

Аль-Агбари, М.Ю.С. (1999), Несущая способность мелкозаглубленного ленточного фундамента с конструкционными юбками, опирающимися на плотный песок, к.т.н. Диссертация, Университет Стратклайда, Глазго, Великобритания.

Google Scholar

Брансби, М.Ф. и Рэндольф, М.Ф. (1998), Комбинированная нагрузка на фундамент с бортиками, Geotechnique , 48 (5), 637–655.

Google Scholar

Баттерфилд, Р.и Andrawes, KZ (1970), Разбрасыватель песка, активированный воздухом, для формирования однородных слоев, Geotechnique , 20 , 97–100.

Артикул Google Scholar

Дас Б.М. (1999), Принципы проектирования фундаментов. Издательство PWS.

Хансен, Дж. Б. (1970), Пересмотренная и расширенная формула несущей способности. Бюллетень № 28, Датский геотехнический институт, Копенгаген, стр. 5–11.

Google Scholar

Хиббелер, Р.C. (1999), Структурный анализ . Прентис-Холл, Аппер-Сэдл-Ривер, Нью-Джерси.

Google Scholar

Hu, Y., Randolph, MF and Watson, PG (1999), Несущая способность фундамента с бортиками на неоднородном грунте, Journal of Geotechnical and Geoenvironmental Engineering , ASCE, 125 (11), 924–935 .

Артикул Google Scholar

Джейки, Н.(1957), Коэффициент давления грунта в состоянии покоя, Журнал Общества венгерских архитекторов и инженеров , 7 , 355–358.

Google Scholar

Киркпатрик В.М., Андравес К.З. и Вонг Ф.К. (1978), Контактное давление и механизмы разрушения квадратных фундаментов в песке. Материалы 9-й Азиатской геотехнической конференции, Vol. 6, Бангкок, Таиланд, стр. 89–104.

Google Scholar

Ко, Х-Ю.и Дэвисон, Л.В. (1973), Несущая способность фундаментов при плоской деформации, Журнал Отдела механики грунтов и фундаментов, ASCE , 99 (SM1), 1–22.

Google Scholar

Мейерхоф, Г. Г. (1951), Предельная несущая способность фундаментов, Geotechnique , 2 (4), 301–332.

Артикул Google Scholar

Мейерхоф, Г. Г. (1963), Некоторые недавние исследования несущей способности фундаментов, Can. Геотех. Дж. , 1 , 16–26.

Артикул Google Scholar

Соколовский В.В. (1965). Статика почвенных сред . Пергамон Пресс.

Терзаги, К. (1943). Теоретическая механика грунтов , John Wiley & Sons, Нью-Йорк.

Google Scholar

Весич, А.С. (1973), Анализ предельных нагрузок фундаментов мелкого заложения, J. SMFED, ASCE , 99 (SM1), 45–73.

Google Scholar

Уокер, Б.П. и Уитакер, Т. (1967), Устройство для формирования однородных слоев песка для модельных испытаний фундамента, Geotechnique , 17 (2), 161–167.

Google Scholar

Уотсон, П. Г. и Рэндольф, М.F. (1998), Фундаменты с бортиками в известняковом грунте, Инженерно-геотехнический журнал, Труды Института гражданского строительства , 131 , 171–179.

Google Scholar

Nγ для чернового ленточного фундамента методом характеристик

Цитируется по

1. Оценка влияния шероховатости Н γ Коэффициент по методу характеристик напряжения

2. Оценка Nγ коэффициент для чернового ленточного основания, примыкающего к откосу, методом напряжённых характеристик

3. Экспериментальное и численное исследование сейсмического поведения мелкозаглубленного ленточного основания вблизи песчаного откоса

4. Применение сглаженного конечного по узлам метод элементов для оценки статической и сейсмической несущей способности мелкозаглубленных ленточных фундаментов

5. Коэффициенты несущей способности чернового конического основания методом конечных элементов вязкопластичности

6. Рассмотрение коэффициентов несущей способности чернового ленточного основания с использованием метода характеристик напряжений

7. Сейсмическая несущая способность фундаментов мелкого заложения, размещенных на анизотропном и неоднородном наклонном грунте

8. Оценка активного давления грунта на основе пластичности по слоистой бессвязной засыпке

9. Численное исследование несущей способности ленточных и прямоугольных мелкозаглубленных оснований на связных фрикционных грунтах при внецентренных нагрузках

10. Прогнозирование на основе машинного обучения сейсмической несущей способности ленточного основания мелкого заложения над пустотой в неоднородных грунтах

11. Сейсмонесущее сопротивление ленточного основания мелкого заложения, заглубленного в откос и опирающегося на двухслойный грунт

12. Разработка косого граничного условия для взаимодействия грунт-конструкция в трехмерном анализе методом конечных элементов

13. Реализация усовершенствованной оптимизации радиального перемещения для расчета предельной несущей способности ленточного основания на ненасыщенном грунте при наклонном нагружении

14 . Взаимодействие грунта с конструкцией наземных оснований

15. Предельная несущая способность ленточных и круговых фундаментов по степенному критерию текучести по методу напряженных характеристик

16. Наклонная несущая способность мелкозаглубленных фундаментов, расположенных вблизи откосов, определяемая по формуле метод строгих характеристик

17. Оценка коэффициентов статической несущей способности чернового ленточного основания методом напряженных характеристик

18. Сейсмическая несущая способность ленточного фундамента, заглубленного в откос и расположенного ниже уровня воды грунтовые откосы

21. Псевдостатическая несущая способность ленточного фундамента с вертикальными бортами на несвязных откосах по методу конечных элементов

22. Предельная несущая способность юбочного фундамента на несвязном грунте по теории линий скольжения

23. Новый метод расчета предельной несущей способности мелкозаглубленного фундамента

24. Унифицированное решение верхней границы несущей способности мелкозаглубленных жестких ленточных фундаментов в целом с учетом дилатансии грунта предельный анализ

26. Расчет коэффициентов несущей способности ленточного фундамента с использованием метода сглаженных конечных элементов на основе узлов (NS-FEM)

27. Влияние вертикальных напряжений на потенциал разжижения от зданий в городской местности

28. Предельная нагрузка неоднородных откосов, определяемая методом характеристик

29. Несущая способность кольцевого фундамента от различных нагрузок позиций методом конечных элементов

30. Предельная несущая способность ленточного фундамента мелкого заложения методом скользящей линии

31. Расчет коэффициента вертикальной несущей способности ленточного фундамента по МКЭ

32. Оценка несущей способности недренированных ленточных фундаментов на неоднородной морской глине

33. Несущая способность фундаментов с полуглубоким бортиком на глине с использованием характеристик напряжений и анализа методом конечных элементов 35. Несущая способность оснований на массиве горных пород методом характеристик

36. Несущая способность ленточных оснований на анизотропных грунтах методом конечных элементов и линейного программирования

37. Расчет несущей способности кольцевого фундамента по методу характеристик напряжений

38. Несущая способность неассоциативных коаксиальных сыпучих материалов с помощью анализа по верхнему пределу и методом конечных элементов

39. Оценка коэффициентов несущей способности связных фрикционного грунта с использованием метода сглаженных конечных элементов на основе ячеек

40. Механизм осеменения фундаментов мелкого заложения, опирающихся на насыщенный песок, с просачиванием вверх

41. Теории предельной несущей способности

42. Сейсмическая несущая способность мелкого ленточного фундамента с использованием метода горизонтального среза

43. Влияние вертикального напряжения на потенциал разжижения, создаваемого зданиями в городских районах

43. Предельная несущая способность ленточного фундамента, уложенного на песок с жестким основанием

45. Моделирование дискретных элементов испытаний малой плитой

46. Несущая способность ленточных фундаментов на ненасыщенных грунтах методом линии скольжения

47. Оценка качества моделей несущей способности грунтов мелкозаглубленных фундаментов

48. Расчет коэффициента несущей способности Н γ

49. Влияние горизонтальной локализации на коэффициент несущей способности Nγ гладкого ленточного фундамента

50. Влияние закона потока на несущую способность ленточных фундаментов на песке с помощью анализа верхней границы и Линии скольжения

51. Обсуждение применения эмпирических формул для предельной несущей способности

52. Численные исследования коэффициента несущей способности N γ коэффициент формы ленточных и кольцевых оснований на песке по углу дилатансии

53. Несущая способность фундаментов при наклонном просачивании грунтовых вод

54. Оценка диапазона изменения Nγ по 60 методам расчета для оснований на песке

55. Расчет несущей способности методом характеристик

56. Коэффициенты несущей способности внецентренно нагруженных ленточных фундаментов с использованием вариационного анализа

57. Несущая способность фундаментов, подверженных воздействию грунтовых вод

58. 58. и шероховатость на коэффициент несущей способности, N γ , методом ZEL на основе уровня напряжения

59. Несущая способность фундаментов на основе уровня напряжения: проверка результатов с помощью 131 тематического исследования

60. Модели фундаментов в сейсмических районах: четыре тематических исследования вблизи города Гранада (Испания)

61. Исследование оптимального проектирования свайного композитного фундамента CFG под действием гибкой нагрузки

62. Прогноз несущей способности и нагрузки– характер перемещений мелкозаглубленных фундаментов по методу ZEL по уровню напряжений

63. Коэффициент несущей способности, N γ , для ненасыщенных грунтов по методу ZEL

64. Коэффициент несущей способности N γ для чернового конического основания

65. Несущая способность ленточных и круговых фундаментов в песке с использованием конечных элементов

66. Теории предельной несущей способности — центральная вертикальная нагрузка

67. Вариация Nγ с шероховатостью основания по методу характеристик

68. Влияние ширины основания на Nγ

69. Обобщенное решение линии скольжения для активного давления грунта на кольцевые подпорные стены

70. Влияние шероховатости основания на коэффициент несущей способности Nγ

71. Предельная несущая способность двух взаимодействующих черновых ленточных фундаментов

72. Сейсмическая несущая способность мелкозаглубленных ленточных фундаментов, встроенных в откос

Nγ для кольцевых фундаментов по методу характеристик

74. Сейсмическая несущая способность мелкозаглубленных ленточных фундаментов

75. Численные решения для предельного расчета коэффициента несущей способности Nγ

76. Влияние трения фундамента на границе раздела грунта на коэффициент несущей способности N γ

Ленточные фундаменты — AMERICAN GEOSERVICES

КОЛОРАДО DENVER, CO 191 91 Денвер, CO 80206 (303) 325-3869 наберитесь на целый номер Boulder, CO 2810 E. College Ave # 102 Boulder, CO 80303 ( 303) 325-3869 Набрать весь номер Fort Collins, CO 1281 E Magnolia St D250, Fort Collins, CO 80524 (303) 325-3869 Набрать весь номер

КОЛОРАДО Colorado Springs, CO 738 Synthes Ave, Monument, CO 80132 (719) 344-8177 Наберите весь номер Pueblo, CO 140 W.29-й ST # 311 Pueblo, Co 81008 (719) 344-8177 Набор целого номера Glenwood Springs, CO 1338 Grand Avenue # 316 Glenwood Springs, CO (970) 436-7050 Набор Номер​​

ОРЕГОН Портленд, или 60462 Salem, или города Линкольн, или Newport, или Eugene, или изгиб, или 6312 SW Capitol HWY # 231 PORTLAND, или 97239 (503) 922-3432 Наберите весь номер

ВАШИНГТОН Сиэтл, WA 24 Roy Street # 727 Сиэтл, WA 98109 (206) 418-6634 Набор целого номера Vancouver, WA LongView, WA 41105 Ne Cedar Ridge Rd Amboy , WA 98601 (360) 437-6369 Наберите весь номер​

​ФЛОРИДА Jacksonville, FL 6001 Argyle Forest Blvd, Suite 21 Jacksonville, FL 32244 (904) 512-0085 Набор целого номера Orlando, FL 10524 Moss Park Rd, Suite 204 # 701 Orlando FL 32832 (407) 362-1940 Набрать весь номер

ФЛОРИДА Тампа, Флорида 701 S Howard Ave #106, Тампа, Флорида 33606 (813) 569-7704 Наберите весь номер Майами, Флорида 3725 W. Flaglen St, Майами, Флорида 33134 (305) 677-9494 Наберите весь номер

Проектирование ленточных фундаментов. Руководство по конструкциям

В качестве мелкозаглубленных фундаментов чаще используются блочные, комбинированные, ленточные фундаменты, ленточные фундаменты, перевернутые Т-образные фундаменты. В зависимости от состояния грунта для возведения сооружений используются различные типы мелкозаглубленных фундаментов.

Ленточные фундаменты используются при слабом грунте в соответствии с рекомендациями инженеров-геотехников.

При установке ленточного фундамента площадь опоры фундамента значительно увеличивается.

Поэтому для грунтов с низкой несущей способностью можно использовать эти типы фундаментов.

Существует два метода анализа ленточных фундаментов.

1. Метод жесткого расчета
2. Гибкий метод расчета

Жесткий расчет

Несущее давление под фундаментом предполагается постоянным по всей длине и с фундаментом.

Площадь фундамента = (Общая нагрузка на колонну) / (Допустимое давление на опору)

Приведенное выше уравнение чаще используется для определения площади фундамента.

Поскольку нам известны нагрузки на колонну и давление на фундамент, изгибающие и поперечные усилия можно найти с помощью простого анализа. Это можно сделать с помощью программного обеспечения, такого как SAP2000, SAFF, ETAB, или с помощью ручных расчетов.

Гибкий анализ

Давление грунта под фундамент считается меняющимся по длине фундамента.

В реальных условиях также изменяется давление вдоль фундамента, что создает более высокое давление грунта под колоннами. Использование программного обеспечения, такого как SAP2000, SAFF, ETAB, является самым простым способом проведения этого типа анализа, поскольку ручные расчеты являются более строгими.

Однако площадь основания рассчитывается по приведенному выше уравнению, которое используется при расчете жесткости для поддержания давления грунта под основанием в допустимых пределах.

Основными элементами, участвующими в этом анализе, являются колонны, фундамент и грунт.

Нагрузка на колонну может быть добавлена ​​как точечная нагрузка на фундамент, а фундамент можно моделировать с помощью элементов оболочки, а грунт моделировать с помощью пружинящих элементов. В упомянутом выше программном обеспечении, определяя реакцию земляного полотна, мы можем моделировать почву как пружинные элементы.

Согласно книге основ Боуэла, мы можем определить реакцию грунтового основания из следующего уравнения для большинства случаев.

Реакция грунтового основания = (SF)x 40 x (Допустимая несущая способность)

Здесь «SF» обозначает коэффициент безопасности, учитываемый при определении допустимой несущей способности.Обычно, когда значение этого коэффициента недоступно, предполагается значение в диапазоне 2-3.

Зная нагрузки на колонну, предполагаемую толщину основания и реакцию грунтового основания, можно определить изгибающие моменты и поперечные силы, необходимые для расчета основания.

Различные типы фундаментов и их применение для вашего дома!

Равин Десаи — соучредитель gharpedia.com и директор SDCPL. Он возглавляет SDCPL, ведущую консалтинговую фирму по дизайну, широко представленную в стране.Он имеет степень магистра гражданского строительства (MS-USA) и имеет разнообразный 12-летний опыт работы в различных дисциплинах. Он является основным членом редакционной группы GharPedia. Он также является соучредителем 1mnt.in, первого в отрасли программного обеспечения для выставления счетов подрядчикам.

Фундамент вашего дома является важнейшей частью его конструкции, поскольку он помогает распределить нагрузку и сводит к минимуму воздействие движения грунта фундамента, тем самым сохраняя устойчивость и безопасность здания. Следовательно, фундаменты имеют решающее значение для структурной безопасности здания.

В зависимости от глубины грунта, в котором заложен фундамент, при строительстве зданий используются два типа фундамента:

01. Неглубокий фундамент – Используются для небольших и легких зданий. Их обычно называют распорными или открытыми фундаментами. Существует четыре типа мелкозаглубленного фундамента:

• Индивидуальный или изолированный фундамент
• Комбинированный фундамент
• Ленточный фундамент
• Плотный или матовый фундамент

02. Глубокий фундамент — используются для больших конструкций. Существует два основных типа глубокого фундамента:

• Свайный фундамент
• Пробуренные шахты или кессоны

Используемый фундамент должен быть достаточно прочным, чтобы выдерживать нагрузку конструкции. Следовательно, для распределения вертикальной нагрузки необходимы фундаменты большой площади, повышающие устойчивость здания. Различные типы фундаментов проектируются в зависимости от типа грунта, типа конструкции, топографии участка и других местных требований, возникающих в процессе проектирования.

Читайте также: 10 важных критериев выбора правильного фундамента для вашего дома

Различные типы фундаментов, используемых в строительстве, описаны ниже:

или стена RCC известна как сплошной фундамент. Он может быть как простым, так и ступенчатым.

Как правило, ширина фундамента должна быть не менее удвоенной ширины стены, на которую он опирается.В этом случае ширина фундамента меньше длины фундамента, обеспечивая непрерывную вертикальную поддержку конструкции. В основном, он проходит по всей длине стены. Этот тип фундамента не экономичен.

Использование непрерывного фундамента стены: Непрерывный фундамент стены используется для поддержки стен фундамента и несущих стен.

Фундамент, поддерживающий отдельную колонну, называется изолированным фундаментом. Этот тип фундамента может быть колодочным, ступенчатым, наклонным или с изолированной балкой и плитой.Там, где имеется хорошая почва, эти фундаменты экономичны.

Использование изолированного фундамента: Изолированные фундаменты используются в качестве мелкозаглубленного фундамента для передачи сосредоточенных нагрузок на землю. Чтобы узнать основную информацию, прочтите «Изолированный фундамент».

Фундамент, поддерживающий две или более колонн, называется комбинированным фундаментом. Он используется, когда две или более колонны расположены близко друг к другу или две или более отдельных опор колонны перекрываются. Комбинированный фундамент может быть трапециевидным или прямоугольным в плане.Трапециевидный фундамент предусмотрен, когда нагрузка на одну колонну больше, чем на другую.

Использование комбинированного фундамента: Комбинированные фундаменты используются для передачи нагрузки близко расположенных колонн на землю или когда колонна обращена к границе участка.

Фундамент, поддерживающий несколько колонн в линию, должен быть комбинированным, известным как ленточный фундамент. Он используется, когда ряды колонн расположены близко друг к другу, а их широкие основания перекрывают друг друга. Ленточный фундамент также известен как сплошной фундамент.

Использование ленточных фундаментов: Ленточные фундаменты используются для передачи нагрузок близко расположенных рядов колонн на землю.

Когда расстояние между двумя колоннами, поддерживаемыми на комбинированном основании, становится большим, стоимость быстро возрастает. Ленточное основание является экономичным вариантом в таких случаях.

Использование ленточных фундаментов: Обычно ленточные фундаменты используются вместе с колоннами примыкающего здания.

Если нагрузки, передаваемые колоннами конструкции, велики, а допустимое давление грунта мало, то для фундамента требуется большая площадь.В таком случае может быть лучше предусмотреть непрерывную основу под всеми колоннами и стенами. Такой вид фундамента называется плотным фундаментом.

Использование стропильного фундамента: Широко используется, когда грунт имеет низкую несущую способность. Чтобы узнать больше, прочитайте основную информацию о плотном фундаменте, а также узнайте о различных типах плотного фундамента.

По словам Ричарда Л. Хэнди и М. Г. Спенглера (автора книги «Геотехническая инженерия – Принципы и практика грунтов и фундаментов»), когда грунт имеет низкую несущую способность или высокий уровень грунтовых вод, применяются свайные фундаменты. Сваи обычно используются при строительстве фундамента для мостов, плотин и т. Д. В стенах.

Использование свайного фундамента: Сваи используются в качестве фундамента глубокого заложения в местах с очень слабой почвой и высоким уровнем грунтовых вод.

Как заявили «Аллен П. Нанган II, Томас У. Ганирон-младший и Дойс Т. Мартинес» (авторы журнала Scientific World Journal под названием Concrete Foundation Systems and Footings), когда нагрузка постепенно воздействует на фундамент, происходит осадка который почти эластичен, начиная с предельной нагрузки.Разрушение при сдвиге происходит, когда под фундаментом развивается пластическая деформация поверхности, распространяющаяся наружу и вверх до поверхности земли, и происходит катастрофическая осадка или вращение фундамента. Который может разрушить фундамент дома.

Существует множество причин, которые могут привести к разрушению фундамента. Чтобы узнать больше, прочитайте о различных причинах отказа фундамента. Выбор правильного фундамента зависит от различных важных факторов.

Вы можете читать другие электронные книги, связанные со строительством фундамента и фундаментов, газеты, журналы, блоги на Amazon Kindle.

( Мы получаем комиссию за продукты, приобретенные по некоторым ссылкам в этой статье )

Заявление об ограничении ответственности
Товары, показанные/рекомендованные выше в статье, предназначены только для ознакомления/понимания. Из-за Covid-19 все сторонние партнерские программы были остановлены, поэтому продукт может быть недоступен для покупки. Мы в Gharpedia не продаем эти предметы напрямую. Следовательно, Gharpedia не несет ответственности за доставку этих товаров.В этот период мы просим вас сотрудничать с нами до дальнейшего уведомления.

Равин Десаи — соучредитель gharpedia.com и директор SDCPL. Он возглавляет SDCPL, ведущую консалтинговую фирму по дизайну, широко представленную в стране. Он имеет степень магистра гражданского строительства (MS-USA) и имеет разнообразный 12-летний опыт работы в различных дисциплинах. Он является основным членом редакционной группы GharPedia. Он также является соучредителем 1mnt.in, первого в отрасли программного обеспечения для выставления счетов подрядчикам.

Продемонстрируйте свои лучшие разработки

Навигация по записям

Еще из тем

Используйте фильтры ниже для поиска конкретных тем

Фундамент дома из контейнеров 101

Наряду с соответствующей изоляцией, использование правильного фундамента для вашего дома из морских контейнеров имеет решающее значение для успешной постройки.

Ранее мы обсуждали, как правильно построить дом из грузового контейнера. Поскольку эта новая статья является продолжением этого обсуждения, если вы еще этого не сделали, вы можете потратить время на прочтение другой статьи, прежде чем продолжить здесь.

Нужен ли мне фундамент для морских контейнеров?

Короче говоря, вам всегда будет нужен фундамент для вашего дома из морских контейнеров. Это связано с тем, что земля перемещается на значительную величину. Земля может подниматься, опускаться или скользить. Это движение может быть спорадическим и обычно очень медленным. Несмотря на то, что это часто едва заметно, это небольшое движение может повлиять на уровень вашего дома.

Фундамент обеспечивает прочную и стабильную основу для вашего здания. Без этой прочной платформы естественное движение земли может привести к тому, что контейнеры расколются и разделятся.

Земля под вашим зданием также может состоять из различных материалов. Например, часть земли может состоять из твердой породы, а другая часть из мягкой глины. Это создает неравномерность, которая может привести к смещению вашего дома, поскольку нагрузка распределяется неравномерно. Одним из результатов могут быть двери, которые невероятно трудно открывать и закрывать.

Прочный, хорошо сложенный фундамент обеспечит правильное распределение веса. Это также поможет предотвратить попадание влаги и коррозию, возникающую в результате этой влаги.

Обратите внимание, что если транспортный контейнер будет перевезен в течение нескольких месяцев, достаточно использовать железнодорожные шпалы в течение этого короткого промежутка времени.

Типы фундаментов для морских контейнеров

Четыре основных типа фундамента, которые можно использовать в домах-контейнерах, это опора, свая, плита и лента. Существуют и другие типы фундаментов, но они чаще всего используются в контейнерных домах.

Мы расскажем, когда вам следует использовать каждый из них, и обсудим сильные и слабые стороны каждого из них.

Основание пирса

Фундаменты для пирсов

являются наиболее популярным выбором для домов из морских контейнеров по многим причинам. Они относительно недороги, удобны для самостоятельного изготовления и быстро строятся.

Предоставлено Ларри Уэйдом

Как видно на фотографии выше, фундамент пирса состоит из бетонных блоков. Каждый бетонный блок или пирс, как правило, имеет размеры 50 см X 50 см X 50 см и контейнеры, армирующие сталь внутри, для повышения прочности бетона при растяжении.

В домах из транспортных контейнеров бетонные опоры обычно укладываются в каждом углу контейнера.А в более крупных 40-футовых контейнерах можно разместить две дополнительные опоры посередине с каждой стороны контейнера.

Вы экономите много времени и денег, используя фундаменты для столбов, потому что вам вообще не нужно выкапывать много земли. Вам нужно только выкопать землю для опор, которые обычно имеют размеры 50 см X 50 см X 50 см.

Сравните это с плитным фундаментом, где вам нужно будет выкопать практически всю площадь под контейнером.

Еще одна веская причина для использования столбчатого фундамента заключается в том, что другие фундаменты, такие как свайные, требуют дорогостоящего специализированного оборудования, которое, очевидно, может быть трудным для строителей-самоучек.

Предоставлено Ларри Уэйдом

Это, безусловно, самый популярный фундамент для морских контейнеров, который мы рекомендуем большинству людей.

Свайный фундамент

Свайные фундаменты используются, когда тип грунта слишком слаб для поддержки бетонного основания. Этот тип является самым дорогим типом фундамента, представленным здесь.

Если вы помните, свайные фундаменты использовались в тематическом исследовании контейнерного дома в Грейсвилле.

Сваи (цилиндрические сплошные стальные трубы) забиваются в землю через мягкий грунт до тех пор, пока сваи не достигнут более подходящего несущего грунта.

Пример свайного фундамента

После того, как сваи закреплены на месте, их традиционно закрывают бетонным блоком. Итак, как только вы закрепите все свои сваи, вы получите сетку из бетонных крышек, которые над землей визуально похожи на бетонные опоры.

Свайные фундаменты не рекомендуются для самодельных строителей. Для установки свайного фундамента потребуется подрядчик из-за необходимости специализированного оборудования, такого как сваебойный копр.

Плитный фундамент

Плитный фундамент является популярным выбором, когда грунт мягкий и требуется равномерное распределение веса. Однако его строительство требует больше времени и средств, чем столбчатый фундамент. Если вы собираетесь использовать плитный фундамент, будьте готовы много копать!

Как показано на фото выше, плитный фундамент представляет собой бетонную плиту, на которую ставятся ваши контейнеры. Плитный фундамент, как правило, немного больше площади вашего дома.

Если вы строите два 40-футовых морских контейнера, плитный фундамент обычно имеет ширину 18 футов и длину 42 фута. Это обеспечит нависающий фут фундамента по периметру ваших транспортных контейнеров.

Огромным преимуществом плитного фундамента является то, что, поскольку он обеспечивает прочную основу, в фундаменте нет пустот. Это предотвращает будущие проблемы, такие как нашествие термитов.

Однако, к сожалению, из-за дополнительного используемого бетона и огромного пространства, которое необходимо выкопать, плитные фундаменты значительно дороже, чем столбчатые фундаменты.

Мы часто видим плитные фундаменты, используемые в более теплом климате, где замерзание не является проблемой. Однако они увеличивают вероятность потери тепла, когда температура земли падает ниже внутренней температуры, потому что контейнер может отводить тепло в землю, которая передает больше тепла, чем через конвекцию в воздух.

Обратите внимание, что при плитном фундаменте после затвердевания бетона отсутствует доступ к инженерным коммуникациям. Если у вас есть утечка в вашей водопроводной трубе, вам придется разрезать бетон, чтобы получить доступ к трубе.Благодаря столбчатому фундаменту у вас всегда будет доступ к инженерным коммуникациям.

Ленточный фундамент

Ленточный фундамент (также известный как траншейный фундамент) представляет собой комбинацию ранее упомянутого столбчатого и плитного фундамента.

Ленточный фундамент, показанный ниже, представляет собой просто полосу бетона, уложенную для поддержки контейнеров. Бетонная полоса обычно имеет ширину 1-2 фута и глубину 4 фута.

Лента может проходить как по периметру контейнеров, так и укладываться сверху и снизу контейнеров.

Идеально подходит для использования, когда вы ищете более дешевую альтернативу плитному фундаменту, но у вас есть немного менее твердое основание для укладки фундамента.

В местах, где грунт большую часть времени остается влажным из-за обильных дождей, можно использовать ленточный фундамент из бутового камня с использованием рыхлого камня под бетонной полосой. Этот камень позволяет воде протекать и стекать.

Как и все перечисленные типы фундаментов, ленточные фундаменты имеют и свои недостатки.Например, ленточные фундаменты обладают низкой сейсмостойкостью. Также из-за мелкозаглубленной формы ленточный фундамент лучше всего подходит для небольших и средних построек.

Как прикрепить транспортировочные контейнеры к фундаменту

Самый популярный способ крепления контейнеров к фундаментной плите — стальная пластина. Вариант заливки на месте включает вдавливание стальной пластины с приваренными под ней анкерами во влажный бетон. Вы также можете залить анкеры эпоксидной смолой в бетон после того, как он затвердеет. Хотя можно также использовать механические анкеры, они обычно менее прочны и не рекомендуются.

В любом случае вам нужна плоская ровная бетонная плита, совпадающая с четырьмя угловыми фитингами каждого контейнера. После того, как бетон затвердеет, транспортные контейнеры помещаются на стальные пластины, и все можно сваривать.

Некоторые люди предпочитают просто ставить контейнеры на фундамент, где они просто удерживаются на месте своим огромным весом. В большинстве случаев это, вероятно, хорошо, но вы должны знать, что наводнения и торнадо могут сдвинуть незакрепленный контейнер!

Прочность бетона для фундамента

Если вы выбрали бетонный свайный или плитный фундамент, этот раздел будет для вас крайне актуален.

После того, как люди решили использовать бетонный фундамент, их следующий вопрос обычно касается бетона какой прочности использовать.

Прочность бетона, необходимого для фундамента, в первую очередь определяется отчетом инженера-геотехника.

Прочность бетона будет обозначаться как значение C. Бетон C15, универсальный бетон общего назначения, изготавливается из 1 части цемента, 2 частей песка и 5 частей гравия. Чем выше доля используемого цемента, тем прочнее бетон.Например, С30 — это очень прочный бетон, состоящий из 1 части цемента, 2 частей песка и 3 частей гравия.

Пример фундамента для бетонного пирса

Если вы смешиваете небольшое количество, вы можете сделать это вручную или с помощью бетономешалки. Для чего-либо более 1 кубического метра рассмотрите возможность доставки бетона прямо на ваш сайт, готовый к использованию.

Обратите внимание, что если вы смешиваете бетон самостоятельно, убедитесь, что вы тщательно смешали все элементы, иначе прочность бетона значительно снизится.

Чтобы определить, сколько бетона вам нужно, просто посчитайте кубометры вашего фундамента. Умножьте ширину на высоту на глубину.

Например, чтобы рассчитать, сколько бетона необходимо для плитного фундамента шириной 10 футов, длиной 22 фута и глубиной 2 фута, умножьте 10 x 22 x 2. Количество заказываемого бетона составит 440 кубических футов.

После смешивания цемента с водой он начнет затвердевать. Убедитесь, что бетон правильно затвердевает, так как это повышает его прочность и долговечность.Бетон затвердевает должным образом только в том случае, если температура бетона поддерживается в подходящем диапазоне (см. упаковку производителя).

Обычно бетон затвердевает в течение 5-7 дней. В это время его нужно поддерживать во влажном состоянии.

Заливка бетона в жаркую погоду

Если вы укладываете бетон в жаркую погоду, очень важно правильно подготовить место перед заливкой бетона. Установите временные солнцезащитные козырьки, чтобы блокировать попадание прямых солнечных лучей на бетон.Также перед укладкой бетона следует обрызгать землю холодной водой. Во время смешивания бетона обязательно используйте холодную воду.

Еще одна хорошая идея – залить бетон поздно вечером или утром, чтобы избежать пиковых температур.

Заливка бетона в холодную погоду

Как и при заливке бетона в жаркую погоду, при заливке бетона в холодную погоду необходимо принимать особые меры.

Холодной погодой считается средняя температура ниже нуля в течение более трех дней подряд.

Перед заливкой бетона убедитесь, что снег или лед очищены от основания и опалубки. Удалите стоячую воду. После того, как вы уложили бетон, сразу же накройте его изолирующими одеялами. Используйте одеяла в течение 3-7 дней, пока бетон затвердевает. После того, как бетон затвердеет, постепенно удаляйте одеяла, чтобы бетон не растрескался из-за резких перепадов температуры.

Резюме

Теперь вы понимаете, зачем вообще нужен фундамент и как выбрать подходящий для вашей постройки.Мы выбрали типы фундаментов, основанные на тех, которые наиболее часто используются и наиболее удобны для самостоятельного изготовления, поскольку многие из вас, читающих эту статью, строят сами!

Вы также должны понимать, как замешивать цемент для этого типа фундамента. Убедитесь, что вы уделяете особое внимание советам относительно того, как укладывать контейнер в очень жарком и холодном климате, так как это может привести к поломке основания вашего контейнера.

Следующим шагом будет доставка контейнеров и их установка на фундамент.

Сообщите нам ниже, какой фундамент вы выбрали.

Фундамент бревенчатой ​​хижины: выбор лучшего основания для вашей хижины

Выбор фундамента для вашей бревенчатой ​​хижины является важным решением.

Фундамент бревенчатого дома отличается от фундамента простого сарая.

Фундаменты используются для безопасного переноса веса и нагрузки кабины через землю. Следовательно, ваш бревенчатый дом должен иметь прочную и долговечную основу для строительства.

Фундамент используется для прочности и устойчивости; хороший фундамент защитит вашу кабину от:

• Проседание – когда грунт со временем отходит от вашей хижины и разрушает окружающий фундамент. Проседание происходит в течение длительного времени, но его легко заметить в самых серьезных формах, так как обычно кабина будет перекошенной.
• Осадка — когда вес и нагрузка кабины вынуждают почву отодвигаться, в результате чего кабина погружается в землю. Урегулирование обычно происходит в начале жизни кабины.

Продолжайте читать, чтобы узнать, какие типы фундаментов можно использовать, когда их использовать и как построить их для вашего нового бревенчатого дома.

Удобное руководство по выбору типа фундамента

То, что фундамент вашей хижины не будет виден после постройки хижины – это не значит, что это не важно!

На фундамент, который вы решите построить для своей каюты, будут влиять:

• Тип породы и почвы вашего участка (камень, мел, гравий, песок, глина или торф)
• Размер вашего сруба
• Водяные столы
• Контуры камней и гравия
• Дренажная конструкция
• Земельный участок (топография)
• Строительный бюджет

Помните, что на этапе проектирования вашего строительства не следует чрезмерно проектировать свой фундамент.

Большинство советов по фундаменту относится к домам из кирпича и строительного раствора, для которых требуется гораздо более прочный фундамент, чем для бревенчатого дома или здания с деревянным каркасом.

Это приводит к ненужным затратам на проект по строительству кабины и напрасному расходу материалов.

В связи с этим данная стойка имеет мелкозаглубленные типы фундамента: ленточный, плитный и ростверк.

Более сложные фундаменты, такие как глубокие фундаменты: столбы, армированная широкая полоса и сваи обычно не требуются для традиционных бревенчатых домов.

Плотный фундамент (бетонное основание)

Плотный фундамент — это очень простая техника фундамента, при которой бетонный плот укладывается под всю вашу бревенчатую хижину.

Сплошной фундамент используется для распределения всего основания нагрузки кабины по всей площади пола площадки.

Сплошной фундамент дешевле и быстрее ленточного, так как требует меньше сырья и земляных работ.

Фундамент плота обычно укладывается на твердое ядро, такое как камень или битый кирпич, которые не впитывают воду, чтобы защитить вашу кабину от движений грунта.

Когда следует использовать эту технику?

• Обычно плотные фундаменты закладываются на мягком грунте (например, на мягкой глине), чтобы помочь распределить нагрузку на вашу хижину. – это связано с тем, что мягкие грунты имеют меньшую несущую способность.
• Плотные фундаменты подходят для плохих грунтовых условий, когда традиционные фундаменты (например, ленточный фундамент) не передают должным образом нагрузку кабины.

Top-Tip
Рассчитайте объем бетона, необходимый для плотного фундамента, вычислив:

(Длина x Ширина x Глубина «Толщина блока») *1.3

Пример для кабины 900FT ² :

(9,15 м x 9,15 м x 0,1 м) * 1,3 = 8,36 м ³ * 1,3 = 10,89 м ³

Как соорудить плотный фундамент на бетонном основании

1. Для начала отметьте все четыре края периметра кабины колышками. Добавьте 6 дюймов к внешнему периметру вашей каюты при разметке:


   напр. Для кабины размером 30 футов x 30 футов требуется фундамент размером 31 фут x 31 фут.

   После того, как вы отметили все четыре ребра, вы можете использовать теорему Пифагора, чтобы убедиться, что основание хижины квадратное. В качестве альтернативы, более простой способ — измерить обе диагонали вашего фундамента, и если они обе равны, ваш фундамент квадратный.

2. Выкопайте всю землю внутри колышков на глубину от 80 до 100 мм. Заполните эту область слоем твердой сердцевины, а затем используйте виброплиту, чтобы убедиться, что твердая сердцевина уплотнена: Опционально — используйте стальные прокладки (известные как «арматура») для дальнейшего усиления. Это обычно используется в ленточных фундаментах или для больших кабин.Если вы заинтересованы в этом, посмотрите на стоимость строительства бревенчатого дома под заголовком «Фундамент на участке».
3. По внешнему периметру фундамента необходимо установить деревянную опалубку, которая будет служить затвором для удержания бетона.
4. Смешайте и залейте бетон, используя указанную ниже плотность смеси. При замешивании бетона старайтесь не добавлять слишком много воды сразу и не разбавлять смесь.

   Прочность смеси
   Строительные стандарты 5328 (BS-5328) рекомендуют прочность C30: 1 часть цемента, 2 части песка и 3 части твердого керамзита.

   Эмпирическое правило: 1 человек может смешать 1 м ³ в день

   Смешивание и перевозка бетона на тачках может стать очень сложной физической задачей. Мой совет: если в день требуется более 2 м ³ , вам следует покупать готовый бетон.

5. Выровняйте бетон длинной прямой дощечкой, положив каждый конец на опалубку, чтобы получить ровную поверхность.

Верхняя насадка для более прочного основания

Для прочного основания вместо опалубки и дерева для обшивки бетонного основания можно использовать блочную кладку.Это обычная уловка, используемая для более тяжелых кабин, чтобы придать основанию большую жесткость.

Основание ленточного фундамента

Ленточный фундамент является наиболее распространенным методом закладки фундамента, используемым для строительства традиционных домов из кирпича и строительного раствора.

Ленточный фундамент — это непрерывная «полоса» из бетона под несущим деревом вашей кабины. Эта полоса затем действует как уровень, на который вы можете положить свои бревна.

Ленточный фундамент можно использовать в том случае, если участок вашей хижины имеет прочное грунтовое основание и нет признаков стоячей воды или заболачивания.Нижняя часть ленточного фундамента должна опираться на плотное грунтовое основание.

Ленточный фундамент — это вторая по дешевизне форма фундамента, которую вы можете использовать для своей хижины.

Когда следует использовать эту технику?

• При наличии на участке глины следует использовать ленточный фундамент.
• Ленточный фундамент следует использовать только для срубов, стоящих на сухих площадках, без стоячей воды.
• Ленточный фундамент — это неглубокая форма фундамента, поэтому его следует использовать только для поддержки одноэтажных домиков — если только вы не решили сделать глубокий ленточный фундамент (аналогичный тому, который вы использовали бы для дома из кирпича и раствора).

Верхний наконечник

Отправной точкой для любого основания или фундамента является ровная и сухая площадка.

• Если ваш участок неровный, вам потребуется больше опалубки и бетона, чтобы получить законченный уровень, что будет стоить больше денег.
• Если ваш участок не высохнет, бетон не затвердеет должным образом.

Как построить фундамент из бетонных плит

1. Для начала, используя план этажа бревенчатой ​​хижины, определите всю несущую древесину.Затем, используя колышки и веревку, отметьте, где эти бревна будут проходить параллельно земле.
2. После того, как вы разметили ленточный фундамент, выкопайте всю землю в пределах ваших колышков на глубину 600 мм и ширину 300 мм. Ширина 300 мм гарантирует, что 12-дюймовые бревна будут хорошо сидеть на фундаменте.

   Верхний наконечник
   Убедитесь, что края траншеи выровнены как по горизонтали, так и по вертикали.

3. [Дополнительно] Уложить на дно траншеи бетонные распорки и арматуру – стальную арматурную сетку, обеспечивающую дополнительную прочность фундамента.
4. Выполняя те же действия для плотного фундамента, замешайте и залейте бетон на глубину 150 мм.


   Следите за погодой обоими глазами: если слишком жарко (95 градусов по Фаренгейту или выше), бетон слишком быстро схватывается и становится слабее. Если слишком холодно (35 градусов по Фаренгейту или ниже), вода в бетонной смеси может замерзнуть и растрескаться, что приведет к неправильному затвердеванию смеси.

5. После того, как бетон затвердеет, с помощью инженерных блоков постройте стену до готового уровня земли.

Варианты ленточного фундамента

Траншейный фундамент – это обычная модификация ленточного фундамента. Траншейный фундамент глубже ленточного, но и тоньше.

Затем траншея заполняется бетоном, а не частично бетоном и частично инженерным кирпичом.

Обычно засыпка траншеи используется для глинистых почв, где требуется глубокая траншея.

Площадный фундамент (известный как бетонные опоры)

Плитный фундамент воспринимает одноточечную нагрузку от вашей кабины.Обычно четыре угла вашей хижины опираются на фундамент из бетонной подушки, поэтому каждая из четырех бетонных подушек будет находиться под углом вашей бревенчатой ​​хижины.

Площадные фундаменты обычно имеют квадратную форму и изготавливаются из бетона, армированного арматурой («стальные элементы»).

Затем подушка переносит нагрузку с вашего бревенчатого дома на окружающую землю.

Размер подушки фундамента может быть увеличен для дальнейшего распределения нагрузки вашей каюты на более широкое пространство (подумайте о плотном фундаменте выше).

Наконечник с верхним наконечником
Насыпные фундаменты иногда называют «насыпными каменными фундаментами» или «бетонными опорами».

Плоский фундамент — это самый дешевый вид фундамента, который можно использовать для бревенчатого дома.

Когда следует использовать эту технику?

• Плоский фундамент следует использовать, если у вас есть сильное грунтовое основание для участка вашей хижины.

Поскольку процесс строительства блочного фундамента очень похож на плотный, стоит ознакомиться с процессом строительства плотного фундамента.Отличия заключаются в том, что при раскопках и бетонировании всей базы вы ограничиваетесь бетонными блоками меньшего размера.

Лучший совет:

• Фундамент используется для прочности и устойчивости; хороший фундамент защитит вашу хижину от проседания и осадки
• На этапе проектирования не переусердствуйте с фундаментом
• Если вы новичок в строительстве, прочтите Справочник по строительству и строительству — Рой Чадли, чтобы убедиться, что вы правильно рассчитали вес бревен вашей хижины, нагрузки и необходимый фундамент

Надеюсь, этот пост о фундаменте кабины был для вас информативным и полезным.
