Ленточный блочный фундамент – Устройство фундамента. Виды ленточного основания. Столбчатые и свайные варианты. Монолитная плитная основа. Организация работ | ofundamentah.com

Содержание

Фундамент из блоков или ленточный: какой лучше и дешевле


От выбора правильного типа фундамента и материалов для его строительства зависит долголетие и прочность надстройки. Сейчас для устройства наиболее часто применяемых ленточных оснований используют две технологии: заливка армированного пояса или кладка фундаментных блоков (ФБС). Застройщиков закономерно интересует вопрос о том, какая технология лучше в конкретной ситуации в плане критериев прочности. Также немаловажен финансовый фактор, ведь возведение фундамента мероприятие затратное. Какой тип основания постройки лучше, монолитный или блочный, и что окажется дешевле, узнаете, прочитав статью.

Заглубленный и мелкозаглубленный ленточный фундамент, особенности

фундамент монолитный или блочный

Углубленную на 3-4 метра ленту заливают или выкладывают ФБС, когда предполагается обустройство цокольного этажа или технического подвального помещения

Углубленную на 3-4 метра ленту заливают или выкладывают ФБС, когда предполагается обустройство цокольного этажа или технического подвального помещения. Это самый объемный тип основания в плане затрат труда и материальных ресурсов.

Кроме возможности устройства подвального помещения, заглубленный фундамент имеет еще одно преимущество, — такая основа гораздо более стабильна, если сравнивать с мелкозаглубленной лентой. Учитывая этот фактор и значительные материальные вложения в строительство подземного сооружения, логично использовать технологию, которая окажется дешевле.

Мелкозаглубленное ленточное основание сооружается только там, где позволяют характеристики грунта. Такой тип фундаментной конструкции не будет эффективной опорой для постройки на пучинистых, песчаных грунтах, при значительной заболоченности участка. Даже если есть возможность заливки малозаглубленной ленты, особое внимание уделяется не дешевизне материала, а прочностным характеристикам создаваемой конструкции.

Прочность монолита и блочной конструкции

фундамент из блоков или ленточный что лучше

Любой монолит прочнее, чем сооружение, собранное из фрагментов

Любой монолит прочнее, чем сооружение, собранное из фрагментов. То же относится и к фундаментам. Каждый блок по отдельности также представляет собой армированный бетонный монолит, но в целом конструкция, выложенная ФБС, не является единым целым. Из этого нужно исходить, выбирая тип фундамента. Особенно неустойчивым может оказаться блочное основание при горизонтальных подвижках грунта, которые смещают блоки, нарушая целостность фундаментной конструкции. При неустойчивости поверхностных грунтовых пластов или на сильно наклоненных участках (холмы), залитый монолитный фундамент выглядит гораздо предпочтительней.

Рекомендуем к прочтению:

Также лучше заливка армированного монолита для мелкозаглубленного ленточного основания. Обычно поверхностный грунт наиболее подвержен смещениям и сезонным деформациям, поэтому прочность конструкции здесь очень важна. Сооружают малозаглубленные фундаменты и из блоков, но только на стабильных грунтах и горизонтальных участках под относительно небольшие строения.

ФБС целесообразнее использовать для кладки заглубленных фундаментов. Такие конструкции намного устойчивей поверхностных лент и лучше противостоят грунтовым подвижкам. Использование готовых бетонных блоков намного ускоряет возведение объемной подземной части здания и делает его дешевле, почему многие застройщики предпочитают кладку ФБС заливке бетонного монолита.

Монолитное основание и фундамент из ФБС, сравнение затрат

какой фундамент дешевле монолитный или из фбс

От начала сооружения опалубки до полного созревания бетона проходит 1-1,5 месяца, что намного дольше кладки ФБС

Если рассматривать обе технологии с точки зрения устройства заглубленного фундамента, начальные работы и связанные с этим затраты будут приблизительно одинаковыми (подготовка строительной площадки, рытье котлована). Дальше процесс возведения подземной части здания кардинально отличается по трудоемкости, расходам и времени, необходимому для проведения комплекса работ.

Так выглядит строительство фундаментной конструкции блоками:

  • планировка и подсыпка основы;
  • кладка ФБС.

На возведение основания под средний дом уйдет 2-3 дня с привлечением 2-3 рабочих и подъемного крана. Кроме фундаментных блоков, для кладки понадобится 3-4 тонны песка и тонна цемента.

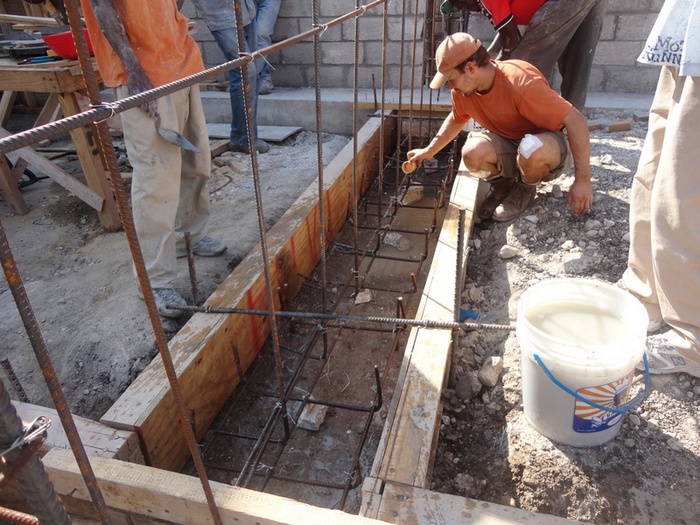

Заливка намного сложнее. Вот из каких технологических процессов состоит формирование бетонного монолита:

Рекомендуем к прочтению:

  • выставление опалубки;
  • устройство гидроизоляции;
  • вязка армирующей конструкции;
  • поэтапная заливка полости опалубки;
  • снятие опалубки.

Все рабочие этапы трудоемки и занимают много времени. От начала сооружения опалубки до полного созревания бетона проходит 1-1,5 месяца, что намного дольше кладки ФБС. Из материалов понадобится несколько самоходных миксеров бетона, 6-10 кубометров леса, 2-4 тоны арматуры и это не считая «мелочей» (гвозди, вязальная проволока, полиэтиленовая пленка). Фундаментные блоки и наем крана тоже обойдутся далеко не даром, однако при тщательных подсчетах в итоге кладка блоков обходится дешевле. Еще один немаловажный фактор, — сэкономленное время, какого на кладку блоков уходит на порядок меньше.

Ситуации предпочтения

фундамент из блоков или ленточный что дешевле

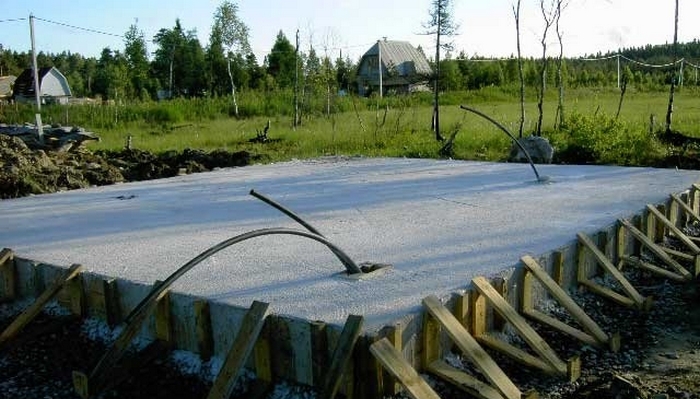

Малозаглубленный фундамент в большинстве регионов лучше заливать с созданием армирующего каркаса

Рассмотрим основные ситуации, когда стоит предпочесть заливку или кладку фундаментных блоков.

  1. Заглубленный фундамент со средней нагрузкой на конструкцию (одноэтажные дома из кирпича, камня, шлакоблока или более высотные из пенобетона) можно сделать из ФСБ. Под более массивные здания предпочтительнее залить монолитное основание.
  2. Малозаглубленный фундамент в большинстве регионов лучше заливать с созданием армирующего каркаса. Лишь в регионах с устойчивыми грунтами можно применять блоки или даже бутовый природный камень.
  3. Иногда целесообразно комбинировать две технологии. Подразумевается кладка ФСБ с созданием поверх нее усиливающего монолитного армопояса.

Как видим, преимущества, равно как и недостатки, есть у каждого способа устройства фундаментной ленты. Учитывая важность создания прочного фундамента в процессе строительства, желательно взвешенно подходить к выбору технологии и материала, прибегая к помощи профессионалов, которые бы просчитали и учли все нюансы в конкретной ситуации.

kakpostroitdomic.ru

Устройство ленточного фундамента из блоков

Фундамент из блоков имеет все преимущества железобетона, но строится гораздо в более быстрые сроки, нежели монолитный ленточный фундамент. После его возведения можно сразу приступать к следующим этапам строительства, не выжидая его затвердения. Плиты выпускаются разного размера, в том числе и специально для частного строительства, при укладке которых не потребуется привлечения техники.

  1. Что собой представляют фундаментные блоки
  2. Виды фундаментных блоков
  3. Устройство ленточного фундамента из блоков своими руками



Что собой представляют фундаментные блоки



Это строительные элементы, из которых формируют сборный фундамент здания. Наиболее популярны бетонные блоки ФБС, производимые на заводе ЖБИ, что обеспечивает соблюдение требований для высокого качества изделий: точное соотношение пропорций ингредиентов смеси, армирование, заливка бетоном высокого качества и дальнейшее вибропрессование для максимальной плотности, пропарка в специальных камерах и финальное затвердение бетона.

Изготовить их своими руками теоретически возможно, но на практике это оборачивается большой затратой времени и денег, в результате чего цена на блоки получится выше заводской. А ведь стоимость сборного фундамента и так выше стоимости монолитного. На сегодняшний день их производит большое количество заводов, из-за высокой конкуренции цена на фундаментные блоки не завышена, а при покупке большого объема можно ее еще больше снизить.

Но выбирая блоки надо ориентироваться не на цену, а прежде всего на нагрузку, которую они способны выдержать. Для каждого вида ФБС прописаны нормы в ГОСТ, и блоки, изготовленные на заводах, обязательно проходят проверку на качество. Помимо этого, в бетонную смесь вводят дополнительные добавки, которые улучшают их качество.



  • Морозостойкость достигается специальными присадками. Такие блоки выдерживают значительные перепады температур. Их следует выбирать для регионов с суровыми зимами.
  • Устойчивость к кислым средам повышается с добавлением в бетон гранитного щебня. Как видно из характеристик, они приспособлены для эксплуатации на кислых грунтах.
  • Разнообразие размеров изделий производимых на заводе. Для строительства крупными застройщиками, имеющими специальную технику, выпускаются крупногабаритные блоки, а для частных строителей предусмотрены небольшого размера.



Но, несмотря на все усовершенствования, фундаментные блоки имеют недостатки:

  • высокая стоимость. Фундамент из них не менее чем на 30% дороже монолитного;
  • необходимость в двойном слое гидроизоляции;
  • швы, которые имеет кладка, очень восприимчивы к воздействию внешних факторов, поэтому нуждаются в утеплении.




Виды фундаментных блоков



Все виды фундаментных блоков делятся на три основных типа:

  • монолитные (ФБС) – это сплошные бетонные блоки со стальной арматурой, они наиболее прочные из всех видов;

  • монолитные с пазом (ФБВ) – они также выполнены из армированного бетона, но имеют специальные вырезы, предназначенные для прокладки различных видов коммуникаций;

  • пустотелые (ФБП) – имеют полости внутри. Они наименее прочные и для возведения фундамента почти не используются. Могут использоваться только пи строительстве легкого каркасного или деревянного дома.

При выборе материала для ленточного фундамента из блоков ФБС необходимо знать их характеристики и уметь расшифровывать аббревиатуру. Например, ФБС 2-2-4 означает, что его длина 20 см, ширина 20 см, а высота 40 см. Таким образом, первая цифра указывает длину блоков, вторая – ширину, а третья их высоту.

Для ленточных фундаментов из бетонных блоков применяются ФБС 4, 6, 8, 9, 12, 24 со стальным армированием. Их выбор зависит от нагрузки, которая будет на них оказываться зданием.

Для малоэтажного строительства наиболее удобны блоки с размером 20х20х40. В их составе вместо известкового щебня добавляется гранитный, поэтому они подходят для строительства погребов, подвалов, межкомнатных перегородок и т.д. Ленточный фундамент из блоков 20х20х40 можно сделать самостоятельно, ведь его вес составляет всего 31,7 кг.

Более подробно о технических характеристиках блоков ФБС показано в таблице




Устройство ленточного фундамента из блоков своими руками



Как и при строительстве любого фундамента, в первую очередь надо отталкиваться от характеристик грунта. При соблюдении технологий, ленточный сборный фундамент можно установить даже на пучинистых почвах.

Идеальными для строительства считаются непучинистые песчаные или скальные грунты с содержанием щебня и гравия, и с залеганием грунтовых на глубине не менее 3-ех метров. При наличии данных условий, подвал из блоков ФБС получится полноценным сухим помещением. Но если на строительной площадке глинистые и суглинистые грунты, а также близко грунтовые воды, то придется принимать целый ряд мер, чтобы защитить блочный фундамент. Из-за грунтовых вод, в подвале всегда будет влажно даже при наличии качественной гидроизоляции.

Кроме этого потребуется сделать:

  • для укрепления кладки из ФБС по верху и по подошве фундамента делаются монолитные пояса;
  • по всему периметру здания засыпаются пазухи среднезернистым песком;
  • на наружную боковую поверхность фундамента наносится битум;
  • утепление фундамента влагостойким теплоизоляционным материалом.

Все это потребует дополнительных финансовых затрат, что сильно повлияет на итоговую стоимость фундамента.



Этапы строительства



Сборный ленточный фундамент представляет собой железобетонную конструкцию, которая монтируется по всему периметру дома и под его несущими стенами.

Вначале делается разметка участка под будущий фундамент с помощью колышек и натянутой между ними веревки. Это один из самых ответственных этапов, при котором надо добиться идеальной ровности всех углов. После этого, четко по разметке, выкапывается траншея на необходимую глубину. Ее дно следует выровнять насколько это возможно.


На дно траншеи укладывается песчаная подушка слоем 15-20 см и шире блока на 20-30 см, утрамбовывается и проливается водой. Сверху на нее кладется слой гидроизоляции, для которого подойдет полиэтиленовая пленка.

Для нижнего слоя ленточного фундамента из блоков применяются железобетонные плиты-подушки (ФЛ), которые устанавливаются поверх гидроизоляции.




Теперь начинается укладка самих блоков. Вначале устанавливаются блоки-маяки в углах и в местах пересечения стен. На их грани натягивается нить-ориентир и по ней монтируются остальные блоки в шахматном порядке.

Перед окончательной установкой их ровность проверяется с помощью уровня и отвесов. Устраняются незначительные перекосы при помощи лома, которым их можно двигать. При существенной неровности, блок следует демонтировать, основание под ним выровнять и, нанеся новый слой раствора установить его заново.

Для их укладки наносится слой цементного раствора толщиной в 2 см, распределяя его рейкой по раме. Все вертикальные швы плотно заполняются раствором по мере монтажа кладки. Если длина стены не кратна длине блоков, то понадобится доборный элемент, который называется пломбой. При этом надо помнить, что между блоками необходимо оставлять расстояние для прокладки коммуникаций.

Когда фундамент выложен, зазор между его внешними стенками и грунтом засыпается песком, поэтапно утрамбовывается и поливается водой. Наружная часть фундамента со всех сторон покрывается гидроизоляцией.
Остается лишь дождаться, когда просохнет связующий раствор и можно начинать возведение стен.

На видео показано как монтируется сборный фундамент профессионалами

Подведя итоги, становится ясно, что сборный ленточный фундамент из блоков хоть и требует меньше времени на возведение, но более дорогостоящий и трудозатратный. Даже при сравнительно небольшом весе материала, строить его самостоятельно сложно и тяжело. Поэтому частные застройщики, как правило, используют фундаментные блоки для строительства столбчатого фундамента.

strport.ru

Фундамент из бетонных блоков фбс: сборный ленточный, для дома

Фундамент из бетонных блоков — прочное основание, позволяющее продлить срок эксплуатации возводимого здания. Технология монтажа блоков ФБС полностью отработана, поэтому строительство осуществляется независимо от времени года. Ленточный блочный фундамент возводится в течение нескольких дней.

как самостоятельно собрать фундамент

Особенности блоков

Сборный ленточный фундамент из блоков ФБС для дома имеет ряд особенностей. Перед началом строительства необходимо учесть все преимущества и недостатки материала и подобрать наиболее прочный тип блоков.

Почему именно блочное основание?

Такое основание можно возвести за 5-6 дней, на укладку свайного или монолитного фундамента уходит несколько месяцев. К возведению стен приступают сразу после укладки цоколя: блоки ФБС не набирают прочность в отличие от монолитных плит. Дополнительные детали в процессе постройки не используют, монтаж опалубки и армирование проводить необязательно. Закладку блочного фундамента осуществляют самостоятельно, помощь опытных строителей не требуется.

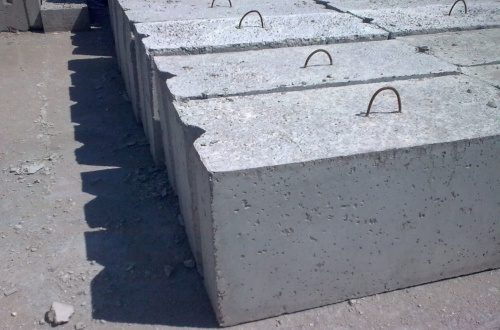

Что представляют собой блоки ФБС

Основу цоколя составляют строительные фундаментные блоки. Это бетонные конструкции, изготовленные по специальной технологии. Материал, используемый в процессе, — прочный армированный бетон. Фундаментные блоки равномерно распределяют нагрузку по всей площади. Перед началом строительных работ нужно рассчитать примерный размер возводимого строения.

Стандартные характеристики для фундаментных блоков:
  • высота — не более 58 см;
  • ширина — 60, 50, 40 и 30 см;
  • длина — 238, 118 и 78 см.

В боковых частях блоков на заводе делают специальные отверстия, которые при строительстве заливают цементом.

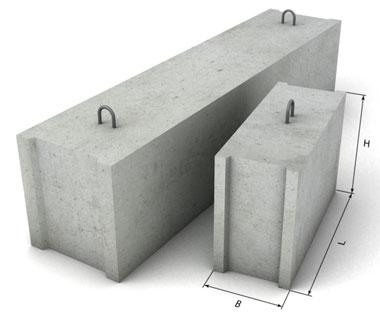

фундаментные блоки для сборки основания

Положительные стороны

Блоки ФБС, используемые при строительстве фундамента, имеют ряд преимуществ в сравнении с другими материалами.

К ним относят:
  • звукоизоляцию;
  • теплопроводность;
  • отсутствие негативного воздействия внешних факторов;
  • простоту монтажа;
  • широкий ассортимент;
  • устойчивость к перепадам температур;
  • долгий срок эксплуатации;
  • высокую прочность и надежность;
  • небольшую стоимость (в сравнении с другими материалами).

Строительные работы производят независимо от типа грунта. Здания можно возводить в сейсмоопасных регионах.

Минусы блоков

Ленточный фундамент из ФБС имеет ряд недостатков. Укладка напоминает сборку конструктора, поэтому важно уделить внимание сцепке блоков друг с другом. Монолитная кладка образует ровную поверхность, поэтому конструкция не требует дополнительного укрепления в отличие от блочного фундамента.

При некачественном заливе цементного раствора между пластами образуются зазоры, сквозь которые проникает холодный воздух и влага. Чтобы дополнительно утеплить здание, в процессе строительства полости засыпают шлаком или керамзитом. Гидроизоляционные материалы, которыми обкладывают цоколь, предотвращают преждевременное разрушение фундамента.

Если основание выкладывают из блоков большого размера, то может понадобиться специальная техника.

технология устройства блочного фундамента

Типы оснований

Перед началом строительства необходимо определиться с типом основания.

Выделяют несколько основных видов:
  1. Свайный. Подходит для строительства конструкций (бань, гаражей) на почвах с повышенным уровнем кислотности и грунтовыми водами (глубокое залегание).
  2. Линейный. На линейном фундаменте строят одно- или двухэтажные жилые дома.
Фундаментно-строительные блоки (по конструкции) бывают:
  1. Пустыми. Низкопрочный материал, используется для строительства заборов. Малый вес обеспечивает пустота внутри блока.
  2. Монолитными. Армированная конструкция из бетона снабжена пазами, ее используют для монтажа систем коммуникации.
  3. Сплошными. Блоки соединены друг с другом заранее, образуя квадрат. Чтобы повысить прочность, конструкцию дополнительно армируют.

Подборка блоков по размеру позволяет заранее просчитать параметры возводимой конструкции и составить смету.

сборка фундамента из блоков своими руками

Как подобрать размеры блоков

При покупке ФБС необходимо придерживаться следующих рекомендаций:

  1. Производитель. Качество материала напрямую зависит от изготовителя. Приобретать нужно ФБС, сделанные на заводе. Плиты, изготовленные кустарным методом, имеют меньшие марки на сжатие. Перед покупкой нужно изучить отзывы о том или ином материале.
  2. Точность геометрии. ФБС с точной геометрией быстрее и проще укладывать. Многое зависит от технологии изготовления плит. Если бетон заливают в специальные формы, то блок получается ровным. При применении технологии немедленной распалубки плиты будут иметь трапециевидное сечение. Они обеспечивают большую площадь опоры, поэтому материал такого типа используют при строительстве зданий в сейсмоопасных районах.
  3. Места коммуникации. Они определяются заранее. Чтобы не бурить отверстия в цельных плитах, нужно приобрести специальные ФБС.

Для строительства жилых домов предпочтительнее использовать плиты длиной в 238 см. Применение таких ФБС сократит количество вертикально расположенных швов.

Монтаж своими руками

Перед тем как приступить к монтажу ФБС, необходимо правильно приготовить раствор и вырыть котлован (если планируется строение с подвалом).

Советы по укладке

Придерживаясь правил по укладке, можно сократить сроки строительства и сэкономить на материалах.

Рекомендации специалистов:
  1. Толщина бетонных швов не должна превышать 20 мм. Оптимальное значение для одноэтажных зданий — 15 мм.
  2. Укладывать бетонные плиты нужно с помощью специальной техники (подъемный кран, манипулятор).
  3. Чтобы увеличить уровень прочности, между плитами укладывают стержни из арматуры. Заливают их цементным раствором.

Чтобы сцепка плит была качественной, нужно правильно приготовить раствор. Он должен быть свежеизготовленным и по консистенции напоминать густую сметану.

виды бетонных блоков для фундамента

Раствор для кладки ФБС

Для приготовления раствора повышенной прочности используют следующие марки цемента:

Марка Класс
М150 В30
М250 В20
М350 В25
М100 В7,5
М200 В15
М300 В22,5
М400 В30

Помимо цемента, в раствор добавляют песок или щебень. Оптимальный вариант — промытый или речной песок со следующими характеристиками:

  • плотность — от 1400 кг/куб. м;
  • мелкие частицы (процентное соотношение) — не более 3%;
  • содержание глины — не более 2-3%;
  • фракция — 3-5 мм.

Раствор замешивают в железной емкости или бетономешалке. Соблюдение пропорций обязательно (2 части цемента и 1 часть песка).

Этапы строительства

Строительство проходит в несколько этапов. Под ФБС блоки раскапывают котлован. Границы участка, на котором осуществляется строительство, определяют заранее. В землю вбивают колья и натягивают на них веревки. Дренажную подушку устанавливают послойно, используя речной песок, гравий или щебень. Слои (по 15 см) проливают водой и утрамбовывают.

Фундаментная укладка тоже проходит поэтапно:
  • сначала — наружные углы;
  • внешние стены;
  • внутренние стенки основания.

Швы между блоками заливают раствором цемента и песка. При необходимости укладывается армирующая сетка и бурятся отверстия для коммуникаций.

схема фундамента из блоков фбс

Разработка котлована

Любое строительство осуществляется по проектному плану, который составляется после инженерно-геологических исследований. Возведение конструкции возможно, если под блоками не проходят коммуникации, и состав грунта заранее проверен.

Случаи, когда котлован необходим:
  • планируется последующее обустройство подвального помещения;
  • грунт, на котором возводится здание, слишком рыхлый или осыпающийся;
  • требуется последующая укладка плит ФЛ.

Если планируется строительство нежилого здания (гараж, баня), то рыть котлован необязательно, можно обойтись траншеями.

Гидроизоляция стен фундамента

Под гидроизоляцией понимают защиту фундамента от негативного воздействия талых и грунтовых вод. Технологии варьируются в зависимости от выбранного материала:

  • напыление — расплавленная резина выплескивается на поверхность плиты из специального аппарата под давлением;
  • проникающая изоляция — пенетрон взаимодействует с раствором на молекулярном уровне, плита становится водоотталкивающей;
  • штукатурка — в цемент добавляются полимеры;
  • окрашивание — используют лакокрасочный материал на основе битума, каучука, акрила или силикона;
  • оклеивание — по периметру на плиты укладывают бикрост или рубероид.

Наиболее доступным способом гидроизоляции считают обмазку или окрашивание фундаментных плит.

Засыпка пазух фундамента

Грунт для засыпки пазух выбирают природный. Можно использовать землю, оставшуюся после рытья траншеи или котлована. Обратная засыпка выполняется по окончании всех монтажных работ.

Согласно нормам СНиП, грунт должен иметь одинаковую влажность и структуру с почвой на строительном участке. Засыпку фундамента осуществляют также речным просеянным песком. Почва, содержащая чернозем. для этих целей не подходит.

1beton.info

Сборный ленточный фундамент из блоков фбс



Монтаж сборного ленточного фундамента из блоков ФБС

Для кирпичных домов с подвалом сборный ленточный фундамент является одним из лучших вариантов по надежности и скорости монтажа. Кроме того для индивидуальных застройщиков есть возможность сэкономить используя б/у блоки ФБС. Основным принципом является заложение фундамента ниже отметки промерзания грунта. Ширина подошвы для каждого случая индивидуальна и зависит от веса здания и несущей способности грунтов.

Ниже описана пошаговая инструкция монтажа фундамента из блоков ФБС.

Монтаж сборного ленточного фундамента из бетонных блоков ФБС необходимо выполнять с учетом требований СП 70.13330.2012 “Несущие и ограждающие конструкции” Актуализированная редакция СНиП 3.03.01-87

Индивидуальные застройщики могут воспользоваться типовыми решениями серии 2.110-1 “Детали фундаментов жилых зданий” выпуск 1, выпуск 4. В настоящее время данная серия официально не действует, но по ней было построено множество домов.

Работы по монтажу фундамента здания относятся к скрытым работам и должны быть зафиксированы актами освидетельствования скрытых работ.

Разработка котлована.

1. Случайные переборы грунта при разработке котлована или траншеи в отдельных местах должны быть заполнены тем же грунтом, доведенным до естественной плотности.

2. Для того что бы грунт основания не размывало, размягчая и снижая его несущую способность, до устройства фундаментов должны быть выполнены работы по отводу поверхностных и подземных вод от котлована (открытый водоотлив или дренаж, водопонижение и др.).

3. Перерыв между окончанием разработки котлована и устройством фундамента, как правило, не допускается. При вынужденных перерывах должны быть приняты меры к сохранению природных свойств грунта основания.

Монтаж ФБС

1. Укладка фундаментных блоков на промороженное, покрытое льдом, снегом или водой основание запрещается.

2. Фундаментные блоки укладывают на тщательно выровненное песчаное основание или песчано-цементную подушку толщиной не менее 5 см (на глинистых грунтах основания). Отклонение отметки выравнивающего слоя песка от проектной не должно превышать -15 мм.

3. Установку блоков начинают с установки маячных блоков в углах здания и на пересечении осей. Маячные блоки устанавливают, совмещая их осевые риски с рисками разбивочных осей, по двум взаимно перпендикулярным направлениям. К установке рядовых блоков следует приступать после выверки положения маячных блоков в плане и по высоте.

4. Кладку фундаментных блоков выполняют на цементном растворе не ниже М-50. Горизонтальные и вертикальные швы между блоками заполняют раствором на всю толщину стены и высоту шва. Толщина швов не более 20мм.

5. Установку блоков стен подвала следует выполнять с соблюдением перевязки (серия 2.110-1 “Детали фундаментов жилых зданий” выпуск 1 деталь 19). Для индивидуальных жилых домов высотой до трех этажей необходимая величина перевязки блоков не менее 240мм. Для определения необходимого количества блоков ФБС нужно сделать развертку каждой стены на которой нарисовать блоки с учетом их размеров и соблюдения перевязки.

Пример чертежа раскладки ФБС.

6. Для увеличения прочности конструкции в местах пересечения стен необходимо уложить арматурные сетки.

Если дверной проем в подвале примыкает к одной из стен длина арматурной сетки определяется по рисунку ниже (серия 2.110-1 “Детали фундаментов жилых зданий” выпуск 1 деталь 20).

Схемы раскладки арматурных сеток

Размеры арматурных сеток для изготовления

Спецификация металла на сетки

7. Рядовые блоки следует устанавливать, ориентируя низ по обрезу блоков нижнего ряда, верх – по разбивочной оси. Блоки наружных стен, устанавливаемые ниже уровня грунта, необходимо выравнивать по внутренней стороне стены, а выше – по наружной. Вертикальные и горизонтальные швы между блоками должны быть заполнены раствором и расшиты с двух сторон.

8. Монолитные участки в стеновых блоках соприкасающиеся с грунтом (ниже поверхности земли), выполнять из бетона В 7.5 или из кирпича КОРПо 1НФ/100/2,0/35/ГОСТ 530-2007 с последующей штукатуркой снаружи цементным раствором марки 50 и обмазкой горячим битумом за 2 раза.

9. Участки стен подвала выше уровня земли не соприкасающиеся с грунтом заделывать кладкой из кирпича КОРПо 1НФ/100/2,0/35/ГОСТ 530-2007 на растворе М 75.

10. В стенах подвала над проемами шириной не более 600 мм укладываются фундаментные блоки (серия 2.110-1 выпуск 4 деталь 8, 12) или монолитный бетон кл. В 10 армированный арматурой А- I диаметром 10 мм из расчета 1 стержень на 120 мм толщины стены с опиранием по 250 мм (серия 2.110-1 выпуск 4 деталь 9). Над проемами шириной более 600 мм укладывать перемычки (серия 2.110-1 выпуск 4 деталь 11).

11. После завершения монтажа трубопроводов инженерных коммуникаций все оставленные для них отверстия в наружных и внутренних стенах заделать бетоном кл. В 7,5 с обеспечением герметичности вводов коммуникаций.

Гидроизоляция стен фундамента

Защита стен от попадания капиллярной влаги достигается устройством горизонтальной оклеечной гидроизоляции в уровне выше отмостки, обмазочной гидроизоляции вертикальных поверхностей стен подвала (технического подполья), соприкасающихся с грунтом и укладкой жирного цементно-песчаного раствора в уровне подготовки под полы подвала (технического подполья).

Горизонтальную гидроизоляцию из 2 слоев гидроизола на битумной мастике по выровненной поверхности выполнять по всему периметру наружных и внутренних стен на отметке выше отмостки (и выше тающего весной снега).

Горизонтальную гидроизоляцию из слоя жирного цементного раствора состава 1:2 и толщиной 20 мм выполнять в уровне ниже пола подвала.

Вертикальную гидроизоляцию стен подвала, крылец, входов в подвал соприкасающихся с грунтом выполнить обмазкой горячим битумом за 2 раза.

Засыпка пазух фундамента

Обратную засыпку пазух непучинистым грунтом с тщательным послойным трамбованием производить после устройства цокольного перекрытия, выполнения кирпичной кладки всех стен до уровня низа окон первого этажа и засыпки грунта внутри здания до проектной отметки.

Монтаж сборного ленточного фундамента из блоков ФБС


Монтаж сборного ленточного фундамента из блоков ФБС. Фундамент из блоков фбс пошаговая инструкция

Источник: xn--80ahyhwag.xn--p1ai



[content-egg module=GdeSlon template=compare]

Фундамент из блоков ФБС своими руками

Надежный фундамент хотят иметь все без исключений. А одним из самых надежных и предсказуемых является ленточный. Но монолитный ленточный фундамент строится долго: только на сборку опалубки уходит от трех дней, а еще предстоит вязать арматуру, потом бетонировать и ждать несколько дней пока он наберет хотя бы половину прочности. Это займет минимум две-три недели. Хорошо, если есть такой запас времени, а если его нет? Выход есть: умные люди придумали часть работы переносить на предприятие — там делают бетонные блоки — ФБС. Из них потом набирается фундамент, который называется — сборный ленточный. Фундамент из ФБС несложно сделать своими руками.

При использвоании такой технологии фундамент собирают из железобетонных блоков разных типов и размеров. Потому его часто называют блочным или сборным. Все это один и тот же тип.

Достоинства и недостатки

Самый главный плюс сборного ленточного фундамента из ФБС — небольшой ресурс времени, который необходим для его изготовления. На сборку требуется всего несколько дней.

Основной недостаток: он не монолитный, потому ставить его можно не везде и не всегда. Нормально стоят сборные ленты из блоков на сухих, не склонных к пучению грунтах. При других условиях требуется расчет, причем лучше — профессиональный.

Устройство блочного фундамента

Следует учесть, что сборные фундаменты обязательно должны быть тщательно гидроизолированы и утеплены. Также необходимо сделать утепленную отмостку. Это необходимые условия нормальной их эксплуатации.

Если сравнивать ленточный монолитный и блочный фундамент, то вырисовывается такая картина:

  • Монолитный строится долго, блочный — быстро.
  • Монолитную ленту можно сделать без аренды спецтехники (хоть и сложно обойтись без заказа бетона). Чтобы собрать фундамент из ФБС своими руками, нужно будет арендовать кран, или как минимум, лебедку.
  • Если делать монолитный фундамент самостоятельно, стоит он дешевле, чем блочный. Если же работают наемные рабочие или фирма, то обойдется он, скорее, дороже: объем работ больше, а это немалые дополнительные расходы.
  • Монолит более прочный, чем сборный. Прочность примерно на 20-30% выше. Это позволяет его использовать монолитную ленту на суглинках и глине.

По многим параметрам монолитная лента выигрывает. Но если ее прочность и надежность востребована не будет, то ее изготовление — только напрасная потеря времени. При проведении работ подрядчиками это еще и напрасная трата денег. Потому, если грунты имеют нормальную несущую способность, а подземные воды находятся не ближе чем на 2 метра от требуемой глубины заложения фундамента, имеет смысл ставить дом на сборном фундаменте.

Фундаментные блоки: типы, размеры, маркировка

В частном строительстве применяют несколько типов блоков. Для устройства ленточного сборного фундамента чаще всего используют только два вида:

  • ФБС — фундаментный блок строительный сплошной. Когда говорят о таком типе блока, то подразумевают, железобетонный (с армированием) элемент без пустот. Это прямоугольные блоки разных размеров, имеющие на верхней поверхности монтажные стальные петли. Иногда в боковых гранях сформованы вертикальные каналы, которые при строительстве заливаются раствором. Из этих блоков складывают ленту фундамента.
  • ФЛ — блоки-подушки. Имеют вид трапеции. Укладываются на подготовленное основание и служат для увеличения несущей способности фундамента.

Типы фундаментных блоков, которые нужны будут для сборного ленточного фундамента

При возведении ленточного фундамента необходимо предусмотреть трассы для прокладки и подведения инженерных систем: водопровода, канализации, электричества, отопления. Нужно не забыть о системе вентиляции и оставить отверстия под продухи для вентилирования подпольного пространства или подвала. Для этого могут пригодиться блоки с каналом для укладки коммуникаций: ФБВ.

Размеры и типы блоков регламентируются ГОСТом 13579-78. Для частного застройщика важны в основном размеры и эксплуатационные характеристики. На фото ниже приведена часть норматива, в которой определяются типы и размеры блоков.

Выдержка из ГОСТа, нормирующего размеры фундаментных блоков

Маркировка по ГОСТу

Чтобы легче было ориентироваться в спецификации, в названиях блоков тем же ГОСТом заложена информация о их размерах и типе.

Сначала идет название. Далее — цифры, описывающие геометрию в дециметрах;.

Маркировка бетонных фундаментных блоков

Если длины и ширина встречаются любые, то высотой ФБС обычно делают 580 мм (в маркировке «6»). Изготовить блоки высотой 280 мм могут под заказ.

Далее, после цифр идет буквенное обозначение типа использованного бетона:

  • Т — тяжелый (цементно-песчаная смесь с щебнем). Самый тяжелый блок высокой плотности. Именно этот тип используют при строительстве фундаментов.
  • П — пористый с заполнителем из керамзитобетона. Имеют меньший вес, но и меньшую прочность, также более гигроскопичен.
  • С — из силикатобетона (основное вяжущее — известь). Этот тип блоков боится намокания, потому при строительстве фундаментов не используется.

Например, ФБС 24.4.6 -Т расшифровывается так: прямоугольный блок из железобетона высокой плотности. Длина 2380 мм, ширина 400 мм, высота 580 мм. По аналогии вы сможете расшифровать и другие обозначения.

Размеры блоков ФБС по ГОСТу

Укладка блоков ФБС

Выбор ширины блока обусловлен толщиной расположенных выше стен. Длина блоков подбирается так, чтобы они занимали, по возможности, всю ленту. Но даже опытные строители при подборе блоков ошибаются: остаются некоторые незаполненные участки, в которые даже самые маленькие элементы не становятся (их называют доборными). Эти участки обычно заделывают кирпичами на цементном растворе. Если кладка получилась неровной, ее затем штукатурят: так удобнее будет наносить гидроизоляцию и утеплитель.

Обычно сборный ленточный фундамент состоит из нескольких рядов блоков. Их конкретное количество зависит от требуемой высоты ленты. Чаще она закладывается ниже глубины промерзания грунта. Также учитывается при этом необходимая высота цоколя.

Устройство блочного фундамента. При укладке блоков-подушек некоторые участки остаются пустыми. Их бетонируют после установки

При установке бетонных блоков любого типа используется то же правило, что и при кладке кирпича: швы не должны совпадать. Для этого их размещают так, чтобы шов предыдущего ряда перекрывался телом блока в последующем ряду. Промежутки (вертикальные швы) между стоящими рядом элементами заполняются цементно-песчаным раствором.

Для придания конструкции большей прочности и для связки всех блоков в единую систему, поверх каждого ряда укладывается арматура. В зависимости от типа грунтов и веса здания используется пруток класса А-I — А-III. Количество прутков определяется расчетом при проектировании, их может быть от 2-х до 5 штук. При укладке и соединении прутка соблюдаются все правила армирования ленточного фундамента — связывание углов, простенков происходит по той же схеме. Разница только в том, что пояс армирования один. Поверх арматурного пояса укладывается слой раствора, на него, со смещением швов, выставляется следующий ряд блоков.

Чтобы фундамент из ФБС своими руками был более прочным, его армируют

При соблюдении этих правил сборный ленточный фундамент будет прочным и надежным.

Возводим фундамент из ФБС своими руками

Технология строительства сборного фундамента, особенно на этапе подготовки, мало чем отличается от других типов: сначала копаем котлован. Разница в меньшей трудоемкости изготовления самой ленты и в том, что не нужно делать опалубку.

Подготовка основания под блочный фундамент стандартна:

  • Снимается плодородный слой земли, вывозится или складируется на участке.
  • Далее идет разметка. Если в доме предусмотрен подвал, размечается периметр, если подвала не будет — размечается лента. Разметку делают при помощи колышков и шнуров. Ленту отмечают с двух сторон, обозначая ширину стены.
  • Далее идут земельные работы. Грунт вынимается до планируемого уровня.
  • Дно котлована или траншей выравнивается и предварительно трамбуется.

При сборке блоков не забудьте оставить отверстия под инженерные системы: ломать фундамент недопустимо

Количество рядов зависит от необходимой высоты цоколя и требуемой глубины залегания ленты. Выполнение правила укладки блоков с перевязкой обязательное. Только так собрав фундамент из ФБС своими руками, вы получите надежную основу для всего строения.

Как укладывать ФБС

В любом ряду укладка начинается с углов. Затем выставляются блоки в местах отвода простенков. Их называют маяковыми, и по ним потом равняют все остальные. Проверяется вертикальность их выставления, при необходимости вносятся коррекции. Чаще всего блок необходимо снова приподнять, сдвинуть и поставить на место.

После того как выставлены маяковые элементы, натягиваются причалки — шнуры, по которым ориентируются при установке следующих блоков. Они отмечают границы стены, причем так, чтобы ФБС стояли симметрично относительно середины блока ФЛ (блока-подушки). Предельно допустимое отклонение — 12 мм. Все последующие ряды блоков тоже выставляться должны ровно над серединой.

При укладке блоков необходимо следить за тем, чтобы они укладывались один над другим без большого смещения

Шнуры удобнее натягивать в 2-3 мм от боковых поверхностей маячных блоков. Так проще будет выставлять. Промежуточные блоки выставляются начиная с самых больших: сначала ставят все длиной 2,4 метра, потом 1,2 и затем — 0,9. Правильность их установки проверяют относительно разметочных шнуров, вертикальность — отвесом.

Как подобрать размеры блоков ФБС

Определить сколько блоков нужно на ваш фундамент, можно путем подбора. Самостоятельно сделать это можно на плане, нарисованном в масштабе. На плане вы размечаете каждый блок в том же масштабе.

Выбирают размеры блоков для фундамента из ФБС, исходя из простого правила: для повышения прочности конструкции использовать нужно самые большие размеры блоков. Потому сначала прорисовываете установленные в углах блоки 2,4 метра, потом, если они помещаются, рисуете их в местах примыкания простенков. Между ними тоже ставите самые большие блоки, которые там могут поместиться. Там, где они уже не становятся, ставите меньшего размера. Если остаются какие-то промежутки, в которые не помещается даже самый маленький блок (0,9 метра), нестрашно — эти промежутки заполняют кирпичной кладкой.

Два типа сборных ленточных фундаментов из ФБС — с подушкой и без (мелкозаглубленная лента)

Аналогичным способом прорисовываете второй ряд, не забывая о смещении швов. Если нужно, таким же способом прорисовываете третий. Затем считаете необходимое количество блоков каждого размера. Полученный план не выбрасывайте: вам он пригодится при монтаже сборного фундамента уже на площадке.

Раствор для кладки ФБС

Для кладки фундаментных блоков используется стандартный цементно-песчаный раствор марки М-100. Его можно получить используя разные матки цемента и количество песка:

  • на 1 часть цемента М300 берут 2,5 части песка;
  • на 1 часть цемента М400 песка идет уже 3 части;
  • при использовании М500 песка досыпают 4 части.

Сначала перемешивают сухие компоненты до получения однородного состава и цвета. Затем постепенно добавляют 0,5 части воды. Если раствор получается слишком густым, воду понемногу небольшими порциями доливают. Консистенция должна быть, как у густой сметаны: не комком, но и не течь.

Не старайтесь увеличить количество цемента. Это не только не повысит прочность бетона, как ожидаете, а намного ее снизит. Для набора крепости бетону необходимо строго определенное количество заполнителя (в данном случае песка) и воды. При недостатке того и/или другого его прочность будет ниже. В самом плохом случае он будет трескаться и крошиться.

Сборный ленточный фундамент из ФБС своими руками: достоинства, недостатки, планирование, монтаж


Один из вариантов ленточного фундамента – из блоков ФБС. Он хорош тем, что на его можно сделать своими руками и это требует немного времени.

Источник: stroychik.ru



[content-egg module=GdeSlon template=compare]

Сборный фундамент из блоков фбс: особенности блоков и их монтаж

Какой фактор является самым важным при постройке дома? Необходимо, чтобы здание было крепким и надежным. Чтобы этого добиться, необходимо уметь правильно выбирать тип фундамента. Именно от качественно возведенного основания будет зависеть не только прочность дома, но и его долговечность. Одним из наиболее распространенных типов цоколя является сборный фундамент из блоков фбс. Рассмотрим его особенности поподробнее.

Почему именно блочное основание

  • Данный тип фундамента возводится за рекордно короткие сроки. Если монолитный или свайный фундамент можно возводить месяцами, то основание из блоков фбс можно построить всего лишь за несколько дней. Время постройки данного типа цоколя – самое быстрое среди всех видов оснований.
  • Переходить непосредственно к строительству здания можно сразу же после окончания постройки цоколя. Нет необходимости в наборе его прочности (как у монолитных типов).
  • Работа не требует использования дополнительных деталей. Ленточный сборный фундамент из блоков не требует армирования и ограничения опалубочными щитами.
  • Процесс строительства достаточно прост и легок в применении. Нет необходимости нанимать квалифицированных специалистов для работы. Ее вполне можно выполнить самостоятельно практически без посторонней помощи.

Что представляют собой блоки фбс

В основе фундамента лежат специальные фундаментные блоки строительные. Они представляют собой бетонные конструкции, изготовленные особым образом на заводах железобетонных изделий. Они изготавливаются из особенного, тяжелого сорта армированного бетона.

Технология их изготовления позволяет равномерно распределять всю нагрузку от здания по всей поверхности конструкций.

При проведении строительных работ следует учитывать размеры конструкций. Стандартные блоки фбс имеют следующие параметры:

  • Длина 78 см, 118 см или 238 см
  • Ширина 30 см, 40 см, 50 см, 60 см
  • Для всех размеров блоков характерна стандартная высота, составляющая 58 см.

Для скрепления блоков в их боковой части установлены специальные отверстия, заполняемые в процессе строительства цементным раствором.

Положительные стороны

Блоки для сборно-монолитного фундамента имеют следующий ряд основных преимуществ:

  • Экономичность. Стоимость данного типа основания в несколько раз меньше стоимости монолитного фундамента.
  • Высокий уровень надежности
  • Прочность
  • Долговечность
  • Морозоустойчивость
  • Большой выбор различных модификаций
  • Простота использования
  • Устройства не подвержены влиянию внешней среды
  • Теплопроводность
  • Звукоизоляция
  • Возможность проведения строительных работ на участках с любым видом грунта.

Минусы блоков

Рассматривая данную строительную конструкцию, нельзя не остановиться на ее недостатках. Как и в любом другом материале, в нем есть как положительные, так и отрицательные стороны.

  • При возведении строения из блоков больших размеров возникает необходимость в использовании дополнительной специальной техники.
  • В перегородки между конструкциями может попасть влага. Она постепенно разрушит основание. Чтобы этого не произошло, рекомендуется их обрабатывать гидроизоляционными материалами.
  • Через щели между блоками может проникать холодный воздух внутрь помещения. Это приводит к общему снижению теплопроводности. Проблему можно решить, проводя меры по дополнительной теплоизоляции помещения.
  • Само основание можно сравнить со сборкой конструктора из отдельных кубиков. Поэтому данный тип цоколя нельзя назвать наиболее прочным. Его прочность гораздо ниже, чем прочность монолитного фундамента, представляющего собой единую ровную поверхность.

Типы оснований

Фундаментные строительные блоки могут применяться при возведении следующих типов цоколей зданий:

Применение сборных фундаментов свайного типа рекомендуется при возведении сооружений небольших размеров. Например, бань, гаражей, дач и т.п. Данный тип конструкции применяется при наличии глубокого залегания грунтовых вод и высокого уровня кислотности грунта.

Ленточный тип цоколя. Может использоваться при возведении небольших домов и коттеджей высотой в 2-3 этажа.

Советы по укладке

При проведении строительных работ рекомендуем соблюдать следующие правила:

  • Для скрепления блоков между собой необходимо использовать раствор цемента. Он обязательно должен быть свежеизготовленным. Раствор цемента должен по консистенции напоминать сметану. Применение излишне жидкого раствора приведет к потере его прочности. Это негативно отразится на дальнейшем результате работы.
  • Для увеличения уровня прочности конструкции рекомендуется между рядами блоков укладывать слой армирующих прутьев. При заливке их раствором цемента произойдет дополнительное их сцепление и укрепление всей конструкции.
  • При укладке блоков рекомендуется использовать специализированную технику (подъемный кран)
  • Бетонные швы между блоками не должны превышать толщину в 2 см. оптимальный вариант – 1,5 см.

Основные типы

Применение блоков фбс при строительстве фундамента требует правильного выбора основного типа конструкции блоков.

По своей конструкции фундаментно — строительные блоки можно разделить на:

  • Сплошные. Представляют собой единую квадратную конструкцию. Для достижения ее наибольшей прочности она дополнительно армируется. Блок изготавливается из раствора бетона. Данный тип считается наиболее прочным и долговечным.
  • Монолиты со специальными устройствами. Представляют собой также бетонные монолитные армированные конструкции. Однако для удобства их соединения они снабжены специальными пазами. Их также рекомендуется использовать для монтажа различных коммуникационных систем.
  • Пустые блоки. Конструкция данных устройств подразумевает пустое пространство внутри. Такая конструкция значительно облегчает общий вес блока. Однако, этот фактор наиболее снижает его прочность. Поэтому данный тип конструкций не рекомендуется для применения при строительстве больших многоэтажных зданий.

Монтаж блока

Монтаж блоков имеет следующие особенности:

  • При строительстве необходимо использовать подъемный кран
  • Работы проводятся в специально выкопанном котловане
  • Начинать укладку блоков следует от угла здания
  • В первую очередь укладывается ряд блочных конструкций для внешних стен дома, далее – для внутренних стен.
  • Перед началом работы необходимо возвести дренажную подушку. Состав – слои песка и мелкого гравия. Высота подушки – 15 см.
  • Перед установкой конструкции на поверхность накладывается слой свежего раствора цемента толщиной 1,5 см
  • Следите за выравниванием слоев. Каждый слой необходимо проверять на специализированном оборудовании.
  1. уровень – для выравнивания горизонтальных слоев
  2. откос – для выравнивая углов и вертикальных конструкций.

Этапы строительства

Итак, как собрать фундамент из блоков фбс самостоятельно? Необходимо следовать предложенной инструкции:

  • Подготовка строительного участка. Уборка территории. Снятие верхнего слоя грунта.
  • Раскопка котлована.
  • Определение границ строительного участка. Границы отмечаются, путем натягивания вдоль периметра веревки, закрепленной за вбитые в землю колышки.
  • Установка дренажной подушки. Для этого потребуется крупный речной песок и мелкий гравий или щебень. Грунт засыпается послойно. Каждый слой необходимо хорошо проливать водой и утрамбовывать. Высота дренажной подушки должна составлять не менее 15 см.
  • Укладка фундаментных блоков.
  1. Закладка наружных углов
  2. Укладка внешних стенок
  3. Укладка внутренних стенок основания

Швы между плитами обязательно заливаем раствором цемента. Следите, чтобы в них не образовывались пустоты.

  • Между слоями необходимо установить слой цемента и нанести армирующую сетку.
  • Установка отверстий для канализации и коммуникаций.
  • Установка отверстий для вентиляции. Отверстия должны быть расположены строго друг напротив друга с шагом в 1,5-2 м
  • Возведение гидроизоляции.
  • После высыхания и закрепления фундамента проводится его облицовка декоративной плиткой.

Как видите, технология постройки фундамента из блоков фбс достаточно проста в применении. С ней вполне может справиться практически любой специалист в рекордно короткие сроки.

  • Монтаж фундамента из блоков ФБС: особенности основы и её установки
  • Фундамент из керамзитобетонных блоков: особенности материала и строительства
  • Фундамент из блоков ФБС своими руками: технология и особенности
  • Строительство фундамента из фбс блоков: виды, особенности, работы

Фундаментные блоки изготавливаются без армирования. В форму заливается бетон, вибрируется и ставися на просушку на 28 дней.

Сборный фундамент из блоков фбс: достоинства основания, типы и советы, инструкция по укладке


Ленточный фундамент может быть создан из самых разных материалов в строительстве. Данная статья рассматривает сборный фундамент из блоков фбс.

Источник: nafundamente.ru



[content-egg module=GdeSlon template=compare]

postroifundament.ru

Фундамент из ФБС - пошаговая инструкция строительства фундамента из блоков своими руками, видео

Ленточное фундаментное основание для дома заслужено считается одним из самых надежных, долговечных и стабильных к нагрузкам. Но возводится оно достаточно долго – пара дней на выемку земли, пара на сборку опалубки плюс минимум двадцать на застывание бетонного раствора. Чтобы ускорить процесс строительства, застройщики нередко заменяют его на сборно-ленточный фундамент из блоков ФБС заводского изготовления. Этот вариант сделать гораздо проще, а времени на установку и монтаж уходит в разы меньше.

Содержание

  1. Что это такое?
  2. Виды и подвиды
  3. Плюсы и минусы
  4. Пошаговая инструкция
  5. Применение

Что такое фундамент из блоков ФБС?

Конструкция основания из ФБС являет собой кладку из бетонных блоков различного размера на песчаной подушке. Между рядами и поверх них иногда устанавливается армированный ж/б пояс, но многие строители обходятся и без него. Плюс фундаментный бетон защищается стандартной для всех сооружений в земле гидроизоляцией.

Так выглядят блоки ФБС

Так они выглядят

Часто ФБС называют «стеновыми», но это в корне неверно. Правильней их именовать «сплошными» либо «сплошного сечения». Фактически это железобетонные изделия блочного вида, предназначенные для возведения исключительно фундаментов и стен подвалов. Строить из них стеновые перегородки в жилых домах и иных зданиях категорически нельзя. Они слишком тяжелы для этого.

Виды фундамента из блоков

Его рекомендуется выбирать лишь для участков с сухими и малопучинистыми грунтами. Но по факту при грамотном расчете устраивать такую опору можно под любой дом и на любых почвах. Блоки ФБС из железобетона изначально разрабатывались для ускорения и упрощения строительства. Они способны выдержать немалые нагрузки, надо только правильно их подбирать.

Так выглядит фундамент из ФБС

Так выглядит блочное основание

На блочном фундаменте строения возводить можно из всех известных стройматериалов. Ограничений здесь нет. Но для того же дома из СИП-панелей, отличающегося своей легкостью в весе, лучше выбрать более дешевые винтовые сваи. А в целом, на рассматриваемое основание стены строительными правилами и нормами ставить разрешается из кирпича, пеноблоков, бруса и бревна. Все на усмотрение хозяина коттеджа.

Преимущества и недостатки блоков ФБС

Среди достоинств числятся:

  • Высокая скорость работ;

  • Отсутствие необходимости замешивать бетон либо заказывать бетоновоз;

  • Применимость практически на всех типах грунтов;

  • Высокое заводское качество исполнения бетонных изделий;

  • Отсутствие потребности в опалубке.

Фундаментные блоки привозятся на стройплощадку уже в полностью готовом для работ виде. Из них надо лишь выложить кладку. Ждать схватывания бетона и набора им прочности не требуется. По скорости возведения такому основанию для частного дома фору в состоянии дать разве что фундамент на сваях. С этим вариантом конкурировать вообще сложно.

Минусы основание из ФБС имеет следующие:

  • Дороговизна по сравнению с обычным монолитным ленточным аналогом;

  • Сложности с раскроем изделия из бетона на куски нужного размера;

  • Необходимость использования спецтехники (крана либо лебедки).

Выбор для устройства ФБС часто обусловлен минимизацией затрат по времени. Плюс его строительство можно производить даже зимой. Однако за это приходится платить необходимостью привлечения подъемной техники. Вручную выполнить укладку в фундамент изделий невозможно, они имеют слишком большой вес. В итоге такой вариант выходит на 15–25% дороже аналога в виде монолитной ленты.

Для подъема блоков необходим кран

Для подъема необходим кран

Главное – при сравнении с монолитом блочная разновидность оснований для зданий несколько проигрывает по несущей способности. И если высокие вертикальные нагрузки она еще с легкостью выдерживает, то с горизонтальными есть серьезные проблемы. При сильном пучении блок из опорной конструкции может быть просто выдавлен.

Инструкция по монтажу

Бетонный фундамент своими руками по всем инструкциям обустраивается в четыре этапа:

  1. Проектирование и выбор блоков.

  2. Земляные работы с отсыпкой подушки из песка.

  3. Установка (с армированием либо без).

  4. Гидроизоляция.

Готовить проект лучше доверить профессионалу. Это позволит получить фундамент с нужными характеристиками при минимуме затрат на материалы. ФБС выпускаются с разными габаритами. Однако слишком большие по размеру – лишние траты и нагрузки на грунт. Выбирать эти изделия из бетона надо под конкретные параметры будущих стен. Но обычно для нижнего ряда берутся шириной в 400 мм, а для последующих выше – 300 мм.

Все фундаментные блоки делятся четыре подвида:

  1. ФБС – сплошные рядовые.

  2. ФБП – с пустотами внизу для уменьшения нагрузок на почву.

  3. ФБВ – с вырезом по длине под коммуникации.

  4. ФЛ – плиты трапециевидной формы для нижнего ряда.

По ГОСТу в маркировке после этих букв идут три цифры (длина-ширина-высота в дециметрах) и литеры «Т», «П» или «С», обозначающие тип использованного бетона. В первом случае это «тяжелый» вариант из цемента, песка и щебня. Во втором «пористый» аналог, в котором в качестве заполнителя применен керамзитобетон. А в третьем это «силикатное» изделие, сделанное с добавлением извести. Строительство фундаментов всегда ведется с использованием класса «Т». Только они имеют необходимые несущие способности и не боятся влаги.

Земляной этап – стандартен. Необходимо вырыть траншею глубиной ниже точки промерзания грунтов на участке. Затем на ее дне делается утрамбованная из песка толщиной 30–40 см подушка для последующей укладки плит ФЛ. Здесь важно все выполнить так, чтобы на всем протяжении котлована песчаный слой оказался по горизонтали на одном уровне. Иначе основание, скорее всего, получится с перекосами.

Разделить бетонный фундаментный блок на две части нужного размера практически нереально. Если при монтаже в кладке остаются пустоты, то их обычно заполняют кирпичами с оштукатуриванием этого проема. ФБС в ряд сверху всегда устанавливаются со смещением, сквозные вертикальные швы здесь недопустимы. Для кладки используется стандартный цементный раствор с маркой не ниже М100.

Если требуется армирование, то необходимо сверху на уже составленный ряд уложить 2–5 прутков в один слой. При этом применяются те же технологии, что и при устройстве фундамента-ленты. Только армирующий пояс получается однорядным.

Для гидроизоляции поверх верхних рядов укладывается рубероид или иной рулонный аналог. Для этих целей подойдет даже мягкая кровля, только стоит она дороже. По бокам кладка полностью обмазывается мастикой. Гидроизоляционный слой должен закрывать бетон со всех сторон, чтобы минимизировать на него воздействие влаги. Так он прослужит гораздо дольше.

Рекомендуем прочитать статью: размеры листа ондулина.

Прежде чем приступать к строительству блочного основания для коттеджа, необходимо все тщательно распланировать. Надо предусмотреть площадку для разгрузки блоков и место для крана. Это для установки опор свайного фундамента или заливки монолитной ленты спецтехника не обязательна. Здесь же без спецтехники никак не обойтись.

Разгружаем блоки

Разгружаем


Подготавливаем поверхность: размечаем бечевкой линию блоков и подкладываем на основание гидроизоляцию

Подготавливаем поверхность: размечаем бечевкой линию блоков и подкладываем на основание гидроизоляцию


Подготавливаем раствор и краном подаем первый блок

Подготавливаем раствор и краном подаем первый


Опускаем первый блок по натянутому уровню

Опускаем первый по натянутому уровню


Укладываем второй блок на раствор к первому

Укладываем второй на раствор к первому


Корректируем расположение блоков вручную с помощью лома

Корректируем расположение вручную с помощью лома


Аналогично укладываем все последующие блоки

Аналогично укладываем все последующие

Фундамент из блоков и его применение

Блочная конструкция по смете выходит немного дороже монолитной ленты, но возводится гораздо быстрее нее. По несущим характеристикам они во многом схожи, главное чтоб на ФБС сбоку не оказывалось слишком сильное воздействие при пучении.

Быстрее рассматриваемого варианта можно сделать лишь фундамент на винтовых сваях. Но последний часто выбирают только для легких построек, для возведения стен которых взяты СИП панели или легкий газобетон. Основание из блоков более универсально. Соорудить его самостоятельно несложно. Представленная выше пошаговая инструкция позволит вам исполнить все, избежав возможных ошибок новичков.

Читайте также про другие виды оснований:

Смотрите также видео по монтажу фундамента из блоков ФБС

Читайте про другие наши материалы:

sdelat-dom.ru

Фундамент из ФБС блоков: технология строительства

Фундамент из ФБС блоков: преимущества и технология монтажа

Фундаментные блоки сплошные (ФБС) — это материал из железобетона, представляющий часть основы, распределяющей нагрузку. Блоки позволяют провести быструю установку и не подвергаются влиянию внешней среды, в сравнении с монолитной основой. ФБС выделяются: прочностью, износостойкостью, длительной эксплуатацией.



Разновидности ФБС для фундамента, ГОСТ

На рынке представлены 12 типоразмеров классических ФСБ:

  • Длина блоков составляет 9/12/24 дм.
  • Ширина —3/4/5/6 дм.
  • Высота всех блоков — 6 дм.

Производство блоков регламентируется ГОСТ, где прописан вид материала, размеры, конструктивные параметры, правила складирования, транспортировки, установки.

  • ФБС — сплошной блок максимальной прочности;
  • ФБП — пустоты расположены снизу, благодаря этому снижается нагрузка на фундамент;
  • ФБВ — сплошная текстура с вырезом для прокладки коммуникационных систем. Актуально при строительстве объектов с многочисленными инженерными системами.

Преимущества и недостатки фундамента из блоков ФБС

Блоки ФБСК преимуществам можно отнести:

  • Экономию времени. Не надо смешивать бетон, считать количество расходного материала, соблюдать идеальные пропорции. Укладка ФБС проводится быстро и не стоит опасаться о качестве фундамента.
  • Производитель предусмотрел все аспекты установки блоков. Крупные блоки оборудованы специальными крюками для легкого монтажа. Изделия легче уложить в яму во время строительства многоэтажных домов или технически сложных объектов.
  • ФСБ оборудованы пазами, что дополнительно укрепляют фундамент.
  • Если строительство ведется на неподготовленном грунте или в северных регионах, ФБС легко справляется с этими проблемами. В состав материала добавляются химические вещества, повышающие устойчивость к деформации.

Недостатки при использовании блоков ФБС:

  • Цена.
  • Использование специальной техники для монтажа.
  • Большой риск проседания фундамента.

К минусам материала относят дополнительную гидроизоляцию и утепление, но сегодня трудно обойтись без этого этапа.

Пошаговый монтаж фундамента из ФБС

Для укладки фундаментных блоков, выкапывается траншея. На этом этапе важно учитывать размеры ФБС. Со дна очищается порода, неровности устраняются, дно покрывается песком. При песчаном дне проделывать эту работу бессмысленно.

Учитывается: тип грунта, суммарная нагрузка, наличие грунтовых вод, высота здания. Если проектом предусмотрены плиты ФЛ, рациональнее выкопать котлован под фундамент. Если ФСБ будет устанавливаться в грунт, выкапываются периметровые траншеи. Их ширина должна быть больше на метр для прокладки гидроизоляции, утеплительной прокладки и дренажа.

Расчет количества блоков ФБС

Схема блочного фундамента « width=»500Первоначально определяется высота здания. Средняя глубина промерзания породы влияет на глубину залегания подошвы.

В почве и подпочвенных слоях часто содержится глина. Там протекают грунтовые воды, которые зимой, после заледенения, расширяются. Если фундамент недостаточно заглублен, лед на земле его вытолкнет. Летом, при изменчивой усадке породы, фундаментная лента может потрескаться: здание станет непригодным для эксплуатации. Величина промерзания грунта прописана в СП «Строительной климатологии». Минимальная глубина закладки основы из ФБС выбирается с незначительным увеличением этого числа — на 200—300 мм.

Грунт с песком относится к типу малопучинистого: вода в песке не концентрируется, промерзание отображается на устойчивости фундамента. Однако подземные воды вымывают песок.

Допустимо добавить подсыпку из песка и гравия, затем залить 10 см слоем бетона. Такой шар осуществляет две функции:

  • дренаж;
  • уплотнение грунта.

Блоки под фундамент устанавливаются цельной лентой, при этом заполняются пустоты. Размеры ФБС не всегда равны периметру конструкции. Важно выбрать конфигурацию с максимально плотным прилеганием блоков. Используют больше двух видов материалов: основные смешивают с доборными — выделяющимися уменьшенными размерами. Используется кирпич — чтобы заполнить небольшие пустоты, проложить нивелирующий слой, построить цокольный этаж. Расчет количества блоков проводится до начала строительных работ. Для этого используют специальные онлайн калькуляторы, или пользуются помощью специалистов.

Подготовка и разметка участка под фундамент

Построить многоэтажный дом без должного проектирования невозможно, все пошаговые этапы, расходы, разметки прописываются в плане. После планировки прорисовывается разметка:

  • Кол — вбивается в метре от угла. Это предотвратит осыпание грунта под ним во время строительных работ.
  • Шнур — протягивается по всей рабочей зоне, учитывая цокольное помещение и ширину блоков.

При постройке зданий со сложной конфигурацией, производится дополнительная разметка. Используется известь, краска, мел.

Земляные работы

Качественно построенный дом требует профессионального проектирования по результатам инженерных и геологических экспертиз. Только в этом случае удается избежать посторонних коммуникаций, что подходят к участку. Изучается состав грунта, наличие подводных течений. Это позволит гарантировать сооружение устойчивой конструкции.

Котлован под фундамент выкапывается:

  • когда планируется цокольное или подвальное помещение;
  • при укладке плит ФЛ;
  • при неподходящем составе грунта.

Во всех других случаях обходятся траншеями. Глубина расположения лент всегда рассчитывается индивидуально.

Дренажный слой и подушка под фундамент

Для обеспечения надежного крепления бетонных плит, нагрузка распределяется на нижние грунтовые шары, которые заменяются нерудной породой. Используется щебень минимальных размеров(5-10 мм), песок, каждый слой уплотняется с помощью виброплиты или ручной трамбовки.

Прокладка подушки из бетона в малоэтажных домах делается в редких случаях (например, для возведения трехэтажного дома). Качество ФБС в разы выше, чем основание монолитной конструкции за счет максимального соответствия технологиям.

Укладка блоков ФБС

Укладка блоков ФБСЧтобы перейти к установке фундамента, необходимо учесть технику укладки блоков. Монтажу предшествует разметка. Согласно чертежам вставляются колы, по которым натягивается нитка. Для облечения укладки первого ряда, блоки расставляются в углах и пересечениях. Швы по вертикали заполняются строительной смесью или утрамбовываются вглубь. Образованное пространство заливается бетоном и выравнивается, пока между ними не образуется монолитная структура.

Слой строительной смеси между двумя рядами должен быть 5 см. Швы обрабатываются слоем бетона 2.5-6 см. Для усиления перевязки между рядами, используется арматура. На этапе укладки важно проделать отверстия под трубы канализационной системы.

Технология строительства проводится таким образом:

  • установка углов;
  • установка блоков;
  • заполнение пустот;
  • закладка кирпича.

Установка проходит по Т-образному скрещиванию. Строительная смесь выливается или распространяется лопатой. Вертикальные швы заполняются после установки нового ряда блоков. Кладка покрывается штукатуркой или строительными смесями.

Технологические отверстия включают проемы для дверей. Чаще они получаются шире планов проекта для выравнивания боковых поверхностей кирпичной кладки. Чтобы повысить устойчивость и долговечность фундамента, первый шар ФБС уширяют.

Армопояс

Армопояс для фундамента из блоковПояс арматуры важен для фундамента. Он представлен монолитной, замкнутой по краям лентой из железобетона, проходящей по периметру дома. Все современные объекты не обходятся без армопояса, его используют на сложных или кислых грунтах. Используется для:

  • однородного распространения нагрузки по вертикали, что идут от несущих стен;
  • предупреждения внеплановых усадок, которые способствуют образованию трещин на стенах;
  • компенсация точечной нагрузки, возникшей из-за перекоса стен, во время эксплуатации дома;
  • устранения неточностей при строительстве или просчета на этапе проектирования.

Армопояс реализует разгрузочную функцию, что положительно влияет на противодействие к возможным повреждениям.

Целесообразность его использования повышается:

  • когда строительство ведется вблизи водоемов или подводных вод, оврагов или на горной породе;
  • при сейсмической активности;
  • при малозаглубленной основы для дома.

Гидроизоляция

Изоляция фундамента от подводных вод проводится несколькими способами.

По вертикали. Метод удваивает процент устойчивости и долговечности фундамента. Инъектирование подразумевает заполнение пустот и швов, используя строительный инъекционный состав. Способ требует дорогого оборудования и материалов, но это окупится надежностью и прочностью.

Фундамент из блоков ФБСРабота включает такие этапы:

  • Швы блоков расшиваются, на глубине от 3-5 см.
  • Бурится отверстие в 2/3 от толщины стен.
  • Устанавливаются паркеры, используемые для инъектирования.
  • Между блоками заливается видоизмененный полимер. Используется насос, предназначенный для выполнения инъектирования.
  • Затем демонтируются паркеры.
  • Заделываются швы.
  • Проводится обмазочная гидроизоляция несущих стен.

Целесообразность других технологий зависит от использования гидроизоляционных материалов:

  • Проклейка — битумная мастика в несколько слоев.
  • Обмазывание — битумная мастика в один слой.
  • Покраска — композиционные составы из полиуретана, силикона, акрила.
  • Штукатурка — цемент смешивается с полимерами.
  • Изменение состава строительной смеси — взаимопроникающая изоляция Пенетрона вступает в реакцию со щебнем на молекулярном уровне, весь блок становится водоотталкивающим.
  • Пыль — ФБС фундамент покрывается пылью жидкой резины.

По цене доступнее использовать покраску, обмазку. Самым невыгодным является напыление.

Главным фактором к изоляции от влаги является целостность слоя. Легче всего ее достигнуть при любом из способов кроме проклейки. Обрабатываются не только блоки, но и все стены, включая фундамент цокольного помещения.

Теплоизоляция

Утепление фундаментаБлоки ФБС — основа для цокольного или подвального помещения. В этом случае важно побеспокоиться об устранении конденсата. Технология теплоизоляции выглядит таким образом:

  • наружная поверхность блоков оклеивается синтетическим теплоизоляционным материалом поверх гидроизоляционного слоя;
  • укладывается материал, подготовленный из химических волокон, который защищает теплоизолятор от внеплановых деформаций.

Если фундамент утепляется снаружи, образование конденсата на стенах цоколя исключается на 100%. Внутреннее утепление приведет к обратному результату.

Если проект подразумевает мелкозаглубленный ленточный фундамент, очередность проведения теплоизоляции меняется:

  • наружные поверхности блоков оклеиваются газонаполненным материалом, траншеи расширяются на метр;
  • по периметру выкладываются шары газонаполненного материала.

Дренажная система

При высоком проценте грунтовых вод, на этапе строительства лучше отвести их от основы дома во время прорывки котлована. Для этого укладываются перфорационные трубы по границе фундамента. Проводится общий уклон кольца в направлении подземных вод, которые станут самотеком вытекать.

Для полной ликвидации подводных или капиллярных вод достаточно уложить прослойку из щебня. Для стабилизации грунтовой каймы используется геотекстиль, который предотвращает смешивание почвы и щебня.

В цокольном помещении плиты заливаются строительным материалом по уровню подошвы фундамента, дополнительно перекрываются плитами или балками.

Учитывая простые рекомендации, удается предотвратить ошибки на этапе проектирования и строительства дома. Это существенно повышает качество и долговечность дома во время его эксплуатации.

Популярное


dvabrevna.ru

Сборный ленточный фундамент из блоков ФБС: досто

Хорошо, что в наше время такую технику как кран можно взять в аренду у какого-нибудь частного лица или фирмы. Один час работы крана — довольно недешевое удовольствие, но это единственный минус возведения такой опорной конструкции.

Строители с большим опытом работы утверждают, что для строительства домов на песчаных, скальных почвах и почвах с гравием или щебнем без ленточного фундамента ФБС из блоков не обойтись. При помощи блоков можно построить цоколь и другие нежилые строения, такие как подвал или гараж.

Сборный ленточный фундамент из блоков ФБСКонструкция ленточного блочного фундамента.

По надежности блочный фундамент ФБС для дома немного слабее ленточного монолитного фундамента, а вот по средствам — дешевле. Однако, если блочный фундамент устраивают на рассыпчатых и мягких грунтах, он не трескается, а вот монолитный – может. Получается такой эффект из-за кладочных швов, которые придают конструкции гибкость. Для того, чтобы процесс устройства конструкции был менее трудоемким, нужно использовать блоки меньшего размера, их можно устанавливать по старой технологии – при помощи веревки, бревна и мужской силы. Также можно нанять кран с небольшой грузоподъемностью.

Фундамент из блоков применяют в строительстве:

  • Строят средние и небольшие дома, стены которых изготавливаются из шлакоблока или пеноблока. В таком строении опорная конструкция должна быть установлена на глубине промерзания грунта.
  • Также возводятся бани и деревянные дома, возможно с подвалом, но при соблюдении тех же условий и норм.
  • Строят любое сооружение без подвала (фундамент делается в таком случае мелкозаглубленным).

Материалы для фундамента

Ленточный фундамент из блоков для дома создается из двух частей: блочные железобетонные подушки и стенки из вертикально стоящих бетонных блоков; форма опорной конструкции параллелепипед.
Обе части опоры делаются блоками, при изготовлении которых применяется вибрационный пресс. Даже при том, что блоки называются бетонными, они все равно армируются.

Блочные железобетонные подушки для ленточного фундаментаБлочные железобетонные подушки для ленточного фундамента.

Основная составляющая блочного фундамента ФБС разнится в размерах, так как материал представлен в широком ассортименте. Так, все виды блоков различаются по весу, высоте, ширине и длине.

Толщина блока для будущего здания должна выбираться исходя из параметров стены строения. Блок для конструкции должен быть немного шире толщины стены. По длине блоки лучше брать разные, благодаря чему установка материала получается с перевязанными швами.

Для 9-ти метрового фундамента применяются ФБС 12 – 6 – 6 * 1 штука и ФБС 24 – 6 – 6 * 3 штуки, при этом остаток в 60 см будет монолитной вставкой. Для опорной конструкции можно сделать разные сочетания, даже без монолитной вставки.

Точное количество материала можно узнать только после осмотра чертежа, а расчет лучше дать производить специалистам, что позволит сэкономить средства, избежав лишних расходов.

Фундамент из шлакоблока

Также в последнее время застройщики часто берут за основу фундамента шлакоблок. Этот материал дешевый и его применяют для возведения пристроек, гаражей, заборов и домов. В некоторых случаях шлакоблок применяют для строительства фундамента.

Достоинства ленточного фундамента для дома из шлакоблока:

  • Этот вид опорной конструкции можно сделать своими руками, не применяя специальной техники и дополнительной рабочей силы.
  • Времени на создание конструкции много не потребуется.
  • Если строительство производится шлакоблоком, необходимость в опалубке отпадает.
  • Материал не дает усадку.
  • Также преимуществом шлакоблока считается: небольшая цена, низкий расход цемента при кладке, простота в применении.

Проблемный дом из шлакоблока и НЕПРАВИЛЬНЫЕ решения при возведении фундамента:

Фундамент из пеноблоков

Фундаменты из пеноблоков делают двух типов: свайный и ленточный. Пеноблок имеет небольшой вес, а потому нагрузка на фундамент не очень большая.

Достоинства фундамента для дома из пеноблоков:

  • Пеноблок имеет невысокую стоимость, а строения из этого материала имеют характеристики деревянных или кирпичных сооружений.
  • Для изготовления пеноблока не применяются вредные примеси, материал безвреден для окружающей среды и человека.
  • Пеноблок имеет высокую степень звукоизоляции.
  • Материал легко обрабатывается механическим путем.
  • Пористость блока обеспечивает свойство воздухообмена, не проводящее тепло.
  • Фундамент из пеноблоков не сыреет и не требует дополнительной обработки от повышенной влажности.
  • Шов между блоками составляет 3 мм, а поэтому для укладки можно применять специальные клеящие смеси.
  • Пеноблок имеет один недостаток – это его прочность, потому при расчете нагрузки на фундамент нужно учесть этот фактор.

Поэтапная инструкция по созданию ленточного блочного фундамента

Изображения ленточных фундаментов

  1. На первом этапе выкапывается котлован на глубину промерзания грунта. Величина траншеи под фундамент ФБС должна быть больше его самого по ширине для удобства укладки блоков, а глубина котлована не должна скрывать опорную конструкцию. Еще перед началом работ нужно определить место стоянки крана — необходимо чтобы вылета стрелы хватало к любой точке опорной конструкции.
  2. На втором этапе создается подошва. Обязательным условием для строительства фундамента для дома ФБС из блоков является лента – подушка залитая бетоном. В редких случаях для создания подушки применяется кладочная сетка, чтобы не было промежутков между блоками. Чтобы сделать подошву, нужны такие материалы как песок, щебень и арматура. Разметка в траншее производится точно по уровню, дно засыпается песком и трамбуется. Затем производится засыпка щебнем и этот слой также трамбуется. Потом нужно навязать арматуру и установить опалубку.
  3. На третьем этапе – собирается опалубка. При сборке опалубки применяется доска 25 мм. Эту конструкцию нужно собрать максимально ровно, для чего необходимо сделать разметку глубины при помощи водного уровня, а затем по меткам нужно натянуть шнур внутри опалубки и подровнять ее по шнуру. По окончании заливки каркаса из арматуры его оставляют на две недели для усадки. Для сборки опалубки нужны прутья по 60 см и по 4 метра, плюс понадобится вязальная проволока около, 10 кг. У армированного пояса имеются стандартные размеры (ширина 30 см, толщина 20 см).
  4. На четвертом этапе подушка заливается. Более быстрым и надежным способом будет применение миксера. Подушка заливается смесью бетона на 10-15 см. Затем конструкция накрывается мешковиной или полиэтиленовой пленкой и сохнет на протяжении недели при условии 20 градусного режима воздуха и влажности 90%. После высыхания производится гидроизоляция подушки, делается это рубероидом или другим подобным материалом. При этом делается нахлест на стены по наружной стороне и стыкуется с гидроизоляционным материалом стен. На слой рубероида делают бетонную стяжку, которая в дальнейшем будет полом подвала. Оставшееся пространство траншеи заполняется грунтом и трамбуется. Иногда делают подушки сборными, но они подходят не всем типам почвы, а вот монолитные конструкции принято считать универсальными.
  5. На пятом этапе производится монтаж блоков. Для более быстрого монтажа блоков нужно использовать кран, потому что материал имеет большой вес. В том случае, если величина блоков небольшая, то монтаж можно производить старым методом. Установка блоков фундамента ФБС производят одновременно с перевязкой вертикальных швов. Блоки укладываются на цементный раствор, при этом заполняются вертикальные швы. Между блоками в указанных на чертеже местах устанавливают коммуникационные гильзы.
  6. На шестом этапе делают еще одну гидроизоляцию и засыпают оставшееся пространство траншеи. На этот раз гидроизоляция производится битумной смазкой. Более тщательно нужно покрыть смазкой те места, которые контактируют с грунтом, сделать это нужно на всю глубину котлована с наружной стороны фундамента. В случаях, если дом будет из балок, делают дополнительный армированный пояс. Устройство блочного фундамента для дома — процесс не из легких, но он очень надежен, потому и стоит потраченных сил и средств.
Установка блоков фундаментаУстановка блоков фундамента.

fundamentclub.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
