Лампочки цоколь – что это такое и какие лампы выпускаются с этим стандартным типом цоколей, размер и характеристики

Цоколь (осветительная техника) — Википедия

Цоколь (ламповый цоколь) — компонент электрических ламп, обеспечивающий электрический контакт в месте крепления лампы и возможность безопасной замены лампы. Ответная часть для цоколя лампы называется патроном. Существует множество видов цоколей ламп, стандарт на которые сложился де факто. Система обозначения цоколей состоит из буквы (или нескольких букв, образованных от аббревиатуры) и цифр, расположенных после.^[1] Некоторые миниатюрные лампы не имеют цоколя, а имеют гибкие выводы для непосредственного соединения с проводами. Мощные лампы с рефлектором могут иметь винтовой клеммник.

Наиболее распространенный тип цоколя ламп — цоколь Эдисона, он широко распространён в континентальной Европе, России и в Северной Америке. Байонетный цоколь популярен в странах содружества наций, Японии и в транспортной индустрии. Флуоресцентные лампы имеют свой специфический цоколь, чаще всего с четырьмя штырьками. В зависимости от типа и функции лампы, она может иметь цоколь своей подходящей конструкции.

Первые, экспериментальные лампы накаливания крепились выводами к проводам при помощи винтовых зажимов, но это было неприемлемо для серийных коммерческих изделий. Фирма Эдисона на коммерческом пароходе «Колумбия» (которым владела компания «Oregon Railroad and Navigation Company») использовала простые деревянные гнезда с двумя медными полосками внутри. Эти патроны имели выключатель и были пригодны только для вертикальной установки. Компания Эдисона позже разработала резьбовой цоколь в 1880, изначально также из дерева, но потом заменив его на гипсовый^[2]. Множество разных конструкций цоколей возникло вместе с лампами накаливания, причем ни электрически, ни механически не совместимые между собой.

Цоколь лампы и патрон должны обеспечивать изоляцию проводников друг от друга, механическую прочность соединения, выдерживать температуру при работающей лампе. Патроны, изготовленные из керамики (обычно электротехнический фарфор), выдерживают гораздо большую температуру, чем карболитовые или изготовленные из других видов пластика. Электрические контакты в патроне должны выдерживать рабочие токи и обеспечивать надежный электрический контакт с цоколем лампы. В случае, если важно точное положение лампы (например, в кинопроекторе или в фокусе рефлектора), то патрон имеет конструктивные элементы, обеспечивающие точность позиционирования.

Выводы лампы накаливания часто припаиваются к цоколю мягкими припоями, поэтому температура патрона и цоколя во время работы лампы не должна превышать температуру плавления припоя (то есть быть ниже 180 °C). Также необходимо учитывать тепловое расширение узлов во всем диапазоне температур, поэтому часто патроны имеют предусмотренные упругие элементы, в том числе пружинные контакты.

Наиболее распространенные неисправности соединения цоколь-патрон вызываются перегревом патрона, потерей пружинных свойств контактами, окислением контактов. Иногда цоколь в патроне «закисает» и попытка заменить такую лампу заканчивается тем, что цоколь отрывается от баллона лампы и остается в патроне. Неисправный патрон вызывает мерцание и искрение ламп.

Стандартный американский трехконтактный патрон

Цоколи Эдисона обозначаются буквой E.

E5 Микроцоколь
E10 Миниатюрный цоколь
E11 Мини Люстровый цоколь
E12 Люстровый цоколь
E14 Малый цоколь; цоколь ламп типа «миньон»
E17 Средний цоколь
E26 Стандартный (дюймовый) цоколь для ламп 120 В
E27 Стандартный цоколь
E39 Mogul
E40 Большой цоколь «Голиаф»

Лампы с таким цоколем используются как лампы освещения с начала 20 века.

Называются также «штифтовый цоколь», «цоколь Свана». Цоколи такого типа обозначаются буквой B.

Байонетный разъем

BA9s Miniature bayonet
BA15s Single Contact Bayonet
BA15d Double Contact Bayonet
Bay15d Indexed DC Bayonet
Bay22 Double Contact Bayonet
Bayonet Candelabra with prefocusing collar
P28s Medium prefocus
P40s Mogul prefocus

115В авиационная лампа с штырьковыми контактами

Лампы с таким цоколем обозначаются буквой G. При штырьковом цоколе ламп (впрочем, как и при некоторых байонетных) положение спирали накаливания четко определено относительно патрона, что важно в проекционной и осветительной технике. Нить накаливания в виде зигзага имеет преимущественно излучение перпендикулярное плоскости нити и минимальное вдоль неё, что должно учитываться при установке лампы.

Mogul bi-post (G38) может выдерживать ток до 100А, и используется в поисковых прожекторах, осветительной сценической технике мощностью 1000 Вт и более. Лампы накаливания, галогеновые или газоразрядные высокой интенсивности могут иметь такой цоколь.
Medium bi-post (G22) Используются в осветительной и сценической технике мощностью 250—1000 Вт.
Mini bi-post (G4-G6)

Общие типы:

G4 — с расстоянием между штырьками 4мм
- GU4 & GZ4 — Аналогичны G4 и имеют такие же контакты, отличаются только наличием проточки на корпусе лампы для удержания лампы на месте.
G5.3 — с расстоянием между штырьками 5.3мм
- GU5.3, GX5.3, GY5.3, GZ5.3 — Аналогичны G5.3 и имеют такие же контакты, отличаются только наличием проточки на корпусе лампы для удержания лампы на месте.
G6.35 — с расстоянием между штырьками 6.35мм
- GY6.35 & GZ6.35 — Аналогичны G6.35 и имеют такие же контакты, отличаются только наличием проточки на корпусе лампы для удержания лампы на месте.
G8 — с расстоянием между штырьками 8мм
- GU8 — Аналогичны G8 и имеют такие же контакты, отличаются только наличием проточки на корпусе лампы для удержания лампы на месте.
GY8.6 — с расстоянием между штырьками 8.6мм
G9 — с расстоянием между штырьками 9мм
G12 — с расстоянием между штырьками 12мм
G13 — с расстоянием между штырьками 13мм^[3]
GU10 — Штырьки на цоколе имеют другую форму, лампа крепится в патроне за счет поворота. Такие лампы используются там, где из-за вибрации и других причин лампа может выпасть.

Бесцокольная лампа с соединителем W2.1×9.5d мощностью 5Вт

Лампы с таким типом цоколя обозначаются буквой W. Миниатюрные лампы могут иметь бесцокольный типы крепления, когда гибкие выводы формируют проволочные петельки на приливах колбы, и удерживаются на месте только за счет упругости контактов, обхватывающих эти петли. Такие лампы устанавливаются и вынимаются без поворота. Такие лампы очень популярны в автомобилях и в гирляндах.

Фокусирующие, или «фланцевые» цоколи обозначаются буквой P. Цоколь данного типа имеет фланец с направляющим упором (ключом) для использования там, где важно положение спирали лампы относительно корпуса. Такие лампы используются, например, в фарах ближнего и дальнего света автомобилей.

Лампы с софитным цоколем вставляются в подпружиненные контакты наподобие предохранителя. Лампы такого типа обозначаются буквой S.

Используются в прожекторах. На торцах цилиндрической лампы в углублении керамического изолятора располагаются контакты. Лампа зажимается меж пружинных контактов патрона и удерживается на месте за счет утопленных контактов.

Лампы с цоколем такого типа обозначаются буквой R, например, R7s118, где 118 — длина лампы в мм.

Флуоресцентные линейные лампы обозначаются в восьмых дюйма. То есть лампа T12 имеет диаметр 12/8 = 1,5 дюйма.

T4 — 4/8 или 0.500″ (12,7 мм) в диаметре
T5 — 5/8 или 0.625″ (15,9 мм) в диаметре
T8 — 8/8 или 1.00″ (25,4 мм)в диаметре
T10 — 10/8 или 1.25″ (31,7 мм) в диаметре
T12 — 12/8 или 1.50″ (38 мм)в диаметре

Цоколь у таких ламп G13

В США стандарты на цоколи ламп публикует ANSI и разрабатывает NEMA. Стандарт номер C81.64, Guidelines and General Information for Electric Lamp Bases, Lampholders, and Gauges устанавливает габариты и допуски стандартных патронов ламп. Стандарт C81.61 Standard for Electrical Lamp Bases — Specifications for Bases (Caps) for Electric Lamps устанавливает размеры цоколей ламп.

[4] Оба стандарта совместимы с IEC 600061.

Цоколь Эдисона — Википедия

Материал из Википедии — свободной энциклопедии

Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 13 января 2019; проверки требуют 2 правки. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 13 января 2019; проверки требуют 2 правки.

Патрон под цоколь E27 (27 mm)

Цо́коль Эдисона — резьбовая система быстрого соединения электрических источников света, разработанная Томасом Эдисоном и запатентованная в 1894 году. Обозначение Exx соответствует диаметру в миллиметрах, так, цоколь E27 имеет диаметр 27 мм.

В большинстве стран, которые используют для бытового электроснабжения напряжение 230—240 В, наиболее распространены цоколи E27 и E14 (E27 — стандартный цоколь советских и европейских лампочек 220 В).

В Северной Америке (США, Канада), где бытовое напряжение составляет обычно 110 В, стандартным является размер E26, также используются цоколи E12 для свечеобразных ламп типа «миньон» и E10 в некоторых электрических гирляндах. E17 также распространены, особенно в некоторых настольных лампах.

Также в лампах часто используют так называемый штыковой или байонетный разъём.

Цоколи больших размеров используются для мощных ламп уличного освещения.

Тип	Диаметр, мм	Наименование	Код по IEC
E5	5 мм	Микроцоколь (LES, Lilliput Edison Screw)	IEC 60061-1 (7004-25)
E10	10 мм	Миниатюрный цоколь (MES, Miniature Edison Screw)	IEC 60061-1 (7004-22)
E11	11 мм	Минилюстровый цоколь	^[1]^[2]^[3]
E12	12 мм	Люстровый цоколь (CES, Candelabra Edison Screw)	IEC 60061-1 (7004-28)
E14	14 мм	Малый цоколь; цоколь ламп типа «миньон»^[4] (SES, Small Edison Screw)	IEC 60061-1 (7004-23)
E17 (110 В)	17 мм	Средний цоколь (IES)	IEC 60061-1 (7004-26)
E26 (110 В)	26 мм	Стандартный (дюймовый) цоколь (ES или MES, [Medium] Edison Screw) для ламп 120 В	IEC 60061-1 (7004-21A-2)
E27	27 мм	Стандартный цоколь (ES) для ламп 230 В	IEC 60061-1 (7004-21)
E40	40 мм	Большой цоколь «Голиаф» (GES, Giant Edison Screw)	IEC 60061-1 (7004-24)

Как и другие цилиндрические разъёмы, цоколь Эдисона зачастую имеет ряд конструктивных проблем, обусловленных наличием многих соосных резьбовых соединений. В частности, например, гильза зачастую залипает к цоколю. В результате, при попытке выкрутить лампочку выкручивается гильза, или другая часть патрона. Так же возникают существенные проблемы при выкручивании разбившейся лампочки, при этом дополнительные разрушения стеклянных оболочек лампы не целесообразны для энергосберегающих люминесцентных ламп содержащих ртуть.^[5]^[6]^[7]

что это такое, виды и типы (маленькие, поворотные), какие светодиодные лампочки подходят для дома

При выборе осветительного устройства нужно обратить внимание на тип патрона, чтобы правильно подобрать для него источник света. Они имеют разную форму, габариты, мощность и разъемные соединители.

Цоколь – это деталь электрической лампы, которая обеспечивает ее крепление в патроне и проводит к ней ток. Чаще всего применяются устройства из металла, керамики, пластика, но есть еще и безцокольные (из стекла). Внутри его корпуса находятся нити накала, а снаружи – контакты. Чтобы правильно подобрать держатель ламп для LED-светильников, нужно знать, какие виды устройств существуют и где они применяются.

Виды резьбовых цоколей для светодиодных ламп и их особенности

Популярность светодиодных светильников сегодня увеличивается, это связано с тем, что они обеспечивают качественное освещение при минимальных энергозатратах. К остальным плюсам LED-лампочек относят долговечность, низкую пожаробезопасность, высокую электробезопасность, эстетический вид.

Наиболее популярный тип цоколя LED-лампы – резьбовой или винтовой. В технической документации он обозначен буквой Е, что расшифровывается, как Эдисон (фамилия создателя устройства). Источники света с таким типом держателя рассчитаны на переменный ток 220 В. Это наиболее простой способ соединения лампочек. Раньше цоколи Е использовались для ламп накалывания, сейчас все чаще проводят переоборудование электрической цепи с применением диодных лампочек.

Распространенные типы цоколей светодиодных (LED) ламп с маркировкой Е:

Е14 – подходит для маленьких лампо

Какой цоколь у обычной лампочки накаливания

Электрические лампочки имеют обыкновение перегорать и требуют периодической замены. Отсутствие этого элемента делает невозможным пользование настольными, напольными, настенными и потолочными осветительными приборами.

Приобретая новую лампочку, потребитель, как правило, обращает внимание на мощность и величину приложенного напряжения, забывая о такой неотъемлемой части источника света, как цоколь. Этот элемент, в который вставлена колба, обеспечивает качество соединение лампы и патрона, отвечает за подачу питания на нить накаливания.

Зачем нужно знать, какой цоколь у лампы?

Современные светильники отличаются огромным многообразием не только внешнего исполнения, но и оснащаются различными типами патронов. Если они предполагают использование «экзотического» цоколя, то есть редко встречаемого в продаже, то замена перегоревшего элемента вызовет сложности.

Избежать подобных проблем позволяет выбор в пользу осветительного прибора, в котором используют обычные лампочки накаливания. Они распространены на отечественном рынке, но тоже имеют различные цоколи. Следовательно, отправляясь в магазине, нужно точно, какой тип имеет требующий замены источник света.

Как узнать тип цоколя?

Существует определенный стандарт, согласно которому каждый производитель должен наносить на цоколь специальную маркировку. Первой идет латинская буква, определяющая тип нужного элемента лампочки, вставляемого в патрон:

резьбовой — E
штырьковый — G
с утопленными контактами — R
байонет (штифтовой) — B
софитный — S
фокусирующий — P
телефонный — T
кабельный — K
безцокольный — W

Цифра, следующая за буквенным обозначением, имеет двойственное значение — межконтактное расстояние или ширину цоколя. Это зависит непосредственно от типа нижней части лампочки, предназначенной для патрона.

Последней буквой в маркировке указывается количество пластин, контактов и прочих элементов: s, d, t, q, p. Они соответствуют порядковым числам от 1 и до 5.

Изготавливается цоколь из устойчивого к коррозии металла либо обрабатывается специальным покрытием. Наружные электроды при этом могут находиться на стеклянной, пластиковой, керамической основе.

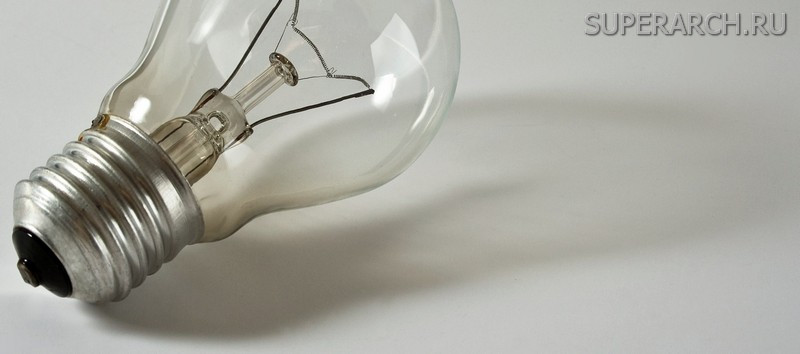

Какой цоколь имеют обычные лампочки?

Наиболее распространенные в быту лампы накаливания имеют резьбовой цоколь, маркируемый буквой «E». Следующая за буквой цифра определяет диаметр входящий в патрон части. Чем больше значение, тем шире цоколь. Если купить лампочку большего либо меньшего диаметра, то осветительный элемент не подойдет к патрону.

Резьбовой цоколь — это еще не гарантия того, что лампочка предназначена для бытового использования. Все дело в диаметре. Входящие в патрон резьбовые части выпускаются следующих видов:

микроцоколь E5;
миниатюрный E10;
малый E12;
«миньон» E14;
средний E27;
большой E40.

Число в маркировке указывает на размер диаметра в миллиметрах. Наряду с вышеперечисленными есть резьбовые цоколи размером в 17, 26, 39 мм.

Каждый вид имеет свои характерные особенности, область применения, но все они обозначаются буквой E в честь Эдисона. В быту применяются лампочки двух видов: E14 и E27. На отечественном рынке представлен и осветительные элементы с большим цоколем Эдисона (40), но они предназначены для промышленного и уличного освещения.

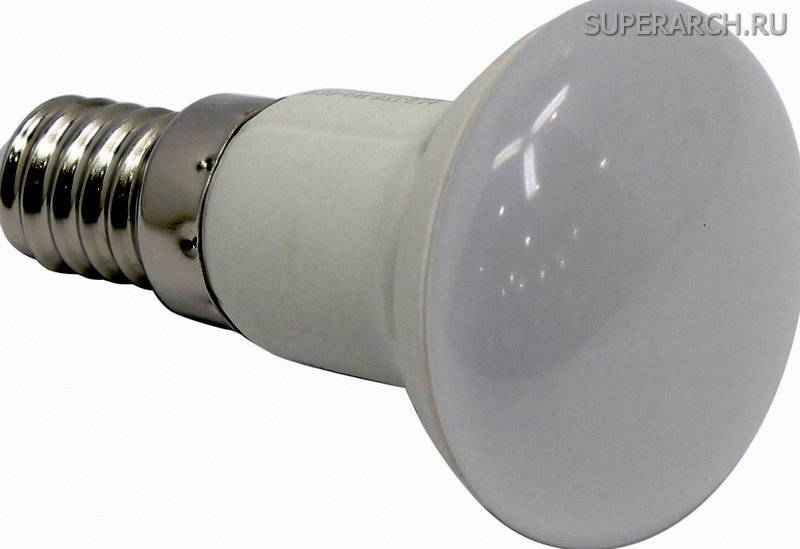

Лампочки с резьбовым цоколем E14

Эти осветительные элементы стали устанавливаться повсеместно сравнительно недавно. Они имеют характерный, отличный от привычного небольшой диаметр нижней части, вкручиваемый в патрон. Работают такие лампы, как правило, при напряжении 220В.

Используются «миньоны» в бра и классических светильниках, для освещения коридоров, туалетных и ванных комнат, определенных зон на кухне. Они не предназначаются для освещения просторных помещений.

Выпускаются такие лампы в нескольких вариациях. Они могут иметь форму «свечи», обозначаемую C37, «гриба» — G45, «шарика» — R63, R50, R39. Каждый вид имеет характерные очертания колбы, которые легко узнать при визуальном осмотре.

«Лампочка Ильича» с резьбовым цоколем E27

Это самые обыкновенные и привычные лампочки, которые знакомы каждому. Они максимально просты в использовании, просто закручиваются и меняются. Используют такие лампы для освещения жилых помещений в качестве основного источника искусственного света — в люстрах либо дополнительного — в настенных и настольных светильниках.

Они работают от сети с переменным током в 220В. Могут быть рефлекторными, отличающими от простых наличием посеребренной поверхности. Конструкция и цоколь остаются аналогичными обычным лампам Ильича, но эффект при освещении создается иной. Благодаря посеребренному покрытию, свет направляется в одну точку, позволяя создавать направленный источник.

Выпускают рефлекторные лампочки с различными диаметрами, которые, как и в случае с шарообразными миньонами, обозначаются маркировкой R50, R63 и R80. Размер колбы не влияет на цоколь, он остается аналогичным. Главное, подбирая такую лампу учитывать размеры плафона, для которого она предназначена.

«Географические особенности» цоколей обычных бытовых ламп

На отечественном рынке представлены лампы резьбового диаметра Эдисона в трех стандартных типоразмерах — E27, E14 и E40 для промышленного и уличного освещения. Аналогичные лампочки используют и на территории Европы. Это позволяет практически без каких-либо проблем приобретать люстры, бра, светильники от европейских производителей.

Исключение составляет Британия, где цоколи лишены резьбы, а оснащены защелкивающимся байонетом. Отличия имеют и бытовые лампочки, используемые в Канаде, а также в Соединенных Штатах Америки. В этих странах распространены резьбовые цоколи E12, E17 и E26. Кроме того, вместо мощных больших E40, применяют отличный от стандартного цоколь E39. Следует учитывать, что такая разница обусловлена не только размером цоколя, но и напряжением. Лампочки с цоколями E26 и E17 работают от электросети, напряжение в которой составляет 110В.
