Крыша водоотвод – ливневая система водоотведения с крыши здания, ливнестоки, водоотводная система стоков, как сделать трубы ливневки с крыши дома

конструкция и составляющие, порядок монтажа ливневки с кровли

Без присутствия системы водоотвода на здании осадки могут повредить стены и фундамент. Ливневка на крыше отводит дождевые и талые воды от дома, защищая строение от разрушения. Установить систему можно самостоятельно, но важно учитывать все нюансы монтажа.

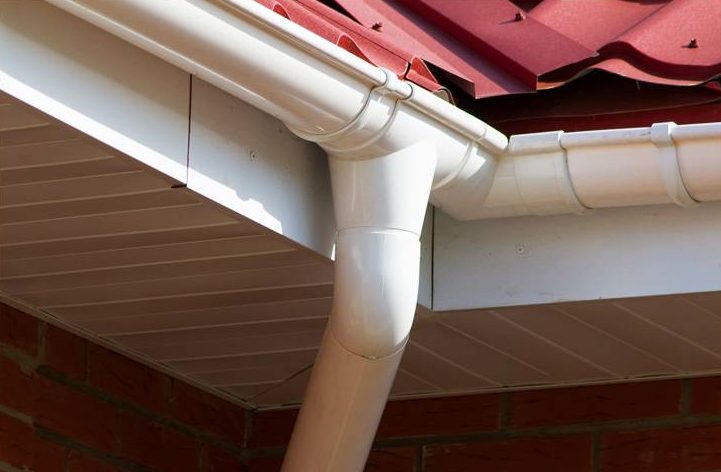

Ливнёвка на крыше.Ливневка на крыше отводит дождевые и талые воды от дома, защищая строение от разрушения.

Конструкция водоотвода

По способу организации водоотвод с крыши бывает неорганизованным и организованным. В первом случае не устанавливаются никакие ливневые системы, а жидкость с крыши падает непосредственно вниз.При этом она попадает на фундамент и стены, ускоряя деструктивные процессы в них. Организованный предусматривает закрепление ливневой конструкции на крыше, что позволяет отводить воду дальше от сооружения.

По способу монтажа система бывает наружной и внутренней. Первый тип монтируется под свесами кровельного материала и подходит для скатных крыш. Для изготовления такой конструкции применяется металл или пластик. Внутренний водосток обустраивается в домах с плоской крышей.

Он проходит в стене. При этом крыша делается под небольшим уклоном, в самой нижней части которого присутствует водоприемная воронка. Чаще всего такая система водоотведения с кровли монтируется в многоэтажных зданиях.

Составляющие элементы водоотлива для крыши

Ливневая система состоит из таких элементов:

  1. Желоб. Это главная часть конструкции, которая фиксируется непосредственно под скатом кровельного материала и принимает потоки воды. Устанавливается он по периметру сооружения под небольшим уклоном.
  2. Воронка. С ее помощью вода направляется в сливную трубу. Для предупреждения попадания крупного мусора или листьев воронку в верхней ее части лучше оснастить защитной сеткой.
  3. Элементы для слива жидкости в канализацию.
  4. Внутренние и внешние углы.Применяются в сложной конструкции.
  5. Муфты. Они служат для соединения желобов, если конструкция длинная.
  6. Колено. Элемент устанавливается в нижней части слива и отводит жидкость дальше от сооружения.
  7. Кронштейны и хомуты. Это соединительные элементы для труб и фиксации желобов.
  8. Заглушка. Она устанавливается для ограничения потока воды.
Соединительная муфта.Муфты служат для соединения желобов, если конструкция длинная.

Приобрести можно как стандартную систему, так и заказать изготовление индивидуального проекта.

Как правильно рассчитать число труб для водостока?

Чтобы конструкция работала правильно, необходимо сделать расчет необходимое количество ее элементов. Площадь их сечения должна быть достаточно для того, что воды без остановок и переливов через края желоба проходила даже в самые сильные дожди.

При выборе конструктивных элементов нужно учитывать площадь крыши, сечение труб, климатические условия эксплуатации ливневки. Стандартным является такое значение: 1 кв.см. площади сечения перекрывает 1 кв.м. площади кровли. Для небольших домов потребуется сливной фрагмент диаметром 50-75 мм. Для крупных сооружений это значение увеличивается до 160 мм.

Что касается воронки, то на 1 м.кв. горизонтальной площади крыши приходится1,5 см.кв. ее сечения. Расчет внутренних и внешних соединительных углов производится исходя из конструкции системы водоотвода.

Желоб как один из главных и важных компонентов устройства

Один из основных элементов конструкции, который принимает воду с крыши. Существует несколько его разновидностей: настенный или подвесной. Для изготовления используется пластик, оцинкованный металл или медь.

Настенный

Он локализуется близко к свесу кровельного материала на самом краю крыши. Изделие представляет собой бортик, высотой до 20 см и выполняет функцию барьера для дождевой воды. Устанавливаются такие желоба под углом к свесу и направляются к сливной воронке. Для соединения лотков применяется клей или двойной лежачий фланец. Угол их наклона составляет 15 градусов, что предотвращает перелив жидкости через край.

Дождевой или подвесной

Он плотно крепится непосредственно под кровельным свесом, что не дает возможности набравшейся жидкости затекать под желоб. Для фиксации применяются стальные крючки, по форме соответствующие изделию. Так как данный фрагмент не перегибается, то во избежание его переполнения в нем нужно сделать отверстие в заранее отмеченном месте. При расчете уклона в этом случае учитывается количество осадков, выпавших за год.

Классификация желобов

По форме выделяются такие виды желобов:

Разновидность Характеристика
Полуэллиптический Хорошо справляется с большими потоками воды, так как обеспечивает большую пропускную способность
Полукруглый Он устойчив к нагрузкам, имеет высокий уровень жесткости. Такой желоб универсальный, так как применяется на большинстве кровельных конструкций

Еще желоба классифицируются по материалу изготовления:

  1. Пластиковые.Они имеют привлекательный внешний вид, небольшой вес и невысокую стоимость. При правильном креплении и применении срок из эксплуатации составляет 15-25 лет. Смонтировать их можно самостоятельно. Крепятся такие фрагменты при помощи муфт или защелок с резиновыми уплотнителями. Иногда для фиксации применяется клей. Но такие изделия имеют высокий риск механического повреждения, делаются хрупкими при отрицательной температуре. Небольшие царапины на поверхности можно замаскировать акриловой краской.
  2. Алюминиевые. Для соединения используются крепления с резиновыми и силиконовыми уплотнителями или специализированный клей. Необработанный материал может быстро покрыться ржавчиной. Избежать этого поможет слой лака.
  3. Оцинкованные. Представляют собой металлические изделия с предварительно нанесенной полимерной защитой. Характеризуются широкой цветовой гаммой. Для крепления используются скобы с защелками, оснащенными резиновыми уплотнителями. Такие желоба имеют высокую прочность и не поддаются коррозии, если только не поврежден полимерный слой. Недостатком является частое отсутствие правильной формы, что усложняет сборку системы.

Еще в магазинах можно приобрести изделия из меди. Они прочные, устойчивые к ржавлению, имеют привлекательный внешний вид и продолжительный срок эксплуатации, но у них высокая стоимость.

Ливнёвка из меди.Ливневка из меди прочная, устойчивая к коррозии, имеет привлекательный внешний вид и продолжительный срок эксплуатации, но у неё высокая стоимость.

Как правильно рассчитать желобы?

Стандартная длина элемента составляет 3-4 м. Для маленьких зданий хватит изделий сечением 70-115 мм. На больших сооружениях устанавливают желоба сечением до 200 мм. Нужно рассчитывать указанный фрагмент так, чтобы расстояние между ближайшими воронками составляло 8-12 м.

Собираем конструкцию желоба

Если длина желоба больше 12 м, то требуется несколько фрагментов, соединенных между собой крепежных элементов. После этого на краях конструкции устанавливаются заглушки и она фиксируется на кронштейнах.

Основные этапы монтажа системы водоотвода

Оборудование дачного дома ливневой системой можно осуществить самостоятельно. Для этого нужно произвести такие действия:

  • установить кронштейны;
  • смонтировать и закрепить желоба;
  • зафиксировать сточные трубы и их держатели;
  • обустроить отвод лишней жидкости в заранее выбранное место.

Проверка всех соединений проводится на каждом этапе выполнения работ.

Монтаж кронштейнов для слива

Для закрепления кронштейнов нужно соблюдать расстояние между желобом и стеной, которое колеблется в пределах 60-80 мм. В этом случае не образуется конденсат. Установку элементов делают с соблюдением уклона системы. Он составляет 5 мм на каждый погонный метр длины конструкции.

Сначала делается разметка кронштейнов. При длине кровельного ската около 6 метров перепад высоты в двух точках – первой и последней – составляет 60 см. От края крыши до крепежного элемента должен соблюдаться промежуток – 100-150 мм. Шаг между соседними кронштейнами колеблется в пределах 50-60 см для металлических конструкций и 30-40 см для пластиковых.

Сначала фиксируется первый верхний элемент, который находится на противоположной стороне от водосточной трубы. Следующим прикручивается последний, самый нижний кронштейн, после чего между крепежами натягивается бечевка и производится разметка остальных фрагментов. Для монтажа применяются стандартные саморезы.

Воронку нужно устанавливать на расстоянии 30-60 см от края желоба, причем фиксация производится за 15 см от нее.

Монтаж сточных желобов

Их нужно только собрать и зафиксировать на кронштейнах. Способ крепления зависит от типа системы и материала ее изготовления.

Установка сточных труб и держателей

Это последний этап сборки конструкции, на котором трубы для отвода воды устанавливаются строго под отверстием ливневой воронки. Для их фиксации используются хомуты, которые при помощи дюбелей прикручиваются к стене на расстоянии до 200 см друг от друга.

В последнюю очередь монтируется сливное колено, отводящее жидкость подальше от дома.

Куда отводятся дождевые воды с кровли дома?

После того как система будет установлена, нужно организовать место, где будет собираться дождевая вода. Тут возможны несколько вариантов:

  1. Емкость. В землю на расстоянии 0,5-1 м от здания вкапывается бочка, к которой направляется сливное колено. Ее можно устанавливать и на поверхности грунта. Собранная жидкость используется для полива домашних или огородных растений.
  2. Фильтрационный колодец. Она представляет собой яму, дно которой устилается щебнем. После этого монтируется колодец из бетонных колец.
  3. Канализация. Тут нужно предварительно получить разрешение соответствующих коммунальных служб.
  4. Дренаж или водоем.
Фильтрационный колодец.Фильтрационный колодец представляет собой яму, дно которой устилается щебнем.

Ливневка – обязательная конструкция, позволяющая защитить фундамент дома и его стены от разрушающего действия дождей, талой воды.

vodasovet.ru

наружный и внутренний способы устройства

Без грамотной организации водосточной системы плоской крыше быстро потребуется внеплановый ремонт. Застои дождевой и талой воды на поверхности постепенно размоют защитный внешний слой покрытия. В результате оголенная основа станет стремительно разрушаться от рьяно атакующих солнечных лучей. При замерзании кристаллы воды запросто разорвут материал.

Предупредить и предотвратить негативные воздействия сможет правильно сооруженный водосток плоской кровли. Правила и принципы устройства столь важной системы водоотведения стоит внимательно изучить хозяину, заботящемуся об эффективной и долгой службе загородной собственности.

Цель сооружения водосточной системы плоской кровли заключается в полноценной организации отвода дождевых и талых вод с чувствительной к их действию поверхности. Эффективно действовать она обязана круглый год без образования пыльных засоров, ледяных и лиственных пробок.

Невзирая на показания термометров и объем осадков, водосток должен принять и оперативно препроводить жидкую субстанцию в канализацию, в емкость для сбора дождевой воды или банально в грунт.

Классификация систем отвода осадков

Чтобы транспортировка воды происходила без помех и препятствий, следует точно знать, какой тип системы выбрать для обустройства загородной собственности:

  • Наружный неорганизованный. Предполагающий самопроизвольное стекание атмосферной воды. Применяют для обустройства небольших хозяйственных построек высотой не более двух этажей.
  • Наружный организованный. Предполагающий сбор воды с помощью желобов или желобов вкупе с воронками с последующей передачей в водосточный трубопровод. Система прокладывается по карнизным свесам и наружной стороне несущих стен. Используется в обустройстве жилых и нежилых строений, в основном малоэтажных, но схема допустима для организации стока с крыш домов высотностью до пяти этажей.
  • Внутренний. Согласно чему прием воды производится созданными специально для плоской кровли водосточными воронками, вмонтированными в кровельную систему. Отвод воды осуществляется по стоякам, расположенным внутри обрабатываемого здания.

Водосточные системы наружного типа отлично работают в южных регионах, где вода в трубах замерзает крайне редко или не замерзает вовсе в течение всего холодного периода. Для районов отечественной умеренной климатической полосы наружные водостоки рекомендованы исключительно для чердачных конструкций.

На крышах без чердака снег подтаивать будет практически без перерыва всю зиму, потому что перекрытие постоянно подогревается поступающим изнутри теплом. Попадая в холодные трубопроводы, талая вода будет формировать ледяные заторы.

Деление водостоков плоской кровли по конструктивным признакамДеление водостоков плоской кровли по конструктивным признакам

Если у плоской крыши есть чердак, то процесс снеготаяния можно регулировать. Путем открывания слуховых окон температуру на кровле можно существенно снизить, благодаря чему снег будет таять гораздо медленнее или совсем перестанет.

Компоненты наружного водостока плоской крышиКомпоненты наружного водостока плоской крыши

В северных областях существует угроза разрыва покрытия при резком похолодании. В трубах может сформироваться пробка, препятствующая току оставшейся на крыше воды. Кристаллизующаяся жидкость ощутимо увеличивается в объеме, что и приводит к повреждению впитавшей ее кровли. Потому в северных и умеренных отечественных широтах наружными водостоками оснащают только нежилые, т.е. неотапливаемые постройки и здания с запроектированной пониженной температурой.

Холодные складские сооружения, например, оборудуют выносной ж/б плитой с бортиком и водосточным стояком. Внушительная площадь подобного сооружения способствует уравниванию температур системы и окружающей среды, благодаря чему не образуются ледяные пробки.

Жилые дома с плоскими крышами, построенные в районах северной и умеренной полосы, обустраивают водостоками внутреннего типа. Сооружение обходится дороже, но безотказно действует круглый год. Расположенные внутри зданий стояки постоянно обогреваются внутренним теплом, что препятствует возникновению в трубопроводах ледяных заторов. В южных широтах лидируют водостоки наружной разновидности.

Принцип устройства внутренней водосточной системы плоской крышиПринцип устройства внутренней водосточной системы плоской крыши

Конструктивные компоненты водостоков

В устройстве водостоков наружного и внутреннего типа много общего. Каждая система, сооружаемая для плоских крыш, включает схожие по назначению и конструкции элементы, это:

  • Водоприемные воронки и желоба, предназначенные для приема стоков и передачи их в водосточную магистраль.
  • Стояки, обеспечивающие в точках приема максимальную скорость тока воды за счет сил гравитации.
  • Водосточные трубопроводы, требующиеся для отвода атмосферных осадков к объектам разгрузки.

Основной ориентир проектирования водосточной системы – минимальная протяженность магистрали от точек приема воды до точек разгрузки системы. Самый короткий и дешевый наружный вариант включает стояк с воронкой или желобом в вершине и коротким выпуском у основания.

Выпуск располагают под незначительным углом на расстоянии 20 – 45см от поверхности над ливневой канализацией или просто над защищенной от размыва отмосткой. Однако оснастить дом водостоком подобной схемы зачастую мешают непреодолимые обстоятельства: отсутствие дренажной системы, слабые грунты, старый фундамент, соседство которого с водой нежелательно.

Устройство и схема внутреннего водостока для плоской кровлиУстройство и схема внутреннего водостока для плоской кровли

Если проложить наименьшую магистраль невозможно, ищут иные пути для отвода воды: от стояка отводят наземный или подземный трубопровод, ведущий к наиболее удобному месту разгрузки.

Схема с трубопроводом безоговорочно используется в сооружении плоских кровель с внутренним водостоком, ведь определенно система обязана транспортировать воду за пределы здания.

Как расположить водосточные воронки на плоской кровлеКак расположить водосточные воронки на плоской кровле

Специфика формирования уклона

Для стимуляции самостоятельного тока воды в требующемся направлении на плоских крышах формируют уклоны в 1-2%:

  • Для организации наружного типа водостока вся плоскость должна быть наклонена к участку установки водосборного желоба. Чаще всего это задняя стенка постройки.
  • Для организации тока воды по внутренней схеме уклон создается к месту установки водоприемной воронки. Формируется он по конвертному принципу так, чтобы вокруг каждой водоприемной точки было понижение в радиусе 50см.

Водоприемные воронки внутренних водосточных систем могут устанавливаться не только в центральной зоне крыши, но и возле наружной стены, на расстоянии не меньше 60см от нее. Поэтому у конвертной схемы устройства наклонов довольно много разнообразных вариантов.

В любом случае наклонная плоскость должна быть направлена в сторону водоприемника. А если на крыше установлено несколько воронок, между ними должен быть создан своеобразный «водораздел» – миниатюрное подобие горной гряды, склоны которой направляют ток воды в направлении ближайшей воронки.

Как сделать разуклонку плоской крыши для свободного водостокаКак сделать разуклонку плоской крыши для свободного водостока

Для решения задачи формирования уклонов есть несколько проверенных на практике способов:

  • Устройство наклона в процессе строительства посредством установки перекрытия под требующимся углом.
  • Засыпка керамзита в форме клиновидного слоя с последующей заливкой цементно-песчаной стяжки.
  • Организация уклона путем укладки клиновидных плит минераловатного утеплителя.

Уклон крупногабаритных плоскостей выполняется с помощью специальных, формирующих угол металлоконструкций. В частном строительстве их применяют редко.

Как положено любому сооружаемому объекту, водосточная система частного дома должна быть заранее рассчитана и запроектирована. Необходимо заранее выбрать кратчайший из возможных путь прокладки трубопровода и предусмотреть наиболее удобное место подключения его к ливневой канализации.

Устройство внутреннего типа водостока для плоской кровлиУстройство внутреннего типа водостока для плоской кровли

Организации внутренних водостоков подлежат разнообразные плоские кровельные конструкции. Их устраивают на крышах с чердаками и без, эксплуатируемой и неэксплуатируемой категории. С учетом планировочной специфики дома самостоятельному проектировщику нужно учесть, что:

  • Водосточные стояки принято располагать в районе лестничных клеток возле стен, колонн, перегородок. Желательно вблизи жилых помещений для самопроизвольного обогрева в холодные периоды года. Замоноличивание стояков в стены категорически воспрещается. Можно устанавливать в штробах, шахтах, коробах. Рекомендовано располагать их в чуланах или подобных подсобных отсеках.
  • При организации водосточной системы неотапливаемой постройки необходимо предусмотреть способы искусственного обогрева воронок и стояков. Для повышения температуры наружных элементов плоской крыши устанавливают электрический греющий кабель или монтируют стояки рядом с паровым отоплением.
  • Плоскую крышу с чердаком лучше всего оборудовать трубопроводом, проходящим в пределах чердачного пространства. Он выполняется в виде подвесной сети. Для обеспечения стока горизонтальные участки труб подвесной системы устанавливают под наклоном 0,005. Т.е. на каждый погонный метр трубы должно приходиться 5мм понижения в сторону водосброса.
  • При прокладке подвесных трубопроводов участок водостока в зоне чердака требуется утеплить.
  • Если устройства подвесной системы невозможно, проводится подземная прокладка трубопровода. Регламентов по углу наклона подземных веток нет. Главное, чтобы было обеспечено подключение к ливневой канализации. Правда, подземная схема значительно дороже, существенно неудобней в плане контроля и производства ремонтных работ. К тому же ее реализации может помешать слишком мощный фундамент.
  • При проектировании по возможности следует избегать изгибов.
  • Стояк на расстоянии около метра от поверхности земли следует оборудовать ревизией для прочистки.

По сути, водосток с плоской крыши должен быть организован как стандартная водосливная система: со смотровыми колодцами, ревизиями и т.д. В сооружении подвесного водосточного трубопровода используются керамические, пластиковые, чугунные, асбестоцементные трубы, выдерживающие напор при засорах.

Для прокладки подземных частей трубы из тех же материалов, но без требований к гидростатическому режиму. Стальной длинномерный трубопрокат применяется только на производственных объектах с характерными проявлениями вибрации.

Как устроить водосток утепленной и холодной плоской кровлиКак устроить водосток утепленной и холодной плоской кровли Электрообогрев наружных частей водосточных системЭлектрообогрев наружных частей водосточных систем

Согласно технологическим предписаниям одна водосборная воронка может принимать атмосферные стоки с крыши площадью до 1200м², расстояние между соседними водоприемниками должно быть не меньше 60м. Согласитесь, обозначенные масштабы для малоэтажного строительства не слишком свойственны. Короче, на крыше небольшого частного дома должна быть хотя бы одна воронка.

Увеличить число водоприемных приспособлений потребуется если:

  • Площадь кровли превышает указанные ГОСТом пределы.
  • Дом поделен на секции. Тогда каждый отсек следует оснастить собственной воронкой.
  • В пределах одной кровельной конструкции есть элементы, разделенные парапетами, температурными или деформационными швами. Каждый сектор такой крыши должен иметь по два водоприемника.

Водосборные воронки выпускают для эксплуатируемых и неэксплуатируемых плоских крыш, для совмещенных конструкций и систем с чердачным пространством. Есть модели, применяемые в обустройстве бетонных перекрытий с битумным покрытием и деревянных аналогов, покрытых профнастилом. Для всех применяемых в строительстве вариантов производятся водоприемники из чугуна, керамики, оцинкованной стали, полимеров.

Устройство внутреннего водостока эксплуатируемой плоской крышиУстройство внутреннего водостока эксплуатируемой плоской крыши

Водоприемные устройства производятся разнообразных типоразмеров. Стандартная конструкция состоит из непосредственно самой воронки с широкими бортами и съемного колпака с отверстиями, обеспечивающими ток воды.

Более сложные представители класса кровельных воронок оснащаются в дополнение зонтом, защищающим сток от засорения, съемным стаканом и прижимным кольцом, предназначенным для зажима краев мягкого покрытия в устройстве. Все модели должны допускать возможность обслуживания и прочистки.

Водоприемная воронка на неэксплуатируемой рулонной кровлеВодоприемная воронка на неэксплуатируемой рулонной кровле

Независимо от модели воронки и назначения здания ко всем водоприемникам предъявляются равные требования:

  • Чаши водосборников жестко прикрепляются к покрытиям или несущим настилам. Для фиксации используются хомуты в количестве не менее двух штук.
  • После монтажа воронка обязана обеспечивать герметичность кровли на участке установки.
  • Патрубки воронок соединяются со стояками с помощью компенсаторов, позволяющих сохранить герметичность соединений при усадке строительных конструкций.
  • К подвесным системам воронки присоединяются фасонными отводами.
  • Чаша водоприемника устанавливается ниже уровня финишной кровли, чтобы исключить вероятность застоя воды. Колпаки водоприемников на неэксплуатируемых крышах в плане имеют округлую форму, обычно они возвышаются над покрытием. Колпаки воронок для эксплуатируемых крыш устанавливаются вровень с покрытием, в плане они чаще всего квадратные, чтобы проще было укладывать плитку вокруг устройства.

Для повышения герметизации и надежности в области пересечения воронкой кровельной конструкции допускается использование теплоизоляции. Кровельные системы обычного типа оснащают одноуровневыми воронками.

Инверсионные системы и крыши, сооружаемые с помощью механического крепежа, оборудуют двухуровневыми водоприемниками, обеспечивающими сбор воды над гидроизоляцией и над парозащитой.

Двухуровневая водосборная воронка на инверсионной плоской кровлеДвухуровневая водосборная воронка на инверсионной плоской кровле

Кровельные конструкции с полимерным мембранным покрытием принято обустраивать водоприемниками с полимерным прижимным фланцем, который приклеивается или приваривается к кровле.

Таким методом достигается максимально возможная гидроизоляция в районе установки водоприемного устройства. Участки приклейки фланцев водоприемников необходимо усиливать дополнительными слоями гидроизоляционного наплавляемого материала. Заменить его можно приклеенным на мастику стеклохолстом.

Модульные водосточные воронки для плоской кровлиМодульные водосточные воронки для плоской кровли

Сооружение наружных разновидностей водостоков с плоской кровли производится в южных регионах. Их устройство в жилых и офисных зданиях рекомендовано в областях с незначительным выпадением осадков, объем которых не превышает 300мм за год.

Класс наружных систем водоотведения дождевой и талой воды включает:

  • Неорганизованные водостоки, рекомендованные для устройства в засушливых районах. Согласно указанной схеме вода отводится самотеком по карнизным свесам.
  • Организованный водосток, рекомендованный для оборудования нежилых построек в северных и умеренных широтах, жилых домов в южных регионах с незначительными показателями выпадения осадков. Принцип работы заключается в систематизированном сборе осадков в наружную водосточную воронку с примыкающими к ней направляющими бортиками или в желоб с последующим отводом стоков в ливневую канализацию или в грунт.

Остроумное решение системы наружного типа предложено рачительными народными умельцами. Идея заключается во включении в водопроводную сеть песчаного фильтра для очистки дождевой воды, который устанавливается после водоприемника.

Для разгрузки водостока и приема очищенной воды установлены емкости. Значит, благодаря чему упраздняется участок подключения системы к канализации. Интересная схема позволяет выгодно решать сразу две проблемы: получать воду питьевого качества и защищать плоскую крышу от застоев воды.

Способы организации наружного водостока плоской кровлиСпособы организации наружного водостока плоской кровли

Неорганизованный тип водосточной системы требует усиления карнизных свесов. Их необходимо оббить оцинкованной кровельной сталью, а затем сверху оклеить двумя слоями рулонного кровельного покрытия. Дополнительные слои укладываются с нахлестом.

Ширина усиления 60см, что равняется рекомендованной ширине самого свеса плоской крыши с неорганизованным водостоком. Хотя в технической литературе встречаются более мягкие требования: не меньше 30см.

Как собрать и установить наружный водосток для плоской кровлиКак собрать и установить наружный водосток для плоской кровли

Усиление  свеса мастичной плоской кровли усиливают по аналогии. Только вместо наклеиваемых слоев битумного или битумно-полимерного материала наносят слои мастики, чередуя их с армирующими прослойками из стеклоткани или геотекстиля. Основной слой усиления с армированием обязан перекрывать край металлической обивки карниза.

Фиксация наружного водостока на карнизе плоской крыши производится по традиционной схеме. В продаже масса готовых наборов с подробным инструктажем по сборке систем. Сначала к лобовой доске прикрепляются кронштейны, в которые просто укладывается желоб, собранный из пластиковых или металлических модулей.

В удобном для дальнейшей транспортировки воды месте устанавливается водоприемная воронка желоба с патрубком, к которому подводится стояк. Труба фиксируется на стене с помощью кронштейнов. Края системы закрывают заглушками, и завершают ее установкой фигурного выпуска.

Подробно с принципами устройства систем внутреннего водостока и спецификой их установки на плоской кровле ознакомят видео.

Сборка и монтаж системы наружного водостока:

Устройство уклонов на плоской крыше:

Установка водоприемной воронки внутреннего водостока

Сведения об ориентирах выбора оптимальной системы водостока помогут грамотно обустроить крышу надежной защитой от разрушающего действия воды.

Знать технологические принципы устройства полезно самостоятельным мастерам и владельцам загородной недвижимости, желающим обратиться к услугам сторонних исполнителей. Грамотно сооруженный водосток предотвратит порчу покрытия и разрушение стройматериалов, служить будет долго, не создавая проблем.

krovgid.com

Водоотвод с крыши - 77 фото и основные правила установки системы

С помощью водоотводных систем можно избавляться от скопившейся воды, защищая тем самым кровлю, а также стены и фундамент от изменений, которые провоцирует влажность. Используя современное оборудование, можно собрать систему водоотвода самостоятельно, не тратя при этом баснословные деньги.

Из чего состоит водосточная система

Система водоотвода крыши состоит из нескольких элементов:

  • желоба для слива
  • трубы
  • детали крепежа

Однако, для невысоких строений в один этаж водоотвод может и не понадобится, если у здания скатная крыша, т.к. маленькое расстояние от карниза до земли не позволяет стене дома намокнуть.

Если же строение высотой больше одного этажа, то установка водоотливов просто необходима.

Такую систему водоотвода с крыши можно изготовить своими руками, приобретя уже готовый набор, который потребуется только собрать. Их можно купить у компаний, занимающихся кровлей или строительными материалами.

Чаще всего водоотводы изготовлены из оцинкованной стали или пластика, но бывают и медные или алюминиевые.

Очень важным является правильный монтаж – каждая ошибка это риск, ведущий к протечкам кровли. Например, талая вода, которая будет застаиваться из-за разуклонки кровли, способна перемерзнуть и разорвать материал, что способствует попаданию влаги в слой утеплителя.

Особенности монтажа водоотвода

Труба, воронка, соединительный элемент – всё это части системы водоотвода. Для того чтобы организовать отвод воды с крыши, используют только два сценария установки системы – с помощью наружного или внутреннего водостока. В этой статье можно посмотреть фото водоотвода с крыши.

Самостоятельно будет гораздо легче собрать внешний водоотвод. При его устройстве уклон крыши делают от центра к краям, и в углах парапета устанавливают сточные отверстия.

Однако самым распространённым вариантом установки водоотвода является внутренняя установка с электрическим обогревом воронок.

Выбирая этот вариант, нужно учитывать два главных факторов:

  • разуклонка крыши должна быть спроектирована так, чтобы вода стекала в отливы для крыши и поступала именно к воронкам;
  • сами воронки должны быть установлены с использованием гидроизоляции и жёстко прикреплены.

Кроме того, чтобы старания были не напрасны, лучше всего, кроме основной воронки, вмонтировать пару дополнительных. Это поможет сделать водоотвод воды с крыши более эффективным.

Существуют следующие виды воронок:

  • плоские — для кровли, используемой как терраса;
  • покрытые сеточкой, защищающей воронку от попадания в неё листьев и мусора.

Обратите внимание, что воронки, имеющие плоскую поверхность, нужно постоянно очищать от мусора, налипшего снега, льда, грязи.

Линейный водоотвод

В водоотвод входит и система дренажа, препятствующая образованию луж и грязи вокруг постройки. Если всё правильно оборудовано, то фундамент дома будет надёжно защищён от губительного влияния воды.

Кроме того, с помощью дренажа, можно избавиться от попадания сырости в подвал.

Системы дренажа бывают двух видов – закрытая и открытая. Первая делается из труб, которые прокладывают на глубине, вторая же делается из желобов, спрятанных под дренажной решёткой.

Своими руками смонтировать открытую систему легче, так как меньше потребуется земляных работ. Желоба будут выполнять роль водоотвода.

Материалом, из которого они изготовлены, может выступать как бетон, так и полимербетон или тот же пластик. Желоба укладываются в специально подготовленную траншею в один уровень с землёй, после чего накрываются сверху декоративной решёткой.

Также не стоит забывать, что линейный водоотвод требует периодической очистки. Для этого декоративная или защитная решётка снимается.

Фото водоотвода с крыши

landshaftportal.ru

Водоотвод с крыши — особенности монтажа водосточных систем различного типа

Для защиты фасада здания от брызг дождя и устройства стока воды с придомовой территории в зданиях со скатной кровлей устраивают организованный водоотвод с крыши.

Структура водосточной системы дома со скатной крышей

Производители предлагают несколько вариантов модульных систем, отличающихся главным образом материалом, из которого они изготовлены:

  • С советских времен привычна ливневая система из оцинкованной стали. Сегодня появились более качественные изделия, однако оцинковка все еще пользуется популярностью.

Широкая водосточная воронка

Традиционно использовались именно такие, широкие воронки. Они некрасивы, но широкое «горло» компенсирует низкую точность изготовления изделий и их монтажа.

В крышах из оцинкованной стали зачастую горизонтальные желоба отсутствуют, имеются только воронки и водосточные трубы. Поток воды направляется желобами, выполненными на карнизном свесе самой кровли. Такое решение трудоемко, неэффективно для крыш с большим уклоном. Однако за счет того, что отсутствуют горизонтальные элементы, которые могут повреждаться сходящим снегом и сосульками, более надежно и безопасно.

Водосток кровли из оцинкованной стали без желобов надежен, но сложен в исполнении

Из положительных моментов можно назвать большую прочность конструкции (применяется сталь от 1 до 2 мм), невысокую стоимость и возможность изготовления индивидуальных изделий любой формы.

Схема традиционного водостока из оцинкованной стали

Недостатки: Оцинковка не очень привлекательна. Трубы ржавеют, уже на второй-третий год, начиная с торцов, распространяется коррозия. Срок службы до 15-30 лет, если трубы периодически окрашивать масляными красками снаружи. Геометрия изделий неидеальна, стыки элементов не всегда плотно подходят. Традиционно желоба и водостоки соединяли завальцовкой, что давало прочное соединение. Сегодня предпочитают уплотнять шов герметиком.

Сегодня можно встретить водосточку из оцинковки с тремя типами воронок: традиционной с широкой горловиной и более современными: накладной и проходной

  • Водосточная система из оцинкованной стали толщиной 0,6-0,7 мм с полимерным покрытием, форма изделий круглая либо прямоугольная.

Система из металла с цинково-полимерным покрытием. Хорошо видно, как можно объединить водостоки на сложных кровлях

Покупателю предлагается на выбор множество цветов, которые могут точно соответствовать кровле из металлочерепицы. Выглядит такая ливневка аккуратно, точность изготовления изделий высокая, есть возможность заказывать индивидуальные изделия. Срок службы 25-50 лет в зависимости от типа металла.

В процессе монтажа нужно оберегать сталь от царапин.

  • Водостоки из меди, алюминия и стали с цинк-титановым покрытием пока у нас, скорее, экзотика.

Водосток из меди со временем потемнеет и покроется пленкой малахитового оттенка Кроме изделий из цельной меди, выпускаются системы из стали с медным гальваническим покрытием

  • Пластиковые системы слива в зависимости от конструкции могут соединяться двумя разными способами: клеевым либо с помощью резиновых уплотнителей. Трубы самых разнообразных конфигураций, цветовая палитра небогата. Срок службы до 30 лет.

Пластиковая ливневая система имеет самый аккуратный вид и лучшую герметизацию стыков.

Несомненные плюсы: простота монтажа, малый вес, наилучшая герметичность среди всех систем, аккуратный внешний вид, умеренная стоимость.

Минус: пластик боится экстремальных морозов, более хрупок, чем сталь и может быть поврежден снегосходом.

Необходимо составить схему кровли, изначально определить два момента: расположение воронок и диаметр водостоков. Чаще встречаются водостоки диаметрами 8, 10 и 12,5 см.

Расстояние между воронками не должно превышать 24 метров. Оптимальный вариант 8-12 метров, чтобы общий уклон желобов не был слишком велик. Нужно проверить способность трубы отвести воду. Расставив воронки на схеме, кровлю необходимо условно разделить на участки, обслуживаемые теми или иными водостоками. На один квадратный (в горизонтальной проекции, а не по площади) метр крыши должно приходиться 1,5 см2 площади сечения воронки и водостока. К примеру, труба диаметром 10 см имеет площадь сечения 78,5 см2 и способна отвести ливневой сток с кровли, горизонтальная проекция которой составляет 52 м2. Для засушливых районов и регионов с высоким уровнем осадков делают поправки.

Примерно такой план нужно начертить, проставить размеры и обсчитать площади участков слива на каждый водосток

Имея общую схему, можно обратиться к поставщикам, менеджер поможет составить калькуляцию. Либо скачать или воспользоваться онлайн программой для расчета водосточки на сайте производителя.

Существует два типа крепления горизонтальных желобов:

  • Первый — с помощью металлических крюков, которые монтируются на основание кровли. Кронштейны нужно закрепить до того, как будет уложено покрытие кровли. Такой вариант надежен, его необходимо применять для тяжелых желобов, в снежных регионах. Крюки заводят на основание кровли на разное расстояние, дабы обеспечить необходимый уклон желоба. Места расположения воронок должны быть определены заранее.

Кронштейны желобов крепятся сверху основания кровли. Для всех монтажных работ следует использовать только саморезы

  • Второй вариант — кронштейны фиксируются к лобовой (торцевой) доске или стропилам. Решение менее надежно, большим усилием шурупы можно вырвать. К тому же такие крюки-держатели применяют для пластиковых систем, сами они тоже сделаны из полимера. В большинстве моделей держатели рассчитаны на установку только на строго вертикальную поверхность. Монтаж их к лобовой доске прост, удобен, производится в любое время после того, как готова крыша, подшиты карнизные свесы. Уклон желоба достигается установкой держателей на разной высоте. Можно рекомендовать в тех случаях, когда нет опасности снегосхода с кровли.

Кронштейны водостока крепятся на вертикальную поверхность лобовой доски

Правила установки кронштейнов ↑

Итак, начинаем с монтажа кронштейнов. Для первого варианта (крепим на основание кровли) крюк-кронштейн необходимо предварительно изогнуть в соответствии с наклоном кровли.

Монтаж кронштейнов на основание кровли. Необходимо соблюдать общий уклон и не забывать контролировать положение крюков уровнем

Сначала крепим кронштейны, которые будут поддерживать воронки. Затем делим промежутки между водосточными трубами на минимальное расстояние между крюками (0,6 для пластика и 0,9 м для металла). Разметив, натягиваем шнур для того, чтобы дать равномерный уклон желобов к сливным воронкам.

Монтаж горизонтальных элементов и установка колена ↑

В некоторых системах сначала монтируют воронки, в других, наоборот, сначала желоб. Разметку начинают от воронки. Длина желобов чаще 3 либо 4 метра, крайние в линии желоба приходится обрезать. Пластик режут ножовкой, металл — только качественными ножницами для металла. Ни в коем случае не болгаркой, иначе сталь начнет быстро ржаветь. Завершает линию желобов заглушка; соединитель либо поворот внутренний или наружный.

Полный процесс монтажа ливневки. Нельзя забывать о соблюдении правил техники безопасности

Соединения желобов могут быть различными: на уплотнителях, бесклеевые, клеевые, герметизируемые силиконом. Необходимо руководствоваться инструкцией. Как правило, воронка устанавливается с учетом возможных температурных расширений, то есть стык имеет зазор для деформаций. Это нужно учитывать сразу.

Чтобы перейти от воронки к вертикальному водостоку, необходимо установить два колена и один прямой участок. Расстояние водостока и нижнего колена до стены определяется производителем.

Таким образом можно узнать необходимую длину прямого участка колена

Установка водостоков не составляет никакой сложности. Как правило, они имеют длину 4 метра, легко стыкуются.

Если отвод воды от дома осуществляется поверхностно, на отмостку, в нижней части водостока ставим обычный отмет — колено с большим выносом под углом в 45°.

Слив направляет воду в сторону от здания, а нижний край трубы следует расположить на 15-20 см выше

В случае, если территория оборудована подземной ливневой системой, водосток можно ввести сразу в ливневой колодец. Наилучшим образом соответствуют этому варианту круглые трубы пластиковых водостоков.

Если водосток планируется заводить в ливневой колодец, лучшим выбором будут круглые трубы диаметром 10 см

  • Существует множество различных типов, марок и разновидностей водосточных систем. При общей схожести, они различаются в деталях. В процессе монтажа необходимо изучить и держать при себе руководство по выполнению работ, которое можно получить у дилера либо скачать с сайта производителя.
  • В снежных районах обязательно выполнение мероприятий по снегозадержанию для скользких типов кровли (все виды металлической кровли, кроме композитной). Для других типов кровли снегозадержание желательно. Обогрев желоба электрическим кабелем сведет к минимуму вероятность повреждения желоба.

Снегозадержатели обезопасят от схода снега не только людей, но и водосточную систему

Выполнить слив с крыши с использованием модульной системы по силам любому человеку, который не боится высоты и имеет минимальные строительные навыки. Особое внимание необходимо уделять точной разметке кронштейнов. Браться за устройство водоотведения с крыши из стальных оцинкованных листов без желобов, не имея опыта работ с фальцем, не стоит.

goodkrovlya.com

Водоотвод с кровли: внутренний, наружный, виды желобов

При таянии снега и особенно при обильных дождях, как нельзя остро, встанет проблема отведения воды с кровли, поскольку ее избыток рано или поздно приведет к нарушению целостности конструкции дома, вплоть до фундамента. На современном рынке нет недостатка готовых систем такого рода. Чтобы они эффективно функционировали достаточно лишь правильно соединить элементы между собой.

Типы систем водоотведения ↑

общая схема наружного водостока

Система водоотвода с кровли бывает внутренней и наружной. В основе выбора системы лежат такие параметры, как температурный режим помещений, профиль и конструкция покрытия, протяженность скатов и количество выпадающих осадков в регионе строительства.

Внутренний водоотвод с кровли предполагает расположение труб внутри здания, как правило, в некотором отдалении от стен. Он состоит из водоприемных воронок, отводных труб, стояков и выпуска. Если он грамотно установлен, то будет эффективно работать как при положительной внешней температуре, так и отрицательной. Внутренний водоотвод считается наиболее надежным вариантом удаления воды с кровель, так как положительная температура в отапливаемом строении практически исключает риск замерзания воды в стояках. Чаще всего отвод воды из такой системы выполняется в наружную сеть канализации, дождевой или общесплавной.

наружный водоотвод из алюминия

Наружный водоотвод с кровли, в свою очередь, подразделяют на:

  • неорганизованный – в этих системах отвод воды осуществляется по свесам карниза;
  • организованный – обеспечивает сброс стекающей воды через желоба к наружным водосточным трубам.

Первый вариант имеет ряд недостатков, из-за которых их предусматривают довольно редко. В частности, при подобной организации стока воды стены могут увлажняться, что приводит к снижению их теплотехнических качеств и долговечности, а образующиеся на карнизах наледи вызывают разрушение кровли. В случае организованного водоотвода минусы такого типа проявляются в значительно меньшей мере, тем не менее, вода в желобах и сливных трубах не должна замерзать, иначе вся система окажется под угрозой выхода из строя. Поэтому, если не предусмотрена установка системы антиобледенения водостоков, организованный наружный водоотвод больше подойдет для тех климатических зон, где вода в наружных элементах системы не будет замерзать. В любую систему наружного водоотвода входят подвесные и горизонтальные настенные желоба, вертикальных сливных труб и сливов, через которые вертикальные элементы водосточки соединяются с горизонтальными.

Желоб – важнейший элемент системы ↑

элементы системы водоотвода

Настенный желоб ↑

Хотя этот элемент и называют настенным, на самом деле он располагается с самого края ската, совсем близко к карнизному свесу. По конструкции это невысокие бортики в 15–20 см, которые выступают в качестве водного барьера. Лотки устанавливают под углом к свесу так, чтобы два из них, сходящиеся на самом низком уровне, нависали прямо над воронкой сливной трубы. Когда вода стекает с крыши, она ударяется в бортик и устремляется затем по пути наименьшего сопротивления, то есть в сторону воронки.

В условиях очень редких дождей угол наклона бывает незначительный – всего пару миллиметров на погонный метр желоба. Оптимальным считается угол в 15⁰ – при любом количестве выпавших осадков они не будут перехлестывать через барьер. К тому же подобная конструкция препятствует образованию сосулек и обвальному сходу снега с кровли, что, несомненно, является преимуществом. Крепеж одного лотка к другому осуществляют разными способами – двойным лежачим фальцем или клеем в зависимости от материала. К монтажу настенных желобов приступают после покрытия карнизных свесов.

Подвесной ↑

В отличие от настенного, дождевой (подвесной) желоб крепят прямо под свесом крыши и настолько плотно, чтобы набравшая некоторую скорость вода с кровли не лилась под лоток. На весу он удерживается обычно специальными крюками из металла, им придается форма, соответствующая лотку. Кронштейны, если они вынесены за верхний край стены, крепят к стропилам либо к лобовой доске, которая находится под свесом.

В первом случае прогибы кронштейнов отличаются и увеличиваются по мере приближения к месту расположения водосточных труб, как правило, к углам здания. При креплении к ветровой доске крепежные элементы просто располагают на разных уровнях, чтобы обеспечить требуемый уклон.

Угол наклона желоба в системе водостока зависит от интенсивности осадков, выпадающих в год.

Желоб, вообще говоря, не должен нигде прерываться, даже над воронкой. При монтаже в этом месте прорезают такое отверстие, чтобы его пропускной способности хватило не дать воде скопиться при большом напоре.

Расчет желобов

Обычная длина – три-четыре метра. Необходимое их количество рассчитывают, исходя из периметра крыши. Далее, проводят расчет дополнительных аксессуаров:

  • соединители – по одному на два лотка;
  • крюки – по одному на каждые 60 см его длины;
  • заглушки – для каждой конечной конструкции.

Сборка конструкции ↑

Лотки соединяют специальными элементами, в верхней части которых имеются захваты. Именно в них и закрепляются края желоба. Угловые соединения выполняют через специальные элементы под внешний и внутренний угол, то есть желоба в этих местах можно уже не распиливать и избежать лишних стыков. На участках длиной больше 18 м вместо стандартного соединения используют расширительный, по обе стороны от которого монтируют кронштейны под водосток.

Виды желобов: материал и форма сечения ↑

вид прямоугольного сечения

Могут отличаться по форме в сечении. Например,

  • полукруглые – универсальные, их можно использовать для любой крыши, и в силу этого они самые популярные. Специальная форма краев лотка обеспечивает жесткость элемента и устойчивость к механическим нагрузкам.
  • полуэллиптические – благодаря большой пропускной способности, отлично подходят для больших площадей крыш.

Различают их и по материалу изготовления. Отметим несколько самых распространенных вариантов.

взаимосвязь между формой сечения и материалом изготовления

Пластиковые. В процессе производства их покрывают акриловым или диоксид титановым слоем, повышающим их устойчивость к атмосферным воздействиям. Пластик,как правило, прокрашивают в массе, поэтому небольшие дефекты, скажем, царапины, которые со временем могут появиться на поверхности изделия малозаметны. Монтаж водостока выполняют посредством защелок, соединительных муфт, снабженных с резиновыми прокладками, или склеивания.

Стальные. Это оцинкованные изделия, покрытые полимерным материалом, невосприимчивым к коррозии, механическому воздействию и выцветанию. Широкая цветовая палитра позволяет с легкостью подбирать водосток под цвет фасада или кровли. Соединение выполняется с использованием замков или скоб, оснащенных защелками с прокладками из резины. Установку облегчают кронштейны и держатели, имеющие защелкивающуюся конструкцию.

Алюминиевые. Обычно их покрывают лаком или окрашивают в различные цвета и обеспечивают таким образом антикоррозийную защиту. Соединяют элементы системы путем заклепывания, затем уплотняют стыки силиконом, специальной пастой или клеем для алюминия.

Система слива ↑

сливная труба и колено

Понятно, что стекающая с крыши вода в конечном итоге сливается через трубы, но каким образом она туда попадает? Лотки и трубы соединяются друг с другом через своеобразный переходник – воронку. Вариантов конструкций такой детали несколько:

  • наклонная с горловиной, расположенной под углом;
  • регулируемая наклонная, положение горловины можно менять произвольно;
  • с расширительными функциями, с теми же функциями, что и аналогичный соединительный элемент.

Снизу к ее патрубку присоединяют обычную трубу с расширителем или колено, которое может обеспечить поворот на 45⁰, 60⁰ или 75⁰. Переходный элемент может состоять и из двух колен, каждый из них можно сгибать под требуемым углом.

простой слив водостокаВ середине сток можно снабдить тройником для разветвления. Нижняя часть водостока может переходить в

  • простой слив, который обеспечивает наконечник с отверстием;
  • коллектор, в этом случае монтируют насадку с тем же диаметром, что и точечный водосборник.

© 2019 stylekrov.ru

stylekrov.ru

Водоотвод с кровли

Системы водоотвода удаляют с крыши дождевые, талые воды, предупреждая тем самым возможные повреждения кровельных конструкций, стен, фундаментного основания сооружений в результате интенсивного воздействия влаги. Благодаря современным строительным материалам, технологии монтажа такие системы можно обустраивать самостоятельно.

Конструктивные особенности современных систем отведения воды с кровли

Системы кровельного водоотвода предназначены для отвода воды с поверхности кровельных конструкций, от самого сооружения в специально обустроенные дренажные системы. В конструкцию входит множество дополнительных элементов: трубы, сливные желоба, компоненты крепления. Водоотвод с кровли может быть внешним или внутренним.

Внешний водоотвод

Эту систему используют для скатных конструкций крыш. Она обустраивается на кровельных свесах. Для изготовления отдельных элементов конструкции могут применяться разные стройматериалы. Но чаще всего это металлические заготовки с полимерным покрытием, оцинкованные элементы или изделия из пластика. Каждый из перечисленных материалов имеет собственные достоинства и недостатки, поэтому при их выборе нужно учитывать последующие условия эксплуатации водосточной системы.

Полимерная водосточная система внешнего типа

Внутренний водоотвод

Система внутреннего водоотвода используется на плоских кровельных конструкциях. Она вмонтирована непосредственно в здание. На плоской поверхности специально обустраивается небольшой уклон для стока воды в нижнюю часть крыши, где обустраивается специальная водоприемная воронка. Далее вода выводится наружу по специальным металлическим или пластиковым трубопроводам, вмонтированным в здание.

Технология монтажа водоотвода на плоской кровле

Как сделать самостоятельно водоотвод на крыше загородного дома?

Конструкция системы отвода воды для плоских кровельных конструкций включает следующие элементы:

  • пластиковые (металлические) трубы;
  • водоприемные воронки;
  • соединительные, крепежные элементы.

Водосточную систему с крыши своими руками проще выполнить наружного типа. Она будет располагаться с одной стороны здания. В данном случае организовывается уклон плоской крыши до 5 градусов, в одном направлении (к желобу). Соответственно водосливной желоб имеет наклон в сторону приемной воронки.

Внутренний водосток на плоской кровле дома

Чаще всего при обустройстве водостоков плоской кровли используют конструкции внутреннего типа с дополнительным обогревом водоприемной воронки. Данный вариант конструкции при выполнении монтажных работ требует выполнения двух значимых условий:

  • необходимо спроектировать уклоны кровли так, чтобы вся дождевая, талая вода стекала к приемным воронкам внутренней водосточной системы;
  • воронки приема воды монтируются под гидроизоляционный слой, надежно прикрепляются к стяжке.

Упрощенный вариант водосточной конструкции предусматривает обустройство одной сливной воронки, ливневого водостока.

Чтобы максимально эффективно удалять с поверхности крыши воду, кроме основной водоприемной воронки необходимо обустраивать еще несколько дополнительных, вместе с трубами, подсоединяемыми к основному водосточному стояку.

Участок монтажа водоприемной воронки должен быть хорошо герметизирован, чтобы не допустить проникновение влаги под кровельное покрытие. Водоотводные трубы прокладываются в утеплительном слое, подсоединяются к стояку канализации или водосточной трубе, соединенной с дренажной системой.

Водосточная воронка для плоской крыши

Варианты водоприемных воронок

  1. Для кровельных конструкций эксплуатируемого типа (то есть на которых обустроены зоны отдыха, прочие объекты) применяются специальные воронки, обустроенные плоскими крышками, способными выдерживать массу человека.
  2. Для «зеленых» кровельных конструкций используются специальные водоприемные воронки, оборудованные защитной сеткой, предназначенной для предупреждения попадания в водосточную систему разного мусора.

Важно! При обслуживании крыши в процессе эксплуатации обязательно нужно удалять скопившийся мусор, листву деревьев, грязь, наледи. В случае обнаружения повреждений конструкции неотложно нужно выполнить ремонт. Нужно понимать, что забитая водосточная система — это одна из основных причин преждевременного выхода из строя кровельной конструкции из-за воздействия на нее атмосферных осадков!

Системы водоотведения для крыш плоского типа подразделяются на сифонные, самотечные конструкции. Первые всегда наполнены водой от самой воронки и до канализации. В данном случае откачивание воды с крыши осуществляется при помощи сифона (за счет разреженного в нем давления). Во втором случае водосток монтируется с небольшим углом наклона, вода стекает в канализацию самостоятельно.

Схема водоотвода для зеленой кровли

При обустройстве сифонной сточной системы, чтобы она эффективно функционировала, необходимо тщательно отобрать трубы, обеспечить надежную герметичность на всех соединительных участках.

Рекомендации специалистов по обустройству кровельных водоотводов

Чтобы оборудовать надежный и эффективный водоотвод с крыши, стоит учитывать при его проектировании не только лишь умеренные атмосферные осадки, но и возможные затяжные грозовые дожди.

Неблагоприятные условия также могут возникать в зимний период при резком потеплении, когда в результате таяния снега вода с крыши течет ручьями. Затем ночью заморозки, соответственно, образуются наледи, днем — снова интенсивное таяние. Именно в такие моменты выходят боком все недоработки водосточной конструкции.

Если водосток вмонтирован в саму кровлю, то наледь формируется и по краям, и внутри него, препятствуя водному потоку. В результате вода ищет свободное пространство для дальнейшего перемещения, просачивается через возможные повреждения кровельного покрытия в чердачные помещения, оказывается на потолке, стенах внутри помещений. Особенно обидно будет за недавно сделанный ремонт. Как результат, сырые потолки, пожелтевшая, потрескавшаяся побелка, отклеенные обои и т. д. А это все требует внепланового проведения ремонта, соответственно — лишние финансовые затраты!

Трубы внутреннего водостока в здании

Рекомендация! В снежных районах не стоит встраивать водосточные системы в кровельную конструкцию, особенно при использовании в качестве покрытия мелкоштучного стройматериала, например мелкой черепицы.

Как правильно заказать систему водоотвода

Предварительно рекомендуется сделать расчет элементов конструкции водоотвода, схему их размещения, необходимые крепежные элементы, и только после этого можно покупать, заказывать стройматериалы.

  • Какой формы будут водосточные трубы, желоба — особого значения не имеет, а на их площадь сечения нужно обязательно обращать внимание, так как она должна обеспечивать максимальную пропускную способность на случай самых сильных ливней.
  • При выполнении расчета водоотводов также нужно учитывать площадь поверхности крыши, угол наклона кровельных скатов, статистические показатели атмосферных осадков, выпадающих в регионе, где расположено здание.

Принято считать, что 1 см2 площади сечения водоотводной трубы позволяет отводить дождевые воды с 1 м2поверхности крыши.

Если возможность произвести подобные расчеты самостоятельно отсутствует, для этого существуют специальные организации, предоставляющие подобные услуги плюс предлагающие произвести монтаж системы отвода воды для кровельных конструкций любой сложности.

stroicod.ru

водосточная система, желоба на кровле, ливневой водоотвод

Содержание:

Водосточной системе строения отводится далеко не последняя роль. Она делает завершенным внешний вид здания и выполняет предназначенную функцию -  сбор и отвод талых и дождевых вод и со скатной  крыши, и с пологой. При этом вода отводится не только с кровли, но и от других элементов строения, например, от стен и фундамента. Правильно сделанный отвод воды с крыши позволит избежать разрушения фундамента здания и отмостки.

устройство водостока со скатных крыш

Виды водостоков

Системы водоотвода с крыши классифицируются по определенным признакам:

  • Организация водостока. Согласно этому признаку система может быть внутренней и наружной. В первом случае она встраивается в стены дома или внутри помещения, второй вид предполагает крепление элементов водостока на фасадах строений. Наружный водосток может использоваться для всех крыш со скатами, внутренний водосток на скатной крыше не устанавливается, он предназначен для организации сбора и отвода воды только на плоских перекрытиях.
  • Материал изготовления. Водосточная система может быть выполнена из пластика или металла.
  • Способ соединения элементов. Так как система состоит из нескольких элементов, то для их соединения необходимо использовать или специальный клеевой состав или резиновые уплотнители. Только в этом случае ливневые системы водоотведения с крыши могут быть надежно герметизированы.

Системы наружного типа

Наружные водосточные системы представляют собой элементы для свободного движения воды, расположенные на фасаде здания. Конструкция водостока подбирается в соответствии с конструктивными особенностями здания.

устройство водосточной системы

Устройство водосточной системы кровли наружного типа предполагает наличие следующих элементов:

  • Желоб, который устанавливается с определенным уклоном.
  • Воронка для приема воды, стекающей по желобам.
  • Сливная труба, направляющая поток воды вниз.

При установке воронок важно выдержать расстояние между ними 20-25 см, причем для нормального функционирования на одну воронку должно приходиться до 10 метров желоба.

Желоба и трубы для слива воды

Одним из элементов наружного водостока являются желоба, которые делятся на несколько видов:

  • Устройство водосточных желобов карнизного типа выполняется вдоль карнизного свеса.
  • Парапетные желоба монтируют между парапетными стенами.
  • Разжелобковые элементы предназначены для направления воды к парапетным желобам.

устройство желобов на кровле

Помимо этого желоба могут быть следующей формы:

  • Полукруглые элементы - это самый популярный вариант.
  • Прямоугольные желоба отличаются хорошей пропускной способностью, поэтому в большинстве случаев используются там, где отмечается повышенный уровень осадков.
  • Рельефный желоб способствует задержанию грязи, листьев и другого мусора, защищая весь сток.

Рассматривая сточные трубы наружного водостока скатной кровли, можно отметить, что они также могут иметь прямоугольную и круглую форму. При выборе системы важно, чтобы труба и желоб имели одинаковую геометрию.

Сечение водосточной трубы

Форма сечения водосточной трубы зависит от общей площади сбора воды, причем соотношение площади и диаметра трубы регламентируется соответствующим нормативным документом.

Согласно ГОСТ площадь сбора воды более 200 м2 подразумевает использование системы с квадратным сечением.

внутренний водосток на скатной кровле

Для поверхностей малой площади диаметр водосточной трубы подбирается по следующей схеме:

  • Площадь сбора воды менее 30 м2 должна оснащаться системой, сточная труба которой имеет диаметр 8 см.
  • Для площади, не превышающей 50 м2, достаточно установить водосток с трубой сечением 9 см.
  • Если площадь не превышает 125 м2, то водосток должен иметь трубу диаметром 10 см.

устройство водосточных желобов

Независимо от формы и размера все трубы крепятся с помощью хомутов и штырей. Эти элементы чаще всего изготовлены из металла, поэтому перед установкой их необходимо обработать антикоррозийным средством.

Материал для изготовления водосточной системы

В большинстве случаев водостоки со скатной кровли изготовляются из аналогичного материала, что и кровля. Основными материалами для этой цели можно назвать следующее:

  • Жесть с покрытием цинка.
  • Жесть с цинковым покрытием и дополнительным защитным слоем полимера.
  • Медь или алюминий.
  • Пластик.

Особенности установки желобов

Водосточная система должна устанавливаться по определенным правилам и с учетом некоторых особенностей:

  • При самостоятельной установке водосточной системы важно выдержать расстояние между стеной и сливной трубой не меньше 5 см. В противном случае стена будет постоянно контактировать с влажной трубой.
  • Водосточная система, особенно желоба, должна монтироваться с определенным уклоном в сторону воронок. Благодаря такой конструкции вода будет беспрепятственно стекать по желобу, не скапливаясь и не переливаясь через края желоба.
  • Установка скрытого водостока на скатной кровле подразумевает монтаж системы за облицовочным слоем или навесными панелями.
  • Места стыков и креплений должны быть герметичными. Для этой цели пользуются специальным клеем, методом холодной сварки и резиновыми уплотнителями.

системы водоотвода с крыши

Выбирая тот или иной вариант герметизации, следует изучить достоинства и недостатки каждого из них:

  • Резиновые элементы устойчивы к механическим воздействиям и хорошо герметизируют систему водостока. Но стоит учитывать их чувствительность к высокой и низкой температуре, а для их нормального функционирования необходима средняя температура.
  • Соединение с помощью клея также надежно и герметично, но демонтаж такой системы невозможен.
  • Холодная сварка - это наиболее надежное и герметичное соединение, но изменение линейных размеров элементов системы приводит к растрескиванию мест соединения.

Следовательно, способ стыковки элементов водостока выбирается исходя из определенных условий эксплуатации.

Технологические этапы устройства системы

Монтажные работы по устройству водостока начинаются с определенных расчетов.

  • Для начала определяют длину желобов, для этого следует здание по периметру.
  • Затем отмечаются места, где планируется размещение воронок.
  • Следующим шагом устройства системы сбора и отвода воды установка и фиксация держателей для желоба или специальных крюков. При этом следует учитывать, что крепление для пластиковых труб должно располагаться на расстоянии 60 см друг от друга. Для металлических или комбинированных систем держатели или крюки размещаются с шагом 30 см.
  • Далее выполняют крепление воронок.
  • После этого желоба укладывают в установленные держатели.
  • Теперь необходимо закрепить соединения водосточной системы. На этом этапе важно, чтобы элемент соединителя располагался в месте стыка соединяемых желобов.
  • Завершением работы является установка труб, угловых элементов и заглушек.

ливневые системы водоотведения с крыши

Выполняя соединение желобов, следует помнить, что торцы не должны плотно прилегать друг к другу, необходимо обязательное наличие температурного зазора. Особое внимание в этом плане нужно уделить металлическим элементам.

Монтаж системы водостока скатной крыши

Выбрав материал для водосточной системы, и рассмотрев этапы устройства водостока со скатных крыш, можно переходить к непосредственной установке элементов.

Началом работы можно назвать установку воронок, но это лишь в том случае, если эти элементы крепятся непосредственно на кровлю с использованием кронштейнов или других крепежных приспособлений. Когда по инструкции предполагается крепление воронок к желобам, работу следует начинать с крепления кронштейнов.

При выполнении подобных действий необходимо выдерживать расстояние между креплениями и создать определенный угол наклона. Для этого после установки первого крепления, который будет расположен на самом большом расстоянии от воронки, к нему привязывают один конец веревки. Другой ее конец фиксируют на воронке. По этому ориентиру устанавливают остальные крепежные элементы. Читайте также: "Какая водосточная система для кровли нужна – выбор оптимального варианта".

устройство водосточной системы кровли

Установив держатели, начинают непосредственное устройство желобов на кровле. Начальной точкой установки должна стать воронка. Места, где стыкуются кромки, необходимо тщательно загерметизировать, выбрав один из подходящих вариантов.

При наличии выступающих углов здания необходимо использовать специальные угловые элементы, форма которых упрощает соединение желобов в сложных местах.

Открытые торцы желобов закрывают, используя специальные заглушки.

На последнем этапе устройства водосточной системы занимаются установкой сливных труб, приняв за начальную точку закрепленную воронку. В процессе установки стоит контролировать минимальное расстояние от стены до трубы. Сливные элементы крепят к стенам с помощью хомута и муфты, располагая их с шагом 2 метра.

Установка сливных труб должна проводиться по следующим правилам:

  • Крайняя точка сливной трубы должна располагаться на расстоянии 30 см от поверхности отмостки.
  • При установке линейного водостока от отмостки до сливного элемента трубы должно быть расстояние не меньше 15 см.

Если в процессе монтажа водосточной системы возникла необходимость резки элементов, то следует придерживаться таких рекомендаций:

  • Металлические изделия не следует резать болгаркой, так как при этом нарушается слой, защищающий металл от коррозии. Чтобы избежать возникновения такой проблемы, лучше воспользоваться ножницами по металлу.
  • Для резки пластиковых элементов водостока вполне подойдет ножовка по металлу или болгарка. Выполняя какие-либо действия с элементами из пластика, необходимо контролировать температурный режим, так как с таким материалом можно работать только при плюсовой температуре.



kryshadoma.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
