Крепление рольставней к стене: Как крепятся рольставни?

Крепление рольставней

Заказ роллетных систем начинается с замеров, по результатам которых изготавливают подходящее полотно. Затем, когда изделие готово, его доставляют на место и приступают к монтажу. Если вы задумались о том, как крепить рольставни к стене, предлагаем ознакомиться с данным материалом, где этот процесс подробно описан.

Существует 2 принципиально разных типа установки: накладной и встроенный. Независимо от того, какой из них решено выбрать, крепление рольставней к стене будет осуществляться за счет крепких шурупов. Отверстия просверливают как в поверхности стены, так и на коробе и направляющих.

Крепление рольставней к стене

Перед тем, как крепить рольставни, следует разметить расположение отверстий

Итак, конструкция подготовлена, весь необходимый инструмент имеется, можно приступать к процессу установки. Крепление рольставней производится при помощи шуруповерта. Для того, чтобы правильно установить короб и направляющие, все отверстия сначала намечаются. Чтобы избежать ошибок, каркас прикладывают к проему и разметку осуществляют как на нем, так и на самих направляющих и коробе.

Направляющие могут быть прикручены как сверху, так и внутри проема, в зависимости от этого сверлится подходящая сторона. В стену вставляют дюбеля, чтобы избежать выпадения шурупов в процессе эксплуатации. Затем, когда все готово, конструкцию закрепляют в проеме.

Крепление рольставней осуществляется на шурупы

Все шурупы нужно обязательно закручивать до конца, иначе в процессе эксплуатации могут возникнуть проблемы: шляпки их могут мешать плавному движению полотна в направляющих. Сверху на них устанавливаются специальные заглушки под цвет ламелей, поэтому с виду они выглядят аккуратно. Короб закрепляется шурупами за заднюю стенку, а затем, когда установлено полотно, его закрывают защитной крышкой. Ламели вставляют в направляющие и проверяют работу конструкции.

Если роллетная конструкция оснащена автоматической системой управления, перед установкой короба обязательно проверяют исправность электроники и аккуратно подводят к двигателю провода электропитания.

Важно правильно наметить расположение частей замков, если они установлены правильно, возможность взлома роллетной системы исключается. Если выбрана автоматическая система управления, то в коробе часто устанавливают так называемый «аварийный механизм», при помощи которого поднять или опустить ставни можно вручную.

Процесс крепления рольставней – один из самых важных и требующих внимания. Доверять монтаж и установку роллетных систем, особенно с электрическим приводом двигателя, лучше профессионалам. Специально обученные монтажники проходят инструктаж и разбираются во всех тонкостях работы с разными типами систем и материалами стен (например монтаж в дерево, бетон или кирпич имеют свои особенности). Профессиональное и правильное крепление рольставней к стене – залог их долгой и бесперебойной работы.

При вызове замерщика

кружка в подарок

Акции и
предложения

Подробнее

Варианты монтажа рольставен и роллет!

Варианты монтажа

Конструкция рольставни позволяет ее крепление практически в любом допустимом варианте без потери функциональности. Она сама по себе может формировать проем или вписываться в любой проем подготовленный заранее. У рольставни обе стороны лицевые, но сама конструкция несимметрична. С одной стороны располагается короб рольставни равной ширины и высоты, который выступает вперед на расстояние от 130 до 340 мм от поверхности полотна роллеты, бывает и больше, но это скорее всего не ваш случай.

Внутри выступающего короба на вал со встроенным приводом накручивается ролетное полотно при его подъеме. При накладном монтаже короб всегда направлен от стены вперед, но конструкция может быть установлена по выбору, как с внутренней стороны проема, так и с внешней. При монтаже в сквозной проем можно произвольно выбрать сторону для размещения короба рольставни. На всех трех фото, размещенных ниже, одна и та же рольставня в одном и том же сквозном проеме изображена изнутри и снаружи закрываемого помещения.

Монтаж рольставни «на проем» (накладной или «в накладку»). Cамый простой и распространенный, он предполагает крепление рольставни на поверхность стены, являющуюся внешней плоскостью проема, в таком случае направляющие шины рольставни и ее короб полностью находятся за пределами проема и выполняют роль наличника на окне, двери, нише или шкафу. Схематичное изображение и примеры такого монтажа изображены на картинках ниже:

Крепление рольставни при монтаже «в проем» производится на внутренние боковые и верхнюю поверхности проема. Направляющие шины рольставни и ее короб вписываются в проем и служат дверной или оконной коробкой (рамой) проема, ниши или шкафа как на картинках ниже. Короб же рольставни может быть повернут в любую сторону и в несквозном проеме, но только если достаточно места для размещения его самого и манипуляций  с ним при установке.

«Комбинированный» монтаж рольставни производится в случае, если часть проема граничит с углом или выступом, а другая часть со стеной в одной плоскости с проемом, в таком случае конструкция рольставни только частично вписывается в проем, другая же ее часть выходит за его границы. Таким образом, при монтаже комбинируются с одной стороны накладной монтаж и с другой стороны – монтаж «в проем», как на схеме и левом фото ниже:

Комбинация накладного монтажа с установкой "в проем" проще, чем обычный монтаж в проем, но сложнее накладного монтажа в стандартном варианте. Выше на правом фото рольставня только выглядит смонтированной комбинированно, на самом деле она установлена в накладку вплотную к боковой стене.

В другом распространенном варианте комбинированного монтажа, короб рольставни размещается на лицевой поверхности проема, крепится в накладку в сочетании с закрепленными в проеме направляющими. Такой способ монтажа чаще всего встречается при установке рольставни в коридоре или узком помещении, например, в туалете, если роллета должна закрывать от стены до стены на всю доступную ширину. При упоре конструкции в потолок или другой ограничитель монтаж фактически является комбинированным (ниже справа на фото), хотя закрытая конструкция рольставни со стороны выглядит установленной в проем.

Комбинируются между собой любые простые и сложные виды монтажа и опытный мастер всегда может установить рольставню в требуемом варианте. Проблема лишь в увеличенной трудоемкости процесса, необходимой особой точности при замере проема, заблаговременном расчете параметров рольставни, правильном подборе крепежа и особой последовательности монтажно-сборочных операций.

В равной степени это касается и сложных вариантов монтажа, рассмотренных ниже, они делятся на два вида, чрезвычайно сложны и трудоемки, поэтому обойдутся намного дороже любой комбинации стандартных видов монтажа. В некоторых случаях, например, при установке небольших рольставен из недорогого профиля, стоимость сложного монтажа может превышать цену самой рольставни.

«Встроенный» монтаж рольставни. При реализации этого вида монтажа для короба и направляющих, вне габаритов проема, заранее предусматриваются ниши или прорезаются штробы необходимой конфигурации в стенах (боковых стенках проема)  с необходимыми зазорами, которые позже заделываются.
На фото ниже для установки рольставни заранее спроектированы углубления в гипсокартонной перегородке и предусмотрены закладки из деревянного бруса в металлическом профиле для надежного крепления направляющих шин рольставни. К потолку привинчены выносные кронштейны для фиксации крышек короба ниже уровня потолка, которые были предусмотрены заранее из-за невозможности крепления короба рольставни непосредственно к потолку и невозможности надежного крепления к гипсокартонной перегородке. Фактически, описываемая конструкция рольставни является подвесной; необходимая же надежность ее фиксации при эксплуатационных нагрузках обеспечивается закрепленными в стенах направляющими, безусловно являющимися в данном случае несущей опорой, чем и должны служить в принципе в любой конструкции.



Встроенный монтаж рольставни очень сложен и имеет множество особенностей и нюансов, поэтому его лучше согласовать заранее со специалистом еще на стадии проектирования проемов помещения и самой рольставни. Кроме того, что встроенный монтаж рольставен трудоемок и дорог, его выбор всегда создает проблемы с обслуживанием и ремонтом конструкций в последующем, что предъявляет повышенные требования к надежности и износостойкости конструкции в целом и, следовательно, прямо влияет на цену самой рольставни.

Встроенный монтаж рольставни  может комбинироваться с любым простым способом монтажа в накладку или в проем. Такой вариант  показан на фото ниже, где с одной стороны в несущей стене проделана штроба для встраивания конструкции, а с другой стороны направляющая шина и короб закреплены в накладку.



В проиллюстрированном выше случае, выбор варианта установки был продиктован необходимостью обеспечить свободный проход по лестничному пролету, таким образом, чтобы правая направляющая не сужала его и проходящие по лестнице люди не задевали ее.

Если же штроба для встроенной установки рольставни делается с обеих сторон проема и на верхней стороне проема выдалбливается ниша для короба, то в таком случае установка рольставни в сборе или отдельным блоками вообще невозможна, она собирается подетально непосредственно в подготовленном проеме, причем сборка и крепление осуществляется в строгой последовательности.

Часто за встроенный монтаж  принимают вариант установки рольставни в углубление ступенчатого проема, когда рольставня целиком или частично крепится в накладку, но в пределах  проема. Ставится она может и в заранее подготовленную нишу  сделанную по всему периметру проема специально под конструкцию рольставни. Затем ниша с установленной в нее рольставней маскируется элементами отделки, тогда конструкция выглядит встроенной в проем, фактически таковой не являясь.

Иногда рольставня ставится просто в проем и все ее выступающие элементы закрываются отделкой, что тоже только создает видимость встроенной рольставни. Перечисленные варианты, имитирующие встроенный монтаж, намного проще и дешевле, если предусмотрены заранее, и дают при этом желаемый результат, как это видно на фото ниже.



Углубление рольставни в проем чаще выбирается из соображений эстетических, чем практических и является упрощенным способом встроенного монтажа, но с теми же последующими проблемами с обслуживанием и ремонтом рольставни из-за ограниченной доступности ее конструкционных элементов.

«Выносной» монтаж производится вне одной, двух или всех трех плоскостей несущего проема на кронштейнах, уголках, закладках, подложке или их комбинациях. Такой монтаж фактически сопряжен с формирование нового проема в стороне от основного.

Это самый сложный способ монтажа, за исключением случая, когда исходный проем ровный и правильный, и рольставню необходимо лишь отставить от проема вперед с помощью подложки из дополнительного комплекта направляющих шин, закрепляемых торцом по периметру проема.

Главной проблемой монтажника при выносном монтаже, кроме обеспечения прочности самого выносного узла крепления, является необходимость соблюдать точность установки каждого из узлов. Причем выравнивание всегда требуется в нескольких плоскостях и по осям, чтобы вновь сформированный конструкцией проем был ровным и правильным.

Необходимость такого монтажа возникает в случае, когда практическое использование рольставни невозможно при стандартных вариантах крепления. Например, установке и работе рольставни препятствуют кривизна проема во всех плоскостях, элементы фасада (ниже на левом фото), конструкция дверей или окон.

Также это необходимо в случае, если вновь формируемый проем должен быть меньше основного несущего или отставлен от него с целью выравнивания или подгона под новый проект отделки помещения без капитальной перестройки входной или оконной группы. Пример выносного монтажа (на фото ниже справа), где конструкция рольставни отставлена от основного проема из-за его некондиционного уклона по вертикали и одновременно при этом она уменьшает проем до нужного размера в соответствии с требования нового проекта отделки помещения.



В дальнейшем новый проем, сформированный рольставней, отделывается таким образом, чтобы скрыть все элементы крепежа (внизу на фото слева) или самой конструкции (на нижнем фото справа), что заранее должно быть предусмотрено проектом, включая съемные панели подвесного потолка, оборудованные светильниками, которые закрывают короб, но в случае необходимости легко снимаются, открывая доступ для ремонта и обслуживания конструкции.



Во всех случаях, когда при любом виде установки рольставни доступ к конструкции частично или полностью закрывается в дальнейшем отделочными панелями, подвесным потолком, светильниками и прочими элементами интерьера и дизайна, лучше предусмотреть заранее возможность простого демонтажа и обратного монтажа этих элементов в месте их примыкания к конструкции. Желательно всегда и все элементы, закрывающие доступ к рабочей части рольставни, делать съемными, так как обычного  электротехнического лючка любого размера для обслуживания и ремонта конструкции рольставни недостаточно.

В случае вполне вероятного ремонта несъемная отделка подлежит разрушению для получения доступа к механизму рольставни , что не всегда возможно без последующего косметического ремонта проема. Это заставляет владельцев помещений откладывать ремонт или замену вышедшей из строя рольставни, чтобы совместить его с плановым ремонтом помещения, что вынуждаетдлительный срок терпеть множество неудобств, а также принимать дополнительные меры по охране помещения на все время ожидания ремонта.

Такая проблема особенно актуальна для роллет с электроприводом, который может сгореть от скачка напряжения и нарушения правил эксплуатации конструкции; или для конструкций большого размера, когда износ роллетного полотна и подвеса нередко идет ускоренными темпами из-за повышенных нагрузок на  рабочие элементы по причине большого веса полотна рольставни. Учитывая тот факт, что срок службы рольставен с периодическим сервисным обслуживанием достигает 20 лет, то большую часть проблем лучше решать еще до установки рольставни.

Способы крепления рольставней: варианты, крепежные материалы

Для маскировки коммуникаций, кладовок, бытовок в жилом, офисном помещении или в качестве перегородки можно использовать рольставни. Это устройства, состоящие из короба, направляющих и полотна из ламелей. Они придают пространству аккуратный внешний вид, защищают от пыли и шума.

Материалы изготовления

  • Алюминий и сталь. Используется для производства рольставней для наружного применения и в помещениях с повышенными требованиями безопасности. Изделия из него выдерживают любые погодные условия, не ржавеют, отличаются прочностью и износостойкостью. Поэтому при правильном уходе прослужат много лет. Главное преимущество — высокая взломостойкость.
  • Пластик. При внутренней эксплуатации ролетов их основной функцией является эстетическая. Поэтому нет необходимости устанавливать тяжёлую металлическую конструкцию. Пластиковые изделия легко решат задачу оформления интерьера. Они просты в уходе, износостойкие.

Способы крепления

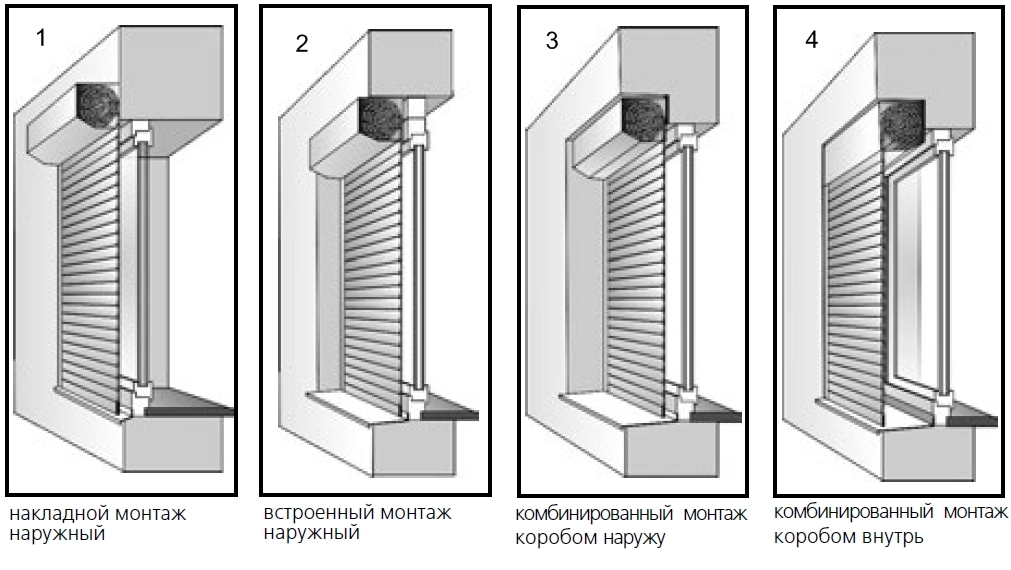

Выделяют несколько типов монтажа рольставней:

  • Накладной
    Ролет закрепляют на поверхности стены. Это самый простой и распространенный способ. В результате изделие полностью находится за пределами проёма и выглядит, как наличник на окнах.

 Накладной монтаж внутренний Накладной монтаж наружний

  • Внутренний
    Металлоконструкция закрепляется на торцы проёма. В этом случае направляющие выполняют роль рамы окна, двери или перегородки, а короб ролетов можно развернуть в любую сторону при наличии свободного пространства.
  • Комбинированный
    Выполняется в нестандартном случае, когда одна часть ниши граничит с углом или выступом, а другая — со стеной. В таком случае производится наложение изделия на поверхность с одной стороны, и встраивание в проём — с другой. Также существует вариант сочетания накладного и внутреннего монтажа, при котором направляющие устанавливаются внутрь отверстия, а короб накладывается на стену. Такой способ применяют для закрепления конструкций в узких коридорах, туалетах.

 Комбинированный монтаж внутренний Комбинированный монтаж коробом внутрь



 Комбинированный монтаж коробом наружу



  • Встроенный
    Монтаж металлоизделия осуществляется на этапе строительства.

 Встроенный монтаж внутреннийВстроенный монтаж наружний

Крепежные материалы

Для крепления рольставней к стене из бетона или цельного кирпича используют пластмассовые дюбели с гвоздём или шурупом, стальные анкеры. При установке изделий на металлические поверхности подойдут самонарезающие винты, а на деревянные — стяжки или специальные шурупы. Установку ролет должны выполнять специалисты.

Как установить рольставни - Dh-ural.ru

Работы, выполняемые при установке роллеты


Общий вид роллеты

  • короб
  • Направляющие
  • Полотно

1 Подготовка проема

Перед установкой роллеты необходимо правильно подготовить проем, в который она устанавливается. Для этого максимально точно проводят замеры проема. Необходимо, чтобы отклонения рабочих поверхностей подготовленных проемов от вертикали и горизонтали не превышали 1,5 мм на метр, но не более 5 мм. Разность диагоналей должна быть не более 5 мм. Поверхность рабочих плоскостей должна быть ровной и гладкой, без наплывов штукатурного раствора и трещин. Также измеряют толщину стен и уточняют материал стен.

2 Выбор варианта монтажа

Выбирают вариант монтажа из существующих видов монтажа: накладной монтаж (короб наружу), накладной монтаж (короб внутрь), встроенный монтаж (короб наружу), встроенный монтаж (короб внутрь), короб накладной (направляющие в проем),  короб в проем (направляющие накладные).

3 Основные требования к монтажу рольставен

Направляющие шины роллеты должны быть выставлены строго по уровню в вертикальных плоскостях проема, защитный короб ролетты — в горизонтальной плоскости проема. При этом роллета должна быть расположена симметрично относительно проема. Необходимо, чтобы короб и направляющие шины по всей длине прилегали к поверхности проема. Допускаются местные зазоры не более 5 мм. Разность длин диагоналей, замеренная по крайним точкам направляющих шин, не должна быть более 2 мм. Добиться такой установки можно с помощью металлических прокладок, устанавливаемых в области точек крепления. Выбор крепежного элемента осуществляется с учетом толщины стен и прочности материала стен (кирпичная кладка, бетон, газосиликатные блоки и т.п.). Крепежные элементы должны быть правильно и равномерно затянуты во избежание перекоса роллеты. Для стабильной работы конструкции рольставен допускается свисание одной и более ламелей. В процессе монтажа роллеты надежно закрепляются в проеме для предотвращения потенциальной опасности для жизни и здоровья людей. После завершения монтажа все швы и зазоры заделываются герметизирующими материалами

4 Монтаж роллеты

4.1 Проверьте качество подготовки проема с помощью строительных уровней.

4.2 Снимите переднюю крышку короба,  для этого  выкрутите саморезы с короба и потяните переднюю крышку на себя.

4.3 Cоберите каркас роллеты, соединив  направляющие с коробом (см. рис. 4). В случае  накладного монтажа приставьте каркас роллеты к проему. Для варианта встроенного монтажа вставьте каркас роллеты в проем. Проверьте строительным уровнем, что каркас роллеты установлен строго вертикально.

4.4 Прислоните конструкцию к стене и отметьте карандашом на направляющих и коробе отверстия для крепления каркаса роллеты к стене.

4.5 Просверлите отверстия в крышке короба и стене для крепления короба.

4.5.1 При монтаже роллеты с карданным приводом наметьте отверстие в задней крышке короба и стене для вывода элементов управления. Просверлите отверстие через паз в редукторе (см. рис. 2). Затем наметьте и просверлите отверстие в задней крышке короба и стене над шкивом для вывода ленты, шнура или корда.

4.5.2 При установке  роллеты с электроприводом наметьте и просверлите отверстие в задней крышке короба и стене под валом для вывода кабеля. Монтаж кабеля электродвигателя выполняют с загибом (см. рис. 3).

4.5.3 При установке роллеты с пружинно-инерционным механизмом отверстие для вывода элементов управления не требуется.

4.6 Снимите каркас роллеты с места монтажа. Рассверлите намеченные отверстия в стене для вывода элементов управления: для вывода кабеля электродвигателя, шнура — отверстие ∅12 мм; для вывода ленты — отверстие ∅16–18 мм; для вывода кардана, корда — отверстие ∅14–16 мм; рассверлите отверстие ∅20 мм на необходимую глубину под цилиндрический выступ кардана

4.7 Перед тем, как рассверлить отверстия в направляющих, отсоедините направляющие от короба .

4.7.1 В случае накладного монтажа наметьте отверстия на направляющих, центры которых должны располагаться по центру относительно паза в направляющей (см. рис. 19). Просверлите отверстия ∅8 мм в направляющих шинах через две стенки. Рассверлите отверстия на лицевой поверхности направляющей шины под заглушки ∅12 мм или ∅14 мм в зависимости от комплектации (см.рис.5).

4.7.2 Для встроенного монтажа наметьте отверстия на направляющих, центры которых должны располагаться по центру перегородки в направляющей (см. рис 6).

Просверлите отверстия ∅8 мм в направляющих шинах через внутренние стенки. Рассверлите отверстия во внутренней стенке направляющей шины под шляпки саморезов ∅12 мм или ∅14 мм в зависимости от комплектации (см.рис.7).

4.8 Установите направляющие устройства в пазы боковых крышек (см. рис.8)

и соберите каркас роллеты, соединив направляющие с коробом. 4.8.1 В случае накладного монтажа приложите каркас роллеты к проему (см. рис.9)

и просверлите отверстия под установку дюбелей ∅8 мм в обрамлении проема по готовым отверстиям в направляющих (. Во избежание повреждения элементов роллеты сверлильным патроном следует пользоваться удлиненными сверлами или бурами по бетону.
4.8.2 В случае встроенного монтажа вставьте каркас роллеты в проем и просверлите отверстия под установку дюбелей ∅8 мм в проеме по готовым отверстиям в направляющих (см. рис. 10).

4.9 Перед установкой дюбелей снимите каркас роллеты из проема.

4.9.1 В случае накладного монтажа установите дюбели в отверстия в стене для крепления короба и направляющих в обрамление проема (см. рис. 11).

4.9.2 При встроенном монтаже установите дюбели в отверстия в стене для крепления короба и направляющих в проеме (см. рис. 12).

4.10 Установите каркас роллеты: приставьте каркас роллеты к проему при накладном монтаже, вставьте каркас в проем при встроенном монтаже. С помощью шуруповерта закрепите саморезами каркас роллеты по отверстиям в коробе и направляющих.

4.11 При монтаже роллеты с карданным приводом установите кардан в отверстие для вывода элементов управления внутри помещения. Закрепите кардан при помощи дюбелей и саморезов. Вставьте вороток в нижнее соединение кардана. При наличии в комплектации клипсы наметьте и просверлите отверстия для ее крепления. Закрепите клипсу саморезами.

4.12 При монтаже роллеты с ленточным, шнуровым или кордовым приводом разметьте и просверлите отверстия ∅8 мм для установки дюбелей и крепления лентоукладчика (аналогичная операция производится для укладчика шнура или корда) и закрепите лентоукладчик, шнур или корд к стене саморезами. Протяните ленту (шнур, корд) из лентоукладчика (укладчика шнура или корда) в отверстие для вывода элементов управления. Закрепите ленту на шкиве, завязав узел (см. рис. 13).

4.13 При монтаже роллеты с электроприводом установите выключатель (выключатель двухпозиционный) для электропривода. При этом необходимо соблюдать требования техники электробезопасности. Настройка концевых выключателей осуществляется при помощи отвертки.

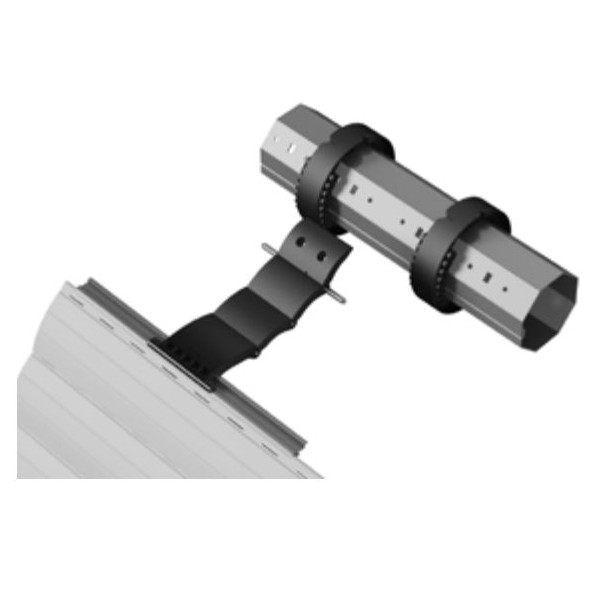

4.14 При монтаже роллеты с тяговыми пружинами вставьте тяговые пружины в верхний профиль полотна (см. рис. 14). Заправьте тяговые пружины в продольные перфорационные отверстия вала.

4.15 При монтаже роллеты с ригелями вставьте ригели в верхний профиль полотна. Сведите кольца до упора и зафиксируйте положение колец саморезами. Вал сверлить запрещено! Саморез необходимо закручивать в радиальное отверстие ригельного кольца до упора в стенку вала. Не просверлите электропривод!

4.16 Намотайте полотно роллеты на вал, потянув за ленту или вращая ручку укладчика шнура или корд (в зависимости от вида роллеты). Затем направьте полотно в направляющие и с помощью элементов управления (ленты, шнура, корда или воротка) опустите полотно вниз.

4. 17 Просверлите отверстия для крепления стопоров в концевом профиле на расстоянии 50–100 мм от направляющих. Затем установите стопоры в концевом профиле роллеты (см. рис. 15).

4.18 Установите крышку короба в паз короба и закрепите ее заклепками или саморезами.

4.19 После окончания монтажа в целях повышения защитных свойств роллеты, шляпки винтов и шурупов, крепящих направляющие и короб, рассверливаются. Технологические отверстия необходимо закрыть декоративными заглушками и заделать монтажные зазоры при помощи герметика.

Рольставни-каталог продукции

Установка рольставней своими руками - монтаж по инструкциям и видео

На сегодняшний день уже общеизвестно, что установка рольставней является оптимальным способом защитить свое имущество и жилище от проникновения. Но кроме этого это отличный способ для создания в доме уютной атмосферы. Полотно, плотно прилегающее к проему, в закрытом положении не пропускает уличный шум и солнечный свет.

В последнее время появилось множество видео по установке рольставней своими руками. Такая популярность обусловлена тем, что конструкция становится все более доступной, а осуществить ее монтаж способен даже начинающий мастер. Ничего сложного в работе нет. Потребуется лишь немного времени и внимания.

Обмер и подготовка проема под рольставни

На данном этапе работ нет существенной разницы, будете ли вы своими руками устанавливать рольставни на гаражные ворота или оконные проемы. Принцип подготовки везде одинаковый. Вам необходимо произвести обмер проема, чтобы выбрать и приобрести подходящие по размеру ламели и защитный короб.

Необходимо проверить и поверхность проема, которая должна быть ровной. Допускается отклонение между стенками или углами до 5 мм. Для проверки потребуются строительные отвесы и уровень. Если стена неровная, то ее можно оштукатурить или установить специальные накладки во время монтажа рольставней. На этом этапе необходимо также определиться с тем, каким образом будет смонтирован короб: внутри или снаружи, накладным или встроенным способом.

Сборка конструкции

Вы должны определиться с тем, каким способом управления будете пользоваться. От его особенностей будет зависеть, какой ширины делать канал для ввода управляющих элементов. Шнуровой или электропривод требует диаметра канала не менее 12 мм, а вот карданный привод работает при диаметре 20 мм. После этого производится следующий этап установки рольставень – сбор каркаса.

Каркас будущей конструкции собирают из короба и направляющих, по которым будет двигаться полотно. В местах крепления каркаса к стене делают соответствующие отверстия. Если вы осуществляете монтаж рольставни своими руками на улице, то используйте следующее правило:

  1. Первое отверстие делается в 10 см от края обреза.
  2. Последующий шаг между креплениями составляет 50 см.

Однако это правило не действует в тех случаях, когда замер и установка рольставни происходят внутри дома, например, в ванной комнате. В этом случае габариты полотна будут меньше, поэтому шаг креплений тоже уменьшится.

Завершается данный этап установки монтажом шин-прокладок. Их крепят вокруг проема. На них в будущем и осуществляется установка защитного короба.

Установка рольставней в проем

Первым монтируют защитный короб. Для этого его необходимо приложить к шине и обозначить места для сверления дюбелей. Обязательно используйте уровень и отвес, чтобы верно расположить короб на стене. В готовые отверстия вставляют дюбели и начинают регулировку затяжки крепежных элементов. На этом этапе установки самодельных рольставней важно достаточно сильно и, главное, равномерно затянуть все крепежи. Если допустить ошибку, то со временем крепления могут разболтаться, что приведет к перекосу рамы и всей конструкции. Подобные ошибки усложняют управление полотном, портят его внешний вид, порождают посторонние звуки при работе привода.

Если у вас остаются вопросы по монтажу рольставен своими руками, то вам будет полезно видео, представленное на нашем сайте. Оно позволит вам разобраться во всех тонкостях процесса. Если вы заметили некоторые щели, то их можно зашпаклевать даже после установки рамы. И теперь можно присоединять управляющие элементы.

Очень важно на каждом этапе монтажа рольставен следовать инструкции. В соответствии с ней через отверстия для управляющего элемента, которые были проделаны в самом начале, к раме подводится шнур, лента или вал. Если же вы осуществляете монтаж внутри дома, то все это вам не потребуется, поскольку управлять полотном можно при помощи простой ручки или кнопки электродвигателя.

Приступаем к сборке полотна. Для этого все имеющиеся ламели скрепляют между собой согласно имеющейся инструкции по правильной установке рольставней. Готовое полотно крепят при помощи ригелей к валу, затем устанавливают стопоры, которые будут сигнализировать о крайних положениях полотна в открытом и закрытом положении. Теперь необходимо подключить и настроить вал и управляющие элементы.

Проверка оборудования

Завершающий и самый важный этап в установке рольставен своими силами – проверка работы всей системы. Вам необходимо не менее десяти раз поднять и опустить полотно, чтобы удостовериться в том, что движению ничего не препятствует. Обязательно прислушивайтесь к посторонним звукам. Важно, чтобы полотно с легкостью перемещалось по направляющим.

Обязательно проверьте систему управления, замки и фиксаторы. Если все работает исправно, то можно, наконец, установить на защитный короб крышку, а с ламелей снять защитную пленку. Этой информации будет достаточно, чтобы вы могли понять, как для окон и гаражных ворот установить рольставни, проведя при этом весь монтаж самостоятельно (не забудьте почерпнуть полезные сведения из видео и фото). Самое время приступать к практической части.

Монтаж рольставней | РОЛЛКОМ

Установка рольставней

Установка роллет производится по двум методикам. В зависимости от них размеры рольставней тоже меняются.

Монтаж на проём

Установка рольставен на проём заключается в том, что все элементы конструкции крепятся к стенам вокруг окна или двери. Площадь конструкции увеличивается на ширину направляющих и высоту короба. Высота короба зависит от общей высоты конструкции. Чем рольставни ниже, тем меньше высота короба. Короб делают больше для того, чтобы полотно рольставней, например, для санузла вместилось внутри полностью.
С увеличением площади конструкции рольставни становятся дороже. Это единственный недостаток такого метода монтажа. Но при установке на проём не уменьшается световой просвет окна и не уменьшается высота проёма двери.

Монтаж в проём

Установка рольставен в проём заключается в установке всех элементов конструкции непосредственно в проём, т. е. на откосы. Площадь рольставней при этом равна площади проёма.
В данном случае очень важен точный и безошибочный замер, потому что даже небольшие отклонения размеров могут привести к замене рольставней или последующему ремонту.
Но у этого метода есть один серьёзный недостаток - уменьшается световой просвет проёма. Из помещения будет виден короб. В дверном проёме сверху будет короб, за него будет легко задеть головой, если проём стандартный. Ведь проём уменьшится на 20 см.

Пошаговая инструкция по монтажу

1. Разметка направляющих. При монтаже на проём направляющие сверлятся с широкой стороны: сначала сверлом диаметром 15 мм, затем 8 мм. Первое отверстие необходимо сверлить в 10 см от места стыка с коробом, последующие на расстоянии 30 см.

При монтаже в проём разметка отверстий производится в таком же порядке, как и в случае с монтажом на проём.


Сверление отверстий производится как показано на рисунке.

2. Сверление отверстий в коробе. Отверстия в коробе следует сверлить в литых боковинах для обеспечения прочности крепления рольставен. Сверление следует производить с особой осторожностью, чтобы не повредить вал привода.


3. Разметка отверстий на стене. Для этого направляющие крепятся к коробу и собранная конструкция приставляется к проёму. Короб выставляется по гидроуровню строго горизонтально, направляющие строго вертикально.
В случае установки рольставней с карданным или тросовым приводами с креплением петли и редуктора внутри помещения, необходимо наметить отверстие в стене для прокладки приводов.


4.Сверление отверстий в стене. Конструкция снимается со стены. Перфоратором сверлятся отверстия для дюбелей и приводов.


5. Установка направляющих и короба. После сверления отверстий, конструкция крепится на стене. Короб при помощи гидроуровня выставляется в строго горизонтальном положении, направляющие в вертикальном. Вся конструкция крепится дюбелями в отверстия предварительно просверленные в стене.


6. установка кардана и тросового редуктора. Внутри помещения в просверленное сквозное отверстие в стене устанавливаются приводы кардана и тросового редуктора. Тросовый редуктор и кардан устанавливаются как показано на рисунке.


7. Установка полотна. Полотно рольставней запускается через короб в направляющие. На верхнюю ламель должны быть одеты зажимы. В случае установки карданного и тросового приводов, полотно просто опускается до упора вниз и соединяется с валом.
В случае установки рольставней с пружинно-инерционным механизмом, ортогональный вал необходимо провернуть 6 оборотов в сторону полотна и вставить упорную планку, чтобы вал не вращался. Затем полотно крепится на валу и упорная планка вынимается. Проверяется работа рольставней. Если полотно не держится в верхнем положении или тяжело поднимается, то отсоедините полотно от вала и проворачивая вал настройте пружину.


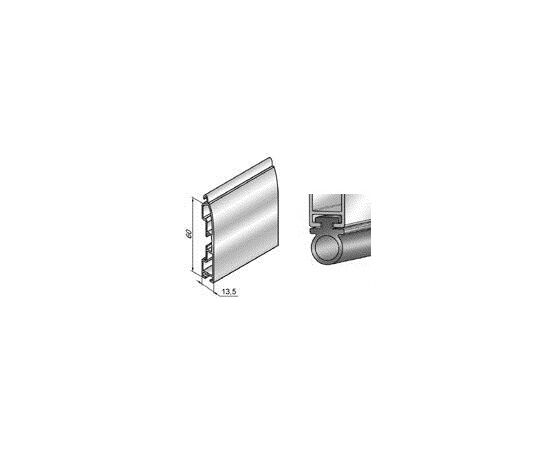

8. В случае установки полотна из экструдированного профиля, крепление полотна к валу необходимо осуществлять как показано на рисунке.

Затем в нижней ламели сверлятся отверстия для установки упоров и приворачиваются сами упоры. Они препятсятвуют полному сматыванию полотна в короб.

Короб закрывается крышкой.


9. Крышка короба закрепляется вытяжными заклёпками при помощи пистолета.
Головки болтов дюбелей рассверливаются с целью избежать отворачивания "непрошенными гостями".
Отверстия на направляющих закрываются заглушками.
Щели промазываются силиконовым герметиком.
В заключение снимается защитная плёнка.

Встроенные рольставнии ALUTECH - видеоинструкция, материалы для инженеров

Установка короба может производиться в вновь строящихся либо реконструируемых зданиях.

При строительстве нового здания установка встроенного короба должна быть запланирована на этапе проектирования. Для эффективного монтажа встроенного короба требуется проведение подготовительных работ. Подготовку проёма желательно производить до монтажа окон.

Встроенные рольставни – это не только дополнительный элемент декора здания, но и ваш комфорт внутри дома в любое время года. Между окном и роллетой образуется воздушная прослойка, которая зимой выполняет функцию «термоса» и сохраняет тепло. Вы легко сможете экономить энергоресурсы для поддержания комфортной температуры дома круглый год.

Летом роллеты в опущенном состоянии заменяют кондиционер – они не пропускают солнечные лучи и создают эффект «деревянного дома», где всегда можно спрятаться от палящей жары. И зимой, и летом ваш дом будет исполнять все ваши желания.

Устанавливая встроенные рольставни, вы становитесь полноценным хозяином своего дома и всего света. Утренние лучи солнца не потревожат вас раньше времени, так как ступенчатая защита роллет позволит наслаждаться дневным светом в том объеме, в котором вы пожелаете. Вечером роллеты создадут уютную атмосферу в вашем доме и защитят от посторонних глаз. А ночью вам гарантирован спокойный сон – роллеты обеспечивают эффективную звукоизоляцию.

Уезжая на отдых, вы можете не переживать за сохранность имущества, так как встроенные рольставни надежно защищают ваш дом или квартиру от взлома. Ваши окна будут застрахованы от вандализма и злоумышленников.

Уличная пыль также останется на роллетах, что значительно продлит срок службы ваших окон и улучшит микроклимат внутри дома. В случае пожара роллеты быстро открываются изнутри, позволяя быстро и эффективно эвакуировать людей и ценностей. Роллеты с электроприводом могут быть связаны с датчиками пожарной сигнализации и автоматически откроются при срабатывании сигнализации.

Комфортная защита вашего дома в сочетании с дополнительным декором наружных стен – это так просто! Роллеты со встроенным коробом подходят ко всем типам окон и дверных проемов, а также применяются с любым типом механического либо автоматического управления.

как установить рольставни

Необходимые инструменты

  • Рулетка, карандаш, спиртовой уровень, перфоратор, сверла 5 мм, 10 мм, 12 мм, 17 мм, 22 мм и 25 мм
  • Сверла по камню, 6 или 8 мм в зависимости от ваших винтов, саморезов, молотка и заклепочного пистолета.

Вы можете приобрести некоторые из вышеперечисленных инструментов и сверл в нашем интернет-магазине по адресу.

Инструкция по установке ручной рольставни на стене (самая сложная из всех установок)

Рулеткой и спиртовым уровнем отмерьте со стороны окна по 53 мм с каждой стороны, это место, где ваши направляющие будут сидеть на стене, отмерьте сбоку от кирпичной кладки внизу окна и вверху, чтобы вы могли проведите линию между ними, и здесь будет находиться внешний край вашей направляющей (чтобы ваша линия, которую вы рисуете, была вертикальной).

В зависимости от высоты вашей ставни, зависит от размера вашего ламбрекена (коробка, в которую все сворачивается вверху), рекомендуется измерить высоту фактического ламбрекена, который был доставлен первым, прежде чем измерять стену. . Они будут четырех размеров: 150 мм, 165 мм, 180 мм и 205 мм.

.

Теперь измерьте расстояние от верха окна до высоты только что измеренного ламбрекена, он будет 150 мм, 165 мм, 180 мм или 205 мм, и отметьте его с обеих сторон, чтобы вы могли видеть, где будет находиться верх коробки и проведите линию между ними.

Примечание: при сверлении убедитесь, что ваши крепления всегда находятся в кирпиче, а не в растворе.

Теперь Поднесите направляющую к стене и отметьте на ней наилучшее место для сверления кирпичной кладки, чтобы прикрепить направляющие к стене, которые следует закрепить примерно в 3 местах.

Теперь просверлите 6-миллиметровое отверстие в полой квадратной секции (как на рисунке выше) направляющего отверстия спереди назад.

Примечание: помните, что открытая сторона направляющей обращена в окно, поскольку это то, чем будет удерживаться занавеска при движении вверх и вниз по стеклу.

Примечание: проще положить направляющие на кусок дерева, чтобы можно было просверлить прямо.

Просверлите 3 отверстия вверху, посередине и внизу для винтов, чтобы закрепить его.

Теперь просверлите переднюю часть направляющей только в том же отверстии на глубину 10 мм, чтобы пропустить головку винта - теперь прикрутите направляющую к стене через отверстия, которые вы только что просверлили.

Теперь ножки ламбрекена можно надеть на концы ламбрекена (это серебряные ножки, входящие в комплект - они вставляются на место на каждом конце ламбрекена - они соединяют коробку с направляющими - убедитесь, что они плотно прилегают. и что сначала был снят зеленый резиновый язычок).

Сбоку ваш контроль будет измеряться от верха направляющей 15 мм и от этой точки до 15 мм, это даст вам точку доступа для вашего 25-миллиметрового отверстия доступа для вашего контроля.

Просверлите пилотное отверстие прямо в доме и делайте его медленно, чтобы не треснуть кирпичи при сверлении, будьте особенно осторожны, если у вас есть плитка до потолка, если это ванная или кухня, или вы можете взломать ее.

Сначала просверлите отверстие сверлом 12 мм, чтобы постепенно увеличить размер отверстия.

Просверлите кирпич до конца, а затем просверлите его сверлом 17 мм

повторите это с помощью сверла 22 мм, чтобы медленно увеличивать диаметр отверстия.

Затем просверлите отверстие сверлом 25 мм примерно наполовину, а затем войдите в дом и просверлите то же отверстие, но изнутри, пока не просверлите отверстие насквозь.

Выйдите на улицу и вставьте белый коньют из коробки, которую вы поставляли с гладкой направляющей ленты с прорезями, в отверстие.

Вы можете отрезать эту трубку до нужной глубины полости. Сначала вставьте ее в углубление, нарисуйте на ней карандашом и отрежьте до нужного размера.

эта трубка предназначена для того, чтобы ремешок / лента не натирали лишний раствор или кирпичи на внутренней стороне стены и не истирались.

Теперь вы можете прикрутить направляющие к стене и прикрутить к стене. Начиная с точки положения направляющей вверху, зафиксируйте середину и низ направляющей только на этом этапе, чтобы у вас все еще было некоторое движение направляющей вверху.

Снимите только переднюю крышку ламбрекена и снимите защитную пластиковую крышку с прикрепленной. поднимите заднюю часть ламбрекена на стену и переместите ножки так, чтобы они сели в верхнюю часть направляющих. После установки закрутите верхнюю часть направляющих.

В ящике для ламбрекена находится круглая нейлоновая катушка красного или черного цвета, цвет зависит от высоты створки.

На нем намотана лента / лента. Размотайте всю ленту с катушки, затем дайте ей 2–3 намотки и снова наденьте ленту на катушку.закрепите ремешок при разворачивании рулона планок, которые находятся в ящике для ламбрекенов, сдвиньте нижнюю часть ставни, называемую нижним стержнем, в верхнюю часть направляющей & Вставив направляющую, вы можете опустить занавеску в направляющие, пока она полностью не войдет.

Снова размотайте всю ленту с катушки и повторите процесс еще 2-3 намотки, чтобы снова наложить ленту на катушку. Проденьте конец ленты обратно через короб для ламбрекена в направляющую ленты с прорезью, которую вы вставили в стену ранее, убедившись, что ремешок не перекручен, иначе его будет трудно намотать, если вообще возможно.Проденьте его внутрь дома изнутри. Иногда проще прикрепить ремешок к выпрямленной плечикам, чтобы протолкнуть его сквозь стену.

Убедившись, что ремешок не перекручивается через ролик с алмазной шейкой, вдавите ролик с алмазной шейкой в ​​отверстие в стене внутри дома.

, затем Измерьте расстояние от земли на 500 мм от пола, это рекомендуемая высота для установки намоточного устройства. Четко отметьте положение точек крепления лебедки на стене, вставив шуруп в отверстия для шурупов и сделав углубление на стене с помощью шурупа.удалите 2 торцевых винта коробки намотки.

Снимите ролик, наденьте ленту на ролик, проденьте ленту через прорезь в катушке внутри намоточного устройства и завяжите на ленте узел, чтобы закрепить его. Намотайте ленту на катушку намоточного устройства и поместите ролики и катушку обратно в коробку намоточного устройства. Установите крышку намоточного устройства и 2 винта с торцевыми головками.

Теперь вы можете прикрепить моталку к стене с помощью дюбелей и шурупов, вставив ручку.

Теперь вернитесь на улицу, если все в порядке, вставьте переднюю крышку ламбрекена и приклепайте ее на место, и все готово.

, пожалуйста, присылайте нам свои завершенные фотографии, чтобы мы могли увидеть, чего вы достигли, и опубликовать их для других, чтобы вдохновить их.

Инструкция по установке рольставни (ODS) с батарейным питанием на стену (простой монтаж)

Для завершения установки заслонки с батарейным питанием требуется ряд инструментов и оборудования:

Спиртовой уровень, перфоратор и сверла -5 мм и удлиненные 10 мм, аккумуляторная дрель, отвертка с крестообразным шлицем и стальные сверла (5 мм и 10 мм), молоток, заклепочный пистолет, карандаш, рулетка, саморезы, заглушки направляющих отверстий , проволока, лестница и 2 отрезка бруса.

Некоторые из этих инструментов можно приобрести в нашем интернет-магазине.

Каждая стандартная собранная шторка ODS - батареи будет поставляться со следующими деталями: ящик для ламбрекена с собранной шторкой и механизмом, пара направляющих, трубка E-port, настенная пластина порта E, адаптер переменного тока серии E, заклепки и направляющие концевые упоры.

Подключите адаптер переменного тока E-Series к розетке и подключите его к E-Port для зарядки. Красный светодиодный индикатор загорится, показывая, что идет зарядка.

Рулеткой и спиртовым уровнем отмерьте со стороны окна по 53 мм с каждой стороны, это место, где ваши направляющие будут сидеть на стене, отмерьте сбоку от кирпичной кладки внизу окна и вверху, чтобы вы могли проведите линию между ними, и здесь будет находиться внешний край вашей направляющей (чтобы ваша линия, которую вы рисуете, была вертикальной).

В зависимости от высоты вашей ставни, зависит от размера вашего ламбрекена (коробка, в которую все сворачивается вверху), рекомендуется измерить высоту фактического ламбрекена, который был доставлен первым, прежде чем измерять стену. .Они будут четырех размеров: 150 мм, 165 мм, 180 мм и 205 мм.

.

Теперь измерьте расстояние от верха окна до высоты только что измеренного ламбрекена, он будет 150 мм, 165 мм, 180 мм или 205 мм, и отметьте его с обеих сторон, чтобы вы могли видеть, где будет находиться верх коробки и проведите линию между ними.

Примечание: при сверлении убедитесь, что ваши крепления всегда находятся в кирпиче, а не в растворе.

Теперь Поднесите направляющую к стене и отметьте на направляющей наилучшее место для сверления кирпичной кладки, чтобы прикрепить направляющие к стене, вы должны закрепить ее в трех местах.

Теперь просверлите 6-миллиметровое отверстие в полой квадратной части направляющего отверстия спереди назад.

Примечание: помните, что открытая сторона направляющей обращена в окно, поскольку это то, чем будет удерживаться занавеска при движении вверх и вниз по стеклу.

Примечание: проще положить направляющие на кусок дерева, чтобы можно было просверлить прямо.

Просверлите 3 отверстия вверху, посередине и внизу для винтов, чтобы закрепить его.

Теперь просверлите переднюю часть направляющей только в том же отверстии до 10 мм, чтобы позволить головке винта пройти сквозь направляющую, и еще 10 мм отверстие в задней части направляющей для выхода провода вашего устройства ods, чтобы он мог войдите в стену дома в той же точке на направляющей, в которой вы просверлили отверстие для ввода провода, просверлите отверстие того же размера в стене дома, чтобы провод ods mech мог пройти вниз по ножке ставни через направляющую и в стену до точки, где будет установлен eport control.

Теперь ножки ламбрекена можно надеть на концы ламбрекена (это серебряные ножки, входящие в комплект - они вставляются на место на каждом конце ламбрекена - они соединяют коробку с направляющими - убедитесь, что они плотно прилегают. и что сначала был снят зеленый резиновый язычок).

Теперь посмотрите, где внутри дома будет установлен ваш eport-телефон, помня, что у вас должен быть порт E на той же стороне, что и робот ODS, который находится внутри вашего ламбрекена.

Теперь просверлите вертикальное отверстие 10 мм в серебряной оконечной ножке для провода ODS, чтобы пройти через это отверстие, и проденьте через это отверстие двигатель ODS, установите ножку коробчатой ​​стороны на концы ламбрекена, убедившись, что вы сначала удалили зеленый выступ.

Теперь наденьте направляющие на ящик для ламбрекена и проведите провод ODS по внутренней части SQ. часть направляющей и просверлите предварительно просверленное отверстие 10 мм, которое вы просверлили как выход для него ранее. .

После того, как ставня вместе с направляющими будет на месте, попросите кого-нибудь помочь вам поднять ставню на стену, где она будет установлена, пока кто-то держит ее, вы можете протолкнуть кабель ODS через отверстие, которое вы сделали в стены, чтобы можно было установить систему управления внутри.

Примечание: выловить можно с помощью проволоки или плечиков.

, удерживая ставень на стене, используйте предварительно просверленные отверстия на направляющих, чтобы закрепить рольставни.

Вставьте порт зарядки E в настенную пластину и подключите провод ODS к клеммам на задней панели. Когда вы нажимаете кнопку «вниз» на вашем E-Port, занавеска должна начать опускаться, в противном случае поменяйте провода местами на клеммах настенной панели.

Теперь снимите E-Port с настенной пластины и закрепите настенную пластину над «выходным отверстием» провода ODS, используя 3 точки крепления, и вставьте прилагаемую крышку.Теперь вы можете вставить свой E-Port обратно в настенную пластину.

Несколько раз поверните заслонку на полный оборот вверх и вниз, чтобы убедиться, что она находится в рабочем состоянии. После того, как вы будете удовлетворены отпуск занавес вниз и у вас есть возможность сделать любое окончательное крепление напорного ящика, таких как тек винт в стену или накануне.

заклепка крышки на напорном ящике с помощью заклепок, предусмотренных и отверстия для вставки колпачков над вашими точками крепления в направляющей и аккумуляторе Установка системы завершена.

Инструкции для рольставни на стене с электроприводом (самый простой способ установки)

Все электромонтажные работы должны выполняться квалифицированным электриком. Если у вас может возникнуть проблема и вы не можете предоставить сертификат соответствия, мы не даем гарантии на ваш двигатель. По закону квалифицированный электрик должен предоставить вам эту форму после заполнения. вы можете установить ставни самостоятельно, но электрик должен их подключить.

Рулеткой и спиртовым уровнем отмерьте со стороны окна по 53 мм с каждой стороны, это место, где ваши направляющие будут сидеть на стене, отмерьте сбоку от кирпичной кладки внизу окна и вверху, чтобы вы могли проведите линию между ними, и здесь будет находиться внешний край вашей направляющей (чтобы ваша линия, которую вы рисуете, была вертикальной).

В зависимости от высоты вашей ставни, зависит от размера вашего ламбрекена (коробка, в которую все сворачивается вверху), рекомендуется измерить высоту фактического ламбрекена, который был доставлен первым, прежде чем измерять стену. .Они будут четырех размеров: 150 мм, 165 мм, 180 мм и 205 мм.

.

Теперь измерьте расстояние от верха окна до высоты только что измеренного ламбрекена, он будет 150 мм, 165 мм, 180 мм или 205 мм, и отметьте его с обеих сторон, чтобы вы могли видеть, где будет находиться верх коробки и проведите линию между ними.

Примечание: при сверлении убедитесь, что ваши крепления всегда находятся в кирпиче, а не в растворе.

Теперь Поднесите направляющую к стене и отметьте на ней наилучшее место для сверления кирпичной кладки, чтобы прикрепить направляющие к стене, которые следует закрепить примерно в 3 местах.

Теперь, когда на стене обозначена внешняя линия вашей ставни, теперь вы можете выбрать лучшую точку входа для сетевого питания и предварительно просверлить отверстие перед установкой (при необходимости), вы также можете проконсультироваться об этом со своим электриком, если вы не уверены.

Установка In-Reveal работает по тому же принципу, но ваше окно находится в горизонтальном и вертикальном положении. Тем не менее убедитесь, что они ровно горизонтальны и вертикальны - Это важно!

Измерьте глубину напорного ящика Затем из верхнего горизонтального положения рольставни, которые вы пометили на стене, измерьте это расстояние вниз с каждой стороны.Это даст вам положение для верхней части направляющей с каждой стороны окна. Для установки In-Reveal теперь вы можете отрезать направляющую точно по длине и углу подоконника.

Удерживайте направляющую в 2 отмеченных позициях. Верхнее положение направляющей (как на шаге 2) и положение вертикальной направляющей (как на шаге 1). Теперь вы можете отметить наилучшее положение для крепления направляющей к стене, и эти отметки можно перенести на другую боковую направляющую. Теперь вы можете просверлить переднюю и заднюю часть направляющей; размер сверла определяется размером используемого винта.В передней части направляющей потребуется 10-миллиметровое отверстие, в которое вставляются 10-миллиметровые цветные направляющие заглушки, которые затем закрывают точки крепления.

Для In-Reveal : крепежные отверстия просверливаются со стороны шторки на 10 мм и наружу на 5 мм. Цветной штекер 10 мм не требуется.

Коробки ламбрекена поставляется с предварительно просверленными отверстиями для прикрепления крышки головки коробки после установки. Направляющие ножки теперь можно задвинуть в нужное положение (литые под давлением ножки, которые подходят к нижнему углу каждой стороны корпуса головки и соединяют основной узел с направляющими) сначала снимите резиновые кольца, удерживающие пластиковую торцевую вставку коробки, этот конец коробки вставка помогает направлять занавес из головы коробки вниз в направляющих. Затем сдвиньте направляющие на каждую боковую ножку. Осторожно разместите рольставни на контуре, отмеченном на стене, и отметьте точки крепления.
Затем просверлите стену и вставьте дюбели, если она кладка; если это деревянная стена, просто сделайте пробное отверстие для крепежных винтов.

Осторожно поместите рольставни рядом с окном, затем протяните кабель от двигателя (если требуется) через отверстие, которое вы предварительно просверлили на шаге 1, это поможет электрику. Поднимите ставень до контура, отмеченного на стене, и затем прикрутите ее к стене.
Для настенной установки затем вставьте 10-миллиметровые цветные направляющие заглушки.

Разверните штору и поместите нижнюю планку шторы в направляющие с каждой стороны.

Обратите внимание: Занавес не сдвинется с места до тех пор, пока двигатель не получит мощность, чтобы повернуть ось.

Со стороны двигателя оси вы увидите желтую и белую кнопки. Они предназначены для установки положения останова в полностью открытое и полностью закрытое положение.

Теперь, когда обе кнопки нажаты, вы можете приступить к установке пределов «вверх» и «вниз».Было бы целесообразно начинать установку пределов с занавески в среднем положении и практиковаться в установке пределов, пока вы не будете уверены и не будете чувствовать себя комфортно с этой процедурой.

Установка нижнего предела положения:

Выключите двигатель и остановите продукт в крайнем нижнем положении. Нажимайте соответствующую кнопку ограничения на двигателе, пока кнопка не подпружинит.
Установлены нижние предельные положения.

Установка крайнего положения:

Включите двигатель и остановите продукт в крайнем верхнем положении.Нажимайте соответствующую кнопку ограничения на двигателе, пока кнопка не подпружинит.
Установлены верхние предельные положения.

Обратите внимание: Если предел высоты створки установлен неправильно, нижняя планка завесы имеет V-образный стопор нижней планки с каждой стороны, который не позволяет завесе полностью войти в напорный ящик, но это вызывает заклинивание двигателя. и остановитесь, этого следует избегать и установить верхний предел для остановки занавеса до того, как это произойдет.

Когда занавес находится в положении вниз вы будете иметь возможность зафиксировать напорный ящик к стене, то это должно быть сделано на каждой стороне через торцевую напорный ящик плиты.

Вспомогательные пружины натяжения

П-образный инструмент, входящий в комплект поставки, используется для стабилизации оси и вспомогательной пружины, когда необходимо отрегулировать количество оборотов пружины. Подтянуть пружины на нужное количество оборотов просто:

  1. Отсоедините зажимы пружины от восьмиугольной стальной оси (при этом убедитесь, что прилагаемый U-образный инструмент помещен в положение короны вспомогательной пружины). Это не позволит перемещаться.Штору можно оставить сидящей на окне и направляющими; снимать занавеску нет необходимости.
  2. В зависимости от требуемого натяжения снимите U-образный инструмент и при этом держитесь за восьмиугольную ось.
  3. Повернуть ось вперед или назад на один или любое количество необходимых полных оборотов в зависимости от того, требуется ли больше или меньше оборотов.
  4. После того, как вспомогательная пружина будет правильно натянута, поместите U-образный инструмент в положение короны вспомогательной пружины, чтобы гарантировать отсутствие движения при соединении застежек пружины.
  5. Присоединить пружинные крепления к восьмиугольной оси
  6. После подсоединения извлеките U-образный инструмент, удерживая восьмиугольную ось, и медленно отпустите ось и дайте занавеске скатиться до верхнего положения направляющих (где V-образные стопоры ударяются о вставки на конце коробки). Вспомогательная пружина теперь должна иметь правильное необходимое усилие / количество оборотов.
  7. Если штора все еще не натянута, правильно повторяйте инструкции, пока не будет найдено желаемое натяжение.

Как установить рольставни

Рольставни - это безопасный и привлекательный способ защиты вашего дома. Если у вас есть под рукой, их можно установить самостоятельно или, если хотите, это сделает за вас профессионал. В любом случае, вот основные этапы установки рольставни.

С чем поставляются рольставни?


Для установки рольставни вам потребуются некоторые вещи. С этой целью рольставни поставляются со всеми необходимыми деталями и фурнитурой, системой управления (ручной или электрической), любыми необходимыми пультами дистанционного управления и полными инструкциями по измерению размеров окон и установке ставен.Вам нужно будет предоставить основные инструменты, такие как перфоратор, отвертки, шуруповерт, заклепочник, уровень и измерительное оборудование. Для домашних мастеров также предоставляется полная поддержка.

Процесс установки рольставен


Первое, что вам нужно сделать, это измерить окно. Если вы будете монтировать ставни на стене, вам необходимо измерить ширину оконного проема, а затем добавить немного ширины направляющей (точное количество будет зависеть от самой ставни - ваш производитель сообщает вам точная ширина для добавления). Затем вам нужно измерить высоту окна, а затем добавить высоту ламбрекена. Чтобы измерить ставню, которая будет установлена ​​в окне, измерьте ширину оконного проема и вычтите немного, чтобы позволить ставне поместиться (опять же, производитель скажет вам, сколько именно вычесть). По высоте измерьте высоту оконного проема у лицевой стороны кирпичной кладки.

После того, как вы точно измерили свои окна, вы можете выбрать стиль, цвет и способ работы ставен и заказать их для доставки.Начните с распаковки всех деталей из коробки. Отметьте на направляющих ставня места, где вам нужно будет просверлить. Убедитесь, что вы входите в сплошной кирпич, а не в раствор, когда направляющие прикреплены к стене. Просверлите небольшие отверстия в полых частях направляющих. Просверлите отверстия большего размера через те же отверстия, чтобы головки винтов могли пройти сквозь них. Если в стене нет полости, вам необходимо просверлить отверстие диаметром 10 мм в задней части направляющей, чтобы соответствовать высоте настенного переключателя для управления ставнями, чтобы вы могли провести кабель двигателя через стену.

Следующий шаг - надеть ножки концевой пластины на муфту. Для стены без полости просверлите отверстие в конце коробки и проденьте провод двигателя через отверстие в полую направляющую секцию и наружу через отверстие, которое вы предварительно просверлили для кабеля. Затем вам нужно будет просверлить отверстие в стене в доме, чтобы можно было пропустить через него кабель. Если в вашей стене есть полость, все, что вам нужно сделать, это просверлить отверстие в задней верхней крышке, на которой находится двигатель, и пропустить через него провод так, чтобы он торчал в верхней части ламбрекена.Поместите направляющие, которые вы просверлили, на ножки концевой пластины и приклепайте их, чтобы удерживать на месте.

Затем удерживайте заслонку ровно и на месте. Просверлите предварительно просверленные отверстия в направляющей в бриге и используйте дюбели и шурупы, чтобы прикрепить ставень к стене. В стене с полостью просверлите отверстие в кирпичной кладке, пока не дойдете до полости, прямо над кабелем двигателя. Пропустите кабель. Просверлите соответствующее отверстие в доме и протяните кабель. Заделайте внешнюю стену силиконом.Затем вы можете прикрепить кабели к оператору (вам понадобится электрик). После установки двигателя убедитесь, что переключатель выключен, поверните заслонку в полностью опущенное положение и с помощью специального инструмента поверните самый верхний винт в головке двигателя по часовой стрелке, пока двигатель не остановится. Медленно поворачивайте против часовой стрелки, пока не достигнете желаемого нижнего положения. Повторите тот же процесс для установки верхнего положения, но используйте нижний винт в головке двигателя.

Обратите внимание, если вы устанавливаете жалюзи с электродвигателями


Если вы устанавливаете ставни, в которых в качестве операционной системы используется электродвигатель, обязательно попросите квалифицированного электрика подключать их для вас.Это может потребовать дополнительных затрат, но на самом деле это незаконно, если вы сами подключаете ставни.

Обзор установки рулонных ворот - Как установить откатные ставни


Roll-Down Обзор установки жалюзи
  1. Прокатка ставня на землю. Убедитесь, что ставни ровные и чистые. поверхность ушами вверх.
  2. Коробка измерения и он должен быть на 8 длиннее проема.Следы должны быть тоже самое.
  3. Ставь гид направляющие в нижней части корпуса коробки и поворотную заслонку. Место ставни к стене.
  4. Поместите ставень над окном на нужной высоте и на одинаковом расстоянии с каждой стороны заслонки, закрепив отверстие верхней направляющей.
  5. Держать ставень на место, выровняйте и выровняйте рольставни.Отметьте расположение других отверстий направляющей.
  6. Удостовериться ставень прижимается к стене. Отметьте вертикаль вдоль сторона торцевой крышки со стороны управления и направляющая. Отметить горизонтальная отметка в точке пересечения направляющей боковой направляющей торцевой заглушки, а также сделайте отметку в верхней части заглушки. удалять подставку и осторожно опустите створку на ровную поверхность.
  7. На вертикальную линию, которую вы только что сделали, измерьте в направлении окна 5/8 ". Если створка - это верхний выход, измерьте от верхней линии 3/4 дюйма.
  8. Однажды ставня монтируется на блочную или кирпичную поверхность, сверлить соответствующие отверстия, где они отмечены, для вставки анкеров в соответствии с местными правилами.
  9. Просверлить 3/4 " Контрольное отверстие обратите внимание при сверлении отверстия. Контрольное отверстие должно сверлить идеально ровно и прямо.
  10. Подача через конец ремешка через контрольное отверстие.
  11. Закрепите рольставни к блочной стене, отвесите и убедитесь, что она ровная.
  12. От внутри стены проверьте наличие достаточного зазора между ремешком.
  13. Удалить запасной ремень вокруг коробки корпуса и позвольте профилю ставни опустите в U-образный канал и зафиксируйте на месте.Снимаем переднюю крышку и закрепите коробку корпуса к стене с помощью 2 или более плоских головок винты.
  14. КОРОБКА КОРОБКИ СБОРКА:
    Положите кривошипно-шатунный блок на ровную поверхность. Снимаем крышку и вынимаем большая нейлоновая передача. Проденьте ремешок через конец шестерни. и завяжите надежный узел на конце ремня, а затем потяните за ремешок, чтобы вернуть узел в полость сбоку шестерни.Установить электродвигатели. Установите крышку на место и закрепите винтами.
  15. Положение он кривошипная коробка, проложите электрические провода в софит. Имеют лицензию электрический подрядчик подключает жесткие провода. Отметьте, где каждый из отверстия под винты будут. Отодвиньте оператора и установите анкеры, если нужно. Установите привод и прикрепите к стене с помощью соответствующий цвет шурупов.
  16. Сверните ставень вверх-вниз несколько раз, убедившись, что она работает.Проверьте и убедитесь, что когда заслонка находится в полностью опущенном положении, что он зафиксирован на месте.
  17. Сверните полностью поднять шторку и заменить крышку шрифта. Заткнуть все внешние края (направляющие, боковые стороны и верх коробки и U-образный канал). Быть Будьте осторожны при уплотнении контрольной стороны коробки, чтобы уплотнение не попасть на ремешок. Снимите защитную пленку с лицевой стороны обложка.Установите декоративные крышки в каждую направляющую.

Приготовьтесь сегодня! Позвоните нам, чтобы заказать:
95 4-474-3557 или 1-888-474-3555
или напишите нам, чтобы получить бесплатное предложение в вашем районе!

Рулонные ставни

Деревянные рулонные ставни Архитектурные характеристики

Мы стремимся продолжить нашу традицию предоставлять вам лучшее в индивидуальном исполнении, выборе продукции и выгодной цене. Но мы не останавливаемся на достигнутом. Мы также стремимся упростить вашу работу и сделать ее максимально простой. Приведенная ниже информация призвана упростить процесс составления спецификации и помочь выбрать рулонную дверь, которая наилучшим образом соответствует потребностям вашего клиента и требованиям приложения.

Конечно, мы всегда готовы ответить на любой вопрос или комментарий, поэтому свяжитесь с нами или свяжитесь по телефону, факсу или электронной почте.

Наши деревянные рулонные двери должны быть намотаны вверх, закончены на заводе (доступны незавершенные).Отдельные планки соединены между собой тросом из авиационной нержавеющей стали с пластиковым покрытием, закрепленным сверху и снизу. Рулонные двери Woodfold должны быть подвешены к предоставленной производителем подвесной системе намотки с использованием ручного управления, ручного рычага тента или электродвигателя. Все необходимое оборудование и материалы должны быть включены для нормальной установки.

Материалы:

Занавес, вытяжка, фасция и направляющие рельсы доступны из березы, вишни, красного дерева, клена и дуба.Доступны дополнительные лиственные породы.

Эксплуатация:

Ручной, моторизованный или кривошипный.

Отделка:

Прозрачная отделка, Специальная окраска, Специальная краска или Необработанная.

Защелка:

Замок с ключом, поворотные или скользящие болты.

Размеры компонентов:

Рейки занавеса 1/2 дюйма x 1-1 / 2 дюйма. Нижняя планка 1-5 / 8 дюймов x 5 дюймов.

Ширина:

До 12’-0 дюймов.

Высота:

До 8’-0 дюймов.

Вес:

Установленная масса составляет приблизительно 10 фунтов на квадратный фут.

Преимущества нашей заводской отделки:

В то время как другие Roll-Up двери, отделанные на стройплощадке, как правило, страдают от неприглядного пропуска верхнего, нижнего и торцевого покрытия, Woodfold настаивает на индивидуальной отделке каждой детали перед сборкой. Заводская отделка также предотвращает скопление влаги внутри древесины, что приводит к короблению и может серьезно затруднить работу и внешний вид двери.

Качество и прочность:

Наши индивидуальные двери Roll-Up могут быть отделаны прозрачным лаком, морилкой и / или красками. Для повышения прочности и долговечности каждая планка из твердой древесины индивидуально прикреплена прочными тросами из авиационной нержавеющей стали с пластиковым покрытием и закреплена сверху и снизу. Наконец, каждая дверь Roll-Up устанавливается и тестируется перед отправкой, а затем отправляется в прочных ящиках, что гарантирует, что все возможные элементы будут доставлены неповрежденными.

Кредиты LEED® и сертификация FSC:: ​​

Некоторые лиственные породы, сертифицированные FSC * (в зависимости от наличия), могут использоваться для получения баллов LEED ** или других систем оценки экологичности зданий.

Наша гарантия:

Все наши двери изготавливаются по индивидуальному заказу с учетом каждого проема и имеют гарантию от выхода из строя из-за дефектных материалов или изготовления.

Архитектурные Загрузки:

% PDF-1.3 % 1561 0 объект > endobj xref 1561 715 0000000016 00000 н. 0000016341 00000 п. 0000016681 00000 п. 0000024195 00000 п. 0000024505 00000 п. 0000024844 00000 п. 0000025031 00000 п. 0000025146 00000 п. 0000025413 00000 п. 0000025799 00000 н. 0000047222 00000 п. 0000063554 00000 п. 0000082706 00000 п. 0000102215 00000 н. 0000123076 00000 н. 0000143642 00000 н. 0000158999 00000 н. 0000178051 00000 н. 0000186914 00000 н. 0000194491 00000 н. 0000194760 00000 н. 0000195091 00000 н. 0000195121 00000 н. 0000195221 00000 н. 0000195321 00000 н. 0000195421 00000 н. 0000195567 00000 н. 0000195729 00000 н. 0000195889 00000 н. 0000196047 00000 н. 0000196207 00000 н. 0000196365 00000 н. 0000196525 00000 н. 0000196625 00000 н. 0000196725 00000 н. 0000196825 00000 н. 0000196973 00000 н. 0000197133 00000 н. 0000197233 00000 н. 0000197333 00000 н. 0000197433 00000 н. 0000197582 00000 н. 0000197742 00000 н. 0000197842 00000 н. 0000197942 00000 н. 0000198042 00000 н. 0000198189 00000 н. 0000198349 00000 н. 0000198449 00000 н. 0000198549 00000 н. 0000198649 00000 н. 0000198797 00000 н. 0000198957 00000 н. 0000199057 00000 н. 0000199157 00000 н. 0000199257 00000 н. 0000199407 00000 н. 0000199569 00000 н. 0000199731 00000 н. 0000199831 00000 н. 0000199931 00000 н. 0000200031 00000 н. 0000200180 00000 н. 0000200342 00000 п. 0000200500 00000 н. 0000200662 00000 н. 0000200762 00000 н. 0000200862 00000 н. 0000200962 00000 н. 0000201108 00000 н. 0000201264 00000 н. 0000201364 00000 н. 0000201464 00000 н. 0000201564 00000 н. 0000201714 00000 н. 0000201870 00000 н. 0000202028 00000 н. 0000202186 00000 н. 0000202286 00000 н. 0000202386 00000 н. 0000202486 00000 н. 0000202586 00000 н. 0000202686 00000 н. 0000202786 00000 н. 0000202886 00000 н. 0000203135 00000 н. 0000203293 00000 н. 0000203451 00000 н. 0000203551 00000 н. 0000203651 00000 п. 0000203775 00000 н. 0000203933 00000 н. 0000204089 00000 н. 0000204247 00000 н. 0000204405 00000 н. 0000204563 00000 н. 0000204723 00000 н. 0000204881 00000 н. 0000205039 00000 н. 0000205197 00000 н. 0000205355 00000 н. 0000205455 00000 н. 0000205555 00000 н. 0000205655 00000 н. 0000205755 00000 н. 0000205930 00000 н. 0000206088 00000 н. 0000206246 00000 н. 0000206404 00000 н. 0000206562 00000 н. 0000206722 00000 н. 0000206880 00000 н. 0000207038 00000 н. 0000207196 00000 н. 0000207354 00000 н. 0000207512 00000 н. 0000207670 00000 н. 0000207828 00000 н. 0000207986 00000 н. 0000208144 00000 н. 0000208302 00000 н. 0000208462 00000 н. 0000208620 00000 н. 0000208778 00000 н. 0000208936 00000 н. 0000209094 00000 н. 0000209252 00000 н. 0000209408 00000 н. 0000209566 00000 н. 0000209724 00000 н. 0000209882 00000 н. 0000210040 00000 н. 0000210200 00000 н. 0000210358 00000 п. 0000210516 00000 н. 0000210674 00000 н. 0000210832 00000 н. 0000210990 00000 п. 0000211090 00000 н. 0000211189 00000 п. 0000211364 00000 н. 0000211465 00000 н. 0000211566 00000 н. 0000211667 00000 н. 0000211768 00000 н. 0000211943 00000 н. 0000212101 00000 п. 0000212259 00000 н. 0000212417 00000 н. 0000212517 00000 н. 0000212616 00000 н. 0000212776 00000 н. 0000212936 00000 н. 0000213096 00000 н. 0000213256 00000 н. 0000213357 00000 н. 0000213458 00000 н. 0000213558 00000 п. 0000213658 00000 н. 0000213832 00000 н. 0000213990 00000 н. 0000214152 00000 н. 0000214252 00000 н. 0000214352 00000 п. 0000214476 00000 н. 0000214634 00000 н. 0000214734 00000 н. 0000214834 00000 н. 0000214934 00000 п. 0000215034 00000 н. 0000215134 00000 н. 0000215337 00000 н. 0000215497 00000 н. 0000215655 00000 н. 0000215813 00000 н. 0000215971 00000 п. 0000216129 00000 н. 0000216289 00000 н. 0000216447 00000 н. 0000216605 00000 н. 0000216705 00000 н. 0000216806 00000 н. 0000216907 00000 н. 0000217008 00000 н. 0000217109 00000 п. 0000217209 00000 н. 0000217436 00000 н. 0000217596 00000 н. 0000217756 00000 н. 0000217916 00000 н. 0000218076 00000 н. 0000218236 00000 п. 0000218396 00000 н. 0000218556 00000 п. 0000218716 00000 н. 0000218874 00000 н. 0000219030 00000 н. 0000219190 00000 н. 0000219291 00000 п. 0000219393 00000 н. 0000219494 00000 п. 0000219594 00000 н. 0000219694 00000 п. 0000219794 00000 н. 0000220013 00000 н. 0000220171 00000 н. 0000220271 00000 н. 0000220371 00000 н. 0000220471 00000 н. 0000220571 00000 н. 0000220671 00000 н. 0000220873 00000 н. 0000221033 00000 н. 0000221193 00000 н. 0000221353 00000 н. 0000221513 00000 н. 0000221673 00000 н. 0000221833 00000 н. 0000221993 00000 н. 0000222153 00000 п. 0000222311 00000 н. 0000222469 00000 н. 0000222627 00000 н. 0000222783 00000 н. 0000222941 00000 н. 0000223099 00000 н. 0000223257 00000 н. 0000223357 00000 н. 0000223457 00000 н. 0000223557 00000 н. 0000223657 00000 н. 0000223829 00000 н. 0000223989 00000 н. 0000224149 00000 н. 0000224309 00000 н. 0000224467 00000 н. 0000224627 00000 н. 0000224787 00000 н. 0000224947 00000 н. 0000225107 00000 н. 0000225269 00000 н. 0000225429 00000 н. 0000225529 00000 н. 0000225629 00000 н. 0000225751 00000 н. 0000225909 00000 н. 0000226009 00000 н. 0000226109 00000 н. 0000226209 00000 н. 0000226357 00000 н. 0000226514 00000 н. 0000226614 00000 н. 0000226714 00000 н. 0000226814 00000 н. 0000226963 00000 н. 0000227121 00000 н. 0000227279 00000 н. 0000227437 00000 н. 0000227597 00000 н. 0000227755 00000 н. 0000227932 00000 н. 0000228090 00000 н. 0000228248 00000 н. 0000228406 00000 н. 0000228566 00000 н. 0000228726 00000 н. 0000228886 00000 н. 0000229044 00000 н. 0000229202 00000 н. 0000229362 00000 н. 0000229520 00000 н. 0000229678 00000 н. 0000229838 00000 п. 0000229938 00000 н. 0000230038 00000 н. 0000230138 00000 н. 0000230288 00000 н. 0000230444 00000 н. 0000230604 00000 н. 0000230762 00000 н. 0000230922 00000 п. 0000231082 00000 н. 0000231182 00000 н. 0000231282 00000 н. 0000231406 00000 н. 0000231566 00000 н. 0000231666 00000 н. 0000231766 00000 н. 0000231866 00000 н. 0000232016 00000 н. 0000232176 00000 н. 0000232336 00000 н. 0000232436 00000 н. 0000232536 00000 н. 0000232636 00000 н. 0000232786 00000 н. 0000232944 00000 н. 0000233104 00000 п. 0000233204 00000 н. 0000233304 00000 н. 0000233404 00000 п. 0000233549 00000 н. 0000233707 00000 н. 0000233807 00000 н. 0000233907 00000 н. 0000234007 00000 н. 0000234153 00000 п. 0000234311 00000 п. 0000234411 00000 н. 0000234511 00000 п. 0000234611 00000 п. 0000234756 00000 п. 0000234914 00000 н. 0000235014 00000 н. 0000235114 00000 п. 0000235214 00000 п. 0000235364 00000 н. 0000235524 00000 н. 0000235683 00000 п. 0000235783 00000 н. 0000235883 00000 п. 0000235983 00000 п. 0000236129 00000 н. 0000236291 00000 н. 0000236391 00000 п. 0000236491 00000 н. 0000236591 00000 н. 0000236738 00000 н. 0000236896 00000 н. 0000237052 00000 н. 0000237212 00000 н. 0000237370 00000 п. 0000237470 00000 н. 0000237570 00000 н. 0000237670 00000 н. 0000237820 00000 н. 0000237980 00000 п. 0000238138 00000 п. 0000238238 00000 п. 0000238338 00000 н. 0000238438 00000 н. 0000238583 00000 н. 0000238758 00000 н. 0000238916 00000 н. 0000239072 00000 н. 0000239172 00000 н. 0000239272 00000 н. 0000239372 00000 н. 0000239520 00000 н. 0000239678 00000 н. 0000239836 00000 н. 0000239936 00000 н. 0000240036 00000 н. 0000240136 00000 н. 0000240282 00000 н. 0000240440 00000 н. 0000240540 00000 н. 0000240640 00000 н. 0000240740 00000 н. 0000240890 00000 н. 0000241048 00000 н. 0000241206 00000 н. 0000241364 00000 н. 0000241464 00000 н. 0000241564 00000 н. 0000241664 00000 н. 0000241814 00000 н. 0000241972 00000 н. 0000242130 00000 н. 0000242288 00000 н. 0000242446 00000 н. 0000242606 00000 н. 0000242766 00000 н. 0000242926 00000 н. 0000243086 00000 н. 0000243244 00000 н. 0000243402 00000 н. 0000243562 00000 н. 0000243722 00000 н. 0000243880 00000 н. 0000244038 00000 н. 0000244196 00000 н. 0000244354 00000 н. 0000244508 00000 н. 0000244666 00000 н. 0000244824 00000 н. 0000244980 00000 н. 0000245138 00000 н. 0000245296 00000 н. 0000245454 00000 н. 0000245612 00000 н. 0000245770 00000 н. 0000245928 00000 н. 0000246088 00000 н. 0000246246 00000 н. 0000246404 00000 н. 0000246560 00000 н. 0000246718 00000 н. 0000246878 00000 н. 0000247036 00000 н. 0000247194 00000 н. 0000247352 00000 н. 0000247452 00000 н. 0000247552 00000 н. 0000247652 00000 н. 0000247799 00000 н. 0000247957 00000 н. 0000248115 00000 н. 0000248273 00000 н. 0000248431 00000 н. 0000248589 00000 н. 0000248747 00000 н. 0000248905 00000 н. 0000249065 00000 н. 0000249223 00000 н. 0000249381 00000 н. 0000249537 00000 н. 0000249695 00000 н. 0000249855 00000 н. 0000250017 00000 н. 0000250175 00000 н. 0000250335 00000 п. 0000250499 00000 н. 0000250659 00000 н. 0000250821 00000 н. 0000250979 00000 н. 0000251139 00000 н. 0000251301 00000 н. 0000251461 00000 н. 0000251621 00000 н. 0000251781 00000 н. 0000251939 00000 н. 0000252099 00000 н. 0000252261 00000 н. 0000252419 00000 н. 0000252577 00000 н. 0000252677 00000 н. 0000252777 00000 н. 0000252877 00000 н. 0000253026 00000 н. 0000253184 00000 н. 0000253342 00000 п. 0000253504 00000 н. 0000253662 00000 н. 0000253822 00000 н. 0000253980 00000 н. 0000254138 00000 н. 0000254296 00000 н. 0000254454 00000 н. 0000254612 00000 н. 0000254770 00000 н. 0000254928 00000 н. 0000255088 00000 н. 0000255250 00000 н. 0000255408 00000 н. 0000255568 00000 н. 0000255728 00000 н. 0000255890 00000 н. 0000256048 00000 н. 0000256208 00000 н. 0000256366 00000 н. 0000256526 00000 н. 0000256684 00000 н. 0000256844 00000 н. 0000257002 00000 н. 0000257162 00000 н. 0000257322 00000 н. 0000257422 00000 н. 0000257522 00000 н. 0000257622 00000 н. 0000257769 00000 н. 0000257931 00000 н. 0000258093 00000 н. 0000258255 00000 н. 0000258411 00000 н. 0000258571 00000 н. 0000258731 00000 н. 0000258889 00000 н. 0000259051 00000 н. 0000259211 00000 н. 0000259371 00000 н. 0000259531 00000 н. 0000259691 00000 п. 0000259849 00000 н. 0000260007 00000 н. 0000260165 00000 н. 0000260323 00000 н. 0000260481 00000 н. 0000260639 00000 п. 0000260795 00000 н. 0000260953 00000 п. 0000261109 00000 н. 0000261267 00000 н. 0000261425 00000 н. 0000261583 00000 н. 0000261741 00000 н. 0000261899 00000 н. 0000262057 00000 н. 0000262215 00000 н. 0000262373 00000 н. 0000262531 00000 н. 0000262691 00000 н. 0000262849 00000 н. 0000263007 00000 н. 0000263167 00000 н. 0000263327 00000 н. 0000263485 00000 н. 0000263645 00000 н. 0000263803 00000 п. 0000263963 00000 н. 0000264121 00000 п. 0000264280 00000 н. 0000264440 00000 н. 0000264600 00000 н. 0000264760 00000 н. 0000264920 00000 н. 0000265080 00000 н. 0000265240 00000 н. 0000265400 00000 н. 0000265560 00000 н. 0000265718 00000 н. 0000265878 00000 н. 0000266038 00000 н. 0000266198 00000 н. 0000266358 00000 н. 0000266516 00000 н. 0000266676 00000 н. 0000266836 00000 н. 0000266996 00000 н. 0000267156 00000 н. 0000267316 00000 н. 0000267474 00000 н. 0000267634 00000 н. 0000267794 00000 н. 0000267954 00000 н. 0000268054 00000 н. 0000268153 00000 п. 0000268313 00000 н. 0000268471 00000 п. 0000268629 00000 н. 0000268787 00000 н. 0000268945 00000 н. 0000269103 00000 п. 0000269261 00000 н. 0000269419 00000 п. 0000269577 00000 н. 0000269735 00000 н. 0000269895 00000 н. 0000270055 00000 н. 0000270215 00000 н. 0000270375 00000 н. 0000270533 00000 п. 0000270633 00000 н. 0000270733 00000 н. 0000270833 00000 п. 0000270979 00000 п. 0000271137 00000 н. 0000271295 00000 н. 0000271455 00000 н. 0000271613 00000 н. 0000271771 00000 н. 0000271929 00000 н. 0000272087 00000 н. 0000272245 00000 н. 0000272403 00000 н. 0000272561 00000 н. 0000272719 00000 н. 0000272879 00000 н. 0000273039 00000 н. 0000273198 00000 н. 0000273356 00000 н. 0000273514 00000 н. 0000273672 00000 н. 0000273830 00000 н. 0000274007 00000 н. 0000274167 00000 н. 0000274327 00000 н. 0000274487 00000 н. 0000274647 00000 н. 0000274807 00000 н. 0000274967 00000 н. 0000275127 00000 н. 0000275285 00000 н. 0000275445 00000 н. 0000275605 00000 н. 0000275765 00000 н. 0000275925 00000 н. 0000276085 00000 н. 0000276245 00000 н. 0000276403 00000 н. 0000276579 00000 н. 0000276739 00000 н. 0000276899 00000 н. 0000277059 00000 н. 0000277219 00000 н. 0000277379 00000 н. 0000277539 00000 н. 0000277701 00000 н. 0000277861 00000 н. 0000278021 00000 н. 0000278180 00000 н. 0000278340 00000 н. 0000278500 00000 н. 0000278660 00000 н. 0000278818 00000 н. 0000278976 00000 н. 0000279134 00000 н. 0000279309 00000 н. 0000279469 00000 н. 0000279629 00000 н. 0000279787 00000 н. 0000279945 00000 н. 0000280105 00000 н. 0000280267 00000 н. 0000280427 00000 н. 0000280583 00000 н. 0000280743 00000 н. 0000280903 00000 н. 0000281063 00000 н. 0000281223 00000 н. 0000281383 00000 н. 0000281543 00000 н. 0000281701 00000 н. 0000281878 00000 н. 0000282038 00000 н. 0000282198 00000 н. 0000282352 00000 п. 0000282510 00000 н. 0000282670 00000 н. 0000282830 00000 н. 0000282992 00000 н. 0000283152 00000 п. 0000283312 00000 н. 0000283472 00000 н. 0000283632 00000 н. 0000283792 00000 н. 0000283950 00000 н. 0000284108 00000 н. 0000284266 00000 н. 0000284426 00000 н. 0000284586 00000 н. 0000284746 00000 н. 0000284906 00000 н. 0000285066 00000 н. 0000285226 00000 п. 0000285386 00000 н. 0000285546 00000 н. 0000285706 00000 н. 0000285866 00000 н. 0000286026 00000 н. 0000286186 00000 п. 0000286344 00000 п. 0000286504 00000 н. 0000286662 00000 н. 0000286822 00000 н. 0000286980 00000 н. 0000287138 00000 н. 0000287296 00000 н. 0000287454 00000 н. 0000287614 00000 н. 0000287772 00000 н. 0000287934 00000 п. 0000288090 00000 н. 0000288248 00000 н. 0000288406 00000 н. 0000288564 00000 н. 0000288664 00000 н. 0000288764 00000 н. 0000288864 00000 н. 0000289013 00000 н. 0000289173 00000 н. 0000289273 00000 н. 0000289373 00000 п. 0000289473 00000 н. 0000289623 00000 н. 0000289783 00000 н. 0000289943 00000 н. 00002

00000 п. 00002
00000 н. 00002
00000 н. 00002

00000 н. 0000290561 00000 п. 0000290707 00000 н. 0000290865 00000 н. 0000291023 00000 н. 0000291183 00000 н. 0000291283 00000 н. 0000291383 00000 н. 0000291483 00000 н. 0000291629 00000 н. 0000291789 00000 н. 0000291949 00000 н. 0000292109 00000 н. 0000292269 00000 н. 0000292429 00000 н. 0000292591 00000 н. 0000292753 00000 н. 0000292913 00000 н. 0000293073 00000 н. 0000293229 00000 н. 0000293389 00000 н. 0000293547 00000 н. 0000293707 00000 н. 0000293807 00000 н. 0000293907 00000 н. 0000294007 00000 н. 0000294155 00000 н. 0000294313 00000 н. 0000294471 00000 н. 0000294631 00000 н. 0000294791 00000 н. 0000294951 00000 н. 0000295111 00000 п. 0000016131 00000 п. 0000014895 00000 п. трейлер ] / Назад 6609600 / XRefStm 16131 >> startxref 0 %% EOF 2275 0 объект > поток hVohe rMKB $ c2 / # jf # 8fc @ (s8F3loJSZP (HT [KҬ "insA ڭ i0 ?.i '~~ 1p

Как установить рольставни с батарейным питанием | Рольставни

Шаг 7.

В конце заслонки с ODS вы увидите, что направляющая ножка имеет отверстие, которое необходимо просверлить насквозь. Снимите заднюю заклепку и протяните кабель через направляющую, а затем вниз по направляющей к отверстию для выхода кабеля. Затем замените снятую заклепку.

Шаг 8.

Осторожно поместите рольставни рядом с окном.Через отверстие для кабеля в стене вставьте кусок провода, затем прикрепите кабель от двигателя к проводу и начните протягивать кабель в дом. Поднимите рольставни до контура, отмеченного на стене, и затем прикрутите ее к стене.

Установка на стене: Затем вставьте 10-миллиметровые цветные направляющие заглушки.

Шаг 9.

Разверните завесу и поместите нижнюю планку завесы в направляющие с каждой стороны - они встанут на место со щелчком.

Обратите внимание: Завеса не сдвинется с места до тех пор, пока у двигателя не будет мощности, чтобы повернуть ось.

Шаг 10.

Теперь кабель можно вставить в настенную пластину и прикрепить к стене.
Когда контроллер полностью зарядится, поместите его в настенную пластину и проверьте работу шторки. Если занавес движется в направлении, противоположном указанному стрелкой, поменяйте местами провода на настенной пластине.
Рольставни размером менее 4 квадратных метров оснащены аккумуляторным двигателем L10, этот двигатель установлен на заводе, автоматически остановится в полностью закрытые и открытые позиции.
При нажатии центральной кнопки на контроллере он остановится в любом желаемом положении.

Если ваши рольставни имеют размер более 4 квадратных метров, они будут оснащены аккумуляторным двигателем T20 или T35, этот аккумуляторный двигатель требует установки пределов остановки вверх и вниз.
Инструкции по настройке пределов подъема и опускания аккумуляторного двигателя T20 и T35.

Обратите внимание: Система блокировки ящика должна быть установлена ​​в правильное положение. Прочтите
Система запирания ящиков и система запирания планок

Шаг 11.

Когда занавес находится в положении вниз вы будете иметь возможность зафиксировать напорный ящик к стене, то это должно быть сделано на каждой стороне через торцевую напорный ящик плиты.

Шаг 12.

Rivet головка крышки коробки и вы сделаны!

% PDF-1.4 % 3672 0 объект> endobj xref 3672 78 0000000016 00000 н. 0000004327 00000 н. 0000004477 00000 н. 0000005169 00000 н. 0000005283 00000 п. 0000005395 00000 н. 0000008758 00000 п. 0000011759 00000 п. 0000014677 00000 п. 0000018920 00000 н. 0000022608 00000 п. 0000025725 00000 п. 0000026379 00000 п. 0000026821 00000 п. 0000027099 00000 п. 0000027711 00000 п. 0000027988 00000 н. 0000028458 00000 п. 0000033615 00000 п. 0000037766 00000 п. 0000043125 00000 п. 0000045802 00000 п. 0000045831 00000 п. 0000046196 00000 п. 0000046294 00000 п. 0000046442 00000 н. 0000046688 00000 п. 0000047035 00000 п. 0000047160 00000 п. 0000047308 00000 п. 0000047663 00000 п. 0000047761 00000 п. 0000047909 00000 п. 0000048279 00000 н. 0000048377 00000 п. 0000048525 00000 п. 0000048902 00000 н. 0000049145 00000 п. 0000049268 00000 п. 0000049426 00000 п. 0000049752 00000 п. 0000049850 00000 п. 0000049998 00000 н. 0000050310 00000 п. 0000050661 00000 п. 0000050955 00000 п. 0000051104 00000 п. 0000051252 00000 п. 0000051578 00000 п.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
