Кран маевского ключ сделать самому – Кран маевского для чугунных радиаторов старого образца. Кран Маевского — простой способ спустить воздух в радиаторе отопления. Где необходимо устанавливать автоматический краник

Что такое кран Маевского

Кран для отвода воздуха — это элемент запорной арматуры, конструкция которого выполнена таким образом, что позволяет, не перекрывая систему отопления, удалять воздух из нее путем выкручивания ручным способом винта с коническим торцом.

Термин «кран» не совсем подходит под определение устройства, так как оно не рассчитано на запирание канала прохождения жидкости. Кран Маевского – это клапан и одновременно датчик, с помощью которого человек сам спускает воздух. Устройство такого типа работает при условии наличия давления в системе.

Понятие крана Маевского встречается только в отечественных неспециализированных источниках. Профессиональная, а также зарубежная литература называет этот прибор воздушным клапаном игольчатого типа для радиаторов. Они бывают разной формы, но внутренним устройством не отличаются принципиально.

Область применения

Каждый узел отопительной системы может скапливать воздух, особенно он задерживается в местах с резкими поворотами, перепадах трубопровода сверху вниз, в области изменения сечения с большего на меньшее, в радиаторах.

Все эти участки нужно развоздушивать, в чем прямое назначение крана Маевского. Но не везде удобно его монтировать.

Основная сложность, что кран должен обслуживаться человеком, поэтому его принято врезать в те места отопления, куда легко добраться и где ничто не мешает работе с отверткой. Основные точки установки:

• Радиаторы отопления. Подходит кран Маевского для чугунных радиаторов, стальных и дюралюминиевых.
• Самодельные стальные отопительные регистры.
• Расширительный бак герметичной отопительной системы.
• Полотенцесушитель водяной.
• Верхняя точка отопления, например, тупики стояков, где может накапливаться воздух.

Кроме крана Маевского, обязательно система должна быть снабжена автоматическими развоздушивающими клапанами. Это связано с применением циркуляционных насосов, которые принудительно перегоняют теплоноситель. Вместе с ними воздушные пробки будут дрейфовать по контуру, и игольчатым клапаном поймать их просто нереально.

Как устроен кран

Кран Маевского устройство имеет довольно простое. Он состоит из:

• корпуса;
• винта запорного.

Корпус (основание) изготовлен из латуни или бронзы. Снаружи он имеет резьбу для присоединения к точкам отопительной системы. Резьба обычно на полдюйма либо три четверти, но иногда встречаются дюймовые резьбы. Также на кране предусмотрен шестигранник под рожковый ключ для возможности установки и демонтажа. Внутри корпуса нарезана резьба, которая оканчивается гладким конусом. Также имеются два отверстия: одно калибровочное для входа воздуха из системы, другое спускное.

Винт изготовлен из нержавеющей стали и имеет резьбу с мелким шагом. Он снабжен головкой обычно со шлицом под плоскую отвертку. Иногда головка сделана таким образом, что ее удобно вращать пальцами. С другой стороны винта, там, где оканчивается резьба, имеется конус. Он тщательно отшлифован, чтобы, совмещаясь с конусом в корпусе, не пропускать воду.

Иногда корпус может быть дополнен пластиковой муфтой, которая свободно вращается вокруг него. В этом случае спускное отверстие находится в муфте. Оно совмещено с каналом в корпусе. Это дает возможность отводить воздух в любую сторону, поворачивая муфту. Таким образом, проводя развоздушивание системы, можно не забрызгать стены или ценные предметы водой.

Принцип действия

Принцип работы крана Маевского основан на свойстве воздуха из-за его меньшей плотности подниматься вверх. Вода вытесняет воздух, и он скапливается в таких местах, как различные отводы, тупики, нередко делая здесь воздушные пробки. Вот эти участки первоочередным образом и оборудуют игольчатыми клапанами.

Газ непосредственно прилегает к калибровочному входному отверстию крана. С другой стороны канал закрыт конусом запорного винта. При выкручивании винта наступает момент, когда канал калибровочного отверстия соединяется с каналом спускного отверстия, и воздух может высвободиться.

Так как современные отопительные системы работают под давлением, то давление начинает устремлять воду к открытому каналу крана Маевского. Вода, соответственно, давит на воздух и вытесняет его, после чего сама устремляется наружу. Благодаря маленькому сечению ее потери в этом случае минимальны.

Когда через спускное отверстие пошла вода, винт вкручивают обратно, каналы перекрываются, и система приходит в первоначальное состояние. При последующем образовании воздушной пробки весь цикл повторяется.

Правила установки

По своей природе воздух стремится вверх, что также наблюдается в трубах отопления. И если он попал в замкнутое пространство, то есть когда выход есть только через нижнее положение трубы или радиатора, он уже никуда не уйдет и образует воздушную пробку. Такая пробка может попросту занять часть радиатора, и он будет плохо греться.

Поэтому краны Маевского устанавливают исходя из следующих принципов:

• На каждый радиатор отопительной системы в верхнем крайнем углу напротив точки подвода воды.
• В верхней точке расширительного бачка.
• Вверху системы отопления в конечных точках или тупиках.

Кранами Маевского снабжают систему отопления в период ее монтирования. Винт запорный во всех кранах должен быть закручен до упора. Сам кран устанавливают, наматывая на резьбу уплотнительную прокладку, чтобы не было протекания. Самое главное – кран должен быть установлен в том месте, где к нему есть свободный доступ для проведения работ по развоздушиванию системы.

Как пользоваться краном Маевского

После того как отопление запущено и циркуляционные насосы прогнали теплоноситель по трубам, весь воздух, который не вышел через автоматические развоздушивающие клапаны, скапливается в пузыри по всему периметру контура. Теперь его необходимо удалить.

Любая система состоит из ветвей или линий. Каждая из них имеет свое начало, то, которое ближе к котлу, и свой конец, где установлен последний радиатор. Развоздушивая систему при помощи крана Маевского, всегда идут от первого радиатора к последнему. Это обосновано тем, что в этом направлении насосы гонят жидкость, и выпущенный воздух не сможет здесь вновь образоваться.

Для работы с краном необходим следующий инструмент:

• плоская отвертка под шлиц запорного винта;
• отрезок материи для устранения течи.

Порядок проведения работ следующий:

1. Выпускное отверстие игольчатого клапана поворачивают в сторону от предметов, которые нежелательно мочить.
2. Отрезок материи подносят к отверстию так, чтобы в любой момент можно было его накрыть и предотвратить течь.
3. Отверткой медленно откручивают запорный винт до момента, пока не появится характерное шипение выходящего воздуха.
4. После того как воздух вышел и стала просачиваться вода, закручивают винт, устраняя подтеки.

После прохождения всех кранов Маевского на батареях одной линии, переходят к следующей, и так до конца. Прогрев систему, проходят и пробуют равномерность температуры на каждой батарее. Если есть плохо нагретые, из них удаляют воздух повторно.

Преимущества и недостатки изделия

Игольчатый клапан – довольно надежное устройство, он:

• прост в обслуживании для любого пользователя;
• имеет несложную конструкцию, принцип работы крана Маевского понятен;
• долговечен и практически не засоряется;
• относится к дешевой запорной арматуре, несмотря на его незаменимость в любом отоплении.

Самым главным недостатком игольчатого клапана является неспособность полностью удалять воздух, особенно тот, который непрерывно циркулирует по системе. Из-за этого приходится параллельно ставить автоматические воздухоотводчики.

Техническое обслуживание

Кран Маевского редко выходит из строя, но иногда такое случается, если вода в системе достаточно агрессивная и содержит много солей. В этом случае просто необходимо проводить техническое обслуживание клапанов. У крана Маевского для чугунных радиаторов выкручивают запорный винт и прочищают каналы. Удобнее это делать во время замены теплоносителя.

Заключение

Важно помнить, что установка отопительной системы — сложное мероприятие, которое под силу только квалифицированным специалистам. Если решено делать работу своими силами, желательно иметь в этом вопросе надежного консультанта.

Source: fb.ru

Читайте также

Кран маевского — конструкция, принцип работы, схемы установки

Одной из распространенных причин нарушения работы отопительной системы является скопление воздуха. Образование пробки не позволяет воде свободно циркулировать. В результате радиатор со скопившимся воздухом не выполняет своей функции, снижается эффективность работы всей системы. Более восьмидесяти лет назад был изобретен кран Маевского, позволяющий легко и удобно «развоздушить» отопительную коммуникацию. Несмотря на свою простоту, это устройство является эффективным и надежным, потому используется в системах и сейчас. Рассмотрим подробнее его устройство и принципы работы.

Блок: 1/5 | Кол-во символов: 580
Источник: https://septik.guru/truby/fitingi/printsip-raboty-krana-maevskogo.html

Разделы статьи

Что такое кран Маевского, принцип работы

В 1931 году никому не известный сантехник-монтёр С.А. Роев из Минска разработал специальное устройство, которое позволяло спускать воздух из радиаторов отопительной системы посредству совмещения двух деталей с прокладкой между собой. В 1932 году этот кран испытан пользователями и признан как рабочее устройство. Но 1933 год явил миру изобретателя Ч.Б. Маевского, который усовершенствовал прибор с помощью улучшенной герметизации, конструкции клапана «конус в конус» и безопасного ключа для приведения его в действие. С тех пор кран Маевского используется по сей день, хотя официальное название прибора, которое указывается в ГОСТах и СНиПах — радиаторный игольчатый воздушный клапан.

Спускной клапан старого образца

Устройство основано на принципе самовольного высвобождения воздуха из батареи. Кран сконструирован таким образом, чтобы при его открытии поднималась затворная игла, которая, в свою очередь, открывает специальное отверстие диаметром 2 мм. Через это отверстие выходит весь лишний воздух, который собрался в батарее. Винт с четырёхгранной головкой перемещает рабочий штуцер клапана.

Клапан изнутри

Важно! В процессе эксплуатации данного вентиля необходимо отключать циркуляционный электронасос, для более эффективного стравливания воздуха. В том случае, если ваш котёл оснащён встроенным насосом для циркуляции жидкости, его нужно отключить от сети.

Блок: 2/9 | Кол-во символов: 1399
Источник: https://HouseChief.ru/kran-maevskogo-princip-raboty.html

Откуда в системе берется воздух?

Воздушные пробки внутри системы отопления появляются неизбежно в следующих случаях:

• когда проводится монтаж новой отопительной системы;
• в случае ремонта системы и удалении из нее воды;
• при установке новых радиаторов;
• при подсосе воздуха в систему в процессе ее работы;
• когда происходит постепенное выделение пузырьков воздуха из воды, что является естественным физическим явлением;
• при наличии коррозийных процессов, которые сопровождаются выделением некоторого количества воздуха. Особенно подвержены таким процессам в городских квартирах алюминиевые батареи отопления.

Блок: 2/7 | Кол-во символов: 604
Источник: http://okanalizacii.ru/otoplenie/radiatory/kran-maevskogo-princip-raboty.html

Устройство и принцип работы прибора

Привычные многим краны Маевского изготавливались под управление специальным ключом либо слесарной отверткой. То есть по факту такие изделия нельзя назвать автоматическими приборами.

Современные прообразы кранов Маевского – автоматические воздухоотводчики – конструкторы несколько усовершенствовали.

Такой выглядит одна из существующих модификаций кранов Маевского. Независимо от модификаций ручного прибора, принцип работы устройств одинаковый

Автоматические модели работают без какого-либо стороннего вмешательства. Но в сантехнической практике встречаются различные конструктивные вариации кранов Маевского:

• прямые штоковые ручные;
• угловые штоковые ручные;
• поплавковые вертикальные автоматические.

Ручные и автоматические конструкции несколько отличаются в том плане, что первые могут монтироваться практически в любом положении, а вторые исключительно в положении вертикально.

Ручные конструкции традиционно монтируются непосредственно в тело радиаторных панелей или батарей. Автоматические воздухоотводчики, как правило, предназначены под установку на магистралях в труднодоступных для обслуживания точках системы отопления.

Здесь показано разнообразие конструкций кранов Маевского, которые наиболее часто встречаются в сантехнической практике. В наборе ручные, автоматические изделия, а также совмещённые с предохранительным клапаном

Принцип работы крана Маевского основан на взаимодействии простейших деталей. Ручными конструкциями фактически представлен обычный игольчатый клапан. Элементами такого клапана являются:

1. Корпус металлический.
2. Шток с резьбой и проходными канавками.
3. Колпак с каналом для выхода воздуха.
4. Уплотнитель резиновый кольцевой.

Материалом под изготовление кранов Маевского традиционно выбирается латунь. Правда, отдельная деталь механизма – колпак с воздушным каналом – может иметь исполнение из капрона, нейлона, высокотемпературной пластмассы.

Модификация воздушного отводчика для домашних радиаторов отопления. Конструктивный вариант под специальный ключ. Удобный и практичный кран для бытового применения

Латунный корпус устройства по внешнему диаметру нижней части имеет резьбу. Этой частью корпуса кран ввинчивается в посадочное место пробки радиатора отопления.

Действие механизма ручного крана

Всё просто. В обычном состоянии винт управляющего штока вкручен до упора игольчатой частью в кольцевую обечайку спускного отверстия. Когда появляется необходимость освободить систему от воздушной пробки в радиаторе, сантехник (или владелец жилья) ключом либо отвёрткой выкручивает винт на 2-3 оборота. За счёт большой разницы плотности воды и воздуха, последний первым утекает сквозь открывшееся выходное отверстие.

Дальше воздушный поток устремляется сквозь продольные канавки штока и попадает в область под капроновым колпаком. Оттуда воздушная масса выбрасывается через выходной канал. Как только поток воздуха прекратился, и следом потекла вода, сантехник заворачивает винт крана Маевского до упора. На этом процедура спуска воздуха завершается.

Схема конструкции крана Маевского: 1 – корпус изделия, 2 – шток управления, 3 – капроновая крышка, 4 – выходной канал, 5 – входной канал, 6 – уплотнительное кольцо. Ничего сверхъестественного, напротив – всё просто и понятно

Периодически процедуру повторяют, так как за один раз спустить весь объём воздуха не удаётся.

Принцип работы автоматических кранов Маевского

Несколько иным видится действие автомата – последователя крана Маевского. Принцип работы похожего изделия, но действующего автоматически, существенно отличается от ручного стандарта. Воздухоотводящий автоматический кран размещается в цилиндрическом корпусе. Внутри цилиндра установлен поплавковый механизм.

Системой рычагов поплавок механизма связан с игольчатым штоком. В этой конструкции шток имеет вертикальное расположение. Его игольчатое окончание исполняет функции клапана, блокирующего или деблокирующего отверстие верхней части цилиндра. Вход воздушно-водной среды предусмотрен в нижней части.

Схема автоматической модификации: 1 – корпус устройства, 2 – крышка на резьбе, 3 – поплавок, 4 – жиклёр, 5 – держатель, 6 – золотник, 7 – пружина, 8 – уплотнительный элемент, 9 – пробка, 10 — уплотнительное кольцо

По факту присутствия воды внутри цилиндра воздухоотводчика поплавок поднят давлением. Сила давления прижимает игольчатую часть клапана. Та, в свою очередь, закрывает верхнее выходное отверстие.

Но стоит только внутрь цилиндра попасть воздуху, сила давления воды на поплавок ослабевает, игольчатая часть клапана отходит вниз. Открывается верхнее калибровочное отверстие, сквозь которое воздух выбрасывается наружу. По мере схода воздушного пузыря цилиндр вновь заполняет вода. Клапан устанавливается поплавком в положение «закрыто».

Блок: 2/6 | Кол-во символов: 4746
Источник: https://je7.ru/kran-maevskogo-konstrukciya-princip-raboty-shemy-ustanovki/

Как монтируют воздухоотводящий механизм?

Ручной кран Маевского является самоуплотняющимся приспособлением. В комплекте изделия присутствует уплотнительное кольцо, выполненное из каучука, поэтому нет необходимости применять какие-то дополнительные уплотняющие материалы.

Традиционно монтаж воздухоотводчиков подобного типа исполняется в паре с радиаторными футорками (1 дм х ½ дм; 1 дм х ¾ дм). В качестве монтажного инструмента используют специально предназначенный для работы с футорками и пробками накидной ключ.

Ключ сантехнический накидной под установку радиаторных футорок и пробок. 1 – ключ накидной, 2 – футорка радиаторная, 3 – пробка радиаторная. С этим инструментом и деталями нередко оперируют при установке кранов, отводящих воздух

Эксплуатация кранов Маевского (воздухоотводчиков) допустима только при определённых значениях давлений и температуры. Эти значения определяются технической характеристикой устройства.

Техническая характеристика воздухоотоводчика

Необходимые функциональные свойства представлены в следующей таблице:

В процессе эксплуатации не исключаются нарушения в работе устройств. Частой причиной утраты работоспособности кранов Маевского становится мелкий мусор, перемещаемый теплоносителем. Если кран засорился и утратил работоспособность, рекомендуется провести несложное техобслуживание:

1. Отсечь радиатор от системы запорными вентилями.
2. Выпустить из батареи примерно 1/3 объёма воды.
3. Снять прибор с корпуса батареи.
4. Прочистить проходное отверстие тонким (неметаллическим) острым предметом.

Системы отопления не всегда комплектуются радиаторами, на которых есть пробки с готовыми отверстиями под краны Маевского. В таких случаях терминалы под воздухоотводчики придётся делать своими руками. Особых сложностей в этом деле не предвидится. Нужно всего лишь высверлить отверстие под установочный размер крана и нарезать резьбу.

Установке кранов в корпусе чугунных батарей отопления следует уделять повышенное внимание. Здесь традиционно применяют изделия, сделанные из высококачественного надёжного материала

Отверстие высверливается сверлом по металлу с помощью дрели, а резьбу нарезают метчиком. Конечно же, диаметр сверла выбирают на 1 – 1,5 мм меньше установочного размера крана, а метчик точно под размер.

Блок: 3/6 | Кол-во символов: 2526
Источник: https://je7.ru/kran-maevskogo-konstrukciya-princip-raboty-shemy-ustanovki/

Автоматический кран Маевского

Ручной кран Маевского прост в эксплуатации, сложностей с ним не возникает даже у тех, кто никогда не занимался обслуживанием отопительных систем. Но в местах, где завоздушивание системы происходит регулярно, целесообразно установить автоматический воздухоотводчик. Такая проблема может случиться, если монтаж труб отопления был проведен с нарушениями.Кран с автоматической функцией удаления воздуха исключает необходимость вручную регулярно выполнять эту работу. Удобным такой вариант является для установки в труднодоступных местах.

Конструкции автоматических воздухоотводчиков могут быть различными, но принцип действия у них одинаковый. В корпусе имеется полое отделение с поплавком из пластмассы. Он при помощи флажка надавливает на шток с пружиной, доступ к атмосфере открывается, воздух выходит. Когда полость заполняется теплоносителем, поплавок надавливает на шток, закрывая отверстие, пр

Кран Маевского: что это такое, как работает

Читайте в этой публикации:
Как работает кран Маевского
Разновидности приспособлений для сброса воздуха
Где устанавливается кран Маевского

Людям, которые являются счастливыми владельцами старых систем отопления с естественной циркуляцией теплоносителя, проблемы завоздушивания батарей и трубопроводов знакомы не понаслышке. Газовые пробки в трубах и батареях останавливают циркуляцию, и движение теплоносителя прекращается – чтобы удалить их, приходится идти на разные хитрости. К примеру, перезаполнение системы водой – старый теплоноситель сливается, а новый наполняется очень медленно, чтобы жидкость постепенно вытесняла воздух. Иногда, если удается правильно определить местонахождение пробки и так случится, что в этом месте имеется резьбовое соединение, его раскручивают, стравливая тем самым воздух. В общем, это проблема, которую и призван решать кран Маевского, о котором мы поговорим в данной статье. Вместе с сайтом stroisovety.org мы ответим на все вопросы, которые могут возникать у людей относительно этого небольшого приспособления.

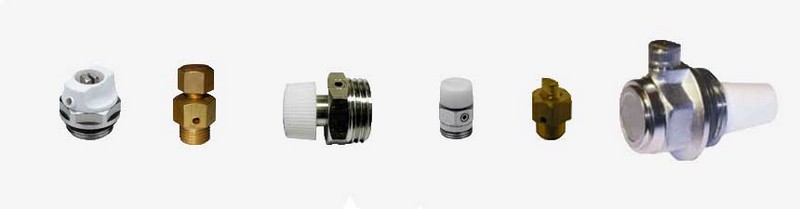

Кран Маевского: установка фото

Как работает кран Маевского

В классическом исполнении принцип работы крана Маевского является весьма простым – по своей сути, это кран, который призван пропускать или не пропускать воду, воздух и так далее. Да, он имеет немного непривычную конструкцию, но тем не менее он остается краном, и для того, чтобы через него начало что-то проходить (в данном случае воздух), его понадобится открыть.

Открывается воздушный кран Маевского тоже немного непривычно – если в случае со стандартным краном приходится поворачивать шарик или вентиль, то здесь, можно сказать, нужно выкручивать и закручивать небольшой винтик с конусной резьбой. Открутив его, вы освобождаете немного пространства, через которое начинает выходить воздух, а вслед за ним появляется вода, сигнализирующая о том, что воздух благополучно удален.

Немного поразмыслив над тем, как работает кран Маевского, непременно можно прийти к мысли, что его вполне реально заменить обычным краном – тем более что и у того и у другого приспособления установочная резьба полностью совпадает по всем параметрам. Да, это можно сделать, и альтернатива в виде обычного вентиля или шарового крана будет работать отлично, но…

1. Стандартный кран имеет большое пропускное отверстие – там, где Маевского оставит на полу небольшую каплю, обычный вентиль нальет лужу.
2. Стандартный кран (шаровой или вентиль) имеет большие размеры и, например, на батарее смотрится неэстетично.
3. Кроме того, в отоплении всегда много мусора, который может попасть под прокладку или шарик обычного крана, что не даст возможности остановить двигающуюся вслед за воздухом воду.

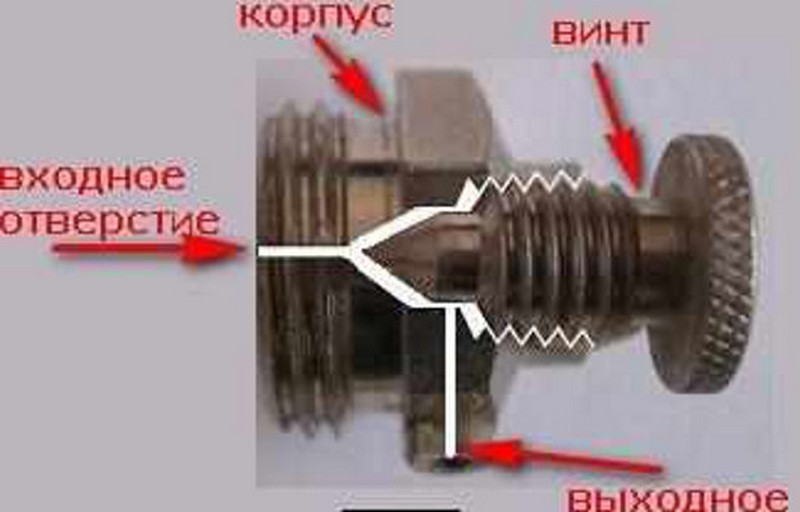

   Как пользоваться краном Маевского фото

Есть и другие причины, по которым не стоит устанавливать вместо крана Маевского обычную запорную арматуру. К примеру, наши любознательные дети по непониманию сути могут открыть его и получить ожог – в кране Маевского, а вернее в некоторых его интерпретациях, этот момент учитывается.

Разновидности приспособлений для сброса воздуха

Любая полезная вещь, в том числе и кран Маевского, развивается, усовершенствуется, становится более удобным в эксплуатации и функциональным. Появляются различные разновидности, что приводит к появлению такого вопроса, а что лучше? Не исключением является и кран Маевского, который сегодня производится в двух вариантах. Какой кран Маевского установить? А вот с этим вопросом мы и разберемся дальше.

1. Классический ручной кран Маевского. Его основным достоинством считаются компактные размеры – на батарее такой кран практически незаметен. Тем не менее для его работы требуется дополнительное приспособление, которое имеет свойство теряться – это небольшой ключик с квадратным отверстием. Ключ для крана Маевского надевается на винт с квадратной головкой и позволяет удобно вращать ее – чтобы это приспособление не терялось, его оставляют на батарее. Но по всем известному закону он все равно куда-то девается – предвидя это, производители таких изделий делают на квадратной головке крана дополнительную прорезь под отвертку. Также существует кран Маевского с несъемным воротком, который полностью снимает проблемы, связанные с использованием ключика, но добавляет новую проблему, связанную с детьми и их любознательностью. Третий вариант ручного крана Маевского предусматривает использование обычного рожкового ключа – то есть перекрывающий винт в нем имеет шестигранную головку. По мнению многих людей, это самый оптимальный вариант, который позволяет стравливать воздух с отопления даже в ситуациях, когда радиаторы отопления посажены в нишу, и отверткой до крана не добраться.

   Ручной кран Маевского: принцип работы фото

2. Автоматический кран Маевского. Он вообще полностью решает все вопросы удаления воздуха из отопительной системы – работает он самостоятельно и выгоняет воздушные пробки по мере их появления. Ничего здесь крутить не нужно, что и привлекает внимание всех людей. Всем хорош автоматический воздухоотводчик для отопления, кроме двух моментов. Во-первых, его большие размеры – к примеру, на батарее он смотрится грубо и некрасиво, а если батарея установлена немного не так, как положено, он вообще может не поместиться под подоконником. Придется делать переустановку, что не всегда возможно и не всегда хочется. Во-вторых, это механика, в которой используется пружинный клапан – механике, работающей в воде, свойственны постоянные поломки. Ее клинит, пружина ржавеет – в общем, адекватно работают они только пока новые. Изготавливаются такие автоматы в различных исполнениях – прямые, угловые и комбинированные с другими приборами.

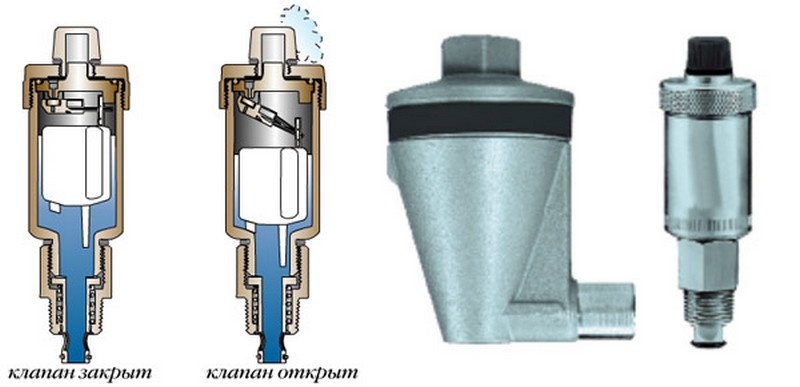

   Автоматический воздухоотводчик для отопления фото

Подводя итоги и решая вопрос, какой кран Маевского лучше устанавливать, можно сказать только одно: надежнее всего – это ручной вариант. Тем не менее существуют такие обстоятельства, когда лучше устанавливать автоматический сброс воздуха – тогда, когда он устанавливается в плохо доступное место, в котором воздух приходится сбрасывать часто.

Где устанавливается кран Маевского

Говоря просто, кран Маевского монтируется в местах отопления с наибольшей вероятностью образования воздушной пробки. В целом можно выделить несколько таких мест, которые можно определить по так называемым загашникам – то есть местам, где воздух может застрять.

1. В первую очередь, это батареи, а вернее их верхняя часть, в которой, невзирая на конструкцию радиатора, образуется своего рода карман, где и скапливается поднимающийся вверх маленькими пузырьками воздух. Предотвратить это явление не получится – именно по этой причине в одном из верхних резьбовых подключений радиатора монтируется кран Маевского. Чтобы воздух сбрасывался эффективнее, батареи устанавливают под небольшим углом – делают так, чтобы ее край с краном Маевского был выше по отношению к противоположной стороне.

   Кран Маевского на батарее фото

2. Самая верхняя точка системы отопления. В старых отопительных системах это расширительный бак открытого типа – он в кране Маевского не нуждается, так как воздух из него выходит естественным путем. Исходя из этих же соображений, а не только из законов движения горячей воды (теплоносителя), трубопроводы в старых системах с естественной циркуляцией устанавливались под наклоном, благодаря чему воздух имел возможность беспрепятственно выходить в расширительный бак. В новых системах отопления закрытого типа практически всегда, за исключением домов в два и больше этажа, верхней точкой отопления является котел, в котором автоматический сброс воздуха устанавливается производителем по умолчанию (имеются в виду настенные котлы). Напольные котлы – это отдельный вариант и он не является верхней точкой системы. В общем, ситуации разные, и самое главное здесь – это понять, что в самой верхней точке отопления сброс воздуха должен быть обязательно.
3. И третий случай – это всевозможные непредвиденные повороты трубопроводов. К примеру, если труба идет горизонтально, а потом резко поднимается вверх и снова опускается вниз, создается карман, в котором обязательно появится воздушная пробка – в верхней точке такого подъема кран Маевского нужен обязательно, даже несмотря на то, что в работе отопления задействован циркуляционный насос.

   Ключ для крана Маевского фото

   Кроме того, кран Маевского или автоматический сброс воздуха устанавливается и на каждой подсистеме отопления. К примеру, теплый пол – в месте его подсоединения к основной системе отопления (как правило, это распределительный коллектор) сброс воздуха обязателен. Также необходимость в установке крана Маевского диктуется типом некоторого оборудования – в первую очередь, это емкости. Расширительные и накопительные баки, в том числе водонагреватели косвенного нагрева и аккумуляторы тепла. В общем, в современном водяном отоплении кран Маевского является весьма востребованным приспособлением и используется довольно широко.

И в завершение темы про кран Маевского отвечу на последний часто возникающий вопрос – откуда берется этот самый воздух, с которым ведется такая ожесточенная и, главное, непрекращающаяся борьба? Да, это может показаться странным, так как современные системы являются замкнутыми, и со стороны воздух в них попасть может только в редких ситуациях, связанных со сливом и наполнением системы водой. Все просто, и в большинстве случаев это не воздух, которым человек дышит, а газы, выделяющиеся из воды в процессе ее нагрева – сами понимаете, это процесс бесконечный, избавиться от которого невозможно.

Автор статьи Александр Куликов

Как открыть кран Маевского чтобы стравить (спустить) воздух из батареи в квартире?

Если после включения центрального отопления все батареи у Вас холодные, или же холодные батареи в одних помещениях, в других они горячие, или же отдельные радиаторы прогрелись не равномерно (к примеру верх радиатора горячий, нижняя часть холодная), то систему нужно развоздушивать.

То есть в системе образовалась «воздушная пробка», воздух нужно стравить (спустить).

К крану Маевского может идти вот такой ключ

Кран Маевского может продаваться без того самого ключа («барашка», если проще), в этом случае нужна плоская отвёртка которая вставляется в шлиц запорного винта.

Перед тем как стравливать воздух, подставьте под кран Маевского подходящую ёмкость, я чаще использую ведро и плюс понадобится сухая ветошь.

Откручиваем запорный винт против часовой стрелки, ориентировочно на четверть оборота, максимум, это пол оборота винта.

В начале из крана Маевского с сильным шипением будет выходить воздух, затем брызги воды с воздухом.

Вам нужно дождаться пока из радиатора отопления не потечёт вода непрерывной равномерной струёй.

Всё, можно теперь по часовой стрелки закрутить запорный винт в прежнее положение.

Если же кран Маевского (точней запорный винт) «прикипел» (к примеру краном давно не пользовались), и Вы не можете его сорвать даже рывком, то «пшикните» на резьбу винта спреем «ВД 40» , не много подождите и пробуйте крутить винт.

Из личного опыта могу добавить, в некоторых случаях просто спустить воздух с радиатора не помогает, воздух стравили, а батареи всё равно холодные.

Скорей всего пришло время чистить батареи, опять же в некоторых случаях нужно сливать теплоноситель из системы если есть байпас, то перекрывается только подача теплоносителя к радиатору.

принцип работы, как спустить воздух

Во время подпитки системы тепловым устройством вместе с водой в радиаторе оказывается немного воздуха. Зачастую он растворен в жидкости, но в зоне с невысоким давлением собирается в трубе. Так образуется «воздушный затор», если его не спустить, то он создает серьезные помехи для циркуляции теплой воды по сети. Отопительная система при подпитках не всегда может вытеснить эти пробки при помощи воды.

Устройство крана Маевского – ручной воздухоотводчик, который улучшает процесс работы отопительной системы. Например, часто происходит, что часть сети греет плохо или не греет совсем, хотя котел работает на полную мощность. Это происходит вследствие завоздушивания батареи, поэтому в нее не попадает теплая вода. Чтобы спустить воздух из системы, нужен кран Маевского, его технические характеристики и простой принцип работы, позволяют без труда решить данную проблему.

Длительное время применяли простые водопроводные краны с целью спустить воздух из сети, которые также использовались, чтобы делать забор теплой воды из батарей для бытовых потребностей. Для закрытой системы отопления такие действия недопустимы. Кран Маевского позволил поменять ситуацию, пользоваться ним очень легко, но забирать воду из батареи при этом устройстве трудно.

Важно! В инструкции и нормативных документах, где описывают принцип работы и технические характеристики устройства, название «кран Маевского» не встречается, вместо этого пишут — «радиаторный игольчатый воздушный клапан».

Устройство разных моделей

Это устройство отличает простой принцип работы и надежность. С его помощью можно спустить излишки воздуха из магистрали отопления. Ручной кран состоит из:

• Прочного корпуса, для изготовления которого используется латунь;
• Игольчатый клапан из стали;
• Кожуха из пластика.

В некоторых устройствах кожух из пластика двигается горизонтально, а в других устройствах имеется специальное отверстие на грани гайки клапана.

Ручной кран подходит для всех радиаторов и любого полотенцесушителя.

Кран Маевского открывается и закрывается путем перемещения рабочей детали клапана, используя винт, который разработан под специальный ключ.

Ключик крана Маевского – это устройство с четырехгранником внутри. Ключ производится из различных материалов. Самым надежным считается ключ из алюминия. Он в значительной мере превосходит аналоги из пластика. Алюминиевый ключ не очень надежный и не всегда может справиться со своей работой.

Покупать ключ рекомендуют вместе с радиаторами и комплектами для их подключения. Пользоваться ключом более надежно, но иногда эти инструменты можно заменить простыми пассатижами. Если использовать отвертку, а не ключ, то сломанная пластиковая накладка приведет к тому, что вода будет просто выливаться из батареи или полотенцесушителя.

Усовершенствованная вариация ручного прибора умеет встроенную ручку для открытия клапана, которая заменяет ключик.

Совет! Если упали температурные показатели радиаторов, а в системе высокая температура, то это свидетельствует, что образовался воздушный затор. Чтобы развоздушить систему, иногда ее можно не открывать. Если на термостате выставить максимальную температуру, то воздух выведет водяной поток большой скорости, чего и планировалось достичь.

Устройство автоматического воздухоотводчика

Автоматический кран Маевского устроен в форме металлического цилиндра, который имеет отверстие вверху. Кроме игольчатого клапана, внутри установлен датчик, который работает по принципу поплавка. Датчик реагирует на изменения количества собравшегося воздуха. Если собирается критическая величина воздуха, то клапан открывается. Когда лишний воздух покидает систему, клапан закрывается. Для функционирования этого прибора человеческое вмешательство не нужно.

Автоматический прибор чувствительный к засорениям воды. Узкое отверстие легко засоряется, из-за этого происходят ненужные открытия клапана, необходимо будет делать регулярную чистку. Эти засорения легко удаляются простой швейной иголкой.

Прибор с предохранительным клапаном

Это уже немного усложненный вариант модели ручного управления. Предохранительный клапан реагирует на давление воды в системе. Если давление достигает 15 атмосфер, то открывается клапан и вода выходит из отопительного контура. Это возникает при внезапных гидроударах, а клапан в такой ситуации позволяет избежать поломки элементов системы.

Использование крана Маевского

Пользоваться прибором достаточно просто. Самые простые открываются вручную, а более сложные устройства выводят излишки воздуха сами. Автоматический кран Маевского устанавливают в больших магистралях, где накапливается очень много воздуха. Ручному устройству развоздушить такую сеть трудно, но для частного дома или квартиры ручной прибор подходит отлично.

Прежде чем приступить к работе с проблемным радиатором, необходимо убрать ценные вещи и ковры, которые находятся вблизи, приготовить емкость для воды и ключ. Если прибор установлен в сети с принудительной циркуляцией, необходимо выключить насос, иначе воздух не сможет подняться вверх к радиатору.

Чтобы открыть клапан, необходимо установить ключ в специальную резьбу, и не спеша прокручивать его против часовой стрелки. Прекратить вращения необходимо тогда, когда будет слышно шипение воздуха, который выходит из батареи. Когда воздух перестанет выходить из батареи и поступит вода, начинают осторожно закручивать кран. Ключ при этом поворачивают по часовой стрелке. Если вода течет из батареи с воздушными пузырями, то подставляют емкость, и не закрывают кран, пока вода не начнет выходить без воздушных пузырей.

Важно! Если все действия были проделаны правильно, а температура на радиаторе не поднялась, то, вероятнее всего, батареи засорились. Своими силами сделать очистку достаточно трудно, поэтому стоит обратиться к специалисту.

Монтаж крана Маевского

Установить кран Маевского можно самостоятельно, главное – не ошибиться с размером устройства. Такие краны бывают с резьбой 1 дюйм, ¾ дюйма и ½ дюйма. Ставят кран на радиаторы в верхней части, на стороне, которая противоположна подаче воды. Перед установкой из сети необходимо спустить воду. В пробке радиатора нужно открутить заглушку и на ее место установить кран. Устройство оснащено уплотнительными резиновыми кольцами, но для надежности лучше сделать обмотку. Для улучшения герметизации на резьбу наматывают ФУМ-ленту или льняное волокно.

Кран необходимо устанавливать таким образом, чтобы отверстие располагалось на стороне, не прилегающей к стенке. Иначе при заборе воздуха невозможно будет поставить емкость для сбора воды.

В старых чугунных батареях перед установкой устройства придется сделать предварительную подготовку:

• Высверлить вверху в заглушке отверстие;
• Сделать резьбу;
• Прикрутить устройство.

Ставить автоматический кран на чугунных радиаторах в центральных системах отопления не советуют. Вода в таких магистралях, как правило, очень грязная и устройство придется постоянно чистить. В таких сетях очень часто образуются воздушные пробки и происходят гидравлические удары мощностью до 15 атм. В таких случаях потребуется установка автоматического устройства, которое сможет выдержать температуру до 150 °C.

Важно! При использовании прибора для вывода воздуха, нельзя чтобы поблизости батареи находился открытый огонь. С воздухом часто выходят горючие газы, что может стать причиной пожара. Также нельзя оставлять кран Маевского в открытом положении. Такой принцип работы не допускается, так как это приведет к выходу из строя батареи или полотенцесушителя.

Монтаж воздухоотводчика на полотенцесушитель

У полотенцесушителя с подключением внизу для крана предусмотрено специальное отверстие. Но полотенцесушитель с подключением сбоку нужно будет немножко дорабатывать. На подводку устанавливается металлический тройник с резьбой подходящего диаметра, а крановое отверстие выхода должно быть развернуто от стенки.

Монтаж крана Маевского позволяет снизить расходы на отопление, так как прогрев помещения будет осуществляться равномерно и без перерыва.

Как работает кран маевского. Альтернативные варианты замены. Видео: Установка крана Маевского

Нередко в городских квартирах температура начинает падать из-за того, что отопительные батареи слабо нагреваются. Подобное происходит вследствие завоздушивания системы, ведь нагретый теплоноситель поступает в прибор не в полной мере. Для таких случаев и предназначен кран Маевского, принцип работы которого мы рассмотрим в данной статье.

Кран Маевского принцип работы (схема)

Обратите внимание! Это является общепринятым названием, однако и в ГОСТах, и в различных учебных книгах это устройство именуется как игольчатый воздушный клапан.

Добавим, что этот прибор играет важную роль в отопительных системах уже много лет, ведь его изобрели еще в тридцатых годах прошлого века. И в те времена, и сегодня кран используется для удаления из батарей воздушных пробок.

Процедура монтажа и эксплуатации крана Маевского

Кран Маевского, принцип работы которого рассматривался в этой статье, можно установить и своими руками. Необходимо лишь извлечь боковую заглушку, которая расположена на отопительном радиаторе. Затем нужно вкрутить устройство вместо снятой заглушки.

Установив прибор, вы обязаны правильно его эксплуатировать, если хотите увеличить срок его эксплуатации. Как только радиаторы прекратили равномерно прогреваться, вы должны выполнить следующие действия, направленные на вывод воздуха.

Шаг 1. Вначале очистите пространство вокруг радиатора, дабы предотвратить порчу ценного имущества в ходе развоздушивания.

Шаг 2. Подготовьте тазик или любую другую емкость для воды; также вам потребуется отвертка.

Шаг 3. Вставьте отвертку в соответствующую резьбу, которая находится на устройстве, затем плавно вращайте ее (обратите внимание – исключительно против часовой стрелки!).

Шаг 4. Услышав резкий шипящий звук (это воздух покидает отопительный прибор), прекратите вращение. Далее дождитесь, пока воздух целиком выйдет из системы и начнет вытекать равномерная струя теплоносителя. Не пугайтесь, если звуки при этом будут слишком громкими – это вполне нормально.

Шаг 5. Дождитесь, пока жидкость начнет течь равномерно. Затем закройте кран, для чего все так же проверните его, но уже в обратную сторону.

Обратите внимание! Будьте готовы к тому, что воздух из системы будет выходить достаточно долго. В таком случае остается лишь подставить тазик и ждать, пока он (воздух) выйдет полностью.

Если вы все сделали правильно и удалили воздух согласно приведенной выше инструкции, а радиатор все равно плохо прогревается, то, вероятнее всего, он попросту засорен. В таком случае есть два возможных варианта выхода из ситуации:

1. заменить радиатор;
2. прибегнуть к помощи опытного сантехника.

Устройство и принцип работы

Как уже отмечалось ранее, если радиаторы не развоздушивать, то горячий носитель тепла будет попадать туда в неполном размере, в результате производительность приборов существенно снизится. А у такого устройства, как кран Маевского принцип работы таков, что пузырьки воздуха удаляются из батарей центральной системы отопления, для этого потребуется лишь специальный ключ или отвертка.

Обратите внимание! Такие краны можно устанавливать не только на радиаторы, но и на полотенцесушители.

Описываемые воздухоотводчики могут быть самых разных моделей и модификаций (подробнее о классификации мы поговорим позже), но все они работают по единому принципу. Грубо говоря, данное устройство представляет собой конусный шток, закрывающий сквозное отверстие после завинчивания. Если говорить о материалах, которые используются для его изготовления, то это ис
