Твердотопливные котлы своими руками из кирпича: этапы работы

Для обогрева частных домов хорошо зарекомендовал себя твердотопливный котел, выполненный из кирпича. Такой теплогенератор можно с легкостью сделать своими руками, имея необходимые материалы, инструменты, представление о тонкостях конструкции и производственном процессе. Доступность информации позволяет не испытывать сложностей при сборке котла. Поэтому вооружившись готовым чертежом, удастся без труда и с выгодой для бюджета изготовить отопительное оборудование.

Механизм работы

Существуют различные виды твердотопливных котлов и теплообменников к ним, которые могут быть сконструированы самостоятельно. Пользуются популярностью вертикальные и горизонтальные кирпичные конструкции. Работают они следующим образом:

  1. Посредством сжигания топлива нагревается воздух и, поднимаясь, выводится через дымоход.
  2. При движении нагретый воздух передает тепло ТО, который, в свою очередь, нагревает воду.
  3. Происходит циркуляция Н2О (холодная вода замещается горячей).

Существует еще один вид отопительного устройства — кирпичный шахтный котел, отличительной чертой которого является загрузка топлива через специальный люк. Для его сооружения применяются теплообменники прямоугольной формы, которые выполнены из листового металла, оснащенного в несколько рядов вертикальными трубами, пропускающими через себя пламя и нагретый газ. Эта разновидность котла позволяет изменять длительность горения с помощью регулировки высоты загрузочного места (шахты) и подачи воздуха.

Вернуться к оглавлению

Процесс изготовления твердотопливного котла из кирпича своими руками

Какие необходимы материалы и инструменты для строительства?

Для постройки понадобится колосниковая решетка.

Чтобы соорудить твердотопливный котел своими руками, нужно обладать малейшими знаниями в сварочных работах, навыками каменщика и уметь пользоваться газовым резаком. Желательно разбираться в разметке и раскройке рабочего материала, а также иметь представление о работе с электроинструментами. С таким багажом знаний удастся быстро соорудить качественный твердотопливный котел за минимальную цену. Для этого потребуются следующие материалы:

  • глина, кирпич;
  • колосниковая решетка;
  • трубы;
  • гравий;
  • вода;
  • листовой металл;
  • дверцы;
  • водный насос и устройство для нагрева воды.

Необходимо подготовить и такие инструменты:

  • сварочный аппарат;
  • болгарка;
  • газовый резак;
  • маркер, который хорошо виден на металле;
  • лопатка для шпаклевки;
  • уровень;
  • плоскогубцы;
  • рулетка;
  • электродрель.

Чтобы обезопасить себя, важно подготовить средства индивидуальной персональной защиты (очки и маска) и только после этого приступать к изготовлению кирпичного котла.

Вернуться к оглавлению

Этапы работы

Сначала нужно заложить фундамент для будущей постройки.

Популярностью пользуются вертикальные твердотопливные отопительные приборы, сконструировать которые можно самостоятельно следующим образом:

  1. Подготовить теплообменник и снять с него размеры для изготовления топочной камеры.
  2. Соорудить фундамент из кирпичной кладки или бутового камня.
  3. Проложить основу котла гидроизолированной рубероидной прокладкой.
  4. Низ камеры и поддувало с дверцей выложить печным кирпичом и разделить их между собой решеткой из чугуна.
  5. Установить ТО и выложить из кирпича стенки, оставив зазор в 1,5—2 см.
  6. Впереди крепится дверца, закрывающая уложенное топливо, а сзади оставляется отверстие для дымохода.
  7. Сверху камерных стенок прокладывается чугунная варочная плита либо толстый металлический лист, обложенный слоем из кирпича, если не планируется использовать котел для приготовления пищи.
  8. Канал для выхода дыма располагают сбоку или сверху топочной камеры, сделав его из металлической трубы или стройматериала.
  9. Когда кладка хорошо просохнет, патрубки теплообменника крепят к трубопроводу, используя соединительные муфты или приваривая сваркой.
  10. В завершение производят пробную топку и проверяют работу отопительного устройства.
Вернуться к оглавлению

Преимущества

Если теплообменник купить, то необходимости в проведении сварочных работ не будет.

Котел, выполненный из кирпича, считается простой и эффективной обогревательной конструкцией, которую целесообразно использовать для отопления частных домов. Плюсом такого сооружения считается возможность собственноручного изготовления, что позволяет значительно сэкономить, а также быть уверенным в качестве используемых материалов и готового котла. Сам процесс изготовления состоит из минимального количества этапов, не требующих большого количества сварочных работ. Купив готовый теплообменник, не применяют сварку. Кирпичный котел является многофункциональным, так как его можно применять в качестве обогревающего устройства для помещений. Дополнительно, как варочную плиту для приготовления пищи.

Кроме этого, такой котел обладает способностью поддерживать необходимую температуру теплоносителя на протяжении долгого времени, позволяя сохранять атмосферу в помещении здоровой и комфортной. Кирпичная печь позволяет сжигать даже отходы из пластмассы или резины Однако важно знать, что в топке утиля не должно быть более 1/3 части от общего количества топлива.

Твердотопливный котел из кирпича в железном каркасе.

Проект отопительного котла из кирпича в обвязке из железного уголка.

Имея большую практику по проектированию и монтажу печей и каминов, вижу в конструкциях  ряд серьезных вопросов, которые хочу решить в своих проектах.

Котел сделан из огнеупорного кирпича. По периметру обварен железным уголком. В кладке печи предусмотрены каналы для подачи вторичного воздуха, что значительно повышает КПД котла от полного сгорания пиролизных газов. Котел выполнен из металла 5мм с набором труб 50мм. Подача воздуха в топку осуществляется через отверстие в кирпичах без чугунных колосников.

1. Температурные трещины в теле печи.
2. Подача достаточного количества воздуха в топку.
3. Отвод конденсата из печи.
4. Повышение КПД
5. Контролируемая топка котла от закипания
6. Удобное обслуживание и чистка.
1.
Обвязка кирпичной кладки котла железным уголком по всему периметру.
2. Термоизоляционная дверка для обслуживания и чистки котельных трубок от сажи. (ревизия)
3. Термоизоляционная топочная дверка для закладки дров в котел.
4. Термоизоляционная топочная дверка для закладки дров в котел. Чистка золы из зольника.
5. Каналы для подачи вторичного воздуха в камеру сгорания. (дожиг пиролизных газов)
6. Отводы для теплоносителя подачи и обратки в котел.
7. Кирпичная кладка стен котла М-200
8. Выходная труба из котла для отработанных газов.
9. Дверка для чистки котла от сажи.
10. Ревизионная камера для осмотра и чистки
11. Топочная камера для дров.
12. Зольный ящик для чистки
13. тепловые трубы в котле
14. Подача вторичного воздуха в камеру сгорания
15. Колосники из огнеупорного кирпича.

1. Температурные трещины в теле печи.

Котел выполненный из кирпича, имеет много положительных характеристик перед железными печами. Умелое комбинирование кирпича и железа в котле приводит к превосходству всех существующих на рынке изделий.

При длительной и активной топке, в теле печи, всегда образуются температурные трещины. Что приводит к разрушению кладки и скорому ремонту.

Обвязка кирпичной кладки уголком  решает эту проблему и хорошо держит температурные расширения материалов.

2. Подача достаточного количества воздуха в топку котла.

При горении дров выделяется газ, который мы и видим при топке печи. Если кислорода для горения дров не достаточно, то часть горючего вылетает в трубу. Падает КПД печи. Сажа сильней начинает осаживаться в дымоходах. Горение должно походить в активном режиме ( пламенно).

Стандартная чугунная колосниковая решетка часто не дает нужного результата.

Площадь и размер колосников, сечение для подачи воздуха должно рассчитываться. Для практического понимания площадь сечения трубы, должна равняться площади колосниковой решетки.

В своих проектах я делаю низ печи из огнеупорного кирпича с нужным сечением для подачи воздуха к топливу.

В данном проекте котла выполнена аналогичная система подачи воздуха.

Вторичная подача воздуха в камеру сгорания лучше способствует догоранию печных газов в топке печи. Вторичный дожиг кислородом повышает КПД печи, больше отдает тепла в теплоноситель.

3. Отвод конденсата из печи.

Проблема всех отопительных котлов, это конденсат.  Он образуется в виде воды и сажи из воздуха, проходящего через топку и котел. Когда температура теплоносителя в котле менее 55 градусов, влага из воздуха конденсирует и оседает на стенках,  засоряет каналы, стенки котла.

За сутки котел может конденсировать более 10 литров воды из воздуха. Вся эта вонючая жидкость остается в котельной и еще долго воняет.

Особенно этой проблемой страдают железные котлы с водяной рубашкой.

В наших котлах мы специально уходим от этой проблемы делая стены из кирпича.

В котле сделан организованный сток конденсата.

4. Повышение КПД

Всегда хочется, что-бы котел работал эффективно. Тратил мало дров и давал много тепла. Сказка бывает только в сказке. Можно максимально и планомерно поднять уровень КПД котла.

-Добавлять в котел принудительный поток воздуха вентилятором.

-Предусмотреть подачу вторичного воздуха для дожига газов.

-Поставить электрический или механический датчик для точной регулировки температуры в теплоносителе, за счет подачи дополнительного воздуха или его ограничение.

-Хорошая теплоизоляция котла

-Оптимизированная конструкция котла. Самый эффективный вариант, когда огонь проходит через трубки в котле. В этом варианте вся площадь нагреваемого котла работает на много эффективней, и передает больше КВт энергии в теплоноситель.

Котел считается хорошим, если из выхода котла в трубу температура отходящих газов не превышает 150 градусов при максимальной топке.


-Котел сделанный из кирпича имеет более хорошую теплоизоляцию.

-Выполняет функцию теплоаккумулятора и остывает на много дольше.

-В котле происходит более лучшее горение дров по сравнению с металлическим.

-Котел легче ремонтируется и обслуживается.

-Срок службы кирпичного котла дольше чем у металлического.

5. Контролируемая топка котла от закипания

Нагрев теплоносителя в системе отопления выше 70 градусов ведет к значительно большему расходу топлива. Если котел более мощный и производительный требуемого, то это может привести к большой проблеме (закипание котла). Выход из строя дорогого оборудования.

Температуру в котле рентабельно поддерживать в районе 60-70 градусов.

Выполнить эту сложную задачу, может подключение к котлу вентилятора с электроникой. Механическая термоголовка с задвижкой.

6. Удобное обслуживание и чистка.

Каждый котел должен чиститься и обслуживаться. Если это сделано технически удобно и грамотно, то вы сэкономите время и нервы. В котле нужно убрать нагар, сажу. Все заменяемые части должны меняться легко.

Изготовим котел любой мощности под заказ.

Котел пиролизный твердотопливный из кирпича. Длительного горения с дожигом.

В своей 15 летней практике монтажей котлов и печей. Часто сталкиваюсь со всеми плюсами и минусами отопительных приборов для дома.

Железные, большие, маленькие, дорогие, на дровах и отработке, импортные и отечественные.

Бывает, что они не греют как нужно, с маленькой топкой и низким КПД, сильно дымят , конденсируют, плохо горят дрова и.т.д.

Совершенного и идеального котла я не встретил.

Функциональные с высоким КПД считаю твердотопливные пиролизные котлы.
Собрал своими руками много разных котлов, хочу поделиться с вами своими разработками пиролизных котлов.

Я считаю — это одно из лучших конструктивных решений работы котла.

Котел мощностью от 5 до 50 Квт, сможет отопить  дом или небольшой цех. Этот котел я называю умным, его можно подключить к электронике с принудительной подачей воздуха (вентилятором). Реагируя на температуру в теплоносителе, он сам расходует дрова столько, сколько нужно для отопления. Держит температуру теплоносителя очень ровно =-2*С, очень экономично расходует топливо.

Мой первый собранный пиролизный котел с автоматикой


Эффективно котел работает только с электроникой.

Большая загрузочная камера для дров обеспечивает работу котла до 2 суток.

Котел считается пиролизным, так как нагревает верхние дрова в топке и выделяется газ. Вторичный воздух окисляет продукты пиролиза и начинает активно гореть.

Котел горит и работает по принципу нижнего горения. Он всегда работает в режиме затухания. Для розжига и поднятия температуры, электроника включает вентилятор, реагируя на показания датчика.

  1. Наружный кожух котла из кирпича
  2. Железный каркас из уголка
  3. Загрузочная дверка для дров №1
  4. загрузочная дверка для дров №2
  5. Поддувальная зольная дверка
  6. Котел теплообменник
  7. Труба дымовая
  8. Задвижка дымовая
  9. Вторичный воздух (дожиг)

Наружный кожух котла сложен из кирпича. Он замечательно справляется с температурными нагрузками, хорошо сохраняет тепло. Умелое комбинирование кирпича и железа в котлах, приводит к превосходству всех существующих на рынке изделий.

В проектах  делаю колосники для подачи воздуха к дровам из шамотного кирпича. Кирпич распиливаю и делаю под наклоном, что способствует лучшему горению и осыпанию золы в специальный ящик.

Если кислорода для горения топлива не достаточно, то часть горючего вылетает в трубу. Падает КПД печи. Сажа сильно начинает осаживаться в дымоходах. Горение должно походить в активном режиме ( пламенно).

В проекте предусмотрена вторичная подача воздуха в камеру горения дров.


Температурные расширения кирпичной кладки, приводят к растрескиванию печи. Надежным и эффективным методом является, обвязка котла железным уголком.

Все топки котлов печей, которые обваривали уголком стоят годами, а без уголка приходится ремонтировать каждый год.

  1. Кожух теплообменника
  2. Трубки в теплообменнике
  3. Выход в дымовую трубу
  4. Задвижка переключения дымовых газов
  5. Крышка теплообменника для чистки трубок.

Сердце котла — это теплообменник. В проекте он сварен из набора труб, диаметром 50мм., по которым проходят горячие газы. По моим долгим наблюдениям, теплообменники с набором труб работают эффективней,  чем котлы с водяной рубашкой.

Через трубки теплообменника проходят горячие газы и нагревают теплоноситель.

Задвижка переключает движение горячих газов.

— Прямой ход включается при растопке и закладке дров в топку котла. Дым уходит на прямую в трубу.

— При закрытой задвижке, тепло идет через трубки в теплообменнике и нагревается теплоноситель.

Задвижка в котле сохранит его от закипания.

Котел удобно чистить через верхнюю крышку.

Все дверки для котла изготавливаются специально для кирпичной кладки. Надежно и герметично крепятся к кирпичной кладке. Изготавливается базальтовая прокладка.

Автоматику для котла заказываю на сайте

Помогу вам построить котел в доме — сколько стоит?

Продам подробный проект для изготовления и монтажа

Кирпичные котлы | Печи и камины своими руками

Некоторые мои заказчики хотят установить в кирпичную печь теплообменник для водяного отопления. В основном это делается в таких случаях:

1. Когда нужно обогреть больше 2-х комнат, а расположить печь так, чтобы поверхности печи выходили во все комнаты нет возможности. Вторую печь делать не хочется.

2.Печь хотят небольшого размера, чтобы занимала меньше площадь, а обогреть нужно весь дом.

3.Котел для резервного отопления (когда отключают электроэнергию).

Во всех котлах, которые я делал теплообменник установлен в топке.

Когда меня спрашивают какой котел лучше поставить в печь я обычно рекомендую такой

Изготавливает такие котлы, а также трубчатые  в Иркутске компания Теплотен.

Часто бывает, что заказчик привозит готовый котел, и просит установить его в печь.

Некоторые из таких котлов я и хочу здесь продемонстрировать:

А вот этот теплообменник в момент его обкладки кирпичем

Кстати проект этого котла здесь

Это тоже П-образный теплообменник, к нему в верхней части добавлены еще трубы, соединяющие противоположные щеки.  Этот теплообменник сильно охлаждает топку и дрова в нем плохо горят

Это фото кладки котла

А это уже трубчатые теплообменники

Если такой теплообменник монтировать в печь с варочной плитой, то плита плохо греет. Чтобы плита грела лучше в верхней части теплообмениика не должно быть труб, загораживающих плиту. Например так

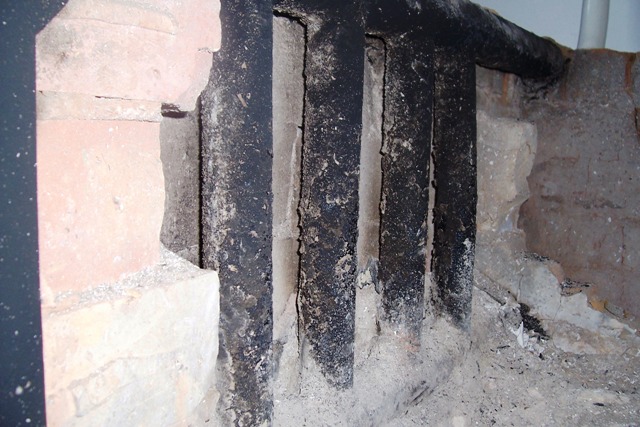

Вот трубчатый теплообменник, установленный вдоль одной стенки топливника

Здесь снята варочная плита для ремонта топки

Приходилось устанавливать и такой теплообменник

Параллельно теплообменнику подключен электрокотел

Эту печь с камином я делал 6 лет назад. Она почти не работала. Дом использовали как дачу и жили только летом.  В этом году у дома поменялись хозяева. Новые хозяева решили делать перепланировку. На месте кухни должна быть ванная комната. От печи решили избавиться, оставили только камин.

Самый большой недостаток котлов с теплообменником, установленным в топке, это то, что не получается добиться оптимальной температуры для сжигания дров. Теплообменник сильно охлаждает топку и получается не полное сгорание топлива и сильное образование сажи в дымоходе.

Твердотопливные котлы своими руками из кирпича этапы работы

Виды печей со встроенным котлом

Конструкция может быть выполнена из металла или кирпича с разным размещением каменки, с котлом для подогрева воды для мытья, если речь ведется о бане. Размеры не ограничены: выбор параметров определяется с учетом габаритов помещения, строительных материалов здания, а также местного климата.

Следует рассмотреть особенности конструкции двух видов печей с котлами отопления:

  1. Котел встраивается в дымоход. Такая модель отличается длительным сроком эксплуатации, стенки печки полностью получают тепло из топки, показатели теплоотдачи неизменны. Недостаток: нельзя обогреть большую площадь.
  2. Котел находится прямо в топке. Можно обогреть большую площадь помещения. Есть возможность использования разных видов теплообменника. Недостатки: металлические части напрямую контактируют с огнем, в результате чего разрушаются. Из-за низкой температуры теплообменника вырабатывается конденсат, из-за чего позже к поверхности прилипает много сажи, вследствие чего понижается КПД.

Сооружение теплообменника

Простой способ

Допустим, имеется готовая кирпичная печь (отопительная, отопительно-варочная или обычный камин).

От нас требуется сделать разводку по дому и затратить при этом минимум средств. Легче всего в процессе встраивания котла в кирпичную печь сделать и разместить в топке обычный змеевик. Как правило, печь с теплообменником более эффективна и экономична. Стоит отметить, что можно использовать любую форму теплообменника.

Стоит учитывать такие три нюанса:

  1. Предельную разницу высот на входе и выходе.
  2. Максимальную площадь поверхности.
  3. Теплообменник не должен мешать процессу горения и подаче топлива.

Желательно, чтобы теплообменник был сделан из жаропрочной нержавеющей стали. Хотя такой материал обойдется вам значительно дороже в сравнении со сталью, которая со временем поддается ржавлению, одно он прослужит намного дольше.

В тех случаях, когда печь только возводится, можно добиться того, чтобы водяной котел в кирпичной печи работал максимально эффективно.

Чтобы этого добиться, потребуется выполнить такие условия:

  • Продукты горения должны выходить из дымоотводящей трубы с предельно возможной температурой. Коэффициент полезного действия такой печи будет тем выше, чем больший объем тепла будет отдан внутри печи.
  • Идеально, если теплообменник будет установлен за пределами топливника. Такой подход объясняется тем, что пламя, являясь летучим веществом, легко отдает свое тепло и охлаждается, в результате чего мы имеем частичное сжигание топлива, КПД печи ухудшается. Хотя, казалось бы, в топке присутствует самая высокая температура.
  • Схема должна быть таковой, чтобы вода в теплообменнике перемещалась навстречу тепловому потоку. Иными словами, охлажденный теплоноситель должен встречаться с самыми холодными печными газами, а разогретый – с газами, имеющими более высокую температуру.

Таким образом, получится удерживать большую постоянную температуру между двумя участками, и можно будет добиться более эффективного отопления. Помимо всего прочего, на теплообменнике будет скапливаться намного меньше конденсата, который провоцирует ржавление обычной стали.

Данный способ обустройства печки с котлом водяного отопления очень прост – он подразумевает установку колпакового дымохода с размещенным внутри теплообменником, способным удерживать большое количество теплоносителя. Лучше всего в качестве теплообменника в данном случае использовать регистр, сваренный воедино из нескольких труб большого сечения.

Устанавливая котел в печку своими руками по такой схеме, получим следующие результаты:

  1. Печные газы будут дольше оставаться в колпаке – самые горячие будут скапливаться в его верхней части, а их выход за пределы колпака будет происходить после того, как продукты горения остынут и опустятся вниз.
  2. Отсутствуют какие-либо препятствия для горения в топливнике. Сгорание топлива будет происходить максимально эффективно.
  3. Естественное движение потоков в находящемся в колпаке теплообменнике осуществля
