Коррозия бетона и железобетона

Виды и причины коррозии бетонов. Способы защиты.

Изначально термин «коррозия» применялся только в отношении металлов. Позже его стали употреблять касательно других материалов и изделий из них. Главный синоним коррозии – разрушение. А этому процессу подвержены практически все строительные конструкции под влиянием различных внешних факторов.

В частности коррозия бетона – это распад его структуры, потеря плотности, прочности и, как следствие, утрата эксплуатационных качеств. Разрушение бетонных элементов начинается с рассыпания или расслоения цементного камня, поскольку заполнители более стойки к агрессивным воздействиям.

Виды коррозии бетона

Вредное, разрушительное влияние на бетон могут оказывать атмосферные осадки, содержащие кислоты и даже воздух поблизости от многих промышленных предприятий (газовая коррозия). А также вода из рек, морей, грунта, дренажных систем и стоков. Когда конструкция выполнена из армированного бетона, то к внешним факторам добавляется еще и опасность возникновения коррозионных процессов в арматуре.

В зависимости от характера содержащихся во внешней среде примесей коррозия бетона и железобетона делится на три типа:

1 вид коррозии – разложение цементного камня в результате выщелачивания гидроксида кальция. Этот элемент может присутствовать в бетонной смеси с момента ее формовки, либо образоваться в процессе воздействия на готовую конструкцию воды с вредными примесями. Са(ОН)₂ – это компонент, который легче всего растворяется и быстрее всего вымывается из тела бетона, тем самым разрушая его.
2 вид – подразумевает распад цементного камня от взаимодействия с кислотами. Этот тип называют химической коррозией В этом случае в конструкции происходит вымывание легкорастворимых известковых продуктов, либо проистекает процесс, обратный этому.Под воздействием агрессивных вод в теле бетона образуются осадки, не обладающие вяжущими свойствами. В результате изделие теряет прочность и превращается в слабую рыхлую массу. В эту категорию можно включить щелочную коррозию, которую вызывает избыток противоморозных добавок при формировании бетонной смеси.

3 вид коррозии – это процесс, при котором под воздействием кислоты образуется соединение кальция, не растворимое в воде. СаСО₂ или CaSO₄ постепенно заполняет свободные поры в массе бетона, увеличивая его объем, что в результате приводит к разрушению конструкции. Из всех видов 3 категории на практике чаще всего встречается сульфатная коррозия.

Понятно, что такое разделение является условным, так как не всегда можно с большой точностью определить, что именно повлияло на разъедание конкретного сооружения.

Коррозионные процессы происходят обычно под влиянием совокупности различных факторов и одновременно может совершаться несколько категорий разрушений.

В том числе значительное влияние на целостность конструкции оказывает отсутствие или наличие коррозии арматуры в железобетоне.

Что приводит к ржавлению арматурного каркаса

Существует несколько причин появления ржавчины на металле внутри бетонной массы. И далеко не всегда это внешние воздействия.

Внутреннюю коррозию может вызвать наличие большого количества агрессивных компонентов в воде, которой затворяют бетонную смесь. Кроме того, для создания армированного бетона нельзя использовать состав, содержащий более 2% (от массы цемента) хлористого кальция. Поскольку этот элемент значительно ускоряет коррозию арматуры в бетоне при эксплуатации в любой среде.
Немаловажное значение имеет плотность укладки бетонной смеси. Дело в том, наличие большого количества пор, пустот, раковин дает возможность влаге и воздуху проникать внутрь изделия, к арматурному каркасу. В результате на различных участка металлического контура возникают разные электрические потенциалы, что приводит к электрохимической коррозии.
Понятие физическая коррозия связано с разрушением бетона в результате его попеременного замораживания и оттаивания. Избежать этой неприятности можно, создав благоприятные условия во время набора бетоном прочности до заданной величины.

Чтобы правильно оценить ситуацию и принять меры для ее исправления, необходимо понять уровень угрозы. Для определения степени коррозии арматуры и бетона применяются физико-химические способы:

Изучение состава компонентов, вновь образованных в бетонной массе под воздействием агрессивных веществ. Исследования выполняются в лаборатории при помощи дифференциально-термической и рентгено-структурной диагностики на специально отобранных образцах.
Проведение визуального осмотра измененной структуры бетона в конструкции, используя увеличительную лупу. Этот способ позволяет выявить многие поверхностные дефекты.
Мощные микроскопы помогают обнаружить характер расположения и соединения элементов цементного камня с зернами заполнителей. А также состояние контакта бетона с арматурой, габариты и направление распространения трещин.

Для определения прочностных характеристик эксплуатируемых конструкций из бетона и железобетона применяются неразрушающие методы контроля в соответствии с рекомендациями и требованиями ГОСТ 18105-86.

Как защитить бетон от коррозии

Методы защиты бетонных и железобетонных конструкций от разрушений из-за ржавчины можно разделить на такие варианты:

Подкорректировать состав бетонной смеси таким образом, чтобы увеличить его прочностные характеристики, а также устойчивость к вредному влиянию условий эксплуатации. Достичь этого можно использованием специальных добавок или вяжущего с особыми свойствами. Например, белитового цемента, понижающего степень образования гидроксида кальция.
Употреблять средства по защите арматуры в бетоне от коррозии в процессе формирования стального каркаса.
Обработать внешние поверхности конструкций гидравлическими смесями.
Использовать меры по покрытию бетона антикоррозионными препаратами, обладающими свойством глубокого проникновения в тело изделия.

Существует много причин для образования коррозии железобетона, и меры защиты также бывают разными. Их делят на первичные и вторичные. К первым относятся мероприятия, по приданию бетонной смеси улучшенных характеристик. Применяются добавки, оказывающие стабилизирующее, гидроизоляционное действие, а также пластификаторы, биоциды и многое другое. К таким относятся:

сульфатно-дрожжевая бражка;
кремнийорганический препарат;
мылонафт.

В эту же категорию можно включить способы и средства, защищающие металл внутри массы железобетонных изделий. Обычно это антикоррозийные препараты.

Вторичную защиту бетона от коррозии обеспечивает внешнее покрытие бетонных конструкций лакокрасочными, мастичными материалами, либо пропитками с уплотняющими свойствами.

Хороший результат дает гидроизоляционное оклеечное покрытие. Однако наилучшего эффекта можно добиться, используя первичную и вторичную защиту в совокупности.

Коррозия в любом своем проявлении опасна для построек из бетона и железобетона. Поэтому очень важно соблюдать нормы и правила возведения зданий, сооружений. Применять необходимые защитные меры, препятствующие ржавлению конструкций.

Коррозия бетона: виды (сульфатная, биологическая), защита

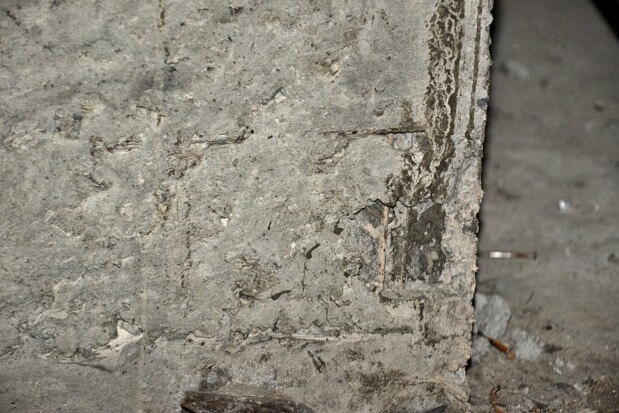

Коррозия бетона – процесс разрушения элементов и конструкций из данного материала под воздействием на структуру монолита разнообразных внешних негативных факторов: агрессивных сред, физико-химических процессов, внутренних изменений. Изначально термин «коррозия» использовали исключительно касательно металлов, но потом само понятие стали применять и для других материалов, изделий.

Основное значение любой коррозии – это разрушение. И данному негативному процессу подвержены почти все строительные конструкции, на которые оказывается то или иное влияние. Наиболее разрушительны внешние факторы, но часто причиной коррозии становится и прохождение различных внутренних процессов.

Коррозия бетонных конструкций предполагает распад структуры монолита с потерей прочности и плотности, что приводит к утрате эксплуатационных свойств. Бетонные элементы разрушаются посредством расслоения, рассыпания цементного камня, так как обычно наполнители демонстрируют более высокую стойкость к агрессивным влияниям.

Экономические потери, связанные со снижением прочности и долговечности, ухудшением эксплуатационных характеристик сооружений, часто очень высоки, поэтому защита бетона от коррозии – актуальный вопрос во всех сферах, где используется данный материал. Благодаря превентивным мерам, своевременному выявлению факторов коррозии и изучению особенностей протеканий процессов удается значительно сократить финансовые потери и значительно повысить надежность, продлить срок службы разных конструкций, зданий, объектов.

Виды коррозии

Коррозия бетона и железобетона – это разъедание строительных материалов под разрушающим воздействием химических, физических, биологических факторов при возникновении контактов с окружающей средой. Ввиду того, что в своем составе бетон имеет различные компоненты и цементный камень является наиболее уязвимым, он первым страдает от коррозийного процесса.

Виды вод, которые разрушают бетон: воды в трубах и траншеях, сточные, речные, грунтовые, морские. Самыми опасными считаются грунтовые воды, которые залегают возле промышленных предприятий, так как в них могут содержаться химические выбросы. Сточные воды также негативно влияют на материал из-за содержания химикатов. Воздействие газов можно включить в число опасных факторов.

Разрушения могут быть самыми разными и предполагать как воздействие на монолит извне, так и провоцировать изменение его структуры изнутри. При повышении влажности разъедание бетона ускоряется. Коррозировать может и арматура, расположенная внутри бетона, провоцируя разрушение железобетонных конструкций.

Основные категории коррозии бетона:

Вымывание из цементного камня его компонентов.
Негативное воздействие агрессивных веществ на монолит.
Сочетание всех воздействий, которые меняют сам цементный камень.

Виды коррозии бетона:

Химическая – происходит под воздействием атмосферных осадков, содержащегося в воздухе углекислого газа. Так появляется газовая коррозия, актуальная при повышенной влажности.
Радиационная – зависит от величины ионизирующего излучения, объема цементного камня. Искажение кристаллической решетки минералов провоцирует расширение наполнителя, из-за чего появляются микротрещины, макротрещины, потом материал разрушается.

Физико-химическая – ее причиной является замерзание воды, которая попадает в поры бетона жидкой, при минусе замерзает и расширяется, распирает конструкцию и провоцирует появление трещин.
Биологическая – разъедается монолит под воздействием разнообразных биологических факторов (грибок, плесень, другие микроорганизмы).

Растворение составных частей цементного камня

Это разрушение происходит вследствие растворения (вымывания) компонентов цементного камня. На бетон воздействует вода и начинает растворяться гидроксид кальция, в процессе гидролиза появляется C3S и C2S, его объем растет и через 3 месяца занимает 10-15%, растворимость составляет 1.3 г/л.

Содержание гидроксида кальция из-за вымывания уменьшается до 1.1 г/л, распадаются гидросиликаты, разлагаются гидроалюминаты и гидроферриты кальция. Эти процессы провоцируют увеличение пористости материала, что означает и потерю прочности. Под воздействием воды (и особенно под давлением) процесс такой коррозии существенно ускоряется.

Для замедления процессов коррозии, спровоцированных вымыванием (выщелачиванием), в работе используют цемент с ограниченным объемом C3S, а бетон выдерживают долго на воздухе, чтобы на поверхности монолита прошла реакция карбонизации с появлением слаборастворимого защитного слоя из СаСО3.
Но наиболее популярным методом борьбы с выщелачиванием гидроксида кальция традиционно считается применение плотных бетонов, в состав которых добавляют специальные компоненты, способствующие связыванию Са (ОН) в гидросиликат кальция, являющийся слаборастворимым соединением.
При взаимодействии цементного камня с содержащимися в воде кислотами
Этот тип коррозии можно наблюдать при влиянии на цементный монолит разных агрессивных веществ, в процессе соприкосновения с которыми появляется два типа соединений: аморфные массы и соли. Соли эти легко растворяются и вымываются водой. Аморфные массы практически не демонстрируют связующих свойств и бетон распадается под действием кислотной коррозии.
Кислотную коррозию можно наблюдать при воздействии любой кислоты, за исключением кремне-фтористо-водородной и поликремниевой. Опасные кислоты, взаимодействуя с гидроксидом кальция, способствуют созданию легкорастворимых солей СаС12 в том числе, что постоянно увеличивают размер CaSO4-2h3O. Это выглядит так: Са(ОН)2 + 2НС1 = СаС12 + 2Н2О Са(ОН)2 + h3SO4 = CaSO4.2h3O.
Под воздействием кислот разрушаются гидросиликаты, гидроалюминаты, гидроферриты, появляются легкорастворимые соли и иные аморфные массы. Защититься от слабых кислотных сред (на уровне pH = 4-6) можно с применением специального кислотостойкого материала (монолит окрашивают, покрывают пленкой и т.д.).
Если рН < 4, используют специальный бетон, смешанный на кислотоупорном цементе с введением в состав кислотоупорных наполнителей. В случае необходимости можно использовать в качестве связующего полимерные компоненты.

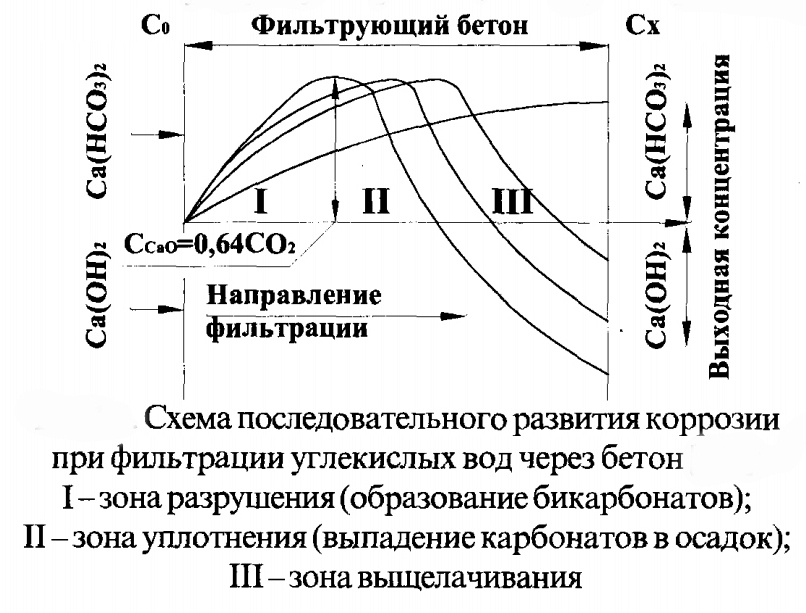

Есть еще углекислотная коррозия, которая относится к общему типу коррозии и появляется при влиянии на бетон воды с повышенным содержанием свободных диоксидов углерода в виде слабой углекислоты. Она разрушает созданную раньше карбонатную пленку, появляется бикарбонат кальция, который очень хорошо растворяется.
Бетон разрушается и под воздействием неорганических, органических кислот. Негативно воздействуют разные масла в составе с жирными кислотами (рыбий жир, льняное масло, к примеру). Нефть и нефтепродукты (масло, бензин, керосин) бетону не вредят, если в них нет остаточных кислот, но вовнутрь бетона они способны проникнуть легко.
Вследствие образования и кристаллизации в порах труднорастворимых веществ
При взаимодействии бетонного монолита с агрессивными средами появляются соединения большего размера в сравнении с теми, что были сформированы в бетоне изначально. Так появляется внутреннее напряжение внутри камня, который начинает трескаться под негативным воздействием. Это происходит сульфатная коррозия бетона.
Сульфатная коррозия имеет место из-за того, что в жидкой фазе цемента есть ионы кальция и гидроокисла, которые могут активно реагировать с агрессивной средой. Другие ионы обычно подавляются большим объемом извести. Катионы среды опасны, когда создают с ионами гидроокисла плохо растворимые соединения. Эти соединения провоцируют резкое понижение щелочности в бетонном монолите, растворение твердой извести, гидролиз силикатов и алюминатов (до этого проявляющих стойкость).
Сульфатные анионы создают с ионами кальция двуводный гипс, а в сочетании с высокоосновными алюминатами – гидросульфо-алюминат. Гипс и гидросульфо-алюминат имеют свойство кристаллизироваться и увеличиваться в объеме.
Когда такой процесс происходит в уже застывшем монолите, в структуре появляются большие внутренние напряжения. Бетон начинает покрываться трещинами или отслаиваться. Гидросульфоалюминат имеет свойство кристаллизоваться в виде игл, в связи с чем его называют «цементной бациллой».
Но так случается не всегда. Если гидросульфатоалюминат образуется в жидком бетоне или в растворе есть ионы хлора (они усиливают растворимость сульфоалюмината и алюминатов), напряжения могут не появляться. Так, сравнительно не опасна для бетона морская вода из-за содержания в ней большого объема сульфатов и большего объема хлорида.

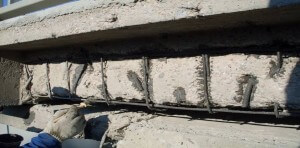

Коррозия арматуры в бетоне
Железобетонные конструкции представляют собой залитый раствором каркас, выполненный из стальных прутьев или сетки. Арматура внутри бетона может ржаветь под воздействием хлора, сероводорода, сернистых газов, которые содержатся в воздухе.
В процессе реакции появляются продукты коррозии железа, которые провоцируют увеличение объема арматуры с появлением внутреннего напряжения, которое рано или поздно разрывает бетон (появляются трещины, отслоения).
К арматуре влага и воздух проходят через поры в цементном камне. Происходит это неравномерно из-за наличия на разных зонах поверхности разных потенциалов – так появляется электрохимическая коррозия, скорость прохождения которой зависит от пористости монолита, наличия трещин, влагопроницаемости. Если в воде есть растворенные вещества, коррозия арматуры проходит с увеличением концентрации электролита.
При долгом выдерживании бетона на свежем воздухе на всей поверхности монолита появляется тонкая (толщиной в 5-10 мкм) пленка, которая не растворяется в воде, не взаимодействует с сульфатами, защищает камень. Процесс формирования защитной пленки под влиянием углекислоты – это карбонизация, она защищает бетон от коррозии, но провоцирует коррозию в арматуре.
Армировать бетон, в составе которого есть хлористый кальций (более 2% от массы цемента), нельзя. Ведь хлористый кальций активизирует коррозию арматуры в воде и на воздухе.
Защита арматуры в бетоне
Существует 3 вида защиты арматуры в бетонном монолите от коррозии: создание оптимальной среды вокруг металла за счет введения в бетон специального ингибитора, улучшение характеристик металла, дополнительная защита арматуры от коррозии (использование пленок, составов и т.д.). Также актуально приготовление качественного раствора с введением пластификаторов, которые уменьшают пористость монолита.
Среда, которая окружает металл – это бетон и для защиты металла от коррозии нужно работать с монолитом. В первую очередь, исключают или минимизируют в составе вещества, вызывающие коррозию – это хлориды, роданиды. Если бетон испытывает постоянное воздействие влаги/воды, его покрывают специальными пропитками – петролатумными, битумными и другими, которые понижают уровень проницаемости камня.
Сводится к минимуму коррозия арматуры при непрерывным насыщении бетона по причине того, что так затрудняется попадание кислорода к металлу, существенно тормозится катодный процесс. Можно использовать ингибиторы коррозии на этапе приготовления бетонного раствора.
Иногда используется метод омического ограничения – когда влажность бетонного монолита не превышает равновесное значение при показателе относительной влажности воздуха в 60%. В таком случае коррозия арматуры тормозится из-за появления высокого омического сопротивления, которое демонстрируют пленки влаги возле поверхности арматуры. Но метод сложен и не дает эффекта в регионах с частыми осадками и повышенной влажностью.
Качественный бетон изначально должен пассивирующе влиять на арматуру. В среднем бетон полностью сохнет в течение 2-3 лет (чуть быстрее в сухом климате). За это время сильнее разрушается арматура, так как пребывает во влажной среде.
Для защиты осуществляют пассивирование поверхности арматуры и образование защитных оксидных пленок под влиянием щелочной водной среды бетона. Для этого в раствор вводят пассиваторы – примером может выступить нитрит натрия (вводят в объеме 2-3% от массы цемента).
Самым эффективным на сегодняшний день считается использование мигрирующих ингибиторов коррозии, которые можно добавлять в жидкий или твердый бетон. Ингибиторы проходят через трещины в бетоне и поры до металлической поверхности, впитываются в металл, создавая защитный мономолекулярный слой. Так тормозятся процессы коррозии, перекрывается к металлу доступ влаги и воздуха.
Ингибиторы замедляют процесс появления ржавчины в среднем в 5-13 раз. Если использовать средство до начала процесса корродирования, время до запуска окисления металла увеличивается в 2-3 раза.
Чтобы использовать ингибиторы, поверхность нужно очистить от грязи и масла, грибка и асфальта, грунтовок и других составов. Потом ингибитор наносят малярным валиком либо с применением пульверизатора. Обычно выполняют в 2 этапа с промежутком по времени (около 8 часов).
Защита бетона
Чтобы получить оптимальный результат, желательно одновременно использовать разные виды защиты бетона. На этапе создания проекта определяются опасные для бетона факторы, рассматриваются мероприятия по профилактике и защите монолита.
Профилактическая защита бетона предполагает герметизацию конструкции, исключение агрессивных сред, улучшение вентиляции в закрытых помещениях. Важно уделить внимание и правильному конструированию – все поверхности должны быть выполнены так, чтобы иметь возможность предотвратить места скопления воды, другой органики. От цементного камня должен осуществляться нормальный водоотвод (реализуют методом создания водоотводов и поверхностей с углом).
Есть два типа защиты бетона: первичная и вторичная. Первичная защита от коррозии предполагает применение разного типа минеральных добавок в бетон, повышающих его плотность. Метод эффективен, но при слишком большой концентрации добавок можно ухудшить характеристики бетона. Используются добавки для повышения разных свойств монолита – стабилизирующие, влагоудерживающие, пластифицирующие.
Набор добавок подбирают в соответствии с условиями эксплуатации – так, для бетона в воде с сульфатами актуально уменьшение содержания C3S, для других случаев на первый план выходят другие характеристики и показатели.
Благодаря химическим добавкам увеличивается плотность бетона, что не дает проникать вовнутрь структуры агрессивным средам и даже защищает арматуру. Химические добавки закрывают поры камня, повышая морозостойкость.

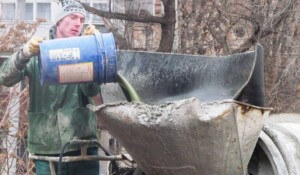

Наиболее популярные добавки в бетон:
противоморозные;
воздухозахватывающие;
пластификаторы;
повышающие водонепроницаемость;
антикоррозийные вещества для арматуры;
замедлители схватывания.
Часто применяют добавки комплексного воздействия, которые одновременно меняют несколько свойств. В некоторых случаях при улучшении одних характеристик вещества ухудшают другие (менее важные).
Вторичная защита бетона от коррозии предполагает использование разных покрытий, которые не позволяют воздействовать на поверхность монолита опасным средам и веществам. Чаще всего применяют лакокрасочные смеси, обеспечивают дополнительную гидроизоляцию, долго выдерживают бетон на воздухе (до карбонизации).
Специальные краски, акриловые покрытия, лаки не позволяют попадать на бетон твердым и газообразным компонентам, способным вызвать коррозию. Такие покрытия защищают камень от влаги и противодействуют такому неприятному фактору, как биологическая коррозия бетона (воздействие микроорганизмов). Применяются разные мастики, создающие защитный барьер. Наиболее эффективными считаются смеси на базе смол.
Актуальны уплотняющие пропитки, которые могут использоваться в качестве основы перед нанесением лакокрасочных покрытий. Такие составы не позволяют воздействовать на бетон газам, влаге. Биоцидные добавки защищают от бактерий, грибков, плесени. Внутри пор материала составы не позволяют развиваться бактериям.
Защита специальными покрытиями актуальна там, где нужно защитить бетон во влажных грунтах. Монолит оклеивают со всех сторон полиизобутиленовыми пластинами, полиэтиленовой пленкой, другими видами рулонной гидроизоляции.
Коррозия бетона и арматуры в конструкциях – актуальная проблема, которая значительно ухудшает эксплуатационные характеристики и сокращает срок службы. Для наиболее эффективной защиты бетонного монолита и стальных каркасов внутри лучше всего использовать несколько методов.
Коррозия бетона и железобетона: виды, способы защиты
Бетон – искусственный камень, при производстве которого используются: цемент, мелкий заполнитель – песок, крупный заполнитель – щебень, вода и добавки, сообщающие пластичной смеси и готовому продукту требуемые свойства. Под воздействием неблагоприятных внешних факторов или вследствие внутренних химических реакций бетон подвергается коррозии – процессу разрушения структуры с ухудшением технических характеристик конструкции вплоть до полного ее выхода из строя. Во избежание аварийных ситуаций и экономических потерь необходимо выбрать оптимальный способ, как предотвратить появление и развитие коррозионного процесса.
Классификация видов коррозии бетона
Существует несколько видов коррозии и вариантов ее протекания.
Растворение компонентов бетонного камня
Один из самых уязвимых для влаги компонентов – гашеная известь (гидрат оксида кальция). Это вещество попадает в бетонную смесь либо в процессе ее изготовления, либо при обработке бетонных элементов водой, загрязненной вредными примесями. При проникновении влаги вглубь бетонной конструкции гидрат оксида кальция легко растворяется и вымывается, что приводит к нарушению структуры цементного камня.
Параметры, влияющие на скорость растворения и вымывания гидроксида кальция:
Температура, примерно равная +20°C, – наиболее благоприятна для этого процесса. В условиях более высоких температур растворимость этого компонента снижается.

Продолжительное постоянное воздействие воды. Приводит не только к полному вымыванию гидроксида кальция, но и к разложению других гидратных компонентов – глинозема, кремнезема и оксида железа – до рыхлого состояния, что значительно снижает прочность бетонного камня.

Чем больше процентное содержание минеральных заполнителей с гидроксидом кальция, тем интенсивнее процесс их вымывания.

Повреждения этого типа характерны для подземных конструкций и гидротехнических объектов.
Способы значительного замедления разрушающих процессов:
введение пуццолановых присадок, связывающих гидроксид кальция и повышающих водонепроницаемость бетона;

применение бетонов повышенной плотности;

искусственная карбонизация конструкций;

проведение эффективных мероприятий по гидроизоляции поверхности.

Химическая коррозия
Такая коррозия происходит из-за химреакций между компонентами цементного камня и химически активными средами. В результате этих взаимодействий происходит либо вымывание соединений, легко растворяющихся в воде, либо образование рыхлых осадков, не обладающих вяжущими свойствами. Выделяют несколько подвидов этой коррозии: углекислотная, кислотная и щелочная.
В случае протекания реакции между гидратом оксида кальция (гашеной известью) и углекислым газом, содержащимся практически во всех природных водах, образуется водонерастворимый CaCO₃ и вода.
Ca(OH)₂+ CO₂ = CaCO₃ + H₂O
Водонерастворимый карбонат кальция CaCO₃постепенно накапливается в микропорах и микротрещинах бетонного камня, вызывает увеличение его объема и становится причиной трещинообразования и последующего разрушения материала. Карбонат кальция при взаимодействии с водой и углекислым газом образует бикарбонат кальция, представляющий опасность для структуры бетона, а при наличии воды – легко вымывающийся из бетонного элемента. Чем выше концентрация углекислоты в жидкости, тем интенсивнее протекает реакция разрушения конструкции.
CaCO₃+ CO₂+ H₂O = Ca(HCO₃)₂
При взаимодействии гашеной извести с кислотосодержащими водами в искусственном камне происходит химкоррозия бетона с образованием хлористого кальция, легко удаляемого водой.
Ca(OH)₂+ HCl = CaCl₂+ H₂O
Помимо соляной кислоты, чаще всего в природных водах присутствуют серная и азотная кислоты. Серосодержащее соединение кальция – CaSO₄, как и карбонат кальция, накапливается в микропорах бетона, постепенно приводя к потере его характеристик. С сульфатами активно реагируют не только гидроксид кальция, но и алюминатные компоненты бетонного камня. Такие реакции являются нежелательными, поскольку в результате их протекания образуются гидросульфоалюминаты.
Самая опасная соль – эттрингит – по мере роста кристаллов вызывает очень сильные напряжения внутри бетонного элемента. Устойчивость бетонного камня к сульфатсодержащим средам во многом зависит от вида минерального вяжущего. Поэтому, если планируется эксплуатация бетона в сульфатсодержащих водах, то при его производстве используются пуццолановый или сульфатостойкий цементы. Кроме неорганических кислот, коррозию могут провоцировать органические кислоты – молочная и уксусная.
Еще один вид химической коррозии – щелочной – вызывает слишком большое количество противоморозных добавок, применяемых при производстве смеси. Чаще всего встречаются реакции между кремнеземом, содержащимся в заполнителях бетонной смеси, и соединениями калия и натрия. Хлориды калия и натрия находятся в засоленных почвах, морской воде, реагентах, используемых в борьбе с гололедом. В результате таких взаимодействий в цементном камне образуются гидратированные соединения, расширяющиеся в условиях высокой влажности с появлением трещин. Из трещин в некоторых случаях может выделяться силикат натрия.
Биокоррозия
Биологическая коррозия возникает в результате негативного влияния грибков, бактерий и водорослей некоторых разновидностей. Они проникают в поры искусственного камня и развиваются в них. Из-за накопления продуктов их жизнедеятельности бетонный камень разрушается.
Для борьбы с разрушением бетонных конструкций из-за агрессивных биофакторов используют биоцидные добавки, глубоко проникающие в поры материала и уничтожающие микроорганизмы.
Физическая
К быстрому разрушению бетонных элементов приводят попеременные циклы замерзания-оттаивания во время набора марочной прочности. Избавиться от этой проблемы можно путем создания нормальных условий для схватывания и твердения бетонной смеси.
Радиационная
Этому виду коррозионного разрушения подвергаются бетоны в результате радиационного облучения, из-за которого из материала удаляется кристаллизованная вода. Удаление жидкости нарушает структуру бетона, снижает его прочность, провоцирует появление трещин.
Способы защиты бетонных и железобетонных конструкций от коррозионного разрушения
Методы защиты бетона и железобетона от коррозионного разрушения делят на первичные и вторичные. К первым относятся:
Изначальная корректировка состава, цель которой – обеспечение высокой плотности и прочности бетона, хорошей водонепроницаемости.

Применение спецдобавок и вяжущих с особыми характеристиками. Применяемые добавки – водоудерживающие, пластифицирующие, стабилизирующие. Часто востребованы мылонафт, кремнийорганические жидкости, сульфатнодрожжевые бражки.

Разработка конструктивных решений, обеспечивающих защиту стальной арматуры.

Целью вторичных защитных мероприятий является исключение прямых контактов поверхности бетонных и железобетонных конструкций с агрессивными средами. Такими способами являются:
Устройство оклеечной гидроизоляции. Этот вариант используется при контакте бетонной поверхности с влажным грунтом или при его периодическом смачивании жидкостями-электролитами.

Применение обмазочных гидроизоляционных материалов. Наиболее распространены мастики на базе различных смол.

Обработка поверхностей пропитывающими составами. Уплотняющие пропитки, повышающие водонепроницаемость поверхностного слоя бетона, часто наносят перед использованием лакокрасочных составов.

Применение акриловых и лакокрасочных составов – актуально при взаимодействии поверхности бетонного элемента с твердыми материалами или газосодержащими средами.

Коррозия стальной арматуры в железобетонных конструкциях
Для устройства силового каркаса бетонных конструкций используют стальные арматурные стержни с рифленой или гладкой поверхностью. Их основная функция – повысить устойчивость бетона к нагрузкам на сжатие, растяжение, сдвиг. Коррозионное разрушение арматуры значительно снижает прочность всей конструкции. Факторы, провоцирующие потерю прочности каркаса, – воздействие воды, наличие в воздухе хлора, сероводорода и других серосодержащих газов. Вода и газы поступают к стальному каркасу через поры в бетонном камне.
Способы защиты стальной арматуры в бетоне от коррозии:
Использование рационально составленной бетонной смеси, введение в ее состав ингибиторов, замедляющих коррозионные процессы в стали. Минимальное содержание в бетонной смеси хлоридов и роданидов. Количество хлористого кальция должно быть не более 2% от общей массы вяжущего.

Пассивирование поверхности стальных стержней перед сваркой или связыванием арматурного каркаса. Пассивирующие вещества вводят и в состав самой бетонной смеси. Чаще всего это нитрит натрия, применяемый в количестве 2-3% от массы вяжущего.

Улучшение плотности бетона, поскольку чем больше в структуре пустот, тем выше вероятность поступления к стальным стержням воды и агрессивных газов.

Соблюдение технологических правил укладки силового каркаса в опалубку.

Во избежание преждевременного разрушения железобетонной конструкции необходимо контролировать ее состояние с помощью технологий неразрушающего контроля, предусмотренных ГОСТом 18105-86.
виды, свойства и защита от нее
Коррозийным разъеданием подвергаются многие строительные материалы, в том числе и бетон. Она представляет собой разрушение металлов под воздействием физико-химических или химических факторов окружающей среды. Чтобы предотвратить разрушение в сооружениях из бетона и железобетона существуют различные методы защиты. Это могут быть покрытия поверхности с помощью специального стойкого материала или разнообразными лаками, пропитками.
Определение коррозии
Коррозия представляет собой разъедание строительных материалов под влиянием физических, химических и биологических факторов при контакте с окружающей средой. Бетон имеет в своем составе наименее прочный компонент – это цементный камень. Именно с этой части материала начинается коррозийный процесс. Разрушение случается в результате воздействия различных видов вод, а именно:
сточных;
вод в траншеях или трубах;
морских;
речных;
грунтовых.
Наиболее опасны для бетонов грунтовые воды вблизи промышленных предприятий из-за наличия в них химических выбросов. Также при воздействии с бетоном и железобетоном наносят им весомый вред сточные воды. Коррозия бетона воздействует на гидротехнические сооружения, загрязняет воздух, однако, такая концентрация газа в окружающей среде не вредит здоровью человека, но способствует разрушению бетонных конструкций.
Разрушения строительных материалов разнообразны и могут находиться разрушающие микроорганизмы как в прямом контакте, так и внутри структур. Ускоряется разъедание в бетоне при повышенной влажности окружающей среды.
Вернуться к оглавлению
Виды и описание

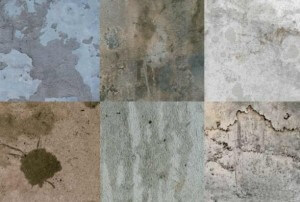

Сульфатная коррозия.
Существуют разновидности бетонной коррозии:
Радиационная, которая зависит от дозы ионизирующего облучения и количества цементного камня. Вследствие чего искажается кристаллическая решетка минералов, расширяется заполнитель, который приводит к микротрещинам, макротрещинам в материале, а в дальнейшем к полному разрушению.
Химическая, происходящая вследствие атмосферных осадков и под воздействием углекислого газа, входящий в состав воздуха. Таким образом, в строительстве бывает газовая коррозия, которая особенно актуальна при большом количестве влаги.
Биологическая. Разъедания, связанные с биологической коррозией, появляются в результате воздействия химических веществ, получившиеся при эксплуатации бетонных конструкций.
Физико-химическая коррозия появляется в результате замерзания воды. В жидком состоянии вода попадает в поры материала, а в результате минусовых температур она замерзает. Образовавшийся лед расширяется и распирает постройки, в итоге образуются трещины.
Вернуться к оглавлению
Химические разъедания
Образуются под взаимодействием бетонного камня с веществами окружающей среды. Процессы химической коррозии относятся к трем категориям:
В результате кристаллизации материалов происходит растрескивание. Трещины являются последствием расширения объема материала из-за низких температур.
Выщелачивание мягкими водами с последующим образованием белого налета.
Цементная бацилла, которая является последствием влаги, разрушает бетонные конструкции. На них образуются трещины и растрескивания.
Вернуться к оглавлению
Физико-химическая
Схема процесса коррозии.
В этом случае цементный камень расходится в воде. В результате чего гидроксид кальция вымывается или растворяется. Растворение железобетона из-за воздействия воды случается с различной быстротой. Так, например, плотные массивные конструкции подвластны коррозии лишь по истечении многих десятилетий. В сооружениях с тонкими оболочками, вымывание кальция случается уже через 2-3 года. В момент прохождения вод через бетон, процесс разложения ускоряется во много раз, и уменьшаются прочностные характеристики материала.
Вернуться к оглавлению
Биологические разрушения
Коррозия с образованием больших объемов биологических соединений в камне, является итогом влияния проникающих в бетон различных веществ. Это способствует появлению внутреннего напряжения и трещин в бетонной конструкции. Биологическая коррозия определяется наличием на цементном камне бактерий, мхов, грибков или лишайников.
Биологические разрушения развиваются из-за прямого контакта микроорганизмов с материалом. А также биоорганизмы, которые могут нанести вред материалу, находясь на расстоянии. Развиваются биологические коррозии в условиях техногенной среды с большим содержанием влаги в атмосфере.
Вернуться к оглавлению
Радиационная
Коррозия бетона бывает радиационной, которая возникает в результате радиационного излучения. Она способствует удалению из бетонной конструкции кристаллизованной жидкости и тем самым приводит к нарушению прочности структуры. Продолжительное воздействие радиационного облучения приводит к жидкому состоянию кристаллических веществ. Появляется напряжение в бетонном растворе, и возникают трещины.
Вернуться к оглавлению
Факторы влияния
Коррозия бетона возникает под воздействием следующих обстоятельств, от которых зависит скорость разрушения зданий и сооружений:
умение поверхности бетонного раствора противодействовать веществам;
пористость материала;
вещества, находящиеся в атмосферных осадках;
капиллярность.
Главная составляющая бетона – это его пористость, которая определяет количество пор и наличие плотности в структуре материала. От пористости бетона зависит возможность влагопоглощения конструкции при таянии снежных масс или других атмосферных осадков. Материал со значительным количеством пор подвластен большей возможности разрушения в результате физико-химической коррозии. Поэтому защита бетона от коррозии должна начинаться на начальном этапе постройки зданий и сооружений, ведь все виды коррозии бетона приводят к разрушению построек.
Вернуться к оглавлению
Антикоррозийная защита
Защита бетона от коррозии.
Виды коррозийных разрушений бетона различны и многообразны. Многих строителей интересует вопрос защиты бетонных конструкций от влияния негативных внешних факторов окружающей среды.
Зачастую подвергаются разрушению верхние слои бетона, тогда защита заключается в применении бетона с небольшим количеством капилляров в его структуре. Используя препарат от возникновения трещин еще на начальном этапе строительства, это поможет уберечь сооружения от выщелачивания и вымывания.
Защита от разрушений в виде ржавчины разделяется:
способы, изменяющие состав бетона, при этом, делая его более прочным и устойчивым к негативным воздействиям окружающей среды;
мероприятия, связанные с покрытием поверхности материала гидравлическими препаратами;
комбинированные мероприятия, которые включают в себя покрытие бетона антикоррозийным препаратом с дальнейшим его проникновением вглубь материала.
Применение в состав бетона белитового цемента позволит снизить количество выделяемого гидроксида кальция, что способствует испарению жидкости. Такой компонент позволит уплотнить материал и тем самым прекратит проникновение жидкости через бетонный раствор.
Еще один вид разрушения бетонного сооружения от ржавчины — сульфатная коррозия бетона. Она появляется в результате взаимосвязи сульфатов с камнем в цементе раствора. Разрушение наблюдается в виде искривлений конструкции и распирания конструктивных элементов.
Металлические части конструкции покрывают специальными защитными материалами.
Коррозию бетона, возникшую из-за воздействия вод, предотвращают разными путями. Используют разнообразные добавки, препараты на начальном этапе приготовления бетонного раствора: водоотводы или гидроизоляцию.
Защита бетона от разъеданий подразделяется на: первичную и вторичную. Также подвластны воздействию разъедания ржавчиной сооружения из железобетона. Для их спасения применяют ингибиторы металлической коррозии в момент приготовления бетонного раствора. Таким образом, на составляющих из железобетона образуется пленка, которая останавливает контакт металла с бетоном.
Вернуться к оглавлению
Первичная
Данная защита обусловлена введением дополнительных препаратов в состав бетонной смеси в процессе его приготовления. Такой способ позволит изменить состав смеси и убережет в дальнейшем здания и сооружения от разрушений.
Применяют разнообразные стабилизирующие, гидроизоляционные, пластифицирующие, биоцидные и другие препараты. При выборе вспомогательных препаратов для изготовления раствора отталкиваются от условий эксплуатации бетонного камня. Например, при изготовлении цементного раствора в водах с большим содержанием сульфата снижают количество свинца.
Вернуться к оглавлениюВернуться к оглавлению
Что используется?
Улучшают бетонный раствор и его прочностные характеристики химические препараты. Они позволяют сократить в порах агрессивные вещества, которые замедляются при движении. А, значит, коррозия арматуры в бетоне подвергается меньшим разъеданиям. Используя химические препараты в качестве добавок в цементный раствор, увеличивают замкнутость пор. Благодаря этому образуется высокая морозостойкость бетона и железобетона. Используют химические добавки: противоморозные, воздухопоглощающие, уплотняющие, замедлители схватывания.
Применение добавок в бетонную смесь, которые повышают морозостойкость.
Применяют добавки, которые способны улучшить сразу пару показателей или, наоборот, один улучшают, другой снижают. Для защиты бетонных сооружений от разъедания его составляющих ржавчиной используют такие добавки:
сульфатно-дрожжевую бражку;
мылонафт;
кремнийорганическую жидкость.
Вернуться к оглавлению
Вторичная
Вторичная защита от разрушений ржавчиной бетонных сооружений и зданий из железобетона заключается в защитном покрытии верхнего слоя цементного камня. Защита состоит из лакокрасочных покрытий и уплотняющей пропитки. Также к ней относят выдержу бетона определенное время на воздухе.
Что используется?
Вторичная защита включает в себя следующие добавки, при которых разъедание ржавчиной бетонных построек сводится к минимуму:
пропитки с уплотнением;
покрытия красками и акрилами, с помощью которых образуется защитная пленка;
защита мастиками, которая актуальна при большом воздействии на бетонный раствор влаги;
защита оклеиванием полиизобутиленовыми пластинами;
биоцидные добавки, которые оберегают сооружения от грибков, плесени и микроорганизмов. Большего эффекта можно добиться, используя первичную и вторичную защиту в комплексе.
Вернуться к оглавлению
Заключение
Коррозийные воздействия опасны для бетонных зданий и сооружений из железобетона. Важно следить за постройками и всячески предотвращать появление разъедающей ржавчины. Иначе постройка, на которую ушло много сил и финансов, может полностью пасть. На рынке строительных материалов присутствует множество различных добавок, которые способны спасти постройку от разрушений.
Главное, принять меры как во время работы и в момент приготовления раствора, так и поддерживать сооружения в дальнейшем, чтобы коррозия бетона не разрушила все труды.
Коррозия бетона и железобетона
Коррозийным разъеданием подвергаются многие строительные материалы, в том числе и бетон. Она представляет собой разрушение металлов под воздействием физико-химических или химических факторов окружающей среды. Чтобы предотвратить разрушение в сооружениях из бетона и железобетона существуют различные методы защиты. Это могут быть покрытия поверхности с помощью специального стойкого материала или разнообразными лаками, пропитками.
Определение коррозии
Коррозия представляет собой разъедание строительных материалов под влиянием физических, химических и биологических факторов при контакте с окружающей средой. Бетон имеет в своем составе наименее прочный компонент – это цементный камень. Именно с этой части материала начинается коррозийный процесс. Разрушение случается в результате воздействия различных видов вод, а именно:
сточных;
вод в траншеях или трубах;
морских;
речных;
грунтовых.
Наиболее опасны для бетонов грунтовые воды вблизи промышленных предприятий из-за наличия в них химических выбросов. Также при воздействии с бетоном и железобетоном наносят им весомый вред сточные воды. Коррозия бетона воздействует на гидротехнические сооружения, загрязняет воздух, однако, такая концентрация газа в окружающей среде не вредит здоровью человека, но способствует разрушению бетонных конструкций.
Разрушения строительных материалов разнообразны и могут находиться разрушающие микроорганизмы как в прямом контакте, так и внутри структур. Ускоряется разъедание в бетоне при повышенной влажности окружающей среды.
Виды и описание
Сульфатная коррозия.
Существуют разновидности бетонной коррозии:
Радиационная, которая зависит от дозы ионизирующего облучения и количества цементного камня. Вследствие чего искажается кристаллическая решетка минералов, расширяется заполнитель, который приводит к микротрещинам, макротрещинам в материале, а в дальнейшем к полному разрушению.
Химическая, происходящая вследствие атмосферных осадков и под воздействием углекислого газа, входящий в состав воздуха. Таким образом, в строительстве бывает газовая коррозия, которая особенно актуальна при большом количестве влаги.
Биологическая. Разъедания, связанные с биологической коррозией, появляются в результате воздействия химических веществ, получившиеся при эксплуатации бетонных конструкций.
Физико-химическая коррозия появляется в результате замерзания воды. В жидком состоянии вода попадает в поры материала, а в результате минусовых температур она замерзает. Образовавшийся лед расширяется и распирает постройки, в итоге образуются трещины.
Химические разъедания
Образуются под взаимодействием бетонного камня с веществами окружающей среды. Процессы химической коррозии относятся к трем категориям:
В результате кристаллизации материалов происходит растрескивание. Трещины являются последствием расширения объема материала из-за низких температур.
Выщелачивание мягкими водами с последующим образованием белого налета.
Цементная бацилла, которая является последствием влаги, разрушает бетонные конструкции. На них образуются трещины и растрескивания.
Физико-химическая

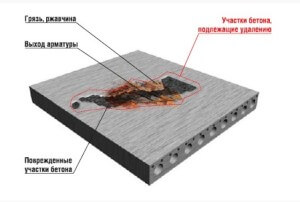

Схема процесса коррозии.
В этом случае цементный камень расходится в воде. В результате чего гидроксид кальция вымывается или растворяется. Растворение железобетона из-за воздействия воды случается с различной быстротой. Так, например, плотные массивные конструкции подвластны коррозии лишь по истечении многих десятилетий. В сооружениях с тонкими оболочками, вымывание кальция случается уже через 2-3 года. В момент прохождения вод через бетон, процесс разложения ускоряется во много раз, и уменьшаются прочностные характеристики материала.
Биологические разрушения
Коррозия с образованием больших объемов биологических соединений в камне, является итогом влияния проникающих в бетон различных веществ. Это способствует появлению внутреннего напряжения и трещин в бетонной конструкции. Биологическая коррозия определяется наличием на цементном камне бактерий, мхов, грибков или лишайников.
Биологические разрушения развиваются из-за прямого контакта микроорганизмов с материалом. А также биоорганизмы, которые могут нанести вред материалу, находясь на расстоянии. Развиваются биологические коррозии в условиях техногенной среды с большим содержанием влаги в атмосфере.
Радиационная
Коррозия бетона бывает радиационной, которая возникает в результате радиационного излучения. Она способствует удалению из бетонной конструкции кристаллизованной жидкости и тем самым приводит к нарушению прочности структуры. Продолжительное воздействие радиационного облучения приводит к жидкому состоянию кристаллических веществ. Появляется напряжение в бетонном растворе, и возникают трещины.
Факторы влияния
Коррозия бетона возникает под воздействием следующих обстоятельств, от которых зависит скорость разрушения зданий и сооружений:
умение поверхности бетонного раствора противодействовать веществам;
пористость материала;
вещества, находящиеся в атмосферных осадках;
капиллярность.
Главная составляющая бетона – это его пористость, которая определяет количество пор и наличие плотности в структуре материала. От пористости бетона зависит возможность влагопоглощения конструкции при таянии снежных масс или других атмосферных осадков. Материал со значительным количеством пор подвластен большей возможности разрушения в результате физико-химической коррозии. Поэтому защита бетона от коррозии должна начинаться на начальном этапе постройки зданий и сооружений, ведь все виды коррозии бетона приводят к разрушению построек.
Антикоррозийная защита

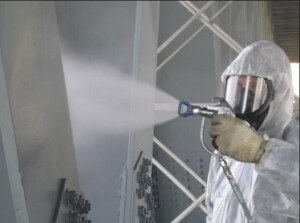

Защита бетона от коррозии.
Виды коррозийных разрушений бетона различны и многообразны. Многих строителей интересует вопрос защиты бетонных конструкций от влияния негативных внешних факторов окружающей среды.
Зачастую подвергаются разрушению верхние слои бетона, тогда защита заключается в применении бетона с небольшим количеством капилляров в его структуре. Используя препарат от возникновения трещин еще на начальном этапе строительства, это поможет уберечь сооружения от выщелачивания и вымывания.
Защита от разрушений в виде ржавчины разделяется:
способы, изменяющие состав бетона, при этом, делая его более прочным и устойчивым к негативным воздействиям окружающей среды;
мероприятия, связанные с покрытием поверхности материала гидравлическими препаратами;
комбинированные мероприятия, которые включают в себя покрытие бетона антикоррозийным препаратом с дальнейшим его проникновением вглубь материала.
Применение в состав бетона белитового цемента позволит снизить количество выделяемого гидроксида кальция, что способствует испарению жидкости. Такой компонент позволит уплотнить материал и тем самым прекратит проникновение жидкости через бетонный раствор.
Еще один вид разрушения бетонного сооружения от ржавчины — сульфатная коррозия бетона. Она появляется в результате взаимосвязи сульфатов с камнем в цементе раствора. Разрушение наблюдается в виде искривлений конструкции и распирания конструктивных элементов.
Металлические части конструкции покрывают специальными защитными материалами.
Коррозию бетона, возникшую из-за воздействия вод, предотвращают разными путями. Используют разнообразные добавки, препараты на начальном этапе приготовления бетонного раствора: водоотводы или гидроизоляцию.
Защита бетона от разъеданий подразделяется на: первичную и вторичную. Также подвластны воздействию разъедания ржавчиной сооружения из железобетона. Для их спасения применяют ингибиторы металлической коррозии в момент приготовления бетонного раствора. Таким образом, на составляющих из железобетона образуется пленка, которая останавливает контакт металла с бетоном.
Первичная
Данная защита обусловлена введением дополнительных препаратов в состав бетонной смеси в процессе его приготовления. Такой способ позволит изменить состав смеси и убережет в дальнейшем здания и сооружения от разрушений.
Применяют разнообразные стабилизирующие, гидроизоляционные, пластифицирующие, биоцидные и другие препараты. При выборе вспомогательных препаратов для изготовления раствора отталкиваются от условий эксплуатации бетонного камня. Например, при изготовлении цементного раствора в водах с большим содержанием сульфата снижают количество свинца.
Что используется?
Улучшают бетонный раствор и его прочностные характеристики химические препараты. Они позволяют сократить в порах агрессивные вещества, которые замедляются при движении. А, значит, коррозия арматуры в бетоне подвергается меньшим разъеданиям. Используя химические препараты в качестве добавок в цементный раствор, увеличивают замкнутость пор. Благодаря этому образуется высокая морозостойкость бетона и железобетона. Используют химические добавки: противоморозные, воздухопоглощающие, уплотняющие, замедлители схватывания.
Применение добавок в бетонную смесь, которые повышают морозостойкость.
Применяют добавки, которые способны улучшить сразу пару показателей или, наоборот, один улучшают, другой снижают. Для защиты бетонных сооружений от разъедания его составляющих ржавчиной используют такие добавки:
сульфатно-дрожжевую бражку;
мылонафт;
кремнийорганическую жидкость.
Вторичная
Вторичная защита от разрушений ржавчиной бетонных сооружений и зданий из железобетона заключается в защитном покрытии верхнего слоя цементного камня. Защита состоит из лакокрасочных покрытий и уплотняющей пропитки. Также к ней относят выдержу бетона определенное время на воздухе.
Что используется?
Вторичная защита включает в себя следующие добавки, при которых разъедание ржавчиной бетонных построек сводится к минимуму:
пропитки с уплотнением;
покрытия красками и акрилами, с помощью которых образуется защитная пленка;
защита мастиками, которая актуальна при большом воздействии на бетонный раствор влаги;
защита оклеиванием полиизобутиленовыми пластинами;
биоцидные добавки, которые оберегают сооружения от грибков, плесени и микроорганизмов. Большего эффекта можно добиться, используя первичную и вторичную защиту в комплексе.
Заключение
Коррозийные воздействия опасны для бетонных зданий и сооружений из железобетона. Важно следить за постройками и всячески предотвращать появление разъедающей ржавчины. Иначе постройка, на которую ушло много сил и финансов, может полностью пасть. На рынке строительных материалов присутствует множество различных добавок, которые способны спасти постройку от разрушений.
Главное, принять меры как во время работы и в момент приготовления раствора, так и поддерживать сооружения в дальнейшем, чтобы коррозия бетона не разрушила все труды.
5.2. Коррозия бетона и железобетона в условиях агрессивной атмосферы
40
зуя растворимые CaCl2 и NaOH, которые постепенно вымываются из бетона:
NaCl + Са(ОН)2 → CaCl2 + NaOH
При этом растет пористость бетона и ухудшаются его несущие свойства. Сле-
дует отметить, что растворы NaCl вызывают коррозию арматуры с образованием объемных соединений даже в том случае, когда нейтрализация бетона еще не прошла и рН внутри пор остается достаточно высоким(рН > 11,8). Это объясня-
ется тем, что ионы С1- разрушают пассивную пленку на железе, вызывая локаль-
ную (местную) коррозию. В этой связи эффект растрескивания железобетона вдоль арматуры, особенно при периодическом обливании растворамиNaCl, мо-
жет проявиться очень быстро (2 — 5 лет).
3) Коррозионное воздействие жидких сред с компонентами, которые вступают во взаимодействие с составляющими бетона и образуют при этом нерастворимые объемные соединения.
К третьему виду коррозии, по классификации В.М. Москвина, относится сульфатная коррозия бетона. Сульфатная коррозия является особенно распро-
страненной из-за того, что сульфат-ионы присутствуют практически во всех видах природных и сточных вод.
При взаимодействии сульфатов кристаллический Са(ОН) , находящийся в
2
цементном камне, и Са(ОН)2 поровой жидкости взаимодействуют с сульфатами с образованием гипса CaSO4·2h3O:
Са(ОН)2 + Na2SO4 + 2h3О = CaSO4·2h3O + 2NaOH
При взаимодействии сульфатов с другими компонентами цементного камня -мо жет образоваться гидросульфоалюминат кальцияГСАК (3СаО·А12O3·3CaSO4
32Н2O.), или (3СаО · Al2O3 · 3СаSО4 · 11Н2О).
Гипс и ГСАК имеют объем, более чем в два раза превышающий объем ис-
ходных компонентов цементного камня. В этой связи в бетоне появляются боль-
шие внутренние напряжения, приводящие к послойному растрескиванию бетона,
оголению и выпадению наполнителей.
41
Любая сухая атмосфера для бетона и железобетона не опасна. Такой атмо-
сферой является атмосфера с влажностью< 60%. При влажности > 60% внутри бетона появляется капиллярная влага, в ней растворяются газы, присутствующие в загрязненной агрессивной атмосфере(атмосфера промышленных предприятий,
городов, морская атмосфера и т..д), и начинается их взаимодействие с состав-
ляющими цементного камня.
С.Н. Алексеев [ 5 ] делит все газы, которые могут присутствовать в атмосфе-
ре, на три группы:
1. Газы, образующие при реакции с Ca(OH)2, нерастворимые или малораство-
римые соли с небольшим объёмом. Это СО2, пары плавиковой кислоты, пары ща-
велевой кислоты, Р2О5 и т. д.
Например, при повышенном содержании углекислого газа в воздухе в поро-
вой влаге бетона происходит следующая реакция:
Ca(OH)2 + СО2 → CaCO3 + h3O
Образующийся по этой реакции мелCaCO3 по объему лишь на30% больше исходной извести Ca(OH)2, поэтому такие газы по отношению к бетону представ-
ляют не очень высокую опасность, так как бетон даже постепенно уплотняется.
Лишь в том случае, когда большая часть Ca(OH)2 заменяется на CaCO3, бетон по-
степенно начинает терять несущую способность.
Однако эти газы представляют опасность для железобетона, так как вышеот-
меченная реакция приводит к нейтрализация бетона, pH внутри бетона снижается с 12,5 до 11,5. Эта нейтрализация может идти достаточно долго (30 – 50 лет) в за-
висимости от концентрации углекислого газа в воздухе. Но как только она прой-
дёт, начинается коррозия арматуры с образованием объёмных продуктов корро-
зии, и бетон начинает растрескиваться вдоль арматуры.
2. Газы, образующие при реакции сCa(OH)2 нерастворимые объёмные про-
дукты коррозии. Это серосодержащие газы SO3, SO2, h3S.
При взаимодействии этих газов с известью протекают следующие реакции:
Ca(OH)2 + SО3 → CaSO4 + h3O
42
Ca(OH)2 + SО3 → CaSO3 + h3O
↓O2
CaSO4
Ca(OH)2 + h3S → CaS + 2h3O
↓O2
CaSO4
Все газы при взаимодействии сCa(OH)2 дают один продукт: CaSO4 – гипс,
который по объёму в2,3 раза больше, чем Ca(OH)2. Вначале бетон уплотняется,
затем в поверхностных слоях начинают возрастать внутренние напряжения, и бе-
тон начинает трещать и отслаиваться с оголением наполнителей. Таким образом,
газы этой группы опасны прежде всего по отношению к бетону.
3. Газы, образующие при взаимодействии сCa(OH)2 растворимые продукты коррозии (обычно это растворимые соли).
Газы этой группы разделяются на две подгруппы.
Подгруппа А: Cl2, пары HCl, HBr, HI, Ch4COOH.
При взаимодействии с такими газами образуются растворимые соли.
Например, Ca(OH)2 + 2HCl (пары) → CaCl2 + 2h3O
Растворимые соли вымываются из бетона, в результате чего постепенно рас-
тёт пористость бетона и уменьшаются его несущие свойства. Кроме того, эти газы могут вызывать локальную коррозию арматуры с образованием объёмных про-
дуктов даже при pH = 12 –12,5. Образование таких продуктов приводит к появле-
нию внутренних напряжений внутри бетона около арматуры, которые вызывают растрескивание бетона вдоль арматуры. Таким образом, газы этой подгруппы опасны как по отношению к бетону, так и по отношению к арматуре железобето-
на.
Подгруппа В: азотосодержащие газы (NO2, NO, пары HNO3)
Ca(OH)2 + 2HNO3 → Ca(NO3)2 + 2h3O
Газы группы В опасны по отношению к бетону. По отношению к арматуре железобетона эти газы опасности не представляют, являются ингибиторами коррозии.
43
В реальной практике часто коррозия идёт более сложно, так как может быть смесь этих газов и тогда действие газов может ослабляться или усугубляться.
Наибольшую опасность по отношению к бетону и железобетону представляют промышленные загрязненные атмосферы.
5.3. Подземная коррозия бетона и железобетона
На агрессивность грунта по отношению к бетону и железобетону влияют не-
сколько факторов:
1) Влажность грунта.
Грунт подразделяется на сухой, нормальный и влажный. Сухой грунт встре-
чается редко и опасности не представляет. Нормальный и влажный грунт обяза-
тельно способствует увлажнению бетона и железобетона, появлению в нём ка-
пиллярной влаги и растворению в ней активных составляющих грунта с после-
дующим взаимодействием с составляющими цементного камня. 2) Агрессивность грунтовых вод (прежде всего их pH):
а) озёрные грунтовые воды (pH = 6,5 – 7,4) — низкая коррозионная активность;
б) речные грунтовые воды (pH = 6 – 8,2) — средняя коррозионная агрессивность;
в) грязные речные, болотные, загрязнённые грунтовые воды промышленных предприятий и городов (pH = 6 – 8,2) — высокая агрессивность грунта.
3) Периодичность подъёмов грунтовых вод.
При подъёме (опускании) грунтовых вод создаются условия вымывания ком-
понентов из цементного камня со всеми вытекающими последствиями: повыше-
нием пористости бетона, нейтрализацией бетона, коррозией арматуры и растрес-
киванием бетона вдоль арматуры.
4)Наличие фильтрации грунтовых вод через бетон (см. раздел 5.1).
5)Солевой состав грунта, прежде всего концентрацией ионовSO-4 и Cl-, ко-
торые, попадая в бетон, начинают взаимодействовать с составляющими цемент-
ного камня (см. раздел 5.1). В зависимости от плотности бетона содержание суль-
Коррозия бетона

Бетон — очень популярный строительный материал, по своей прочности он подобен камню, бетон изготавливается из цемента, воды и заполнителя. Когда эта смесь твердеет, получается крепкий бетон. Заполнитель может быть разных размеров и характеристик, чаще всего это гравий и щебенка.
Коррозия бетона
Коррозия бетона и железобетона — это такой процесс разрушения целостной структуры цементного камня который происходит из за воздействия воды и влаги, циклического замораживания и размораживания, а так же периодически повторяющегося процесса высыхания а насыщения влагой, а так же процесс коррозии начинается когда бетон вступает в контакт с различными агрессорами, которые присутствуют в окружающей бетон среде. Причины разрушения бетона могут бывают совершенно разными от воздействия различных веществ.
Морозостойкость бетона сильно зависит от величины (тонкости) перемола цемента, а так же от количества воды, которую необходимо использовать, что бы обеспечить удобство работы, так же зависит от клинкера. Из всех компонентов клинкера, наименьшей морозостойкостью обладает СзА, его количество в цементе для морозостойкого бетона, должно быть не более 8%. Помол цемента должен начинаться от 3000 и до 4000 см2/г, но так же очень важно что бы в цементе присутствовали и более крупные зерна, которые позволяют выполнять «самолечение» различных дефектов, которые чаще всего возникают под переменным воздействием разных сред.
Высокая водопотребность цемента, так же уменьшает коэффициент морозостойкости бетона, это объясняется тем, что увеличивается пористость капилляров, из за чего, вода в находится состоянии геля и не замерзает в порах даже при достаточно при температуре воздуха значительно ниже 0. Для морозоустойчивых бетонов, водопотребность должна быть менее 0.55.
Смотрите так же: Зимнее бетонирование
Виды коррозии бетона
Исследования которые были проведены советскими учеными, позволили определить суть коррозии бетона, а так же были подобраны оптимальные методы борьбы с коррозией. Они и разделили коррозию бетона на 3 категории:
Вымывание компонентов цементного камня;
Воздействие на цементный камень агрессивных веществ;
Объединяет все процессы, при воздействии которых, цементный камень образует различные соединения;
Так же бывает коррозия арматуры в бетоне, но ее мы рассмотрим в ближайшее время в отдельной статье.
Связанные статьи:
