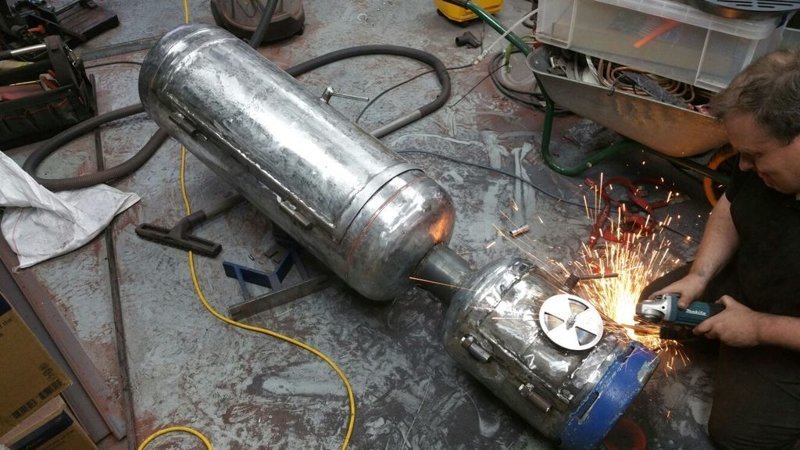

коптильня горячего копчения из газовых баллонов

Автор:
21 февраля 2018 17:31

Если вы мечтаете обзавестись хорошей коптильней, но не желаете тратиться, тогда взгляните на эту пошаговую инструкцию. Без особых затрат можно изготовить коптильный агрегат из пары газовых баллонов, что и сделал автор представленных снимков. Мужчина признается, что ни он, ни его помощники сварочные работы никогда прежде не выполняли. Тем не менее, вещь получилась действительно прекрасная и еще не раз порадует своего хозяина.

Источник:

Шаг 1: выкручивание вентиля

Источник:

Самая сложная часть изготовления коптильни — выкручивание вентиля из газового баллона. Прежде всего нужно убедиться, что в баллоне больше нет газа. Открутите вентиль и оставьте баллон на открытом воздухе на несколько дней. Возможно, вам повезет, и вы сможете открутить вентиль с помощью трубного ключа. Автору этой коптильни пришлось делать гаечный кольцевой ключ с почти двухметровой рукояткой.

Шаг 2: проверка на отсутствие газа

Источник:

Как только вы извлечете вентиль, заполните баллон водой для вытеснения оставшегося газа. Лучше всего повторить эту процедуру трижды.

Шаг 3: вырезание отверстия под дымоход

Источник:

Вырезаем отверстие под дымоход и два отверстия для соединения баллонов. В этом деле мастер использовал кольцевую пилу, но лучше взять плазменный резак.

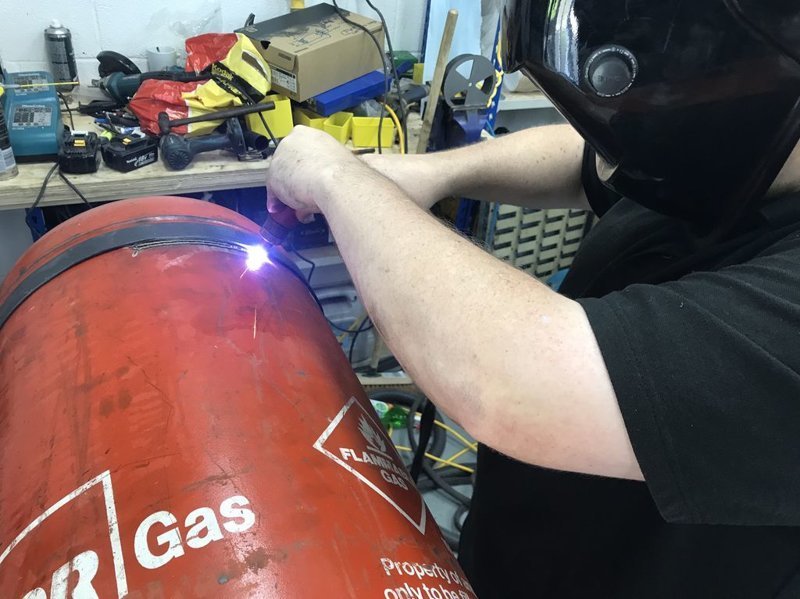

Шаг 4: вырезание дверцы

Источник:

Для резки вдоль баллона мужчина прикладывал железный уголок, для поперечной — металлическую ленту, прижатую стяжным ремнем. Работа выполнялась плазменным резаком.

Источник:

Шаг 5: Создание регулятора дымохода

Источник:

Для регулирования потока воздуха/дыма в коптильне автор взял пару пластин с треугольными отверстиями. Одну пластину нужно приварить к дымоходу, а другую — прикрепить к верхней части основной дымовой камеры. Пластины вращаются вокруг оси, тем самым отверстия в них могут совпадать или не совпадать.

Источник:

Шаг 6: сварка дымовой камеры с печкой

Между дымовой камерой и печкой мужчина добавил трубу длиной в 125 миллиметров, чтобы предотвратить попадание огня в дымовой отсек.

Шаг 7: установка дверцы

Источник:

По краям каждой дверцы была приварена 35-миллиметровая стальная лента. Петли были изготовлены из стального стержня, который просверлили, чтобы вставить болт. А на изготовление дверных ручек пошел металлолом.

Источник:

Шаг 8: снятие старой краски

Источник:

Из-за высокой температуры во время эксплуатации коптильни, требуется снять остатки старой краски. Угловая шлифовальная машина вам в помощь!

Самодельная коптильня из газового баллона: ход работ, схемы, описание

Если у вас есть собственный загородный дом или дача, то, наверняка, вы задумывались о создании коптильни. Можно приобрести и готовый вариант. Но покупка магазинного оборудования обходится недешево. Проще своими руками смастерить коптилку, используя простые (практически) бросовые материалы. Эконом-вариант – конструкция в газовом баллоне.

Особенности оборудования

Чтобы собственными силами соорудить такое оборудование, необходимы свободное время, желание, точная схема, сварочный аппарат, сам баллон и болгарка. Готовый самодельный аппарат можно использовать как:

• коптилку;
• мангал;
• гриль;
• барбекю.

Многофункциональное решение не останется без дела на участке.

За основу берутся обычные баллоны. Они выполнены из прочного металла, который хорошо нагревается и долго держит температуру на должном уровне. Форма основы эргономичная. Поэтому такая самодельная коптилка подходит для приготовления шпика, рыбы, свинины, ребрышек и т. д. Это не всегда агрегат для осуществления холодного копчения. Но устройство справляется с горячей обработкой.

Подготовительные работы

Делать сразу из пропанового баллона сооружение нельзя. Сперва его потребуется подготовить. Необходимо вывести газ или его остатки из емкости. Резервуар открыть и оставить в таком виде на несколько дней. Газ должен выйти естественным способом. Затем тара заполняется водой. Через сутки жидкость нужно слить. Мыльной пеной обильно промазать клапан. Это позволит уточнить, нет ли утечек.

Нужно учитывать: невзирая на то, что конструируется 1 объект, в результате получится конструкция из 2 основных частей. Поэтому делается агрегат из двух газовых баллонов, чтобы получились жаровня и дымогенератор. Для этого потребуется использовать 2 резервуара. Один на 20 л, второй – на 50 л.

На заметку! Иногда агрегат мастерят из трех баллонов. Но это особый тип конструкций.

Перед началом работы самостоятельно выполняется чертеж конструкции. На нем следует отметить места расположения:

• дверей;
• отверстий для поддува;
• других конструктивных элементов.

Ниже есть готовые чертежи. В качестве образца можно воспользоваться ими.

Размеры отмечаются произвольно. Но пристальное внимание уделяется трубе для дымохода. В диаметре элемент варьируется от 10 до 12 см. В длину – минимум полтора метра.

Следующий шаг – подготовка материалов и инструментов. Список включает:

• трубу для установки дымохода;
• дрель;
• 6 дверных петель;
• щетку по металлу;
• сварочную установку;
• ручки;
• решетку из прутьев;
• профиль или строительный уголок.

Еще потребуется подготовить болгарку, чтобы получилась настоящая коптильня из баллона.

Работа с металлом

Когда все подготовлено для коптильни из газового баллона, можно приступать к делу. Конструкция и дымогенератор имею форму колбы. Поэтому сразу же срезается горловинная часть. Один баллон оставляется в исходном виде, второй убирают по длине, оставляя 50 см.

В каждую из частей вырезают крышку по всему периметру и окошко для поддува. Последний элемент делают ближе к краю на дне. Стандартный размер – 10 х 10 см.

Самостоятельно выполненная заготовка, которой потом станет коптильня для различных продуктов, (ее основа) оснащается деталью под шампуры. С каждой стороны напротив друг друга делают 12 отверстий. Диаметр – 1 см. И прорези глубиной не более 2 см. На основе строительного уголка формируется колесник. На расстоянии 5 см высверливаются дырочки по всей площади. К центральной части установки элемент приваривается.

Последующий этап — коптилка из газового баллона состыкуется с топкой и трубой. Чтобы осуществить шаг, требуется прорезать в верхней части агрегата клапан под дымоход. В нижнем углу – под дымогенератор.

Работа сваркой

Следующий этап работы над аппаратом из газовых баллонов – сварка. Когда все элементы конструкции созданы, нужно использовать сварочный агрегат. Берется модель с электродами на 2-3 мм.

Все составные детали нужно соединить. Последовательность — следующая:

• петли для крышек;
• ручки;
• по центру сегмента и с боков под решетку уголки;
• опорные ножки;
• труба под вытяжку.

Поперечные балки фиксируют к опорам. Это обеспечивает надежность, устойчивость, основательность агрегату, выполненному своими руками из обыкновенных баллонов. Вертикальная часть перевешивать не будет.

Основа соединяется с топкой. Заслонки рекомендуется делать фиксируемыми, что позволит самостоятельно регулировать интенсивность работы, горение, циркуляцию дымов. К верхушке дымохода присоединяется пластина, но так, чтобы сохранялась возможность ее закрытия и открытия.

Чтобы коптильня из газового баллона своими руками стала функциональной, нужно внимательно отнестись к вырезанию деталей и их сварке. Все стыки ровные, четкие, без просветов.

На заметку! Поскольку процесс копчения своими усилиями подразумевает герметичность, в части вырезанных окошек фиксируются пластины. Их изготавливают из алюминия, крепят заклепками, оставляя зазор в 2 мм.

Финальная стадия

Сооружение для горячего копчения из подручных материалов подразумевает проведение завершающих работ. Коптильня должна иметь привлекательный вид. Что для этого делается?

Завершение установки коптильни из газового баллона подразумевает выравнивание швов. Для этого задействуется болгарка. Далее вся поверхность зачищается с использованием специальной щетки. Потом – наждачной бумагой.

Резервуар проходят обезжиривающим составом, после чего можно покрывать краской, но с термостойкими свойствами. Так пополняется копилка созданных самостоятельно полезных объектов на участке.

Но помните: редко так выполняется коптильня холодного варианта обработки. В такой жаровне рекомендуется коптить горячим методом. Для холодного копчения советуют смастерить другой вариант.

Теперь вы знаете, как сделать коптильню из газового баллона, и что ничего сложного в коптильне из газовых резервуаров нет.

Чтобы избежать ошибок в процессе работы, предлагается воспользоваться подсказками из видео:

Мини коптильня с гидрозатвором из фреонового баллона

Здравствуйте уважаемые читатели и самоделкины.
А вы любите вкус и запах копченых продуктов? А если эти продукты не содержат в себе вредных вкусовых добавок? А если они были приготовлены вами собственноручно? Уверен что ваш ответ будет положителен.

В этой статье предлагаю рассмотреть процесс изготовления коптильни горячего копчения с гидрозатвором. Коптильню автор этой самоделки будет делать из фреонового баллона.

Необходимые инструменты и материалы.

-Сварочный аппарат
-Болгарка
-Прокаточный станок
-Дрель
-Угольник
-Фреоновый баллон
-Профильная труба 15х15
-Сетка металлическая 10х10мм(нержавейка)
-Проволока нержавейка (диаметр 5мм) 800мм
-Гайки М8 3шт.
-Краска термостойкая
-Сковорода (не нужная)

Процесс изготовления.
В самом начале нужно срезать с баллона верхнюю его часть. Стоит ли говорить что перед началом работы с болгаркой, нужно убедится в отсутствии остаточного давления в баллоне, а так же проверить не был ли газ находящийся в баллоне взрывоопасным. Итак, автор сооружает нехитрую конструкцию из обычного угольника и примотанного к нему маркера.

Этим своеобразным инструментом автор наносит линию в верхней части баллона. Просто поставив баллон на ровную поверхность, прижав к нему маркер и вращая баллон вокруг своей оси.

Ровная, горизонтальная линия начерчена, теперь можно резать баллон. Края отрезанных половинок зачищаем от заусенцев и неровностей используя болгарку с лепестковым кругом.

Теперь можно приступить к изготовлению гидрозатвора. Гидрозатвор автор будет делать из профильной трубы 15х15мм. Окружность баллона составляет 800мм, автор отрезает профиль с небольшим запасом, 900мм.

Получившийся отрезок нужно превратить в кольцо, для этого автор использует самодельный мини прокаточный станок, на основе слесарных тисков. Немного помучившись и пропотев, автор получает на выходе вполне приличное колечко из профиля. Диаметр кольца(от цента до центра профиля) должен совпадать с диаметром баллона.

Одну сторону у этого колечка нужно срезать. С помощью лепесткового круга автор зачищает срезанную поверхность кольца, избавляясь от всех неровностей и заусенцев.

При помощи столярных тисков автор сжимает кольцо и сваривает его края. Перед этой процедурой следует убедиться что кольцо надевается на верхнюю часть баллона.

Если все в порядке можно смело варить края и шлифовать шов.

Полученное кольцо следует приварить к нижней части баллона, пазом направленным вверх. В паз будет вставляться крышка коптильни и заливаться вода .

Дальше нужно сделать ручки для переноски коптильни, автор будет использовать ручки от таково же баллона, которые остались от прошлой самоделки. Кстати а вы уже читали статью о ней?

Автор разрезает ручку пополам, избавляется от всего лишнего и получает две замечательные рукоятки.
Зачистив краску в местах крепления ручек, автор прихватывает их сваркой.

Теперь займемся крышкой. На крышке есть вентиль, в котором присутствует пластмасса. Поэтому от вентиля придется избавиться. Автор срезает его полотном от ножовки по металлу, потому как болгаркой к этому вентилю не достать из за мешающих ручек. Срез автор обрабатывает напильником.

Так же автор решил увеличить диаметр отверстия и рассверлил его сверлом диаметром 8мм.

Автор нашел в своих запасах уже никому не нужную алюминиевую сковороду и она как раз отлично подходит по диаметру баллона (должна помещаться внутрь баллона). Эта сковородка будет служить поддоном для сбора жира.
Но для начала нужно избавить ее от ручки, что автор и делает.

В центре сковородки автор сверлит отверстие и крепит шпильку с кольцом, это будет ручка для извлечения поддона.

На строительном рынке автор приобрел металлическую сетку с размером ячеек 10х10мм. Из этой сетки получится замечательная решетка для размещения продуктов копчения.
Автор размечает и вырезает круг из сетки диаметром чуть меньшим чем внутренний диаметр коптильни.

Так же найдя в своих запасах отрезок нержавеющей проволоки диаметром 5мм, автор изгибает ее в кольцо и прихватывает к нему сваркой полуавтоматом, сетку. Отшлифовав края сетки и сварку, на выходе получил отличную решетку.

Из такой же проволоки автор изготовил подставку для поддона, чтобы сковорода не лежала на щепе, которая будет лежать на дне коптильни. Автор снова изготовил кольцо диаметром около 20мм и приварил к нему небольшие ножки. Общая высота подставки не большая, около 50мм.

Вернемся к баллону. В его центре(по шву) с внутренней стороны автор приварил три гайки М8. Размер гаек не особо важен, на эти гайки впоследствии будет укладываться решетка с продуктами.

Коптильня почти готова, но перед обжигом нужно проверить все ли в порядке и все ли детали становятся на свои места. Автор совершает пробную сборку. Все замечательно, все компоненты коптильни хорошо становятся на своих местах, можно обжигать изделие от старой краски.

Автор обжигает коптильню на разведенном огне. Следует дождаться пока старая краска выгорит полностью.

После того как изделие избавлено от старой краски его нужно конечно же облагородить. Для этого автор использует термостойкую краску в баллончике. Перед процедурой покраски коптильню конечно же нужно подготовить к этому, очистить от сажи, отшлифовать если требуется и обезжирить.

Теперь коптильня приобрела совершенно другой, законченный вид и готова к приготовлению первой порции продуктов.
Ну что приступим к испытаниям??

Коптить автор будет на щепе яблони. Засыпаем небольшую порцию на дно коптильни, дальше ставим кольцо-подставку, на нее ставим поддон для сбора жира. На гайки кладем решетку.

И теперь самое главное, сам продукт копчения. Автор будет коптить куски сала с мясной прослойкой. Сверху накрываем отрезком фольги и накрываем крышкой, не забыв налить в паз гидрозатвора немного водички.

Собранную коптильню устанавливаем на горячие угли и ждем, с нетерпением ждем.

В случае автора для приготовления сала потребовалось 1 час времени.
Выглядит очень аппетитно, а пахнет оно, по словам автора просто обалденно, не, не так, ОБАЛДЕННО!!!
На вкус, я думаю сало тоже не подкачало.

Так что имея немного инструментов в гараже а также желание что то изготовить и прямые руки, можно сделать вполне качественный и привлекательный продукт в виде мини коптильни. При этом не затратив на это много сил и финансов, а всего лишь немного старания и времени.

На этом я с вами прощаюсь, спасибо что читаете. До скорых встреч, пока!!

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Коптильня-мангал-барбекю из газовых баллонов своими руками

Уважаемые посетители сайта «В гостях у Самоделкина» из представленного автором материала вы узнаете, как самостоятельно сделать коптильню-мангал-барбекю из газовых баллонов, то есть получается 3 в 1 ом, очень удобно кстати.

На сегодняшний день среди дачников и владельцев загородных домов популярна тема по созданию всевозможных мангалов, коптилен, барбекю, печей итд. Люди стали больше отдыхать с семьями по выходным собираясь на даче пожарить шашлык, что может быть лучше свежего воздуха и вкусно приготовленного шашлычка))

А вот чтоб все добротно и качественно приготовить понадобиться мангал-коптильня-барбекю, к примеру автор сделал это чудо из старых газовых баллонов. Вначале мастер просто сделал мангал-барбекю из баллона, потом ему захотелось усовершенствовать свое творение и он добавил еще один маленький баллон на 25 л в качестве топки коптильни, а большой баллон выполняет роль коптильной камеры. Отсеки сообщаются между собой, малый расположен по уровню ниже, чтоб образовывать тягу и дым самостоятельно переходил в коптильный отсек.

Малый баллон можно так же использовать как мангал или барбекю, решетка там поместиться только одна, а шампуров в 2 раза меньше, но в сумме с большим баллоном можно увеличить производительность шашлыка/час)))

И так, давайте рассмотрим, что потребуется для создания коптильни-мангала-барбекю?

Материалы

1. газовый баллон на 25 л
2. арматура
3. металлическая труба на 50 мм
4. листовой металл 2-3 мм (для заслонки)
5. петли 2 шт
6. держатели для ручки
7. труба 50 мм длинной 1.5 м
8. ограничитель открывания крышки (арматура)

Инструменты

1. болгарка (УШМ)
2. сварочный аппарат
3. дрель
4. молоток
5. напильник
6. линейка
7. маркер
8. плоскогубцы

Пошаговая инструкция по изготовлению коптильни-мангала-барбекю своими руками.

Как уже было сказано выше, основной мангал из газового баллона у автора уже был (Кстати на сайте есть предыдущий материал о том, как сделать мангал и правильно разрезать газовый баллон) Но мастер решил усовершенствовать свою конструкцию и повысить ее функциональность, а как следствие и производительность, добавив к имеющемуся мангалу еще небольшой отсек.

В качестве исходного материала был взят старый 25 литровый газовый баллон (как разрезать газовый баллон смотрите на сайте) Баллон был разделан с соблюдением всех правил техники безопасности. Затем в торцевой его части при помощи болгарки выпилено технологическое отверстие в форме эллипса, через него будут сообщаться два баллона.Выпиленный кусок баллона автор прикладывает к торцу большого баллона и обводит контур при помощи маркера, чтоб в последующем выпилить болгаркой такое же отверстие как и на малом баллоне.После чего мастер переходит к изготовлению крышки малого баллона, а именно делает разметку маркером и делает пропил болгаркой по намеченному контуру, но сразу все выпиливать не нужно. Делаем один пропил и сразу привариваем петли и только потом выпиливается вся крышка целиком.Наварены петли.В противоположном торце малого баллона делается еще одно технологическое отверстие в форме треугольника, оно будет служить в качестве поддувала и регуляции потока воздуха в камеру сгорания. На большом баллоне в торцевой его части так же проделывается отверстие для установки трубы-дымохода.Диаметр трубы 50 мм длинна 1.5 м.После чего автор сваривает два баллона в единое целое.Вот собственно что получается.На малый баллон наварены держатели для ручки, а сама деревянная ручка сделана из черенка от лопаты.Так же приварен ограничитель из арматуры для определенного угла открывания крышки мангала.Установлена заслонка, она немного больше по размеру чем само отверстие и служит для регулирования подачи воздуха и тяги соответственно.Как только автор закончил основные работы, сразу же приступил к испытаниям и проверке работы коптильни. В камеру малого баллона закладываются дрова и разводится огонь.После того как разойдутся дрова, переводим заслонку на минимум, чтоб поддерживать тление в камере сгорания.Дровишки желательно использовать ольховые, очень ароматные копчености на них получаются) Автор закоптил куриные крылышки и сосиски, коптил в течении часа.Периодически следует открывать крышку коптильной камеры и проверять состояние продукта.Тяга отличная дымоход справляется.Так же обязательно нужно установить термометр на крышку коптильни, чтоб было ясно какая температура внутри коптильной камеры и можно было ее регулировать.У автора получилось 3 в 1 ом мангал-коптильня-барбекю, что очень удобно и функционально, а самое главное в бюджетном исполнении, потому как старый газовый баллон можно найти в пункте приема металла где вам его продадут по цене железа, а остальные мелочи можно найти в домашней мастерской, термометр стоит недорого (можно заказать из Китая например)

Как видите все под силу простому человеку, просто нужно проявить смекалку и приложить руки. Пошаговая инструкция вам представлена, так что берем и делаем. Дерзайте друзья!

На этом заканчиваю статью. Всем Большое спасибо!
Заходите в гости почаще и не пропускайте новинки в мире самоделок!

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Гриль-коптильня из газового баллона

В этой статье рассмотрим, как мастер-самодельщик изготовил гриль с выносной топкой. Идея заключается в том, что сбоку гриля крепится топка, а на дно металлический лист. Горячий дым проходя под листом нагревает его и продукты над листом равномерно обжариваются и обрабатываются дымом.

Инструменты и материалы:
-Баллон газовый;
-Баллон от компрессора;
-Уголок;
-Металлическая полоса;
-Металлический лист;
-Решетка;
-Профильная труба;
-Труба металлическая;
-Петли;
-Сварочный аппарат;
-УШМ;
-Краска;
-Маркер;

Шаг первый: подготовка баллонов
Сначала мастер сварил стойку и разместил на ней газовый баллон. Затем срезает с газового баллона крепления. Вырезает дверь. Приваривает петли и ручку. Теперь нужно совместить два баллона. Мастер делает шаблон из бумаги. По шаблону вырезает отверстия в обеих баллонах.

Шаг второй: перегородка
Внутрь горизонтального баллона приваривает металлический лист. Со стороны выреза лист приваривается в стык со стенкой баллона. С другой стороны, оставляется зазор.



Шаг третий: сварка баллонов
Сваривает баллоны вместе. В вертикальном баллоне делает дверцу.

Для топки изготавливает ящик.


Шаг четвертый: дымоход
Сверху гриля вырезает отверстие и приваривает трубу дымохода. Сверху дымохода крепит задвижку. Приваривает ограничительный упор для двери.

Все готово, осталось загрузить в отсек грудинку и протестировать гриль-коптильню.
