Коптильня из 200 литровой бочки горячего копчения – Коптильня из бочки дубовой в 200 литров горячего копчения, как сделать 200-литровое изделие с дымогенератором своими руками, фото

как сделать своими руками, видео

Чтобы приготовить потрясающие копчёности в домашних условиях, нужно обзавестись необходимым оборудованием – коптильней. Она может трудиться на электричестве, газу или углях. И совсем не обязательно приобретать такую технику. Её можно создать самостоятельно. Например, удобная самодельная коптильня из бочки.

Для начала нужны знания устройства данного аппарата (схема коптильни):

Схема коптильни из бочки

Какой бы материал ни был задействован в производстве, у аппарата должно быть два отдела:

  • Для продуктов.
  • Для топлива.

Они могут совмещаться или быть разделёнными. Во втором варианте требуется труба, чтобы подавать дым.

Первый вариант используется для готовки деликатесов по принципу горячего копчения. Здесь продукция находится под воздействием и дыма, и высоких температур. Это агрегат горячего копчения – АГК.

Схема АГК:

Коптильня горячего копчения

Второй вариант – это агрегат холодного копчения – АХК. В нём дым утрачивает свою температуру, и высокие температурные показатели снижаются.

Схема АХК:

Коптильня горячего копчения

Если вы намерены сделать АХК из бочки, обязательно поставьте отдельно дровяную печь. Она может быть кирпичной или металлической. В отделении для продуктов устройте крюки или полочки для размещения и фиксации продукции.

Крышку лучше сделать из дерева. Можно вместо неё применять мешковину. Так дым и влага будут удерживаться. Печь и коптильный отсек связываются с помощью трубы. Она может быть самой простой.

Деревянную крышку не создавайте из хвойной древесины. При нагреве из неё выделяются большие объёмы канцерогена. На практике закрывать АХК достаточно смоченной тканью. Ткань периодически заменяется. Коптильня из бочки своими руками закрывается только металлической крышкой, ведь там образуются солидные температуры.

Принципы создания коптильни

Как сделать коптильню из бочки? Аппарат сооружается по такому принципу: топливо сосредотачивается на дне продуктового отсека.

Схема-чертеж:

Схема коптильни

Под продукцией на место с опилками (жаровней) дополнительно ставится противень. Это оборона от попадания жира, стекающего от готовящихся мясных и рыбных продуктов, в угли. В ином случае вспыхнет огонь, и все копчёности просто сгорят. А в изолированном аппарате его погасить, как в шашлычнице, не получится.

Между стенками и этим противнем должен сохраняться зазор для свободного подъёма дыма. Опилки перед применением пропитываются водой. Так они будут именно тлеть, а не гореть. В АХК процесс продолжается гораздо дольше – до недели и более. В установке горячего копчения несколько часов.

Поэтапный инструктаж

Наличие на даче коптильни из бочки – это гарантия беспрепятственного и быстрого приготовления копчёных вкусностей.

Материалы и инструменты

Для её изготовления необходимо обзавестись такими материалами:

  • Бочкой из металла на 200 литров. Желательно, чтобы в ней ранее не хранились химические и нефтяные продукты.
  • Арматура. Её минимальный диаметр – 6 мм.
  • Стальная проволока. Из неё будет сделана сетка.
  • Уголок из металла. Из него будут сооружены ножки. Используется 4 одинаковых по длине отрезка.
  • Трубы для дымохода. Её диаметр – 10 см. Длина – примерно 100 см.

Нужный инструментарий:

  • Болгарка с дисками по металлу.
  • Сварочная техника с электродами. Будет использован электродуговой метод.
  • Рулетка.

Если из 200 литровой бочки были извлечены вредные химикаты и машинные масла, её нужно и промыть и пропарить паяльной лампой. Если лампы нет, можно просто обжечь. После этой процедуры бочка наполняется водой и остаётся в покое на несколько суток.

Алгоритм работ

Если используемая бочка полностью запаяна, сначала срезается её крышка. Из этой крышки потом можно сделать противень для жира.

Нижняя зона – это топочный отсек. Здесь нужно вырезать отверстие прямоугольной формы. Это вход для закладки дров. Примерные параметры дверцы: 20 (высота) и 30 (ширина) см. Этот элемент не выкидывайте. Он сгодится для хорошей дверцы.

Сначала привариваются петли. Затем монтируется ручка. Здесь должна быть фиксирующая задвижка. С противоположной части устройте отверстие под дымоход. Его форма круглая.

На дне вырезаются прорези для подачи воздуха, и оптимального горения, и быстрого устранения золы. Их ширину не следует задавать слишком большой, иначе топливо просто выпадет раньше, чем нагреется.

Сейчас можно делать камеру. Она находится на линии 1/3 от дна. Здесь монтируется железный лист – это днище коптильного отсека. Плотность металла – 4-5 мм. Это гарантия, что он не прогорит и равномерно раздаст тепло.

Затем ставится дымоход. Он приваривается к ранее созданному отверстию. Труба в некоторых случаях немного загибается, поскольку она должна идеально поместиться в участке монтажа.

Установка дымохода

После этого можно монтировать ножки. Их нужная высота – минимум 30 см. Это гарантия лучшего зазора для проникновения воздуха и получения требующейся тяги, то есть оптимального тления дров.

Монтаж ножек коптильни

Для развития полезного объёма вашего аппарата его можно разместить на специальной плите. Её вы предварительно создаёте из кирпича. Позиция дымохода – задняя сторона кирпичной установки.

Отдельно производится противень для жировых скоплений. Его параметры: по окружности он на 3-4 см уступает диаметру бочки. Это залог качественного попадания дыма.

Чтобы установить поддон внутри, следует монтировать пару металлических распорок. Сам поддон не приваривается, он – съёмный. Это существенно облегчит подгрузку горючего.

Теперь можно располагать решётки или крюки. На число решёток влияет высота бочки. Необходимая дистанция между каждым ярусом – порядка 15 см. Чем больше ярусов, тем больше продуктов готовится за одну сессию.

При изготовлении опорных элементов для крюков или решёток удостоверьтесь, что они не станут помехой для изъятия противня.

Совет! Решётку делайте из очень плотной стальной проволоки.

Кульминация. Изготовления крышки. Самый подходящий материал – дерево лиственных или фруктовых пород. В неё высверливаются незначительные дырки. Это способ испарения лишней влаги.

Так создаётся коптильный аппарат на основе бочки. Главное – следовать предложенным чертежам и алгоритмам.

Выбор щепы

Первым важным фактором здесь является подбор стружки для образования дыма. Хвойное сырье исключайте сразу. От него исходят вредные смолы и портится вкус пищи. Лучше применять сырьё от таких древесин:

  • яблоневой,
  • вишнёвой,
  • абрикосовой,
  • сливовой,
  • другой фруктовой,
  • ольховой.

Чтобы придать блюду особый вкус, можно любые из предложенных стружек сочетать с небольшим количеством можжевельника. Его опилки располагаются на дне коптильной ёмкости. От них исходит дым, придающий мясной или рыбной продукции изящный специфический вкус.

В самой нижней части получается зона дна с опилками. После чего располагается поддон для жира. На решётку ложатся продукты, они обвязываются шпагатом либо бечёвкой.

После этого бочка закрывается сделанной ранее крышкой. А в саму печь можно помещать и хвойную древесину. Поскольку дым от неё устраняется через дымоходную трубу.

Происходит поджигание дров. Они горят. И нагревается дно коптильного отделения. Вследствие чего опилки, выложенные ровно, тлеют. Время готовки продуктов обуславливается их видом:

  • Рыба – 30 минут.
  • Мясо – минимум час. Здесь важен его вид и параметры кусков.
  • Курятина – немного больше 40 минут.
Приготовление продуктов в коптильне

Деликатесы, приготовленные по таким принципам, имеют непревзойдённые вкусовые качества. В них отсутствуют разные добавки и примеси, которые часто встречаются в копчёных заводских продуктах

Другие бочковые варианты коптилен

Их всего три. Они изготавливаются несложно и за короткий промежуток времени. Используются те же методы.

Например, можно создать наиболее простую модификацию. Здесь производятся такие действия:

  1. Используется старая труба из водостока.
  2. Она под незначительным уклоном вкапывается в землю. Она связывает участок нахождения костра с продуктовым отсеком.
  3. Чтобы создать костровую зону, достаточно вырыть неглубокую ямку и накрыть её металлическим листом.
  4. Этот лист – способ контроля над активностью горения. Чем больше его открываете, тем мощнее огонь.

Второй вид – особая сушилка. В этой модификации, как правило, копчение не проводится. Здесь сушатся фрукты и грибы. Можно, конечно, потратиться и приобрести электрическую версию. Но самостоятельно её сделать проще. И при этом не понадобятся большие расходы.

Суть устройства такова:

  1. Используются две бочки. Их можно заменить бетонными блоками.
  2. Одна ставится на другую. Получается канал для дыма. Высота канала – примерно 3 м.
  3. Между бочками кладется лист из металла или противень.
  4. На него сыплется мелкий щебень, ставится сетка, на которой будут размещаться продукты для сушки.

Коптить в данном аппарате тоже можно. Но его основная функция – сушка.

Третий тип – бочка из дерева. Это тоже довольно простой метод. Но создаётся не только функциональный агрегат, но и изящный декоративный элемент в вашем саду. Туннель для дыма и топочный отсек находятся в земле. Их нужно затаить под грунтовым слоем. Когда нет копчения топка закрывается крышкой. На ней имеется некоторый слой дёрна. В некоторых случаях в этом месте делают небольшую клумбу.

Получается оригинальная коптильня. А с виду изящная бочка из дерева. Её можно декорировать камнем. Так она преобразуется в компонент ландшафтного дизайна.

Сделанные по любому из типов установки будут полезны в хозяйстве не одни десяток лет.

Итоги

Таким образом, имея бочку из любого материала и с подходящим объёмом в своём хозяйстве, можно соорудить качественный коптильный агрегат или мангал.

edaturistu.ru

Коптильня из бочки своими руками

Читайте в статье

Процесс копчения в коптильни из бочки

Удобство копчения лампой, в том что она не нуждается в постоянной подкачки давления в ручную, если ее не затушит ветром (а у нас это продумано, для этого мы капнули ямку), и не забьется сопло, она будет «гудеть» около 3х часов, пока не израсходует весь бензин.

Процесс копчения по времени может занимать от 40 минут до нескольких часов, это зависит от температуры окружающего воздуха, естественно что мы коптим на улице, поэтому зимой процесс может затянуться, потому что температура в самой коптильне остается слишком низкой, идеальная температура на мой взгляд, это когда ладонь терпит но не долго (руку прикладывать сбоку на бочку). Если же температура будет не достаточной, то вы можете получить резиновую курицу. Повлиять на температуру можно накрыв коптильню из бочки одеялом, но так что бы оно не загорелось, для этого кирпичи под коптильней должны стоять по периметру, это тоже сохранит тепло под самой бочкой, при таких условия как я описал копчение крыльев 1-2 часа, рыба около часа.

Кстати можете коптить рыбу с мясом, и не боятся передачи запаха. Только рыба пусть лежит на нижней решетке.

Результат копчения:

Скумбрия


Куриные крылья


На последок поделюсь рецептом для копчения крыльев который мне очень нравится, делаю только так:

  • Засыпаем в промытые крылья следующие:
  • соль, сахар, перец, лимонную кислоту в пропорции 1:1:1:0,5
  • Перемешиваем, ждем 1-2 часа, коптим.

(Visited 758 times, 1 visits today)

Популярное на этом блоге

  • Подключение ДХО с помощью китайского контроллера (14 174)
  • Телефон долго заряжается (14 088)
  • Автоматика для ворот из Китая и ее подключение (9 572)
  • Привод для откатных ворот своими руками (7 100)
  • Отвал для снега на Ниву своими руками (6 876)
  • Перепрошивка роутера из Китая клона Hame-A15 (5 772)
  • Как проверить блок питания или батарею с помощью мультиметра (5 338)
  • Замена термопредохранителя печки Volkswagen Polo.… (4 939)
  • Как усилить интернет на даче (4 801)
  • (3 648)

Универсальная коптильня

Универсальная коптильня для холодного и горячего копчения изготавливается только из металлической бочки. В ней все делается как в случае с вертикальным вариантом для копчения из одной бочки, но без топки. Дополнительно в стенке делается отверстие, через которое можно будет завести трубу от генератора дыма. Отверстие можно сделать и снизу, если планируется установка коптильни на подготовленную площадку, но потребуется придумать способ, благодаря которому можно будет плотно закрыть отверстие во время горячего копчения. Еще один пример конструкции такой коптильни можно посмотреть на видео:

Когда нет сварочного аппарата

Далеко не у каждого человека есть сварочный аппарат, но домашнюю коптильню с легкостью можно сделать и без него. После того как бочка хорошо очищена и вымыта, ее поверхность следует хорошо зачистить. Следующим шагом станет ее обжиг. Для этого достаточно положить дрова в бочку и развести там костер, когда дрова сгорят, можно переходить к разметке.

f44dc2558858ccb50c7538be26c87e0d.jpgОчистка бочки

Важно! Используйте средства защиты, чтобы частички пыли и металла не попали в глаза, нос и рот. . На боковой стороне бочки делается разметка для люка, далее необходимо воспользоваться болгаркой, чтобы отрезать небольшую часть либо даже половину бочки, все будет зависеть от вашего чертежа и способа использования коптильни.
По бокам можно прикрепить металлические планки, которые будут фиксировать крышку

На боковой стороне бочки делается разметка для люка, далее необходимо воспользоваться болгаркой, чтобы отрезать небольшую часть либо даже половину бочки, все будет зависеть от вашего чертежа и способа использования коптильни.
По бокам можно прикрепить металлические планки, которые будут фиксировать крышку.

Следующий этап — создание опор для бочки, они прикрепляются с помощью специальных зажимов, для этого следует сделать небольшие отверстия под заклепки.
На люке должна быть ручка, так пользоваться коптильней будет гораздо проще. Можно использовать старые дверные ручки или от мебели, но самое главное — чтобы ими было удобно пользоваться.

Внутри необходимо сделать опоры и направляющие для решетки, сначала выбирается наиболее подходящее положение, а потом для крепления сбоку просверливаются отверстия. После этого вставляются опоры.

Если вы решили обработать бочку краской внутри и снаружи, то она должна быть устойчивой к высоким температурам.

Коптильня с использованием сварочного аппарата

Опять же, качественной будет коптильня из 200 литровой бочки, если она была хорошо промыта и обожжена огнем. При помощи болгарки срезается верхняя часть бочки, ее можно использовать как поддон для камеры копчения.

Снизу вырезается дверца и выход для дымохода. В идеале размер такой дверцы составляет 20*30 см, срезанная часть закрепляется на дочке с помощью петель, получится дверца для дров.

Условно разделяем бочку на 3 части, на одну из них крепится железный лист, его толщина должна составлять 40-50 мм.

Вырезается проем для дымохода, труба крепится к бочке. Чем выше труба — тем лучше. Тяга будет увеличиваться, а это способствует чрезмерному выделению жира в готовящемся продукте.

По низу бочки устанавливаются ножки, она не должна просто стоять на земле. При создании воздушного пространства горение внутри происходит гораздо лучше.

Привариваем ножки

Топка может располагаться как в бочке, так и любом другом месте. В этом случае топка сооружается из кирпичей, а бочка будет находиться над топкой, пространство для копчения будет увеличено.

Крышка бочки может быть использована как поддон для сбора жира. Для его установки приваривается арматура на высоте 20 см от дна коптильни.

Вверху сделать основу для решетки, для этого используется арматура по форме петель. Ширина между решетками составлять 15-20 см. Сама решетка может быть выполнена из проволоки.

Для крышки лучше подойдет перфорированное дерево или джутовый мешок.

Вопросы по топливу

Чтобы копчение в бочковом АХК приносило положительные и изумительные результаты и вкуснейшие блюда, а не горстку углей, уделяйте серьёзное внимание виду применяемого топлива и температуре. . Грамотно сооружённый аппарат, благодаря герметичности рабочей ёмкости, позволяет достичь необходимых температурных режимов

Грамотно сооружённый аппарат, благодаря герметичности рабочей ёмкости, позволяет достичь необходимых температурных режимов.

Как уже было замечено, горючее здесь должно тлеть, а не воспламеняться. Здесь поможет сырьё от древесины. Оно перед применением немного смачивается. Если оно будет с большим содержанием влаги, еда просто сварится.

Только благодаря разумному количеству влаги блюда получают нужный вкус.

Топливо – это сырье от подходящей древесины. Если вы желаете получить блюда с хорошим качеством и вкусом, не следует применять сырьё от хвойных пород. Из него при копчении выделяются смолы. Они пропитывают продукт и портят его вкус и запах.

Лучшими вариантами считаются материалы от фруктовых деревьев. Часто применяют яблоневые, вишнёвые, грушевые опилки.

Можно применять дубовое, липовое и ольховое сырьё. Можно сочетать виды сырья, чтобы добиться изысканного вкуса блюд.

Дым – ключевая составляющая. Его в бочке удерживают её герметичность и тяга.

Опилки в очаговую зону добавляются постепенно, ориентировочно по 100 граммов. Там они должны распределяться равномерно.

Золу требуется устранять. Если в аппарате устроен фильтр, необходимо проводить его замену через каждые 4-5 часов.

После каждого применения аппарат тщательно моется и сушится. В иной ситуации жир и копоть негативно отразятся на вкусовых свойствах продукта.

Угли периодически удаляются из очага. Они только препятствуют движению дыма.

Коптильня на базе бочки из дерева, даже хорошо обработанной защитными препаратами, всё равно нуждается в усиленном контроле. Она обязательно должна находиться на металлическом листе.

Виды

Многолетний опыт «умельцев» позволил создать немало вариантов бочковых коптилен. Самые легкие (во всех смыслах) даже мобильны, могут быть привезены на автомобиле к месту пикника или на рыбалку, на охотничью базу. В качестве основы для таких изделий выступают пивные кеги или малогабаритные деревянные бочки. Если есть желание сделать камеру с эффектом гриля, она обязательно должна иметь каркас.


Велико разнообразие стационарных изделий, одни из них предназначены для горячего копчения, другие — для холодного, а третьи могут выполнять обе эти функции гармонично.

Необходимо предусмотреть аналоги устройств, присутствующих в промышленных коптильных камерах:

  • дымохода;
  • дымогенератора;
  • вытяжки.

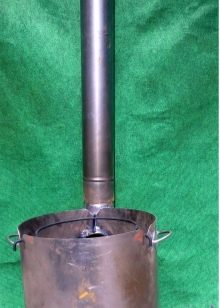

a88126aea4ff632da93ef5b326a23a3d.jpgee727d1834d78c4b8c214d2b10df0393.jpgb11144db0a0baabcd7125646b236e5d9.jpg

Специфика горячего копчения состоит в том, что дым должен поступать снизу, преодолевая минимальное расстояние. Технически это решается двумя различными способами. В одной из схем прорезают окошко, чтобы можно было подбросить опилки и разжечь их. В другой — ставят камеру копчения над обособленной топкой. Саму топку выполняют по-разному: это может быть и простая выемка в земле, и небольшой мангал, выложенный из кирпичей.


Иной подход практикуется, когда создают коптильню холодного типа. Тут уже требуется остужать дым, порой приходится даже прокладывать дымоход в несколько метров длиной. Его выполняют в виде траншей, закопанных в землю труб и так далее — вариантов очень много. Если вдруг места очень мало, приходится устанавливать двойную камеру с искусственным охлаждением, в которой есть два отсека и разделяющая их мокрая ткань.


Экономичнее и практичнее всех домашняя коптильня, которая позволяет сочетать горячий и холодный режимы обработки. Сдвоенную горизонтальную камеру делают из пары одинаковых по размеру бочек, которые связываются дымовыми трубами. При использовании влажного фильтра вверху можно организовать полугорячее копчение; внизу всегда располагается камера сгорания.


Часть домашних мастеров отдает предпочтение традиционному виду коптилен — так называемому шкафу. В качестве основания делается каркас из дерева, ключевые элементы — брус сечением 40х40 мм. Какой бы корпус ни был выбран, его обшивают с трех сторон досками, толщина которых составляет 25 мм, а наибольшая ширина — 100 мм.

Оптимальна окажется вагонка из лиственной древесины:

  • осиновой;
  • ольховой;
  • липовой.


www.tproekt.com

Коптильня для горячего копчения из бочки своими руками

Речь пойдет о коптильне для именно для горячего копчения, я копчу в ней рыбу, преимущественно скумбрию, а также делаю куриные крылья, сделать ее можно самому из бочки 200 литров, нам понадобится даже не вся бочка, а лишь ее третья часть, самая нижняя, бочка разделена кольцами на три части, вот из нижней мы и будем делать коптильню.

Нам понадобится

  1. УШМ, она же болгарка
  2. Защитные очки (обязательно!!!!)
  3. Шуруповерт или дрель
  4. Сверло на 5 мм по металлу
  5. Лопата (если зимой — то кирка)

Для изготовления и успешной работы коптильни понадобится

  1. Бочка металлическая 200 литров (конечно б/у)
  2. Кирпичи (4-6 шт)
  3. Паяльная лампа
  4. Доски или листовой материал для крышки
  5. Старое одеяло
  6. Решетка для продуктов (у меня сетка кладочная просечно-вытяжная)

И так приступим, сначала нужно отрезать бочку, к сожалению свою бочку я не сфоткал перед тем как ее распилить на коптильню, поэтому взял фото в интернете. И так одели очки, взяли болгарку — отпиливаем.

Нам нужна только нижняя часть, перечеркнутое не беремНам нужна только нижняя часть, перечеркнутое не берем

После того как мы отпилили бочку, ее скорее всего нужно прожечь, для этого накидаем в нее дров и сделаем в ней костер, после того как все что было в бочке выгорело, наша заготовка под коптильню продолжает преображаться дальше.

Что бы можно было положить побольше продуктов в коптильню, я сделал двухярусные решетки из кладочной сетки, ее можно купить в любом строительном магазине, стоит не великих денег, но если есть решетка от старого холодильника, можно поставить ее.

3

После прожига бочка становится больше похожей на коптильню-самоделку. Замечу что полки (решетка) для продуктов должны быть съемными, для того что бы можно было достать поддон и заложить щепу для копчения. Для этого я просверлил отверстия в стенках коптильни, и вставил в них металлические пруты, на которые в последствии можно положить решетки для продуктов под копчение.

2

Обязательно нужно сделать поддон для сбора жира и прочих излишеств, выделяющихся с продуктов во время копчения, в противном случае они попадут на щепу и будет выделяться древесный дым вместе с продуктами горения жиров.

Зелеными стрелками показан поддон для жира на дне бочки, он так же выполняет функцию частичной заслонки кислорода, что бы щепа не горела а дымила. Поддон я согнул из листа жести, не очень красиво, но не было под рукой тазика, да именно тазик можно использовать для сбора жира, естественно металлический.

4

Вот фотография с тазиком, он был найден позже, и заменил собой этот поддон.

2

Коптильня готова, осталось сделать крышку, можно накрывать каждый раз одеялами, но это не очень удобно.

Подготовка к копчению

Теперь на дно бочки высыпаем щепу для копчения или кладем обрезки фруктовых веток, в интернете много пишут о том что щепу нужно замочить перед тем как использовать, я разницы не заметил, так что не заморачивайтесь. В такую коптильню я высыпаю примерно 3 жмени щепы в центр, там куда будет греть лампа.

И так засыпали щепу или заложили ветки,

в случае с ветками по периметру веток лучше вложить что то не горючее чтобы поставить поддон ровно на эти предметы (я кладу 3-4 куска колотого кирпича), потому как при прогорании веток, поддон перекосит, и есть риск вылить всю каку на материал для копчения.

Просовываем металлические прутья в отверстия, и устанавливаем на них решетку, на решетку выкладываем продукты, в данном случае это куриные крылышки.

6

Дальше ставим коптильню на заранее подготовленные кирпичи, между которых я заранее выкопал не большую ямку для того что бы в нее встала паяльная лампа.

5

Перед тем как поставить паяльную лампу под коптильню, разжигаем ее и выводим в режим, что бы пламя было синим и гудела как трансформатор.

5-1

Лампу ставим немного под углом к горизонту, направляем ее на центр дня коптильни, ведь именно туда мы положили щепу/ветки

Коптильню накрываем крышкой, заранее сделанную из листового материала или досок сбитых в щит, оббитую старым одеялом, для плотного прилегания к неровному краю отпиленной бочки (мы ж не ювелиры).

1

и еще

Фотографировал на паяльную лампу, прошу прощения за качество.

3

Так вс оставляем и наблюдаем периодически за процессом.

Процесс копчения в коптильни из бочки

Удобство копчения лампой, в том что она не нуждается в постоянной подкачки давления в ручную, если ее не затушит ветром (а у нас это продумано, для этого мы капнули ямку), и не забьется сопло, она будет «гудеть» около 3х часов, пока не израсходует весь бензин.

Процесс копчения по времени может занимать от 40 минут до нескольких часов, это зависит от температуры окружающего воздуха, естественно что мы коптим на улице, поэтому зимой процесс может затянуться, потому что температура в самой коптильне остается слишком низкой, идеальная температура на мой взгляд, это когда ладонь терпит но не долго (руку прикладывать сбоку на бочку). Если же температура будет не достаточной, то вы можете получить резиновую курицу. Повлиять на температуру можно накрыв коптильню из бочки одеялом, но так что бы оно не загорелось, для этого кирпичи под коптильней должны стоять по периметру, это тоже сохранит тепло под самой бочкой, при таких условия как я описал копчение крыльев 1-2 часа, рыба около часа.

Кстати можете коптить рыбу с мясом, и не боятся передачи запаха. Только рыба пусть лежит на нижней решетке.

Результат копчения:

Скумбрия

7

Куриные крылья

8

На последок поделюсь рецептом для копчения крыльев который мне очень нравится, делаю только так:

  • Засыпаем в промытые крылья следующие:
  • соль, сахар, перец, лимонную кислоту в пропорции 1:1:1:0,5
  • Перемешиваем, ждем 1-2 часа, коптим.

(Visited 1 749 times, 1 visits today)

samoblog.com

Электрическая коптильня холодного копчения из бочки

Электрическая коптильня холодного копчения из бочки
Электрическая коптильня холодного копчения из бочки
Блок управления.
Электрическая коптильня холодного копчения из бочки
Я захотел сделать себе простую и большую коптильню холодного копчения, чтобы можно было коптить колбасу, сыр, курицу и индейку целиком. Причем, захотелось сделать что-то автоматическое, чтобы не следить постоянно за температурой и весь процесс протекал сам собой.
Поискав в интернете я ознакомился со многими коптилками, и нашел подходящую конструкцию, где в роли источника тепла используется нагревательный элемент. Та конструкция могла автономно работать 12 часов подряд, а температура в камере не поднималась выше температуры плавления сыра.
Затем я поискал нагревательный элемент на Али Экспресс и нашел подходящий для духовки или барбекю. Там же приметил регулятор для управления температурой с термопарой, для управления нагревательным элементом.
Все решено: я сделаю коптильню из обычной металлической бочки на 200 литров. Заказал все комплектующие и пока они шли почтой, принялся за дело.

Изготовление коптильни холодного копчения


Разметка дверей


Для начала нужно привести бочку в соответствующий вид. Для этого помоем её и очистим от всего лишнего. Можно бочку обжечь горелкой, а затем очистить щеткой по металлу.
Электрическая коптильня холодного копчения из бочки
Далее малярной лентой размечаем где будут двери. Я сделаю две двери. Одна большая в верху - для продуктов, а другая маленькая в самом низу - для опилок и удаления углей.
Электрическая коптильня холодного копчения из бочки
Электрическая коптильня холодного копчения из бочки
Резать буду болгаркой.
Электрическая коптильня холодного копчения из бочки
Но тут есть хитрость, как сделать проще. Для этого делаем прорез с левой стороны будущей дверцы. Затем сверлим и приворачиваем петли.
Электрическая коптильня холодного копчения из бочки
И после этого уже пропиливаем остальные части двери. В итоге у вас получится уже четко подвешенная дверца, точно по середине.
Электрическая коптильня холодного копчения из бочки
Все открывается идеально.
Электрическая коптильня холодного копчения из бочки

Установка заслонки и дымохода


Сверлим отверстие в верху будущей коптильни.
Электрическая коптильня холодного копчения из бочки
Приворачиваем дымоход с заслонкой. Крышка бочки снимается и поэтому нет проблем все вам показать.
Электрическая коптильня холодного копчения из бочки
Электрическая коптильня холодного копчения из бочки
Электрическая коптильня холодного копчения из бочки
Электрическая коптильня холодного копчения из бочки
Электрическая коптильня холодного копчения из бочки
Заслонку и дымоход можно без проблем купить в магазине котлов и печек. Там много выбора разных диаметров.
Электрическая коптильня холодного копчения из бочки
Электрическая коптильня холодного копчения из бочки
Электрическая коптильня холодного копчения из бочки
Электрическая коптильня холодного копчения из бочки
Труба дымохода выглядит очень красиво.

Металлические уплотнения с магнитными липучками


Для того чтобы закрыть щели между корпусом и дверьми необходимо сделать уплотнители.
Понадобится тонкий металл. Размечаем и вырезаем.
Электрическая коптильня холодного копчения из бочки
Электрическая коптильня холодного копчения из бочки
Закрепляем временно.
Электрическая коптильня холодного копчения из бочки
Сверлим отверстия и крепим заклепками или винтами с гайками.
Электрическая коптильня холодного копчения из бочки
Так же прикрепляем направляющие стойки, на которых будут лежать решетки с продуктами внутри.
Двери будут защищены от случайного открывания магнитами. Для этого устанавливаем любые магниты которые у вас есть в хозяйстве по углам.
Электрическая коптильня холодного копчения из бочки
Электрическая коптильня холодного копчения из бочки
Электрическая коптильня холодного копчения из бочки
Электрическая коптильня холодного копчения из бочки
Теперь закрытая дверца будет надежно держаться и не откроется от ветра или вибрации.
Кронштейн для стеллажа выглядит так:
Электрическая коптильня холодного копчения из бочки
Крепится на небольшом расстоянии, учитывая диаметр решетки из-под барбекю.
Электрическая коптильня холодного копчения из бочки
Примеряем решетки.
Электрическая коптильня холодного копчения из бочки
Делаем несколько выступов под различное расстояние.
Электрическая коптильня холодного копчения из бочки
Электрическая коптильня холодного копчения из бочки
Электрическая коптильня холодного копчения из бочки
Если у вас не получится найти такие решетки в магазине их можно сделать самому, вырезав круг болгаркой из упругой металлической сетки. Либо сплести из проволоки самому.
Электрическая коптильня холодного копчения из бочки
Электрическая коптильня холодного копчения из бочки
Электрическая коптильня холодного копчения из бочки

Внешняя отделка


Покрасил всю коптильню термоустойчивой краской, такой красят выхлопные трубы и коллекторы автомобилей.
Электрическая коптильня холодного копчения из бочки
Электрическая коптильня холодного копчения из бочки
Сверху просверлил отверстие для установки термопары, чтобы электроника могла отслеживать температуру.
Электрическая коптильня холодного копчения из бочки
Сама термопара:
Электрическая коптильня холодного копчения из бочки
Сам элемент очень маленький, а этот металлический массивный корпус сделан мной.
Электрическая коптильня холодного копчения из бочки
Весь комплект электроники для управления коптильней, а именно ее нагревательным элементом. Покупал я все тут - Али Экспресс.
Понадобится:
  • ПИД регулятор.
  • Термопара.
  • Твердотельное реле.
  • Радиатор для твердотельного реле.

Все это можно купить в наборе конечно, как я и сделал.
Электрическая коптильня холодного копчения из бочки
Электрическая коптильня холодного копчения из бочки
Электрическая коптильня холодного копчения из бочки
Установил дополнительный термометр как в духовке. Ищите ТУТ.
Электрическая коптильня холодного копчения из бочки
Прикрутил ручки для дверцы.
Электрическая коптильня холодного копчения из бочки
ТЭН установлен в самом низу, правда я его ещё не закрепил толком.
Электрическая коптильня холодного копчения из бочки
А это поддон для опилок и современные прессованные брикеты для коптилок.
Электрическая коптильня холодного копчения из бочки
Электрическая коптильня холодного копчения из бочки

Подставка под коптильню


Вся коптильня установлена на деревянную подставку.
Электрическая коптильня холодного копчения из бочки
На нижней полке размещена электроника.
Электрическая коптильня холодного копчения из бочки
Электрическая коптильня холодного копчения из бочки
Коптильня готова. Затраты, как на мой взгляд, минимальны, для такого устройства.
Original article in English

sdelaysam-svoimirukami.ru

Коптильня из старой бочки своими руками


Скоро начнётся лето и рыболовный сезон. Я покажу замечательную идею, как сделать коптильню из старой бочки. В такой коптильне вы сможете коптить рыбу и мясо за несколько часов. Эта самоделка проста в изготовлении и дешева в создании. Рыба в такой коптильне получается лучше чем в магазине.

Для начала посмотрим авторское видео:

[media=http://www.youtube.com/watch?v=DnPkxKLVYHk]

Необходимые материалы и инструменты:
- бочка
- кирпичи
- проволока
- тазик
- щепки

Шаг 1: Поставим бочку на несколько кирпичей, для того чтобы развести костёр под ней.


Шаг 2: Положите на дно бочки 3 кирпича для тазика и щепок для их тления.

Шаг 3: Насыпаем на дно щепки фруктового дерева: яблоня, груша - рыба лучше прокоптится и будет запах.

Шаг 4: На кирпичи устанавливаем тазик, чтобы туда стекал жир от рыбы или мяса.

Шаг 5: Установим толстую проволоку вверху бочки, чтобы подвесить на неё рыбу.

Шаг 6: Накрываем бочку фанерой или чем-то другим и разжигаем костёр.

Коптильня готова! Рыбу нужно коптить несколько часов регулярно подкладывать в костёр. Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

особенности, плюсы и минусы, необходимые материалы и инструменты, технология сооружения, экплуатация и уход

Традиция коптить добычу досталась нам от наших далеких предков. И хотя острой необходимости сохранять продукты с помощью копчения сейчас нет, побаловать себя копченой рыбой, салом или мясом собственного приготовления иногда хочется. И в этом может помочь простая коптильня, сделанная своими руками из подручных материалов. Самый простой пример коптильного приспособления — коптильня, сделанная из металлической или деревянной бочки.

Что собой представляет коптильня?

Коптильная установка состоит из нескольких элементов:

  • камера копчения — в ней будут помещаться продукты, предназначенные для переработки;
  • печка или топливник, где будет происходить тление опилок и образование дыма;
  • дымоход, который соединяет коптильную камеру и печку (если он необходим по задумке автора коптильни). Длина дымохода зависит от того, каким видом копчения планируется заниматься. Для горячего копчения достаточно 2 м. Если же предполагается холодный способ, то его длина может быть до 5 метров.

Холодное копчение продуктов происходит при температуре +18−220С. При горячем копчении температура газов достигает +350С и выше. Производится оно на большом огне.

Горячим способом чаще всего коптят нежирные продукты. Для копчения жирных продуктов лучше подойдет холодный способ.

Особенности коптильни из бочки

Коптильня из бочки

Коптильня из бочкиСамый, пожалуй, простой вариант коптильни — это коптильня из бочки. Небольшую 200 литровую бочку можно купить, а можно использовать и бывшую в употреблении, только с химически безопасными веществами (предварительно тщательно ее вымыв и продезинфицировав).

Используя железную бочку, можно при желании не делать даже специального топливника и дымохода. При этом бочку можно поставить на кирпичи, на ее дно уложить стружки и опилки лиственных деревьев и, поддерживая огонь под бочкой, таким образом закоптить необходимые продукты.

С чего начать сооружение коптильни?

Существует несколько вариантов выполнения коптильни из бочки, но во всех них выбор и подготовка бочки под коптильную камеру проводится почти одинаково. Сама бочка может быть любой величины, но высота коптильной камеры должна быть в 3 раза больше ее диаметра. Обычная 200 литровая железная бочка прекрасно подходит под эти условия. Однако ее придется немного переделать.

Если планируется коптить продукты холодным способом (а он значительно полезней и надежней для качества продуктов и их сохранности), то необходимо также запастись железной трубой длиной около 5 м для дымохода.

Затем необходимо подобрать место, где будет располагаться коптильня. Оно должно быть защищено от ветров и желательно иметь накрытие. Определить и отметить на поверхности земли место, где будет коптильная камера и очаг.

От места, где будет располагаться бочка-коптильня до места, где будет находиться очаг, нужно разметить место под траншею для устройства дымохода. Затем нужно выкопать углубление под импровизированную печку и траншею под дымоход. При выполнении этих работ необходимо учитывать тот факт, что для создания в коптильне хорошей тяги, нужно создать в устройстве такой наклон трубы, чтобы дно коптильной камеры и противень печки с расположенными на нем коптящими опилками, оказались на одном уровне (согласно закону сообщающихся сосудов).

Печка-очаг из кирпича

Печка-очаг из кирпичаПечка-очаг может быть сделана из камней или кирпича. Делать ее лучше с большой камерой для закладки дров. Поверху камеры сгорания устраивается камера, где будут тлеть опилки. Делается такая печка как можно глубже, чтобы обеспечить достаточную плотность и температуру дыма. Стык камеры и дымохода тщательно присыпается землей для увеличения тяги, а остальная часть траншеи покрывается жестью и также засыпается землей.

Технология сооружения коптильни

Когда будут проведены все подготовительные работы, можно будет приступать к усовершенствованию бочки. Основные этапы работы будут выглядеть примерно так:

  • первым делом нужно вырезать дно в бочке с одного конца;
  • затем определить у бочки половину и вварить на этом расстоянии с помощью сварки или закрепить болтами решетку из нержавеющей стали. Она будет служить как противень для укладки более мелких кусков продуктов;
  • Самодельная домашняя коптильняСамодельная домашняя коптильняпосле этого в верхней части бочки нужно приварить прутья, на которые будут с помощью крючьев вешаться более крупные куски продуктов. Чтобы подвешенные куски мяса или рыбы хорошо прокоптились, они должны висеть свободно, не соприкасаясь друг с другом. Поэтому достаточно будет вварить только 3 прута;
  • для более качественного копчения продуктов крышку, которой будет по верху закрываться коптильная камера, нужно сделать максимально плотной;
  • в центральной части дна камеры копчения вырезается отверстие одного диаметра с трубой дымохода. После завершения работ по устройству печки и дымохода и установки на подготовленное место коптильной камеры в это отверстие вваривается труба дымохода.

Эксплуатации и уход за самодельной коптильней

Приступая непосредственно к процессу копчения, нужно сначала приготовить продукты. Для этого, предварительно засоленные и замаринованные продукты нужно обернуть марлей, для того, чтобы защитить их от возможного попадания копоти и грязи. Затем поместить меньшие кусочки на противень, а большие развесить на крючках. Прикрыть верх бочки плотной крышкой и хорошо обмотать мокрой мешковиной, что не дает дыму быстро уходить из коптильной камеры. Мешковина должна быть влажной все время пока идет процесс копчения.

  • Разложив ровным слоем опилки в дымовой камере можно разжигать костер в печке.
  • Растопку начинают с малого количества, постепенно увеличивая до полной загрузки.
  • Использование коптильни из бочкиИспользование коптильни из бочкиДля копчения нельзя использовать сырые дрова. Они горят медленно и образуют много сажи, которая может оседать на продуктах. Лучшие всего использовать сухие дрова. Они хорошо и жарко горят, а значит, быстрее начнется процесс копчения. Опилки для образования ароматного дыма нужно брать обязательно лиственных пород: лучше вишню, яблоню, грушу, можно граб, бук, ясень, ольху. Можно также использовать можжевельник. Он придает продуктам красивый цвет и замечательный аромат.
  • О том, что процесс копчения начался, будет свидетельствовать дымок, который в некоторых местах все же может просачиваться из коптильной камеры.
  • Коптильню нельзя перегревать. Температура не должна быть слишком высокой, иначе это может сказаться на качестве готового продукта. В начале копчения происходит процесс подсушивания, поэтому температура не должна быть выше 90 градусов. При самом процессе копчения она допускается не выше 120 градусов. Регулировать температуру можно самостоятельно добавляя или уменьшая количество дров в топочной камере.
  • Время копчения продуктов зависит от желаемого результата (горячее или холодное копчение) и величины продукта.
  • Чем больше температура и суше воздух, тем быстрее происходит процесс копчения продуктов и тем качественнее и вкуснее они будут. Если копчение производилось правильно, то на поверхности продукта образуется красивая корочка, прекрасно сохраняющая его.
  • После завершения процесса копчения копченостям необходимо дать остыть в подвешенном состоянии несколько суток при температуре 10−120С.

Уход за такой коптильней не составит большого труда. После каждого копчения нужно промыть решетку и прутья, на которых коптились продукты, и почистить внутреннюю часть коптильной камеры. Вычистить остатки опилок из печки.

Конечно же, копчение дело не простое, но знания приходят с опытом. И если конструкция получиться удачной, то вкусные и приятные продукты, приготовленные своими руками, будут хорошей наградой за труд.

Видео обзор самодельной коптильни из бочки

nashgazon.com

Коптильня из бочки своими руками

Многие считают коптильню для дачи незаменимой вещью. С этим сложно поспорить. А если вы охотник или рыбак, то такое изделие просто бесценно для вас. Всегда приятно скушать копченое мясо, рыбу или дичь, приготовленную на природе. Если вы нуждаетесь в коптильне, то у вас есть два варианта развития. Самый простой — это пойти в магазин и приобрести для себя коптильню. Но, не все могут себе это позволить. Поэтому многие выбирают второй вариант — сделать коптильню для дачи самостоятельно. Хочется сказать, что для этого не нужно быть бывалым мастером, а инструменты и материалы, нужные для работ, вполне доступные.

Многие имеют на даче бочку, которая валяется без дела. Если у вас такой нет, то можете приобрести ее, ведь именно она станет нашим сырьем для коптильни. Желательно, чтобы бочка была на 200 литров. Это позволит коптить много мяса. Итак, если вы настроились, давайте узнаем, как сделать коптильню из бочки.

Понятие холодного и горячего копчения

Для начала, вы должны понимать, что существует два вида копчения, которые может выполнять ваш агрегат:

  • горячее копчение;
  • холодное копчение.

Суть вам может быть ясна. В первом случае, способ довольно быстрый, безопасный и качественный. Сырье, помещенное внутрь, проходит обработку дымом, температура которого в среднем достигает 70 градусов Цельсия (диапазон от 45 до 120 градусов). В такой среде нужно выполнять копчение начиная с двух часов, заканчивая двумя сутками. В итоге у вас получится сочный, ароматный и вкусный готовый продукт. Его сразу же можно употреблять в пищу. Это основная разница.

Если же говорить о холодном копчении, то такой процесс происходит намного дольше. В коптилку помещают уже готовые засоленные небольшие ломтики продукта, которые обрабатываются там на протяжении 4 суток (минимум от 2, все зависит от результата). Что касается больших кусков, то они могут находиться внутри даже неделю. Средняя температура копчения при этом достигает 40 градусов. В чем суть такого метода? Влага с мяса или другого продукта удаляется постепенно, насыщая сырье копченым вкусом и ароматом. Блюдо будет в меру подсушенное и с частичкой жира.

Обратите внимание! Этот вид копчения хорош тем, что исходный продукт можно хранить длительное время.

Как вы поняли, коптильня холодного копчения, и коптильня горячего копчения отличаются только температурой работы, и, соответственно, итоговым продуктом. Давайте узнаем, какая она, коптильня горячего копчения своими руками. К тому же вы можете сделать агрегат из двух бочек, чтобы увеличить количество сырья, которое можно обрабатывать. Так можно сделать коптильню холодного копчения своими руками и горячего. Но, какова она будет, решайте сами.

Подготовка инструментов и материалов для создания коптильни

Первое, с чего начинается наша работа — это заготовка всего необходимого для работы. Как уже говорилось вначале, все инструменты простые и с ними сможет работать каждый. Да и материала на обустройство уйдет немного. Вот список всего арсенала:

  1. Металлическая бочка (новая или б/у) на 200 л.
  2. Прутья арматуры, из которых можно сделать решетку. Как вариант купить уже готовую.
  3. Металлический уголок, преобразующийся в ножки для бочки.
  4. Петли, позволяющие открывать и закрывать крышку коптильни.
  5. Фитинг или часть трубы.
  6. Гайки и болты.
  7. Болгарка.
  8. Заклепки и пистолет к ним.
  9. Небольшая цепочка.
  10. Щетка по металлу.
  11. Ручка, которая будет приварена к крышке.
  12. Сварочный аппарат.
  13. Маркер для разметки и рулетка.
  14. Шлифмашинка и дрелька.

Этого вполне хватит, чтобы вы имели прекрасную коптилку холодного или горячего копчения из бочки. Остается только рассмотреть инструкцию по созданию конструкции. Мы рассмотрим два варианта коптильниц из бочек: сделанные без сварочного аппарата и с его использованием. Ведь не все умеют им пользоваться или даже не обладают им. Это поможет вам реализовать все в жизнь.

Делаем коптильню из бочки без сварочного аппарата

Такой способ имеет огромное преимущество, ведь лишь ограниченное количество людей могут и умеют пользоваться сварочным аппаратом. Это не болгарка, здесь нужны профессиональные навыки. Именно этот вариант и выбирают большинство пользователей. Итак, приступим к работе по созданию коптильни из бочки.

Первым делом вам нужно подготовить бочку к работе. Что это значит? Ее поверхность нуждается в зачистке. В этом вам поможет шлифовальная машинка или специальная насадка на болгарку. Тщательно обработайте поверхность бочки, чтобы на ней не осталось следов ржи и краски.

Важно! Не пренебрегайте правилами безопасности. При работе будут образовываться мелкие частицы, которые вредны для глаз и дыхательных путей. Поэтому нужно работать в респираторе и очках.

Посмотрите на фото. Именно такую конструкцию мы будем с вами сооружать. Чертежей делать не нужно, так как фотография поможет вам сориентироваться.

Здесь в качестве подставки используется металлическая конструкция. Это могут быть и уголки. Решать вам. Теперь вся инструкция по созданию бочки коптилки будет подана пошагово:

  1. На боковой части бочки нужно выполнить разметку крышки. Она должна быть достаточного размера. Сравните с оригиналом на фото. После того как разметка сделана, можете отрезать эту деталь болгаркой. Хочется обратить внимание, что люк может быть каким угодно, все зависит от желания. Можете сделать его как на фото, можете просто распилить бочку напополам или другим способом. Сама крышка может быть круглой, прямоугольной или квадратной.
  2. Так как размер люка и отверстие под него идентичные, нужно позаботиться о том, чтобы крышка была зафиксирована и не проваливалась вовнутрь. Для этого используйте металлические полосы, обод из другой бочки или специально купленная планка. Фиксировать ее можно заклепками, достаточно только выгнуть заготовку по форме бочки, просверлить отверстия и выполнить стыковку.
  3. Следующая задача — закрепить петли для нашей крышки. В продаже есть разные модели петель, выберете оптимальный вариант для себя. Что касается фиксации, то здесь все то же самое, что и с планками. Нужно наме

bouw.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
