Коптилка горячего копчения из бочки – как сделать своими руками из емкости в 200 литров, варианты горячего и холодного копчения, чертежи и пошаговая инструкция

Коптильня горячего и холодного копчения из бочки, самодельные коптилки, видео

Когда на вашей даче есть коптильный аппарат, у вас образуются отличные условия для создания копчёных блюда с превосходным вкусом и ароматом. А для рыболовов и охотников такой агрегат приносит невероятную пользу. Они могут приготовить деликатесы из улова сразу на природе. Этот прибор можно купить или смастерить своими руками. И одним из самых популярных вариантов здесь является коптильня горячего копчения из бочки. Но для начала решите вопросы с чертежами, а затем следуйте поэтапному инструктажу.

Также важно решить, по какой методике вы собираетесь коптить – холодной или горячей? У вас будет агрегат холодного (АХК) или горячего (АГК) копчения? В их строении есть определённые отличия.

Тонкости и рабочие моменты

Самодельная коптильня располагается над источником пламени или дыма. У него компактные параметры и собирать его несложно. Еда, приготовленная по данной методике, обладает очень хорошим вкусом, но часто получается сухой. Зато готовится за несколько часов.

АХК более серьёзен по конструкции и параметрам. У него обязательно наличие дымохода. Процесс готовки в нём может длиться несколько недель. Причина – скромная температура дыма: не более 40 градусов.

Совмещать оба аппарат на одном участке – идея нерациональная. Так только тратится пространство вашей территории. Логичнее создать один многофункциональный агрегат. Если между топочным отделом и бочкой нет соединения, её можно перемещать к любым очагам дыма.

Для работы понадобится такой комплект инструментов:

• Основа – бочка. Подойдёт и старое изделие. Нужный объём – 200 литров.
• Арматура.
• Проволока с хорошей жёсткостью.
• Огнеустойчивый материал. Он разместится на дне аппарата. Его плотность – минимум – 4 мм.
• Металлический уголок. Из него будут изготовлены ножки задуманной коптильни.
• Набор петель.
• Элемент трубы. Аналог – фитинг.
• Болгарка.
• Комплект болтов и гаек.
• Устройство для шлифовки (УШМ).
• Заклёпки и пистолет для них.
• Ручка для монтажа на крышке.
• Сварочная техника.

Перед началом работы все нужные чертежи должны быть готовы. Не помешает изучить видеоматериалы о создании коптильни, посмотреть фото. Есть разные методы работы. Например, не у всех хозяев на их участках имеется сварочная техника, и не у всех есть навыки работы с ней. Поэтому работа может проходить без сварки.

Работа без сварки

В этом и заключается её главное достоинство. Начальная стадия работ – это очищение поверхности. Здесь лучше защитить себя от пыли и вредных элементов: применяйте перчатки, очки и марлевую повязку.

После очистки на боковой стороне данной ёмкости делайте обозначения. По ним, применяя болгарку, устраняйте часть стенки. Это люк запланированного аппарата. Формат резки выбираете на своё усмотрение. Это может быть небольшой прямоугольник или квадрат. Бочка может быть разрезана напополам. Здесь важно, по какому проекту вы работаете.

По боковым сторонам монтируются полосы для удержания крышки от падения внутрь. Можно использовать полоски, вырезанные из другой подобной бочки, или специально приобретённые планки.

Затем создаются опоры. Они выгибаются по форме ёмкости и прижимаются особыми зажимами. После чего просверливаются дырочки. В них помещаются заклёпки.

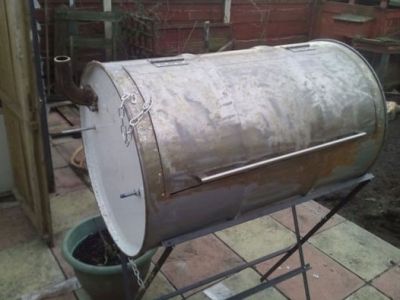

Пример монтажа люка и указанных удерживающих полосок:

Операция осуществляется дважды с обеих сторон бочки. Далее монтаж петель для люка. Работает тот же принцип, что и для его опорных элементов: петли монтируются заклёпками с двух сторон.

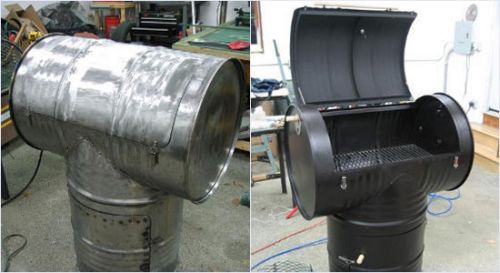

Готовая коптилка. Пример:

Далее – монтаж ручки к этому люку. Ручку можно позаимствовать с холодильника, шифоньера или другой мебели. Сделайте дырки дрелью и проведите фиксацию ручки с помощью винтов.

Следующий этап – создание дымохода. Здесь понадобится элемент трубы либо его аналог – фитинг. Ключевое условие здесь – мощный болтовой крепёж. Применяются болты вместо сварочного метода.

Пример дымохода:

Затем можно устанавливать внутренние компоненты. Сначала монтируются опорные элементы и направляющие для расположения решётки. Нужно выбрать оптимальную позицию для крепежей и сделать дырки сбоку. После чего опоры вставляются.

Для обработки поверхности ёмкости можно задействовать такой способ: внутри неё разжигается огонь, её краска обгорает, отслаивается. Вы проводите по поверхности щёткой и устраняете остатки гари. Обезжириваете поверхности и наносите новую краску, стойкую к мощным температурам.

Также требуется изготовить специальный держатель. Для этого используются уголки. Они скрепляются болтами.

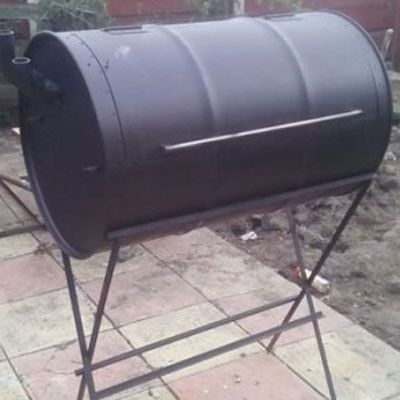

Пример готового варианта (без сварки):

Работа с использованием сварочной техники

Перед работой также решается вопрос с внутренней и наружной чистотой бочки. Она тщательно промывается и обжигается.

Стадии работы:

1. Болгаркой устраняется верхняя часть ёмкости. Крышку потом можно применять, как поддон в отсеке копчения.
2. Низ бочки – это место расположения топки. Там вырезается дверка и выход для дымоотвода. Параметры дверки: 20 х 30 см. Удалённая часть монтируется к бочке петлями. Образуется дверка для закладки горючего.
3. Дно должно получиться перфорированным. У него две функции: первая – поддувало, вторая – место для изъятия отходов горения. Визуально разделите ёмкость на три части. И на высоте, равно одной трети бочки, монтируйте дно. Материал дна – крепкое железо плотностью 4 мм.
4. Вырезает участок для дымоотвода. Его диаметр идентичен диаметру трубки ли фитинга. Трубка крепится к бочке. По высоте она должна быть небольшой. Иначе получится мощная тяга, в продукции будет выделяться очень много жира.
5. Монтаж ножек. Они образуют пространство между ёмкостью и земной поверхностью. Такой фактор благоприятствует горению.
6. Топочный отсек создаётся из кирпичей. Его позиция – любое подходящее место на вашем участке. Дно коптильного отсека – это дно самой бочки. Так увеличивается и полезный объём конструкции.
7. Передняя сторона топки частично обшивается кирпичом. Через имеющиеся отверстия можно загружать топливо. Для устранения дыма потребуется свободное место в задней части топочного отдела.
8. Крышка бочки – поддон для жировых отходов. По диаметру он не превосходит коптильный бокс. Для его установки крестообразно монтируется (методом сварки) арматура. Высота её позиции от дна коптильного отсека составляет 16-20 см. Туда и ставится поддон.
9. В верхней зоне бочки создаются базисы для решёток. Задействуется арматура по формату петель, устроенных по четырём сторонам аппарата. Петли не мешают доставить поддон. Дистанция между решётками такова: 15 – 8 см.
10. Решётку изготавливайте из проволоки. Она очень жёсткая. И, чтобы её оптимально изогнуть, необходимо замотать её по диаметру коптильни. Её окончания уменьшаются на 4-5 см. Средняя ширина прутьев здесь – 2,5 см.
11. Для создания крышки применяйте перфорированную древесину. Вместо неё можно применять джутовый мешок.

Дверка:

Пример дымохода:

Схема коптильни:

Чтобы поддон легко доставался, присоедините к нему маленькую ручку.

Универсальный аппарат

Это и АХК, и АГК в одной конструкции. Изготавливать его нужно без интегрированной топки. Это позволит работать с техникой по обеим методикам копчения.

Здесь применяется бочка с очень крепким дном. В нём устраиваются небольшие дырки.

Топка здесь – это отдельное сооружение. Её верх остаётся неизолированным. Она сооружается из кирпича.

Пример:

Сверху на неё крепится домашний коптильный агрегат. Все продукты внутри готовятся по горячей методике.

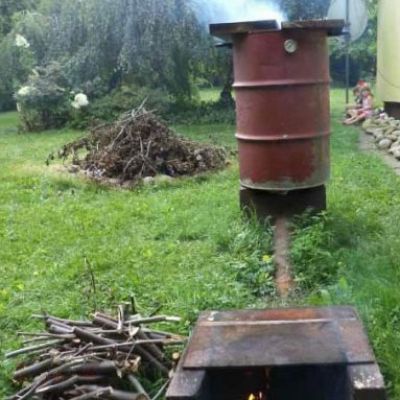

Сделав отсек для холодного метода и создав дымоотвод, выходящий наружу, можно задействовать бочку как АХК.

Если бочка устроена над выходным участком дымоотвода, дым с пониженной температурой окажется внутри аппарата.

Также следует создать поддон для жировых скоплений и сока. Поставить его на арматуру, монтированную к бочке. Благодаря такому поддону вам будет проще ухаживать за коптильней.

Схематическое сопоставление двух методик:

В коптильном отсеке должны находиться специальные решётки для продукции. Можно задействовать проволоку. Сверху бочка укрывается деревянной крышкой или джутовой мешковиной. Главное условие здесь – дым должен выходить без препятствий.

Коптильня горячего копчения своими руками из старой бочки

Самая простая коптильня горячего копчения делается своими руками из подручных материалов буквально за полчаса. Это если требуется быстро что-то закоптить, чтобы угостить гостей, например. Часто для этого даже не нужно никаких инструментов. Но более основательная конструкция может стать декоративным элементом, украшением вашего дачного участка.

Общая схема

В общем случае коптильня горячего копчения представляет собой закрытую ёмкость с продуктами, в которой тлеют древесные опилки, выделяя дым. При этом основная особенность такой коптилки — температура внутри должна быть высокой, от 80 до 120 градусов. Поэтому такое копчение и называют горячим. Из-за высокой температуры получение дыма обычно происходит прямо в коптильной камере — то есть жаровня и эта камера представляют собой одно целое.

У вас в хозяйстве на даче может быть коптильня горячего копчения, своими руками сделанная из самых разных подручных средств — из бочки, из корпуса старого холодильника, из металлического шкафчика, из газового баллона. Вы можете сварить её с нуля из стальных листов. В этой статье подробно рассказывается как сделать именно коптильню из бочки. Для других вариантов на сайте есть отдельные статьи.

Общая схема устройства домашней коптильни горячего копчения понятна. Дальше описываются варианты, как можно сделать разные её части. Из них вы можете выбрать наиболее подходящий для вас.

Подготовка бочки

Если нужно срочно и очень быстро, то сделать коптильню горячего копчения своими руками можно за полчаса. Она получится кустарная и неказистая, но вполне рабочая. Для более капитальных вариантов придётся повозиться дольше. В любом случае, основные этапы изготовления почти одинаковы.

Начать надо с подготовки бочки. Она должна быть металлической, пластиковые не годятся по понятной причине — температура внутри в процессе копчения будет довольно высокой. Поэтому же нежелательно использовать и деревянную бочку — она подойдёт для холодного копчения, а не для горячего.

Лучше, конечно, взять новую, ещё не использованную бочку. Но вероятнее всего у вас будет старая, отслужившая своё, ржавая ёмкость. Не страшно, большинство дачников делают коптильни именно из таких.

Предварительно промываем её изнутри через горловину, чтобы снизить риск возгорания остатков нефтепродуктов (если они там были) от искр во время резки.

Отрезаем крышку

Это первый этап подготовки бочки, и уже здесь есть варианты. Например, можно отрезать крышку вместе с верхним ребром, отступив от него вниз по стенке на несколько сантиметров. Вот как здесь:

Вы получите тонкое и острое ребро. Такую бочку будет нельзя ронять набок, так как она с большой вероятностью помнётся.

Можно отрезать не по стенкам бочки, а по самой крышке, оставив ребро с кольцом для жёсткости. В этом случае, кроме дополнительной прочности вы получите возможность сделать круглую плотную крышку, которая будет аккуратно ложиться под оставшийся бортик.

И ещё есть вариант — отрезать крышку по борту бочки довольно низко, отступив от верха сантиметров тридцать. Из получившейся посудины можно будет сделать топку, для которой пригодится заливная горловина. Как именно — об этом ниже.

Тщательно промываем бочку снаружи и изнутри. Для этого можно использовать какую-нибудь бытовую мойку высокого давления, скажем, Керхер. Если в бочке хранились нефтепродукты, то следует использовать шампунь для мытья автомобилей или что-нибудь подобное.

Днище

После предыдущего этапа мы получили открытую бочку с одним днищем. Теперь рассмотрим варианты, отрезать и его тоже или нет.

Мы делаем коптильню горячего копчения, а не холодного. Дым в ней будет образовываться от тления щепы непосредственно на раскалённом дне бочки. Поэтому напрашивается решение — не отрезать его. Именно так многие и делают.

Но можно его всё-таки отрезать. Или у вас изначально может быть такая бочка — просто труба без донышек. В этом случае потребуется что-то, на чём будут тлеть опилки. Это может быть, например, простой железный лист. Вы ставите бочку на него и герметизируете вокруг песком.

Более красивый вариант — использовать большой казан, как на этой картинке:

Такой казан сделан из толстого чугуна, поэтому его полезность ещё и в том, что он не прогорит от частого использования.

Если вы решили всё же отрезать дно, то делать это нужно обязательно по самому днищу, а не по бокам бочки. Тогда у вас останется ребро, которое придаст бочке жёсткость.

Топка

Самый простой вариант — костёр, горящий под бочкой. Сама она при этом ставится на кирпичи.

Более правильный вариант — выложить для коптильни фундамент из огнеупорного кирпича, и внутри него устроить печь.Например, вот так:

Верхом этой печи будет дно бочки. Вам потребуется оборудовать печь по всем правилам: нужна дверца для загрузки дров, поддувало с колосником для сбора золы, дымоход с трубой. Заметьте, что в этом случае дым от горящих дров просто выводится наружу, он не попадает в коптилку и не участвует в копчении. Поэтому топить можно и хвойными породами деревьев. Ещё одно достоинство такой топки — нет открытого огня, горение происходит в закрытом объёме. Это несравненно более безопасно, чем простой костёр.

Есть и ещё один способ устроить закрытую топку. Бочка разрезается пополам, причём резать нужно ближе к верхней крышке, отступая от верхнего края сантиметров тридцать-сорок. У вас получится неглубокая посудина. Её нужно перевернуть, развальцевать борта, и в неё вставить оставшуюся часть бочки днищем вниз. Между двух крышек получится закрытая топка. Останется только прорезать дверцу и отверстия для доступа воздуха. И заливная горловина, кстати, будет служить как раз для этого же.

Вот на картинке это можно разглядеть: верхняя часть бочки вставлена в нижнюю, у которой по окружности бортика сделаны небольшие прорезы, чтобы удобнее было развальцовывать край:

Заметим ещё, что в этом варианте размеры коптильни могут быть любыми — она может быть любой высоты. Можно взять не одну, а две бочки (одну для коптильной камеры, а другую для топки), и изготовить коптильню в ваш рост, или даже выше, смотря как вам удобнее.

Дверца

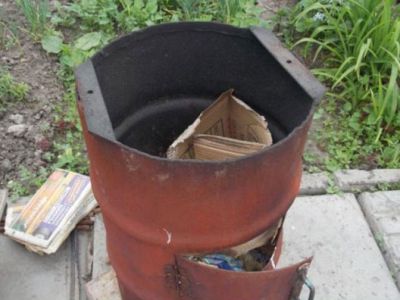

Самая простая коптильня никаких дверец не имеет. Бочка чистится от золы просто путём переворачивания и вытряхивания. Но если вы строите стационарную конструкцию, то дверца весьма желательна.

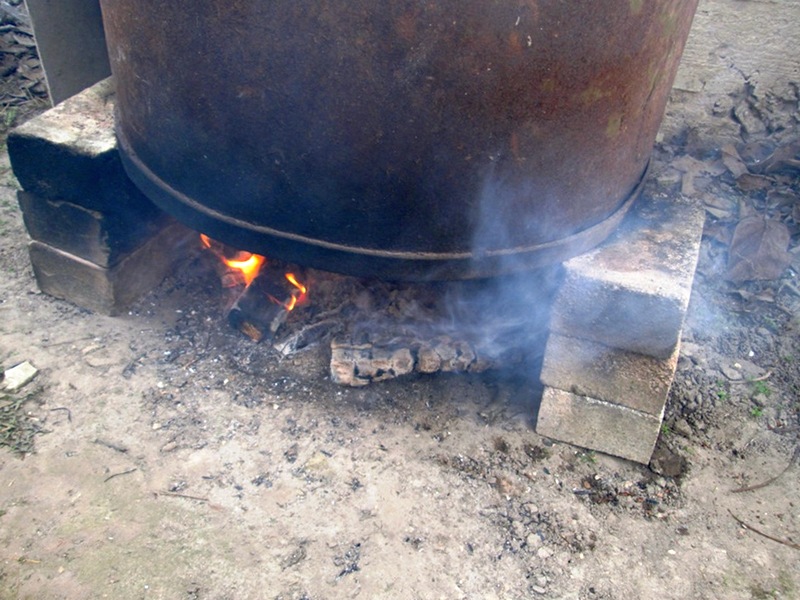

Вот на этом фото коптильня будет нагреваться костром, горящим на кирпичах, и поэтому дверца предназначена только для удобной чистки от золы, которая останется после тления опилок:

Здесь же дверца нужна собственно для топки коптильни дровами. Внутри виден колосник, лежащий на кирпичах, в передней стенке просверлены отверстия для прохода воздуха. Кроме того, как было рассказано выше, это верхняя часть бочки, и у неё есть заливная горловина (она на фото снизу, не видно), через которую тоже будет поступать воздух).

Дымоход

Он нужен если вы делаете закрытую топку. На этом фото топка сделана из верхней части самой бочки, поэтому для устройства дымохода вам потребуется сварка:

Нужно будет вырезать в стенке отверстие и вварить туда, например, кусок водопроводной трубы. На него можно будет надеть колено и присоединить сам дымоход; они могут крепиться простыми хомутами. Верхнюю часть трубы тоже можно прикрепить к бочке хомутом большего размера, чтобы труба не отвалилась. Длина трубы-дымохода желательно сделать выше, чем высота коптильни.

Поддон для сбора жира

Такой поддон — обязательный элемент конструкции для самодельной коптильни горячего копчения (да и не только самодельной тоже). Температура внутри коптилки будет высокой, и жир непременно станет капать с продуктов. Если не сделать поддона, жир будет заливать тлеющие опилки, что не лучшим образом отразится на вкусе ваших копчёностей. Кроме того, попав на раскалённое дно бочки, жир может просто загореться.

Проще всего для поддона использовать какую-то готовую посуду. Например, найти подходящих размеров тазик или противень. Причём, он может быть даже не круглым, если вы не будете коптить сразу много продуктов. Нужно будет только подвешивать ваши полуфабрикаты внутри коптильни точно над противнем. Вот на картинке выше прямоугольный противень с ручками стоит внутри бочки на опилках.

Для более солидной конструкции поддон можно сделать из уже отрезанной крышки этой же бочки:

Здесь железный диск, вырезанный из крышки, слегка изгибают киянкой, чтобы он принял вогнутую форму, и вставляют по центру большой болт, за который его потом можно будет вытаскивать из коптильни.

Но лучшим всё же будет, если вы сделаете настоящий круглый противень с бортиками. Он наиболее практичен в случае, когда вы планируете коптить сразу большой объём продуктов и жира ожидается много. Кроме того, для поддона нелишими будут удобные ручки.

Опора для поддона

Если вы хотите сделать всё правильно, то нужно придумать, как этот поддон будет располагаться внутри коптилки.

В простейшем случае эта посудина ставится просто на тлеющие опилки. Это, конечно, не лучший вариант, но он тоже работает. Правильнее смастерить для поддона опору, чтобы он располагался чуть выше и опилок не касался. Вот несколько вариантов, как это можно сделать.

На дно бочки кладутся три кирпича, и на них ставится поддон.

В стенках бочки сверлятся три отверстия по кругу, в них вставляются болты и затягиваются изнутри гайками. Хвостовики болтов торчат внутрь бочки, и на них можно уложить поддон.

Сверлятся четыре отверстия, в них вставляются два арматурных прутка, и на них укладывается поддон.

На этой картинке на прутьях ещё и решётка лежит:

Поддон изначально делается с ножками, и ставится на дно

Крышка

Она нужна для того, чтобы дым из коптильни не улетал сразу, а подольше задерживался внутри.

Если у вас самая простая коптильня, то используется кусок рогожи или холстины, которым накрывается сверху бочка. Нужно будет постоянно следить, чтобы ткань не загорелась, ведь бочка сильно нагревается.

Можно сбить круглую крышку из досок, или закрывать бочку не тканью, а листом железа:

Самый эстетичный вариант — использовать отрезанную верхнюю крышку. В этом случае края этой крышки нужно развальцевать, чтобы она легко надевалась на бочку.

Решётки для продуктов

Начнём опять с самого кустарного варианта. Это просто палки или арматурные прутья, положенные сверху на бочку. К ним будут подвешиваться продукты — на крюках или на отрезках проволоки.

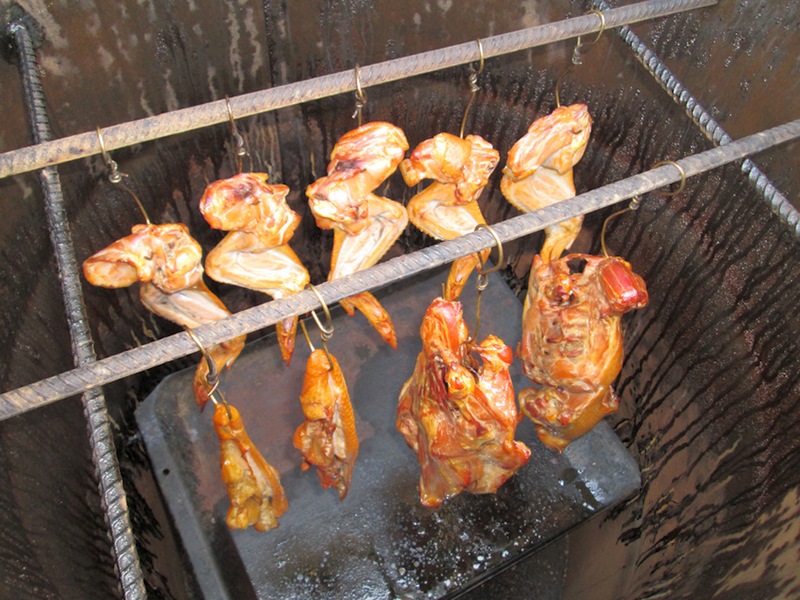

Вариант чуть лучше, и самый распространённый — в стенках бочки сверлятся дырки, и в них вставляются эти прутья.

Ещё более правильный вариант — на эти прутья укладывается решётка или проволочная сетка:

В этом случае продукты можно не подвешивать, а раскладывать на ней.

Для самой этой решётки тоже есть много вариантов изготовления. Например, можно использовать круг, вырезанный из любой металлической решётки или сетки. Можно взять готовую строительную сетку, или сварить её из проволоки или из электродов:

Термометр

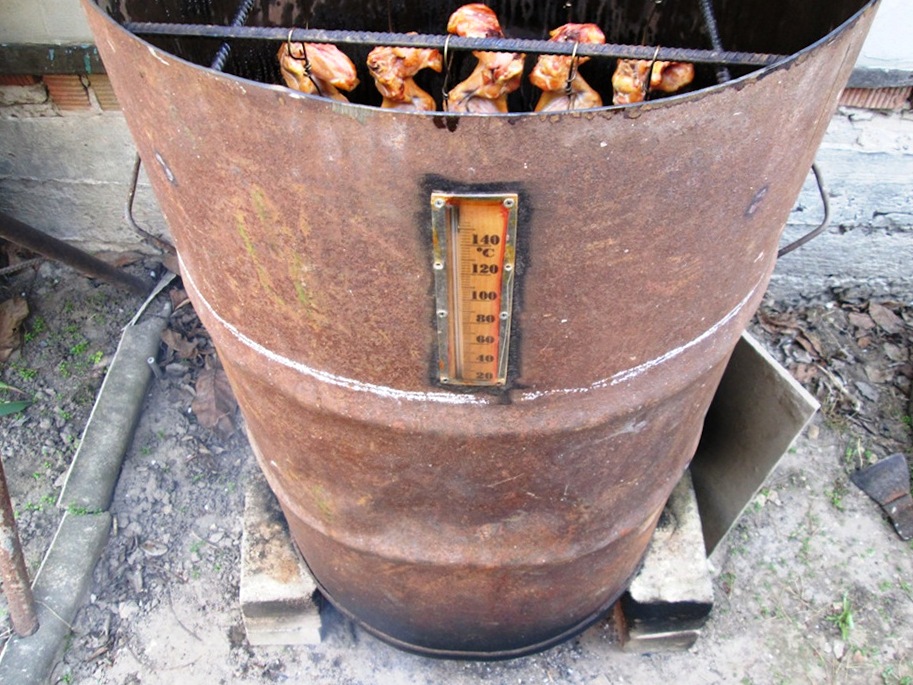

Безусловно полезное устройство для вашей коптильни. Как уже говорилось, температура горячего копчения должна быть в пределах 80-120 градусов, и хорошо иметь возможность её контролировать.

Если у вас самая простая коптилка с холщовой тканью вместо крышки, то термометр можно воткнуть просто в дырку в этой холстине. Вот как здесь:

Из цельной бочки

Наконец, бывает другой вариант изготовления коптильни горячего копчения — когда оба днища остаются на месте.

В этом случае в боку бочки вырезается большой прямоугольный кусок, который становится дверью. Этот отрезанный лист нужно посадить на петли, чтобы он открывался в сторону. С противоположного края сделать задвижку, чтобы дверь можно было запирать.

Оборудование внутри будет такое же, как в предыдущих вариантах:

• опилки и щепа насыпается на дно бочки;
• над ними устанавливается поддон для жира;
• ещё выше монтируются прутья или решётки для продуктов.

Вся эта конструкция ставится на жаровню, например, простой костёр или мангал. Или можно сделать для неё печь, описанную выше.

Коптильня холодного копчения своими руками из бочки, как сделать самостоятельно

Бочка – это превосходная база для изготовления коптильни, причём работающей по холодной методике или горячей. В первом случае это агрегат холодного копчения – АХК, во втором горячего – АГК. Чаще всего применяется металлическая бочка.

При применении одной бочки получается небольшой аппарат. Его достаточно, чтобы создать копчёностей на 3-4 человек. Можно в качестве базиса задействовать две бочки. Разберем все известные способы, как сделать коптильню холодного копчения из бочки.

Вариант с одной бочкой

Первым делом определяется зона для коптильни холодного копчения своими руками из бочки. Домашние условия для этого совершенно не подходят. Поэтому такой вариант больше годится для собственников частных домов.

Определившись с местом, нужно создать или достать чертёж задуманной конструкции. Здесь обязательно учитывается масштаб.

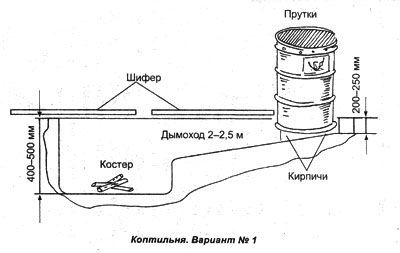

Пример чертежа:

Вырывается траншея. Это дымоотвод. Глубина – примерно 30-40 см. Над ней размещается бочка. А под ней – очаг.

Очаг обязательно отделывается кирпичами. И бочка тоже ставится на кирпичный постамент.

К дымоотводу и очагу присоединяются листы из металла.

Яма под очаг имеет небольшую глубину. Её параметры обуславливаются размерами бочки.

Чем больше бочка – тем больше глубина ямы

Затем яма отделывается кирпичом. Это блокирование жара, чтобы тот не направлялся в землю и был стабильным.

От очага роется котлован. Он герметично закрывается стальными листами и засыпается землёй. Это коптильный дымоотвод.

В конце котлована размещается бочка. В её днище проделываются отверстия на равной дистанции друг от друга.

Бочка разделяется на две стороны фильтром. Он защитит продукцию от проникновения золы и пепла.

Для АХК нужно применять смоченную ткань. Она периодически заменяется на новый подобный материал.

На самой верхней зоне бочки монтируется решётка

Применяется болтовой метод. Она крепится в 10-15 см от края аппарата.

Можно присоединить решётку сварочным способом. Но тогда она станет статичной. Её будет невозможно снять для очищения. На неё будет размещаться продукция для копчения.

АХК закрывается мешковиной. Она фиксируется на проволоку.

Ключевой критерий для всей монтажной деятельность здесь – обеспечение высокой герметичности. Входной и выходной участок дымоотвода обматывается тканью. Можно здесь применить строительный силикон.

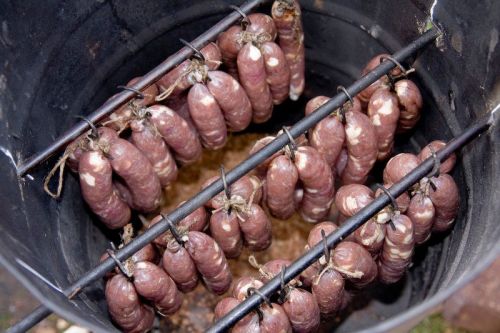

Сверху размещаются прутья. Они могут быть из стали или других металлов. Это дело вашего бюджета.

Их размещение – поперечное. На них потом разместятся продукты.

Верхушка аппарата в процессе копчения обтягивается мешковиной.

Холодная методика подразумевает солидные затраты времени на этот процесс, поскольку он протекает при низких температурных параметрах.

Версия с двумя бочками

Чтобы получить качественную и функциональную технику, предварительно решите вопрос с чертежами. Они значительно упростят работу, для которой в качестве основ можно задействовать пару неиспользуемых бочек.

Благодаря подобной установке можно значительно уменьшить продолжительность кулинарного процесса. Причина – дым будет распределяться лучше.

Две бочки, сделанные друг на друге. Между ними устраивается фильтр

Это смоченная ткань и стандартная мешковина. Бочка снизу – это топочный отдел. В ней будет тлеть мелкие топливные элементы, например, щепа и опилки. Бочка сверху предназначена для помещения продуктов.

Благодаря мешковине сверху можно регулировать температурные показатели. А фильтр создаёт оборону от проникновения сажи.

Часто встаёт дилемма: какие бочки использовать для изготовления коптилки? Применяйте то, что находится под рукой.

Версия с двумя бочками не утратит своей эффективности, если применяются бочки меньших размеров.

Для версии с одной бочкой лучше использовать ёмкость на 200 л. Внутри неё также можно устроить фильтр и таким способом, что образуется конструкция похожая на двухбочковую модификацию.

Применяемое топливо не должно воспламеняться – только тлеть.

Изготовление АХК с одной бочкой

Она имеет множество аналогий с уже описанной версией создания АХК. Но есть здесь свои нюансы.

Материал бочки здесь не имеет большого значения. Она может быть из металла или дерева. Во втором случае она проходит тщательную обработку защитными лаками и антисептиками.

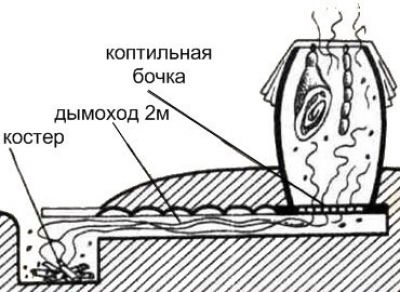

У бочки устраняется дно. Рядом с ней также устраивается траншея

Её длина — 2 м. Как уже известно, это дымоотвод. Он связывает топочное отделение с бочкой.

В самой бочке стенки устилаются шифером либо листами из металла. Также в ней создаются дополнительные небольшие полки.

Траншея укрепляется, обсыпается землёй. В её конце сосредотачивается металлический лист. А уже на него ставится бочка. В нём должны быть отверстия для прохождения дыма.

И для верхнего накрытия агрегата также применяется мешковина. В результате дым следует по дымоотводу. К концу пути он охлаждается. И охлаждение происходит естественно.

Образованной температуры хватит для функционирования АХК. А вы сможете без проблем контролировать тление в очаге. Ведь здесь это важнейший критерий. Важно, чтобы невысокая температура стабильно поддерживалась.

Продукция, закопчённая в таком аппарате, получается суховатой, солёной. У неё характерный вкус.

АХК нужно изготавливать, соблюдая все необходимые критерии. Процесс копчения нуждается в постоянном контроле. В ином случае вы можете получить блюда с большим количеством вредных бактерий. Это станет сразу ясно по его виду и противному запаху.

Ваш АХК на основе бочки необходимо защищать от влаги и осадков. Обычно его верхняя зона обтягивается сеточкой. Но оптимальным решением является установка аппарата под навесом. При таком раскладе любые осадки не окажут кардинального воздействия на коптильный процесс.

Крышкой АХК накрывать не следует.

Вопросы по топливу

Чтобы копчение в бочковом АХК приносило положительные и изумительные результаты и вкуснейшие блюда, а не горстку углей, уделяйте серьёзное внимание виду применяемого топлива и температуре.

Грамотно сооружённый аппарат, благодаря герметичности рабочей ёмкости, позволяет достичь необходимых температурных режимов.

Как уже было замечено, горючее здесь должно тлеть, а не воспламеняться. Здесь поможет сырьё от древесины. Оно перед применением немного смачивается. Если оно будет с большим содержанием влаги, еда просто сварится.

Только благодаря разумному количеству влаги блюда получают нужный вкус.

Топливо – это сырье от подходящей древесины. Если вы желаете получить блюда с хорошим качеством и вкусом, не следует применять сырьё от хвойных пород. Из него при копчении выделяются смолы. Они пропитывают продукт и портят его вкус и запах.

Лучшими вариантами считаются материалы от фруктовых деревьев. Часто применяют яблоневые, вишнёвые, грушевые опилки.

Можно применять дубовое, липовое и ольховое сырьё. Можно сочетать виды сырья, чтобы добиться изысканного вкуса блюд.

Дым – ключевая составляющая. Его в бочке удерживают её герметичность и тяга.

Опилки в очаговую зону добавляются постепенно, ориентировочно по 100 граммов. Там они должны распределяться равномерно.

Золу требуется устранять. Если в аппарате устроен фильтр, необходимо проводить его замену через каждые 4-5 часов.

После каждого применения аппарат тщательно моется и сушится. В иной ситуации жир и копоть негативно отразятся на вкусовых свойствах продукта.

Угли периодически удаляются из очага. Они только препятствуют движению дыма.

Коптильня на базе бочки из дерева, даже хорошо обработанной защитными препаратами, всё равно нуждается в усиленном контроле. Она обязательно должна находиться на металлическом листе.

Как сделать коптильню из бочки своими руками

Копчености домашнего приготовления – вкусный и экологически чистый деликатес, и приготовить их вам поможет коптильня из бочки, сделанная своими руками. Существует множество разновидностей коптилен, выполненных из самых различных материалов, но наиболее простым способом, требующим минимальных затрат, является коптильня из бочки.

Как сделать коптильню из бочки

Устройство коптильни

В любой коптильне, независимо от материала, из которого она выполнена, должны быть две камеры: в одной сгорают дрова или специальная стружка с образованием большого количества дыма, в другую загружают заранее просоленные мясо, рыбу, сыр и другие продукты. Камеры могут быть разделены дымовой трубой, а могут располагаться одна над другой. В первом случае получаются продукты холодного копчения, так как дым, продвигаясь по трубе, успевает остыть. Во втором случае – продукты горячего копчения, так как приготовление происходит при повышенной температуре.

Конструкция таких коптилок несколько различается. Коптильня для холодного копчения из бочки имеет выносную дровяную печь, сваренную из листового металла или сложенную из кирпича. Коптильная камера состоит из бочки, в которой закреплены крючки или решетки для укладывания продуктов, в один или несколько ярусов. Верх коптильни закрывается перфорированной крышкой из дерева лиственных пород или джутовым мешком – крышка не позволяет дыму улетучиваться, при этом выпускает водяные пары. Дровяная печь соединена с коптильной камерой дымовой трубой. От ее длины зависит температура дыма, поступающего в коптильную камеру. Дрова для такого варианта коптильни обязательно должны быть высокого качества: из лиственных пород древесины, сухие, не трухлявые. Оптимальным вариантом считается ольха, а также плодовые деревья и их ветки.

Конструкция печи

В коптильне для горячего копчения используется дым, полученный в результате тления древесных опилок или стружки, уложенной на дно коптильной камеры. Внизу, под коптильной камерой, устраивают обычную дровяную печь с отводом дыма. Продукты кладут на решетку. Поскольку в результате горячего копчения из жирных сортов мяса или рыбы может выделяться жир, под решеткой для продуктов необходимо установить сплошной поддон, оставляющий зазор между стенками камеры для выхода дыма.

Образец коптильни

Коптильня из бочки: технология изготовления

Необходимые материалы:

• Металлическая бочка объемом 100-200 литров;
• Обрезки арматуры диаметром 6-8 мм
• Проволока для решетки, стальная или медная;
• Лист железа толщиной 3-4 мм для изготовления дна коптильной камеры;
• Обрезки уголка для изготовления ножек;
• Петли для дверки топочной камеры;
• Обрезок трубы диаметром около 10 см для выполнения дымоотвода;
• Сварочный аппарат и болгарка.

Бочка для изготовления коптильни должна быть чистой внутри, без остатков химикатов и веществ с сильным запахом. Если бочка загрязнена, ее нужно промыть или обжечь паяльной лампой.

Бочка для изготовления коптильни

1. Если бочка запаяна, срезают с нее крышку с помощью болгарки или сварочного аппарата. Крышку можно использовать для изготовления поддона коптильной камеры.
2. Нижняя часть бочки – топка, в ней необходимо выполнить дверку для загрузки дров и выход дымовой трубы. Отверстие для дверцы вырезают с помощью сварочного аппарата или болгарки, приблизительные размеры – 20 на 30 см. Вырезанную часть используют для изготовления дверки: приваривают к ней петли, ручку с задвижкой, и устанавливают дверку на топку.
3. В дне бочки делают несколько продольных отверстий – они будут играть роль поддувала и служить для удаления золы из топки.Примерно на высоте 1/3 бочки приваривают дно коптильной камеры из листового железа. Чтобы дно не прогорело, а также для равномерного теплораспределения его лучше выполнить из стали толщиной 3-4 мм.
4. Отверстие для дымовой трубы выполняют по диаметру трубы на противоположной стороне топочной камеры. Трубу загибают и приваривают к топке. Высота трубы должна быть небольшой, иначе тяга в топке будет слишком сильной, и температура в коптильне станет слишком высока, что повлечет за собой активное выделение жира и сока из продуктов.
5. К бочке приваривают ножки из уголка. Ножки позволяют создать воздушный зазор между топкой и грунтом, улучшить горение дров.
6. Можно не делать топочную камеру в бочке, а сложить ее из кирпича в удобном месте участка. В этом случае дном коптильной камеры будет дно самой бочки, а полезный объем коптильни увеличится. Переднюю стенку кирпичной топки выкладывают только  наполовину, через полученное отверстие закладывают дрова. Для отвода дыма оставляют отверстие в кладке сзади топочной камеры.

   Общий вид коптильни

7. Из крышки бочки или тонкой листовой стали делают поддон для сока и жира. Диаметр поддона должен быть меньше диаметра бочки на 3-5 см – это обеспечит беспрепятственную циркуляцию дыма в коптильне. Для установки поддона к стенкам бочки приваривают крест-накрест два отрезка арматуры на высоте 10-15 см от дна коптильной камеры. На них впоследствии устанавливают поддон. Возможность снять поддон делает более удобной загрузку стружки для копчения и очистку поддона. К поддону можно приварить петлю из арматуры – так будет удобнее вынимать его и ставить на место.
8. В верхней части коптильни выполняют опоры для решетки. Их делают из арматуры в виде петель, расположенных по четырем сторонам бочки. Петли не должны мешать выемке поддона. Высота расположения зависит от размеров бочки и количества решеток: в большой бочке их можно сделать в два-три яруса, что увеличит объем одновременной загрузки продуктов. Расстояние между решетками 10-15 см.
9. Решетку изготавливают из тонкой проволоки, закрепленной на каркасе. Чтобы ровно согнуть толстую проволоку для каркаса решетки, нужно обмотать ее вокруг бочки, обрезать, уменьшив на 5-7 см и скрепить ее концы. Саму решетку делают из тонкой проволоки, шаг решетки – 2-3 см.

   Решетка для коптильни

10. Делают крышку из дерева лиственных пород с небольшими отверстиями, позволяющими выходить лишней влаге. Крышку можно заменить мешком из джута.

Использование коптильни

В такой коптильне можно использовать любые дрова, в том числе хвойные. Дым от сгорания дров отводится наружу, а для копчения используется дым от тлеющей стружки древесины лиственных пород, что придает продуктам красивый золотистый цвет  и тонкий вкус без горечи. Стружку можно изготовить самостоятельно, настругав ножом сухое дерево: ольху, яблоню, сливу, алычу; или использовать готовую – она продается в магазинах садово-огородных товаров. Стружку ровным слоем кладут на дно коптильной камеры, на крестообразную арматуру ставят поддон, устанавливают на место решетку. На решетку укладывают рыбу, мясо, сало или сыр, обвязанные шпагатом или хлопчатобумажной нитью. Сверху коптильню накрывают крышкой или мешком.

Видео — коптильня из бочки своими руками

Растапливают печь. При нагревании дна коптильной камеры стружка начинает тлеть, и коптильная камера наполняется дымом. Время копчения рыбы – около 30 минут, мяса и сала – 50-70 минут, сыра – 40 минут. Продукты, сделанные в коптильне из бочки своими руками, полностью натуральные, полезные и очень вкусные.

Приготовление продуктов в коптильне

Из бочки также можно сделать довольно простую коптильню холодного копчения.

Как сделать коптильню из бочки

Легко можно наладить копчение продуктов на даче, снабжая свою семью самодельными деликатесами. Посмотрим, как сделать коптильню из бочки на вашем дачном участке, в домашних условиях. Известно несколько вариантов такой конструкции, и вы можете выбрать наиболее для вас подходящий, или придумать свой. Главное понять принцип.

Конструкция

Основной особенностью коптильни холодного копчения является длинный дымоход, в котором охлаждается дым. Потому что в отличие от горячего копчения, холодное  проводится при температуре дыма от 20 до 40 градусов, не выше. Горячая топка и коптильная камера с продуктами должны быть разнесены между собой, чтобы продукты не подвергались действию жара от огня.

Исходя из этого принципа самая простая самодельная коптильня из бочки обычно имеет такую конструкцию:

Основные части этой простейшей коптилки:

• Закрытая топка, в которой горят дрова,
• Дымоход длиной не менее двух метров,
• Бочка с вырезанным дном, в которой располагаются продукты.

Как вы поняли, главная идея в том, что дым, проходя по дымоходу, охлаждается, и попадает в коптильную камеру уже холодным.

Простейшая коптильня

Самый простой вариант, как сделать коптилку из бочки — это выкопать канаву в земле, на одном конце у которой устроить топку, а на другом поставить бочку с продуктами. Всё, как на схеме (рисунок вверху).

Глубина канавы может быть небольшая, сантиметров тридцать. Яма для топки копается чуть глубже, например, полметра. Всё это нужно закрыть по всей длине шифером, профнастилом или досками. Для ямы лучше предусмотреть отдельную крышку, потому что вам придётся периодически подбрасывать в костёр дрова. Закрывать яму плотно тоже нельзя, иначе потухнет.

Дальше берём старую бочку. Проще всего получается коптильня из бочки 200 литров, лучше железной, а не пластиковой. Отрезаем у неё обе крышки, чтобы получилась просто труба. Если в бочке хранилась какая-нибудь химия, то нужно её хорошо вымыть или даже прожечь изнутри паяльной лампой. После этого нужно пробить в стенках дырки и вставить в них арматурные прутья, уголки или толстую проволоку, в общем что-то, на чём будут висеть или лежать продукты.

Ставим бочку на конец нашей канавы, заряжаем в неё тушки рыбы, куски мяса или сала. Накрываем сверху рогожей или холстиной, чтобы дым не улетал сразу в небо, а подольше задерживался внутри. Разжигаем в топочной яме костёр и когда он разгорится, прикрываем крышкой. Дым от костра пойдёт по канаве в бочку и начнётся копчение.

Вот так это может выглядеть вживую:

Понятно, что такую простейшую коптильню холодного копчения можно сделать своими руками буквально за полчаса. Была бы лопата, да что-то, чем можно отрезать крышку бочки — болгарка, слесарные ножницы или хотя бы зубило с молотком. Её можно также устроить на скорую руку где-то вдали от дома, на рыбалке, например.

Более капитальный вариант коптильни

Если нужно сделать коптильню холодного копчения для регулярного использования, то лучше потрудиться чуть подольше.

Топочную камеру, где горят дрова, можно выложить изнутри кирпичом, лучше огнеупорным. Можно сделать над ней настоящий, капитальный свод, а для доступа внутрь устроить печную дверцу. Также полезно сделать поддувало для воздуха и зольник с колосником, которые можно было бы чистить от золы. По сути, у вас получится настоящая печь, только в земляной яме.

Дым из этой печи будет выходить через траншею, которая была описана выше, но её тоже можно выложить кирпичом. Или использовать, например, водопроводную трубу, закопанную в землю (ведь дым нужно охлаждать).

Вот варианты – слева устройство топки, справа фундамент для бочки:

Сама бочка для холодного копчения тоже может быть оборудована получше.

• Для неё можно построить из кирпича надёжное основание, чтобы не ставить её прямо на землю.
• Внутренние решётки для продуктов можно сделать многоярусными и съёмными, чтобы в бочку можно было загрузить побольше продуктов.
• В нижней части бочки неплохо предусмотреть фильтр из рогожи или какой-нибудь ткани, который можно было бы менять. Этот фильтр будет задерживать летящий с дымом пепел и сажу.
• Бочку можно использовать деревянную, а не металлическую. Тогда она ещё и украсит ваш дачный участок.

Ну и конечно, если у вас на участке есть какой-то косогор с перепадом высот, то неплохо дымоход сделать наклонным — чтобы бочка стояла выше, чем печь. Это создаст более надёжную тягу для дыма.

Для холодного копчения не характерно обильное выделение жира из продуктов, поэтому поддон для стекающего жира можно не устанавливать.

Коптильня без земляных работ

Посмотрим теперь, как сделать коптильню из бочки своими руками, и чтобы при этом не пришлось копать канавы и ямы. В том случае, например, если на вашем участке это нежелательно. Трудоёмкость этого варианта, пожалуй, самая большая.

Для начала нужно устроить полноценную печь. Сварить её из железных листов или даже сложить из кирпича (а для этого может потребоваться пригласить квалифицированного печника). Вариант удобен ещё и тем, что печь с плитой на дачном участке можно будет использовать по прямому назначению — готовить на ней пищу.

Потом нужно будет сделать подставку, раму на которую вы поставите коптильную бочку. Чем полезна такая рама? Целесообразно сразу сделать так, чтобы бочка стояла выше, чем печь — получится естественная тяга для дыма.

Дальше необходимо устроить дымоход от печи к бочке. Используйте, например, жестяные водопроводные трубы. Пластиковые применять нежелательно, чтобы дым по дороге не набирал запахов пластмассы.

В этом варианте коптильни у бочки лучше не отрезать нижнее днище, а проделать отверстие и вставить в него изогнутую трубку. Понятно, что как и в предыдущем варианте, внутри бочки можно оборудовать решётки в несколько ярусов, какие-нибудь перекладины с крюками или тому подобные устройства для размещения продуктов.

Заключение

Вы могли заметить, что во всех описанных случаях дым получается не из тлеющих опилок или щепы, а из горящих дров. Это возможно как раз потому, что у нас коптилка холодного копчения, а не горячего, и топка разнесена с коптильной камерой.

Не забудьте, что для копчения продуктов применяется древесина далеко не всех пород. Нельзя использовать хвойные породы, потому что они выделяют много смолы, а также нежелательна, например, берёза. Чаще всего для копчения используется ольха, дуб и плодовые деревья — яблоня, слива, вишня.

И конечно, если постараться, то коптильня может стать ещё и украшением вашего дачного участка:



Коптильня горячего копчения из бочки: как сделать своими руками

Самостоятельно изготовить коптильную конструкцию на частном участке, она служит незаменимым предметом для приготовления различных продуктов. Одним из вариантов изготовления является коптильня из бочки. Для этого вначале нужно составить подробный чертеж, и поэтапно выполнять работу. Рассмотрим, как изготавливается коптильня горячего копчения своими руками из бочки.

Чем отличается горячее копчение от холодного?

Конструкция горячего и холодного копчения отличается строением. Для выполнения процесса горячего вида, конструкцию располагают над огнем или дымом. Данный вид устройства не имеет больших размеров, и не составляет сложности при изготовлении. Продукты, приготовленные таким способом, имеют необычный аромат, но могут быть сухими. Для приготовления необходимо несколько часов.

Коптилка для холодного процесса отличается большими размерами, и обязательным наличием дымохода. Процесс копчения холодного вида занимает длительное время, для этого понадобиться до нескольких недель. Такой процесс является длительным потому, что температура при приготовлении всего лишь до 40 градусов.

Чтобы не занимать лишний участок для сооружения двух конструкций, лучше сделать одно устройство, которое будет выполнять несколько функций. Если бочка не соединена с топкой, то её можно устанавливать на различные источники дыма.

Как самостоятельно сделать коптильню?

Для начала изготовления конструкции, необходимо составить подробное описание с учетом всех деталей, в этом поможет интернет. Чертеж поможет выполнить работу правильно, и поэтапно, благодаря этому, можно избежать ошибок.

Для изготовления коптильни можно использоваться несколько способов, с применением сварочного аппарата, и без него. Также можно скомбинировать коптильню холодного, и горячего процесса.

Способ № 1

Первый способ подразумевает изготовление устройства без применения сварочного аппарата. В этом и заключается преимущество данного способа. Вначале необходимо зачистить внутреннюю поверхность бочки от краски. Чтобы пыль не попала в глаза, и органы дыхания, необходимо надеть средства защиты.

На боковой стенке бочки делают разметку, и отрезают этот участок болгаркой. Таким образом, делают люк в данном сооружении, для выполнения такой работы нет определенных правил. Отверстие можно сделать прямоугольного, квадратного или круглого вида.

На боковых частях бочки закрепляют полосы, фиксирующие крышку, они препятствуют проваливанию её внутрь. Для этого можно использовать полоски из металла, их можно вырезать из другой бочки. Затем необходимо соорудить опоры, для этого их выгибают по форме бочки, и зажимают специальным инструментом, и делают отверстия. Такую процедуру выполняют с обеих сторон коптильни.

При следующем этапе, закрепляют петли для люка, используя такой же принцип, как и для опор. Петли фиксируют заклепками, это делают с обеих сторон, и прикрепляют к люку ручку, чтобы было удобно открывать. Для этого можно взять старые ручки от холодильника или других предметов. Чтобы закрепить элемент, выполняют отверстия, прикладывают ручку, и фиксируют её винтами или болтами.

После этих действий выполняют сооружение дымохода, для этого необходимо взять фитинги или трубы. Основным требованием к материалу является то, чтобы он хорошо крепился болтами, так как при этом способе не применяют сварку.

Теперь устанавливают внутреннюю часть коптилки, закрепляют опоры, и направляющие элементы для расположения решетки. Вначале нужно подобрать удобное расположение креплений, и выполняют боковые отверстия при помощи сверла. Затем вставляют опорные элементы.

Чтобы быстро удалить краску с внутренней поверхности, бочку устанавливают на огонь, оставляют до полного прогревания, а гарь счищают щеткой. После этого поверхность обезжиривают, и окрашивают огнеустойчивым материалом.

Раму, которая является опорой коптилки, выполняют из металлических уголков, их соединяют болтами.

Способ № 2

Для такого способа понадобиться сварочный аппарат, при этом внутренняя и внешняя поверхности должны быть чистыми. Бочка не должна быть использована ранее под химические вещества, если на ней имеются загрязнения, их необходимо подвергнуть термической обработке, и вымыть.

1. Верхний участок бочки отрезают в том случае, если предмет запаян, для этого используют болгарку. Крышку в дальнейшем применяют, как поддон для камеры приготовления.

2. В нижней части конструкции располагается топка, здесь нужно сделать дымоходный выход, и дверцу, размер которой 20*30 сантиметров. Отрезанный участок прикрепляют к бочке петлями, таким образом, сооружают дверцу в емкость для загрузки дров.

3. Дно должно иметь перфорированный вид, оно играет роль поддувала, и отделения для извлечения золы. На высоте 1/3 от всего объема бочки закрепляют дно из толстого металла, около 0,4 сантиметров.

4. Затем для сооружения дымохода, в бочке вырезается отверстие, которое будет схоже с диаметром фитинга.

5. Трубу прикрепляют к бочке, соблюдая не слишком большую высоту, иначе тяга будет увеличиваться, а приготавливаемые продукты будут выделять много жира.

6. К конструкции приваривают опорные ножки, которые обеспечат свободное место между почвой и бочкой, это дает возможность разжечь костер.

7. Топку можно делать отдельно от бочки, её сооружают из кирпича в любом удобном месте. Дно бочки служит нижней частью коптильни, при этом конструкция станет просторной.

8. Лицевую часть топки изготавливают из кирпича, оставляя отверстие для закладки дров, а чтобы дым мог свободно выходим, необходимо создать свободное место в задней части топки.

9. Чтобы собрать жир, для этого используют поддон из крышки бочки, диаметр которого соответствует диаметру бочки. Чтобы правильно поместить поддон, на высоте до 20 сантиметров приваривают арматуру крестообразным способом. На эту конструкцию устанавливается поддон из металла. В верхней части бочки выполняют основу для решетки, на которую укладывают продукты. Для этого необходимо взять арматуру, имеющую форму петель, которые располагаются со всех сторон коптильни. При этом между решетками соблюдают ширину до 18 сантиметров.

10. Решетку изготавливают из проволоки, затем прикрепляют её к основе. Чтобы проволока была идеально согнута, её наматывают на окружность коптильной конструкции, а концы укорачивают до 5 сантиметров. Прутья должны иметь ширину около 2,5 сантиметров.

11. На последнем этапе изготавливают крышку с перфорацией, для этого можно использовать деревянный материал.

Способ № 3

При использовании этого способа, выполняют комбинированный вид горячего и холодного процесса. Данный вид коптильни считается универсальным, его сооружают без внутренней топки. Такой вид коптильни можно использовать для приготовления блюд горячего или холодного копчения.

1. Для такого уникального сооружения нужно использовать бочку, которая имеет прочное дно, в нем проделывают несколько небольших отверстий.

2. Затем отдельно устраивают топку, при этом её верхнюю часть оставляют открытой. Для изготовления можно взять кирпич, он является самым подходящим материалом.

3. На топку будет устанавливаться коптильня, при этом продукты, которые располагаются внутри, будут приготовлены копчением горячего способа.

4. Чтобы использовать бочку для копчения холодного вида, необходимо сделать дымоход, который будет выходить наружу. Если установить бочку над дымоходным выходом, то дым попадает внутрь конструкции.

5. Дополнительно необходимо соорудить поддон, в который будет стекать жир или сок от продуктов. Его устанавливают на арматуру, которую приваривают к бочке крест на крест. С помощью такого поддона можно легко осуществлять уход за коптильной конструкцией.

6. В камеру для копчения устанавливают решетки, на них укладывают приготавливаемые продукты, для этого применяют проволоку.

7. Накрывают коптилку специально изготовленной крышкой, для этого используют деревянный или джутовый материал, это способствует задержанию дыма.

Таким образом, для изготовления коптильной конструкции из бочки понадобиться сама бочка, арматура для сооружения решетки, и креплений для неё, болгарка, чтобы проделывать отверстия для дверей, болты или сварочный аппарат, которым сваривают все детали. В случае использования болтов, все элементы скручиваются. Для создания опоры коптильни, применяют уголки из толстого металла, которые способны выдержать всю конструкцию. Чтобы создать петли или соединения между крышкой, и бочкой, заготавливают металлические ленты.

Преимущества коптильни, сделанной самостоятельно, заключается в том, что можно придать продуктам необыкновенный вкус натуральным образом, не используя химических веществ. Изготовить коптильню в домашних условиях несложно, это можно сделать без особых знаний и опыта. Для сооружения такой конструкции можно использовать различные предметы, самой подходящей считается бочка, из неё более удобно изготовить коптильню.
