Гигиенические требования, предъявляемые к шахтным колодцам

Гигиенические требования,предъявляемые к шахтным колодцам

В соответствии с требованиями СанПиН 2.1.4.1175-02 Гигиенические требования
к качеству воды нецентрализованного водоснабжения. Санитарная охрана источников. место расположения водозаборных сооружений (шахтных и трубчатых колодцев, каптажей родников) следует выбирать на незагрязненном участке, удаленном не менее чем на 50 метров выше по потоку грунтовых вод от существующих или возможных источников загрязнения: выгребных туалетов и ям, складов удобрений и ядохимикатов, предприятий местной промышленности, канализационных сооружений и др.

Водозаборные сооружения нецентрализованного водоснабжения не должны устраиваться на участках, затапливаемых паводковыми водами, в заболоченных местах, а также местах, подвергаемых оползным и другим видам деформации, а также ближе 30 метров от магистралей с интенсивным движением транспорта

Правильное устройство и оборудование водозаборных сооружений позволяет решить не только вопросы надежности и долговечности таких сооружений, удобства пользования ими, но и защиты воды от загрязнения и засорения.

Наиболее распространенными водозаборными сооружениями в населенных местах являются шахтные и трубчатые колодцы различных конструкций и глубины, а также каптажи родников (ключей).

Шахтный колодец- это сооружение, при помощи которого население набирает воду и поднимает ее на поверхность. В условиях местного водоснабжения одновременно выполняет функции водозаборного, водоподъемного и водоразборного сооружений.

Шахтные колодцы представляют собой шахту круглой или квадратной формы и состоят из оголовка, ствола и водоприемной части.

Оголовок (надземная часть колодца) должен быть не менее чем на 0,7 - 0,8 м выше поверхности земли, иметь крышку или железобетонное перекрытие с люком, также закрываемое крышкой. Сверху оголовок прикрывают навесом или помещают в будку.

По периметру оголовка колодца должен быть сделан замок из хорошо промятой и тщательно уплотненной глины или жирного суглинка глубиной 2 ми шириной 1 м, а также отмостка из камня, кирпича, бетона или асфальта радиусом не менее 2 м с уклоном 0,1 м от колодца в сторону кювета (лотка). Вокруг колодца должно быть ограждение, а около колодца устраивается скамья для ведер.

Стенки шахты должны быть плотными, хорошо изолирующими колодец от проникновения поверхностного стока, а также верховодки.

Для облицовки стенок колодца в первую очередь рекомендуются бетонные или железобетонные кольца, камень, кирпич, дерево.

При устройстве срубов должны использоваться определенные породы древесины в виде бревен или брусьев: для венцов надводной части сруба - ель или сосна, для водоприемной части сруба - лиственница, ольха, вяз, дуб. Лесоматериал должен быть хорошего качества, очищенный от коры, прямой, здоровый, без глубоких трещин и червоточин, не зараженный грибком, заготовленный за 5 - 6 месяцев.

Водоприемная часть колодца служит для притока и накопления грунтовых вод. Ее следует заглублять в водоносный пласт для лучшего вскрытия пласта и увеличения дебита. Для обеспечения большого притока воды в колодец нижняя часть его стенок может иметь отверстия или устраиваться в виде шатра.

Для предупреждения выпирания грунта со дна колодца восходящими потоками грунтовых вод, появления мути в воде и облегчения чистки на дне колодца должен быть отсыпан обратный фильтр.

Для спуска в колодец при ремонте и очистке в стенки его должны заделываться чугунные скобы, которые располагаются в шахматном порядке на расстоянии 30 см друг от друга.

Подъем воды из шахтных колодцев осуществляется с помощью различных приспособлений и механизмов. Наиболее приемлемым с гигиенической точки зрения является использование насосов различных конструкций (ручных и электрических). При невозможности оборудования колодца насосом допускается устройство ворота с одной или двумя ручками, ворота с колесом для одной или двух бадей, журавля с общественной, прочно прикрепленной бадьей и др. Размер бадьи должен примерно соответствовать объему ведра, чтобы переливание воды из нее в ведра не представляло затруднений.

Правильное содержание и эксплуатация водозаборных сооружений и устройств имеет решающее значение в профилактике микробного и химического загрязнения питьевой воды.

В радиусе ближе 20 м от колодца (каптажа) не допускается мытье автомашин, водопой животных, стирка и полоскание белья, а также осуществление других видов деятельности, способствующих загрязнению воды.

Не разрешается подъем воды из колодца (каптажа) ведрами, приносимыми населением, а также вычерпывание воды из общественной бадьи приносимыми из дома ковшами.

Чистка колодца должна производиться не реже одного раза в год с одновременным текущим ремонтом оборудования и крепления.

После каждой чистки или ремонта должна производиться дезинфекция водозаборных сооружений хлорсодержащими реагентами и последующая их промывка.

Специалист-эксперт

отдела санитарного надзора

Т.А. Макарова


Шахтный колодец устройство, схемы, фото

Водоснабжение загородного или дачного дома – задача первостепенная, и, если жилье находится вдалеке от централизованного водопровода, решается только обустройством собственного колодца или питьевой скважины. Одним из решений, которое помогает подвести воду из автономного источника воды, является трубчатый или шахтный колодец.Схема колодца трубчатой конструкции



Разновидности колодцев для снабжения питьевой водой

Водозаборные объекта бывают:

  1. Трубчатыми;
  2. Шахтными.

Трубчатое сооружение – это, проще говоря, колонка, или абиссинский колодец, который все видели и пользовались в поселках городского типа или деревнях. Для подъема воды на поверхность используется ручной насос, а это означает, что вода, которая поступает из трубчатого колодца, залегает неглубоко. Это – быстровозводимая конструкция, на ее обустройство уйдет максимум 2 рабочих дня, и делается такой колодец бурением скважины или уплотнением грунта забиванием трубы. То есть, конечный результат обустройства трубчатого колодца – стандартная скважина небольшой глубины, которую затем обустраивают фильтрами грубой очистки и насосом, часто электрическим, а не ручным.

При бурении скважины в слабом или рыхлом грунте, а также при глубоком бурении скважину укрепляют обсадными трубами, чтобы стенки отверстия не осыпались и не загрязняли питьевую воду. Обычно обсадные трубы берут небольшого диаметра, поэтому их соединяют между собой резьбовым соединением, что позволяет добиться большой герметизации стыков скважин.Схема колодца шахтного исполнения



Разновидности трубчатых абиссинских шахтных колодцев:

  1. Колодец мелкого заглубления (глубина шурфа – ≤ 40 м). Колодец ≤ 9 м глубиной обустраивают забивкой трубы, которая сразу будет работать как обсадная. Но это можно сделать в рыхлом (песчаном, супесчаном) грунте;
  2. Сооружение глубокого заглубления (≥ 40 м). Шурф глубиной ≤ 50 м делают ударно-канатным способом, колодцы глубиной ≥ 50 м – колонковым или роторным способами.

Технические требования к колодцам просты:

Именно из-за мелкой глубины такое сооружение не рекомендуется бурить рядом с ватерклозетами, сточными канавами, септиками и выгребными ямами. Также следует (по возможности) бурить на самом высоком участке двора.

Поэтому, прежде, чем бурить шурф для колодца по трубчатому типу, необходимо провести геологические и геодезические исследования грунта. Результат исследований помогут не только определить местоположение скважины, но и выбрать способ бурения, размер трубы, тип грубого фильтра, модель насоса, и т.д.Варианты обустройства шахтных колодцев



Важно: пространство между обсадными трубами и грунтом обязательно следует засыпать глиной. Этот уплотняющий слой называется обратной засыпкой, и работает как водный барьер от попадания в скважину грунтовых и дождевых вод.

Достоинства и недостатки

  1. вода в трубчатом колодце всегда будет чистой, так как скважина надежно защищена обсадными трубами, обратной засыпкой и фильтром грубой очистки, который монтируется на конце обсадной трубы в виде перфорированного наконечника;
  2. Колонку можно пробурить рядом с домом;
  3. Подъем воды ведется с планируемого горизонта;
  4. Правильно пробуренная и обустроенная скважина дает полноценный дебет чистой питьевой воды.

Недостатки:

  1. Если водный горизонт залегает слишком близко (выше 7 метров), то добыть с нег оводу будет невозможно;
  2. Выбор сезона для бурения или пробивания скважины влияет на правильную глубину колодца. Если выбрать время обустройства колодца неправильно (например, во время дождей), то можно увидеть, как ваш колодец мелеет и из него уходит вода;
  3. Колодец должен работать постоянно: если забросить его, то скважина заилится;
  4. Точность монтажа обсадных труб должна быть очень высокой – при неточной стыковке возможна разгерметизация швов и заиливание скважины.
Приспособления для бурения абиссинского колодца



Основные принципы строительства трубчатого колодца

В мягком грунте трубы в грунт просто забиваются кувалдой. Чтобы трубы входили мягче, грунт периодически смачивают. Операции проводятся таким образом:

  1. В намеченном месте (после исследований) копается лидер-лунка Ø до 1,5 м и глубиной до 1,5-2 м;
  2. На первую трубу монтируется хомут и фильтр грубой очистки, а также стальная баба для придания веса конструкции;
  3. Следующий хомут нужно смонтировать на 2 метра выше фильтра;
  4. Труба устанавливается в центре лунки засыпается грунтом и утрамбовывается;
  5. Забивают трубу опусканием бабы на канате.
Устройство шахтного колодца



Как устроен шахтный водозаборный колодец

Такое шахтный колодец также можно легко сделать своими руками. Обычно колодец обустраивают одновременно с рытьем шурфа и укрепления его стен. Разновидности шахтных гидротехнических сооружений обуславливаются разными стройматериалами, которые используются для укрепления шурфа:

  1. Стенки из дерева;
  2. Кирпичные или каменные стенки;
  3. Из пластика;
  4. Из ж/б конструкций.

Шахтные колодцы со стенками из железобетонных труб пользуются самой большой популярностью из-за простоты строительства и длительности эксплуатации. Вес труб или ж/б колец заставляет использовать подъемный кран для опускания бетонных элементов в шурф, но длительный срок службы такого колодца оправдывает все расходы.

Важно: колодец шахтного типа необходимо защищать от верховодки и атмосферных осадков. Защита состоит из слоя битума и рулонной гидроизоляции (рубероид или полиэтилен). Стыки труб и швы гидроизоляции также промазываются битумом.

Герметизация стыков бетонных труб

Как устроен колодец шахтного типа

Оголовок должен находиться выше уровня грунта – для защиты от мусора и отрицательных температур, так как оголовок утепляется. Основные составляющие конструкции:

  1. Водоприёмник, который устраивается в нижней части и служит для приема и фильтрования воды;
  2. Шахтный ствол, который находится в грунте и служит для защиты от обрушения стенок колодца, а также для ограждения питьевой воды от грунтовых вод и атмосферных осадков;
  3. Оголовок защищает колодец от мусора и замерзания воды, конструкция должна иметь защитную кровлю и ворот для аварийного ручного подъема воды.

Достоинства конструкции:

  1. Длительный срок безремонтной службы – более 50-70 лет;
  2. Шахтное сооружение дешевле бурения Устройство скважины;
  3. Простота очистки воды;
  4. Большой диаметр шахты позволяет автоматизировать подъем воды любыми типами насосов – глубинными, центробежными или вибрационными;
  5. Не нужно оформление разрешительных документов – после окончания строительства колодец достаточно зарегистрировать в БТИ.

 Колодец из железобетонных колец

Недостатки:

  1. Временные и трудовые затраты на строительство выше, чем на аналогичные процессы в оборудовании трубчатого колодца;
  2. Ежегодно необходимо чистить и дезинфицировать гидротехническое сооружение;
  3. Необходима постоянная откачка или забор воды, чтобы не допустить заиливания шахты;
  4. Качество питьевой воды обуславливается устройством надежного фильтра;
  5. Плохая герметизация стыков труб и швов гидроизоляции колодца приводит к загрязнению.

Как построить колодец

Копать шурф для водозабора лучше всего поздней осенью или в начале зимы, так как грунтовые воды в это время уходят на максимальную отметку, и нет риска обнаружить верховодку, а сам шурф можно сделать намного глубже, чем планировалось, что позволит иметь гораздо больший суточный дебет питьевой воды.Рытье шурфа для шахтного колодца



Рытье шурфа и сборку колодезной конструкции проводят в следующей последовательности:

  1. Шурф выкапывают лопатой с коротким черенком, чтобы можно было удобно выбрасывать грунт наверх – длинный черенок не позволит повернуть лопату в узкой скважине. Первоначальная глубина – 0,5-1,0 м и диаметр 1 м;
  2. В эту лидер-лунку лебедкой или подъемным краном опускают первое железобетонное кольцо или трубу;
  3. Рытье колодезного шурфа продолжается выемкой грунта под кольцом, которое будет проведать ниже под своей массой;
  4. После просадки первой части бетонной обсадной трубы до глубины 1 метр сверху опускают второе кольцо или трубу. Ж/б кольца соединяются друг с другом стальными скобами, под которые перфоратором сверлятся отверстия нужного диаметра. Швы и места соединений герметизируются битумом или герметиком;
  5. Таким же образом монтируют следующие кольца. Набор колец заканчивают, когда дно шурфа начнет активно увлажняться. Пока позволяют возможности, воду можно отчерпывать или откачивать, продолжая углублять колодец, но при обильном поступлении воды землеройные работы следует прекратить;
  6. Дно колодца застилается мытым камнем-дикарем разного размера, который будет выполнять роль первичного фильтра грубой очистки. Толщина слоя – до полуметра;
  7. Гидроизоляционные работы состоят из обмазки трех самых верхних бетонных колец горячим битумом или мастикой, а также двух-трех слоев рулонной гидроизоляции – рубероида или толстого полиэтилена;
  8. Отмостка вокруг шурфа делается из смеси песка с щебнем или гравием, верхний слой отмостки делается из глины, которая будет выполнять роль гидрозащитного замка. Поверх глины заливается слой бетона, который должен иметь уклон в 2-30 от колодца наружу;
  9. На оголовке монтируются стропильная система, крыша, укладывается кровля, устанавливается аварийный ворот;

Самым оптимальным и выверенным элементом для строительства шахтного колодца являются ж/б кольца высотой до одного метра, Ø ж/б колец – 1-1,2 метра. Такие элементы можно перемещать при помощи тали или ручной лебедки, то есть, не нужно арендовать подъемный кран.

Шахтный колодец: устройство, санитарные требования, значение

Такой вид колодцев строится сугубо для хозяйственных нужд. С помощью подобного сооружения удается набирать подземную воду. Забор жидкости при этом может осуществляться одним из выбранных инженерами-строителями способов. Стоит отметить, что шахтный колодец считается наиболее простым вариантом из всех разновидностей таких сооружений.

Общее описание устройства

Схематически конструкция является вертикальной шахтой. Допускается использовать как круглое, так и квадратное сечение. У самой шахты дно остается открытым, а место ее проведения должно пересекать водоносные слои грунта. Боковые стенки требуют обязательного закрепления одним из выбранных материалов. В качестве последних могут выступать только водонепроницаемые варианты, например пластик, образцы кирпича, дерево или железобетон.

В силу простоты конструкции шахтных колодцев данный тип получил наиболее широкое распространение. От правильного монтажа в определенной степени зависит итоговое качество воды, доставаемой из грунтовых недр. Функционировать такое устройство может достаточно продолжительный период времени без проведения каких-либо ремонтных работ.

Выбирать место расположения следует квалифицированным специалистам, поскольку от дислокации колодца зависит и то, какой тип воды по степени очистки он будет добывать. В свою очередь, подземные источники делятся на почвенные, грунтовые и межпластовые. Последний тип вод по степени очистки наиболее пригоден к применению, а первый — меньше других.

Конструкция шахтных колодцев

Требования при строительстве

Имеется ряд определенных правил, которые необходимо соблюдать при монтаже колодцев. В первую очередь следует упомянуть дно шахты: оно должно быть засыпано гравием с толщиной слоя не менее 30 см. Стены следует поднять над уровнем земли приблизительно на один метр. Важно строить в соответствии с уклоном участка местности, а значит, выше любого источника загрязнения. Между последним и стволом шахтного колодца должно быть соблюдено расстояние от 30 до 50 м. Фактически это является своеобразными превентивными мерами в отношении дезинфекции и проведения ремонта. Если над шахтой все же имеется источник загрязнения, то расстояние от него до ствола по актуальным нормам не может быть меньше 80-100 м. При этом в некоторых случаях лучше отмерять 120-150 м.

Конструкция шахтных колодцев подразумевает наличие вокруг ствола глиняного замка с отмосткой, которая служит для удерживания потока грязных вод и не дает им попасть внутрь сооружения. Создание такого барьера включает выкапывание ямы шириной 1 м и глубиной 2 м. Заполнить получившееся пространство нужно специальной жирной глиной. На поверхности над замком ставится непосредственно сама наземная часть конструкции. Сверху насыпается песок, а затем добавляется цемент или бетонный раствор. Нормы СанПиНа предусматривают создание канавы для дренажа и перехвата потоков загрязненной жидкости. Кроме того, рекомендуется создать ограждающие элементы, не позволяющие парковаться автомобилям и другому транспорту.

Требования к устройству шахтных колодцев

Требования к устройству колодцев

Основной целью строительства таких сооружений было обеспечение водой одного или сразу нескольких участков земли. Значение шахтных колодцев для хозяйственных или иных нужд могло быть различным и отталкивалось от общей производительности устройств. Например, эти конструкции часто применялись для полива растений или надежного источника жидкости для тушения пожаров. Как правило, показатель дебита воды составляет от 0,5 до 3 кубическим метров в час. Лучше всего было планировать установку изделий с глубиной ствола шахты около 20 м на песчаных или гравелистых грунтах. В качестве дополнительных плюсов таких колодцев можно привести их доступность для очистки, простоту в эксплуатации и починке, а также иммунитет к затапливающим ливневым дождям.

Согласно правилам, забор жидкости производится при помощи электрических насосов или простых ведер. Колодцы с малой интенсивностью отбора наиболее подвержены загрязнениям. Застой воды ведет к появлению затхлого запаха внутри шахты. Отдельно стоящие неохраняемые колодцы открытого типа подвержены еще и тем загрязнениям, которые вызваны выбрасыванием внутрь сооружения каких-либо посторонних предметов. Персонал, осуществляющий работы по монтажу, должен разбираться в конструкции подобных сооружений. Выбор неправильного места для рытья штольни, не соответствующего требованиям к устройству шахтных колодцев, может привести к загрязнению поступающей воды, обвалам стенок ствола и загазованности внутри самой конструкции. Для очистки и эксплуатации таких сооружений существуют отдельные своды нормативов и правил.

Вид шахтного колодца

Условия строительства и эксплуатации

Тем, кто планирует вырыть колодец, для начала потребуется ознакомиться с актуальным перечнем правил СНиП. В частности, там говорится о невозможности установки стволов шахты из пластиковых труб в тех областях, где имеет место повышенная сейсмоактивность. Если показатель по шкале Рихтера превышает 7-балльную отметку, то комиссия не одобрит строительство. Кроме того, СНиП предъявляет и другие требования к шахтному колодцу, в качестве материала для стен которого используется пластик. Так, к примеру, естественная водонасыщенность грунта должна иметь коэффициент 2,0. Следует учесть также расчетную температуру и плотность. Эти показатели грунта для пластмассовых колодцев должны составлять 50 градусов по Цельсию и 1,8 тонн/кубометр соответственно.

В некоторых случаях возведение стен возможно только из бетона толщиной от 150 мм. В частности, это относится к строительству шахтных колодцев на водонасыщенных грунтах. Все работы по рытью или реставрации допускается выполнять в любой период года, однако стоит избегать времени, когда начинает таять снег. Если на участке имеется болото, то лучше всего строить колодец осенью или зимой. Условия эксплуатации включают пункт о том, что с некоторой периодичностью владельцу устройства необходимо проверять наличие газа в шахте. По сути, такую процедуру требуется проводить при каждом осмотре, ремонте или реставрации колодца. Делается проверка на наличие газа путем опускания внутрь ствола пука травы или зажженной свечи.

Качество воды в шахтном колодце

Преимущества и недостатки

Колодцы данного типа имеют как ряд несомненных плюсов, так и некоторые явные минусы. К преимуществам подобных устройств относятся перечисленные ниже:

  1. Долгое отсутствие необходимости в ремонтных работах. Как правило, эксплуатационный срок без поломок у шахтных колодцев с водой составляет от 50 до 70 лет.
  2. Практически полное отсутствие проблем с оформлением разрешительных бумаг на строительство. При этом непосредственно после возведения колодца следует обратить в БТИ для прохождения процедуры регистрации.
  3. Общая дешевизна строительства в сравнении с другими вариантами конструкции. Для сравнения можно привести любой колодец с необходимостью бурения шахты. В ином случае рытье обходится гораздо дешевле.
  4. Простая процедура очистки добытой воды. Нет нужды обременять себя сложным и витиеватым технологическим процессом, а также нанимать специализированный персонал.
  5. Благодаря большому диаметру ствола шахты поднимать воду можно одним из выбранных типов насосов. Автоматизация с успехом заменяет традиционные ведра, требующие физических усилий. Достаточно установить вибрационную, центробежную или глубинную насосную систему.

Также стоит привести и перечень недостатков, актуальных для шахтного вида колодцев:

  1. Высокие затраты времени и труда специалистов. К примеру, оборудовать трубчатый колодец несколько проще по данным показателям.
  2. Повышенная ответственность при монтаже ствола шахты. Если стыковка гидроизоляционных швов или герметизация трубных стыков будут сделаны не на должном уровне, то загрязнение воды так или иначе со временем становится неизбежным. Это, в свою очередь, приведет к нарушению санитарных норм и необходимости новой прокладки ствола шахты.
  3. Гидротехническое сооружение требует ежегодной чистки и дезинфекции. Для других видов колодцев нет нужды проводить данные процедуры так часто.
  4. Шахта не может подолгу простаивать. В обязательном порядке требуется откачивать или забирать воду, поскольку сооружение просто переполнится жидкостью.
  5. При отсутствии надежного фильтра качество получаемой продукции, вероятно, будет весьма низким и малопригодным к использованию по назначению.
Сооружение шахтных колодцев изнутри

Типы воздвигаемых сооружений

В целом можно выделить три варианта конструкции, различия в которых обусловлены разными рабочими сценариями. Неполное или несовершенное устройство шахтного колодца подразумевает то, что ствол не доходит до водоупорного слоя. Смысл заключается в том, что жидкость накапливается как через стенки, так и через дно конструкции. Если же говорить о совершенных или полных колодцах, то в них шахта опирается на тот самый водоупорный слой. Поступление жидкости в данном случае производится только через боковые стенки шахты.

Также существует вариация совершенного колодца с подствольником. Данный тип лучше всего показывает себя в ситуации, когда жидкость слишком медленно проникает в шахту. В таком случае требуется установить дополнительный резервуар-подствольник, который иначе называется зумпфом. Для правильной работы такого элемента требуется заглубить его ниже водоносного горизонта.

Неполные колодцы хорошо зарекомендовали себя при применении на небольших садовых участках. При этом нужно обратить внимание на уровень воды. Когда он не превышает 30-50 см, то колодец углубляется и затем может превратиться в полный. Следует отталкиваться от суточного потребления жидкости и оставлять в шахте ровно такое количество.

Сооружение на различных грунтах

Процесс строительства начинается с земляных работ. Время выкапывания пространства под ствол по большей части зависит от типа грунта. В списке ниже приводятся особенности сооружения шахтных колодцев при различных вариантах земли на участке:

  1. Плывуны. Очень сложный для строительства тип грунта. Рабочим необходимо непрерывно в процессе возведения шахты откачивать воду и устанавливать шпунтованные стенки. Если плывуны расположились в межпластовых слоях под большим давлением, то строительство может быть и вовсе нецелесообразно в виду повышенной трудности.
  2. Сыпучие грунты. К таким относят гравий, щебень, гальку и песок. В процессе требуется обязательно укреплять стенки шахты, поскольку велик шанс обвала.
  3. Мягкие грунты. Между частицами глины или суглинка имеется лишь слабая связь. Специалистам приходится действовать довольно осторожно, поскольку риск обвала шахты столь же большой, как и при строительстве колодца на сыпучих грунтах.
  4. Слабые грунты. Включают шлаки, мягкие известняки, гипс и многие другие. Проведение работ - легкое и быстрое при условии, что нет напора и имеется слабый приток жидкости.
  5. Средние грунты. На песчанике, плотных сланцах или известковом шпате весьма непросто вырыть шахту. При чрезмерно интенсивном водяном напоре задача становится невыполнимой.
  6. Крепкие грунты. К таковым можно причислить полевые шпаты, кварцы, граниты и т. д. Ручная работа фактически невозможна или очень затруднена. Рыть шахту в таком случае, как правило, попросту финансово невыгодно.

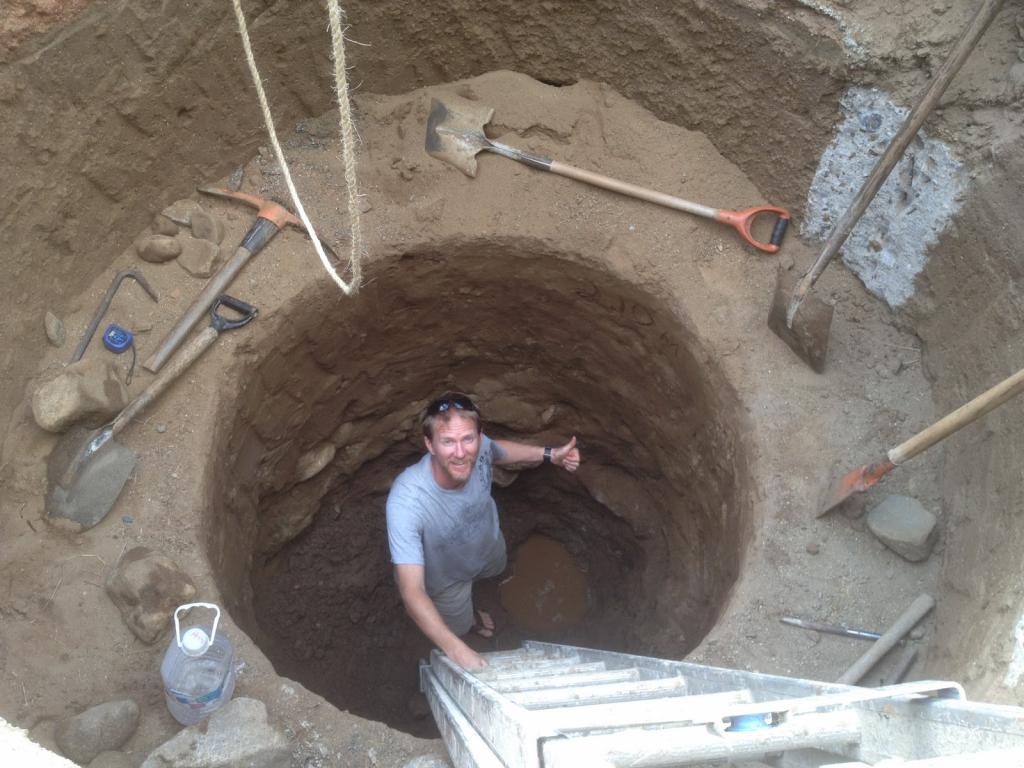

Копание шахтного колодца

Нормы гигиены при эксплуатации

Загрязнение питьевой воды из колодца считается недопустимым в современном мире. При неправильной эксплуатации жидкость может подвергнуться химическому или микробному заражению. По этой причине существуют четкие гигиенические требования к устройству шахтных колодцев. К примеру, в 20-метровом радиусе ни в коем случае нельзя мыть автомобили, устраивать водопой для животных и птиц, а также заниматься полосканием и стиркой белья. Предписано, что в указанной зоне запрещены и любые другие виды деятельности, прямо или косвенно способствующие загрязнению жидкости в колодце.

Окрестное население не должно пользоваться собственными ведрами для забора воды из шахты. Процедура производится только с прикрепленным к колодцу приспособлением. Каждый год необходимо проводить плановую чистку, а также проверять оборудование и крепления на предмет изношенности. Любой ремонт сопровождается последующей дезинфекцией с помощью специальных веществ, включающих в своей состав хлорсодержащие реагенты. В завершение процедуры проводится окончательная промывка водозаборного сооружения.

Подходящие материалы для строительства

Наиболее востребованный вариант таких колодцев делается из бетонных колец. Для упрощения процесса опускания будущих стенок диаметр не превышает одного метра. Возведение бетонных колец достаточно быстрое, а сама конструкция неимоверно надежна. Санитарные требования к шахтным колодцам в данном случае предписывают не использовать любые химические продукты вроде герметиков, растворов или мастики. Все приведенные изделия оказывают прямое негативное воздействие на качество воды. Работы приостанавливаются в тот момент, когда на дне начинают бить ключи. Воду следует откачать, убрать еще небольшой слой грунта, а затем не трогать сооружение в течение 12 часов.

Деревянные колодцы считаются чуть более затратными и сложными в изготовлении и установке. Тем не менее обозримый срок службы сооружения составляет 25 лет в наземной части и 100 лет - в подводной. На сегодняшний день есть два актуальных способа возведения таких колодцев. В первом случае выкапывается шахта и производится наращивание стенок сверху вниз. Второй вариант подразумевает добавление брусков снизу. Санитарные нормы требуют обязательной предварительной обработки всех деревянных элементов. При достижении ключей вода откачивается дважды, - так формируется донный фильтр. Процедура полностью аналогична таковой для колодцев из бетонных колец. После можно приступать к эксплуатации сооружения.

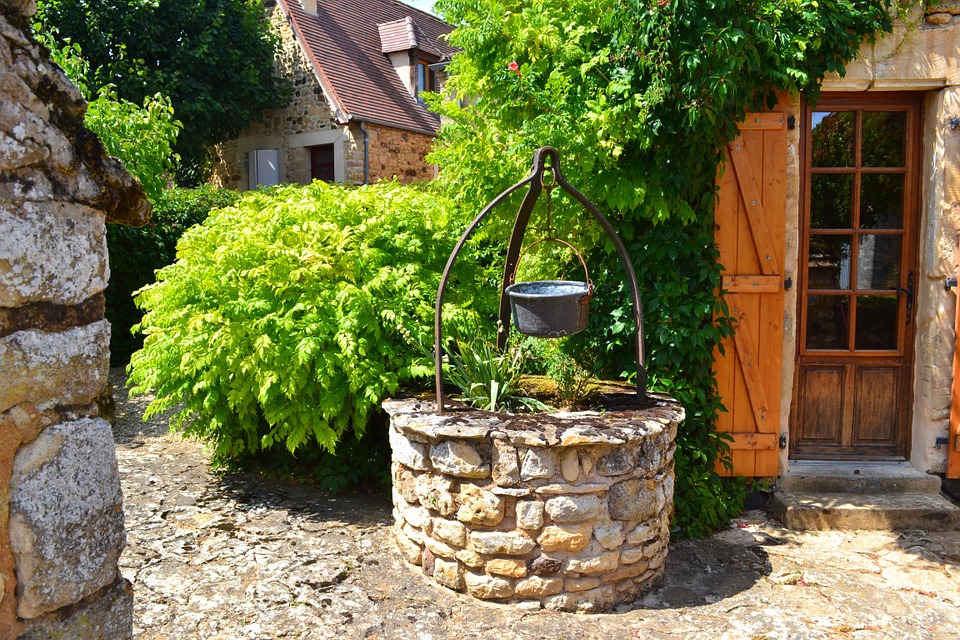

Шахтный колодец с каменной кладкой

Преимущества устройства шахты из кирпича

Следует ответственно подойти к выбору конкретного материала. Кирпич должен быть красным, поскольку силикатный подвержен механическому разрушению в грунте. Из натуральных камней применяются плотные известняки, сланцы и песчаники. Правильно построенное кирпичное сооружение с легкостью отвечает всем санитарным требованиях к шахтным колодцам.

Чаще всего выбирается круглая форма, а толщина кладки не делается меньше 25 см. Швы должны быть как можно менее заметными. Наземную структуру подвергают обработке штукатуркой, а подводную заливают раствором с песком и цементом в составе. Также допускается армирование кладки стальными анкерными тягами, поскольку это значительно уменьшает шанс на то, что шахта развалится при обрушении грунта.
