Коллекторный узел теплого пола: Смесительный узел (коллектор) для теплого пола: устройство, схемы, монтаж – Коллекторная группа для теплого пола с насосом

монтаж коллектора + схемы подключения

Удачной альтернативой радиаторному обогреванию дома является система теплых полов, рассчитанная как на одно помещение (ванную, детскую), так и на все здание. Она, будучи неотъемлемой частью общей системы теплоснабжения, тем не менее, является автономной, так как необходима специальная подготовка теплоносителя перед поступлением в обогревательный контур – комплект труб, вмонтированных в пол. Роль подготовительной станции выполняет тандем — смесительный узел для теплого пола (коллектор) плюс насосная группа. Предлагаем вам разобрать поподробнее, что это такое, как это работает и как правильно подключать коллектор.

Назначение смесителя для теплого пола

Визуально смесительный узел выглядит как группа или цепь трубопроводов, собранных в определенном порядке и имеющих единственную цель – соединить два разных потока теплоносителя в один общий.

Можно выделить три типа смешивания:

  • параллельный;
  • последовательный;
  • комбинированный.

Наиболее приемлемым считается последовательное смешивание, преимущественно из-за повышенной производительности: практически весь расход поступает к потребителю.

Типы смешивания

При последовательном типе смешивания теплоноситель насосом перекачивается от источника тепла к потребителю, при параллельном — линии теплоносителя разделены, из-за чего теряется часть энергии

Иногда используют и параллельный тип. Расход, поступающий к потребителю, непостоянный, зато можно установить двухходовой клапан с возможностью регулировки.

Комбинированный тип

При комбинированном типе есть возможность использовать одновременно последовательное и параллельное смешивание или переключать процесс отдельно на один из них

Схема сборки коллекторной группы может быть различной, рассмотрим один из вариантов:

  • трубопроводы-тройники;
  • клапаны (смесительный, трехходовой, регулирующий) на обеих ветках – подающей и обратной;
  • насос циркулярного типа;
  • оборудование регулировки и автоматизации.

Циркуляционный насос качает воду, пока температура не достигнет заданного значения. Дальше срабатывает автоматика, клапаны закрывают доступ теплоносителя и процесс останавливается. Следует помнить, особенно при самостоятельной установке, что коллектор для водяного теплого пола должен быть оборудован дренажом и системой воздухоотвода.

Смесительный узел

В сложных обогревательных системах кроме коллекторного оборудования используют смесительный узел, которые соединяет систему теплого пола с радиаторным отоплением

Выбор и подключение коллектора

Модель коллектора полностью зависит от того, где и каким образом расположен теплый пол. Это в итоге влияет и на его стоимость, а также степень безопасности оборудования. Смесительный узел коллектора – главная и достаточно уязвимая его часть, так как в нем сосредоточен теплоноситель, различный по температуре. В процессе смешивания вода достигает определенной температуры, которая должна сохраняться в заданных параметрах. От выбранных материалов и качества сборки зависит дальнейшая работа системы, поэтому к таким деталям, как смесительный узел, насос или терморегулятор нужно отнестись с особым вниманием.

Коллекторный шкаф

Коллекторный шкаф — весьма условное обозначение. Он может выглядеть как специальный металлический ящик или просто стенд для удобного монтажа оборудования

На что обращаем внимание при покупке?

На стоимость распределительных коллекторов для теплого пола оказывает влияние материал изготовления: некоторые модели состоят в основном из латуни, другие из нержавеющей стали. Также цена зависит от сложности оборудования — среди различных типов коллекторов есть простейшие, с минимальным набором элементов, а есть полностью укомплектованные дополнительными устройствами защиты (кранами Маевского), сливными кранами, датчиками регулировки и контроля расхода теплоносителя.

Популярностью пользуется оборудование, снабженное узлом терморегуляции, в состав которого входит комплект датчиков температуры и других измерительных приборов. Автоматика регулирует процесс распределения, а в нужный момент включает клапаны спуска воздуха или закрывает поток теплоносителя. Стандартная модель имеет в составе пару термометров, которые дают возможность экономить теплопотери.

Коллектор Фонтерра

Образцом коллектора из нержавеющей стали является изделие «Фонтерра», которое имеет возможность подключения трубопроводов с обеих сторон и установку сервопривода

Термометры

Оптимальное расположение термометров для учета температуры воды — на обеих трубах, подачи и обратного хода; такое расположение позволяет контролировать нагревание воды до определенного показателя

Если отопительных контуров несколько, то рекомендуют каждый из них оборудовать специальным устройством терморегуляции, состоящим из гребенок (стальных или латунных) и датчиков расхода. В комплект подобного коллектора входит отводчик воздуха, смесительный вентиль, чехол для термометра и непосредственно термоголовка с зондом для погружения в теплоноситель. С помощью вентиля в контур поступает определенное количество горячей воды, а термоголовка контролирует процесс и предотвращает появление неисправностей.

Контуры теплого пола

Иногда один распределительный коллекторный узел обслуживает несколько контуров теплого пола. В этом случае длина каждой петли не должна превышать 120 м

Стоимость имеет для некоторых первостепенное значение – выше выделенного бюджета не прыгнуть, тем не менее, не забываем про такие важные нюансы, как площадь помещения и цели его использования. Например, для небольшого помещения (санузла, ванной) подойдет простой коллектор из пластика без сложной системы регулировки температуры. Если все же требуются расходомеры, их можно приобрести дополнительно за небольшую стоимость. В объемном помещении лучше использовать более надежную группу смесителей, имеющую точечную регулировку температуры, за счет которой достигается оптимальная балансировка контура.

Расположение коллекторов

Схема расположения двух коллекторов в большом помещении. Конструкция здания такова, что требует монтажа нескольких контуров теплого пола, соответственно, количество распределительных узлов увеличивается

Расположение коллекторного узла

Перед монтажом коллектора теплого пола необходимо установить металлический защитный шкаф — открытый или закрытый. Иногда коллекторный узел оставляют полностью открытым – доступ к нему легче, но страдает защита деталей и соединений. Место для шкафа выбирают, оценив расположение контуров водяного пола. Если веток несколько, то шкаф устанавливают посередине, в одинаковом удалении от рабочих контуров и в непосредственной близости к магистральным трубам. Такое серединное расположение гарантирует максимальную производительность гидравлического процесса.

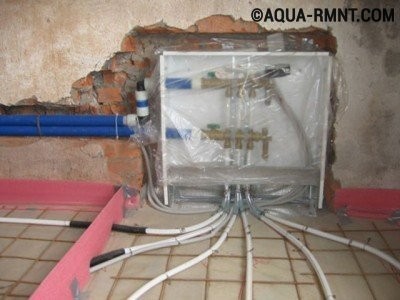

Расположение коллектора в стене

Место расположения коллекторного узла рассчитывается еще на этапе проектирования. Если создать в стене специальную нишу, оборудование можно разместить в коридоре, на кухне или в любой жилой комнате

Идеальный вариант для размещения оборудования – защищенная с двух сторон стенная ниша, позволяющая аккуратно расположить детали коллектора и подвести трубопровод. Если теплые полы монтируются по всему дому, то для относительно больших помещений требуются отдельные распределительные узлы.

Особенности установки оборудования

В сети интернет можно найти множество инструкций по монтажу и наладке оборудования, вот одна из схем подключения коллектора теплого пола. Она позволяет полноценно собрать систему своими руками, последовательно соединив важнейшие части – трубопровод, распределительный узел и котел.

Схема работы коллектора

При установке коллектора следует обратить внимание на такие «мелочи», как место крепления термодатчиков и дополнительный источник электроэнергии для блока питания

Начинать лучше с монтажа термометра и запорных кранов, которые устанавливаются на всех контурных выходах. Как правило, данные детали, регулирующие работу подачи и обратки, входят в комплект коллекторного набора. Пользуясь схемой, можно быстро и грамотно произвести монтаж самого распределительного узла, выполнить подключение труб для подачи и отвода теплоносителя, а также создать возможность отключения по необходимости одного или нескольких обогревательных контуров.

Соединение частей производится при помощи компрессорных фитингов. Для фиксации некоторых соединений используют стандартный комплект из гайки, втулки и кольцевого зажима. Если диаметр деталей не совпадает, применяют переходники.

Примерная схема-инструкция

Элементарный схематический пример – простой коллектор с комплектом запорных вентилей.

Инструкция-схема

Простая схема монтажа коллекторного оборудования хороша для небольших помещений, в которых нагрев воздуха производится непостоянно, например, для ванных комнат

Процесс установки выглядит следующим образом. Первоначально к распределительному узлу подключают две трубы – для подачи и обратки, затем присоединяют элементы обогревательного контура – ветки-теплоносители для теплого пола. Данная система полностью зависит от работы отопительного котла: любое понижение температуры в котле или ограничение подачи теплоносителя сказывается на снижении температуры пола в помещении.

Чтобы простейшая схема стала более функциональной, следует добавить насос циркулярного типа, отводчик воздуха, сливной кран, трехходовой смеситель. Такая подборка позволит контролировать обогревательный процесс в полном объеме.

сбор и подключение насосно-смесительного узла (гребенки) к системе отопления

Коллектор для теплого пола — это распределительный узел, который перенаправляет теплоноситель от котла отопления по нескольким контурам системы обогрева полов. Но в зависимости от комплектации конструкции на него могут возлагаться и другие функциональные задачи. Например, обезвоздушивание системы, регулировка подачи объемов теплоносителя и контроль его расхода при помощи ручных или автоматизированных расходомеров. Этим фактически обеспечивается поддержание требуемой температуры в нагревательных контурах теплого пола (ТП).

Среди монтажников отопительных систем, из-за характерного внешнего вида коллектора, широко распространено его другое сленговое обозначение – «гребенка».

фото1

Так выглядит «гребенка»

Виды смесительных узлов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

фото2

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена.

Одна из таких моделей изображена на фото.

С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами.  Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки.

Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер.

фото 3

Коллектор на три контура с интегрированными двухходовыми шаровыми кранами

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления.

Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

С регулировочными вентилями

фото 4

Пример гребенки с регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами.

Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля.

 Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей. В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

фото 4

ВАЖНО! Настоятельно рекомендуется приобретать гребенки не по одной, а в уже готовой комплектации – парой с крепежами и техническими отверстиями под дополнительное оборудование. Это не только существенно ускорит процесс установки, но и поможет избежать многих ошибок монтажа.

От простого к сложному

Полностью укомплектованный коллектор для теплого пола может собираться по нескольким рабочим схемам. Тем не менее, у них у всех схожий принцип работы. Одна из типичных сборок, состоит из следующих элементов:

  1. фото6Кран на распределительную гребенку.
  2. Расходомеры (ротаметры).
  3. (а/b) Краны для слива теплоносителя с подающей и обратной линий соответственно.
  4. Ручные клапаны регулировки расхода теплоносителя.
  5. Манометр.
  6. Кран на обратку.
  7. Трехходовой клапан.
  8. Циркуляционный насос.

Рассмотрим наиболее значимые по функциональности элементы устройства, их основные типы и назначение.

Регулировка подачи теплоносителя

Если тёплый пол в квартире имеет несколько контуров, отличающихся по длине или температурным режимам, выручит установка распределительного коллектора отопления с расходомерами (ротаметрами). Дело в том, что теплоноситель идет по пути наименьшего гидравлического сопротивления, то есть, прежде всего, он будет направляться в трубопроводы небольшой протяженности.

Чтобы большие петли нагревались с той же интенсивностью, необходимо отрегулировать подачу жидкости, снизив ее для коротких трубопроводов и увеличив для более длинных.  Поэтому гребенка водяного теплого пола и комплектуется балансировочным ротаметром на каждую петлю.

По шкале расходомера определяется интенсивность потока теплоносителя в отдельно взятом контуре. А уже в соответствие с этими показателями настраивается пропускная способность расходного клапана.

фото 7Приобретение и использование регулируемых ротаметров оправданно только в случае ручной настройки количества теплоносителя для циркуляции по веткам. Если же каждый контур регулируется собственным сервоприводом под управлением электронного термостата, то использование подобной арматуры не требуется.

При этом в работающем в автоматическом режиме коллекторном блоке, для дополнительной визуализации могут монтироваться ротаметры без функции регулирования. Однако такие приборы устанавливаются уже не сверху на корпус гребенки, а врезаются межу её отводом для подключения петли и выходом трубопровода теплого пола.

Регулировка температуры теплоносителя

Регулировка температуры тёплого пола должна содержать два главных этапа.

Первый касается общей подготовки теплоносителя при его отборе из высокотемпературной отопительной системы первичного контура. Он осуществляется посредством взаимодействия элементов насосносно-смесительного узла (НСУ, рис. 6, поз. 7 и 8) или смесительно-регулировочного блока.

Обычно главными элементами первого этапа подготовки теплоносителя выступают циркуляционный теплонасос и автоматический трехходовой кран либо трехходовой кран-автомат без насоса. Задача смесительных узлов заключается в доведении температуры первичного теплоносителя (70-90°С) до приемлемых для водяного обогрева полов – 40-50°С.

Устройство и работа НСУ подробно описаны в отдельной нашей статье. Однако здесь следует уточнить, что комплектация коллектора может включать смесительный узел или собираться без него. Если отопление полов состоит из разветвленной сети тепловых контуров и содержит несколько коллекторных распределителей, тогда НСУ (ввиду его дороговизны) оптимально выносить в общий на всю систему блок.

Если же коллектор всего один, то он может сразу совмещаться со смесителем в едином монтажном шкафу.

фото7

Второй этап регулировки температуры теплого пола касается непосредственно оснащения гребенки, где уже тепловые параметры циркулирующей жидкости нивелируются в соответствии с запросами по каждой ветке. Индивидуальная настройка температуры для каждого контура осуществляется термостатическими клапанами механического действия либо автоматическими клапанами с сервоприводами (фото).

Сервоприводы, получающие команды от выносного термостата, являются исполнительными устройствами для управления работой коллектора водяного теплого пола. Хотя подобная автоматика является достаточно дорогостоящей, она предоставляет возможность организации более комфортных условий обогрева.

фото 8Рабочие части термостатической запорно-регулирующей арматуры как механической, так и под управлением сервоприводов монтируются на обратную гребенку вместо ручных клапанов.

В результате, собранный коллектор для тёплого пола с расходомерами, термостатическими механическими головками и автоматическим трехходовым краном может иметь вид, как показано на рисунке.

Группа безопасности

Группа безопасности для коллектора теплого пола может иметь несколько урезанный вариант. Это связано с тем, что система отопления должна быть укомплектована соответствующим устройством, размещенным возле котла.

Коллектор тёплых полов может быть доукомплектован автоматическим воздухоотводчиком с отрывным клапаном, а также сливным краном (желательно с насадкой под шланг) для удаления теплоносителя из системы. Всё это крепится с торца гребёнки на специальном переходнике.

Рекомендуется устанавливать такую группу как на гребенке подачи, так и на возвратной. На фото рисунке 10 показан как раз подобный вариант сборки. Он также включает отсечные краны на американках для подвода/отвода теплоносителя из основной подачи/обратки и термометры для удобства настройки системы водяного теплого пола.

фото 9

Как выбрать коллектор для теплого пола

Основным параметром выбора коллектора для теплого пола является количество контуров, которые предстоит подключить.

эксперт2

Мнение эксперта

Сергей Пермяков

Инженер систем отопления

Мы рекомендуем приобретать гребенку, с запасом на один выход, на случай возникновения необходимости разбивки на две ветки слишком протяженного контура или подключения дополнительного контролирующего оборудования (термометра, манометра).

Второй критерий подбора – это материал изготовления корпуса гребенки. Надежными изделиями являются коллекторы из латуни или нержавейки, а также из бронзы, произведенные по отечественным гостам либо европейским стандартам качества. «Китайские» же из сомнительных сплавов можно приобретать только после того, как продавец продемонстрирует сертификат соответствия, а сама гребенка будет всесторонне рассмотрена на предмет каверн, трещин или следов коррозии.

Хотя на самом деле большинство современной продукции, если не вся присутствующая на рынке, выпускается китайскими предприятиями, при её выборе следует отдавать предпочтение известным брендовым маркам. Ведь солидные европейские фирмы тщательно следят за качеством работы своих, даже вынесенных в Поднебесную производств.

Прежде всего, обратите внимание на изделия под марками: Rehau, Kermi, Valliant, Valtec, FIV, Rossini. Коллектор для теплых полов от таких компаний лучше всего приобретать в полной комплектации. Покупка отдельных элементов обойдется дороже, а комплектующие от других производителей могут быть несовместимы по установочным параметрам.

Видео по теме

Предыдущая

Теплый полСовмещенное отопление: водяные полы и радиаторы

Следующая

Теплый полВодяной теплый пол без коллектора

Что надо знать при выборе коллектора для водяного тёплого пола

смесительный узел
    Содержимое:
  1. Обязательно ли нужен смесительный узел
  2. Принцип работы коллектора теплого пола
  3. Как правильно собрать и подключить коллектор
  4. Как регулировать температуру пола коллектором
  5. Как выбрать коллектор для водяного пола
  6. Частые ошибки при сборке и установке коллектора

Для регулирования циркуляции теплоносителя и степени его нагрева в системе отопления устанавливают коллектор для водяного тёплого пола. Смесительный узел выполняет и другие функции: измеряет давление в системе отопления, обеспечивает равномерную подачу теплоносителя, помогает устранять воздух из контура отопления.

Коллектор использует простой принцип работы, но без его помощи система отопления, использующая больше чем один водяной контур, не сможет эффективно работать и отапливать помещение.

Обязательно ли нужен смесительный узел


составляющие коллекторной группы Правомерный вопрос, особенно если учесть, приличную стоимость коллектора. Следует признать, водяные теплые полы без смесительного узла могут нормально работать, но только при условии, что они имеют один отопительный контур. Что это означает на практике?

Согласно рекомендациям производителя, длина укладываемой трубы в теплых полах не должна превышать 70 м. Если учесть, что при максимальном разрыве шага между трубами, этого количества хватит только для 7 м², не сложно подсчитать, для отопления средних размеров комнаты потребуется уложить сразу три контура.

В большинстве случаев теплые полы укладывают сразу для нескольких комнат: прихожей, ванной, кухни и т.д. Обеспечить равномерную подачу теплоносителя без подключения к коллектору котельной нереально. Но если необходимо отапливать только одно небольшое по размерам помещение, тогда можно обойтись без смесительного узла.

Монтаж без коллектора имеет несколько недостатков, среди которых: подача теплоносителя с температурой идентичной той, что и в общей системе отопления, невозможность автоматического удаления воздушных пробок и контроля давления.

Принцип работы коллектора теплого пола


Смесительный узел для систем водяного теплого пола имеет простое, но достаточно эффективное устройство, состоящее из следующих узлов:
  • Циркуляционный насос – устанавливается на подаче теплоносителя. Насос позволяет установить и поддерживать необходимое давление в системе отопления, а также регулирует скорость циркуляции жидкости по водяному контуру.
  • Узел подмеса – по сути, представляет собой регулирующий клапан, отвечающий за подпитку водяного контура горячей водой. Принцип работы узла подмеса заключается в следующем — термодатчик дает сигнал на открытие клапана и добавление нагретого теплоносителя в систему до тех пор, пока температура жидкости не достигнет определенной заданной температуры. После этого подается сигнал на закрытие. В качестве датчика используется сервопривод для коллектора.
  • Распределительная гребенка – имеет несколько отводов для одновременного подключения нескольких водяных контуров. На гребенке установлены расходомеры, позволяющие контролировать расход теплоносителя по зонам.
  • Воздухоотводчик или система выпуска воздуха – самый простой коллектор не имеет клапана сброса воздуха. Обычно сепараторы устанавливают в уже готовых смесительных узлах, изготовленных известными производителями. Предназначение сепаратора состоит в автоматическом удалении воздуха из водяного контура.

Принцип работы и устройство коллектора водяного теплого пола несколько отличается от типа используемого клапана, регулирующего расход теплоносителя.

конструкция смесительного узла с подключением к котлу и контурам пола

Как правильно собрать и подключить коллектор


Обычно, монтажная схема коллектора водяного теплого пола вложена в комплект готового смесительного узла. Согласно плану, от мастера, выполняющего сборку, потребуется:




  • Установить рамку – коллектор монтируется в горизонтальном положении прямо на стену, либо в вырезанную нишу. Единственным условием монтажа является свободный доступ к стрелке труб отопления. Также возможна установка коллекторного шкафа своими руками. Шкаф позволит скрыть разводку от посторонних глаз, что особенно важно, если под котельную используется ванная или прихожая.
  • Подключение к котлу – подача теплоносителя осуществляется снизу, обратка идет поверху. Перед рамкой обязательно устанавливаются шаровые отсекающие. Сразу за кранами устанавливается насосная группа. Для поддержания необходимой температуры, нагретый теплоноситель используется только частично. Насос не только создает необходимое давление в системе отопления, но и помогает смешивать остывшую воду из контура полов и нагретую, идущую от котла.
  • Монтируется пропускной клапан, имеющий ограничитель температуры. За клапаном устанавливается распределительная гребенка. Разводка коллектора на тёплые полы выполняется следующим образом. Трубы, идущие в теплый пол, крепятся сверху, из системы отопления снизу. Если необходимо собрать распределительный коллектор теплого водяного пола своими руками, в гребенку устанавливают запорные краны с встроенным терморегулятором.
    Практика показывает, что оптимальным вариантом является приобретение готовой конструкции. Сборка коллектора даже профессионалом и самостоятельная регулировка клапанов трудоемкий процесс, для выполнения которого требуются определенные навыки и опыт работы.
  • Подключение коллектора теплого водяного пола требует использования специальных комплектующих. Используют компрессионные фитинги, состоящие из опорной втулки, зажимного кольца и промежуточной латунной гайки. После монтажа осуществляется настройка коллектора.
  • Опрессовка коллектора – после окончания монтажных работ, необходимо проверить герметизацию соединений. Для этого укомплектованную коллекторную группу подключают к насосу (опрессовщику). С помощью опрессовщика нагнетают давление в системе. Водяной контур оставляют под давлением на сутки. Если показатели давления не изменились, значит, установка коллектора тёплого пола своими руками была выполнена правильно и смесительный узел готов к эксплуатации.

На первый взгляд, монтаж коллектора своими руками, кажется достаточно простым. Но как показывает практика, лучше не приступать к установке без наличия необходимого инструмента и специальных навыков.

Как регулировать температуру пола коллектором


Узел управления позволяет точно отрегулировать температуру циркулирующего теплоносителя. Для чего это нужно?

В обычных котлах вода нагревается в диапазоне от 60 до 85°С. Температура теплого пола согласно рекомендациям производителя, не должна превышать 30°С.

Регулировка коллекторной группой, выполняется следующим образом:

  • Смесительный клапан подмешивает к остывшей воде горячий теплоноситель. Процесс регулировки выполняется вручную либо с помощью сервопривода (не входит в базовую комплектацию коллектора и приобретается отдельно).
  • С помощью запорных кранов – узел регуляции полов в сборе имеет несколько шаровых отсекающих, обычно устанавливаемых на подачу и обратку для каждого запитанного контура. Запорные краны регулируют интенсивность подачи теплоносителя для каждой зоны системы отопления.
    Можно отбалансировать коллектор таким образом, чтобы установить наиболее комфортную температуру не только для разных, но даже отдельных участков в одной комнате. Насколько открывать расходомеры, зависит от необходимой интенсивности отопления.

Комплектующие для коллектора следует подбирать исключительно одного производителя. Еще лучше приобрести уже готовый смесительный узел. Как показывает практика, только в таком случае, схема подключения коллекторной группы, будет на 100% работоспособной.

Как выбрать коллектор для водяного пола


Устройство коллекторного шкафа позволяет выбрать разные системы регулирования и подачи теплоносителя. У каждого производителя существует несколько вариантов регулировочно-смесительного оборудования, но в основном выбор ограничен следующими устройствами.

  • Конструкция с трёхходовым клапаном – является универсальным устройством. Технология монтажа коллектора с трехходовым клапаном допускает дополнительную установку сервоприводов и погодозависимой автоматики. Обычно гидравлическую рамку устанавливают для больших помещений. После этого клапан сам создает оптимальное рабочее давление, регулирует температуру и подачу теплоносителя.
  • Двухходовая схема обвязки коллектора – особенностью такого решения является то, что, подогрев теплоносителя осуществляется в постоянном режиме. Смесительный узел работает как простой механизм. Подача нагретого теплоносителя осуществляется постоянно, но клапан регулирует количество подачи. В результате удается избежать перегрева и обеспечить равномерный прогрев помещения.
    Даже самые современные универсальные коллекторы с двухходовым клапаном имеют один существенный недостаток — невозможность использования для помещений свыше 200 м². Обязательной деталью для сборки коллектора с двухходовым клапаном, являются термостатические регулировочные узлы. Также потребуется использование расходомеров.

При выборе подходящего смесительного узла, следует обратить внимание на размеры коллектора. Существуют разные схемы смесительных узлов водяного теплого пола, зависящие от количества контуров, подключенных к системе отопления.

Самодельный распределительный коллектор можно собрать по личному усмотрению с любым количеством патрубков. Профессионалы советуют оставить несколько отводов для возможного увеличения контуров отопления в будущем.

Расчет параметров смесительного узла необходимо доверить профессионалам. Выполнить все необходимые подсчеты самостоятельно достаточно сложно. Специалисты подберут наиболее подходящие материалы для сборки узла.

коллекторный шкаф в сборе с инструкцией по расположению контуров

Частые ошибки при сборке и установке коллектора


Существует несколько распространенных ошибок, обычно допускаемых при сборке или установке смесительного узла:
  • Неправильные настройки балансировочного клапана. Расчет нагрузки на водяной контур высчитывают еще до монтажа системы отопления. Подачу воды выполняют по предварительно полученным результатам.
  • Отсутствие воздушного клапана в гребенке. Даже если в конструкции не предусмотрен сепаратор, его устанавливают в обязательном порядке. Появившиеся воздушные пробки являются основной причиной, по которой теплые полы теряют работоспособность.
  • Ошибки в расположении подающего коллектора. Подача теплоносителя осуществляется с верхней, а не нижней планки.
  • Установка нескольких насосов без использования обратных клапанов. Применение регулирующей арматуры в этом случае позволяет устранить вероятность циркуляции теплоносителя через отключенный насос. Принципиальная схема установки обратного клапана предназначена предотвратить утечку теплоносителя. Самостоятельно и правильно заполнить теплые полы заново достаточно проблематично.
  • Отсутствие грамотной схемы подключения водяного теплого пола без коллектора. Самостоятельная сборка коллектора достаточно сложный процесс, но при условии соблюдения рекомендаций, выполнить монтаж самостоятельно, возможно.
    При условии, подключения только одного водяного контура, можно вовсе обойтись без монтажа коллектора. В любом случае, потребуется правильно рассчитать тепловую нагрузку системы отопления, а для этого нужна помощь специалиста. Во время выполнения проекта будет рассчитан оптимальный вариант расположения коллекторного шкафа.

Правильный монтаж и последующую регулировку смесительного узла может выполнить исключительно специалист. Для установки требуется предварительно выполнить грамотный расчет тепловой нагрузки и составить подходящую схему отопления.

Выбираем коллектор для теплого пола: виды, комплектация

Коллектор для теплого пола — это распределительный узел, который перенаправляет теплоноситель от котла отопления по нескольким контурам системы обогрева полов. Но в зависимости от комплектации конструкции на него могут возлагаться и другие функциональные задачи. Например, обезвоздушивание системы, регулировка подачи объемов теплоносителя и контроль его расхода при помощи ручных или автоматизированных расходомеров. Этим фактически обеспечивается поддержание требуемой температуры в нагревательных контурах теплого пола (ТП).

Среди монтажников отопительных систем, из-за характерного внешнего вида коллектора, широко распространено его другое сленговое обозначение – «гребенка».

коллектор для теплого полаРисунок 1.

Функциональные основы и базовые разновидности коллекторов

Схема работы коллектора для теплого пола достаточно проста. Теплоноситель от котла отопления поступает в подающий распределитель. Его рекомендуют размещать сверху (над возвратной гребенкой), однако, в зависимости от местных монтажных особенностей, а также разновидности подключаемого смесительного узла, он может устанавливаться и внизу. Корпус коллектора имеет от двух и более ответвлений, оборудованных соответствующей запорно-регулирующей арматурой. По каждой из веток теплоноситель перенаправляется в определенные трубопроводы ТП. Выходной конец трубной петли замыкается на возвратной гребенке, направляющей собранный общий поток к котлу отопления.

Очевидно, что в самом простом случае коллектор для водяного теплого пола представляет собой кусок трубы с неким количеством резьбовых отводов. Однако, в зависимости от того какую конечную комплектацию он получит, сложность его сборки, настройки и стоимость могут изменяться в разы. Рассмотрим для начала наиболее популярные базовые модели распределителей для водяного ТП.

С фитингами для подключения контуров

Одной из самых бюджетных, но полностью готовой к использованию является гребенка с входной/выходной резьбами и фитингами для подсоединения металлопластиковых или труб из цельносшитого полиэтилена. Одна из таких моделей изображена на фото ниже.

коллектор для теплого полаРисунок 2.
С интегрированными кранами

В минимальной комплектации можно также встретить коллектор на теплый пол оборудованный двухходовыми шаровыми кранами (Рис. 3). Такие устройства не предусматривают поконтурную регулировку – они рассчитаны только включить или выключить отдельные отопительные ветки.  Учитывая, что система теплый пол приобретается и устанавливается для повышения комфорта проживающих, который обеспечивается точной подстройкой системы, целесообразность использования таких гребёнок имеет сугубо выборочный характер. На фото представлен подобный коллектор на три контура с интегрированными двухходовыми шаровыми кранами.

Приобретая указанные бюджетные варианты распределителей, следует учитывать, что их использование требует фундаментальных знаний, а также большого опыта в монтаже систем отопления. Кроме того, закупочная экономия является довольно условной, так как всё дополнительное оборудование придется докупать отдельно. Практически упрощенные коллектора для теплого водяного пола без доработки подходят только для вспомогательных систем на одну-две петли небольшой протяженности. Годятся они и для нескольких контуров, но имеющих идентичные тепловые и гидравлические характеристики. Ведь конструкции таких гребенок не предоставляет технической возможности установки контрольно-регулирующего оборудования непосредственно на каждую ветку.

коллекторы для теплого водяного полаРисунок 3.
С регулировочными вентилями

Следующий уровень, как по стоимости, так и по функциональности – это распределительный коллектор для тёплого пола с регулировочными вентилями. Такие устройства, эксплуатируясь в ручном режиме, уже могут обеспечить настройку интенсивности подачи теплоносителя по отдельным отопительным контурам. Для них в большинстве случаев существует техническая возможность установки на них вместо ручных вентилей исполнительные устройства с сервоприводами. Приводы могут подключаться либо непосредственно к электронным термодатчикам, установленным в помещениях, либо к центральному программируемому устройству контроля. На рисунке 4 показан пример гребенки с регулировочными вентилями.

коллекторы для теплого водяного полаРисунок 4.
 Сборка из подающего и обратного коллекторов

К эконом варианту коллектора для теплого водяного пола относятся также и спаренные сборки из подающего и обратного распределителей (Рис. 5). В них уже могут быть предусмотрены дополнительные монтажные отверстия или установлены краны Маевского, группы безопасности, быстроразъемные резьбовые «американки» для удобства подключения к первичным контурам отопления или смесительному узлу.

коллектор теплый полРисунок 5.

ВАЖНО! Настоятельно рекомендуется приобретать гребенки не по одной, а в уже готовой комплектации – парой с крепежами и техническими отверстиями под дополнительное оборудование. Это не только существенно ускорит процесс установки, но и поможет избежать многих ошибок монтажа.

От простого к сложному

Полностью укомплектованный коллектор для теплого пола может собираться по нескольким рабочим схемам. Тем не менее, у них у всех схожий принцип работы. Одна из типичных сборок (Рис. 6), состоит из следующих элементов:

  1. Кран на распределительную гребенку.
  2. Расходомеры (ротаметры).
  3. (а/b) Краны для слива теплоносителя с подающей и обратной линий соответственно.
  4. Ручные клапаны регулировки расхода теплоносителя.
  5. Манометр.
  6. Кран на обратку.
  7. Трехходовой клапан.
  8. Циркуляционный насос.
коллектора для теплого полаРисунок 6.

Рассмотрим наиболее значимые по функциональности элементы устройства, их основные типы и назначение.

Регулировка подачи теплоносителя

Если тёплый пол в квартире имеет несколько контуров, отличающихся по длине или температурным режимам, выручит установка распределительного коллектора отопления с расходомерами (ротаметрами, рис. 7). Дело в том, что теплоноситель идет по пути наименьшего гидравлического сопротивления, то есть, прежде всего, он будет направляться в трубопроводы небольшой протяженности.  Чтобы большие петли нагревались с той же интенсивностью, необходимо отрегулировать подачу жидкости, снизив ее для коротких трубопроводов и увеличив для более длинных.  Поэтому гребенка водяного теплого пола и комплектуется балансировочным ротаметром на каждую петлю.

По шкале расходомера определяется интенсивность потока теплоносителя в отдельно взятом контуре. А уже в соответствие с этими показателями настраивается пропускная способность расходного клапана.

Приобретение и использование регулируемых ротаметров оправданно только в случае ручной настройки количества теплоносителя для циркуляции по веткам. Если же каждый контур регулируется собственным сервоприводом под управлением электронного термостата, то использование подобной арматуры не требуется. При этом в работающем в автоматическом режиме коллекторном блоке, для дополнительной визуализации могут монтироваться ротаметры без функции регулирования. Однако такие приборы устанавливаются уже не сверху на корпус гребенки, а врезаются межу её отводом для подключения петли и выходом трубопровода теплого пола.

распределительный коллектор для теплого полаРисунок 7.

Регулировка температуры теплоносителя

Регулировка температуры тёплого пола должна содержать два главных этапа. Первый касается общей подготовки теплоносителя при его отборе из высокотемпературной отопительной системы первичного контура. Он осуществляется посредством взаимодействия элементов насосносно-смесительного узла (НСУ, рис. 6, поз. 7 и 8) или смесительно-регулировочного блока. Обычно главными элементами первого этапа подготовки теплоносителя выступают циркуляционный теплонасос и автоматический трехходовой кран либо трехходовой кран-автомат без насоса. Задача смесительных узлов заключается в доведении температуры первичного теплоносителя (70-900С) до приемлемых для водяного обогрева полов – 40-500С.

Устройство и работа НСУ подробно описаны в отдельной нашей статье. Однако здесь следует уточнить, что комплектация коллектора может включать смесительный узел или собираться без него. Если отопление полов состоит из разветвленной сети тепловых контуров и содержит несколько коллекторных распределителей, тогда НСУ (ввиду его дороговизны) оптимально выносить в общий на всю систему блок. Если же коллектор всего один, то он может сразу совмещаться со смесителем в едином монтажном шкафу.

коллектор для теплого пола с расходомерамиРисунок 8.

Второй этап регулировки температуры теплого пола касается непосредственно оснащения гребенки, где уже тепловые параметры циркулирующей жидкости нивелируются в соответствии с запросами по каждой ветке. Индивидуальная настройка температуры для каждого контура осуществляется термостатическими клапанами механического действия либо автоматическими клапанами с сервоприводами (Рис. 8).

Сервоприводы, получающие команды от выносного термостата, являются исполнительными устройствами для управления работой коллектора водяного теплого пола. Хотя подобная автоматика является достаточно дорогостоящей, она предоставляет возможность организации более комфортных условий обогрева.

Рабочие части термостатической запорно-регулирующей арматуры как механической, так и под управлением сервоприводов монтируются на обратную гребенку вместо ручных клапанов (см. рис. 6,  поз.4). В результате, собранный коллектор для тёплого пола с расходомерами, термостатическими механическими головками и автоматическим трехходовым краном может иметь вид, как показано на рисунке 9.

коллектор для теплогоРисунок 9.

Группа безопасности

Группа безопасности для коллектора теплого пола может иметь несколько урезанный вариант. Это связано с тем, что система отопления должна быть укомплектована соответствующим устройством, размещенным возле котла.  Коллектор тёплых полов может быть доукомплектован автоматическим воздухоотводчиком с отрывным клапаном, а также сливным краном (желательно с насадкой под шланг) для удаления теплоносителя из системы. Всё это крепится с торца гребёнки на специальном переходнике. Рекомендуется устанавливать такую группу как на гребенке подачи, так и на возвратной. На фото рисунке 10 показан как раз подобный вариант сборки. Он также включает отсечные краны на американках для подвода/отвода теплоносителя из основной подачи/обратки и термометры для удобства настройки системы водяного теплого пола.

коллектор из латуни или нержавейкиРисунок 10.

Как выбрать коллектор для теплого пола

Основным параметром выбора коллектора для теплого пола является количество контуров, которые предстоит подключить. Мастера рекомендуют приобретать гребенку, с запасом на один выход, на случай возникновения необходимости разбивки на две ветки слишком протяженного контура или подключения дополнительного контролирующего оборудования (термометра, манометра).

Второй критерий подбора – это материал изготовления корпуса гребенки. Надежными изделиями являются коллекторы из латуни или нержавейки, а также из бронзы, произведенные по отечественным гостам либо европейским стандартам качества. «Китайские» же из сомнительных сплавов можно приобретать только после того, как продавец продемонстрирует сертификат соответствия, а сама гребенка будет всесторонне рассмотрена на предмет каверн, трещин или следов коррозии.

Хотя на самом деле большинство современной продукции, если не вся присутствующая на рынке, выпускается китайскими предприятиями, при её выборе следует отдавать предпочтение известным брендовым маркам. Ведь солидные европейские фирмы тщательно следят за качеством работы своих, даже вынесенных в Поднебесную производств. Прежде всего, обратите внимание на изделия под марками: Rehau, Kermi, Valliant, Valtec, FIV, Rossini. Коллектор для теплых полов от таких компаний лучше всего приобретать в полной комплектации. Покупка отдельных элементов обойдется дороже, а комплектующие от других производителей могут быть несовместимы по установочным параметрам.

Правильное подключение коллектора теплого пола: установка, настройка

Если вы решили заняться устройством теплого пола самостоятельно, то перед вами неминуемо встанет вопрос, как правильно подключить, чтобы он был работоспособен и обогревал пол и все помещение. Если представить весь этот процесс, то можно убедиться что залогом эффективности системы является правильное подключение коллектора теплого пола, отвечающего за регулировку температуры.

Коллектор на вид – это обычный кусочек трубы с несколькими отверстиями с одной стороны, служащими выходами. Пара таких простеньких конструкций фактически отвечает за управление водяным теплым полом.  Давайте разберемся,для чего необходимы эти выходы и как выполнить подключение коллектора теплого пола.

Как работает коллектор

Водяные полы укладывают различными способами, к примеру, бетонным или настильным, но независимо от выбранной технологии необходимо приобрести и установить шкаф коллекторный.

На заметку

Коллекторный ящик рекомендуют устанавливать на стене по возможности ближе к середине и чаще всего у самого пола.

В него в дальнейшем будут заводить две трубы:

  • подающую, которая выходит из котла и подает в систему горячий теплоноситель;
  • возвратную, которая выполняет абсолютно противоположную роль: она служит для сбора уже отработавшей и успевшей остыть воды. Ее возвращают обратно в котел, и процесс вновь повторяется.

Цикличность процесса обеспечивает другой встроенный компонент системы – циркуляционный насос. Так или иначе, в процессе эксплуатации теплого пола, скажем при ремонтных работах, приходится систему отключать. Для этого каждую из труб оснащают запорными вентилями. Трубу из пластика и запорный вентиль из металла соединяют друг с другом через компрессионный фитинг. Затем к вентилю подсоединяют гребень, монтируя с одного края воздухоотводчик, а с другого – сливной кран.  После сборки шкафа переходят непосредственно к монтажу. И только уже имея установленный на стену гребень можно подрезать трубы контура по длине.

На заметку

Чтобы обеспечить герметичность соединения трубы подрезают строго под прямым углом.

Упрощенная схема коллектора теплого пола

Простейшая схема гребенки состоит из двух контуров. Для изготовления распределительной системы используют латунь или нержавеющую сталь –

Порядок подключения коллекторной группы при устройстве теплого пола

Каждый стремится создать в своем жилище отличные условия для проживания. Особое внимание уделяется теплоте и уюту. С этой целью создается теплый пол, который может быть представлен в различных вариантах. Но стоит отметить, что до этой процедуры очень важно провести все подготовительные мероприятия. Все начинается именно со стен, так как здесь устанавливается коллектор для теплого пола. Место должно быть подготовлено качественно и в соответствии с требованиями. Он представляется в виде шкафа, который крепится в стену в подготовленную нишу. Крепление осуществления у основания пола.

Предназначение



Никаких сложностей не должно возникнуть, чтобы устроить теплый пол смесительный собственными силами. Нужны лишь минимальные познаний и понимания технологии. Устанавливаемый шкаф предназначается для того, чтобы скрыть коллектор. Но дополнительно в нем происходит сокрытие всех нагревательных труб со всеми остальными компонентами снабжения дома теплом. Могут также устанавливаться устройства для регулирования системой теплого пола. Коллекторный шкаф имеет свои габариты, которые равны 60*40*12 см. Места он занимает незначительно, а роль играет существенную.

После завершения монтажа шкафа для коллектора теплого пола, в него помещаются подающие и возвратные трубы. Каждая из них имеет свое предназначение. Возвратная служит для того, чтобы собрать воду, отдавшую свое тепло в систему, вернуть ее в нагрев, где и повышает температуру. Подающая же играет противоположную роль – подача горячей воды из котла по всей системе. Она также имеет и другую основную функцию – поставка теплоносителя.

В коллекторном шкафу концы указанных выше труб должны быть закрыты запорными вентилями. Это позволяет убрать из отопительной системы какое-либо конкретное помещение в доме или квартире. Просто происходит закрытие обоих клапанов для теплого пола. Такие действия обычно проводятся с целью экономии энергии, а также при проведении ремонтных работ в одной из комнат.

Пластиковая труба должна надежно фиксироваться на металлическом вентиле. Здесь на помощь приходит компрессионный элемент (фитинг). Этими всеми составляющими следует запастить до начала проведения монтажа всей системы, чтобы в последующем никуда не отвлекаться.

В работе системы теплого пола должно быть постоянство. За это отвечает циркуляционный насос.

Понятие коллектора

Когда имеются все составляющие системы, можно приступать к изучению коллектора, как основного составляющего. Простым языком – это трубный отрезок, имеющий несколько выходов, расположенных по одну сторону. Происходит подсоединение к вентилю. Для этого используются специальные фитинги, через которые проходят контуры из металлопластика.

Распределительный коллектор представлен в виде отрезка трубы, имеющий ответвления. Ее противоположный конец будет иметь выход, который глушиться при помощи обычной заглушки. Не лишним будет вообще расположить там разветвитель.

Что касается разветвителя, то с его одной стороны можно установить кран для слива, а со второй – автоматический отводчик воздуха. Последний компонент системы коллекторного теплого пола способствует удалению непреднамеренного образования воздуха.

Описанное расположение всех элементом коллекторной системы относится к возвратному и подающему трубопроводу. Во время покупки гребенки для теплого пола, следует приобретать ее в паре. Есть и другие тонкости работы с коллектором. Некоторые из них могут подсказать в магазине при выборе отдельных компонентов системы. Многое будет зависеть от того, какая мощность теплого пола выбирается для установки в помещении.

Устройство

Когда осуществляется монтаж водяного теплого пола, работа может занимать незначительное время. Все будет зависеть от длины теплого пола, наличие соответствующего оборудования и материалов, а также навыков.

Коллектор с насосом для теплого пола относится к одной из составляющего всей системы для обеспечения подачи тепла в помещение. При этом он имеет своеобразный характер работоспособности со своими нюансами. Самый основной из них – подготовка трубопроводов осуществляется отдельно от всей системы. И это не смотря на то, что теплоноситель циркулирует по всем трубам одновременно.

Коллектор необходим для того, чтобы была возможность изолировать подающие и обратные трубы от водяной установки нагрева. В комплекте в обязательном порядке имеются следующие составляющие:

  1. Насосная группа.
  2. Распределитель греющего теплоносителя.
  3. Коллектор обратной остывшей воды.

Никто не задумывается о том, сколько стоит укладка теплого пола. Приобретать компоненты лучше всего в совокупности и от одного производителя. Только так можно будет получить высшее качество. К тому же в таком случае будет меньше и стоимость, вне зависимости от того, какая будет длина контура теплого пола.

Процесс монтажа

Коллекторные теплые полы могут быть монтированы самостоятельно или при помощи специалистов. Правда, в последнем случае придется оплатить в полном объеме услуги, которые будут возрастать в зависимости от того, какой будет установлен смесительный узел для теплого пола, а также, сколько метров теплого пола придется уложить на основание пола. При этом следует подумать о качестве поверхности, которую следует тщательным образом подготовить.

Неважно то, работа выполняется самостоятельно или специалистов. В том или ином случае самому следует обращать внимание на сам процесс, помня о тонкостях монтажа. Это позволит получить максимально лучший результат. Начальные работы будут зависеть от расположения магистрального трубопровода котельного приспособления, а также трубопровода отдельных комнат в квартире или доме. Именно с данного участка и будет старт всему процессу. Ориентир для контура теплого пола берется обычно в стене. При этом выбирается такой участок, который удален на одинаковое расстояние до длинных точек труб от конечных веток. Такое решение позволит решить вопрос с гидравлическим режимом работы. Вся система теплого пола должна иметь оптимальные составляющие.

Можно столкнуться с большим количеством комнат, которые будут отапливаться системой. В таком случае надо задуматься о том, сколько потребляет теплый пол. Лучший вариант – устроить не один, а сразу несколько узлов, позволяющих разделить теплоноситель. Такое решение принесет лучшую теплоотдачу, быстрейший прогрев, экономию средств.

Составляющие коллекторов

Устройство системы теплого пола с помощью коллектора включает в себя следующие основные компоненты, без которых обойтись нельзя:

  1. Подающий на пол коллектор. Его иначе можно назвать клапан регулировки расхода на отдельно взятую ветку.
  2. Смесительный узел, а также клапан на три хода.
  3. Клапан регулировки с сервоприводом. Это так называемый коллектор возврата, который по стоимости практически идентичен подающему.
  4. Циркуляционный насос, имеющий дренажное устройство.
  5. Группа автоматизации работы системы.
  6. Гребенки, но при необходимости. Они больше подойдут для подачи тепла в помещение при помощи радиаторов.

Клапаны автоматического управления позволяют прервать подачу носителя тепла в теплый пол после достижения определенной температуры. В контур он уже не попадает до остывания. Здесь уже неважно, сколько потребляет теплый пол, так как все показатели будут снижаться за счет постоянного контроля. Используют также расходомеры, позволяющие выставлять нужные параметры отдаваемого в помещение тепла. Настройка осуществляется очень легко и без лишних трудностей. Их располагают с обратной стороны гребенки.

Обе гребенки между собой соединяются при помощи циркуляционного насоса. Он позволяет воде постоянно циркулировать по систему теплого пола. Стоит отметить, что каждый из элементов коллекторной группы приобретается как отдельно, так и в совокупности. В последнем случае не стоит переживать о том, что чего-то не хватит и будет не доставать. Но самостоятельный сбор всей системы требует определенных знаний. Так, например, стоит знать о том, что придется приобрести в насосную группу дренажный сливной кран. Кроме этого потребуется до начала всех работ установить сам шкаф для коллектора, который дополнительно снабжается точкой отвода воздуха из системы.

Гребеночная система комплектуется различными измерительными и показательными приборами. Сюда входят манометры, термометры, датчики нагрева и прочее. Последние, кстати, устанавливаются в стяжке пола. Какой именно вариант заливки пола выбрать, следует ориентироваться из требования самой системы теплого пола, ее особенностей.

Качество устройства коллекторной группы для теплого пола скажется в последующем на работоспособности системы отопления. К тому же надежность водяного теплого пола строиться на всех ее составляющих. Пристальное внимание во время монтажа позволит получить желаемый результат, способный прослужить на протяжении длительного времени.

Проверка

Когда вся система установлена, и компоненты между собой соединены, располагаются на нужных местах, следует для начала выполнить пробный запуск системы. После прогрева можно обнаружить имеющие недочеты и дефекты работы. При этом давление в системе должно быть большим, чем рабочее примерно на четверть. Все стыки должны быть герметичны и не пропускать.

Когда все уточнено, можно запускать с нормальным режимом циркулирования теплого пола.

Видео:

Видео:

Видео:

Видео:

Видео:

Коллектор водяных теплых полов с автоматическим зональным регулированием

Чуть не изобрел «велосипед» для регулирования теплого пола, но вовремя остановился.

Все началось с необходимости регулирования температуры в помещении с водяным теплым полом.

Предыдущая задача со смесительным узлом TIM TH-1036 была простая — из смесительного узла выходила одна петля теплого пола в одно помещение. Комнатный термостат включал/выключал насос смесительного узла.

Теперь из одного смесительного узла выходит несколько петель в разные помещения. Как управлять теплым полом из каждого помещения?

До сих пор имел опыт с оборудованием для управления водой в противопожарных системах, поэтому начал копать в сторону моторизированных задвижек и соленоидных клапанов.

Промышленное сертефицированное оборудование тут не нужно, поэтому обратился на AliExpress.

Управление теплым полом при помощи моторизированного крана.

Особенностью управления сервоприводом шарового крана является необходимость применения комнатного термостата с перекидными контактами для выдачи напряжения на привод в оба направления движения: открыть/закрыть.

Также надо учитывать что привод может вращать кран достаточно шумно.

Вот такой шаровый кран с электроприводом будет в самый раз:

Моторизованный шаровый кран с электрическим приводом

И его стоимость в 1150р — это немного, по равнению с предложением местных магазинов.

Вот только неизвестно: сколько циклов открывания/закрывания выдержит этот шаровый кран, ведь он будет все время менять положение под действием управляющих сигналов комнатного термостата.

Поэтому начал изучать альтернативу — соленоидные водяные клапана.

Управление теплым полом при помощи соленоидного клапана.

Практика применения водяного теплого пола в моем случае показывает, что клапан большую часть времени будет закрыт, чем открыт. Поэтому выбираем нормально закрытый соленоидный клапан.

Особенность применения соленоидных клапанов в том, что катушка сильно греется при подаче питания. Клапан же будет установлен скрыто без возможности рассеивания тепла. Катушка клапана имеет показатель — класс, который показывает насколько катушка может выдержать нагрев.

Стоимость соленоидных клапанов начинается от 500р.

Вероятно, подходящим для регулирования воды в контуре теплого пола будет клапан, стоимостью от 1500р.

Water solenoid valve normally closed

Катушка такого клапана имеет класс то-ли B, то-ли H.

В спецификации явно указано, что этот соленоидный клапан для горячей воды и катушка способна непрерывно работать длительное время.

Можно выбрать предельную температуру 80 или 120 градусов.

Прозрачная вилка для катушки внутри имеет светодиод, сигнализирующий подачу питания.

Но есть подозрение что нужно все-таки выбирать соленоидный клапан с энергосберегающей катушкой класса F. Стоит такой клапан больше 3200р.

В общем, с соленоидными клапанами пришлось ознакомится подробно.

Чтобы труд не был напрасным родился обзор Соленоидные клапана с AliExpress.

Управление теплым полом при помощи коллектора с моторизированными головками.

Неожиданно для себя выяснил, что коллектор для теплого пола — это не просто труба со штуцерами. В нем есть расходомеры и клапана для установки головок с электроприводом.

Если система теплого пола статическая, то устанавливается расход воды в каждом контуре при помощи расходомеров. Если же нам нужно регулировать температуру в помещении тем или иным способом — мы можем дополнительно устанавливать термостатические головки.

Стоимость электрофицированной головки до 500р.

220V NO NC electric thermal actuator valve head for thermostat manifold underfloor heating radiator normally opened closed

Это перечеркивает смысл применения для регулирования теплого пола моторизированные краны и соленоидные клапана, даже с учетом стоимости коллектора.

Вот как будет выглядеть коллектор со смесительным узлом TIM TH-1036:

Воздухоотводчики со сливными кранами на правых окончаниях коллектора не нужны, а вместо них лучше поставить байпас «TIM M307-4» для исключения работы насоса в закрытые клапана.

Коллекторная группа на 5 ходов TIM KD005 будет стоит 4500р.

Плюс 5 термостатических головок с сервоприводами по 400р — еще 2000р.

Стоит ли изготавливать коллектор самому с использованием моторизированных шаровых кранов, соленоидных клапанов или каких нибудь еще средств регулирования?

Еще записи по теме

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
