конструкция, инструменты, принцип действия, инструкция по наладке элементов

Любые, даже самые качественные предметы сантехники подвержены поломкам. Не избегает этой участи и унитаз. Основная проблема, которой подвержены унитазы, – это поломка сливного бачка. Как провести ремонт клапана унитаза правильно? Об этом будет рассказано в этой статье.

Сливной бачок унитаза: что в него входит

Чтобы иметь возможность отремонтировать неисправности бачка, нужно разбираться в его устройстве. Хоть существует много разных моделей унитазов, сливной бачок устроен у всех одинаково:

  • Непосредственно корпус;
  • Крепежные шурупы;
  • Сливной (запорный) механизм;
  • Поплавковый клапан;
  • Заливной клапан.

Инструменты для работы

Чтобы починить унитаз, оптимальным вариантом будет вызвать специалиста-сантехника. Но если вы предпочитаете самостоятельно проводить такие работы, то вам понадобятся такие инструменты:

Инструменты для ремонта унитаза

Инструменты для ремонта унитаза

  • Плоскогубцы;
  • Разводной ключ;
  • Отвертки двух видов: плоская и крестовая;
  • Разные резиновые прокладки-уплотнители;
  • Силиконовый герметик.

Чтобы исправить большинство проблем в бачке, необходимо будет провести ремонт клапана бачка унитаза. Теперь давайте непосредственно разберемся в возникающих неисправностях и посмотрим, как же можно их устранить.

Впускной клапан: его действие, неисправности и ремонт

Впускной клапан сливного бачка регулирует поступление воды в бачок через специальную систему рычагов. В зависимости от модели унитаза, этот механизм может быть размещен сбоку или внизу бачка. Если этот механизм неисправен или не отрегулирован должным образом, вы столкнетесь с проблемой перелива воды.

Что же нужно делать в этом случае:

  • Вручную поднимите поплавок максимально вверх – если в таком положении вода перестает течь, значит, нужно просто найти ту оптимальную высоту, при которой этот механизм будет срабатывать. Для этого попробуйте установить зажим немного ниже или чуть подкрутите пластиковый шток. Впускной клапан

    Впускной клапан

  • Зачастую ремонт впускного клапана унитаза связан с его очисткой от скопившейся на нем грязи и налета. Для этого вы должны перекрыть воду, чтобы она не поступала в унитаз, потом аккуратно разобрать заливной механизм и старой зубной щеткой удалить с него всю грязь. Затем собрать его в обратной последовательности и проверить работу.

Обычно эти нехитрые действия помогают решить проблему перелива воды. Однако, если ремонт заливного клапана не принес нужного результата, вам придется купить новый. При выборе этого механизма обратите внимание на то, каким образом он подключается к бачку: снизу или сбоку, и в зависимости от этого подбирайте модель. Или приобретите универсальную модель заливного механизма – она подойдет к бачку любого типа.

Унитаз протекает: что делать?

Прежде всего, не впадать в панику. Если исключить механические повреждения унитаза (различные сколы и трещины), то причин того, что вода льется на пол, будет две:

  • Некачественный крепеж унитаза болтами;
  • Износ резинового уплотнителя, который находится между сливным бачком и чашей унитаза.

Чтобы устранить эту неприятность, попробуйте для начала просто чуть сильнее затянуть крепежные болты. Однако, будьте осторожны: при чрезмерном усилии вы рискуете повредить бачок и расколоть его. Затягивайте их постепенно, периодически проверяя, есть ли течь или нет.

Если после затяжки крепежа вода продолжает сочиться на пол, придется снимать бачок и менять уплотнительное кольцо, стоящее на сливном канале. Не поленитесь, и если уж сняли бачок, поменяйте сразу и шайбы, которые фиксируют крепежные болты и резиновые прокладки, а все стыки лучше всего обработать силиконом – это даст дополнительную гарантию от протечки.

У бачков с нижней разводкой проблема утечки воды может быть связана с износившимся уплотнителем там, где заливается вода. В этом случае вам также придется менять пришедший в негодность уплотнитель и закрепить все силиконовым герметиком.

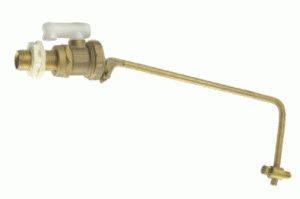

Поплавковый клапан: виды неисправностей и способы их устранения

Поплавковый клапан отвечает за дозированное поступление и перекрывает подачу воды. Этот механизм довольно-таки простой и надежный, но при поломке доставляющий особенно много неприятностей.

Поплавок устроен так, что при подаче воды он поднимается до необходимого уровня, а затем посредством механической тяги перекрывает подачу воды. При сливе все наоборот – поплавок опускается, давая воде свободно течь в чашу унитаза.

При неисправности этого механизма появляются разного рода течи (ржавая полоса в чаше унитаза – причина поломки поплавка).

Виды неисправностей поплавочного клапана и способы их устранения:

  • Износ прокладки: при этом вода будет постоянно течь в сливной бачок, не останавливаясь. Чтобы устранить эту неисправность, нужно заменить прокладку. Клапан смывного бачка унитаза

    Клапан смывного бачка унитаза

  • Коррозия седла: следствие этой проблемы – также постоянно бегущая вода. Здесь лучшим вариантом станет замена всего клапана. Однако, если вы ограничены в средствах или времени, то можно попробовать поставить прокладку из более мягкой резины.
  • Негерметичность поплавка: ряд моделей этого механизма сделаны из пластика или легкого металла и представляют собой своеобразную герметичную конструкцию. При нарушении герметичности внутрь такого поплавка попадает вода, он намокает, становится тяжелым и не может подняться вверх и занять положение, при котором перекрывается доступ воды в сливной бачок. Здесь есть два решения:
  1. Можно перевернуть поплавок дыркой вверх;
  2. Если это не поможет, тогда придется его заменить (отключите воду, извлеките старый поплавок и замените его на новый).
  • Износ оси рычага: механизм заедает и недостаточно хорошо прижимает поршень, в результате чего подача воды не прекращается. Чтобы устранить эту неполадку, достаточно бывает воспользоваться гвоздиком, подходящим по размеру. Только не забудьте, что со временем гвоздь проржавеет, и его необходимо будет менять. При сильном дефекте рычага – лучше поменять всю конструкцию.
  • Повреждение упорного колпачка: при этой неисправности вода будет под сильным напором литься через клапан. Чтобы ликвидировать эту проблему, можно воспользоваться подходящей по размеру пробкой из-под пластиковой бутылки, заменив ею упорный колпачок.

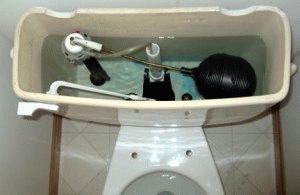

Поплавковый клапан в бачке

Поплавковый клапан в бачке

Ремонт поплавкового клапана можно вполне провести самостоятельно, используя подручные материалы. Только при действительно серьезной поломке, когда никакие способы не помогают, потребуется купить новый и поменять весь механизм полностью.

Есть еще два вида проблем со сливным бачком, с которыми вы можете столкнуться в повседневной жизни. Это неисправность пусковой кнопки и слишком сильный шумовой эффект, возникающий, когда вода начинает поступать в бачок. Обе эти неполадки также можно устранить своими руками.

В первом случае при нажатии на кнопку слива смыв не происходит. Обычно причиной такой поломки становится цепочка, которая соединяет внешнюю кнопку со сливным механизмом. Чтобы устранить эту неисправность, нужно крепление кнопки чуть-чуть ослабить. Для чего аккуратно несколько раз поверните декоративную крепежную гайку, этого обычно хватает, чтобы вы смогли немного приподнять крышку бачка и поправить пусковую цепочку.

В случае сильного шумового эффекта при наполнении бачка водой потребуется надеть слетевший глушитель на специально отведенный для этого штуцер. Обычно такая проблема возникает у бачков с боковым подводом воды. Если, поправив глушитель, уровень шума все равно останется достаточно сильным и будет вас беспокоить, следует приобрести и установить специальную поплавочную систему, в которой есть камера стабилизации. Такие системы практически бесшумны.

Итак, завершая разговор о неполадках, которые могут возникнуть при эксплуатации унитаза, отметим, что, прежде всего, не надо паниковать – проблемы эти неприятные, но, в принципе, легко решаемые. Любой ремонт клапана сливного бачка унитаза можно быстро сделать своими руками, имея минимальный набор инструментов и подручных материалов.

Сама по себе конструкция сливного бачка очень простая, и зная назначение каждой детали, можно починить практически любую неисправность. Кроме того, помните, что все детали любой модели сливного бачка, заменяемые и их без проблем можно купить в ближайшем специализированном магазине, торгующем сантехникой. А всю необходимую информацию по неполадкам и способам их устранения вы всегда сможете найти на нашем сайте.

ремонт сливного механизма своими руками

Наиболее частой проблемой санузлов является неисправность бачков унитазов.  Западание кнопок, медленное наполнение накопительной емкости, непрекращающаяся утечка воды из переполненного бачка. Каких только неисправностей не бывает.

Эти ситуации могут  возникать по самым разным поводам. Чтобы вскрыть истинную причину в каждом отдельном случае, необходимо демонтировать крышку. После определения характера неисправности можно выполнить несложный ремонт бачка унитаза с кнопкой своими руками, не обращаясь к помощи сантехников.

Содержание статьи:

Поиск неисправности в узлах запорной арматуры

Откручиваем кнопку слива рукой, вращая ее против часовой стрелки. Никаких инструментов для этой операции не требуется. Вытаскиваем кнопку и снимаем аккуратно крышку.

Кнопочный механизм слива в бачке унитаза

Кнопочный механизм слива в бачке унитаза располагается в крышке. Помимо основной функции служит элементом фиксации устойчивого положения крышки

Внутри сливного бачка располагаются два механизма, в деталях которых может иметься неисправность, вызывающая течь:

  • механизм слива;
  • запорный клапан, отвечающий за поступление воды из водопровода в емкость.

Внимательно осматриваем сливной механизм, оценивая высоту уровня воды.  Если вода находится в районе перелива, то это свидетельствует о том, что не держит запорное устройство.

Вода в нем находится выше поплавка, а потому доходит до сливного канала, по которому сливается в систему канализации.

Если уровень воды стоит на отрегулированной высоте в запорном устройстве, то протечка обусловлена неисправностью клапана в сливном механизме. Это и есть две основные причины.

Ремонт механизма запора сливного устройства

Вода переходит выше переливного устройства, значит, сливной клапан находится в рабочем состоянии, а проблема кроется в механизме запора. Производим слив, освобождая емкость от воды. Закрываем кран подачи воды в систему. Извлекаем устройство сливного механизма, повернув его слегка против часовой стрелки. Вытаскиваем снятую деталь из емкости, осматриваем состояние уплотнительного резинового кольца, являющегося запорным клапаном сливного механизма. Убеждаемся в его целостности. Откладываем в сторону.

Если это не так, то снимаем кольцо и переставляем его обратной стороной, тем самым обеспечивая плотное прилегание резины к поверхности дна емкости. Можно поставить сразу новое уплотнительное кольцо, приобретенное в магазине сантехники.

Вторая проблема: образование налета, накопление слизи на поверхности запорного клапана, что нарушает герметичность данной системы. Устранить можно путем очищения детали от наслоений. Переставить кольцо очень просто. Снимают пластмассовую стопорную шайбу. Берут резиновую деталь, тщательно промывают, затем переворачивают ее “вверх ногами” и прижимают шайбой, установленной на прежнее место.

Два вида подачи воды в бачок унитаза

Схематичное изображение двух способов подачи воды в сливной бачок унитаза, показывающее конструктивные различия устройства узлов арматуры

Откручиваем систему подачи воды и запорный механизм. Есть бачки с нижней подачей воды и с верхней, расположенной в боковой стенке емкости. Подсоединяется вводной шланг и клапан находится сверху. Тип подключения не играет важной роли, так как неисправность  связана непосредственно с состоянием запорного клапана. Под клапан могут попасть песчинки, ржавчина из системы водоснабжения, что нарушает плотность прилегания запорного кольца.

Помимо этого и сам клапан в процессе длительной эксплуатации может деформироваться. Проявлением этого служит специфическая выемка, образующаяся на уплотнительной резинке. Деталь с таким повреждением уже не может сдерживать поступление воды из системы водоснабжения.

Вид порванной резинки клапана

Вид порванной резинки клапана, которую придется заменить новой деталью, купленной в магазине или сделанной своими руками из подходящих материалов

  • Снимем механизм, контролирующий подачу воды в емкость. Для этого отвернем большую гайку, вращая ее против часовой стрелки.
  • Вытаскиваем снятое устройство из бачка, откладывая его временно в сторону.
  • Рассматриваем мембрану, служащую для снижения напора поступающей из системы воды.
  • Промываем уплотнительное колечко, извлеченное вместе с мембраной из вводного патрубка.
  • Далее приступаем к разборке корпуса запорного клапана, который откладывали на время в сторону.
  • Первым делом отщелкиваем поплавок, и извлекаем его.
  • Потом снимаем сам корпус поплавка, отводя язычок, фиксирующий положение детали в бачке, в сторону.
  • Затем разбираем место установки клапана. Для этого берем отвертку, подковыриваем с двух сторон, извлекая клапан движением “на себя”.
  • Рассматриваем гнездо, из которого вытащили клапан, и видим небольшое отверстие, которое он и должен плотно закрывать, когда бак полон воды.
  • Выглядит деформированный клапан как миниатюрная резинка, в центре которой выдавлена выемка, по размеру соответствующая величине отверстия, пропускающего воду в бачок.
  • При первом ремонте эта резинка-клапан переворачивается другой стороной, которая гладкая и ровная.
  • При повторном ремонте данная резинка-клапан разрезается острым канцелярским ножом строго посередине. Сначала в гнездо укладывается первая деформированная часть, а затем вторая – гладкой срезанной стороной вверх. Таким образом, один клапан можно использовать три раза, каждый раз поворачивая детали ровной поверхностью к отверстию, через которое наполняется бачок водою.
  • Можно укрепить клапан дополнительной деталью, вырезанной из плотного пенопласта.
  • Устанавливаем клапан обратно на место в гнездо, закрепляя его положением надавливанием до момента защелкивания.
  • Собираем все детали в обратной последовательности: корпус, поплавок, установка на патрубок, закрепление устройства поворотной гайкой.
  • Клапан в поднятом состоянии должен выдвигать поплавок на 1 см выше корпуса, в котором он находится. Вот в таком положении и надо зафиксировать положение поплавка, защелкнув запорный механизм.
  • Устанавливаем на место вторую деталь, закрывающую сливное отверстие в бачке. Резким движением по часовой стрелке фиксируем ее на положенном месте. Должен прозвучать характерный щелчок.

Открываем кран и запускаем систему подачи воды. Следим за процессом наполнения бака, обращая внимание на момент срабатывания запорного клапана, который был отремонтирован. Как только вода перелилась в корпус поплавка и подняла его на 1 см, подача воды в бак прекратилась. Ставим крышку на место, и фиксируем ее кнопкой спуска воды, закручивая ее по резьбе детали сливного устройства до упора по направлению хода часовой стрелки. Смотрим результат выполнения ремонтных работ. В унитазе не наблюдается неконтролируемое протекание воды из сливного бачка. Счетчик воды замер, подтверждая отсутствие забора воды из системы. Сделаем контрольный слив, чтобы еще раз убедиться в положительном результате ремонта. Неполадка устранена своими руками. Деньги сэкономлены, так как отпала необходимость покупки нового сливного механизма и запорного клапана.

Подробнее о ремонте сливного механизма бачка унитаза с кнопкой вы можете узнать из видеоролика.

Устранение протечки между бачком и чашей унитаза

Если во время смыва появляются струйки воды из-под бачка, то это говорит о разгерметизации сливного отверстия. За герметичность соединения деталей всей конструкции отвечает прокладка, которая может быть круглой или иной формы в зависимости от модели. Исправить ситуацию с протеканием воды может только замена уплотнителя. Перед походом в магазин необходимо снять сливной бачок и достать уплотнительную резинку. Лучше показать снятую деталь продавцам, которые помогут выбрать ей хорошую замену.

Иногда лучше не покупать точно такой же уплотнитель, так как он опять через некоторое время выйдет из строя. Производители выпускают расходные детали из новейших материалов, качество которых превосходит прежние изделия. Именно такие уплотнительные резинки и стоит брать. Установив приобретенный расходник на место старой прокладки, производят установку бачка в обратном разбору порядке. Выше уже говорилось о том, как ставить сливной механизм и впускной клапан, а также как закреплять бачок на чаше унитаза.

Замена уплотнительной прокладки соединительного узла

Замена уплотнительной прокладки соединительного узла, выполняемая своими руками в домашних условиях с привлечением помощника для удобства

Медленное наполнение бачка водой

Низкая скорость поступления воды в бак унитаза связана с засорением фильтров. Ремонтные работы проводим в следующем порядке:

  • повернув ручку крана, перекрываем воду, поступающую в унитаз из системы холодного водоснабжения;
  • откручиваем гибкую подводку от клапана подачи воду к унитазу, располагающегося либо снизу, либо сбоку, в зависимости от модели сантехнического изделия;
  • в засоренном шланге устраняем засор и проверяем давление воды в водопроводе, опустив конец гибкой подводки в унитаз, если хватает ее длины;
  • в противном случае используем для слива воды пятилитровую пластиковую бутылку либо канистру;
  • включите кран, если напор хороший, то приступаем к очистке клапана подачи воды от скопившегося мусора;
  • эта деталь имеется не во всех моделях унитазов, но если есть, то нуждается в прочистке;
  • вытаскиваем фильтр из клапана с помощью пассатижей, ухватив деталь за небольшой штырек;
  • извлеченную решеточку промываем в раковине под струей чистой воды от забившихся твердых частиц и от накопившейся слизи;
  • затем промытый фильтр устанавливаем на место, включаем воду и смотрим, устранена проблема или нет.
Вид загрязненного клапана

Вид загрязненного клапана, извлеченного из механизма впуска воды в сливной бачок. После очистки детали вода прибывает в емкость унитаза с большей скоростью

Если проблема после промывки фильтра и шланга гибкой подводки не устранена, значит, промываем весь клапан подачи воды, достав его из бачка, предварительно сняв крышку унитаза.

После всех описанных действий проблема обычно решается. Наглядно показан алгоритм ремонта сливного бачка унитаза с кнопкой в случае медленного наполнения водой в видеоролике.

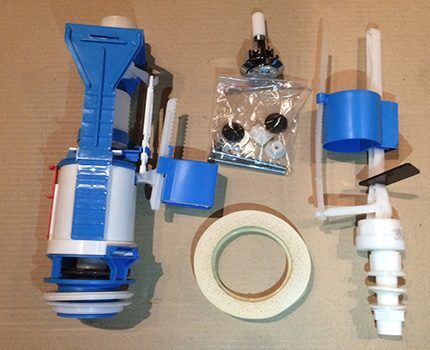

Замена арматуры смывного бачка

В старом бачке унитаза проводим демонтаж старой арматуры, пришедшей в негодность, и устанавливаем новую систему подачи и слива воды.  Приобретаем универсальную арматуру, подходящую ко всем сливным бачкам унитаза. Для экономного расходования воды покупаем двухкнопочный сливной механизм, позволяющий изменять объем слива в зависимости от вида смываемых отходов жизнедеятельности человека.

В такой арматуре производитель использует:

  • двухрежимный кнопочный механизм;
  • ручную настройку объема малого и большого слива воды;
  • регулируемую под высоту бачка стойку сливного механизма;
  • изменение тяги через переустановку рычага в одно из имеющихся отверстий;
  • зажимную гайку с резиновой прокладкой;
  • клапан, закрывающий сливное отверстие в чаше унитаза.
Механизм экономного слива воды из бачка

Механизм экономного слива воды из бачка, осуществляемый с помощью двух клавиш, включение которых производится синим или белым штырьком в момент нажатия одной из кнопок

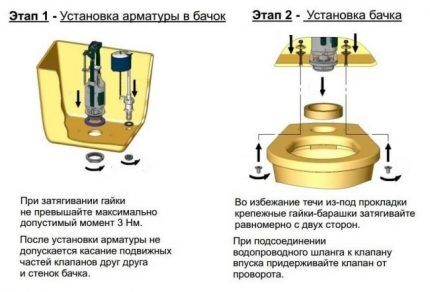

Произведем замену старой арматуры. Для этого открутим кнопку, удерживающую крышку унитаза, и вытащим ее из гнезда. Снимем крышку. Перекроем подачу воды в бачок. Отсоединим гибкий шланг. Открутим винты, удерживающие смывной бачок на чаше унитаза. Снимем бачок и положим его на откидывающуюся крышку сидения. Снимем резиновую уплотнительную прокладку, а затем открутим руками зажимную пластмассовую гайку. Затем извлекаем старый сливной механизм.

Далее ставим новый сливной механизм, предварительно сняв с него резиновый уплотнитель и открутив зажимную крепежную гайку. После установки в отверстие бачка сливного механизма фиксируем его положение снятыми деталями.  Во время установки бачка на унитаз не забываем об уплотнительном кольце, укладываемом поверх пластмассовой гайки. Затем штыри бачка вставляем в специальные отверстия в чаше, снизу завинчивая на них гайки-барашки. Крепежные элементы затягиваем равномерно с двух сторон, не допуская перекоса устанавливаемой детали. При необходимости заменяем элементы крепежа новыми деталями с уплотнительными прокладками.

Крепежные элементы бачка к унитазу

С помощью двух крепежных элементов бачок надежно крепится к унитазу. Снизу чаши на винты закручиваются гайки-барашки, предварительно надеваются тоненькие прокладки

При подсоединении водопроводного шланга к боковому клапану впуска придерживаем деталь внутри бачка от проворота. Затягиваем гайку специальным ключом или клещами. Устанавливаем крышку бачка, закручиваем кнопку. При необходимости отрегулируем стойку, переставим рычаг.

Двухклавишная кнопка имеет два штырька, с помощью которых задействуется нужный механизм слива. Длина штырьков достигает 10 см. Их укорачивают до нужной длины в зависимости от высоты бачка. Вкручивают в кнопку. Вставляют в крышку и изнутри закрепляют положение кнопки гайкой. Устанавливают крышку на бачок. Включают подачу воды. Нажимают маленькую часть кнопки, сливается около 2 литров воды. Нажимают большую часть кнопки, сливается около шести литров воды.

Западает или залипает кнопка: что делать?

К перечисленным неисправностям смывного бачка можно добавить еще залипание или западание кнопки. Это когда нажимаешь на кнопку, отпускаешь, а она остается в гнезде, благодаря чему слив не прекращается. Приходится несколько раз нажать на кнопочный механизм, чтобы вернуть кнопку в исходное положение. Проблема решается путем очистки самих кнопок от ржавчины и загрязнений. Ежемесячное использование чистящих средств при уходе за санитарным состоянием кнопок позволяет избавиться от этой проблемы раз и навсегда. Некоторые просто заливают небольшое количество моющего средства прямо в кнопочный механизм. Под воздействием спецсредств вся грязь растворяется, и залипание кнопок не происходит.

Западающая кнопка влечет большой расход воды

Западающая кнопка сливного бачка унитаза влечет большой расход воды, что недопустимо дорого обходится для семейного бюджета

Как видите, проведение самостоятельного ремонта бачка унитаза с кнопкой вполне возможно. Потратив немного времени на изучение устройства и принципа работы механизмов арматуры, вы сможете починить сливной бачок без посторонней помощи. Конечно, если сантехнические работы не приносят вам никакого удовольствия, то следует обратиться к профессиональным мастерам, которые справятся с любой неисправностью бачка и унитаза в считанные минуты. Настоящим мастерам достаточно окинуть унитаз одним взглядом, чтобы понять характер неполадки. Для устранения неисправности у сантехников обычно все необходимое всегда с собой.

запорное и впускное устройство для бачка

Одной из самых неприятных ситуаций, случающихся дома, в офисе, на предприятии и т.д., неспроста признан выход из строя арматуры унитаза. Согласитесь, столько ощутимых неудобств не создаст ни сорванный кран, ни перегоревший светильник.

Указанную проблему можно незамедлительно устранить, если знать, как выбрать и грамотно установить клапан для унитаза. Мы предельно подробно расскажем вам, какое устройство необходимо, чтобы закрыть поступление воды в бачок, а какое – чтобы слить ее оттуда.

У нас вы найдете полноценную информацию о видах сантехнических клапанов, правилах их подбора в зависимости от конструкции бачков и методах установки. В предложенной нами статье достоверные сведения, дополненные полезными схемами, фото и видео.

Содержание статьи:

Виды клапанов для унитаза

Наиболее распространенный вид — раздельный. Он применяется на всех самых популярных моделях бачков для унитазов и включает в себя механизмы для слива и набора воды, которые устанавливаются и работают автономно.

Выпускные клапаны можно разделить на виды по способу приведения в действие:

  1. Нажимные. Срабатывают путем нажатия на кнопку.
  1. Вытяжные. Приводят механизм слива в действие путем поднятия вверх штока, запирающего сливное отверстие.
  2. Рычажные. Сам рычаг может быть размещен на бачке или внизу, около унитаза. Устройство срабатывает благодаря нажатию на рычаг.

Рычажная система используется в основном в общественных уборных из-за бюджетной цены, простой конструкции и ремонтопригодности.

Раздельная арматура для унитазаРаздельная арматура для унитаза

Впускные и сливные клапаны для унитазов являются элементами одной системы, но выполняют совершенно разные функции

Устройства нажимного типа, в свою очередь, также можно разделить на типы:

  • выпускной клапан одноуровневый (с однорежимным сливом) — оснащен одной кнопкой, при нажатии на которую из бачка сливается все содержимое;
  • одноуровневый клапан с режимом «стоп» — в таком устройстве первое нажатие приводит к подаче воды в унитаз, второе прекращает слив;
  • выпускной клапан двухуровневый (двухрежимный) — кнопка слива состоит из двух клавиш, одна из которых приводит к сливу части воды, вторая — полностью опустошает бачок.

Модели запорных клапанов можно разделить по способу подводки воды: для бокового подключения и для нижнего впуска воды.

А также по конструкционным особенностям:

  • Поршневое устройство. Впускной механизм имеет поршень, который приводиться в движение с помощью рычага. Прокладка, установленная на конце поршня, перекрывает поступление воды в бачок.
  • Мембранный клапан. Это наиболее современное устройство. В нем вместо поршневой прокладки устанавливается силиконовая или резиновая мембрана. Она позволяет бесшумно и быстро набирать воду, но очень чувствительна к ее чистоте — это является главным недостатком, который часто приводит к неисправностям.

Кроме раздельных, существует также арматура совмещенной конструкции, в которой два клапана — впускной и запорный — объединены в одну систему. Работа одного зависит от исправности другого.

Установка и может вызвать некоторую сложность у непрофессионала. В случае выхода из строя одного из элементов системы приходится менять полностью весь механизм.

Виды клапанов для работы унитазаВиды клапанов для работы унитаза

Разновидностей моделей впускной арматуры много, но различия между ними не слишком значительные. Конструкции поплавка и мембранного клапана — вот главное, что меняется и усовершенствуется в этих устройствах

Принцип работы сливного и заливного клапана

Принцип работы заливного клапана основывается на действии поплавка, который, при заполнении бачка водой, поднимается и через штангу приводит в движение клапан.

Как только вода наберется до определенного уровня, клапан перекрывает воду.

Принцип работы заливного и сливного клапанаПринцип работы заливного и сливного клапана

Устройство сливного бачка может внешне отличаться, но принцип очень похож, и, поняв однажды, как работает механизм наполнения и слива, нетрудно будет разобраться с любым из них

В спокойном состоянии предотвращает выход воды, но срабатывает, как только нажимают на кнопку.

Одновременно, его конструкция предусматривает защиту от перелива. Защита необходима в случае неисправности поплавкового клапана для унитаза, который вдруг перестает перекрывать воду. Тогда, заполнив бачок, и затапливает помещение.

Чтобы этого не случилось, в корпусе сливного клапана предусмотрена сливная трубка. Если арматура работает нормально, то конец трубки возвышается над уровнем воды.

В случае неисправности впускного клапана верхушка оказывается ниже уровня воды, и тогда лишняя жидкость попадает в трубку и сливается в унитаз.

Арматура смывного бачка представляет собой комплекс устройств с клапанами, предназначенными для регулировки поступления, набора и вывода водопроводной воды из емкости:

Галерея изображений

Фото из

Спускной клапан в арматуре бачка

Крепление сливного клапана к днищу бачка

Цепочка для крепления запорного клапана

Кнопка для активизации сливного клапана

Соединение кнопочного механизма со спускным клапаном

Заливной клапан с нижней подачей воды

Нижнее подключение водопроводной воды

Наполненная воздухом регулируемая груша

Общие характеристики запорной арматуры

Водоспускная и водозапорная арматура должна выдерживать резкие перепады давления. В среднем рабочий показатель составляет от 0,4 до 15 атм.

Температура воды, при которой устройство будет нормально работать, находится в пределах от 2 до 45 °C. Рабочий ресурс составляет около 150—200 тыс. циклов.

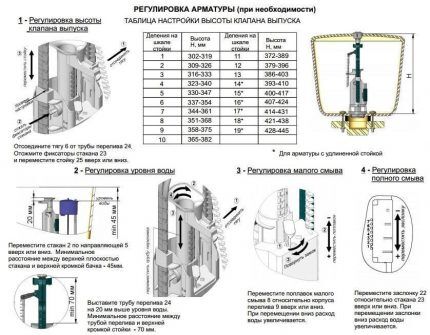

Регулировка клапана под высоту бачкаРегулировка клапана под высоту бачка

Практически каждое устройство для слива или наполнения можно регулировать, подгоняя под высоту смывного бачка

В качестве материала для производства запорного клапана для унитаза используют:

  • Полиэтилен высокого давления. Чем плотнее этот материал, тем выше его прочность. При этом увеличение плотности снижает его ударопрочность в условиях низких температур.
  • ABS-пластик (химическое соединение акрилонитрилбудадиенстирола). Материал обладает стойкостью к механическим нагрузкам, к истиранию, воздействию агрессивных химических веществ, нечувствителен к перепадам температур.

Для каждой модели клапана производитель указывает допустимую высоту бачка, она может быть от 295 до 500 мм.

Важно также обращать внимание на присоединительный размер — при его несовпадении используют переходное кольцо.

Установка и настройка впускного клапана

Назначение впускного клапана для унитаза — регулировка набора воды в бачок унитаза. Клапан обеспечивает бесшумное и быстрое наполнение: около 7 литров за 20— 45 секунд.

Снабжается фильтром с размером ячеек около 200 мкм. В случае засорения его можно очистить и промыть водой, не извлекая из бачка. Поплавок в таком устройстве может быть открыт, а может находиться внутри защитного корпуса.

Переустановка поплавкового клапана выполняется достаточно просто. В моделях с нижним подключением клапан нужно устанавливать перед монтажом бачка.

На трубку устройства надевают резиновую прокладку, повернув ее конусной стороной к отверстию в бачке. Затем клапан просовывают в отверстие для подвода воды, надевают пластиковую шайбу (если она входит в комплект) и фиксируют гайкой. Гайку закручивают сначала рукой, а затем затягивают ключом.

Очень важно обеспечить герметичность, правильно установив резиновые прокладки. В моделях с боковым подключением защита от протечек не так важна, там подача воды размещается над уровнем наполнения бачка.

Обратить внимание также нужно на то, чтобы ни к чему не касался, иначе он не сможет свободно подниматься или опускаться вместе с уровнем воды.

Уровень воды в унитазеУровень воды в унитазе

Важно также установить поплавок таким образом, чтобы уровень воды находился ниже края бачка на 15 см. Некоторые модели предусматривают регулировку уровня наполнения бачка. С помощью нее можно настроить наполнение бака полностью или наполовину

Гибкий шланг присоединяется к водопроводному стояку через кран с применением ФУМ ленты. Запорный вентиль устанавливается в обязательном порядке. В случае необходимости ремонтных работ, он позволит перекрыть воду.

Восстановление работоспособности поплавкового клапана производится следующим образом:

Галерея изображений

Фото из

Перед началом работ отключаем подачу воды в бачок

Нажимаем на рычаг или кнопку смывного устройства, чтобы опорожнить бачок полностью, и просушиваем губкой изнутри

Отвинчиваем крепеж, удерживающий поплавковый клапан, чтобы обеспечить возможность для регулировки и замены при необходимости

Если сам поплавок или его держатель будут мешать производству ремонтных операций, сдвинем их

Осмотрим мембрану поплавкового клапана. Если она повреждена, берем с собой в магазин, чтобы купить аналогичную для замены

Чтобы обеспечить нормальную работу поплавковому клапану, удаляем минеральный налет, растворив ее обычным уксусом и оттирая щеткой

На штатное место испорченной мембраны устанавливаем новую, после чего возвращаем на место поплавок и закручиваем вокруг него крепеж

Открываем перекрытый перед работой шланг, поставляющий воду с смывной бачок. Следим за тем, как поплавок реагирует на изменения уровня воды в емкости. Если необходимо, корректируем его высоту

Шаг 1: Отключение поставки воды в бачок

Шаг 2: Полное опорожнение смывного бачка

Шаг 3: Откручивание крепежа поплавкового клапана

Шаг 4: Перемещение держателя поплавка

Шаг 5: Осмотр мембраны поплавкового клапана

Шаг 6: Удаление кальциевого налета вокруг клапана

Шаг 7: Установка новой мембраны и обратная сборка

Шаг 8: Проверка действия отремонтированного клапана

Если утечка обнаружена в области отсечного клапана, работы по устранению неполадки устраняют в такой последовательности:

Галерея изображений

Фото из

Шаг 1: Удаление уплотнительной гайки

Шаг 2: Демонтаж отсечного устройства

Шаг 3: Осмотр и очистка шайб вокруг клапана

Шаг 4: Установка очищенных или новых шайб

Монтаж и регулировка выпускного клапана

Механизм сливного клапана предназначен для подачи воды в унитаз. Производители выпускают множество различных конфигураций устройства.

Например, для экономичного использования воды разработана двухуровневая арматура, в которой слив может быть полным или частичным. Одноуровневые устройства иногда оснащают системой «стоп», которая прекращает процесс слива, как только отпускают кнопку.

Приобретая устройство, нужно обращать внимание на материал, из которого производят запирающие прокладки.

Если раньше отечественные производители использовали только резину, то сейчас ее все чаще делают из силикона. Этот материал не имеет механической памяти, не деформируется.

Выпускной клапан: схемаВыпускной клапан: схема

Силиконовая и резиновая прокладки, и конический выступ на седле арматуры создают несколько факторов защиты и предотвращают протекание клапана

Установка арматуры по шагам

Если механизм слива сломался или устарел, нет необходимости менять бак унитаза — нужно просто заменить неисправный элемент.

Вы хотите заменить бачок унитаза новым? Подробное руководство по замене изложено в .

Даже если модель унитаза устарела, производитель выпускает новую, но подходящее к нему устройство. Лучше, конечно, чтобы бачок и запорная арматура принадлежали одной торговой марке.

Устройство выпускного клапанаУстройство выпускного клапана

В комплект клапана для спуска воды входит спускной клапан, уплотнительная прокладка, переходное кольцо, крепления бачка к унитазу, а также подробная инструкция по монтажу

Далее, монтаж сливного клапана будет показан на примере устройства для двухрежимного слива с тросиком. Устанавливают бак на унитаз. Для этого надевают прокладку 14 на основание клапана 12.

Вам также может быть интересна информация о выборе и замене .

Устройство клапана сливного бакаУстройство клапана сливного бака

Схематическое изображение составных элементов клапана. Зная устройство этого приспособления, проще выполнить его настройку и регулировку

Клапан устанавливают в отверстие бака и снаружи закручивают гайку 15, на которую затем надевают прокладку 16. Она обеспечит герметичность соединения.

Болты 13 устанавливают в монтажные отверстия в определенной последовательности.

Установка бачка унитазаУстановка бачка унитаза

Важно сохранить последовательность крепления болтов 13 и не забыть выполнить их промежуточное крепление к баку

Устанавливают тросиковый механизм. Его окончание закрепляют в коромысле 8 так, чтобы пластиковый кожух был заведен до упора.

Затем опускают корпус спускного клапана 9 в основание 12 и закрепляют его, проворачивая вправо. Проверяют, не задевает ли устройство стенок бачка и механизма впускного клапана.

Монтаж тросикового механизмаМонтаж тросикового механизма

Перед установкой тросикового механизма проверяют надежность закрепления тросика в держателе. Если он высвободился в процессе транспортировки или монтажа, то его необходимо закрепить

Далее регулируют высоту трубки перелива 7. Для этого нужно сначала повернуть ее по часовой стрелке, чтобы снять с блокировки. После установки необходимой высоты ее вновь блокируют поворотом против часовой стрелки.

При правильно отрегулированной высоте трубки уровень наполнения воды не должен подниматься ближе, чем 20 мм к краю трубки перелива.

Край трубки перелива, в свою очередь, при наличии бокового отверстия бачка (для подключения к подаче воды), должен находиться ниже его на 10 и более миллиметров.

Далее закрепляют нажимную кнопку на крышке бака. Для этого предназначен специальный держатель. Соединяют кнопку с тросиком так, чтобы он не перекручивался и не цеплялся за наполнительный клапан. В бачках с нестандартным отверстием используют переходное кольцо.

При необходимости, отрегулировать уровень наполнения воды в сливном бачке унитаза можно с помощью настроек впускного клапана.

Настройка механизма слива воды Настройка механизма слива воды

В правильно установленном устройстве, кольцо клапана, при нажатии и отпускании кнопки, должно свободно падать и плотно закрывать отверстие для слива воды. Если этого не происходит, то нужно отрегулировать длину тросика, вращая регулятор

Регулировка слива воды

Изменить объем остатка воды после полного слива можно с помощью регулятора 10 на корпусе клапана для унитаза.

Чтобы увеличить остаток, его поднимают, чтобы уменьшить — опускают. Настроить клапан таким образом, чтобы вода полностью сливалась с бачка можно, опустив регулятор до упора вниз.

Регулировка сливаРегулировка слива

Чтобы отрегулировать полный или частичный слив, производители предусматривают наличие механизма для регулировки, который позволяет установить необходимый объем смываемой воды

По схожему принципу регулируется и малый слив. Но, все же, бывают некоторые различия. В некоторых моделях рычаг для регулировки находится в свободном доступе, в иных рычаг необходимо разблокировать поворотом вправо.

И тогда, при поднятии рычажка, сливной объем уменьшится, при опускании — наоборот.

Регулировка трубки переливаРегулировка трубки перелива

Если сливной бак переполняется, нужно отрегулировать трубку перелива. Для этого, также как и при установке, ее необходимо провернуть по часовой стрелке и установить необходимую высоту. Затем ее обратно фиксируют поворотом в обратном направлении

После проведения монтажа и регулировки проверяют работоспособность системы — кнопки малого и большого слива должны выполнять свои функции.

При нажатии на маленькую кнопку должен срабатывать малый слив, большая должна опустошать бачок почти полностью, в зависимости от настроек.

Настройки работы клапановНастройки работы клапанов

Разные модели клапанов могут настраиваться по своему, но общий смысл настроек сохраняется — он основывается на принципе работы системы

Вам также может быть полезна информация о том, как правильно .

Обслуживание сливной и впускной арматуры

Так как практически любая водопроводная вода содержит механические и химические примеси, необходимо время от времени промывать оборудование —  запорное кольцо, фильтр заливного клапана для унитаза.

Песчинки, отложение солей и ржавчины, могут вывести из строя оборудование.

Чтобы избежать сильного загрязнения, кольцо промывают водой. Чтобы добраться до него, откручивают кнопку слива, снимают крышку бака. Вытягивают корпус клапана, проворачивая его против часовой стрелки.

Для устранения течи в районе сливного клапана чаще всего требуется провести его замену:

Галерея изображений

Фото из

Шаг 1: Отключение воды и осушение бачка

Шаг 2: Ослабление гайки на подаче воды в бачок

Шаг 3: Развинчивание крепления смывного бачка к унитазу

Шаг 4: Демонтаж бачка для замены клапана

Шаг 5: Удаление старого клапана с контргайкой

Шаг 6: Раскрой трубы сливного клапана

Шаг 7: Установка нового сливного клапана

Шаг 8: Обратная установка и крепление бачка

Очищают детали без применения агрессивных моющих средств, таких, которые имеют в своем составе абразивные частицы, органические растворители, щелочные или кислотосодержащие вещества.

Очистка запорного кольцаОчистка запорного кольца

Запорное кольцо сливного механизма унитаза также вынимают для очистки. Чтобы его снять, нужно сначала извлечь фиксатор

Выводы и полезное видео по теме

Как работает арматура сливного бачка:

Как правильно установить унитаз, бачок, сливной и заливной клапаны:

Всем известна истина: хочешь сделать хорошо — сделай сам. Это касается и установки клапанов для унитаза. Разобравшись в технических нюансах, вы вполне сможете самостоятельно установить и настроить арматуру.

Вы неоднократно меняли арматуру сливного бачка и можете дать полезные рекомендации новичкам в этом деле? Не стесняйтесь, поделитесь своим опытом. Или у вас возникли вопросы по монтажу или регулировке? Задавайте их, пожалуйста, в комментариях под этой статьей.

Бежит унитаз клапан не держит

Почему не держит клапан в бачке унитаза

Если не держит клапан в бачке унитаза, вода будет беспрерывно стекать вниз. Это грозит не только увеличением коммунальных платежей, но и образованием на сантехнике оранжево-коричневых подтёков. Чтобы избежать этого, придётся демонтировать клапан и посмотреть, какая его часть пришла в негодность.

По каким причинам не держит клапан бачка унитаза

Качество воды, подаваемой для слива, во многих домах оставляет желать лучшего. Из-за этого резиновые элементы механизма теряют гибкость, трескаются и перестают плотно прилегать. Недостаточно сильное прилегание может быть вызвано и неправильным сбором устройства.

Другая распространённая причина — трещина в корпусе клапана. Возникает она после механического повреждения или из-за нарушения правил монтажа. Не стоит исключать также возможность заводского брака.

Необходимые инструменты и материалы

Во время работы понадобятся:

  • перчатки;
  • запасные детали;
  • плоскогубцы;
  • разводной сантехнический ключ.

Последний инструмент должен подходить под гайки, фиксирующие клапан.

Как починить клапан

Для начала следует удостовериться, что безостановочный поток воды вызван неправильной работой клапана. Алгоритм действий на этот случай:

  1. Перекрыть холодную воду.
  2. Опорожнить бачок.
  3. Поднять запорный рычаг до упора.

Если после поднятия вода продолжит стекать, придётся устанавливать новый клапан. Действующий негоден. Причём скорее всего он износился не весь целиком, а только его резинки. Однако далеко не к каждому старому клапану получится подобрать подходящие комплектующие, поэтому проще и дешевле приобрести новый.

Груша может плохо контактировать с седлом не только в результате потери своей эластичности, но и из-за коррозии самого седла

Устанавливается он по следующей схеме:

  1. Если бачок полон, воду сливают.
  2. Крышку бачка снимают.
  3. Смещают поплавок.
  4. Сворачивают переходник шланга.
  5. Отсоединяют водопроводный шланг.
  6. Скручивают внешнюю гайку, которая крепит клапан к бачку.
  7. Достают сломанный клапан.
  8. Ставят новый.
  9. Закручивают внешнюю гайку, при этом прижимая потаённую.
  10. Подсоединяют водопроводный шланг.

Если после замены детали проблема не исчезнет, следует обратить внимание на состояние груши. Вполне возможно, что она разбухла или на ней накопилась грязь. Первый вариант требует установки новой детали, второй — очистки.

Скрести грушу железными или жёсткими щётками нельзя. Если шапка накипи очень твёрдая, имеет смысл приобрести новую запорную мембрану.

Если устранить проблему самостоятельно не удаётся, установка новой детали тоже не помогла, стоит обратиться за помощью к сантехнику.

Почему сливной бачок не держит воду и как исправить проблему своими руками: разбираем частые поломки

Безусловно, ни один сантехнический прибор не может работать вечно, но и не каждая поломка является безнадежной. Например, если ваш сливной бачок не держит воду, не обязательно тут же вызывать специалиста или отправляться в магазин за новым товаром – можно постараться починить прибор своими руками. Главное – выяснить причину неисправности. Далее мы рассмотрим наиболее распространенные поломки, из-за которых бачок пропускает воду, и расскажем, что делать для их устранения.

Проблемы с поплавком

Если вода не задерживается в бачке унитаза и беспрестанно вытекает через трубку перелива, с высокой долей вероятности можно говорить, что проблема связана с неисправностями поплавка или его рычага. Чаще всего имеют место следующие поломки:

  1. Перекос поплавка. В ходе интенсивного использования поплавковый механизм разбалтывается и обзаводится люфтам в соединениях, что провоцирует его разбалансировку. Чтобы устранить данный дефект, сначала следует вернуть поплавок в его правильное положение – здесь все зависит от особенностей конструкции конкретного бачка. А затем нужно повторно отрегулировать разболтанные крепежные элементы.
  2. Разгерметизация поплавка. Если в сливном бачке используется пустотелый поплавок из пластика, со временем могут возникнуть серьезные проблемы с его герметизацией: в емкость начнет попадать вода, нарушая функционирование устройства. В качестве простейшего временного ремонта можно предпринять две меры: или обернуть поплавок прочным целлофановым пакетом, или запаять отверстия пластиком. Но учтите, что подобная помощь позволит устройству прослужить еще пару месяцев, а затем его все равно придется менять на новое.

Совет. Для правильной работы рычаг поплавка должен располагаться приблизительно на 20 мм ниже того отверстия, из которого подается вода в бачок.

Неисправности груши

Груша – на первый взгляд простой, но довольно проблемный элемент сливного бачка: если она выходит из строя, протечек не избежать. Причин такого негативного явления может быть несколько, но на практике чаще всего встречаются две:

  1. Потеря упругости. Груша – это преимущественно резиновое устройство, а, как известно, со временем резина, постоянно контактирующая с водой, теряет эксплуатационные свойства: становится менее упругой и даже жесткой. В результате нарушается контакт груши с ее седлом, и образуются щели, сквозь которые вытекает вода. Исправить ситуацию можно двумя способами: если деформации незначительны, попробуйте дополнительно утяжелить грушу парой нержавеющих гаек – они позволят элементу плотнее соприкасаться с седлом, а вот если груша служит уже достаточно длительный срок, выход один – замена изделия.
  2. Налет на седле. Груша может плохо контактировать с седлом не только в результате потери своей эластичности, но и из-за коррозии самого седла. Причиной плохой посадки в этом случае являются отложения ржавчины и солей жесткой воды. Исправить проблему легко: нужно всего лишь очистить седло.

Поломка запорного клапана

Еще один комплекс проблем, из-за которых сливной бачок может не держать воду, касается состояния и функционирования запорного клапана. Убедиться, что неисправности возникли именно из-за этого устройства, несложно: откройте крышку бачка и подожмите клапан рукой – если вода продолжает течь в унитаз, значит, запорный элемент ее не удерживает. Причин этому может быть две: или износилась резиновая прокладка, или под клапаном собрался мусор.

Независимо от причины неисправности, клапан придется сначала демонтировать. Далее его нужно освободить от грязи и всевозможных отложений. Для надежности сливное отверстие также лучше прочистить. Затем необходимо поменять резиновую прокладку. Когда эти нехитрые действия выполнены, установите клапан на место.

Если после обслуживания запорного элемента он все равно не держит воду, значит, в негодность пришел сам клапан. Тут у вас остается единственный вариант – полностью заменить устройство.

Деформация мембраны сифона

Наконец, еще одна нередкая поломка, из-за которой вода может без остановки течь из бачка в чашу унитаза, – нарушение мембраны сифона. В данном случае исправит проблему только замена мембраны на новую, так как отремонтировать старую нельзя. Процедура выполняется по следующей схеме:

  • Спустите из бачка всю воду, чтобы при дальнейших действиях она не вытекла на пол.
  • Закрепите рычаг поплавка к поперечной планке, чтобы заблокировать подачу воды. Например, можно убрать крышку сливного бачка, закрепить вместо нее деревянную палку и к последней подвязать рычаг.
  • Открутите гайку, за счет которой труба слива фиксируется к бачку.
  • Открутите гайку, которая крепит сифон к рычагу поплавка – обычно она располагается в основании бачка.
  • Снимите сифон и поменяйте деформированную мембрану. Учитывайте, что новая деталь должна иметь точно такие же габариты, как и прежняя.
  • Соберите все элементы бачка точно в обратном порядке.

Как видите, в диагностике и исправлении поломок сливного бачка нет ничего сверхсложного – большую часть проблем можно быстро и без особых затрат решить своими руками. Так что советуем внимательно изучить распространенные неполадки и советы по их устранению – возможно, ваш бачок не держит воду именно по одной из упомянутых причин?

Что делать, если протекает вода из бачка в унитаз: видео

Подтекает бачок унитаза: 7 признаков наличия проблемы

Сантехника со временем изнашивается. Некоторые детали требуют коррекции, другие – замены. Узнать о поломке достаточно просто: бачок начинает подтекать, много шумит, и возникают проблемы со смывом. Но выполнить ремонт можно самостоятельно, без специальных знаний.

Из-за чего протекает бачок унитаза и что делать

Выполнить ремонтные работы унитаза своими руками возможно, ведь устройство конструкции достаточно простое. Схема унитаза предусматривает чашу и бачок. Но чаще всего поломки наблюдаются в бачке.

Сливной бачок действует за принципом гидрозатвора. В его систему входят рычаги, пломба и поплавок. После слива вода снова поступает в емкость и на определенной точке срабатывает запорный клапан.

Признаки наличия проблемы с бачком:

  • Жидкость постоянно поступает в бачок;
  • Вода протекает из бачка в унитаз;
  • Чтобы смыть дом требуется несколько раз нажать на кнопку смыва;
  • Рычаг смыва совсем не работает;
  • Унитаз протекает;
  • Много шума при сливе.

Главное правильно определить причину поломки, а выполнить ремонт совсем не трудно. При постоянном поступлении жидкости в бачок причина кроется в перекосе или смещению поплавка. Данная поломка устраняется дольно просто – нужно установить детали на правильное место.

Правильное расположение поплавка определяется на 2,5 см ниже от подключения подводной трубы.

Перекрыть подачу воды легко с помощью гаечного ключа. Часто выяснить причины протекания помогает осмотр поплавка. При повреждениях поплавка в него затекает вода и элемент утяжеляется.

Выполнить ремонт поплавка достаточно просто. Необходимо извлечь элемент и вылить с него лишнюю жидкость. Скол следует заделать и обратно подсоединить к системе. Но такой ремонт прослужить только первое время, дальше потребуется полностью поменять сломанную деталь. Образовавшиеся сколы заделываются с помощью разогретого полиэтилена.

Что делать, если подтекает унитаз снизу

Если бачок подтекает снизу, то требуется заменить мембрану сифона. Такую же операцию следует проделать, если воды долго не смывается. Выполнить данный процесс достаточно просто.

Последовательность замены мембраны:

  1. Сначала устанавливается перекладина вместо крышки бачка;
  2. К перекладине подсоединяется поплавок;
  3. С бачка следует слить всю жидкость;
  4. Гайку, скрепляющую трубу с бачком, потребуется открутить;
  5. Гайка сифона также ослабляется;
  6. Затем извлекают сифон;
  7. После этого удаляют мембрану и производят ее замену;
  8. Затем устанавливают все извлеченные детали.

При нерабочем рычаге смыва выполняют ремонт тяги. Сломанную деталь вынимают и заменяют новой. Для этого подойдет самодельный элемент с проволоки. Со временем можно приобрести новую тягу.

Но чаще всего пропускает воду бак из-за износа прокладки между унитазом и бачком. В чаше наблюдается постоянный потек воды, который напоминают о себе желтыми пятнами. Износившейся элемент следует заменить на новый. Для начала перекрывают воду и отсоединяют от унитаза смывной бачок, затем открепляют слив. С этой деталью направляются в магазин сантехники и покупают аналогичную.

В некоторых случаях не требуется замены слива. Возможно проблема в износе и перекашивании колец. Их либо поправляют, либо заменяют.

Когда бак течет, требуется проверить правильно выставленный уровень воды. Для отвода лишней жидкости имеется специальная трубка. Ее и следует переместить ниже.

Как правильно устранить течь между бачком и унитазом

Если между бачком и унитазом появилась течь, то причина в разгерметизации устройства. Скорее всего, проблема в деформации уплотнителя, специальной резиновой прокладки. Чтобы устранить проблему, потребуется провести замену прокладки.

Этапы замены прокладки:

  1. Сначала перекрывают подачу воды;
  2. Жидкость с бачка потребуется слить, возможные остатки также убираются;
  3. Под люком спуска есть гайка слива, ее следует ослабить;
  4. Затем следует извлечь бачок, открутив соответствующие гайки на месте скрепления;
  5. Также потребуется открутить слив;
  6. Дальше нужно заменить прокладку;
  7. Затем выполнять обратную установку всех деталей на место.

Но причиной проблемы может быть и старый ржавый болт, который скрепляет емкость на чаше. Дальше потребуется заменить испорченную деталь. Также сначала перекрывается вода и выполняется слив воды. Болты потребуется снять и заменить на новые. Обязательно предусматриваются уплотняющие шайбы.

При покупке прокладок обязательно учитывают их размер, ведь элемент выпускается в разных формах. Именно поэтому нужно точно знать габариты детали.

Иногда можно только затянуть ослабленные болты. Для этого достаточно зафиксировать элемент ключом и повернуть с помощью отвертки. Но нужно быть достаточно аккуратным, чтобы не испортить керамическую чашу. Именно поэтому лучше заменять детали, а не постоянно подкручивать.

Крепление прокладки между бачком и унитазом

Прокладка является одним из наиболее популярных крепежных элементов. Плюсы такой детали очевидные: небольшие размеры и надежность скрепления. Но есть и минус – небольшой напор. Чтобы смыть стоки для работы бачка нужно достаточно много воды.

Виды прокладок:

Замена проходит достаточно быстро. Сначала отключают все коммуникации. Из бачка потребуется слить воду и отсоединить от чаши. Для этого достаточно просто открутить болты.

Старые модели имеют металлические болты и со временем они ржавеют. Удалять данные элементы с помощью ключа непросто, можно повредить керамику. Лучше всего обработать детали специальной жидкостью WD-40.

Резинка уплотнителя требует замены. Чтобы увеличить герметизацию, используют силиконовый герметик. Можно наложить прокладку или монтировать в специальное отверстие.

Между чашей и унитазом также может быть прокладка. Все зависит от выбранной модели унитаза. Данный элемент выполняет функции амортизатора. Так минимизируются возможные повреждения между фарфором и фаянсом.

Современные унитазы идут в основном без прокладок. От бачка до чаши находится сплошной монолит. Использовать такой унитаз просто и удобно, но стоимость прибора достаточно высокая.

Как избежать протекания бачка унитаза (видео)

При поломке унитаза главное определить проблему. Тогда сломанная деталь меняется на новую и проблема устраняется. Только следует соблюдать технологию выполнения работ, иначе можно безвозвратно испортить прибор.

Что делать если протекает унитаз? Возможные причины и способы устранения

Если унитаз пропускает воду, это можем доставить массу неудобств. Это расход воды и ржавые разводы в чаше унитаза, если вода течет в чашу. Неприятный запах, сырость в санузле и, самое неприятное, может стать причиной помокрения потолка у соседей снизу, если вода капает на пол.

Основные поломки

  • Вода в бачок унитаза не поступает совсем или очень медленно;
  • Бачок не держит воду — вода постоянно льется в унитаз;
  • После смыва вода течёт с низу унитаза (из под бачка).

У каждой поломки может быть несколько причин и несколько вариантов их решения. Давайте рассмотрим каждый вариант подробнее.

Плохое поступление воды в бачок

Почему не набирается вода в бачок унитаза? Причиной данной поломки чаще всего являются механические частицы, которые поступает из системы ХВС. Более крупные частицы забиваются на входе в гибкую подводку, при помощи которой бачок унитаза подключен к водопроводу. Менее мелкие останавливаются в фильтре, который установлен на входе заливной арматуры, или в самом клапане наливной арматуры. Не исключайте вариант, что может быть забит сам трубопровод подающий воду на унитаз.

Перекройте подачу воды на унитаз и открутите гибкую подводку (не забудьте слить воду, если у вас нижнее подключение к сливному бачку). Крупные механические частицы вы заметите не вооруженным глазом. Очистите подводку от посторонних предметов (если они там имеются). Удостоверьтесь в устранении «пробки» подув в трубку.

Если с гибкой подводкой всё в порядке идем дальше. Осмотрите патрубок непосредственно на входе в бачок. Практически на всех современных моделях предусмотрен фильтр. Достаньте его, просто потянув за специальный язычок. Очистите фильтр от накопившейся на нем грязи.

Если у вашей модели наливной арматуры фильтр отсутствует (или его просто забыли поставить) нужно осмотреть непосредственно клапан арматуры, который находится в самом бачке.

Снимите крышку бачка унитаза. Раскрутите клапан. В случаях с боковым подключением, разобрать клапан возможно не снимая полностью наливную арматуру. Промойте и продуйте мембрану. Соберите клапан обратно.

Клапан наливной арматуры очень нежный механизм, не редки случаи, когда после прочистки он пропускает воду, но перестаёт её перекрывать после наполнения. В такой ситуации необходима замена наливной арматуры.

Для предотвращения поломок подобного рода, на трубопроводе подводящем воду в квартиру, в обязательном порядке, должен быть установлен фильтр грубой очистки (грязевик) в 600 микрон. Для более тонкой очистки от механических примесей можно дополнительно установить фильтр до 100-150 микрон.

Постоянная течь воды в чашу унитаза

У этой поломки может быть несколько причин:

  1. Первое, что может быть — это перелив.
  2. Вторая — проблемы со спускной арматурой.
  3. Потеряла герметичность прокладка в месте присоединения сливной арматуры к бачку.

Перелив

Как проявляет себя «перелив». После слива емкость бачка начинает наполняться, и первое время ничего не происходит. Но когда наполнение должно было бы закончиться, вода из бачка начинает поступать в унитаз.

Это происходит вследствие выхода из строя наливного клапана или поплавка. Попробуйте приподнять рычаг с поплавком вручную. Если клапан закрывается — значит, дело в поплавке. Просто опустите его ниже. Если поплавок не фиксируется в установленном положении, требуется его заменить (если позволяет конструкция наливной арматуры) или заменить арматуру целиком.

Когда при поднятом до упора рычаге течь не прекращается — дело в клапане. Возможно, он забился грязью (как описывалось выше) или со временем на нем образовалась выработка или же проявил себя заводской брак. Это вы сможете определить только после его разборки.

Если после прочистки клапан всё равно не срабатывает, нужно менять всю наливную арматуру. Есть умельцы, которые занимаются ремонтом клапана, но такой ремонт недолговечен и вам скоро снова придется лезть во внутренности сливного бачка.

Но если вы принадлежите к числу таких умельцев, советуем посмотреть видео о том, как можно отремонтировать клапан своими руками:

Не держит сливной клапан

Постоянно, тонкой струйкой, поступает вода в унитаз — это признак того что не держит сливной клапан (сливной механизм, запорная арматура). Если не устранить течь, в чаше унитаза появится ржавый след от этой струйки.

Это происходит, потому что сносился сливной механизм — он неплотно прилегает к отверстию слива. Сливной механизм редко подлежит ремонту, если начал течь — нужно менять. Особенно не советую заморачиваться с морально устаревшей арматурой типа «груша». Даже новая «груша», после замены, часто даёт течь.

Клапан типа «груша».

Но, как вариант, можно модернизировать старый клапан — это очень просто. Вам необходимо его «утяжелить». Для этого нужно снять сливную арматуру и положить груз на мембрану, которая закрывает сливное отверстие. В качестве груза можно использовать мешочек, набитый песком, или связку из гаек намотав её вокруг штока. Если после модернизации сливной бачок не держит, выход один — замена арматуры.

Течь из под прокладки

Данную неполадку можно отнести к неисправностям сливной арматуры, хотя она имеет немного другой характер. Бывает, со временем, в месте крепления сливного механизма, теряет герметичность внутренняя прокладка. И водичка, в обход мембраны запорного клапана, течёт в сливное отверстие.

Здесь без замены прокладки не обойтись.

Течь из под бачка

В этом месте унитаз течет либо из под прокладок на креплении бачка, либо на прокладке между бачком и площадкой.

Как и в предыдущем случае необходима замена устаревших прокладок. Даже если течь образовалась в одном месте, скажем на креплении бачка, желательно поменять и резинку между бачком и унитазом (после разборки она, скорее всего, потечёт).

Какая бы проблема с унитазом у вас не была. Её нужно устранить незамедлительно! С водичкой не шутят.

Впускной клапан для унитаза с нижним и боковым подводом (заливной)

У разнообразных моделей унитазов устройство бачка практически одинаково и состоит из корпуса с крышкой, кнопки для спуска воды, впускного (заливного) клапана, заглушки и сливной арматуры.

Одним из важнейших компонентов этой конструкции является впускной клапан, который регулирует набор воды в бачок.
внешний вид

Назначение

Данный механизм:

  • регулирует поступление воды в резервуар до определенного уровня,
  • выпускает воду в унитаз при нажатии спускового устройства,
  • обеспечивает наличие постоянного количества жидкости при перепадах давления в водопроводе.

Работа клапана начинается вследствие снижения давления воды, которая вытекает в бак с одновременным всплытием поплавка. При достижении критического уровня рычаг перекрывает клапан, и жидкость прекращает поступать в резервуар.
устройство конструкции

Классификация

Впускные механизмы можно разделить на группы по трем признакам:

  • состав материала,
  • место размещения,
  • тип конструкции.

По материалу

  • Латунь или бронза. Изделия из этих сплавов отличаются практичностью, долговечностью, надежностью и совершенно не поддаются коррозии. Но такие металлические клапаны имеют достаточно высокую стоимость.
  • Пластик. Изделия из пластика очень популярны, так как наряду с продолжительным сроком службы довольно недорого стоят.

вариант из пластика

По месту размещения

  • С нижней подводкой. Клапаны с данным подключением располагаются внизу бачка. При таком способе забор воды происходит совершенно бесшумно. Также нижнее расположение позволяет скрыть наливной шланг и освободить пространство туалетной комнаты от лишней фурнитуры.нижний подвод
  • С боковой подводкой. Клапаны с данным подключением находятся, соответственно, с правой или левой стороны бачка. Такая конструкция является наиболее простой, что положительно сказывается на сроке ее службы.боковой подвод

Выбирать впускные агрегаты нужно в зависимости от конструкции бачка унитаза. Также при выборе необходимо придерживаться следующих правил:

  • Комплектация товара должна включать в себя сам клапан, поплавок, уплотнительные кольца и фиксирующую гайку.
  • Уплотнительные кольца должны быть эластичными, правильной формы и без дефектов.
  • Пластиковый элемент не должен иметь видимых царапин и зазубрин.
  • Движение поплавка должно происходить плавно, без резких скачков.

По типу конструкции

Когда-то клапаны были шаровыми, устройство имело вид шара, который использовался во всех бачках. Современное приспособление называется впускным, так как не имеет никакого сходства с конструкцией шаровых механизмов, а используется вместе с поплавком. Существует несколько видов поплавковых устройств для бачка унитаза:

  • Кройдонные клапаны состоят из оболочки, поплавка с рычагом и поршня с седлом. В этом механизме движение рычага перпендикулярно работе поршня. Применяется такая система в старых бачках и имеет довольно низкую цену.
  • Поршневые оборудованы раздвоенным шпилингом с рычаговой осью. Здесь происходит регулировка воды за счет горизонтального поднятия рычага, приводящего в движение поршень, на конце которого имеется специальное уплотнение, соприкасающееся с седлом и перекрывающее поступление жидкости. Это довольно распространенная модель и входит в среднюю ценовую категорию.
  • Мембранные клапаны имеют вместо прокладки резиновую или силиконовую мембрану, смещающуюся при движении поршня. Это новейшее устройство, которое применяется только в последних моделях унитазов. К преимуществам данного клапана можно отнести быстрый набор воды, моментальное перекрытие набора жидкости и, в зависимости от качества арматуры, бесшумное заполнение бачка. Из недостатков следует учитывать наличие постоянного напора воды в системе (0,05-0,1 Мпа) и чистоту жидкости, так как при порче мембраны замена ее своими силами невозможна. В этом случае придется приобретать впускной механизм целиком.

собранный механизм

Возможные неисправности и их устранение

Перед тем как разобраться в возможных причинах поломки заливного клапана, необходимо перекрыть кран водопроводной системы, открыть крышку бачка и слить остатки воды из резервуара. При необходимости вытащить само устройство.

Нет набора воды в бак

  • Причина №1: засорение отверстий. В этом случае следует разобрать устройство, прочистить и промыть его элементы.
  • Причина №2: низкое водопроводное давление или его скачки. В данной проблеме необходимо учитывать, что при слабом потоке воды и высоком расположении бачка жидкость не подойдет к наполнительной камере, всплывет поплавок, но вода не перекроется. Можно попробовать увеличить входные отверстия на 3 мм, а в случае постоянного скачкообразного давления лучше приобрести штоковый клапан.

Постоянная течет вода в унитаз

  • Причина №1: перекос поплавка. Ремонт заключается лишь в том, чтобы поправить впускной клапан на место.
  • Причина №2: нарушение герметичности прокладки (порча мембраны или штока). В этом случае необходима полная замена механизма.

Шумный набор воды в бак

  • Причина №1: отсоединение глушителя воды. Для исправления ситуации следует поправить глушитель на специальный штуцер.

Заключение

Для городских условий хорошо подходит поплавковый впускной клапан нижнего выхода с силиконовой мембраной и с кнопкой полного и малого слива. Для дачных домиков с неочищенной водой лучше приобретать поршневой вариант.

Покупать заливной механизм необходимо по параметрам бачка. Если же таковые отсутствуют, то можно взять универсальные с боковым подводом, подходящие к любому типу бака унитаза. А ремонт и установку устройства лучше доверить специалистам.

Устройство запорного клапана сливного бачка унитаза

Арматура для сливного бачка унитаза: устройство, принцип действия и другие особенности

В любом современном жилом доме, квартире либо офисе неотъемлемой частью комфортных условий проживания, работы является наличие туалетной комнаты. Центральное место в этом помещении занимает такое сантехническое устройство, как унитаз.

Эффективность этого прибора определяется многими факторами – правильной организацией канализационной системы, соблюдением всех нюансов подключения к трубе сливной и водоснабжающей.

Но основным элементом конструкции любого унитаза является сливной бачок, от нормального функционирования которого и зависит эргономика и удобство эксплуатации. Ведь при выходе из строя системы смыва нивелируется большинство преимуществ обустройства туалетного помещения в пределах жилой/рабочей площади здания. Как же устроен сливной бачок унитаза?

Как всё работает?

Классическая арматура для сливного бачка унитаза предусматривает наличие следующих функциональных элементов и устройств:

  • резервуар для воды с крышкой;
  • кнопка (либо рычаг) управления;
  • система набора воды;
  • система слива;
  • система перелива.

Механизм набора воды в емкость

Второе название этого узла – кран поплавковый. Основными элементами этого управляющего механизма являются:

  • запорный клапан;
  • поплавок;
  • штуцер с водопитающей трубкой;
  • штанга подвески поплавка.

Принцип функционирования поплавкового крана следующий. при падении уровня воды в резервуаре ниже установленной отметки (то есть, после осуществления слива) поплавок опускается, приводя в действии клапан подачи воды.

Затем поступающая жидкость поднимает поплавок, и по достижении верхнего установленного предела поплавочная штанга закрывает клапан. прекращая подачу воды.

В старых конструкциях заливное отверстие перекрывалось постепенно, вместе с поднятием поплавка. Современные же механизмы позволяют перекрывать его единовременно (по достижении поплавком верхнего положения), что значительно увеличивает скорость наполнения емкости.

Существует два способа организации подачи воды в сливной бачок: боковой (верхний) и нижний. Большинство отечественных моделей бачков исполнены с верхним подключением. Этот способ несколько проще в реализации, но имеет один недостаток – повышенный уровень шума в процессе набора воды.

Более совершенные модели сливных бачков оснащаются заливной системой с нижним подключением. Этот вариант является практически бесшумным, что значительно повышает комфортность эксплуатации сантехнического прибора. К тому же нижнее подключение выглядит более эстетичным.

Монтаж арматуры верхнего подключения осуществляется после установки сливного бачка на унитаз. а арматура нижнего подключения монтируется обычно до процедуры закрепления резервуара .

Сливное устройство

Прародителем конструкции слива была схема, основанная на применении грушеобразной пробки, выполненной из мягкой резины. Для приведения в действие механизма необходимо было приподнять вверх штангу, присоединенную к пробке .

Современные конструкции реализованы несколько по-другому. Сегодня механизм слива для бачка унитаза представляет собой единую систему, объединенную с механизмом налива. приводимую в действие кнопкой или рычагом.

Более того, тенденция к экономии природных ресурсов привела к появлению комбинированных кнопок управления . состоящих из двух частей. При нажатии на меньший сегмент осуществляется слив малого количества воды, а при активации большего бачок опорожняется полностью.

В большинстве случаев современная смывная арматура для бачков производится из недорогого пластика. Основными элементами сливного механизма для унитаза являются:

Конструкция и действие перелива

Кроме вышеперечисленных механизмов, современные сливные бачки для унитазов оборудуются также системой перелива – предохранительным устройством, предотвращающим переполнение бачка и вытекание воды наружу в помещение в случае выхода из строя системы автозаполнения. Она представляет собой пластмассовую переливную трубку, обычно являющуюся частью системы слива бачка.

Располагается эта трубка обычно вертикально по оси сливного отверстия. Верхний край с раструбом для более эффективного слива находится в 10-15 миллиметрах от максимального уровня воды в резервуаре.

В случае возникновения аварийной ситуации, то есть, несработке закрытия впускного клапана в процессе налива воды, механизм перелива отправит избыточную жидкость в унитаз. обезопасив тем самым поверхность пола туалетной комнаты и отделку аналогичного помещения соседей снизу.

Существуют также модификации комплектов арматуры для сливных бачков унитаза, предусматривающих отдельный выход для переполняющей емкость жидкости, но поскольку они не унифицированы, то есть подходят только к конкретным, ныне устаревшим моделям накопительных резервуаров для унитазов, сегодня они не актуальны.

Что происходит после нажатия рычага/кнопки?

Изначально активируется шток, производящий подъем пробковой груши – запорного клапана сливного узла, в результате чего вода из накопительной емкости свободно проникает в унитаз, омывая его рабочую поверхность, после чего попадает в канализацию. Потом пробка под воздействием собственной массы становится на место. перекрывая ток воды в унитаз.

Одновременно с падением уровня воды в резервуаре открывается запорный клапан впускного механизма и осуществляется наполнение бачка рабочей жидкостью. Этот процесс прекращается по достижении поплавком верхнего положения, которое обычно устанавливается на 20-30 миллиметров ниже боковых отверстий резервуара.

В этом видео вы сможете ознакомиться с устройством и принципом действия сливного бачка:

Наиболее распространенные неисправности

  1. Протекание воды в месте резьбовых соединений. Вызвано обычно неправильным соединением (когда гайка накручивается с перекосом, неплотно) либо выходом из строя герметизирующей прокладки.
  2. Вода безостановочно вытекает из резервуара в унитаз. то есть сливной бачок не держит воду. Причин тут может быть несколько: попадание постороннего предмета между сливным отверстием и пробкой, перекос либо нарушение герметичности пластмассового поплавка.

Также частой причиной бывает ослабление крепления либо поломка механических элементов – пластиковых штанг, поплавка.

  • При нажатии управляющей кнопки слив не происходит. Это может быть вызвано, опять же, появлением значительных люфтов в местах соединения, поломкой пластиковых элементов системы. Может потребоваться ремонт кнопки сливного бачка унитаза.
  • Вода не поступает в резервуар – даже после полного опорожнения бачка не срабатывает заливной механизм. Это происходит в результате неправильной работы поплавка либо засорении впускной мембраны.
  • Устройство современного сливного бачка отнюдь не настолько сложное, как кажется на первый взгляд. Любой человек, мало-мальски разбирающийся в технике, в силах изучить его, после чего сможет самостоятельно смонтировать бачок для унитаза, отрегулировать арматуру и произвести необходимые ремонтные работы в случае возникновения неисправностей.

    No related posts.

    Устройство сливного бачка: механизмы и регулировка

    Время, когда унитазы перестали быть роскошью, после уличных клозетов, давно уже осталось в прошлом. Однако установка их в квартирах потребовала доработки отхожего места системами наполнения и слива. Ведь без этих систем, не о каких удобствах или гигиене речи быть не может, унитаз попросту превратиться в стационарный горшок, который придется постоянно вычищать и мыть вручную. Впрочем, такая ситуация знакома многим, когда устройство сливного бачка начинает жить своей жизнью, некорректно выполняя возложенные функции.

    Домашнему мастеру нелишним будет знать, как функционируют и настраиваются распространенные модели сантехнических механизмов унитазов, для чего рассмотрим, чем сегодня пользуется основное количество наших соотечественников.

    Основные типы конструкций сливного оборудования

    Прежде всего, они зависят от вида механизмов наполнения и водоотведения. Функции слива воды выполняют изделия рычажного, кнопочного и автоматического исполнения.

    Поплавок (1) через рычаг (2) управляет входным вентилем (3). Уровень воды зависит от регулировки рычага поплавка на рычаге вентиля (4). Напор воды при наполнении регулируется на вентиле при помощи установочного винта.

    Рычажные модели — были основными моделями, устанавливаемыми на унитазах прошлого столетия. Кое-где они используются до сих пор. Рычажные устройства отличаются своей простотой. Первые изделия отрабатывали слив только в момент нажатия, пока вручную удерживался запорный клапан (за «дёргалку» — цепь или леску). Затем появились системы, использующие эффект сифона, которые сами контролируют поток после активации. Но и первые модели, и последующие отличаются повышенным нерегулируемым расходом воды. К тому же подобная сантехника не отвечает действующим требованиям эстетики.

    Сливной механизм для унитаза, выполненный в кнопочном варианте, устанавливается на большей части современной сантехнической продукции. Преобладающее расположение кнопки верхнее, на крышках компакт систем, а также может быть настенное для изделий, инсталлируемых в строительные конструкции. Их преимущества, помимо хорошей эстетики, заключаются в возможности регулировки параметров слива и перелива. Кнопочные механизмы также после активации удерживают запорный клапан в открытом состоянии без участия человека. А модели со спаренными кнопками позволяют осуществлять полный или частичный сброс жидкости в унитаз.

    Автоматические

    На сегодня редкие и дорогостоящие изделия для слива воды, оправдывающие себя при монтаже в элитную продукцию либо используемую в общественных местах. Их работа управляется сенсорными инфракрасными датчиками.

    Запорная арматура для унитаза, представленная механизмами наполнения, работает, как и много лет назад, используя принцип подпитывающего крана, открываемого и закрываемого поплавком. В классическом варианте поплавок передает усилие на клапан крана с боковой подводкой через горизонтальное коромысло.

    Поплавки, перекрывающие подачу воды через систему рычагов.

    Однако, теперь чаще устанавливаются поплавки, двигающиеся по вертикальной направляющей, перекрывая подачу воды через систему рычагов как для боковой подводки, так и для нижней.

    Важно! Современные наливные клапаны, за счет особенностей своей конструкции, позволяют осуществлять набор воды значительно быстрее, чем системы с коромыслом.

    Сборка сливных бачков

    Во многом от того, как собрать бачок, а затем, отрегулировать его будет зависеть дальнейшая комфортная работа сантехники. Естественно, что каждый тип оборудования имеет свои секреты монтажа, вполне доступные домашнему мастеру.

    Последовательность комплектации бачка с верхней кнопкой (Рисунок 1) выглядит следующим образом:

    • Закрепляем выпускной клапан (5) в большом центральном сливном отверстии накопительной ёмкости. Устанавливать механизм можно целиком или только его нижнюю часть. На этом этапе, как и на всех последующих, необходимо контролировать плотность прилегания прокладок, надежно фиксируя их резьбовыми элементами, для получения герметичных соединений.
    • Если собирается модель, в которую входит арматура для бачка унитаза с нижней подводкой, то следует также закрепить впускной кран (2) с поплавком (3) в соответствующем отверстии сантехнического изделия.
    • Между чашей унитаза и сливной емкостью вставляем эластичную прокладку (6). Её необходимо тщательно отцентровать, после чего стянуть винтами (7) обе половины сантехники в одно целое.
    • В модели с боковой подпиткой воды закрепляем впускной кран.

    Схема устройства впускной арматуры сливного бачка с боковым подключением.

    • Подключаем внешнюю подачу воды к штуцеру (4).
    • На выпускной клапан устанавливаем его верхнюю часть (без кнопки).
    • Открываем подачу воды, проверяем герметичность сопряжений, работу механизмов наполнения и слива, а при необходимости, настраиваем их функциональность.
    • Теперь на своё место ставится крышка для бачка унитаза, в которую закрепляем кнопку (1).

    Важно! После окончательной сборки сантехнической конструкции, следует выполнить несколько контрольных сливов воды, тщательно проверить отсутствие протечек. Осуществляется это путем визуального осмотра соединений, также можно проложить на пол под бачком газету, на которой хорошо будут заметны возможные капли воды.

    Бачки с рычажным сливом сегодня встречаются хотя и не часто, но иногда еще используются, как надежные проверенные временем устройства. Поэтому могут возникать вопросы относительно их монтажа. Несмотря на то, что они изготавливаются из различных материалов: пластика, керамики или чугуна, их сборка во многом похожа.

    • Первым делом внутри емкости закрепляем нижнюю сифонную часть механизма слива.
    • Монтируется рычажный механизм и арматура для бачка унитаза с боковой подводкой.
    • Накопительную ёмкость навешиваем на стену за унитазом соосно с чашей и присоединяем внешнюю подпитку воды через гибкую подводку.
    • На чугунной конструкции смывную трубу подключаем через соответствующий резьбовой штуцер, а на пластиковой – используем обжимную муфту с кольцевой уплотняющей вставкой.
    • Унитаз со смывной трубой соединяем посредством резиновой манжеты, которая фиксируется с обеих сторон хомутами.

    Встречаются рычажные керамические компакт изделия, устанавливаемые в седло чаши унитаза. В этом случае сборка конструкции выполняется также как и в кнопочной модели, с использованием стяжных винтов и эластичной прокладки.

    Настройка сантехнических бачков унитаза

    Окончание сборки сантехники еще не означает окончание всей работы по её установке. Нередко предстоит регулировка арматуры сливного бачка унитаза, после чего функции наполнения, перелива и слива должны исполняться безупречно. Также иногда приходится подстраивать механизмы в процессе их длительной эксплуатации или замены.

    Важно! Прежде всего, для всех типов оборудования проверяют запорный клапан сливного бачка унитаза, плотность его прилегания к седлу. Обычно на новом оборудовании, если все собрано без перекосов, то протечек быть не должно.

    Регулировка сливного бачка с кнопкой

    На что следует обратить внимание в процессе настройки современной «кнопочной» сантехники?

    Рисунок №2

    1. Выставляется высота смывного клапана (Рисунок 2). Его конструкция должна соответствовать размерам накопительной емкости под крышку с учетом кнопки (1). Отсоедините тягу (2) от защелки трубки перелива. Освободите с двух сторон фиксаторы стоек (3). Переместите стойки (5) в требуемом направлении по вертикали, ориентируясь по нанесенной на них шкале. Закрепите фиксаторы и тягу в новом положении.
    2. Регулируется высота фиксации переливной трубки. К этому параметру предъявляется два требования: поверхность воды в бачке унитаза должна быть ниже края перелива на 15-20 мм, но при этом, полностью нажатая кнопка не должна касаться верха трубки. Для этого: Выставляют величину зазора между кромкой перелива и верхом (4) стойки (5), (рисунок 2). Чтобы выполнить данную операцию, придется освободить тягу (2) и прижимное кольцо либо фиксатор на трубке. Опустить или поднять её до требуемой высоты. Зафиксировать перелив и тягу.
    3. Настраивается функциональность наливной арматуры в соответствие с требованиями предыдущего пункта относительно объема наполнения. Чтобы впускной клапан обеспечивал оптимальный уровень воды в сливном бачке, следует задать положение его поплавка. Если нужно задать раннюю отсечку подачи, то поплавок опускают ниже или же закрепляют выше, если объём жидкости недостаточен. Изменение его положения осуществляют перестановкой тяги аналогичной тяге на сливном клапане.

    Регулировка двухуровневого слива

    В современных комплектах унитазов с кнопочным управлением не редкость наличие двухуровневого сброса воды. Такие модели требуют настройки малого и полного слива.

    Регулировка двухкнопочного механизма слива.

    Сброс всего объема жидкости регулируем заслонкой, увеличивая данный параметр, смещением её вниз и, уменьшая, смещением вверх. Частичный сброс воды выставляется поплавком малого смыва, который, после открытия замка, двигаем вниз или вверх, соответственно увеличивая или уменьшая расход.

    Более доступно о регулировке двухкнопочного спускного механизма можно узнать из видео:

    Регулировка старых моделей

    В заключение стоит упомянуть регулировку «классических» систем с боковым подводом воды. Устройство сливного бачка унитаза старого образца предполагает только настройку впускного клапана.

    Его работа зависти от положения поплавка, который опускают или поднимают. С этой целью, если коромысло латунное (стальное), то его просто подгибают в нужное положение, а если пластиковое, тогда геометрия рычага изменяется после ослабления, а затем, подтяжки крепежного винта.

    Подстройка перелива и выпускного клапан в таких моделях не предусмотрена, а возникающие с ними проблемы, как правило, приводят к ремонтным работам или полной замене механизмов.

    Виды и устройство клапана сливного бачка, конструкция слива унитаза

    Сегодня нельзя представить себе, что когда-то люди жили в домах, где не было туалета. При этом санузел должен иметь самое современное оборудование, иначе не будет комфорта и удобства использования. Центральное место в любой туалетной комнате отведено унитазу. Конструкция его сливного механизма обычно немного отличается у разных моделей. Отдельного внимания заслуживает спусковое устройство, точнее устройство клапана сливного бачка. Рассмотрим его подробнее, мы обращаем на него внимание только, когда оно ломается.

    Типы сливных устройств

    Существует две основные группы сливных механизмов унитазов, которые выделяют в зависимости от приведения в действие:

    Первые еще называют штоковыми. Такое название обусловлено тем, что для приведения такого устройства в действие, необходимо поднять шток вверх, используя ручку, и тогда сливное отверстие откроется. Почти все новые модели унитазов лишены такой системы. В основном производители использовали его раньше.

    Что касается второго типа сливного механизма, его еще называют кнопочным, и оно имеет две подгруппы:

    1. Однорежимный слив – такое устройство имеет всего одну кнопку или клавишу, которую необходимо нажать, чтобы вода из бачка выплеснулась в унитаз.
    2. Двухрежимный слив – это устройство имеет кнопку из двух половинок, либо две кнопки. Одна половинка приводит механизм в действие так, что выплескивается только половина воды из бачка, а вторая служит для того, чтобы выпустить всю воду сразу. Его еще называют устройство клапана сливного бачка унитаза с двумя кнопками.

    Есть и третий вид, это бачки со стоп-функцией. Они имеют одну клавишу, но вода при этом может выпускаться по-разному. Чтобы регулировать это, нужно нажимать кнопку не один раз. Например, если нажать ее один раз, вода начнет выплескиваться из емкости, а если нажать в это время повторно, то выпуск прекратится, клапан перекроет ее.

    Типы клапанов с поплавком

    Клапаны с поплавком служат для впуска и выпуска воды. Они имеют свои разновидности, такие как:

    • Кройдон-клапан;
    • Клапан с поршнем;
    • Клапан с мембраной.

    Первый имеет оболочку, ось рычага на поплавке, седло и поршень. Рычаг двигает поршень перпендикулярно. Обычно подобными клапанами оснащены старые сливные баки, которые уже мало где используются.

    Устройство впускного клапана сливного бачка поршневого типа имеет рычаговую ось. Она закреплена в раздвоенном шплинте. Когда рычаг двигается в горизонтальном направлении, он приводит в движение поршень, который время от времени касается седла, что способствует регулировке подачи воды в бачок.

    Поршень имеет на конце уплотнение. Когда он соприкасается с седлом, то уплотнение перекрывает поток воды. Этот тип клапана достаточно широко распространен.

    Третий тип клапана имеет в своей конструкции вместо прокладки мембрану. Она может быть изготовлена из силикона или резины. Во время движения поршня смещается и мембрана. Таким образом, она может в нужный момент перекрывать входящий поток воды. Такой тип клапана – наиболее новый и современный. Им оборудованы все последние модели сливных баков. Поэтому далее мы будем рассматривать его механизм и конструкцию более подробно.

    Современные клапаны с мембраной

    Мембранный поплавковый клапан обеспечивает быстрый набор воды. В зависимости от того, насколько качественная арматура подобрана, этот процесс может быть шумным, либо почти беззвучным. В отличие от старых моделей он очень быстро перекрывается.

    Если же вспомнить о недостатках мембранных впускных клапанов, то они также имеются. Основным минусом использования данного вида клапана является то, что для его эффективной работы в водопроводной сети должно поддерживаться постоянное давление.

    Значение такого давления должно быть в пределах 0,05-0,1 МПа. Более того, для того, чтобы такой клапан не вышел из строя быстро, вода в системе должна быть чистой. Понятное дело, что оба эти условия достаточно труднодостижимы в некоторых местах, например в селах или дачных поселках.

    Еще один аспект, который нельзя упускать из виду, если вы рассматриваете как вариант устройство запорного клапана сливного бачка мембранного типа в своем унитазе, это качество всех фасонных и запорных элементов. Если материал для его изготовления использовался не очень качественный или при производстве были допущены дефекты, то о длительной эксплуатации изделия не может быть и речи. Такой клапан придется часто менять. Даже ремонт тут, скорее всего, будет бессилен. Изготовить новую мембрану самостоятельно не представляется возможным.

    Механизм работы впускного клапана

    Впускная арматура в бачке имеет свой принцип работы, в котором следует разбираться перед тем, как приступать к ее замене или ремонту. Рассмотрим фазы, сменяющие друг друга в процессе передвижения воды к баку.

    Итак, первая фаза характеризуется тем, что клапан находится в открытом положении. В это время вода набирается в бачок. Мембрана, следуя направлению потока воды, отодвигается. А значит, вода может беспрепятственно набираться в бак.

    Механизм работы сливного устройства

    Вначале вода заполняет только предварительный отсек. Для попадания воды в сам бачок в этом отсеке предусмотрено специальное отверстие. Этот процесс очень напоминает тот, что происходит в устройствах, оборудованных клапанами со штоком, но здесь присутствует мембрана, которая натянута на поршень. Мембрана имеет просвет, через который проходит пластмассовый шток, у которого также есть просвет 1 мм диаметром. Некоторая часть воды благодаря этому поступает в наполнительный отсек. Он образован самой мембраной и поршнем.

    Если поплавок опущен, то в поршне открывается мелкое отверстие, всего около 0.5 мм. Сквозь него небольшая часть воды может поступить в бачок. Благодаря такому механизму действия мембранного клапана, обеспечивается одно и то же давление в предваряющем отсеке, в наполнительном отсеке и за ним. В этом состоит разница между данной конструкцией и той, которая имеет клапан со штоком.

    Вторая фаза – это когда вода вплескивается в бак и одновременно поднимает вверх поплавок. Вместе с ним повышается уровень штока с уплотнением из резины. Уплотнитель перекрывает отверстие. При дальнейшем движении штока, и поршень и мембрана будут прижаты к седлу. От этого наполнительный отсек герметизируется.

    Вследствие того, что давление от воды в наполнительном отсеке складывается с давлением поплавка, который поднимается, мембрана плотно сдавливается с седлами. А это, в свою очередь прекращает подачу воды в бачок.

    Спуск воды в унитазе

    Третья фаза представляет собой спуск воды. Когда вода выходит из бачка и выплескивается в чашу, давление поплавка на шток прекращается. Отверстие в поршне больше не закрывается штоком, поэтому в наполнительном отсеке снижается давление. Оно остается только от водопроводной сети, именно оно воздействует на мембрану и на поршень, двигая их в сторону. Вследствие этого механизм переходит снова в первую фазу.

    Проблемы в механизме и их устранение

    Какие могут возникать проблемы в ходы эксплуатации сливного механизма? Например, в бак может не набираться вода, либо вода теперь не перекрывается. Причина такого явления, скорее всего, лежит в том, что засорилось какое-либо из отверстий. Еще одна причина таких неполадок – это выход из строя одной из двух важнейших деталей механизма – штока, либо мембраны.

    В любом случае придется разобрать устройство и проверить все элементы. Их также будет хорошенько промыть и почистить. Но бывает что причина неисправностей – банальное низкое давление в системе водопровода, или его скачки в течение одних суток. В этом случае устройство может просто не работать.

    Если давление слишком упало, то вода перестанет поступать в бак вообще. Если вода должна поступать из подвесной конструкции, то при давлении ниже нормы, вода не сможет дойти даже до наполнительной камеры. Поплавок будет всплывать, но воду он не будет перекрывать. Чтобы справиться с этой ситуацией, возможно, придется даже увеличить входные отверстия для воды, рассверлив их на пару миллиметров.

    Вообще, чем меньше данные отверстия, тем большее давление должно быть в системе. Это необходимо учитывать, если вы монтируете сливной механизм, к примеру, на даче. Если же вы точно знаете, что скачки давления в течение суток у вас наблюдаются регулярно, например, если водяное давление в вашем доме поддерживается насосами, которые на ночь отключают, то лучше всего обратить внимание на арматуру со штоковым клапаном.

    Вот и все, мы рассмотрели устройство сливного клапана бачка унитаза. а также причины, по которым он может выходить из строя. Теперь вам не составит труда разобраться во всем и устранить неполадки.

    • Засор в посудомоечной машине: причины, способы исправления, профилактика
    • Принцип работы, особенности и устройство сливного бачка с кнопкой
    • Ремонт однорычажного смесителя своими руками: этапы работы
    • Расчет пропускной способности трубы – способы, определение оптимального диаметра
    • Установка душевой кабины своими руками
    • Сборка душевой кабины своими руками
    • Душевые ограждения из стекла без поддона своими руками
    • Размеры душевых кабин

    © 2014-2017, Aqua-Sovet.ru Использование материалов разрешено только при наличии индексируемой ссылки
    на страницу с материалом. Контакты: [email protected]

    Источники: http://sansovet.com/kvartira/tualet/armatura-bachka.html, http://santech-info.ru/santexnika/ustrojstvo-slivnogo-bachka.html, http://aqua-sovet.ru/unitazy/ustrojstvo-klapana-slivnogo-bachka.html

    Что делать, если не работает сливная кнопка бачка унитаза

    Для обычного функционирования любого туалета, подключенного к системе централизованной либо автономной канализации, принципиально важно обеспечить качественную и бесперебойную работу сливного бачка. Возможно сказать без преувеличения, что от верной настройки и регулировки  этого устройства, главным образом зависит уровень качества смыва пищевых и биологических отходов, степень загрязнения внутренней поверхности унитаза, функционирование самоочищающейся свойстве канализации, и рабочий количество, и средний за сутки уровень расхода применяемой воды.

    Особенности работы сливной системы унитазного бачка

    Преобладающее большая часть современных уборных оборудовано напольными унитазами системы компакт, в которых смывной бачок устанавливается на особую керамическую площадку, являющуюся неотъемлемым элементом корпуса унитаза.

    Такая компоновка разрешает свести к минимуму габаритные размеры устройства, к тому же снабжает достаточный напор сливной воды, и при необходимости позволяет выполнить текущий ремонт бачка унитаза с кнопкой своими руками, не обращаясь за помощью к опытным сантехникам.

    Внутреннее устройство сливного бачка

    В настоящее время на рынке стройматериалов представлен большой ассортимент сантехнических устройств, цена которых сильно зависит от производителя, материала изготовления, сложности внутренней фурнитуры и функциональных изюминок конкретного устройства.

    Чтобы самостоятельно выполнить ремонт унитазного бачка с кнопкой, направляться знать, что при кажущемся внешнем сходстве, все подобные устройства смогут иметь разную запорную и сливную арматуру, которая со своей стороны возможно нескольких видов.

    1. Верхняя подача воды с боковым размещением приемного патрубка значительно чаще используется в недорогих моделях. Такая схема разрешает быстро выполнить монтаж и подключение своими руками, но отличается повышенным уровнем шума, который создается напором воды.
    2. В случае нижней подачи воды, устройство унитазного бачка с кнопкой выполнено так, что приемный патрубок и поплавковый запорный клапан находятся в нижней части. Монтаж и обслуживание аналогичных устройств мало сложнее, но, они имеют более эстетичный внешний вид, к тому

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
