Кирпичная арка: строим своими руками

Такие архитектурные сооружения всегда пользуются популярностью. Представлены они криволинейными конструкциями, соединяющими пару опор. Арки из кирпича, несущие большую нагрузку декоративного характера, часто используются при украшении фасадов и интерьеров помещений различного предназначения. Кирпичная арка может быть обустроена любым мастером, имеющим соответствующие навыки.

Плюсы и минусы

Интересные своими решениями конструкции кирпичных арочных перекрытий имеют свои достоинства и недостатки, которые учитываются при строительстве.

Из преимуществ выделяют следующие:

• в доме создается необычная атмосфера. Уложенный полукругом дверной свод придает помещению уют, ощущаемый всеми присутствующими;
• проектные и монтажные работы не вызывают сложностей. Не имея должного опыта, но изучив технологию возведения, можно построить арку в квартире своими руками;
• конструкция отличается надежностью. Арка – сооружение монолитное, подвергаемое повышенным нагрузочным воздействиям;
• универсальное применение. Арки выкладываются не только в помещениях. Ими часто украшаются калитки, окна, ворота и т. д.

К сожалению, имеются и некоторые негативные моменты:

• полукруглая арка подразумевает создания единого интерьерного стиля, включающего в себя особую облицовку поверхности стен, полов и оконных проемов. Чтобы воплотить все идеи в реальность, придется понести существенные финансовые затраты и немало потрудиться;
• придется строго придерживаться существующей технологии кладки. Ошибки в расчетах размеров или отклонения от проектного решения обернутся плохими последствиями – арочная перемычка разрушится.

Типы конструкций

Кирпичная кладка арки является симметричной сводчатой конструкцией, показатель прочности которой достигается благодаря боковым распорам.

Принято различать следующие разновидности:

• клинчатую. Свод из кирпичиков укладывается клином, фиксируется «замком»;
• лучковую. Укладка материала выполняется по дуге усеченного типа;
• полную арку. Кирпичный материал укладывается полукругом, высота кладки составляет половину проемной ширины.

Для начала следует выбрать подходящую конструкцию арки, подготовить все необходимое для ее обустройства. Помните, что схемы устройства разных арок почти не отличаются.

Общие правила

Технология кладки кирпичных арок, несмотря на выбранный тип конструкции, предусматривает соблюдение определенной схемы:

• разрабатывают общий вид конструкции;
• рассчитывают все параметры;
• чертят рабочие чертежи с нанесением необходимых размеров;
• готовят шаблон, выставляют его на месте предполагаемых работ;
• выкладываются перемычки;
• закрепляется и фиксируется кладка;
• шаблон демонтируется;
• сформированная поверхность облицовывается отделочным материалом.

Произведение расчетов

Предварительно следует измерить параметры толщины стен, высоты потолочного перекрытия, предполагаемую проемную ширину.

Делается предварительный эскиз, который выполняется в масштабе 1 к 50 на обычном листе бумаги. Определяется значение радиуса окружности, уточняется ширина проемного участка, с помощью циркуля подбирается оптимальный вариант дугового радиуса.

В случае устройства арки в готическом стиле – с изгибами или несколькими дугами — радиусы для каждого элемента определяются индивидуально.

Ширина шаблона должна быть на пять миллиметров меньше проемного значения. Такой зазор облегчит процесс установки и демонтажа. По высоте вспомогательный элемент должен совпасть с аналогичным арочным параметром и не оказаться слишком низким, чтобы от нагрузочного воздействия кладка свода из кирпича не просела. Толщину шаблона делаем оптимальной – двадцать сантиметров. Слишком тяжелый элемент усложнит рабочий процесс.

Делаем шаблон

Разберемся, как делать шаблонную конструкцию. Сначала на листе ДСП выполняется разметка арки. Алгоритм действий следующий:

• наносится осевая линия;
• симметрично ей выводятся проемные границы;
• на оси откладывается верхняя арочная точка;
• от нее вниз отмеряется высота конструкции, проводится перпендикуляр осевой линии;
• места пересечения линии с боковыми отметками проема отмечаются;
• снова возвращаемся к верхней точке и откладываем вниз отрезок, длина которого равна дуговому радиусу. В полученной центральной точке устанавливаем стержень, привязываем проволоку, длиной соответствующую радиусу. На ее втором конце фиксируем карандаш, соединяем три найденных точки.

Прежде, чем приступить к выпиливанию, от нижних точек арки вниз отмеряем по десять сантиметров, чтобы увеличить деталь. Первое кружало можно вырезать.

Разметка второго выполняется просто – подготовленная деталь принимается за выкройку, накладывается на ДСП и обводится по контуру. Крепежные бруски длиной должны соответствовать шаблонной толщине.

Все элементы скручиваются саморезами, сверху по шаблону набивается ДВП, чтобы сгладить неровности.

Установка образца

Прежде, чем начать строить арку из кирпича в квартире своими руками, необходимо установить шаблон. Под его края выставляются подпорные элементы из доски в 20 мм толщиной. Для надежной фиксации опоры соединяются распорной доской.

Сверху выставляется шаблон, с краями фасонной поверхности он должен располагаться заподлицо.

Не стоит делать слишком выступающую арку – от осадков и температурных перепадов во время эксплуатации она станет разрушаться. Оптимальное решение – выступ в шесть сантиметров. В противном случае придется устраивать дополнительную защиту из металла или плиточного материала.

Подготовительные мероприятия

Перед тем, как построить арку, выводим опорные колонны, на которые в последующем и будет опираться наша конструкция. Если пролетный участок более одного метра, кладка колонн выводится в два кирпичных камня, так как от длины пролета зависит параметр высоты, от которой на колонны будут передаваться нагрузочные воздействия. В случае слабых опор, они вес арки не выдержат.

Выкладку опорных колонн ведут симметрично. Растворная смесь должна быть максимально густой, чтобы кладочные ряды не расползались. Чтобы соблюдать симметрию, по уровню натягивается шнур, который после выведения очередного ряда приподнимается на соответствующую высоту.

Технология кладки

Переходим к вопросу, как сделать арку из кирпича. Основное, что необходимо помнить при ведении кладочных работ, заключается в единовременном их выполнении.

Перерывы делать не рекомендуется, потому что разница в высыхании кладочного раствора способствует его разрушению.

Дело в том, что цементный раствор сохнет быстро, создавая определенное давление на камни, словно «растягивая» их. Это значит, что после вынужденного прерывания работы в точке остановки образуются трещины.

Опытные мастера рекомендуют перед выведением кладки по шаблону устроить разметку, чтобы соблюсти симметрию и ровность рядов. На самом деле это абсолютно лишняя работа, потому что кладка все равно получается ровной, даже у малоопытного каменщика.

Основное требование – выкладку кирпича вести с обеих сторон одновременно.

В конечном итоге камни сойдутся в верхней точке, и вам останется только установить последний, исполняющий функции «замка».

Установить клиновидную арку тоже легко, так как технически кладка ничем не отличается. Кирпичный материал аналогичным способом укладывается по шаблону, соединяясь растворной смесью на основе песка и цемента. Швы должны быть ровными, обычными. Арка выводится с двух опор одновременно, кирпичи укладываются попарно. Следите за тем, чтобы расходящийся уклон камней в верхней точке составлял четыре – пять градусов. Это значит, что очередной кирпич устанавливается по отношению к предыдущему с небольшим наклоном. Для устройства правильного уклона требуется определенная сноровка – мастер должен «чувствовать» необходимый угол.

Укладка полной или лучковой арок имеют отличия. Растворную смесь укладывают клинообразно, верхний шов делается более толстым по сравнению с обычным. Последующий ряд выводится аналогичным способом, для соблюдения симметрии используют шнур. При устройстве такой конструкции шовные участки расшиваются в обязательном порядке, поверхность кирпичного камня периодически очищается от остатков раствора. Заключительный этап – демонтаж шаблонного элемента.

Рекомендации

Если не принять во внимание определенные особенности арок, ваша конструкция просто лопнет. Перед тем, как выложить арку, следует учесть некоторые факторы:

• при достаточно большой ширине проемного участка арку устраивают на значительной высоте. Если не соблюсти пропорциональное соотношение параметров высоты и ширины, на конструкции образуются трещины;
• аналогичный результат возможен при использовании металлического основания, которое не позволит арочному перекрытию выполнить естественную усадку;
• в том случае, если шаблон не демонтируется достаточно долго, вся конструкция способна развалиться. Явление редкое, но лучше арку укрывать полиэтиленом, пока шаблонная доска не демонтирована;
• трещины в арочных проемах могут образоваться из-за низкокачественной фундаментной основы;
• строительство арки следует завершить в течение одного – двух дней, соблюдая все технологические приемы и пользуясь только качественными стройматериалами.

Заключение

Арка в интерьере – решение распространенное. Облицевать конструкцию можно декоративными штукатурными растворами, но, если арка исполнена аккуратно, поверхность кирпича просто покрывается лаком.

как ее сделать без помощи профессионалов

Арки были популярны во все времена. Они представляют собой архитектурные криволинейные конструкции, которые соединяют две опоры. Арки всегда несут большую декоративную нагрузку, поэтому широко применяются для украшения фасадов и оформления интерьеров, как жилых помещений, так и зданий общественного назначения.

Арку из кирпича может построить каждый домашний мастер, который обладает определенными навыками выполнения строительных работ.

Разнообразие кирпичных арок

Кирпичные арки по способу их строительства можно разделить на следующие виды:

• Полные арки. Отличаются традиционной полукруглой конструкцией. Их высота равняется радиусу.
• Клинчатые. Клиновидная конструкция фиксируемая «замком» из кирпичей.
• Лучковые или неполные. Конструкция представляет собой дугу, высота которой значительно меньше радиуса.

Несмотря на то, что каждый вид арок имеет свои достоинства и недостатки, процесс выкладывания различных конструкций существенно не отличается.

Последовательность работ при формировании арок

Кладка арки любого вида проводится равномерно по направлению к «замковому» кирпичу, который устанавливается в последнюю очередь. При этом замок должен формироваться точно посередине арки.

Процесс обустройства кирпичной арки состоит из следующих этапов:

• Разработка шаблона свода и его изготовление;
• Установка шаблона;
• Непосредственно выкладка конструкции;
• Обжатие и фиксация арки;
• Снятие шаблона;
• Заключительные отделочные работы.

Для проведения работ по обустройству арки понадобятся следующие инструменты:

• Мастерок, который будет использоваться для работы с раствором;
• Лопата-ковш для подачи раствора;
• Строительный уровень, отвесы, правило и треугольник для контроля качества укладки кирпичей;
• Небольшой молоток-кирка;
• Рулетка для проведения замеров;
• Лопата для приготовления раствора;
• Крученый шнур.

На первом этапе строительства создается шаблон, который, по своей сути, является опалубкой, используемой для создания арочной конструкции. Для этого используются деревянные брусья и листы ДСП. К процессу создания шаблона следует отнестись с полной ответственностью, так как от правильных расчетов его конструкции в значительной степени зависит внешний вид арки и ее качество.

Значение ширины шаблона равняется значению ширины проема уменьшенному на 5 мм. Чаще всего кирпичные арки устанавливаются при ширине проема не превышающей 2 метров. Высота шаблона принимается равной высоте обустраиваемой арочной конструкции. Важно подобрать высоту таким образом, чтобы в верхней части укладывался последний замковый целый кирпич. Для справки: высота одного кирпичного ряда со швом равняется приблизительно 72 миллиметра.

На листе ДСП отмечается центр арки конструкции, а также ее нижние и верхние точки и точки, которые соединяются в виде дуги. Затем вырезается непосредственно шаблон, который состоит из пары кружал, соединенных между собой при помощи брусов и саморезов. Расстояние между кружалами соответствует толщине стен. Для удобства выкладки кирпичей сверху шаблонная конструкция покрывается отдельными листами ДВП, вырезанными по соответствующим размерам.

Перед началом выкладки арки кирпичом шаблон зажимается по обеим сторонам проема предварительно установленными штрабами. Снизу необходимо предусмотреть специальные подпорки. Выкладывать арочную конструкцию рекомендуется одновременно с обеих сторон. Кирпичи должны укладываться как можно плотнее. Последним укладывается замковый кирпич по центру арки. Он должен плотно забиваться в создаваемую арку, таким образом, фиксируя всю конструкцию.

После зажатия арки шаблон можно сразу удалить и выполнить зачистку поверхности. Если же это не сделать сразу, то возникнут трудности с удалением остатков раствора с поверхности арки. Для придания аккуратности конструкции следует аккуратно выровнять все швы.

Для строительства арочных конструкций чаще всего используется клиновый кирпич. Основной его особенностью является трапециевидная форма, благодаря которой обеспечивается более надежная фиксация арочной конструкции. Данный строительный материал реализуется многими специализированными торгово-производственными предприятиями. Но при желании можно сделать клиновый кирпич самостоятельно, обтесав обычный кирпич до требуемой формы.

Для строительства арок используются специальные растворы. Причем их выбор зависит от места использования арочной конструкции. Например, для печных или каминных арок в состав раствора включается глина и шамотный песок с содержанием мелкого гравия, который просеивается через сито, имеющее ячейки диаметром не более 8 мм.

Разрабатывая конструкцию арки, следует помнить, что:

• При обустройстве арки в широком проеме недостаточная высота арочной конструкции приводит к неравномерному распределению нагрузок, что влечет за собой появление трещин.
• Растрескивание поверхности арочной конструкции может вызвать неравномерная усадка, появление которой обусловлено применением металлических уголков при создании шаблона.
• Несвоевременное снятие шаблона приводит к тому, что используемая древесина впитывает излишки влаги и разбухает, вызывая избыточные напряжения в кирпичной кладке.
• Некачественно обустроенный фундамент может стать причиной возникновения трещин, вследствие смещения арочной конструкции.

Как выложить арку из кирпича

Нередко можно увидеть арочные конструкции на окнах, дверных проёмах или между несколькими вертикальными колоннами. У многих этот элемент ассоциируется с Древней Грецией или византийской культурой, однако, это не совсем верно. Наши славянские предки уже давно знали, как выложить арку из кирпича или камня и активно этим пользовались.

Такие элементы можно встретить практически во всех строениях, начиная от обычных печей для приготовления пищи и заканчивая грандиозными арочными сводами царских светлиц и храмов. Арка во все времена служила элементом декоративного украшения любой конструкции.

Кирпичная арка – отличное украшение любого интерьера

В современном строительстве этот декоративный элемент не утратил своей актуальности и применяется повсюду. С технической точки зрения, арочное перекрытие представляет собой криволинейную перемычку, которая устанавливается над двумя опорными конструкциями или над дверными и оконными проёмами как с внутренней, так и с наружной части помещения. Для того чтобы соорудить подобный элемент своими руками, совсем необязательно иметь специальные технические навыки, достаточно изучить технологию её возведения и заранее приготовить необходимый инструмент и используемый материал.

Основные виды арок из кирпича

Перед тем как сделать арку из кирпича собственными силами, необходимо узнать какие их виды существуют и на основании полученных сведений принимать решение. Сама конструкция основана на системе бокового распора, то есть правильно уложенные кирпичи в результате сами себя поддерживают и не нуждаются в дополнительных укреплениях. В современном строительстве все арки условно разделяют на три основных типа:

После того как вы окончательно определились с типом будущей конструкции, необходимо приготовить инструмент и расходные материалы. Каждая из перечисленных конструкций имеет свои положительные особенности и недостатки, которые основаны на сложности изготовления, технологии изготовления и временных затратах, однако последовательность выполняемых действий у всех практически одинакова.

Инструменты и материалы

На первом этапе подсчитываем количество требуемого материала и готовим необходимый инструмент. Для качественного и быстрого изготовления вам потребуются:

Из расходных материалов приготовьте заранее:

• цементный раствор для кладки;
• кирпич в нужном количестве;
• деревянные брусья для изготовления несущего каркаса;
• листы ДСП для изготовления окружности;
• саморезы или обычные гвозди для крепления всех элементов каркаса.

В зависимости от выбранного типа арки или её конструктивных особенностей список инструментов и материалов может дополняться.

Последовательность действий

Вся процедура сооружения арочной конструкции зависит от выбранного типа арки и ваших индивидуальных возможностей. Перед тем как сделать кирпичную арку, необходимо четко разделить производственный процесс на несколько основных этапов:

• проектирование и сооружение арочного шаблона;
• монтаж шаблона на место предполагаемой арки;
• укладка кирпича относительно выбранного типа конструкции;
• закрепление конструкции;
• демонтаж деревянного шаблона;
• декоративная отделка поверхности арки.

Шаблон для будущей конструкции изготавливают из деревянных брусьев и листов ДСП. Этому элементу стоит уделить особое внимание, поскольку от качества его изготовления и прочности зависит внешний вид арочной конструкции. Брусья используют в качестве несущего каркаса, а из листов ДСП вырезают окружность необходимой формы.

При изготовлении шаблона важно учитывать возможность его свободного демонтажа и повторного использования после укладки кирпича. Для этого сам шаблон нужно делать немного меньше размера проёма, поскольку под воздействием влаги дерево может разбухнуть и его демонтаж существенно усложнится.

Конструкция кирпичной арки имеет свои особенности

Перед тем как построить арку из кирпича, на листы из ДСП переносят разметку будущей конструкции. Для этого на листе отмечают нижние и верхние точки предполагаемой конструкции, затем карандашом или маркером соединяют их вместе в виде полукруга.

По имеющейся разметке вырезают две окружности, используя пилу или лобзик, затем скрепляют их между собой при помощи деревянных брусьев так, чтобы получилась необходимая вам арка в полноразмерную величину. Изготовленный шаблон устанавливают в дверной или оконный проём, затем фиксируют на нужном месте, используя опоры из брусьев, таким образом, чтоб после снятия опор его можно было легко демонтировать.

Перед тем как положить арку из кирпича, необходимо по краям дверного или оконного проёма смонтировать специальные штробы. Они позволят зажать конструкцию замком и не дадут кладке разойтись в разные стороны. Укладка кирпича начинается от проёма к центру арочной конструкции и делать это нужно одновременно с обеих сторон. Для того чтоб давление на шаблон было равномерным и кладка сошлась точно по центру верхней точки.

Видео о том, как выложить арку из кирпича:

После того как кирпич уложен на место, завершающим этапом идёт установка замка. Замком называют самый последний верхний кирпич, который устанавливается точно по центру и забивается с усилием. Таким образом, он распирает конструкцию, и арка становится фиксированным цельным элементом.

После того как замок установлен, необходимо демонтировать шаблон и провести окончательную доработку конструкции. Под доработкой подразумевают удаление лишних частей раствора и выравнивание швов, придавая арке красивый вид.

Распространённые ошибки при создании арочных конструкций

Вначале необходимо провести точные расчеты будущей конструкции и изучить технологию возведения для того, чтобы избежать полного или частичного разрушения. Из наиболее часто допускаемых ошибок можно отметить следующие:

Заключение

Освоив технологический процесс создания арки самостоятельно, вы можете вносить различные декоративные изменения в конструкцию и украшать ваше жилище по своему вкусу. Подобное сооружение придаст зданию элегантности и выгодно подчеркнёт те элементы строения, в которых имеется арка.

Кирпичная арка своими руками

Арка – это криволинейная перемычка, служащая архитектурным элементом проема стены или пролета между опорами. Боковой распор сводчатой конструкции обеспечивает ее прочность. Кирпичные арки различаются по видам:

• лучковые арки – кладка кирпичей в них производится по направляющей в виде усеченной дуги;
• клинчатые арки – кирпичи укладываются клином с устройством фиксирующего «замка»;
• полные арки – кирпичная кладка выполняется полукругом и имеет высоту в 1/2 ширины проема.

Несмотря на различные способы кладки штучного камня, последовательность и общий принцип работ по изготовлению таких арок особо не отличаются. При наличии опыта в строительном деле любую из них можно выложить своими руками.

Материалы для кладки

При монтаже арок используются трапециевидные клиновые кирпичи. Форма таких материалов позволяет надежно фиксировать конструкцию свода. Клиновые кирпичи можно купить в магазине строительных материалов или изготовить самостоятельно путем механической обработки обычных изделий до придания им нужной формы.

В качестве вяжущего материала для кирпичной кладки арок применяется цементно-песчаный раствор или специальные его виды. Например, для оформления своими руками очагов печей или каминов, раствор готовится из глины с добавками мелкого гравия фракцией менее 8мм и шамотного песка.

Облицовка выложенных арок часто выполняется с использованием декоративного камня. Этот отделочный материал удобен, отлично вписывается в интерьер практически любого помещения, придавая ему солидность.

Изготовление кирпичной арки

На технологию изготовления своими руками кирпичной арки влияет выбор ее вида и конструктивных особенностей. Процесс монтажа свода состоит из нескольких этапов:

• расчет и изготовление арочного шаблона;
• установка шаблона в проеме или между опорными столбами;
• кирпичная кладка свода;
• обжатие и закрепление готовой конструкции;
• разборка шаблона;
• отделка арки.

Каждый из этих этапов строительства требует внимательного исполнения. Поэтому рассмотрим их подробнее.

Изготовление арочного шаблона

Кладка арки из кирпича выполняется с применением специального шаблона, который повторяет контур будущего проема. Кроме формообразующей, арочный шаблон выполняет несущую функцию в процессе основной работы. Поэтому важно точно рассчитать и изготовить этот вспомогательный элемент своими руками. При его расчете нужно учитывать, что высота подъема арки должна соответствовать ее радиусу округления и быть равной 1/2 ширины проема.

Материалом для изготовления шаблона служат доски и листы древесно-стружечных плит (ДСП). На листе ДСП карандашом намечается центр конструкции арки, ее нижние и верхние точки. Потом их нужно соединить дугой до получения усеченного полукруга. По выполненной разметке выпиливаются два кружала, основания которых прибиваются по длинным торцам доски. Длина отрезка доски должна соответствовать ширине проема, а ее поперечный размер – толщине будущей арки. К дугообразной части кружал, начиная с основания конструкции, прибивается полоса оргалита т.6мм, на которой будет производиться кирпичная кладка. Шаблон готов.

Установка шаблона

Установка изготовленного своими руками шаблона выполняется при помощи боковых подпорок. Они изготавливаются из досок и устанавливаются с внутренней стороны проема, затем распираются между собой брусьями нужной длины или другими досками. Затем на верхний торец подпорок устанавливается шаблон.

Для правильного размещения на нем камня кладки нужно сделать разметку. Для этого на середину шаблона устанавливается кирпич. Затем раздвигается циркуль на ширину равную толщине кирпича плюс 0,5см толщины шва кладки. От уложенного кирпича откладываются зафиксированные расстояния по кромке шаблона с нанесением отметок. Это нужно проделать по обеим сторонам шаблона.

Выполнение кладки арки

Арочная кладка ведется равномерно с двух сторон шаблона, передвигаясь постепенно к его середине. Положение каждого уложенного камня должно соответствовать своей отметке. Нанесение раствора на постель кирпича должно быть клинообразным – это улучшит фиксацию материалов. Швы кладки не должны расширяться на величину более 25мм. После завершения основной работы в середине арки вертикально устанавливается замковый кирпич. Он плотно забивается и фиксирует всю конструкцию.

Правильность кладки и направления радиальных швов проверяются по разметке и шнуру, конец которого привязывается к гвоздю, забитому в центре опорной части шаблона.

Опалубку можно удалять через 2-3недели, на этот срок влияют температура воздуха и качество кладочного раствора. Чтобы извлечь шаблон необходимо удалить распорки и опорные доски, а после этого аккуратно опустить его вниз.

Отделка арки

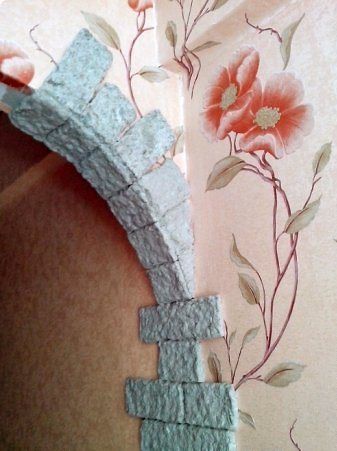

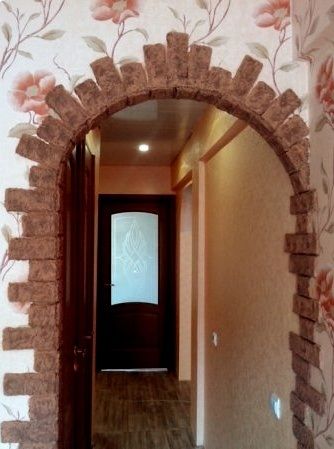

Впечатляющий результат можно получить при отделке кирпичной арки своими руками с использованием декоративного камня. Для этого процесса применяются его узкие пластины – так проще крепить их на арочных закруглениях. Порядок дальнейших действий таков:

1. Поверхность арки зачищается вместе с частью примыкающих стен и обрабатывается грунтовкой. При гладких поверхностях на них делаются насечки.
2. Готовится раствор, состоящий из клея, песка и извести. Его состав может меняться в зависимости от вида декоративного камня.
3. Обычно, кроме арки, подвергаются облицовке прилегающие части стен. Первый ряд камня укладывается снизу на стыках арки и стены.
4. Укладка следующего ряда камня тоже начинается снизу, но крайний камень должен в нем немного выступать за стык. Все остальные камни укладываются внахлест.
5. Элементы отделки закругленных краев арки предварительно обрезаются по дуге при помощи строительного ножа и плоскогубцев.
6. Внутренняя часть арки облицовывается элементами декоративного камня также их укладкой внахлест.
7. После отделки образовавшиеся швы заделываются специальным раствором, который наносится шпателем.

Кирпичные арки могут исполняться своими руками в различных стилях, но кладка любого из них придаст вашему жилью оригинальный вид и великолепную атмосферу.

Арка из кирпича своими руками

Каждый, кто проходит мимо здания с арочными кирпичными сводами, невольно представляет себе античную римскую или древнегреческую архитектуру. На протяжение тысячелетий этот тип кирпичной кладки остается востребованным, так как придает зданию более грациозный вид. Глядя на объекты с арками, мы начинаем ломать голову, как удается так закрепить кирпичи, что они не падают нам на голову. Между тем, арка из кирпича своими руками может быть выложена, если ознакомиться с технологией ее кладки.

Кирпичные арки на входе в здание являются прекрасными элементами декора

Что такое арка и от куда она взялась?

Кладка полукруглых арок основана на действии сжимающих кирпич сил. На каждый отдельно взятый кирпичик действуют три силы: сила тяжести и две сжимающие с боков, направленные под определенным углом. Так вот сумма модулей боковых сил гораздо больше силы тяжести, что заставляет кирпич висеть и не падать. Растягивающие и изгибающие силы для арки не приемлемы, так как угол их приложения не способствует стабильности конструкции, и происходит разрушение. По этой причине сделать арку на очень узком пролете будет проблематично.

Выражения “арочный свод”, “арки из кирпича” у многих людей ассоциируются с древней Грецией, Римом или Византией. Это и не удивительно, ведь, искусство сооружения кирпичных зданий пришло на Русь именно из Византии. Наши предки-славяне прекрасно знали, как можно сложить арку. Достаточно представить себе хотя бы обычную русскую печь или национальный украинский погреб — льох. Арку можно встретить и на Киевских Золотых воротах, и на фасадах старинных, церквей и зданий. Так что умение сооружать арочную кладку сидит в нас на генетическом уровне. Давайте же пошагово разберемся, как сделать арку из кирпича.

Разновидности арок по типу укладки кирпичей

Арка – это полукруглая перемычка, которая соединяет две вертикально стоящие опоры. Существует много разнообразных арочных форм, сильно отличающихся внешне, но далеко не каждую из них можно сложить из кирпича, особенно если вы хотите построить объект своими руками. Традиции арочного кирпичного строительства зачастую используют только три разновидности арок:

• Обычная или полная арка – при ее сооружении арочный свод делают равным половине диаметра круга. Самая простая разновидность арки, которую вполне могут сделать своими руками любители мастерить.
• Клинчатая или прямоугольная – арочный свод делают равным радиусу круга. Внешне она похожа на букву “П”. Это самая сложная арочная форма для устройства из кирпича. Если она будет сложена не имеющим опыта любителем, то вероятнее всего просто развалится.
• Лучковая арка, которую называют еще усеченной или неполной имеет низкий свод по размеру меньше диаметра окружности. Эта форма является промежуточной между двумя предыдущими, как внешне, так и по сложности устройства.

В зависимости от выбранного типа арки отличается и допустимое расстояние между ее опорными колоннами. У полной арки колонны допустимо расставлять на расстояние до 2,5 м, у лучковой – до 1,5 м, а у клинчатой – не более 1 м. Эти цифры нужно хорошо помнить любителям все делать своими руками с небольшим профессиональным уровнем.

Разновидности арочных кладок

Подготовка к строительству

В первую очередь необходимо произвести кладку обеих опорных колонн. На них в дальнейшем будет опираться арка. Если ее пролет будет больше 1 метра, то делать колонны следует в два кирпича, ведь от длины этого пролета зависит высота арки, от которой в, в свою очередь, боковая нагрузка на эти самые колонны. Если они будут слабые, то не выдержат массы арки. Кладка опорных колонн производится симметрично. То есть, уложив ряд на одной колонне, нужно по уровню укладывать ряд и на второй. Так делается до самого верха. Цементный раствор для арочной кладки необходимо сделать несколько гуще, чем всегда, так как жидкий раствор не в состоянии удержать ее, и кладка может расползаться. Для симметричности кладок обеих колонн, удобнее всего натягивать шнур по уровню, поднимая его после каждого ряда на необходимую высоту.

Самая ответственная, но не очень сложная работа – это изготовить деревянный шаблон. Он нужен для укладки на него кирпичей свода, чтобы образовалась полукруглая форма и для временного удержания арки до полного высыхания раствора.

Схема установки полукруглой деревянной формы – кружала

Сделать деревянный шаблон своими руками не сложно. Для этой цели нужно из 20 миллиметровой ДСП выпилить два полукруга требуемого диаметра. Кроме того, потребуется обрезок доски шириной равной или чуть большей длины стандартного кирпича. Доску прибивают гвоздями к основанию изготовленных ранее полукругов. Длина доски и диаметр полукругов должны быть равны расстоянию между опорными колоннами. Полукруги из ДСП по всей окружности скрепляют брусками из дерева одинаковой длины равной ширине доски. Получится, что расстояние между полукругами тоже будет равняться ширине этой доски. Затем необходимо к окружностям обоих полукругов прибить стальную полоску толщиной 6-8 мм. Все — шаблон готов.

Деревянный шаблон для сооружения кирпичной арки

Приготовленный шаблон необходимо установить на опорные столбы. Для этого придется сделать под него деревянные либо металлические подпорки, имеющие диаметр 8-10 см. По высоте они должны сравняться с высотой опорных колонн. Данные подпорки нужно подставить между двумя опорными колоннами с их внутренней стороны и жестко закрепить деревянными распорками. Готовый шаблон устанавливается на них сверху.

Если делать деревянный шаблон самостоятельно, необходимо помнить, что на каждые полметра этого шаблона должна приходиться минимум одна распорка. Следовательно, при длине арки в 1 м, помимо распорок, которые имеются по краям шаблона, требуется установить еще одну в самом центре. Если же длина арки уже 1,5 м, то придется добавить 2 подпорки и т.д. Они нужны, чтобы тяжелая сырая кирпичная кладка под действием силы тяжести не прогнула шаблон.

Для строительства арки нам понадобятся: пила-ножовка, молоток, мастерок, уровень, расшивка, шнур.

Техника кладки арок из кирпича

Самое главное, о чем нужно помнить при выполнении кладки арки, это то, что закончить ее нужно в один прием. Останавливаться нельзя, так как различная степень высыхания раствора приведет к ее разрушению. Физический смысл этого следующий: цементный раствор схватывается достаточно быстро и создает некоторое давление на кирпич, как бы “растягивая” его. Поэтому, если сделать слишком большой перерыв в сооружении арки, то места, с которых была возобновлена кладка после перерыва, потрескаются.

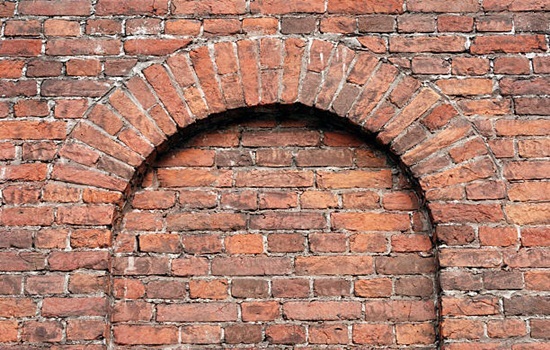

Кладка обычной арки

Некоторые строители советуют перед началом кладки кирпича сделать на шаблоне определенную разметку, чтобы кладка была абсолютно ровной и симметричной. В действительности это совсем не обязательно, ведь она итак получится нормально, даже если ее будет делать неопытный каменщик. Главное, чтобы кирпичи укладывались одновременно с обеих сторон. Это приведет к тому, что в конце концов кладка дойдет до верха, где останется только вставить последний вертикальный кирпич, который выполнит роль замка.

Построить так называемую клинчатую арку тоже несложно, ведь техника укладки кирпича совершенно не отличается от обычной. Точно так же кирпичи устанавливают на шаблон, скрепляя между собой цементным раствором. Швы делают обычные, ровные. Осуществляется кладка с двух сторон путем попарной укладки кирпичей. При этом, расходящийся наклон кирпича сверху равняется 4-5 градусам. Это значит, что каждый следующий кирпич необходимо немного наклонять по отношению к предыдущему. В середине кладка скрепляется замком из клинообразного кирпича. Чтобы правильно «почувствовать» уклон, надо иметь некоторый опыт. Поэтому новичкам не советуют начинать строительство арок с такого типа.

Кладка полной и лучковой кирпичной арки отличается от обычной тем, что раствор в ней нужно класть клинообразно, а шов сверху делать гораздо толще обычного. Укладка последующего ряда производится аналогичным способом, что и нижнего. Чтобы соблюсти симметричность — можно использовать шнур. В данном случае обязательно надо делать расшивку швов, а кроме того, косметическую очистку поверхности кладки. Для этого кирпичи обтирают сначала сухой, после чего влажной кистью. Последним этапом является удаление шаблона после полного затвердевания раствора.

Если вы являетесь любителем своими руками мастерить что-то красивое и оригинальное, обладаете хотя бы начальными навыками каменщика и пониманием процесса укладки кирпича — сделайте это архитектурное чудо. Вам будет что показать своим друзьям, которые скажут: “Как же это красиво! Словно попали в древнегреческий или римский город!”.

Арка в доме. Имитация кирпича

Сегодняшний мастер-класс расскажет вам о том, как сделать декор арки в доме в виде кирпича при помощи техники папье-маше. Поверьте, имитацию от настоящего просто не отличить! Поэтому, чтобы не терять времени, переходим к работе, и уже в конце вы сможете любоваться такой красотой.

Для начала давайте определимся со списком материалов, которые вам понадобятся:
— картонные упаковки для яиц и коробки от бытовой техники,
— клей Бустилат (можно густой ПВА),
— крахмал,
— сетка москитная или для стирки белья,
— прямоугольная форма по размеру кирпича,
— кисточки для краски и для клея,
— таз или ведро,
— резиновые перчатки.

1. Берете картон, рвете на кусочки и заливаете кипятком, чтобы он размягчился. Желательно воду подливать несколько раз. Когда пройдет два часа и вода остынет, берете своими руками и начинаете измельчать кусочки картона примерно до одинакового размера. Если у вас есть строительный миксер, можете измельчать при помощи него. На одну партию «кирпичей» вышло примерно вот столько сырья. Рис. 2

2. После того, как кашица будет готова, накладываете ее в сетку и хорошо отжимаете. Поверьте, никакого пресса здесь не нужно, руками все отлично получается. Рис 3

3. Комки, которые у вас получились в результате отжима, опять нужно разорвать на более мелкие. Рвите до такой степени, чтобы получилась текстура природного камня. Поэтому не перестарайтесь. Теперь в дело входит крахмал. Берете две столовые ложки крахмала и разводите в 0,5 стакана воды. Теперь эту смесь нужно вылить в кастрюлю с 1 л кипящей воды и варить клейстер. Теперь пересыпайте бумажную крошку в ведро и начинайте понемногу вливать туда же сваренный клейстер. Запомните, кусочки картона должны быть слегка смоченные, а не залитые. Поэтому делайте все постепенно и не спеша.

4. В массу добавляете 3 ст. ложки бустилата и перемешиваете все тщательно руками. У вас должен получиться «фарш», который не рассыпается, не растекается, и при сжимании в кулак, с него не течет сок.

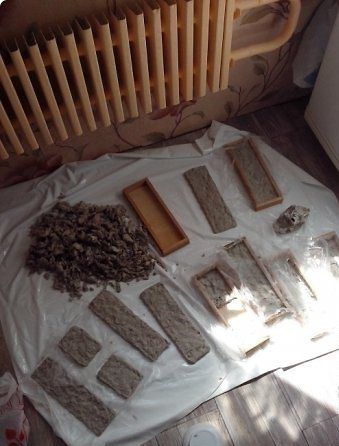

5. Теперь берете прямоугольные формы, застилаете их полиэтиленом и накладываете в них массу папье-маше. При этом нужно хорошо все утрамбовывать при помощи пальцев. Далее вынимаете кирпичик из формы, кладете его «лицом» на свою ладонь, а другой рукой наносите клей на стену. После проделанной процедуры прикладываете кирпичик из папье-маше на стену и прижимаете пальцами по всей площади. Если даже кирпич теряет форму – ничего страшного. Масса податливая, поэтому сразу же придавайте нужную форму вашему кирпичу. Рис. 4

6. В этих кирпичиках есть один нюанс: чем больше в них влаги, тем они больше усядутся. Поэтому и рассчитывайте, какое расстояние может быть между ними после высыхания. Рис. 5

7. Когда все кирпичи хорошо просохнут (это примерно 2-3 дня), приступайте к их покраске. Лично я брала акриловую белую краску для внутренних работ и мешала ее с коричневым и бурым цветами. Старайтесь кистью тщательно промакивать каждый кирпичик, каждую впадинку, чтобы все хорошо закрасилось. В отдельно баночке я еще добавляла к этой краске желтый и оранжевый цвет, а затем полусухой кистью проявляла объем (это видно на верхних двух кирпичах). Рис. 6

В принципе, это все. Получается вот такая старинная кирпичная арка без лишних затрат и усилий. Не бойтесь экспериментировать, делайте с удовольствием и любуйтесь своей работой. Рис. 7
Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Технология кладки арок из кирпича

Оглавление:

• Типы арок из кирпича
• Инструменты и материалы для кладки арки из кирпича
• Подготовительная работа
• Выкладка кирпича для арки
• Частые ошибки в обустройстве арок из кирпича

Всем прекрасно известно, что обустроенный в качестве арки дверной проем выглядит намного интереснее, нежели обычный прямоугольный вход. За счет использования арочных сводов можно прибегнуть к необыкновенным дизайнерским решениям. Одним из таких необычных решений в благоустройстве интерьера может стать кирпичная арка, возведенная своими руками. Этот декоративный элемент, служащий уже не одному поколению архитекторов, великолепно гармонирует с интерьерами старых построек, а также превосходно вписывается в более современные дизайны.

Устройство кирпичной арки.

Однако имейте в виду, что арочные формы в постройке достаточно сложны, поэтому для получения достойного результата следует обладать некоторыми навыками в сфере строительства.

Типы арок из кирпича

Арка это своеобразная перемычка в форме полукруга, которая соединяет между собой две вертикальные опоры. Прочность арка обретает благодаря распределению нагрузки в разные стороны. Как правило, арки используются для украшения дверных и оконных проемов, а также мангалов и печей.

Сейчас наиболее распространенными считаются 3 формы кирпичных сводов:

Типы кирпичных арок.

1. Полная арка. Во время ее постройки полукруг оформляется в половину диаметра. Подобный свод может благоустроить, пожалуй, всякий мастер, обладающий минимальным мастерством.
2. Прямоугольный свод. Такая арка внешне напоминает букву «П». Подобная постройка считается наиболее сложной.
3. Усеченная арка. В таком строении свод делают низким, менее половины диаметра круга, а кирпич ложится по усеченной дуге. В плане трудоемкости и сложности усеченная арка занимает среднее место между клинчатым и обыкновенным сводами.

Кроме всех перечисленных типов кирпичных арок, известны такие своды: модерн обустраивается в форме усеченного конуса, в стиле романтизм прямоугольная арка с закругленными углами, эллипс обычно используется в интерьере постмодерн, портал классическая прямоугольная. Однако каждая из описанных конструкций обладает и собственными достоинствами, и некоторыми недостатками. К примеру, кирпичная арка в готическом стиле предусматривает высоту потолка не менее трех метров. А обустройство эллипсовидного свода нуждается в наличии достаточно большого, лишенного каких-либо проемов и декоративных деталей участка стены.

Вернуться к оглавлению

Инструменты и материалы для кладки арки из кирпича

Приняв решение о возведении определенного типа свода, который будет гармонично сочетаться со стилистикой оформляемого помещения, следует подготовить все нужные строительные материалы и инструменты.

Концепции установки всех арок из кирпича мало чем отличаются друг от друга. Необходимо лишь запастись всеми нужными инструментами и материалами, чтобы построить этот шедевр собственноручно.

Итак, для работы вам понадобится:

Виды арок.

• раствор,
• кружала,
• гвозди и рейки,
• клинья,
• кирпичи,
• метр и уровень,
• молоток и кувалда,
• кельмы,
• чаша для приготовления смеси,
• электролобзик,
• карандаш,
• зубило.

Для того чтобы свод выглядел эстетично, а сама кладка оставалась гладкой и достаточно надежной, применяется клиновой кирпич. Этот материал обладает трапециевидной формой, за счет чего обеспечивает наиболее прочное крепление всей структуры. Клиновый кирпич вы можете найти в строительных магазинах, но если вы все-таки не смогли этого сделать, такой материал возможно сделать и самостоятельно. Для этого у обыкновенного кирпича обтешите боковые стенки с двух боков, доведя его таким образом до необходимых габаритов. Укладывается кирпич с использованием специальных смесей. К примеру, для благоустройства печных арок, как правило, применяется раствор, который включает в свой состав шамотный песок, мелкий гравий и глину. Для выкладки можете воспользоваться также полнотелым кирпичом, бетонными блоками либо природным камнем. При возведении свода старайтесь оставлять минимально возможную толщину швов.

Вернуться к оглавлению

Подготовительная работа

Кладка сводов в каждой ситуации будет индивидуальной, принимая во внимание запланированный вид конструкции, однако при любых обстоятельствах процесс можно подразделить на несколько основных этапов:

Конструкция опалубки арки с использованием кружала и стоек.

• чертеж и выделка арочной дуги,
• установка в проеме шаблона,
• непосредственная выкладка кирпича,
• укрепление свода,
• удаление кружал,
• декоративная облицовка.

Всякую арку необходимо начинать с установки пят, которые подготавливают по шаблону. Поскольку высота свода бывает различной, то и угол пяты изменяется. Нельзя пользоваться одной формой пяты для всех арок. Иногда устраивают упрощенный треугольный свод, выкладывая материал плашмя, после чего продолжают укладку стен, которые будут хорошенько прижимать пяты к нижерасположенным линиям кладки.

В старых зданиях следует дополнительно укрепить фундамент кирпичной арки, потому что добавочные нагрузки на стены способствуют деформации проемов.

Шаблон для будущего свода производится из ДСП и деревянных брусьев по предварительно рассчитанным габаритам. Чем аккуратнее вы сделаете шаблон, тем эстетичнее в итоге будет смотреться арка из кирпича. Иногда, если нужна более устойчивая и прочная конструкция, привычную ДСП сменяют на каркас из арматуры. Такой каркас тоже производится по габаритам свода и соединяется с помощью сварки. Подготовьте шаблон чуть-чуть меньше ширины пролета и вы не столкнетесь с какими-либо трудностями при его демонтаже.

На панели ДСП проведите линию по всей ширине пролета и нанесите крайние точки арки, потом соедините их четко вычерченной дугой. По нарисованным полоскам вырежьте две равных полукруглых детали свода и скрепите их при помощи саморезов и брусков. В результате у вас выйдет шаблон в настоящую величину арки. Затем вмонтируйте его в обустраиваемый проем и зафиксируйте распорками и опорами.

Построение арочной перемычки.

Для более надежной установки с двух сторон проема на нижнем рубеже свода вмонтируйте штрабы, которые зажмут конструкцию и гарантируют ей достаточную крепость. По середине верхней дуги свода осторожно вбейте замковый кирпич, который обеспечит крепление формы. После этого можно приступать к выкладке боковых частей проема, при этом имейте в виду, что число строительных деталей с обеих сторон должно остаться нечетным.

Затем возведите колонны, на которые потом будет помещена опалубка. Строятся они, как правило, из бетона либо кирпича, однако в первую очередь устанавливается фундамент. Для того чтобы линии колонн совпадали между собой, их необходимо выравнивать при помощи шнура. Кроме того, обязательно проверяйте точность и верность расстояния между столбами с помощью предварительно подготовленной доски, которая будет равна необходимой ширине пролета.

Вернуться к оглавлению

Выкладка кирпича для арки

Укладка кирпича для арки.

На зафиксированном заранее шаблоне разметьте линии выкладки кирпича, при этом не забудьте о швах. Укладку следует все время проверять. Для этого можете воспользоваться шнуром, идущим от забитого по центру дуги кирпича, линейкой либо уровнем.

Если вы запланировали обустроить свод из нескольких рядов, то внимательно контролируйте каждый уровень аналогично первому, чтобы не разрушить расположение кирпича.

Укладывайте материал поперечными полосами с обеих сторон от пят к замковому кирпичу. При этом швы должны соответствовать радиусу шаблона. Кроме того, учтите, что шов внизу арки должен быть не меньше 5 мм, а вверху не более 2,5 см. Кладка арок производится с двух сторон свода одновременно. По завершении процесса необходимо уложить подпорочный брус с обоих боков арки. Между округлых деталей из ДСП и брусьев следует располагать специальные клинья, которые пригодятся в процессе выравнивания конструкции. К тому же эти клинья обеспечат впоследствии легкий демонтаж шаблона.

Поперечные и продольные швы непременно заполните раствором целиком. Принимайте во внимание тот факт, что кладка работает и на изгиб, и на сжатие. Если вы забудете об этом нюансе, в итоге арка может разрушиться. Не пытайтесь обивать материал, чтобы вместить его. Если такая нужда возникла, то просто увеличьте слой смеси. Обязательно контролируйте наполнение швов, они должны быть лишены пустот и зазоров.

Если вы желаете предварительно посмотреть на арку, можете выложить кирпичи без раствора на клинья.

Во время укладки материала обязательно следите, чтобы он оставался ровным и с лицевой, и с обратной стороны. Кирпичи нужно правильно совмещать между собой, укладывая четко по нанесенному чертежу. В последнюю очередь размещается замковый камень, который должен располагаться вертикально.

При выкладке арки необходимо соблюдать толщину швов.

Еще раз тщательно проверьте кладку с помощью линейки либо уровня.

Выкладка завершающего ряда нуждается в особенном подходе, поскольку замковый камень должен находиться четко посередине.

После того как раствор затвердеет, его поверхность нужно очистить при помощи сухой кисточки. Прилипшие комки смеси удалите влажной кистью, пока раствор не застыл полностью.

После того как процесс выкладки кирпича будет закончен и раствор засохнет, шаблон можете убирать.

На этом обустройство арочного проема можно считать завершенным.

Вернуться к оглавлению

Частые ошибки в обустройстве арок из кирпича

Верно разработанная и внимательно оформленная кирпичная арка всегда смотрится весьма стильно и неординарно. Такое строение прослужит столько же, сколько и здание, в котором она возведена. Однако для достижения такого результата необходимо принять во внимание некоторые нюансы, чтобы избежать ошибок, которые способны привести к разрушению конструкции:

Построение кирпичных колонн

• неравномерная выкладка, вызванная использованием металлических уголков при изготовлении шаблона, может довести до растрескивания поверхности конструкции,
• на конструкции могут появиться трещины, если выбрана недостаточная высота арки в широком пролете,
• если шаблон демонтировать не вовремя, то в кирпичной кладке может возникнуть избыточное напряжение из-за разбухания применяемой в конструкции древесины,
• предпосылкой образования трещин может стать неумело благоустроенный фундамент.

Для благоустройства арки из кирпича своими руками вам потребуется всего несколько часов. Этот процесс не представляет собой какой-либо особенной сложности, при этом надо обязательно следовать технологиям и рекомендациям. В таком случае кирпичный свод будет не только эстетично смотреться, но и служить много лет. Простой свод нетрудно установить собственноручно, но более затейливые архитектурные формы желательно доверить специалистам.

Своды из кирпича могут быть выполнены в разнообразных стилистиках, которые соответствуют общему дизайну интерьера. Их можно использовать не только в качестве декоративного элемента окон и дверей, но и для украшения других деталей. Кирпичная арка, выложенная собственноручно, станет оригинальным украшением вашего жилья и придаст помещению особый уют.
