Керамическая кран букса для смесителя – Что такое кран-букса для смесителя, и в чем разница между керамической и резиновой деталью, какую лучше купить?

Ремонт кран буксы для смесителя своими руками

Современные вентильные краны и смесители являются довольно надёжными и долговечными устройствами, однако работа в тяжёлых условиях нередко приводит к их неисправностям. Основной причиной поломки является износ деталей кран-буксы — главного узла бытовой запорной арматуры. Хоть это устройство сегодня легко можно найти в торговой сети, спешить тратить деньги не стоит. Кран-букса имеет простую конструкцию, что позволяет отремонтировать смеситель своими силами.

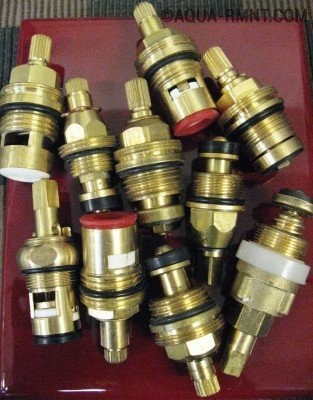

Кран-буксы: особенности устройств и типичные неисправности

Кран-буксой называется самый важный и ответственный узел любого вентильного смесителя, благодаря которому удаётся быстро включать или перекрывать подачу воды. Именно этот нехитрый механизм позволяет регулировать величину протока и тем самым устанавливать нужную нам температуру и напор. Основой запирающего устройства является шток с уплотнительными элементами, установленный внутри металлического корпуса с резьбовой частью.

В зависимости от размера резьбовой части, бывают кран-буксы диаметром 1/2 и 3/8 дюйма

О поломках кран-буксы свидетельствуют следующие неисправности:

• течь из крана при закрытом вентиле;
• утечка воды из-под маховика;
• ослабление силы струи;
• «рывки» и «удары» при включении напора;
• отсутствие фиксации вентиля в крайних положениях.

И если даже кран работает нормально, но после включения напора трубы начинают шуметь и грохотать — в этом также может быть виновата крановая букса.

Разновидности и конструкция запорных устройств

Сегодня рынок сантехнического оборудования предлагает бытовую сантехническую арматуру с кран-буксами двух типов:

• с резиновой манжетой,
• с керамическими вкладышами.

Чтобы понять, с каким именно смесителем вы имеете дело, достаточно отвернуть маховик. Краны первого типа предполагают многократное вращение вентиля, тогда как вторые открываются за половину оборота.

Кран-буксы с резиновым уплотнителем

Устройства с резиновой вставкой называют ещё червячными по причине наличия в них червячной пары. Работает узел с резиновым уплотнителем очень просто. При вращении маховика резьбовая передача перемещает шток с эластичной шайбой, благодаря которой тарелка клапана плотно прижимается к установленному в корпусе смесителя седлу — поток воды прекращается. При отворачивании маховика в другую сторону между деталями клапана появляется зазор, через который жидкость выходит наружу.

Кран-букса работает благодаря червячной передаче и эластичной уплотняющей манжете

Величина протока регулируется шириной щели между тарелкой и седлом. Червячная передача выбрана здесь неслучайно — благодаря ей удаётся достичь перемещения штока на доли миллиметра, что позволяет очень точно установить требуемый напор. Поломки кран-букс с резиновой шайбой чаще всего происходят вследствие износа эластичного уплотнителя. Вторая неисправность чаще всего случается из-за чрезмерных усилий, прикладываемых к маховику, и намного реже — по причине естественного износа резьбовой части. Обычно поломка червячной передачи случается вскоре после выхода из строя резиновой манжеты — для того, чтобы перекрыть кран, приходится с большим усердием вращать вентиль.

Преимущество устройств с резиновым уплотнением в невысокой цене. Кроме того, прохудившуюся прокладку при необходимости можно легко заменить. Что касается недостатков, то он один — рано или поздно, но протечка случится. Всё зависит от плотности и износостойкости резины, из которой изготавливается уплотнительная шайба.

Крановые буксы с керамической парой

Сегодня на смену кран-буксам с резиновой прокладкой пришли запорные узлы с керамическими вставками. Именно благодаря более износостойким деталям такие устройства являются более надёжными и долговечными.

Керамические крановые буксы являются надёжными и долговечными устройствами

В основе конструкции керамической вентильной буксы лежит корпус с неподвижно закреплённым керамическим диском, в котором есть несколько отверстий. Второй износостойкий диск имеет такие же проёмы и установлен на поворотном штоке. Отвернув на пол-оборота вентиль, совмещают отверстия на обеих пластинах и открывают воду. Благодаря тому, что диски плотно прижимаются друг к другу, жидкость проходит только по предназначенному для этого каналу. Чтобы отрегулировать или перекрыть поток, достаточно немного повернуть маховик. При этом отверстия совмещаются частично или взаимно перекрываются.

Достоинства кран-букс с керамическими деталями в их долговечности и удобстве, ведь для включения воды «на полную» не требуется многократное вращение вентиля. Минус — относительно высокая стоимость и чувствительность к наличию примесей. Последний фактор вынуждает устанавливать фильтр очистки воды.

Всё о ремонте керамической кран-буксы для смесителя

Поломки запорных механизмов с керамическими вкладышами случаются по нескольким причинам:

1. Повреждение уплотнительных элементов. Даже в самом современном смесителе для герметизации используются резиновые и силиконовые кольца, которые со временем изнашиваются или теряют эластичность. По этой причине случаются протечки из-под вентиля или течь воды из крана.
2. Попадание частиц мусора между керамическими дисками. Из-за сторонних предметов поверхности рабочих пластин неплотно примыкают друг к другу. В щель проникает вода, поэтому полностью перекрыть кран не удаётся. Если подобную неприятность не устранить вовремя, то на дисках появляются риски и царапины, которые ещё больше усугубляют положение дел.
3. Выработка в паре шток-корпус. Случается из-за естественного износа и происходит нечасто. Эта неисправность неустранима, поэтому придётся заменить кран-буксу в сборе.
4. Износ керамических пластин. Такая поломка случается редко и происходит чаще всего по причине плохого качества водопроводной воды. Для восстановления работоспособности кран-буксы понадобится ремкомплект, в который входят износостойкие диски такого же типа и размера.

Чтобы узнать причину неисправности, смеситель необходимо демонтировать и разобрать. Но перед этим необходимо подготовить инструмент и перекрыть водоснабжение.

Конструкция кран-буксы с керамическими дисками

Прежде чем приступать к работе, следует ознакомиться с конструкцией виновника неприятностей.

Работоспособность керамической кран-буксы обеспечивает пара керамических пластин с отверстиями

Обычный запирающий узел с пластинами из керамики представлен на рисунке и состоит из следующих деталей:

• корпус;
• поворотный шток с уплотнительными кольцами;
• скоба или стопорное кольцо;
• верхний (регулировочный) керамический диск;
• нижний (входной) керамический диск;
• уплотнительная прокладка.

Кроме этого, некоторые модели кран-букс снабжаются шайбами скольжения, шумогасителем и другими деталями, облегчающими эксплуатацию и делающими использование смесителя более комфортным. Для изготовления металлических элементов чаще всего используется латунь, обладающая высокой коррозионной устойчивостью и износостойкостью.

Что понадобится в работе

Для разборки вентиля и замены изношенных деталей понадобятся:

• ключи — газовый и разводной;
• пассатижи;
• набор отвёрток с плоским жалом;
• нож;
• ключ накидной — размер «на 17».

Ещё может понадобиться фум-лента, которую используют для герметизации резьбовых соединений, и консистентная водостойкая смазка. Что касается деталей для ремонта, то заранее подготовить всё необходимое для замены, скорее всего, не получится. Это можно сделать только в том случае, если есть полная уверенность, что ремонтный комплект подойдёт именно для такого крана. В большинстве же случаев определить, что является причиной протечек, можно только после разборки вентиля.

Извлечение запорного механизма

Снятие неисправного узла со смесителя выполняют в следующем порядке:

1. Демонтируют маховик вентиля. Чаще всего стопорный винт, которым эта деталь удерживается на штоке, спрятан под пластиковой декоративной заглушкой. Чтобы до него добраться, необходимо извлечь пробку, поддевая её ножом. Винт выворачивают полностью, после чего снимают маховик. Иногда эта деталь устанавливается с небольшим натягом, поэтому может понадобиться небольшое усилие.

   Маховик вентильной буксы крепится винтом, скрытым за пластиковой заглушкой

2. Используя разводной или газовый ключ, откручивают декоративную накладку крана (фартук), которая закрывает доступ к вентилю. Нередко в местах резьбовых соединений образуется окись, препятствующая разборке. Если приложенной силы недостаточно, то детали можно нагреть при помощи строительного фена или отмочить резьбу, воспользовавшись уксусом.

   Декоративную гайку снимают с предельной осторожностью, иначе можно оставить царапины на её блестящей поверхности




   Чтобы не повредить декоративный фартук при отворачивании, следует обернуть деталь куском плотной ткани. Подобная прокладка между ключом и деталью убережёт блестящую никелированную поверхность крана от царапин.

3. Получив доступ к буксе, её снимают. Для этого используют разводной ключ, которым устройство выкручивают в направлении, противоположном движению часовой стрелки.

   Для снятия кран-буксы используют разводной ключ

После демонтажа все резьбовые части смесителя прочищают щёткой по металлу и промывают. После этого приступают к осмотру и выявлению неисправных деталей. Если устройство отремонтировать невозможно, то принимают решение о полной замене вентиля. Сборка проводится в обратном порядке, с деликатной затяжкой. Лучше всего кран-буксу по максимуму завернуть руками, а затяжку ключом начинать, немного отвернув кран подачи воды. Как только течь из-под вентиля прекратится, монтаж считают завершённым. При этом прокладка сжимается не до конца, поэтому при необходимости появляется возможность подтянуть соединение повторно.

Чтобы предотвратить образование накипи на резьбовых частях, их защищают при помощи консистентной водостойкой смазки. Это позволит легко разобрать кран в следующий раз.

Ремонт вентиля

Как и в кран-буксах с уплотнительными манжетами, в устройствах с керамическими вставками используется несколько типов прокладок. В большинстве случаев протечки случаются именно по причине их износа.

Замена прокладки в седле крана

Установленное на корпус вентильной части кольцо из плотной резины необходимо для герметизации кран-буксы. Со временем эта прокладка «садится» или теряет эластичность, что приводит к протечке. В отдельных случаях потеря герметичности связана со стопорным кольцом, удерживающим прокладку. Под действием влаги оно разрушается и повреждает резиновый элемент. В любом случае повреждённые части придётся заменить.

Прокладка в седле крана служит для устранения течи между кран-буксой и корпусом смесителя

Разборка запорного устройства не понадобится, достаточно только вытащить его из седла. Прежде чем поставить новую прокладку на место, её следует покрыть тонким слоем водостойкой смазки. Если же подходящего уплотняющего элемента под рукой не оказалось, то временно решить проблему поможет сантехнический силиконовый герметик. Его наносят тонким слоем на старую прокладку и дают подсохнуть.

После разборки смесителя следует внимательно осмотреть седло крана. Причиной потери герметичности могут служить трещины или большие раковины на корпусе вентиля — в этом случае простой заменой прокладки не обойтись, придётся менять смеситель в сборе.

Замена прижимной шайбы

Второй прокладкой, которая изготавливается из таких материалов, как фторопласт, полипропилен или капролон, компенсируются возможные зазоры между керамическими пластинами. В процессе работы прижимная шайба подвергается постоянным нагрузкам, которые способствуют её износу. В результате деталь истончается и не может прижимать перепускные элементы с прежним усилием, что приводит к появлению зазора, и, как следствие, просачиванию воды.

Фторопластовая шайба устраняет зазор между керамическими пластинами

Чтобы заменить повреждённую деталь, кран-буксу необходимо разобрать. Для этого удаляют стопорное кольцо, вынимают шток из корпуса и демонтируют пластиковую шайбу и износостойкие пластины. Перед сборкой поверхность деталей очищают и покрывают тонким слоем консистентной смазки.

Для фиксации штока в корпусе вентильной буксы используется стопорное кольцо или пружинная скоба

Если новую шайбу такого же размера найти не удалось, то для устранения неисправности наращивают толщину старой детали. Для этого на её поверхность наклеивают слой изоленты или подкладывают прокладку, вырезанную из прозрачной пластиковой упаковки.

Удаление инородных частиц

Иногда протечки вызваны попаданием между пластинами посторонних элементов, например, песчинок или частичек ржавчины. В этом случае для восстановления работоспособности смесителя кран-буксу извлекают и разбирают. После этого необходимо очистить и тщательно промыть все детали. Керамические пластины досконально осматривают. Если мусор оставил на их поверхности глубокие риски, то детали лучше заменить новыми, иначе в зазор между дисками может проникать вода.

Известняковый налёт и сторонние частицы способствуют усиленному износу керамических пластин

Если купить такие же керамические пластины негде, то можно попытаться отшлифовать их поверхность. Для этого понадобится мелкоабразивный порошок, который используют при притирке клапанов легковых автомобилей или для заточки инструмента. Чаще всего в его качестве используют оксид алюминия или карбид кремния с зернистостью не более 1200. Абразив смешивают с машинным маслом и наносят тонким слоем на кусок стекла. Шлифовку осуществляют многократными круговыми движениями диска по поверхности, при необходимости добавляя приготовленную пасту. После того как повреждения будут удалены, пластины притирают между собой, промывают, и, смазав водостойкой смазкой, устанавливают на место.

Ремонтируя кран-буксу, следует учитывать, что керамические диски притёрты одной стороной, поэтому переворачивать их во время сборки нельзя.

Что делать при повреждении металлических элементов

К неустранимым дефектам элементов запорного устройства относятся:

• износ и поломки корпуса или штока кран-буксы;
• сколы или трещины на поверхности керамических пластин;
• повреждения резьбовых частей.

Если при разборке и осмотре деталей запорного устройства были обнаружены вышеуказанные недостатки, то крановая букса ремонту не подлежит — придётся заменить узел в сборе.

Видео: особенности ремонта керамической кран-буксы

Можно ли починить кран-буксу с резиновой прокладкой

Протечки в смесителях с червячными буксами случаются по нескольким причинам:

• износ резьбовых частей;
• повреждение резиновых прокладок;
• дефекты, связанные с механическими повреждениями.

При чрезмерном изнашивании червячной передачи или появлении трещин на корпусе и штоке запорное устройство меняют полностью.

При просачивании воды между корпусом кран-буксы и смесителем следует заменить уплотнительное кольцо — работы проводят в полном соответствии с описанным выше алгоритмом. Если же начал течь сам кран, то следует заменить резиновую манжету, которая служит уплотнителем клапана.

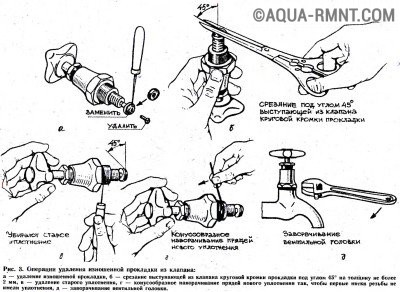

Чаще всего восстановить работоспособность червячной кран-буксы удаётся заменой уплотнительной прокладки

Порядок замены следующий:

1. Демонтируют запорный узел. Разборка смесителя производится точно так же, как и для приборов с керамическими пластинами.
2. Очищают резьбовые части и промывают детали от накипи.
3. Отвернув винт, удерживающий уплотнитель, снимают повреждённую прокладку с штока.

   Резиновая прокладка прижимается к тарелке клапана винтом

4. Предварительно смазав новую манжету водостойким составом, деталь устанавливают на место и фиксируют при помощи резьбового соединения.


   Если невозможно подобрать такую же прокладку, а новая деталь сильно выступает за пределы тарелки клапана, то её края подрезают до нужного размера, сделав подобие фаски с углом 45°.

Перед сборкой смесителя будет нелишним сменить уплотнительное кольцо и пополнить смазку в червячной паре. Это позволит продлить срок службы запорной арматуры и отодвинуть момент следующего обслуживания.

Видео: устранение протечек в смесителе с червячной кран-буксой

Как видите, совершенно нет причин для паники, если дал течь вентильный смеситель в ванной или на кухне. Достаточно отремонтировать или заменить кран-буксу, и устройство заработает как новенькое. Разумеется, при этом следует соблюдать предельную аккуратность, иначе поцарапанные бока некогда блестящего устройства будут вызывать не радость, а огорчение.

remoskop.ru

Ремонт керамической кран-буксы водопроводного крана/смесителя

Ремонт протекающего водопроводного крана/смесителя с керамической кран-буксой. Устранение распространенной неисправности: замена изношенной пластиковой шайбы.

1. Основная причина протекания керамических кран-букс
2. Ремонт керамической кран-буксы (устранение протечки)
3. Устройство кран-буксы с керамическими пластинами
4. Несколько советов из практики

Основная причина протекания керамических кран-букс

Самой частой причиной протечки керамических кран-букс водопроводных смесителей и необходимости их ремонта является износ пластиковой прижимной шайбы (на изображении отмечена стрелкой), которая может быть изготовлена из полипропилена, капролона или фторопласта.

Прижимные шайбы из полипропилена и капролона, в отличие от фторопластовых, не достаточно стойки к повышенным температурам, поэтому чаще из-за их износа выходят из строя и требуют ремонта кран-буксы, регулирующие подачу в смеситель горячей воды. Усиливает износ пластиковых шайб этих изделий еще и то, что, обычно, краном горячей воды чаще пользуются.

Когда прижимная шайба в процессе эксплуатации водопроводного крана значительно истирается или разрушается полностью, между керамическими пластинами возникает зазор и кран-букса начинает пропускать воду в закрытом положении.

Толщина новой пластиковой шайбы с фотографии — 1 мм, внутренний диаметр — 10 мм, наружный — 12 мм. Вы можете купить, если найдете такую же, или изготовить ее самостоятельно, но есть способ, который значительно увеличит срок службы керамической кран-буксы до следующего ремонта, заключающийся в изготовлении прижимной шайбы из куска медного провода.

Ремонт керамической кран-буксы (устранение протечки)

Ремонт водопроводной кран-буксы с керамическими пластинами заключается в замене изношенной пластиковой шайбы:

• У требующей ремонта кран-буксы извлеките фиксатор штока.
• Возьмите кран-буксу в левую руку, сжатую в неплотный кулак, штоком со стороны большого пальца, и сожмите корпус изделия кольцом из указательного и большого пальцев.
• Нажмите большим пальцем или ладонью правой руки на шток кран-буксы с достаточным усилием, и все содержимое вывалится из корпуса в неплотно сжатую левую ладонь.
• Удалите остатки прижимной шайбы, если она действительно изношена и причина необходимости ремонта в ней (это будет сразу видно по ее толщине и внешнему виду, а иногда остаются только одни обрывки от шайбы).
• Подберите медный провод диаметром около 1 мм, оберните на шток кран-буксы кольцо из провода в том месте, где была пластиковая шайба. При необходимости обточите его с обеих сторон на мелком наждаке, если собранная керамическая кран-букса будет трудно вращаться (проверять нужно, установив изделие на смеситель).
• В некоторых кран-буксах самодельная прижимная шайба из проволоки диаметром 1 мм может раздвинуться настолько, что шток проскочит сквозь нее и герметичность будет нарушена. В этом случае придется концы медного кольца соединить с помощью пайки, затем лишний припой сточить, или взять провод большего диаметра, а шайбу из него расплющить до 1 мм. Такое кольцо придется сначала установить в корпус кран-буксы, а уже затем вставить шток.
• Перед окончательной сборкой и установкой отремонтированной кран-буксы в смеситель, нанесите на медное кольцо немного водостойкой смазки.

Прижимные шайбы

Слева направо: изношенная пластиковая шайба; кольцо из медного провода Ø 1,2 мм; кольцо из проволоки Ø 1,8 мм.

Устройство кран-буксы с керамическими пластинами

Керамическая кран-букса для водопроводного смесителя состоит из следующих компонентов:

1. Шток кран-буксы с пластиковой прижимной шайбой и герметизирующими кольцами.
2. Корпус керамической кран-буксы.
3. Герметизирующая прокладка (прижимается к седлу крана).
4. Неподвижная керамическая пластина.
5. Подвижная керамическая пластина.
6. Фиксатор штока.

Как видно на изображении, в керамической кран-буксе только перекрывающие и открывающие воду пластины фактически являются керамическими.

Если какие-то компоненты керамической кран-буксы покрылись налетом солей от жесткой водопроводной воды, в том числе и герметизирующая прокладка (номер 3 на фото), поместите их на некоторое время в раствор лимонной кислоты для удаления налета.

Несколько советов из практики

1. Не закрывайте с большим усилием керамическую кран-буксу с ограничителями вращения на четверть- или пол-оборота и, тем более, не пытайтесь, прилагая такие усилия, расшатать на шлицах маховичок ¹ (рукоятку) крана при демонтаже. Результат может оказаться плачевным: из-за повреждения ограничителей полностью закрытый отремонтированный кран будет пропускать воду, а при незначительном повороте маховичка в сторону открытия течь будет полностью прекращаться. Придется или частично приоткрывать кран после каждого закрытия для устранения возникающей течи, или заменить кран-буксу.
2. Если не отворачиваются резьбовые соединения или не снимаются маховички со штоков требующих ремонта кран-букс, положите на проблемные места вату или ткань, смоченную 70% уксусной эссенцией², приблизительно на час³, иногда добавляя по каплям эссенцию. Уксус проникает в труднодоступные места и размягчает ржавчину и налет от водопроводной воды. Процедуру, возможно, придется повторить. Берегите от попадания уксусной эссенции декоративное покрытие смесителя, которое может оказаться не стойким к кислотам.
3. Опустите маховички и декоративные накладки, покрытые налетом солей от жесткой воды, в раствор лимонной кислоты (2 чайные ложки с горкой на стакан воды), и они вернутся в первоначальное состояние. Если у вас дорогой смеситель, и вы не уверены, что лимонная кислота ему не повредит, попробуйте сначала в незаметном месте. Наблюдайте за тем, как идет реакция: шипение, выделение пузырьков. Если процесс прекратился, а налет очистился не полностью, замените раствор на новый или в этот же добавьте еще лимонной кислоты⁴.

¹Так я испортил кран-буксу на кухонном смесителе, у которого маховички со штоков снимаются очень тяжело, при установке обратно встают на место только с помощью фиксирующего винта. Точно такие же маховички в ванной комнате снимаются и устанавливаются на шлицы без затруднений.

²Я обычно использую неразбавленную 70% уксусную эссенцию, реже немного разбавленную водой. Уксус работает там, где не справляется WD-40.

³Точно спрогнозировать время готовности резьбового соединения к отворачиванию невозможно, оно может составлять от получаса до нескольких часов в зависимости от исходного состояния.

⁴Я добавляю лимонную кислоту в тот же раствор, предварительно вынув из него очищаемые детали, а после растворения добавленной кислоты погружаю их обратно. При очистке от налета штоков и корпусов ремонтируемых керамических кран-букс резиновые герметизирующие кольца с них не снимаю.

vremya-ne-zhdet.ru

Виды кран-буксы для смесителей

Водопровод в ванной и на кухне в общем понимании представляют единую сантехническую систему, венцом которой выступает смеситель. Основным назначением этого устройства является подача необходимого напора, а также смешивание холодной и  горячей воды до необходимой температуры.

Главным элементом каждого смесителя, который отвечает за регулировку, выступает кран-букса. Именно на него ложится основная нагрузка при эксплуатации. В силу этого он наиболее подвержен поломке. Сразу же необходимо сказать, что процесс ремонта или замены не является очень сложной процедурой, что позволяет каждому производить восстановительные манипуляции без привлечения помощи специалистов. Все же, если у Вас возникают затруднения с ремонтом, лучше доверить данные работы специалисту, который сделает все быстро и действительно качественно.

Виды и особенности кран-буксы для смесителей

Прежде чем говорить о разновидностях, необходимо подчеркнуть, что букса в общей конструкции смесителя выступает в качестве запорного механизма, который и осуществляет процесс открытия/закрытия подачи воды. С его помощью также проводится настройка температуры воды.

Несмотря на огромный ассортимент смесителей на строительном рынке, которые отличаются по дизайну, цене, варианту монтажа, все они по типу установленной буксы делятся на два основных типа:

1. Кран-букса с червячным механизмом.

Свое название системы этого типа получили от поворотного штока, который при повороте прижимает резиновую прокладку, тем самым перекрывая подачу воды. Сам корпус снаружи имеет резьбу для крепления в самом смесителе.

На верхней части имеются грани для закручивания гаечным ключом. Данные устройства также подразделяются на два типа: с направляющими для запорного клапана и с обратной резьбой к валу. Букса снаружи имеет шлицевую или квадратную головку, на которой и крепится маховик. Также в головке есть внутренняя резьба для крепления болтом вентиля.

Особенности эксплуатации

Червячные буксы очень распространены еще с советских времен. Необходимо отметить, что практически все смесители тех годов легко определить по квадратной головке, на которую посажен маховик. В настоящее время большинство смесителей имеют шлицевые головки.

Важно! Наибольше подвержена износу резиновая прокладка запирающего клапана. Окончательный срок данного элемента конструкции зависит от двух основных факторов:

• Первый – это износ прокладки в процессе эксплуатации за счет прижима к седлу водозабора. Снизить урон можно, осуществив шлифовку седла.
• Еще одним критерием выступает материал, из которого выполнена прокладка. Далеко не все виды резины одинаково устойчивы к химическим соединениям, которые могут быть в воде. В большинстве случаев именно примеси солей или металлов приводят к ее разрушению.

Также необходимо отметить, что сальники могут выйти из строя по тем же причинам. За счет обильной смазки узла ремонт может потребоваться не так скоро. С учетом всего вышесказанного можно сделать вполне логичный вывод, что срок эксплуатации червячных систем относительно небольшой. Специалисты оценивают, что использовать без ремонта такие смесители можно в течение 1-5 год. Конечно же, подобные неудобства компенсируются доступной ценой и простотой ремонта.

Необходимо понимать, что на время использования смесителя и в частности кран-буксы влияет качество установки и интенсивность использования. К примеру, в ванной системы могут служить существенно дольше, чем на кухне, поскольку система используется чаще.

2. Керамическая кран-букса.

В этом механизме основным запирающим узлом выступают две прижатые одна к одной керамические пластинки с отверстиями для пропуска воды. Одна из них закреплена неподвижно, а вторая может поворачиваться, тем самым смещая отверстия.

Шток системы крепится подвижно к корпусу смесителя с помощью внутренних уплотнительных сальников и шайбы. К самому валу прикреплен керамический поворотный диск. Его форма зависит от конкретной модели. На верхней части установлен маховик. Всю конструкцию завершает стыковочная прокладка с седлом.

Особенности эксплуатации

В наше время технология обработки искусственной керамики позволяет создавать системы с идеально подогнанными поверхностями пластин механизма. При этом используемый в производстве материал не подвергается воздействию воды и химических соединений, которые в ней могут быть. За счет этого устройства данного типа имеют большой срок службы, который составляет не менее 5 лет. Единственной причиной поломки могут выступить частицы песка в воде, которые приводят к заклиниванию механизма. Чтобы уберечь смеситель, рекомендовано устанавливать специальные очистительные фильтры.

Что касается ремонта керамической кран-буксы, то в большинстве случаев он сводится к полной замене узла. Несмотря на то, что в магазинах можно найти соответствующие диски или пластинки, у Вас не получится провести идеальную подгонку, как это делается на заводе. В силу этого самостоятельное восстановление  работоспособности керамических смесителей может привести к протечкам.

Процесс замены кран-буксы в смесителе

Провести ремонт буксы в смесителе на кухне или ванной может даже новичок с минимальными познаниями в сантехническом деле. Главной задачей для каждого выступает правильный выбор необходимого устройства. В силу этого покупать новую буксу в магазине нужно, прихватив с собой сломанную деталь. Таим образом, Вы сможете быть на 100% уверенным, что купите именно то, что нужно для Вас. После этого Вам потребуется детальная инструкция снятия и установки детали:

• Прежде всего, необходимо перекрыть воду в доме, лучше сделать это непосредственно на стояке. Только после этого можно начинать ремонтные манипуляции.

• Касательно инструментов, Вам понадобится крестовая и плоская отвертка, трубный и разводной ключ, нож и пассатижи.

• Изначально с помощью отвертки Вы должны снять декоративный колпачок, который установлен в центре вентиля. Он может быть на резьбе или просто защелкнут, как пробка.

• После снятия вышеуказанного элемента Вам станет доступен крепежный винт. Он откручивается с помощью отвертки.

• Далее следует аккуратно снять вентиль, при этом осуществляя раскачивающие движения. Таким образом, Вы не повредите пазы под головку штока в самом маховике.

• На следующем этапе открутите декоративную накладку. Это можно сделать с помощью пассатижей, предварительно подложив ткань, картон или резину. Это сохранит привлекательный внешний вид элемента.

• Осуществив все вышеуказанные манипуляции, Вам станет доступна верхняя часть буксы, на которой будут специальные насечки для разводного или рожкового ключа. Если стыки немного прикипели или покрылись коррозией, их необходимо обработать специальным раствором или уксусом. После этого можно осуществить выкручивание против часовой стрелки.

• Только после всего этого можно приступить к установке новой буксы. Предварительно нужно очистить внутреннюю часть смесителя и смазать резьбу. Важно! Не рекомендуется сильно зажимать устройство, чтобы не повредить прокладку на стыке резьбы и седла. Лучше воспользоваться всем знакомым правилом «полуоборота». Закрутить буксу вручную до упора и только после этого сделать поворот ключом на 90 или 180 градусов.

Варианты устранения поломок

Если при работе Вашего смесителя проявляется характерный скрежет внутри устройства или прерывистый напор воды, то это говорит о поломке запорной прокладки. Иногда замена данного элемента необходима в случае протечки. Для ремонта достаточно снять буксу и внимательно осмотреть седло водозабора. Если Вы обнаружите трещины, раковины или сколы, то лучше заменить всю сердцевину. Если подобных дефектов не выявлено, достаточно заменить изношенную прокладку. Ее можно вырезать самостоятельно или же приобрести в магазине. Она крепится на конце штока или на винте.

При протечке прямо под вентилем следует провести замену сальников. Для восстановления нормальной работы системы потребуется снять отверткой крепежную шайбу со штока. Обычно ремкомплект представлен несколькими уплотнительными кольцами, которые нужно покрыть водостойкой смазкой. Даже новые смесители, только купленные в магазине, рекомендуют проверять на достаточное количество смазки на сальниках.

Теперь Вы знаете, какие бывают виды кран-буксы для смесителей и как их правильно заменить. Вся вышеуказанная информация позволит Вам своими силами провести качественный ремонт сантехнического оборудования в Вашем доме.

Возможно Вам будет также интерестно:

remontik.org

конструкция, принцип работы, процесс выбора, ремонт

Все больше появляется моделей привычных нам предметов с новыми качествами — и этот процесс не прошел мимо самых обычных предметов сантехники, которые, казалось бы, невозможно кардинально изменить, так как их функции всегда имеют строгий практический вектор. Керамическая кран-букса — часть сантехники, которая именно и содержит внутренние элементы модернизации. Появилась она на рынке недавно, но быстро заняла прочные позиции.

Что представляет собой керамическая кран-букса?

В отличие от привычной «червячной» кран-буксы с резиновой прокладкой, керамическая содержит в себе вставки из керамики. Элемент крана, который отвечает за подачу воды и ее перекрытие изготавливается из металлокерамики — оксида алюминия. Механизм состоит из двух керамических пластин с отверстиями, благодаря твердости материала, на них не образуется царапин, а от их схождения и расхождения, при котором образуется отверстие, поступает поток воды, который можно регулировать.

В быту кран с резиновыми прокладками при открытии или закрытии необходимо закручивать в несколько оборотов в ту или иную сторону, то кран с керамической кран-буксой — поворачивается легким движением.

Краны с резиновой прокладкой достаточно часто ломаются, так как закручивать нужно в несколько оборотов, добиваясь плотности, применять силу, вследствие чего резиновые прокладки быстро изнашиваются, а кран начинает шипеть и «кашлять».

Принцип работы керамической кран-буксы иной и заключается в процессе смещения керамических пластин. В буксе находятся две пластины— одна зафиксирована в самом корпусе, другая располагается на штоке, к которому крепится ручка смесителя. При открытии крана между пластинами возникает отверстие — и проходит поток воды, при закрытии, пластины внутри корпуса сходятся — вода прекращает поступать. Такой элемент может служить долго, но имеет цену выше, чем обычная резиновая, и очень не любит жесткую воду с примесями, поэтому при установке лучше установить и легкий фильтр.

Открытие крана с керамической буксой происходит легко и бесшумно, что тоже немаловажно при использовании — пластина внутри поворачивается на 45 или 90 градусов в зависимости от желательного напора.

Принципы работы устройства

Чтобы лучше понять преимущества керамической кран-буксы по сравнению с традиционными, посмотрим, из каких элементов она состоит и какой принцип их взаимодействия.

В состав конструктивных элементов керамической кран-буксы входят:

• Корпус
• Фиксатор штока
• Шток
• Поворотник
• Верхняя вращательная пластина
• Нижняя пластина
• Герметизирующая прокладка

Корпус изготавливается из сплавов цветных металлов, внутри имеет резиновую прокладку для обеспечения лучшей герметичности, что не требует дополнительных элементов изоляции. Так же по бокам корпуса находятся щели, через которые и поступает вода. При покупке такого крана необходимо обязательно обращать внимание на длину корпуса, так как длина корпуса у них отличается и может не подойти для вашего смесителя.

Корпус крепится к штоку с помощью фиксатора, который изготавливается из стали и при разборе отсоединяется с помощью простой отвертки. Поворотник отвечает за поворот рукоятки и не терпит излишней силы при применении.

Верхняя вращательная пластина вмещает в себя пространство для соединения с поворотником и формы для прохода воды. Хотелось бы отметить, что если раньше пластина поворачивалась на ограниченную дистанцию, то в современных керамических кранах может вращаться без ограничений.

Нижняя вращательная пластина должна точно совпадать с верхней вращательной пластиной в процессе работы крана, отчего зависит правильность подачи воды. Для этого на нижней пластине есть дополнительные фиксаторы, с помощью которых пластину укрепляют более надежно. Также важно обе пластины смазывать силиконовой смазкой.

Герметизирующая прокладка изготавливается из резины и отвечает за то, чтобы вода проходила только между пластинами. Не участвует в непосредственном трении, поэтому срок службы может быть достаточно длинным и зависеть только от качества воды, проходящей через кран.

Итак, вы берете рукоятку крана и поворачиваете его, открывая воду, — верхняя керамическая пластина смещается под действиями штока и поворотника. Вода проходит в смесительную камеру и оттуда поступает через кран наружу.

Когда же пластины — верхняя и нижняя сходятся вместе — вода останавливает свое течение, кран закрыт.

Как выбрать керамическую кран-буксу

Можно приобрести краны уже с современными элементами, а можно саму буксу вставить в кран, где ранее находилась резиновая прокладка. Также в продаже есть изделия, которые специально разработаны для очень старых кранов и с успехом могут использоваться там. Это изделия с четырехгранным оголовком поворотного штока. Самые же популярные и массово используемые кран-буксы для смесителя— с оголовком в виде звезды с 12 или 16 гранями и без ограничителя круга поворота.

Что делать, при поломке?

Если перестала поступать вода или кран не работает так, как вы считаете нужным, следует произвести тщательную диагностику.

Причины неполадок могут быть совершенно разными. Мастера говорят, что самая популярная поломка, когда резиновая прокладка плотно не прилегает к седлу смесителя. Во всяком случае, если вы сами можете починить, то резиновых прокладок на рынке много и они совершенно разные, но лучше проконсультироваться с мастером.

Несмотря на отдельные точечные нюансы, керамическая кран-букса — это современная деталь сантехники, которая делает проще наш быт.

Переходить к чему-то кардинальному в жизни всегда нелегко, даже если это всего лишь внутренняя деталь вашего крана. Но всегда стоит.

septik.guru

виды, размеры, особенности устройства и покупки

Водопровод в любом помещении — сложная система, имеющая свои особенности. Наиболее известной ее частью является смеситель. За подачу и перекрытие воды отвечает его элемент кран букса (вентильная головка). Нормальная эксплуатация зависит от качества и состояния этой составной части. Для того, чтобы подобрать подходящую кран буксу и правильно ее установить на смеситель, необходимо знать ее разновидности и их особенности.

Основные виды и размеры

Что такое кран букса? На вид вентильные головки очень похожи одна на другую. Однако внутреннее устройство и характеристики их могут отличаться. В зависимости от конструкции выделяют два главных вида:

1. Червячная кран букса фото — более старого образца, широко применявшаяся в советское время. Внутри находится прокладка из резины, предназначенная для перекрывания воды. Из-за этой особенности ее еще называют резиновой кран буксой.
2. Кран букса керамическая — имеет в конструкции два диска, выполненных из этого материала. Один из них неподвижен, другой при повороте ручки крана смесителя перекрывает отверстие между ними.

В продаже можно встретить большое количество вентильных головок обоих видов. Они способны отличаться по следующим признакам:

3. Отличии вентильных головок:
   • по производителю: российские, зарубежные;
   • предельной температуре работы;
   • максимальному давлению воды;
   • способности пропускать определенное количество воды в единицу времени;
   • числу шлицов, которые имеет шток для установки на маховик (ручка крана): 20 или 24;
   • размерам самого изделия;
   • размерам, типам резьбы: 3/8, 3/4 и 1/2 дюйма.

Конструкция червячных вентильных головок для смесителя

Устройство кран буксы для смесителя обоих типов отличается простотой. В червячных при повороте ручки крана в движение приводится шток. Он выдвигается и прижимает либо отпускает резиновую прокладку. Та, в свою очередь, перекрывает либо открывает седло клапана смесителя, а с ним — и подачу воды.

Прокладки выполняются из различных видов резины. От этого зависит их надежность, срок работы. Износ прокладки можно определить по характерному звуку в трубах во время подачи воды.

Кран букса

К основным минусам кран буксы резиновой относятся:

• небольшой срок службы;
• в отличие от керамических, для того чтобы открыть или закрыть кран, может потребоваться несколько поворотов ручки, что не всегда удобно.

К очевидным преимуществам подобных изделий относятся:

• обычно не составляет труда найти в продаже требуемую модель для своего смесителя;
• простота при ремонте или замене: можно сделать все без посторонней помощи;
• резиновые прокладки легко изготавливаются самостоятельно, достаточно подходящего материала;
• цены на такие вентильные головки — самые низкие.

Устройство керамических вентильных головок для смесителя

Как видно из названия, керамическая букса для смесителя имеет в конструкции детали из керамики. Из такого материала выполнены лишь диски или вставки, которые перекрывают ток воды либо открывают подачу. Обладают следующими недостатками:

1. Требовательны к качеству воды. Если ее состав — неподходящий, быстрее могут выйти из строя, чем кран буксы червячные. Поломка возможна, например, при наличии в воде песка или других примесей. Для предотвращения этого и улучшения качества воды можно дополнительно установить специальный фильтр, очищающий ее.
2. Стоят немного дороже, чем червячные.

Однако, несмотря на существующие минусы, кран букса керамическая все же является изделием нового поколения. Это говорит о том, что оно обладает и преимуществами:

• при подходящих условиях прослужит дольше, чем червячное, то есть отличается повышенной надежностью;
• работает без шума;
• для открытия или перекрывания подачи воды не нужно прилагать усилия, достаточно половины оборота, в отличие от червячного.

Выбор подходящей вентильной головки

Кран букса виды размеры и другие характеристики отличаются многообразием. Человеку, недостаточно разбирающемуся в сантехнике, трудно не запутаться в большом ассортименте вентильных головок, предлагаемых продавцами. Первое и самое простое, что можно посоветовать, это прийти со старой деталью.

Червячные и керамические кран буксы мало отличаются по цене, поэтому главное, на что стоит обращать внимание, это их функциональные особенности. Лучше выбрать именно то, что лучше подходит для конкретного случая, а не то, что дешевле.

При замене стоит учитывать:

• советские смесители чаще используют элементы конструкции, отличные от современных, поэтому новые кран буксы могут не подойти;
• вентильные головки, произведенные иностранными компаниями, обычно не подходят для современных отечественных смесителей, так как у них разные ручки.

При подборе такой же буксы для смесителя стоит посмотреть производителя. От этого завит качество и ожидаемый срок службы изделия. Однако самое существенное условие — размер. Очевидно, что при несоблюдении габаритов установка будет попросту невозможна.

Конечно, важно знать, какой тип кран буксы стоял в смесителе. Если остались сомнения, то можно провести небольшой эксперимент. Для полного перекрывания воды (открытия) при керамической вентильной головке достаточно всего половины оборота, тогда как при червячной — 3–4. Хотя для удобства вполне можно заменить старую червячную на новую керамическую. Однако это возможно не всегда, а только при совпадении размеров.

Стоит учитывать и тип присоединяемого маховика (ручки). Они бывают двух видов:

• «под шлиц» — в основном встречаются на устройствах зарубежного производства;
• «под квадрат» — чаще бывают у российских моделей.

В некоторых случаях кран букса с маховиком могут быть разных стандартов. При совершении покупки это также нужно знать. Перед отправкой в магазин следует обязательно совершить еще несколько действий:

• померить длину крана и штока;
• узнать резьбу: в корпусе смесителя — определенная резьба, поэтому и на новой кран буксе она должна обладать соответствующим типом и шагом.

Если все же возникли сложности с измерениями, можно действовать по проверенной схеме: взять с собой вентильную головку, ручку либо весь смеситель (разобранный).

Купленную подходящую деталь обычно не составляет труда установить на место. Для замены или ремонта достаточно ознакомиться с одной из инструкций, представленных в сети, советами знакомых или продавца. Хотя конструкция проста и все часто бывает понятно на интуитивном уровне. Главное, не забывать о технике безопасности.

remontoni.guru

Ремонт кран буксы для смесителя своими руками

Кран на кухне — пожалуй, наиболее эксплуатируемое устройство в доме. И, соответственно, часто с ним случаются поломки. Причиной того, что он пропускает воду, будучи в закрытом состоянии, может служить выход из строя кран-буксы для смесителя, которую, во избежание лишних затрат, можно отремонтировать своими руками.

Кран-букса: описание и назначение

Что же такое кран-букса? Это небольшая, но очень важная деталь смесителя, с помощью которой подаётся и закрывается вода, горячая или холодная. Основу кран-буксы составляет металлический шток и герметичные прокладки. Последние могут быть двух видов: резиновыми или с подвижными керамическими пластинами. Исходя из этого, выделяют два основных типа кран-букс — керамические и имеющие резиновые вставки.

Два вида кран-буксов: с керамическими прокладками и резиновыми

Керамическая кран-букса считается наиболее надёжной. Благодаря ей открывать воду можно за половину оборота маховика смесителя. Основу конструкции составляет каркас с двумя керамическими пластинами с отверстиями, закреплёнными на нём. Располагаются эти пластины в специальных выемках. При повороте крана отверстия совмещаются или расходятся, соответственно, либо давая тем самым путь воде, либо перекрывая её.

Кран-букса с резиновыми вставками, которые быстро изнашиваются, менее надёжна. А для того чтобы из крана пошла вода, нужно сделать много оборотов вентилем. Состоит деталь из червячного штока, прикреплённого к маховику с одной стороны, другая же сторона ограничена резиновой прокладкой. Принцип действия несложен — резиновой вставкой перекрывается подача воды и координируется силу потока.

Ремонтируем керамическую кран-буксу

Пришедшую в негодность керамическую кран-буксу можно отремонтировать, приобретя нужные детали, или заменив полностью. Причём специалисты советуют последний вариант, который займёт меньше времени.

Причины для ремонта могут быть следующими:

• Износились керамические пластины. Их поломка происходит нечасто, а замена отдельных пластин — это сложная и трудоёмкая операция, гораздо проще купить целую деталь и поставить её.
• В пространство между пластинами попали посторонние предметы. Для того чтобы свести такие случаи к минимуму, целесообразно устанавливать приспособления для очистки воды от примесей.
• Выработана резьба между штоком и корпусом кран-буксы. В этом случае меняется полностью вся деталь.

Прежде чем приступить к ремонту или замене кран-буксы, нужно перекрыть водоснабжение в квартире или доме и приготовить необходимый минимум инструментов: отвёртки (плоская и крестовая), плоскогубцы, газовый и накидной ключи.

Подготовка к ремонту

Для начала с кран-буксы нужно снять маховик. Чтобы добраться до него, в вентиле крана удаляем цветную декоративную заглушку. Далее, снимаем маховик, потянув его вверх. Под маховиком располагается болт, вывернув который можно снять вентиль. Зачастую для этого надо применить силу, так как вода постоянно контактирует с деталями смесителя, и на металле образуется окись, скрепляющая детали лучше любого клея. После снятия вентиля первым делом чистим резьбу и маховик. Затем откручиваем декоративную вставку крана, пользуясь накидным ключом с головкой на 17.

Снимаем кран-буксу поэтапно

Совет: чтобы не поцарапать поверхность крана при использовании газового ключа, можно сделать своеобразную прокладку из куска плотной ткани между краном и инструментом. Но лучше использовать накидной ключ.

На этом этапе уже открывается доступ к буксе. Разводным ключом против часовой стрелки, придерживая смеситель, выкручиваем кран-буксу. После этого обязательно прочищаем резьбу смесителя, для чего можно воспользоваться кордщёткой.

Далее, если планируется замена керамической буксы, то производим её в обратном порядке и с максимальной осторожностью. Винты следует затягивать деликатно, чтобы керамические пластины не треснули. Новая букса без проблем встанет на место, если резьба была очищена правильно.

Совет: резьбу кран-буксы следует обработать водостойкой смазкой, чтобы в следующий раз её можно было снять без проблем.

Если нет нужды в замене кран-буксы целиком, то её можно отремонтировать.

Ситуация 1: износ прокладки

Износ керамической прокладки в кран-буксе

Практически все проблемы, приводящие к протечкам, вызваны изнашиванием силиконовой прокладки. В случае, если произошло такое обстоятельство, и прокладка как бы «подсела» в одном месте, её можно заменить. Или «отремонтировать». Механизм работы следующий: выкручиваем кран-буксу из крана и наращиваем высоту прокладки. Для этого наносим на неё силикон тонким слоем. После возвращаем буксу на место.

Ситуация 2: попадание между пластинами инородных элементов

Любые инородные частицы, например, песчинки, попадая между пластинами, нарушают герметичность буксы и приводят к протечке. Здесь действуем следующим образом: выкручиваем кран-буксу и разбираем её. Керамические пластины тщательно очищаем и обрабатываем смазкой, обладающей водостойкостью. Далее, возвращаем буксу на место.

Важно: керамические пластины во время ремонтных работ ни в коем случае нельзя переворачивать! Потому что за время работы они притёрлись друг к другу.

Ситуация 3: сколы на поверхности керамических пластин

В этом случае не поможет наращивание высоты. Выходом из ситуации станет замена обеих пластин, но также при небольших повреждениях возможна и их шлифовка. Производить её можно простым стержнем карандаша (обязательно мягкого), далее следует притереть пластины.

Скол керамической прокладки в кран-буксе

Ситуация: стирание пластиковой шайбы

Стирание шайбы приводит к тому, что силиконовая прокладка давит на керамические пластины уже не с той силой, и они не прижимаются друг к другу должным образом. Выход — подложить под прокладку дополнительный уплотнитель (например, слой изоленты) или заменить пластиковую шайбу.

Как починить кран-буксу с резиновыми вставками

Отремонтировать такую деталь в большинстве случаев значит — заменить резиновую прокладку. Для этого нужно по схеме, описанной выше, разобрать кран и открутить буксу. После меняем прокладку и собираем кран. Не будет лишним почистить все детали и резьбу.

Инструкция по удалению резиновой прокладки с кран-буксы

Совет: перед тем как идти в магазин для покупки новых деталей, не забудьте взять с собой сломанную кран-буксу. Продавцы помогут с выбором подходящих запчастей, тогда как самому легко ошибиться, к примеру, с диаметром прокладки.

Видео: практические советы по ремонту

Если в доме произошла протечка крана, не стоит паниковать и вызывать сантехников на дом. Ремонт кран-буксы или её замену можно легко осуществить своими руками. Так можно значительно сохранить свой бюджет и почувствовать себя хозяином положения.

aqua-rmnt.com
