Чертежи картофелекопалки для мотоблока: размеры, фото, видео

Подробные чертежи картофелекопалки веерного типа для мотоблока фото и видео приспособления в работе.

Как известно картофелекопалки для мотоблоков есть двух типов, веерная и вибрационная, самая простая в изготовлении копалка веерного типа, её устройство мы и рассмотрим.

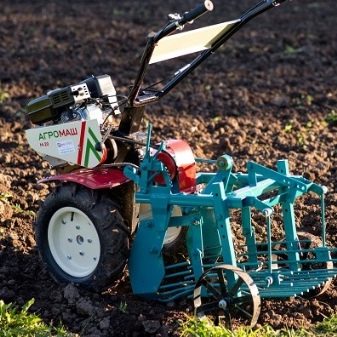

Веерная копалка — это навесное оборудование, в данном варианте для мотоблока, вот так выглядит это приспособление.

Устройство для выкапывания картофеля представляет собой плуг с веером из прутьев, в процессе движения мотоблока плуг врезается в почву и поднимает её на решётку из прутьев, в свою очередь прутья разрыхляют и просеивают почву при этом клубни картофеля выкидываются уже поверх почвы.

На видео показан принцип работы веерной картофелекопалки.

Чтобы сделать картофелекопалку для мотоблока, можно воспользоваться предоставленными чертежами с размерами и фото.

Схема картофелекопалки.

Чертеж картофелекопалки для мотоблока.

Самоделка состоит из нескольких частей:

• Сошка.
• Полевая планка.
• Лапа культиватора.
• Зубья.

Ещё один вариант.

Вариант изготовления плуга под копание картофеля.

На фото показана система регулировки глубины и угла наклона плуга. Отверстия в сошке позволяют регулировать глубину погружения плуга в почву.

Регулировка угла наклона плуга.

В этом видео автор показывает картофелесажалку, сделанную своими руками.

sam-stroitel.com

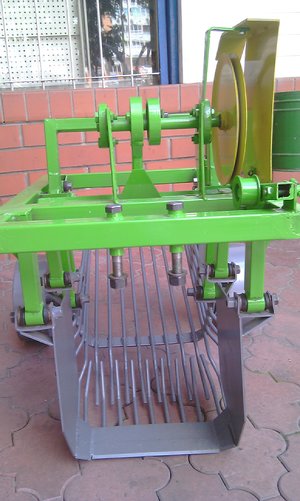

Грохотная картофелекопалка своими руками (31 фото)

Самодельная грохотная картофелекопалка для минитрактора, сделанная своими руками умельцем Семёном Агарковым.

Представляем Вашему вниманию, подробные фото пошагового изготовления самодельной картофелекопалки грохотного типа для минитрактора. Механизм грохота приводится в движение через вал отбора мощности минитрактора.

Изготовлена рама и решётка картофелекопалки.

На фото показан привод механизма картофелекопалки.

Картофелекопалка под минитрактор, успешно прошла испытания и рекомендуется к изготовлению.

Автор самоделки: Семён Агарков.

avto-samodelkin.ru

приспособление любого типа своими руками

Картофель на приусадебном участке нужно чем-то убирать. Большинство дачников имеют в гараже мотоблок. В крайнем случае он есть у соседей. Вместо копания земли лопатой, собрать урожай можно при помощи картофелекопалки для мотоблока. Так получается в несколько раз быстрее. Поскольку отдельное устройство приобретать дорого, есть смысл построить его своими рукам из подручных средств.

Общая информация о механизме

Картофелекопалка представляет собой специальное прицепное устройство для мотоблока или мини-трактора, которое позволяет отделить клубни от грунта и произвести их отвал на поверхность. После остаётся лишь собрать клубни в подходящую тару. Картофельный бизнес будет успешно развиваться с таким устройством благодаря механизации.

Механизм заводского изготовления стоит крайне дорого. На рынке есть дешёвые китайские изделия, но их качество отличается в худшую сторону. Имеет смысл заняться изготовлением приспособления самостоятельно. Для этого следует отличать типы картофелекопалок, выделяющиеся в зависимости от принципа работы приспособлений.

Типы устройства:

• стрельчатый;
• грохотный или вибрационный;
• транспортёрный.

Стрельчатая картофелекопалка отличается простой конструкцией и легко подходит для любого мини-трактора. Движимые части в устройстве отсутствуют, что упрощает изготовление. Копалка подрезает грунт ножом. Далее земля попадает на стальные прутья, откуда ссыпается виз. Плоды картофеля задерживаются прутьями и падают поверх грунта в чистом виде.

Подобное устройство эффективно только на мягкой и сухой почве. Влажный грунт будет подрезаться комками, что не позволит отделить от него картофель. Для этого потребуются дополнительные усилия. Простота конструкции не должна подкупать фермеров северных регионов — устройство попросту не будет работать. Однако самодельная картофелекопалка для мини-трактора стрельчатого типа делается быстро, даже без чертежей — это весомое преимущество.

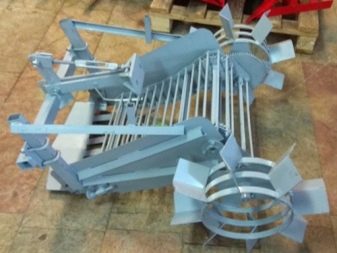

Механизм вибрационного типа (его ещё называют грохотным) состоит из лемеха, ствола и привода. Это производительное устройство, но сложное в изготовлении. Движущиеся детали добавляют проблем при сборке. Принцип действия:

1. Лемех подрывает землю вместе с плодами.
2. Материал попадает на стол из прутьев, где земля разрыхляется и просыпается вниз сквозь сито.
3. С противоположной стороны поверх земли ссыпаются клубни.

Вибрационный стол усложняет конструкцию, но позволяет работать на твёрдом и влажном грунте. Благодаря вибрации комки земли разбиваются, а плоды становятся относительно чистыми.

Установка с транспортёром позволяет работать на любом типе мотоблока или мини-трактора. Конструкция похожа на грохотную копалку, но сразу за лемехом стоит транспортёр. Его назначение — поддержать клубни на платформе для их лучшей очистки от налипшей земли. Устройство практичнее вибрационной копалки и подходит для любых типов земли. На мягкой сыпучей почве применять копалку с транспортёром нецелесообразно.

Выбор конструкции необходимо делать в зависимости от типа почвы, на которой предстоит работать. Правило простое: чем легче почва, тем проще нужен картофелекопатель. Можно изготовить и транспортёр, но он не пригодится на сухом песке. Это будут лишние затраты. Однако, если необходимо изготовить картофелекопалку к мини-трактору своими руками, чертежи и размеры следует подбирать так, чтобы механизм гармонично подходил к тяговому устройству.

Самостоятельное изготовление стрельчатой копалки

Самодельная картофелекопалка для мотоблока стрельчатого типа является простым видом навесного оборудования. В чём-то она похожа на культиватор. Чтобы её сконструировать, не нужно много материала и сложных инструментов. Операции по сборке просты и при минимальных навыках выполнимы любым хозяйственным дачником.

Необходимые материалы:

• швеллер из стали;
• соха — её можно вырезать из старой лопаты или пилы от циркулярки, но лучше взять качественную сталь толщиной не менее 5 мм;
• уголки из металла на 40 и 63 см;
• прутья из стали в количестве 8 штук — можно снять с отслуживших вил или сломанного садового инструмента, заменить арматурой.

Устройство в итоге должно получиться небольшого размера. Нужно сделать так, чтобы его было легко цеплять к мотоблоку «Нева». Подвижные части в стрельчатой копалке отсутствуют, поэтому ломаться нечему. Главное, чтобы сама конструкция выдержала и не треснула.

Порядок изготовления:

1. Швеллер используется в качестве основания. На него монтируют прицепное устройство.
2. На основание устанавливают соху.
3. К сохе приваривают прутья, которые отделяют клубни от песка.

Недостатки устройства:

• Небольшая ширина полосы — около 25 см, из-за этого примерно на 15−20% увеличиваются потери урожая.
• Велик риск нанесения повреждений клубням от ножа.

Трава во время работы не должна забивать прутья. В ином случае устройство перестанет выполнять свою функцию и станет мять картофель. Невзирая на недостатки, его можно использовать на небольшом подворье в южных регионах. Чем шире будет изготовлена соха, тем лучше.

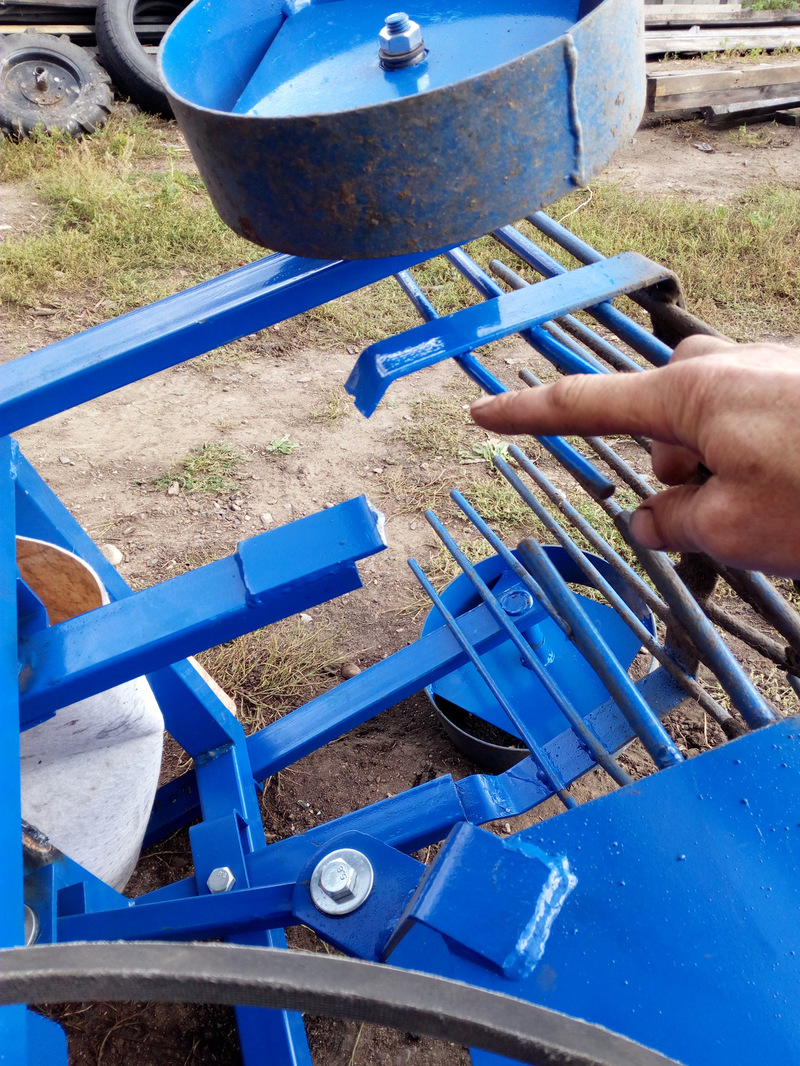

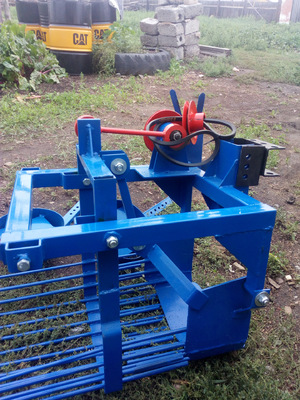

Вибрационный вариант своими руками

Копалка грохотного (или вибрационного) типа имеет движущиеся части, что существенно усложняет конструкцию, поэтому механизм требует точного изготовления. Однако устройство такого типа неплохо показывает себя на твёрдом и влажном грунте, хорошо его подрезая. Нужно знать, как сделать картофелекопалку своими руками без применения посторонней помощи, чтобы сэкономить.

Порядок изготовления:

1. Формируют раму. Распиливают трубу на 4 части. Желательно использовать заготовки с квадратным сечением — такие легче стыковать. Нужно два отрезка длиной 120 см, и два — длиной 80 см. Сечение трубы — 4 на 4 см. Части соединяют сваркой в прямоугольник.
2. Устанавливают перемычки, которые будут служить основанием тяг управления. С одной стороны монтируют элементы на четверть длины основания рамы, а с другой — две заготовки для крепления колёс. Для этого понадобятся две трубки диаметром 3 см и длиной 15 см.
3. Устанавливают стойки по вертикали. Со стороны, где находятся перемычки, на расстоянии 5 мм от края рамы закрепляют 2 листа длиной 50 см. На расстоянии 20 см от них устанавливают стойки длиной 4 см. Затем отступают ещё 40 см и ставят стойки длиной 30 см.
4. Рало выполняют из металлического листа. Он должен быть размером 40 на 40 см и толщиной не менее 3 мм. Заготовку жёстко крепят к стойкам снизу. Вторую заготовку размером 70 на 70 см и толщиной 4 мм сваривают встык с первой, потом кувалдой выгибают форму в виде конуса.
5. Решётку делают из металлических прутьев диаметром 1 см. Внизу они крепятся к ралу, а второй конец выходит за периметр рамы. Понадобится от 10 до 15 прутьев. Для дополнительной жёсткости следует приварить два прута поперёк конструкции.
6. Колёса устанавливают в заранее подготовленное место.

Работы по изготовлению несложные. Из того что требует специальных навыков, нужно только уметь работать со сваркой. Чертежи и размеры грохотной самодельной копалки могут отличаться в зависимости от модели мини-трактора МТЗ или мотоблока. Для последнего следует делать такое устройство, которое не будет мешать управлению. Не стоит забывать о весе — управление громоздким механизмом будет сильно утомлять.

Транспортёр для лучшей очистки

Копалка вибрационная упрощает подрезку слоя почвы с картофелем. Однако очистка клубней от остатков земли не всегда проходит успешно, поскольку срезанный пласт передвигается по прутьям под напором. Дополнительного воздействия нет, а прутья часто забиваются, что создаёт неудобства в процессе копки — приходится делать остановки для очистки.

Транспортёр — это движущаяся часть в картофелекопалке, куда поступает грунт с клубнями. Этот механизм позволяет сепарировать срезанный слой. В результате клубни получаются чистыми, практически без налипшего грунта. Транспортёр можно направить в приёмный бункер, что избавит от ручного труда на поле.

В целом конструкция аналогична вибрационной копалке, только вместо прутьев стоит транспортёр. Его выполняют из металлических прутьев или трубок, которые расположены параллельно друг другу. Они устанавливаются в подвижный обод или цепь. Можно изготовить транспортёр из стальной сетки или резиновой ткани.

Механизм приводится в действие от вала сельхозтехники через редуктор. Далее крутящий момент передаётся через цепь или зубчатую передачу. Перед изготовлением подобного устройства лучше изучить заводские схемы. Народными умельцами представлено множество конструкций, и каждый стремится предложить что-то оригинальное, что усовершенствует механизм.

Шаги по созданию транспортёрной копалки:

1. Изготовление рамы. Для этого используют стальной профиль с прямоугольным сечением.
2. Нож-лемех делают из листовой стали.
3. К каркасу крепят валики для ленты транспортёра.
4. Собирают ленту транспортёра и устанавливают.

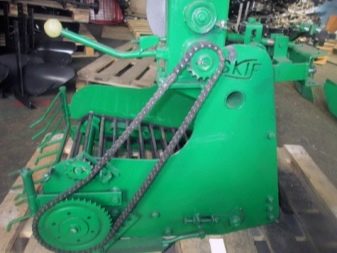

5. Устанавливают кронштейны для редуктора и цепной или зубчатой передачи, после чего крепят сами устройства.
6. Ставят колёса.

Основная задача — выполнить сборку транспортёра с высокой точностью. Устройство имеет движущиеся делали и будет работать в условиях экстремальной запылённости. От надёжности узла зависит скорость уборки урожая.

Самодельная копалка для мини-трактора при установке приёмного бункера позволит механизировать весь процесс сборки урожая. Главное, что для создания подобного устройства не нужно тратить много денег. Необходимый материал найдётся дома или на свалке. В крайнем случае можно воспользоваться старыми механизмами.

pochini.guru

особенности грохотных (вибрационных), ленточных, веерных и моделей барабанного типа. Как выбрать?

Собственники земельных участков довольно охотно используют механизированных помощников для возделывания земли и при сборе урожая. Еще несколько лет назад картофель собирали только вручную, специальные устройства встречались лишь в крупных сельскохозяйственных госкорпорациях. В наши дни картофелекопалки доступны даже самому мелкому фермеру.

Особенности конструкции

Как только заканчиваются весенняя посевная, а также работы по вскапыванию земли и внесению удобрений, начинается не менее хлопотный период комплексного ухода за посевами. Но и с наступлением осени жизнь фермера легче не становится – ведь перед ним встает сложная задача сбора урожая. Особенно много сил и времени затрачивается на уборку картофеля.

Конечно, выкапывать корнеплоды можно и ручным способом, но в одиночку с этим справиться довольно сложно, в большинстве случаев приходится привлекать помощников, услуги которых должны оплачиваться. Если картофель выращивается на продажу, то такая статья расходов может серьезно урезать полученную прибылью, а то и вовсе свести на нет все долгие усилия по выращиванию корнеплодов.

Кроме того, ручная работа занимает длительный период, что крайне нежелательно. Именно в этом случае оптимальным выходом может стать картофелекопалка, это устройство было придумано довольно давно.

Благодаря такому прибору скорость сбора урожая и трудозатраты значительно снижаются, а результативность, наоборот, возрастает.

Как работает?

Специальную опалубку для мотоблока, предназначенную для сбора картофеля, можно купить готовой в магазине, но многие мастера предпочитают изготавливать ее своими руками. Это устройство относят к навесному оборудованию, которое крепится непосредственно на машину при помощи особой сцепки.

Конструкция поднимает слой земли и выкапывает корнеплоды, которые затем можно собрать вручную с поверхности земли. В сравнении с ручным выкапыванием картошки такой метод экономит довольно много времени. Средняя производительность труда копалок составляет 0,1-0,02 Га в час, этот параметр в разы превышает содействующих показатель для ручной сборки.

Картофелекопатель можно применять и для всех остальных корнеплодов – моркови, а также свеклы, репы, редьки и лук.

Тем не менее прежде чем купить такой нужный механизм, постарайтесь удостовериться в том, что вы сможете зацепить его на вашем мотоблоке либо культиваторе. Обязательно следует учесть и мощностные характеристики этого мотоблока, а также особенности грунта, в котором выращиваются культуры.

Имейте в виду, что копалка стоит довольно дорого, поэтому при выборе модели стоит принять к сведению все перечисленные параметры, иначе вы рискуете попросту потратить деньги впустую.

Виды

В зависимости от конструкционных особенностей различают копалки барабанного типа, веерные, роторные, механизмы с карданным приводом, с валом отбора мощности и редукторные.

По принципу работы разделяют картофелекопалки трех видов:

• грохотная;
• простая;
• транспортерная.

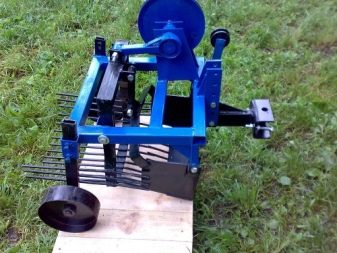

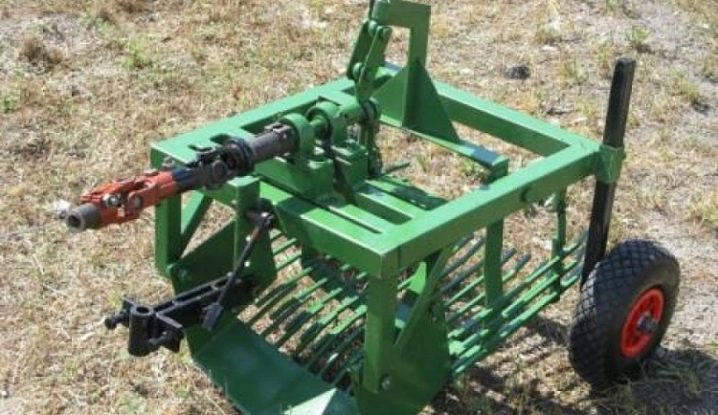

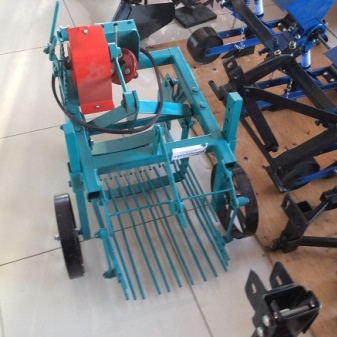

Грохотная или вибрационная

Копалка вибрационного типа считается наиболее эффективной в сравнении со всеми другими видами оборудования. Она состоит из особого решетчатого стола, а также привода и лемеха. Принцип работы довольно прост: один из основных элементов картофелекопалки – лепеха, углубляется в землю и вместе с картошкой подхватывает верхние слои земли, которые перекладываются на решетку стола. После чего под воздействием незначительной вибрации лишняя земля начинает отслаиваться и «уходить» сквозь щели обратно в землю, а сами корнеплоды уже очищенными выпадают с обратной стороны агрегата.

Такая система позволяет собрать до 98% всех клубней из земли. Ножи косилки заглубляются в землю на 21-25 см и захватывают слой почвы шириной 35-40 см, благодаря такому механизму можно одномоментно обработать довольно значительную площадь посадок. Модель грохотного типа успешно справляется даже с тяжелыми грунтами, после вскапывания абсолютно все клубни остаются лежащими на земле, поэтому фермеру не придется копаться в земляных комьях и искать оставшиеся там клубни.

При использовании вибрационной картофелекопалки практически все клубни оказываются выкопанными и при этом целыми.

Впрочем, без минусов не обошлось. Стоимость такой копалки очень высока, кроме того, ее невыгодно использовать на небольших участках, так как затраты на ее покупку и расход топлива попросту не окупятся. Также вибрация нередко передается с косилки на мотоблок, а оттуда на оператора, что может вызывать определенный дискомфорт у оператора.

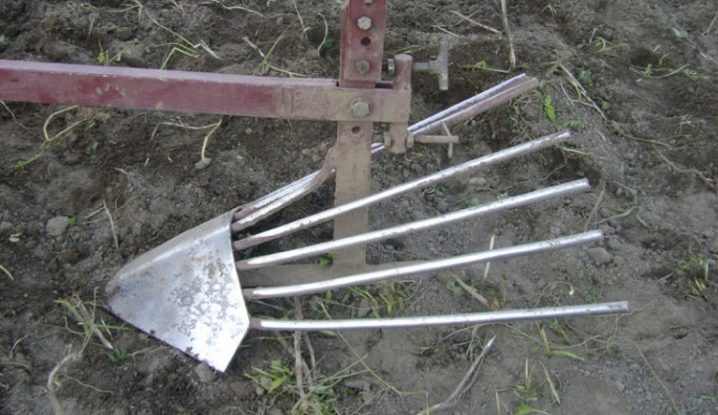

Простая или стрельчатая

Самым простым вариантом картофелекопалки считается универсальная стрельчатая. Она представляет собой механизм, визуально напоминающий лопату, к которой прикреплены прутья. За счет заостренного края устройство подкапывает землю в междурядьях, а картошка попадает на зубчики устройства. После этого весь ненужный грунт осыпается, а картофелины выкидываются на поверхность посевной площади.

Такая схема имеет немало преимуществ:

• устройство универсально, потому может монтироваться к самым различным модификациям мотоблоков;
• копалка может использоваться даже с мотоблоками малой мощности;
• на современном рынке представлено несколько разновидностей универсальных устройств, что позволяет фермеру подобрать оптимальный вариант исходя из структуры и влажности грунта, а также глубины размещения картофелин;
• повышенная скорость и производительность агрегата, подсоединив такую копалку к мотоблоку, его можно даже включить на вторую или третью передачу;
• универсальная модификация стоит относительно недорого и потому доступна большей части российских дачников и собственников приусадебных хозяйств.

Универсальная модель имеет и свои недостатки:

• копалка заглубляется в землю не более, чем на 15 см, а в ширину ее охват не превышает 20 см;
• после сбора урожая в земле остается не менее 15-20% всего картофеля;
• острые края лопаты нередко режут клубни во время их выкапывания, впрочем, при ручном методе сборки этот показатель гораздо выше;
• урожай можно собирать только рядами – прежде чем приступить к выкапыванию картошки, обязательно нужно вскопать предыдущий ряд.

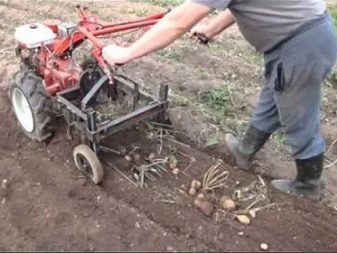

Транспортерная

Картофелекопалка, предназначенная для тяжелых тягловых мотоблоков. Единственный недостаток такого оборудования – это весьма высокая стоимость. Агрегат с ленточным механизмом немного напоминает вибрационную разновидность устройств, однако, вместо особого стола здесь – движущаяся лента. Во время работы агрегата клубни перемещаются по ней и проходят полную очистку от остатков земли. Такая модель оптимальна для больших ферм, которые выращивают большое количество корнеплодов с коммерческой целью. Урожай такой копалкой можно собрать довольно быстро, причем даже на большой посевной площади.

Обратите внимание, что перед тем, как запустить систему сбора урожая, следует проверить участок на предмет утолщенных сорных трав, т. к. если от них не избавиться, они могут намотаться на механизм.

Рейтинг моделей

Современная промышленность выпускает несколько типов картофелекопалок. Рассмотрим наиболее эффективные и надежные по мнению экспертов.

ККМ-1

Это вибрационная модель, которая оптимальна для обработки участков с облегченными грунтами и влажностью, не превышающей 27%. Помимо картофеля, такой агрегат может собрать другие корнеплоды, например, морковь, свеклу, репчатый лук и другие. Масса устройства составляет 40 кг, ширина охвата земли 37 см и глубина вспахивания – 20 см. Модель отличается высокой производительностью – 0,2 Га/час, как правило, устройство реализуется в комплекте с просевной решеткой, а также лемехом. Она предназначена для работы с мотоблоками «Агат», «МТЗ», «Каскад», «Нева», «Фаворит», а также «Салют».

КВ М-3

Это навесное сельскохозяйственное оборудование грохотного типа, которое может взаимодействовать абсолютно с разными типами мотоблоков отечественного, украинского и китайского производства. Чаще всего его используют вместе с агрегатами брендов «Заря», «Салют», «Агат» и «Нева». Механизм может работать на твердых и сложных грунтах – для этого он оснащен специальными резаками, которые создают более ощутимые вибрации решетки, перетряхивающей землю. Масса КВМ 3 – 39 кг, скорость работы составлять 1-2 км/ч. Параметры захвата составляют: ширина- 37 см, а глубина – 20 см. Производительность – 0,1-0,2 га/час.

Полтавчанка

Это еще один представитель устройств вибрационного типа, который оптимален для обработки маленьких участков земли, площадь которых не более 2 гектаров, масса оборудования составляет 35 кг, параметры производительности соответствуют 0,2 га/час, а скорость работы – примерно 2-3 км/час. При помощи такой картофелекопалки можно за раз обрабатывать полосу шириной до 39 см на глубине 18 см.

В комплекте с модификацией идет штифт, а также ремень, благодаря которым система надежно крепится к мотоблокам производства «Заря», «МТЗ», «Агат» и многих других отечественных установок. Это навесное устройство превосходно справляется со сбором урожая на среднетяжелых землях с влажностью до 30%. За счет опции регулировки параметров колес можно менять глубину захвата земли во время уборки.

КТ-51

Ширина захвата такого агрегата соответствует 45 см, масса устройства – 47 кг. Модель регулирует глубину захвата земли при помощи опорных колес. Возможна функция регулировки скорости транспортера, которая осуществляется через вращение мотоблочного движка. Модель оптимальна для тяжелых мотоблоков, например, таких как «Зубр» или «Кентавр».

Единственный недостаток — агрегат довольно дорогой.

КМ-2

Это модель однорядных картофелекопалок, которые позволяют собирать урожай корнеплодов без повреждения клубней. Обычно механизм используют для работы на небольших участках. Благодаря работе устройства клубни быстро отделяются от грунта, причем ни один не остается пропущенным. Основным достоинством таких моделей является доступность запчастей, которые можно купить в любом гипермаркете садовой техники. Аппарат работает на любых видах почвы. Крепление колес с кронштейном находится у основания аппарата, что позволяет осуществлять настройку глубины вспашки.

На сегодняшний день в российских магазинах можно приобрести самые разнообразные изделия, стоимость который начинается от 6 тысяч, причем в продаже представлена широкая ассортиментная линейка самого различного по своим технико-эксплуатационным параметрам оборудования, поэтому каждый может подобрать модель исходя из интенсивности загрузки, размеров посевного пространства и типа почвы.

Как установить и настроить?

Чтобы прикрепить картофелевыкапыватель к мотоблоку, используют сцепку, которая включает переднюю часть – ее крепят к трактору, устройство регулировки наклона атаки, а также кронштейн для крепежа. Сцепку делят на два элемента. Правый остается на копалке, а второй фиксируется к трактору, обе части соединяют специальными болтами. Чтобы отрегулировать механизм, используют длинный центральный винт. От того, как вы его настроите, будет зависеть глубина вскапывания земли при работе устройства.

Его следует подкрутить ключом и выбрать оптимальное положение, затем закрепить приводной ремень и пропустить ровно над натяжным роликом.

После запуска двигатель картофелевыкапыватель сразу же начинает работать, однако, часто бывает, что навеска начинает заходить в грунт под неверным углом, причина заключается в неправильной настройке механизма. Если ситуацию не исправить, то мотоблок начнет пробуксовывать либо ремень попросту соскользнет со шкивов. Как следствие, транспортер механизма начнет забиваться землей, а продолжать работу будет невозможно.

В этом случае следует скорректировать настройки, для этого осторожно вращают винт угла атаки так, чтобы уменьшить его. Кроме того, на прицепном узле нужно выбрать по отверстиям оптимальное положение, благодаря таким действиям можно задать нужную глубину погружения в землю. Чтобы копалка правильно взаимодействовала с мотоблоком, следует отрегулировать все имеющиеся болты на прицепном узле, в этом случае агрегаты будут располагаться на одной оси, а само устройство будет и ровно перемещаться по поверхности и не начнет слишком сильно углубляться в грунт.

Многие умельцы предпочитают делать картофелекопалку своими руками – такое оборудование выходит гораздо дешевле, причем работает довольно качественно. Имея самые минимальные навыки работы с металлическими предметами, а также схемы и чертежи, выкапыватель можно соорудить буквально за несколько часов. Изготовление механизма обычно начинается с изготовления сварной рамы, для этого нужна квадратная труба из металла, ее распиливают на 4 отрезка выбранной длины, из них сваривается прямоугольник, затем чего из остатков делают перемычку.

На следующем этапе необходимо сделать вертикальные стойки, обычно их нарезают из металлических квадратов, а затем приваривают к стальной раме, стойки фиксируют между собой железными прутьями, обычно их диаметр составляет 0,5 см. Режущую часть устройства, которая будет отвечать непосредственно за подрезание земли, изготавливают из стального листа толщиной 5 мм либо из старой циркуляционной пилы, в обоих случаях такая картофельная копалка будет работать очень хорошо. Заточка при этом обязательно должна быть округлой, благодаря этому она не сможет слишком сильно углубиться в землю и сведет к минимуму вероятность повреждения самих клубней.

Самодельную конструкцию, как правило, дополняют подвижными колесами, обычно их заимствуют у старой садовой тележки, лучше всего обратить внимание на приспособления с широкими шинами – они сделают перемещение по грядкам более легким. Оптимально, если колеса будут оснащены осью, к которой будут крепиться стойки с отобранными отверстиями. Если подходящих колес у вас нет, то можно использовать металлические.

Это сделает конструкцию более тяжелой, зато работа агрегата на твердых почвах будет более эффективной.

Если вы собираетесь работать с влажными грунтами, то будет правильно отдать предпочтение резиновым колесам, но с тракторным протектором. Имейте в виду, что обычные резиновые колеса во влажной земле будут передвигаться гораздо хуже. Все элементы цепляют между собой при помощи контактной сварки, а также с использованием традиционных крепежей – гаек и болтов. Первый вариант более практичный и долговечный, зато модели, изготовленные по второму принципу, могут быть разобраны и собраны обратно при необходимости. Собрать копалку несложно, при этом себестоимость готового изделия будет минимальной.

О том, как настроить и отрегулировать картофелекопалку с мотоблоком, смотрите в видео ниже.

stroy-podskazka.ru

Картофелекопалка для мотоблока, самодельная — чертежи, видео

Оглавление:

Картофелекопалка для мотоблока, самодельная

В наше время почти никто вручную не вскапывает садовые участки, потому что современная техника по уходу за дачным и приусадебным участком стала доступна. Сейчас широко используются новая техника и часто для них делается картофелекопалка для мотоблока, самодельная, ниже опишем несколько вариантов изготовления.

Многие люди, которые работают в поле, не понаслышке знают, какое это нелегкое дело выращивать и собирать собственный урожай картофеля. Чтобы облегчить уборку урожая картофеля, человек придумал специальное изобретение — картофелекопалка. Наши предки для этого использовали лопату, для нас же специально было создано механическое устройство автоматического сбора картошки. Предназначение картофелекопалки в том, чтобы отделять клубни от почвы и укладывать их на поверхность земли.

Сейчас есть большой выбор заводских вариантов этого устройства. Но если садовод, более или менее опытен, для него будет нетрудно самостоятельно собрать картофелекопалку, не уступающую заводским образцам.

Самодельные картофелекопалки для мотоблока

В первую очередь собираем сварную раму из металлических пластин (8 мм), железного швеллера (№8) и специального уголка (63х40). Используя пластины изготавливаем лемех.  Изготовленных лемех устанавливаем на элеваторный кожух, используя четыре болта, и затягиваем гайками.

Изготавливаем редакционный узел используя два металлических корпуса цилиндрической формы.

Выполнены они в виде стакана и втулки, соединяющим между собой ведомый и ведущий стальные валы. Они должны быть легко вращаемыми. На шпонки призматической формы насаживаются специальные звездочки, с приваренными ступицами. Они изготавливаются из трубы, размер которой 25 мм.

Во избежание разреза картофеля, заточка детали должна быть круглая. Если изменить крепление кожуха к раме, то изменится наклон элеватора и угол копания лунок. Чтобы сделать самодельную картофелекопалку, потребуются определенные навыки. Ни одна картофелекопалка не обойдется без барабана очистителя.

Создать ее достаточно непросто, но если использовать правильный подход, то займет совсем немного времени. Главная конструкция содержит в себе две роликовые цепи, имеющие 94 звена, и одевающиеся на стержни. Из-за своей формы, эта конструкция называется «беличье колесо». Это колесо, для большей прочности, закрепляется на двух согнутых дисках. Вместо дисков, можно использовать обод велосипедного колеса.

После того, как к дискам приварили «беличье колесо», для его вращения оно закрепляется на две приваренные неподвижные оси. Вращение вала происходит на подшипниках, вместе с которым крутятся ведомые звездочки, приводящие в движение барабан.
Для изготовления ползунка лучше всего использовать фторопласт. В этом случае будет легко скользить цепочно-прутковая лента. С виду лента похожа на «беличье колесо», но там прутьев меньше и они значительно короче. В качестве опоры служат ползуны, которые защищают цепь от повреждений.

Самый легкий в изготовлении картофелекопалки — опорно-транспортный узел. Исходя из методики обработки и посадки картофеля, каждый может сделать его. Во время создания подобных узлов особых трудностей возникнуть не должно. Подобные механизмы применяют в картофелеуборочных комбайнах.

Сборка картофелекопалки

Вставляется выходная ось копалки в левое боковое отверстие кожуха. Выглядит оно как болтик с резьбой. После установления оси, начинаем монтаж звездочки с подшипником, кольца для распорки и промежуточной распорной втулки. Затем вставляем входную ось в отверстие кожуха справа.

Самая популярный метод выращивания картофеля — голландский. Он отличается высокой урожайностью и крайней универсальностью. Вы получите хороший урожай картошки, даже если погодные условия были неблагоприятны. Используемые сегодня методы значительно сокращают время, силы и затраты благодаря использованию автоматизированной копалки картофеля для мотоблоков.

Чертежи и схемы самодельной картофелекопалки для мотоблока

Самодельная картофелекопалка к мотоблоку видео подборка

motoblok-kultivator.com

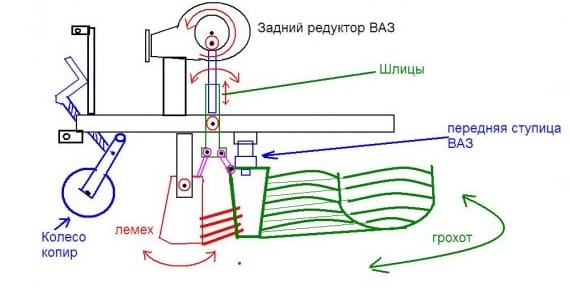

Чертеж грохотной картофелекопалки для мотоблока. Картофелекопалка грохотного типа своими руками. Этапы изготовления

Основная часть огородных площадей россиян традиционно отводится под картофель, ведь его у нас в народе еще называют вторым хлебом. Многие переложили часть труда по выращиванию картошки на плечи, а вернее на прицепное оборудование малой механизации: мотоблоков и минитракторов.

И если посадить картофель – труд невеликий, то окучить, а главное – выкопать – задача не из легких. Для окучивания и прополки чаще всего используют входящий в комплект мотоблоков окучиватель, а вот для копки в чистом виде он не совсем подходит. Разберемся чем копать и как сделать картофелекопалку для мотоблока своими руками.

Известны несколько конструкций картофелекопалок для мотоблоков и минитракторов. Рассмотрим их: от самых простых до высокотехнологичных.

Веерные картофелекопалки

Самые простые в изготовлении, также выпускаются промышленно, но в большинстве своем требуют некоторых доработок.

Сразу видно, что в их основе лежит тот же окучиватель, именно он, заглубленный ниже уровня залегания клубней, взрыхляет и разворачивает почву. А вот подает наверх вырытый картофель – веер, приваренный к задней части окучивателя. Его роль выполняют металлические прутки, приваренные на расстоянии 3 – 4 см друг от друга, расходящиеся и выгнутые в верхней части.

Величина заглубления регулируется упорными колесами, а поперечная планка служит подставкой для ног, становясь на которую человек своим весом обеспечивает требуемое заглубление приспособлению.

Именно такая схема веерного картофелекопателя кажется нам наиболее продуктивной. Сам процесс копки можно увидеть здесь:

Форму же, угол атаки и прочие нюансы вам придется доработать самостоятельно, с учетом ваших грунтов, мощности и ходовых качеств мотоблока, на который вы планируете устанавливать картофелекопатель, и даже сортов картофеля, формирующих клубни на разной глубине.

Разновидность подобной копалки без веера, предназначенная для работы вдвоем:

Картофелекопалки с грохотом

Это наиболее распространенный вид картофелекопалок, выпускающихся различными машиностроительными заводами в России и за рубежом. Имеет небольшие конструктивные различия, в первую очередь в конструкции привода решетки грохота – колеблющегося во время работы поддона, что позволяет картофелю частично очиститься от земли во время движения картофелекопалки.

Нож такой копалки может иметь разную конфигурацию. Он может быть закреплен неподвижно, а может крепиться шарнирно и незначительно колебаться во время движения, упрощая процесс выкапывания клубней. Ширина ножа составляет 35 – 40 см.

Чертежи для изготовления своими руками

Именно этот вид картофелекопалок, несмотря на достаточную сложность в изготовлении, делается домашними умельцами своими руками чаще других. Предлагаем ориентировочные чертежи с основными размерами такой картофелекопалки для мотоблока.

Большое количество узлов сочленения подвижных деталей делает это устройство регулярно обслуживаемым, но результат ее работы более качественный, чем у веерных картофелекопалок:

Картофель очищается лучше от земли и находится на ее поверхности.

Величина и частота колебаний грохота может быть разной и зависит от конструкции привода, но даже при незначительных колебаниях очистка происходит довольно хорошо:

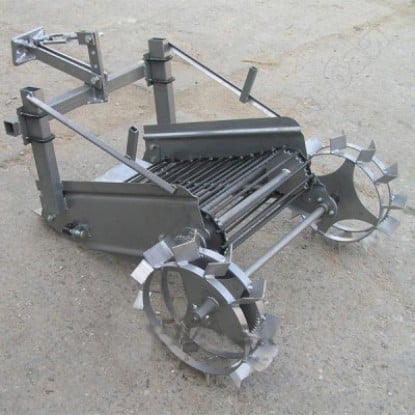

Транспортерные картофелекопалки

Они значительно проще в самостоятельном изготовлении, но на наш взгляд ничуть не хуже очищают картофель от земли.

Ножи у них выполняются такие же, как и у грохотных, а очистка картофеля происходит во время движения его по транспортерной ленте. Понятно, чем она длиннее, тем лучше очистится картофель, но длинные транспортерные ленты можно ставить только на картофелекопалки, используемые с тракторами. На мотоблоках они будут мешать идущему за ним человеку.

Привод транспортерной ленты может быть разным. Если он взят от колес самой копалки, то они должны быть с хорошими грунтозацепами, чтобы не стопорились на влажной или очень рыхлой земле.

Интересны в данной конструкции и задние направляющие, более компактно укладывающие картофель за лентой.

В данном транспортерном картофелекопателе, собранном своими руками, привод ленты осуществляется от вала отбора мощности самодельного же мотоблока и передается мотоциклетной цепью.

Для просмотра картинки нажмите на ее миниатюру справа

При изготовлении картофелекопалки такого типа главной проблемой будет подбор скорости вращения приводной шестерни транспортера и согласования ее с оборотами вала отбора мощности. В данной модели вал отбора мощности вращается со скоростью 500 – 800 об/мин, а редуктор взят от моторной лодки с передаточным отношением примерно 1:2. Остальное подобрано величиной звездочек на примерную скорость ходьбы при копке 2-3 км/час.

И все же, связь скорости движения транспортерной ленты с оборотами колеса нам кажется более целесообразной.

Существуют модели, разработанные для конкретных мотоблоков и минитракторов, как эта – для механизмов с боковым валом отбора мощности:

Барабанные картофелекопалки

Это довольно редкий вариант оборудования для минитехники, поэтому в основном самодельный. Очистка картофеля от грунта в таких устройствах происходит довольно качественно, как и укладка его на грунт, но сама конструкция довольно спорна, да и клубни больше повреждаются, чем при копке вышеперечисленными картофелекопалками, а значит и хуже сохраняются.

Что в них проще, так это прямой привод вращения от вала отбора мощности. Все остальное: изготовление барабана, упорные ролики и подшипники – явно сложнее. Конструкция же ножа особых примет не имеет, разве что предпочтительнее ему иметь более скругленную форму в задней части, чтобы картофель дополнительно не повреждался при попадании в барабан.

Картофелекопалка конная

Их еще довольно много продается в интернете. Они ввозятся в основном из Польши и переделываются под минитрактора и мотоблоки.

При этом, учитывая бо’льшую скорость движения данной техники в сравнении с конем, кроме переделки прицепного устройства, н

stroyew.ru

Картофелекопалка на мотоблок — виды, изготовление своими руками

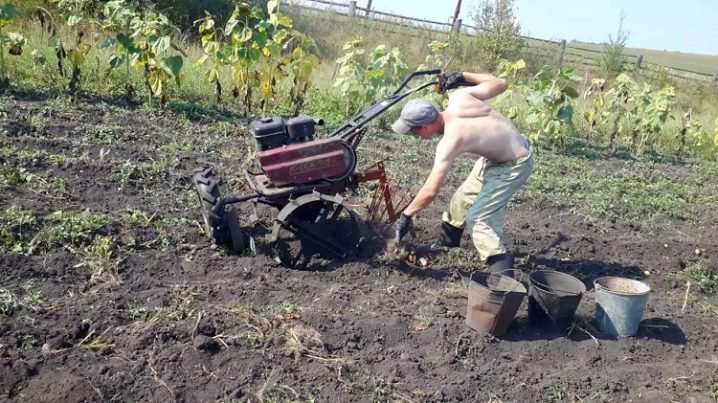

Картофелекопалка на мотоблок – это навесная конструкция, позволяющая быстро собрать урожай картофеля, не повреждая, при этом клубни сельскохозяйственной культуры. Сегодня это оборудование активно используется как в условиях крупных хозяйств, так и владельцами небольших огородов, что говорит о массе преимуществ и простоте в применении картофелекопалки.

Виды картофелекопалок к мотоблоку

Все имеющиеся в продаже картофелекопалки делятся на несколько типов. В зависимости от конструктивных особенностей, различают такие виды оборудования:

• простые или веерные картофелекопалки – по своей форме веерная картофелекопалка напоминает сердцеобразную лопату без черенка с длинными зубьями в верхней части. Такая копалка картофеля для мотоблока работает по следующему принципу: в начале работы лопата с подрезными ножами углубляется в грунт, приподнимая его вместе с клубнями. После этого стрельчатая лопата приподнимается, почва сквозь нее просыпается, а картофель остается на устройстве. В конце клубни скатываются вниз и остаются на земле. Картофелекопалки этого типа также делятся между собой по типу почвы, для обработки которой они могут применяться. По этому фактору различаются конструкции для легкого, среднего и тяжелого грунта;

• вибрационные устройства или как их еще называют картофелекопалки грохотного типа – к этому типу относится более сложное оборудование. Вибрационная картофелекопалка оборудуется лемехом, а на ее колесах расположены решетки для просева грунта. При работе грохотная картофелекопалка подкапывает почву, после чего направляет ее и картофель на решетку. Таким образом, в конструкции оборудования этого типа предусмотрен механический просев. К этому типу относятся популярные картофелекопалки ККМ-1 и КВМ-3;

• транспортерные картофелекопалки – в эту категорию входит оборудование с наиболее сложной конструкцией. Транспортерная картофелекопалка оснащена специальной лентой, на которую попадает почва и клубни. В результате движения ленты грунт просеивается, а картофель падает на землю, где ожидает дальнейшей сборки.

Все перечисленные устройства также делятся между собой по габаритам и области применения. По размерам устройства делятся на мини-копалки, средние и большие кон

струкции. Копалка на мотоблок первого типа предназначена для использования на дачных грядках, площадью не более 5 соток. Такие приспособления для мотоблока имеют скромные размеры, что делает их достаточно маневренными. Картофелекопатель на мотоблок второго типа может использоваться на огородах, площадью от 5 до 15 соток. Большой картофелевыкапыватель предназначен преимущественно для сбора урожая на крупных участках в частных и государственных хозяйствах, площадью от 15 до 50 соток и более.

Как сделать картофелекопалку для мотоблока своими руками?

Если вы хотите копать картошку мотоблоком, но средств на покупку картофелекопалки у вас нет, то вы можете сделать подходящее для работы оборудование своими руками. Чтобы собрать простейшую картофелекопалку самому, вам понадобится:

• листовой металл, из которого будет изготовлен лемех. Толщина материала должна составлять не более 5 мм;
• арматура или круг из прочной стали, который потребуется для изготовления сеялки. Диаметр детали должен быть не менее 10 см;
• полоса из стали или швеллер, толщиной не менее 1 см – из него нужно сделать подвесное устройство;
• 3-сантиметровый уголок, который призван усилить конструкцию;
• сварочный аппарат;
• дрель;
• набор крепежей.

После подготовки инструментов и материалов обязательно изучите чертёж. При помощи схемы вам будет гораздо проще разобраться с тем, какие размеры должны быть у деталей, и как крепить элементы, используемые для сборки.

Изготовление простейшей картофелекопалки для мотоблока выполняется в таком порядке:

1. Для начала нужно согнуть стальной лист. Это делается таким образом, чтобы итоговое изделие напоминало по своей форме культиватор «ласточкин хвост». Непосредственно перед сгибанием стали ее нужно разогреть, используя газовую горелку. Края лопаты обработайте ручной ковкой, чтобы лопата получилась достаточно надежной. В конце обязательно закалите металл;
2. К тыльной стороне лопаты приварите металлические прутья. При этом проследите, чтобы рабочая поверхность изделия осталась максимально твердой;
3. Как вариант, для изготовления лемеха можно применить старые диски от циркулярной пилы. Они изготовлены из очень прочной стали, благодаря чему сделанный из них лемех прослужит максимально длительное время. Чтобы сделать элемент картофелекопалки, вырежьте из дисков две части и приварите их друг к другу под углом. После этого не забудьте закалить готовую деталь;
4. В качестве стойки можно воспользоваться держателем от старого ручного плуга. Применять швеллеры или уголки для этого нельзя, так как с такой деталью копка картошки мотоблоком будет очень неудобным, и, к тому же, рисковым занятием;
5. Для изготовления подвеса можно взять швеллер. Проделайте в нем отверстия, чтобы при работе вы смогли регулировать глубину погружения лемеха в почву.

Изготовленная таким образом самодельная картофелекопалка способна прослужить достаточно длительное время. С такой конструкцией копка картофеля мотоблоком может осуществляться даже поздней осенью, в период первых заморозков.

Грохотная картофельная копалка своими руками

Оборудование этого типа немного сложнее изготовить своими силами. Тем не менее, результат действительно стоит потраченного времени, ведь грохотная картофелекопалка обладает производительностью в 2, а то и в 3 раза выше простейшего устройства для сбора картошки. Такое приспособление отлично подойдет для выкапывания клубней на огородах, площадью от 10 соток и больше.

Для изготовления картофелекопалки потребуется подготовить материалы и оборудование, в число которых входит:

• профильная труба – с нее нужно сделать раму;
• 3-миллиметровый лист из стали, который потребуется для изготовления ковша;
• металлическая арматура или круг;
• швеллер, размерами 3×3 см, который понадобится для изготовления вертикальных тяг;
• редуктор и передняя ступица от авто марки ВАЗ;
• соединение шлицевого типа;
• целое колесо с шиной;
• болгарка и дрель;
• сварочный аппарат;
• комплект крепежей.

Как и в первом случае советуем заранее ознакомиться с чертежами, которые подскажут, как располагать и крепить детали картофелекопалки.

Алгоритм изготовления выглядит следующим образом:

1. Вначале сварите прочную раму, которая должна крепиться к устройству в двух опорных точках;
2. В качестве тягового устройства воспользуйтесь подвесом, также изготовленным из металлических деталей;
3. Колесо послужит упором всей конструкции и будет регулировать высоту ее расположения над почвой, поэтому обязательно предусмотрите для него надежное крепления;
4. Редуктор картофелекопалки должен приводиться в действие посредством вала, который нужно скрепить с колесом оборудования;
5. Рабочая часть приводиться в движение при помощи соединения шлицевого типа. Благодаря наличию такого узла, лемех будет двигаться в стороны, просеивая почву и сбрасывая собранные клубни.

Изготовленная таким образом грохотная картофелекопалка на мотоблок поможет быстро выкопать картофель, и сэкономить массу времени и сил своего владельца. Она проста в применении и не требует особого ухода.

Как простейшая, так и грохотная картофелекопалка может успешно использоваться в паре с мотоблоками Нева МБ-1 и МБ-2, а также агрегатами марок Агро, Каскад, Кайман и МТЗ.

o-motoblokah.ru
