Картофелекопалка фото: Картофелекопалки для мотоблоков и культиваторов- наличие всех ценовых категорий картофелевыкапывателей – интернет-магазин ВсеИнструменты.ру

особенности грохотных (вибрационных), ленточных, веерных и моделей барабанного типа. Как выбрать?

Собственники земельных участков довольно охотно используют механизированных помощников для возделывания земли и при сборе урожая. Еще несколько лет назад картофель собирали только вручную, специальные устройства встречались лишь в крупных сельскохозяйственных госкорпорациях. В наши дни картофелекопалки доступны даже самому мелкому фермеру.

Особенности конструкции

Как только заканчиваются весенняя посевная, а также работы по вскапыванию земли и внесению удобрений, начинается не менее хлопотный период комплексного ухода за посевами. Но и с наступлением осени жизнь фермера легче не становится – ведь перед ним встает сложная задача сбора урожая. Особенно много сил и времени затрачивается на уборку картофеля.

Конечно, выкапывать корнеплоды можно и ручным способом, но в одиночку с этим справиться довольно сложно, в большинстве случаев приходится привлекать помощников, услуги которых должны оплачиваться. Если картофель выращивается на продажу, то такая статья расходов может серьезно урезать полученную прибылью, а то и вовсе свести на нет все долгие усилия по выращиванию корнеплодов.

Кроме того, ручная работа занимает длительный период, что крайне нежелательно. Именно в этом случае оптимальным выходом может стать картофелекопалка, это устройство было придумано довольно давно.

Благодаря такому прибору скорость сбора урожая и трудозатраты значительно снижаются, а результативность, наоборот, возрастает.

Как работает?

Специальную опалубку для мотоблока, предназначенную для сбора картофеля, можно купить готовой в магазине, но многие мастера предпочитают изготавливать ее своими руками. Это устройство относят к навесному оборудованию, которое крепится непосредственно на машину при помощи особой сцепки. Конструкция поднимает слой земли и выкапывает корнеплоды, которые затем можно собрать вручную с поверхности земли. В сравнении с ручным выкапыванием картошки такой метод экономит довольно много времени. Средняя производительность труда копалок составляет 0,1-0,02 Га в час, этот параметр в разы превышает содействующих показатель для ручной сборки.

Картофелекопатель можно применять и для всех остальных корнеплодов – моркови, а также свеклы, репы, редьки и лук. Тем не менее прежде чем купить такой нужный механизм, постарайтесь удостовериться в том, что вы сможете зацепить его на вашем мотоблоке либо культиваторе. Обязательно следует учесть и мощностные характеристики этого мотоблока, а также особенности грунта, в котором выращиваются культуры.

Имейте в виду, что копалка стоит довольно дорого, поэтому при выборе модели стоит принять к сведению все перечисленные параметры, иначе вы рискуете попросту потратить деньги впустую.

Виды

В зависимости от конструкционных особенностей различают копалки барабанного типа, веерные, роторные, механизмы с карданным приводом, с валом отбора мощности и редукторные.

По принципу работы разделяют картофелекопалки трех видов:

  • грохотная;
  • простая;
  • транспортерная.

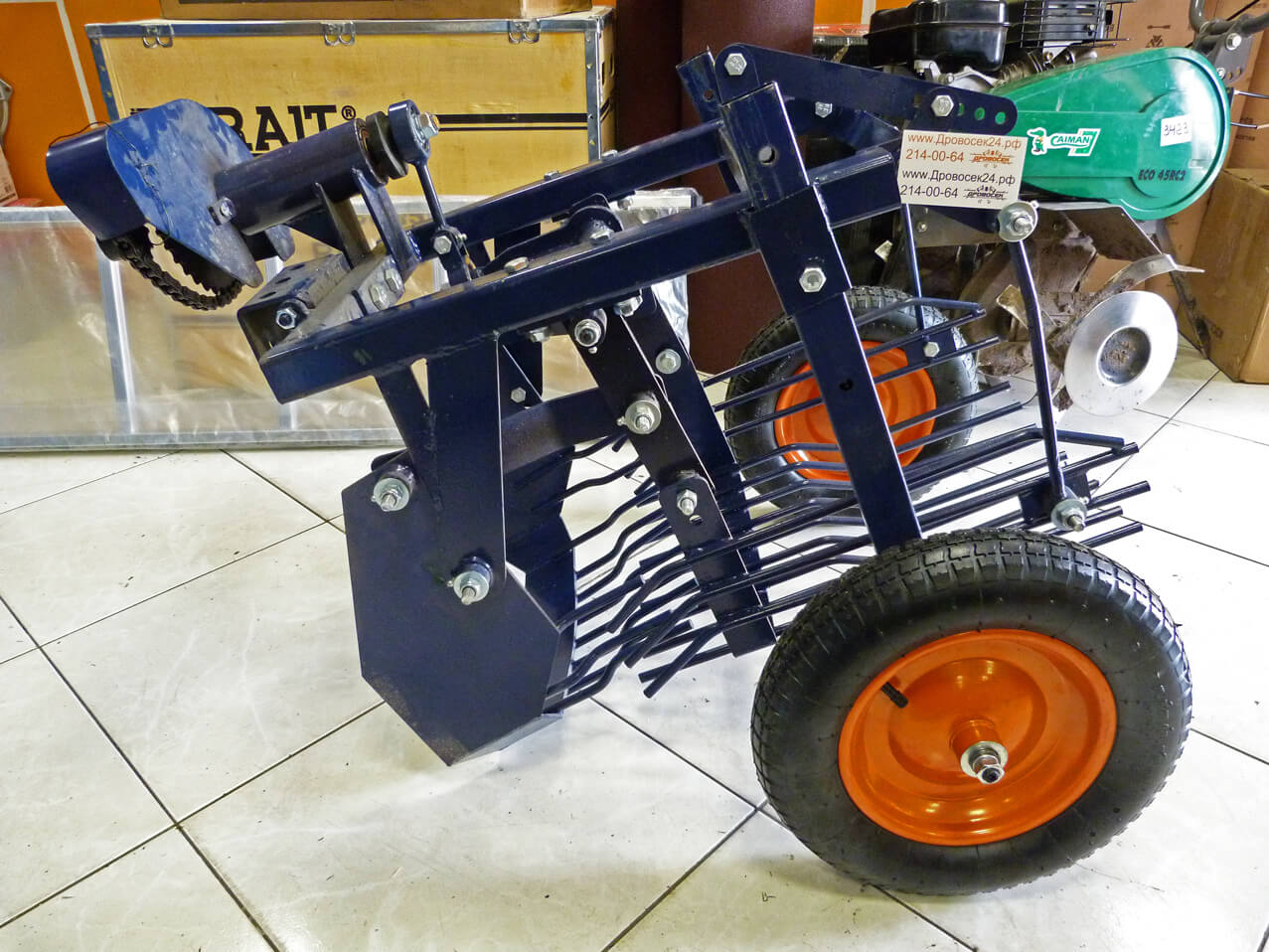

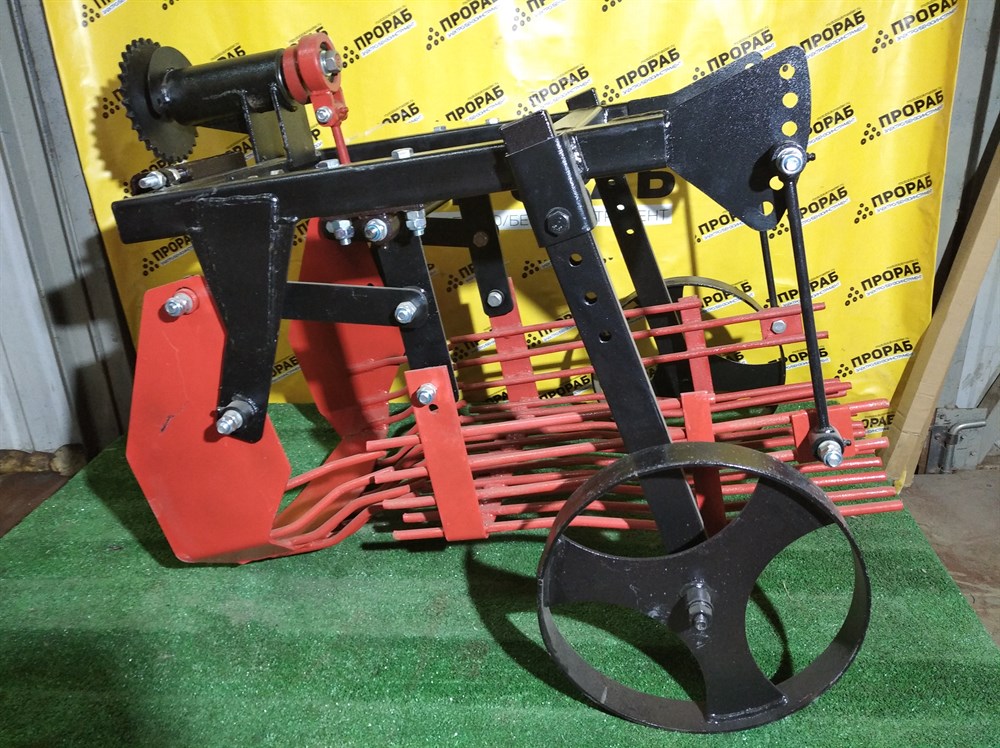

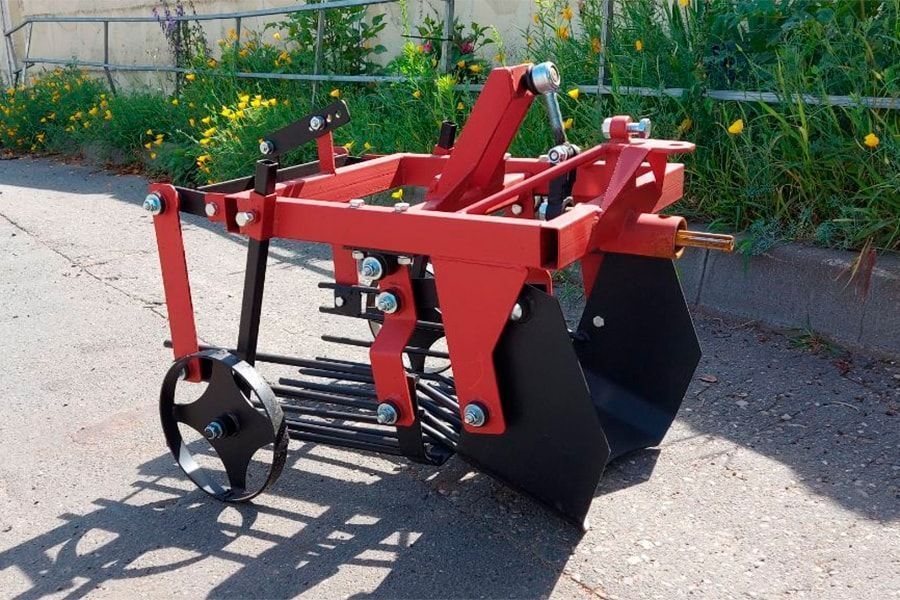

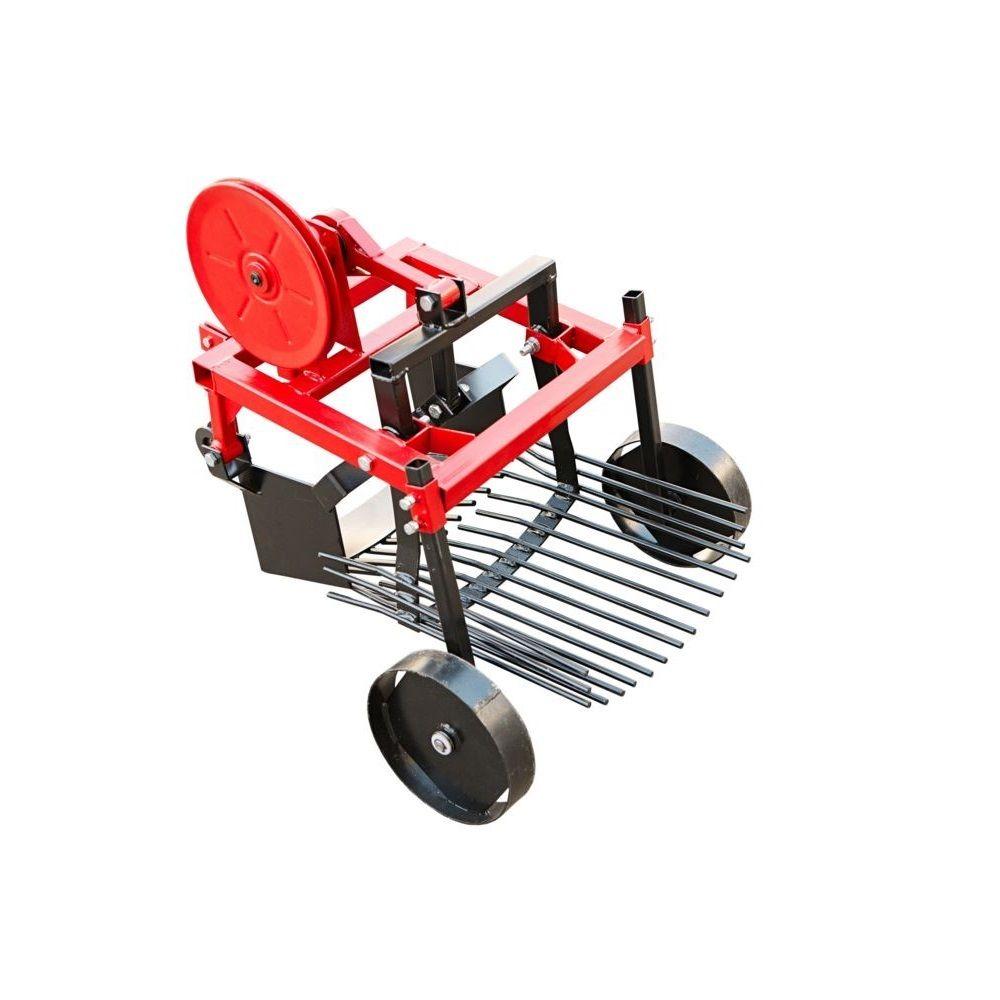

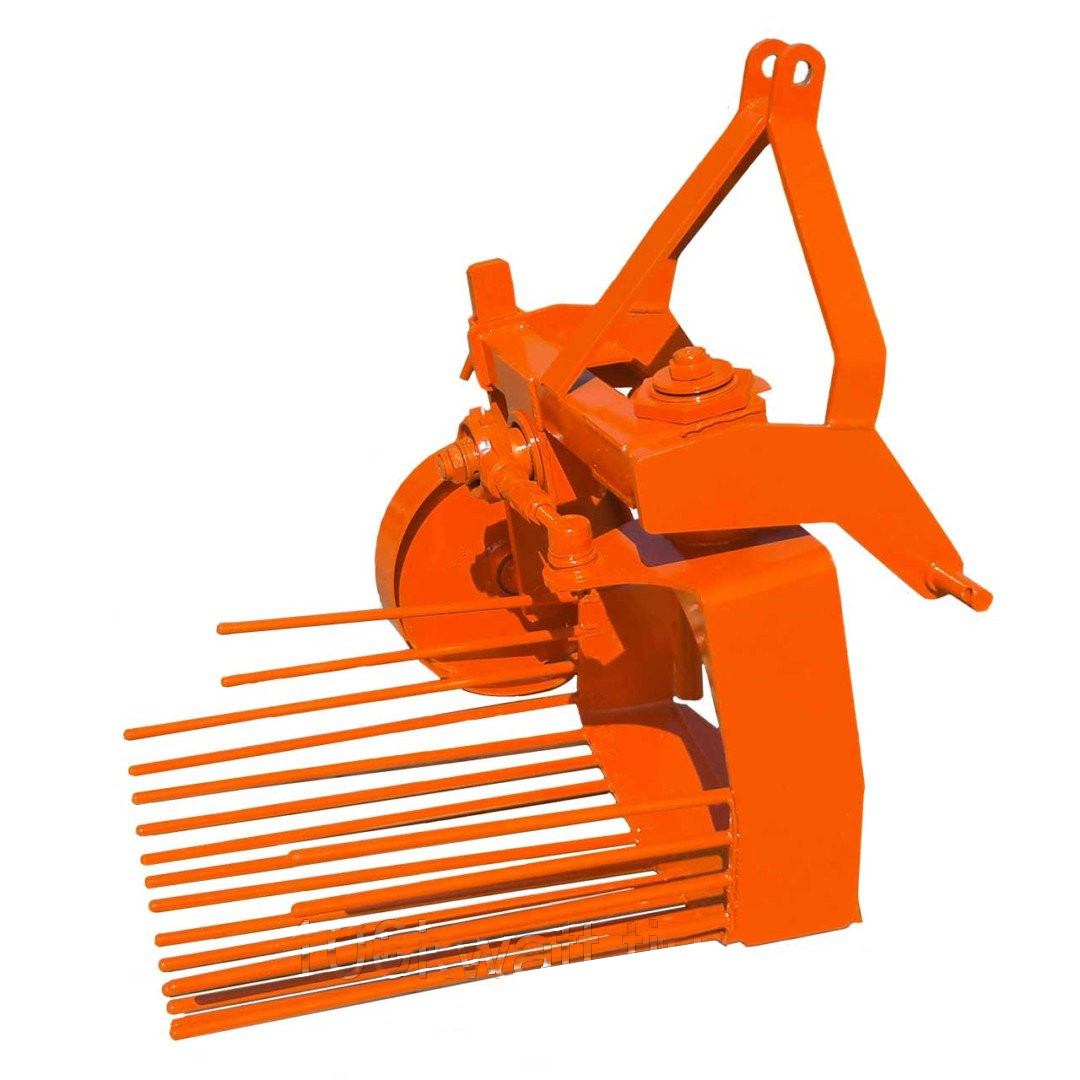

Грохотная или вибрационная

Копалка вибрационного типа считается наиболее эффективной в сравнении со всеми другими видами оборудования. Она состоит из особого решетчатого стола, а также привода и лемеха. Принцип работы довольно прост: один из основных элементов картофелекопалки – лепеха, углубляется в землю и вместе с картошкой подхватывает верхние слои земли, которые перекладываются на решетку стола. После чего под воздействием незначительной вибрации лишняя земля начинает отслаиваться и «уходить» сквозь щели обратно в землю, а сами корнеплоды уже очищенными выпадают с обратной стороны агрегата.

Такая система позволяет собрать до 98% всех клубней из земли. Ножи косилки заглубляются в землю на 21-25 см и захватывают слой почвы шириной 35-40 см, благодаря такому механизму можно одномоментно обработать довольно значительную площадь посадок. Модель грохотного типа успешно справляется даже с тяжелыми грунтами, после вскапывания абсолютно все клубни остаются лежащими на земле, поэтому фермеру не придется копаться в земляных комьях и искать оставшиеся там клубни.

При использовании вибрационной картофелекопалки практически все клубни оказываются выкопанными и при этом целыми.

Впрочем, без минусов не обошлось. Стоимость такой копалки очень высока, кроме того, ее невыгодно использовать на небольших участках, так как затраты на ее покупку и расход топлива попросту не окупятся. Также вибрация нередко передается с косилки на мотоблок, а оттуда на оператора, что может вызывать определенный дискомфорт у оператора.

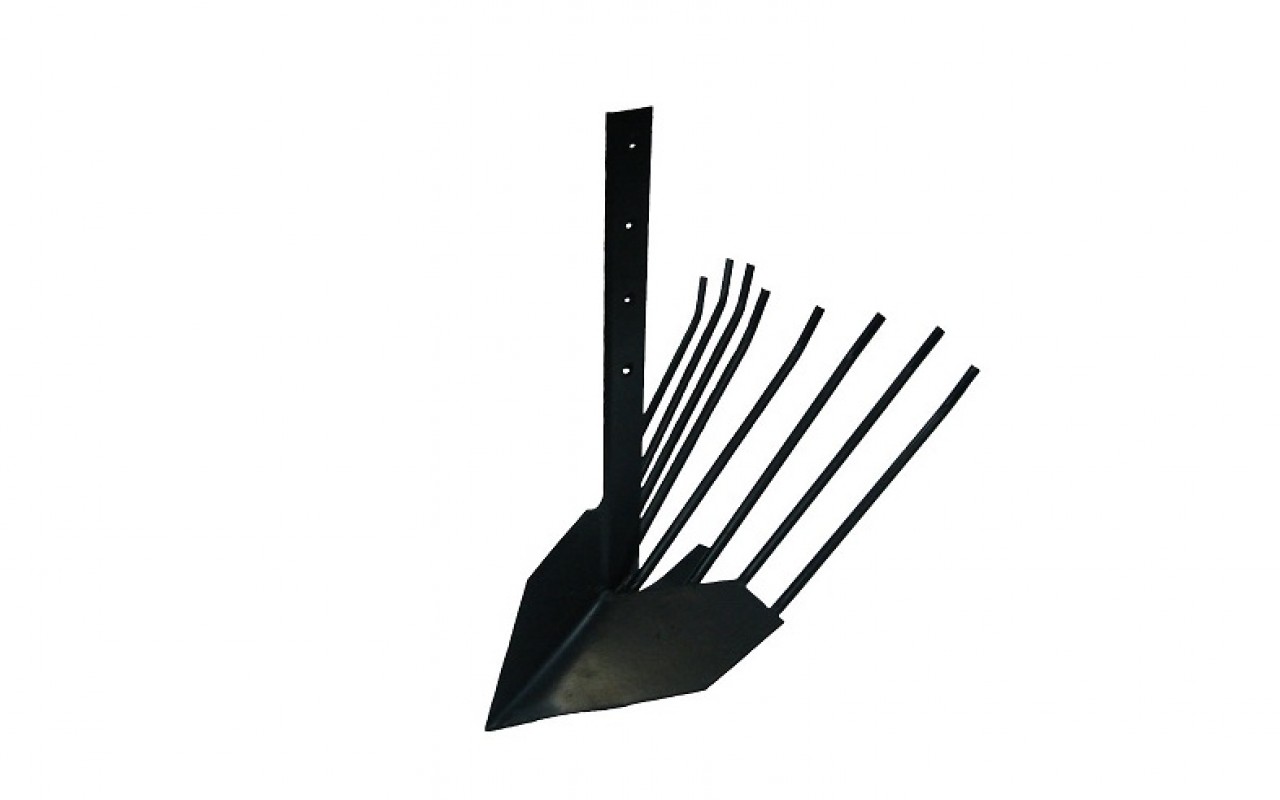

Простая или стрельчатая

Самым простым вариантом картофелекопалки считается универсальная стрельчатая. Она представляет собой механизм, визуально напоминающий лопату, к которой прикреплены прутья. За счет заостренного края устройство подкапывает землю в междурядьях, а картошка попадает на зубчики устройства. После этого весь ненужный грунт осыпается, а картофелины выкидываются на поверхность посевной площади.

Такая схема имеет немало преимуществ:

  • устройство универсально, потому может монтироваться к самым различным модификациям мотоблоков;
  • копалка может использоваться даже с мотоблоками малой мощности;
  • на современном рынке представлено несколько разновидностей универсальных устройств, что позволяет фермеру подобрать оптимальный вариант исходя из структуры и влажности грунта, а также глубины размещения картофелин;
  • повышенная скорость и производительность агрегата, подсоединив такую копалку к мотоблоку, его можно даже включить на вторую или третью передачу;
  • универсальная модификация стоит относительно недорого и потому доступна большей части российских дачников и собственников приусадебных хозяйств.

Универсальная модель имеет и свои недостатки:

  • копалка заглубляется в землю не более, чем на 15 см, а в ширину ее охват не превышает 20 см;
  • после сбора урожая в земле остается не менее 15-20% всего картофеля;
  • острые края лопаты нередко режут клубни во время их выкапывания, впрочем, при ручном методе сборки этот показатель гораздо выше;
  • урожай можно собирать только рядами – прежде чем приступить к выкапыванию картошки, обязательно нужно вскопать предыдущий ряд.

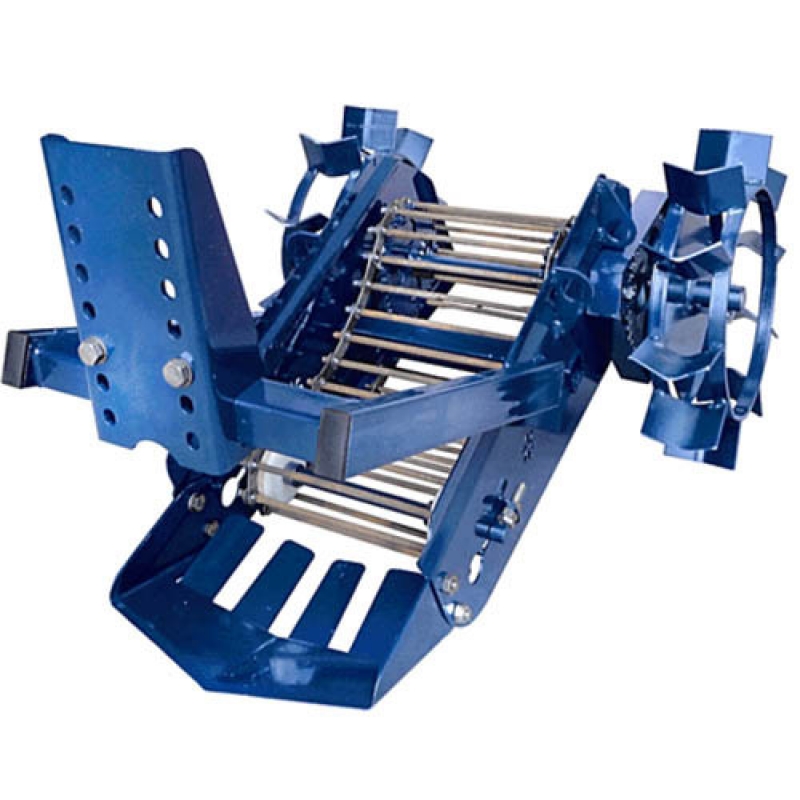

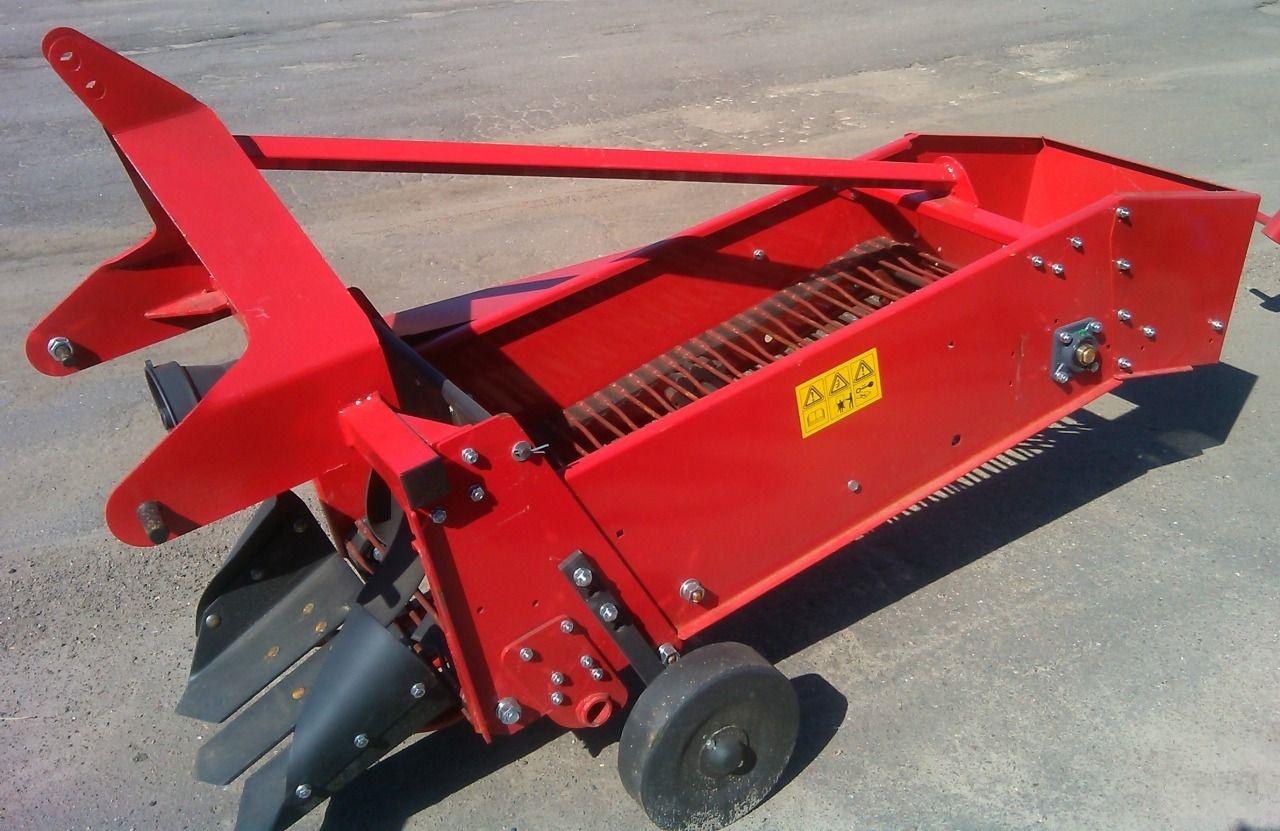

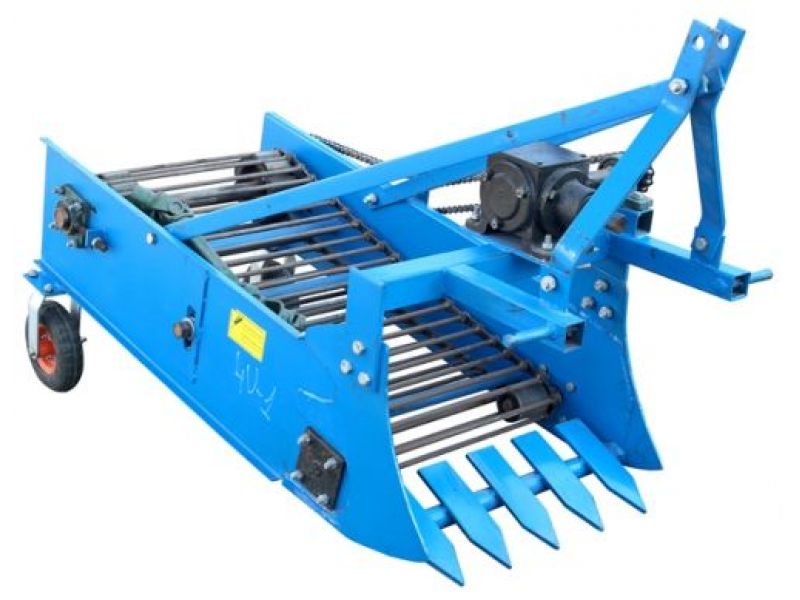

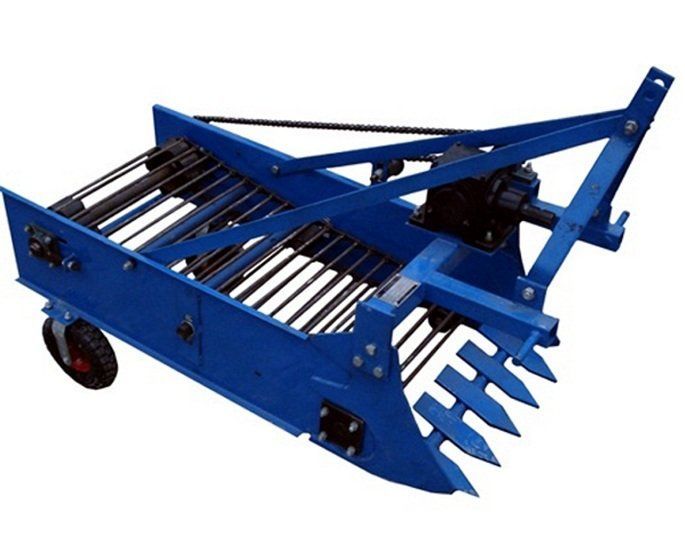

Транспортерная

Картофелекопалка, предназначенная для тяжелых тягловых мотоблоков. Единственный недостаток такого оборудования – это весьма высокая стоимость. Агрегат с ленточным механизмом немного напоминает вибрационную разновидность устройств, однако, вместо особого стола здесь – движущаяся лента. Во время работы агрегата клубни перемещаются по ней и проходят полную очистку от остатков земли. Такая модель оптимальна для больших ферм, которые выращивают большое количество корнеплодов с коммерческой целью. Урожай такой копалкой можно собрать довольно быстро, причем даже на большой посевной площади.

Обратите внимание, что перед тем, как запустить систему сбора урожая, следует проверить участок на предмет утолщенных сорных трав, т. к. если от них не избавиться, они могут намотаться на механизм.

Рейтинг моделей

Современная промышленность выпускает несколько типов картофелекопалок. Рассмотрим наиболее эффективные и надежные по мнению экспертов.

ККМ-1

Это вибрационная модель, которая оптимальна для обработки участков с облегченными грунтами и влажностью, не превышающей 27%. Помимо картофеля, такой агрегат может собрать другие корнеплоды, например, морковь, свеклу, репчатый лук и другие. Масса устройства составляет 40 кг, ширина охвата земли 37 см и глубина вспахивания – 20 см. Модель отличается высокой производительностью – 0,2 Га/час, как правило, устройство реализуется в комплекте с просевной решеткой, а также лемехом. Она предназначена для работы с мотоблоками «Агат», «МТЗ», «Каскад», «Нева», «Фаворит», а также «Салют».

КВ М-3

Это навесное сельскохозяйственное оборудование грохотного типа, которое может взаимодействовать абсолютно с разными типами мотоблоков отечественного, украинского и китайского производства. Чаще всего его используют вместе с агрегатами брендов «Заря», «Салют», «Агат» и «Нева». Механизм может работать на твердых и сложных грунтах – для этого он оснащен специальными резаками, которые создают более ощутимые вибрации решетки, перетряхивающей землю. Масса КВМ 3 – 39 кг, скорость работы составлять 1-2 км/ч. Параметры захвата составляют: ширина- 37 см, а глубина – 20 см. Производительность – 0,1-0,2 га/час.

Полтавчанка

Это еще один представитель устройств вибрационного типа, который оптимален для обработки маленьких участков земли, площадь которых не более 2 гектаров, масса оборудования составляет 35 кг, параметры производительности соответствуют 0,2 га/час, а скорость работы – примерно 2-3 км/час. При помощи такой картофелекопалки можно за раз обрабатывать полосу шириной до 39 см на глубине 18 см.

В комплекте с модификацией идет штифт, а также ремень, благодаря которым система надежно крепится к мотоблокам производства «Заря», «МТЗ», «Агат» и многих других отечественных установок. Это навесное устройство превосходно справляется со сбором урожая на среднетяжелых землях с влажностью до 30%. За счет опции регулировки параметров колес можно менять глубину захвата земли во время уборки.

КТ-51

Ширина захвата такого агрегата соответствует 45 см, масса устройства – 47 кг. Модель регулирует глубину захвата земли при помощи опорных колес. Возможна функция регулировки скорости транспортера, которая осуществляется через вращение мотоблочного движка. Модель оптимальна для тяжелых мотоблоков, например, таких как «Зубр» или «Кентавр».

Единственный недостаток — агрегат довольно дорогой.

КМ-2

Это модель однорядных картофелекопалок, которые позволяют собирать урожай корнеплодов без повреждения клубней. Обычно механизм используют для работы на небольших участках. Благодаря работе устройства клубни быстро отделяются от грунта, причем ни один не остается пропущенным. Основным достоинством таких моделей является доступность запчастей, которые можно купить в любом гипермаркете садовой техники. Аппарат работает на любых видах почвы. Крепление колес с кронштейном находится у основания аппарата, что позволяет осуществлять настройку глубины вспашки.

На сегодняшний день в российских магазинах можно приобрести самые разнообразные изделия, стоимость который начинается от 6 тысяч, причем в продаже представлена широкая ассортиментная линейка самого различного по своим технико-эксплуатационным параметрам оборудования, поэтому каждый может подобрать модель исходя из интенсивности загрузки, размеров посевного пространства и типа почвы.

Как установить и настроить?

Чтобы прикрепить картофелевыкапыватель к мотоблоку, используют сцепку, которая включает переднюю часть – ее крепят к трактору, устройство регулировки наклона атаки, а также кронштейн для крепежа. Сцепку делят на два элемента. Правый остается на копалке, а второй фиксируется к трактору, обе части соединяют специальными болтами. Чтобы отрегулировать механизм, используют длинный центральный винт. От того, как вы его настроите, будет зависеть глубина вскапывания земли при работе устройства.

Его следует подкрутить ключом и выбрать оптимальное положение, затем закрепить приводной ремень и пропустить ровно над натяжным роликом.

После запуска двигатель картофелевыкапыватель сразу же начинает работать, однако, часто бывает, что навеска начинает заходить в грунт под неверным углом, причина заключается в неправильной настройке механизма. Если ситуацию не исправить, то мотоблок начнет пробуксовывать либо ремень попросту соскользнет со шкивов. Как следствие, транспортер механизма начнет забиваться землей, а продолжать работу будет невозможно.

В этом случае следует скорректировать настройки, для этого осторожно вращают винт угла атаки так, чтобы уменьшить его. Кроме того, на прицепном узле нужно выбрать по отверстиям оптимальное положение, благодаря таким действиям можно задать нужную глубину погружения в землю. Чтобы копалка правильно взаимодействовала с мотоблоком, следует отрегулировать все имеющиеся болты на прицепном узле, в этом случае агрегаты будут располагаться на одной оси, а само устройство будет и ровно перемещаться по поверхности и не начнет слишком сильно углубляться в грунт.

Многие умельцы предпочитают делать картофелекопалку своими руками – такое оборудование выходит гораздо дешевле, причем работает довольно качественно. Имея самые минимальные навыки работы с металлическими предметами, а также схемы и чертежи, выкапыватель можно соорудить буквально за несколько часов. Изготовление механизма обычно начинается с изготовления сварной рамы, для этого нужна квадратная труба из металла, ее распиливают на 4 отрезка выбранной длины, из них сваривается прямоугольник, затем чего из остатков делают перемычку.

На следующем этапе необходимо сделать вертикальные стойки, обычно их нарезают из металлических квадратов, а затем приваривают к стальной раме, стойки фиксируют между собой железными прутьями, обычно их диаметр составляет 0,5 см. Режущую часть устройства, которая будет отвечать непосредственно за подрезание земли, изготавливают из стального листа толщиной 5 мм либо из старой циркуляционной пилы, в обоих случаях такая картофельная копалка будет работать очень хорошо. Заточка при этом обязательно должна быть округлой, благодаря этому она не сможет слишком сильно углубиться в землю и сведет к минимуму вероятность повреждения самих клубней.

Самодельную конструкцию, как правило, дополняют подвижными колесами, обычно их заимствуют у старой садовой тележки, лучше всего обратить внимание на приспособления с широкими шинами – они сделают перемещение по грядкам более легким. Оптимально, если колеса будут оснащены осью, к которой будут крепиться стойки с отобранными отверстиями. Если подходящих колес у вас нет, то можно использовать металлические.

Это сделает конструкцию более тяжелой, зато работа агрегата на твердых почвах будет более эффективной.

Если вы собираетесь работать с влажными грунтами, то будет правильно отдать предпочтение резиновым колесам, но с тракторным протектором. Имейте в виду, что обычные резиновые колеса во влажной земле будут передвигаться гораздо хуже. Все элементы цепляют между собой при помощи контактной сварки, а также с использованием традиционных крепежей – гаек и болтов. Первый вариант более практичный и долговечный, зато модели, изготовленные по второму принципу, могут быть разобраны и собраны обратно при необходимости. Собрать копалку несложно, при этом себестоимость готового изделия будет минимальной.

О том, как настроить и отрегулировать картофелекопалку с мотоблоком, смотрите в видео ниже.

Картофелекопалка для мотоблока, самодельная - чертежи, видео

Оглавление:

Картофелекопалка для мотоблока, самодельная

В наше время почти никто вручную не вскапывает садовые участки, потому что современная техника по уходу за дачным и приусадебным участком стала доступна. Сейчас широко используются новая техника и часто для них делается картофелекопалка для мотоблока, самодельная, ниже опишем несколько вариантов изготовления.

Многие люди, которые работают в поле, не понаслышке знают, какое это нелегкое дело выращивать и собирать собственный урожай картофеля. Чтобы облегчить уборку урожая картофеля, человек придумал специальное изобретение — картофелекопалка. Наши предки для этого использовали лопату, для нас же специально было создано механическое устройство автоматического сбора картошки. Предназначение картофелекопалки в том, чтобы отделять клубни от почвы и укладывать их на поверхность земли.

Сейчас есть большой выбор заводских вариантов этого устройства. Но если садовод, более или менее опытен, для него будет нетрудно самостоятельно собрать картофелекопалку, не уступающую заводским образцам.

Самодельные картофелекопалки для мотоблока

В первую очередь собираем сварную раму из металлических пластин (8 мм), железного швеллера (№8) и специального уголка (63х40). Используя пластины изготавливаем лемех.  Изготовленных лемех устанавливаем на элеваторный кожух, используя четыре болта, и затягиваем гайками.

Изготавливаем редакционный узел используя два металлических корпуса цилиндрической формы.

Выполнены они в виде стакана и втулки, соединяющим между собой ведомый и ведущий стальные валы. Они должны быть легко вращаемыми. На шпонки призматической формы насаживаются специальные звездочки, с приваренными ступицами. Они изготавливаются из трубы, размер которой 25 мм.

Во избежание разреза картофеля, заточка детали должна быть круглая. Если изменить крепление кожуха к раме, то изменится наклон элеватора и угол копания лунок. Чтобы сделать самодельную картофелекопалку, потребуются определенные навыки. Ни одна картофелекопалка не обойдется без барабана очистителя.

Создать ее достаточно непросто, но если использовать правильный подход, то займет совсем немного времени. Главная конструкция содержит в себе две роликовые цепи, имеющие 94 звена, и одевающиеся на стержни. Из-за своей формы, эта конструкция называется «беличье колесо». Это колесо, для большей прочности, закрепляется на двух согнутых дисках. Вместо дисков, можно использовать обод велосипедного колеса.

После того, как к дискам приварили «беличье колесо», для его вращения оно закрепляется на две приваренные неподвижные оси. Вращение вала происходит на подшипниках, вместе с которым крутятся ведомые звездочки, приводящие в движение барабан.
Для изготовления ползунка лучше всего использовать фторопласт. В этом случае будет легко скользить цепочно-прутковая лента. С виду лента похожа на «беличье колесо», но там прутьев меньше и они значительно короче. В качестве опоры служат ползуны, которые защищают цепь от повреждений.

Самый легкий в изготовлении картофелекопалки — опорно-транспортный узел. Исходя из методики обработки и посадки картофеля, каждый может сделать его. Во время создания подобных узлов особых трудностей возникнуть не должно. Подобные механизмы применяют в картофелеуборочных комбайнах.

Сборка картофелекопалки

Вставляется выходная ось копалки в левое боковое отверстие кожуха. Выглядит оно как болтик с резьбой. После установления оси, начинаем монтаж звездочки с подшипником, кольца для распорки и промежуточной распорной втулки. Затем вставляем входную ось в отверстие кожуха справа.

Самая популярный метод выращивания картофеля — голландский. Он отличается высокой урожайностью и крайней универсальностью. Вы получите хороший урожай картошки, даже если погодные условия были неблагоприятны. Используемые сегодня методы значительно сокращают время, силы и затраты благодаря использованию автоматизированной копалки картофеля для мотоблоков.

Чертежи и схемы самодельной картофелекопалки для мотоблока


Самодельная картофелекопалка к мотоблоку видео подборка

Картофелекопалка для мотоблока, чертежи, изготовление своими руками

Основная часть огородных площадей россиян традиционно отводится под картофель, ведь его у нас в народе еще называют вторым хлебом. Многие переложили часть труда по выращиванию картошки на плечи, а вернее на прицепное оборудование малой механизации: мотоблоков и минитракторов.

И если посадить картофель – труд невеликий, то окучить, а главное – выкопать – задача не из легких. Для окучивания и прополки чаще всего используют входящий в комплект мотоблоков окучиватель, а вот для копки в чистом виде он не совсем подходит. Разберемся чем копать и как сделать картофелекопалку для мотоблока своими руками.

Известны несколько конструкций картофелекопалок для мотоблоков и минитракторов. Рассмотрим их: от самых простых до высокотехнологичных.

Веерные картофелекопалки

Самые простые в изготовлении, также выпускаются промышленно, но в большинстве своем требуют некоторых доработок.

Сразу видно, что в их основе лежит тот же окучиватель, именно он, заглубленный ниже уровня залегания клубней, взрыхляет и разворачивает почву. А вот подает наверх вырытый картофель – веер, приваренный к задней части окучивателя. Его роль выполняют металлические прутки, приваренные на расстоянии 3 – 4 см друг от друга, расходящиеся и выгнутые в верхней части.

Величина заглубления регулируется упорными колесами, а поперечная планка служит подставкой для ног, становясь на которую человек своим весом обеспечивает требуемое заглубление приспособлению.

Именно такая схема веерного картофелекопателя кажется нам наиболее продуктивной. Сам процесс копки можно увидеть здесь:

Далее представлен примерный чертеж такой картофелекопалки, содержащий основные параметры для изготовления.

Форму же, угол атаки и прочие нюансы вам придется доработать самостоятельно, с учетом ваших грунтов, мощности и ходовых качеств мотоблока, на который вы планируете устанавливать картофелекопатель, и даже сортов картофеля, формирующих клубни на разной глубине.

Разновидность подобной копалки без веера, предназначенная для работы вдвоем:

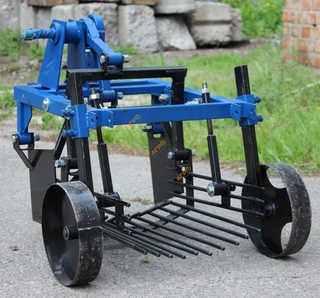

 Картофелекопалки с грохотом

Это наиболее распространенный вид картофелекопалок, выпускающихся различными машиностроительными заводами в России и за рубежом. Имеет небольшие конструктивные различия, в первую очередь в конструкции привода решетки грохота – колеблющегося во время работы поддона, что позволяет картофелю частично очиститься от земли во время движения картофелекопалки.

Нож такой копалки может иметь разную конфигурацию. Он может быть закреплен неподвижно, а может крепиться шарнирно и незначительно колебаться во время движения, упрощая процесс выкапывания клубней. Ширина ножа составляет 35 – 40 см.

Чертежи для изготовления своими руками

Именно этот вид картофелекопалок, несмотря на достаточную сложность в изготовлении, делается домашними умельцами своими руками чаще других. Предлагаем ориентировочные чертежи с основными размерами такой картофелекопалки для мотоблока.

Большое количество узлов сочленения подвижных деталей делает это устройство регулярно обслуживаемым, но результат ее работы более качественный, чем у веерных картофелекопалок:

Картофель очищается лучше от земли и находится на ее поверхности.

Величина и частота колебаний грохота может быть разной и зависит от конструкции привода, но даже при незначительных колебаниях очистка происходит довольно хорошо:

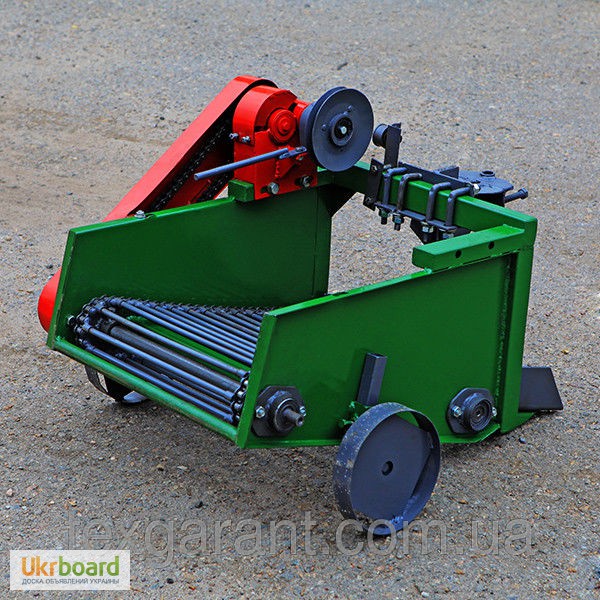

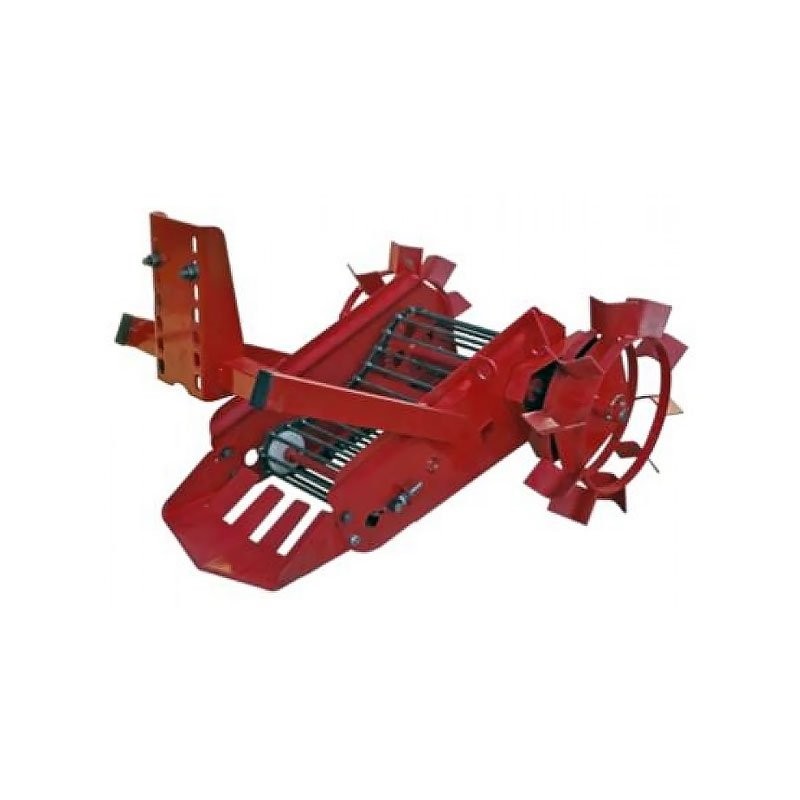

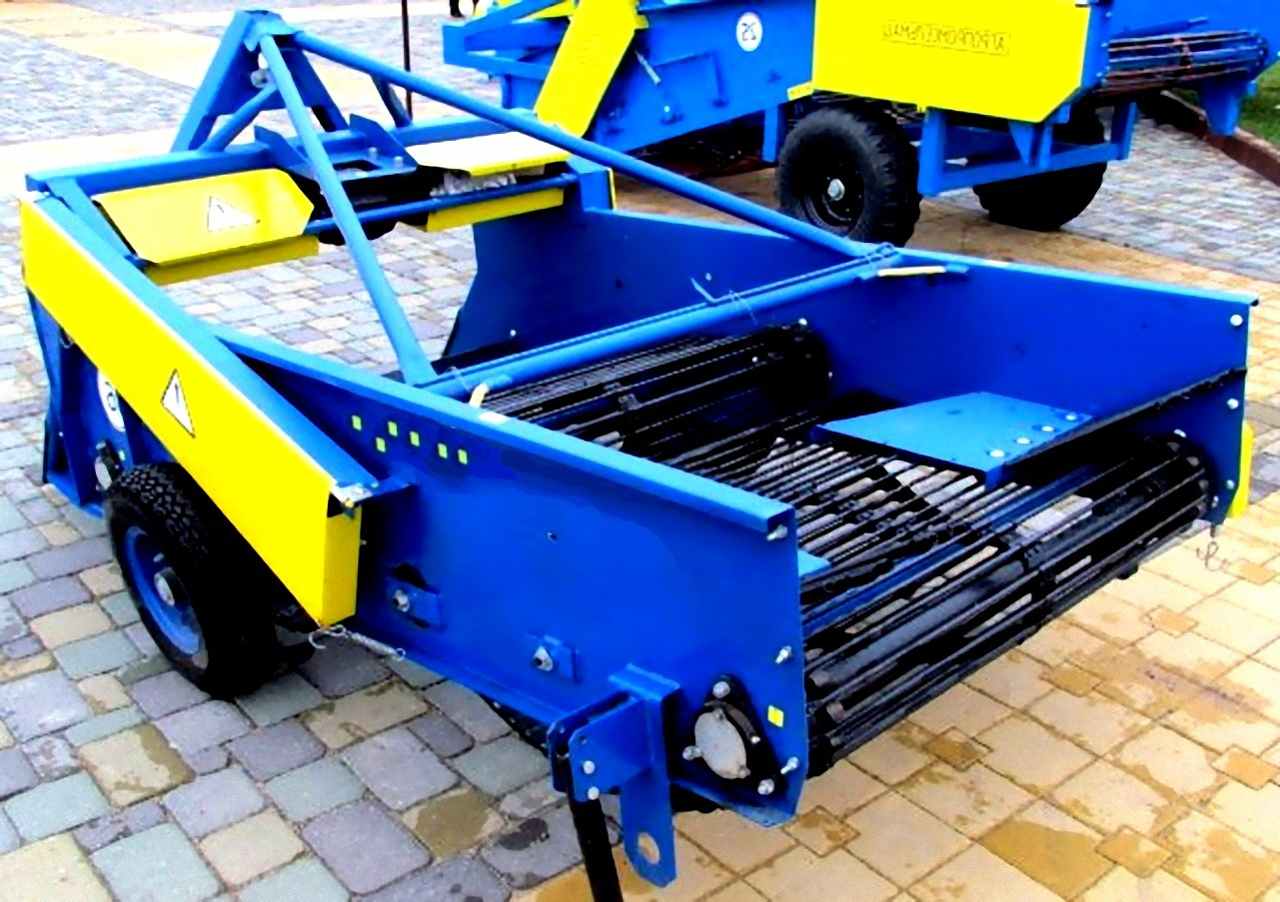

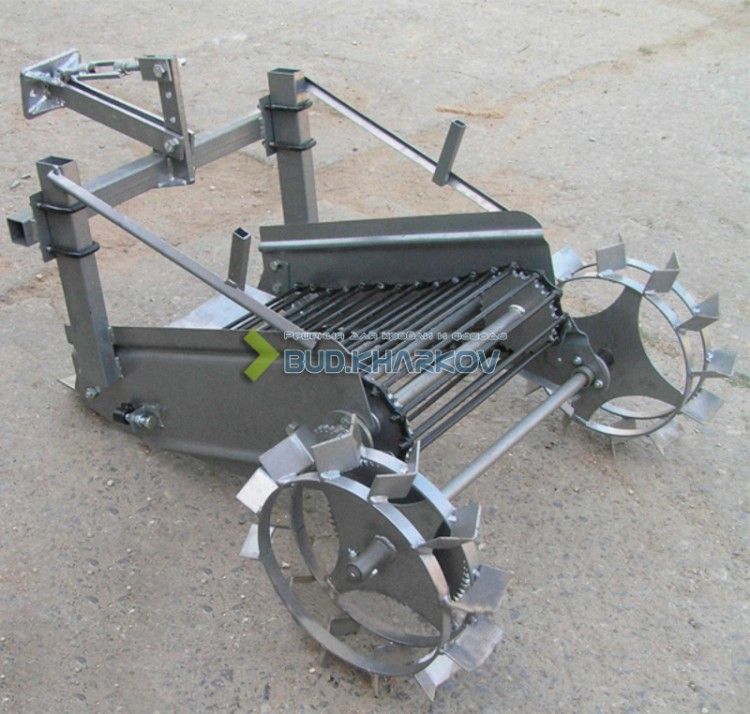

Транспортерные картофелекопалки

Они значительно проще в самостоятельном изготовлении, но на наш взгляд ничуть не хуже очищают картофель от земли.

Ножи у них выполняются такие же, как и у грохотных, а очистка картофеля происходит во время движения его по транспортерной ленте. Понятно, чем она длиннее, тем лучше очистится картофель, но длинные транспортерные ленты можно ставить только на картофелекопалки, используемые с тракторами. На мотоблоках они будут мешать идущему за ним человеку.

Привод транспортерной ленты может быть разным. Если он взят от колес самой копалки, то они должны быть с хорошими грунтозацепами, чтобы не стопорились на влажной или очень рыхлой земле.

Интересны в данной конструкции и задние направляющие, более компактно укладывающие картофель за лентой.

В данном транспортерном картофелекопателе, собранном своими руками, привод ленты осуществляется от вала отбора мощности самодельного же мотоблока и передается мотоциклетной цепью.

Для просмотра картинки нажмите на ее миниатюру справа

При изготовлении картофелекопалки такого типа главной проблемой будет подбор скорости вращения приводной шестерни транспортера и согласования ее с оборотами вала отбора мощности. В данной модели вал отбора мощности вращается со скоростью 500 – 800 об/мин, а редуктор взят от моторной лодки с передаточным отношением примерно 1:2. Остальное подобрано величиной звездочек на примерную скорость ходьбы при копке 2-3 км/час.

И все же, связь скорости движения транспортерной ленты с оборотами колеса нам кажется более целесообразной.

Существуют модели, разработанные для конкретных мотоблоков и минитракторов, как эта – для механизмов с боковым валом отбора мощности:

 Барабанные картофелекопалки

Это довольно редкий вариант оборудования для минитехники, поэтому в основном самодельный. Очистка картофеля от грунта в таких устройствах происходит довольно качественно, как и укладка его на грунт, но сама конструкция довольно спорна, да и клубни больше повреждаются, чем при копке вышеперечисленными картофелекопалками, а значит и хуже сохраняются.

Что в них проще, так это прямой привод вращения от вала отбора мощности. Все остальное: изготовление барабана, упорные ролики и подшипники – явно сложнее. Конструкция же ножа особых примет не имеет, разве что предпочтительнее ему иметь более скругленную форму в задней части, чтобы картофель дополнительно не повреждался при попадании в барабан.

Картофелекопалка конная

Их еще довольно много продается в интернете. Они ввозятся в основном из Польши и переделываются под минитрактора и мотоблоки.

При этом, учитывая бо’льшую скорость движения данной техники в сравнении с конем, кроме переделки прицепного устройства, на нее ставят ограничитель-щиток со стороны, на которую выбрасывается вырытый картофель. Иначе собирать его придется на соседних участках. Подкапывает картофель клинообразная лапа, как и в веерных копалках, а привод устройства, вынимающего клубни из земли, осуществляется от колес с грунтозацепами. Чем выше скорость передвижения – тем быстрее вращается этот выниматель картофеля.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

гарантия качества, по лучшей цене 990 руб.

Универсальный инструмент для сада
Картофелекопалка универсальная облегчит ваш труд и повысит производительность труда

Вы выращиваете на своей загородной территории картофель? Значит, Вам знакомы проблемы, связанные со сбором урожая. Современная картофелекопалка позволит справиться с данным вопросом, приложив минимум усилий. Теперь копка картофеля станет более быстрой и легкой.

Это – приспособление, которое облегчит жизнь огородника. Оно позволяет выкопать картошку за считанные минуты без болей в спине. Вилы для копки картофеля очень прочны и надежны. Даже случайное столкновение с преградой не станет причиной их деформации. Они прослужат Вам максимально долго, хорошо выполняя свои функции.

Лопата для копки картофеля – это настоящая помощница каждого человека. Она дает возможность справиться с такими тяжелыми задачами, не утомляясь слишком быстро. Вы сможете избавиться от сильной боли в спине, ведь она не будет чересчур напрягаться при работе.

Вы хотите, чтобы уборка картофеля превратилась в легкое дело? Тогда скорее заказывайте это уникальное приспособление. Оно станет Вашим незаменимым помощником, поскольку без него сложно представить сбор картофеля. Корнеплод окажется в ящике через несколько секунд, поскольку использование изделия дает возможность значительно сэкономить ценное время дачника.

Картофелекопалкой смогут пользоваться люди разного возраста. Все очень просто и понятно, поэтому проблем не возникнет. В особенности это приспособление понравится пожилым людям, которым важно беречь спину. С его помощью можно исключить риск ее перенапряжения и возникновения болезненных ощущений.

Что же такое универсальная картофелекопалка, это легкая удобная конструкция представляющая собой вилы с шириной захвата 24 см. Длина зубьев 23 см, расстояние между зубьями 3 см. Работать с ней просто и легко. Вы ставите ее рядом с кустом картофеля, утапливаете зубья в землю и нажимаете ногой на верхнюю дугу. Вилы поднимают плоды картофеля на поверхность, при этом земля, естественно, осыпается вниз, оставляя на вилах только картофель, при этом картофелекопалка не режет и не портит клубни и корнеплоды, т. к. вилы подходят под них сбоку и снизу. Легко и просто. А главное еще и здоровье в порядке.

Заказывайте картофелекопалку на нашем сайте прямо сейчас, чтобы насладиться всеми ее преимуществами. После работы с ней Вы заметите, что вопрос уборки картофеля больше не вызывает негативных эмоций.

Собирайте корнеплоды очень быстро, прилагая минимальное количество усилий. Такое полезное приспособление по достоинству оценит каждый человек, у которого есть огород!


Делаем самодельную картофелекопалку для мотоблока своими руками

Содержание:

1. Конструктивные особенности и виды

2. Чертежи самодельных и заводских картофелекопалок

3. Этапы изготовления картофелекопалки грохотного вида



Для людей, проживающих в сельской местности, уборка осенью урожая картофеля остается трудоемким занятием. Конечно, сегодня, уже мало кто выполняет подобную работу ручным способом, с помощью лопаты. Многие покупают для этого различные механические устройства, а некоторые, так называемые «Кулибины», собственными руками изготавливают различные приспособления для избавления себя и своих близких от тяжелого труда. Особенным спросом среди сельских тружеников пользуется картофелекопалка, функционирующая с помощью мотоблока любой модификации, будь это всем полюбившаяся модель «Нева», или аппарат от другого производителя. Здесь главное иметь четкое представление, что собой представляет самодельная копалка для картофеля, и уметь создать чертежи по нужным расчетам.



Конструктивные особенности и виды

Стоит сразу напомнить, что данное механическое устройство, как видно по фото, для выполнения работы, цепляется к мотоблоку. Такая копалка, сделанная своими руками, как показано на видео, способна обрабатывать земельный надел не только возле дома, но и в полевых условиях.

Главное назначение картофелекопалки – это отделение клубней картошки от почвы и выкладывание их на грунтовую площадь. Такой агрегат прост в управлении и имеет несложную конструкцию. Поэтому сконструировать его своими руками обычно не составляет особенного труда. Самое главное, что данный навесной механизм подходит к любой модели мотоблока, будь это всем известная «Нева» или другая модификация.

Многие читатели скажут, что можно такую картофелекопалку приобрести в торговой точке по реализации сельскохозяйственных механизмов и приспособлений и зачем делать ее своими руками. Такое утверждение правильное, но не совсем. Любой опытный огородник скажет – копалка, сконструированная в домашней мастерской будет более практичной, так как она будет конструироваться под уже известную характеристику грунта, а также будет делаться под силу конкретного человека. Еще сюда стоит добавить цену. Устройство, исполненное своими руками, будет стоить намного дешевле, чем купить его в магазине.





Перед тем, как приступить к творческой конструктивной работе по созданию картофелекопалки нужно помнить, она приспособлена работать на почвах, имеющие средний и малый критерий плотности. Для изготовления агрегатов, приспособленных работать на тяжелых почвах, необходимо иметь глубокие познания физики и механики.



Копалка для картофеля, приспособленная к мотоблоку, как отображено на фото, бывает таковых видов:

Грохотный или вибрационный механизм – он состоит в основном из лемеха и вибрационного сита. Принцип действия такого вида картофелекопалки, функционирующей с помощью мотоблока, простой. Почва вместе с картофелем подрывается лемехом. Затем недвижимая транспортерная решетка оставляет на своей поверхности клубни, а грунт стряхивает, как через сито, обратно. Такая модель эффективная в работе, но довольно сложная в изготовлении.

Транспортерная установка для копки картошки – она может свободно работать, например, на базе такого мотоблока, как «Нева». По конструкции транспортерная копалка состоит из лемеха и движущего транспортера, имеющего специальное зацепное устройство для поддержания клубней на платформе и очищения от грунта. Транспортерная конструкция для копания картофеля обладает большей практичностью, чем вибрационный вид картофелекопалки. Но на почве с легкой степенью плотности применять данный вид устройства нецелесообразно.

Стрельчатый вид – по устройству это самый простой механизм, который с легкостью можно приспособить на любую модель мини трактора, например, такого как «Нева». Он не содержит движимых узлов. Как показано на видео, грунт с клубнями подрезается ножом. Далее срез попадает на поверхность специальных прутьев, где земля ссыпается обратно, а плоды в чистом виде ложатся поверх почвы. Данная копалка эффективная на грунте с невысокой степенью плотности, где не практично применять другие разновидности приспособлений.

Перед тем как начать конструировать такое приспособление, в первую очередь, требуется точно определиться с плотностью почвы, на которой оно будет применяться. Стоит помнить, что там где идеально может применяться транспортерная конструкция со стрельчатым видом будет трудно работать.





Чертежи самодельных и заводских картофелекопалок

Для небольшого хозяйства, чтобы удобно было собирать урожай картофеля, нужно сделать устройство небольшого размера. Оно должно быть удобным в ходе эксплуатации и легко навешиваться на мотоблок.



Конструкция картофелекопалки: 1-сварная рама, 2 — нож, 3 — транспортер, 4 — шкив, 5 — шатун, 6 — шкив углового редуктора. 7 — ремень, 8 — стойка, 9 — адаптер, 10 — опорное колесо, 11 — пружинное натяжное устройство.



Для того чтобы сделать рассматриваемое приспособление, необходимо иметь:

  • Стальной швеллер.

  • Сошник, вылитый из высококачественного сплава металла, толщиной не меньше 5 мм. Для его изготовления можно использовать пилу из циркуляционного станка.

  • Металлические уголки размерами 40 и 63 мм.

  • Стальные прутья. Их требуется, чтобы сделать приспособление, как показано на фото, минимум 8 штук.



Для изготовления приспособления для рытья картофеля вибрационного типа требуется, в первую очередь, сделать раму. Она должна легко стыковаться, например, с мини трактором «Нева» или с другой модификацией.







В целом, как показано на видео, такое устройство состоит из следующих узлов:

  • Конструкция рамы.

  • Подвесные элементы.

  • Регулировочные тяги вертикального исполнения.

  • Ходовая часть.



Чтобы сконструировать такой агрегат, требуется произвести точные расчеты и по ним создать чертежи. Без выполнения данного правила процесс изготовления своими руками будет трудным.



Этапы изготовления картофелекопалки грохотного вида

Как видно из видео перед началом работы требуется подготовить следующий инструмент:

  • угловая шлифовальная машинка;

  • сварочный аппарат;

  • гравер или дрель.



Еще, чтобы сделать приспособление, требуется приготовить болты и гайки.

  1. этап – изготовление рамы. Для этого, как показано на фото, распиливается на четыре части труба квадратной формы. Два куска должны быть – 1200 мм, а два – 800 мм. Размер трубы – 40*40 мм. Подготовленные части соединяются при помощи сварки в прямоугольник.

  2. этап – Крепление перемычек. Из видео видно, что они необходимы для установки вертикальных тяг управления. Крепится данный элемент, примерно, на четверть длинны основания рамы. С другого конца крепятся два элемента для установки колес. Подобный элемент должен быть из двух трубок диаметром 30 мм и длинной 150 мм.

  3. этап – установление стоек вертикального типа. С той стороны, где вмонтированы перемычки, на расстоянии 5 мм от края рамы крепятся вертикально два квадрата размером 30*30 мм и длинной 500 мм. После этого на расстоянии 200 мм устанавливаются стойки длинной 40 мм. Потом требуется отступить еще 400 мм и закрепить стойки длинной 300 мм. Соединяем стойки между собой полосой 0,4 мм.

  4. этап – Изготовления рала. Сначала на металлическом листе 400*400 мм, имеющего толщину 0,3 мм, и внизу стоек готовятся два отверстия для крепления. Заготовка жестко крепится к стойкам. Такая же заготовка крепится с другой стороны. Другой квадрат листового металла 700*700 мм и толщиной 0,4 мм приваривается встык с первым элементом, а затем при помощи кувалды изгибается в нужную конусную конфигурацию.

  5. этап – конструирование решетки. Для этого прут диаметром 10 мм крепиться снизу к готовому ралу, а другой конец выходит за периметр рамы в сторону тягового механизма, которым может быть модель «Нева».

Далее своими руками можно установить регулировочные тяги и колеса. Они крепятся через специально подготовленные крепления





Источник: http://oselhoztehnike. ru/mini/kartofelekopalka-dlya-motobloka-svoimi-rukami.html

Картофелекопалка на мотоблок — виды, изготовление своими руками

Картофелекопалка на мотоблок – это навесная конструкция, позволяющая быстро собрать урожай картофеля, не повреждая, при этом клубни сельскохозяйственной культуры. Сегодня это оборудование активно используется как в условиях крупных хозяйств, так и владельцами небольших огородов, что говорит о массе преимуществ и простоте в применении картофелекопалки.

Виды картофелекопалок к мотоблоку

Все имеющиеся в продаже картофелекопалки делятся на несколько типов. В зависимости от конструктивных особенностей, различают такие виды оборудования:

  • простые или веерные картофелекопалки – по своей форме веерная картофелекопалка напоминает сердцеобразную лопату без черенка с длинными зубьями в верхней части. Такая копалка картофеля для мотоблока работает по следующему принципу: в начале работы лопата с подрезными ножами углубляется в грунт, приподнимая его вместе с клубнями. После этого стрельчатая лопата приподнимается, почва сквозь нее просыпается, а картофель остается на устройстве. В конце клубни скатываются вниз и остаются на земле. Картофелекопалки этого типа также делятся между собой по типу почвы, для обработки которой они могут применяться. По этому фактору различаются конструкции для легкого, среднего и тяжелого грунта;
  • вибрационные устройства или как их еще называют картофелекопалки грохотного типа – к этому типу относится более сложное оборудование. Вибрационная картофелекопалка оборудуется лемехом, а на ее колесах расположены решетки для просева грунта. При работе грохотная картофелекопалка подкапывает почву, после чего направляет ее и картофель на решетку. Таким образом, в конструкции оборудования этого типа предусмотрен механический просев. К этому типу относятся популярные картофелекопалки ККМ-1 и КВМ-3;
  • транспортерные картофелекопалки – в эту категорию входит оборудование с наиболее сложной конструкцией. Транспортерная картофелекопалка оснащена специальной лентой, на которую попадает почва и клубни. В результате движения ленты грунт просеивается, а картофель падает на землю, где ожидает дальнейшей сборки.

Все перечисленные устройства также делятся между собой по габаритам и области применения. По размерам устройства делятся на мини-копалки, средние и большие кон

струкции. Копалка на мотоблок первого типа предназначена для использования на дачных грядках, площадью не более 5 соток. Такие приспособления для мотоблока имеют скромные размеры, что делает их достаточно маневренными. Картофелекопатель на мотоблок второго типа может использоваться на огородах, площадью от 5 до 15 соток. Большой картофелевыкапыватель предназначен преимущественно для сбора урожая на крупных участках в частных и государственных хозяйствах, площадью от 15 до 50 соток и более.

Как сделать картофелекопалку для мотоблока своими руками?


Если вы хотите копать картошку мотоблоком, но средств на покупку картофелекопалки у вас нет, то вы можете сделать подходящее для работы оборудование своими руками. Чтобы собрать простейшую картофелекопалку самому, вам понадобится:
  • листовой металл, из которого будет изготовлен лемех. Толщина материала должна составлять не более 5 мм;
  • арматура или круг из прочной стали, который потребуется для изготовления сеялки. Диаметр детали должен быть не менее 10 см;
  • полоса из стали или швеллер, толщиной не менее 1 см – из него нужно сделать подвесное устройство;
  • 3-сантиметровый уголок, который призван усилить конструкцию;
  • сварочный аппарат;
  • дрель;
  • набор крепежей.

После подготовки инструментов и материалов обязательно изучите чертёж. При помощи схемы вам будет гораздо проще разобраться с тем, какие размеры должны быть у деталей, и как крепить элементы, используемые для сборки.


Изготовление простейшей картофелекопалки для мотоблока выполняется в таком порядке:
  1. Для начала нужно согнуть стальной лист. Это делается таким образом, чтобы итоговое изделие напоминало по своей форме культиватор «ласточкин хвост». Непосредственно перед сгибанием стали ее нужно разогреть, используя газовую горелку. Края лопаты обработайте ручной ковкой, чтобы лопата получилась достаточно надежной. В конце обязательно закалите металл;
  2. К тыльной стороне лопаты приварите металлические прутья. При этом проследите, чтобы рабочая поверхность изделия осталась максимально твердой;
  3. Как вариант, для изготовления лемеха можно применить старые диски от циркулярной пилы. Они изготовлены из очень прочной стали, благодаря чему сделанный из них лемех прослужит максимально длительное время. Чтобы сделать элемент картофелекопалки, вырежьте из дисков две части и приварите их друг к другу под углом. После этого не забудьте закалить готовую деталь;
  4. В качестве стойки можно воспользоваться держателем от старого ручного плуга. Применять швеллеры или уголки для этого нельзя, так как с такой деталью копка картошки мотоблоком будет очень неудобным, и, к тому же, рисковым занятием;
  5. Для изготовления подвеса можно взять швеллер. Проделайте в нем отверстия, чтобы при работе вы смогли регулировать глубину погружения лемеха в почву.

Изготовленная таким образом самодельная картофелекопалка способна прослужить достаточно длительное время. С такой конструкцией копка картофеля мотоблоком может осуществляться даже поздней осенью, в период первых заморозков.

Грохотная картофельная копалка своими руками



Оборудование этого типа немного сложнее изготовить своими силами. Тем не менее, результат действительно стоит потраченного времени, ведь грохотная картофелекопалка обладает производительностью в 2, а то и в 3 раза выше простейшего устройства для сбора картошки. Такое приспособление отлично подойдет для выкапывания клубней на огородах, площадью от 10 соток и больше.

Для изготовления картофелекопалки потребуется подготовить материалы и оборудование, в число которых входит:

  • профильная труба – с нее нужно сделать раму;
  • 3-миллиметровый лист из стали, который потребуется для изготовления ковша;
  • металлическая арматура или круг;
  • швеллер, размерами 3×3 см, который понадобится для изготовления вертикальных тяг;
  • редуктор и передняя ступица от авто марки ВАЗ;
  • соединение шлицевого типа;
  • целое колесо с шиной;
  • болгарка и дрель;
  • сварочный аппарат;
  • комплект крепежей.

Как и в первом случае советуем заранее ознакомиться с чертежами, которые подскажут, как располагать и крепить детали картофелекопалки.


Алгоритм изготовления выглядит следующим образом:
  1. Вначале сварите прочную раму, которая должна крепиться к устройству в двух опорных точках;
  2. В качестве тягового устройства воспользуйтесь подвесом, также изготовленным из металлических деталей;
  3. Колесо послужит упором всей конструкции и будет регулировать высоту ее расположения над почвой, поэтому обязательно предусмотрите для него надежное крепления;
  4. Редуктор картофелекопалки должен приводиться в действие посредством вала, который нужно скрепить с колесом оборудования;
  5. Рабочая часть приводиться в движение при помощи соединения шлицевого типа. Благодаря наличию такого узла, лемех будет двигаться в стороны, просеивая почву и сбрасывая собранные клубни.

Изготовленная таким образом грохотная картофелекопалка на мотоблок поможет быстро выкопать картофель, и сэкономить массу времени и сил своего владельца. Она проста в применении и не требует особого ухода.

Как простейшая, так и грохотная картофелекопалка может успешно использоваться в паре с мотоблоками Нева МБ-1 и МБ-2, а также агрегатами марок Агро, Каскад, Кайман и МТЗ.

Картофелекопалка своими руками (фото) | Своими руками

Уже несколько лет собираю урожай картофеля самодельной копалкой, присоединяя ее к электролебедке (фото 1).

Конструкция картофелекопалки

Рабочий узел устройства .

Лемех сварен из двух полос пилорамной пилы, изогнут кувалдой без нагрева (фото 2). Ширина захвата позволяет поднять борозду целиком.

У треугольного ножа со сторонами под углом120 град, заточена верхняя кромка.

Над лемехом расположен клин в форме окучника, состоящий из двух половин, приваренных к изогнутой трубе.

К лемеху и клину приварены два ряда пальцев длиной от 8 до 25 см: первый — в горизонтальной плоскости, второй идет веером с наклоном вверх. Жесткость узлу придает вертикальная стойка с двумя горизонтальными полозками, выполняющими роль полевой доски (фото 3). Узел регулировки и транспортировки.

К дышлу снизу присоединена тяга с винтовым окончанием (фото 4). На нем крепится ось колесной пары*, механизм регулировки глубины вспашки и перевода в транспортное положение, а также крюк для сцепки с тросом э/лебедки.

Особенности работы самодельной картофелекопалки

При прохождении по борозде поднятый лемехом пласт разделяется клином надвое.

Часть земли просыпается через прутья первого ряда, а та, что вместе с клубнями уходит наверх, — через пальцы наклонного «веера». Картошка рассыпается по обеим стороном от копалки.

Полозки служат для ограничения заглубления лемеха. В рабочем положении колеса приподняты, т.е. зафиксированы в дышле через нижнее отверстие на планке; в транспортном — опущены.


Читайте также: Устройство для обработки картофеля перед посадкой электрическим током


Картофелекопалка своими руками: фото

1. Картофелекопалка – вид спереди

1 — лемех (ширина 400 мм), 2 — пальцы (прут d 10 мм), 3 – колеса (d 170 мм), 4 — рукоятки (труба d 20 мм), 5 — крюк для электролебедки, 6—дышло (длина 900 мм, профиль 25×50 мм)

2. Рабочий узел

1 — клин, 2 — стойка (уголок 40×40 мм), 3— полозки (уголок 20×40 мм), 4 — трубка (d 15 мм)

3. Вид снизу

4. Узел регулировки:

1 — тяга, 2 — ось, 3 — планка подбора глубины вспашки

Совет (*) Если есть возможность, лучше использовать колесную пару на резиновом ходу.

Автор: Владимир Дикунов (Могилевская обл.) Фото С.Шишкина

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме "Как сделать своими руками - домохозяину!"


Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Популярный копатель картофеля Исаака Гувера - Farm Collector

Лиза Яко

1/6

Исаак Гувер, изобретатель экскаватора Гувера и множества других устройств, со своей женой Ханной. (Фотографии любезно предоставлены Историческим музеем Милана.)

2/6

Экскаватор Hoover не был первым картофелеуборочным комбайном на рынке, но он был одним из самых популярных. Он считался надежным, хорошо сложенным и прочным, как показано на этой фотографии без даты.

3/6

Литература, относящаяся к эпохе Гувера-Прута (1886-1910).

4/6

Сотрудники компании Hoover у здания компании на фото без даты.

5/6

«Подумайте об этом: экскаватор-лифт без винтика.Лозы и сорняки отнесены в сторону. И сохраните свою спину и самообладание. И купи экскаватор, на котором можно кататься.

6/6

❮ ❯

Необходимость - мать изобретений. Никогда это не было более верным, чем с изобретением картофелекопалки. До появления механизированных экскаваторов фермер мог собрать только столько картофеля, сколько он мог выкопать вручную. С помощью механизированного экскаватора, подобного тому, который изобрел Исаак Гувер, он мог собирать сотни бушелей в день. Hoover’s не был первым механизированным картофелеуборочным комбайном (это изобретение датируется концом 1860-х годов), но он был одним из самых популярных ранних агрегатов.

Исаак Вулвертон Гувер родился в 1845 году в городке Гротон, графство Эри, штат Огайо, и был старшим сыном Джона и Элизабет Гувер. В 1851 году, после возвращения Джона Гувера из Калифорнийской золотой лихорадки, семья Гуверов поселилась на ферме площадью 115 акров в Оксфорд-Тауншип, округ Эри, штат Огайо. Там Исаак получил ценные навыки у своего отца, каменщика и фермера.В 1866 году Исаак женился на Ханне Джейн Беар, и вместе у них родилось трое детей. После нескольких переездов Исаак и его семья обосновались в 1875 году на большой ферме на большой ферме в Эйвери (к югу от Сандаски), штат Огайо.

Копание и проектирование

Гувер, фермер, сначала сосредоточил свои усилия на выращивании картофеля. В течение ряда лет его ферма давала самый большой урожай картофеля в округе. Но после многих лет утомительной уборки картофеля вручную Гувер начал представлять себе механическую картофелекопалку. Зимой 1884–1885 годов он спроектировал и сконструировал свой первый экскаватор и использовал его для сбора урожая 1885 года.

Предвидя потенциал своего изобретения, он подал заявку на патент в марте 1885 года. Патент (№ 318 254) был выдан 19 мая 1885 года. Согласно заявке на патент Гувера, картофелеуборочный комбайн имел «механизмы для выкапывания или удаления клубней с поверхности земли». землю, просеивая и отделяя их от земли, камни, сорняки и стебли и доставляя их в задней части машины, с одной стороны, в емкость или на землю для сбора; затем сорняки удаляются из машины на противоположной стороне от места подачи картофеля.”

Наземный картофелекопатель тянул упряжка лошадей, оказывая давление на землю. Когда колеса с шипами вращались, они приводили в действие механизмы. Землекоп мог собирать до 500 бушелей - целых 8 акров - картофеля в день. Изобретение Гувера было настолько популярно среди его друзей и соседей, что зимой 1885-1886 годов он произвел еще 10 землекопов.

Digger находит восторженный рынок

В 1886 году Исаак Гувер и его зять Альберт Прут создали компанию Hoover & Prout Co.производить и продвигать экскаватор. В 1886 году товарищество произвело 50 картофелекопателей. Гувер официально представил свое изобретение миру на Чикагской всемирной выставке 1893 года (также известной как Колумбийская выставка). В 1898 году компания Hoover & Prout получила золотую медаль за свой экскаватор на выставке Trans-Mississippi & International Expo в Омахе, штат Небраска, а затем представила экскаватор на Панамериканской выставке 1901 года в Буффало, штат Нью-Йорк. покинул бизнес по неизвестным причинам и переехал в Кливленд.После этого компания стала называться Hoover Mfg. Co. Гувер был президентом и казначеем, а его сын Артур был секретарем и генеральным менеджером.

Со временем картофелекопалка Гувера приобрела огромную популярность. Многие фермеры считали его лучшим из имеющихся на рынке, он считался надежным, хорошо сконструированным и прочным. К 1914 году компания Hoover Mfg. Co. в Эйвери насчитывала от 75 до 100 человек, производила около 5000 машин в год и поставляла экскаваторы по всему миру. Фабрика занимала 4 гектара.

В 1915 году компания Hoover Mfg. Co. представила свою первую 1-рядную сеялку для картофеля; 2-рядная сеялка была предложена в 1917 году. Компания также производила сортировочные машины для картофеля, резаки для обрезки семян перед посадкой и насадки для распределения удобрений для картофелесажалок. Кроме того, компания Hoover предложила дополнительное навесное оборудование для экскаватора. Экскаватор можно заказать с элеватором другого размера или с открытым цепным элеватором. Другие варианты включали набор катящихся сошников, наиболее популярных для уборки сладкого картофеля, дорожные шины для облегчения транспортировки экскаватора и приспособление для захвата, которое позволяло прикреплять ящики к боковой стороне экскаватора.

Выкуп знаменует конец эпохи

По мере того, как тракторы становились все более распространенным явлением, Hoover усовершенствовал экскаватор. К 1913 году на экскаваторах были установлены бензиновые двигатели, которые обеспечивали привод машины в движение и снимали нагрузку с лошади, которой в то время оставалось только тянуть машину. В течение этого периода компания Deere & Co., Молайн, штат Иллинойс, была единственным дистрибьютором всей продукции Hoover.

В июле 1926 года Дир выкупил компанию Hoover. Семья Гуверов сохранила завод в Эйвери и продолжила производство Hoover Mfg.Co. в 1926 году. В 1927 году компания Deere перенесла производство из Avery в принадлежащую Deere дочернюю компанию Chilled Plough Co. в Сиракузах (штат Нью-Йорк). Некоторое время Deere продавала экскаватор как картофелекопатель John Deere Hoover. Компания Deere продолжала обновлять экскаватор, используя прототип Hoover в качестве основы для своей линейки машин для обработки картофеля.

Помимо производства, Гувер принимал участие в развитии общества в Милане и Лейксайд, штат Огайо. Хотя картофель использовался для производства крепких спиртных напитков, Гувер и его сын Артур были горячими сторонниками запрещающего движения в Огайо. Гувер продолжал проявлять изобретательность и находчивость на протяжении всей своей долгой жизни. В дополнение к своей линейке оборудования для картофеля, он также произвел держатели для пакетов, устройства для взвешивания и сортировщик фруктов / овощей, способный сортировать 100 бушелей в час. Последний был запатентован, когда его изобретателю исполнилось 90 лет.

Исаак Гувер умер 4 марта 1941 года в возрасте 96 лет. В своей книге 1916 года « Стандартная история округа Эри, штат Огайо » Х.Л. Пик охарактеризовал Гувера в ярких выражениях: «Он процветал, и его успех и процветание привели к успеху. постоянное и далеко идущее благо для человечества.Кроме того, как он отметил, Гувер помог «облегчить бремя уборки урожая и в то же время снизить стоимость производства одного из самых распространенных продуктов питания» благодаря своему изобретению картофелекопалки. Благодаря своему творчеству, деловому чутью и служению обществу Исаак Гувер предоставил возможности людям в Огайо и за его пределами. FC

Лиза Яко владеет компанией Historical Research Partners в Гуроне, штат Огайо. Хотя ее исследования в основном посвящены историческим домам, она иногда вникает в связанные темы.Свяжитесь с ней по адресу [email protected]

СТАТЬИ ПО ТЕМЕ

Используйте свои знания о сельскохозяйственном оборудовании и помогите одному читателю определить загадочный канадский инструмент!

Прочтите о том, как однорядные распределители удобрений могли бы изменить мир к фермам Озарк, но были недоступны для многих.

Реклама железного века: реклама Миннеаполиса-Молина подталкивала к механизации фермерских хозяйств в 1940-х годах.

Вид сзади однорядной картофелекопалки на небольшой ферме недалеко от Карибу, штат Мэн - промежуточная рулонная пленка

Черно-белые негативы, содержащиеся в Управлении безопасности фермы / Бюро военной информации Библиотеки Конгресса, находятся в открытом доступе и могут свободно использоваться и повторно использоваться.

Кредитная линия: Библиотека Конгресса, Отдел эстампов и фотографий, Управление безопасности фермы / Управление военной информации, черно-белые негативы.

Для получения информации о воспроизведении, публикации и цитировании материалов из этой коллекции, а также о доступе к оригинальным материалам см .: Управление безопасности фермерских хозяйств США / Управление военной информации. Черно-белые фотографии - информация о правах и ограничениях.

Подробнее об авторских правах и других ограничениях

Чтобы получить рекомендации по составлению полных цитат, обратитесь к цитированию первичных источников.

  • Консультации по правам : Нет известных ограничений. Для получения дополнительной информации см. Черно-белые фотографии Управления безопасности фермерских хозяйств США / Управления военной информации https://www.loc.gov/rr/print/res/071_fsab.html.
  • Номер репродукции : LC-USF34-041868-D (ч / б пленка негр.)
  • Телефонный номер : LC-USF34- 041868-D [P&P] LOT 1216 (соответствующий фотопринт)
  • Консультации по доступу : ---

Получение копий

Если изображение отображается, вы можете скачать его самостоятельно.(Некоторые изображения отображаются только в виде эскизов за пределами Библиотеке Конгресса США по соображениям прав человека, но у вас есть доступ к изображениям большего размера на сайт. )

Кроме того, вы можете приобрести копии различных типов через Услуги копирования Библиотеки Конгресса.

  1. Если отображается цифровое изображение: Качество цифрового изображения частично зависит от того, был ли он сделан из оригинала или промежуточного звена, такого как копия негатива или прозрачность.Если вышеприведенное поле «Номер воспроизведения» включает номер воспроизведения, который начинается с LC-DIG ..., то есть цифровое изображение, сделанное прямо с оригинала и имеет достаточное разрешение для большинства публикационных целей.
  2. Если есть информация, указанная в поле «Номер репродукции» выше: Вы можете использовать номер репродукции, чтобы купить копию в Duplication Services. Это будет составлен из источника, указанного в скобках после номера.

    Если указаны только черно-белые («черно-белые») источники, и вы хотите, чтобы копия показывала цвет или оттенок (если они есть на оригинале), вы обычно можете приобрести качественную копию оригинал в цвете, указав номер телефона, указанный выше, и включив каталог запись («Об этом элементе») с вашим запросом.

  3. Если в поле «Номер репродукции» выше нет информации: Как правило, вы можете приобрести качественную копию через Службу тиражирования.Укажите номер телефона перечисленных выше, и включите запись каталога («Об этом элементе») в свой запрос.

Прайс-листы, контактная информация и формы заказа доступны на Веб-сайт службы дублирования.

Доступ к оригиналам

Выполните следующие действия, чтобы определить, нужно ли вам заполнять квитанцию ​​о звонках в Распечатках. и Читальный зал фотографий для просмотра оригинала (ов). В некоторых случаях суррогат (замещающее изображение) доступны, часто в виде цифрового изображения, копии или микрофильма.

  1. Товар оцифрован? (Миниатюрное (маленькое) изображение будет видно слева.)

    • Да, товар оцифрован. Пожалуйста, используйте цифровое изображение вместо того, чтобы запрашивать оригинал. Все изображения могут быть смотреть в большом размере, когда вы находитесь в любом читальном зале Библиотеки Конгресса. В некоторых случаях доступны только эскизы (маленькие) изображения, когда вы находитесь за пределами библиотеки Конгресс, потому что права на товар ограничены или права на него не оценивались. ограничения.
      В целях сохранности мы обычно не обслуживаем оригинальный товар, когда цифровое изображение доступен. Если у вас есть веская причина посмотреть оригинал, проконсультируйтесь со ссылкой библиотекарь. (Иногда оригинал слишком хрупкий, чтобы его можно было использовать. Например, стекло и пленочные фотографические негативы особенно подвержены повреждению. Их также легче увидеть в Интернете, где они представлены в виде положительных изображений. )
    • Нет, товар не оцифрован. Перейдите к # 2.
  2. Указывают ли приведенные выше поля с рекомендациями по доступу или Номер вызова, что существует нецифровой суррогат, типа микрофильмов или копий?

    • Да, существует еще один суррогат. Справочный персонал может направить вас к этому суррогат.
    • Нет, другого суррогата не существует. Перейдите к # 3.
  3. Если вы не видите миниатюру или ссылку на другого суррогата, заполните бланк звонка. Читальный зал эстампов и фотографий. Во многих случаях оригиналы могут быть доставлены в течение нескольких минут. Другие материалы требуют записи на более позднее в тот же день или в будущем. Справочный персонал может посоветуют вам как заполнить квитанцию ​​о звонках, так и когда товар может быть подан.

Чтобы связаться со справочным персоналом в Зале эстампов и фотографий, воспользуйтесь нашей Спросите библиотекаря или позвоните в читальный зал с 8:30 до 5:00 по телефону 202-707-6394 и нажмите 3.

[Фотография без названия, возможно, относящаяся к: Картофелекопатель и бригада сборщиков картофеля, округ Рио-Гранде, Колорадо]

Черно-белые негативы, содержащиеся в Управлении безопасности фермы / Бюро военной информации Библиотеки Конгресса, находятся в открытом доступе и могут свободно использоваться и повторно использоваться.

Кредитная линия: Библиотека Конгресса, Отдел эстампов и фотографий, Управление безопасности фермы / Управление военной информации, черно-белые негативы.

Для получения информации о воспроизведении, публикации и цитировании материалов из этой коллекции, а также о доступе к оригинальным материалам см . : Управление безопасности фермерских хозяйств США / Управление военной информации. Черно-белые фотографии - информация о правах и ограничениях.

Подробнее об авторских правах и других ограничениях

Чтобы получить рекомендации по составлению полных цитат, обратитесь к цитированию первичных источников.

  • Консультации по правам : Нет известных ограничений. Для получения дополнительной информации см. Черно-белые фотографии Управления безопасности фермерских хозяйств США / Управления военной информации https://www.loc.gov/rr/print/res/071_fsab.html.
  • Номер репродукции : LC-USF33-003365-M5 (ч / б пленка нитратная негр.) LC-DIG-fsa-8a12426 (цифровой файл из оригинального нег.)
  • Телефонный номер : LC-USF33- 003365-M5 [P&P]
  • Консультации по доступу : ---

Получение копий

Если изображение отображается, вы можете скачать его самостоятельно. (Некоторые изображения отображаются только в виде эскизов за пределами Библиотеке Конгресса США по соображениям прав человека, но у вас есть доступ к изображениям большего размера на сайт.)

Кроме того, вы можете приобрести копии различных типов через Услуги копирования Библиотеки Конгресса.

  1. Если отображается цифровое изображение: Качество цифрового изображения частично зависит от того, был ли он сделан из оригинала или промежуточного звена, такого как копия негатива или прозрачность. Если вышеприведенное поле «Номер воспроизведения» включает номер воспроизведения, который начинается с LC-DIG..., то есть цифровое изображение, сделанное прямо с оригинала и имеет достаточное разрешение для большинства публикационных целей.
  2. Если есть информация, указанная в поле «Номер репродукции» выше: Вы можете использовать номер репродукции, чтобы купить копию в Duplication Services. Это будет составлен из источника, указанного в скобках после номера.

    Если указаны только черно-белые («черно-белые») источники, и вы хотите, чтобы копия показывала цвет или оттенок (если они есть на оригинале), вы обычно можете приобрести качественную копию оригинал в цвете, указав номер телефона, указанный выше, и включив каталог запись («Об этом элементе») с вашим запросом.

  3. Если в поле «Номер репродукции» выше нет информации: Как правило, вы можете приобрести качественную копию через Службу тиражирования. Укажите номер телефона перечисленных выше, и включите запись каталога («Об этом элементе») в свой запрос.

Прайс-листы, контактная информация и формы заказа доступны на Веб-сайт службы дублирования.

Доступ к оригиналам

Выполните следующие действия, чтобы определить, нужно ли вам заполнять квитанцию ​​о звонках в Распечатках. и Читальный зал фотографий для просмотра оригинала (ов). В некоторых случаях суррогат (замещающее изображение) доступны, часто в виде цифрового изображения, копии или микрофильма.

  1. Товар оцифрован? (Слева будет отображаться уменьшенное (маленькое) изображение.)

    • Да, товар оцифрован. Пожалуйста, используйте цифровое изображение вместо того, чтобы запрашивать оригинал. Все изображения могут быть смотреть в большом размере, когда вы находитесь в любом читальном зале Библиотеки Конгресса. В некоторых случаях доступны только эскизы (маленькие) изображения, когда вы находитесь за пределами библиотеки Конгресс, потому что права на товар ограничены или права на него не оценивались. ограничения.
      В целях сохранности мы обычно не обслуживаем оригинальный товар, когда цифровое изображение доступен. Если у вас есть веская причина посмотреть оригинал, проконсультируйтесь со ссылкой библиотекарь. (Иногда оригинал слишком хрупкий, чтобы его можно было использовать. Например, стекло и пленочные фотографические негативы особенно подвержены повреждению. Их также легче увидеть в Интернете, где они представлены в виде положительных изображений.)
    • Нет, товар не оцифрован. Перейдите к # 2.
  2. Указывают ли приведенные выше поля с рекомендациями по доступу или Номер вызова, что существует нецифровой суррогат, типа микрофильмов или копий?

    • Да, существует еще один суррогат. Справочный персонал может направить вас к этому суррогат.
    • Нет, другого суррогата не существует. Перейдите к # 3.
  3. Если вы не видите миниатюру или ссылку на другого суррогата, заполните бланк звонка. Читальный зал эстампов и фотографий. Во многих случаях оригиналы могут быть доставлены в течение нескольких минут. Другие материалы требуют записи на более позднее в тот же день или в будущем. Справочный персонал может посоветуют вам как заполнить квитанцию ​​о звонках, так и когда товар может быть подан.

Чтобы связаться со справочным персоналом в Зале эстампов и фотографий, воспользуйтесь нашей Спросите библиотекаря или позвоните в читальный зал с 8:30 до 5:00 по телефону 202-707-6394 и нажмите 3.

Картофелекопалка. - Портал в историю Техаса

Кто

Люди и организации, связанные либо с созданием этого патента, либо с его содержанием.

Какие

Описательная информация, помогающая идентифицировать этот патент. Перейдите по ссылкам ниже, чтобы найти похожие предметы на Портале.

Когда

Даты и периоды времени, связанные с этим патентом.

Статистика использования

Когда последний раз использовался этот патент?

Где

Географические данные о происхождении этого патента или его содержании.

Информация о карте

  • Координаты названия места. (Может быть приблизительным.)
  • Для оптимальной печати может потребоваться изменение положения карты.

Взаимодействовать с этим патентом

Вот несколько советов, что делать дальше.

Ссылки, права, повторное использование

Международная структура взаимодействия изображений

Распечатать / Поделиться


Печать
электронная почта
Твиттер
Facebook
Tumblr
Reddit

Ссылки для роботов

Полезные ссылки в машиночитаемых форматах.

Ключ архивных ресурсов (ARK)

Международная структура взаимодействия изображений (IIIF)

Форматы метаданных

Изображений

URL

Статистика

Уинфри, Захари Т. Картофельный копатель., патент 22 мая 1900 г .; [Вашингтон.]. (https://texashistory.unt.edu/ark:/67531/metapth509058/: по состоянию на 20 июня 2021 г.), Библиотеки Университета Северного Техаса, Портал в историю Техаса, https://texashistory.unt.edu; кредитование Департамента государственных документов библиотек ЕНТ.

Остров Преск: Звездный городок

Изображения из Историко-художественного музея округа Арустук, Исторического общества Преск-Айла и Сельскохозяйственного музея Южного Аростука


Ручной копатель Деннис Харрис, казначей Исторического общества Карибу, демонстрирует ручной копатель.

До начала 1870-х годов фермер собирал урожай картофеля, чтобы прокормить свою семью и местных лесорубов. Фермеры и лесорубы не только использовали картофель в пищу, но и научились извлекать из него крахмал для собственных нужд, чтобы сделать ткань более жесткой для модных рубашек или платьев.

К 1890-м годам для сбора картофеля потребовались большие бригады. На фото слева несколько мужчин, которые копают картофель в рядах ручным экскаватором. Другие собирали картошку с земли и складывали в бочки.

Ручной экскаватор справа, продемонстрированный мистером Харрисом, имеет длину 42 дюйма (107 см). Длина пяти стоек составляет 7 1/2 дюймов (19 см).

РЫНОК КРАМА

Участие в сборе урожая картофеля - уникальная традиция многих жителей округа Арустук. Во второй половине 19-го века и в самом начале 20-го века из-за ущерба для картофеля и картофельных продуктов возникла потребность в рабочей силе для их сбора. Эта выставка будет посвящена уборке урожая в картофельной промышленности.

С появлением железных дорог были открыты новые рынки для картофеля Aroostook и крахмала. Железнодорожное сообщение началось в Аростуке с короткой ветки от Вудстока до Хултона в 1870 году. Прибытие Канадской Тихоокеанской железной дороги на Карибу, а затем на Преск-Айл позже в 1881 году открыло новые рынки для картофеля Арустук.

Только после появления железной дороги Бангор и Аростук в 1890-х годах у фермеров Аростуков был более прямой путь к рынкам в Бостоне и Нью-Йорке.Спрос на картофель и крахмал штата Мэн изменил экономику с тех первых дней, когда фермеры продавали местные лесорубы поставщику крахмала и картофельного сырья в восточную часть Соединенных Штатов. Площадь посевных площадей увеличилась, и потребовалось больше рабочей силы для посадки, возделывания, сбора урожая и транспортировки картофельных продуктов.

В конце 1800-х - начале 1900-х на острове Преск и во многих общинах округа Арустук были фабрики по производству картофельного крахмала, чтобы удовлетворить спрос на крахмал

На рубеже 20-го века округ Аростук был крупным поставщиком крахмала в США.Многие воротники рубашек по всей стране были укреплены крахмалом аростука.

Еще в 1950-х фермеры возили картофель на крахмалопаточные заводы.

НЕОБХОДИМО ЛОШАДИНАЯ СИЛА

Механические экскаваторы были необходимы для более эффективного удаления картофеля с земли. Эти землекопы избавили от необходимости убирать картофель из рядков вручную, хотя были некоторые рабочие с ручными землекопами, которые могли не отставать от первых механических экскаваторов.

Чтобы вытащить этих первых картофелекопателей, потребовались две лошади. Механические части экскаватора приводились в движение колесами, отсюда и шипы колес, которые можно увидеть на фотографии слева.

Вращающиеся стрелы на экскаваторе справа также приводились в движение колесами. Руки впивались в ряд и отбрасывали картошку и камни в сторону. Человек не хотел бы быть на пути. Вполне вероятно, что этот вид землекопов повредил картошку. Излишне говорить, что эта конструкция вращающегося оружия не прижилась.

Поскольку лошади тянули экскаватор и приводили в действие механизм экскаватора, лошади быстро устали. Им приходилось часто отдыхать или их заменяла другая упряжка лошадей.

ОТСТАВКИ ДИГГЕРА ВЫБИРАЮТ ГРЯЗЬ


Лаги на экскаваторе

Станина каждого экскаватора состояла из лагов, представляющих собой стальные стержни диаметром 7/16 дюйма. У них был крючок на каждом конце, чтобы их можно было связать вместе, образуя полноценную круглую кровать. Верх кровати сдвигался к задней части, позволяя платформе экскаватора просеивать грязь с ряда, оставляя картофель (и камни) падать с конца.

Иногда во время работы экскаватора между лагами вставлялся камень, в результате чего лаги рассыпались. Обычно тимстеру приходилось соединять лаги обратно. Это замедлило ход событий, но дало перерыв сборщикам картофеля и другим полевым работникам.

Изношенные лаги необходимо заменить новыми. Однако изношенные лаги не были выброшены. Крюки для мякоти, подъемники для бочек и даже ножи можно было сделать из изношенных ламелей экскаватора.


Экскаватор с двигателем Этот однорядный экскаватор участвовал в параде Mapleton Days в июне 2009 г.

В 1930-х годах на некоторых экскаваторах был установлен бензиновый двигатель для привода механических частей.Это облегчило лошадям тягу экскаватора.

Фотография слева была сделана недалеко от того места, где сейчас находится средняя школа Преск-Айл. Бензиновый двигатель приводит в действие механические части этого экскаватора.

У человека справа от землекопа есть корзина, полная картошки. Он готов сбросить их в ближайшую бочку.

Моторизованный экскаватор справа участвовал в параде дней Мейплтона в июне 2007 года. Этот парадный вход свидетельствует о том, что многие жители этого района проявляют интерес к старой картофелеуборочной технике.Обратите внимание, что на колесах экскаватора нет шипов.

МОЩНОСТЬ ТРАКТОРА

Однорядные экскаваторы все еще использовались даже после появления тракторов. Трактор приводит в движение механические части этого экскаватора через привод на задней части трактора, который соединен с экскаватором. На фотографии слева хорошо видны лаги на станине экскаватора.

Вскоре тракторы стали тянуть на себя двухрядные экскаваторы, так что к концу 1940-х годов в эксплуатации было мало однорядных экскаваторов.Для показанного здесь экскаватора требуется, чтобы человек ездил на экскаваторе, чтобы отрегулировать переднюю часть экскаватора так, чтобы он врезался в ряд на нужной высоте.

Более поздние тракторы имели рычаги, приводимые в действие гидравлическим насосом, который позволял трактористу управлять экскаватором. избавляя водителя от необходимости использовать органы управления.

ПЕРВЫЙ В КОРЗИНУ

После того, как картофель уложен экскаватором в ряд, сборщик картофеля сначала заполняет корзину, подобную той, которая изображена здесь.Картофель собирали с участка поля, отведенного сборщику.

Если секция будет слишком длинной, сборщик отстанет и, вероятно, расстроится. Несобранный картофель будет мешать проезжающему грузовику, чтобы разгрузить пустые бочки или забрать полные. Если секция будет слишком короткой, сборщик картофеля не получит требуемого количества полных бочек к концу дня. Важно, чтобы отрезок не был слишком длинным или слишком коротким.

Когда корзина наполняется, она опускается в ближайшую бочку.Чтобы наполнить бочку, нужно около четырех корзин картошки. Полная корзина будет весить около 30 фунтов. Изображенная здесь корзина имеет диаметр 16 дюймов (40 см) и глубину 8 дюймов (20 см). Корзины изготавливали местные жители, как правило, коренные американцы. Для изготовления корзин использовались деревянные полоски из ясеня.

ТОГДА В БОЧКУ

Вплоть до 1970-х годов, когда фермы стали более автоматизированными, фермеры в округе Аростук использовали бочки для перевозки картофеля с поля на хранение.В других районах страны для этого использовались сумки или корзины. Ствол имеет диаметр около 19 дюймов (48 см) в верхней части и около 30 дюймов (76 см) в высоту. Посохи изготовлены из кедра. Примерно в 1960 году фермер мог купить баррель на месте за 4 доллара.

После того, как бочка наполнилась, сборщик вставлял билет в обод бочки. Загрузчики бочек собирали билеты, чтобы фермер мог отслеживать количество бочек, собранных каждым сборщиком.

Во времена копателей, запряженных лошадьми, в начале 1900-х годов сборщик картофеля мог зарабатывать 2 или 3 цента за каждый полный бочонок. Примерно в 1940 году сборщик заработал 12 центов за баррель, а в 1950 году сборщик заработал 20 центов за баррель. В 1960 году сборщику платили около 25 центов за полный баррель. Только в 1980 году сборщики картофеля могли зарабатывать доллар за баррель.

Большинство сборщиков могут загружать от 20 до 40 баррелей в день. Такие условия, как каменистое или заросшее водорослями поле или обрушение экскаватора, могут препятствовать количеству наполненных бочек. Однако при хороших условиях некоторые сборщики картофеля могут наполнять 100 или более бочек в день

НА АВТОМОБИЛЬ

Примерно в 1900 году бочки доставлялись на поле и с поля с помощью вагонов, которые были построены с низкой платформой, что облегчало загрузку и разгрузку бочек.Эта фотография фермы Элвуд Свитсер была сделана примерно в 1900 году. Эта фотография фургона с пониженной осью ясно демонстрирует, как оси расположены над кузовом, позволяя телу быть близко к земле. Этот тип повозки назывался повозкой с пониженной осью, повозкой-джиггером или повозкой Табора. Табор был назван в честь Джона Табора из Холтона, построившего фургон в конце 1800-х годов

.

Этот низкий профиль кузова был применен и в грузовых автомобилях. Ранние кузова грузовиков с картофельными бочками имели уникальный стиль с коробкой над колесами для обеспечения зазора и кольями снаружи, которые позволяли веревке или цепи удерживать бочки.

Еще в 1950 году некоторые фермеры загружали бочки вручную. Этот снимок справа был сделан на ферме Лоуренс-Парк в 1950 году. На нем изображены двое мужчин, загружающих бочки, и один мужчина, устанавливающий бочки на кузове грузовика

.

РАБОТА НАЗАД

В 1940-х годах для погрузки бочек на кузов грузовика использовались аккумуляторные или гидравлические подъемники. На этом рисунке показано, как два человека могут загружать бочки с помощью подъемника с батарейным питанием: один - управлять подъемником, а другой - ставить бочки.Человек, управляющий подъемником, бросал захваты на бочку на земле. Он нажимал кнопку на рукоятке погрузчика, чтобы запустить электродвигатель, который поднимал бочку на кузов грузовика. На только что загруженной бочке есть билет, который будет помещен в ящик на изголовье кровати. Этот билет поможет фермеру отслеживать количество бочек, заполненных сборщиком картофеля. У большинства грузовиков с картофельными бочонками сзади были такие билетные кассы.

С механической лебедкой больше нет необходимости в коробке над колесами для зазора между колесами.Этот грузовик имеет плоский кузов, вмещающий 40 стволов.

После того, как этот грузовик был загружен 40 бочками, его отвезли в здание картофелехранилища. Рабочие выгружали полные бочки и ставили пустые бочки (тару) обратно в грузовик. Грузовик отвезли обратно на картофельное поле, чтобы тара могла быть сброшена на секции сборщика.

Оператор подъемника должен убедиться, что кнопка включения отпущена вовремя, чтобы бочка упала на кузов грузовика.Если выпустить слишком рано, бочка упадет обратно на землю, и картофель разольется. Если отпустить слишком поздно, ствол поднимется слишком далеко, и большой палец оператора погрузчика заедет между стволом и подъемником. Эти подъемники зажали много пальцев.

Джентльмены, сидящие на заднем сиденье этого грузовика, получают возможность прокатиться по полю и поговорить с сборщиками. Тракторист-экскаватор и водители грузовиков также имеют возможность поговорить с сборщиками. Этим господам приходилось выгружать пустые бочки, а потом загружать полные.Они были хороши в добродушном подшучивании над сборщиками. Типичные предложения, критические замечания и поощрения, которые дают сборщикам картофеля:

1. Вы слишком сильно отстали. Выбирайте быстрее или я сокращу ваш раздел.
2. Ваши бочки недостаточно полны. Залейте их до самого верха.
3. Ваши бочки слишком полны. Картофель просыпается при загрузке.
4. Не забудьте положить билет на бочку, когда наполняете ее.
5. Вы кладете на бочку два билета. Вам разрешено только одно.
6. Ваши бочки слишком близко. Оставьте между ними пространство, чтобы захваты могли надеваться.
7. Вам не хватает картошки. Вернитесь и выберите те, которые вы пропустили.
8. Не срывайте гнилую картошку.
9. Не бросайте картошку.
10, Вы ставите бочки не в тот ряд, я не могу проехать грузовик.

СЦЕНА УБОРКИ КАРТОФЕЛЯ

Эта картина Ричарда Эллери хорошо известна жителям Преск-Айла. Впервые он был установлен в вестибюле нового здания Северного национального банка в 1946 году.Он оставался в банке до тех пор, пока не был приобретен городом Преск-Айл. Его можно увидеть на третьем этаже мэрии на Второй улице. На картине показаны этапы сбора картофеля 1940-х годов, включая копание, сбор и погрузку в грузовик.

Слева двухрядный экскаватор, управляемый двумя мужчинами. Мужчина за землекопом собирает картошку. В бочку выливается полная корзина картофеля. Владелец фермы г-н Конант идет по полю мимо двух сборщиков картофеля.

Справа двое мужчин заряжают бочку вручную. Мужчина в грузовике ставит бочки.

Остальные грузовые автомобили имели гидравлический подъемник. Им управлял водитель грузовика.

Семьи из северной части Аростука из районов Форт-Кент, Мадаваска и Ван-Бурен приезжали на Преск-Айл для работы на различных работах по сбору урожая. Обычно этим семьям жилье предоставляет фермер. Этот дом для семей сборщиков обычно не был таким красивым, как дом фермера. На местном языке он стал называться «лачугой сборщика».На этой картине, написанной в 1945 году, изображены семьи Коллинз и Альбертов из Сент-Агаты, работающие над различными аспектами сбора урожая.

ЭТО НЕ ВСЕ РАБОТАЕТ


Время перерыва Изображение взято из Ежегодника агрокультуры Министерства сельского хозяйства США за 1976 год. ЛИЦО СЕЛЬСКОЙ АМЕРИКИ

Часто лаги экскаватора разваливались, и машинисту экскаватора приходилось выключать экскаватор, чтобы исправить это. «Землеройный комбайн сломался» означало, что будет шанс наверстать упущенное, собирая картошку, или отдохнуть, или поиграть. На этой фотографии изображена ферма Майрона Гартли в 1976 году. <Дети катятся по бочкам> Как видите, молодые сборщики, похоже, не возражали против перерыва. Такие студенты собирали от 15 до 40 бочек картофеля в день.

ВОССТАНОВЛЕННЫЕ АВТОМОБИЛИ ДЛЯ КАРТОФЕЛЯ

Два грузовика, изображенные здесь, представляют собой реставрацию грузовиков с картофельными бочками 1940-х годов.

Грузовик справа имеет плоский кузов. Этот грузовик имеет гидравлический подъемник. Он расположен за спинкой по центру корпуса.

Грузовик слева с электротельфером. Когда этот грузовик был новым, кузова все еще находились в стадии перехода от коробчатого над задними колесами к плоскому кузову.

ГРЕЙФЕР БОЧНЫЙ

Ранним устройством для экономии труда был ручной грейфер. Человек на задней части грузовика зажимал ствол этим инструментом и натягивал ствол на кузов грузовика. Ему помогал мужчина, идущий рядом с грузовиком. С помощью этого устройства двое мужчин могли загрузить грузовик.Как и многие другие инструменты того времени, этот ручной грейфер был сделан на месте, вероятно, из-за отставания экскаватора.

Хотя для загрузки ствола 160 фунтов (81 кг) ручным грейфером требовалось два человека, некоторые заряжающие стволы с сильным вооружением могли сделать это в одиночку. Это было редкостью, но это был силовой подвиг, снискавший человеку репутацию.

Поскольку подъемник может поворачиваться на стойке, оператор должен крепко удерживать ее. Многие головы были подбиты поворотной лебедкой.

Обычно грузовик движется во время загрузки и размещения бочек.

Грейферы на фотографии справа - это те же грейферы, что и на фотографии «Загрузка картофельных бочек» на стр. 12. Бочковые грейферы бывают разных стилей. Грейфер справа будет удерживать ствол лучше, чем левый. Этот тип грейфера чаще используется в картофелехранилищах. Однако грейфер справа легче перебросить на бочку с кузова грузовика, что позволяет ускорить загрузку грузовика.

Как и большинство инструментов на небольших семейных фермах, грейферы для бочек изготавливались на месте, иногда самим фермером.

Два человека могут загрузить грузовик за 15 минут при подходящих условиях. Прокатить бочку по движущемуся кузову грузовика непросто.

Водитель грузовика должен вести грузовик очень плавно, без резких пусков и остановок. Быстрый старт может привести к падению человека и бочки с кузова грузовика. Быстрая остановка может привести к проливанию бочки на переднюю часть кузова грузовика.

МЕХАНИЗИРОВАННЫЕ ХОЗЯЙСТВА

Фотография на странице 10, на которой двое молодых людей загружают грузовик с картофелем, была сделана на ферме Майрона Гартли в Преск-Айл в 1976 году, примерно в то время, когда г-н Гартли перестал выращивать картофель.Он вырастил около 40 акров картофеля на небольшой семейной ферме. Как и большинство мелких фермеров в этом районе в то время, он не останавливался в картофельном бизнесе.

Вещи менялись. Фермы становились больше и более деловыми. Сбор урожая становился все более автоматизированным, с использованием более дорогого оборудования. Примерно в это же время в этом районе проводилось множество аукционов, на которых продавалась уже не использовавшаяся сельскохозяйственная техника.

Картофелеуборочный комбайн на фотографии выше убирает картофель с земли с помощью отстойника экскаватора и конвейерной системы.Рабочие проследят, чтобы картофель и камни были отделены друг от друга. Картофель выгружается конвейерами прямо в грузовик с кузовом

.

Больше никаких бочек, корзин, билетов и сбора картошки.

Ричард У. Джадд «Век лесозаготовок на севере штата Мэн» УНИВЕРСИЯ ГЛАВНОЙ ПРЕССЫ, 1989

Чарльз Морроу Вильсон «Аростук: наш последний рубеж» Стивен Дэй Пресс, 1937

Картофелекопалка для уборки картофеля

Первый урожай с экскаватором 16 сентября 2020
Рецензент: Уильям Брайант из Кингспорта, штат Теннесси, США
Три звезды означают, что я впервые использую экскаватор. Я вижу, что это работает, но у вас есть кривая обучения настройке. Картофель умрет, если вы изучите правильную настройку. Некоторые раненые картофелины можно спасти, другие уйдут слишком далеко.
Состояние вашего сада - ключ к успеху. Если у вас много камней размером с мяч для гольфа, зубья погнутся, и экскаватор заклинит. Если в ваших рядах растут сорняки или трава, лопата будет скользить по земле, а не закопаться.
Добавьте контргайку к крыльчатым болтам кронштейна колеса. Или они вырвутся из-за вибрации экскаватора, и копирующие колеса упадут.Спроси меня, откуда я все это знаю.
Напишу еще один отзыв после урожая следующего года. ОТВЕТ EA: Как и в случае любого другого навесного оборудования для трактора, требуется его регулировка / регулировка, чтобы установить его там, где вы хотите, для конкретного трактора и условий почвы. Да, перед использованием лучше всего очистить от растительности, о чем следует узнать из видео. Мы никогда не слышали о том, чтобы болты колесных кронштейнов ослабляли, если проверяли их затяжку перед использованием, но мы пропустим это. Спасибо за дело.

Был ли этот обзор полезным для вас?

Картофель на лошадях, часть 2 - Журнал мелкого фермера

Культиватор с дисковыми окучниками.

Fjordworks: Картофель на лошадях, часть вторая

Стивен Лесли при технической помощи Керри Гоуолт, оба из Cedar Mountain Farm в совместном жилом доме Cobb Hill в Хартленде, штат Вирджиния.

Введение

На нашей ферме все культуры в нашем огороде площадью 4 акра высаживаются и выращиваются на равнине (без образования грядок и гребней).Такой упрощенный подход позволяет нам выращивать зерновые культуры с минимальными изменениями, необходимыми для настройки навесного оборудования на культиваторе. Такая оптимизация важна, потому что мы являемся диверсифицированной фермой, управляющей интенсивно пасущимися молочными коровами и обширными сенокосными угодьями, поэтому кадровый резерв иногда может быть очень мал. У нас есть второй культиватор, предназначенный для окучивания кукурузы, лука-порея и картофеля. Каждый год мы передаем картофелю участок площадью 1/4 акра (в этом году 18 рядов на участке размером примерно 60 x 180 футов).В прошлом мы обнаружили, что картофельная секция такого размера может быть очень эффективно окучена окучником, запряженным одной лошадью (также известный как средний плуг или картофельный плуг). Совсем недавно мы перешли на использование дисковых окучников на культиваторе. Преимущество такой настройки состоит в том, что насадки можно устанавливать на более широкое расстояние для второго и даже третьего окучивания. Наш картофель высаживается с междурядьями в 36 дюймов, чтобы разместить картофелекопалку, запряженную лошадьми. Культиватор, который мы используем для окучивания картофеля, оснащен колесной базой 48 дюймов, что дает нам достаточную зону комфорта для работы, позволяя оставить поля в 24 дюйма с каждой стороны ряда картофеля, на котором можно установить группы культиватор с дисками, лопатками и уборщиками. В конце первой части мы закончили первое дисковое окучивание с помощью культиватора. Затем последовали еще два последовательных подъема с интервалом в 7-10 дней. Для 2-го и 3-го окучивания мы переместили стойки дисковых окучников из переднего и самого внутреннего положения на бандажах в более дальнее заднее среднее положение (от 24 дюймов до 32 дюймов), чтобы приспособиться к растущей листве и гарантировать, что диски были не врезаться в корневую зону.

Дисковые окучники на картофельном грядке на ферме Орчард-Хилл - фото любезно предоставлено Кеном Лэйнгом

Примерно через неделю после окончательного окучивания в корыте между рядами проросли цветы.Мы подумали, что верховой культиватор может быть слишком агрессивным и снимать склоны холмов, поэтому мы прошли через участок, установив одиночную прогулку за культиватором на самую узкую ширину (около 15 дюймов). Этот инструмент отлично справился с обработкой желоба, не нарушая холмы и не «обрезая» корневую зону побегов. На данный момент мы сделали все возможное, чтобы создать оптимальные условия для выращивания картофеля. Теперь успех нашего урожая зависел от превратностей погоды.

Инструмент Энн Сири «Все в одном», используемый для окучивания картофеля - фото любезно предоставлено Уолтом Бернардом

Вода

Примечательно то, что даже такой концентрированный по питательной ценности основной продукт питания, как картофель, примерно на 90% состоит из воды. Как и большинство овощных культур, картофель требует около 1 дюйма дождя (или дополнительного орошения) в неделю для поддержания оптимального роста. В идеале эта вода будет применяться постепенно, а не в виде одного (потенциально разрушающего почву) взрыва, как при грозовом ливне со скоростью 1 дюйм в час.Из-за наших ограниченных возможностей орошения мы изо всех сил пытаемся правильно поливать наш огород в засушливый год. Так было в этом сезоне, к середине июля мы были в агонии из-за мини-засухи с перспективами хорошей второй обрезки сена, начало казаться тусклым, пастбища выглядели выжженными, а овощные культуры хромали вместе с едва достаточной влажностью почвы. (за исключением наших 1/2 акра тыкв и ночных оттенков на пластике с капельницей, которые любили всю жару и солнечный свет).

Установка культиватора с культиватором Lely для слепого выращивания - фото любезно предоставлено Уолтом Бернардом

В цикле роста картофеля наиболее критическая точка для обеспечения адекватного полива наступает вскоре после цветения растений, потому что именно на этом стыке они начинают вкладывать свою энергию в развитие клубней.В этом сезоне нам посчастливилось поймать ровно столько периодических дождевых дождей, сколько усилить наш полив и подать достаточное количество воды к почвам (в отличие от многих фермеров, которые пострадали в условиях сильной засухи). В другие засушливые годы мы ввели капельное орошение после окончательной обработки. У нас нет строки для каждой строки, вместо этого мы вручную поднимаем строки с одной строки на другую. Самым большим фактором, повлиявшим на урожайность картофеля в этом году, были более высокие, чем «нормальные», температуры с самого начала сезона и в течение всего лета.

Картофелекопалка

Старый инструмент, который до сих пор широко используется для выкапывания картофеля на многих современных небольших конных фермах, представляет собой средний инструмент, предназначенный для бригады. Многие фермерские музеи имеют прекрасные примеры таких инструментов для выкапывания почв, в которых двухсторонняя лапа движется за колесом ограничителя глубины и сопровождается длинными зубьями для захвата поднятых почв и укладки их на поверхность, свободную от грязи. Эти типы бригадных орудий для выкапывания картофеля были первым крупным нововведением в области уборки картофеля с помощью лошади в середине XIX века.До землекопа, запряженного лошадьми, ограничение на количество картофеля, которое фермер мог посадить, заключалось в том, сколько фермерская бригада могла выкопать вручную. Базовая конструкция этих ранних экскаваторов работает настолько хорошо, что новые модели экскаваторов этого типа снова производятся современными поставщиками конного оборудования. Как обсуждалось в Части 1, помимо версии для ходьбы сзади, в настоящее время часто можно увидеть на тележке с инструментальной тележкой, предназначенной для буксировки двух лошадей и сидения на гряде.

Следующим крупным нововведением в области уборки картофеля стал двухколесный однорядный картофелекопатель. Экскаватор Hoover был прототипом, который отличался большим передним отвалом, закрепленным между двумя тяжелыми железными колесами с планками, с сиденьем водителя, установленным над осью. Картофель поднимается ножом, а затем перемещается на элеватор с приводной от земли цепной перемычкой, состоящей из прямых стальных стержней, соединенных вместе с зазорами, чтобы позволить вытряхнуть почву, мелкие камни и мусор, чтобы они упали обратно на поле (более крупные камни обычно откладываются в сторону или переносятся по элеватору вместе с урожаем).Затем картофель укладывается в узкий ряд за копателем для облегчения сбора вручную. Картофелекопалки такого типа стали очень популярными и выпускались тысячами. Иссак Гувер был фермером из Огайо, который специализировался на выращивании картофеля. Он стал одним из крупнейших производителей картофеля в своем округе, но обнаружил, что выкапывание почв в больших масштабах вручную является препятствием для получения прибыли. Он также был человеком с изобретательным умом и решил, что должен быть способ использовать силу его рабочих лошадей, чтобы вытащить урожай из земли.Он разработал свой первый прототип экскаватора-элеватора в 1885 году. Экскаватор был спроектирован так, чтобы его тянула команда (на больших площадях или на тяжелых почвах нередко было использовать третью лошадь), и он мог собирать до 500 бушелей с 8 акров земли. один день. Его соседи сразу же оценили полезность машины, и в следующем году вместе со своим зятем он основал компанию Hoover & Prout Co. для производства и продвижения нового экскаватора. К 1915 году в компании работало около 100 человек, а годовой объем производства составлял 5000 машин.На заре эпохи тракторов компания Hoover выпустила экскаватор с подвеской двигателя, чтобы облегчить нагрузку на лошадей. Компания была выкуплена компанией John Deere в 1926 году (Deere была единственным дистрибьютором землеройных машин с 1914 года), которая начала производство собственной линейки экскаваторов на базе Hoover. У этих землеройных машин было вторичное приспособление, которое отделяло картофель от лозы. Пригодные к эксплуатации образцы этих экскаваторов до сих пор используются на многих небольших фермах по всей стране и, как правило, продаются.

Однорядный картофелекопатель с наземным приводом просуществовал вплоть до середины 20 века, после чего компания John Deere выпустила версию с приводом от вала отбора мощности. В последующие годы были разработаны тракторные и самоходные вертушечные комбайны, которые укладывали чистый картофель на прицеп или упаковочную платформу. Для небольших хозяйств все еще производятся новые линейки однорядных картофелекопателей элеваторного типа, которые иногда используются на фермах с приводом от лошади, но они работают от ВОМ и поэтому требуют для работы моторизованной передней тележки.

Мы заплатили 50 долларов за наш однорядный картофелекопатель Hoover и вложили еще 125 долларов в восстановление (в основном для замены отсутствующих или изношенных участков приводной цепи). Как и многие другие образцы старинного оборудования, запряженного лошадьми, который, вероятно, можно встретить, наш картофелекопатель был модернизирован, чтобы его можно было тянуть за трактором. К сожалению, было очевидно, что машина продолжала использоваться даже после того, как одна из цепей ходового привода вышла из строя. Это привело к тому, что крутящий момент был брошен на всю раму и треснул картер моста на стороне без приводной цепи.Несмотря на эти недостатки, с помощью нашего соседа, Бада, мы смогли отремонтировать экскаватор в достаточной степени, чтобы он выполнил замечательную работу по выкапыванию окорочков и оставлению их на поверхности аккуратной линией, готовой к подъему. . Для нас, которые привыкли выкапывать весь наш картофель из земли с помощью лопат, работа этого почти заброшенного антиквариата казалась не чем иным, как новой сельскохозяйственной революцией.

Бад живет через дорогу от фермы, и, будучи бывшим фермером и вышедшим на пенсию механиком-дизелем, который работал на сельскохозяйственной технике, он не может удержаться от того, чтобы на утренней прогулке взглянуть на его соседей по ферме. вплоть до.Если в моей мастерской не ведутся реставрационные или ремонтные работы, Бад немного разочаровывается. Он помог нам справиться с бесчисленными заторами оборудования и никогда не хочет ничего для своего времени (хотя при предложении он возьмет мешок сладкой кукурузы или половину кусочка картофеля). Единственная плата, необходимая для экспертной помощи Бада в области машинного оборудования, - это готовность слушать его рассказы во время работы, и это бесплатно, поскольку они всегда поучительны и занимательны. Например, в тот момент, когда его отец (который держал лошадей на месте еще долго после того, как все соседи продали их на тракторы) пришел с поля с командой, ведущей телегу, груженную сыпучим сеном, как раз в тот момент, когда посетители въезжали на ферму. из города.Папа Бада спрыгнул с повозки и вошел с гостями внутрь, чтобы выпить прохладительного напитка и обменяться новостями. Все они сидели в гостиной, когда в небе треснула молния и пошел дождь. Его отец выбежал, чтобы забрать повозку в сарай, но обнаружил, что команда и повозка исчезли. Раздвижные двери большого сарая были закрыты. Он искал этих лошадей повсюду, кроме того небольшого сарая в переулке, в который приходится загонять груз, потому что подъезд был очень крутым, а расстояние до центрального переулка составляло несколько дюймов с каждой стороны (он всегда гордился его собственное умение поддерживать команду с груженым фургоном в этом узком месте - никто на ферме даже не хотел его пробовать).Исчерпав все другие возможности, он побежал по переулку к небольшому сараю и обнаружил, что команда и фургон благополучно попали в сарай, ожидая шторма.

Элеватор на переднюю тележку для буксировки картофелекопалки.

После освобождения всех замерзших деталей и замены сломанных и отсутствующих приводных цепей следующей проблемой, с которой мы столкнулись, было то, как вытащить экскаватор. Эти экскаваторы изначально были оснащены грузовиком, который обеспечивал стабильную точку сцепки для команды, а также устанавливал экскаватор на правильную высоту, с которой можно было использовать рычаг ограничителя глубины спереди для режима транспортировки и для настройки глубины для отвала экскаватора. .У нас есть друг-коневод, у которого есть экскаватор с оригинальным грузовиком. Грузовик имеет форму песочных часов из прочной стали, установленной на боку - такая форма позволяет колесу грузовика катиться по рядам окученного картофеля с наименьшим сопротивлением. Это редкая и удачная находка - обнаружить экскаватор, у которого все еще есть навесное оборудование для грузовика, поскольку большинство из них было отправлено на свалку после того, как экскаватор был адаптирован для буксировки за трактором. Столкнувшись с аналогичной дилеммой с нашей дисковой бороной на конной тяге, мы решили попробовать то же решение - тянуть орудие за передней тележкой.Проблема заключалась в том, что дышло на нашей передней тележке было установлено слишком низко для транспортировки экскаватора, лезвие могло царапаться о землю. Мы решили попробовать изготовить приподнятую сцепку над существующей. Когда вы какое-то время находитесь на одном и том же месте, вы склонны накапливать небольшие груды сокровищ, странное оборудование и куски металлолома, которые вы храните только потому, что «они могут когда-нибудь пригодиться». И хотя для некоторых такие тайники могут показаться хламом, именно в таких случаях, как этот, что-то, о чем вы даже не догадывались, почему хранили, оказывается именно тем, что вам нужно.

Картофелекопалка прицеплена к передней тележке.

Изготовленная нами приподнятая навеска состоит из тягово-сцепного устройства трактора (того типа, который используется в качестве проставки на трехточечной навеске), двух отрезков стальной трубы, отрезанных до нужного размера (6 дюймов), и двух стальных болтов для продевания через трубу, чтобы удерживать дышло на месте, и небольшой отрезок цепи, чтобы прикрепить дышло к тележке (см. прилагаемую фотографию). Используя вилку для сцепления экскаватора с этим приподнятым дышлом, мы теперь можем безопасно транспортировать экскаватор в поле.Высота навески также идеально подходила для установки рычага глубиномера.

Чтобы использовать картофелекопалку, нам пришлось увеличить междурядье с 32 до 36 дюймов. Причина более широкого междурядья заключается в том, чтобы приспособить экскаватор с колесной базой 44 дюйма. Если бы мы пошли с нашим обычным расстоянием в 32 дюйма, колеса экскаватора с фланцами измельчали ​​бы картофель в рядах рядом с копаемым. Картофелекопалка лучше всего работает на рыхлой рыхлой почве (хотя и хорошо обрабатывает каменистую почву).Перед посадкой картофеля почву необходимо глубоко обработать, чтобы обеспечить высокие урожаи. Острие подъемного отвала экскаватора будет двигаться по земле с меньшим сопротивлением тяге, если вы немного заточите его с помощью ручной шлифовальной машины. Вы не хотите переусердствовать и создать лезвие, похожее на нож, просто слегка заточите его, чтобы удалить тупость, которая является результатом тех многих лет работы, которые видел старый экскаватор.

Перед тем, как вывести экскаватор на переднюю тележку с лошадьми, мы опробовали его на тракторе.В этом случае, чтобы закрепить экскаватор, я использовал ту же тягу на трехточечной навеске, которую мы использовали для изготовления приподнятой навески на тележке. Мы провели пробный ряд и обнаружили, что экскаватор работает достаточно хорошо, но картофель не выходит чисто сзади, а как бы снова закопан позади экскаватора, его легче найти, чем копать вручную, но не совсем то, что мы ожидали. Но тестовый запуск действительно вселил в нас уверенность в том, что мы можем безопасно испытать орудие на телеге с лошадьми. К нашему большому удивлению, экскаватор работал намного лучше при живой лошади; почти весь картофель был оставлен чистым на поверхности, чтобы его можно было легко собрать.Разница была в скорости. Когда я ездил на тракторе (27,5 л.с. Kubota), я переключал его на пониженную передачу. Лошади фьорда не могли справиться с этим натяжением в их версии «бабушкиного снаряжения», им приходилось выдерживать его на быстрой прогулке, но машина работала намного лучше на этой скорости (вероятно, около 3 миль в час).

На каждом колесе экскаватора есть по две шпонки, которые поворачиваются так, чтобы зацепиться за стопоры, чтобы колеса включили передачу. Я счел полезным, чтобы помощник повернул эти ключи вместо меня, вместо того, чтобы садиться и выходить из тележки.Как только мы начали копать, мы обнаружили, что имеет смысл держать колеса включенными до тех пор, пока мы не закончим, и только вынули их из строя, чтобы транспортировать экскаватор обратно в сарай для оборудования. Первоначально машина была установлена ​​с сиденьем на поперечной распорке, расположенной более или менее над осью. За несколько дней до того, как были установлены стандарты OSHA (Управление по безопасности и гигиене труда), производители создали сельскохозяйственные орудия, в которых возницы располагались и балансировали во множестве громоздких мест и в непосредственной близости от движущихся частей.Я лично знаю высококвалифицированных погонщиков и выдающихся лошадей, которые до сих пор используют эти орудия в соответствии с задумкой, но, со своей стороны, я был счастлив сидеть на сиденье передней тележки, пока экскаватор делал свое дело.

Когда я сказал другу (который всю жизнь работал на лошадях), что я использовал один из этих землеройных машин с нашими фьордскими лошадьми, он скептически приподнял бровь, и не зря, так как копатель картофеля - трудная задача. В большинстве ситуаций вам, вероятно, потребуется тяжелая упряжка лошадей или три упряжных пони, чтобы справиться с этим.Здесь нам это сойдет с рук, потому что у нас такая легкая супесь. Тем не менее, к тому времени, когда они достигают конца ряда, фьорды закапываются, как пони на ярмарке графства, чтобы заставить эту машину работать. Мой сосед Бад был достаточно впечатлен, чтобы заметить, что «эти маленькие лошадки кое-что мне показали». Кроме того, мы разработали стратегию копания только четырех 180-футовых рядов за раз. Это имело смысл по нескольким причинам. Во-первых, для того, чтобы копать последовательные ряды, у вас должно быть достаточное количество сельскохозяйственных рабочих, собирающих картофель позади экскаватора, чтобы расчистить путь, иначе, когда вы переходите от одного ряда к другому, колеса экскаватора с фланцами будут измельчать часть выкопанного картофеля. .Во-вторых, копать каждый второй ряд и только четыре ряда за раз было «выполнимым» для нашей маленькой команды (примерно 14 рук и 900 фунтов) и не испортило их на машине. В-третьих, даже когда экскаватор выкопает их, одному человеку по-прежнему требуется около 20-30 минут, чтобы собрать 180-футовый ряд в ящики, поэтому четырех рядов было достаточно, чтобы занять нашу рабочую силу в напряженный день сбора урожая, оставляя время для сбора урожая. на уборку других культур для нашего CSA. В итоге мы вытащили землекоп в четырех разных случаях, чтобы выкопать четыре ряда за раз, и к первой неделе сентября вытащили весь картофель из земли (первый ряд ранних красных норландцев был выкопан вручную, как и последний ряд. пурпурных перуанцев - большая часть нашего урожая состояла из восково-желтой Каролы и стандартного белого Кеннебека).

Раньше мы сталкивались с необъятным выкапыванием картофеля вручную, делая это постепенно. Вскоре после 4 июля мы начнем копать новый красный картофель для наших членов CSA и других рынков. С этого момента картофель будет выкапывать каждую неделю как часть регулярного сбора урожая. Даже в этом случае у нас всегда было несколько рядов, ожидающих, чтобы их выкопали сразу в конце сезона. Что еще хуже, после того, как виноградные лозы снова отомрут, их возьмут на себя сорняки, а оставшиеся побеги будут потеряны в джунглях, заросших свиными травами и ягненками.Более чем однажды мне приходилось прибегать к кустарнику, вычищающему сорняки, прежде чем мы могли забраться внутрь и копать. С другой стороны, у нас также не было холодильника, поэтому казалось, что пока не возникнет опасность замерзания земли, картофель будет храниться в земле, а также где угодно (за исключением одного исключительно засушливого года, когда клубни начали обезвоживаться в почве. и пришлось сразу копать). Пару лет назад мы приобрели холодильный агрегат CoolBot (1) и установили его в изолированной холодильной камере, построенной в сарае.CoolBot - это запатентованное изобретение, которое адаптирует стандартный кондиционер для работы в качестве компрессора холодильника. Теперь мы можем хранить продукцию при температуре 40-44 градусов круглый год. Это позволило нам выкопать картофель, когда он был готов (когда кожица больше не соскользнет), вместо того, чтобы ждать, пока погода станет достаточно прохладной, чтобы позволить нам хранить его в корневом погребе.

Без сомнения, мы продолжим экспериментировать и оптимизировать производство картофеля, но в этом году мы почувствовали удовлетворение, сделав несколько изменений, которые позволили нам заменить интенсивную человеческую энергию живой лошадиной силой.Фактически, бороздить, боронить, культивировать, окучивать и выкапывать наш картофель с помощью орудий, запряженных лошадьми, единственная ручная работа, которая требовалась, заключалась в том, чтобы засеять семена вместе с учениками и собрать выкопанные побеги во время сбора урожая. Такие маленькие успехи в фермерской жизни могут использовать источники глубокой радости, уходящие корнями в душу фермера, и побудить нас мечтать о других возможностях…

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
