Теплица из пластиковых труб своими руками: инструкция по монтажу

В современных садоводческих магазинах достаточно богатый выбор готовых теплиц различных форм и размеров, но гораздо приятнее построить такую конструкцию своими руками. Одним из лучших материалов для возведения каркаса считаются пластиковые трубы. Они достаточно прочные, не покрываются ржавчиной и грибком, но при этом им легко придать нужную форму.

В сегодняшней статье будут детально рассмотрены основные этапы строительства теплицы из пластиковых труб своими руками. Вы узнаете, какие материалы лучше использовать для строительства каркаса и в качестве покрытия постройки, а также получите информацию о том, как соединить элементы каркаса и как обустроить полив внутри постройки.

Теплица из пластиковых труб

Существует множество материалов, которые можно использовать для строительства каркаса. Самым дешевым считается древесина, но у нее есть один существенный недостаток – даже при условии обработки каркаса специальными антисептиками, постройка быстро приходит в негодность из-за гниения и плесени. Альтернативой дереву считается металл: он достаточно прочный и долговечный, но без специальной обработки каркас может разрушиться под действием коррозии. Кроме того, без определенных навыков построить теплицу нужно формы из металла будет достаточно сложно. Также следует учитывать, что металл – достаточно дорогой материал.

Самым недорогим, но в то же время практичным материалом для строительства каркаса теплицы считается пластик, точнее – трубы из этого материала (рисунок 1).

Пластиковые трубы в качестве основы для каркаса теплицы обладают многими преимуществами:

  • Устойчивость к повышенной влажности: в отличие от дерева или металла, каркас из пластика не подвергается коррозии и гниению под действием высокой влажности воздуха теплицы;
  • Простота сборки: пластиковые элементы достаточно гибкие, поэтому вы с легкостью сможете придать им нужную форму без использования специальных инструментов. Кроме того, такой каркас легко собирается, а при необходимости его можно разобрать на зиму и повторно смонтировать весной;
  • Облегченный вес: пластиковый каркас теплицы очень легкий, поэтому его легко транспортировать. А если вы решили построить не теплицу, а парник, вы сможете переносить его с места на место, не разбирая. Кроме того, для таких облегченных конструкций не нужен фундамент. Соответственно, вы экономите время и деньги на строительстве теплице.
  • Устойчивость к высоким температурам: материал практически не горит и не деформируется под действием высоких температур.

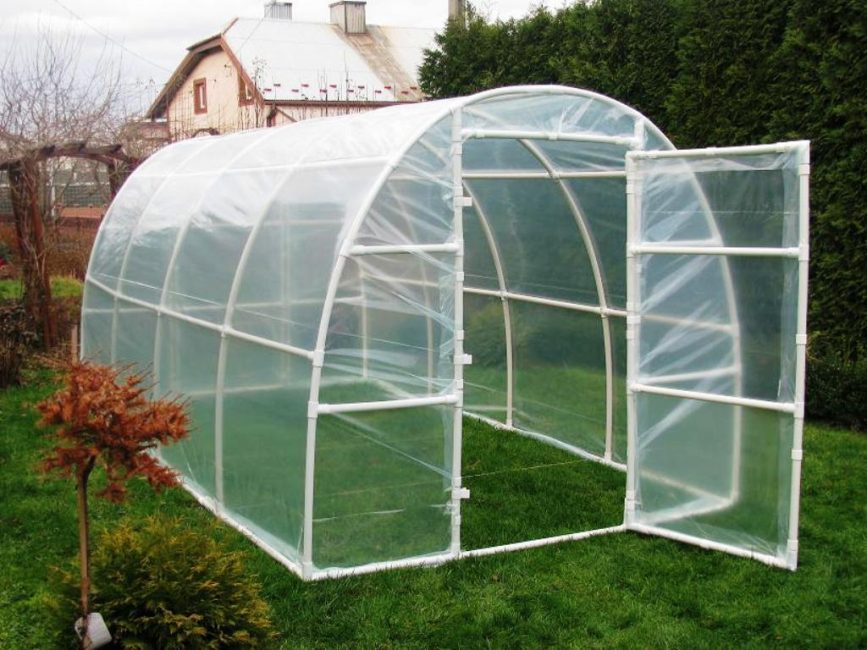

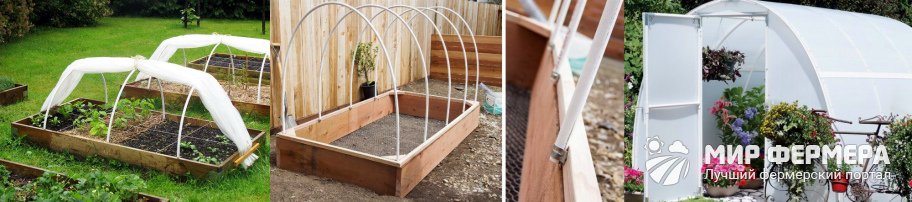

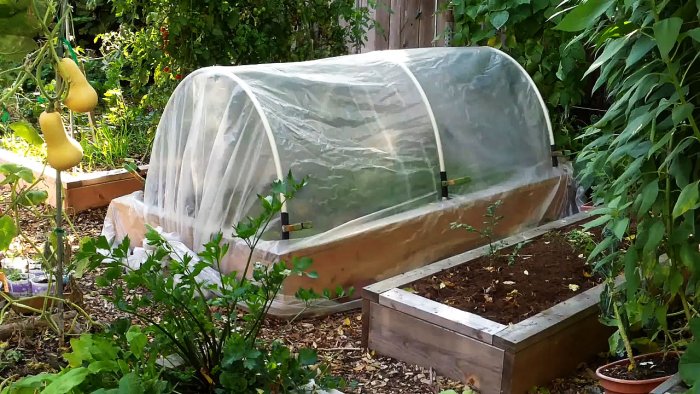

Теплицы из труб ПВХРисунок 1. Конструкции закрытого грунта из труб ПВХ

Кроме того, каркасы из пластика обладают высокой прочностью и износостойкостью, а конструкция может прослужить до 50 лет, причем ее не нужно обрабатывать специальными антисептиками против гниения и плесени. Также следует учитывать, что даже большая теплица, изготовленная из пластика, будет иметь невысокую цену, а ее привлекательный внешний вид сделает такую постройку не только практичным, но и красивым приобретением.

Как правило, для возведения теплиц и парников используются полипропиленовые и ПВХ трубы, поэтому мы рассмотрим особенности работы с ними более детально.

Теплицы из ПВХ труб

Планируя построить теплицу из ПВХ, следует определиться с жесткостью используемого материала. К примеру, если вы собираетесь возвести двускатную или односкатную постройку, вам понадобятся модели повышенной жесткости, которые будут не только хорошо держать форму, но и с успехом выдержат вес кровельного покрытия. Если вы выбрали арочную или другую округлую конструкцию, лучше отдавать предпочтение гибким изделиям, которым легко придать необходимую форму.

Существуют и другие критерии подбора ПВХ труб для строительства теплицы:

  • Толщина стенки должна составлять минимум 3 мм, чтобы готовая конструкция была достаточно прочной и выдерживала не только вес кровельного материала, но также сильные порывы ветра;
  • Лучше выбирать отрезки большой длины. При необходимости вы сможете разрезать их на части необходимого размера, но при этом они подойдут и для строительства элементов каркаса большой длины. Следует помнить, что чем короче труба, тем больше соединений придется выполнить, а это, в свою очередь, снижает герметичность постройки;
  • Обращайте внимание на внутренний диаметр: он должен составлять минимум 13 мм.

Поскольку из ПВХ труб можно создать теплицу любой формы, рассмотрим детальнее особенности работы с гибкими и жесткими деталями.

Примечание: Вне зависимости от выбранного типа постройки, вам понадобятся определенные подготовительные работы: расчистка и подготовка площадки, а также строительство фундамента, на котором в дальнейшем будет крепиться каркас.

Как уже говорилось выше, жесткие ПВХ трубы используются для строительства двускатных и односкатных теплиц.

Строительство теплицы из жестких труб осуществляется так:

  1. На подготовленный фундамент крепят опорные стержни из металла. Они должны располагаться строго вертикально на одинаковом расстоянии друг от друга. На каждую опору надевают по одной пластиковой трубе. Оптимальной высотой считается показатель в 1,5 метра. У основания их закрепляют стальными скобами.
  2. На верхушку каждой опоры надевают пластиковые крестовины, с помощью которых будут крепиться остальные элементы каркаса.
  3. Подготовьте несколько отрезков длиной 1 метр. Они будут выполнять роль горизонтальных перемычек, соединяющих вертикальные стойки. Эти горизонтальные заготовки вставляют в боковые отверстия закрепленных крестовин.
  4. После этого можно приступать к сборке конька крыши. Для этого нужно подготовить несколько метровых отрезков, количество которых отвечает количеству опор и соединить их в одну большую горизонтальную перекладину с помощью крестовин.
  5. Завершающим этапом станет строительство крыши. В отверстия крестовин ранее установленных опор вставьте пластиковые трубы, формируя скат крыши. В конце их нужно соединить одним общим коньком.

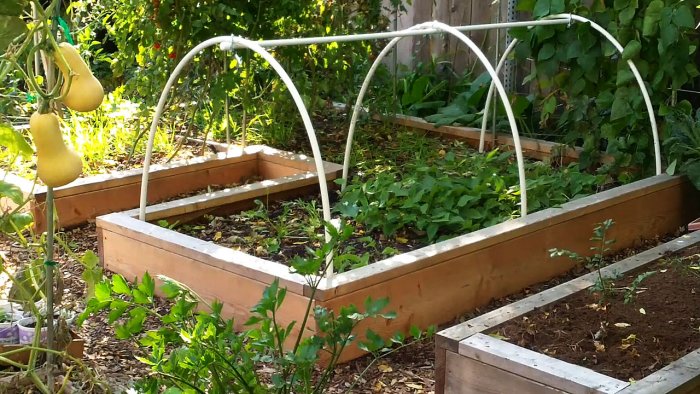

Арочную теплицу из гибких труб собрать проще, но и для этого процесса существует определенная схема. Сначала  с помощью крестовин нужно сделать 4 дуги, соединив для этого по 2 детали длиной 3,2 метра. Чтобы сделать торцевые дуги, соедините еще по две аналогичные дуги с помощью тройников (рисунок 2).

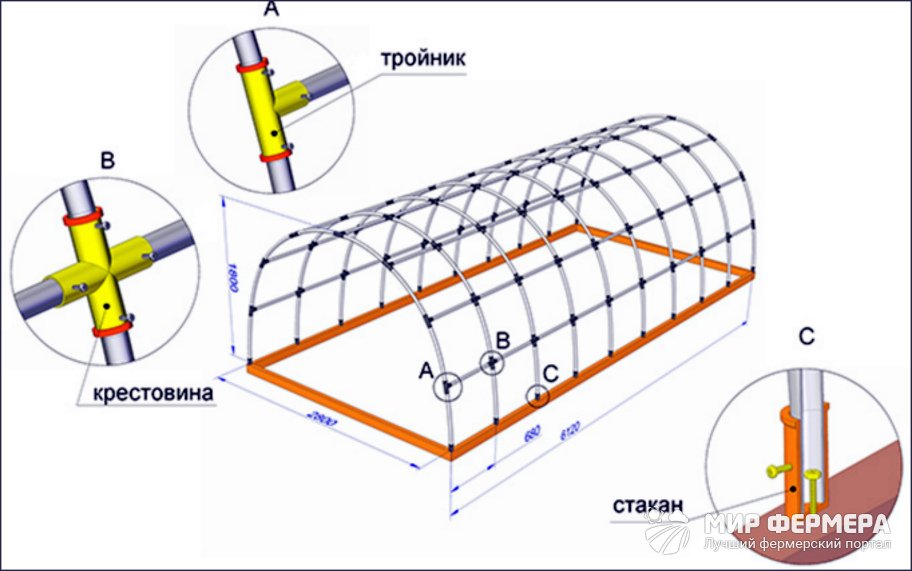

Теплица из пластиковых труб чертежРисунок 2. Схема каркаса

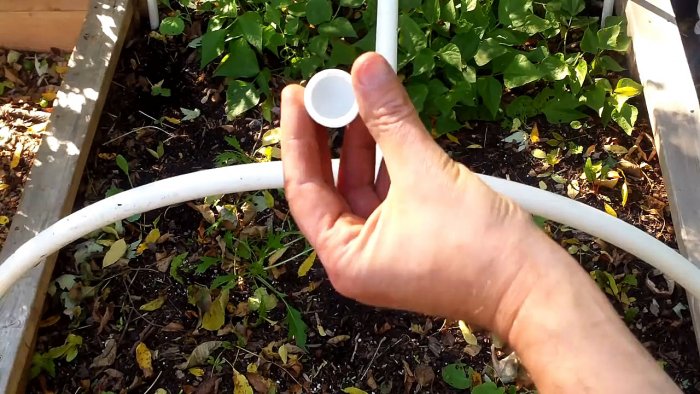

Каждую дугу надевают на металлический прут-опору. Для этого нужно надеть сначала одну часть дуги, потом закрепить ее на деревянной доске основания с помощью металлической скобы, и только после этого дуге можно придать необходимую форму и зафиксировать на пруте с другой стороны основания. Таким образом формируют каркас, а на завершающем этапе устанавливают торцевые дуги.

Следуя таким инструкциям, вы быстро соберете каркас и сможете приступать к обшивке теплицы пленкой или поликарбонатом.

Использование полипропиленовых труб

Полипропиленовые трубы также считаются популярным материалом для строительства каркаса теплицы. Преимущество таких построек в том, что для них не нужно обустраивать фундамент: достаточно просто разровнять почву на участке, где будет установлена теплица. Также можно подготовить деревянный каркас, как показано на рисунке 3.

Примечание: Выравнивание участка играет очень важную роль, так как от этого будет зависеть симметричность постройки. Если площадка под теплицу будет неровной, конструкция будет перекошенной. Проверить ровность участка можно с помощью обычного строительного уровня.

Важно помнить, что трубы из полипропилена гибкие, поэтому они не подходят для строительства односкатных и теплиц-домиков. Однако они хорошо зарекомендовали себя при возведении арочных конструкций. Сборка каркаса проводится по схеме для ПВХ труб, описанной выше.

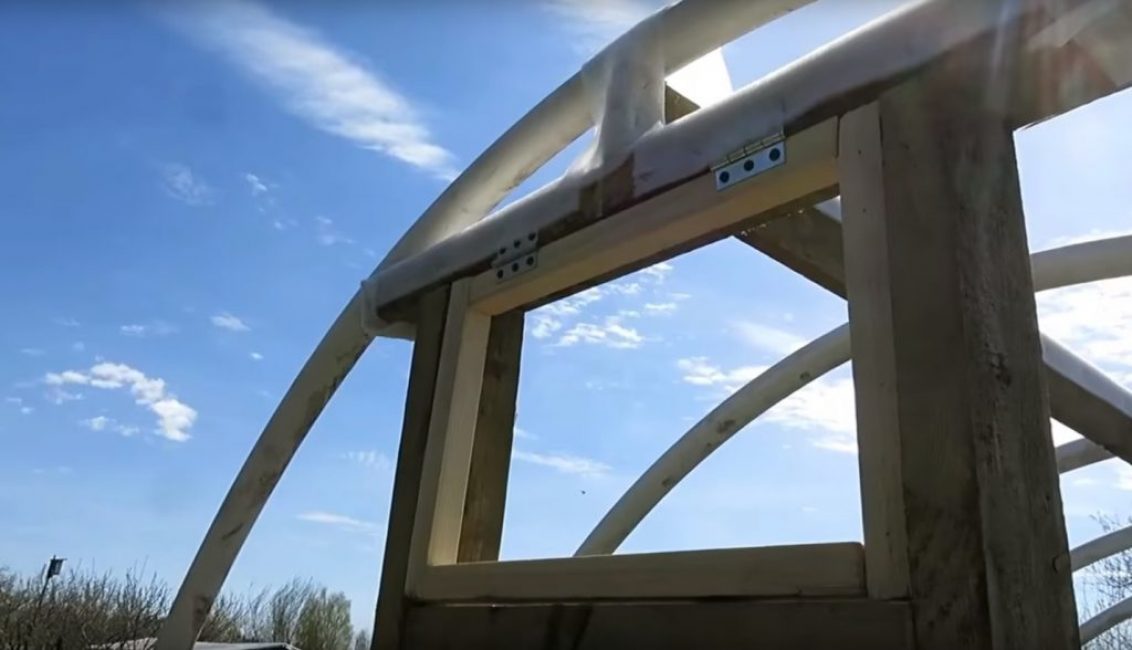

При возведении каркаса необходимо предусмотреть место для дверного проема и форточки. Их делают на торцах теплицы.

Сделать дверь и форточку в теплице из пластиковых труб можно так:

  1. Заготовьте шесть отрезков: две метровые и четыре полутораметровые.
  2. Длинные отрезки следует надеть на металлические прутья основания, установленные с торцов. Трубы следует закрепить на основании металлическими скобами.
  3. Верхнюю часть каждой заготовки закрепляют к горизонтальным ребрам каркаса.
  4. На уровне основания переднего торца теплицы следует приварить короткую трубу (между длинными стойками). В результате вы получите прямоугольное отверстие, которое в будущем будет выполнять роль двери в теплицу.
  5. На заднем торце в верхней части монтируют аналогичный отрезок, который в дальнейшем послужит форточкой.

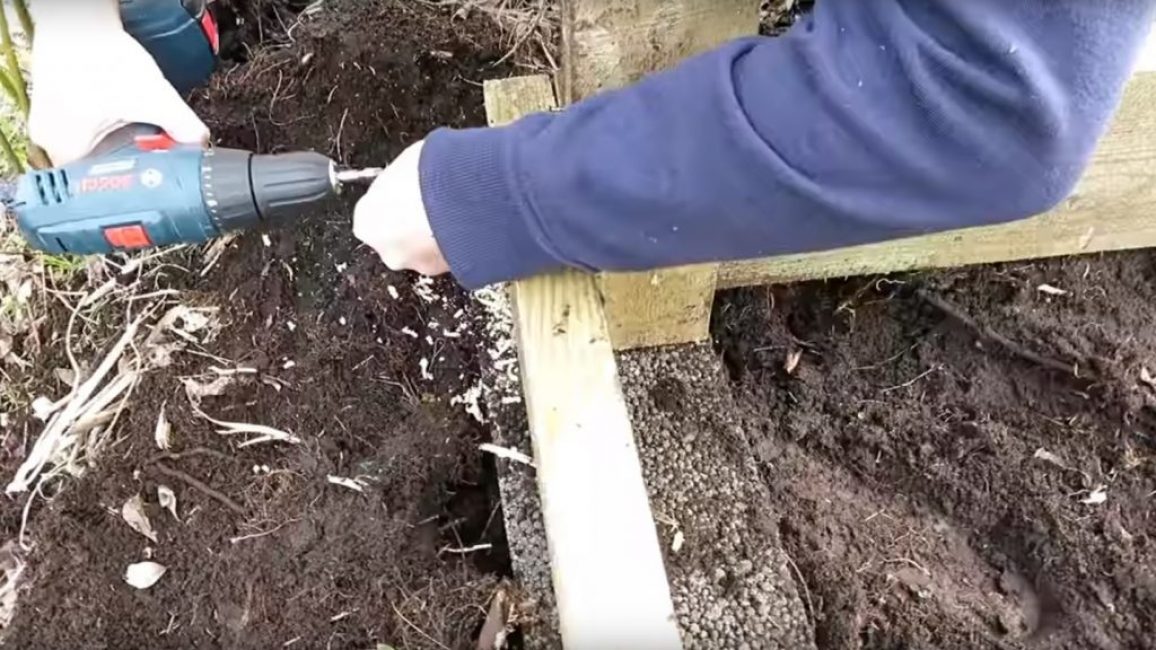

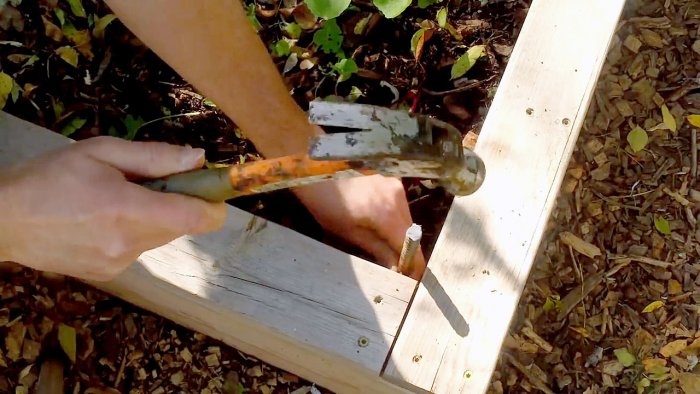

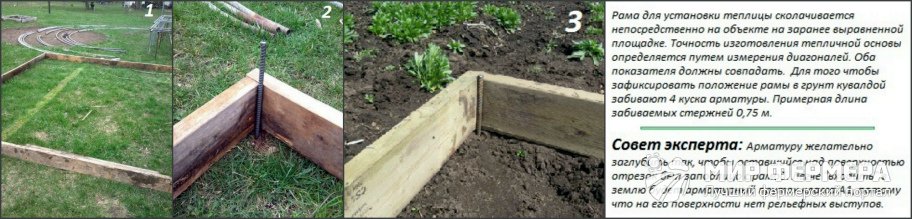

Фундамент для теплицыРисунок 3. Строительство деревянного основания

Далее нужно сделать два прямоугольника, размеры которого будут отвечать площади будущей двери и форточки. В данном случае нужно четко соблюдать размеры, чтобы готовая рамка плотно прилегала к каркасу. На этапе обшивки каркаса поликарбонатом их подвешивают на петли.

Поликарбонат и пластиковый каркас

Для покрытия теплицы из пластика можно использовать любой доступный материал: стекло, пленку или поликарбонат. Но преимущество все же лучше отдавать последнему варианту, так как с поликарбонатом легко работать, при этом он обладает достаточной прочностью и прозрачностью, поэтому готовую теплицу можно будет использовать в течение нескольких сезонов.

Чтобы правильно закрепить листы поликарбоната на каркасе из пластиковых труб, следуйте таким рекомендациям:

  1. Каждый проем каркаса, который будет покрыт поликарбонатом, нужно точно измерить и нанести полученные показатели на листы.
  2. Необходимо точно разрезать заготовки, используя для этого обычный канцелярский нож.
  3. После того, как все детали будут готовы, их торцы следует закрыть специальными заглушками, профилем или лентой, чтобы в ячейки не попадали пыль и грязь.
  4. Далее приступают к монтажу листов на каркасе. Заготовки укладывают защитной пленкой наружу, причем снимать ее не рекомендуется до полного завершения монтажа.
  5. Покрытие теплицы начинают с крыши. Для этого выкладывают первый подготовленный лист, выравнивают его по вертикали и фиксируют специальными саморезами с термошайбами прямо на каркасе. Для повышения прочности и герметичности конструкции, желательно располагать крепежные элементы на расстоянии 4-45 мм друг от друга.
  6. Вплотную к первому листу укладывают вторую заготовку и соединяют их специальными пластиковыми планками. Второй лист также следует закрепить на каркасе саморезами.
  7. Далее по аналогии монтирую все оставшиеся листы поликарбоната. При этом важно, чтобы заготовки прилегали друг к другу встык. На углах материал скрепляют специальными угловыми вставками.
  8. Нижние листы нужно обязательно прочно прикрепить к деревянному основанию теплицы.

На завершающем этапе крепятся панели, которые будут выполнять роль двери и форточки. Их нужно не только зафиксировать на каркасе, но также повесить на петли, с помощью которых дверь и форточка будут открываться в будущем.

Монтаж самодельной теплицы из пластиковых труб своими руками

Несмотря на то, что пластиковые трубы можно использовать для строительства теплицы любой формы и размера, самой простой и практичной считается арочная конструкция. Во-первых, ее легко возвести своими руками. Во-вторых, для реализации проекта потребуется минимум финансовых расходов и в-третьих, арочная теплица считается одной из самых герметичных, так как в ее верхней части практически нет стыков. Детально сборка конструкции показана на рисунках 4-7.

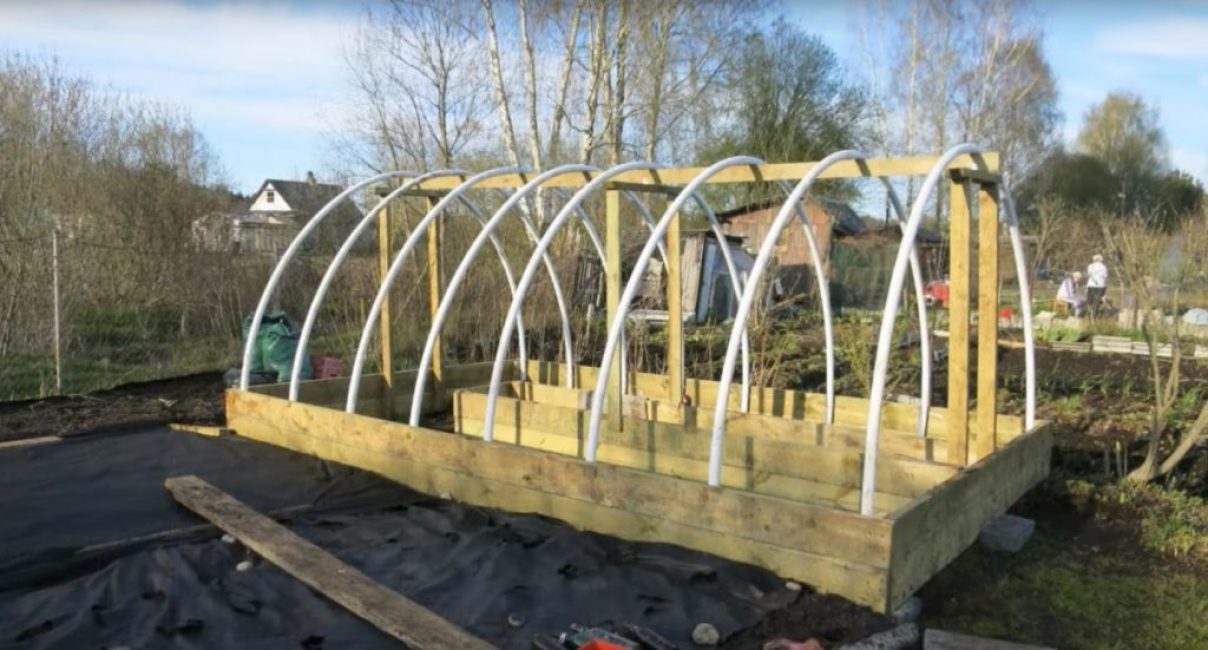

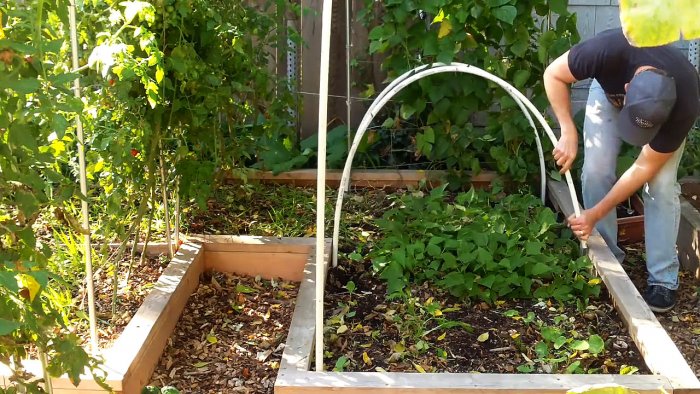

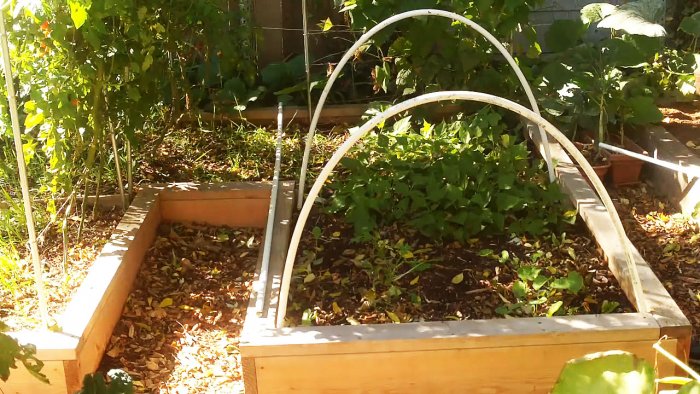

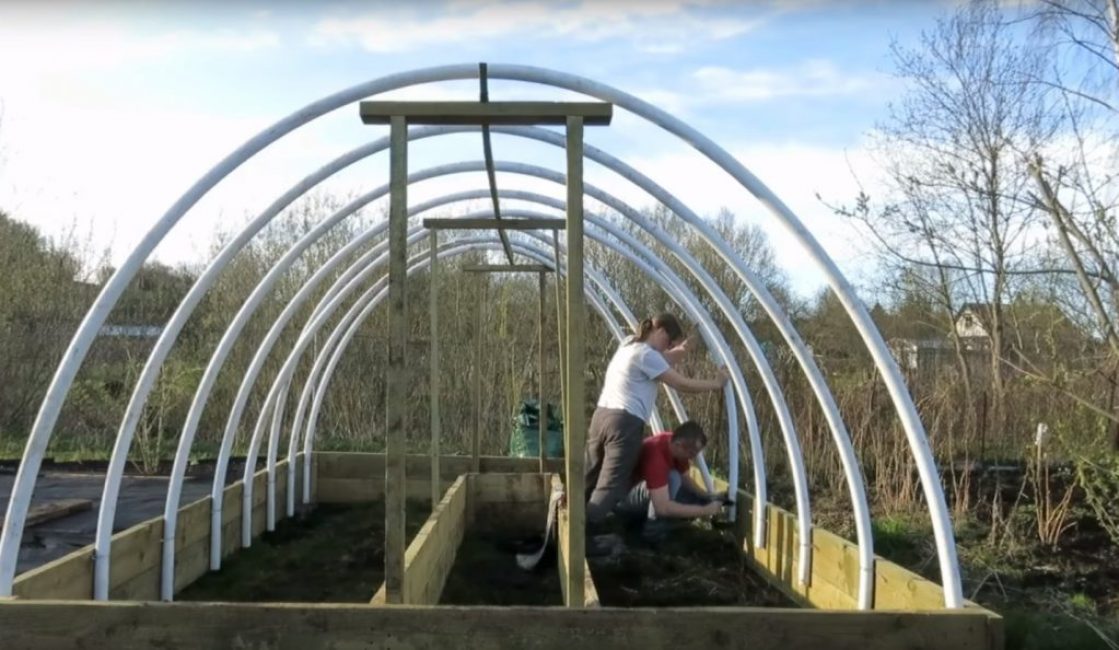

Арочная теплица из пластиковых трубРисунок 4. Возведение промежуточных и торцевых арок

Монтаж арочной теплицы из пластиковых труб проводится так (для конструкции шириной 2,4, высотой 2 и длиной 4 метра):

  1. Подготовьте необходимые материалы: для теплицы указанного размера вам понадобится 16 ПВХ труб диаметром 25 мм и длиной по 6 метров каждого, 28 одноплоскостных тройников с углом 90 градусов и 4 такие же тройника, но с углом 45 градусов (диаметр фурнитуры – 25 мм), 4 двухплоскостных тройника и 16 уголков на 90 градусов (по 25 мм в диаметре каждый). Также вам понадобятся саморезы, двухлапчатые хомуты с саморезами, специальные саморезы для поликарбоната и соединительный профиль. Крепежные элементы лучше покупать с запасом, чтобы избежать сложностей и задержек в процессе монтажа. Кроме того, вам понадобится 8 дверных петель и комплект саморезов к ним.
  2. Подготовка участка и строительство фундамента: выбранный участок следует выровнять и разместить площадку под будущую теплицу. Фундамент лучше делать из деревянных брусьев сечением 100х100 мм. Этот материал стоит недорого, но при этом обладает достаточной прочностью. Перед монтажом древесину нужно обработать антисептиком и просушить, а потом собрать в соответствии с разметкой, соединяя с помощью металлических уголков и саморезов. Для закрепления фундамента по его периметру насыпают песчаную подушку.
  3. Заготовка элементов каркаса: начинает с подготовки кусков подходящей длины. После того, как вы разрежете их на части, лучше сразу пометить каждую деталь маркером, чтобы на запутаться во время монтажа. Для арочной теплицы указанного размера вам понадобится: 2 или 4 отрезка по 400 см, 10 кусков длиной 190 см, по 4 заготовки длиной 180 и 140 см, 8 труб по 76 см, 18 отрезков длиной 65 см и по 4 куска длиной 46 и 10 см. Из оставшихся частей вы сможете сделать каркас для будущей двери и форточки.
  4. Монтаж каркаса: заготовки по 190 см будут служить промежуточными арками. Их следует соединить попарно крестовинами. Торцевые арки делают из отрезков длиной 140 см. Два таких отрезка соединяют тройниками и крепят к другим тройникам с углом в 45 градусов. В результате свободные отверстия тройников должны быть направлены вниз, чтобы к ним можно было прикрепить трубы каркаса двери. Заготовки длиной 46 см соединяют с тройниками по 90 градусов и соединяют в одну конструкцию. При этом важно следить, чтобы раструбы тройников в 90 градусов были направлены перпендикулярно аналогичным тройникам по 45 градусов. Далее приступают к сборке боковых стяжек, используя для этого шесть отрезков по 65 см. Для каждой стяжки понадобится 5 одноплоскостных тройников, выводы которых должны находиться в одной плоскости, так как к ним будут крепиться дуги. Торцевые стяжки собирают из заготовок по 76 см и двух одноплоскостных тройников на каждую стяжку. После этого собирают дверные проемы: закрепляют детали по 180 см на нижних тройниках и соединяют их еще несколькими тройниками и перемычкой длиной в 76 см. Далее нужно закрепить продолжение стоек (трубы по 10 см). Позже их нужно будет обрезать и соединить с аркой. Завершающим этапом станет соединение торцевых стяжек и арок тройниками.
  5. Закрепление каркаса на фундаменте: одну из торцевых арок устанавливают на фундамент и прикрепляют к нему с помощью металлических скоб (рисунок 7). Далее устанавливают первую промежуточную арку и соединяют ее с торцевой при помощи небольшой перемычки, длиной 65 см. По аналогии прикрепляют все остальные арки. Далее устанавливают вторую торцевую арку и соединяют ее с верхней и боковой стяжкой.

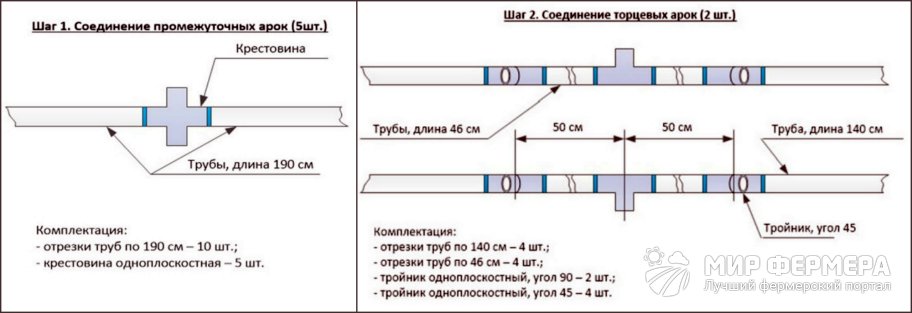

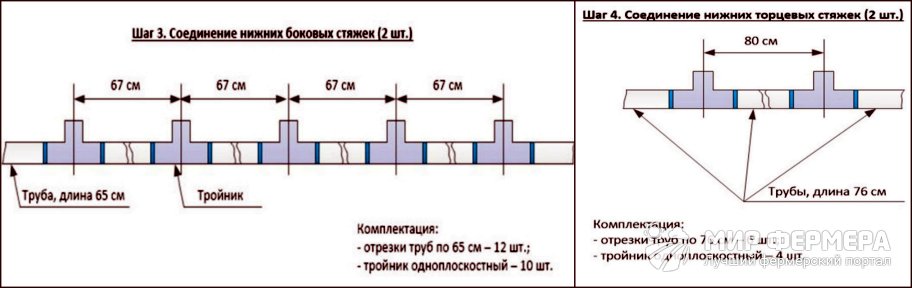

Каркас теплицы из пластиковой трубыРисунок 5. Способы соединения боковых и торцевых стяжек

Готовую конструкцию нужно проверить и, при необходимости, выровнять. Каркас окончательно крепят к брусу основания хомутами и саморезами. Также нужно собрать каркас двери и форточки и прикрепить к каркасу саморезами.

Завершающим этапом служит крепления поликарбоната. На листы наносят разметку частей будущей теплицы и разрезают их острым канцелярским ножом. После этого заготовки крепят к каркасу специальными саморезами, двигаясь от торцевой стены. При этом важно не снимать защитную пленку до завершения монтажа.

Методы соединения труб

Изначально ПВХ трубы использовались для монтажа систем холодного водоснабжения, но их гибкость, прочность и высокая продолжительность эксплуатации существенно расширила область их применения. В частности, их часто используют для строительства теплиц.

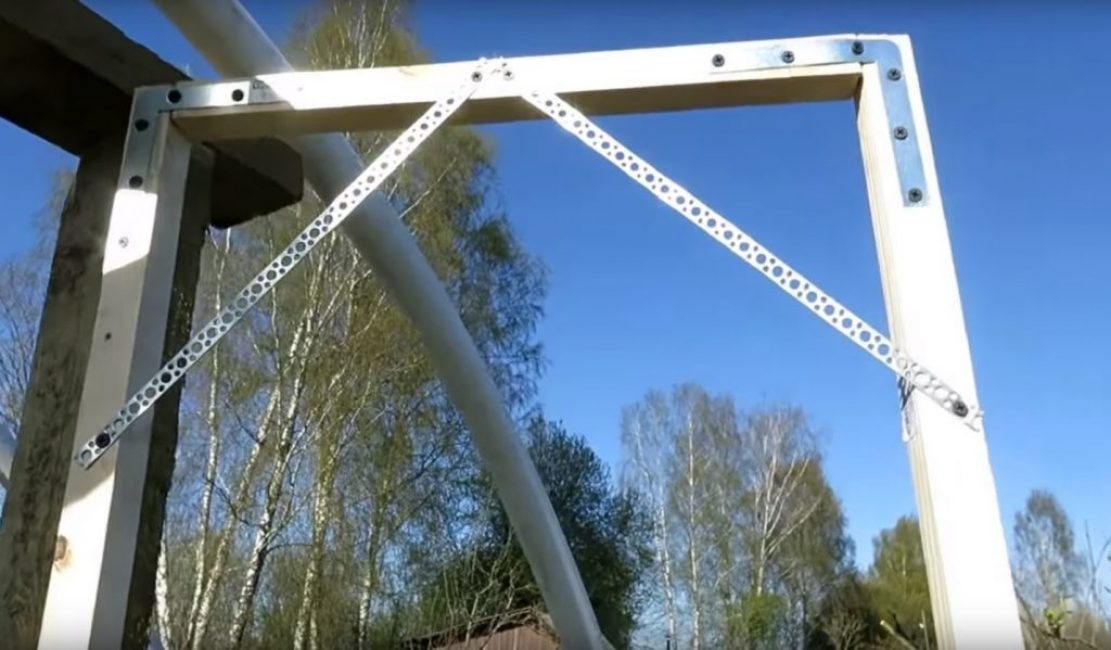

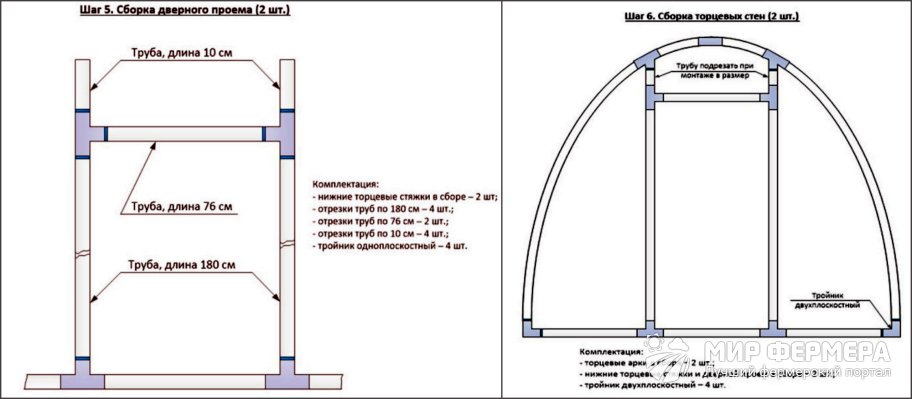

Каркас из труб ПВХ своими рукамиРисунок 6. Сборка торцевых стен и дверного проема

Как правило, при возведении конструкций закрытого грунта используются трубы диаметром от 20 до 32 мм, так как они обладают достаточной прочностью и могут выдержать вес пленочного или поликарбонатного покрытия. Кроме того, на рынке представлены трубы различной длины (от 1 до 6 метров), поэтому вы с легкостью сможете выбрать изделие нужного размера.

Соединять трубы каркаса можно с помощью специальных хомутов и стяжек, мебельных болтов (по предварительно просверленным отверстиям) или на клей. При использовании первого способа, каркас можно в любой момент разобрать, чтобы перенести теплицу на новое место.

Примечание: Хомуты и стяжки чаще всего используют для строительства временных теплиц и парников, которые разбирают на зиму.

Соединение элементов каркаса на клей не позволяет разбирать конструкцию, но при этом именно такой способ считается самым надежным. Как правило, данный метод применяют для капитальных теплиц на фундаменте

mirfermera.ru

виды, фото, инструкция как сделать своими руками

Теплица- привычный элемент каждого садового участка. Садоводы используют множество различных конструкций. Одной из самых популярных является теплица из труб ПВХ. Поливинилхлорид легко обрабатывается, и собрать такую конструкцию самостоятельно довольно просто. Достаточно приобрести необходимые материалы, начертить схему и следовать инструкции.

Виды конструкций теплицы из труб ПВХ

Существует несколько основных видов конструкции.

Пристенная

Такую конструкцию пристраивают к готовой стене здания с юга. Стена помогает поддерживать температурный баланс в теплице. Она нагревается днем и делится теплом ночью. Здание прикрывает постройку от ветра. За с чет использования готовой стены стоимость таких теплиц снижается. Минусом является сложность проветривания и ускоренный износ стены здания из-за повышенной влажности.

Двускатная

Широко распространенная конструкция. Достаточно прочный и надежный каркас выдерживает и сильный ветер, и небольшой слой снега. Теплица хорошо вентилируется. Если сделать скаты более крутыми, снег будут сходить с них и чистить его зимой не придется.

Многоугольная

По форме напоминают упрощенную арку. Несколько плоскостей образуют ломаную крышу и стены. Улучшается использование объема, солнечный свет лучше прогревает теплицу.

Теплица из труб ПВХМногоугольная теплица из труб ПВХ

Арочная

Самый популярный вид. Отличается прочностью и простотой устройства и сборки. Минимум соединений, свобода в выборе габаритов. К недостаткам относят высокое отражение солнечных лучей выгнутыми стенками. Зимой также придется следить за снегом, скапливающимся на верхней части крыши, либо снимать покрытие. Если сделать арку стрельчатой – снег будет сходить сам.

Достоинства и недостатки теплиц из ПВХ

Достоинства теплиц из ПВХ труб определяются свойствами материала. К ним относят:

  • малый вес;
  • возможность создания переносных и разборных парников;
  • стойкость к коррозии, влажности, перепадам температур, биологическим угрозам;
  • долговечность;
  • легкость обработки, раскроя, гибки;
  • упругость, позволяющая противостоять сильным порывам ветра;
  • отсутствие необходимости в пропитке, покраске и другой обработке;
  • дешевизна.

Присущ материалу и ряд недостатков:

  • меньшая прочность по сравнению с металлом;
  • хрупкость ПВХ при сильных морозах;
  • горючесть и выделение ядовитых веществ при сильном нагреве.

Способы крепления труб

Изначально пластиковые трубы предназначались для сборки водопроводов. Их можно соединять следующими способами:

  • на стяжках;
  • болтами;
  • с помощью фитингов на клей.

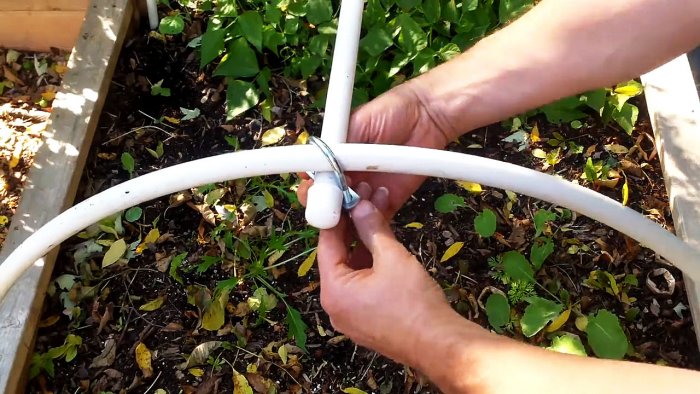

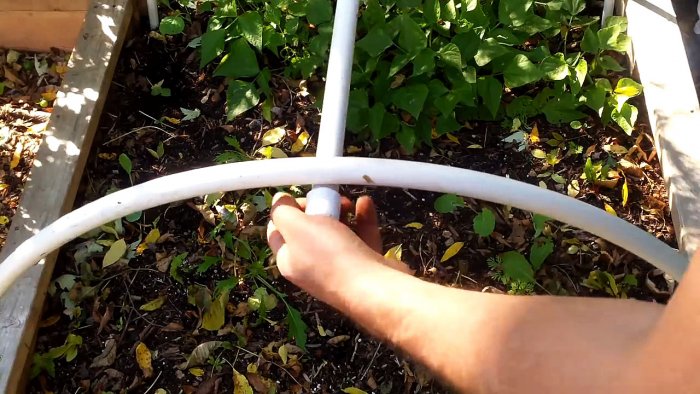

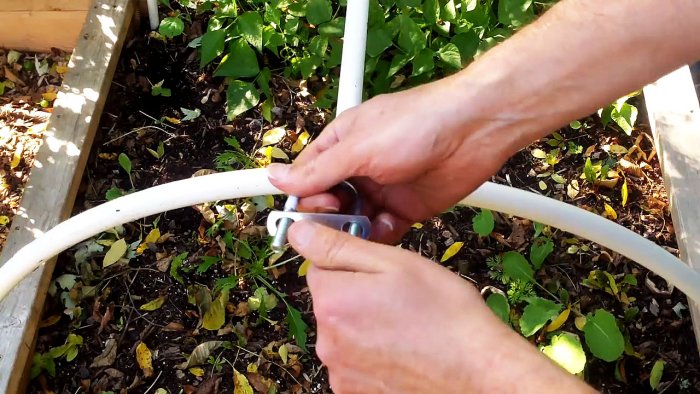

С помощью хомутов

Крепление с помощью хомутов удобно для небольших теплиц, там, где продольные балки состоят их одного куска трубы. Места пересечения труб крепят двумя стяжками крест-накрест. Это самый быстрый способ крепления. Для компактных легких конструкций можно использовать армированный скотч, также наматывая его в местах соединений крест-накрест. Прочность скотча невысока, к тому же ему трубно пережить зиму. При демонтаже скотч срезают.

Соединение мебельными стяжками

Применяют мебельные стяжки диаметром 4-6 мм достаточной длины. Соединяют трубы так:

  • разметить отверстия;
  • просверлить сверлом, на 2мм большим по диаметру;
  • совместить отверстия на трубах;
  • вставить и закрутить стяжку.

Для того, чтобы было удобнее сверлить отверстия, из фанеры делают шаблон: ящичек с тремя стенками шириной, равной диаметру трубы. В него заводят трубу и прижимают ко дну. На боковой стенке есть отверстия, через которые вводят сверло точно посередине трубы

На клей

Применяют клей для ПВХ, он быстро схватывается и обеспечивает прочность шва. Действуют следующим образом:

  • трубы нарезают по размеру;
  • проверяют точность подгонки, собирая участок конструкции насухо;
  • зачищают ножом торец трубы, снимая заусенцы и фаску;
  • обезжиривают поверхность;
  • клей наносят на трубу и внутрь фитинга;
  • конец трубы вставляют в отверстие фитинга вдоль оси и поворачивают на 60-90одля равномерного распределения клея;
  • выдерживают 15-20 секунд в прижатом состоянии;
Теплица из труб ПВХТеплица из труб ПВХ можно скреплять на клей

Полностью клей схватится через пару минут и соединение сможет нести нагрузку.

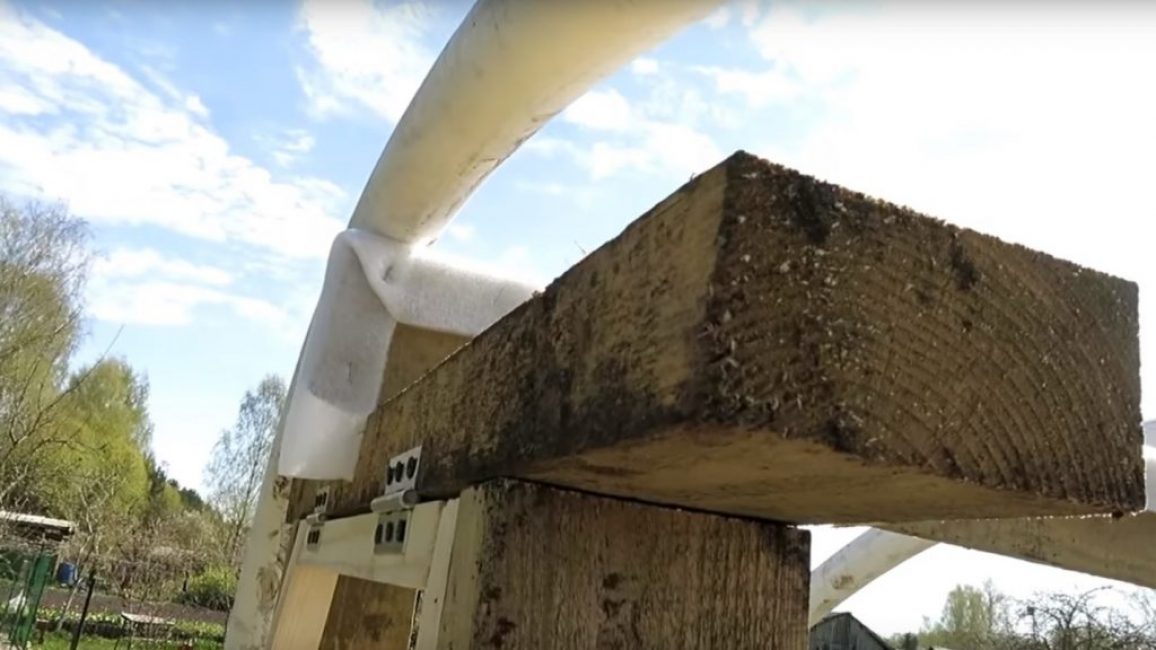

Варианты крепления труб к основе

К основанию трубы крепятся следующими способами:

  • монтажными уголками и болтами;
  • саморезами под углом;
  • к опорной трубе, которая, в свою очередь, крепится к основанию саморезами.

При креплении труб саморезами под углом достигается наименьшая прочность соединения. Такой метод подходит только для малогабаритных легких конструкций. При добавлении опорной трубы повышается расход материала, но повышается надежность и устойчивость конструкции. Кроме того, каркас теплицы можно переносить в собранном состоянии. Крепление уголками обеспечивает быстроту и прочность сборки.

Технология и этапы постройки теплицы из труб ПВХ и пленки

Инструкция по сборке теплицы из труб ПВХ своими руками размерами 2,4 *4 м и высотой 2 м позволит домашнему мастеру самостоятельно собрать садовую постройку.

Инструменты и материалы

Для монтажа понадобится минимум инструментов:

  • шуруповерт;
  • лопата;
  • малярные инструменты или краскопульт;
  • измерительно-разметочный инструмент: рулетка, уровень, угольник, маркер;
  • резак для пластиковых труб;
  • монтажный нож;
  • пила или электролобзик.

Длина дуги опорной арки составит 3,8 м. Основным материалом будет труба диаметром 25 мм. Потребуется 16 стандартных 6-метровых отрезков. Коме того, нужно будет подготовить:

  • крестовой фитинг: 5;
  • тройник в одной плоскости под 90о: 28;
  • тройник в одной плоскости под 45о:4;
  • тройник угловой:4;
  • уголок:16;
  • мебельные стяжки длиной 50мм: 16;
  • петли для дверей и окон: 8;
  • пленка ПЭТ толщиной от 150 мкм, шириной 3 м, длиной 16 м

Если решено крыть теплицу поликарбонатом, потребуется 3 листа 2,1*6м. Кроме того, нужно подготовить П-образный профиль и сотню саморезов с термошайбами. Их можно заменить кровельными саморезами.

Выбор места

Теплицу размещают в огороде так, чтобы она освещалась солнцем большую часть светового дня и не затеняла другие посадки. Если участок имеет уклон, его придется выравнивать. Участок очищают от мусора, дерна, корней растений. Под основание выкапывают неглубокую траншею и на 5-10 см засыпают ее слоем песка. Песок выравнивают по уровню и плотно трамбуют.

Необходимые расчеты и чертежи

Размеры теплицы определяют исходя из площади планируемых насаждений и конкретной культуры. Чаще всего делают две грядки с центральным проходом. Ширина грядки в 70-110 см должна позволять дотянуться до любой ее точки руками или садовым инструментом для ухода за растениями. Проход должен позволять удобно обрабатывать грядки, а также прокатить садовую тачку или тележку.

Длину выбирают в 6, 9 или 12 метров. Это подводит использовать 6-метровые трубы с минимумом отходов. В том случае, когда для покрытия выбран поликарбонат, длина нужно выбрать кратной 2 м. В таком случае будут минимальные отходы листов покрытия шириной 2,1 м.

Высота должна обеспечивать передвижение владельца. Над верхушками растений должно быть 50-70 см воздуха для обеспечения качественной его циркуляции.

Теплица из труб ПВХВысота теплицы из труб ПВХ должна обеспечивать передвижение владельца

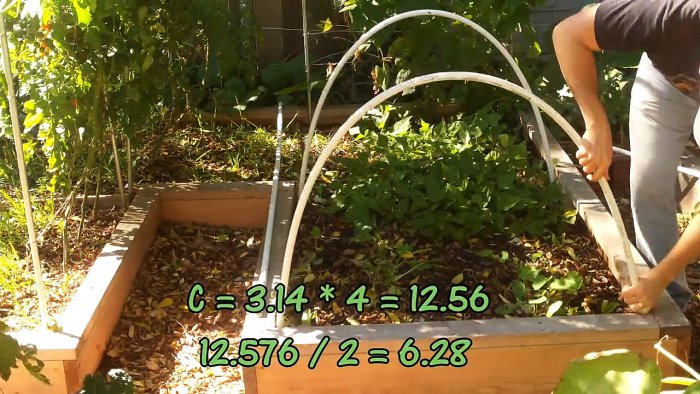

Длину дуги для арочной конструкции рассчитывают по формуле:

где h- высота;

B–ширина.

Шаг, или расстояние между соседними арками, выбирают 1 м для разборной конструкции и 0, 6 м для теплицы, которая выдерживает снежную нагрузку.

Число продольных стяжек выбирают так, чтобы шаг между ними был 60-80 см. Торец потребует 15-20 метров труб, каждая дверь – примерно 5 м.

Чтобы не ошибиться в расчетах, лучше сделать подробный эскизный чертеж, на котором будут обозначены все элементы труб с их размерами и все фитинги.

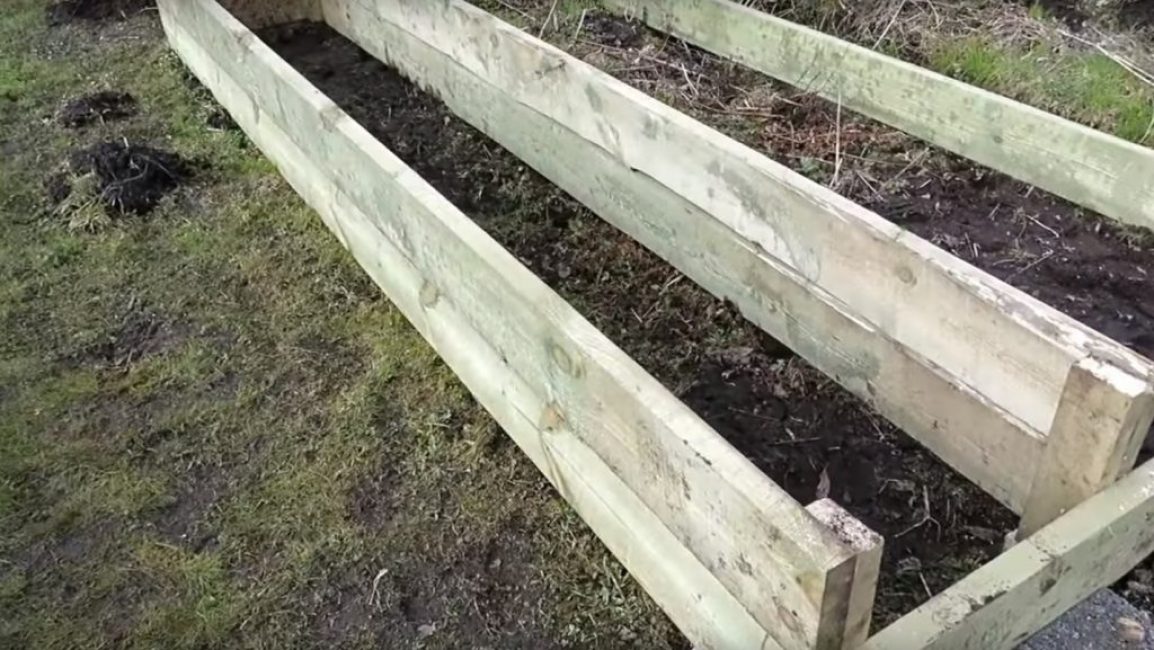

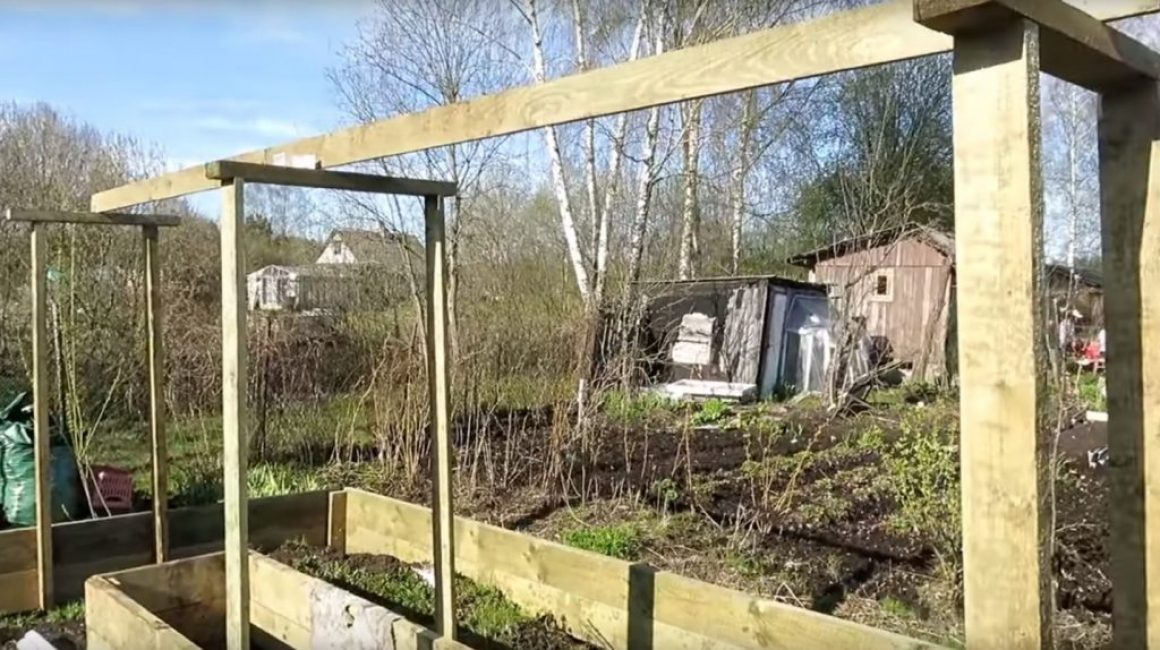

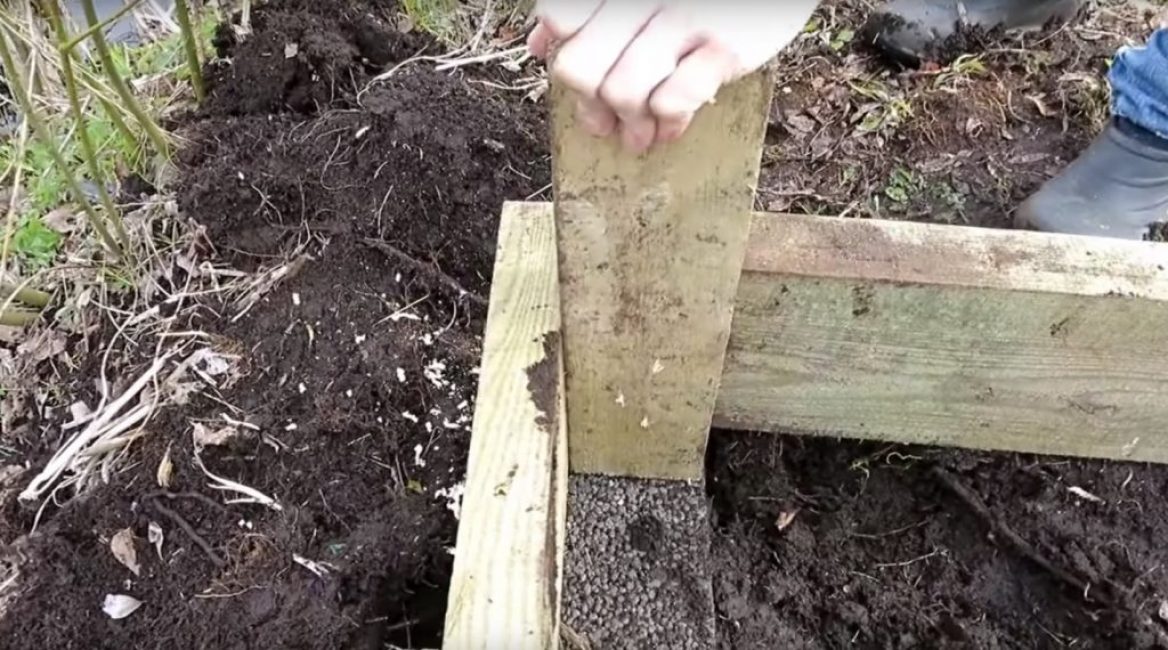

Делаем основание теплицы

Брус из дерева хвойных пород 100*100мм в сечении вполне достаточен для легкой конструкции. Если пропитать его биозащитным составом, он будет защищен от гнили и вредителей на 10-15 лет.

Изготавливают основание так:

  • разметить и распилить брус по проектному размеру;
  • запилить концы в четверть;
  • пропитать биозащитным составом, используя кисти, валик или распылитель;
  • собрать основание на песчаной подушке или опорах из кирпичных столбиков, расположенных через 1-1,5 м;
  • проверить прямоугольность фундамента: диагонали должны быть равны;

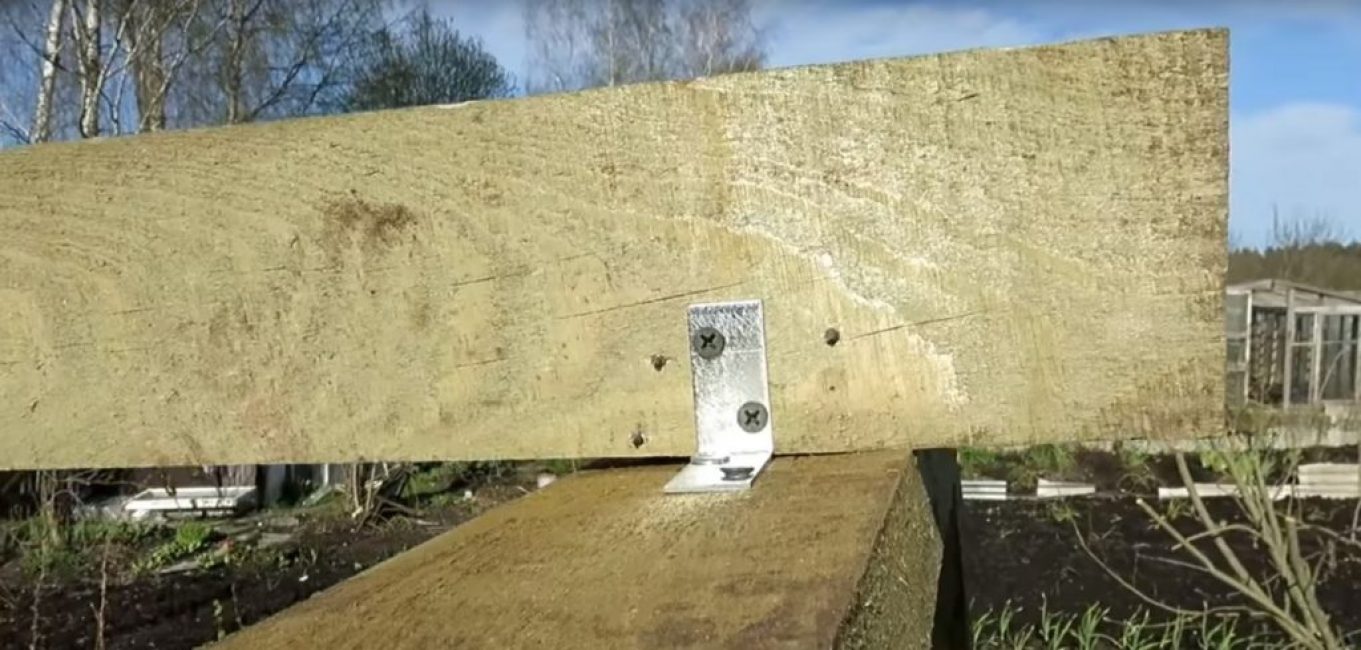

  • зафиксировать монтажными уголками 70*70*4;

Для надежности можно использовать проходящие через брусья стальные штыри из арматуры. Их нужно на 50 см заглубить в грунт.

Монтаж каркаса теплицы

Заготовки для каркаса напиливают в размер и маркируют, чтобы не перепутать. Детали торцов, дверей и форточек нарезают по месту по ходу сборки. Монтаж идет в следующем порядке:

  • собрать трубы для средних арок на крестовинах;
  • собрать торцевые арки, вместо крестовин на них используются угольники;
  • в месте крепления дверей использовать угольники под 45о, в них будут вставлены стойки косяков;
  • собрать нижние балки на плоских угольниках;
  • смонтировать арки одну за другой, вставляя в них отрезки труб стяжек;

В ходе монтажа нужно внимательно следить за ориентацией элементов в пространстве с помощью уровня. Трубы стяжек должны быть строго горизонтальны, трубы арок – вертикальны. Это верный признак того, что конструкция монтируется правильно.

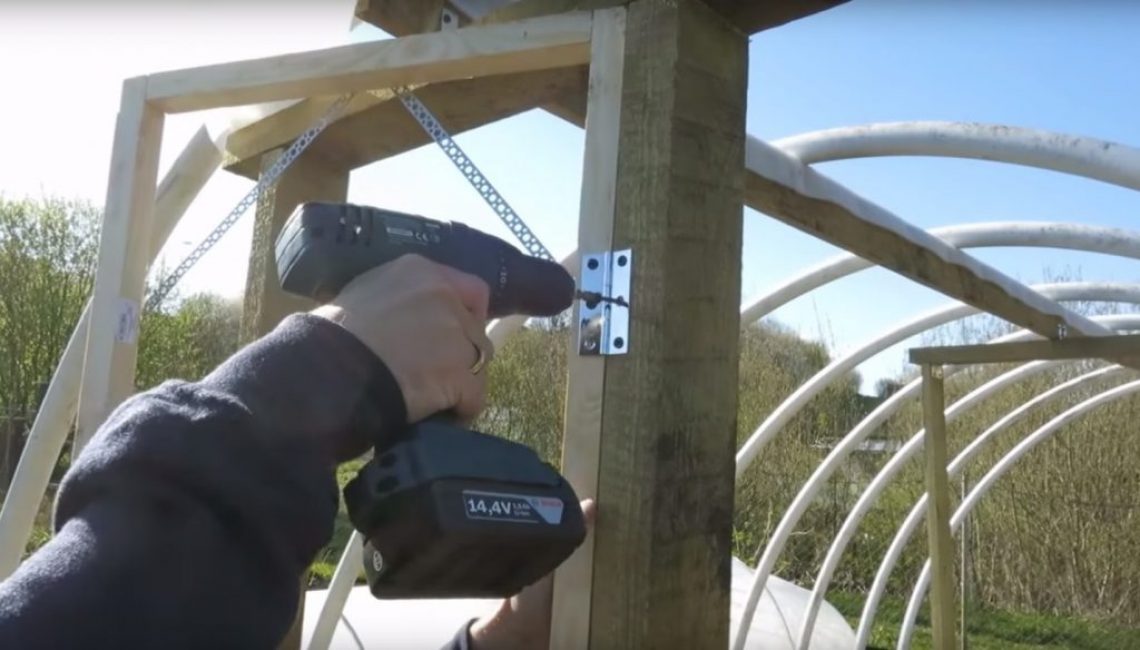

Изготовление торцевых стенок

Торцы собирают так:

  • смонтировать торцевые стяжки из трех труб, соединенных плоскими тройниками;
  • собрать дверные проемы между нижней и верхней торцевыми стяжками;
  • установить стяжки по бокам от дверных проемов;
  • вырезать двери, собрать их с помощью угольников и плоских тройников;
  • вырезать рамы окон, собрать их с помощью угольников;
  • навесить двери и окна на петли.

На двери и окра устанавливают ручки, запоры и фиксаторы в открытом положении произвольной конструкции.

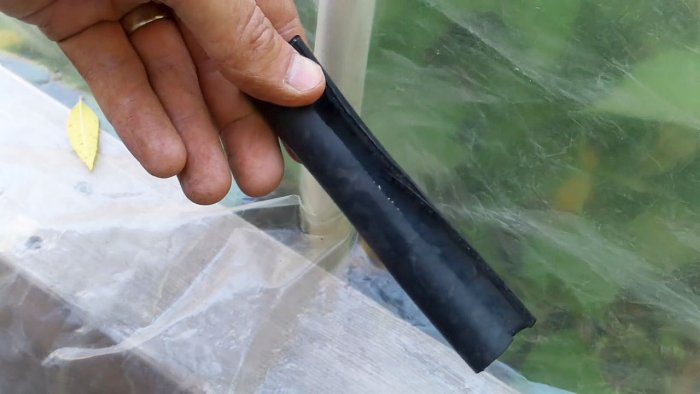

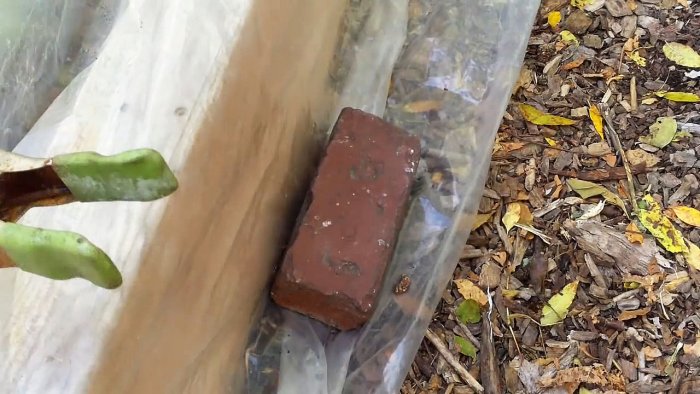

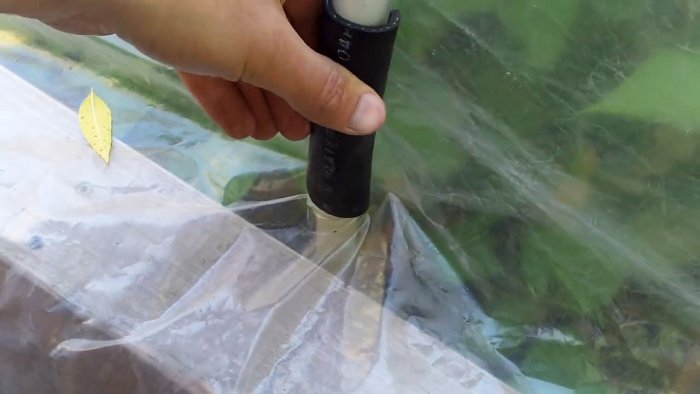

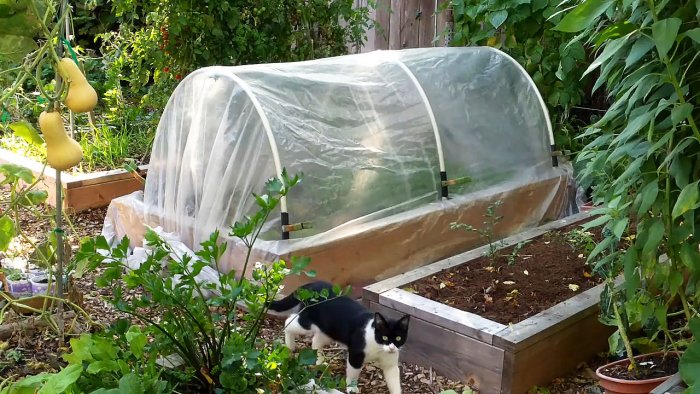

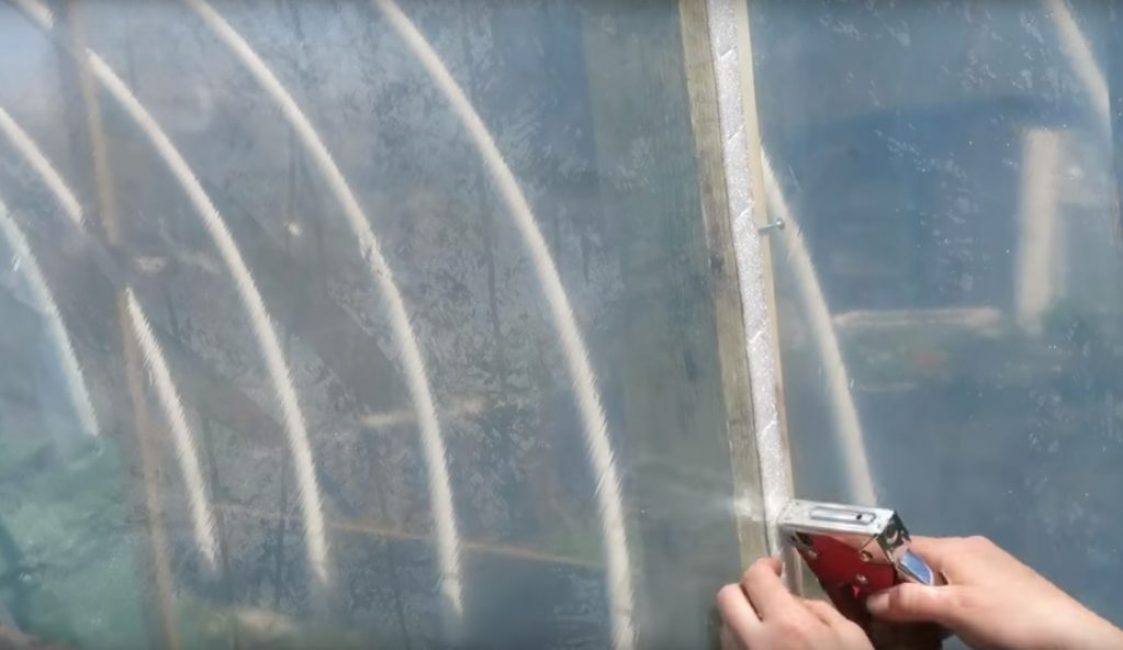

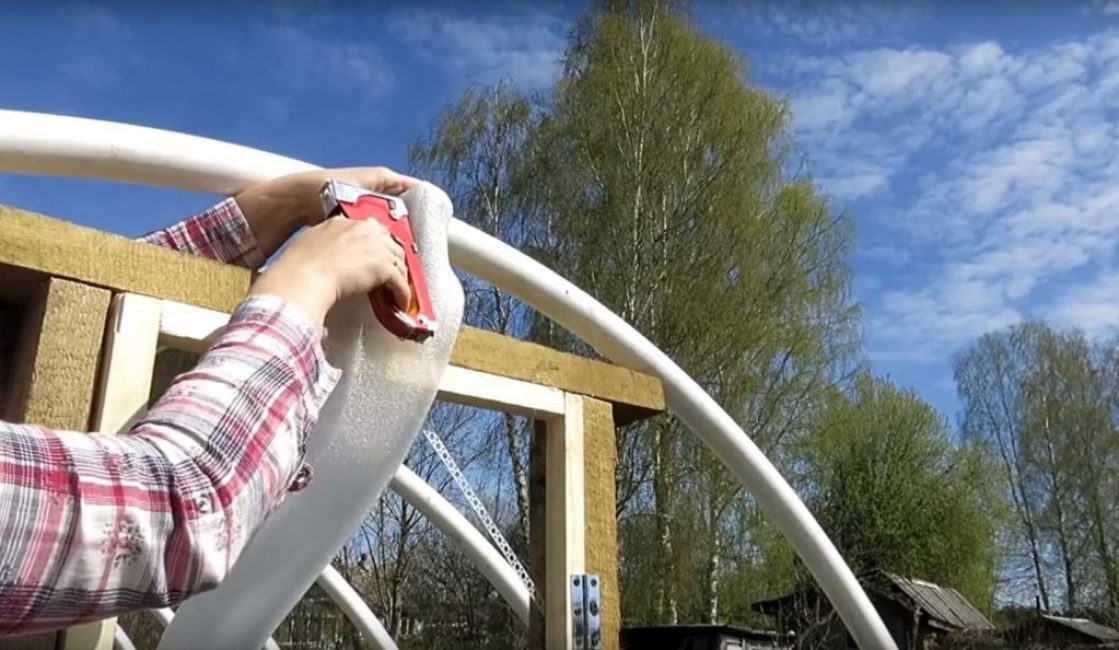

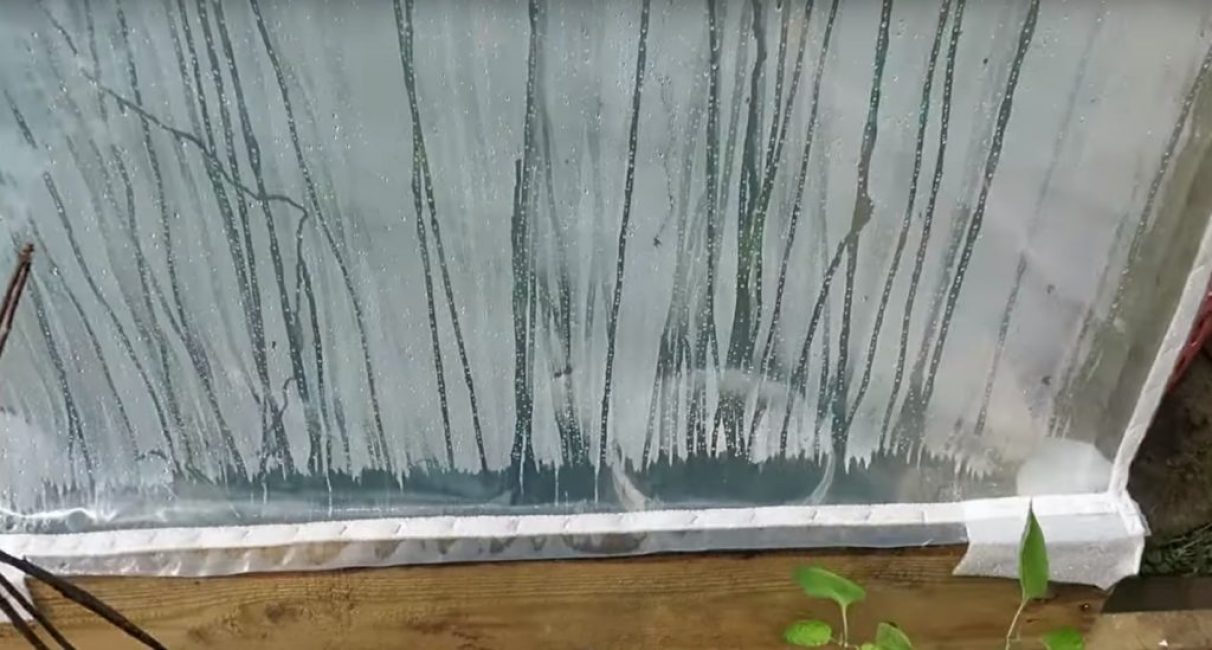

Крепление пленки

Для покрытия теплицы нужно выбрать ПЭТ пленку толщиной от 150 мкм. Она должна иметь защиту от ультрафиолетового излучения, иначе в солнечное лето не дотянет до осени. Часто используют армированную пленку, она может прослужить несколько лет. Для фиксации пленки на трубах используют куски старого резинового или пластикового шланга, разрезанные вдоль. Их надевают сверху на трубу, обтянутую пленкой. Для прижима используют также и узкие тонкие ленты из пластика или металла, их крепят на саморезах.

Крепление пленки на теплицу из труб ПВХ

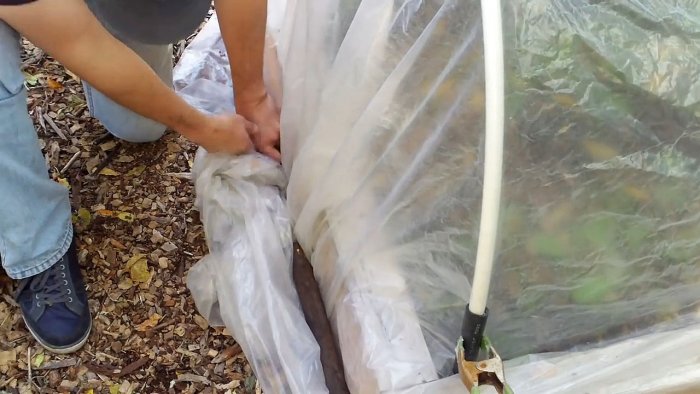

Пленку крепят в такой последовательности:

  • раскроить пленку на торец, оставив запас по 20 см с каждой стороны;
  • приложить ее к стене и прихватить временным креплением с шагом в полметра;
  • выровнять пленку так, чтобы не было морщин и провисаний;
  • на теплицу развернуть пленку по боковой стене, выровнять ее;
  • крепить боковые полотна по аркам и продольным стяжкам с шагов в 30-50 см.:
  • нижний край крепить к нижней стяжке или засыпать грунтом;
  • стыковаться полотна должны на стяжках, необходимо обеспечить нахлест в 10 см;
  • снять временные крепления и, придерживая торцевое полотно, переставить их поверх полотна боковой пленки.

При этом нужно обтягивать оба полотна так, чтобы они не морщились и не провисали. Двери и форточки обтягивают вырезанной с припуском в 15 см пленкой и крепят саморезами через ленту или планку с шагом в 30 см.

Свободные края, оставшиеся от припусков, нужно подрезать либо зафиксировать скотчем. В противном случае их растреплет ветром.

Нюансы изготовления разборного мини-парника

Для разборного мобильного парника потребуется полоса полиэтилена и несколько дуг, выгнутых из трубы ПВХ. Концы арок стыкаются в землю по краям грядки с шагом в 0, 5 м. Края полиэтилена прижимают от ветра досками, кирпичами либо землей.

Если парник требуется переместить на другое место, то трубы переставляются и полиэтилен натягивается заново. Иногда для повышения жесткости конструкции к ней добавляют продольную рейку, скрепляющую дуги вместе.

Арочная теплица из труб и поликарбоната

Поликарбонат во много раз прочнее и долговечнее пленки, его не потребуется снимать и натягивать каждый сезон. Он способен выдержать и определенную снеговую нагрузку. Разумеется, для этого каркас теплицы также должен быть усилен.

Каркас теплицы из труб и поликарбоната собирается так же, как и для пленки. Крепится поликарбонат с помощью саморезов с подложенными термошайбами. Можно использовать и кровельные саморезы с обрезиненными шайбами.

При раскрое листов нужно учитывать следующее:

  • внутренние каналы должны быть направленны вертикально или под наклоном, чтобы конденсат не задерживался и мог стекать по ним;
  • наружу должна быть направлена та сторона листа, которая имеет защитное покрытие от ультрафиолетовых лучей;
  • усилие затяжки шуруповерта следует ограничить, чтобы не деформировать лист.

Листы толщиной 4-6 мм можно раскроить монтажным ножом. Более толстые придется пилить электролобзиком. Заготовки для торцевых стен и дверей раскраивать лучше с некоторым запасом (2-3 см) и подрезать по месту. Лист, покрывающий боковую стенку, должен выступать над торцевой стеной на 8-12 см, чтобы защитить стык от дождя и ветра.

В местах стыков листы располагают внахлест. Лучше использовать специальный стыковой Н-образны профиль.

Советы и рекомендации начинающим новичкам

Опытные садоводы сформулировали ряд рекомендаций для начинающих:

  • арочные теплицы лучше делать близкими по длине и ширине и ориентировать осью по линии север-юг;
  • перед склейкой очередного соединения его нужно собрать «на сухую» и убедиться в том, что размеры и направление элементов соответствуют чертежу;
  • при изготовлении торцевых стен раскрой заготовок делается с припуском в несколько сантиметров, окончательно заготовки подрезаются по месту;
  • установка подпорок под крайние дуги мини-парника существенно повышает устойчивость всей конструкции к порывам ветра.

ПВХ трубы можно использовать не только для водопровода, но и в качестве удобного, легкого и долговечного строительного материала для каркасов теплиц. Для их изготовления нужен минимум инструмента и оборудования. Со сборкой конструкции теплицы своими руками справится даже начинающий домашний мастер.

stroypomochnik.ru

Простая теплица из ПВХ труб своими руками

Раньше каркасные теплицы на даче или у дома изготавливались из деревянных брусьев или металлического проката (уголки, круглые или профильные трубы) и остекленных рам. Конструкция получалась громоздкой, тяжелой и дорогой, а для ее возведения требовалось много сил и времени.
Простая теплица из ПВХ труб своими руками

Понадобится


Для сборки арочного каркаса теплицы выбираем, исходя из соображений обеспечения необходимой несущей способности и минимизации затрат, круглые трубы ПВХ диаметром 15 мм. Из них будут изготовлены, как сами арки, так и продольный элемент, который свяжет арки между собой и создаст достаточную по жесткости и прочности силовую конструкцию, рассчитанную выдержать максимальную снеговую нагрузку и ветровой напор.
Для теплицы размером 1220×2440 мм хватит и трех арок. Если в вашем регионе снежные зимы и сильные ветра, то можно добавить еще одну арку, чтобы придать каркасу вашей теплицы дополнительную прочность и жесткость. Концы арок можно закрепить как снаружи деревянного основания, так и внутри. Для определенности выберем последний вариант.

Определение длины труб


Для определения длины заготовок арок в виде полукруга или около того для теплицы шириной 1220 мм воспользуемся математической зависимостью между длиной окружности (С) и диаметром (D), который в нашем случае равен ширине теплицы, то есть 1220 мм.
C = πD = 3,14 × 1220 = 3831 мм.
Тогда длина труб (L), из которых мы собираемся сделать арки, будет равна половине длины вычисленной нами окружности:
L = C/2 = 3831/2 = 1916 мм.
Если вы желаете сделать теплицу немного выше, то достаточно полученную длину трубной заготовки, из которых будут делаться арки, немного увеличить, например, до размера 2150 мм. Тогда поперечное сечение теплицы вместо полукруга будет иметь форму вытянутого вверх полукруга, т. е. полуовала. Отрезаем 3 или 4 заготовки длиной 2150 мм.
Простая теплица из ПВХ труб своими руками
Чтобы выбрать длину продольного элемента, который будет связывать арки по верху, укладываем трехметровую трубу на основание параллельно длинной стороне. Упираем конец трубы в поперечину основания с внутренней стороны. После этого на другом ее конце делаем отметку на расстоянии 25 мм от другого внутреннего края поперечины в большую сторону и отрезаем лишнее ножовкой. Эти дополнительные 25 мм понадобятся для надежного соединения продольного элемента с арками.
Простая теплица из ПВХ труб своими руками

Изготовление теплицы


Для закрепления арок вбиваем в четырех внутренних углах основания и в тех местах, где будут устанавливаться промежуточные арки, куски арматуры диаметром 12 мм и длиной 500 мм, оставляя над землей 150-миллиметровый штырь.
Простая теплица из ПВХ труб своими руками
Далее поочередно один конец заготовки арки закрепляем на штыре, сгибаем трубу и надеваем второй конец на ответный штырь.
Простая теплица из ПВХ труб своими руками
Простая теплица из ПВХ труб своими руками

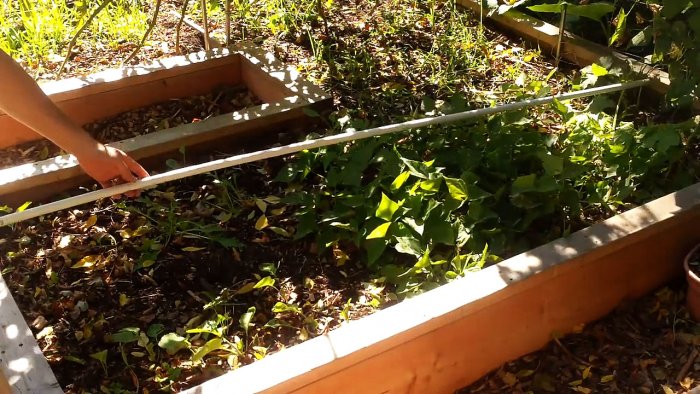

Прежде чем закреплять продольный элемент каркаса теплицы к аркам снизу, надеваем на его концы пластиковые заглушки, которые уберегут от разрыва полиэтиленовую пленку при ее натяжке на готовый каркас.
Простая теплица из ПВХ труб своими руками
Простая теплица из ПВХ труб своими руками
Затем с помощью металлических U-образных хомутов подходящего размера скрепляем места перекрещивания продольного элемента с арками. Учитывая упругость пластиковых труб, гайки хомутов достаточно затянуть от руки, но можно слегка подтянуть и гаечным ключом.
Простая теплица из ПВХ труб своими руками
Простая теплица из ПВХ труб своими руками

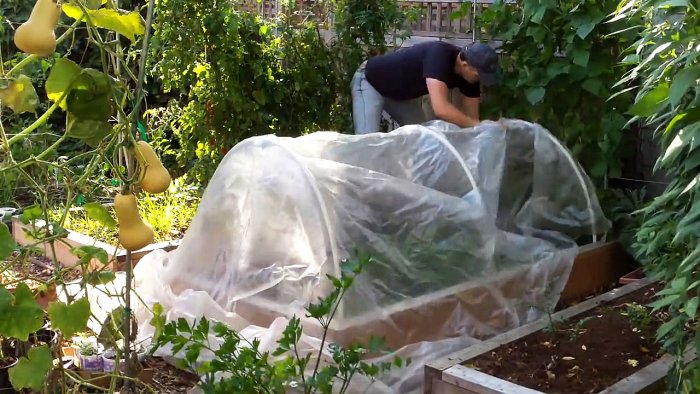

Теперь можно на собранный каркас натянуть полиэтиленовую пленку так, чтобы со всех сторон оставалась полоса пленки.
Простая теплица из ПВХ труб своими руками
Простая теплица из ПВХ труб своими руками
Для чего это нужно, расскажем чуть позже. Для повышения надежности укрытия для растений полиэтиленовую пленку в нескольких местах можно закрепить к аркам с помощью кусков резиновой трубки длиной 75-80 мм и разрезанной по длине с одной стороны. Чтобы трубки не слетели под порывами ветра их можно закрепить с помощью подходящих зажимов.
Простая теплица из ПВХ труб своими руками
Простая теплица из ПВХ труб своими руками
Оставшуюся полоску полиэтиленовой пленки по периметру основания собираем и придавливаем различными грузами (куски арматуры, кирпичи, камни и т. д.).
Простая теплица из ПВХ труб своими руками
Простая теплица из ПВХ труб своими руками
Это дополнительно укрепит наше сооружение, особенно, когда выпадет снег, который еще больше придавит пленку и, к тому же, придаст теплице и прилегающей к ней земле опрятный вид.
Простая теплица из ПВХ труб своими руками

Смотрите видео


sdelaysam-svoimirukami.ru

Теплица из пластиковых труб своими руками

В большинстве случаев письма приходят в течение одной минуты, но иногда для этого требуется до 10 минут. Возможно письмо еще не успело прийти. Проверьте пожалуйста внимательно папку Входящие (Inbox). В некоторых случаях письмо может попасть в папку Спам (Spam).

  Логин или e-mail: Или войдите с помощью этих сервисов:

www.ogorod.ru

[Инструкция] Как Сделать Теплицу из Пластиковых Труб

сделать теплицу из труб своими рукамисделать теплицу из труб своими руками

Даже в относительно тёплом климате получение ранних урожаев невозможно осуществить без использования парника. Это строение позволяет ускорить сроки созревания овощей примерно на 1.5-2 месяца.

Кроме того, некоторые виды растений нужно выращивать исключительно в тепличных условиях. Любой уважающий себя огородник просто обязан иметь на своём участке теплицу.

Содержание:

Пошаговое изготовление теплицы

Конструкции теплиц могут быть самыми разнообразными – от простейших отрезов плёнки, натянутых на проволочный каркас до стационарных сооружений, сделанных из бетона и стекла, которые снабжены автономной системой отопления.

Теплицы небольшой высоты имеют достаточно узкое применение – в основном в них выращивается либо рассада, либо овощи нижнего яруса. Для выращивания таких популярных культур как томаты и огурцы, высота теплицы должна быть уже достаточной для формирования высоких кустов или расположения шпалер.

Теплица из пластиковых трубТеплица из пластиковых труб

Легкая теплица из пластиковых труб

Стоимость таких конструкций может быть достаточно высокой, и этот фактор может стать серьёзным препятствием для огородника, вознамерившегося построить себе парник. Ниже рассмотрено изготовление теплицы из простых и дешевых материалов. Стоимость подобного сооружения составляет не более 150 евро. Порядок изготовления теплицы следующий:

back to menu ↑

Действие №1 Подготовка и выравнивание участка

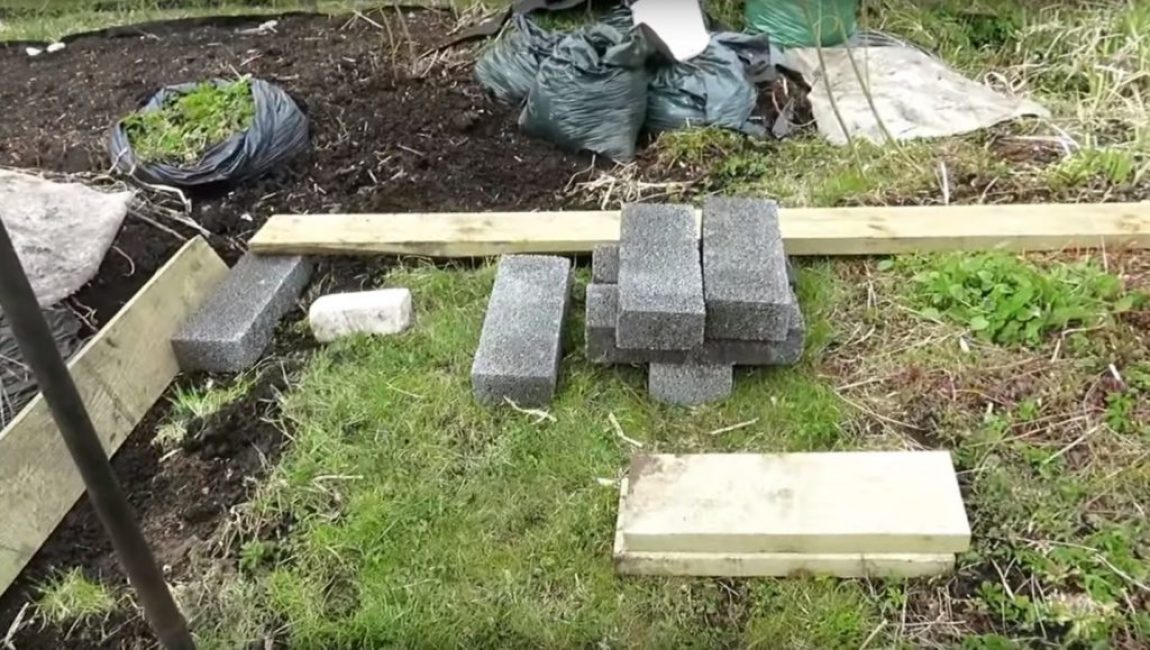

Для этой цели могут подойти какие-нибудь кирпичи или бетонные блокиДля этой цели могут подойти какие-нибудь кирпичи или бетонные блоки

Для этой цели могут подойти какие-нибудь кирпичи или бетонные блоки

После выбора места для участка необходимо выровнять основание для будущей теплицы.

При этом необходимости в возведении даже некоего подобия фундамента нет, поскольку масса теплицы не слишком велика. Достаточно в некоторых местах подкопать землю или подложить кирпичи.

back to menu ↑

Действие №2 Изготовление основания

Брусья прикручиваются к дополнительным столбикам высотой 3—50 см, расположенным по углам конструкцииБрусья прикручиваются к дополнительным столбикам высотой 3—50 см, расположенным по углам конструкции

Брусья прикручиваются к дополнительным столбикам высотой 3—50 см, расположенным по углам конструкции

Сначала собирается первый ярус досок, который располагается в основании теплицы. Для этого применяются брусья прямоугольного сечения (примерно 50 на 120 мм).

Брусья соединяются со столбиками при помощи саморезов и шуруповёртаБрусья соединяются со столбиками при помощи саморезов и шуруповёрта

Брусья соединяются со столбиками при помощи саморезов и шуруповёрта

Длина брусьев в идеале должна быть равна длине стен, но можно использовать и соединение нескольких брусьев меньшей длины.

back to menu ↑

Действие №3 Изготовление второго яруса

Проход в теплице, состоящий из двух ярусовПроход в теплице, состоящий из двух ярусов

Проход в теплице, состоящий из двух ярусов

После первого яруса, который является основанием теплицы, делается второй. Он делается из брусьев такого же размера, расположенных непосредственно над первым ярусом.

Фактически высота грядок будет определяться количеством ярусов. Такой высокий каркас необходим, в случае, если почва чрезмерно увлажнённая (болотистая) или потребуются высокие грядки. Если почва достаточно сухая, или необходимости в высоких грядках нет, можно обойтись и одним ярусом.

back to menu ↑

Действие №4 Изготовление прохода и конька

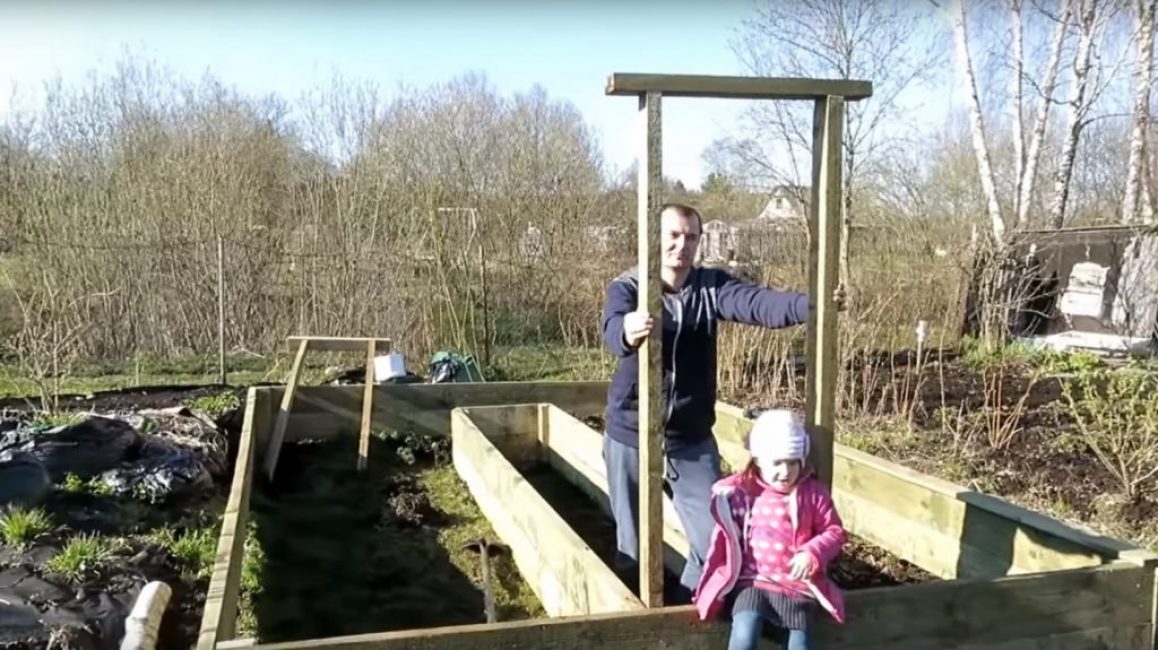

Дверной проём, расположенный в начале проходаДверной проём, расположенный в начале прохода

Дверной проём, расположенный в начале прохода

1

Далее необходимо создать дверной проём. Он может находиться с одной стороны или же быть сквозным. Альтернативный вариант – создание со стороны, противоположной проходу небольшой форточки.

Проём делается из тех же брусьев, что и основание теплицы. Можно использовать более тонкие брусья, но лучше этого не делать, поскольку проём будет выполнять не только функцию двери в теплицу, он будет частью её несущей конструкции. Сверху конька, опирающегося на проёмы, будут крепиться пластиковые трубы, используемые в качестве стен будущей теплицы.

2

Собрать проём достаточно просто – следует использовать две длинных доски, одну короткую. Их нужно соединить в форме буквы «П» и полученную конструкцию установить на основании теплицы. Все соединения, также как и соединение основания, выполняются саморезами.

Таких арок должно быть несколько. Их количество зависит от размера теплицы. Для прочности конструкции следует располагать арки на расстоянии не более 3 м друг от друга. Для теплицы длиной 5 м понадобится 3 арки.

Проход из трёх арок с установленным на нём конькомПроход из трёх арок с установленным на нём коньком

Проход из трёх арок с установленным на нём коньком

3

Конёк представляет собой длинную доску, поставленную на ребро и установленную посередине всех трёх арок. Арки (в данном случае одна арка), находящиеся посредине, выполняют очень важную функцию – они обеспечивают прочность всей конструкции и не дают коньку прогибаться в случае чрезмерных нагрузок.

Крепление конька к аркам осуществляется при помощи металлических уголковКрепление конька к аркам осуществляется при помощи металлических уголков

Крепление конька к аркам осуществляется при помощи металлических уголков

Не стоит думать, что единственной нагрузкой на конёк будет конструкция теплицы – она в целом относительно лёгкая. А вот уже в случае сильного снегопада нагрузки на конёк и арки возрастут в несколько раз, поэтому не стоит располагать промежуточные арки слишком далеко друг от друга (в рассматриваемом случае – не стоит обходиться без центральной арки).

back to menu ↑

Действие №5 Установка пластиковых труб

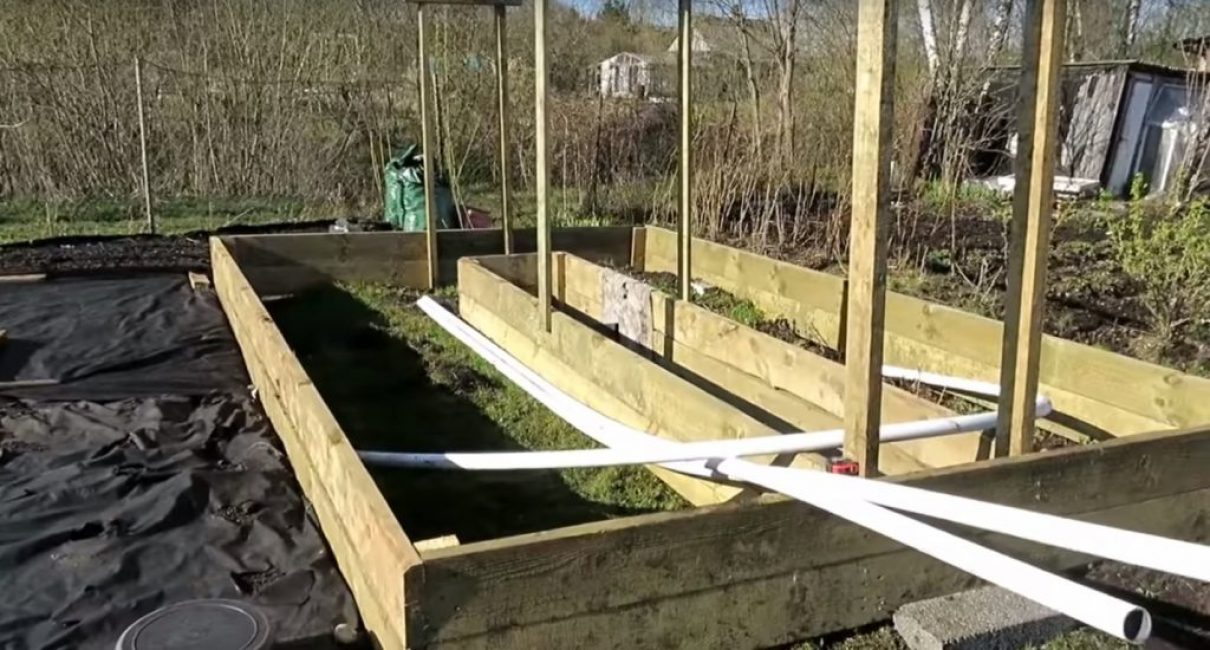

Трубы, используемые для монтажа стенТрубы, используемые для монтажа стен

Трубы, используемые для монтажа стен

1

В качестве крепления для стен используются пластиковые трубы диаметром не менее 5 см. Меньший диаметр использовать нежелательно по причине, изложенной ранее. Трубы меньшего диаметра выдержат вес всей конструкции, но под действием снега (и иногда и просто сильного ветра) они могут погнуться или даже полностью сломаться.

2

Длина труб должна быть такой, чтобы из них получился идеальный полукруг с диаметром, равным ширине теплицы. То есть, для теплицы шириной 3 метра длина труб должна быть равна 3х3.14=9.42 м. Лучше полученное значение округлить в большую сторону (то, есть в данном случае это будет 9.5 м).

3

Количество труб выбирается исходя из ширины теплицы. В среднем рекомендуется располагать трубы на расстоянии 50-70 см друг от друга. С учётом крайних дуг, общее количество труб на теплицу длиной 5 м составляет 8 штук. Соответственно, общая длина закупаемой трубы для данной теплицы не превысит 80 м.

4

Для крепления труб используется профильная лента в виде полоски. Для монтажа достаточно использовать ленту шириной 1.5-2 см.

Длина полосок, на которые разрезается лента, составляет 25-30 см.

Нарезка ленты на части производится при помощи обычного резака по металлуНарезка ленты на части производится при помощи обычного резака по металлу

Нарезка ленты на части производится при помощи обычного резака по металлу

5

Далее производится прикручивание труб к основанию и коньку при помощи нарезанных полосок.

Нижний край труб следует крепить на уровне балок первого ярусаНижний край труб следует крепить на уровне балок первого яруса

Нижний край труб следует крепить на уровне балок первого яруса

В итоге получится следующая конструкция каркаса теплицы:

Готовый каркас теплицыГотовый каркас теплицы

Готовый каркас теплицы

back to menu ↑

Действие №6 Создание дверей и форточек

Армирование конструкции двериАрмирование конструкции двери

Армирование конструкции двери

1

Дверь делается из брусков квадратного сечения размерами 30х30 или 40х40 мм. Её размеры должны быть такими, чтобы она точно входила в сделанные ранее проёмы арок.

2

Для придания дополнительной прочности конструкции двери, её укрепляют при помощи уголков и укосин. Укосины также могут быть изготовлены из профильной ленты.

3

Подобное укрепление конструкции применяется и сверху, и снизу двери.

Вешается дверь на арку при помощи обычных петельВешается дверь на арку при помощи обычных петель

Вешается дверь на арку при помощи обычных петель

4

Форточка делается следующим образом – на противоположной арке устанавливается поперечная доска на высоте около 1.5 м. Таким образом получается небольшое окошко. В него устанавливается небольшая дверца, из бруса, аналогичного тому, который использовался при изготовлении двери.

Внешний вид форточкиВнешний вид форточки

Внешний вид форточки

5

Так же, как и дверь, форточку следует усилить при помощи уголков. Поскольку её размеры невелики, можно обойтись без укосин.

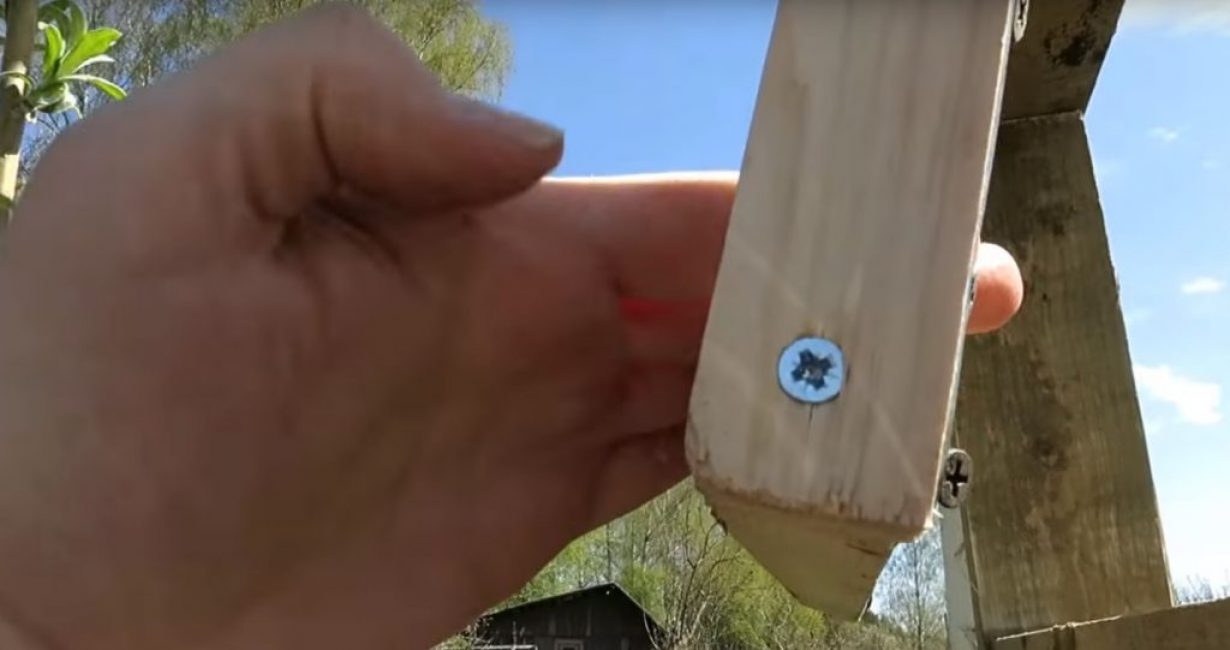

Для дополнительной прочности достаточно использовать торцевой саморезДля дополнительной прочности достаточно использовать торцевой саморез

Для дополнительной прочности достаточно использовать торцевой саморез

6

Петли для форточки устанавливаются не сбоку, а сверху, чтобы она открывалась вертикально. Так будет проще регулировать степень открытия форточки.

back to menu ↑

Действие №7 Накрытие теплицы плёнкой

Обмотка острого угла конька при помощи подложки, укрепляемой степлеромОбмотка острого угла конька при помощи подложки, укрепляемой степлером

Обмотка острого угла конька при помощи подложки, укрепляемой степлером

1

Перед тем, как накрывать теплицу плёнкой, следует позаботиться о сохранности последней. Каркас теплицы обладает множеством неровностей, острых углов, да и просто элементов крепежа, которые могут повредить плёнку.

2

Рекомендуется все острые поверхности каркаса обмотать мягким материалом – например, подложкой для ламината толщиной 5 мм, которая будет крепиться к каркасу при помощи обычного строительного степлера.

Обработка задней стенки теплицы при помощи подложки для ламинатаОбработка задней стенки теплицы при помощи подложки для ламината

Обработка задней стенки теплицы при помощи подложки для ламината

3

Аналогичным образом следует замотать подложкой все острые поверхности каркаса теплицы сверху и снизу.

Плёнку рекомендуется прибивать при помощи тонких плосок той же подложки, чтобы контакт скоб и плёнки был минимальныйПлёнку рекомендуется прибивать при помощи тонких плосок той же подложки, чтобы контакт скоб и плёнки был минимальный

Плёнку рекомендуется прибивать при помощи тонких плосок той же подложки, чтобы контакт скоб и плёнки был минимальный

4

Далее теплица накрывается плёнкой, которая фиксируется при помощи того же степлера.

  Нижние крепления полиэтилена можно прибить к основанию при помощи подложки, но лучше впоследствии заменить их деревянными рейкамиНижние крепления полиэтилена можно прибить к основанию при помощи подложки, но лучше впоследствии заменить их деревянными рейками

Нижние крепления полиэтилена можно прибить к основанию при помощи подложки, но лучше впоследствии заменить их деревянными рейками

На этом работу по созданию теплицы можно считать законченной.

back to menu ↑

Действие №8 Заполнение теплицы грунтом

Далее следует наполнить грядки теплицы грунтом, уложить на них питательную смесь и приступать  непосредственно к работе с теплицей (высаживать рассаду, семена и т.д.).

Если конструкция с одним проходом и двумя грядками требует слишком большого количества грунта, можно поступить следующим образом: использовать два прохода и три узких грядки. При такой планировке грядки будет удобнее обрабатывать и количество грунта, необходимого для их заполнения, будет в 1.5-2 раз меньше.

back to menu ↑
ВИДЕО: ТЕПЛИЦА СВОИМИ РУКАМИ / Как сделать теплицу

9.2 Total Score

Для нас очень важна обратная связь с нашими читателями. Оставьте свой рейтинг в комментариях с аргументацией Вашего выбора. Ваше мнение будет полезно другим пользователям.

Раскрытие темы

9

Доступность применения

9

Актуальность информации

9.5

Добавить свой отзыв

krrot.net

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
