Многофункциональная каретка для циркулярной пилы

Здравствуйте, уважаемые читатели и самоделкины!
У некоторых из Вас имеется в распоряжении циркулярная пила, однако для нее требуется множество различных приспособлений, которые обеспечивают безопасность, и простоту выполнения стандартных действий.
В данной статье, автор YouTube канала «Mokong목공TV» расскажет Вам, как он изготовил простую каретку, существенно расширяющую возможности этого станка.

Эта самоделка очень проста в изготовлении, и очень полезна на практике.
Материалы.
— Листовая фанера
— Доски
— Саморезы по дереву
— Т-трек
— Клей ПВА.

Инструменты, использованные автором.
— Прижимы для Т-трека
— Циркулярная пила
— Орбитальная шлифовальная машинка
— Нейлер аккумуляторный
— Болгарка, отрезной диск
— Струбцины
— Шуруповерт
— Сверло с зенковкой
— Разметочный рейсмус
— Шило, угольник, линейка, надфиль.

Процесс изготовления.
Первым делом мастер вырезает основание для каретки из листовой фанеры.

Далее он вырезает планку по размерам направляющей в столе циркулярной пилы.


Поверхности рейки шлифуются орбитальной машинкой.

Рейка должна свободно перемещаться по направляющей, и практически не иметь люфта.


Теперь следует отметить место для закрепления рейки при помощи разметочного рейсмуса. Важно оставить небольшой запас на основании, его край будет позже выравниваться.

Рейка приклеивается к нижней части основания каретки, и дополнительно фиксируется нейлером. Излишки клея удаляются ветошью.

После высыхания клея каретка устанавливается в направляющую, и делается контрольное выравнивание края каретки.


Затем мастер отмечает необходимую длину Т-трека.

Отрезает полосу нужной длины, и обрабатывает острые края спила надфилем.

На торце каретки наносится разметка для края паза под Т-трек.

Диск пилы устанавливается по высоте на толщину Т-трека, и в верхней части каретки делается паз за несколько проходов. Конечно же, можно использовать и пильный регулируемый DADO диск, однако он имеется не у всех.


Планка Т-трека очень точно встала на свое место, однако ее нужно закрепить на каретке.


В планке сверлятся отверстия для крепежных саморезов при помощи сверла с зенковкой.

Затем планка прикручивается к каретке саморезами.

Каретка готова, остается установить в Т-трек специальные прижимы. Их можно установить несколько штук, зависит от Ваших задач. Их стоимость не очень велика, но также возможно изготовить их и самостоятельно, ознакомившись с недавней статьей. В ней мастер подробно рассказал про технику изготовления этих приспособлений из древесины твердых сортов.

Также, для лучшего скольжения каретки вдоль поверхности стола, стоит смазать ее нижнюю часть обычной аэрозольной силиконовой смазкой.

Итак, можно испытывать новое приспособление, первым тестом будет выполнение скоса на листе фанеры.

Второй тест — диагональный двухсторонний скос на заготовках.

В итоге, при помощи этого простого устройства можно осуществлять нарезку заготовок под различными углами.
Благодарю автора за простое, но полезное приспособление для циркулярной пилы!
Всем хорошего настроения, удачи, и интересных идей!
Авторское видео можно найти здесь.

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Каретка для циркулярки

В этой статье будет рассмотрено, как сделать каретку для циркулярной пилы. По словам автора-самодельщика, такая каретка облегчает процесс распиловки больших листов деревоматериалов и обеспечивает точность распиловки.

Инструменты и материалы:
-Труба профильная 40х40х4 мм;
-Алюминиевый стержень;
-Крепление для стержней;
-Ползунки;
-Алюминиевая пластина;
-Ножки;
-Сварочный аппарат;
-Ушм;
-Дрель;
-Отвертка;
-Ключ;
-Крепеж;

Шаг первый: Эскиз
Первым шагом автор делает эскиз стола на котором будет закреплена каретка.

Шаг второй: Изготовление стола
Стол автор изготовил из профильной трубы. Высота стола ровна высоте стола циркулярной пилы минус высота каретки. Т. е прежде чем изготовить стол необходимо высчитать высоту каретки в сборе со стержнями, ползунками и креплением. Затем отнять этот показатель от высоты стола пилы. Небольшой перепад может быть отрегулирован ножками.
Режет трубу по размеру.

Сваривает части стола.

В торцы ножек вваривает пластины с резьбой. Вкручивает ножки.

Шаг третий: стержни
Дальше нужно подготовить стержни и крепление. Диаметр стержня 20 мм, длина два метра. Сначала автор разрезает стержень пополам. Затем на каждом креплении делает по 5 отверстий. Прикладывает крепления к стержню и по шаблону делает отверстия в стержне. Прикручивает стержень к креплению и всю конструкцию к столу.

Шаг четвертый: Пластина
Шлифовал пластину автор в металлообрабатывающей мастерской. Размер пластины 800х240 мм. Из-за большой цены и сложности в обработке, алюминиевую пластину можно заменить деревом.

С обратной стороны плиты закрепляет ползунки.

Устанавливает плиту на стол.

Шаг пятый: Установка стола
Устанавливает стол. При необходимости регулирует его высоту.

Стол с кареткой готов.

Работу каретки можно посмотреть на видео.

Источник Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Направляющая рельсовая шина и каретка на подшипниках для циркулярной пилы своими руками: параллельный упор

Дисковая пила чаще всего используется для точного, ровного пиления древесины и древесных материалов, но может быть полезна также для обрезки лёгких металлов и пластика. У неё должна быть направляющая для циркулярной пилы: шина и каретка, параллельный упор. Покупая инструмент, стоит обратить внимание на это внимание. Мощность и количество оборотов в минуту — от этих параметров зависит производительность труда, качество работы, возможность пилить твёрдые материалы.

Самодельная настольная мини-пилорама

Пила ручная циркулярная — обязательный инструмент в домашней мастерской уважающего себя хозяина. Для успешной работы она должна иметь направляющую шину для циркулярной пилы. Немалое значение имеют пильные диски, от их толщины и размера зубчиков зависит качество и точность резки. Чем меньше зуб, тем чище будет поверхность, которая подвергается обработке.

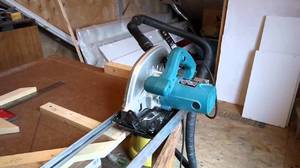

Хорошо оборудованная мастерская имеет ручной электрический инструмент, у которого есть направляющая шина для дисковой пилы, своими руками сделанная и настроенная для успешной работы. А также специальное подключение для пылесоса и мешки или контейнеры для опилок. Это очень практичное решение, потому что при длительной распиловке не придётся каждую минуту останавливаться, чтобы убрать рабочее место. Такая пила выпускается компанией Bosch для профессионалов. Кроме того, она имеет возможность настройки угла отклонения от вертикали и глубины резки.

Правильный выбор инструмента

Перед покупкой стоит убедиться, что выбранный инструмент обеспечивает необходимую глубину резки вертикально и под углом. Дополнительным аспектом, который может облегчить нормальную работу, является длина кабеля. Если условия не благоприятствуют для использования удлинителя, следует выбрать пилу с длинным кабелем.

Предлагаемые пилы известных производителей оборудованы устройством для лёгкой замены дисков, что дополнительно упрощает работу. Это отличный электрический инструмент, который можно использовать при мелких ремонтных работах дома или в саду.

Для тех людей, кто любит мастерить, этот механизм просто необходим. Благодаря его небольшим размерам ему всегда найдётся место даже в маленькой домашней мастерской.

Приспособления для многофункционального инструмента

Начинающие мастера сомневаются, что с помощью ручного механического инструмента можно сделать распил по прямой линии. Это правда, если резать по разметке, но можно облегчить работу, применяя покупное или самодельное направляющее приспособление,

Ручные деревообрабатывающие инструменты, особенно современной конструкции, иногда поражают количеством вспомогательных устройств, которые помогают в выполнении распиловки материала. Самое простое вспомогательное устройство — это обыкновенный упор на основании пилы с указателем линии, по которой пройдёт распил.

Самым популярным дополнением является короткая направляющая с регулируемой длиной выдвижения. Более сложные конструкции имеют на такой направляющей ещё ролик, чтобы при контакте с краем материала не тормозилось движение пилы.

Иногда ставят индикаторы, показывающие лазерные линии резки и другие приспособления, которые имеют одни и те же недостатки. Все эти механизмы служат для информации о том, что пильный диск вышел за линию реза. Все простые механизмы указывают на неточность распиловки.

Зачем тогда все эти системы, которые не позволяют любителю выполнить простой разрез? Где ошибка такого подхода? Все известные деревообрабатывающие станки для профессиональной обработки древесины имеют параллельное прижимное устройство для постоянного прижима обрабатываемого материала и жёсткой блокировки. Часто этот упор двигается. Для профессиональных инструментов в продаже есть направляющая шина для ручной циркулярной пилы Интерскол, которую можно применить для другого накладного механизма.

Тогда тремор в мышцах предплечья не влияет на направление реза, потому что это контролируется жёстким упором. Кто-то скажет, что хирурги не используют упоров и умеют делать сложные и точные операции. Наверное, так и есть, но у них материал более восприимчив к механической обработке, а идеально прямые линии не имеют значения.

Чтобы сократить расходы на приобретение направляющей шины для циркульной пилы, её можно сделать своими руками. Благодаря этой самоделке единственное, о чём нужно будет беспокоиться в процессе резки — это надёжно прижать пилу до упора и медленно двигать её вперёд. Материалы, необходимые для изготовления, приспособления найдутся в каждой мастерской.

Например, у панели из толстослойной фанеры ширина должна быть больше, чем ширина основания пилы, на пять сантиметров. Длина зависит от заготовок, которые придётся резать. Оптимальные размеры:

• длина — около 1 метра;
• ширина — 50 см.

Упорная планка должна быть той же длины, что и длина направляющего устройства. Ширина должна обеспечивать надёжное склеивание с поверхностью панели — не менее 3 см или даже гораздо шире. Высота планки не менее 12 мм. Оптимальный размер упора: 100 см x 3 см x 1,5 см.

Одно замечание при выборе рейки в супермаркете — она должна иметь одну тонкую сторону ровной. Как это проверить? Положить рейку на ровный стол и проверить, нет ли выпуклости или зазора. Именно эта ровная поверхность рейки обеспечит прямую линию резки.

Когда все материалы собраны, можно приступать к изготовлению параллельного упора для циркулярной пилы своими руками. Сначала нужно измерить расстояние между пилой и краем панели в сторону её длинной части. К полученному результату добавить какие-то 3 см. Этот размер будет служить для осевой линии, удалённой от края на 2 см.

Затем измерить ширину основания пилы и начертить вторую линию. Этот размер нужен для выделения области прохождения пилы. Пространство между линиями обозначить карандашом так, чтобы не вызывало сомнений, что это площадь выключена из работы и предназначена только для движения пилы. Когда все размеры отчерчены, начать монтаж рейки:

1. Намазать рейку клеем и приложить вдоль второй линии, предназначенной для упора.
2. Прижать струбциной, чтобы обеспечить надёжное склеивание.
3. Оставить на 12 часов, чтобы клей набрал полную прочность.

Когда все надёжно закреплено, нужно провести калибровку устройства, сделав первый разрез. Для этого установить пилу до упора, стараясь сделать так, чтобы край пильного основания был равномерно прижат к планке и ровным движением вдоль шины выполнить рез. Именно этот первый разрез по упорной направляющей позволит откалибровать устройство для дальнейшей работы.

Когда упор готов, можно смело его использовать для получения быстрого реза. На материале, который необходимо разрезать, отметить линию реза. Вдоль этой линии уложить новенькую направляющую так, чтобы рабочая кромка лежала на линии — пила отрежет материал точно в этом месте.

Тщательно уложив и убедившись, что с другой стороны разрезаемого материала нет столешницы, пилу тесно прижать к упору и, двигая вдоль направляющей, отрезать требуемый размер материала. Во время пиления нужно слегка прижимать пилу к устройству и к поверхности упора — это обеспечит прямой срез. Двигать её необходимо плавно и равномерно. В итоге получится ровная линия среза. При использовании приспособления для ручной циркулярной пилы стоит отметить два интересных факта:

1. Во-первых, мягкий материал не будет крошиться во время резки.
2. Во-вторых, направляющая обеспечивает дополнительную защиту от зазубрин края отрезанного материала из-за дрожания руки и неравномерного движения пилы.

В домашней мастерской столяра всегда найдётся место для самодельной торцовочной пилы из ручной циркулярки. Для её изготовления нужно иметь самодельную направляющую линейку и каретку для циркулярной пилы.

Для изготовления линейки понадобится несколько кусков двенадцатимиллиметровой фанеры и металлический профиль 10х20 миллиметров. Длина линейки — 1,5 метра. С помощью фрезы диаметром 20 миллиметров фрезеруется паз для установки профиля на всю длину устройства. Профиль закрепляется шурупами. Параллельно линии профиля на расстоянии 12 сантиметров закрепляется ребро жёсткости.

Далее изготавливается каретка для циркулярки своими руками из такой же фанеры. Размер каретки произвольный и берется под основание пилы. В каретке сделан паз для профиля, установленного на линейке. Базовые размеры подбираются таким образом, чтобы каретки легла на профиль и концом упёрлась в ребро жёсткости. Кроме паза, в каретке есть щель для выхода пильного диска.

Направляющая для циркулярной пилы — очень простое, но надежно работающее устройство. Для того чтобы раскроить листы материала, нужно пилу закрепить в каретке двумя винтами, приложить направляющую к материалу, совместив пильный диск с линией реза, включить пилу и, перемещая каретку по линейке, отрезать нужную заготовку.

Изготовленное устройство можно сделать универсальным и применять его как с обыкновенной ручной, так и с погружной пилой. Для этого достаточно снять с линейки профильную трубу и установить подвижную рейку, к которой крепится пила. Для плавного перемещения рейки паз нужно хорошо натереть парафином.

Резка пиломатериала под углом

Для раскроя материала под разным углом нужно иметь специальное приспособление для распиловочного механизма. Если нет возможности купить такое устройство, нужно подумать, как сделать самодельную торцовочную пилу из простой циркулярки, применяя доступные материалы. Для того чтобы это устройство имело угловой упор, нужно иметь два конструкционных узла.

Первый узел — поворотное устройство. Собрать его можно из отходов. Для этого понадобится плита размером 100х50х2 см для основания. К основанию крепится на оси поворотный стол в виде полукруга с угловой разметкой — так называемый транспортир для циркулярки своими руками.

Второй узел — пильный стол. Его размер — 100х25х2 см. В пильном столе делается прямоугольное отверстие для выхода пильного диска и паз для подвижной рейки, к которой крепится пила. Принцип работы следующий:

1. Пильный стол установить на основание, где свободно вращается поворотное устройство с угловым упором для циркулярки своими руками.
2. На пильном столе прикрепить к подвижной рейке механическую пилу.
3. Заготовку для резки переместить на поворотное устройство и прижать к упорной линейке.
4. Поворотный стол зафиксировать на нужный угол резки. Включить пилу и, плавно перемещая ее, сделать запланированный рез.

Электролобзик в качестве пилорамы

Электрический лобзик вполне может заменить электропилу при распиловке небольшого количества пиломатериала и небольших размеров заготовок. Для этого нужно изготовить направляющую для лобзика своими руками. Приспособление несложное, сделать его сможет даже начинающий мастер.

Из доски длиной 800 и толщиной 20 миллиметров изготовить направляющую для основания лобзика. Для этого по краям доски прикрепить на шурупах две рейки 10х10 миллиметров. Расстояние между рейками равно ширине основания лобзика. По торцам доски укрепить рейки с длиной, равной ширине рабочей части и высотой 10 миллиметров. В этих рейках просверлить по одному отверстию диаметром 8 миллиметров для фиксирующих шпилек.

Сделать столик размером 800х400х80 миллиметров. Для этого к плите ДСП по периметру прикрепить рейки 60х20 миллиметров. Установить на нём две шпильки м8 по краям длины стола. На них будет надеваться и фиксироваться направляющая. В направляющей по центральной оси прорезать щель для выхода пилки лобзика. Сделать дополнительное окно 120х40 мм для выхода пилки при угловом распиле материала.

На столе сделать градуировку при помощи транспортира, отметив угол в 90 и 45 градусов. По разметке установить поворотную упорную линейку. Приспособление готово и может применяться в работе. Для этого его нужно установить на столярный верстак.

Самодельный универсальный слайдер

Для всех перечисленных направляющих можно сделать один универсальный слайдер, который подойдёт к любому устройству. Слайдер состоит из металлического профиля и каретки на подшипниках.

Такая конструкция, состоящая из самодельных направляющих на подшипниках, очень удобна: простая в изготовлении, удобная в работе, подойдёт к любому направляющему устройству. Каретка имеет восемь подшипников: четыре упорных и столько же боковых для фиксации каретки на шине. В качестве шины применяется профильная направляющая в виде рельса. Рельсовые направляющие особо точные, поэтому их применяют при изготовлении мебели.
