Расчет нагрузки на балку перекрытия – это важнейший этап в проектировании. Об этом говорит тот факт, что студентов строительных специальностей на протяжении всего периода обучения натаскивают на решение подобных задач. Допущенная ошибка может вылиться в полное обрушение здания, обвал перекрытия и абсолютную непригодность здания к дальнейшей эксплуатации. Именно поэтому расчет деревянных балок перекрытия онлайн-калькулятор выполняет с учетом всех существующих ныне норм.

Расчет деревянных балок перекрытия: онлайн-калькулятор

Балки перекрытия

Содержание статьи

Назначение калькулятора

В частном строительстве в качестве лагов перекрытия используют деревянный брус. Дерево как строительный материал имеет больше достоинств, чем недостатков. Единственное, что настораживает при выборе – это горючесть древесины. В корне неверно считать, что бетон не горит. Он начинает трескаться при температуре 250 – 300 градусов, а при температуре 550 градусов перекрытия осыпаются. Дерево, обработанное специальными составами, загорается очень медленно, и даже обугленные брусья могут служить надежной опорой еще многие годы.

Такая надежность возможна только в том случае, если брус уложен с запасом прочности. При эксплуатации деревянные брусья работают на изгиб и должны выдерживать постоянную нагрузку. К таковым относится все, что лежит над перекрытием: пол, перегородки, мебель, техника люди и так далее. Нормы требуют нагрузки брать с запасом. Расчет деревянных балок перекрытия онлайн калькулятор осуществляет для того, чтобы найти такое сочетание длины и сечения, при которых прочность будет оптимальной.

Деревянные лаги в доме из бетонных блоков

Деревянные лаги в доме из бетонных блоков

Калькулятор расчета деревянных балок перекрытия

Формулы и элементы расчета

Калькулятор при расчетах использует следующие исходные данные:

  • длина балки – это параметр, который закладывается проектом и зависит от расстояния между несущими стенами;
  • сечение бруса – его ширина и высота, причем высота всегда должна быть больше для лучшего сопротивления специфическим изгибающим нагрузкам;
  • порода дерева – от нее зависит пластичность и глубина прогиба балки, а соответственно, и максимально возможная нагрузка;
  • предполагаемая нагрузка – берется из стандартов и зависит от типа помещения и количества жильцов.
На лаги укладывается доска, формирующая перекрытие

На лаги укладывается доска, формирующая перекрытие

Кроме исходных данных в калькуляторе заложена переменная – шаг бруса. Меняя его значение, можно подобрать оптимальный вариант размещения балок. В калькуляторе заложены справочные значения, характерные для каждого из выбранных параметров:

  • разрушающее усилие – это величина постоянной нагрузки на балку, при достижении которой произойдет обрушение, зависит от габаритов бруса;
  • распределенное усилие – зависит от величины предполагаемой нагрузки;
  • прогиб в миллиметрах – максимально допустимая величина деформации, зависит от длины балки, величина приведена для сравнения, она не должна превышать расчетный прогиб;
  • расчетный прогиб в миллиметрах – зависит от породы дерева.

В итоге после введения всех данных калькулятор сообщает о том, существует ли запас по прогибу и прочности при заданных пользователем параметрам. Если запас есть, балку можно использовать, если нагрузка превышена, следует откорректировать один из параметров. Для справки в калькуляторе приведены такие величины, как крутящий момент и масса самой балки. Первый параметр интересен для общего развития, а вот вес полезно знать, так как от него зависит стоимость доставки леса на стройплощадку.

Щитовой дом с деревянным перекрытием

Щитовой дом с деревянным перекрытием

Допуски при расчетах

Расчет несущих деревянных балок перекрытия онлайн-калькулятор производит с целью выявления допусков. Результатом подбора являются такие определения, как запас по прочности и запас по прогибу, который выражается в кратных единицах. Иными словами, чем больше у результата запас прочности, тем лучше. Однако для рационального строительства и недопущения перерасхода следует стремиться к значению коэффициентов от 1,5 до 3.

Видео: расчет деревянных балок



Щитовой дом с деревянным перекрытием

Экономьте время: отборные статьи каждую неделю по почте

homemyhome.ru

Расчет деревянной балки перекрытия

Если в своем будущем доме Вы планируете устройство деревянного междуэтажного и чердачного перекрытия, то Вам необходимо знать расстояние между балками и их оптимальное сечение. А для этого делается специальный расчет. Без него Вы рискуете оказаться на нижележащем этаже или потратить на закупку материалов лишние деньги.

Содержание:

1. Калькулятор

2. Инструкция к калькулятору

Конечно, расчет деревянных балок - это достаточно нудное и долгое занятие. Поэтому для ускорения процесса и для быстрой проработки сразу нескольких вариантов был создан данный калькулятор. С его помощью можно проверить несущую способность (расчет по прочности - I группа предельных состояний) и жесткость (расчет по прогибу - II группа предельных состояний) следующих балок:

  • Тип 1 - цельная деревянная балка.
  • Тип 2 - клееная балка из досок.
  • Тип 3 - клееная балка из шпона LVL.
  • Тип 4 - обрезанное бревно.

Рассчитывается балка на изгиб, как шарнирно опертая с равномерно-распределенной нагрузкой, в соответствии со СНиП II-25-80 (СП 64.13330.2011) "Деревянные конструкции" [1], который можно скачать здесь. Для удобства некоторые таблицы необходимые для расчета вынесены в отдельную статью [2].

Кроме выше перечисленного данный калькулятор способен рассчитать общий объем балок и их стоимость.

Калькулятор

Калькуляторы по теме:

Инструкция к калькулятору

Исходные данные

Тип 1

Условия эксплуатации:

Длина пролета (L) - расстояние между двумя опорами балки. Например, для стен, это расстояние между двумя внутренними гранями этих стен.

Шаг балок (Р) - шаг, с которым предполагается укладывать балки. Обычно он составляет 500-1000 мм.

Вид перекрытия - здесь Вы должны выбрать, какое перекрытие (междуэтажное или чердачное) будет в данный момент рассчитываться. Для справки, чердачное - это перекрытие над последним этажом в случае, если чердак не жилой.

Длина стены (Х) - длина стены, на которую опираются балки с одной стороны.

Срок службы - предполагаемое время до замены балок.

Температура - максимальная температура, при которой будут эксплуатироваться конструкции.

Влажность - расшифровывается так: Эксплуатационная влажность древесины/Максимальная влажность воздуха при температуре 20 °С. Чаще всего, для жилых помещений - это до 12%/до 65%.

Характеристики балки:

Материал - порода древесины, из которой сделана балка.

Длина (А), ширина (В), высота (Н) балки - размеры рассчитываемой балки.

Сорт древесины - из какого сорта древесины выполнена балка.

Пропитка - имеется ввиду глубокая пропитка антипиренами под давлением.

Коэф. mб - коэффициент для балок с высотой сечения более 50 мм. Выбирается по таблице 4 [2]. Если высота сечения балки ниже 50 мм, то ставится цифра 1.

Нагрузка:

Нормативные и расчетные нагрузки - максимальные нагрузки, которые действуют на балки перекрытия. Для сбора нагрузок Вы можете воспользоваться специальным примером.

Коэф. m

д - вводится в случае, если напряжения в элементах, возникающие от постоянных и временных длительных нагрузок, превышают 80% суммарного напряжения от всех нагрузок.

Цена за кубометр - стоимость 1 м3 пиломатериала.

Тип 2

Здесь и в последующих типах будут рассматриваться только новые переменные.

Толщина слоя (Т) - толщина досок, из которых склеивается балка.

Коэф. kw - коэффициент, определяемый по таблице 11 [2].

Тип 3

Тип балки - рассчитываются балки типа Ultralam (таблица 15 [2]).

Тип 4

Диаметр балки (D) - диаметр оцилиндрованного бревна, из которого была сделана балка путем его обрезки с одной или двух сторон.

Результат

Расчет по прочности:

Wбалки - момент сопротивления рассчитываемой балки.

Wтреб - требуемый момент сопротивления.

Запас - в случае, если Wбалки < Wтреб - в графе показывается отрицательное значение с указанием процента нехватки сечения; в случае, когда W

балки > Wтреб - значение положительное, указывающее на сколько процентов сечение существующей балки больше требуемого.

Расчет по прогибу:

Fбалки - прогиб рассчитываемой балки заданного сечения.

Fmax - максимальный прогиб из условия жесткости в зависимости от вида перекрытия.

Запас - Fбалки < Fmax - сечение удовлетворяет условию жесткости с запасом, указанным в графе; Fбалки > Fmax - сечение балки не проходит для указанного пролета и шага балок.

Другие параметры:

Количество балок - получаемое количество балок, лежащих вдоль стены длиной X с шагом P.

Общий объем - общая кубатура балок.

Стоимость - количество затраченных средств на покупку данного пиломатериала.

svoydomtoday.ru

Расчет деревянных балок перекрытий: онлайн калькулятор

Деревянные брусья для перекрытий в частном строительстве используют часто. Легкость, доступность по цене и возможность самостоятельного монтажа компенсируют способность к возгоранию, поражению грибком и гниению. В любом случае при возведению второго и более этажей просто необходимо произвести расчет деревянных балок перекрытия. Онлайн-калькулятор, который мы представляем в этом обзоре, поможет справиться с этой задачей просто и быстро.

Расчет деревянных балок перекрытий: онлайн калькуляторДеревянные брусья для перекрытия – только качественная древесина

Читайте в статье

Польза онлайн-калькулятора для расчета деревянных перекрытий

Самостоятельные расчеты утомительны и чреваты риском не учесть какой-либо важный параметр. Так, деревянные балки для перекрытий должны обладать определенным сечением, учитывающим возможную нагрузку на них от мебели и техники, находящихся в помещении людей. При таких расчетах крайне важно знать возможный прогиб балки и максимальное напряжение в опасном сечении.

Разное сечение бруса
Разное сечение бруса

Преимущества калькулятора в следующем:

  • Точность. Формулы расчета учитывают множество параметров. В специальных полях задаются: тип поперечного сечения (круглое или прямоугольное), длину балки между опорами и шаг, параметры используемой древесины, предполагаемую постоянную нагрузку.
  • Сроки. Ввести готовые параметры и получить результат выйдет значительно быстрее, чем рассчитывать вручную требуемые значения.
  • Удобство. Онлайн-калькулятор расчета деревянных балок составлен таким образом, что после введения всех постоянных величин, вам остается просто подбирать сечение балки до тех пор, пока не будет обеспечена необходимая прочность.

Расчет деревянного бруса для перекрытия: на что обратить внимание

До расчетов и покупки рекомендовано обратить внимание на типы перекрытий. Брус для надежной связки строительных конструкций, бывает следующих видов:

  • Балки. Массив квадратного или прямоугольного сечения, уложенный с шагом от 60 см до 1 м. Стандартная длина – 6 м, на заказ изготавливаются балки до 15 м.
  • Ребра. Балки, напоминающие широкую (20 см) и толстую доску (7 см). Шаг укладки на ребро не более 60 см. Стандартная длина – 5 м, под заказ – 12 м.
Ребра перекрытия для одноэтажных построекРебра перекрытия для одноэтажных построек
  • Комбинация двух типов бруса. Наиболее надежные перекрытия, служащие опорой для пролетов, до 15 м.

Сначала определяется прогиб балки, максимальное напряжение в опасном сечении и коэффициент запаса прочности. Если значение коэффициента получается меньше 1, то это значит, что прочность не обеспечена. В этом случае необходимо изменить условия расчета (изменить сечение балки, увеличить или уменьшить шаг, выбрать другую породу древесины и т.д.)

Длина балок, м
Шаг укладки, м2,03,04,05,0
0,675*10075*200100*200150*225
175*150100*175150*200175*250

Когда нужное сечение найдено требуется рассчитать его кубатуру. Это произведение длины, ширины и высоты. Далее по проекту находим количество балок перекрытия и умножаем на полученный результат.

Брус

Итог

Важно! Для строительства многоэтажных домов не рекомендовано приобретать балки недостаточной длины. Сращивание, даже качественное, снижает надежность конструкций.

Сращивание двух балок перекрытия = снижение надежностиСращивание двух балок перекрытия = снижение надежности

Для наглядности пользователю предоставлено видео расчета древесины для перекрытий.

Расчет деревянных балок перекрытий: онлайн-калькулятор, принципы расчетов

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

housechief.ru

Калькулятор расчета деревянных балок перекрытия и стропильной системы!

Как пользоваться онлайн калькулятором расчета балок перекрытия и стропил

Чтобы правильно произвести прочностной расчет балки перекрытия и подобрать необходимый тип двутавровой балки, вы можете воспользоваться онлайн-калькулятором. На основе полученных вычислений можно точно рассчитать количество, необходимое для устройства стропильной системы или укладки лаг. Расчет деревянных балок перекрытия возможен только после того, как будет известно расстояние между стенами (расчетная длина балки). Кроме того, необходимо знание величины предполагаемой нагрузки на всю конструкцию.
Для межэтажных перекрытий, в том числе цокольного, используйте значение 400 кг/м2; для чердачного - 200 кг/м2 (или 250 кг/м2, если нагрузка от стропильной системы передается непосредственно на чердачное перекрытие). Для стропильной системы 220 кг/м2 для Московского региона, для других регионов принимайте значения в зависимости от снегового района.

Заказать бесплатный расчет балок по проекту или проконсультироваться у специалистов нашей компании можно по телефону +7(495)105-91-63 +7(812)425-65-03 +7(843)207-04-92 +7(4722)77-73-16 +7(800)333-79-86 +7(421)240-08-29 +7(818)246-42-27 +7(861)212-30-63 +7(800)333-37-59
Так же Вы можете прислать чертежи для расчета на [email protected]

Онлайн калькулятор расчета деревянных балок перекрытия и стропил


Где используются балки

ПерекрытиеСтропила

Вам необходимо выбрать конструкцию, для которой вы будете использовать балки: будет ли это расчет перекрытий (применяются в качестве лаг) или стропильной системы (используются в качестве стропил).

Компания «ИнтерСити» производит износоустойчивые деревянные двутавры. Благодаря отличным эксплуатационным свойствам, изделия могут использоваться в различных конструкциях. Однако нужно помнить, что самостоятельно производить расчет балки перекрытия «на глаз» не следует. Ошибка может привести к прогибу конструкции под нагрузкой и, как следствие, потере возможности дальнейшей эксплуатации. Последующий ремонт или замена балок - очень трудоемкий и дорогой процесс. Отнеситесь серьезно к подбору и расчету конструкции перекрытий и стропил; излишняя экономия и подбор без расчета по принципу "всегда так строили" может привести к серьезным проблемам.

enter-city.ru

Калькулятор подбора деревянных двутавровых балок

SIA I-beams производит износоустойчивые деревянные двутавры. Такие балки показали себя как незаменимый стройматериал при строительстве зданий в Северной Америке, понемногу они начинают завоевывать и рынки Европы.

Чтобы правильно произвести расчет необходимого количества балок, мы создали расчетный калькулятор, который вам поможет быстро и удобно рассчитать шаг между балками и их тип в зависимости от расстояния между стенами и от нагрузок в конкретном случае.

Как пользоваться калькулятором:

  1. Вводим расчетную длину пролета. Для балок перекрытия — это наибольший пролет, т.е. наибольшее расстояние между соседними стенами, на которые опирается балка. Для стропил кровли – это горизонтальное расстояние (проекция мест опоры, обычно расстояние между осями) между местами опора балки (сама балка длиннее, чем эта проекция, т.е. чем больше угол, тем длиннее балка).
  2. Для стропил кровли вводим угол наклона. Угол наклона – наклон стропил к горизонтали.
  3. Вводим шаг – это межцентровое расстояние между соседними балками.
  4. 4. Можно изменить постоянную нагрузку. В соответствии с нормативом EN 1991, постоянную нагрузку рассчитывают по плотности конструкции пола/перекрытия/крыши, помноженной на коэффициент надежности. Согласно EN 1990, коэффициент надежности для постоянных нагрузок — 1,35, а для временных — 1,5.
  5. Можно изменить временную нагрузку. В соответствии с нормативом EN 1991, величины временной нагрузки принимаются в зависимости от предполагаемого использования перекрытия. Для перекрытий жилых помещений можно принимать временную нагрузку 200 kg/m2. При расчете стропильной системы нагрузки от снега принимаются согласно LBN-003-1, таблица 16.2. Для Риги это равняется 125 kg/m2.

    *В расчетном калькуляторе включено определение расчетной нагрузки при соответствующих коэффициентах надежности: согласно EN 1990 для постоянных нагрузок это — 1,35 а для временных нагрузок — 1,5. В калькулятор вводятся нагрузки без учета коэффициентов надежности. – это повторение из п.4.

    *Величина используемой расчетной нагрузки будет индивидуальной — в зависимости от конкретной ситуации.

  6. Когда все упомянутые данные введены в таблицу, можно ознакомиться с результатом. Внизу находится табличка с имеющимися в нашем ассортименте балками. Зеленым цветом закрашены все балки, которые можно использовать, а красным – несущая способность которых не соответствует заданным вами параметрам. Чтобы изменить результат, советуем изменить шаг балок.

www.i-beams.lv

Программа расчета деревянных балок

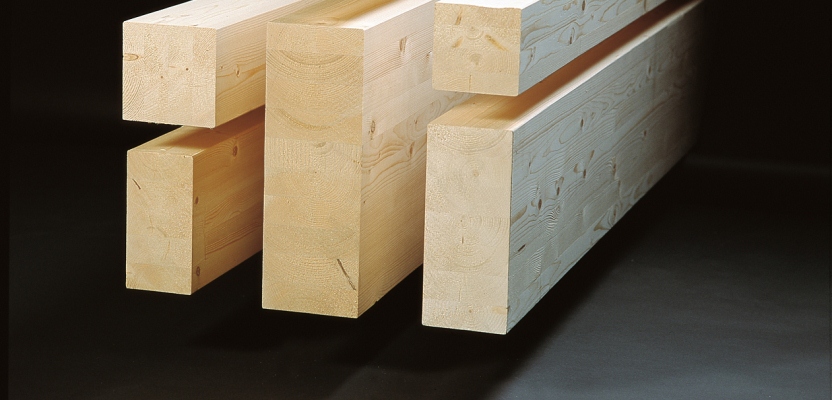

Программа расчета деревянных балок

Программа расчета деревянных балок  перекрытия — небольшой и удобный инструмент, который упростит основные расчеты по определению сечения бруса и шага его установки при устройстве межэтажных перекрытий.

Инструкция по работе с программой

Рассмотренная программа небольшая и дополнительной установки не требует.

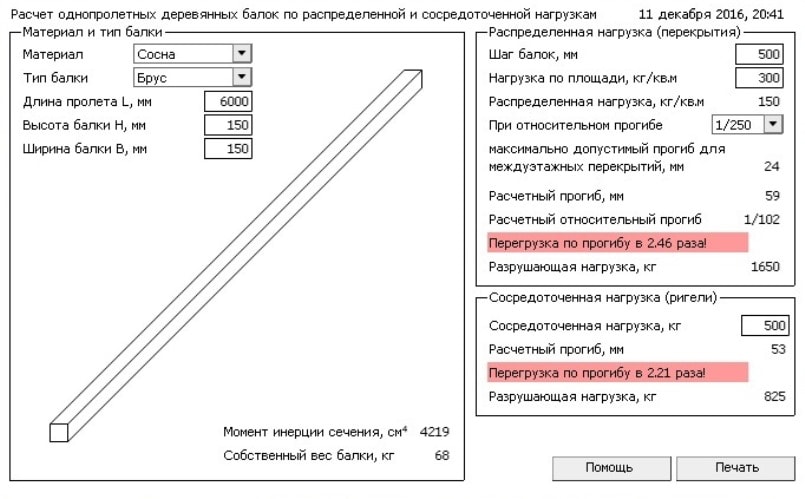

расчет однопролетных деревянных балок по распределенной и сосредоточенной нагрузкамИнтерфейс программы

Чтобы было понятнее, рассмотрим каждый пункт программы:

  • Материал — выбираем требуемый материал бруса или бревна.
  • Тип балки — брус или бревно.
  • Размеры — длина, высота, ширина.
  • Шаг балок — расстояние между балками. Изменяя данный параметр (как и размеры) можно добиться оптимального соотношения.
  • Нагрузка по площади. Как правило, расчет нагрузки на перекрытия производится на этапе проектирования специалистами, но выполнить его можно и самостоятельно. Прежде всего, учитывается вес материалов, из которых изготовлено перекрытие. Например, чердачное перекрытие, утепленное легким материалом (например, минеральной ватой), с легкой подшивкой выдерживает нагрузку от собственного веса в пределах 50 кг/м². Эксплуатационная нагрузка определяется в соответствии с нормативными документами. Для чердачного перекрытия из деревянных основных материалов и с легкими утеплителем и подшивкой эксплуатационная нагрузка в соответствии со СНиП 2.01.07-85 вычисляется таким путем: 70*1,3=90 кг/м². 70 кг/м².  В этом расчете берется нагрузка в соответствии с нормативами, а 1,3 – коэффициент запаса. Общая нагрузка вычисляется путем сложения: 50+90=140 кг/м². Для надежности цифру рекомендуется округлить немного в большую сторону. В данном случае можно принимать общую нагрузку за 150 кг/м². Если чердачное помещение планируется интенсивно эксплуатировать, то требуется увеличить в расчете нормативное значение нагрузки до 150. В этом случае расчет будет выглядеть следующим образом: 50+150*1,3=245 кг/м². После округления в большую сторону – 250 кг/м². Также следует проводить расчет таким образом, в случае если используются более тяжелые материалы: утеплители, подшивка для заполнения межбалочного пространства. Если на чердаке будет обустраиваться мансарда, то необходимо принимать во внимание вес пола и мебели. В этом случае общая нагрузка может составить до 400 кг/м².
  • При относительном прогибе.  Разрушение деревянной балки обычно происходит от поперечного изгиба, при котором в сечении балки возникают сжимающие и растягивающие напряжения. Вначале древесина работает упруго, затем возникают пластические деформации, при этом в сжатой зоне происходит смятие крайних волокон (складки), нейтральная ось опускается ниже центра тяжести. При дальнейшем росте изгибающего момента пластические деформации растут и происходит разрушение в результате разрыва крайних растянутых волокон. Максимальный относительный прогиб балок и прогонов покрытий не должен превышать 1/200.
  • Среднеточечная нагрузка (для ригелей) — это нагрузка, взятая с плиты (полная) плюс собственный вес ригеля.
