Калькулятор расчета необходимого количества Теплоизоляции Броня для труб
Рекомендации по определению толщины жидкого керамического теплоизоляционного покрытия серии Броня и модификаций для применения на трубопроводах и оборудовании
Применение жидких керамических теплоизоляционных покрытий серии Броня нацелено для обеспечения энергоэффективности, достижения нормированных теплопотерь и условий по обеспечению безопасности труда. Для корректного определения необходимого количества покрытия для решения задач по утеплению трубопроводов горячего водоснабжения и отопления, технологического оборудования и т.д. рекомендуем:
- Для корректного определения толщины покрытия Броня провести теплотехнический расчет. В случае необходимости наши специалисты проводят теплотехнические расчеты толщины покрытия Броня в соответствии с нормами СНиП 41-03-2003, СП 41-103-2000. (Данная услуга предоставляется бесплатно). Необходимо обратитесь к нам: контакты;
- Наш опыт в решении задач тепловой изоляции различных объектов позволяет давать эмпирические данные по толщине необходимого слоя Броня:
Таблица приближенного расчета толщины покрытия теплоизоляционного покрытия Броня на трубопроводах отопления и водоснабжения для снижения теплопотерь в соответствии с требованиями СНиП 41-03-2003 и СП 41-103-2000
Средняя температура на поверхности, °С | Толщина слоя Броня (фактическая), мм | Толщина слоя Броня (расчетная), мм | Приблизительный расход при нанесении кистью, л/м2 |
0 — 40 | 1 | 0,46 | 1,1 |
40/45 – 80-85 | 1 | 1,04 | 1,1 |
80/85 – 100/110 | 1,5 | 1,56 | 1,65 |
100/110 – 160/180* | 2 | 1. 97 | 2,2 |
160/180 – 200/210* | 3 | 2,79 | 3,3 |
200/210 – 260* | 4 | 3,92 | 4,4 |
*Уточняйте точную температуру эксплуатации модификаций Броня у нас: контакты.
Таблица снижения температуры на поверхности металлического трубопровода Ø 150 мм в соответствии с требованиями СНиП 41-03-2003; СНиП І-Г.7-62; ГОСТ 8732-58*; ГОСТ 87.31-58
Толщина Броня, мм | Температура на поверхности, °С | |||||
60 | 80 | 100 | 120 | 150 | 200 | |
1 | 42 | 54 | 64 | 68 | 77 | 100 |
1,5 | 33 | 42 | 56 | 57 | 64 | 75 |
2 | 31 | 35 | 45 | 51 | 58 | 70 |
2,5 | 30 | 31 | 42 | 46 | 50 | 66 |
3 | 28 | 29 | 35 | 42 | 45 | 52 |
4 | 25 | 26 | 32 | 35 | 39 | 45 |
Калькулятор расчета трубной изоляции
Очень часто специалисты, которые занимаются проектированием или монтажом инженерных систем, сталкиваются с просчетами изоляции для труб большого диаметра (свыше 160мм).
Производители каучуковой изоляции могут предложить трубную изоляцию максимум для труб Ø160мм – европейские производители и до Ø114мм – турецкие производители. Это связано с экономической составляющей при производстве и логистикой данного материала.
Для упрощения и ускорения просчета каучуковой изоляции трубопроводов большого диаметра наша компания предлагает воспользоваться таблицей перевода метров погонных (м.п.) в метры квадратные (м2) в зависимости от параметров трубопровод
Для этого необходимо знать 2 параметра:
- внешний диаметр трубопровода
- толщину изоляционного слоя (каучуковой изоляции)
В результате расчета мы получаем необходимое количество рулонного материала на 1 метр погонный трубопровода. |
Полученное значение необходимо умножить на длину имеющегося трубопровода и мы получаем полный объем листовой (рулонной) изоляции в м2.
Таблица пересчета листовой изоляции для труб большого диаметра (м2 на 1м.п. трубы) | |||||||||
Стальные трубы | Толщина изоляции | ||||||||
Дюймы | Внешний диаметр, мм | Условный проход, мм | 6мм | 9мм | 13мм | 19мм | 25мм | 32мм | 50мм |
4 | 114 | 100 | 0,38 | 0,39 | 0,40 | 0,42 | 0,44 | 0,46 | 0,52 |
| 133 |
| 0,44 | 0,45 | 0,46 | 0,48 | 0,50 | 0,52 | 0,58 |
5 | 140 | 125 | 0,46 | 0,47 | 0,48 | 0,50 | 0,52 | 0,54 | 0,60 |
6 | 160 |
| 0,54 | 0,55 | 0,56 | 0,58 | 0,60 | 0,62 | 0,68 |
6 1/2 | 180 | 160 | 0,59 | 0,60 | 0,61 | 0,63 | 0,65 | 0,67 | 0,73 |
8 | 219 | 200 | 0,71 | 0,72 | 0,73 | 0,75 | 0,77 | 0,79 | 0,85 |
10 | 273 | 250 | 0,88 | 0,89 | 0,90 | 0,92 | 0,94 | 0,96 | 1,02 |
12 | 325 | 300 | 1,05 | 1,06 | 1,07 | 1,09 | 1,11 | 1,13 | 1,19 |
youtube.com/embed/p0J2mniDVQg»/>
Калькулятор объема минераловатных цилиндров позволяет перевести м. п в м3, что легко позволит подобрать требуемый тип автомобиля для транспортной доставки. Для теплоизоляционных цилиндров из минеральной ваты – это удобная программа, позволяющая производить подсчет сразу всех позиций от 18 до 273 диаметра. Толщина стенки 30, 40, 50, 60, 70, 80 мм. Если у Вас специальный типоразмер, которого вы не нашли в калькуляторе, вы всегда сможете обратиться к нашим специалистам. |
Смета теплоизоляция резервуара
Сметный консалтинг ⋆ Онлайн-калькулятор расчёта площади и объёма теплоизоляции трубопровода
Бесплатный расчёт – Онлайн калькулятор расчёта теплоизоляционных работ.
Расчёт объёма теплоизоляции и площади покрытия
Выполняем работы по составлению ведомостей объёмов работ, спецификаций материалов теплоизоляционных работ.
Свои вопросы можно задать по электронной почте: [email protected]
Для быстрого и точного расчёта (пересчёта) калькуляторов после ввода данных нажмите Enter.
Для разделения целой и дробной части числа необходимо использовать точку. Например, труба диаметром 101.3 мм.
Труба одиночная
Труба с 1 спутником
Труба с 2 спутниками
Отводы
Тройники приварные по ГОСТ 17376
Переходы приварные по ГОСТ 17378
Фланцевая арматура
Фланцевое соединение
Фланцевое соединение с 1 спутником
Цилиндрическая часть оборудования
Днище (лобовина) плоское
Днище (лобовина) сферическое
Результаты расчётов
№ расчета | Исходные данные | Объем теплоизоляции, м³ | Площадь покрытия, м² |
Экспортировать в EXCEL
xn--38-6kct8a3aj.xn--p1ai
Профессиональная теплоизоляция резервуаров.
Альтернативные варианты теплоизоляции резервуаров
Блочная теплоизоляция резервуаров с защитным металлическим покрытием.
Часто в нашей практике при утеплении резервуаров применяются пенополиуретановые или полиизоциануратные блоки (плиты), закрепляемые на стенке и/или крыше резервуара РВС.
Блоки теплоизоляции закрепляются на резервуаре либо посредством проволоки и крепежных приспособлений, либо приклеиваются.
Теплоизоляционные блоки изготавливаются на специальном производстве и имеют форму, загнутую в радиус стенки резервуара.
Утепление резервуаров жидким пенополиуретаном.
При таком методе пенополиуретан заливается под металлическое защитное покрытие на монтажной площадке.
Важно правильно подобрать марку теплоизоляционного материала исходя из температуры и влажности воздуха на площадке строительства производственных объектов, физико-технических и теплофизических характеристик.
СМУ «РЕЗЕРВУАРОСТРОИТЕЛЬ» использует технологию заливки пенополиуретана, позволяющую не допустить деформацию металлического защитного покрытия. Заливка осуществляется в несколько этапов, после затвердевания предыдущего слоя. Также необходимо обращать внимание на свойства адгезии пенополиуретана к материалу конструкций резервуара и обшивки.
Тепловая изоляция резервуаров напылением жесткого пенополиуретана.
При таком методе утепления резервуаров важно правильно спроектировать толщину изолирующего слоя исходя из эксплуатационных требований и марки пенополиуретана. Для напыления мы используем специальное пенонапылительное оборудование, обеспечивающее послойное нанесение материала с толщиной каждого слоя от 8 до 12 мм.
Для обеспечения высокого качества теплоизоляции резервуара необходимо соблюдать режим нанесения таким образом, чтобы последующий слой пенополиуретана наносился на предыдущий по завершению процесса его вспенивания, поскольку должно пройти время для образования пароизоляционной пленки.
Теплоизоляция резервуаров синтетическим вспененным каучуком
При таком методе рулоны вспененного каучука приклеиваются к стенке и крыше резервуара. Для этого важно обработать поверхность резервуара и покрыть грунтом. На стыке рулонов технология СМУ «РЕЗЕРВУАРОСТРОИТЕЛЬ» предусматривает проклейку специальной теплоизолирующей лентой.
r-stroitel.ru
Тепловая изоляция — Пеера Групп
Теплоизоляция вертикальных резервуаров, трубопроводов и технологического оборудования необходима для поддержания заданного температурного режима, необходимого для достижения эксплуатационных характеристик.
Наиболее распространенным типом тепловой изоляции является минеральная (каменная) вата. Это универсальный материал, применяемый для теплоизоляции резервуаров, промышленных зданий и сооружений, трубопроводов различных назначений и прочих конструкций. Материал является негорючим, поэтому допускается его применение на пожароопасных и химических объектах, таких как нефтебазы и нефтехранилища.
Для теплоизоляции вертикальных резервуаров РВС и горизонтальных резервуаров РГС нашей компанией разработаны готовые технологические решения. На корпус резервуара устанавливается металлический каркас, который разгружает минеральную плиту и служит основой для установки защитного кожуха. Это позволяет применять утеплитель плотностью от 30-35 кг/м3, тем самым облегчая нагрузку на корпус резервуара. Поверх тепловой изоляции устанавливается герметичный защитный кожух из оцинкованного или алюминиевого листа. Защитный кожух выполняет несколько функций: во-первых, он защищает теплоизоляцию резервуара от повреждения и попадания влаги; во-вторых, защитный лист служит декоративным элементом в общей архитектуре объекта; в-третьих, обшивка равномерно распределяет снеговую и ветровую нагрузки, передавая ее на каркас теплоизоляции и освобождая тем самым минеральную плиту от воздействия нагрузок.
Теплоизоляция технологического оборудования, утепление различных сооружений и элементов конструкций выполняется специализированным квалифицированным персоналом. Предприятие дает гарантию на выполненные работы не менее 12 месяцев.
Стоимость теплоизоляции резервуара складывается из толщины минеральной плиты и обшивки, накладных расходов и стоимости самих работ. Цена теплоизоляции трубопровода зависит, прежде всего, от его диаметра и особенностей прокладки. Для определения стоимости теплоизоляции, а также для получения консультаций по подбору необходимого материала, свяжитесь с нашими специалистами по телефону 8 (800) 775-71-56 или направьте свой запрос на электронную почту [email protected]
Фото
Как получить полный расчёт на тепловая изоляция?
Для того, чтобы заказать, вы можете:
- позвонить по телефону 8 (496) 570-35-31
- заполните и пришлите опросный лист на электронную почту [email protected]
- воспользоваться формой «запрос цены», указать контактные данные, и менеджер свяжется с вами.
PEERA комплексные услуги по строительству резервуаров и емкостей своего производства. Мы предлагаем:
- изготовление резервуаров, емкостей, сосудов, аппаратов и других металлоконструкций
- доставку и монтаж оборудования собственного производства в соответствии с проектом привязки.
peera.ru
Теплоизоляция емкостей и резервуаров: разновидности
При хранении жидкостей и газов в резервуарах, особенно расположенных на открытом воздухе, как сами емкости, так и продукты в них подвергаются воздействию погодных явлений: температуры, солнечных лучей, ветра, осадков. При этом могут существенно изменяться свойства хранимых веществ. Теплоизоляция емкостей и резервуаров позволяет свести эти воздействия к минимуму и сохранить температуру и давление внутри хранилища на заданном проектом уровне.
Показания к теплоизоляции резервуаров
Теплоизоляция резервуаров необходима как в холодном, так и в жарком климате. Летом нагретые солнечными лучами жидкости начинают испаряться, а давление газов повышается. Потери на испарение хранимых веществ могут достигать 30-40% от первоначального объема. Кроме того, при повышенной температуре в хранящихся продуктах могут начаться нежелательные реакции, меняющие их потребительские свойства.
В холодное время года охлаждение резервуара ведет к загустеванию нефтепродуктов или к замерзанию жидких веществ на основе воды. Образование льда внутри емкости может вывести ее из строя.
Поэтому для емкостей, расположенных на открытом воздухе, применяют тот или другой способ термоизоляции.
Виды теплоизоляции для резервуаров
Материал для теплоизоляции емкостей и резервуаров, а также технологию его монтажа выбирают, исходя из следующих факторов:
- расположение и объем емкости;
- требуемая степень защиты от перепадов температуры;
- проектная ветровая и снеговая нагрузка;
- несущая способность резервуара;
- совместимость с материалом емкости и хранящимися продуктами;
- стоимость.
С хранимыми веществами, особенно питьевой водой и пищевыми продуктами, должен быть совместим не только материал термоизоляции, но и применяемые для его крепления клеевые составы.
После анализа совокупности факторов проектировщик выбирает оптимальный вариант.
Минеральное волокно
Этот давно используемый способ отличается невысокой ценой и средними теплоизоляционными свойствами. Плиты из минеральной ваты имеют следующие преимущества:
- дешевы;
- не горят и препятствуют распространению огня;
- легко и быстро монтируются;
- монтаж возможен при любой температуре.
Обладает вата и рядом недостатков:
- оседает под собственным весом в ходе эксплуатации;
- имеет высокую плотность и большой общий вес, учитывая металлическую облицовку;
- теряет теплоизоляционные свойства при намокании.
Поэтому утепленное минеральной ватой хранилище нуждается в дополнительном покрытии из алюминиевых или оцинкованных листов. Такой способ утепления емкостей на сегодняшний день является самым распространенным.
Жидкий пенополиуретан
Покрытия из вспененного полиуретана, наносимого в жидком виде специальными установками, обладает следующими достоинствами:
высокоэффективная теплоизоляция;
- защита емкости от влажности атмосферного воздуха, осадков и коррозии;
- возможность нанесения на изделия произвольной формы;
- в случае повреждения легко восстанавливается.
К минусам материала относят:
- пожароопасность;
- выделение при нагревании вредных для здоровья веществ.
Пенополиуретан чувствителен к солнечному свету, поэтому его необходимо покрывать защитным составом либо покрытием из алюминиевых листов.
Жесткий пенополиуретан
Установка для нанесения имеет другую конструкцию, размер ячеек получается существенно меньше, чем у жидкого пенополиуретана. Это отличие обеспечивает большую жесткость покрытия, его наносят в несколько слоев. Каждый слой не имеет швов или стыков, при этом обеспечивается полная герметичность и защита материала утепленного резервуара от коррозии.
Блочное металлическое покрытие
Блоки представляют собой сэндвич-панели, состоящие из тонкого металлического листа внешней обшивки и слоя термоизоляции из вспененного пластика, изготовленные заводским способом.
Блоки заранее изгибаются в соответствии с радиусом защищаемого резервуара, это обеспечивает их лучшее прилегание к цилиндрическим либо сферическим стенкам.
Крепятся такие блоки либо на клеевом составе, либо с помощью предусмотренных в ходе производстве резервуара креплений.
Синтетический вспененный каучук
Этот материал является сравнительно новым на рынках Москвы и других городов. Искусственный каучук сначала вспенивается, а на второй стадии процесса производства вулканизируется. Это позволяет создать уникальный материал со следующими достоинствами:
- упругость и эластичность;
- высокая прочность и износостойкость;
- стойкость к возгоранию;
- отсутствие вредных выделений при производстве и использовании;
- низкая паропроницаемость и практически нулевая гигроскопичность;
- долгий срок службы как покрытия, так и защищаемого изделия.
Листовой вспененный каучук наклеивается с помощью специального состава на резервуар. Стыки также тщательно проклеиваются и создается монолитная оболочка.
Принципы и устройство теплоизоляции емкостей
Принципы и устройство теплоизоляции горизонтальных и вертикальных резервуаров близки между собой, но существует и ряд различий.
Горизонтальных резервуаров
Горизонтально расположенные резервуары, как правило, находятся на некотором возвышении над землей. Это облегчает доступ к нижней части резервуара при монтаже теплоизоляции. Однако важно учитывать нюанс: подставки, на которых установлена емкость, могут стать своеобразными «мостиками холода» и значительно обесценить все усилия по утеплению хранилища. Поэтому при установке емкости необходимо предусмотреть теплоизолирующие прокладки из прочного вспененного пластика или другого материала, способного выдержать вес изделия вместе с хранимым продуктом.
Теплоизоляция горизонтальных емкостей и резервуаровСнеговая нагрузка на горизонтальные емкости значительно ниже, снег сам скатывается по округлым бортам. Это дает возможность использовать изоляционные материалы меньшей плотности и прочности.
В качестве бюджетных вариантов используют минвату с металлическим покрытием, более ценные хранилища защищают напылением вспененных теплоизоляторов.
Вертикальных емкостей
При термоизоляции вертикально расположенных резервуаров необходимо учитывать тот факт, что нижняя часть хранилища, стоящая на грунте, будет недоступна после возведения. Поэтому об ее теплоизоляции нужно позаботиться на этапе строительства. Материал должен выдерживать высокое давление наполненного резервуара. Для донного слоя утеплителя часто используют экструзионный пенополиуретан или пенопласт высокой плотности.
Необходимо также позаботиться о гидроизоляции и отведении грунтовых вод в дренаж.
При проектировании наружной теплоизоляции особое внимание уделяют ветровой и снеговой нагрузке. Это вызвано большими размерами емкостей и низким уклоном их крышек, затрудняющим естественный сход снега. Для теплоизоляции крышек также используют материалы высокой плотности, способные выдержать большие массы снега.
Боковые вертикальные стенки подвергаются серьезным ветровым нагрузкам. Поэтому прочность облицовочного слоя и надежность крепления теплоизоляции к стенкам играет важную роль.
Нюансы теплоизоляции смотровых люков
Смотровые люки в емкостях являются областью особого внимания проектировщиков.
Неправильно устроенная теплоизоляция люка может стать источником переохлаждения или перегрева всего резервуара. Кроме того, теплоизоляция не должна мешать открывать и закрывать люк. Саму крышку покрывают напыляемым материалом, а зазор между нею и основной теплоизоляцией закрывают легкосъемной панелью.
Если же смотровой люк используется постоянно, над ним предусматривают дополнительную конструкцию, играющую роль теплового тамбура.
pechiexpert.ru

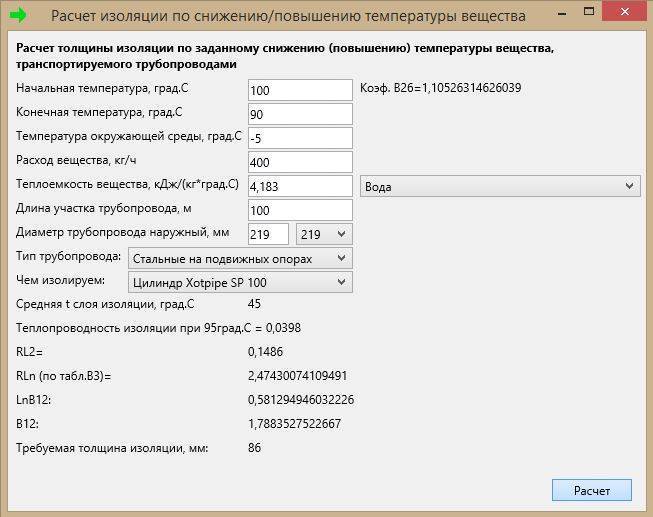

PAROC обновил Калькулятор технической изоляции
PAROC продолжает усовершенствовать сервисы, предназначенные для пользования специалистов. Так, обновлён калькулятор технической изоляции, доступный онлайн на официальном русскоязычном сайте компании. Этот функциональный инструмент позволяет быстро и удобно рассчитать необходимую толщину изоляции, объём требуемых материалов и сформировать техно-монтажную ведомость.
Пользователи калькулятора уже оценили отличную возможность подбора толщин технической изоляции PAROC для различных видов поверхностей (труб, резервуаров, плоских поверхностей). Все расчёты выполняются в соответствии с СП 61.13330.2012 Тепловая изоляция оборудования и трубопроводов (актуализированная редакция СНиП 41-03-2003).
PAROC, одним из приоритетов которого является инновационное развитие, не изменяет себе и в случае разработок таких вспомогательных инструментов: программа является первой доступной бесплатной версией калькулятора, производящей расчёты по СП61.13330.2012 с возможностью работы как со стационарных компьютеров, так и с мобильных устройств на базе IOS и Android.
Калькулятор позволяет произвести расчёты сразу на несколько изолируемых объектов и сформировать общую техно-монтажную ведомость, ведомость расхода материалов, а так же протокол пошагового расчёта. Расчёт необходимого количества материалов производится по нормам Государственных элементных сметных норм на строительные работы ГЭСН-2001-26 «Теплоизоляционные работы». Есть возможность расчёта по соблюдению норм плотности теплового потока, заданному снижению (повышению) температуры вещества, соблюдению требований безопасности, предотвращению конденсации влаги на поверхности изолируемого объекта, предотвращению замерзания вещества, а так же ручной расчёт для возможности подбора комбинированных решений.
Калькулятор учитывает и географический фактор: при расчётах также учитывается, в каком регионе России будет использоваться продукция PAROC. Исходя из этого, подобрать техническую изоляцию можно для Европейской территории РФ, Урала, Западной и Восточной Сибири, Дальнего Востока и регионов Крайнего Севера.
Теплоизоляционные полуцилиндры и сегменты Пеноплэкс
Описание
Теплоизоляционные сегменты ПЕНОПЛЭКС® — это надежный, прочный и долговечный материал, специально разработанный для теплоизоляции трубопроводов, газо-нефтепроводов, в том числе в условиях Крайнего Севера. Основным назначением теплоизоляции трубопроводов является обеспечение максимальной безопасности, эксплуатационной эффективности и надежности, снижение интенсивности теплового взаимодействия между транспортируемым веществом (нефтью, газом) и окружающей средой.
Теплоизоляционные сегменты ПЕНОПЛЭКС® отличаются низким коэффициентом теплопроводности, минимальным водопоглощением, продолжительным сроком эксплуатации. Экструзионный пенополистирол ПЕНОПЛЭКС® — экологически чистый материал, по природе химически инертный, не подвержен гниению. Изделия из пенополистирола ПЕНОПЛЭКС® обладают достаточно высокой химической стойкостью по отношению к большинству используемых в строительстве материалов и веществ: битумным смесям, извести, цементу, не содержащим растворителей клеям, краскам, кислотам и щелочам.
Выпускаются сегменты из экструзионного пенополистирола ПЕНОПЛЭКС® плотностью 35 и 45.
Характеристики
Наименование показателя |
Значение для изделий марки 35 |
Значение для изделий марки 45 |
---|---|---|
Средняя плотность, кг/м3 | От 33 до 38 | Св. 38 до 45 |
Прочность на сжатие при 10% деформации, МПа, не менее | 0,25 | 0,5 |
Водопоглощение за 24 часа, % по объему, не более | 0,4 | 0,2 |
Теплопроводность при (25+5) °С, Вт/(м °С), не более | 0,030 | 0,030 |
Коэффициент паропроницаемости, мг/(м ч Па) | 0,005 | 0,005 |
Температура применения, °С | от -60 до 75* | от -60 до 75* |
Группа горючести** | Г3 | Г4 |
Группа воспламеняемости** | В2 | В3 |
Группа дымообразующей способности** | Д3 | Д3 |
Группа токсичности продуктов горения | T3 | T4 |
* — возможно применение при температуре до 115ºС при устройстве промежуточного предохранительного слоя из температуростойких волокнистых материалов.
**- группа горючести– по ГОСТ 30244-94; группа по воспламеняемости – по ГОСТ 30402-96; группа дымообразующей способности – по ГОСТ 12.1.044-89.
Сегменты и полуцилиндры производятся по ТУ 5767-003-54349294-2013
Области применения
Теплоизоляционные сегменты ПЕНОПЛЭКС® применяются для теплоизоляции трубопроводов наружным диаметром 57÷1420 мм с температурой транспортируемых веществ от минус 60°С до 75°С, расположенных на открытом воздухе, в помещении, непроходных каналах, а также прокладываемых бесканальным способом, в том числе в районах с вечномерзлыми грунтами.
Допускается применение изделий для теплоизоляции технологических трубопроводов и трубопроводов надземной прокладки с температурой до плюс 115°С с устройством промежуточного (внутреннего) предохранительного слоя из волокнистых температуростойких материалов. Температура на границе внутреннего предохранительного слоя и наружного теплоизоляционного слоя из полуцилиндров или сегментов ПЕНОПЛЭКС® не должна превышать 75°С.
Сегменты ПЕНОПЛЭКС® марки 35 рекомендуется применять для теплоизоляции трубопроводов, прокладываемых любым способом, кроме бесканального.
При бесканальной прокладке трубопроводов в грунте, где требуется высокая прочность теплоизоляционного материала на сжатие, рекомендуется использовать изделия марки 45.
Трубопроводы подземной бесканальной прокладки, теплоизолируемые изделиями ПЕНОПЛЭКС®, должны иметь надежное антикоррозионное покрытие в соответствии с действующей нормативной документацией.
Сегменты ПЕНОПЛЭКС® в конструкциях трубопроводов, расположенных на открытом воздухе, должны быть защищены от воздействия ультра-фиолетового излучения покровным слоем.
Размеры
Диаметр трубопровода |
Внутренний диаметр |
Длина |
Толщина |
---|---|---|---|
57 | 60 | 2400 | 30,40 |
76 | 80 | 2400 | 30,40 |
89 | 95 | 2400 | 40,50 |
108 | 115 | 2400 | 40,50 |
133 | 140 | 2400 | 40,50 |
159 | 165 | 2400 | 40,50 |
219 | 225 | 2400 | 40,50 |
273 | 280 | 2400 | 50,60 |
325 | 330 | 2400 | 50,60 |
426 | 435 | 2400 | 50,60,80 |
529 | 540 | 2400 | 50,60,80 |
630 | 640 | 2400 | 50,60,80 |
720 | 730 | 2400 | 50,60,80 |
820 | 830 | 2400 | 50,60,80 |
920 | 930 | 2400 | 50,60,80 |
1020 | 1030 | 2400 | 60,80,100 |
1220 | 1230 | 2400 | 60,80,100 |
1420 | 1430 | 2400 | 60,80,100 |
ППУ для теплоизоляции трубопроводов: расчет расхода ППУ и технология напыления
В чем преимущества утепления труб ППУ, как рассчитать необходимое количество материала, а также как его напылять на поверхность — читайте в статье.
Зачем утеплять трубопроводы
Теплоизоляция трубопроводов — функциональная часть эксплуатации теплотрасс, по которым в дома, на фабрики и сооружения поступает тепло в виде воды, пара, газа, нефти. Если трубы не утеплить, потеря энергии может составить до 35 %. К тому же металл подвержен коррозии, действию грибка, плесени, агрессивных сред. Теплоизоляция трубопроводов отопления ППУ необходима: пенополиуретан хорошо удерживает тепло за счет низкого коэффициента теплопроводности, не пропускает воду, напыляется единым неразрывным слоем. Безвоздушные установки высокого и низкого давления позволяют в течение одного дня напылить ППУ на площадь в 500 м2.
Раньше теплотрассы утепляли минеральной ватой, пенополистиролом (подробнее о технологиях можно прочитать в статье). Но минвата впитывает влагу, которая впоследствии снижает способность удерживать тепло. Пенополистирол подвержен горению, выделяет едкий токсичный запах, неудобен при монтаже.
Плюсы и минусы использования ППУ для теплоизоляции трубопроводов
При выборе теплоизоляционных материалов обращают внимание на коэффициент теплопроводности, способность впитывать влагу, класс горючести, экологичность. Например, чем выше коэффициент теплопроводности, тем толще должен быть слой утеплителя. У пенополиуретана он варьируется от 0,022 Вт/м·К до 0,026 Вт/м·К, у минваты — 0,051 Вт/м·К, у кирпича — 0,45 Вт/м·К. Слой минваты должен быть в два раза толще, чем слой ППУ для утепления объекта. Кирпича потребуется в 10 раз больше, чем пенополиуретана. Толщина влияет на скорость монтажа и расход материала.
Преимущества теплоизоляции трубопроводов напылением ППУ
- Высокая адгезия: возможность напылять материал на поверхность любой формы.
- Гомогенность: пенополиуретан проникает во все поры и трещины, не образует зазоров.
- Низкий коэффициент теплопроводности: от 0,022 Вт/м·К до 0,026 Вт/м·К.
- Срок службы: более 30 лет.
- Низкий класс горючести: не поддерживает горение, не разрушается от воздействия огня.
- Устойчивость к грибку, плесени, микроорганизмам.
- Температурная гибкость: эксплуатация пенополиуретана возможна в диапазоне от -100 до +100 °С.
Недостатки теплоизоляции трубопроводов пенополиуретаном
- Подготовительный этап перед напылением: компоненты нужно разогреть, смешать, работать только при помощи специальных установок.
- Возможен перерасход материала из-за особенностей геометрии трубы: ширина факела при напылении больше, чем диаметр конструкции.
- Утеплитель нельзя напылять на холодные поверхности. Это приводит к замедлению химической реакции.
Требования к напыляемым поверхностям
Перед тем как начать работы по напылению теплоизоляции из ППУ на трубопровод, поверхность нужно подготовить. Это повлияет на качество напыляемого слоя, поможет увеличить адгезию к поверхности. Поверхность должна отвечать требованиям СНиП 3.04 01-87. Зимой ППУ тоже можно напылять, но необходимо использовать системы напыления с пометкой «Зимний». Например, СКН-30/141-Г3 (зимний), СКН-40/141-Г3 (зимний), СКН-60/141-Г3 (зимний).
ППУ можно наносить на рубероид, шифер, металл без их демонтажа, но после подготовки поверхности к напылению:
- Трубопровод очистить от пыли, грязи, масел.
- Удалить коррозийные участки.
- Проверить поверхность на однородность, не должно быть отслаивающихся и сломанных частей.
- Обеспечить температуру воздуха и поверхности в рабочей зоне не менее +10 °С при работе с летними системами и -10 °С при работе с зимними системами напыления.
- Проверить влажность поверхности. Она должна быть сухой.
Расчет расхода ППУ для теплоизоляции труб
На толщину теплоизоляции трубопроводов из ППУ влияют два фактора:- плотность материала,
- требуемое сопротивление теплопередачи.
Чтобы рассчитать необходимое количество сырья, нужно знать плотность конечного продукта и его объем.
Формула для расчета теплоизоляции ППУ для трубопроводов состоит из двух частей: сначала нужно найти объем слоя, затем его массу.
Чтобы рассчитать объем напыления для трубы радиусом 100 мм при толщине утеплителя 20 мм и длинной 1 м, воспользуемся формулой:
V=S×t,
где S— площадь поверхности цилиндра, t — толщина теплоизоляции 20 мм.
Формула для вычисления S:
S=πR2H,
где H — длина,R — величина радиуса, R = 0,1 м.
Получаем: 3,14×1×(0,1)2= 0,0314 м3.
Далее вычисляем V: 0,0314×20 = 0,628 м3.
Для расчета массы подойдет следующая формула:
M=p×V,
где p — плотность, а V — объем.
При плотности «Химтраст СКН–60 Г2» 65 кг/м3 получаем:
0,628×65 = 40,82 кг/м. п., где м.п. — метр погонный.
Часто в работе к полученной массе прибавляют еще 10 %, чтобы нивелировать погрешность в расчетах.
Технология напыления ППУ для теплоизоляции трубопровода
Перед напылением компоненты подогреть: компонент А до +30 °С, Б — до +40…+50 °С. Полиольный компонент А перемешать в течение 10–15 минут. Компонент Б перемешивать не нужно, если температура в месте его хранения не ниже +15 °С.
После подготовки поверхности на установке низкого или высокого давления нужно задать толщину покрытия. Она должна быть не более 25 мм за один проход. Чем меньше слоев при утеплении, тем выше характеристики пены. Если напыление проводить на холодные поверхности, формирование первого слоя занимает больше времени.
Для определения оптимальной технологии теплоизоляции трубопроводов ППУ нужно провести пробное напыление. Для этого обработать небольшой участок. После 10 минут от начала реакции образец проверить на наличие пузырей, разрывов и кратеров.
В процессе работы следить за уровнем давления в шлангах, исправностью терморегуляторов, чистотой фильтров. Шланги должны быть ровными, без перегибов.
Напылять ППУ лучше с расстояния одного метра от поверхности. Распылитель должен находиться перпендикулярно поверхности. Работать без рывков и перерывов. За один проход можно обработать 10 метров поверхности. Спустя 5–30 минут после нанесения первого слоя приступать к напылению следующего.
При утеплении теплотрасс также используют изделия из ППУ — скорлупы. Материал заливают в пресс-форму, чтобы получить цилиндры из пенополиуретана, которые затем надевают на трубы. Их закрепляют металлическими жгутами и полиуретановым клеем.
Смотрите на видео процесс производства ППУ скорлуп.
Недостаток такого метода во временных затратах. Для изготовления скорлуп нужно организовать целое производство. Подробнее об этом можно почитать здесь.
Вывод
Теплоизоляция трубопроводов напылением ППУ позволяет защитить металл от коррозии, износа, а также сократить теплопотери на более чем 30 %. Компания «Химтраст» производит и продает целую линейку компонентов ППУ для теплоизоляции нефте- и газопроводов, теплотрасс и других промышленных корпусов. Все продукты прошли испытания и готовы к напылению. «Химтраст СКН-60 Г3» подходит для бесшовного утепления газопроводов и объектов гражданского строительства. «Химтраст СКН-40/141 Г3» используют для защиты от холода трубопроводов, кровель и фундаментов.
Доставка продуктов «Химтраст» возможна по России и странам СНГ. Предоставляем скидку при заказе от 1 тонны в интернет-магазине.
Расчет толщины изоляции для труб »Мир трубопроводной техники
Когда жидкость проходит через трубу, она теряет тепло в окружающую атмосферу, если ее температура выше, чем температура окружающего воздуха. Если температура трубы ниже температуры окружающего воздуха, она получает от нее тепло. Поскольку трубы обычно изготавливаются из таких металлов, как сталь, медь и т. Д., Которые очень хорошо проводят тепло, потери тепла будут значительными и очень дорогостоящими. Поэтому важно обеспечить покрытие из материала, который очень плохо проводит тепло, например из минеральной ваты, конопли и т. Д.
Общий объем передаваемого тепла (Q) от трубы через такой изоляционный материал зависит от следующих факторов:
- N : Длина трубы.
- Tp : рабочая температура жидкости внутри трубы.
- Ti : Максимально допустимая температура на внешней поверхности изоляции. Обычно 50 ° C.
- Rp : Радиус трубы.
- Ri : Радиус изоляции.
- k : Теплопроводность изоляционного материала.
Формула для стационарной теплопередачи через изоляционный материал, обернутый вокруг трубы, выглядит следующим образом:
Приведенное выше уравнение получено из уравнения Фурье для теплопроводности, для стационарной теплопередачи при радиальной теплопроводности через полый цилиндр.
Пример расчета
Предположим, у нас есть труба диаметром 12 дюймов, по которой течет горячее масло с температурой 200 ° C. Максимально допустимая температура изоляции на внешней стене составляет 50 ° C.Допустимые потери тепла на метр трубы — 80 Вт / м. Используемая изоляция — это стеклянная минеральная вата с теплопроводностью для этого диапазона температур 0,035 Вт / мК. Теперь осталось определить необходимую толщину изоляции.
Теплопроводность выражается в Ваттах на метр на Кельвин (Вт / мК), что по сути совпадает с Ваттами на метр на градус Цельсия (Вт / мКл). аналогично инкрементному изменению в градусах Цельсия.)
В приведенной выше формуле Q — общие тепловые потери, а N — длина трубы. Таким образом, Q / N становится допустимой потерей тепла на метр трубы, которая составляет 80 Вт / м.
Q / N = 80 Вт / м.
Диаметр трубы 12 дюймов, следовательно, радиус 6 дюймов.
Радиус в метрах: (6 ″ X 25,4) / 1000 = 0,1524 метра.
Итак:
80 = 2π × 0,035 × (200-50) ÷ ln (Ri / 0,1524)
ln (Ri / 0,1524) = 2π × 0,035 × (200-50) / 80 = 0,4123
Следовательно, Ri = Rp × e 0.4123
Ri = 0,1524 × 1,5103 = 0,2302 м
Следовательно, толщина изоляции = Ri — Rp = 0,2302 — 0,1524 = 0,0777
Толщина изоляции = 77,7 мм
Необходимо учитывать дополнительный запас по толщине изоляции, поскольку иногда она может проводить теплопередачу через изоляцию может стать выше конвективной теплопередачи из-за попадания воздуха на внешнюю стену изоляции. В этом случае температура внешней поверхности изоляции может увеличиться более чем до 50 ° C. Цель этого примера задачи — продемонстрировать расчеты радиальной теплопроводности, а практические расчеты толщины изоляции также требуют учета конвективной теплопередачи на внешней стороне изоляционной стены.
Как это:
Нравится Загрузка …
Толщина изоляции — обзор
2.
1.1 Изоляция и тепловые мостыПри разработке стратегии изоляции пассивных зданий следует учитывать несколько моментов. В первую очередь изоляция должна быть сплошной. Везде, где происходит нарушение целостности или уменьшение толщины изоляции или рабочих характеристик, присутствует тепловой мост и связанный с ним потенциальный риск долговечности. Предпочтительны стратегии изоляции, обеспечивающие непрерывность во времени.Дизайнеры могут использовать любой изоляционный материал, если он стабилен и соблюдается требуемое термическое сопротивление для климата. Не рекомендуется использовать изоляционные материалы с неплотным заполнением, которые будут оседать в полости и создавать пустоты. Постепенное осаждение материалов, таких как стекловолокно и целлюлоза, можно уменьшить, набив их в полости с высокой плотностью. Часто требуемые более высокие значения R подталкивают дизайнера к такому подходу.
Также важно учитывать реальную стоимость энергии или стоимость жизненного цикла изоляционных материалов, в частности, глобальное потепление и озоноразрушающий потенциал агентов, используемых в самой изоляции или в процессе производства. Если производство изоляционного продукта приводит к большему количеству выбросов, чем установленная изоляция устраняет снижение эксплуатационной EUI здания, это фактически приводит к углеродным затратам, а не к углеродной экономии. Пассивные здания стремятся избежать этой ситуации. Рекомендуется как можно больше использовать материалы с низким содержанием энергии, а также ограничить применение материалов, в которых используются пенообразователи с высоким потенциалом глобального потепления (GWP). В то время как расположение производственных объектов в том же регионе, что и проектная площадка, приведет к уменьшению масштабов воздействия и, как правило, к снижению затрат на доставку и увеличению доступности и поддержки, местные материалы не являются обязательными для пассивных зданий.Поскольку пассивные здания, особенно дома на одну семью, могут иметь несколько более высокую первоначальную стоимость, чем их эквивалент, спроектированный традиционным способом, подход к стратегии изоляции с концепцией «обычного ведения дел» может уменьшить эту разницу первоначальных затрат. В этом отношении рекомендуется проектировать сборки с общедоступными и доступными на местном уровне изоляционными материалами.
Строительный тепловой мост возникает там, где имеется разрыв или снижение изоляционных характеристик, проникновение более проводящего материала через изоляционный слой или пересечение, где структурные требования приводят к одному из вышеперечисленных.Тепловые мостики могут возникать вдоль линейной длины или, в случае токопроводящих крепежных элементов, проникающих через изолирующий слой, в виде повторяющейся точки. Электропроводность линейного теплового моста упоминается как «значение psi», а проводимость точечного теплового моста упоминается как «значение chi». Тепловой мост определяется величиной потерь тепла, которые он вызывает. Если он вызывает <0,01 (Вт / мК) или 0,006 (БТЕ / ч фут ° F), то он больше не считается тепловым мостом.
Тепловой мост проводит энергию за счет потерь или усиления передачи из-за температурного градиента между внутренней и внешней частью конструкции. Чем больше температурный градиент, тем большее влияние тепловой мост окажет на общий энергетический баланс пассивного здания. Отсюда следует, что на здание в данном месте с более высоким уровнем изоляции и, следовательно, на более выраженный температурный градиент между внутренней и внешней частью, тепловой мост будет сильнее, чем на здание в том же месте с меньшей изоляцией и, следовательно, меньшего размера. температурный градиент.
Разница в температурном градиенте между внутренней и внешней частью конструкции связана не только с изоляцией, но и напрямую связана с климатом / местоположением проекта.Тепловой мост в хорошо изолированном здании в климате с преобладанием тепла будет иметь гораздо большее влияние на энергетический баланс пассивного здания, чем такой же тепловой мост на идентично изолированном здании в климате с преобладанием охлаждения. Потери при передаче из-за тепловых мостов в климате с преобладанием тепла рассчитываются путем умножения значений psi и chi на градусо-дни нагрева. Чем больше градусо-дней нагрева, тем больше потери.
В климате с преобладанием охлаждения могут быть нулевые градусо-дни нагрева, таким образом, нулевые потери при передаче из-за теплового моста, вместо этого потери энергии из-за прироста передаваемого тепла рассчитываются путем умножения значений psi и chi на градусо-дни охлаждения.Однако разница температур между высокой наружной температурой, скажем, 37,8 ° C (100 ° F), и температурой сезона охлаждения в помещении пассивного здания, равной 25 ° C (77 ° F), как правило, меньше, чем перепады между зимним минимумом -12,2. ° C (-10 ° F), например, и температуре в помещении пассивного здания 20 ° C (68 ° F) в отопительный сезон.
Мосты холода часто встречаются там, где оконная рама встречается со стеной или где оконное остекление соединяется с рамой. Кроме того, внешняя стена в пересекающейся плите перекрытия, пристроенный балкон или консольный пол, или фундамент или опорная балка являются другими распространенными пересечениями, на которых могут возникать тепловые мосты.
Есть три основные причины, по которым следует избегать тепловых мостов в пассивных зданиях. Во-первых, как обсуждалось выше, потери или выигрыш при передаче из-за тепловых мостов увеличивают энергию, необходимую для обогрева или охлаждения здания до комфортной температуры. Во-вторых, можно избежать дискомфорта из-за низкой температуры внутренней поверхности, холодных точек и конвекционных потоков или сквозняков, которые могут возникнуть в результате этих холодных точек. Третья причина уменьшения количества тепловых мостов — это устранение любых потенциальных проблем с долговечностью, которые могут возникнуть в результате конденсации, возникающей на холодной внутренней поверхности.Эти проблемы могут включать гниение древесины, плесень, коррозию или повреждение от замерзания / оттаивания.
Тепловые мосты моделируются с помощью одной из нескольких автономных программ. К ним относятся LBNL THERM, HTflux, Flixoframe и HEAT2. Файл изображения детали импортируется или используется в качестве подложки, при этом назначаются свойства материала и граничные условия, а также моделируется тепловой поток. Результаты моделирования используются для дальнейших вычислений, чтобы получить значение psi или chi. Значение psi умножается на линейную длину возникновения теплового моста, а значение chi умножается на количество его появлений.Затем эти значения умножаются на градусо-дни нагрева или градусо-дни для определения дополнительной годовой потребности в тепле или годовой потребности в охлаждении из-за тепловых мостов. Чтобы определить дополнительную пиковую тепловую нагрузку или пиковую охлаждающую нагрузку из-за тепловых мостов, значения фунтов на квадратный дюйм и связанные с ними длины и значения хи и связанные с ними величины умножаются на Дельта Т или разность между желаемой температурой в помещении и средним значением температуры наружного воздуха за 24 часа в худшем случае. температура для отопительного и холодного сезона соответственно.
Проверка окупаемости механической изоляции для запрашивающего бюджета
Эта статья написана Брайаном Бэнноном, совладельцем Thermaxx Jackets.
Механическая изоляция используется, поскольку в трубопроводах используются материалы при температуре выше или ниже температуры окружающей среды, через которую проходит труба. По мере того, как индустриальная эра приближалась к эре технологий, при новом строительстве и ремонте требовалось изолировать трубы для пара, горячей воды, охлажденной воды и холодной воды.С годами стандарты были ужесточены, а эффективность материалов повысилась. Приведенные ниже технические характеристики представляют собой подробную матрицу, в которой указывается фактическая требуемая толщина изоляции трубы в зависимости от ее размера и температуры. Многие механические подрядчики просто устанавливают изоляцию, как указано, не зная конечной эффективности или воздействия на окружающее пространство, которое будет иметь изоляция. К сожалению, у теплоизоляции труб будет все меньше возможностей. Для примера:
Горизонтальная труба 6 дюймов, работающая при 300 f (игольчатое стекловолокно при температуре окружающей среды 80 f )
Толщина изоляции | Температура касания | Тепловые потери (БТЕ / ч / фут ^ 2) | КПД | Цена за LF (установлен) |
Нет | 300 | 596. 5 | 0,00 | 0,00 руб. |
1 дюйм | 111,2 | 54,44 | 88,12 | 7,00 $ |
2 дюйма | 95,9 | 24,9 | 93,23 | 12,00 $ |
2.5 дюймов | 92,8 | 19,42 | 94,23 | 17,00 $ |
3 дюйма | 90,6 | 15,76 | 94. 91 | $ 20,00 |
В какой-то момент снижение тепловых потерь не оправдывает дополнительных затрат на слой изоляции. В приведенном выше примере 2 дюйма — это правильное количество изоляции.1 дюйм было просто недостаточно, а 3 дюйма было немного излишним.
Во время строительства и ремонта на стройплощадках полно специалистов-механиков. Бригадиры-механики, инженеры, сантехники и контролеры проводят ежедневные проверки. Когда Сертификат о занятости здания получен и владелец здания берет на себя строительные работы, гарантия истекает и начинается износ. Изоляция трубы начинает исчезать.
Понятно, изоляция труб обычно не является первым делом в списке ремонта.Обслуживание зданий сосредоточено на предоставлении услуг их клиентам, жильцам здания. Очень редко житель здания просит изоляцию труб в механических помещениях.
По мере того, как здание созревает, создаются бюджеты, и команды обслуживания должны работать с историческими бюджетами. Эти бюджеты обычно продлеваются ежегодно, и дополнительные расходы становятся больше предметом переговоров, чем данностью. Любой запрашивающий бюджет скажет вам, что резервное копирование и информация являются ключом к этим переговорам.Наличие документации о долгосрочной экономии или увеличении доходов упростит финансирование, чем недокументированный запрос.
Последнее программное обеспечение, предоставленное Национальной ассоциацией изоляционных материалов, теперь дает более ясное представление об этой экономии. Подрядчики и инженеры по механической изоляции могут выполнить расчет экономии с помощью этой компьютерной программы 3E Plus ® для определения толщины изоляции. Этот мощный инструмент требует ряда вводных данных: температуры трубы, типа трубы, толщины изоляции и т. Д.Результат аналогичен приведенному выше графику, который дает экономию БТЕ и новую температуру касания внешней стороны изоляции трубы.
Запрашивающие бюджет и оценщики энергии теперь могут прогнозировать экономию будущих проектов изоляции. Таблицу прогнозов затем можно отправить для финансирования или составления бюджета. В этом процессе отсутствуют измерения и проверка. После завершения работы не существует простого способа проверить успех проекта или подтвердить прогнозируемую экономию.Иногда это затрудняет запрос на дополнительное финансирование из-за отсутствия проверки.
Новая технология Smart Insulation теперь переносит информацию о сбережениях в цифровом виде в облако. Smart Insulation, который содержит датчики температуры (высокотемпературные термопары), отправляет эту информацию по беспроводной сети в Интернет. Интеллектуальные датчики размещаются поверх изоляции трубы в разных местах. Эти номера мест различаются и зависят от температуры трубы, размера трубы и размера рабочей зоны.Каждые полчаса снимаются показания температуры под изоляцией и температуры окружающей среды, которые отправляются в сеть. Датчики питаются от двух батареек AA. Срок службы батарейки датчиков составляет 3+ года. Когда датчики или узлы просыпаются и измеряют температуру, информация отправляется на шлюз, который подключен к домашней электросети 110 В. Затем шлюз передает информацию в оперативный режим, используя сигнал сотовой связи, беспроводное или Ethernet-соединение.
Серверыполучают эту информацию и рассчитывают фактическую экономию БТЕ на основе часов работы, температуры и изменения температуры окружающей среды.Эти расчеты производятся ежедневно, и отчет об экономии энергии отправляется владельцу здания по электронной почте, в котором указывается, сколько именно экономит изоляция труб. Экономия БТЕ переводится в доллары, если указаны затраты на ММБТЕ. Эту информацию можно просмотреть на панели управления или отправить по электронной почте в указанное время дня, недели или месяца.
В приведенном выше образце отчета владелец здания изолировал 174 фута 2 6-дюймовой изоляции трубы, которая имела среднюю температуру процесса 308 f и температуру прикосновения к изоляции 108 f .Исходя из стоимости MMBTU в 20,30 долларов, клиент сэкономил 1 471,36 доллара в первый месяц.
Запрашивающие бюджет теперь могут подавать подтверждение экономии проекта изоляции для обоснования проекта и будущих запросов на финансирование.
Стандартная практика для оценки тепловыделения или потерь и температуры поверхности изолированных плоских, цилиндрических и сферических систем с использованием компьютерных программ
Лицензионное соглашение ASTM
ВАЖНО — ВНИМАТЕЛЬНО ПРОЧИТАЙТЕ ДАННЫЕ УСЛОВИЯ ПЕРЕД ИСПОЛЬЗОВАНИЕМ ДАННОГО ПРОДУКТА ASTM.
Приобретая подписку и нажимая на это соглашение, вы вступаете в
контракт и подтверждаете, что вы прочитали это Лицензионное соглашение, что вы понимаете
и соглашаетесь соблюдать его условия. Если вы не согласны с условиями настоящего Лицензионного соглашения,
незамедлительно закройте эту страницу, не вводя продукт ASTM.
1. Право собственности:
Этот продукт защищен авторским правом как
компиляция и как отдельные стандарты, статьи и / или документы («Документы») ASTM
(«ASTM»), 100 Barr Harbor Drive, West Conshohocken, PA 19428-2959 USA, за исключением случаев, когда
прямо указано в тексте отдельных Документов. Все права защищены. Ты
(Лицензиат) не имеет права собственности или других прав на Продукт ASTM или Документы.Это не распродажа; все права, титул и интерес к продукту или документам ASTM
(как в электронном файле, так и на бумажном носителе) принадлежат ASTM. Вы не можете удалить или скрыть
уведомление об авторских правах или другое уведомление, содержащееся в продукте или документах ASTM.
2. Определения.
A. Типы лицензиатов:
(i) Индивидуальный пользователь:
отдельный уникальный компьютер с индивидуальным IP-адресом;
(ii) Один объект:
одно географическое положение или несколько
сайты в пределах одного города, которые являются частью единой организационной единицы, управляемой централизованно;
например, разные кампусы одного и того же университета в одном городе управляются централизованно.
(iii) Multi-Site:
организация или компания с
независимо управляемые несколько населенных пунктов в одном городе; или организация или
компания, расположенная более чем в одном городе, штате или стране, с центральной администрацией для всех местоположений.
B. Авторизованные пользователи:
любое физическое лицо, подписавшееся
к этому продукту; если лицензия сайта, также включает зарегистрированных студентов, преподавателей или сотрудников,
или сотрудником Лицензиата на Единственном или Многократном сайте.
3. Ограниченная лицензия.
ASTM предоставляет Лицензиату ограниченное,
отзывная, неисключительная, непередаваемая лицензия на доступ посредством одного или нескольких
авторизованные IP-адреса и в соответствии с условиями настоящего Соглашения для использования
разрешенный и описанный ниже, каждый Продукт ASTM, на который подписан Лицензиат.
А.Конкретные лицензии:
(i) Индивидуальный пользователь:
(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;
(b) право скачивать, хранить или распечатывать единичные копии отдельных Документов или частей таких Документов исключительно для личного использования Лицензиатом. То есть Лицензиат может получить доступ к электронному файлу Документа (или его части) и загрузить его. Документа) для временного хранения на одном компьютере с целью просмотра и / или печать одной копии Документа для индивидуального использования.Ни электронный файл, ни единственная бумажная копия может быть воспроизведена в любом случае. Кроме того, электронная файл не может быть распространен где-либо еще через компьютерные сети или иным образом. Это электронный файл нельзя отправить по электронной почте, загрузить на диск, скопировать на другой жесткий диск или в противном случае поделился. Распечатка единственной бумажной копии может быть передана другим лицам только для их внутреннее использование в вашей организации; это не может быть скопировано.Отдельный документ загружен не могут быть проданы или перепроданы, сданы в аренду, сданы внаем или сублицензированы.
(ii) Лицензии для одного и нескольких сайтов:
(a) право просматривать, искать, извлекать, отображать и просматривать Продукт;
(b) право скачивать, хранить или распечатывать единичные копии отдельных Документов или их частей для личного пользования Авторизованного пользователя. использовать и передавать такие копии другим Авторизованным пользователям Лицензиата в компьютерной сети Лицензиата;
(c) , если образовательное учреждение, Лицензиат имеет право предоставить печатные копии отдельных Документов для отдельных студентов (Авторизованных пользователей) в классе в месте нахождения Лицензиата;
(d) право показывать, скачивать и распространять бумажные копии Документов для обучения Авторизованных пользователей или групп Авторизованных пользователей.
(e) Лицензиат выполнит всю необходимую аутентификацию и процессы проверки, чтобы гарантировать, что только авторизованные пользователи могут получить доступ к продукту ASTM.
(f) Лицензиат предоставит ASTM список авторизованных IP-адреса (числовые IP-адреса домена) и, если несколько сайтов, список авторизованных сайтов.
Б.Запрещенное использование.
(i) Эта Лицензия описывает все разрешенные виды использования. Любой другой использование запрещено, является нарушением настоящего Соглашения и может привести к немедленному прекращению действия настоящей Лицензии.
(ii) Авторизованный пользователь не может производить этот Продукт, или Документы, доступные любому, кроме другого Авторизованного пользователя, по ссылке в Интернете, или разрешив доступ через свой терминал или компьютер; или другими подобными или отличными способами или договоренностями.
(iii) В частности, никто не имеет права передавать, копировать, или распространять какой-либо Документ любым способом и для любых целей, кроме описанных в Разделе 3 настоящей Лицензии без предварительного письменного разрешения ASTM. Особенно, за исключением случаев, описанных в Разделе 3, никто не может без предварительного письменного разрешения ASTM: (а) распространять или пересылать копию (электронную или иную) любой статьи, файла, или материал, полученный из любого Продукта или Документа ASTM; (б) воспроизводить или фотокопировать любые стандарт, статья, файл или материал из любого продукта ASTM; (c) изменять, модифицировать, адаптировать, или переводить любой стандарт, статью, файл или материал, полученный из любого продукта ASTM; (d) включать любой стандарт, статью, файл или материал, полученный из любого продукта ASTM или Документировать в других произведениях или иным образом создавать производные работы на основе любых материалов. полученные из любого Продукта или Документа ASTM; (e) взимать плату за копию (электронную или в противном случае) любого стандарта, статьи, файла или материала, полученного из любого продукта ASTM или Документ, за исключением обычных затрат на печать / копирование, если такое воспроизведение разрешено. в соответствии с разделом 3; или (f) систематически загружать, архивировать или централизованно хранить существенные части стандартов, статей, файлов или материалов, полученных из любого продукта ASTM или Документ.Включение печатных или электронных копий в учебные пакеты или электронные резервы, или для дистанционного обучения, не разрешено данной Лицензией и запрещено без Предварительное письменное разрешение ASTM.
(iv) Лицензиату запрещается использовать Продукт или доступ к Продукт для коммерческих целей, включая, помимо прочего, продажу Документов, материалы, использование Продукта за плату или массовое воспроизведение или распространение Документов в любой форме; Лицензиат также не может взимать с Авторизованных пользователей специальные сборы за использование Продукт выходит за рамки разумных затрат на печать или административные расходы.
C. Уведомление об авторских правах . Все копии материалов из ASTM Продукт должен иметь надлежащее уведомление об авторских правах на название ASTM, как показано на начальной странице. каждого стандарта, статьи, файла или материала. Скрытие, удаление или изменение уведомление об авторских правах не допускается.
4. Обнаружение запрещенного использования.
A. Лицензиат несет ответственность за принятие разумных мер. для предотвращения запрещенного использования и незамедлительно уведомлять ASTM о любых нарушениях авторских прав или запрещенное использование, о котором становится известно Лицензиату. Лицензиат будет сотрудничать с ASTM в расследовании любого такого запрещенного использования и предпримет разумные меры для обеспечения прекращение такой деятельности и предотвращение ее повторения.
B. Лицензиат должен приложить все разумные усилия для защиты Продукт от любого использования, которое не разрешено в соответствии с настоящим Соглашением, и уведомляет ASTM о любом использовании, о котором он узнает или о котором сообщается.
5. Постоянный доступ к продукту.
ASTM оставляет за собой
право прекратить действие настоящей Лицензии после письменного уведомления, если Лицензиат существенно нарушит
условия настоящего Соглашения.Если Лицензиат не оплачивает ASTM лицензию или
при оплате подписки ASTM предоставит Лицензиату 30-дневный период в течение
что исправить такое нарушение. Период исправления существенных нарушений не предусмотрен.
относящиеся к нарушениям Раздела 3 или любому другому нарушению, которое может привести к непоправимому
вред. Если подписка Лицензиата на Продукт ASTM прекращается, дальнейший доступ к
онлайн-база данных будет отклонена.Если Лицензиат или Уполномоченные пользователи существенно нарушат
этой Лицензии или запрещенного использования материала в любом продукте ASTM, ASTM оставляет за собой право
право отказать Лицензиату в любом доступе к Продукту ASTM по собственному усмотрению ASTM.
6. Форматы доставки и услуги.
A. Некоторые продукты ASTM используют стандартный Интернет-формат HTML. ASTM оставляет за собой право изменить такой формат после уведомления Лицензиата за три [3] месяца, хотя ASTM приложит разумные усилия для использования общедоступных форматов. Лицензиат и Авторизованные пользователи несут ответственность за получение за свой счет подходящие подключения к Интернету, веб-браузеры и лицензии на любое необходимое программное обеспечение для просмотра продуктов ASTM.
B. Продукты ASTM также доступны в Adobe Acrobat (PDF) Лицензиату и его Авторизованным пользователям, которые несут полную ответственность за установку и настройку соответствующего программного обеспечения Adobe Acrobat Reader.
C. ASTM приложит разумные усилия для обеспечения доступа в режиме онлайн. доступны на постоянной основе. Доступность будет зависеть от периодической прерывание и простой для обслуживания сервера, установки или тестирования программного обеспечения, загрузка новых файлов и причины, не зависящие от ASTM. ASTM не гарантирует доступ, и не будет нести ответственности за ущерб или возмещение, если Продукт станет временно недоступным, или если доступ становится медленным или неполным из-за процедур резервного копирования системы, Интернет объем трафика, апгрейды, перегрузка запросов к серверам, общие сбои сети или задержки, или любая другая причина, которая может время от времени делать Продукт недоступным для Лицензиата или Авторизованных пользователей Лицензиата.
7. Условия и комиссии.
A. Срок действия настоящего Соглашения составляет _____________ («Срок подписки»). Доступ к продукту предоставляется только на период подписки. Настоящее Соглашение остается в силе. впоследствии на последующие Периоды подписки, если годовая абонентская плата, как таковая, может время от времени меняются, оплачиваются.Лицензиат и / или ASTM имеют право расторгнуть настоящее Соглашение. по окончании Срока подписки путем письменного уведомления не менее чем за 30 дней.
B. Пошлины:
8. Проверка.
ASTM имеет право проверить соответствие
с настоящим Соглашением, за его счет и в любое время в ходе обычной деятельности
часы. Для этого ASTM привлечет независимого консультанта при соблюдении конфиденциальности.
соглашения для проверки использования Лицензиатом Продукции и / или Документов ASTM. Лицензиат соглашается
разрешить доступ к своей информации и компьютерным системам для этой цели. Проверка
состоится после уведомления не менее чем за 15 дней, в обычные рабочие часы и в
способом, который не препятствует необоснованному вмешательству в деятельность Лицензиата.Если
проверка выявляет нелицензионное или запрещенное использование продуктов или документов ASTM,
Лицензиат соглашается возместить ASTM расходы, понесенные при проверке, и возместить
ASTM для любого нелицензионного / запрещенного использования. Запуская эту процедуру, ASTM не отказывается от
любое из его прав на обеспечение соблюдения настоящего Соглашения или защиту своей интеллектуальной собственности путем
любыми другими способами, разрешенными законом. Лицензиат признает и соглашается с тем, что ASTM может включать
определенная идентифицирующая или отслеживающая информация в продуктах ASTM, доступных на Портале.
9. Пароли:
Лицензиат должен немедленно уведомить ASTM
о любом известном или предполагаемом несанкционированном использовании его пароля (паролей), а также о любом известном или подозреваемом
нарушение безопасности, в том числе утеря, кража, несанкционированное раскрытие такого пароля
или любой несанкционированный доступ или использование Продукта ASTM.Лицензиат несет полную ответственность
для сохранения конфиденциальности своего пароля (паролей) и для обеспечения авторизованного
доступ и использование продукта ASTM. Личные учетные записи / пароли не могут быть переданы.
10. Отказ от гарантии:
Если иное не указано в настоящем Соглашении,
все явные или подразумеваемые условия, заявления и гарантии, включая любые подразумеваемые
гарантия товарной пригодности, пригодности для определенной цели или ненарушения прав
отклоняются, за исключением тех случаев, когда эти заявления об ограничении ответственности считаются недействительными.
11. Ограничение ответственности:
В части, не запрещенной законом,
ни при каких обстоятельствах ASTM не несет ответственности за любую потерю, повреждение, потерю данных или за специальные, косвенные,
косвенные или штрафные убытки, независимо от теории ответственности,
возникшие в результате или связанные с использованием Продукции ASTM или загрузкой Документов ASTM.
Ни при каких обстоятельствах ответственность ASTM не будет превышать сумму, уплаченную Лицензиатом в соответствии с настоящим Лицензионным соглашением.
12. Общие.
A. Прекращение действия:
Настоящее Соглашение действует до
прекращено. Лицензиат может прекратить действие настоящего Соглашения в любое время, уничтожив все копии.
(на бумажном носителе, в цифровом формате или на любом носителе) Документов ASTM и прекращение любого доступа к Продукту ASTM.
B. Применимое право, место проведения и юрисдикция:
Настоящее
Соглашение должно толковаться и толковаться в соответствии с законодательством Российской Федерации.
Содружество Пенсильвании.Лицензиат соглашается подчиниться юрисдикции и месту проведения в
суды штата и федеральные суды Пенсильвании по любому спору, который может возникнуть в связи с этим
Соглашение. Лицензиат также соглашается отказаться от любых требований иммунитета, которыми он может обладать.
C. Интеграция:
Настоящее Соглашение является полным соглашением.
между Лицензиатом и ASTM в отношении его предмета. Он заменяет все предыдущие или
одновременные устные или письменные сообщения, предложения, заявления и гарантии
и имеет преимущественную силу над любыми противоречащими или дополнительными условиями любого предложения, заказа, подтверждения,
или иное общение между сторонами, касающееся его предмета в течение срока
настоящего Соглашения.Никакие изменения настоящего Соглашения не будут иметь обязательной силы, кроме как в письменной форме.
и подписано уполномоченным представителем каждой стороны.
D. Назначение:
Лицензиат не имеет права уступать или передавать
свои права по настоящему Соглашению без предварительного письменного разрешения ASTM.
E. Налоги.
Лицензиат должен платить все применимые налоги,
кроме налогов на чистую прибыль ASTM, возникающую в результате использования Лицензиатом Продукта ASTM
и / или права, предоставленные по настоящему Соглашению.
AQUATHERM И ИЗОЛЯЦИЯ ТРУБ — Aquatherm
25 октября 2012 г.
Труба Aquatherm имеет высокий показатель термического сопротивления, что обеспечивает естественную изоляцию трубы. Многие предполагали, что при таком высоком уровне термического сопротивления трубы Aquatherm можно устанавливать во многих случаях без теплоизоляции. Хотя в некоторых случаях это действительно может быть правдой, в большинстве случаев и в соответствии с местными и национальными энергетическими нормами, может потребоваться установка теплоизоляции.
В следующей таблице указано, где может потребоваться теплоизоляция.
Состояние | Теплоизоляция Требуется (коммерческий) | Теплоизоляция Требуется (Жилой) | Изоляция фитингов Рекомендуемая | |
---|---|---|---|---|
Холодная вода для бытовых нужд | № | № | № | Примечание 1 |
Горячая вода для бытовых нужд и Циркуляционная горячая вода | Есть | № | № | Примечание 2 |
Отопление и возврат горячей воды | Есть | Есть | № | Примечание 2 |
Вода охлажденная, выше | Есть | Есть | Есть | Примечание 3 |
Охлажденная вода ниже класса | № | № | № | Примечание 4 |
Примечание 1 — Нет экономии энергии за счет изоляции бытовой холодной воды, и опыт Aquatherm во всем мире показывает, что Green Pipe не имеет проблем с конденсацией в этом приложении. Обратите внимание, что в некоторых юрисдикциях может потребоваться установка изоляции на трубопроводах бытовой холодной воды.
Примечание 2 — Когда основные нагревательные участки чрезмерно изолированы, чтобы обозначить требуемую толщину фитингов 4 ”и ниже, экономия на тепловых потерях обычно компенсирует небольшую потерю тепла от неизолированных фитингов. Для этого подхода может потребоваться одобрение местных органов управления кодексом.
Примечание 3 — При неконтролируемой влажности трубы охлажденной воды могут потеть. Поскольку большинство зданий проходят период запуска, когда охлажденная вода работает, прежде чем влажность в помещении становится контролируемой, мы обычно рекомендуем изолировать арматуру для охлажденной воды.
Примечание 4 — Трубопроводы охлажденной воды Aquatherm могут быть заглублены прямо в землю. Нормы не требуют изолирования прямых подземных трубопроводов охлажденной воды. ASHRAE 90. 1 и IECC регулируют требуемую толщину изоляции. Кроме того, проконсультируйтесь с местными властями, имеющими юрисдикцию, прежде чем принимать решение об удалении или уменьшении необходимой изоляции. Для получения дополнительной информации см. Технический бюллетень Aquatherm 201408D — AQTTB — «Непосредственное захоронение трубы Aquatherm».
Использование естественной изоляции трубы Aquatherm позволяет уменьшить требуемую толщину изоляции.Таблицы в ASHRAE 90.1 и IECC были разработаны для стальных труб. «Для неметаллических труб, обладающих термическим сопротивлением, допускается уменьшение толщины изоляции, если предоставлена документация, показывающая, что труба с предлагаемой изоляцией имеет не больше теплопередачи на фут, чем стальная труба того же размера с толщиной изоляции, указанной в таблице. . » (ASHRAE 90.1, таблица 6.8.3A, примечание e). Уменьшенная изоляция не может быть менее 1 дюйма толщиной. В большинстве случаев рассчитанного уменьшения недостаточно, чтобы гарантировать уменьшение толщины изоляции. Например, для определенного применения требуется изоляция толщиной 1–1½ дюйма. Расчеты показывают, что мы можем уменьшить толщину изоляции до 1 ”. Поскольку изоляция труб не продается толщиной 1 ¼ дюйма, нам все равно придется использовать изоляцию толщиной 1 ½ дюйма. При желании мы можем провести расчеты здесь, в Aquatherm, и помочь вам определить, можно ли уменьшить толщину изоляции.
Фитинги — Стенка трубы в раструбных фитингах более чем в два раза толще самой трубы, поэтому потери тепла минимальны.Плюс-фитинги изолировать дороже, чем прямую трубу. Таким образом, в целом затраты на изоляционную арматуру на трубопроводе системы отопления не окупаются за счет экономии энергии. Однако учтите, что для систем с охлажденной водой потребуется изоляция арматуры для предотвращения конденсации.
Учитывая тот факт, что трубы Aquatherm изготавливаются в метрических размерах, изоляция большинства труб американского производства может не соответствовать непосредственно трубам Aquatherm. Поэтому компания Owens Corning Insulation в сотрудничестве с Aquatherm начала производить изоляцию, соответствующую метрическим внешним размерам Aquatherm до 12 дюймов (315 мм).В следующей таблице указаны точная толщина изоляции Owens Corning на трубе Aquatherm, а также внешний диаметр трубы и изоляции вместе.
Изоляция для труб Owen’s Corning | ||||||
---|---|---|---|---|---|---|
Размерные данные | ||||||
Aquatherm | Толщина изоляционной стенки | Внешний диаметр | ||||
Размер трубы | 1 ″ | 1 ½ ” | 2 ″ | 1 ″ | 1 ½ ” | 2 ″ |
½ дюйма (20 мм) | 1.06 | 1,6 | – | 2,88 | 4,00 | – |
¾ ”(25 мм) | 0,87 | 1,43 | – | 2,88 | 4,00 | – |
1 ″ (32 мм) | 1,12 | 1,62 | – | 3,50 | 4,50 | – |
1 ¼ ”(40 мм) | 0,91 | 1,66 | – | 3,50 | 5. 00 | – |
1 ½ дюйма (50 мм) | 1,04 | 1,54 | – | 4,00 | 5,00 | – |
2 ″ (63 мм) | 1,05 | 1,58 | 2,10 | 4,50 | 5,56 | 6,62 |
2 ½ дюйма (75 мм) | 1,05 | 1,86 | 2,36 | 5,00 | 6,62 | 7,62 |
3 ″ (90 мм) | 1.02 | 1,55 | 2,05 | 5,56 | 6,62 | 7,62 |
4 ″ (125 мм) | 1,95 | 1,85 | 2,30 | 7,62 | 8,62 | 9,62 |
6 ″ (160 мм) | 1,125 | 1,625 | 2,188 | 8,63 | 9,625 | 10,75 |
8 ″ (200 мм) | – | 1,400 | 1.900 | – | 10.750 | 11,75 |
10 ″ (250 мм) | 0,916 | 1,416 | 2,041 | 11,75 | 12,75 | 14,00 |
12 ″ (315 мм) | 1,254 | 1,754 | 2,254 | 15,00 | 16,00 | 17,00 |
Дополнительную информацию см. В Owen’s Corning
ИЗДАНИЯ
Пересмотрено 17 сентября 2015 г. — Пересмотрено Таблица наилучшего соответствия изоляции
Пересмотрено 22 октября 2015 г. — Изменены различные части бюллетеня
Расход пара труб и воздухонагревателей
Пример 2.12.1 Тепловые потери из паропровода
Система состоит из 100 м магистрали из углеродистой стали толщиной 100 мм, которая включает 9 пар фланцевых соединений PN40 и один запорный клапан.
cp для стали = 0,49 кДж / кг ° C
Температура окружающей среды / пуска составляет 20 ° C, а давление пара составляет 14,0 бар изб., 198 ° C из таблиц пара (см. Таблицу 2.12.2).
Определить:
Часть 1. Скорость конденсации разогрева для времени разогрева 30 минут.
Часть 2. Эксплуатационная нагрузка при толщине изоляции 75 мм.
Часть 1 Расчет прогрева нагрузки
Примечание. Эта скорость конденсации будет использоваться для выбора подходящего регулирующего клапана прогрева.
При выборе конденсатоотводчиков эту скорость конденсации следует умножить на коэффициент два, чтобы учесть более низкое давление пара, которое будет иметь место до завершения разогрева, а затем разделить на количество установленных ловушек, чтобы получить требуемую производительность каждой ловушки. .
Часть 2 Эксплуатационная нагрузка
Пар будет конденсироваться из-за потери тепла из трубы в окружающую среду: Скорость конденсации зависит от следующих факторов:
- Температура пара.
- Температура окружающей среды.
- КПД запаздывания.
В таблице 2.12.4 приведены типичные ожидаемые значения теплоотдачи от труб из стали без шлака в неподвижном воздухе при 20 ° C.
Распределительная сеть обычно имеет изоляцию, что, очевидно, является преимуществом, если фланцы и другое оборудование трубопроводов также имеют изоляцию. Если основной является фланцевым, каждая пара фланцев будет иметь примерно такую же площадь поверхности, как 300 мм трубы того же размера.
Скорость теплопередачи увеличивается, когда поверхность теплопередачи подвергается движению воздуха. В этих случаях следует учитывать коэффициенты умножения, как показано в таблице 2.12.5.
При установке оребренных или гофрированных труб всегда следует использовать данные производителя по теплоотдаче.
В повседневной жизни скорость воздуха до 4 или 5 м / с (приблизительно 10 миль в час) соответствует легкому ветерку, от 5 до 10 м / с (приблизительно 10-20 миль в час) — сильному ветру.Для сравнения, типичная скорость в воздуховоде составляет около 3 м / с.
Примечание : Точные цифры определить сложно, так как задействовано множество факторов. Коэффициенты в таблице 2.12.5 являются производными и дают приблизительное представление о том, насколько следует умножить цифры в таблице 2.12.4. Трубы, подверженные движению воздуха со скоростью примерно до 1 м / с, можно рассматривать как находящиеся в неподвижном воздухе, и до этого момента тепловые потери довольно постоянны. Ориентировочно окрашенные трубы будут иметь высокий коэффициент излучения, оксидированная сталь — средний коэффициент излучения, а полированная нержавеющая сталь — низкий коэффициент излучения.
Снижение тепловых потерь будет зависеть от типа и толщины используемого утеплителя, а также от его общего состояния. Для большинства практических целей изоляция паропроводов снизит тепловыделение, указанное в таблице 2.12.4, на коэффициенты изоляции (f), указанные в таблице 2.12.6.
Обратите внимание, что эти коэффициенты являются только номинальными значениями. Для конкретных расчетов проконсультируйтесь с производителем изоляции.
Тепловые потери от изолированной сети можно выразить следующим образом в уравнении 2.12,2:
Определить длину, L:
Если принять допуск, равный 0,3 м для каждой пары фланцев и 1,2 м для каждого запорного клапана, общая эффективная длина (L) паропровода в этом примере составит:
Определить коэффициент теплоотдачи, Q̇:
Температура пара при давлении 14,0 бар составляет 198 ° C, а при температуре окружающей среды 20 ° C разница температур составляет 178 ° C.
Из таблицы 2.12.4: Теплопотери для трубы диаметром 100 мм ≈ 1374 Вт / м
Определить коэффициент изоляции, f:
Коэффициент изоляции для изоляции 75 мм на трубе 100 мм при давлении 14 бар (из таблицы 2.12.6) составляет приблизительно 0,07.
Как видно из этого примера, прогревающая нагрузка 161 кг / ч (см. Пример 2.12.1, Часть 1) существенно больше, чем рабочая нагрузка 18,3 кг / ч, и, как правило, размеры конденсатоотводчиков в режиме разогрева автоматически рассчитывает рабочую нагрузку.
Если бы паропровод наверху не был заблокирован или изоляция была повреждена, рабочая нагрузка была бы примерно в четырнадцать раз больше.
При использовании неизолированной трубы или трубы с плохой изоляцией всегда сравнивайте рабочие нагрузки и нагрузки при прогреве. Для определения размеров конденсатоотводчиков следует использовать более высокую нагрузку, как описано выше. В идеале следует улучшить качество утеплителя.
Примечание. При расчете потерь на прогрев имеет смысл учитывать правильную спецификацию трубы, так как вес трубы может варьироваться в зависимости от стандарта трубы.
Калькулятор теплоизоляции и проводимости (тепловой поток)
Теплоизоляция — это уменьшение потерь тепла с одной стороны барьера на другую. Свойства материала, используемого для изоляционного слоя (слоев), будут определять скорость потери внутреннего тепла. Все четыре свойства, которые описывают тепловые характеристики барьера, описаны ниже.
Теплопроводность (k)
Теплопроводность одинаково хорошо применима к газу, жидкости и твердому телу, каждый из которых имеет собственное характеристическое значение (например,г. теплопроводность воды составляет 0,591 Вт / м / К (0,341 БТЕ / ч / фут / об).
В частности, это количество тепла (британские тепловые единицы или калории), которое проходит через барьер единичной толщины (1,0 фут или метр), разделяющий единичную разницу температур (1,0 Ренкина или Кельвина) за единичный период времени (1,0 секунда). , минута или час). Единицы, используемые для описания этого свойства, могут быть в различных формах, смешивая различные единицы длины, но обычно выражаются в британских единицах измерения как «БТЕ / ч / фут / R», а в метрических единицах — как «Вт / м / К».
См. «Применимость» ниже
Скорость теплопередачи (q)
Скорость теплопередачи одинаково хорошо применима к газу, жидкости и твердому телу и относится к скорости, с которой его объем будет терять тепло в окружающую среду.
В частности, это количество тепла (британские тепловые единицы или калории), которое проходит от материала или вещества за единицу времени (1,0 секунда, минута или час). Единицы, используемые для описания этого свойства, могут быть в различных формах, но обычно выражаются в британских единицах измерения как «БТЕ / ч» и в метрических единицах как «Вт».
См. «Применимость» ниже
Коэффициент теплопередачи (U & h)
Рис. 1. Тепловые потери из воды
Коэффициент теплопередачи одинаково хорошо применим к газу, жидкости и твердому телу, но обычно используется в качестве спецификации тепловых свойств для коммерческих продуктов, таких как изоляционные плиты или материалы заданной толщины. Таким образом, если вы умножите это значение на толщину барьерного материала, вы получите теплопроводность материала, из которого барьер изготовлен.
В частности, это количество тепла (британские тепловые единицы или калории), которое проходит через барьер, разделяющий разницу температур (1,0 по Рэнкину или Кельвину) за единичный период времени (1,0 секунда, минута или час). Единицы, используемые для описания этого свойства, обычно выражаются в британской системе мер как «Btu / h / ft² / R» или в метрической форме как «W / m² / K».
См. «Применимость» ниже
Термическое сопротивление (R)
Термическое сопротивление одинаково хорошо применимо к газу, жидкости и твердому телу и описывает способность материала предотвращать потерю тепла.
В частности, это разница температур (по Рэнкину или Кельвину) через барьер, когда через него проходит единичная скорость тепла (британские тепловые единицы в час или ватт) в течение единичного периода времени (1,0 секунда, минута или час). Единицы, используемые для описания этого свойства, обычно выражаются в британской системе мер как «R / (Btu / h)» или в метрической форме как «K / W».
Обратная величина теплового сопротивления (1 / R) — это теплопроводность (Вт / К).
См. «Применимость» ниже
Тепловые потери
Это то, что вы делаете, чтобы узнать, как быстро уравняются разные температуры через барьер:
1) Умножьте объем (м³) высокотемпературного вещества на его плотность (кг / м³)
2) Умножьте результат на его удельный теплоемкость (Вт.ч / кг / K)
3) Разделите результат на площадь поверхности барьера (м²)
4) Разделите результат на его коэффициент теплопередачи или теплопроводность (Вт / м² / K)
Блоки аннулируются следующим образом: ( м³ . кг . Вт . Час. м² . K ) / ( кг . м³ . K . м² . W ), оставляя вас с ‘h’ (часы)
Если вы хотите попробовать это с водой (cp = 1,163 Втч / кг / K, ρ = 1000 кг / м³) в трубе длиной один метр; Определите среднюю площадь поверхности вашей трубы и объем воды внутри нее:
(Площадь = l. π.Øm = 0,52 м² и объем = l.π.ز / 4 = 0,012668 м³)
примечание: Øm — это диаметр середины толщины стенки трубы (включая изоляцию)
и с помощью ThermIns рассчитайте коэффициент теплопередачи (рис. 1):
1) 1000 x 0,012668 = 12,668 кг
2) 1,163 x 12,668 = 14,73252 Вт · ч / K
3) 14,73252 ÷ 0,52 = 28,33539 Вт · ч / K / м²
4) 28,33539 ÷ 0,918082 = 30,86 часов
ThermIns не включает вышеуказанное средство расчета, поскольку это усложняет использование программы и предполагает неверную точность.Например, такой расчет должен предполагать, что….
1) окружающая среда не нагревается в результате теплопередачи
2) емкость изготовлена идеально
3) материалы на 100% однородны
4) все стороны сделаны из одинаковых материалов
5) емкость не соприкасается с любой другой поверхностью
6) источник тепла не пополняется
пр.
Немногие из них, если таковые имеются, были бы точными.
В то время как CalQlata планирует выпустить в будущем более полный калькулятор теплопроводности, Thermins может предоставить вам достаточно информации для проектирования трубы, барьера или контейнера с достаточной уверенностью и точностью.
Калькулятор теплопроводности — Техническая помощь
Рис. 2. Расчет контейнера
Вы можете ввести отрицательные или положительные отклонения температуры в калькуляторе теплопроводности, и оба будут давать аналогичные результаты в примере расчета плоского барьера, но вы заметите значительные различия в результатах, которые вы получите при переключении полярности в параметре расчета трубчатого барьера. Это связано с тем, что площади поверхности внутри и снаружи различаются, и, поскольку температура всегда меняется от горячей к холодной, скорость потока в трубу и из нее будет разной.
Контейнеры
Если вы хотите рассчитать тепловые свойства шестигранного контейнера, просто откройте его и обращайтесь с ним как с плоским барьером (см. Рис. 2). В большинстве случаев результаты будут очень близки к реальным.
Разумеется, возможны отклонения площади из-за толщины углов, но если толщина стенок не велика по сравнению с размером коробки, ошибка будет минимальной.
