Калитки чертеж – как сделать на даче, чертежи, схемы, эскизы конструкции для забора, фото и видео изготовления

Содержание

115 фото лучших вариантов и рекомендаций по их установке

Красивые самодельные калитки из дерева, решетки, сетки или профнастила способны украсить любой приусадебный участок, особенно если подойти к их изготовлению творчески. Сам процесс не займет много времени, средств и инструментов, а размеры, форма и внешний вид калитки может быть совершенно индивидуальным.

Ниже предлагается пять вариантов пошаговой инструкции изготовления калитки своими руками с фото и подробным описанием.

Вариант 1 – Деревянная

Основой для калитки из дерева могут быть древесный массив, фанера, брусья или штакетник в зависимости от желаемого результата. Корпус изготавливается из металлического профиля, сваренного прямоугольником, или брусьев, соединенных крепежами или металлическими скобами, углами в форме буквы “Z” или прямоугольника с косой перекладиной.

Каркас на шарниры крепится к опоре столба, а после на основе фиксируются подготовленное внешнее обрамление. Фанера используется цельной пластиной, а штакетник и доски могут размещаться вплотную друг к другу, на некотором расстоянии и даже на разных уровнях.


Заключительный этап предполагает установку щеколды, ручки, крючка, а также покраску изделия, нанесения рисунков, лакового слоя.

Однако возможны и более экспериментальные варианты. Например, асимметричную калитку можно сделать из зачищенных и обработанных толстых веток или каркаса из прутьев, обвитого лозой или розарием.

Вариант 2 – Из профнастила

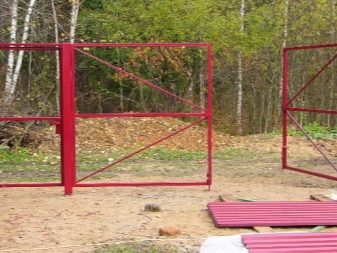

Надежнее и долговечнее будут металлические калитки из профнастила. Для изготовления каркаса желательно использовать трубы, аналогичные каркасу забора, и приварить их между собой и к опорным столбам. Для усиления конструкции рекомендуется приварить поперечную горизонтальную или вертикальную перекладину.

Важно постоянно зачищать и шлифовать швы, чтобы сделать калитку гладкой и эстетичной. Также каркас обрабатывается специальными средствами от коррозии.

Монтирование профнастила происходит при помощи дрели и пистолет для заклепок или саморезов, а на заключительном этапе устанавливаются накладки, ручки, замок или щеколда.

Вариант 3 – Из сетки

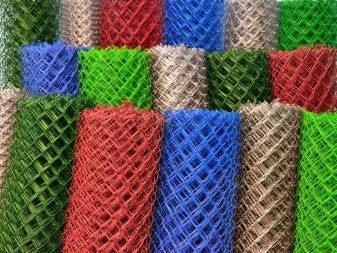

Самая простая модель – это калитка из рабицы, сделать которую можно в максимально сжатые сроки. Для этого в грунт устанавливаются две металлические опоры, а между ними натягивается и фиксируется сетка. Подходит такая конструкция для размещения внутри участка, так как прозрачность не всегда приятна и безопасна. Декорировать изделие лучше яркой покраской каркаса.

Вариант 4 – Из лопат и вил

Необычным решением калитки для отделенной заборчиком садовой или огородной зоны станет ограждение из старого инструментария.

Так, к каркасу из прямых узких брусьев, веток вертикально или горизонтально крепятся ненужные лопаты, вилы, грабли, коса, после чего изделие выравнивается по периметру и окрашивается в единый цвет.

Вариант 5 – Кованая

Самая сложная по технологии и невероятно красивая в итоге – кованая калитка, подкупающая своей ажурностью, невероятными узорами и изгибами. Правда, для такого чуда как минимум необходим сварочный аппарат, а как максимум болгарка, приспособление для спирального скручивания, пульверизатор и тиски.

Зато основой для калитки могут стать все завалявшиеся в хозяйстве металлические обрезки, прутья, пластины, решетки и даже сломанный велосипед.


Разложив все имеющиеся элементы на земле и придав им необходимые форму и размер, приступаем к сварке, окрашиванию и креплению к забору.

Советы и рекомендации

Перед тем, как сделать калитку своими руками, рекомендуется ознакомиться с некоторыми советами:

  • Чертежи калиток должны включать данные о размерах, расположении петель, лаг, перекладин, замка, задвижки, ручки, глубины установки опор в грунт;
  • Готовую калитку можно оформить ажурным козырьком, резной окантовкой или почтовым ящиком;
  • Вход может быть в одной цветовой гамме с забором или, напротив, иметь контрастный оттенок;
  • С деревом отлично гармонируют черные петли и замки.

Самодельная калитка станет необычным и ярким украшением участка, если подойти к ее изготовлению максимально творчески, не боясь рисковать, экспериментировать и задействовать непривычные вещи.

Основой для будущего изделия может стать все что угодно, главное, не забыть предварительно составить план и чертеж, рассчитать размеры и ориентироваться на сочетание с существующим дизайном дома и забора.

Фото калиток своими руками


Также рекомендуем посетить:

mojdominfo.ru

75 фото типовых и оригинальных проектов

Ворота и забор используют все владельцы загородных или дачных участков. Ведь благодаря таким конструкциям у владельцев есть возможность оградить свое личное пространство. Не обязательно при этом использовать помощь специалистов. Намного экономнее сделать все работы самостоятельно, уделив внимание определенным вещам.

Перед началом рабочего процесса следует особое внимание уделить созданию чертежей, ознакомиться с установкой столбов, правильно подобрать материалы для конструкции.


Достоинства распашного типа

Независимо от того, какую модель вы подберете, следует подобрать наружный или внутренний метод открывания створок. При этом сложностей во время работы не должно возникнуть.

При правильном выполнении всех основных этапов ваша конструкция будет служить продолжительный период времени. Стоит рассмотреть основные достоинства такого выбора:

  • комфорт при использовании;
  • широкая вариация материалов, Все зависит от личных предпочтений, подбор в зависимости от интерьера;
  • высокий показатель функциональности;
  • компактная конструкция;
  • отсутствуют ограничения касательно размера.

Распашной тип известен простыми монтажными работами. Изделие не требует к себе дополнительных мер ухода, они прочные, дополнят ваш интерьер. При желании можно оборудовать ворота с помощью автоматической системы.

Стоит рассмотреть также недостатки такого изделия. Это учет внешних факторов, например, ветра, снега. То есть, модель подбирается с учетом региона, в котором вы проживаете. Необходимо для такой модели освободить место.

Особенности конструкции

Необходимо рассмотреть основные составляющие чертежов ворот своими руками:

  • выполненная из дерева или металлического материала рама. Она должна обладать высоким показателем жесткости;
  • соответственно с типом ворот подбираются опорные стойки;
  • металлический профиль пользуется спросом среди покупателей, как качественный обшивочный материал;
  • зависимо от типа конструкции, например, ворота с калиткой, подбирают петли. Учитывают также массу изделия;
  • обеспечивают надежную защиту от проникновения злоумышленников замки, или запоры. Выбор механизмов широкий, можно подобрать что-то себе.

Все детали выполняют определенную нагрузку, их правильная установка и качественные характеристики обеспечат продолжительный срок эксплуатации. Важно уделить время чертежу ворот из профнастила, сделать соответственные эскизы.


Профлист

Ворота, выполненные из данного материала, пользуются особой популярностью. Ведь створки могут открывать в разные стороны, а не исключительно в одну сторону. Из этого полотно можно сделать калитку.

По сравнению с деревянными изделиями в этом случае необходимость в дополнительном ремонте, уходе отпадает. При желании изделия дополняют с помощью автоматики. Итак, выделяют такие достоинства данного выбора:

  • низкая, доступная широкому кругу потребителей стоимость;
  • эстетичность, изделие достаточно привлекательно выглядит;
  • высокие качественные характеристики;
  • продолжительный срок эксплуатации;
  • рабочий процесс, который можно организовать самостоятельным путем.

Среди недостатков выделяют подверженность внешним фактором. В большей мере это касается ветра, или же снега. Также необходима установка петель, правильно установить столбы.

Установка

Выбирая материал профлист, следует позаботиться об крепких и надежных столбах. Диаметр трубы 80 мм считается наиболее подходящим для опоры. С нагрузками может справиться также квадратная труба.

Обращайте внимание на трубы квадратного сечения, которых сваривают к створкам. На фото чертежа ворот можно отметить оптимальные размеры 10*25*3000 мм. Для соединения изделия таких габаритов потребуется сварка.

С помощью использования диагональных натяжителей можно усилить конструкцию каркаса. Определитесь с местом, предназначенным для замка, запора, ограничителей.

Рабочий процесс начинается с монтажных работ касательно опор. Необходима для данной процедуры определенная подготовка. На видео видны основные этапы, их можно детальнее рассмотреть.

Варианты установки

Стоит отметить, что опорные столбы можно забетонировать, или же забить в землю. Для большей надежности конструкции необходимо отдавать предпочтение бетонированному варианту.

Важно правильно установить петли. Опоры погружают в грунт на глубину около 130 см. Данный способ экономит время, при этом можно сразу приступать к следующему этапу – крепление петель, вешание створок.

Ямы для способа бетонирования используют глубиной 150-200 см. Зависимо от сечения закапывания трубы подбирают определенный диаметр. Необходимо заняться подушкой. То есть приготовить песок, щебень, затем залить все с помощью бетона.

Выводы

Независимо от того, какой тип ворот вы выберете, стоит выполнять все роботы исходя из чертежей. Если вы хотите распашную конструкцию, тогда необходимо помнить об их использовании на предприятиях. Раздвижные механизмы применяют для въезда, выезда из территории.


Достоинства и недостатки можно найти в каждом типе. Подберите наиболее оптимальный для себя вариант.

Фото чертежей ворот


Также рекомендуем посетить:

mojdominfo.ru

универсальная модель из профнастила для дачи, как сделать ворота из профильной трубы своими руками

Такое незначительная деталь, как калитка, может очень многое рассказать о своих хозяевах. Давайте попробуем разобраться, как можно красиво и нестандартно оформить этот элемент экстерьера участка.

Особенности

Калитка – это небольшая дверца в заборе около 1,5 метров высотой, которая служит для входа и выхода с огороженной территории. Очень часто эта дверца идет в тандеме с воротами. Их можно встретить на любой даче, частном доме или загородном особняке.

Как часть ограждения они охраняют владения жильцов от посторонних, при этом открывая вид на приусадебный участок и позволяя всем полюбоваться эстетичным видом прилегающих к дому территорий (если таковые имеются, конечно). При любом раскладе, внешний вид ограды и калитки имеет значение как функциональное, так и эстетическое.

Калитки выполняют особенную функцию. Кроме того, что они способны поведать о вкусовых предпочтениях хозяев, а также их отношении к окружающим, это еще и самый первый вход в жилье.

Безусловно, ворота – важнейшая деталь забора. Но без калитки даже самые статусные конструкции выглядят сиротливо. Кроме того, справиться с изготовлением калитки сможет практически любой мастер, имея необходимые материалы, инструменты и немного фантазии. Калитки порой неотличимы от всей ограды, а иногда являются ее центральным украшением, изюминкой.

Материалы для изготовления калиток, в основном, это дерево и металл. Также часто встречаются кованые изделия, комбинации из дерева и металла, профилированного листа. К особенностям калитки также относят простоту конструкции, несложные запоры или их отсутствие. Замки могут быть заменены на щеколды, крючки, засовы.

Традиционно дачные калитки и ворота открываются вручную. Но прогресс не стоит на месте, поэтому сейчас имеется возможность открывать калитку легким нажатием кнопки пульта. Для калиток очень подходит автоматика фирмы Flex. Установить ее не представляет никаких трудностей даже на тонкие столбцы, а работает она бесперебойно до -20 градусов.

Плюсы и минусы

Калитка – это универсальное сооружение. Ее можно сделать своими руками либо же заказать из любого материала в зависимости от ваших пожеланий, общей идеи и размеров кошелька.

Однако следует учитывать, что каждый вид калиток имеет как плюсы, так и минусы.

Конструкции

Поскольку калитка – это составная часть ограды, то ее конструкция обычно зависима от конструкции ворот или забора. Конечно, это справедливо для тех случаев, когда хозяева выполняют ограду в едином стиле.

Калитки могут устанавливаться:

  • независимо от ворот,
  • в комплекте с воротами;
  • являются составной частью ворот.

Калитки вместе с воротами могут также иметь разные варианты установки:

  1. Ворота устанавливаются в одном проеме забора, калитка – в соседнем.
  2. Ворота и калитка установлены в один общий проем, разделенный столбом из кирпича, камня, металлической трубы.
  3. Разделитель не выделяется на фоне ворот.

Классические калитки, как правило, делают распашными. Целесообразно делать ее распахивающейся вовнутрь. Это обеспечит безопасность как хозяев, так и гостей. Представьте, что на улице грязь, а калитка открывается наружу. Вам придется отходить назад, давая возможность дверце раскрыться. При этом вы рискуете не увидеть, что происходит за спиной, и как минимум, влезть в коварную лужу.

Кроме того, если калитка открывается вовнутрь, то вся фурнитура, шарниры петель будут укрыты за оградой. В противном случае придется устанавливать специальные антивандальные петли.

Калитки состоят из 4 важных частей: обшивка, каркас, петли, запор.

Каркас чаще всего встречается металлический, поскольку он лучше выдерживает нагрузки и внешние воздействия, чем дерево. Лучше всего изготавливать его из металлопрофиля. Такая труба будет прочнее и что немаловажно, красивее. По форме каркас обычно прямоугольный, при этом верх не обязательно плоский – он может выгибаться в разные стороны. При построении каркаса обязательно учитывается, где будет размещен замок и какая будет обшивка.

Обшивка может быть абсолютно любая! Это и доски из дерева, разнообразный пластик, стальные листы и даже старые инструменты, части от велосипедов, колеса… Нет предела фантазии! Ее можно сделать сплошной, с отверстиями, комбинированной.

Далее идут петли. Они могут быть различными:

  • гаражные, так называемые «бочонки» – самый оптимальный вариант;
  • обычные дверные;
  • «рояльные»;
  • самодельные.

Последние по списку, но не по значению – ручка и замок. Их разнообразие впечатляет даже больше, чем варианты обшивок!

Замки делят на врезные и накладные, а также механические, электромеханические и электрические.

Более надежными считаются врезные замки, так как большая их часть спрятана в каркасе калитки. Но устанавливать их значительно труднее, чем навесной вариант.

Механическая модель замка отличается от электромеханической тем, что в последней содержится особый электромагнит, позволяющий открывать замок на расстоянии. Такой вариант запора можно подвести к домофону и открывать, не выходя из дома. Электрический замок имеет те же возможности, однако полностью зависит от напряжения. Если нет света – замок бесполезен.

Есть хозяева, которые предпочитают установить автоматическую систему распахивания на калитку. Удобно, беспроблемно, никаких механических усилий. Только одно «но»: вручную отворить калитку гораздо быстрее, чем ожидать, пока это совершит электропривод.

Ручки могут быть самыми невероятными, вплоть до их отсутствия.

Материал

Наиболее распространенными материалами для изготовления дачных калиток являются дерево, металл, профнастил.

Если вы решили изготовить калитку из дерева, то имеете возможность значительно сэкономить на материалах, не прибегая при этом к помощи специалистов. Натуральность и экологичность дерева позволяет ему прекрасно вписаться в любой стиль. Еще один плюс – не нужно использовать дорогостоящую технику для монтажа, а само изготовление не займет много времени.

Небольшой вес конструкции не будет оказывать серьезную нагрузку на несущие столбы.

Основой железной калитки является металлопрофиль. Рама изготавливается из стальной профтрубы, которую сваривают под нужный размер калитки. Вес такой дверцы будет приличный – около 20 кг, если считать только раму. Заполнять ее можно любым материалом – от обрезков пластиковой вагонки до роллетов.

Очень красиво выглядят кованые калитки. Их изящество и воздушность достигаются при помощи ажурного плетения, металлических завитков, цветов, фигурок, выполненных руками опытного мастера. Как правило, кованые изделия окрашены в черный цвет, который сочетается со всеми оттенками. Верхнюю часть делают фигурной: полукруг, пики, декоративные вставки. Над проемом иногда устанавливают дополнительно кованый козырек.

Само собой, что ручная ковка стоит совсем недешево. Однако многие кузнецы изготавливают отдельные элементы декора. Вот их под силу приобрести каждому хозяину и украсить дверь из сплошного листа художественной филигранью.

Сейчас очень популярны дачные калитки из профнастила. Они не настолько изящны, как кованые, но при этом смотрятся значительно привлекательнее многих деревянных конструкций. Такой материал более долговечный и дольше сохраняет первоначальный внешний вид.

Гофрированный стальной лист укрепляет конструкцию и придает утилитарности ограде.

Ценовая категория этих изделий располагается между деревянными и коваными, что также влияет на выбор именно таких калиток. Вес конструкции меньше, чем у металлической, поэтому это еще одно преимущество для монтажа и эксплуатации таких моделей.

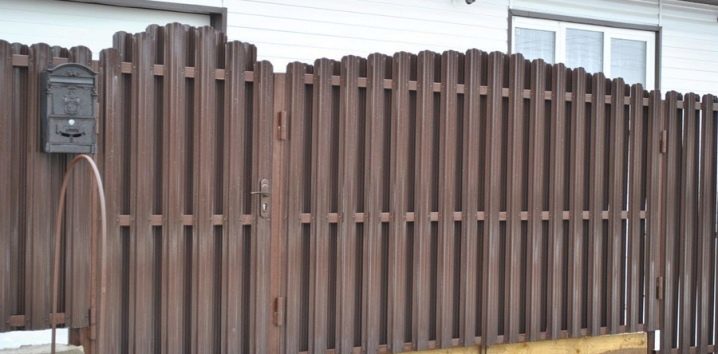

Металлический штакетник также весьма популярный материал для изготовления калиток. Для оригинальности конструкции используют разноуровневые заготовки, нестандартную фурнитуру, декоративные элементы.

Говоря о нержавеющей стали, отметим, что такие конструкции зачастую ориентированы на общий стиль и могут быть изготовлены из сварной сетки, профтруб или профилированного листа. Поскольку вес такой калитки значителен, опорные столбы обязательно производятся из того же металла, чтобы равномерно распределить давление по периметру.

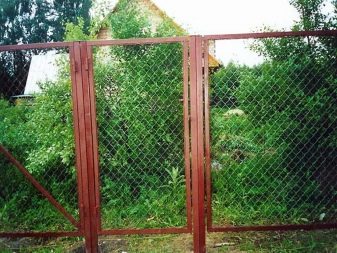

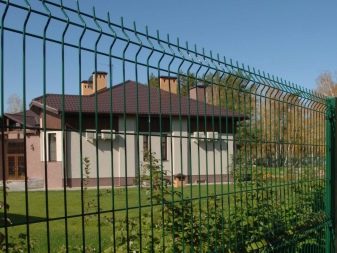

Не столь красивы, зато дешевы и элементарны в монтаже калитки из сетки (рабицы). Минимальные затраты на их изготовление, высокая ремонтопригодность и возможность сразу охватить взглядом пространство крайне удобны для хозяйственных нужд. Именно поэтому такие ограждения ставят на хоздворы, птичники и так далее.

Декор

Неважно, из какого материала вы решите изготовить калитку. Необходимо сделать схему будущей конструкции, сделать подробный чертеж, продумав все конструктивные детали. Если же вы обладаете художественным вкусом и планируете соорудить совершенно особенную уличную дверцу, тогда потребуется и эскиз предполагаемой модели.

Как указывалось выше, чертеж является крайне важной деталью в создании калитки.

Для его составления следует определить высоту и ширину будущего изделия. Затем делается расчет нужных материалов, фурнитуры. Кроме того, обязательно указывается необходимый дополнительный материал, дабы не допустить ошибок при приобретении всех элементов конструкции.

Доскональное соблюдение технологии изготовления и использование чертежа дают возможность своими руками выполнить все работы. В итоге садовая или задняя дверь, а также другие варианты калиток смогут стать не просто функциональной деталью, но и украшением всего забора и участка в целом.

Обратите внимание, как выглядят чертежи калиток и ворот. Эскиз размещения необходимых элементов.

Чертежи, как правило, составляются на основе общепринятых схем калиток и ворот.

Варианты декора калиток для частного дома невероятно разнообразны. Это может быть декор живыми растениями (к примеру, плющом) и цветами, венками – по сезону (из осенних листьев, еловых, сосновых, можжевеловых веток, цветов), горшочками с живыми растениями.

Еще один вариант декора – фигурные накладки на гладком полотне. Узор чаще всего бывает деревянным, однако возможны варианты из металла – красивые уголки или ажурная вязь. Еще популярна объемная резьба – особый объемный рисунок, состоящий из планок с фигурными краями. Вместе они создают барельеф, который способен меняться в зависимости от угла зрения – от ажурности до гладкой поверхности.

Весьма симпатично выглядят сочетания кованого узора с металлом и полимерными листами типа поликарбоната. Вариант из металлического профиля с коваными деталями будет выглядеть не только более дорого, но и прослужит дольше.

Калитки, украшенные рисунком из прутка и полос выглядят достойно и изящно.

Своеобразным декором, а точнее, дополнением к дизайну основной территории (например, мини-стадион, теннисный корт, пришкольная территория) может стать ограда с калиткой из сетки. Сейчас уже мало используется сетка из обычных металлических прутьев. Ее сменил новый материал – объемная 3D сетка («Фенсис», «Fensys», «3D забор»). Его главным преимуществом является повышенная прочность, которая достигается при помощи волновых изгибов вертикальных стержней, добавляющих стойкость к поперечному излому.

Стандартные размеры

По стандарту размеры калитки обычно таковы: высота примерно равна забору, а ширина – от 75 сантиметров до метра. Ширина калитки приблизительно равна межкомнатным дверям и суживать ее до 60-65 см не имеет смысла, поскольку в уличную дверцу будут проходить в верхней одежде. Делать полотно шире 1 метра не стоит из соображений безопасности – сильный ветер может элементарно вывернуть петли незапертой двери. Высота равна забору, но чаще всего калитка все-таки ниже человеческого роста.

Кроме того, необходимо брать в расчет сторону открывания калитки.

Рекомендуется делать ее распашной внутрь двора. Желательный размер проема – от 80 до 100 см. Необходимо обязательно приварить притворную планку, которая не позволит открыться створке в другую сторону.

Между полотном калитки и столбом, на который она будет крепиться, оставляют примерно 6 мм зазора со стороны петель и 80 мм снизу – в расчете на непогоду и снег. Очень часто калитку навешивают на воротный столб, чтобы не ставить лишних опор. В таком случае общий столб обязательно делается стальным, чтобы он смог выдержать вес всех створок.

Если речь идет о встроенном элементе в откатных воротах из металлопрофиля, тут есть особые условия, соблюдение которых обеспечит достаточную жесткость, а значит, и долговечность конструкции. Во-первых, необходимы профильные трубы с сечением не меньше 60 на 40 мм и толщиной от 3 мм. Во-вторых, опоры должны быть рассчитаны на значительный вес (от 750 кг).

Все расчетные данные заносятся в проект будущего изделия.

Как сделать своими руками?

Изготовить калитку собственноручно довольно-таки просто, главное, запастись терпением. А умение самостоятельно сварить металл в десятки раз упрощает задачу.

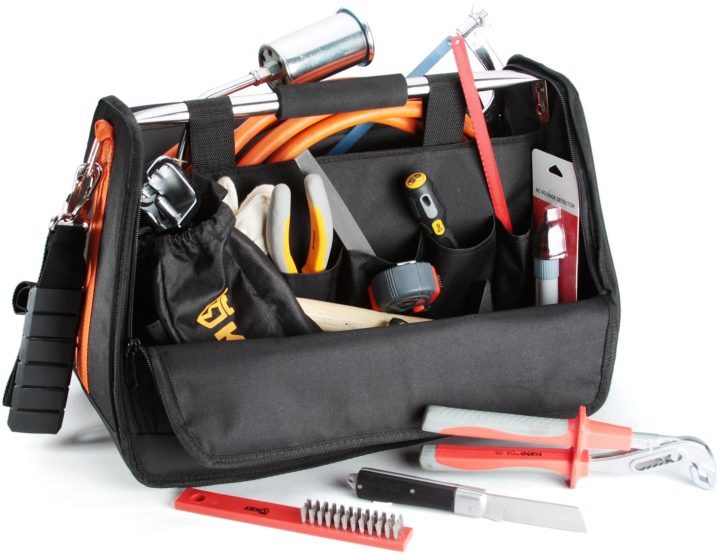

Для начала необходимо проверить наличие инструментария и необходимых деталей.

Далее производится монтаж изделия. В начале ставят столбы-опоры, затем изготавливается каркас калитки. Следуя детальным мастер-классам, изготовить деревянную калитку либо вариант из профлиста совсем не сложно.

Кованые калитки очень красивы, однако самостоятельно их изготовить, увы, не получится.

Если у вас времени в обрез или просто нет желания долго заниматься изготовлением калитки, есть оптимальный вариант – использование сетки-рабицы. Она представляет собой крашеный металлический прямоугольник, обтянутый сеткой. Для удобства при монтаже ручки стоит приварить небольшой кусок металлопрофиля наискось между двумя сторонами рамы. Такую калитку удобно установить при входе в сад, к примеру.

Оригинальная калитка – первое, что увидят ваши гости, поэтому сделав ее самостоятельно, вы сможете гордиться вдвойне.

Монтаж

Рассмотрим основные этапы установки калитки:

  1. Выбираем место для несущих элементов. Для них выбирайте деревянные столбы, металлическую трубу или профиль с сечением от 10 см. Помните, что столбы вкапываются в землю, поэтому должны быть на метр выше калитки. Замеряем промежуток между несущими столбами.
  2. Готовим материал для каркаса и ребер жесткости. Для деревянной конструкции собираем раму из досок, скрепив их саморезами. Увеличить ее жесткость помогут металлические пластины с зубцами, вбиваемые в раму. Для металлической – профиль и уголки толщиной 3 мм. Жесткость придадут обрезки трубы. Для обшивки выбирайте лист толщиной от 1,5 мм. Далее необходимо зачистить поверхность металла болгаркой и обработать ее антикоррозийными средствами.
  3. Готовим раствор для заливки фундамента и щебень.

Далее необходимо подготовить фундамент:

  1. Для этого пригодится бур. Высверливаем 2 ямы глубиной в 1 метр. Обязательно учитывайте запас в расстоянии между столбами для монтажа каркаса.

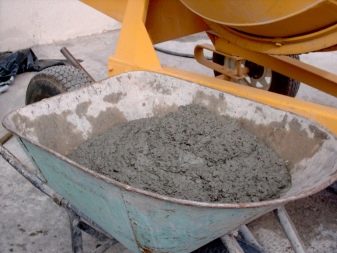

  2. Готовим раствор, замешивая песок с цементом в пропорциях 1: 3
  3. Вставляем столбы в подготовленные углубления. Вбиваем кувалдой на 30 см.
  4. Засыпаем щебень, трамбуем, заливаем раствором.

Необходимо помнить, что столбы обязательно должны устанавливаться перпендикулярно. Это необходимо проверить перед заливкой раствора. Раствор сохнет около 2-3 недель.

Монтаж калитки состоит из таких этапов:

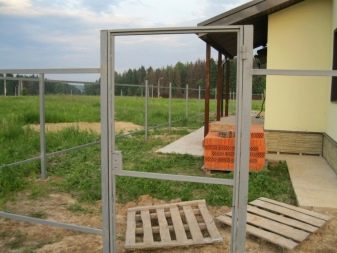

  • Для металлической калитки из уголков и профтруб варится каркас. Для добавочной жесткости посередине приваривается поперечная планка. Не забывайте, что снизу оставляется зазор с учетом непогоды и выпадения снега! Готовые конструкции необходимо зашкурить, убрать неровности, обезжирить специальным антисептиком.
  • Когда рама будет скреплена, производится замер ее диагоналей. Если они равны, значит, дверца получится без перекосов и будет функционировать должным образом.
  • Крепим обшивку на каркас. Предварительно обработанный материал (доски, цельный или оцинкованный лист металла, вагонка) присоединяем к каркасу с помощью саморезов либо заклепок.
  • Начиная монтаж металлической калитки, необходимо прочно зафиксировать между собой струбцинами (вспомогательные инструменты для фиксации деталей) опорную стойку и каркас калитки. Нужно только оставить зазор около 3 мм, вставив куски проволоки.
  • Крепим дверную ручку.
  • Монтируем замок.
  • Навешиваем изделие на опорную конструкцию, предварительно прогрунтовав и окрасив изделие.

Таковы основные правила установки деревянных и металлических конструкций.

В случае, когда вы имеете достаточно опыта и решились сами заняться установкой ворот, кованых на заказ, помните, что установка здесь требует гораздо большего внимания к деталям. Здесь также важно учитывать ширину дверного проема, вес конструкции, глубину ям для опор, надежность креплений.

Если вы желаете, чтобы ваша ограда не знала ремонта как можно дольше, крайне серьезно отнеситесь к правильному монтажу изделия. При необходимости обратитесь к специалисту за помощью.

Производители

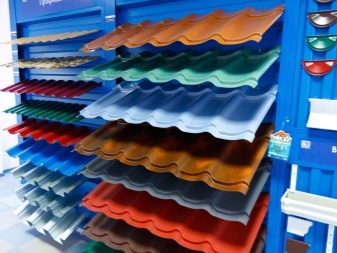

Плюсы профнастила неоспоримы: легкий, экологичный, долговечный, удобный в транспортировке и монтаже материал. Наиболее популярными производителями (по мнению пользователей) этой продукции являются «МеталлПрофиль» и Tegola, хорошо зарекомендовала себя финская компания Ruukki. Их сертифицированная продукция славится проверенным финским качеством и распространена по всем странам СНГ. Имеет широкий спектр применения – от создания кровель до дачных калиток.

Компании ThyssenKrupp (Германия) и ArcelorMittal (Бельгия) являются признанными лидерами в производстве евроштакетника. Однако в последнее время отечественный производитель начал радовать продукцией такого же высокого качества, но совершенно другой ценовой категории. Обратите внимание на бренды NovaLux, Grand Line, «Сталекс».

Красивые примеры и варианты

Для большего вдохновения предлагаем вам ознакомиться с самыми необычными и изящными калитками.

Самый доступный и податливый материал – это дерево. Существует огромное количество разновидностей деревянных конструкций, среди которых вы точно обнаружите нечто особенное!

Все гениальное – просто! Посмотрите на самые простые штакетные и реечные модели. Ничего лишнего и очень стильно.

Очень нестандартно для современного обывателя выглядит калитка из плетня.

А это не совсем плетень, но смотрится очень симпатично.

Рустикальный стиль, подразумевающий нарочитую грубоватость природных материалов, органично подойдет не только для входной калитки дачи, но и симпатичного коттеджа.

Очень необычная и практичная модель калитки со смотровым окном для собаки.

Чтобы не было неприятных сюрпризов в виде внезапно выскочившего двухметрового алабая, смотровое окно дает возможность увидеть животное издалека. Функция двоякая: во-первых, животное имеет возможность обзора; во-вторых, потенциальный злоумышленник может сразу понять, что не стоит даже подходить к дому.

Садовые калитки имеют обычно иные размеры, нежели входные. Как правило, они низкие, часто имеют арку, делаются ажурными. Такая садовая калитка вроде бы совершенно простая, но оригинально выгнутый верх привлекает внимание и создает впечатление загадочности. Эти садовые калитки буквально зазывают в гости.

Садовые калитки очень красиво выглядят с декором из цветов. Разнообразные арки (прямоугольные, дугообразные, в восточном стиле) над калиткой способны помочь выдержать стиль всего участка.

Для входа в сад очень изящно выглядит калитка-стрела, имеющая стрельчатую вершину.

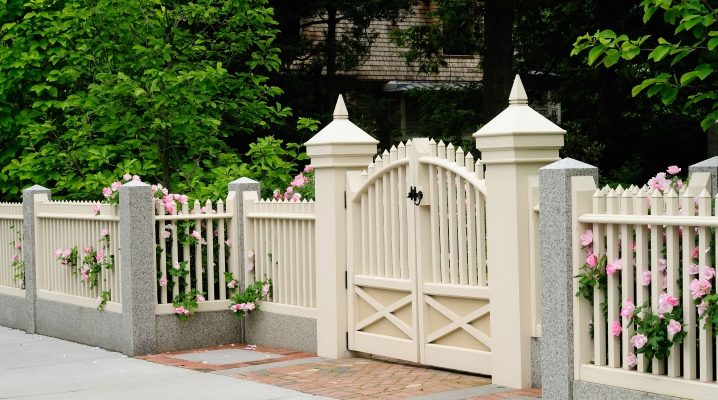

Прочная входная калитка делается из более дорогого дерева и может выглядеть не менее дорого, чем статусные стальные двери.

Пергола – это особое строение без крыши и стены. Это может быть решетчатый тоннель с вьющимися растениями или же просто ряд прямоугольных арок. Такое сооружение пришло к нам из Древнего Востока, знаменитого своей поразительной храмовой архитектурой. В те далекие времена целью перголы было психологически подавить посетителя, направлявшегося к жрецу либо правителю. Прошли столетия, но эффект, создаваемый перголой, остается актуальным.

В Европе этот эффект сделали более мягким за счет легкости строения и при помощи цветочного оформления по периметру. После изобретения арочных конструкций их стали добавлять к перголе, что значительно снижало эффект превосходства.

Поэтому если вы решили сделать калитку с перголой, не стоит делать ее чересчур монументальной.

Металлические калитки по своему внешнему виду варьируются от абстрактных конструкций до практически дворцовых ворот

Вот такая сварная калитка с массивной паутиной вовсе не отпугивает, а наоборот, приглашает навестить хозяев.

Потрясающей красоты кованые узоры, цветы, фигуры – роскошное обрамление для самых требовательных владельцев. Очень популярны флористические мотивы.

Изящно выглядит вход в виде луковицы.

Не совсем практичное, но поразительно красивое сочетание ковки и мозаики, стекла.

Потрясающе нежно смотрятся ажурные кованые узоры, которые выглядят воздушно при всем своем немалом весе.

Выигрышно и практично выглядит сочетание металла с деревом.

Идей для создания калитки существует бесконечное множество. Мы желаем вам успеха в этом нелегком выборе. И пусть двери вашего дома станут не только самыми гостеприимными, но и самыми оригинальными!

Красивые идеи оформления калиток - в следующем видеоролике.

stroy-podskazka.ru

из профильной трубы, профнастила, металла, дерева, чертежи, схемы

В любом заборе должен быть вход. Для въезда машин делают ворота, для прохода людей — калитки. Их делают на каркасе из дерева или металла, заполнение подбирают такое же как в ограде или что-то оригинальное. Если вход между двух кирпичных стен, заполнение можно выбрать по своему вкусу. Причем сделать калитку своими руками не так и сложно, во всяком случае, некоторые несложные варианты.

Устройство

Содержание статьи

Калитка состоит из опорных столбов и дверного полотна на раме, которое крепится к столбам при помощи петель. Столбы могут быть кирпичные (каменные), деревянные или металлические. В кирпичные при кладке замуровывают небольшие куски толстого металла или толстый металлический прут, к которым впоследствии приваривают раму.

Необычные калитки с деревянным каркасом и оригинальным заполнением

Необычные калитки с деревянным каркасом и оригинальным заполнением

Металлические столбы делают из круглой или профилированной трубы с толстыми стенками. Круглые трубы используют все реже: к ним сложнее приваривать, крепить что-либо. Профилированная труба при том же сечении (диагональ по сравнению с диаметром) и толщине стенки выдерживает большие ветровые нагрузки, к плоским граням проще приваривать или крепить при помощи саморезов, болтов. Поэтому именно ее все чаще используют при устройстве калиток. Еще один вариант — к каркасу из профильной трубы приварить металлический уголок. В этом случае заполнение получится как бы в рамке.

Устройство калиток с деревянной и металлической рамой одинаково

Устройство калиток с деревянной и металлической рамой одинаково

Деревянные столбы обычно используют если забор деревянный. Чаще всего столбы — это сосновый брус, обработанный защитными пропитками. Они предотвращают (или замедляют) разрушение древесины. Но бывают и такие случаи, когда столбы ставят металлические, а калитка и ограда при этом деревянные. Это потому что древесина в земле быстро сгнивает, даже после защитной обработки.

Немного о конструкции опорной рамы. Это может быть просто два столба вкопанных в землю — вариант подходит, если грунт не склонен к пучению (пески, супеси, плодородные, но не глинистые почвы).

Столбы повело. Если вверху и внизу будут перемычки (в данном случае можно сделать арку вверху), вероятность такой неприятности намного снизится

Столбы повело. Если вверху и внизу будут перемычки (в данном случае можно сделать арку вверху), вероятность такой неприятности намного снизится

Для пучинистых грунтов (глина, суглинки) желательно чтобы столбы были соединены вверху и внизу. В таком случае вероятность перекоса калитки после зимы очень мала. Если вы не хотите делать порожек в проеме, нижнюю перемычку можно опустить ниже уровня земли (на штык–полтора). Ее надо будет тщательно покрыть антикоррозионным составом, прогрунтовать, и покрасить в несколько слоев. А еще чтобы избежать перекоса, следует закапывать столбы ниже уровня промерзания хотя бы на 15-20 см.

Каркас калитки делают из металлической трубы или деревянных брусков. Древесина используется для деревянных заборов, металл — во всех остальных случаях.

С каркасом из профильной трубы с профлистом, металлом…

Самый, пожалуй, универсальный вариант калитки — с каркасом из профильной трубы или металлического уголка. На металлическое основание можно прикрепить любой материал заполнения: древесину, листовой металл, профнастил, металлический штакетник, плоский шифер, поликарбонат, сетку-рабицу, металлические пруты, кованные или гнутые элементы… сделать комбинацию из нескольких материалов. Вариантов очень много, если хотят сделать калитку, обычно подразумевают именно квадратную трубу, а оформление подбирают в одном стиле с оградой.

Каркас из профильной трубы. Заполнение - холодная ковка и древесина

Каркас из профильной трубы. Заполнение — холодная ковка и древесина

Размеры и материалы

Для калитки со сплошным заполнением (древесины, листовой металл, профлист и т.д.), для столбов берут профилированную трубу сечением 60*60*3 мм. Более толстые стенки брать можно, более тонкие — лучше не надо. Для рамы обычно используется прямоугольная труба 40*20*2,5 мм. Прочности этой трубы достаточно для средних ветровых нагрузок. При небольших ветровых нагрузках можно стенку взять 2 мм, но варить будет сложнее. Все что тоньше 2,5-3 мм сваривать надо в особом режиме и это далеко не просто. Если ветра более сильные, можно или увеличить толщину стенки, или использовать прокат большего сечения: 40*30 или 40*40, даже 40*60.

Высота калитки с верхней перекладиной обычно около двух метров, без перекладины — от 1,2 м. Низкие обычно делают во внутренних заборах, разграничивающих участок или в полупрозрачных невысоких наружных оградах. Для глухих высоких заборов из профлиста, древесины, плоского шифера более характерна высота на уровне забора. Ширина калитки — минимальная 90 см, оптимальная 100-110 см.

Еще стоит поговорить о том, на какую глубину закапывать столбы. Стандартное решение — на 15-20 см ниже глубины промерзания. Исходя из этого числа и высоты калитки изготавливают столбы.

Дополнительные укосины увеличивают жесткость

Дополнительные укосины увеличивают жесткость

При помощи бура в земле делают отверстие, на дно которого засыпают ведро щебня средней фракции. Потом устанавливается столб, выставляется вертикально, засыпается щебнем (можно битым кирпичом и другим строительным мусором), утрамбовывается, заливается бетонным раствором. Когда раствор наберет не менее 50% прочности (через 7 дней при температуре +20°C), можно крепить каркас к столбам. Если вы хотите сделать калитку правильно, именно так и поступайте.

Пример самостоятельного изготовления: фотоотчет с пояснениями

Ограда — из профлиста с кирпичными столбами, соответственно и калитка из профлиста. В столбы еще при строительстве замурованы металлические пластины, сваренные с трубой в середине. Решено сделать калитку с дополнительными укосинами — чтобы профлист был жестче закреплен, а также чтобы усилить зону крепления замка. Замок — старый пока, возможна замена.

Конечный результат

Конечный результат

Каркас калитки варим при помощи инверторного сварочного аппарата из профильной трубы 40*20*3 мм. Ставить будем»по месту», привариваясь к закладным. Отрезаем заготовки:

  • две поперечины длиной от одного столбы до другого (получилось 108 см),
  • две стойки — высотой 185 см.
Варим раму

Поперечины не привариваем, а только «прихватываем» к закладным пластинам — чтобы держались. Буквально по две точки сварки на место крепления. Перед сваркой второй стороны проверяем горизонтальность перекладины. Кладем строительный уровень, корректируем положение, потом прихватываем. Итак, получится, что в проеме две горизонтальные перемычки.

Прихватываем поперечины к закладным двумя точками

Прихватываем поперечины к закладным двумя точками

К установленным поперечинам привариваем вертикальные стойки. Они должны быть вертикальными — в месте соединения с перемычками угол строго 90°. Проверяем в процессе соединения, при необходимости корректируем. Еще: шов должен быть хорошим, прочным, обвариваем со всех сторон, по периметру трубы.

И с другой стороны

И с другой стороны

В результате получилась рама прихваченная к столбам. Еще раз проверяем углы, иначе потом может перекосить, калитка перестанет закрываться/открываться.

Ставим петли

Далее самый ответственный момент — надо приваривать петли. Взяли стандартные металлические петли для распашных ворот, которых полно в любом строительном магазине и на рынке. Они должны быть установлены строго вертикально, да еще обе на одной оси. Иначе калитка не будет открываться.

Привариваем петли.

Калитка с каркасом из профильной трубы - устройство и размеры

Калитка с каркасом из профильной трубы — устройство и размеры

Первой привариваем нижнюю петлю, множество раз перепроверяя ее вертикальность уровнем. Вторую стараемся установить на том же оси. Сначала прихватываем к закладной, проверяем и лишь потом, если все совпало, тщательно провариваем шов. Если все рассчитано правильно, петля прилегает к трубе каркаса, так что приварить труда не составит.

Петля приварена на калитку

Петля приварена на калитку

Когда петли установлены, убираем «прихватки», которые держат калитку. Она волшебным образом теперь открывается/закрывается. Далее дело за малым — приварить укосины. Работа элементарная: отрезаем куски трубы одинаковой длины, прикладываем к предполагаемому месту установки, отмечаем мелом как надо срезать. Берем болгарку с режущим диком по металлу, отрезаем, проверяем, если надо, дорабатываем (болгаркой или  напильником — в зависимости от величины «косяка»). Когда укосина «стала», привариваем ее.

Приварить укосины несложно

Приварить укосины несложно

Аналогично довариваем усиление под замок на калитку. Для монтажа старого металлического замка вверху понадобилось приварить кусок уголка, иначе не получалось его закрепить.

Сделать калитку - это еще и приварить замок

Сделать калитку — это еще и приварить замок (когда покрасится, будет выглядеть лучше)

Последние сварные работы — надо закрыть открытые срезы труб, которые направлены вверх и в стороны. Если их не закрыть, в них будут попадать дождевая вода и снег, трубы начнут ржаветь изнутри, что ускорит смерть каркаса. Сварка на этом этапе не обязательна, можно заделать силиконом или найти пластиковые крышки подходящего размера.

Финишные работы

Это все. Калитку почти сделали. Далее — стандартные работы по металлу — шлифовка, грунтовка, покраска каркаса и последним этапом — крепление заполнения. В данном случае оно ничем не отличается от монтажа профлиста на забор.

На УШМ (болгарку) ставим наждачный круг по металлу, зачищаем все места сварки, убирая ржавчину и т.д. Кстати, делать все это удобнее когда калитка стоит на месте. Если ее снять, работать будет не так удобно, придется ее переворачивать, ходить вокруг нее кругами…

Калитка после грунтовки

Калитка после грунтовки

Чтобы каркас калитки долго не облезал, обработаем его преобразователем ржавчины, потом грунтовкой. Далее можно крепить профлист. Его надо отрезать по размеру, примерить.

А это уже конечный результат: решили сделать калитку, сделали...

А это уже конечный результат: решили сделать калитку, сделали…

Однозначно придется где-то подрезать, чтобы все открывалось. Поэтому для начала отрезанный лист крепим буквально на четыре самореза — по углам, наносим отметки — где что подрезать, снимаем, отрезаем, снова примеряем. Когда добились нормальной работы, можно крепить «на века».

Деревянная калитка для дачи

Заборы на дачах редко представляют собой неприступную преграду. Обычно это не слишком высокие деревянные заборчики. Для такой ограды имеет смысл сделать калитку из дерева. Есть совсем простая, без затей. Нужны будут только сухие доски (при условии, что столбы уже есть).

Если нет деревообрабатывающих станков (рейсмуса, фрезера), проще купить обрезную доску нужных параметров. Ширина/толщина досок произвольная, как и расстояния между планками. Чаще всего используют сосновую доску шириной 6-10 см и толщиной около 2 см, расстояние между планками — 2-6 см. Можно и больше, и меньше — зависит от желаемой степени «прозрачности».

Один из самых распространенных вариантов

Один из самых распространенных вариантов

Доски желательно иметь сухие. Камерой сушки вряд ли кто будет использовать, но выдержанные пару лет или хотя бы полгода-год (влажность порядка 25%) — это уже отлично. Чтобы древесина дольше не разрушалась, ее необходимо обработать защитными пропитками. Сейчас есть составы, которые защищают даже древесину, которая лежит на земле (защитные пропитки для дерева, находящегося в непосредственном контакте с землей). Но некоторые из них придают древесине посторонний оттенок (чаще всего зеленоватый, оливковый). Если калитку собираетесь красить, это не страшно. Если же собрались использовать светлый лак, обратите внимание на этот момент.

Простая садовая калитка

Это самая простая калитка которую может сделать обычный человек, не плотник. Если вы умеете пилить, держать в руках молоток, забивать гвозди, все получится. Ничего более сложного делать не придется.

Берут две планки или два бруса (параметры зависят от веса калитки). По длине они равны ширине будущей калитки. Эти бруски укладывают поперек. Расстояние между ними — немного меньше высоты калитки. Имеет смысл расположить их на том же расстоянии, как и тетивы на прилегающем заборе (как на фото выше). Тогда калитка будет смотреться частью ансамбля.

Устройство деревянной калитки

Устройство деревянной калитки

Обработанные и высохшие доски-штакетины выкладывают с заданным расстоянием на поперечины. Чтобы выдержать расстояния было проще, можно использовать обрезки одинаковой длины, проложив их между досками (можно и спичечный коробок, если вас устраивают его размеры). Берем гвозди (два на планку вверху и два внизу) и крепим доски к каждой поперечине.

После того как все планки прибиты, переворачиваем полотно калитки, примеряем укосину, очерчиваем линии, по которой надо укосину обрезать. Ножовкой отпиливаем лишнее, ставим на место, крепим — по два-три гвоздя с обоих сторон. Теперь крепим каждую доску к укосу. Это придает калитке дополнительную жесткость.

Как сделать простую калитку из дерева для дачи

Как сделать простую калитку из дерева для дачи

Петли выбираем металлические, можно — амбарные. Они есть небольших размеров, как раз для дачных калиток. При желании, крепят их к лицевой части калитки — они придают некую изюминку. С таким же успехом можно их закрепить и с тыльной стороны.

Как сделать калитку из досок: правильная конструкция

Выше описан простой садово-дачный вариант, но есть конструкция посложнее и понадежнее. Тут потребуются минимальные плотницкие навыки: собирается она на соединение шип/паз. Эта деревянная калитка состоит из двух реек обвязки большей толщины, двух перекладин (верхней и нижней) и подкоса. Толщина верхних перекладин и штакетин (вертикальных планок) одинаковая, а толщина реек обвязки в три раза больше (толще можно, тоньше — нет). Например, штакетины, перекладины и укос имеют толщину 20 мм, рейки обвязки — 60 мм.

Как сделать деревянную калитку с каркасом

Как сделать деревянную калитку с каркасом

В рейках обвязки вырезается паз, на концах перекладин — шип. Соединение промазывается столярным клеем, зажимается в тиски. Укос можно установить также — на шип и паз, но он получается сложной формы, приходится на соединение. Поэтому чаще его просто крепят на гвозди — так проще. После того как рама собрана, прибивают штакетины. Их можно прибивать со стороны двора или со стороны улицы. Вместо гвоздей можно использовать болтовые соединения, в этом случае крепеж служит еще и украшением. Имеет смысл поставить нержавеющие или бронзовые заклепки.

Фото красивых калиток

Сделать калитку не обычную, а красивую — это не так уж и сложно. И далеко не всегда для этого требуются дорогие материалы. Что всегда необходимо — это фантазия. Тогда даже велосипед, лопата, сучок или кирка —  материал для эксклюзивного дизайна.

Для любимцев))

Для любимцев))



Для домов в современном стиле калитки нужны соответственные

Для домов в современном стиле калитки нужны соответственные



Из самых разных материалов... даже из сучков

Из самых разных материалов… даже из сучков



Древесина и кованные элементы - беспроигрышная комбинация

Древесина и кованные элементы — беспроигрышная комбинация



Главный компонент - фантазия

Главный компонент — фантазия



Трафарет изменяет даже самый простой забор

Трафарет изменяет даже самый простой забор



Сделать пару вырезов в досках... оригинальная деревянная калитка готова!

Сделать пару вырезов в досках… оригинальная деревянная калитка готова!



В гости к сказкам

В гости к сказкам



Велосипед, колеса, лопата - все материалы для изготовления калиток

Велосипед, колеса, лопата — все материалы для изготовления калиток



К забору из евроштакетника

К забору из евроштакетника



Небольшой фрагмент - кот из фанеры...

Небольшой фрагмент — кот из фанеры…



Оригинальный дизайн... со стороны двора

Оригинальный дизайн… со стороны двора



Даже калитка из профнастила может быть оригинальной

Даже калитка из профнастила может быть оригинальной

stroychik.ru

Лучшие чертежи ворот и калиток из профнастила

Ворота и калитка – необходимое дополнение к забору их профлиста. Ворота обеспечивают проезд на участок автомобилей и спецтехники, а калитка предназначена для тех, кто пришел пешком. В отличие от забора конструкция ворот и калиток оказывается более сложной, поэтому для них разрабатывается отдельный чертеж и производится специальный расчет материалов.

Мы хотим предложить вам несколько готовых чертежей ворот и калиток из профнастила, которые вы сможете подстроить под ваши условия. Высота забора и калитки должна соответствовать высоте забора.

Ворота и калитка из профнастила на загородном участке

Основные виды ворот для дачных и загородных домов

  • распашные – представляют собой две распашные створки, которые открываются внутрь или наружу. Простые и дешевые в установке, однако, при въезде могут повредить автомобиль, особенно если будет сильный ветер. Также под них нужно расчищать значительное пространство.
  • сдвижные или откатные ворота с направляющим рельсом – дверь двигается на роликовом механизме вдоль линии забора. Сложная конструкция, специальная дорогостоящая фурнитура делает такие ворота не самыми доступными. Но они обеспечивают более высокий уровень комфорта: автоматизированный привод дает возможность открывать их, не выходя из машины.

Чертежи распашных ворот и калиток

При составлении чертежа важно определить ширину проема ворот и калитки, высоту, а также модель каркаса. Не стоит забывать, что при проектировании ворот нужно правильно распределить нагрузку по створке, ведь она крепится на боковые петли и их вес полностью ложится на столбы опор. По этой причине столбы ворот нередко делают из более толстой профильной трубы или выкладывают из кирпича.

Толщина металла профильной трубы должна составлять не менее 3-4 мм. Соответственно и фундамент под опорами ворот должен быть достаточно надежным. Слабые опоры приведут к провисанию створок и деформации конструкции от ветровых нагрузок и силы тяжести створок. Для каркаса нужно использовать более легкую профильную трубу, чтобы не допустить перегрузку на створках, однако слишком тонкий каркас не устоит перед ветровыми нагрузками.

Обратите внимание на выбор ширины ворот. Оптимальной является ширина в 4 метра она позволяет спокойно въезжать как легковым, так и грузовым автомобилям даже с узкой улицы. Помните, чем шире створка, тем большую нагрузку она создает на опоры (в соответствии с законом рычага).

Схемы ворот и калитки из профнастила с параллельным каркасом

1. Перед нами «классический» и хорошо сбалансированный чертеж ворот с калиткой. Высота в 2 метра соответствует традиционной высоте забора из профлиста. Столбы 60х60 должны справиться с каркасом из трубы 40х20. Сам каркас не перегружен, прост в расчетах, не требует много материалов. У него лишь один недостаток – отсутствие диагональной жесткости. Ее компенсирует наличие сразу двух горизонтальных планок профильной трубы, которые образуют на створке три секции шириной 60-70 см.

Чертеж ворот и калитки с верхней съемной перекладиной

Также характерной особенностью является наличие верхней перекладины. Она дает более сбалансированное распределение нагрузки, предотвращает смещение столбов по направлению друг к другу однако для успешного въезда на участок высоких машин нужно сделать ее съемной.

2. Еще один вариант чертежа. На этот раз без перекладины. Обратите внимание, что опорные столбы в связи с отсутствием перекладины имеют больший диаметр.

Схема ворот из профнастила без прекладины

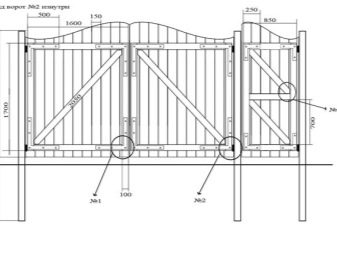

3. Распашные ворота со встроенной калиткой. Такая схема прекрасно подойдет тем, кто имеет ограниченное пространство для входа/въезда на территорию. На ширине в 4 метра помещаются и ворота, и калитка. Однако, стоит понимать, что наличие калитки увеличивает массу створки, а значит сечение бокового столба должно быть не менее чем 10х10 см и лучше разместить калитку ближе к столбу (по закону рычага она даст меньшую нагрузку опору ворот).

Чертеж ворот с калиткой из профнастила

Схемы ворот и калитки с диагоналями

Наличие диагональных элементов каркаса повышает жесткость конструкции и делает ее устойчивой к различного рода деформациями, однако следует помнить, что дополнительные линии – это дополнительная нагрузка и здесь важно правильно подобрать рисунок. Так вместо двух горизонтальных планок лучше использовать одну. Варианты расположения диагональных планок приведены в чертежах ниже. Сечение опорных столбов для забора с диагоналями должно быть не менее 80х80.

1. Диагонали от крайних углов к середине или наоборот. Такие схемы достаточно красиво выглядят. Одна похожа на снежинку, другая образует ромбовидный рисунок.

Пример каркаса ворот с диагоналями

Пример каркаса ворот и калитки с диагоналями

Рассчитать длину диагоналей можно при помощи теоремы Пифагора, как длину гипотенузы прямоугольного треугольника (с).

Длина гипотенузы:, где а и b – стороны прямоугольного треугольника.

2. Диагонали от одного угла створки к другому. Схема позволяет минимизировать нагрузку на створку и при этом придать необходимую жесткость, однако сваривать такую диагональ не очень удобно.

Диагональ на всю створку

3. Небольшие диагонали по углам створок. Достаточно красиво выглядит создает минимум нагрузки, однако такие створки обладают высокой парусностью, а, значит, могут пострадать от ветровых нагрузок.

Облегченный вариант с диагоналями

В следующем видео вы получите ценные советы, как предотвратить скашивание опорных столбов под тяжестью створок:

Чертежи откатных ворот из профнастила

Самым оптимальным вариантом сдвижного забора, который можно возвести собственными силами, является конструкция с направляющим рельсом. Для нее достаточно просто подобрать комплекты фурнитуры и системы автоматизации. Ворота включают выдвижную створку с нижним рельсом, который движется по специальной системе роликов. Для того чтобы конструкция уравновешивалась в закрытом виде к каркасу сбоку приваривается дополнительная треугольная консоль.

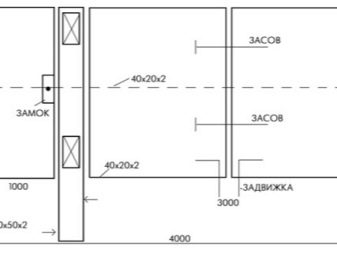

Чертеж створки сдвижных ворот с нижним рельсом

Как можно заметить каркас ворот состоит из рамы и консоли, которые выполнены из более толстой профильной трубы (60х40). Внутренние элементы консоли также лучше сделать из этой трубы. Внутри рамы ворот рисунок каркаса можно сделать в разных вариантах (с прямоугольниками или треугольниками. Главное, чтобы труба была более легкой трубы (например, 40х20). Также не стоит делать решетку слишком частой. Порядок монтажа откатного забора представлен в следующем видео:

Надеемся, что приведенные чертежи помогут вам сделать собственные ворота и калитку из профнастила, которые будут удобными, надежными и долговечными.

astprof.ru

Калитка своими руками +схемы, чертежи, фото

Как сделать калитку

Как и забор, калитка выполняет важную функцию. Но кроме защиты от злоумышленников, калитка может служить прекрасным дополнением дачного участка. Существует немало строительных материалов, из которых можно сделать калитку своими руками. В этой статье рассказывается о нескольких простых технологиях.

Из дерева

Из дерева

Для обустройства калитки из дерева, вам потребуются следующие строительные материалы:

  • десять досок из лиственницы 2000×140×20;
  • две сосновые доски 2000×150×50;
  • две петли, защёлка и дверная ручка;
  • шесть металлических зубчатых пластин;
  • четыре латунные пластины и один уголок;
  • около сорока штук латунных саморезов;
  • банка грунтовки по дереву;
  • банка защитного средства;
  • одна банка лака.

Для успешного проведения работ вам необходимо обзавестись следующим инструментом:

  • стамеской с молотком;
  • ножовкой по дереву;
  • шуруповёртом;
  • рубанком;
  • дрелью;
  • электрическим лобзиком;
  • шкуркой, карандашом, куском верёвки и уровнем.

Сборка

Сборка

Для крепления калитки удобнее всего использовать два бетонных столба. Работы начинаются с изготовления из сосновых досок двух боковин, на которых будет закрепляться ваша калитка. После выверки досок по вертикали (при помощи уровня) можно с помощью саморезов закрепить обе боковины на опорных столбах.

Затем приступаем к сборке рамы, которая набирается из четырёх хорошо прокрашенных досок из лиственницы. Углы конструкции укрепляются при этом защищенными от коррозии планками, устанавливаемыми на саморезы.

Конструкция деревянной калитки

С целью придания всей полученной конструкции большей жесткости можно использовать особой формы металлозубчатые пластины, которые следует при установке слегка утопить в дерево. Теперь можно установить на подготовленную ранее опорную рамку петли будущей калитки.

После проверки вхождения готовой рамы в проём калитки, можно приступать к изготовлению специального подкоса, придающего дополнительную жесткость всей собираемой конструкции. Подкос этот закрепляется на основании при помощи тех же металлозубчатых пластин.

Изготовление

Прикрепляем готовую раму к петлям и устанавливаем на неё первую доску обшивки. Каждую из устанавливаемых досок необходимо закрепить как минимум на два самореза, причём угловые доски – на три. При этом под каждый саморез следует просверлить отверстие и отзенковать его так, чтобы можно было утопить головку.

Затем устанавливается ручка и задвижка, а по верху досок при помощи верёвки (используемой в качестве циркуля) и карандаша чертится овал верхнего среза досок. Обрезку досок по этому овалу осуществляем с помощью электролобзика.

Калитка с воротами

С воротами

Не всегда получается установить калитку отдельно от ворот. В таком случае можно установить калитку в воротах. Рассматривая этот тип конструкции, узнаем, как это сделать, используя профнастил:

  • Первым делом устанавливаете опорные столбы, на которые будут крепиться створки ворот. Учитывая большую нагрузку на столбы, их крепеж должен быть качественным. По этой причине опорные столбы следует подвязать к основной конструкции забора.
  • Теперь можно собирать каркас. Общую ширину проема разделите на две равные части. Для сооружения каркаса можно использовать профильную трубу. Это отличный материал, так как имеет небольшой вес.
  • Чтобы крепление профлистов было симметричным, размещайте все горизонтальные направляющие на одном уровне в каркасе.
  • В выбранной вами секции ворот оставьте проем для установки калитки. Для этого со стороны каркаса створок, закрепленных к столбу, привариваете вертикальную направляющую из профильной трубы. Именно эта направляющая будет удерживать в будущем калитку.
  • Калитку изготавливаете согласно заданным размерам. При этом учтите, они должны совпадать до миллиметров. Поэтому несколько раз проверьте все измерения, которые касаются проема для калитки.
  • Теперь, когда каркас калитки готов, необходимо установить петли на каркасе ворот и на самой калитке. Здесь важно не допустить перекос. Поэтому лучше каркас ворот и калитки уложить на горизонтальную поверхность. Калитку расположить на свое место и приставить петли. На предполагаемых местах установки петель делаете отметки.
  • Что касается петель на опорных столбах и на каркасе конструкции ворот, то здесь дело обстоит иначе. Делаете на столбах соответствующую разметку, которая укажет расположение ворот. После, от каждой отметки отступаете по 250 мм и крепите одну половину петель. Теперь переходите к разметке на каркасе ворот и отмечаете место расположения второй половины петли. При этом учитывайте расстояние, высчитанное на опорах.

Чтобы упростить эту задачу, можно заранее приготовить специальную монтажную планку, которая приваривается к петле.

Когда ворота с калиткой установлены на петлях, остается обшить каркас профнастилом.

Из металлопрофиля

Из металлопрофиля

Калитка, выполненная из металлопрофиля, прослужит вам не один год. Однако в отличие от деревянной конструкции потребуется больше усилий. Более того, не всегда получится выполнить эту работу самостоятельно, особенно если вы не умеете работать со сварочным аппаратом. В целом же процесс работы выглядит так:

  • Первое что необходимо сделать – установить столбы опоры. Если опоры у вас будут металлические, то это упрощает задачу. Совсем другое дело обстоит с кирпичными или бетонными опорами. В них необходимо будет сделать закладные для навесов и замка. Поэтому в таком случае о закладных следует побеспокоиться еще на стадии строительства забора.
  • Итак, к опорам привариваете на маленькие прихватки боковые части будущей калитки. Обратите внимание, прихватки должны быть слабыми, чтобы в конце работы их можно было легко срезать болгаркой. Также необходимо выдержать зазор в 3–5 мм между столбами и калиткой.
  • Далее соединяете боковые части вертикальными планками вверху, внизу, посередине. Для большей жесткости можно дополнительно приварить диагонали. Очень важно выдержать четкую горизонталь.
  • Дальше дело доходит до крепления петель. Правильно расположите петли и приварите их. Часть петли со штырьком, должна быть направлена вверх, соответственно вторая часть – вниз.

Когда каркас выполнен, остается прикрепить металлопрофиль к готовой конструкции. Но перед этим срежьте прихватки, нанесите грунтовку и покрасьте каркас. Когда металлопрофиль закреплен, можно установить замок.

Из поликарбоната

Из поликарбоната

Поликарбонат сегодня используется не только в качестве навесов. Его успешно устанавливают на заборы и даже на ворота с калитками. Но, как и во всех других случаях, имеются некоторые нюансы. Например, поликарбонат достаточно хрупкий материал. Отталкиваясь от этого лучше приобрести монолитный поликарбонат, а не сотовый. Плюс к этому, лучше его комбинировать с другим материалом, например, металлопрофилем.

Как собирать каркас для калитки, мы уже говорили выше. Особых различий здесь практически нет. Единственное что отличается это использование материала. Так, на нижнюю часть калитки лучше расположить металлопрофиль, а на верхнюю часть поликарбоната.

Если вы не желаете осуществлять такую комбинацию, то зашить каркас калитки можно полностью монолитным поликарбонатом.

Как видно из этой статьи, существует немало вариантов того, как и из чего сделать калитку. Вы можете производить свои эксперименты, комбинировать разные материалы. Главное, чтобы в результате получилась красивая калитка, которая будет прекрасным дополнением к забору и вашему дому.

Видео

Фото

На фото можно найти немало идей по изготовлению калитки:

Из алюминиевого профиля

Деревянная калитка для дачи

Конструкция из металлопрофиля

Из штакетника

На колесиках

С элементами ковки

Калитка садовника

Калитка садовника

С навесом

Из металла

Отдельностоящая калитка

Садовая калитка

Чертежи и схемы

Благодаря приведенным чертежам, вы сможете сконструировать свою калитку:

Садовая калитка

Садовая калитка

Садовая калитка

Садовая калитка

Садовая калитка

Садовая калитка

Садовая калитка



www.stroitelstvosovety.ru

В чем преимущества откатной калитки своими руками, популярные типы, подготовка и этапы проведения монтажа, 35 фото с готовыми проектами

Калитка – дверь для огороженной территории на придомовом участке. Как и любой вход, она должна быть практичной, прочной, надежной. Хорошо, когда данный элемент смотрится эстетично, гармонично дополняет общую стилистику забора и участка, является своеобразным штрихом, привлекающим внимание. При конструировании калитки нужно делать всю работу правильно, подготовить нужные материалы, инструменты, изучить рекомендации, этапы изготовления.

Конструкция откатной калитки своими руками

Популярные виды

Есть множество разновидностей калиток, их комбинации, но самыми востребованными считаются всего несколько.

Деревянная калитка

Это по праву самая часто встречающаяся модель, так как дерево – традиционный материал на территории России, активно применяется в строительных работах. Многие умеют качественно работать с древесиной.

Вариант из дерева

Для изготовления самой простой деревянной калитки не понадобится дорогостоящего оборудования. Главное – это опытный мастер, который сделает деталь обычной ножовкой, молотком.

Дерево – прочный материал, при надлежащем обращении оно может прослужить не один десяток лет.

Калитка из рабицы

Эта разновидность относится к вариантам «дешево и сердито». Она пользуется спросом благодаря простоте, низкой стоимости. Ее может самостоятельно сконструировать каждый, достаточно желания, самого банального набора инструментов.

Рабица

Из профнастила

Профнастил стал доступным относительно недавно, но быстро набрал популярность, в особенности для изготовления ограждений, калиток, ворот. Он отличается невысокой ценой, прочностью и длительным сроком эксплуатации. Работа с материалом не потребует специального оборудования, главное делать все аккуратно и предельно точно.

Профнастил

Откатная конструкция

Один из наиболее дорогих и сложных для самостоятельного возведения вариантов. Откатные типы появились не так давно, их сложно конструировать, а комплектующие покупать только в специализированных магазинах. Но результаты, затраты стоят того.

Откатной вариант

Откатная калитка – самостоятельное конструирование

В сравнении с конструкциями из дерева, профнастила, откатные виды – новое направление, в связи с чем сделать их своими руками становится труднее.

Профнастил

Инструменты, материалы

Для сборки и монтажа нужны:

  • швеллер 200 мм;
  • арматура;
  • труба под каркас 60×40;
  • лист профилированный;
  • направляющие для роликов;
  • 2 роликовые тележки;
  • механизм для открытия/закрытия;
  • шуруповерт;
  • саморезы;
  • аппарат для сварки;
  • болгарка;
  • угольник, уровень;
  • дрель.

Инструменты

Организация фундамента

Это самая ответственная часть работы, также очень трудоемкая. Закладка фундамента позволяет закрепить консольные блоки, всю конструкцию. Фундамент оформляется в виде прямоугольного блока с армированием из металла.

Фундамент из блоков

Ставится фундамент изнутри забора, куда будет открываться калитка.

Еще до момента земляных работ требуется внимательно рассчитать и перепроверить размеры для закладной части.

Правила выбора размеров такие:

  • длина прямоугольника из бетона составляет половину ширины прохода;
  • ширина минимум 50 см;
  • глубина будет зависеть от типа грунта, его промерзания, плюс сверху еще 20 см.

Вариант фундамента под забор

Нужно придерживаться указанных величин, чтобы конструкцию не покосило, когда начнет происходить вспучивание грунта весной. При неправильном монтаже фундамента просто не получится открыть калитку, попасть на территорию привычным способом.

Ширина проема должна равняться 4 м. Это позволит въехать на территорию даже начинающему водителю, грузовой машине. По итогу длина составит 2 м. На территории России глубина промерзания земли в среднем составляет 140 см, значит, заглубить блок нужно на 160 см.

Намного проще соорудить фундамент только под опоры – ямы выкапываются на такую же глубину, то есть в среднем 160 см. Столбы ставятся с уровнем, заливаются раствором цемента. Без техники и помощников обойтись не получится.

Упрощенный фундамент только под опору

Этапы сооружения фундамент и основы под калитку будут такими:

  • Расчет размера. Высота калитки должна равняться высоте имеющегося ограждения, ворот. Ширина – более независимая величина, но лучше не делать ее меньше 1 м, также обязательно оставлять по 2 см на зазоры двери с опорными столбами.
  • Грунт выкапывается в глубину 1,3 – 1,5 м в местах, отмеченных под установку балок. Их рекомендуется сварить друг с другом нижней перекладиной, чтобы не произошло перекоса с наступлением весны.

Схематичная установка глубины опор

  • Концы столбов заранее обрабатываются битумом с целью снижения рисков формирований коррозий, которую потом очень сложно брать и исправить, не затрагивая конструкцию. Нижнюю перекладину располагают под землей.
  • Выставить балки, контролируя процесс уровнем, залить бетонным раствором. Время от времени в процессе заливки примешивать гравий с целью улучшения адгезии с металлом.

Заполнение ямы с опорой

Крепление основных элементов

Крепление основных деталей конструкции проводится в такой последовательности:

  • На полотно монтируются петли, заранее для них высверливаются отверстия, также можно закрепить их способом приваривания.
  • Наметить места под петли на опорах, затем усилить отмеченные области уголками.

Петли

  • Между полотном двери и грунтом оставляют зазор не менее 10 см, иначе можно столкнуться со сложностью открывания зимой после заносов.
  • Зафиксировать полотно в проеме.

Фиксация

  • При применении врезного замка нужно в предполагаемом месте его размещения с двух сторон от профиля приварить закладные детали.
  • После завершения рекомендуется дополнительно обработать все детали антикоррозийным составом.

Покраска

Сборка

Теперь стоит подробнее остановиться на сборке именно откатной конструкции. Делают это также поэтапно:

Сборка

  1. Саморезами соединить профиль и каркас.
  2. Надеть получившееся цельное полотно на ролики.
  3. Сверху столба прикрепить скобу, которая не даст двери покачиваться в ветряную погоду.
  4. К роликовой направляющей с внутренней стороны забора болтами фиксируется зубчатая направляющая.
  5. С противоположной стороны устанавливается столб-ловитель, обязательно его верхняя, нижняя скоба.
  6. Проводится проверка плавности движения системы.
  7. Болты крепко затягиваются.
  8. Проверяется правильность монтажа всех элементов конструкции.

Проверка конструкции

Когда калитка готова, то остается произвести монтаж и настройку автоматики. Это делается по инструкции, которая прилагается к приобретенному комплекту.

После завершения всех этапов работы остается поставить ручку, замок, затем дождаться затвердевания бетона и начинать пользоваться входом.

Примеры

Самостоятельно можно изготовить не только откатные металлические калитки. Строительный рынок предоставляет возможности по вкусу каждому хозяину.

Деревянные

При желании самостоятельно сконструировать калитку из дерева основной проблемой становится выбор материала. Лучше отдать предпочтение такой древесине:

Забор из сосновой древесины

  • ель;
  • лиственница;
  • дуб;
  • клееный брус лиственных пород.

Забор из дорогих пород дерева

Лучше выбирать сухие пиломатериалы, которые будут иметь одинаковую толщину. Это значительно облегчит процесс работы.

Для монтажа нужны определенные инструменты:

  • молоток;
  • ручная или электрическая дрель;
  • ножовка или электрический лобзик;
  • рубанок;
  • шуруповерт;
  • отвертка;
  • уровень;
  • угольник;
  • карандаш.

Также потребуется штакетник 100 м шириной. Для прочного скрепления деталей нужно делать это при помощи шурупов или двух гвоздей.

Последовательность работы:

  • Полотно закрепить на опоре, столб вертикально вкапывается в землю чуть больше, чем на глубину промерзания.

Крепление на шурупы

  • Основание калитки включает 2 перекладин, расположенные по горизонтали, они соединяются с опорой рейками обвязки. Подкос конструкции требуется, чтобы придать жесткости. Подготовленная рама крепится опоры металлическими петлями.

Есть несколько вариантов соединения. Шурупами, гвоздями проще всего. Метод в шип труднее, зато крепче и долговечнее. Важно точно просчитать размеры, чтобы шип держался очень плотно.

Рама может соединяться металлическими пластинами с зубцами. Это несложно – пластины забиваются в рейки. Получается крепко, рама прослужит долго, выдержит большие нагрузки.

Когда нужно сделать конструкцию крепче, выбирают опоры из металла, каркас также варить из металлических уголков, а только потом крепить деревянную обрешетку. Конструкция получится намного более надежная. При необходимости обрешетку легко заменить на новую.

Калитки из рабицы

Загородная постройка с калиткой из рабицы смотрится ненадежно. Но на даче эта конструкция вполне подойдет, особенно, когда забор сделан по такому же принципу. Доступная цена на материал, простота установки – идеально для ограждения дачного участка.

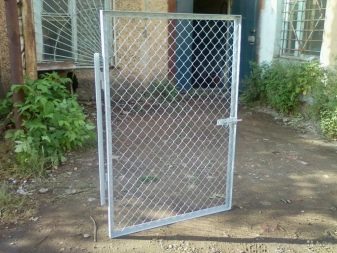

Рабица для калитки

Потребуются такие материалы, инструменты:

  • профили из металла;
  • сетка-рабица;
  • петли;
  • уровень;
  • защелка;
  • уголок;
  • болгарка;
  • строительный метр;
  • наждачка;
  • краска;
  • аппарат для сварки;
  • кисть;
  • краска.

Последовательность монтажа:

  • установка опор – их вкапывают в заранее подготовленные ямы глубиной приблизительно 1,5 м, затем заливают раствором с бетоном и песком;
  • для формирования каркаса нужно сделать из профиля отрезки по заданной длине, ширине;
  • на концах отмечаются углы по 45 градусов, отпиливаются;
  • на ровной поверхности выкладываются части каркаса, повторно проверяются замеры;
  • сварить часть друг с другом;
  • в центре приварить перекладину поперек;
  • зачистить обрабатываемые места;
  • отметить, где будут петли, приварить их, закрепить саморезами;
  • примерить калитку;
  • отметить на столбе места петель;
  • закрепить петли сваркой или саморезами;
  • покрасить столбы, каркас, особенно тщательно обрабатывая места сварки;

Окрашенная рабица

  • краска высохла, можно фиксировать калитку из рабицы проволокой и хомутами из пластика.

Вариант забора из рабицы

Калитка из рабицы с коваными элементами

Рабица для оригинального забора

Откатная конструкция с встроенным освещением

Надежная откатная конструкция

Простой, но крепкий забор с откатной системой

Деревянный откатной забор

Откатная модель со вставками из ковки

Уникальный откатной забор с калиткой

Недорогой красивый откатной забор

Презентабельная калитка с ограждением из разных видов металла

Металлическая калитка с автоматикой

Откатная калитка, украшенная коваными резными деталями

Заключение

Даже откатную конструкцию калитки, которую на первый взгляд сложно воссоздать, при желании нетрудно сделать самостоятельно. Иногда подручные материалы подходят для этих целей. Важно запастись терпением, делать работу аккуратно, предварительно пересчитав и перепроверив все размеры. А при желании можно создать уникальную калитку, привлекающую внимание и удивляющую своей эстетичностью.

Вконтакте

Facebook

Twitter

Google+

abgate.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
