Изготовление ворот и калиток из профнастила + фото

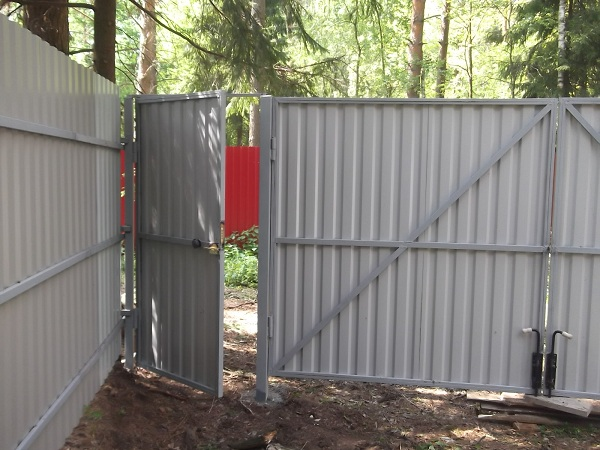

Стандартный вариант забора в сумме с воротами и калиткой на границе участка перед небольшим загородным домом проще всего построить из профилированной трубы и профнастила. Лучше всего с подобной работой справится профессиональный сварщик или слесарь, но для человека, имеющего хоть небольшой практический опыт слесарно- сварочных работ, изготовление ворот и калиток из профнастила по силам сделать собственными руками и даже без посторонней помощи.

Какой вариант ворот с калиткой выбрать

Схем построения такой конструкции, как ворота из профнастила своими руками, существует не так много, как может показаться на первый взгляд. Из большинства возможных вариантов в практике частного домостроения используются три схемы ворот с калиткой, проверенные временем и многолетним пользованием:

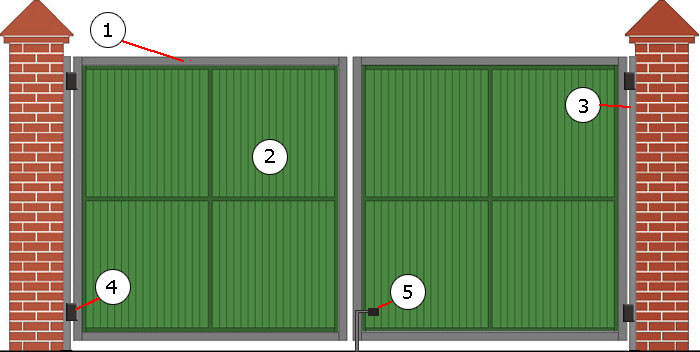

• Приставная конструкция калитки из профнастила. К двум столбам с навесными створками из профнастила добавляют третий столб- опору, на котором вывешивается рамная конструкция калитки;

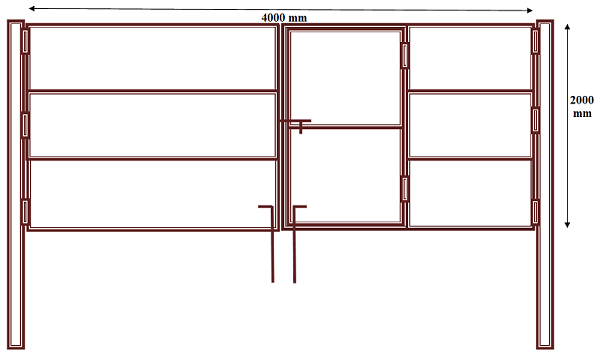

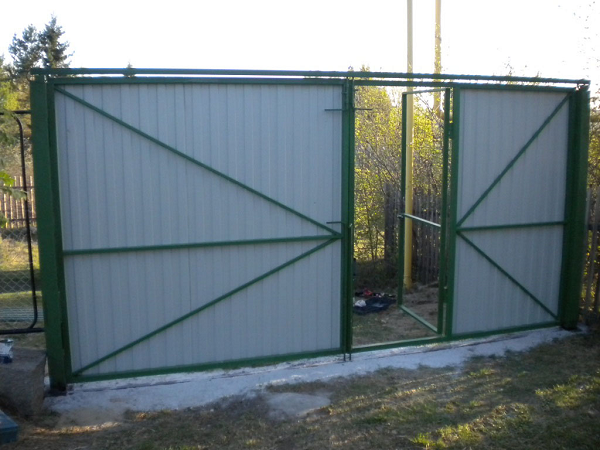

• Более сложный в изготовлении вариант со встроенной калиткой в створку ворот. Чаще всего он используется в ситуациях, когда места под приставную калитку из профнастила просто не хватает;
• Очень необычный вариант складных ворот из профнастила с калиткой. Такую схему можно применить в случаях, когда места в проезде не хватает даже для открытия створок рамных ворот.

Такая конструкция обойдется дороже из-за покупки дополнительной пары сотен облицовочного кирпича и оплаты услуг каменщика по выкладке трех столбчатых опор, но внешний вид таких ворот с калиткой из профнастила не идет ни в какое сравнение с другими вариантами,даже с учетом использования декоративных элементов. Такие ворота и калитки из профнастила фото получаются на порядок привлекательнее и красивее.

Кроме красивого внешнего вида, такие кирпичные столбы способны принять на себя львиную долю нагрузки, особенно в период сильных ветров или интенсивных косых дождей.

Из каких материалов делать ворота с калиткой

Конструкция ворот из профнастила в 90 случаях из 100 изготавливается из стандартной профилированной трубы квадратного и прямоугольного сечения. Для вертикальных стоек- опор применяется стальной трубчатый профиль квадратного сечения 80х80 мм, для изготовления каркаса створок и внутренних перемычек, в зависимости от размаха распашных половинок, берут профиль 60х20 мм, для калиток — более легкую трубу прямоугольного профиля 40х20 мм.

В качестве облицовочного материала применяется профнастил, стеновой или универсальный, марок «НС», «Н» или «С», с толщиной материала 0,5 мм. Чтобы усилить декоративные качества облицовки ворот и калитки у собственного дома, при обшивке каркаса створок устанавливают профнастил с цветным полимерным покрытием, для дачного участка или загородного домика лучше подойдет оцинкованный материал.

Кроме профнастила и профилированной трубы, потребуется крепеж – саморезы или заклепочные «пистоны», гаражные петли и засов, стопоры-фиксаторы створок. Если материал под изготовление приобретается из разряда бывшего в употреблении, потребуется щетка- насадка с бронзовой щетиной и фосфатный преобразователь ржавчины.

Кроме материала, потребуется сварочный инвертор или углекислотный полуавтомат, болгарка, рулетка и стальная слесарная линейка, шуруповерт с комплектом насадок под саморез или головка для монтажа и опрессовки заклепок.

Делаем своими руками ворота из профнастила с калиткой

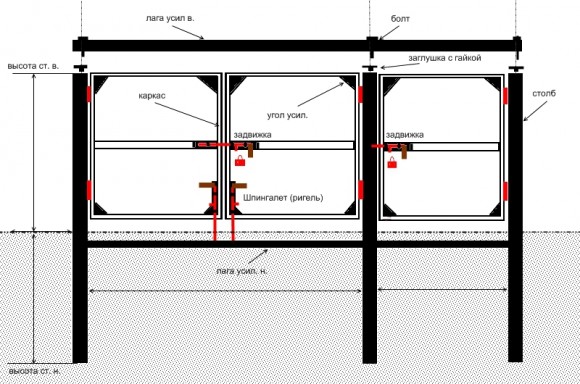

Общим вопросом, одинаково важным для любых воротных схем, является обустройство фундамента под вертикальные опоры. Чаще всего установка ворот и калитки из профнастила ограничивается сверлением скважин с установкой и бетонированием стальных трубчатых профилей по предварительно выполненной разметке и выравниванию. Для ворот и калитки из профнастила шириной до 2,5 м такой привязки столбов к грунту вполне достаточно для обеспечения устойчивости. Длинномерные конструкции специалисты рекомендуют усилить ленточным фундаментом или выкладкой кирпича.

Если трубы обложить кирпичной кладкой, то общей жесткости основания и вертикальных опор будет достаточно для установки более тяжелых или более высоких ворот. Зачастую к подобной схеме прибегают в качестве задела на перспективу, когда простые ворота и калитка из профнастила будут заменены на более тяжелые и изящные кованые створки.

Перегнуть палку в вопросе усиления фундамента невозможно, хотя, по сути, это дополнительные потери денег и времени. Более критичной бывает ситуация, когда после сборки ворот и калитки, даже с облицовкой из легкого профнастила, жесткости и устойчивости основания не хватает. В этом случае приходится делать «палубу» — наращивание бетонного ленточного фундамента при готовых воротах. Для этого:

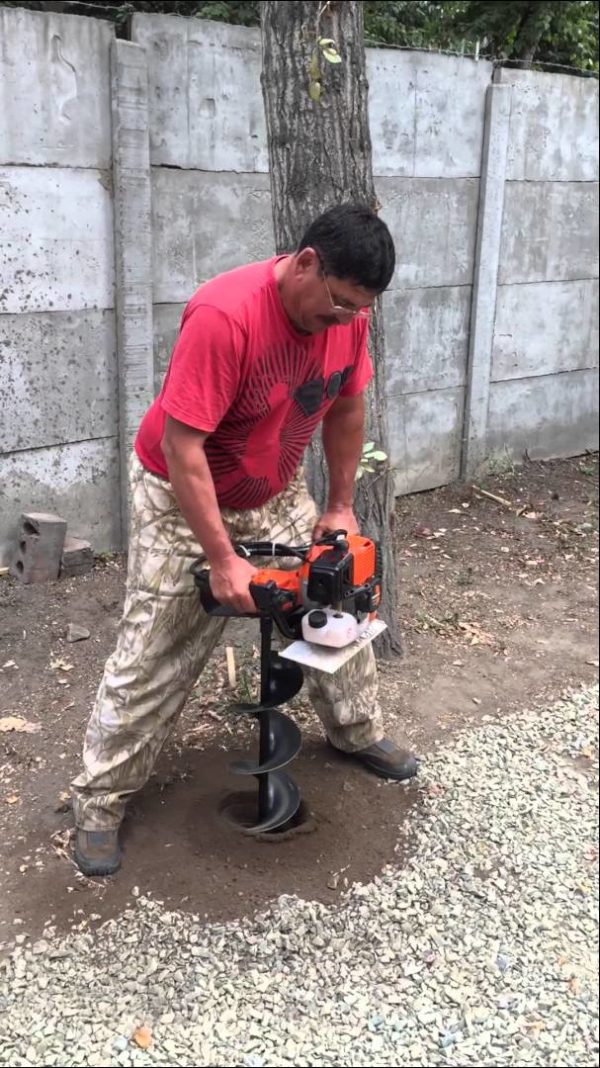

• Между столбами опор вырывается траншея глубиной и шириной в 30 см;
• На дно траншеи отсыпается слой гравия и песка;
• Между стальными столбами укладывается и приваривается четыре- шесть прутков арматуры, после чего перемычка заливается высокомарочным бетоном.

На период до недели, пока идет затвердевание материала, створки необходимо разгрузить домкратом или любой другой подпоркой.

Совет! Вместо железобетонной перемычки, можно уложить стальную балку таврового сечения шириной 150- 200 мм.

Изготовление каркаса створок ворот

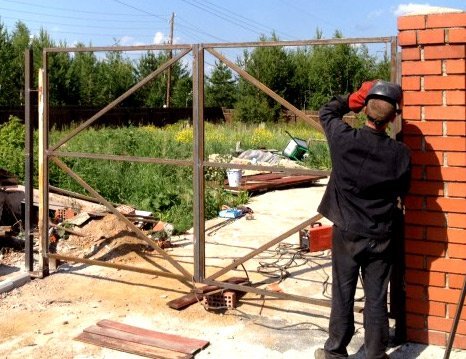

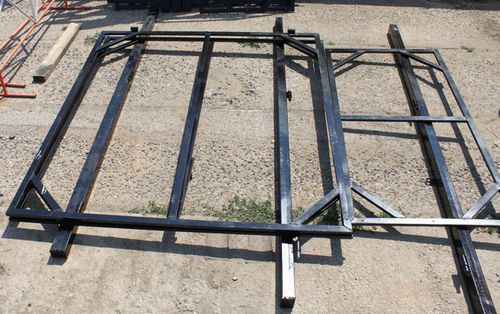

Изготовление каркаса створок чаще всего выполняется свариванием предварительно вырезанных заготовок, выложенных на подготовленной ровной площадке, застеленной стальным листом или тротуарной плиткой.

Наиболее удачным проектом ворот с приставной калиткой и облицовкой из уголка можно назвать вариант, приведенный на фото.

Отличительной особенностью данного проекта ворот из профнастила является достаточно грамотное применение разгружающих диагональных поперечин. Их использование позволяет на 60% разгрузить нижнюю горизонтальную планку каркаса. Кроме того, по длине диагонали достаточно просто контролировать прямой угол и симметричность будущих створок.

Самым сложным этапом считается выравнивание отдельных отрезков профиля в виде правильного прямоугольника. Из-за больших размеров сторон — 2500х1800 мм, отрегулировать положение отрезков профилированной трубы так, чтобы получить идеально точный прямой угол, очень сложно. Поэтому углы в раме будущего полотна ворот вымеряют слесарным или столярным уголком, и контролируют величину диагонали.

После выравнивания положения каркас будущих двух ворот с калиткой сваривают точками, устанавливают подкосы и две центральные стойки, как показано на фото. В таком виде каркас переносят к установленным столбам ворот и вывешивают на подставке в проеме между опорами. После разметки положения гаражных навесов верхние части приваривают к раме, нижние – к столбам. Не меняя положения каркаса, выполненные сварочные точки проваривают полноценными швами. По периметру, с внутренней стороны профилей каркаса, сваркой или саморезами крепят трубу 40х20, на которую в дальнейшем будут крепиться листы профнастила. Далее каркас ворот разрезается на две равные створки, и можно переходить к облицовке листами профнастила.

Каркас калитки изготавливается по аналогичной схеме, но с некоторым упрощением. Чтобы получить максимально точную форму прямоугольника дверей, вырезанные отрезки профиля собирают на сбитом из досок деревянном кондукторе. Отрезки профилированной трубы крепятся по сторонам кондуктора и свариваются в прямоугольную раму. Аналогичным способом определяется местоположение навесов и диагональных распорок. Обе створки и каркас калитки перед укладкой листов профнастила окрашиваются грунтовкой и алкидной эмалью.

Нашиваем профнастил на ворота и калитку

Укладка профнастила на каркас ворот начинается с разметки обрезания листов материала по требуемому размеру. Профнастил лучше резать ножницами по металлу, но при этом деформируется ступенчатый профиль материала, который приходится постоянно выравнивать.

При расчете потребного количества листов профнастила необходимо учитывать расход на перехлест в одну или несколько волн, и подобрать такой размер, чтобы на краях рамы находились впадины, а не гребни. Поэтому, чем меньше и уже волна профнастила, тем проще крепить материал, особенно на узкой раме калитки.

Крепление выполняется через одну волну во впадинах профнастила. Наиболее распространенным является крепеж кровельными саморезами или заклепками. Соединение заклепками обходится дороже, но качество крепежа заметно выше.

Альтернативный вариант ворот с калиткой

Если жизненного пространства на въезде не хватает для полноценного обустройства распашных ворот с приставной калиткой, последнюю можно изготовить простым переносом каркаса в плоскость створки.

В этом случае потребуется сменить схему усиления каркаса створки ворот поперечными горизонтальными распорками.

В зависимости от того, как удобнее пользоваться дверью калитки, дверной проем может быть смещен к столбу или к центру ворот. После разметки рама калитки крепится к раме створки боковыми поперечинами. Петли для дверей калитки, в отличие от крепления створок к столбам, наваривают с внутренней стороны воротной конструкции. После сварки каркасов ворот и калитки остается зашить плоскость листами профнастила.

Чтобы лицевая поверхность калитки не выделялась на фоне створки ворот, необходимо подобрать или вырезать фрагмент профнастила, совпадающий по форме и линии профиля с основной облицовкой. Крепеж такого профнастила рекомендуется первоначально выполнять с помощью потаенных болтовых соединений, а после окончательного выравнивания крепить саморезами или заклепками.

Если места под установку стандартных распашных конструкций с калиткой не хватает, как вариант, можно использовать систему секционных ворот.

Конструкция калитки не отличается от приставной версии, тогда как створка ворот выполняется по складывающейся схеме из трех панелей, соединенных дверными навесами. В сложенном состоянии такие ворота практически не выступают за габариты ограждения участка.

Заключение

Из всех возможных вариантов ворот с калиткой каркасная конструкция из профнастила получается наиболее дешевой и простой в изготовлении. При этом средний срок службы материала облицовки и каркаса не уступает дорогим кованым и панельным конструкциям. Чтобы придать поверхности профнастила более респектабельный вид, можно использовать недорогие накладные имитации кованых узоров и декора. Даже в этом случае профнастил обойдется дешевле настоящей ковки и литья.

bouw.ru

Калитка из профнастила: выбор, как сделать самостоятельно

Удобство такого материала, как профнастил оценили уже многие жители загородных домов. Этот продукт металлопроката активно используется для разных целей – как кровельный материал, в качестве забора. Калитка из профнастила в воротах или отдельно стоящая – это удобное решение, причем для любого забора. Она органично выглядит и с каменным и с металлическим и даже с сетчатым.

Калитка из профнастила

Почему профнастил?

Этот материал обладает рядом преимуществ. Ведь он имеет необходимую прочность, устойчив к воздействию влаги и механическим повреждениям. Цветовая гамма достаточно широкая, а это позволит выбрать подходящий лист под имеющийся забор и фасад дома. Еще одно существенное преимущество – профлист легкий, что позволит осуществить работы по изготовлению калитки и ее монтажа самостоятельно.

Варианты конструкции калитки из профнастила:

• Стандартная, прямоугольная на металлическом каркасе.
• Арочная.
• С коваными элементами. Они будут смонтированы поверх листа. Тем самым она превратиться из преграды для входа во двор в произведение искусства.
• Калитка в воротах – это неплохой вариант для экономии, ведь дверь врезается в плоскость ворот, тем самым можно использовать меньше материалов.
• Комбинированная – с коваными элементами и профлиста.

Преимущества и недостатки

У калиток и ворот из этого материала есть ряд положительных и отрицательных качества, поэтому перед тем как сделать калитку из профнастила нужно разобраться в них.

Положительные стороны:

• Конструкцию удастся создать быстро.
• Стоимость материала доступная.
• Не нужны сложные земляные работы для укрепления конструкции.
• Длительный срок эксплуатации.
• Материал отличается устойчивостью к коррозии и выгоранию.
• Внешний вид таких ворот с калиткой аккуратный и завершенный.

Комбинированная арочная калитка из профнастила и кованых элементов

К недостаткам относятся такие:

• Материал тонкий, а значит, калиточный проход можно легко прорубить, если он на замке.
• Не дает звукоизоляции.
• При сильном механическом воздействии материал деформируется.
• Появления самых мельчайших царапин, которые разрушают защитный слой чревато запуском коррозийных процессов.

Обратите внимание! Важно соблюдать предельную осторожность при монтаже профлиста и самой калитки, ведь минимальное повреждение – царапина – уже способна испортить материал.

Разработка макета

Прежде чем приступить к работам в натуре, то есть с материалами, необходимо создать чертеж калитки. Это не просто подготовительная мера, а обязательный момент, ведь при помощи него можно рассчитать количество материалов, необходимых для работы.

Для начала нужно определиться с размером будущей конструкции. Оптимально делать стандартную прямоугольную конструкцию со следующими оптимальными параметрами:

• Ширина входа в пределах 1 метра. Меньше делать не стоит, ведь это усложнит внесение крупногабаритных предметов. Если же сделать шире – это приведет к утяжелению конструкции и необходимости создавать усиленную конструкцию и больше ребер жесткости.
• Высота стандартная– в пределах 2,2 м, но можно и несколько ниже. Главное чтобы высота сделанной калитки соответствовала высоте забора.
• Опорные столбы имеют такие же параметры, как и остальные в заборе. Длина такого столба зависит от почвы, в которую он углубляется и от высоты самой конструкции. Уровень углубления нужно рассчитывать в зависимости от типа почвы. Так для тяжелых будет достаточно 0,7 м, для пучинистых нужно не менее 1 метра, а лучше 1,5.
• Параметры столба – труба с сечением 60х60 мм.

Также на этапе создания схемы нужно продумать расположение ручки, задвижки, замка. Удобным расположением для среднестатистического человека будет высота расположения этих элементов 90 см.

Калитка, забор и ворота из профнастила

Особенности проектирования для неровного рельефа

Специфика такого рельефа в том, что стандартно поставить калитку в нем не удастся. Нужно выдержать такие условия:

• Проектировать калитку одновременно с забором.
• Конструкцию ограждения размещать «ступеньками».
• Калитку нужно сделать одной из ступенек.
• Почву под ней обязательно выравнивают – террасируют – это позволяет избежать образования большого зазора под ней.

Необходимые инструменты

Набор инструментов, который понадобиться в ходе работ:

1. Сварочный аппарат.
2. Болгарка с кругом по металлу.
3. Мел или карандаш.
4. Рулетка.
5. Дрель
6. Лопата.

Из материалов нужны:

• Лист профнастила необходимого размера.
• Труба прямоугольного сечения размеры не менее чем 40х40. Можно не новую, но без следов ржавчины и других повреждений.
• Сварочные электроды.
• Кровельные саморезы – они имеют резиновую шайбу, которая не повреждает защитный слой материала.
• Петли.
• Замок и защелка.
• Ручка.
• Бетонный раствор, гравий, по необходимости арматура – все это нужно для заливки опорных столбов, если эти работы еще не проведены.

Монтаж столбов

При выборе столбов для калитки нужно ориентироваться на материал, из которого сделан сам забор. Так, если он изготовлен из дерева или профлиста, то можно брать металлический, для кирпичных или каменных заборов – кирпичный или бетонный.

Обратите внимание! Независимо от того, из какого материала изготовляется столб – ему нужен фундамент. На дне ямы для фундамента делают подушку из щебня, а стенки нужно изолировать от влаги.

Если столбы используются металлические, то их нужно замоноличивать в фундамент на всю его глубину. То есть труба заливается цементным раствором и выставляется строго по уровню, без перекосов и наклонов.

Вид фундамента и столбов для калитки в разрезе

Пока фундамент сохнет можно изготовить калитку.

Делаем самостоятельно калитку из профнастила

Основой, каркасом для калитки будет труба, выбранного сечения, минимум – это 40х40, но оптимальный вариант – это 60х40. Если труба не новая, то ее нужно зачистить и снять окалину, обработать составом защищающим металл от ржавчины. Это можно сделать быстро, используя специальную насадку на болгарку в форме чашечки.

Этапы дальнейших работ:

• Разрезание трубы на детали нужного размера. Для начала будет свариваться каркаса, по периметру. Для этого нужно отрезать от трубы 3 куска по 1 метру (или той ширины, которая запроектирована в чертеже) – 2 куска по 2 метра – это высота калитки.
• Скрепление между собой каркаса калитки. Из двух длинных и двух коротких создается прямоугольная рама. Примерно посредине вваривается перемычка, которая будет служить распоркой и ребром жесткости будущей конструкции.
• Теперь нужно сделать раскосы. Для этого замерить по диагонали расстояние между образовавшимися углами квадратов верхней и нижней части калитки. Причем отрезать куски трубы нужно под углом, после тщательных замеров.
• Раскосы ввариваются, как указано на рисунке.

Раскосы на каркасе калитки

• В ходе всех сварочных работ нужно контролировать ровность крепления, чтобы они не шли на перекос, их нигде не коробило.
• Далее привариваются петли к каркасу. Ответная их часть приваривается к столбу, при условии, если фундамент его уже полностью застыл.

Для проведения сварочных работ нужны умения, если сварка это что-то неведомое, лучше поручить эту работу знающему человеку, так не придется тратиться дважды, ведь с первого раза при отсутствии опыта, такую конструкции создать, не получиться.

Несколько важных нюансов при проведении сварочных работ

1. Горизонтальные и вертикальные элементы должны располагаться строго перпендикулярно.
2. Размеры горизонтальных элементов должны быть равными, только в этом случае удастся достичь прочности и надежности конструкции.
3. После завершения сварочных работы швы зачищаются и покрываются антикоррозийным составом. По желанию каркас можно сразу покрыть краской.

Обшивка профнастилом

После сваривания каркаса нужно замерить его окончательные размеры и только после этого вырезать лист профилированного металла. Кроить профнастил можно с использованием ножовки или ножниц по металлу.

К каркасу лист крепиться при помощи болтов или шурупов. При этом важно учитывать, что первым делом закреплять нужно по диагональным углам. Если размеры вырезанного листа подходящие можно проводит дальнейшее крепление к каркасу. Расстояние между крепежами – в каждую волну или через одну. Закручивать нужно с незначительным усилием, так чтобы резиновая прокладка только слегка ужималась. Она не должна повредиться головкой самореза, ведь в этом случае она быстро потеряет эластичность и выйдет из строя.

Защелка на калитке

Установка

На свое место она устанавливается методом навешивания на петли. Для того чтобы не повредить профлист, смонтированный на каркасе, лучше навешивать калитку вдовеем с помощником. Последний этап – это установка фурнитуры – замка с ручкой и защелки по желанию. Если установить электромеханический замок, то калитку можно буде открывать из дома.

Калитка с коваными элементами

Если стандартная калитка из профлиста на каркасе кажется скучной и хочется чего-то эдакого, можно украсить ее кованым элементами, но в этом случае работы будут иметь несколько другой вид. Для изготовления ее нужно делать двойной каркас. Причем лист профнастила нужно крепит между рамами. В результате выходит крепкий каркас, который с внешней стороны имеет декоративные элементы.

Красивые ворота и калитка с коваными элементами

Вывод

Создать калитку из профнастила своими руками совершенно не сложно. Конечно, если есть навыки работы со сварочным инвертором, ведь основанная работа именно за ним. Материалы не будут дорогими, но при этом удастся сделать удобную и надежную калитку.

Вконтакте

Facebook

Twitter

Google+

abgate.ru

пошаговая инструкция с расчетами и чертежами, как сделать распашные, откатные и другие с фото, видео

Ассортимент материалов для изготовления ворот необычайно широк, но индивидуальные застройщики отдают предпочтение профнастилу. Выбор обусловлен качествами этого материала. Он прочный, долговечный, лёгкий, декоративный, недорогой и простой в монтаже. Чтобы изготовить ворота из профнастила собственными руками, достаточно минимального количества инструментов и комплектующих и нескольких свободных дней.

Характеристики профнастила — достоинства и недостатки

Профилированные листы производят в заводских условиях по технологии холодного ката из стального листа. Лист оцинковывается с двух сторон, и это защищает его от воздействия внешних факторов и коррозии. В целях декоративности и дополнительной защиты профнастил также покрывают тонким слоем полимера самых разных расцветок.

Ворота из профнастила можно украсить коваными элементами

Профлист обладает разнообразными преимуществами:

• долговечность. Качество материала обеспечивает срок службы до 50 лет;
• внешний вид. Изделия из профнастила смотрятся основательно и привлекательно, хорошо сочетаются с любым материалом. Благодаря широкой гамме текстур и расцветок можно экспериментировать с дизайном изделия;
• небольшой вес и, соответственно, малая нагрузка на опоры. Эта особенность облегчает доставку и монтаж материала. Более того, для лёгкой обшивки не требуются массивные опорные столбы, что сокращает затраты;
• простота в уходе и эксплуатации. Ворота из профилированного листа не нуждаются в покраске, не выгорают и не тускнеют от воздействия погодных факторов;
• доступная цена. С учётом вышеперечисленных характеристик стоимость материала в сравнении с другими подкупает.

Недостатками можно считать:

• необходимость свободного места для открывания;
• вероятность стукнуть створкой автомобиль;
• повышенную ветровую нагрузку в регионах со сложными метеоусловиями.

Помимо профлиста, для создания ворот понадобится профилированная труба прямоугольного сечения. Конструкция представляет собой прямоугольную раму из профиля, к которой крепятся створки из профлиста. Размер створок определяет вид транспорта, который будет проезжать через ворота. Если это легковая машина, то достаточно общей ширины 3–4 м. Для грузового автомобиля воротный проём должен быть не меньше 5 м.

Выбор профнастила

Между собой профлисты различаются по толщине, степени прочности и высоте ребра.

• «С» — облегчённый и прочный оцинкованный стеновой лист с малой толщиной и высотой ребра. Самый распространённый вариант выбора;
• «НС» — более плотный профлист с большей высотой ребра, но и более тяжёлый;
• «Н» — массивный несущий профлист, использующийся для кровель огромной площади. Для ворот не подходит по причине большого веса и высокой стоимости.

В зависимости от вида и размера профнастил используют для кровли, опалубки, стен, заборов

Лучшим выбором будет профилированный лист марки С8 или С10. Число обозначает высоту волны в сантиметрах. Толщина листа этой марки составляет от 0,4 до 0,8 мм. Створки из профлиста марки С будут весить от 25 до 40 кг, поэтому их легко можно навесить вдвоём, без использования специального подъёмного оборудования. В силу того, что одного профлиста на створку будет недостаточно, размер рассчитывается исходя из ширины материала.

Фотогалерея: варианты ворот из профнастила

Изготовление ворот из профнастила

Порядок действий по изготовлению ворот из профнастила обусловлен логикой строительства.

Чертежи и расчёт размера ворот

Наибольшее распространение имеют два варианта ворот из профилированного листа — распашные и откатные. Но если откатные ворота в домашних условиях изготовить сложно, то распашную конструкцию, состоящую из двух одинаковых частей, собрать вполне реально. Створки распашных ворот могут открываться наружу или внутрь. Калитку можно либо врезать в одну из створок, либо установить отдельно сбоку от ворот. Это зависит от наличия свободного пространства. Перед сборкой и установкой ворот необходимо нарисовать чертёж, на котором будут указаны точные размеры изделия.

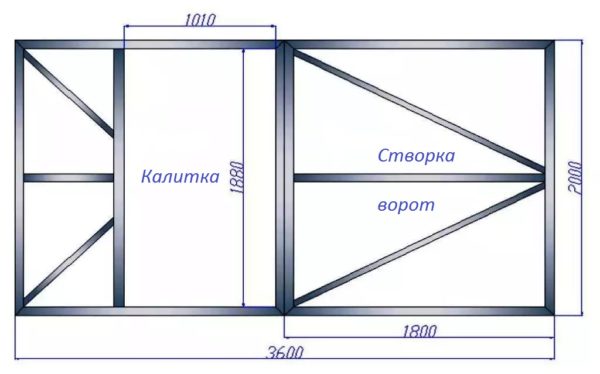

Чертёж каркаса распашных ворот с замерами поможет самостоятельно изготовить их

Схема должна включать:

• ширину проёма;
• количество стоек и их сечение;
• глубину вкапывания опор;
• чертёж каркаса с указанием всех длин;
• положение калитки и её размеры;
• место для петель;
• место для замка;
• место для засова;
• элементы усиления и их длину.

Ворота из профнастила можно сделать без калитки, но тогда ими неудобно будет пользоваться.

Если ворота небольшого размера и нетяжёлые, можно обойтись без калитки

Чаще изготавливают ворота из профнастила с отдельной или встроенной калиткой.

Громоздкие и тяжёлые ворота подразумевают обязательное строительство калитки

Для создания распашных ворот из двух створок с калиткой из профлиста размером 3×2 м понадобятся следующие материалы:

• профильная труба из металла 20×20×3 мм с квадратным сечением для формирования внутреннего обрамления створок ворот и основы калитки;
• труба для опор квадратная — 60×60×3 мм; для рамы створок — 60×40×3 мм;
• труба с квадратным сечением 40×40×2 мм для рёбер жёсткости каркаса;
• стеновой профнастил с волной 15–21 мм. Можно взять как просто оцинкованный С8, так и лист с полимерным цветным покрытием — зависит от бюджета; нарезать листы лучше в мастерской, так как при кустарном раскрое по краям может пойти коррозия;
• уголки и отливы;
• петли — по две на каждую створку и две на калитку;
• саморезы по металлу кровельные оцинкованные или под цвет профнастила;
• саморезы для крепежа листов или шурупы-шестигранники;
• заклёпки;
• электроды для сварки диаметром 2–3 мм;
• грунтовка для металлических изделий;
• декор (если надо).

Подготовка инструментов для изготовления ворот

Для строительства ворот из профнастила понадобятся:

• дрель;
• сварочный инвертор;
• болгарка;
• шуруповёрт;
• лазерный или любой другой уровень;
• отвес;
• ножницы по металлу;
• краскопульт или кисти.

Сборка каркаса

Поскольку рама несёт на себе всю ветровую нагрузку, а жёсткость профнастила на кручение невелика, важно сделать раму как можно более надёжной. Рама ворот собирается на ровной поверхности размером хотя бы с одну створку ворот. Чтобы получились прямые углы, используют специальные точные угольники.

1. Сначала делают заготовки из металла под углом 45 °.
2. Каждую заготовку очищают от ржавчины и грязи при помощи щётки — насадки на дрель.

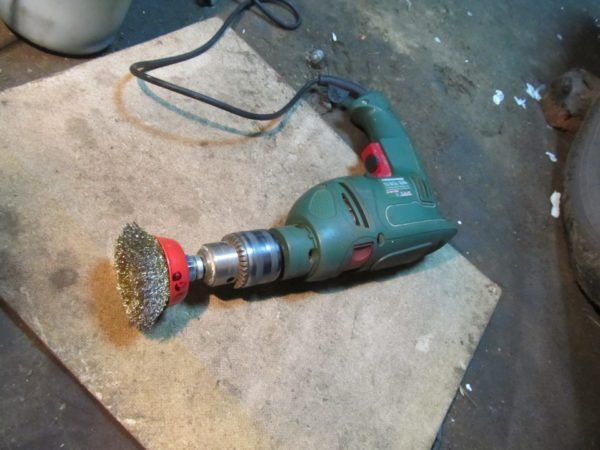

   С помощью специальной насадки на дрель заготовки очищают от ржавчины и грязи

3. Тщательно промеренную раму из профильной трубы сначала наживляют, а потом сваривают в виде прямоугольника, а углы укрепляют уголками из стали для дополнительной жёсткости.

   Рама из профильной трубы укрепляется стальными уголками

4. Длинную сторону створки делят на три части и приваривают в этих местах перемычки, которые тоже укрепляют уголками, а потом к перемычкам приваривают петли ворот. Каркас сваривают не полностью, чтобы в случае перекоса отрегулировать по уровню. Засов приваривают на этапе сборки каркаса. Сварку осуществляют прихватами с шагом от 20 до 40 см. Сплошной шов не допускается, так как это может привести к деформации металла во время нагрева. Верхние углы сводят наискосок со срезом, чтобы избежать коррозии, а нижние — под прямым углом, встык, для проветривания.

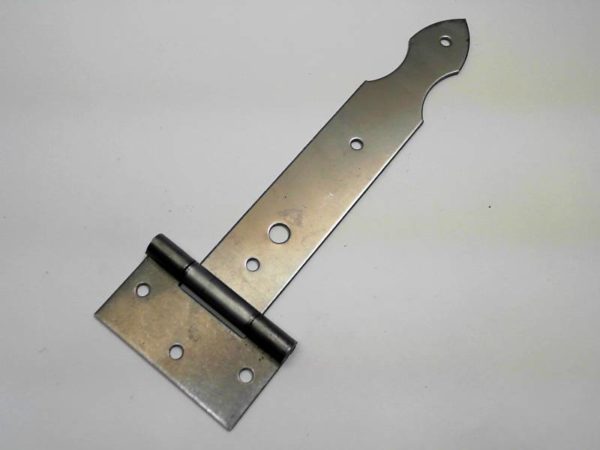

   Петли для ворот из профнастила могут быть не слишком большого размера, так как ворота нетяжёлые

5. Зачищают сварные швы.

   Сварные швы очищают от шлака, чтоы лучше держалась краска

6. Каркас обезжиривают бензином или растворителем.

   Перед покраской каркас обязательно обезжиривают

7. Красят каркас в нужный цвет.

Дорожный просвет должен составлять не менее 5 см для асфальтированного покрытия и 15–30 см для грунтового. Если просвет получился слишком большим, то на него можно установить съёмную планку, снимающуюся в зимний период.

Видео: сборка каркаса ворот из профнастила

Если в створке запланирована калитка, то каркас собирается по-другому:

1. В нужной створке создают каркас калитки размером 180×80 см.

   Ширина калитки в створке ворот составляет не более двух третей ширины створки

2. Петли смещаются к краям ворот.

   Если калитка из профнастила расположена в створке ворот, необходимы прочные петли, способные удержать двойной вес

3. Принцип сборки такой же, только профили используют меньшего размера.
4. Ту створку, в которую будет врезана калитка, дополнительно укрепляют.

   Створка ворот с врезанной калиткой укреплена дополнительной профильной трубой

Видео: сборка каркаса ворот из профнастила со встроенной калиткой

Обшивка рамы

Обшивку рамы осуществляют сразу же после сборки каркаса. Профлист можно крепить несколькими способами — прикрутить шурупами с шестигранной головкой или саморезами. Стыки дополнительно фиксируют заклёпками или саморезами. Предпочтительней саморезы, так как они исключают попадание воды в место крепления. Профлист можно монтировать как с одной, так и с обеих сторон каркаса. Профлист необходимо закрепить и на перемычках.
Украсить обшивку можно коваными элементами, которые привариваются или прикручиваются к профлисту в соответствии с чертежом.

Установка петель

Поскольку ворота из профлиста изрядно парусят, петли лучше выбирать дорогие, желательно на подшипниках. Сначала петли привариваются на каркас, а потом на опорную стойку, но можно и наоборот. Для тяжёлых ворот используется не менее 3 петель. Местоположение петли влияет на расположение створки в распахнутом состоянии. Если необходимо, чтобы створки открывались в обе стороны, к опоре петлю приваривают встык. Если в одну — то накладывают петлю на раму.

Врезка замков

Замки врезаются после навешивания створок. Различаются они по правилам установки и видам:

Обязательно приваривается труба для фиксатора ворот из арматуры от ветра и для перераспределения нагрузки с замка. Можно также установить защёлку или запор.

Пошаговое руководство по установке ворот из профлиста

1. Первым делом осуществляется разметка места для ворот.
2. Далее выкапываются ямы для столбов глубиной не менее одного метра. Перед вкапыванием опоры обрабатываются грунтовкой против коррозии.

   Ямы для столбов можно выкапывать вручную или с использованием бура

3. Столбы устанавливаются по уровню и закрепляются бутом (битым кирпичом или камнями).
4. В ямы заливается бетон в пропорции 5:3:1 (песок, щебень, цемент) и 25% воды. Раствор надо хорошо утрамбовать, чтобы он заполнил все полости.

   Раствор для укрепления столбов необходимо хорошо утрамбовать

5. Следует выждать, пока бетон затвердеет (около 7 дней). Верхняя часть опоры закрывается от дождя.

   Для закрытия незатвердевшего бетона от дождя удобен рубероид — распространённый недорогой материал

6. Подгонка уже готовых створок к стойкам. Для этого сооружаются специальные подставки из кирпичей, блоков или деревянных брусков. Сама створка выставляется строго по плоскости. На стойке отмечается место для нижней части петли, которая приваривается сразу же.

   Чтобы ворота стояли ровно, перед установкой нужно выставить створку и подложить под неё камень или кирпич

7. Устанавливается фурнитура.

   Замки, украшения, кованые элементы устанавливаются на ворота из профнастила в последнюю очередь

Профлист хорош тем, что не требует покраски. Зато можно приобрести уже готовый материал, стилизованный под дерево или камень. Можно украсить ворота коваными элементами или другим декором — сверху или по полотну створок. Чтобы украсить ворота, можно фигурно обрезать верхний край, но потом его необходимо защитить профилем.
При желании профлист можно разрисовать специальными красками, устойчивыми к внешним воздействиям.
Свободно пользоваться воротами можно только через месяц после установки.

Видео: изготовление распашных ворот из профнастила

Таким образом, используя подробную инструкцию по изготовлению, сделать ворота из профилированного листа не так сложно, как кажется. Они не только украсят входную группу, но и добросовестно прослужат не один десяток лет.

legkovmeste.ru

виды, расчет материалов, фото и нюансы монтажа

Каждый человек пытается в меру своих возможностей обезопасить себя и свое имущество. И для этого он предпринимает различные меры. Если речь заходит о дачном участке, то его владелец в обязательном порядке должен позаботиться о наличии таких конструкций, как забор, ворота и калитка. В то же время многим из нас нравится, чтобы вокруг нас находились красивые вещи.

Поэтому вполне понятно стремление многих владельцев дачных участков устанавливать не просто ограждения, а выделяющиеся декоративным оформлением конструкции. Среди доступных сегодня вариантов большой популярностью пользуются ворота и калитки из профнастила, которым по силам обеспечить не только надежную защиту от проникновения, но и сделать дачу более привлекательной.

Разновидности ворот из профнастила для дачных участков

Каждый новоиспеченный владелец дачного участка, получив клочок земли, первым делом устраивает ограждение по всему периметру, чтобы исключить проникновение на территорию посторонних лиц. Наряду с забором, устраиваются ворота, благодаря которым обеспечивается удобство доступа на дачу. Ворота различаются:

• конструкцией;
• материалом, из которого они изготовлены.

Когда стоит задача изготовить недорогую конструкцию, то чаще всего владельцы участков делают выбор в пользу профилированного листа. Из этого материала построить забор и ворота можно без больших проблем.

Решение огородить свой дачный участок забором из профнастила достаточно правильное и рациональное. Главное преимущество этого материала состоит в том, что соорудить забор можно своими силами, не прибегая к помощи специалистов. Это дает возможность для экономии на сооружении ограждения. Даже если ранее вы не имели опыта в возведении забора, то вы сможете быстро освоить основные моменты технологии строительства забора из профнастила.

Еще одна причина построить забор именно из профнастила заключается в том, что конструкция такого ограждения достаточно простая. Сам материал стоит недорого, поэтому ваши затраты на создание ограждения будут минимальными. К тому же профнастил прост в обработке, поэтому в ходе этой работы вы не столкнетесь с большими сложностями. Вам не потребуется приобретать дорогой инструмент для выполнения этой работы.

Когда сооружается забор, то есть всего несколько способов, которые могут быть использованы при его возведении. Что же касается ворот, то здесь выбор несколько больше, поэтому можно подобрать наиболее подходящую конструкцию.

Распашные ворота

Ворота из профнастила можно сделать распашными. Такой вариант конструкции является наиболее простым в плане реализации. Кроме этого, существуют ворота раздвижного и откатного типа. Устраивать на своем участке распашные ворота можно лишь в том случае, если перед местом их размещения есть достаточно свободного пространства для открытия створок. Если вы планируете создать ворота с небольшими створками, то в этом случае даже в условиях ограниченного места эти ворота не потеряют своей функциональности.

Откатные и раздвижные ворота

Ворота откатного и раздвижного типа следует использовать в тех местах, где недостаточно пространства для распашных конструкций. Однако их установка связана с определенными сложностями, выражающимися в необходимости установки механизма сложной конструкции. Кроме того, такие ворота предъявляют определенные требования к участку.

Расчет материалов для забора из профнастила

Чтобы не купить лишнего, необходимо еще до того, как отправляться в магазин, произвести все необходимые расчеты. В качестве условия поставим, что забор и ворота будем изготавливать из профлиста с ребром не более 2,1 мм. В качестве стоек будем использовать металлические трубы. Подбирая их, необходимо отдавать предпочтение изделиям с диаметром 60 мм. Поперечными элементами конструкции выступают также металлические трубы, у которых сечение должно составлять 60х25 мм. По своему виду они должны представлять прямоугольник, а металл для них должен быть небольшой толщины, не более 2 мм.

Теперь необходимо определить площадь профилированного листа, который потребуется для работ. Сначала нужно определиться с тем, какой высоты будет забор. Чтобы не столкнуться с большими сложностями, необходимо выбирать цифру, которую можно разделить без остатка на число 12. Это связано с тем, что обычно листы профлиста имеют длину 12 м. Такой вариант позволит сэкономить денежные средства и избежать возникновения остатков. Периметр участка необходимо заранее измерить рулеткой. Из полученного результата нужно вычесть ширину ворот и калитки. Обычно эта конструкция занимает около 6 м.

После этого необходимо посчитать количество труб, которые потребуются для забора, а также их параметры. При возведении забора до 30% длины трубы, которая будет выступать в качестве стоек, скрывается в земле. А та часть стойки, которая располагается выше, должна вместить высоту профлиста. Таким образом, если вы хотите устроить на своем участке забор высотой 2 м, то для стоек необходимо выбирать трубы длиной 2,7 м.

Теперь необходимо рассчитать поперечные лаги. Их закрепление происходит в два ряда для забора высотой 2 м. Если вы хотите более высокий забор, то в этом случае потребуется три ряда. Чтобы в процессе работы не возникало перерывов, необходимо подумать и о крепеже. При возведении забора обычно в качестве такового используются саморезы.

Установка ворот с калиткой из профнастила

Когда вы провели все необходимые расчеты и закупили в соответствии с ними необходимый материал, можно переходить к работе на участке.

Схема установки забора из профнастила.

1. Подготовка ям под стойки. Сначала необходимо наметить место, в котором будут устанавливаться ворота. Теперь здесь начинаем делать ямку для первого столба забора. Чтобы облегчить себе задачу по созданию ям для столбов, следует использовать ручной бур. Это сэкономит время и силы. Далее с интервалом 2 метра необходимо сделать все последующие ямы для столбов. На дно каждой необходимо уложить слой гравия и тщательно утрамбовать. Он будет выступать в качестве подушки. Его толщина должна составлять 10 см. После этого выполняется заливка бетоном. Для создания этой смеси необходимо использовать цемент марки М400 и гравий. Соотношение этих двух компонентов должно составлять 1:4.
2. Установка стоек. Перед тем как производить установку в ямы подготовленных труб, необходимо выполнить окрашивание. Внизу каждой стойки следует наварить крест из кусочков металлического профиля. Эта мера позволит повысить устойчивость столба будущего забора. После установки стойки выполняется заливка бетона и расштыковка. Последняя позволяет выпустить воздух из бетона и обеспечить надежность крепления стойки.
3. Поперечные лаги и профлист. Самый простой способ закрепления лаг — их приваривание при помощи электросварки. Если у вас в распоряжении нет сварочного аппарата, то можно воспользоваться креплением на болты и гайки. Однако это потребует больше времени и сил. К тому же придется помучиться с созданием сквозных отверстий. При создании крепления необходимо отступить от верха трубы и от земли 20 см. После завершения работы нужно выполнить окрашивание поперечных профилей. Затем можно переходить к навешиванию листов профнастила. Выставление листов производится по уровню. Закрепление выполняется при помощи шуруповерта на одно ребро. Между собой листы выставляются на одно ребро.

Расчет материалов для ворот и калитки из профнастила

Когда забор построен, необходимо подумать об установке ворот и калитки. Мы решили устраивать ворота распашного типа, которые будут иметь отдельную калитку. Ширина каждой створки будет 2-4 м. Высота должна быть такой же, как и забора. Размер калитки должен быть шириной около 1 м. Крепление распашных элементов будет производиться на две петли. Чтобы обеспечить надежность конструкции, можно установить еще и третью. Для создания периметра ворот используется прочный профиль 50х50 мм. Немного меньше по размеру берутся поперечные лаги. Отметим, что поперечные элементы могут быть такими же, как и в самом заборе, а можно сделать их как диагональные прямые.

Сварку элементов необходимо производить на горизонтальной поверхности еще до того, как они будут закреплены на петли. Большое значение имеет соблюдение прямого угла между элементами. Для этого необходимо создать приспособление, представляющее собой два деревянных бруска, соединенных под прямым углом. Выложив на это приспособление металлические детали, выполняется их прихватывание электрической сваркой, а после проверки прямого угла можно приваривать их основательно. Когда каркас будет готов, на него навешиваются петли.

Этапы работ по созданию ворот из профлиста

Теперь можно переходить к основной фазе работ — непосредственному созданию ворот и калитки из профнастила. Дело это не такое и сложное, поэтому каждому по силам справиться с ним самостоятельно.

Установка стоек

Так как забор уже установлен, то стойки для ворот необходимо расположить в непосредственной близости от столбов ограждения.

Сначала необходимо выкопать яму глубиной 1 м. В неё нужно насыпать 15 см гравия, а потом тщательно утрамбовать.

После этого готовим бетон, используя в качестве основных компонентов:

• цемент марки М400;
• песок;
• щебень.

Все эти компоненты необходимо брать в пропорции 1:2:4. На конце каждого столба необходимо сделать крест, используя остатки профиля. Потом стойка устанавливается вертикально в яму и заливается подготовленным бетонным раствором. Далее нужно подождать несколько дней, пока бетон окрепнет и будет надежно зафиксирован.

Монтаж створок ворот и калитки

Перед тем как установить ворота и калитку, необходимо отметить места, где будет навариваться вторая часть петель. Для этого створки устанавливаются на какой-нибудь упор, например, кирпич. Потом выполняется подравнивание со столбами. После проверки уровня необходимо выполнить пометку на столбе, к которому потом будет привариваться вторая часть петель. После этого можно навешивать каркас. С калиткой производится то же самое.

Установка профнастила

Для крепления листов профнастила к конструкции используются саморезы. Можно воспользоваться и болтами, однако это потребует больше времени и сил. Потом необходимо взять профилированный лист, из которого изготовлен забор, и вырезать детали нужной ширины. Если одного листа не хватает для изготовления створки, то используется второй лист нужного размера. Вырезается кусок требуемых размеров. Оба листа располагаются внахлёст. Потом они закрепляются саморезами. На этом работу можно считать завершенной. После этого остается установить на калитку и ворота замки и задвижки.

Забор и ворота с калиткой – обязательный атрибут любого загородного участка. Если вы только приобрели земельный участок в собственность, то в первую очередь необходимо позаботиться о заборе, чтобы исключить проникновение на вашу собственность посторонних людей. Чтобы сэкономить на заборе, следует использовать такой материал, как профнастил. Он стоит недорого, технология строительства с его использованием достаточно простая.

Освоить её может даже человек, который не имеет опыта в строительстве заборов. В сети интернет можно найти инструкцию, которая позволит построить надежный забор и ворота из профнастила. Фото наглядно показывают, насколько разнообразными они могут быть. Правильно выполнив все работы, вы получите надежный забор и ворота, которые обеспечат безопасность и защиту от посторонних взглядов при пребывании на загородной фазенде.

nashgazon.com

Пошаговая инструкция и материалы для изготовления +Видео

В статье рассказывается о калитке, изготовленной из профнастила. Она представляет собой незаменимую деталь в конструкции ограждения периметра заданной территории. Показаны материалы и методы сборки калитки.

Дана пошаговая раскладка этапов изготовления двери для заборе своими силами. Указывается какой профнастил необходимо использовать.

Устройство ограждения участка по периметру

Этапы

Обустройство состоит из нескольких этапов:

1. Разметка периметра.
2. Установка опорных столбов.
3. Устройство входной группы;
4. установка ворот,
5. установка калитки.
6. Устройство забора по периметру.

Важной частью являются первоочередные работы, связанные с монтажом ворот и калитки. Их устанавливают в первую очередь. Эти объекты, в процессе эксплуатации, испытывают постоянные повышенные нагрузки. Конструкции их должны рассчитываться с большим запасом прочности. Детали применяются с увеличенными техническими характеристиками. Калитка из профнастила является продолжением забора и проходом в нём.

Калитка как отдельный объект эксплуатации

Калитка представляет собой часть забора, равная ему по высоте, с рабочей функцией открывания и закрывания организованного проёма для прохода человека.

Калитка в ограждении находится в состоянии постоянной работы. Она отвечает за пропуск людей и испытывает нагрузки в несколько раз больше чем ворота. Частые открытия и закрытия замка под физической нагрузкой, постоянная вибрация, смещение конструкции при нажатии по диагоналям и вес самой конструкции.

Для компенсации последствий таких воздействий калитку необходимо усиливать при изготовлении дополнительными деталями.

Пошаговая инструкция изготовления

Материалы для изготовления

Каркас изготавливается из профильной трубы размером 40х40х3 мм или 40х20х3 мм. Изготавливается он в виде прямоугольника по периметру и дополнительных деталей из отрезков материала обеспечивающих функцию усиления жёсткости всей конструкции. Они располагаются внутри периметра по диагоналям или в форме равнобедренного треугольника, от углов стороны с навесами к краю с креплением замка. Соединяются детали каркаса при помощи сварных швов электрической сваркой.

Подготовка

Совет! До начала монтажа конструкции, подготовленные детали каркаса необходимо сложить в порядке выполнения задания в соответствии с проектными размерами. В местах стыков сделать сваркой прихваты и проверить ещё раз данные. При необходимости не сложно будет внести корректировки. Затем проварить швы окончательно с постоянным контролем.

Образованные наплывы металла и окалину убирают шлифовальной машиной посредством абразивного круга.

На готовый каркас устанавливаются шарнирные петли. В зависимости от конструкции их приваривают или прикручивают болтами к профилю.

С противоположной стороны устанавливается замковая конструкция, на предварительно приваренную стальную площадку. Она изготавливается из стального листа толщиной 3 мм и соответствует размерам по замку.

Дополнительно привариваются ручки в виде скобы или просверливается отверстие для монтажа двойных ручек кнобов.

Дополнительно! Возможно применение для изготовления каркаса стального уголка размером 40х40х4 мм. Это наиболее бюджетный вариант, но с ним сложнее работать.

Облицовка

Такая конструкция переходит к стадии устройства на ней облицовки. Распространённым материалом для этого является профнастил.  Его изготавливают из стального листа с двухсторонним покрытием составом против коррозии на основе цинка. Лучшим вариантом является профлист с полимерным покрытием. Он имеет широкую цветовую гамму и более надёжную защиту от воздействия внешней среды.

Данный материал прикручивается к каркасу калитки с помощью саморезов для кровли со сверлом. Предварительно необходимо просверлить отверстия в профиле меньшего диаметра, чем толщина рабочей части крепежа.

Информация!  Саморезы для кровли имеют под головкой резиновое уплотнительное кольцо. Оно препятствует попаданию влаги на деформированный участок полимерного покрытия металла при просверливании отверстия для крепежа.

Форма профиля, толщина металла и его цвет соответствуют характеристикам материала применяемого для изготовления забора данного объекта.

Размеры полотна соответствуют по ширине 1000 мм, а высота равна размеру забора. Для возможности общения, верх калитки изготавливается из просечного металла или изготавливается решётка.

Навес

Навешивается калитка на опорный столб. Материалом для него служит деталь подобная опорам, которые использовались для забора. Для усиления столб применяется с повышенными характеристиками по прочности, большего диаметра и увеличенной толщиной стенки. Устанавливается он погружением в грунт на глубину превышающую уровень промерзания земли, но не менее 1200 мм. Опора калитки обязательно должна заливаться бетоном для лучшего уплотнения.

На него монтируется ответная часть шарнирного навеса по заранее выверенным меркам.

Противоположной опорой для калитки служит столб ворот. Для жёсткости, между опорами привариваются сверху и снизу перекладины из профиля. Они образуют дополнительный каркас прочности и подобие дверной коробки для удобного притвора полотна калитки.

Врезка замка

В столбе прорезаются отверстия для закрывания язычка замка. При необходимости дополнительно монтируется щеколда для временного запирания двери.

Заключение

Применение профнастила для изготовления калитки является хорошим вариантом. Он имеет ряд положительных характеристик:

• Отличается высокой прочностью по наличию профильной конфигурации.
• Лёгкий по весу материал.
• Удобно монтировать самостоятельно.
• Не требует особых условий по уходу.
• Доступный материал по наличию.
• Имеет низкую цену.
• В случае повреждения можно быстро заменить.





domsdelat.ru
