Односкатная крыша из профнастила своими руками: устройство, уклон, угол

С профнастилом как кровельным материалом работать легко и удобно. Такие кровли получаются прочными и надежными, простыми в обслуживании и эстетичными. Но не многие знают, что не хуже по параметрам получается односкатная крыша из профнастила, и ее еще проще сделать своими руками. А потому, если вы ищете, чем покрыть небольшой летний домик, сарай, баня или гараж, обратите внимание на этот вариант. Ведь далеко не всегда необходимо сооружать из хозяйственных построек стандартные “избушки”!

А как сделать такую крышу, какой необходим уклон и какая обрешетка понадобится, мы вам сейчас расскажем.

Вот подробная видео-инструкция строительства такой крыши:

Вы наверняка заметили, как быстро односкатные крыши стали входить в российскую моду частного строительства. Стильные, лаконичные, необычные. Да, сегодня уже к недостаткам односкатных крыш нельзя отнести их малопривлекательный вид, как это было сравнительно недавно.

Дело в том, что многие столетия в России были традиционно строились только двускатные крыши, которые наиболее благоприятно переносили сильные ветра и большие скопления снега. А вот односкатные почти всегда красовались на постройках хозяйственного типа, как самый простой конструктивный вариант. И со временем отношение к этому минималистичному архитектурному варианту выработалось, как к «сарайному».

Но на самом деле односкатные крыши считаются за рубежом одними из самых стильных. И их куда легче и интереснее задействовать в необычные проекты: и сводить клином прямо в землю, и делать с разворотом, и размещать на них разные электросберегающие панели, и выполнять в сумасшедшем футуристическом спектре. Причем на фоне большинства стилей ландшафтного дизайна такие крыши выглядят вполне органично. Тем более что в природе еще можно встретить отвес или плоскую часть ландшафта, а вот в виде «домика», как у двускатных крыш – никогда.

А ведь односкатная крыша, при всей парусности профнастила, – самая безопасная в плане ветровой нагрузки. Особенно, если ее правильно расположить. Но все же вред от этой погодной стихии может быть, если вы еще и живете в ветреном районе. Почему? Сейчас объясним.

Дело в том, что ветер, кроме своих неустанных попыток сорвать крышу, еще и бросает на нее снег, дождевую воду и грязь. А в сильные бури дождевые капли умудряются не только падать, но практически летать в горизонтальном направлении. И, если вы при строительстве односкатной крыши с профнастилом не продумали никакой гидроизоляции, надеясь на стыки кровельных листов, дело плохо. Вода попросту под давлением воздуха попадет прямо под нахлест, а оттуда – в помещение. Ведь это только в тихий и безветренный дождик крыша без гидроизоляции – защита, а в бурю – настоящее решето.

Да и в обустройстве такая крыша радует своей простотой:

У профнастила много преимуществ перед другими кровельными покрытиями: легкий вес, прочность и экологичность. Для односкатной крыши это один из лучших вариантов: закрепили маловесные листы, и забыли о них лет на двадцать.

А теперь немного о самом материале. Изготавливают кровельный профнастил из стального горячекатаного листа толщиной от 0,4 до 1,5 мм. В заводских условиях этот профлист покрывают цинком или алюминием, чтобы защитить внутренний металл от коррозии, и полимерным покрытием. Трапецевидные ребра, которые делают у профнастила, значительно увеличивают его жесткость.

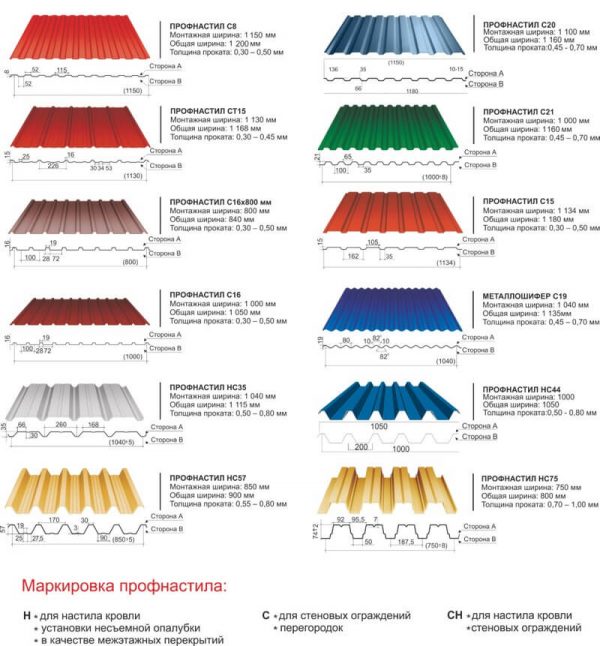

Для того, чтобы построить прочную односкатную крышу из профнастила, вам нужно научиться различать такие его виды:

  • С – это стеновые панели с ребром до 10 мм высотой и с толщиной 0,4-0,6 мм. Как вы уже догадались из названия, такие листы используют преимущественно для отделки стен построек и особых требований по жесткости к ним не предъявляется.
  • НС – это уже более прочные листы, с высотой ребер в пределах 10-35 мм и толщиной листа 0,6-0,85 мм.
  • Н – это уже несущие профлисты с толщиной от 3 мм и ребром от 40 мм.

Для крыши вам подходит профнастил марки Н и НС, а также специальной марки, которая разработана специально для кровель. Профнастил марки С вы можете использовать для покрытия небольших хозяйственных построек, да и то при наличии сплошной обрешетки.

Т.к. односкатная крыша отличается тем, что у нее нет конька, опасность проломления снегом здесь немного выше, чем у двускатной формы. А потому, не зависимо от того, идет речь о доме или небольшой пристройке к дому, лучше возьмите профнастил таких марок: NS44 или NS35.

А вот длина и ширина готовых листов бывает разной, т.к. предназначения профлиста тоже разные: для забора, для небольших сарайных крыш, для крыши частного дома и для устройства перекрытия.

Итак, первым делом нужно вычислить угол наклона будущей крыши, толщину стропил и шаг будущей обрешетки.

Определяем угол наклона

Согласно современным Строительным Нормам и Правилам II-26-76 для каждого кровельного материала определен свой минимальный угол наклона. Но все же есть смысл также обращать внимание на то, какой именно угол указал производитель той или иной марки профнастила – обычно минимальное значение больше.

Но что вообще сам по себе значит минимальный угол наклона? Это тот уклон, при котором перелива воды между гофрами не произойдет, а, значит, не станут образовываться лужи. Правда, и в этом случае также не учитываются снеговые нагрузки, и то, что сильный ветер способен заталкивать воду и снег в отдельные элементы кровли.

Обрешетка под профнастилОбрешетка под профнастил

Вот хороший пример достаточно плотной обрешетки под профнастил:

Односкатная крыша с небольшим уклономОдноскатная крыша с небольшим уклоном

Еще примите во внимание, что чем выше ребро, тем лучше для самой крыши, и тем реже можно делать обрешетку.

Рассчитываем нагрузки

При выборе угла наклона крыши из профнастила обязательно учитываются погодные условия конкретной местности. Так, профнастил как кровельный материал отличается особо высокой парусностью, а потому в ветреных регионах крыши с таким покрытием нельзя делать слишком крутыми.

С другой стороны, прогнуть такой достаточно тонкий материал способны и 1,5 метра снега на доме, а потому с этой стороны профнастил тоже хрупок. Вот почему вычислять угол вам придется тщательно, со всеми расчетами и ответственностью. Но чем ниже скат односкатной крыши, тем качественнее должна быть гидроизоляция и тем плотнее должны быть стыки.

Кроме ветровой нагрузки, односкатные крыши подвергаются целому ряду природных и физических сил, которые родом как из внешней среды, так и из самой постройки. Это влажность, атмосферные осадки и водяной пар, ветер, солнце, перепады температур и агрессивные химические вещества, которые находятся в воздухе. Причем тут воздух? Скажем, есть огромная разница для кровельного покрытия, которое находится на доме в тихом регионе и возле моря.

Проектируем вентиляцию

А теперь давайте разберемся с вопросом вентиляции. Односкатные крыши без чердака, которые называют совмещенными, строят тогда, когда уклон минимален. Их вентиляция происходит за счет наружного воздуха, который проходит через воздушные прослойки в кровельном пироге или через специальные каналы в верхних панелях. Только так на крыше не будет собираться конденсат:

Устройство вентиляции односкатной крыши из профлистаУстройство вентиляции односкатной крыши из профлиста

При более близком рассмотрении эти же процессы выглядят так:

Устройство вентиляции в односкатной крышеУстройство вентиляции в односкатной крыше

Еще одна задача при строительстве односкатной крыши под профнастил состоит в том, чтобы защитить подкровельное пространство от жары. Дело в том, что любое кровельное покрытие, сделанное из металла, под прямыми солнечными лучами в летние дни сильно нагревается. А современные гидроизоляционные пленки с металлизированным напылением на внешней стороне хорошо защищают от такой жары, ведь работают как отражатели невидимых тепловых лучей.

Односкатные крыши можно строить как с чердаком, так и без него. Если наличие чердака на планируется, тогда и кровля, и перекрытие объединяются в одно целое. Т.е. попросту само пространство чердака исчезает, превращаясь в небольшой вентиляционный проем, или и вовсе без него. Невентилируемые односкатные крыши строятся из многослойных или сплошных панелей, либо в очень простых проектах:

Кровля из профнастила с минимальным угломКровля из профнастила с минимальным углом

Итак, выбрали уклон односкатной крыши из профнастила и определились с ее конструкцией? Тогда строим – шаг за шагом:

Шаг 1. Изготавливаем мауэрлат

Укладка односкатной крыши из профнастила начинается с установки мауэрлата. Для этого возьмите брус 10х15 см, если только крыша будет не на постройке из бруса (здесь роль мауэрлата играет верхний венец).

Иногда необходим армированный пояс под мауэрлат, в который вставляют стальные шпильки и уже на них надевают сам брус. Зачем это нужно? Чтобы не только распределить нагрузки от крыши, но и достичь максимальной горизонтальности. Иначе у вас с одной стороны односкатной крыши получится один угол наклона, а со второй – другой. Поэтому наличие мауэрлата – обязательное условие.

Вот какой мауэрлат вам понадобится, если крыша будет достаточно массивной, а стены – из хрупкого блока:

Как сделать мауэрлат для крыши из профнастилаКак сделать мауэрлат для крыши из профнастила

А теперь крепите стропила к мауэрлату. Самый простой способ – два перекрестных гвоздя от 15 см длиной или же металлические скобы.

Шаг 2. Размечаем стропила и делаем обрешетку

Теперь делаем разметку стропил:

  • Шаг 1. Уложите доску на мауэрлат так, чтобы по краям оставались свесы по 40-50 см.
  • Шаг 2. Возьмите угольник или уровень и сделайте разметку верхнего и нижнего запила. В итоге ширина запила должна быть идеально равна ширине мауэрлата, но не превышать 1/3 высоты самого стропила.
  • Шаг 3. Изготовьте шаблон по полученному результату и по нему уже сделайте разметку на всех остальных стропилах.

Основание односкатной крыши под профнастил – обрешетка из досок или стальных прогонов. Принцип подбора нужной обрешетки для профнастила такой:

  • При минимальном угле наклона односкатной кровли обрешетка необходима сплошная или с шагом, который не превышает 30 см.
  • При среднем уклоне шаг обрешетки можно делать от 30 до 65 см.
  • Для крутой односкатной кровли шаг обрешетки уже можно делать до 1 метра!
  • При большом угле наклона крыши некоторые отдельные марки профнастила можно даже монтировать с шагом обрешетки от 3 до 4 метров, т.к. их жесткость это позволяет.

Делать обрешетку следует снизу вверх, крепя каждый брусок на один гвоздь или скобу прямо к стропилу.

Теперь устанавливаем кобылки – дополнительные свесы, под которые подкладываем рубероид, чтобы защитить их от сырости. Эти свесы вы в последствие зашьете сайдингом.

Шаг 3. Укладываем гидроизоляцию

Укладывать подкровельную пленку нужно полотнами снизу вверх, с нахлетом и не в натяг. Уже на стропилах такая пленка крепится специальными рейками – контробрешеткой, при помощи строительного степлера или гвоздей.

Если односкатную крышу вы делаете невентилируемой или у нее с этим делом туго (вполне широкая практика), тогда в качестве гидроизоляции берите не простую пленку, а антикондесатную, которую еще называют гидропароизоляционной. Еще лучше – современную паропроницаемую мембрану, которая все лишние водяные пары будет выводить наружу. Ведь на самом деле идеально рассчитать направление водяных паров и обезопаситься от протеканий почти невозможно. Все потому, что речь идет о достаточно сложных процессах.

Ведь самый опасный в плане протечек подтаявший снег. Он при этом еще не двигается вниз, а потому талая вода оказывает давление на профнастил. Найдет хоть малейшую щель – обязательно проникнет.

Шаг 4. Поднимаем профнастил на крышу

Очень важно для односкатной крыши подобрать такой профнастил, длина листов которого превышает длину ската. А для строительства такой крыши вам понадобятся такие инструменты:

  1. Шуруповерт и электрические ножницы.
  2. Длинная и прочная веревка.
  3. Специальные кровельные шурупы с шестигранными головками и резиновыми прокладками.
  4. Степлер и скобы.
  5. Две прочные лестницы – одна для земли, вторая – на длину ската.

Веревку, которую нужно брать минимум в 4 раза длиннее лестницы, закрепите на обоих ее концах. У вас должна получиться петля, в которую вы вложите профнастил и поднимете его за ее счет.

Укладываться листы профнастила должны в горизонтальном направлении, с нижнего угла. К слову, если вам придется подрезать один из листов, то не делайте этого шлифовальной машинкой, которая предназначена резки металла. Дело в том, что она всегда разрушает на таком покрытии слой цинка с покрытием, и металл попросту поддастся коррозии.

Как крепить профнастил на односкатной крыше?Как крепить профнастил на односкатной крыше?

Шаг 5. Монтируем профнастил

Для одного листа вам понадобится не менее 9 штук шурупов. Если высота ребра не превысит 2 см, то закрутите шуруп в вершину, если больше – тогда только в прогиб. Следите за тем, чтобы уплотнительная прокладка не была ни пережата, ни оставалась свободной.

Итак, вот как нужно монтировать лист профнастила на обрешетку:

  • 1-я рейка: всего по одному саморезу в каждый прогиб.
  • 2-я рейка: по два самореза через два прогиба.
  • 3-я рейка: по три самореза через два прогиба.
  • 4-я рейка: всего четыре самореза по ширине листа.

Укладывать профнастил на односкатную крышу нужно вертикальными полосами, стыкуя на ширину одной волны. Только возле стен и в других стыках профнастил нужно класть с нахлестом 15-20 см. Во время монтажа саморезы вкручивать нужно только во впадину. А специальный резиновый уплотнитель надежно защитит поверхность от протекания и повреждений.

Монтаж профнастила на крышу при помощи саморезовМонтаж профнастила на крышу при помощи саморезов

Вот и все! Остается только обеспечить с крыши правильный водоотвод:

Как отвести воду с односкатной крыши?Как отвести воду с односкатной крыши?

Порой односкатные крыши могут быть не такими уж и простыми по своей конструкции. Вот этот вариант, к примеру, становится в последнее время все более популярным:

Односкатная крыша под профнастилОдноскатная крыша под профнастил

Здесь односкатные крыши строятся рядом, образуя вместе как бы двускатную, но все же это не она. Здесь есть очень хитрый момент: ввиду отсутствия общего конька, на стены здания нет такой распирающей нагрузки, особенно от снега. Но в плане строительства таких крыш остаются все те же принципы, которые мы раскрыли в этой статье.

krovgid.com

Какой угол наклона крыши выбрать? — Мастер профнастила

При строительстве часто отдается предпочтение кровли из профнастила. Выбор профилированного железа в качестве покрытия часто обусловлен простотой укладки профлистов и их недорогой ценой.

Формула расчета угла наклона кровли.

Формула расчета угла наклона кровли.

Минимальный уклон кровли из листов профнастила оцинкованного железа может быть разным, и зависит от климата местности и формы конструкции строения.

Угол наклона стропил — нормативный показатель. Его надо придерживаться, руководствуясь СНиП, который дает возможность выбирать наклон, учитывая все параметры постройки. При устройстве кровли из профлиста берется во внимание тип помещения, конструкция крыши и функциональность здания. Срок эксплуатации кровли из профнастила прямо зависит от умения и навыков рабочих, производивших строительство крыши и монтажные работы. Использование профлиста требует выверенный угол наклона и соответствующую конструкцию стропил. Минимальный уклон кровли из профнастила может быть любым, но не менее 8°.

Оцинкованными листами кроют разные виды построек. Их используют для создания крыш промышленных объектов, навесов, гаражей, жилых домов, дачных домиков и полузакрытых беседок. Этот вид покрытия делают путем холодного проката оцинкованного металлического листа. У профлиста есть заводские маркировки, которые прямо указывают, для чего он предназначен. Для устройства кровли из профнастила выбирается «Н» — кровельный или «НС» — универсальный вариант. Отличие разных марок профлиста зависит от высоты волны, толщины листа стали и общей жесткости созданной конструкции.

Каким должен быть кровельный пирог

Схема устройства крыши, покрытой профилированным листом.

Схема устройства крыши, покрытой профилированным листом.

Кровельный пирог при создании крыши из профнастила состоит из:

  • основного покрытия;
  • утеплителя;
  • изолирующей мембраны.

Каждый слой имеет свои функции. Все составляющие кровельного пирога должны присутствовать в монтаже покрытия в обязательном порядке, иначе кровля из профлиста будет пропускать влагу, холод. При серьезных нарушениях монтажных работ по устройству кровли из профнастила может произойти обрушение созданной конструкции.

Монтаж утеплителя, одного из составляющего пирога, является одним из важных видов работ при устройстве крыши. Он укладывается между стропил и нужен для теплоизоляции, чтобы сохранять внутреннюю температуру помещения. Сверху утеплитель накрывают противоветровым покрытием, что составляет второй слой пирога. Этот слой необходим для изоляции потоков воздуха, которые поступают снаружи. Противоветровое покрытие повышает способность утеплителя к теплоизоляции.

Укладка профиля — это третий слой пирога, который надо правильно смонтировать. После того как уложен слой изоляции, делают обрешетку, на которую и укладывают листы профиля. Для этого берут деревянные бруски толщиной не менее 3 см, и делают из них как поперечные, так и продольные балки. Расстояние между балками рассчитывается с учетом размеров используемых профилированных листов металла, с вычетом 10 см нахлестки на каждый лист.

Необходимо сделать зазор между слоями гидро- и теплоизоляции и кровельным материалом. Этот зазор может быть равен толщине балок, из которых строят обрешетку, или быть немного больше.

При использовании дополнительных ребер жесткости можно увеличить срок эксплуатации строения в несколько раз.

Вернуться к оглавлению

Каков минимальный угол наклона крыши

Таблица расчета минимального угла наклона крыши для различных вариантов кровли.

Таблица расчета минимального угла наклона крыши для различных вариантов кровли.

Угол наклона крыши определяют в зависимости от силы тяжести самой кровли из профлиста, условий эксплуатации и воздействия осадков и ветров, которые являются типичными для данной местности.

СНиП утверждает, что любое здание можно крыть, используя профнастил, делая уклон ската не меньше 8°. При таком устройстве наклон не даст возможность осадкам проникнуть через кровлю.

  1. Оптимальный вариант, если уклон стропил для крыши из профиля будет равен 20°.
  2. Для помещений производственного и хозяйственного назначения уклон равен 8°.
  3. Для жилых помещений минимальный уклон — 10° .

Вернуться к оглавлению

Учитываем угол наклона при устройстве обрешетки

Уклон кровли из профнастила прямо связан с таким понятием, как способ укладки кровельного материала. Его в обязательном порядке учитывают во время работы по устройству кровли из профнастила, чтобы соблюсти все правила укладки и эксплуатации постройки. От угла наклона зависит устройство обрешетки и величина нахлестки профлистов.

При угле, равном 8°, шаг обрешетки равняется 40 см, при другом градусе наклона можно использовать любое расстояние, соответствующее размерам в пределах от 0,5 м до 1 м.

При угле наклона выше 20° шаг может варьироваться от 30 см до 65 см.

Вернуться к оглавлению

Правильно кладем профлисты внахлест

Если угол наклона крыши менее 14°, то при укладке нахлест листов по горизонтали должен быть более 20 см. Если наклон от 15 до 30°, требуется нахлест от 15 до 20 см.

При угле наклона кровли из профнастила более 30° допустим нахлест от 10 до 15 см.

При угле наклона 12° и ниже нужна герметизация стыков горизонтальных и вертикальных нахлестов. Обычно для этих целей используют силиконовый герметик.

На стыках профлистов на коньке для герметизации используют специальные профилированные уплотнители. Их использование позволяет защитить строение от попадания под кровлю обильных осадков.

Вернуться к оглавлению

Как правильно крепить профлист на крыши

Для крепления профилированных листов на деревянные брусья используют саморезы для профиля, которые имеют на конце сверло и оснащены прокладкой из неопрена. Крепление профлиста делают в нижней части волны в середине и по бокам. Шаг для крепления 35-40 см. Саморезы, подходящие для крепления профиля, должны иметь размер — 4,8 х 35 мм. Для крепления коньков используют саморезы длиной в 8 см.

При строительстве угол наклона крыши очень важно учитывать, для того чтобы потоки воды не заливали здание во время обильных осадков или таяния снега весной. Чем меньше угол наклона, тем больше должен быть нахлест листов. При наклоне меньше 12° требуется использование герметиков, которые увеличат дополнительную непроходимость крыши, защищая от воды строение.

masterprofnastila.ru

Уклон кровли из профлиста - Прочитайте!

Чтобы крыша надежно защищала дом и прослужила как можно дольше, при ее возведении необходимо учесть под каким углом по отношению к самому дому она будет построена. Большое влияние при этом оказывает климат, роза ветров, обилие осадков в той населенной зоне, где возводится дом. Но также немаловажное значение имеет и материал, который будет служить кровлей.

Как рассчитать угол наклона кровли, если в качестве кровельного материала выбраны профилирующие листы (профлист или профнастил)?

Уклон кровли из профлиста

Уклон кровли из профлиста

Прежде всего, необходимо отметить, что кровля крыши профнастилом идеально подходит в том случае, если длина ее ската меньше 12 метров. Важно при укладке профнастила на кровлю соблюдать все требования СНиП, в которых к применению рекомендуется стеновой, универсальный профлист, а также профилированный лист для перекрытий и с высотой волны выше 20 мм. При выборе профлиста нужно соблюдать соответствие его полимерного покрытия особенностям климата.

Рекомендации уклона по СНиП

Уже взято за правило измерять угол наклона кровли в градусах или процентах:

Один градус равен 1,7 процента, а 45 градусов – 100 процентам.

Таблица уклона кровли

Таблица уклона кровли

Чем выше угол наклона кровли, тем меньше на нее будет оказывать давление снег зимой, и быстрее будет отводиться вода летом. Однако существенно возрастает влияние розы ветров (иначе говоря – парусность крыши). Если уклон крыши будет незначительным, то влияние ветра уменьшится, но соответственно вырастет нагрузка на кровлю от осадков, а значит, придется задуматься над обеспечением надежной герметизации и водостойкости кровельного материала.

Угол наклона кровли влияет на нагрузку

Угол наклона кровли влияет на нагрузку

В зависимости от климатических условий, в которых строится дом, учитывается угол наклона. Там, где выпадает большое количество осадков, лучше всего сделать крышу под углом 45 градусов, чтобы капли дождя или снег не задерживались на крыше. Если на местности преобладают сухие и теплые дни, то угол наклона следует сделать минимальным (в случае с профнастилом 8 – 10 градусов). Такой же уклон кровли будет уместен в тех краях, где возможно возникновение штормового ветра.

Для каждого материала существуют свои рекомендации уклона кровли.

Для такого материала, как профлист, СНиП рекомендуют градус уклона в 20 градусов (36,4 процента). Это идеальный уклон для профлиста. Но крыши на домах делаются разные и не всегда угол их наклона равен 20 градусам. Потому существует минимальная разрешенная величина угла наклона крыши для каждого материала, выбранного для кровли, в том числе и профилирующих листов.

Минимальным градусом угла уклона кровли из профнастила для промышленных или хозяйственных построек являются 8 градусов (14,1 градуса), для жилых домов – 10 градусов (17,6 процента). Если кровля будет укладываться в несколько слоев (например, в два), то эти цифры увеличатся, то есть угол уклона кровли необходимо увеличить, чтобы не допустить скопления влаги на стыках профнастила.

Чем меньше будет угол уклона, тем шире придется делать нахлест листов, из-за чего уменьшится эффективная площадь материала. Так, например, при наклоне в 35 гр. нахлест должен быть равен 15 см, от 15 до 30 гр. – 20 см, менее 15 градусов внахлест идут две волны профилирующего листа, и его стыки (и продольные, и поперечные) поддаются герметичной обработке.

Процесс крепления профлиста

Процесс крепления профлиста

Расчеты по вычислению угла наклона

Чтобы произвести расчеты по вычислению угла, под которым будет наклонена кровля, часто применяется уклономер – специально предназначенный для этого прибор. Но есть возможность произвести вычисления самостоятельно, вооружившись знаниями по тригонометрии.

Здесь пригодится формула прямоугольного треугольника. Катеты будут представлять промежуток между коньком и перекрытием и промежуток между карнизным скатом и центром перекрытия. Гипотенуза — это скос крыши, измеренный по прямой. Узнав эти расстояния и применив к ним тригонометрическую функцию, есть возможность с легкостью рассчитать самое маленькое значение угла наклона кровли.

Схема составления угла наклона

Схема составления угла наклона

С помощью деления высоты конька на длину скоса получаем синус угла ската крыши. Используя вычисления на калькуляторе, определяется его величина в градусах (процентах). Если удобнее использовать функции косинуса или тангенса, то применяются соответствие ½ ширины перекрытия и длины скоса кровли или высоты конька и ½ ширины перекрытия.

Обратите внимание

  1. Для любого материала, используемого в качестве кровли важно, чтобы на нем не задерживались остатки влаги от осадков. Поэтому нужно грамотно установить систему водостока. Еще на этапе планирования нужного склона крыши надо предусмотреть, чтобы водосток был направлен к воронкам, принимающим воду (когда система сбора воды внутренняя) или в сторону специальных желобочков (когда система сбора воды внешняя).
  2. Это имеет особое значение в том случае, когда размер угла наклона кровли имеет самую маленькую допустимую величину.
  3. Если угол склона крыши меньше 10 гр., кровельный материал должен быть мембранным – он предохранит материал, используемый в качестве кровли от воздействия сырости, а значит материал не будет испорчен.Создание вентиляции на крыше

    Создание вентиляции на крыше

  4. Чем меньше величина наклона кровли, тем шире необходимо сделать зазор, обеспечивающий проветривание. Специалисты рекомендуют делать его не менее 50 мм.
  5. Укладывая профлист на крышу с самым маленьким углом наклона, важно соблюдать правильный размер нахлеста и шага крепления. Если следовать всем правилам укладки материала, то крыша из профнастила прослужит долго и обеспечит надежную защиту строению. Если нет уверенности в своих силах, лучше всего доверить это дело профессионалам.

stroyvopros.net

Влияние угла: зависимость профлиста от наклона кровли

Угол наклона скатов по отношению к горизонтальной плоскости — важный показатель для крыши. Он отражается на конструкции и эксплуатационных характеристиках и поэтому выбирается после анализа финишного кровельного покрытия. Например, профлист предъявляет к уклону крыши особые требования.

Понятие уклона кровли

Под уклоном крыши понимается интенсивность наклона кровли по отношению к горизонту. Этот показатель обозначается латинской буквой İ и выражается как в градусах, так и в процентах.

В документации уклон крыши обычно выражен в процентах, хотя неукоснительных требований к обозначению его размера не предусмотрено.

Измерение угла наклона

Угол наклона определяют уклономером — прибором со шкалой деления — или расчётом по формуле из курса математики.

УклономерУклономер

Уклономер — инструмент с осью, маятником и шкалой деления

Специальный инструмент используют только в исключительных ситуациях, обычно для расчёта уклона кровли прибегают к математической формуле i = Н/L. i — это угол наклона ската, Н — высота по вертикали (от конька до карнизной планки), L — промежуток от низа до верха ската по горизонтали (длина заложения).

Угол наклона крышиУгол наклона крыши

Угол наклона крыши — это результат деления высоты кровли на длину заложения

Чтобы значение наклона крыши преобразовать в проценты, его требуется умножить на 100. А в градусы полученные проценты можно превратить по специальной таблице.

Таблица: степень наклона крыши в двух мерах измерения

Пример измерения уклона кровли

Допустим, что высота крыши равна 2 м, а длина заложения — 4,5 м. Значит, вычисление уклона кровли получается следующим:

  1. i = 2.0 : 4,5 = 0,44.
  2. 0,44× 100 = 44 %.
  3. 44 %=24° (согласно таблице перевода процентов в градусы).
Видео: вычисление угла наклона ската

Минимальный порог уклона кровли из профнастила

Лимит уклона крыши по минимуму определяется типом кровельного материала.

Когда крыша наклонена несильно, финишное покрытие может не превращать скаты в своеобразные паруса. Зато ему придётся быть максимально прочным, герметичным и непроницаемым для влаги.

Крайнее значение для угла наклона крыши из профлиста у жилых домов — 12°. А «разумным» уклоном кровли, сделанной из профнастила, считается показатель в 20°, который гарантирует, что крыша будет надёжным сооружением. Кровле нежилых помещений подходит угол наклона, равный 8°.

Эти нормы могут быть недействительны лишь в ситуации монтажа на крышу нескольких слоёв материала. Допустим, при установке строительного сырья в два пласта наклон кровли обязательно увеличивают, иначе в места совмещения одного листа с другим будет просачиваться вода.

Минимальный уклон кровлиМинимальный уклон кровли

Минимальный уклон кровли из профилиста — 8 градусов

Самый маленький уклон кровли сказывается на устройстве стропильной системы и обрешётки, а также на укладке профнастила.

Стропильная система в зависимости от уклона крышиСтропильная система в зависимости от уклона крыши

Чем круче скаты, тем больше применяется стоек

Деревянную конструкцию под профилированные листы на почти пологой кровле создают с крошечными просветами или абсолютно без них. Материал выкладывают на обрешётку с относительно большим нахлёстом, отчего уменьшается его эффективная площадь.

По сравнению с уклоном в 15–30°, который требует соприкосновения листов на 2–3 см, угол наклона, равный 10°, вынуждает строителя накладывать один металлопрофиль на две волны другого.

Лимит по максимуму для угла наклона крыши из профнастила не предусмотрен. Профилированными листами можно крыть даже скаты, наклонённые на 70°, если этому не противоречат погодные условия в местности, где ведётся строительство.

Допустимый наклон крыши с профлистами

Чтобы узнать, каков допустимый угол наклона кровли, крытой профнастилом, обращают внимание на следующие несколько пунктов:

  • масса теплоизоляционной материи, элементов обрешётки и другого строительного сырья, использованного для сборки «кровельного пирога»;
  • тяжесть финишного покрытия;
  • давление снежной «подушки» на крышу, характерное для региона;Слой снега на крышеСлой снега на крыше

    В некоторых регионах слой снега может быть огромным, это надо учитывать при расчёте наклона кровли

  • сила воздействия ветра на кровлю, свойственная местности.

Представим, что дом стоит вблизи Новгорода, где район называется третьим снеговым, а крышу запланировано строить из таких материалов, как:

  • профлист С21 толщиной 0,6 мм и рабочей шириной 1 м, 1 м² которого весит 5,4 кг;
  • плиты из базальта толщиной 10 см и плотностью 150 кг/м³, что увеличивает массу сырья до 15 кг;
  • сосновый брус сечением 20×20 см, укладываемый через каждые 65 см, отчего вес 1 м² обрешётки будет равен 28,3 кг;
  • дополнительные материалы, вес которых можно приравнять к 3 кг.

Получается, что действия по вычислению угла наклона крыши из профлиста ведут следующим образом:

  1. Определяют массу кровли с учётом всех материалов (5,4 + 15 + 28,3 + 3 = 51,7 кг/м²).
  2. Находят массу крыши с учётом коэффициента, обеспечивающего возможность изменения строительного сырья под воздействием различных факторов (51,7 кг/м² x 1,1 = 56,87 кг/м²).
  3. По специальной карте узнают, каково давление снега на кровлю в регионе её строительства. В Новгородской области снеговую нагрузку приравнивают к 180 кг/м². Это значение умножают на поправочный коэффициент µ, зависимый от степени наклона крыши. При минимальном уклоне (до 25°) он равен 1, при максимальном (от 60°) – 0, а при среднем (25–60°) он определяется по формуле µ = (60° — α) x (60° — 25°), где α — искомый уклон крыши.Снеговая нагрузка в регионах РоссииСнеговая нагрузка в регионах России

    Для каждого из восьми регионов характерен свой показатель снеговой нагрузки

  4. На карте, указывающей ветровую нагрузку для каждого региона России, находят значение для местности рядом с Новгородом. Она принадлежит к Iа ветровому району, а значит, характеризуется давлением ветра в 23 кг/м².Ветровые зоны в РоссииВетровые зоны в России

    Расчётное значение ветрового давления находится в рамках от 24 до 120 кг/м³

  5. По формуле W = Wn x Kh x C вычисляют ветровую нагрузку, воздействующую именно на крышу. Wn — это предельная нагрузка для выбранной местности, Kh — коэффициент, зависимый от высоты дома, а С — аэродинамический коэффициент, который обусловливается углом наклона кровли и колеблется между значениями 1,8 и 0,8. Получается, что в данной ситуации ветровая нагрузка равна 18,4 кг/м² (23 x 1 x 0,8 = 18,4 кг/м²).
  6. Подводят итог, что давление на кровлю, вызванное весом материалов и воздействием ветра со снегом, составляет 255,27 кг/м² (56,87 + 18,4 = 180 = 255,27 кг/м²). Это значит, что профлисту С21–1000–0,6 с несущей способностью 253 кг/м² (при шаге опорных балок 1,8 метра) нужен такой угол наклона, чтобы нагрузка была меньше этого значения. То есть необходимо остановить выбор на уклоне кровли более 25°.
  7. Взяв на заметку, что уклон более 60° неразумен, определяют допустимый угол наклона кровли. Для этого в формулу вычисления нагрузки на крышу вставляют необходимое значение поправочного коэффициента (180·(60-α)·(60–25)+75,27=253). Выходит, что при заданных условиях угол наклона кровли должен составлять 26°, а лучше — 30°, дабы крыша была более надёжной.

Таблица: значение высотного коэффициента для определения ветровой нагрузки

Подбор профнастила с учётом степени наклона крыши

Под уклон кровли материал приходится специально подбирать. Это обусловлено разными параметрами листов (шириной, высотой и толщиной). Например, профлист марки Н75 отличается значительной толщиной (порядка 1,2 мм) и внушительной высотой профиля (7,5 см), отчего требует, чтобы его использовали только при строительстве крыши с уклоном не менее 8°.

Марки профлистаМарки профлиста

Параметры профлиста различных марок сильно различаются, а это значит, что материал подходит для кровли не с любым уклоном скатов

Таблица: влияние уклона кровли на марку профлиста и его укладку

Думая, каким должен быть уклон крыши из профнастила, обращаются к немаленькому списку требований и норм. Но существует и таблица рекомендованных значений, которая сводит труды по определению угла наклона кровли к минимуму.

legkovmeste.ru

Какой должен быть минимальный угол наклона крыши из профнастила

Содержание статьи:

Угол наклона крыши является одной из важнейших характеристик кровли. Именно от этого показателя будет зависеть множество особенностей конструкции и особенностей эксплуатации. Поэтому это значение подбирается не случайно. В расчет обязательно нужно принимать количество выпадаемых осадков, розу ветров, особенность возводимой стропильной системы, используемый кровельный материал, длину скатов. В рамках данной статьи рассмотрим в качестве материала использование профнастила и требуемый угол наклона крыши для профнастила. При расчете будем использовать требования строительных норм и правил.

Что требуют СНиП для крыши из профнастила?

Для начала разберем основные требования строительных норм и правил. В соответствии с их требованиями накрывать кровлю профилированным листом допускается любой тип, но скат должен обладать уклоном не менее 8° или 14,1%. Только с таким углом осадки не будут просачиваться через места стыков и креплений. Обрешетка в подобном случае выполняется с шагом в 40 см.

Однако 8° это допустимый минимальный уровень, используемый в возведении промышленных и хозяйственных зданиях. В жилых домах это значение составляет уже 10° или 17,6%. Если накрывается в больше, чем в два слоя, то уровень ската становится еще больше. Именно поэтому строительные компании обеспечивают гарантией свою работу при работе с профлистом только при наличии ската не менее 12°. Максимальный угол ската крыши из профнастила может достигать 70° и даже более.

 угол наклона крыши для профнастила

В связи с этим специалисты для работы с профилированным листом рекомендуют использовать уклон в 20° или 36,4%. Это будет оптимально на основе СНиП.

Однако стоит учитывать, что при снижении угла скатов будет увеличиваться продольных и поперечный нахлест листов. Это приводи к тому, что профнастил снижает свою полезную площадь.

С уклоном 35° перехлест будет составлять не меньше 15 см. При значении 15-30° увеличится до 20 см. При уровне не более 15° нахлест будет составлять не меньше длины 2 волн.

Обращаем внимание! Все стыки необходимо обрабатывать соответствующим герметиком. Причем нужно работать с продольными и поперечными стыками.

Как измерить угол наклона кровли?

Уклон по общепринятым стандартам измеряют в градусах или процентах. При этом их взаимосвязь определяется табличными данными – 1°=1,7%, а 45°будет равно 100%.

В случае максимального уровня снеговой нагрузки будет сведен к минимуму, а дождевые осадки будут сбегать быстро. Однако в этом случае будет возрастать парусность кровли.

Когда принимается минимальный угол наклона крыши из профнастила парусность не учитывается, но увеличиваются требования к уровню водонепроницаемости. Увеличивается также снеговая нагрузка. В связи с этим для различных материалов существуют свои оптимальные и минимальные уровни .

 угол ската крыши из профнастила

Домашнему строителю для самостоятельного определения угла уклона следует вспомнить тригонометрию. Высота конька будет равняться противостоящему катету, половине ширины дома или нижней затяжки станет равняться прилежащему катету, длина ската равняется гипотенузе. Нужно определять уровень угла между скатом (соответствует гипотенузе) и прилежащим катетом (длина перекрытия).

Произведя деление высоты конька на длину ската или стропильной ноги, получаете синус угла наклона. Дальше с помощью таблицы или инженерного калькулятора можно вывести градусы или проценты.

Также для получения угла можно применять значения тангенса или косинуса. В этом случае соотношения будут таковы: высота конька к половине ширины перекрытия или половина ширины перекрытия к длине ската соответственно.

L-гипотенуза, H-высота конька, B/2 половина ширины перекрытия

В процессе проектирования стропильной системы дома имеются 2 заданных значения – необходимый уклон и ширина дома. При помощи несложных вычислений можно рассчитать длину стропил и высоту от конька до перекрытия.

какой угол наклона профнастил

Определение типа крыши

Теперь чтобы полноценно определить минимальный угол наклона крыши из профнастила следует разобраться с терминологией определения типа.

  • Плоская – с наклоном не более 5°;
  • Скатная – кровля с уклоном более 20°. Наиболее популярны, т.к. обладают лучшей водонепроницаемостью;
  • Кровля с небольшим уклоном – до 25°. Возможность оборудования чердачных помещений без оконных проемов;
  • Крутые – больше 40°. С ними можно оборудовать полноценную мансарду;
  • Большие – кровли в интервале 45-60°.

Какой угол наклона выбрать? Из опыта современного строительства можно сказать, что оптимальный уклон составляет 38-45°.

минимальный угол наклона крыши из профнастила

Крыша с минимальным наклоном – достоинства и недостатки

При необходимости обустройства кровли с небольшим уклоном профлист следует укладывать в виде перекрытия снизу кровельного пирога. Далее рассмотрим особенности ее обустройства.

Достоинства

  1. Сниженный расход кровельного материала;
  2. Более простой монтаж и безопасность во время работы;
  3. Нет конька. Соответственно отсутствуют проблемы, связанные с процессом герметизации.

Нужно будет учитывать, что чем выше будет находиться верх конька, тем больше будет весить сама крыша. Расход материала будет больше. Давление на основание будет тоже значительнее. Кровля с небольшим скатом же не будет оказывать подобное давление.

 угол наклона крыши для профнастила

Недостатки

Теперь рассмотрим отрицательные стороны. Небольшой наклон будет приводить к тому, что осадки будут стекать значительно медленнее. Это может привести к просачиванию в небольшие стыки и дальше в кровельный пирог. Точкой отсчета в этом случае считается 12°. В этом случае дополнительной герметизации не требуется. А вот в случае снижения уклона менее этого значения для стыков придется использовать специальный герметик.

От угла будет также зависеть вид материала, который можно использовать. Для полностью плоской и крыши с небольшим уклоном подойдет только несущий прочный профилированный лист с высокой волной. В противоположном случае (с крутым скатом) допускается использовать универсальный и стеновый лист. В этом случае давление на них будет минимально – осадки задерживаться не будут.

Следующая особенность. Материал расходуется значительнее, так как нахлест будет немного больше. При возведении с уклоном 12-14° следует увеличить укладку нахлеста, но использовать герметик не обязательно. Если он будет меньше, то придется делать оба мероприятия.

угол ската крыши из профнастила

При возведении крутой кровли придется укладывать длинные стропильные ноги. Это значительный расход материала, но в итоге экономия получается на кровельном материале. Профлист можно будет купить с небольшой высотой волны, который несколько дешевле. В подобном случае несущая способность не будет играть такую важную роль.

Помимо этого, при малом уклоне не получится сделать мансарду. Она способна сократить теплопотерю всего дома до 9%.

Еще кровли с небольшим наклоном возводятся на более сложных стропильных системах, которые должны выдерживать значительный вес. Зависимость проста – чем меньше угол, тем большее количество подпорок потребуется.

Ветровая и снеговая нагрузка

В процессе определения необходимого ската следует учитывать множество параметров. В основном это особенности климата в конкретной местности. Именно поэтому следует заранее изучить количество осадков, силу ветра и его направления.
минимальный угол наклона крыши из профнастила

Наклон крыши из профнастила следует рассчитывать именно из расчета погодных условий. В районах с сильными ветрами нужно строить кровлю с небольшими углами. Здесь может возникать повышенная парусность.

По ветровым нагрузкам имеются требования СНиП. В районах средней ветровой нагрузки угол кровли должен быть 35-45°. С сильными ветрами 15-25°. В местности с повышенной силой ветра значения должны быть минимальными, для снижения сопротивления. Однако практически плоские имеют риск срыва. Поэтому абсолютная плоскость тоже не лучший вариант.

Поэтому ветровая нагрузка не является более безобидной, чем снеговая.

Снега, в зависимости от региона, может быть предостаточно. А снег может создать значительную нагрузку на кровлю. Серьезную нагрузку не выдержит никакая стропильная система. Именно поэтому в местности со значительными подобными нагрузками наклон нужно делать до 45°. Это нужно, чтобы снег не задерживался. В этом случае усилять стропильную систему не потребуется.

Можете посмотреть значения для своей местности.

угол наклона крыши для профнастила

Даже небольшие слои снега могут оказывать значительную нагрузку. Так, например, в Якутии нагрузка может достигать до 500 кг на м2. Поэтому строят там крутые крыши. В южных же регионах подобной нагрузки не встретишь.


Советуем почитать:






stroysoveti.ru

Каким должен быть угол наклона крыши из профнастила?

Профнастил очень качественный, долговечный, материально доступный и востребованный современный материал, из которого монтируются разнообразные перекрытия. В этот список входит и возведение крыши. Но осуществляя монтаж этого материала, необходимо учитывать не только как в конечном итоге будет выглядеть ваша крыша, как долго она вам прослужит, но и какой градус наклона она будет иметь.

Угол наклона кровли – это соотношение высоты крыши к ее общей площади. Именно этот показатель в дальнейшем будет влиять на то, к примеру, сколько свободного пространства останется в вашей мансарде. Кроме того, если в вашей местности вероятно обильное количество осадков, особенно в зимний период, то выбранный уклон крыши сможет решить проблему с накоплением снега. Если же частым явлением можно назвать сильные ветра и ураганы, то правильный градус наклона крыши станет залогом того, что ее не унесет сильный ветер. Угол уклона крыши зависит от того, какой для нее использован материал. Каковы показатели в случае с профнастилом?

Как выбрать

Итак, необходимый уклон крыши – это не вопрос ваших эстетических предпочтений. Это больше практический и эксплуатационный момент. Если вы не имеете опыта в возведении крыш, то необходимо знать, на какие моменты стоит обращать внимание, определяя нужный градус:

  • Климат местности. Если в зимнее время обычным явлением являются обильные снегопады, то логично заключить, что угол наклона должен быть достаточно большим для того, чтобы снег не накапливался, а сползал с крыши под действием собственного веса и силы тяготения. Но если в вашей местности часто случаются сильные ветра, то делать крышу слишком высокой также нельзя. Если градус наклона будет слишком большим, то крыша будет похожа на парус, который будет достаточно легко сдуть. Специалисты в строительной сфере говорят о том, что универсальным уклоном крыши можно назвать градус в диапазоне от 20 до 45;
  • Функциональная роль кровли. Если под крышей не будет расположено никакого дополнительного помещения, то минимальный уклон кровли вполне подойдет. Но если под ней планируется расположить мансарду, то она должна быть достаточно высокой, для того, что бы вы могли чувствовать себя в ней достаточно комфортно.

Минимальный уклон кровли из профлиста

Так как выбранным нами материалом является профнастила, то производить расчет минимального оптимального градуса уклона кровлибудем производить именно для него. Прежде чем приступить к этому процессу, необходимо ознакомиться с некоторыми характеристиками этого материала.

Неоспоримым качеством листов профнастила является их небольшой вес.
Благодаря ему, предоставляется возможность быстро и легко монтировать крыши любых размеров и конфигураций, а также он не создает дополнительную нагрузку на фундамент.
В тоже время основой листов профнастила является сталь, что делает материал крепким и надежным, а ребра жесткости добавляют ему прочности и не дают возможности гнуться.

Производители профнастила и специалисты в строительной сфере говорят о том, что минимальный уклон кровли из профлиста составляет 120. Благодаря этому, не нужно рассчитывать высоту конька – он просто отсутствует, а кровля будет обладать устойчивостью и прочностью. Этот вариант крыши относится к группе плоских. Это говорит о том, что кроме небольшого чердака под крышей вы не сможете обустроить ничего, не говоря уже о мансарде. Устанавливая именно такой вариант крыши, необходимо позаботится о достаточной вентиляции. Каковы преимущества и недостатки использования минимальных показателей?

Преимущества:

  • Минимальный расход материала;
  • Легкий и безопасный вариант монтажа кровли;
  • Нет необходимости проводить работы по дополнительной герметизации.

Недостатки

Когда уклон крыши из профнастила не превышает 12 градусов, стоит принять дополниотельные меры. Как уже упоминалось, угол крыши из профнастила составляющий 120 относит ее к разряду плоских. Это означает, что дождь и снег будет накапливаться на ней и сходить достаточно медленно. За время пребывания на крыше, вода в любом случае найдет трещины или зазоры и проникнет внутрь кровельного покрытия. Хотя такой угол наклона кровли по техническим характеристикам может обойтись без дополнительной герметизации, все же есть риск попадания влаги внутрь кровельного покрытия. Поэтому только вам решать, необходимы ли дополнительные меры предосторожности. Также для такого угла наклона подойдет исключительно несущий профнастил с высоким ребром.

Вторым моментом является необходимость укладывать листы внахлест, что несколько увеличивает, пусть и минимальный, расход кровельного материала.

При низких крышах про обустройство мансарды придется забыть. Также потребуется потратить силы и средства на обустройство более сложной и прочной системы стропил, так как крыша с минимальным углом наклона должна будет выдерживать достаточно большие нагрузки.

Оптимальный уклон кровли из профлиста

Ввиду всего вышесказанного, можно сказать, что минимальный угол наклона кровли из профнастила еще нельзя назвать наиболее подходящим. Практика показывает, что наиболее практичным и качественным является вариант, который будет иметь от 15 до 30 градусов. Крыши с таким уклоном называются скатными. Такой наклон крыши из профнастила позволит сделать крышу прочной, не позволит накапливаться на ней осадкам, а под ней можно обустроить комфортную мансарду, даже если уклон кровли из профлиста будет составлять 200.

Если вам сложно рассчитать оптимальный уклон крыши, то можно обратить внимание на некоторые факторы:

  • Посмотрите, какой уклон кровли из профлиста имеют крыши соседних домов. Это практичный подход, так как в большинстве случаев ответ на этот вопрос станет наиболее подходящим для вас вариантом;
  • Воспользуйтесь специальным инструментом. Строители часто используют специальное оборудование под названием уклономер. Если такого нет, то можно воспользоваться обыкновенным угольником. Существуют геометрические формулы и матрицы. Если вы умеете ними пользоваться, то рассчитать угол наклона для вас не составит труда.

Если же самостоятельно произвести расчеты не выходит, то можно воспользоваться услугами профессиональных строителей, которые помогут вам.

profnastil.center

Уклон кровли из профнастила - минимальный наклон крыши

В соответствии со строительными нормами и правилами, профилированные листы целесообразно применять на строениях, имеющих длину ската не более 12 м. При большей длине ската профильные листы крепятся вдоль ската с нахлестом в 200 мм, в поперечном от ската направлении– нахлест производится в одну гофру или волну.

Между собой профлист крепится с помощью саморезов. На крышах, имеющих, небольшой уклон кровли из профнастила, продольные и поперечные стыки листов заполняются герметиком. Дополнительные детали кровли крепятся к профнастилу заклепками.

От чего он зависит минимальный уклон?

В целях быстрого удаления воды, кровле здания необходимо задать определенный уклон. Уклоном крыши называется угол наклона крышного ската относительно горизонта. Чем больше угол, тем крыша круче. Выражается в градусах или процентах и измеряется при помощи геодезических приборов.
Выбор материала для покрытия кровли, как и количество требуемых слоев, напрямую связан с углом наклона крыши.

Рекомендуемый уклон крыши из металлического профилированного настилa равняется 20°. Для промышленных объектов допустимый минимальный уклон покрытия из профнастила - не менее 8°, а для жилых домов не менее 10 градусов.

Наименьший угол уклона крыши

Соединение профлиста по длине в зависимости от наклона:

  • 15-30°- стыковочный нахлест между листами должен составлять 200 мм.
  • от 30°– стыковочный нахлест должен составить 150 -200 мм.
  • 15° и менее - в местах горизонтальных и вертикальных нахлестов используют герметик (например, силиконовым).

Устройство обрешетки для профнастила

Укладка профилированного настила производится на основу из дерева (обрешетку). Шаг основания находится в зависимости от наклона крыши и может составлять от 3000 до 4000 мм. Увеличение угла наклона влечет за собой увеличение шага. На крышах с небольшим наклоном разумно применять сплошную обрешетку. Размеры определяются в зависимости от угла наклона крыши и от высоты гофры настила. Она укладывается поверх гидроизоляционного материала.

  • Материалом для изготовления служат обработанные антисептиками деревянные бруски 50х50 мм и обрезные доски размером 32х100 мм.
  • Первоначально к стропилам поверх пленки из гидроизоляционного материала от конька до карниза крыши крепится контробрешетка, из брусков размером 50х50 мм, к ней в горизонтальном направлении закрепляются доски.
  • В местах внутренних углов, вокруг дымоходов, под ограждением кровли требуется установка сплошной обрешетки.

Подконьковая обрешетка - по сторонам планки конька крепят по паре дополнительных досок.

Торцевая - под планки торцов укладывают доски, на размер превышающей высоту гофры профнастила.

Покрытие кровли из профлиста с уклоном является оптимальным вариантом, как для частного применения, так и для промышленных объектов.



goldroofas.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
