Какие доски нужны для обрешетки крыши – Обрешетка крыши под металлочерепицу — теория и практика от выбора доски до процесса монтажа, как правильно сделать

Что представляет собой обрешетка

В самом общем виде, обрешетка под крышу, или правильно сказать – под кровлю, представляет собой особого вида каркас, сделанный при строгом соблюдении некой выбранной системы взаимного расположения, закрепленного на стропилах, предназначенного для укладки и крепления кровельных элементов.

Таким образом, конструкция обрешетки должна отвечать следующим требованиям:

• Равномерно распределять весь кровли по всем несущим стропилам;
• Надежно удерживать кровельный материал, вне зависимости от внешних климатических условий и воздействий;
• Создавать условия для эффективной вентиляции между кровлей и изоляционным слоем специального защитного покрытия.

Монтаж обрешетки производится на стропильные балки, которые, в свою очередь, представляют собой несущий каркас всей крыши.

Различают различные варианты в конструкции обрешетки, а именно:

• Сплошная: зазор между отдельными элементами обрешетки составляет не более одного сантиметра. В конструкции сплошной обрешетки допускается использовать листы фанеры;
• Мало — разреженная конструкция: зазор между элементами находится в пределах от трех, до четырех сантиметров;
• Обычная или разреженная конструкция: зазор между элементами, в таком, классическом исполнении, находится в пределах от тридцати до семидесяти пяти сантиметров. Иногда встречаются варианты, где этот зазор может быть более семидесяти пяти сантиметров;
• Однослойная обрешетка;
• Двухслойная конструкция.

Выбирать правильную обрешетку крыши необходимо исходя из типа кровельного настила и особенностей выбранной конструкции самой крыши здания.

Так, для мягкой черепицы, мягких кровельных материалов и плоского шифера, монтируют сплошную обрешетку. Для металлической и керамической черепицы, а также обычного шифера, используют разреженные виды обрешетки.

Для крыши, которая будет подвергаться сильным внешним воздействиям, используют многослойную обрешетку, в обычных условиях – однослойную.

Как правило, для конструкции обрешетки используют бруски, рейки или доски хвойных пород дерева. Вообще, возможно использовать следующие виды материалов:

• Обрезные, необрезные или шпунтовые доски;
• Фанера влагостойкая;
• Специальная, ориентировано-стружечная плита.

Важно! Доски с шириной более пятнадцати сантиметров использовать для обрешетки не следует – они, с течением времени, коробятся в своем поперечнике.

Еще один момент, который обязательно нужно учесть: размер гвоздей должен быть в два раза больше размера доски, в который он будет забиваться.

Прежде чем начинать думать о том, как сделать обрешетку на крышу, продумайте все моменты, связанные с выбором необходимо типа конструкции и материалов, а это, в свою очередь, будет зависеть от внешних погодных условий в вашем регионе, типа кровельного материала и ваших финансовых возможностей.

Монтаж обрешетки

Сразу отметим, технология работ по монтажу обрешетки двухскатной крыши или обычной плоской, особенно ни чем не отличаются. Если угол наклона незначительный, к конструкции будут предъявляться меньшие требования по механической прочности, а кроме того, все работы производить будет значительно проще.

При создании обрешетки не забывайте о том, что при монтаже необходимо одновременно продумать и смонтировать гидро- и теплоизоляцию.

В качестве материалов может быть использован обычный рубероид или специальная микроперфорируемая пленка. Об особенностях и конструкции гидро- теплоизоляции здесь мы рассказывать не будем, это отдельная и достаточно серьезная тема.

В целом, последовательность монтажных работ по установке обрешетки, в самом общем виде, выглядит следующим образом:

• Производится вся необходимая разметка на стропильных балках;
• Монтируется гидро- и теплоизоляция. Поверх нее устанавливается контробрешетка;
• Устанавливаются все элементы самой обрешетки;
• После установки каждого бруса или доски, необходимо проводить контроль размеров и взаимного расположения элементов.

На смонтированную обрешетку устанавливается сама кровля.

Специальные, новые типы обрешетки

В последнее время, все большей популярностью пользуется использование нового вида — металлической обрешетки крыши. Такой тип обрешетки делают из специального металлопрофиля, конструкция которого скрепляется специальным крепежом, в качестве него выступают анкерные болты, шурупы и саморезы. В некоторых местах допустимо использовать гаечные болты и винты.

Достоинства металлической обрешетки очевидны:

• Долговечность;
• Пожарная безопасность;
• Прочность;
• Универсальность.

В конструкции такого типа используют элементы разного профиля и размера. Как правило, они имеют алюмоцинковое или гальванизированное защитное покрытие.

Общие выводы

Вне зависимости от типа обрешетки, который вы выбрали, будь то традиционная деревянная конструкция или нового типа – стальная, ее техническое устройство схоже, а технология монтажных работ отличается только особенностями материала, но последовательность действия остается неизменной.

Заметим, смонтировать обрешетку своими руками вполне по силам в домашних условиях, для этого не требуется особого вида инструмент или узкоспециализированные навыки.

При проведении всех работ не забывайте о технике безопасности, тем более, все работы необходимо вести на высоте, а потому обезопасьте себя — используйте страховочные канаты и пояса.

Если конструкция сделана из дерева, нужно позаботиться о противопожарном покрытии: оно делается посредством обработки конструкции специальным раствором.

Последнее, о чем хочется сказать: рационально рассчитать количество требуемого материала для всей обрешетки, тем самым сэкономить свои финансы и семейный бюджет, позволят специальные калькуляторы, их можно найти в интернете.

Фото обрешетки крыши

Пост опубликован: 05.12

landshaftdizajn.ru

Обрешетка под мягкую кровлю — схемы устройства и монтаж пошагово!

Мягкая кровля все чаще применяется для оформления крыш в малоэтажном строительстве. Она практична, красива, современна и надежна. Но долговечность ее службы будет зависеть от того, правильно ли производился монтаж. Немалое значение имеет правильная обрешетка под мягкую кровлю. Как правильно ее сделать, каким требованиям она должна отвечать?

Обрешетка под мягкую кровлю

Монтаж мягкой кровли на обрешетку

Содержание статьи

Особенности гибкой кровли

Мягкая кровля также известна как битумная черепица. Впервые на рынке стройматериалов она была представлена около 30 лет назад. Изготавливается этот эластичный материал на основе стеклохолста или полиэстера, которые пропитываются битумными составами. В результате получается устойчивый к воде, прочный, но при этом гибкий материал, который идеально подходит для финишной отделки крыши.

Гибкая черепица

Гибкая черепица Ruflex МINT

Поверхность гибкой черепицы всегда покрыта специальной посыпкой – мелкой крошкой, получаемой во время переработки различных минералов. А нижний слой имеет липкое основание, которое позволяет приклеить черепицу на крышу. Черепица такого типа используется при обустройстве кровель с углами ската не менее 11-12 градусов.

Гибкая черепица

На заметку! Гибкая черепица отличается широким выбором оттенков и цветов, размеров. Именно поэтому не стоит приобретать материалы, изготовленные разными производителями, даже если они сильно схожи между собой.

Из-за своей мягкости такая черепица нуждается в особом основании. Укладываться она может только на определенным образом сделанную обрешетку.

Монтаж гибкой черепицы

Цены на различные виды и производителей гибких черепиц

Гибкая черепица

Что такое обрешетка, ее виды

Обрешетка – это необходимый для каждой крыши элемент, представляющий собой систему досок и брусьев, на которые крепится кровельный материал. Она бывает разных типов, выбор среди которых выполняется в зависимости от того, какой кровельный материал используется. Например, если крыша будет покрываться шифером, профлистом, то обрешетка может быть разреженной, то есть между ее элементами будут иметься зазоры (определенный шаг). Если же на кровлю будут монтироваться покрытия мягкие, то обрешетка должна быть сплошной, без зазоров. Для укладки битумной черепицы придется использовать именно сплошной тип обрешетки.

Монтаж сплошной обрешетки

На заметку! Обрешетка может иметь сразу два слоя – разреженный и сплошной. За счет этого удастся добиться хорошей вентиляции кровли, уложить теплоизоляцию и улучшить качество и надежность крыши в целом.

Устройство сплошной обрешетки

Разреженная обрешетка всегда укладывается перпендикулярно стропилам крыши (параллельно коньку), сплошная фиксируется поверх смонтированной разреженной. При этом не стоит забывать и об укладке тепло- и гидроизоляционных материалов.

Кровля дома из гибкой черепицы

Качественная и правильно смонтированная обрешетка под мягкую кровлю должна отвечать следующим критериям:

• быть прочной;
• не прогибаться под весом кровельного материала;
• оставаться устойчивой даже под воздействием факторов окружающей среды;
• быть ровной – не иметь бугров, выступов, неровностей, все острые элементы с нее удаляются, шляпки гвоздей и саморезов не должны выступать над уровнем горизонтальной поверхности досок;
• не должна иметь больших зазоров между отдельными элементами (максимальный шаг – 1 см).

Кровельный пирог под гибкую черепицу

На заметку! Иногда сплошная обрешетка укладывается прямо на стропила, без использования обрешетки разреженной – так называемый однослойный настил. Это делается для ускорения процесса строительства, обычно вариант применяется только для домов, которые не нуждаются в усиленном утеплении и гидроизоляции.

Монтаж обрешетки

Материалы для изготовления обрешетки

Обрешетка под мягкую черепицу может изготавливаться из нескольких видов материалов. Главные требования, предъявляемые к ним – это прочность, надежность, долговечность и ровность.

Материалы для сплошной обрешетки

Фанера чаще всего используется для создания обрешетки под мягкую черепицу. Это экологически чистый материал, многослойный, достаточно износоустойчивый, недорогой, простой в работе и прочный. Главное – приобретать для кровли именно влагостойкий вариант – обычная фанера здесь использоваться не может. Наиболее подходящая марка – фанера ФСФ. Она обладает необходимыми для создания обрешетки качествами – прочностью на излом, пластичностью, невысокой плотностью, небольшим весом, не боится воздействия грибка. Такая фанера устойчива к воздействию влаги, а значит, не будет гнить. В процессе ее изготовления используются остатки от переработки древесины хвойных.

Фанера ФСФ хвойная

Еще один хороший и подходящий для создания обрешетки материал – это плита OSB, несколько усовершенствованный вариант привычной многим ДСП. Она отличается высоким уровнем влагостойкости, плотная и прочная, не боится снеговой нагрузки, очень гладкая и не деформируется под воздействием влаги. Она обеспечит отсутствие перепадов высоты и позволит сделать обрешетку идеально ровной. В монтаже материал довольно прост и не требует использования каких-то особых инструментов.

Ориентированно-стружечная плита (OSB)

Обрешетка под мягкую кровлю может быть изготовлена из обрезной или шпунтованной хвойной доски. Материал должен иметь невысокую влажность – не более 20%. Ширина используемых досок должна составлять 140 мм. Главный недостаток – склонность досок к деформации, из-за влаги они часто коробятся и на поверхности обрешетки формируются выпуклости, щели.

Обрешетка из досок под мягкую кровлю

Важно! Дерево перед использованием в строительстве должно быть обработано антисептическими составами, а также препаратами, повышающими огнестойкость материала.

Цены на различные виды строительных досок

Доски строительные

Правила изготовления обрешетки

Создание обрешетки может производиться только с соблюдением определенных правил. В противном случае конструкция не будет служить долго, быстро испортится. А производитель мягкой черепицы не дает гарантии на свой материал в случае нарушения технологии монтажа.

Итак, особого внимания требует определение значение угла наклона ската кровли. Если он совсем мал и составляет всего 5-10 градусов, то мягкую черепицу укладывать необходимо только на сплошную обрешетку, изготовленную из фанеры, досок. Да и вообще в таком случае данный материал использовать не рекомендуется. В случае если угол ската равен значению в пределах 10-15 градусов, то обрешетка изготавливается из бруса сечением 45х50 мм, закрывается фанерой или OSB. Бруски устанавливаются с шагом 45 см. Если угол превышает 15 градусов, то для создания обрешетки применяется брус такого же сечения, но монтируется с шагом 60 см.

Как рассчитать угол наклона кровли

Внимание! При расчете требований к обрешетке важно учитывать климатические особенности региона – нагрузку, которую будет испытывать кровля из-за снежного покрова. Также учитывается нагрузка, которая будет создаваться и из-за самого кровельного материала.

Таблица. Зависимость шага стропил от толщины используемого материала.

Во время монтажа обрешетки стоит помнить и о компенсационных зазорах, которые оставляются между элементами материала, из которого создается сплошное основание. Зазор между листами фанеры или OSB должен быть равен 5-10 мм. В случае разбухания материала он спасет кровлю от искривления, а кровельный материал – от повреждения.

Монтаж фанеры

Цены на фанеру

Фанера

Технология создания обрешетки. Особенности конструкции

Основа любой кровли – это система стропил. Они фиксируются на мауэрлате – опоре, которая монтируется по периметру дома и будет испытывать максимальную нагрузку. Потому мауэрлат должен быть прочным и надежно зафиксированным. Фиксация производится с использованием анкерных болтов. Если стены дома построены не из дерева, а из газобетона или кирпича, то анкеры рекомендуется дополнительно зафиксировать цементным составом.

Мауэрлат для двухскатной крыши

После установки мауэрлата происходит создание стропильной системы. Стропила могут быть изготовлены из дерева, металла и других материалов. Проще всего работать с древесиной, ее легко подогнать к определенным размерам на месте, а для подъема наверх не придется заказывать специальную технику. Стропила устанавливаются с шагом, который определяется, исходя из толщины и ширины материалов, используемых для сплошной обрешетки (если она будет укладываться сразу же на них). Например, при толщине доски 2 см шаг может составлять 50 см. Такой же шаг может быть использован и при укладке фанеры или OSB толщиной 10 см. При чрезмерно большом шаге основание кровли со временем прогнется под весом самого кровельного материала.

Стропильная система

На заметку! Если обрешетка монтируется из доски, то ее края важно скруглить, чтобы в будущем избежать возникновения неровностей на поверхности.

Не стоит забывать о том, что крыша должна иметь вентиляцию. В качестве нее вполне сгодится зазор, который формируется между сплошной и разреженной обрешеткой. Если же доски укладываются на лаги, то важно подумать о том, как сделать продухи. В противном случае под кровельным материалом будет скапливаться конденсат, который окажет негативное воздействие на все элементы, входящие в структуру кровли.

Кровельная вентиляция

Гидроизоляция – тоже важный аспект, которым пренебрегать не стоит. Материал, способный удерживать влагу, укладывается на стропила и фиксируется брусками – формируется контробрешетка (разреженная обрешетка).

Теплоизоляция пригодится в том случае, если дом планируется использовать как жилой на протяжении всего года. В случае с временным дачным домиком, где проживать будут только летом, теплоизоляция может и не пригодиться.

Утепление мансардной крыши пенопластом

Крепление материалов обрешетки производится при помощи саморезов. Гвозди используются реже. Однако независимо от того, какой вариант крепежа применяется, шляпки должны быть в любом случае утоплены в основание. В противном случае покрытие, лежащее сверху, может быть повреждено. Крепеж производится с шагом не менее 15 см.

Листы фанеры укладываются вразбежку – их стыки в параллельных рядах не должны находиться в одном месте. Плиты OSB устанавливаются в шахматном порядке, то есть разбежка швов тоже необходима. Стыки продольных швов должны располагаться на брусках обрешетки (контробрешетки).

Размещение листов фанеры или ОСП на стропилах крыши

Важно! После того как будут закончены работы по созданию обрешетки, на ровное основание производится укладка подкладочного ковра. Только после этого происходит монтаж самой гибкой черепицы.

Не забываем про капельник

Защиту карнизов и стропил от влаги обеспечивает капельник. Его предназначение – отведение влаги с кровли в систему водостока. Таким образом, этот элемент обезопасит деревянные части конструкции от воздействия влаги, начала процессов гниения, развития плесени или грибка.

Капельник фиксируется на краю крыши в вертикальном положении. За счет этого вода с кровли будет поступать прямиком в водосток. Как правило, этот элемент изготавливается из оцинкованной стали, окрашен в такой цвет, чтобы гармонировать с кровельным материалом. Он устанавливается по всему периметру крыши. Крепление производится к обрешетке.

Установка капельника

Создание обрешетки под мягкую черепицу

Шаг 1. С учетом несущей способности фундамента и формы крыши создается стропильная система из доски с сечением 150х50 мм. Элементы устанавливаются с шагом 60 см.

Создание стропильной системы

Шаг 2. Изнутри к стропилам крепится пароизоляционная мембрана, которая предотвратит воздействие влаги, исходящей изнутри дома, на материалы кровли. Рулон пароизоляции раскатывается параллельно карнизу, фиксация материала производится путем использования строительного степлера к стропилам. Отдельные полосы материала укладываются внахлест друг на друга. Нахлест равен 10-15 см. Также производится нахлест мембраны и на стены.

Пароизоляционная мембрана

Крепление пароизоляции

Шаг 3. Производится укладка утеплителя. Минеральная вата, которая будет использоваться в этом случае, имеет толщину 20 см. Это оптимальный вариант для регионов России. В целом, толщина утеплителя будет варьироваться в зависимости от климата местности. Материал укладывается сверху на пароизоляционную мембрану. Ширина утеплителя должна быть равна шагу установки стропил. Если материал укладывается в несколько слоев, то вертикальные швы должны располагаться с разбежкой.

Далее укладывается утеплитель

Укладка минеральной ваты

Внимание! Изнутри к стропилам через мембрану прибиваются несколько опорных досок, которые помогут удержать утеплитель на месте.

Шаг 4. С шагом 60 см устанавливается контрбрус сечением 5х5 см. Между отдельными брусками укладывается еще слой теплоизоляции толщиной 5 см.

Шаг между брусками составляет 60 см

Шаг 5. Производится укладка пародиффузионной мембраны, которая защитит материалы кровли от пыли и влаги. Она укладывается на утеплитель, рулон материала раскатывается параллельно карнизу. Отдельные полосы укладываются с нахлестом друг на друга не менее 10 см. Также обеспечивается выпуск мембраны на 20 см за контур утепленного слоя здания. Фиксация материала производится при помощи степлера. Нахлесты дополнительно проклеиваются липкой лентой.

Укладка пародиффузионной мембраны

Рулон раскатывается параллельно карнизу

Нахлесты проклеиваются липкой лентой

Шаг 6. Для обеспечения подкровельной вентиляции создается вентиляционная камера. Для этого параллельно стропилам устанавливаются контрбруски с сечением 5х5 см и шагом 30 см. Бруски крепятся в шахматном порядке так, чтобы между ними каждые 1,5-2 м был свободный промежуток около 5-10 см.

Схема крепления контрбрусков

Бруски прибиваются

Результат работы

Шаг 7. Из ориентировано-стружечной плиты или фанеры создается сплошное основание под гибкую черепицу. Толщина материала – не менее 9 мм. Плиты относительно друг друга укладываются вразбежку, при этом между ними остаются небольшие зазоры – 4-10 мм. Листы укладываются параллельно карнизу.

Далее монтируется сплошная обрешетка

Монтаж основания из ориентировано-стружечной плиты

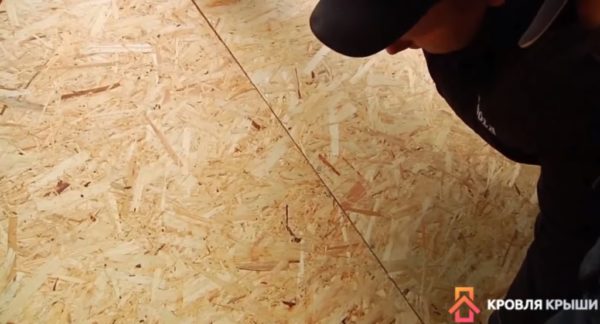

Между листами остаются небольшие зазоры

Шаг 8. Производится крепление карнизных планок. Они устанавливаются на край сплошного основания. Фиксация производится саморезами с шагом 25-30 см. Отдельные элементы устанавливаются с нахлестом друг на друга. Нахлест обязательно промазывается герметиком.

Фиксация карнизных планок

После этого производятся монтаж водосточной системы, настил подкладочного ковра и непосредственно укладка мягкой кровли.

Цены на OSB (ориентированно-стружечные плиты)

OSB (ориентированно-стружечные плиты)

Видео – Создание основания под мягкую кровлю

Обрешетка является одной из важнейших деталей в системе кровли, созданной с использованием мягкой черепицы. Создать обрешетку несложно, но важно помнить обо всех тонкостях монтажа, иначе кровельный материал долго не прослужит.

krysha-expert.ru

Обрешетка под шифер – выбор шага и сечения реек

Несмотря на широких ассортимент современных кровельных материалов, крыши из шифера остаются вполне востребованным конструктивным решением, используемым для перекрытия хозяйственных или производственных построек, а также садовых домов. Монтаж этого недорого покрытия для односкатной или двухскатной кровли вполне можно выполнить своими руками, если знать, как устроена обрешетка под шифер. В этой статье мы расскажем, из чего состоит основание для настила асбестоцементных листов, как правильно выбрать размеры реек и расстояние между ними, чтобы получить прочную и долговечную конструкцию.

Содержание статьи

Устройство и виды

Монтаж односкатной или двухскатной шиферной крыши начинается с организации обрешетки, прочного, ровного основания, на который фиксируется кровельный материал. Она представляет собой настил из досок, выполняющий 2 задачи: равномерное распределение веса финишного покрытия между стропилами и поддержка асбестоцементных листов. Различают 2 вида оснований:

• Сплошное. Монтаж сплошной обрешетки под шифер выполняют только для односкатной крыши с маленьким углом наклона ската. Для ее изготовления используются обработанные доски или влагостойкая фанера, уложенные сплошным слоем.
• Разреженная. Разреженная обрешетка нужно делать из обрезной или необрезной доски. Для этого бруски, толщина которых составляет не менее 25 мм, укладывают перпендикулярно стропилам. Расстояние между досками – это шаг обрешетки, он зависит от веса материала и уклона ската.

Виды

Устройство кровельного пирога для настила шифера

Важно! Если для устройства односкатной или двускатной крыши своими руками применяется плоский или волновой шифер с усиленным профилем, размеры которого больше обычного чтобы сделать основание, используют бруски 50х50 мм или доски сечением не менее 40 мм.

Требования к материалу

Обрешётка под шифер – важный элемент кровельного пирога односкатной или двухскатной крыши, с которого начинается настил финишного покрытия. От прочности и несущей способности основания, на которое укладывают асбестоцементные листы зависит долговечность, надежность крыши. Потому делать обрешетку рекомендуется из материала, соответствующего следующим требованиям:

1. Влажность древесины, из которой выполняется монтаж основания для укладки шиферных листов, не должен превышать 12 градусов. Сухое дерево меньше подвержено гниению и короблению.
2. Рекомендуется делать монтаж обрешетки из древесины твердых пород. Лучше изготавливать ее из доски хвойных деревьев (ели, сосны, лиственницы).
3. Древесина, из которой изготавливают каркас для односкатной или двухскатной крыши, обязательно обрабатывается антисептическими препаратами, предотвращающими гниение в условиях повышенной влажности.

Различия обрешетки под шифер и металлочерепицу

Учтите, если здание имеет повышенный риск возникновения возгораний, доски, используемые для монтажа каркаса своими руками, также необходимо пропитать антипиреном, который блокирует распространение огня.

Выбор сечения

Плоский и волновой – достаточно тяжелый кровельный материал, вес каждого листа которого может превышать 25 кг, поэтому он оказывает на стропила интенсивное давление. Чтобы равномерно распределить нагрузку от этого покрытия, необходимо сделать прочную обрешетку. На сечение ее элементов оказывает влияние шаг между стропилами, размер асбестоцементных листов и уклон крыши. Опытные мастера рекомендуют следовать следующим рекомендациям:

• Монтаж обрешетки для настила шиферных листов стандартного размера выполняют с помощью бруса сечением 5х5 см или обрезной доски толщиной 25 мм.
• Для обрешетки под шифер с усиленным профилем, длина которого больше, чем у обычного, применяют бруски сеченым 7х7 см или обрезную доску толщиной 4 мм.

Обратите внимание! Для настила шифера практически всегда используется разреженная обрешетка, шаг которой составляет 50-60 см. Организовывать сплошное основание с использованием влагостойкой фанеры или ОСП целесообразно только в тех случаях, когда кровля имеет очень маленький уклон, или регион строительства характеризуется интенсивными осадками.

Схема обрешетки под шифер

Выбор шага

Устройство обрешетки под шифер определяется нагрузками, которым она будет подвергаться в процессе эксплуатации. Чтобы правильно определить сечение и шаг между ее элементами, необходимо выполнить расчет, учитывающий вес материала, уклон кровли, расстояние между стропилами и климатическую зону. Чтобы сделать надежную конструкцию, обладающую высокой несущей способностью, необходимо учитывать рекомендации производителей:

1. Шаг между брусками разреженной обрешетки под волновой или плоский шифер стандартного размера должен составлять 50-60 см.
2. Шаг между брусками разреженной обрешетки под шифер с усиленным профилем должен составлять 75-80 см.

Важно! Элементы обрешетки располагают с таким расчетом, чтобы каждый лист имел хотя бы 3 точки опоры: одну посредине листа и 2 по краям. Монтаж такой конструкции позволяет минимизировать внутреннее напряжение материала и предотвратить деформации.

Влияние угла наклона на конструкцию

Видео-инструкция

krovlyakrishi.ru

как сделать под шиферную кровлю, размеры доски, шаг

Содержание:

Шиферное кровельное покрытие до сих пор остается довольно популярным среди потребителей. Оно активно применяется для обустройства крыш жилых домов и дачных коттеджей. Данная статья расскажет о том, как сделать обрешетку под шифер и какие материалы для этого потребуются.

Разновидности обрешетки под шифер

Прежде чем выполнять укладку шиферного покрытия, поверх стропильной системы одно или двускатной крыши располагается обрешетка. Она представляет собой надежную основу, к которой будет прикреплен кровельный материал. В первую очередь, обрешетка позволяет распределить нагрузку, создаваемую шифером, по всей поверхности стропильного каркаса. Кроме того, она поддерживает листы шифера, чтобы они не провалились и не деформировались.

По строению различают два вида обрешетки:

1. Сплошная. Такой вариант используется лишь для низкоуклонных односкатных крыш. При этом применяется влагостойкая фанера или обработанная шиферная доска, которая укладывается вплотную.
2. Разреженная. В данном случае можно использовать обрезную или необрезную доску. Рейки сечением 25 мм крепятся перпендикулярно стропилам. Шаг обрешетки выбирается исходя из угла наклона скатов и массы кровельного покрытия.

Обратите внимание, что обрешетка под плоский шифер с усиленным профилем, который по размерам превышает обычный тип кровельного материала, делается из досок сечением от 40 мм, либо из реек 50×50 мм. То же самое относится и к усиленному волновому шиферу.

Выбираем материал

От того, насколько надежной и крепкой будет обрешетка под шиферную кровлю, зависит долговечность всей одно- или двускатной крыши. Следовательно, материал для ее изготовления должен быть достаточно качественным.

Древесина для обрешетки должна отвечать следующим параметрам:

• Бруски и доски должны быть достаточно сухими, поскольку такая древесина меньше поддается деформации и гниению. Допустимый уровень влажности составляет 12 %.
• Для обустройства кровли под шифер лучше воспользоваться деревом твердых пород. Оптимальными вариантами будут: сосна, ель, лиственница.
• Антисептическая обработка от паразитов и гниения является обязательным условием при установке обрешетки под шифер на одно- или двускатной крыше.

Стоит отметить, что в помещениях с повышенным риском возгорания все деревянные элементы стропильной системы необходимо обработать антипиреновыми пропитками.

Размеры

Поскольку любой шифер, будь то волновой или плоский, весит достаточно много – более 25 килограмм в одном листе, он неизбежно создает нагрузку на стропила. Чтобы такая нагрузка была распределена более-менее равномерно, необходима надежная опора. Выбор размеров обрешетки под шифер зависит от шага между стропильными ногами, параметров кровельного материала, а также угла наклона крыши.

Общие рекомендации по выбору размеров таковы:

1. Рейка сечением 50×50 мм или доска толщиной в 25 мм применяются для укладки стандартных листов шифера.
2. Обрезные доски с толщиной в 40 мм или рейки сечением 70×70 мм применяются для устройства обрешетки под шифер с усиленным профилем, который по длине немного больше, чем стандартный.

Нужно сразу понимать, как правильно класть шифер на крышу. Как правило, укладку асбестоцементных листов производят на разреженную обрешетку с шагом в 50-60 см. Сплошной тип основы целесообразен лишь в регионах с большим количеством снежных осадков, а также на плоских или низкоуклонных крышах.

Шаг обрешетки под шиферную кровлю — как сделать правильно

Тип обрешетки под шиферное кровельное покрытие выбирается, исходя из ожидаемых нагрузок на кровлю. На величину сечения и расстояние между рейками обрешетки влияет несколько факторов. В частности, при расчетах следует учесть регион строительства, уклон скатов, а также массу и тип материала. Иногда приходится резать шифер под размер ската кровли. В этой ситуации нужно знать, чем пилить шифер проще всего. Обрешетку устанавливают, исходя из размеров обрезанного шифера.

Производители шиферного кровельного покрытия предлагают следующие рекомендации для обустройства обрешетки:

1. Если используются стандартные листы волнового или плоского шифера, шаг между досками обрешетки должен быть 50-60 см.
2. Применение листов шифера с усиленным профилем позволяет увеличить расстояние между обрешетинами до 75-80 см.

Стоит отметить, что укладка основы под шифер из досок или брусьев должна выполняться так, чтобы каждый лист кровельного материала опирался как минимум на три точки обрешетки – в центре и по одной с каждого конца. Такой подход позволит избежать возможной деформации и разрушения кровельного материала.

kryshadoma.com

Обрешетка крыши под металлочерепицу: монтаж и крепление

Содержание статьи:

Обрешетка крыши под металлочерепицу служит основанием для кровли. Принимая во внимание то, что при ее монтаже необходимо учитывать множество нюансов, установку обрешетки лучше доверить опытным строителям. Перед началом работ по укладке кровли следует организовать оптимальные условия для прочного и надежного настила. Именно о том, как можно достичь этой цели и будет идти речь в данном материале.

Монтаж обрешетки под металлочерепицу

Толщина доски в 30 мм необходима для безопасности — она должна выдержать вес человека, производящего установку обрешетки. Также допуски распиловщиков вполне способны снизить толщину досок, а поэтому важно иметь запас этого габарита.

Важно помнить, что необрезная или полуобрезная доска для обрешетки под металлочерепицу является не самым лучшим решением, а поэтому этот тип материала не рекомендуется к использованию.

Расчет обрешетки под металлочерепицу проводят по следующим принципам:

• Шаг обрешетки выбирается в соответствии с типом черепицы, так как различные профили требуют разного шага укладки.
• Расстояние между брусьями указывается в инструкции к кровле. Его считают от нижней точки первой доски до нижней второй.
• Шаг между первыми досками, на которые будут крепиться капельники для металлочерепицы, всегда делается меньшим.
• На шаг обрешетки влияет угол ската крыши и величина выступа кровли за первый брус обрешетки.
• Отсутствие или наличие водосточных желобов различных конфигураций также влияет на расчет шага обрешетки под металлочерепицу. Так, при креплении желоба водостока на лобовую доску, выступ обрешетки увеличивается на 30 мм. Также важен и его диаметр.
• Отсчет выступа кровли выполняют от лобовой доски или от стропильного среза. Чем больше наклон ската, тем сильнее должен быть выступ.
• Для проведения правильного расчета расстояния между первыми досками необходимо уложить на стропило монтажный уровень длиной 1,2-1,5 метра. Далее измеряется расстояние от нижней части листа металлочерепицы до верхней точки первой волны. Делается отметка.
• Затем уровень выдвигают подобно листу кровельного материала. К лобовой доске приставляется угольник, на котором отметают точку требуемого выступа. Далее к этой точке доводят уровень. От края лобовой доски к уровню проводят вертикальную линию. Между двумя метками остается расстояние между низом первой доски и верхом второй, которое уже учитывает угол ската крыши и выступ материала кровли.
• Первая доска для обрешетки под металлочерепицу делается толще других для того, чтобы избежать провисания выступа при креплении кровли.
• Остальные доски отмеряют от нижней точки второй доски. Интервал подбирается соответственно профилю металлочерепицы. Отметки для обрешетки наносят через каждые два стропила, так как доска может иметь неровный профиль и необходимо будет проводить ее натяжку.
• После выполнения 3-4 рядов обрешетки, доски можно уложить на скат — это позволяет значительно сократить время проведения процедуры.
• В одном ряду доски обрешетки соединяются на стропиле. Не стоит укладывать доски внахлест, как при укладке шифера. Не рекомендуется всю систему обрешетки стыковать на одном стропиле — это снижает жесткость конструкции.

При наличии ендов, расчет обрешетки под металлочерепицу и ее укладку производят сверху вниз, учитывая длину «хвоста» кровельного материала. Иногда наличие длинного «хвоста» требует установки дополнительной доски.

Монтаж обрешетки — инструкция

 Представим пошаговую инструкцию того, как создается обрешетка под металлочерепицу Монтерей:

• Брус для стропил обычно подбирают с профилем не менее 50х150 мм, а под обрешетку используют доски 25х100 мм. Для контробрешетки крыши подходит доска 25х50мм.
• Шаг стропил для подобной обрешетки составляет 60-90 см.
• Начальную доску прибивают вдоль карнизного свеса так, чтобы она не выступала за него. Толщина первой доски берется на 10-15 мм больше остальных.
• Размер обрешетки под металлочерепицу берут таким, чтобы расстояние от доски, выходящей за карниз, к следующей доске было на 5 см меньше чем между всеми остальными (подробнее: «Обрешетка под металлочерепицу: размеры»). Обычно это либо 300, либо 400 мм. Между остальными досками оставляют интервал в 350 или 450 мм. В каждом отдельном случае шаг обрешетки определяется размером металлочерепицы для крыши.
• Для проверки правильности интервала между двумя первыми досками, на земле делают специальный макет. Для этого на определенном расстоянии раскладывают 2 обрезка досок параллельно друг другу. После этого на них накладывают элемент черепицы и определяют, достаточно ли выступает черепица или нет. Большой выступ может стать причиной того, что дождевая вода будет переливаться через желоб. Слишком маленький выступ приводит к задуванию воды между лобовой доской и желобом. Неправильный выступ также приводит к деформации листов под нагрузкой от снежных наносов.
• Разметку выполняют с помощью рулетки, начиная с доски, которая выходит на карниз.
• Затем выполняют крепление коньковых и торцевых планок.
• Ветровая доска устанавливается выше обрешетки на высоту листа металлочерепицы (35 — 55 мм) (читайте: «Ветровая планка для металлочерепицы — особенности монтажа»).
• Для качественного закрепления конька к нему прибивают доски 25х100 мм.

Правильно установленная обрешетка под металлочерепицу позволяет без лишних усилий уложить кровельное покрытие и обеспечить защиту чердака от влаги.

Крепление металлочерепицы к обрешетке

К выбору шурупов подходят со всей строгостью, так как их срок эксплуатации должен быть равен сроку службы металлочерепицы и обрешетки.

Подробное видео по монтажу обрешетки:

Завинчивание шурупов проходит очень легко. При этом, благодаря наличию на конце шурупа сверла, не нужно предварительно проделывать отверстия в кровле и обрешетке. При вкручивании шурупов в нижнюю часть листов черепицы достигается наименьшее количество брака.

kryshadoma.com

Сплошная обрешетка кровли — устройство: как сделать расчет конструкции, как выбрать доску, фотографии и видео

Содержание статьи:

Непосредственно обрешетка является конструкцией из укрепленных на стропилах досок или брусьев и расположенных перпендикулярно ногам стропил.

Именно на этот элемент осуществляется основная нагрузка от кровельного покрытия, которая передается на стропила и далее на несущие элементы.

Для того чтобы выполнить устройство обрешетки кровли, применяется следующий ряд материалов:

Типы обрешеток

Исходя из материала для кровли, предназначенного для монтажа конкретной крыши, принято использовать один из двух типов обрешетки, к которым относятся:

• разреженная обрешетка, шаг расположения частей на которой может быть различным. Применяется этот тип в том случае, когда покрытием кровли служит шифер, керамическая или металлочерепица;
• сплошная обрешетка кровли. Основу ее составляют доски с шагом не более одного сантиметра или фанера. Этот тип обрешетки принято использовать в том случае, когда кровельным покрытием выступает мягкая черепица, плоский шифер, мягкий шифер или любой из рулонных материалов. Более того, монтировать сплошную обрешетку необходимо на сложных участках кровли, то есть в районе дымоходной трубы, по кровельным карнизам, а также в ендовах, разжелобках, на коньке и т.п.

Согласно способу установки выделяют следующие виды обрешетки:

• однослойная обрешетка. Элементы конструкции устанавливаются на стропила горизонтальным образом, а доски укладывают параллельно кровельному коньку;
• двухслойная обрешетка. В этом случае будет оборудован второй слой, который настилается на первый. Он может состоять из теса или брусьев, укладываемых от конька по направлению свеса. Иногда укладка выполняется горизонтально.

Также нельзя не упомянуть о таком важном элементе обрешетки, как гидроизоляция, которая укладывается поверх стропил. Она может быть представлена как стандартным рубероидом, так и современными материалами мембранного типа. Крепление слоя гидроизоляции к стропильным ногам осуществляется строительным степлером.

Необходимо также не забыть выполнить такую процедуру, как расчет обрешетки крыши, то есть рассчитать ее площадь и, соответственно, площадь предназначенного для укладки кровельного покрытия.

Обрешетка для рулонных материалов

Как было сказано выше, рулонные материалы предполагают наличие сплошной обрешетки в системе кровли.

Материалом здесь выступает доска для обрешетки крыши, лучше всего шпунтованная. Доски первого слоя монтируются по принципу в разрядку, а уже во втором укладываются плотно друг к другу.

Чтобы оборудовать второй слой обрешетки, необходимо применять рейки из дерева, которые должны быть уложены под углом в 45 градусов относительно первого слоя.

Нормы оборудования обрешетки в этом случае следующие:

• строительные доски следует обработать антисептиком;
• после укладки нужно удостовериться, что доски нигде не провисают, нет бугров и выделяющихся шляпок гвоздей;
• хорошо выполненная обрешетка должна выдерживать вес проходящего по ней человека;
• для устройства настила применяются доски, имеющие ширину 100 – 150 миллиметров и толщину минимум 250 миллиметров. Доски с большими параметрами использовать не рекомендуется;
• категорически запрещается обустраивать обрешетку недостаточно высушенными досками;
• будет правильно, если стыки досок на стропильных ногах будут располагаться в шахматном порядке;
• вбивать гвозди нужно по краям досок, при этом их шляпки должны глубоко уходить в древесину.

Для черепицы

Для того чтобы смонтировать обрешетку для популярной сегодня металлочерепицы, необходимо предварительно оборудовать решетчатый каркас.

Шаг брусьев обычно зависит от используемого типа металлочерепицы. К примеру, в случае, если кровельным покрытием выступает металлочерепица Монтеррей, то шаг досок должен иметь значение, равное 350 миллиметрам. Но зазор между двумя первыми досками, расположенными в районе карниза, должен быть меньше – 200 – 250 миллиметров.

Для стальной кровли

Обрешетка в данном случае может быть разреженной и состоять из досок или брусков, имеющих толщину 50 миллиметров, или сплошной, выполненной при помощи досок в 30 миллиметров толщиной.

Укладывать листы стали необходимо на гладкую, без углублений и выступов обрешетку, поскольку даже, казалось бы, незначительный прогиб может ослабить важные фальцевые крепления.

Для мягкой черепицы

Это кровельное покрытие также требует установки гладкого и ровного основания, материал не должен перегибаться или перетираться. Для такого монтажа также имеются свои нюансы.

Монтаж обрешетки крыши, смотрите на видео:

Для шифера

Укладка основания для этого кровельного материала предполагает вариант устройства или одинарной, или двойной обрешетки. Для первого случая доски должны лежать параллельно кровельному коньку и фиксироваться на стропильных ногах.

Если шифер применяется стандартный (волнистый), шаг брусков должен быть равен 0,5 метра, а сечение бруса должно составлять 50×50 миллиметров.

Важно помнить, что при обустройстве обрешетки для шифера каждый его лист должен опираться на три бруска. Четные бруски ряда при этом должен иметь немного большую, приблизительно на 30 миллиметров, толщину, чем нечетные. Так нахлест элементов материала выйдет более плотным, а нагрузка на листы распределится более равномерно.

Так, можно сделать вывод, что устройство обрешетки под шифер – процесс не слишком сложный, однако от грамотности и качества его выполнения во многом зависит дальнейшая эксплуатация как кровельного покрытия, так и всей кровли в целом.

При желании более подробные данные об устройстве сплошной обрешетки с фото и видео всех работ можно легко найти в Интернете.

kryshadoma.com

Калькулятор расчета пиломатериалов для обрешетки под металлочерепицу

Металлочерепица появилась в череде кровельных материалов относительно недавно, но стремительно завоевала популярность. Это объясняется просто – при правильной укладке такое прикрытие обеспечивает надежную защиту дома от атмосферных осадков, одновременно придавая крыше достоверную имитацию натуральной классической черепицы.

Популярность этого покрытия основана еще и на том, что его укладка не представляет особого труда, и с ней хозяин дома должен справиться даже самостоятельно, естественно, имея помощника, но не прибегая к найму бригады. Четкий профиль металлочерепицы позволяет без особого труда совмещать соседние листы, и совершить ошибку даже при желании – весьма сложно. Но все это будет справедливым лишь в том случае, если под такую кровлю смонтирована качественная обрешетка. Разобраться, сколько досок иди бруса потребуется для ее создания поможет калькулятор расчета пиломатериалов для обрешетки под металлочерепицу.

Ниже будет приведено несколько комментариев о работе с программой.

Калькулятор расчета пиломатериалов для обрешетки под металлочерепицу

Пояснения по проведению расчетов

В отличие, например, от профнастила или ондулина, металлочерепица даже на небольших углах крутизны скатов не требует сплошной обрешетки. Это объясняется геометрией ее профиля – в любом случае опора на основу приходится только «ступенькой», то есть нижней частью каждого модуля, имитирующего отдельную черепицу. Ниже расположена схема, демонстрирующая этот принцип. Видно, что в промежутке между ступеньками, даже если смонтировать сплошную обрешетку, кровельное покрытие в нее все равно опираться не будет.

Цены на обрезную доску

обрезная доска

А это, в свою очередь, означает, что шаг обрешетки должен строго соответствовать длине модуля выбранной металлочерепицы. Большинство моделей имеют шаг 350 мм, но есть разновидности с шагом 400 мм, а некоторые профили вообще отличаются мелкими «черепичными плитками» длиной в 300 и даже 200 мм.

Итак, для расчетов необходимо указать в соответствующих полях ввода следующие данные:

• Площадь кровли, которую придется предварительно подсчитать самостоятельно. Это не так сложно — скаты обычно представляют собой простые геометрические фигуры, размеры которых известны. Может предложить и несколько готовых решений на этот счет:

Как правильно подсчитать площадь кровли?

На страницах нашего портала можно найти калькулятор расчёта площади трехщипцовой крыши, программу определения площади вальмовой м шатровой крыши. Если кровля имеют сложную форму, и ее скаты образую какие-то нестандартные геометрические фигуры, вызывающие затруднения, попробуйте поискать ответ в специальной статье нашего сайта, полностью посвящённой расчетам площадей.

Следующим шагом потребуется указать продольный шаг металлочерепицы, то есть длину ее модуля.

Цены на металлочерепицу

металлочерепица

• Переходим к некоторым нюансам. Вдоль карнизного веса рекомендуется усилить обрешетку, добавив еще одну «внеплановую» доску – это облегчит в дальнейшем монтаж ветровых досок по фронтонным свесам. Аналогично поступают и вдоль линии конька. Поэтому потребуется указать общую длину карнизов и суммарную длину коньковой линии.
• Если сооружается многощипцовая крыша, то обязательно будут ендовы – линии пересечения скатов с образованием внутреннего угла. В районе ендов для крепления желобов и гидроизоляции потребуется обрешетку выполнить сплошной. Значит, необходима добавить досок и на эти цели.
• И, наконец, необходимо выбрать материал, из которого будут монтироваться направляющие обрешетки.

— Доска толщиной 25 мм обычно применяется при расстоянии между стропилами не более 600 мм.

— При шаге стропильных ног от 600 до 800 мм надёжнее будет себя вести обрешетка из доски толщиной 32 мм.

— При расстоянии между стропилами более 800 мм лучше использовать не доски а брус 50×50 мм – он в меньшей степени подвержен изгибу.

• Итоговый результат будет показан в кубометрах, в «чистом виде» и с учетом 10 процентом необходимого запаса. Кроме того, для удобства пользователей результат сразу пересчитывается в погонную длину, а также в количество досок или брусков, исходя из их стандартной длины в 6 метров.

Важные нюансы оборудования обрешетки под металлочерепицу.

Безусловно, в приведенном выше описании рассказано далеко не все. И если по монтажу обрешетки под металлочерепицу есть невыясненные вопросы, то перейдите по ссылке к соответствующей публикации нашего портала.

stroyday.ru
