На смену устаревшим металлическим трубопроводам, прослужившим не одно десятилетие, пришла современная пластиковая продукция. Но при проведении ремонта или замене инженерных коммуникаций возникают ситуации, когда нужно знать, как соединить железную трубу с полипропиленовой.

как соединить железную трубу с полипропиленовой

Выполнение перехода между разными видами труб - металл и полипропилен

По своей надежности и эксплуатационным характеристикам пластиковая трубная продукция превосходит изделия из металла. Правильное соединение полипропиленовой трубы с металлической является залогом бесперебойной и надежной работы систем разного назначения.

переходник с металлической трубы на пластиковую


Применяется несколько способов стыковки:

  1. Резьбовой. В данном случае используют фитинги, имеющие вид муфты. Один конец таких изделий снабжают резьбой для металлических элементов, а другой представляет собой идеально гладкий срез. Переходник с металлической трубы на пластиковую применяют при необходимости состыковать трубы диаметром не более 40 миллиметров.
  2. Фланцевый. Данный вариант предполагает, что соединяются трубы большого сечения с помощью фланцев, поскольку затягивание резьбы потребует значительных физических усилий.

Монтаж резьбовых фитингов

Данный тип соединений труб малого и среднего диаметра предусматривает наличие резьбы как внутри, так и снаружи. Она требуется, чтобы закреплять металлические части трубопровода, при этом гладкий срез на муфте находится на противоположной стороне – к ней припаивают пластик.

переход с железной трубы на полипропилен


Технология монтажа отличается простотой:

  1. Заготовку в предполагаемом месте стыка срезают под прямым углом. Чтобы обработать края, задействуют солидол. Потом с помощью резьбореза завершают обработку.
  2. Далее края очищают таким образом, чтобы не оставалась металлическая стружка. Месту будущего соединения потребуется герметизация, для этого применяют паклю или ФУМ – ленту.
  3. Переходник с железной трубы на пластиковое изделие, он же фитинг, накручивают после предварительной подготовки на часть, имеющую срез. Для этого не следует прилагать большие усилия, поскольку деталь может треснуть при сильном нажатии на нее.
  4. Гладкий край соединяют с пластиковой трубой.

Паклю или ФУМ - ленту наматывают по ходу резьбы так, чтобы материал закрывал минимум 1 -2 витка.

Установка фланцев

Как уже говорилось ранее, данный способ соединения используют для труб большого сечения. Фланцевый переход с железной трубы на пластиковую позволяет при необходимости с меньшими проблемами выполнить очистные мероприятия.

Фланцы представляют собой плоские диски круглой, квадратной или другой формы, имеющие отверстия для шпилек и болтов для обеспечения прочного соединения. Читайте также: "Какие бывают фланцы для труб – виды и преимущества соединений".

как соединить пластиковую трубу с полипропиленовой

Процесс соединения состоит из нескольких этапов:

  1. На концах отрезков труб делают ровный срез. Внутри изделий не должно быть пыли и стружки.
  2. На заранее подготовленные срезы надевают фланцы. Между дисками помещают резиновые прокладки.
  3. Для соединения двух фланцев задействуют болты, которые затягивают равномерно, не прилагая большие усилия.

Необходимо следить за тем, чтобы края прокладок не выступали за пределы фланцев больше, чем на 10 миллиметров.

Соединение полипропиленовых труб

Для стыковки изделий, изготовленных из полипропилена, на их концы нужно воздействовать высокой температурой. Также можно применять специальные фитинги или метод склеивания.

Чтобы стыковать полипропиленовые отрезки труб, необходимо использовать специальный сварочный аппарат, который еще называют «утюгом». Он функционирует от обычной электросети. Специалисты рекомендуют приобретать трубную продукцию с небольшим запасом, поскольку возможны ошибки.

как соединить стальную трубу с полипропиленовой

Работа выполняется поэтапно:

  1. В первую очередь в местах расположения стыков делают несколько срезов, а торцы тщательно зачищают. На поверхности маркером наносят специальные отметки, указывающие глубину нахождения деталей внутри нагревательного оборудования. Температура паяльника при этом должна быть не менее 270 градусов.
  2. Соединение насадок производится строго перпендикулярно.
  3. На протяжении 10 -15 секунд ожидают завершения плавления. Затем избавляются от насадок, а детали вновь стыкуют между собой. Их следует слегка приложить друг к другу, не допуская проворачивания.
  4. Пока стыкуемые детали не остынут, их необходимо оставить в одном положении на некоторое время.

Метод раструбной пайки используют для труб 40-миллиметрового или большего диаметра. Такую работу следует доверить профессионалам – только они знают, как соединить пластиковую трубу с полипропиленовой правильно.

Соединительные детали желательно нагревать изнутри, а трубную продукцию – снаружи. Только тогда можно создавать узлы, которые отличаются прочностью, поскольку иначе на внутренней поверхности появятся небольшие бугорки, приводящие к уменьшению проходимости трубопроводов. После продувки конструкции подобные проблемы исчезнут.

Применение «холодного» метода

Данный метод предполагает использование компрессионных фитингов, а из инструментов потребуется только обычный обжимной ключ.

Монтаж выполняется следующим образом:

  1. Рабочий процесс начинают со срезов по краям. Затем проверяют перпендикулярность расположения кромки. Далее зачищают торцы от заусениц при помощи проволочной мочалки или мелкозернистой шкурки.
  2. Стяжную гайку помещают на один конец трубы. Резьбовое соединение пластиковых труб должно быть направлено в сторону фитинга (прочитайте: "Преимущества резьбового соединение труб, способы герметизации стыков"). Затем используют кольца с компрессией. Они тоже должны идти в фитинговую сторону, но обязательно длинными скосами.
  3. Фитинг нанизывают на поверхность заранее подготовленного торца. Деталь во внутреннюю поверхность нужно вставлять до упора.
  4. В завершение работы полностью затягивают стяжную гайку и проверяют полученное соединение на герметичность.

Несколько важных моментов выполнения сваривания

Такой инструмент как профессиональный паяльник стоит дорого. Поэтому выгоднее покупать недорогие варианты, если предстоит разовая работа. «Любительские» модели обычно оснащают несколькими ходовыми насадками. Еще лучшим решением будет аренда инструмента. Качество соединений от этого никак не пострадает.

У всех паяльников имеется обязательный элемент – подставка. Даже специалисты выполняют соединения при условии сохранения инструментом устойчивого положения. На нагрев рабочих поверхностей должно уходить от 10 до 15 минут. Читайте также: "Какое соединение полипропиленовых труб надёжнее – виды и особенности стыковки".

переходник с железной трубы на пластиковую

Перед тем, как соединить полипропиленовые трубы, нужно разобраться в деталях. Соединительные насадки состоят из двух частей: первая из них – это дрон, на котором происходит нагрев муфты, вторая - гильза, имеющая внутри трубу с дроном.

Перед подсоединением паяльника к сети детали насадки помещают на прибор, когда он холодный. Работать с инструментом начинают после того, как индикаторы на нем погаснут.

Время разогрева зависит от нескольких факторов:

  • вида трубной продукции;
  • толщины стенок;
  • диаметра соединяемой конструкции.

Все вышеназванные параметры, как правило, имеются в таблице, прилагаемой к паяльникам.

Особенности соединения канализационных труб

При монтаже и ремонте канализационных систем часто требуется выполнить переход с железной трубы на полипропилен. Соединение с чугунными аналогами имеет особенности по причине их конструктивных отличий.

Нужно иметь в наличие специальные комплектующие изделия:

  • уплотнители;
  • гофр;
  • манжеты.

В первую очередь необходимо приобрести разные детали. Если не удается отыскать нужные комплектующие, можно задействовать даже подручные материалы. Например, из микропористой резины вырезать уплотнитель. Между соседними соединяемыми элементами помещают узкую длинную ленту, а при помощи широкой тупой отвертки этот материал уплотняют.

резьбовое соединение пластиковых труб

Чеканку не используют по ряду причин. Она способна привести к деформации пластиковых труб и помешать обеспечить герметичность стыков. Но даже после завершения ремонтных работ остается большая вероятность появления протечек.

Не станет долговечным решением проблемы и применение цементного раствора. Поскольку разные материалы отличаются коэффициентом теплового расширения, эта разница оказывает негативное влияние на конструкцию. В результате в зацементированных стыках вскоре появляются трещины, и система утрачивает целостность.

Пластиковые трубы со стальными в канализационных конструкциях соединяют крайне редко, более распространена стыковка с другими видами трубной металлической продукции (прочитайте также: "Виды фитингов для металлических труб – варианты соединений").

Подключение системы водоснабжения или отопления, где требуется решить, как соединить стальную трубу с полипропиленовым изделием, характеризуется регулярным появлением подтеков, поэтому важным моментом монтажа является выбор схемы стыковки двух разных материалов.


trubaspec.com

Cоединение металлической трубы с полипропиленовой – видео инструкция

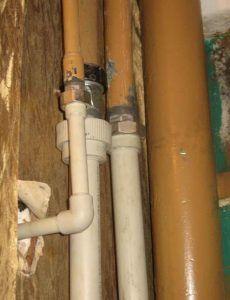

фото: Соединение металлической трубы с полипропиленовойфото: Соединение металлической трубы с полипропиленовойМеталлические трубы отжили своё уже некоторое время назад. На смену им приходят пластиковые аналоги. По своим эксплуатационным характеристикам они не уступают металлическим, а иногда и превосходят его.

Правильное соединение металлической трубы с полипропиленовой становится залогом того, что система будет работать без перебоев, с максимальной надёжностью.

Как соединять полипропиленовые трубы с металлическими?

Не так уж редки ситуации, когда надо

произвести соединение полипропиленового изделия с металлическим.

Чтобы понять, как правильно соединять полиэтиленовый трубопрокат с полипропиленовой или металлической смотрите видео уроки, размещенные в данной статье.

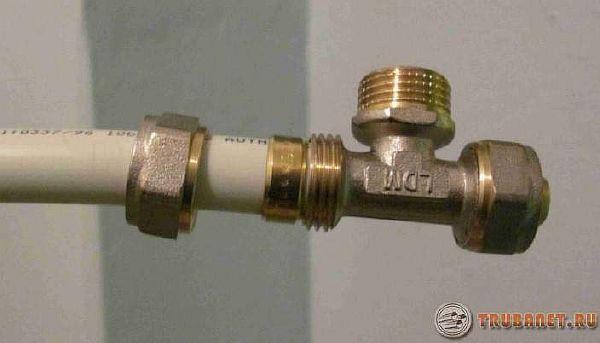

фото: Как соединять полипропилен с металлической трубкойфото: Как соединять полипропилен с металлической трубкой

Существует несколько способов, как грамотно произвести соединение.

  • С наличием резьбы. Предполагает, что используют фитинги, которые выглядят как муфты. Один конец снабжается резьбой на металл, а другой – срезом, с идеальной гладкостью.
  • Фланцевого типа. Когда болты со шпильками стягивают конструкции самих фланцев. Они помогут понять, как соединять полипропиленовые трубы, видео сделают процесс более наглядным.

Монтируем резьбовые фитинги

Такие типы соединений актуальны, если вместе берутся трубы среднего, малого диаметра. Размер их не должен превышать 40 миллиметров.

Резьба на фитингах присутствует не только внутри, но и снаружи. Она нужна, чтобы закреплять металлические стороны и концы на деталях. Гладкий срез муфты располагается на противоположной стороне. Он предполагает припаивание пластика.

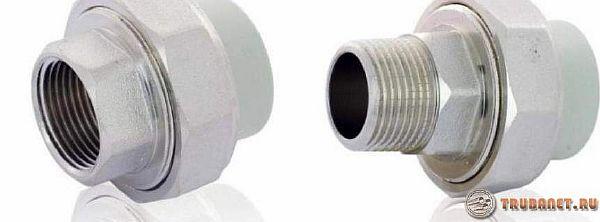

фото: резьбовые фитингифото: резьбовые фитинги

Фитинги монтируются по простой технологии.

  • Заготовку срезают под прямым углом, в том месте, где предположительно будет находиться стык. Для обработки края используют солидол. Затем берут резьборез, и заканчивают обработку.
  • После этого их надо очистить так, чтобы отсутствовала металлическая стружка. Для будущего стыка не обойтись без герметизации, что предполагает применение ФУМ-лент, либо пакли.
  • Фитинговая конструкция накручивается на часть со срезом, с предварительной подготовкой. Для этого не потребуется приложить слишком много усилий. Деталь может растрескиваться, если инструментами нажимать на неё слишком сильно.
  • Гладкий срез приворачивается к трубе из пластика. Легко понять, как соединить полиэтиленовую трубу с полипропиленовой.

Материал для герметизации выкладывают по ходу резьбы, чтобы им было закрыто минимум 1-2 витка.

Видео: как соединять трубопровод


Устанавливаем фланцы

Этот вариант больше подойдёт тем, кто работает с большими диаметрами. Благодаря ему в процессе эксплуатации возникает меньше проблем с доступом при необходимости сделать очистку.

Фланцы выглядят как диски плоской формы с опорой на прямые бруты.

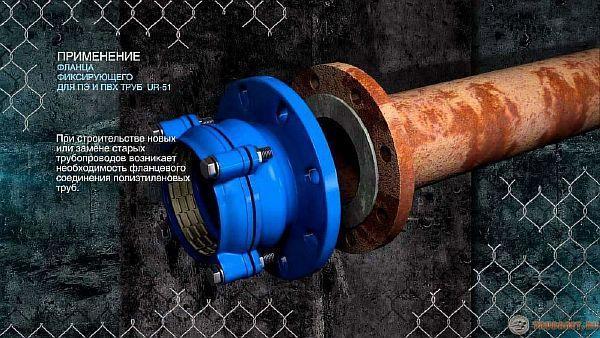

фото: фланцевое соединение чтоб соединить металлический и пластиковый трубопрокатфото: фланцевое соединение чтоб соединить металлический и пластиковый трубопрокат

Монтаж труб в системе состоит из нескольких этапов.

  1. Начинается всё с создания ровного среза на концах заготовок. Главное – чтобы пыль и стружка внутри отсутствовали.
  2. Затем переходят к надеванию фланцев на срезы, подготовленные заранее. Между местами с дисками располагаем прокладки из резины.
  3. Для соединения фланцев друг с другом применяют болты. Важно, чтобы затягивание было равномерным, без прикладывания больших усилий.

Рекомендуется отдельно проследить за тем, чтобы прокладки из резины краями не выступали больше, чем на 10 миллиметров.

Полипропиленовые трубы и их соединение

На концы труб из этого материала воздействуют высокой температурой, чтобы соединить изделия, провести стыковку. Можно использовать так же склеивание, либо специальные фитинги.

Видео: как правильно паять


Как запаять конструкции?

Полипропиленовые заготовки нельзя соединить без специального сварочного аппарата, который получил название «утюга». Он работает при подключении к обычной электрической сети.

Лучше приобретать и сами материалы с небольшим запасом, на случай возможных ошибок.

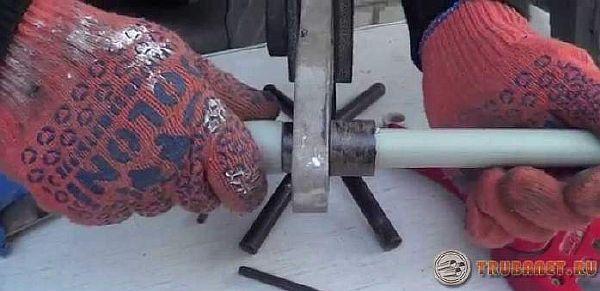

фото: как запаять полипропиленовую трубкуфото: как запаять полипропиленовую трубку

Процесс состоит из нескольких этапов. Это позволит понять, как запаять полипропиленовую трубу.

  • Выполняется несколько срезов там, где в будущем будут располагаться стыки. Требуется и тщательная зачистка для торцов. На их поверхности делают специальные отметки маркером. Они указывают, на какой глубине должны находиться детали внутри нагревательного аппарата. Температура паяльника должна составить не менее 270 градусов.
  • Строго перпендикулярное соединение насадок с раскалённым паяльником. То же самое проделывают с концами других соединений.
  • 10-15 секундное ожидание до завершения плавления. Потом от насадок избавляются, а детали снова соединяют между собой. Их слегка прикладывают друг к другу, но проворачивание недопустимо.
  • Детали для стыковки надо оставить на некоторое время в одном положении, пока они не остынут.

Видео: учимся как паять

Раструбная пайка – вариант, который применяют для труб с 40-миллиметровым и большим диаметром. Но такую работу рекомендуется доверять специалистам, только они знают обо всех особенностях.

Соединительные элементы лучше нагревать изнутри, а трубы –снаружи. Тогда легче будет создавать узлы, отличающиеся высокой прочностью. Иначе внутри образуются небольшие бугорки, из-за которых проходимость уменьшается. Продувка конструкции позволит забыть о подобных проблемах.

Особенности «холодного» способа

Предполагается, что в данном случае используются компрессионные фитинги. Из инструментов хватит обычного обжимного ключа.

Монтажный процесс выглядит так.

  1. Как обычно, начинается работа со срезов на концах. После этого надо проверить, в перпендикулярном ли положении находится кромка. Зачистка торцов от заусенец проводится проволочной мочалкой, либо мелкозернистой шкуркой.
  2. Стяжная гайка одевается на один из концов трубы. Резьба должна идти к фитингу. Затем переходят к эксплуатации колец с компрессией. Они тоже идут в фитинговую сторону, но длинными скосами.
  3. Фитинг нанизывается на поверхность торца, подготовленного заранее. Во внутреннюю поверхность деталь вставляется до упора.
  4. После этого стяжная гайка полностью затягивается. Система проверяется на предмет герметичности.

Видео


На какие моменты при сваривании обращать внимание?

Профессиональные паяльники стоят достаточно дорого. Лучше приобрести недорогие «любительские» варианты, если работа будет непостоянной. У таких обычно сразу несколько ходовых насадок. Можно брать инструменты в аренду. Это не повлияет на качество итоговых соединений.

Устойчивая подставка стала обязательным элементом почти для всех паяльников. Даже профессионалы выполняют соединения только в том случае, если инструмент сохраняет устойчивое положение. На нагрев рабочих поверхностей уходит не больше 10-15 минут.

В соединительных насадках есть всего 2 части – дрон, на котором разогревают муфту, а так же гильза, внутри которой находятся труба с дроном.

Детали насадки устанавливаются на паяльник, когда он ещё холодный. И только после этого прибор подсоединяется к сети. Работу надо начинать, лишь когда погаснут индикаторы.

Видео

Это происходит при втором нагревательном цикле. Но время разогрева определяется несколькими факторами:

  1. Типом трубы.
  2. Толщиной стенок.
  3. Диаметром конструкции.

Все эти значения обычно указываются в таблице, которая идёт в комплектах с паяльниками.

Канализационные системы и особенности их соединения

Монтируя канализацию, многие соединяют пластиковые трубы не только с металлическими, но и с чугунными аналогами.

Такие стыки конструктивно отличаются от других. Потребуется приобретение специальных комплектующих:

  • Уплотнителей.
  • Гофр.
  • Манжет.

Подбор и приобретение подходящих комплектующих не должен доставить особых проблем. Но можно использовать и подручные материалы, если найти подходящий вариант никак не получается.

Из микропористой резины, например, вырезают уплотнитель. В зазор между соединяемыми элементами надо поместить длинную узкую ленту. Тупая широкая отвёртка поможет уплотнить этот материал.

Видео


Чеканка неприемлема по нескольким причинам. Она может деформировать пластиковые трубы, помешать созданию герметичных стыков. Но даже после выполнения работы вероятность протечек сохранится высокая.

Цементный раствор так же не отличается высоким сроком службы. Разные материалы имеют разный коэффициент теплового расширения, и эта разница оказывает на конструкцию негативное влияние.

В зацементированных стыках слишком быстро появляются трещины, такие конструкции просто утрачивают свою целостность.

Пластиковые трубопрокаты иногда соединяются и с медными, но такой вариант встречается крайне редко. Соединение металлической трубы с полипропиленовой более распространено.

trubanet.ru

Как соединить металлическую трубу с пластиковой

Соединить металлическую трубу с пластиковой требуется в нескольких случаях: при текущем, капитальном ремонте, строительстве. Выбрав полимерные магистрали на этапе планирования, застройщик не может быть полностью избавлен от необходимости соединения двух этих материалов. Подобные стыки присутствуют при подключении в централизованные системы водопровода, отопления, канализации. Автономное водообеспечение, водоотведение, обогрев полностью избавляют от подобной необходимости. При текущем/капитальном ремонте в многоэтажных домах чаще всего, приходится врезать полипропилен, ПВХ, полиэтилен в стальные, чугунные стояки.



Соединить металлическую трубу с пластиковой канализацией

Это простейший вариант, для которого промышленностью выпускаются резиновые гофрированные манжеты Ø110, 50, 40 мм.

Благодаря которому, соединить металлическую трубу с пластиковой канализацией можно при любом состоянии чугунного патрубка (отколы, коррозия, обрастание известковым налетом). Гофра одевается на концы чугуна, пластика, обеспечивает герметичность, не требует обслуживания. Поливинилхлоридные гофоротрубы сифонов сантехники включаются в чугунные трубы схожим образом без нарушения целостности металлической канализации. Технология подходит лишь для самотечных линий, в которых отсутствует давление.

Соединить металлическую трубу с пластиковым водопроводом

В системе водоснабжения присутствует высокое давление, поэтому, предыдущий способ здесь не подойдет. В этом случае соединить металлическую трубу с пластиковой проще всего «седлом». Фитинг представляет собой две половинки с герметичной прокладкой, соединяющихся болтами. Это хомут, в одной половинке которого имеется патрубок, одевающийся на отверстие в металлической трубе. Реже, на полимерное изделие приваривается фланец, ответная сторона которого крепится на металлической магистрали. Прокладки из паронита, резины, силикона обеспечивает необходимую герметичность стыка.

Вторым вариантом является резьбовое соединение, для чего, на полимерное изделие монтируется фитинг с обжимающими тело трубы элементами. Это пресс-фитинги, пуш-фитинги, прочие аналоги. При небольшом рабочем давлении внутри трубопровода используются компрессионные муфты со стороны пластика, ответная резьба на металлической трубе. Данная технология используется в автономных системах водоснабжения, полива.



Видео инструкция соединения пластиковой и железной трубы

Соединить металлическую трубу с пластиковым контуром отопления

В контурах обогрева часто присутствуют металлические радиаторы различных форм, размеров, к которым требуется подвести полимерную линию, по которой транспортируется теплоноситель. В этом случае чаще всего металлическую трубу соединяют с пластиковой «американками». Это специальные фитинги из полиэтилена, полипропилена с впаянной металлической резьбой (внутренней, наружной). Бронзовые вкладыши обеспечивают герметичность стыка, привариваются одной стороной к полимерной магистрали, стыкуются с ответной резьбой радиатора.

«Американки» являются универсальными крепежными элементами, обеспечивают снижение времени монтажа, высокий эксплуатационный период. Соединение получается неразъемным, поэтому, сначала осуществляется резьбовое соединение с использованием ленты ФУМ, льняной нити, затем по месту приваривается полимерный контур отопления. Кроме стандартных муфт этого типа существуют прочие фитинги с впрессованной латунной резьбой: отводы, тройники, переходники. Все они обеспечивают герметичность, могут использоваться в магистралях с давлением в пределах 16 атмосфер.
