Заливка монолитной плиты перекрытия

Оптимальное перекрытие в домах с кирпичными, бетонными и сложенными из отдельных бетонных блоков стенами — сборные плиты заводского изготовления. Но в домах со сложной конфигурацией не всегда возможно смонтировать готовые изделия стандартных размеров или подъезд тяжёлой грузоподъёмной техники к месту монтажа затруднён. В таких случаях приходится выполнять бетонирование конструкции непосредственно на месте. Рассмотрим, как правильно заливать плиты перекрытия в соответствии с действующими строительными нормативами и правилами, что обеспечит прочность, надёжность и долговечность конструктива.

Достоинства монолитного варианта

Несмотря на повышенную трудоёмкость выполнения работ, монолит имеет следующие преимущества перед готовыми сборными конструкциями:

• монолитная плита перекрытия, за счёт отсутствия швов, более равномерно распределяет нагрузки, передающиеся на стены и фундаментную часть;
• возможность перекрывать здания со сложной конфигурацией, большим количеством углов и различных закоулков;
• лёгкость устройства лоджий и балконов без необходимости укладки дополнительных элементов с обеспечением их надёжного закрепления;
• беспроблемный пропуск через перекрытие дымоходов и инженерных коммуникаций;
• ровность потолочных поверхностей и при полном отсутствии стыковочных швов;
• самостоятельное выполнение, без привлечения тяжёлых грузоподъёмных механизмов и рабочих бригад.

На что нужно обратить особое внимание при самостоятельном устройстве монолитного перекрытия

При продумывании как залить плиту перекрытия своими руками необходимо:

1. Детально ознакомиться с технологиями выполнения работ.
2. Рекомендуется заказать полный проект конструктива в проектной организации. В котором, конкретно для вашего дома, расчётным путём будут определены:
   • оптимальные размеры и толщина конструктива;
   • конструкция и способы сооружение опалубки;
   • классы нужной арматуры, нужное количество и размеры, шаг её расположения и порядок армирования;
   • объём и необходимый класс бетона, правила его укладки и уход в процессе твердения;
   • мероприятие по технике безопасности.

Далее будут изложены основные рекомендации, если по каким-либо причинам заказать готовый проект не представляется возможным. Основной показатель — толщина плиты перекрытия, которая должна составлять одну 30-ю от величины перекрываемого пролёта. К примеру, в 6-ти метровых пролётах — 20-ть см.

Устройство опалубки

Могут применяться два следующим вида опалубок:

• инвентарные заводского изготовления, сборные элементы идеально подогнаны, что позволяет быструю и качественную сборку. В комплект входят телескопические опоры, позволяющие лёгкую установку опалубки на одном горизонтальном уровне. Стоимость таких конструкций высока, но их можно арендовать на время за умеренную цену;
• изготовленные на месте производства работ и применяемые в большинстве случаев.

Установка самодельной опалубки включает следующие работы:

1. Установка вертикальных опорных стоек из бруса сечением ≥ 10 × 10 см или качественных брёвен диаметрами ≥ 10-ти см. Стойки устанавливаются на прочное основание, при необходимости на дощатые подкладки. Шаг расположения равен 1-му м с зазором от стен ≥ 20-ти см. Межрядовое расстояние ≤ 2-х м. Верх стоек выравнивается строго на одном горизонтальном уровне. Для исключения смещений выполняется раскрепление поперечными, продольными и диагональными связями.
2. Монтаж ригелей из бруса, двутавровых балок или швеллера.
3. Укладка сплошного палубного настила из плотно подогнанных обрезных досок толщиной ≥ 40-ка мм или 2-х см фанеры. Верх настила устраивается на уровне окончания кладки перекрываемого этажа. Вся поверхность, за исключением торцов стен, на которые будет ложиться монолит, застилается плотной полиэтиленовой плёнкой или рулонными гидроизоляционными материалами.
4. По внешним кромкам торцов выкладываются бортики толщиной в полкирпича при высоте в два ряда, которые рекомендуется обить изнутри пеноплексом, или нашить щиты на необходимую толщину монолитной конструкции. Эти бортики будут служить вертикальными опалубочными стенками.

Армирование плиты перекрытия

В опалубку укладывается пространственный арматурный каркас из 2-х сеток. Армирование выполняется арматурными стержнями A-II или A-III диаметрами от 10-ти до 16-ти мм. Сетки вяжутся с ячейками ≤ 20-ти см с использованием тонкой вязальной проволоки. Соединение стержней по длине осуществляется с 40-ка см нахлёстом. Стыки выполняются с максимальным удалением друг от друга. Совпадение в соседних рядах недопустимо. Армирование должно заходить на кирпичные стены ≥ 15-ти см, а из лёгких бетонных блоков ≥ 25-ти см. При устройстве проёмов их кромки должны обрамляться арматурными стержнями.

Защитный слой бетона в плите перекрытия должен быть от низа нижней, верха верхней сеток и торцов арматурных стержней 25-ть мм. Для этого нижняя сетка укладывается на “сухарики” (тонкие бетонные параллелепипеды с заложенными внутрь отрезками вязальной проволоки) или специальные пластиковые фиксаторы. Для обеспечения фиксированного взаимного расположения сеток по высоте их соединяют стальными хомутами с загнутыми концами, расположенными через метр в шахматном порядке. Для надёжности фиксации можно дополнительно приварить арматурные коротыши. В продаже представлены готовые соединительные элементы для закрепления положения сеток относительно друг друга. Их устанавливают в разбежку с шагом в 40-к см. В промежутках на расстоянии 70-т см от несущих стен установка выполняется через каждые 20-ть см.

Верх необходимого бетонного слоя отмечается прочерчиванием линий по периметру опалубки.

Заливка плиты перекрытия

Перед бетонированием необходимо:

• ещё раз проверить надёжность и устойчивость установленной опалубки
• правильность и прочность армирования
• наличие и исправность инструментов и оборудования необходимого для укладки бетонной смеси
• установить необходимые закладные детали и короба обрамления устраиваемых проёмов для прохода дымоходов и пропуска инженерных коммуникаций.

Бетонирование рекомендуется выполнять без технологических перерывов, в один приём. Для этого оптимально заказать необходимый объём бетона В 25 на бетонном заводе с подвозкой автомобильными миксерами. Если имеется возможность размещения автомобильного крана с достаточной длиной и вылетом стрелы, то подачу смеси можно выполнять специальными туфельками. В противном случае придётся прибегнуть к применению бетононасоса.

Смесь равномерно распределяется полосами шириной до 2-х м с одинаковой толщиной, отсутствием разрывов и постепенным перемещением по всей площади. Уплотнение бетонной смеси выполняется при помощи глубинных вибраторов и поверхностных виброплощадок. Финишное выравнивание, с тщательным контролем толщины уложенного бетона, выполняется гладилками и штукатурными мастерками.

При большой площади укладки и невозможности осуществления укладки без перерыва, в местах действия неосновных нагрузок допускается устройство рабочих швов. Шов должен быть только вертикальным и строго перпендикулярным к плите, что обеспечивается укладкой реек на всю толщину плиты. Работы можно продолжать через сутки. В месте расположения шва металлическими щётками удаляется цементная плёнка до обнажения крупного заполнителя, арматура очищается от налипшего раствора, выполняется продувка сжатым воздухом и промывка водой под давлением.

После затвердения бетона, короба разбираются. Вся поверхность накрывается ровным слоем полиэтиленовой плёнки и смачивается в первые три дня. При температурах наружного воздуха ≥ 10°C готовая плита накрывается плотной тканью или мешковиной с постоянным увлажнением. Разборку боковых опалубочных элементов выполняют через три недели, а полный демонтаж через месяц.

Утепление чердачного перекрытия по плите выполняется укладкой на перекрытие пароизоляционного слоя, поверх которого укладывается утеплитель. В качестве утеплителя могут использоваться:

• пенополиуретан;
• экструдированный пенополистирол;
• пенопласт;
• минераловатные плиты;
• керамзит или опилки.

В зависимости от назначения чердака и вида утеплителя может устраиваться половое покрытие или устраиваться ходовые мостики.

Как залить самому монолит между плитами перекрытия. Устройство опалубки под перекрытие своими руками. Возведения монолита между этажами на балках.

Возведение дома и ряда других построек предполагает обязательное обустройство межэтажных либо чердачных перекрытий. Нередко для реализации этой задачи используется древесина. Деревянные перекрытия просты в монтаже, однако если вам нужно обеспечить качественное утепление и шумоизоляцию помещения, отдавайте предпочтение перекрытиям из бетона. Монолитное перекрытие из бетона можно сделать самостоятельно. Изучите инструкцию и приступайте.

Перед началом выполнения любых работ будет нелишним ознакомиться с правилами укладки монолитных плит. Основные рекомендации выглядят следующим образом:

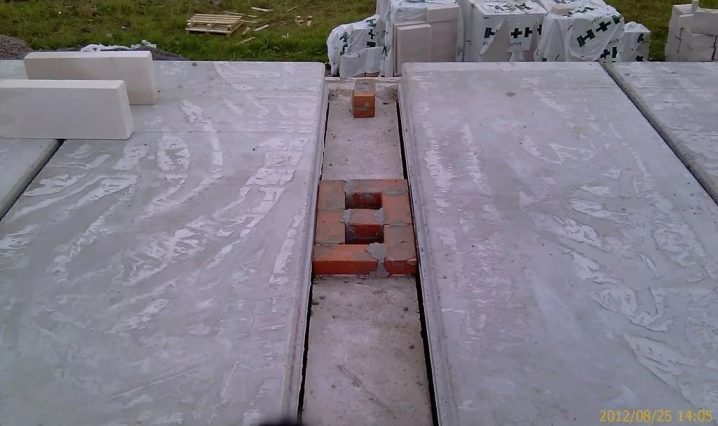

Если длины одной плиты недостаточно для перекрытия всего пролета, можете воспользоваться одним из двух доступных вариантов:

• уложите плиты впритык, оставив зазоры по краям комнаты. В завершении зазоры необходимо будет заполнить бетонными блоками;
• уложите плиты не вплотную, а с равномерными промежутками (20-30 мм). В завершении промежутки заделайте бетоном, предварительно закрепив под перекрытиями опалубку, чтобы строительный раствор не проваливался вниз.

Монтаж опалубки

Технология обустройства перекрытия предполагает обязательное использование горизонтальной опалубки. Вы можете арендовать готовую опалубку у специализированн ой компании либо же собрать необходимую конструкцию своими руками.

Первый вариант более простой и удобный. Готовые фабричные опалубки идут в комплекте с телескопическими опорами, что позволяет дополнительно сэкономить время на изготовлении подпорок.

Второй вариант более бюджетный. Для самостоятельной сборки опалубки используйте обрезную доску толщиной не менее 2,5-3,5 см. Можно использовать влагостойкую фанеру толщиной от 2 см.

Доски должны быть сбиты максимально плотно. При наличии заметных щелей между досками опалубка обязательно застилается гидроизоляционно й пленкой.

Набор для установки опалубки

Подготовьте следующие приспособления для сборки опалубки:

• доски;
• фанеру;
• брус;
• молоток;
• ножовку;
• уровень;
• гвозди;
• топор.

Установка опалубки

Первый шаг. Установите вертикальные опорные стойки. Лучший вариант – регулируемые телескопические стойки из металла. При их отсутствии подойдут и деревянные бревна диаметром от 80 мм.

Стойки устанавливайте с метровым шагом. Расстояние между стенами и ближайшими к ним стойками должно составлять не менее 200 мм.

Второй шаг. Уложите поверх опорных стоек ригели. Это продольный брус, за счет которого будет поддерживаться вся размещаемая выше конструкция.

Третий шаг. Поверх ригелей установите опалубку. Сначала уложите на продольные брусья поперечные деревянные балки, на них – доски либо фанеру.

Габариты опалубки подбирайте так, чтобы ее крайние грани упирались в стены без образования щелей.

Четвертый шаг. Верхний край опалубочной конструкции должен находиться строго на одном уровне с верхним краем выложенной стены. Для выполнения этого требования отрегулируйте высоту опорных стоек.

Пятый шаг. Установите вертикальные элементы конструкции. Ввиду того что края плиты перекрытия должны заходить на стену, размещайте вертикальное ограждение на соответствующем отдалении от внутренних краев стен.

Шестой шаг. Проверьте ровность установки опалубки при помощи уровня. Исправьте отклонения в случае их обнаружения.

Для соединения элементов опалубки используйте удобный крепеж, к примеру, нагели либо гвозди.

Для удобства выполнения последующих работ опалубку можно застелить гидроизоляционны м материалом.

Телескопические стойки более предпочтительны по сравнению со своими деревянными аналогами по той причине, что металл гораздо надежнее древесины. Каждая телескопическая стойка способна выдержать нагрузку до 2000 кг без появления деформаций и трещин, как это может произойти в случае с деревянным брусом.

Видео — Монтаж опалубки перекрытий

Порядок армирования

Монолитная плита перекрытия подлежит обязательному армированию.

Первый шаг. Подготовьте арматуру. Подходящий диаметр прутков подбирайте в соответствии с расчетными нагрузками. В большинстве случаев используются стержни диаметром 1,2-1,4 см.

Второй шаг. Проложите первую армирующую сетку в нижней части будущей монолитной плиты. Сначала уложите продольные, а затем поперечные прутки. Оптимальный размер ячейки такой сетки — 120-150 мм. Если перекрытие имеет малую площадь, можете увеличить размер ячеек до 200 мм.

Третий шаг. Стыки прутков обвязывайте стальной проволокой.

Четвертый шаг. Уложите сверху вторую армирующую сетку аналогичную первой. Свяжите обе сетки проволокой.

Если длины одного прута недостаточно, дополнительный прут подвязывайте с нахлестом равным не менее чем 40 диаметрам арматуры. То есть если вы используете пруты диаметром 12 мм, нахлест должен составлять минимум 480 мм.

Приготовление бетона

Для начальной заливки готовится стандартный бетонный строительный раствор. Рецепт следующий:

• 2 части просеянного чистого песка;
• 1 часть крупного заполнителя – можно использовать как щебенку, так и гравий;
• 1 часть цемента М400-М500;
• вода.

Воды добавляйте столько, чтобы консистенция раствора была близка к консистенции жидкой сметаны. Негустой раствор прекрасно заполнит все внутренние полости и щели, благодаря чему плита станет по-настоящему монолитной.

Раствор удобнее всего готовить в бетономешалке. Сначала загружайте сухие и твердые компоненты, а затем постепенно, по возможности не переставая размешивать, добавляйте воду.

При отсутствии бетономешалки можете приготовить раствор в большом корыте, но это слишком долго и довольно сложно, в особенности при отсутствии помощников.

Заливка плиты

Процесс заливки монолитного перекрытия можно условно разделить на 2 этапа: проливание и финишная заливка.

Проливание

На этом этапе заливается начальный слой бетона. Раствор лейте размеренно и медленно, резкие движения недопустимы, т. к. из-за этого может перекоситься опалубка.

Не делайте проливку слишком толстой. Главная задача этого слоя – заполнить все имеющиеся полости.

Готовую заливку «прогладьте» лопатой по всей поверхности. Делайте это плавно и осторожно. Так вы удалите лишний воздух и окончательно заполните даже мельчайшие полости.

Финишная заливка

На этом этапе вам нужно приготовить отдельный раствор. Рецепт тот же, что и в предыдущем случае. Единственное отличие – нужно взять меньше воды, чтобы бетон получился бо

Как залить плиту перекрытия своими руками? Учимся на советах профессионалов » Remtra.ru

При возведении даже небольшого коттеджа стоит заранее поинтересоваться, как залить плиту перекрытия своими руками. Малоэтажное частное строительство – процесс довольно дорогостоящий, а перекрытия в смете занимают не последнее место. И если прибегать к услугам подрядчиков, помимо самой готовой плиты и ее доставки придется оплатить еще и работу тяжелой строительной техники. Даже если вы не намерены экономить, в некоторых случаях простое решение оказывается недоступным. Вариант первый: ваш участок расположен таким образом, что автокран не сможет к нему подъехать.

Вариант второй: у вас нестандартная конфигурация или размеры постройки. Купить готовую плиту становится невозможным, а соглашаться на альтернативу не хочется. Ведь монолит распределяет давление равномерно по всем стенам, в отличие от наборного перекрытия. И не горюч, в отличие от деревянного. Так что самостоятельное решение проблемы становится лучшим из вариантов.

Как залить плиту перекрытия своими руками: разобьем процесс по этапам и разберемся с каждым из них в подробностях.

Опалубка под плиту перекрытия: материалы Сначала уделим внимание расходным материалам. Можно взять обрезную доску 25х150 или 50х150 мм, так как не во всех случаях имеет смысл покупать ламинированную фанеру, предназначенную персонально для монолитного строительства: используется она один раз, а стоит весьма недешево. Но если потолок вам нужен идеально гладким, придется брать еще и фанеру, поскольку доска такой ровной поверхности не обеспечивает.

Если же планируется зашить его гипсокартоном, то фанера будет не актуальна. Для опор под опалубку лучше купить б/у или взять напрокат телескопические стойки: даже будучи купленными, они без труда после продаются, причем за те же деньги.

Конструируем опалубку

• Она будет состоять из брусового каркаса, усиленного перемычками, и перекрытия.

• По периметру перекрытия набивается рама из бруса 50х150 мм.

• Через каждые 60-80 см вставляются и фиксируются поперечные бруски. Под них ставятся опорные стойки; нахождение поперечин в одной плоскости проверяется уровнем.

• На каркас вплотную кладутся доски. Ничем крепить их не нужно, иначе разборка опалубки создаст вам серьезные трудности.

• Если требуется идеально ровный потолок, поверх досок настилается фанера толщиной в 8-10 мм.

• Чтобы после снятия опалубки ее материал можно было использовать (например, доля подшивки крыши или потолка), он закрывается строительным полиэтиленом, полотна которого должны заходить друг на друга см на 20. Торец стен, на которые ляжет плита, пленкой не простилается.

• По внешней кромке торцов выкладывается бортик в 2 ряда высотой и в полкирпича толщиной – он станет наружной стеной опалубки.
• Изнутри желательно обить бортик пеноплексом: он не даст плите промерзать зимой.

Опалубка смонтирована, можно переходить к следующему этапу.

Армирование плиты

Для укрепления перекрытия применяется металлический прут с диаметром в 8-14 мм. Если оно делается под чердачное помещение, где нагрузки незначительны и нерегулярны, достаточно будет плиты толщиной в 12 см и арматуры-«восьмерки». Для межэтажного перекрытия заливают монолит в 15 см. При среднестатистических размерах для нормального дома квадратов на 100 хватит прута на 10 мм. Стандартный способ армирования, с применением скамеек между слоями, довольно неудобен и излишен. Застройщики, более опытные в заливке плит, предлагают воспользоваться другой методикой.

• Делается решетка с ячейкой в 40х40 см.

• Решетка укладывается на дно опалубки. Поскольку она должна быть отдалена от стенок плиты минимум на полтора сантиметра, под арматуру подкладываются «ножки». В качестве них можно использовать строительные мусор: колотую плитку, битый кирпич и прочие варианты. Выверять плоскость по уровню нужды нет, но для более ровного распределения – лучше будет подбирать обломки приблизительно одной и той же величины.

• Собирается вторая, идентичная первой, решетка. Она укладывается поверх уже установленной со сдвигом в 20 см. В результате получается двойной ряд арматуры с конечным размером ячейки в 20х20 см.

• При большой площади плиты размер окна в каждой из решеток уменьшается до 30х30 см, чтобы в итоге получить просвет 15х15 см.

Заливка плиты перекрытия

По сути, остается самый простой, но и наиболее ответственный, этап. Бетон нужно залить за один раз, поэтому процесс проведения работ должен быть продуман заранее. Сложность существует в подаче материала: на второй этаж в одиночку его носить долго и нерезультативно. Решайте, как вам выгодней и удобней. Можно заказать бетон с доставкой и лентоподачей, но этот вариант обойдется дороже, чем все уже проделанные работы, вместе взятые. Можно взять напрокат или у друзей подъемник. Если же такового не найдется – зовите на помощь соседей или разово нанимайте работников, которые будут таскать ведрами раствор на нужный уровень. Технологически процесс выглядит следующим образом.

Сначала замешивается более жидкий раствор. Соотношение сыпучих стандартно: 2 части песка и по 1 цемента и щебня. Цемент берется марки не менее 400. Первоначальный замес должен быть чуть гуще сметаны.

Проливка делается на высоту до 5 см (если толщина плиты задумана в 15 см), после чего бетон штыкуется для выведения попавшего в него воздуха и стимуляции заполнения всех полостей.

Второй замес делается нормальной, густой консистенции. По мере заливки раствор нужно уплотнять. Если вибратора нет, можно воспользоваться перфоратором. На него насаживается сломанный, нерабочий бур с сечением в 14-18 мм, упирается снизу в элемент опалубного каркаса, и инструмент включается в отбойный режим. Несколько неожиданный ход, но, поверьте, очень действенный. Причем уплотнение можно вести параллельно с заливкой, что ускоряет работы и делает структуру бетона более однородной.

Когда плита залита и уплотнена полностью, она покрывается полиэтиленом, чтобы сохла не слишком быстро – это вызывает растрескивание поверхности и падение качества бетона, а значит – прочности перекрытия. Опалубку, в зависимости от условий (разница в температуре, наличие или отсутствие дождей, сильно сказываются на схватывании бетона), можно снять через неделю. Есть народный способ определения готовности плиты: с вечера кладете на нее кусок рубероида, а с утра проверяете.

Если под ним появилось темное пятно – раствор еще не схватился. В общем-то, сооружение перекрытия немногим сложнее оборудования фундамента. Если вы уже делали основание самостоятельно, можете смело заняться и этими работами, так как залить плиту перекрытия своими руками вы сумеете без напряжения, а сэкономить сможете довольно солидную сумму.

Как сделать межэтажное перекрытие из бетона. Как можно правильно залить плиту перекрытия своими руками. Материалы, инструменты и приспособления, необходимые при изготовлении перекрытия.

Бетонное перекрытие представляет собой прочный и надежный элемент, без которого не обойтись при возведении многоэтажных зданий и сооружений. Монтаж монолитного перекрытия не требует подъемных механизмов, что обеспечивает экономию на оборудовании и оплате дополнительного труда. Использование в строительстве межэтажных перегородок сокращает время на работы и позволяет возводить конструкции своими руками. Изготовление бетонных перекрытий является легким процессом, но чтобы сделать материал высокого качества с его основными преимуществами, следует придерживаться последовательности выполнения работ и провести расчет основных параметров строительного элемента.

Многие проекты ремоделирования в домах с бетонным фундаментом и плитой требуют перемещения сантехнических светильников, таких как туалеты, раковины и дренажные трубы. Удаление существующих отверстий для сантехники оставляет в полу пол, который должен быть заполнен перед установкой нового пола или окраской пола. Работа не сложная, а с некоторой рабочей силой, бетонной смесью и несколькими инструментами вы можете заполнить отверстия и отремонтировать пол, чтобы он сливался с окружающей бетонной плитой.

Подготовьте края отверстия, подрезая их холодным долотом и молотком. Сужение нижней части краев наружу предотвращает подъем нового бетона. Удалите обломки щебня и почистите шероховатые края бетона проволочной щеткой. Вакуумируйте остатки мусора на шероховатых краях влажным сухим вакуумом.

Бетонные перекрытия являются одними из главных строительных элементов в сооружении построек. Они предназначены для соединения:

• подвального помещения с комнатами;
• первого этажа со вторым;
• крыши с домом.

А также используются для горизонтальной стяжки зданий и сооружений.

Требования к перекрытиям

К бетонному перекрытию выдвигаются следующие требования:

Установите в отверстие основание из песка. Заполните отверстие до 3 дюймов ниже поверхности плиты гипсовым песком. Сложите песок вручную и смачивайте его небольшим количеством воды. Нанесите большое количество бетонной связующей жидкости на шероховатые края бетонного отверстия с помощью полезной кисти.

Добавить 2 кварты воды в смесительную ванну. Добавьте 40-фунтовый пакет бетонной смеси и тщательно перемешайте партию с помощью лопаты. При необходимости добавьте воду, чтобы смесь была средней консистенцией. Лопатайте столько бетона в отверстие, сколько необходимо, чтобы мокрый бетон имел небольшой курган наверху.

• наличие необходимой прочности;
• не должны содержать деформации и должны обладать жесткостью и продолжительным сроком эксплуатации;
• важным свойством в бетонном перекрытии является его максимальная огнестойкость, водостойкость и отсутствие возможности проникать воздуху;
• бетонная конструкция между этажами должна обладать звукоизоляцией и теплоизоляцией.

Виды

Схема межэтажного перекрытия из бетона.

Различают следующие типы бетонного перекрытия:

Устраните поверхность влажного бетона одним краем случайного куска двух-четырех, чтобы надавить гравий в смеси ниже поверхности. Обработайте кусок дерева по поверхности в процессе распиловки, с одной стороны отверстия в другую, чтобы удалить лишний бетон. Лопата избыток в смесительную ванну.

Позвольте свежему бетону вылечить достаточно, чтобы начать отделку стальным шпателем. Проверьте бетон кончиком пальца. Он готов к затиранию, когда отпечаток от вашего пальца остается. Смажьте поверхность бетона, используя закрученные штрихи вместо прямых ударов. Позвольте бетону вылечить в течение 30 минут и закончить его до однородной поверхности, используя вихревые ходы и давление на шпатель.

• чердачные;
• подвальные;
• межэтажные.

Бетонное перекрытие также бывает:

• пустотное, которое часто используется в строительстве, где требуется межэтажное перекрытие для домов из бетона, блоков и кирпича;
• ребристое, используется при изготовлении кровли промышленных сооружений, где отсутствует прогрев помещений;
• монолитное, которое является железобетонным элементом и отличается повышенной прочностью, используется при возведении зданий и сооружений с большой этажностью.

Материалы и инструменты для изготовления

При работе с бетонными перекрытиями своими руками подготавливают следующие инструменты и материалы:

Определение моментных усилий в нагруженных сечениях

Защитные очки Рабочие перчатки Холодное долото Молот Проволочная щетка Мокрый вакуумный штукатурный штукатурный песок Смесительная ванна Бетонная смесь Лопата Бетонная связующая жидкость Кисть для посуды Случайная двухсторонняя ручная стальная шпатель. Наденьте подушечки для колен или используйте старую подушку кресла в качестве прокладки при работе на полу. Заполните небольшие отверстия, где стеновые анкеры или водопроводные трубы были удалены цементным раствором, а не бетоном, который имеет агрегатный гравий. Заполните отверстие до 3 дюймов ниже поверхности пола песком перед тем, как вылить смесь раствора в отверстие. Как правило, водопроводчик отвечает за засыпку грязи, когда трубы были удалены, и установка бетона вокруг новых фланцев туалета и дренажа пола. Сгладить верхнюю часть смеси стальным шпателем. . Вопрос: Как вы относитесь к компаниям, предлагающим систему перенаправления механических инъекций?

• бетононасос;
• емкость;
• ведра;
• домкрат;
• строительный уровень;
• фанера со свойством влагостойкости;
• доски;
• стальная арматура;
• проволока;
• бетонный раствор или компоненты для его приготовления своими руками: песок, вода, цемент и различные добавки для увеличения прочности раствора.

Как рассчитать параметры?

Схема монолитного армированного перекрытия.

При работе с перекрытием из бетона важно приобрести материалы высокого качества. Изготавливая строительную смесь, которой будет осуществляться заливка конструкции, используют бетон марки 250 и 400, в которые входят тяжелые наполнители. Чтобы сделать перегородки собственноручно, важно досконально рассчитать основные параметры материала. Расчет строится на сравнении двух основных свойств:

Их системы, по-видимому, включают в себя уникальный ряд электроинструментов для обеспечения надлежащей глубины грабли старого раствора, а также минометный насос и пистолет, которые обеспечивают новый раствор в шов полностью. Как и при любом способе повторного назначения, основные проблемы состоят в том, что это обычно не нужно, и это часто делается плохо, нанося ущерб кирпичной кладке.

Раствор между кирпичами следует рассматривать как жертвенную среду. Он должен быть более мягким и более воздухопроницаемым, чем сами кирпичи, позволяя перемещаться и проходить влагу. Естественно, чтобы раствор оставался на лету, оставляя кирпичи неповрежденными. Возможно, спустя примерно столетие может потребоваться переназначение.

• прочность армирующей конструкции;

Расчеты плит основаны на таких показателях:

• интенсивность постоянных нагрузок;
• усилия в сечениях с большой нагрузкой;
• жесткость оси.

Расчет монолитных перекрытий состоит из определения их отдельных составляющих. Для начала нужно сделать опалубку из фанеры большой толщины, далее устанавливают из стальных прутьев, перевязанных проволокой. Расчет перегородок проводится специальными компьютерными программами и проектировщиками.

К сожалению, многие владельцы домов и некоторые неосведомленные геодезисты рассматривают даже незначительную эрозию указателя как дефекта, и считают, что стена должна быть покрыта сгребанием и повторением. Вы должны понимать, что все сгребание приведет к некоторому повреждению краев соседних кирпичей, независимо от того, какие инструменты используются. Суставы станут более широкими, что означает, что повторная наведение будет занимать большую часть площади стены и изменить ее внешний вид. Переоткрытые стены часто выглядят так, как будто они были перерисованы с использованием тупого карандаша.

Определение п

технология укладки и правильная раскладка. План установки плит и точный чертеж

При строительстве любого сооружения используются перекрытия для обеспечения прочности конструкции, придания жесткости многоуровневым постройкам. Строители, как правило, используют три основных способа их установки. Монтаж должен выполняться опытными специалистами, обладающими необходимыми знаниями в области строительства.

Особенности

Как уже писалось выше наиболее надежными являются три варианта возведения перекрытий:

• установка монолитных железобетонных плит;
• монтаж обычных плит;
• укладка балок из древесины.

Следует заметить, что все перекрытия различаются по форме, структуре и техническим характеристикам. Форма бетонных плит бывает плоской или ребристой. Первые, в свою очередь, подразделяются на монолитные и пустотелые.

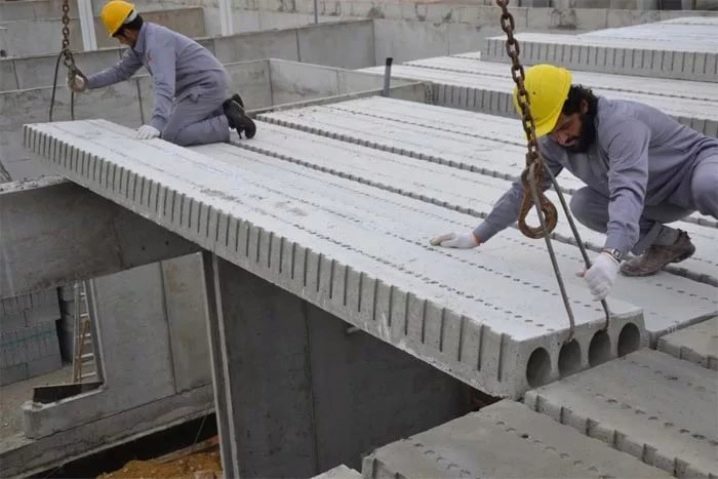

При возведении жилых домов чаще используют пустотные бетонные перекрытия, поскольку они дешевле, легче и характеризуются более высоким показателем шумоизоляции, нежели монолитные. Кроме того, внутренние отверстия используются для прокладки различных коммуникационных сетей.

При строительстве крайне важно уже на стадии проектирования определиться с выбором типа перекрытий с учетом всех технических факторов.

Каждый производитель выпускает плиты определенной номенклатуры, их количество ограничено. Поэтому менять материал в процессе монтажа крайне неосмотрительно и затратно.

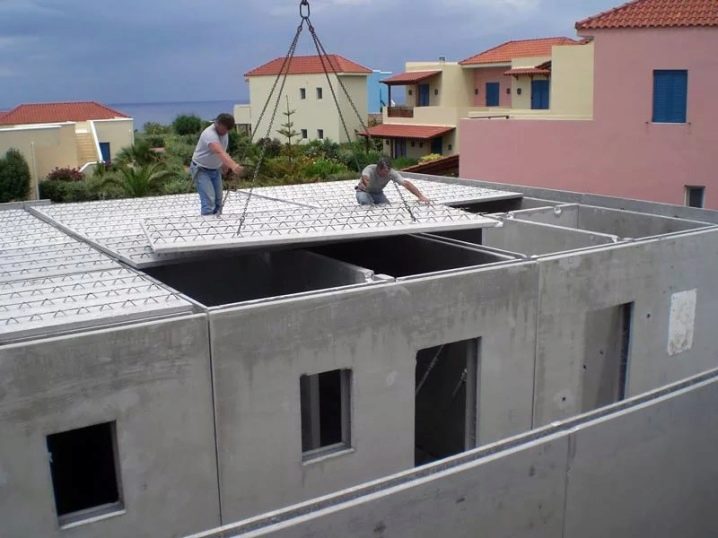

При использовании плит необходимо соблюдать на стройплощадке некоторые правила.

1. Складировать приобретенные перекрытия лучше на специально отведенной для этих целей площадке. Ее поверхность должна быть ровной. Первую плиту следует укладывать на деревянные подпорки – бруски толщиной от 5 до 10 см, чтобы она не контактировала с землей. Между последующими изделиями достаточно брусочков высотой по 2,5 см. Их подкладывают только по краям, посередине этого делать не нужно. Штабель не должен превышать 2,5 метров из соображений безопасности.
2. Если при строительстве предполагается использовать длинные и тяжелые балки, то следует заблаговременно позаботиться о вспомогательной строительной технике.
3. Все работы обязательно осуществляются в соответствии с проектом, который должен быть составлен с учетом требований СНиП.
4. Монтаж разрешается только совершеннолетним рабочим, имеющим допуск и соответствующие документы, подтверждающие их квалификацию.
5. При монтаже перекрытий многоуровневых сооружений следует учитывать климатические условия. Нормы СНиП регламентируют скорость ветра и ограничение видимости.

Подготовка

Любое строительство имеет свой проект, который создан на основе нескольких нормативных документов. Основные разделы проекта.

• Бюджетный план, описывающий все затраты и сроки.
• Технологическая карта с указанием всех процессов на объекте, описанием трудоемкости каждого этапа и требований к используемым ресурсам. В ней должны быть даны инструкции по выполнению конкретных задач с указанием эффективных методов проведения работ, а также соблюдения мер безопасности. Карта – основной нормативный акт любого проекта.
• Исполнительная схема. Ее образец регламентирован ГОСТ. Она содержит информацию о фактическом исполнении проектных работ. В нее включаются все изменения, внесенные в проект в ходе строительства, а также согласования с подрядчиками на выполнение монтажа. Схема отражает то, насколько правильно возводилось сооружение, соответствует ли оно принятым стандартам (ГЭСН, ГОСТ, СНиП), соблюдены ли меры безопасности и т. д.

Перед укладкой перекрытий следует осуществить нивелировку, то есть убедиться в идеальности несущей горизонтальной плоскости. Для этого используют нивелир или гидроуровень. Профессионалы иногда пользуются лазерным уровневым вариантом.

Перепад по СНиПу составляет не более 5-10 мм. Для выполнения нивелировки достаточно уложить длинный брусок на противолежащие стены, на который устанавливается измерительный прибор. Так устанавливается точность по горизонтали. Аналогично следует произвести замеры высоты в углах. Полученные значения записываются прямо на стенах мелом или маркером. После выявления самых крайних точек сверху и снизу осуществляется выравнивание с помощью цемента.

Перед монтажом перекрытий выполняется опалубка. Ее можно сделать самостоятельно либо использовать заводской вариант. Готовая покупная опалубка имеет подробную инструкцию, в которой описан весь процесс монтажа, вплоть до регулировки высоты.

При возведении деревянных перекрытий опалубка не понадобится, здесь достаточно имеющихся опор.

Если стены возводятся из газосиликатных материалов или пенобетона, то перед монтажом перекрытий их нужно дополнительно усилить. В этих целях используют армированный пояс либо опалубку. Если сооружение кирпичное, то последний ряд перед перекрытием нужно сделать тычковым.

При подготовке к строительно-монтажным работам следует заранее подготовить компоненты для раствора – цемент с песком и воду. Также понадобятся керамзит или щебенка, которыми заполняются отверстия перед черновой отделкой.

В пустотных перекрытиях, согласно СНиП, следует обязательно заделывать отверстия со стороны наружной стены. Делается это для исключения ее промерзания. Также предписано закрывать отверстия с внутренней стороны, начиная с третьего этажа и ниже, обеспечивая тем самым прочность конструкции. В последнее время производители выпускают изделия с уже заделанными пустотами.

Если для строительства потребуется подъемная техника, то на подготовительном этапе необходимо предусмотреть для нее специальную площадку. Грунт нужно уплотнить во избежание осыпания. Иногда строители подкладывают под кран дорожные плиты.

Перед началом монтажа перекрытия нужно очистить от грязи, особенно если на них остались следы старого бетона. Если этого не сделать, то пострадает качество установки.

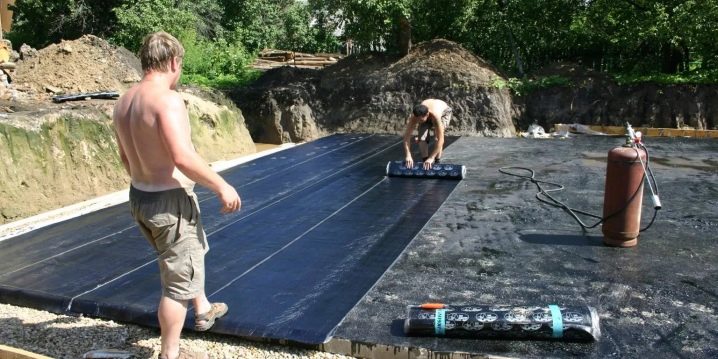

На подготовительном этапе проверяется гидроизоляция фундамента на отсутствие разрывов и дефектов.



Монтаж

Для установки плит потребуется три человека: первый занимается подвешиванием детали к крану, двое других устанавливают ее на месте. Иногда при крупном строительстве используют четвертого человека, корректирующего работу крановщика со стороны.

Монтажные работы плит перекрытия производятся согласно технологии, регламентированной нормами СНиП, а также в соответствии с чертежом и раскладкой, согласованными в проекте.



Толщина перегородки рассчитывается в зависимости от проектируемой нагрузки. Если используются ж/б плиты, то они должны быть шириной не менее 10 сантиметров, у ребристых вариантов – от 29 см.

Бетонная смесь готовится непосредственно перед установкой. Лучше заказать ее у специализированных фирм, чтобы она обладала марочной прочностью. Норма расхода раствора определяется из расчета 2-6 ведер на укладку одной плиты.

Начинают монтаж от стены, где на кирпичную или блочную опору выкладывают песчано-цементную смесь толщиной 2 см. Ее консистенция должна быть такой, чтобы после установки перекрытия она не выдавливалась полностью.



Дабы правильно и точно класть плиту, ее не нужно сразу отцеплять от строп крана. Для начала при натянутых подвесах перекрытие выравнивают, после чего опускают полностью. Далее строители проверяют высотный перепад с помощью уровня. Если определенной ровности достигнуть не получилось, то придется вновь поднимать плиту и корректировать высоту бетонного раствора.



Специалисты предупреждают, что пустотные плиты лучше устанавливать на две короткие стороны. Кроме того, не следует перекрывать одним перекрытием несколько пролетов, поскольку оно может лопнуть в неожиданном месте. Если все же в схеме предусмотрена одна плита на 2 пролета, то следует сделать несколько прогонов болгаркой в местах перемычек. То есть над центральной перегородкой делается разрез по верхней поверхности. Этим обеспечивается направление трещины в случае будущего раскола.



Сборно-монолитные или пустотные перекрытия имеют стандартную длину. Иногда для строительства необходимы другие габариты, поэтому их делят пилой с алмазным диском. Важно помнить, что резать круглопустотные и плоские плиты вдоль нельзя, что связано с расположением арматуры в опорных зонах. А вот монолиты можно делить в любую сторону. Разрез монолитного бетонного блока может потребовать применения приспособлений для резки металлической арматуры и кувалды.

Сначала нужно сделать пропил на верхней поверхности по намеченной линии. Затем кувалдой проламывается бетон в области пустот и разламывается нижняя часть плиты. Во время работы под линию среза укладывают специальную подкладку, тогда при определенной глубине проделанного отверстия произойдет разлом под собственным весом. Если деталь рубится вдоль, то делать это лучше по отверстию. Внутренние арматурные стержни режутся газовым инструментом или безопасной сваркой.

Профессионалы советуют не рубить болгаркой арматуру до самого конца, лучше оставлять несколько миллиметров и ломать их ломом или кувалдой, так как в противном случае диск может застрять и сломаться.

Ни один производитель не берет на себя ответственность за разрубленную плиту, поскольку эта процедура нарушает ее целостность, а следовательно, и технические характеристики. Поэтому при монтаже все-таки лучше избегать рубки и пользоваться целыми деталями.



Если ширины плиты не хватает, то предлагается делать монолитные бетонные стяжки. Снизу под двумя смежными плитами устанавливается фанерная опалубка. В нее укладывается арматура U-образной формы, основание которой лежит в углублении, а концы заходят на перекрытия. Конструкция заполняется бетоном. После его высыхания сверху делается общая стяжка.



Когда монтаж перекрытия закончен, начинают процесс укладки арматуры. Анкеровка предусмотрена для фиксации плит и придания всей конструкции жесткости.



Анкеровка

Процедура анкерования производится после того, как перекрытие установлено. Анкера скрепляют плиты со стенами и между собой. Эта технология помогает усилить жесткость и крепость конструкции. Крепеж изготавливается из металлических сплавов, чаще из оцинкованной или нержавеющей стали.

Способы междуэтажных соединений зависят от наличия специальных петель.



Для строповки высокоплотных элементов применяют крепления в форме буквы «Г». У них длина загиба бывает от 30 до 40 сантиметров. Устанавливаются такие детали на 3 метра друг от друга. Смежные плиты крепятся поперечным способом, крайние – диагональным.

Алгоритм действий при анкеровке следующий:

• крепеж сгибается с одной стороны под проушину в плите;
• смежные анкеры стягиваются до предела, после чего привариваются к монтажной петле;
• межпанельные швы закрываются раствором.

При пустотелых изделиях строповка осуществляется аналогично, но дополнительно выкладывается армированный бетонный ряд по периметру. Его называют кольцевым. Крепеж представляет собой каркас с арматурой, залитой бетоном. Он дополнительно скрепляет перекрытия со стенами.



Анкеровку можно выполнять силами двух рабочих.

Техника безопасности

При выполнении монтажных и подготовительных работ следует соблюдать определенные правила техники безопасности, призванные не допустить несчастных случаев. Они прописаны во всех нормативных актах по строительству.

Все подготовительно-организационные мероприятия в области строительства прописаны в СНиП. Среди основных можно перечислить следующие.

1. Все работники должны иметь необходимые допуски и другие документы, разрешающие им осуществлять подобную деятельность. Инженерно-технический персонал обязательно инструктируют, знакомят с техникой безопасности. Машинисты кранов и сварщики обязуются иметь специальную подготовку, подтвержденную сертификатами.
2. Строительная площадка должна быть ограждена от посторонних во избежание недоразумений и увечий.
3. Проект должен получить все разрешения и согласования от государственных регулирующих органов и других проверяющих организаций. К ним, в частности, относятся геодезисты, пожарные, технадзор, кадастровые службы и т. п.
4. Возведение верхних уровней многоэтажного строения возможно только после полного монтажа нижних, конструкции должны быть закончены и жестко закреплены.
5. Если нет возможности подавать сигналы крановщику визуально (например, при строительстве крупных объектов), следует установить систему светозвуковой сигнализации, связь по рации или телефону.
6. Чистка перекрытий осуществляется до их подъема к месту.
7. Монтаж обязателен по установленной схеме раскладки.
8. При отсутствии монтажных петель детали в подъеме не участвует. Их либо отбраковывают, либо используют для других работ, не требующих их транспортировки.
9. Детали сборных конструкций должны складироваться по отдельности.
10. При строительстве многоэтажных конструкций обязательны к исполнению правила работы на высоте.
11. Стоять на плите в момент ее транспортировки категорически запрещается.
12. Обеспечение работников средствами индивидуальной защиты – обязанность работодателя. На площадке нельзя находиться без каски.
13. Снятие изделий со строп возможно только после устойчивого закрепления их на рабочей поверхности.

Это лишь базовые правила. В СНиП приведено гораздо больше условий для безопасного выполнения строительных работ при укладке перекрытий.



Стоит акцентировать внимание на том, что возведение сооружений относится к деятельности с высокой степенью опасности. Поэтому только неукоснительное выполнение правил безопасности является залогом сохранения жизни работников во время строительства здания и его владельцев в будущем.

Возможные проблемы

При сборке конструкции возможны непредвиденные ситуации разного уровня сложности.

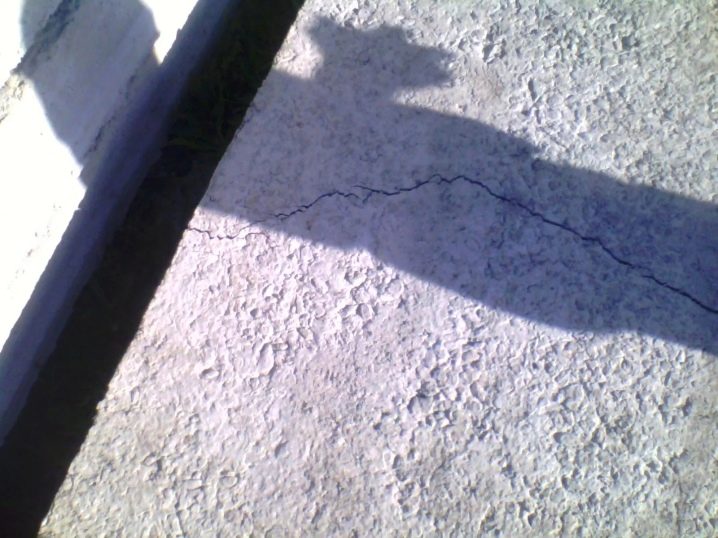

Например, может треснуть одна из бетонных плит. Следует помнить, что при строительстве многоквартирных сооружений нужно закладывать определенный запас в смету. Кроме того, необходимо соблюдать правила хранения и разгрузки изделий, дабы избежать подобных неприятностей.



Если перекрытие лопнуло, то кроме его замены, профессионалы предлагают несколько решений.

1. Деформированная плита должна опираться на 3 несущие стены. Ее также следует напустить на одну из капитальных подпорок не меньше, чем на 1 дециметр.
2. Лопнувший материал можно использовать в тех местах, где снизу планируется дополнительная кирпичная перегородка. Она выполнит функцию подстраховки.
3. Подобные плиты лучше использовать в местах с наименьшей нагрузкой, например, на чердачных этажах.
4. Можно усилить конструкцию железобетонной стяжкой.
5. Трещины в пустотелых плитах заливают бетоном. Специалисты советуют не использовать их в местах, где планируется большая нагрузка.

При сильной деформации имеет смысл обрезать перекрытие и использовать его там, где нужны короткие детали.

У деревянных балок возможными дефектами являются различные сколы, гниение древесины, появление плесени, грибка или насекомых. В каждом отдельном случае следует внимательно осматривать деталь на предмет ее использования в качестве перекрытия. В любом случае избежать многих проблем можно путем правильного хранения материала, его профилактической обработки и тщательного осмотра при покупке.

Что касается металлических балок, то самой существенной проблемой является прогиб. В этом случае нужно делать дополнительные расчеты, ориентируясь на СНиП. Если выровнять перекрытие до необходимого уровня не получится, то балку придется заменить.

О том, как укладывать плиты перекрытия, смотрите далее.
