Крепление бруса к стене — не простой вопрос. Брус всегда был популярен в строительстве частных домов. В настоящее время все чаще появляются строительные материалы с новыми свойствами, развиваются технологии. Комбинация бруса с новыми стройматериалами и монтажными системами иногда вызывает вопросы — каким же образом технически правильно будет выполнить крепления бруса к разным поверхностям?

Для крепления необходим крепежный материал. Сегодня имеется множество видов крепежа для любых соединений элементов. Их отличия — область применения и технические характеристики, которые регламентируют допустимую нагрузку на крепежный элемент и технологию крепежа.

Уголковые крепежные элементы из металла имеют отверстия для крепления саморезами, гвоздями или дюбелями. Металлы для уголков применяются не подверженные окислению и достаточно прочные. Запас прочности уголка нужно принимать не менее 2, то есть уголок должен выдержать вес в два раза больше, чем вес элемента, который будет на него опираться. При этом нужно еще учесть и посчитать, какие конструкции будут опираться на этот брус.

Деревянные брусья крепят к стенам с разными целями — чтобы укрепить на этих стенах навесную мебель, книжные полки или декоративные элементы интерьера, а также бытовую технику. При установке дверных коробок, для облицовки снаружи и внутри, для устройства козырька над входной дверью или навеса для веранды также нужно делать крепления бруса к стенам. Главное, сначала нужно определиться с материалом этой стены, и подходить к газобетонным блокам, гипсокартонной облицовке и стене из кирпича, конечно, придется совсем по-разному.

Выбор способа крепежа зависит от материала стены и особенностей создаваемой конструкции. Конечно, в контексте газобетона речь не о том, чтобы крепить прогоны из бруса к стенам из ячеистобетонных или керамических блоков, это невозможно без устройства армопояса или усиливающих опору конструкций, а только о креплении брусков, например, для обрешетки под гипсокартон.

Также речь не о том, чтобы крепить брус к кирпичным и бетонным стенам для устройства перекрытий или полов с лагами из бруса, поскольку в этих конструкциях брус и его крепление должны нести значительные нагрузки. Конструкция крепления бруса при этом — монтаж в стену в процессе кладки или бетонирования, или опирание на армопояс.

Торец бруса дополнительно пропитывают огнебиозацитным составом перед замоноличиванием или закладкой в стену и защищают слоем гидроизоляционного материала. Антисептики на масляных основах применять не рекомендуют, поскольку они затрудняют испарение влаги. Концы деревянных балок срезают под 70 град, для того, чтобы влага лучше испарялась. Зазор между стеной ниши и балкой обязателен, в него закладывается теплоизоляция, поскольку балка опирается на наружную стену.

При укладке балок из бруса на армопояс их крепят специальными анкерными пластинами, покрытыми антикоррозионным составом.

Уголковый крепеж применяют для крепления бруса к бетонным и кирпичным конструкциям. Надежное и прочное соединение возможно при использовании качественных уголков из металла, способного выдерживать нагрузку.

Перед установкой уголковых элементов на поверхность наносят разметку положения и контуров бруса, пользуясь измерительными инструментами. Можно пользоваться обычным отвесом и строительным уровнем, но лазерный уровень позволит быстро сделать разметку и по вертикали, и по горизонтали одновременно.

Затем уголковые элементы фиксируют дюбелями, саморезами, для более легких конструкций используют гвозди. Полностью саморезы не затягивают, чтобы можно было слегка подкорректировать положение элемента.
Брус вставляют в уголки и присоединяют к ним саморезами, затем затягивают крепления уголков к стене полностью. Уголок зажимают крепежными элементами, при необходимости корректируя его положение точно по разметке.

Крепление бруса к бетонной и кирпичной стене

Сверлить кирпич следует осторожно, строго под прямым углом, не «расшатывая» сверло, чтобы не расколоть кирпич. Раскол может вызвать осыпание кирпича. при попадании в полость кирпича придется воспользоваться дюбелем анкерного типа, который при заворачивании в стену образует узел, или распорным дюбелем. Закручивают дюбель осторожно. Механические анкера для устройства креплений деревянных брусьев к кирпичным стенам намного лучше саморезов и гвоздей, и технологически, и по прочности крепления.

Для бетона нужна дрель с функцией перфоратора и прочные пластмассовые дюбеля под саморезы, иногда перед забивкой пластикового дюбеля в стену его дополнительно смазывают клеем.

Крепление бруса к деревянной стене

Применяют перфорированные крепежные элементы уголкового типа или плоские. Крепежные детали различаются размерами, толщиной металла и покрытием. Используются гвозди, саморезы и шурупы. Для больших гвоздей предварительно засверливают отверстия, особенно при работе с высушенной древесиной.

Крепление к стене из газобетона и гипсокартону

Газоблоки материал мягкий, для них подходят шурупы с резьбой на всю длину, но лучше пользоваться анкерами, механическими или химическими. Чтобы качественно установить анкер с гнущимися ребрами или клиновидный, предварительно засверливают отверстие диаметром чуть больше анкера. Один из видов анкеров отлично подходит для пустотелых блоков и блоков из ячеистых бетонов — пеноблоков, газоблоков и др. Основные «детали» анкера — стальная гильза, имеющая ребра и гайка на конце. Когда винт вкручивают в гильзу, ребра гнутся и раздвигаются, образуя «бабочку», которая надежно удерживает анкер внутри материала.

Еще прочнее держат химические анкера, они подходят для всех стеновых материалов из легких бетонов и для гипсокартона, да и для любых стеновых материалов. Принцип работы — способность синтетических смол глубоко проникать в поры и сцепляться с основанием. Слабым звеном крепления к пористым блокам и гипсокартону является не крепеж, а материал основы, особенно при действии вертикальной нагрузки, и как раз эти проблемы помогают решить химические анкеры. Вставляют химический анкер, применяя специальный пистолет. В засверленное отверстие выдавливают под давлением клеящую массу, и сразу вставляют крепежный элемент — шпильку с резьбой или шток. Клеевой состав заполняет поры газобетона или др. пористого блока, и после застывания образует прочное и надежное крепление. Усилие вырыва химического анкера из кирпича более 500 кг. Время службы химических анкеров — десятки лет, от температурных перепадов они не деформируются, к агрессивным средам инертны. Последнее очень важно при работе с газобетоном, который агрессивен к металлам. Весь крепеж для газобетона должен иметь антикоррозионное покрытие.

Для крепления бруска к газобетону или гипсокартону анкерный способ крепления самый прочный, хотя и затратный. Все зависит от плотности (марки) газобетона и от требуемой нагрузки. Для крепления обрешетки может быть достаточно применить механические анкеры — клиновидные или типа «спиральные гвозди». Последние удобны тем, что их монтируют в стену из газобетона, забивая обычным молотком. При забивании спиральный гвоздь вворачивается в блок, не нарушая его пористую структуру.

Дюбель, похожий в рабочем положении на спицы полураскрытого зонтика, носит ласковое имя Молли и отлично подходит для крепления деревянных брусков к перегородкам из гипсокартона, с целью закрепить на них картины, нетяжелые полки или светильники. Молли — вид распорного анкерного болта, имеющего втулку с продольными прорезями, которая при затягивании резьбы вставляемого винта до упора складывается и превращается в зонтик. Несущая способность отличная, но это крепление имеет недостатки — удалить его можно, только выломав часть перегородки. Кроме того, с «Молли» невозможно работать в тесном пространстве.

Крепление бруса в конструкциях крыш

Лаги из бруса крепятся замковым соединением и скобами, но для крыши такая стыковка недопустима, поскольку крыша эксплуатируется в совершенно других условиях. Все элементы крыши (стропильной системы) устанавливаются согласно проекту и расчету, а крепят их специальными элементами и болтовыми системами, иногда дополнительно укрепляют скобами.

Крепление бруса на подвесе

В интерьерах иногда используют элементы декора, для которых требуется закрепить брус к потолку на свободном подвесе или же имитировать такой подвес. Иногда подвеска бруса нужна по конструктивным соображениям. Этот вид крепления выполняют посредством специального подвеса, рассчитанного на определенную нагрузку. Подвесная система такого вида может иметь дополнительную возможность регулировать высоту подвеса бруса.

Подвесы крепят к потолку дюбелями, а на брус устанавливают вторую часть крепления, затем элементы соединяют. Практика показывает, что такие крепления, вопреки ожиданиям, могут выдержать немалые нагрузки. Но все же лучше не иметь над головой подобный фактор риска, и для дизайна имитировать подвес, а брус крепить надежно, в стену. Подвесную систему в данном случае устанавливают, чтобы усилить крепление, и в дизайнерских целях, «для красоты».

Возведение деревянных перекрытий между этажами: подробная технология

При строительстве частных малоэтажных домов из дерева, бетонных блоков или кирпича между этажами чаще всего возводят деревянные перекрытия. Эти конструкции, по сравнению с альтернативными бетонными плитами, обладают рядом преимуществ.

Деревянные перекрытия не перегружают стены, при монтаже не требуют привлечения грузоподъемной техники. Кроме этого, они обладают высокой прочностью, долговечностью и приемлемой ценой.

Монтаж таких перекрытий достаточно прост, поэтому многие домашние мастера выполняют его самостоятельно.

Конструкция перекрытия

Основа деревянного перекрытия – это балки, которые удерживаются на несущих стенах и служат своеобразным «фундаментом» для остальных элементов конструкции. Так как балки при эксплуатации перекрытия будут нести на себе всю нагрузку, особенно внимание следует уделить их грамотному расчету.

Для балок обычно используют массивный или клееный брус, бревна, иногда — доски (единичные или скрепленные по толщине гвоздями или скобами).

Для перекрытий желательно использовать брусья из хвойных пород (сосны, лиственницы), которые отличаются высокой прочностью на изгиб.

Брусья из лиственных пород работают на изгиб намного хуже и могут деформироваться под нагрузкой.

На балки перекрытия с обеих сторон закрепляют черновые доски (OSB, фанеру), поверх которых нашивают лицевое покрытие. Иногда пол второго этажа настилают на лаги, которые закрепляют на балках.

Стоит помнить, что деревянное перекрытие со стороны первого этажа будет являться потолком, а со стороны второго этажа (мансарды, чердака) – полом.

Поэтому верхнюю часть перекрытия обшивают напольными материалами: шпунтованной доской, ламинатом, линолеумом, ковролином и т.п.

Нижнюю часть (потолок) – вагонкой, гипсокартоном, пластиковыми панелями и т.п.

Благодаря наличию балок, между черновыми досками образуется пространство. Его используют для придания перекрытию дополнительных свойств.

В зависимости от назначения второго этажа, между балками перекрытия закладывают теплоизоляционные или звукоизоляционные материалы, защищенные от влаги гидроизоляцией или пароизоляцией.

В том случае, если второй этаж – это нежилой чердак, который не будет отапливаться, в конструкцию перекрытия обязательно закладывают теплоизоляцию.

К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт и т.п.

Под теплоизоляционный слой (со стороны первого отапливаемого этажа) укладывают пароизоляционную пленку (пергамин, полиэтиленовые и полипропиленовые пленки).

Если в качестве теплоизоляции был использован ЭППС, не поглощающий водяных паров, пароизоляционную пленку из «пирога» можно исключить.

Поверх теплоизоляционных или звукоизоляционных материалов, впитывающих и способных портиться от влаги, укладывают слой гидроизоляционной пленки.

В том случае, если при отделке были исключены возможности попадания атмосферной влаги на чердак, утеплитель можно не защищать гидроизоляцией.

Если второй этаж планируется, как отапливаемое и жилое помещение, то «пирог» пола не нуждается в дополнительной теплоизоляции.

Однако, чтобы уменьшить воздействие шума, который будет возникать при передвижении людей по перекрытию, между балок укладывают звукоизоляционный слой (обычно используют привычные теплоизоляционные материалы).

К примеру, базальтовую вату (Rockwool, Parock), стекловату (Isover, Ursa), пенопласт, звукопоглощающие панели ЗИПС, звукоизоляционные мембраны (Tecsound) и т.п.

При использовании материалов, способных впитывать водяные пары (базальтовая вата, стекловата), между первым этажом и звукоизолятором укладывается пароизоляционная пленка, а поверх звукоизолятора – гидроизоляция.

Крепление балок к стене

Балки перекрытия могут соединяться со стенами несколькими способами.

В кирпичных или брусовых домах концы балок заводят в пазы («гнезда»). Если используются брусья или бревна, то глубина заложения балок в стены должна составлять не менее 150 мм, если доски – не менее 100 мм.

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:block; text-align:center;" data-ad-layout="in-article" data-ad-format="fluid" data-ad-client="ca-pub-1812626643144578" data-ad-slot="4491286225"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Части балок, соприкасающиеся со стенками «гнезда», гидроизолируют, оборачивая их двумя слоями рубероида. Торцы балок срезают под 60° и оставляют неизолированными, чтобы обеспечить свободное «дыхание» древесины.

При заведении в «гнездо», между балкой и стеной (со всех сторон) оставляют вентиляционные зазоры в 30-50 мм, которые заполняют теплоизоляцией (паклей, минеральной ватой).

Балку опирают на основание паза через антисептированную и гидроизолированную деревянную дощечку толщиной 30-40 мм. Боковые стороны паза можно засыпать щебнем или замазать цементным раствором на 4-6 см.

Каждую пятую балку дополнительно скрепляют со стеной при помощи анкера.

В деревянных домах балки заглубляют в пазы стен не менее, чем на 70 мм.

Чтобы предотвратить появление скрипов, между стенками паза и балкой прокладывают гидроизоляционный материал.

В некоторых случаях балки врезают в стены, выполняя соединения типа «ласточкин хвост» и т.п.

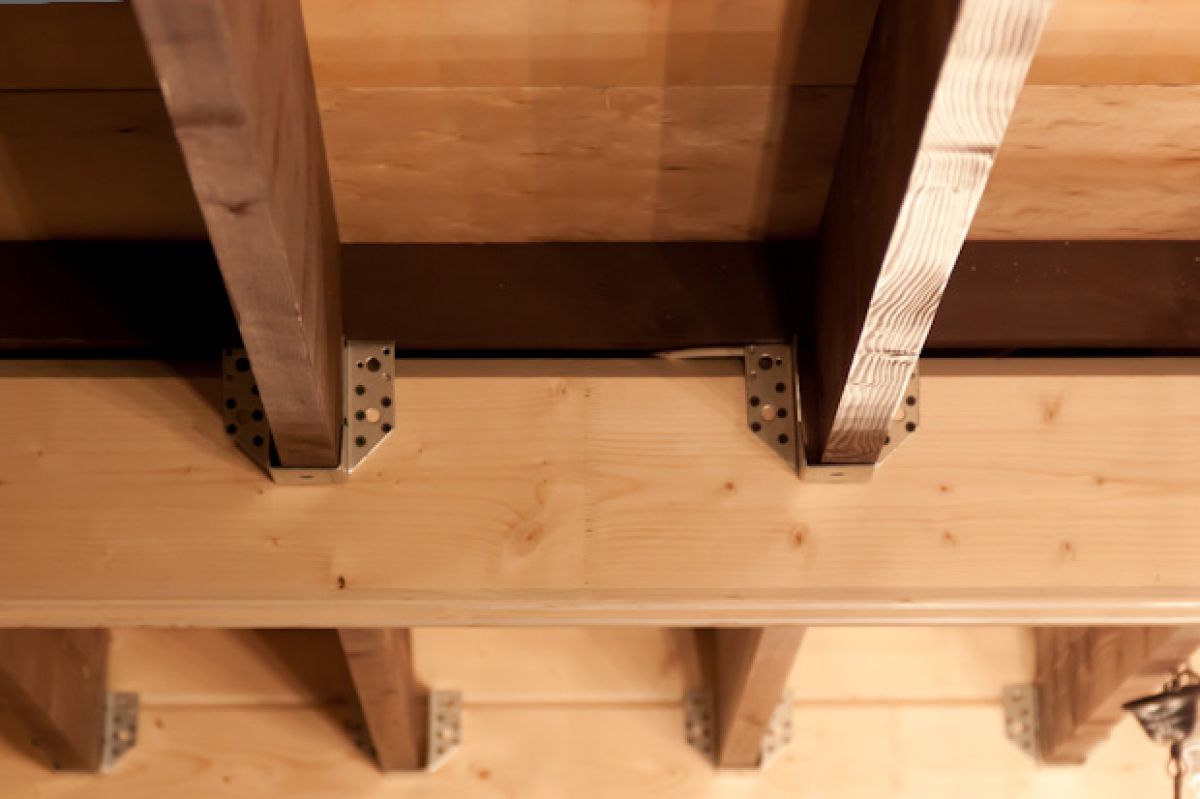

Также балки можно закрепить на стене с помощью опор из металла — стальных уголков, хомутов, кронштейнов.

Они соединяются со стенами и балками саморезами или шурупами.

Данный вариант крепления является наиболее быстрым и технологичным, однако менее надежным, чем при заведении балок в пазы стен.

Расчет балок перекрытия

Планируя строительство перекрытия, для начала следует рассчитать конструкцию его основы, то есть длину балок, их количество, оптимальное сечение и шаг расположения. От этого будет зависеть, насколько безопасным окажется ваше перекрытие и какую нагрузку оно сможет выдерживать при эксплуатации.

Длина балок

Длина балок зависит от ширины пролета, а также от способа крепления балок.

Если балки будут закреплены на металлических опорах, их длина будет равняться ширине пролета.

При заделке в пазы стен, длину балок рассчитывают, суммируя величину пролета и глубину заведения двух концов балки в пазы.

Шаг расположения балок

Расстояние между осями балок выдерживают в пределах 0,6-1 м.

Количество балок

Расчет количества балок выполняют следующим образом: планируют размещение крайних балок на расстоянии минимум 50 мм от стен. Остальные балки размещают в пространстве пролета равномерно, в соответствии с выбранным интервалом (шагом).

Сечение балок

Балки могут иметь прямоугольное, квадратное, круглое, двутавровое сечение. Но классическим вариантом все же является прямоугольник. Часто используемые параметры: высота – 140-240 мм, ширина – 50-160 мм.

Выбор сечения балки зависит от ее планируемой нагруженности, ширины пролета (по короткой стороне помещения) и интервала размещения балок (шага).

Нагруженность балки высчитывают, суммируя нагрузку ее собственного веса (для междуэтажных перекрытий – 190-220 кг/м2) с временной (эксплуатационной) нагрузкой (200 кг/м2).

Обычно, для эксплуатируемых перекрытий, нагрузку принимают равной 350-400 кг/м2. Для чердачных неэксплуатируемых перекрытий можно брать меньшую нагрузку, вплоть до 200 кг/м2.

Специальный расчет необходим, если предполагаются значительные сосредоточенные нагрузки (например, от массивной ванны, бассейна, котла и т.п.).

Балки укладывают вдоль короткого пролета, максимальная ширина которого – 6 м.

На большем пролете неизбежно провисание балки, которое приведет к деформации конструкции. Однако и в такой ситуации есть выход.

Для поддерживания балок на широком пролете устанавливают колонны и опоры.

Сечение балки напрямую зависит от ширины пролета. Чем больше пролет, тем более мощную (и прочную) балку необходимо выбирать для перекрытия. Идеальный пролет для перекрытия балками составляет до 4 м.

Если пролеты шире (до 6 м), то использовать необходимо нестандартные балки с увеличенным сечением. Высота таких балок должна составлять не менее 1/20-1/25 от величины пролета.

Например, при пролете 5 м нужно использовать балки с высотой 200-225 мм при толщине 80-150 мм.

Конечно, самостоятельно выполнять расчеты балок необязательно. Можно воспользоваться готовыми таблицами и диаграммами, в которых указаны зависимости размеров балок от воспринимаемой нагрузки и ширины пролета.

После выполнения расчетов можно приступать к устройству перекрытия. Рассмотрим весь технологический процесс, начиная с фиксирования балок на стены и, заканчивая, финишной обшивкой.

Этап #1. Установка балок перекрытия

Чаще всего балки устанавливают с заведением их в пазы стен. Такой вариант возможен, когда монтаж перекрытия ведется на стадии строительства дома.

Процесс монтажа в этом случае выполняется следующим образом:

1. Балки покрывают антисептиками и антипиренами. Это необходимо, чтобы снизить склонность деревянных конструкций к гниению и обеспечить пожаробезопасность.

2. Концы балок подрезают под углом 60°, выкрашивают их битумной мастикой и оборачивают рубероидом в 2 слоя (для гидроизоляции). При этом торец должен остаться открытым, для свободного выхода через него водяных паров.

3. Начинают монтаж с установки двух крайних балок, которые размещают на расстоянии 50 мм от стен (минимум).

Брусья заводят в «гнезда» на 100-150 мм, оставляя вентиляционный зазор между древесиной и стенами не менее 30-50мм.

4. Для контроля горизонтальности балок устанавливают по их верхней плоскости на ребро длинную доску, а поверх нее – пузырьковый уровень.

Чтобы выровнять балки по уровню, применяют деревянные плашки разной толщины, которые подкладывают в нижнюю часть паза на стене.

Плашки предварительно должны быть обработаны битумной мастикой и высушены.

5. Чтобы исключить скрип балки и перекрыть доступ холодного воздуха, зазор заполняют минеральным утеплителем или паклей.

6. По уложенной контрольной доске выкладывают остальные, промежуточные, балки. Технология их заведения в гнезда стен такая же, как и при монтаже крайних балок.

7. Каждая пятая балка дополнительно закрепляется к стене при помощи анкера.

Когда дом уже построен, то установку балок для перекрытия проще выполнить с помощью металлических опор. В этом случае процесс монтажа таков:

1. Балки пропитывают антипиренами и антисептиками.

2. На стенах, на одном уровне, в соответствии с рассчитанным шагом балок, фиксируют опоры (уголки, хомуты, кронштейны). Крепление выполняют саморезами или шурупами, вкручивая их в отверстия опор.

3. Балки укладывают на опоры и фиксируют их саморезами.

Этап #2. Крепление черепных брусков (при необходимости)

Если удобнее настилать «пирог» конструкции перекрытия сверху, то есть со стороны второго этажа, по кромкам балок с обеих сторон набивают черепные бруски с сечением 50х50 мм.

Нижняя часть брусков должна идти вровень с поверхностью балок. Черепные бруски необходимы для того, чтобы укладывать на них доски наката, являющиеся черновой основой для потолка.

Без черепных брусков можно обойтись, если подшивать доски наката снизу, со стороны первого этажа. В этом случае их можно крепить непосредственно на балки, с помощью саморезов (гвозди не подходят, так как их сложно забивать вертикально в потолок).

Этап #3. Крепление досок наката для черновой основы потолка

При монтаже со стороны второго этажа на черепные бруски гвоздями или саморезами закрепляют доски наката (возможно использование OSB, фанеры).

При креплении наката со стороны первого этажа, доски закрепляют на балках снизу при помощи саморезов.

При необходимости проложить между балками толстый слой утеплителя или звукоизоляционного материала, вариант подшивки досок снизу предпочтителен.

Дело в том, что черепные бруски «съедают» часть межбалочного пространства, а без их применения толщину перекрытия можно полностью заложить изоляционным материалом.

Этап #4. Укладка пароизоляции (при необходимости)

Пароизоляцию закладывают в конструкцию перекрытия перед утеплителем (который также может выполнять функции звукоизолятора), если есть риск попадания в него пара или возникновения конденсата.

Это происходит, если перекрытие устраивают между этажами, первый из которых отапливаемый, а второй – нет. Например, над первым жилым этажом обустраивают неотапливаемую мансарду или чердак.

Также пар в утеплитель перекрытия может проникнуть из влажных помещений первого этажа, например, из кухни, ванной, бассейна и т.п.

Пароизоляционную пленку укладывают поверх балок перекрытия. Полотна настилают внахлест, заводя края предыдущего полотна на последующее на 10 см. Стыки проклеивают строительным скотчем.

Этап #5. Устройство теплоизоляции или звукоизоляции

Между балками сверху укладывают плитные или рулонные тепло- или звукоизоляторы. Необходимо избегать щелей и пустот, материалы должны плотно прилегать к балкам. По этой же причине нежелательно применять обрезки, которые приходится стыковать между собой.

Чтобы снизить возникновение ударных шумов в перекрытии (при жилом верхнем этаже), по верхней поверхности балок укладывают полосы звукоизолятора толщиной минимум 5,5 мм.

Этап #6. Укладка гидроизоляционной пленки

Поверх тепло- или звукоизоляционного слоя укладывают гидроизоляционную пленку. Она служит для препятствия проникновения влаги с верхнего этажа в изолирующий материал.

Если верхний этаж будет нежилым, то есть мыть полы там никто не будет и проникновение атмосферной влаги тоже будет исключено, гидроизолирующую пленку можно не использовать.

Гидроизоляционную пленку укладывают полотнами, внахлест на 10 см. Стыки проклеивают скотчем для предупреждения проникновения влаги в конструкцию.

Этап #7. Крепление досок (фанеры, OSB) для чернового пола

По балкам сверху нашивается черновая основа для пола второго этажа. Можно использовать обычные доски, OSB или толстую фанеру. Крепление выполняют при помощи саморезов или гвоздей.

Этап #8. Обшивка перекрытия снизу и сверху финишными покрытиями

Поверх черновой основы снизу и сверху перекрытия можно укладывать любые подходящие материалы.

На верхней стороне перекрытия, то есть на полу второго этажа, устраивают покрытия из ламината, паркета, ковролина, линолеума и т.д.

При обустройстве пола нежилого чердака, черновые доски можно оставить без обшивки.

На нижней поверхности перекрытия, которая служит потолком для первого этажа, нашивают потолочные материалы: деревянную вагонку, пластиковые панели, гипсокартонные конструкции и т.п.

Эксплуатация перекрытий

Если в конструкции были использованы балки с большим запасом прочности, уложенные с небольшим шагом, то такое перекрытие долго не будет нуждаться в ремонте. Но все же проверять балки на прочность нужно регулярно!

При повреждении балок насекомыми или в результате переувлажнения, выполняется их укрепление. Для этого ослабленная балка вынимается, заменяется на новую либо усиливается при помощи прочных досок.

Источник: https://pol-master.com/ustroistvo-rmnt/vozvedenie-derevyannyx-perekrytij.html

Деревянные перекрытия в доме из газобетона: монтаж, укладка, крепление и опирание балок

Газобетонные блоки по праву считаются самым инновационным материалом для строительства коттеджей, дач и домов.

Сами блоки весят не много по сравнению с кирпичом, имеют хорошую геометрию, кладутся на клей для ячеистых блоков, ввиду чего возведение несущих конструкций не занимает большого количества времени.

Но есть у газобетона и минус — из-за своей невысокой прочности при оказывании на него давления от перекрытий стены могут потрескаться.

По этой причине при строительстве перекрытий в таких домах необходим армопояс. Далее речь пойдёт про деревянные перекрытия в доме из газобетона.

[/su_box]

Преимущества и недостатки по сравнению с плитами перекрытия

Деревянные балки могут похвастаться своей легкостью и простотой в установке. Бытует ошибочное мнение, что под легкие перекрытия из дерева не нужен армирующий слой. Это в корне не верно.

Для газобетонных стен в независимости от вида перекрытия всегда необходим армопояс!

В случае с деревянными перекрытиями его возведение распределит нагрузку от балок по всему периметру стен и предотвратит растрескивание газобетона от точечных нагрузок.

Плюсами деревянных балок являются:

Экологичность, так как дерево — это возобновляемый натуральный материал.
Небольшая масса.
Низкая теплопроводность по сравнению с бетонными конструкциями.
Невысокая цена по сравнению с другими видами перекрытий.
Большой ассортимент в выборе.
Простота установки балок.

Отрицательные стороны у древесины тоже имеются:

Недолговечность. Рано или поздно даже самые хорошие перекрытия могут начать гнить.
Малопрочность — дерево не сможет выдержать столько веса, сколько смогло бы перекрытие из бетона.
Горючесть (натуральные материалы легко воспламеняются).

Несмотря на такие значительные отрицательные качества, дерево все равно выбирают намного чаще, и вот почему: специальные составы для пропитки древесины смогут продлить срок службы, уберечь от гниения и воспламенения. А малая прочность искореняется благодаря использованию большего количества балок и уменьшения шага прокладки.

Теперь рассмотрим бетонные перекрытия и их недостатки:

Первым и наиболее существенные минусом является дороговизна перекрытия из бетона. Мало того, что сами перекрытия стоят недешево, для их установки и перевозки потребуется и специальная техника (кран). Так что и за установку придется выложить определенную денежную сумму. У деревянных перекрытий этот минус отсутствует — установку можно произвести самостоятельно. Если балки небольшие, то достаточно будет и двух-трех человек. Чем они тяжелее и массивнее, тем большее количество людей придется задействовать.
Высокий вес. Мы уже говорили, что для монтажа потребуется специальная техника. А ещё потребуется более дорогой фундамент.

Как видите, все недостатки связаны лишь с ценой. Чтобы принять окончательное решение, ознакомьтесь со статьей про плиты перекрытия в газобетонном доме.

Виды балок, преимущества и недостатки каждого вида

Для строительства перекрытий между этажами здания обычно использую всего три вида балок из дерева:

Цельные.
Клееные.
Двутавровые.

Разберемся, какие из них наиболее подходят конкретно для каждой конструкции, выделим недостатки и преимущества каждого вида.

Из цельного бруса

То есть перекрытия из бруса подходят только для небольших домов.

Из существенных минусов можно выделить то, что без должной обработки перекрытия со временем могут начать гнить и покрываться плесенью.

Не стоит исключать и риск возникновения пожара.

Для больших конструкций специалисты рекомендуют использовать перекрытия из других видов балок.

Из клееного бруса

У балок из клееного бруса имеется одно неоспоримое преимущество — их длина без прогиба может достигать 12 метров.

У клееных балок выделяют такие преимущества:

Особая прочность.
Способность покрывать пролеты до 12 метров.
Небольшая масса.
Более долгий срок службы.
Не деформируются с течением времени.
Относительно пожаробезопасны по сравнению с обычным брусом.

Однако, стоит такой материал гораздо дороже.

Деревянные двутавровые балки

Двутавровые балки считают одними из самых прочных и надежных благодаря форме профиля, ведь состоят они из нескольких слоев, каждый из которых защищен различными пропитками.

К плюсам двутавров можно отнести:

Высокую прочность, жесткость благодаря своей форме.
Отсутствие прогибов.
Бесшумность в эксплуатации — конструкции не скрипят при оказывании на них давления в отличие от остальных видов перекрытий.
Материал не трескается, не рассыхается с течением времени.
Легкость в монтаже.

Расчет необходимого сечения в зависимости от длины пролета и нагрузок, шага укладки

Количество балок, их размеры, шаг установки зависят непосредственно от площади помещения и предполагаемых нагрузок.

Большинство экспертов считают, что оптимальной нагрузкой на перекрытия является 0,4 тонны на один квадратный метр площади (‬400‭ ‬кг/м2).

В эту нагрузку включают вес самой балки, массу чернового и финишного покрытия пола сверху и потолка снизу, утепления, коммуникаций, а также мебель и людей.

Лучшим сечением для прямоугольных деревянных балок считается с соотношением высоты к ширине 1,4 : 1.

Сечение зависит и от того, из какой древесины делаются перекрытия. Сейчас приведем средние рекомендуемые значения при шаге укладки в 60 см:

Если пролет составляет 2 метра, то минимальное сечение должно быть 7,5 на 10 см.
При длине пролета в 2 с половиной метра балка должна иметь размеры 7,5 на 15 см.
Если пролет трехметровый, то принято использовать балки 7,5 на 20 см.
При длине балки в 4 и 4,5 м принято использовать их с сечением 10 на 20 см.
Для постройки пятиметрового перекрытия используются перекладины с сечением 125 на 200 мм.
Шестиметровое перекрытие делается из балок размером 15 на 20 см.

Если шаг увеличивается, то следует увеличивать и величину сечения балки.

Приведем таблицу сечений деревянных балок перекрытия в зависимости от пролёта и шага установки, при нагрузке 400 кг/м2:

пролёт (м)/шаг установки (м)2,02,53,04,04,55,06,0

0,6	75х100	75х150	75х200	100х200	100х200	125х200	150х225
1,0	75х150	100х150	100х175	125х200	150х200	150х225	175х250

Если не планируется нагружать перекрытия (в случае нежилого чердака для хранения легких вещей), то допустимы меньшие значения нагрузок от 150 до 350 кг/м2. Вот значения для шага установки 60 см:

Нагрузки, кг/пог. мСечение балок при длине пролета, м

В сети можно найти найти онлайн-калькуляторы для расчета несущей способности деревянных балок. Приведу ссылку на один из них: http://vladirom.narod.ru/stoves/beamcalc.html

Также, например, можно одну балку сечением 100х200 заменить двумя досками 50х200, сшитыми между собой болтами или гвоздями через каждый метр. Делают это по разным причинам:

нет в продаже балок с требуемым сечением;
доски с меньшим сечением весят легче, поэтому их можно поднять на верх в одиночку, и уже там скрепить.

Рекомендуется сшивать доски так, чтобы волокна древесины были разнонаправлены. Так повышается прочность конструкции.

Типы перекрытий

Сейчас в основном используют лишь три типа перекрытий:

Балочное — состоит из балок.
Ребристое — балки, положенные ребром.
Балочно-ребристое.

Первый вариант — стандартный, именно для него и были описаны размеры сечения. Ребристые и балочно-ребристые перекрытия в настоящем практически не используют из-за увеличенных сроков работ и сложности конструкции, поэтому останавливать внимание на них мы не будем.

Монтажные работы

Главный этап — это, конечно же, монтаж балок. Он подразумевает грамотную подготовку еще на стадии строительства первого этажа.

Если материал будет лежать некоторое время до укладки, его нужно переложить: ряд балок, затем 3-4 бруска поперек, затем следующий ряд. Так доска будет вентилироваться и просохнет.

Это исключит появление плесени.

Часть балки, заделываемую в стену, следует также покрыть:

Битумом или праймером.
Рубероидом, толью или пергамином.
Жидким гидроизолом, состоящим из битума.
Линокромом.

Это делается в связи с тем, что дерево при соприкосновении с бетоном и блоками может впитывать влагу и со временем начать загнивать.

Для газобетона считается нормальным содержание эксплуатационной влажности 3-5%.

Какими бы сухими не казались блоки, недопустимо прямое соприсковение дерева с этим материалом.

Балку необходимо заделать в несущую стену минимум на 12 см.

Торцы обрезаются под углом 70 градусов в целях обеспечения удаления влаги.

Торец балки отсекать гидроизоляционным материалом не нужно. Иначе будет закрыт доступ для испарения влаги. Требуется оставить небольшой воздушный зазор между концом балки и стеной.

Производится укладка балок на армированную поверхность (для усиления прочности конструкции).

Вместо армопояса некоторые производители в небольших домах допускают опирание на газобетон с подкладкой металлической полосы 6х60 мм.

Крепление балок к армопоясу в домах из газосиликата осуществляется анкерными болтами.

Для утепления со стороны улицы перед балкой можно положить утеплитель. Как правило, внешние торцы балок с наружной стороны утепляются пенополистиролом.

Заполнение пустот между уложенными балками делают газоблоками. Между газосиликатом и брусом оставляют зазоры 2–3 см. Их плотно забивают минеральной ватой, предотвращая таким образом образование конденсата и отсыревание балок.

Не забудьте продумать размещение лестницы на второй этаж, так как проём нужно предусмотреть сразу:

Ну вот и все, перекрытия готовы. Теперь можно приступать к последующей отделке.

Послемонтажная отделка

По завершении строительства перекрытия рекомендуется подождать, прежде чем начинать производить чистовые работы, чтобы балки дали усадку.

Перекрытия рекомендуется «скрыть» за чистовой отделкой до наступления холодов, чтобы они не подвергались воздействию влажных погодных факторов.

Также необходимо сделать крышу.

Если до зимы это совершить никак не получается, то всю конструкцию следует накрыть пленкой или тентовым материалом, в том числе и окна, чтобы влага не поступала в здание. Но небольшие сквозные “просветы” оставить все-таки рекомендуют, чтобы внутри помещения был оптимальный уровень влажности.

Теперь непосредственно к послемонтажной отделке. Сначала делают черновой потолок снизу перекрытия. Сделать его можно и из фанеры, если в дальнейшем предусмотрено возведение, к примеру, подвесного потолка.

Начинать следует именно с нижней части балки, так как между потолком и полом обычно кладут утеплитель, который также выступает в качестве шумоизоляции.

После монтажа потолка уже сверху кладут утеплитель и пароизоляцию (при необходимости).

Например, если верхний и нижний этажи будут постоянно отапливаться, то делать утепление необязательно. Но нужно отметить, что утепление работает и как шумоизоляция.

Если же второй этаж будет чердаком, то утеплять точно нужно — иначе тепло будет уходить.

После прокладки утеплителя можно класть черновой пол (он поможет в дальнейшем возведении здания, так как не придется устанавливать леса).

Чистовую отделку необходимо производить уже после того, как в доме появятся окна и он даст усадку.

Деревянные межэтажные перекрытия — одно из самых оптимальных решений. Ведь деревянные балки прочные, легкие и при этом дешевые.

Они просты в монтаже и не оказывают излишнего давления на стены.

Главное, правильно произвести расчет и обязательно обработать деревянную конструкцию.

И если вы готовы на такие траты, то не проще ли тогда остановить свой выбор на пустотных плитах перекрытия? Так как главное преимущество перекрытия по деревянным балкам в газобетонном доме — экономия средств.

Источник: https://izbloka.com/dom/perekrytiya/derevyannye-perekrytiya/dp-v-dome-iz-gazobetona.html

Как крепить балки перекрытия к стене из газоблоков – Перекрытия первого второго этажа в частном доме из газобетона: деревянные, монолитные, монтаж, фото

[/su_box]

Крепление балок перекрытия к стене

Построить дом своими руками не так сложно, как кажется с первого взгляда.

Единственным элементом, при возведении которого у неопытных строителей могут возникнуть затруднения, является крыша.

От нее зависит степень комфорта при проживании в доме. Разберемся с таким моментом, как крепление стропил к балкам перекрытия.

Особенности создания проекта крыши

Ошибки при создании стропильной системы могут привести к обрушению крыши и к образованию протечек.

На стадии проектирования важно правильно заложить угол наклоны крыши, чтобы она выдержала нагрузку от снега и других осадков.

Кроме того, вам нужно учесть расстояние между элементами, чтобы крыша имела оптимальный вес.

При подготовке проекта обратите внимание на следующие моменты:

форма крыши;
используемый материал для кровли;
места расположения внутренних опор;
стропильная система;
под каким углом будет расположен скат крыши;
расстояние между стенами.

От этих моментов будет зависеть внешний вид будущей крыши. Использование такого конструктивного элемента, как мауэрлат, зависит от материала стен дома и расстояния между ними. Если оно менее шести метров, то эту балку можно не прокладывать.

Как крепить стропила, если использован мауэрлат

Без мауэрлата можно обойтись в каркасных и деревянных домах, но иногда он является обязательной частью конструкции. Например, при использовании для стен пенобетонных блоков и подобных им материалов:

передачей влаги от стен стропильной системе;
особенности материала, из-за которой крепления в ней не задерживаются;
хрупкость стен;
невозможность выдержать на себе крышу без использования мауэрлата.

Если дом строят из материала, не дающего усадку, желательно использовать жесткое крепление, в противном случае соединение может иметь степень свободы. Система стропил крепится сначала к мауэрлату, а на свободных концах соединяется с балками перекрытия.

Жесткое крепление

Для жесткого соединения вам понадобится сделать вырубку стропильного бруса или использовать нашивку подпорного.Этот тип крепления используется как для создания односкатной крыши, так и для других типов конструкции.

Пошаговое исполнение способа вырубки выглядит следующим образом:

Проведите вырубку всех заготовок по шаблону. Для начала установите брус для будущей стропильной ноги с определенным углом (заложенным в проекте), а затем наметьте место выемки. Глубина ее должна быть не больше трети высоты бруска. После изготовления одной стропильной ноги используйте ее в качестве образца. Остальные вам нужно будет сделать идентичными. Важно на этой стадии не сделать ошибку.
Каждую стропильную ногу установите седлом на мауэрлат и закрепите при помощи гвоздей. Сначала забейте два под углом друг к другу, с боковых частей стропильной системы. Третий необходимо вбить вертикально – он обеспечивает прочность конструкции.

Таким образом, вы получите жесткое соединение стропил, которое сможет выдержать любую нагрузку.

Помните, что вырубки нельзя делать в мауэрлате, так как это ослабит его.

Внимательно рассмотрите фото, чтобы понять, как правильно делать вырубку и собирать жесткие крепления.

Есть еще один способ жесткого крепления: при его использовании к стропильным ногам подшивают метровые бруски, которые упираются в мауэрлат. Они должны быть закреплены при помощи металлических уголков.

Крепление скользящего типа

Подвижное соединение применяется для домов из бруса, бревен и других материалов, дающих усадку.

Если в таком доме сделать жесткий стык стропильных ног с мауэрлатом, с течением времени вся конструкция может завалиться.

При ошибках в строительстве деформация начинается со стен домов и передается дальше.

Для скользящего соединения в любом строительном магазине неплохо приобрести специальный крепежный элемент, называемый «салазками».

Также вы можете приобрести уголки с необычными отверстиями для соединения (продолговатой формы).

Ко всем элементам крыши стропила крепятся при помощи хомутов и скоб.

Как изготовить крепление с балками перекрытия

Крепление стропил к балкам перекрытия, которые выступают на 40 сантиметров от стен, может быть выполнено вырубкой методом двойного зуба.

Это сделать достаточно просто: на конце каждой стропильной ноги вырубите подобие ступеньки. Такой же замок нужно вырубить на балке.

Место соединения этих элементов затяните при помощи болта и хомута.

Существует еще один способ монтажа стыка стропил и балок перекрытия – использование накладок из досок.

Они закрепляются при помощи саморезов или гвоздей со специальными надсечками.

Распределение нагрузки от стропил между мауэрлатом и балками перекрытия позволяет сделать крышу более прочной.

Особенности возведения стропильной системы при каркасном строительстве

Стропила при строительстве легких каркасных конструкций можно прикрепить без мауэрлата прямо к балкам перекрытия. Пошаговая инструкция для проведения этих работ выглядит следующим образом:

На момент начала работы со стропильной системой у вас должны быть возведены стены и черновой потолок. Установите на время работ дополнительные подпорки.
Соедините потолочные балки и верхнюю обвязку. Закрепите их.
Установите стропила. Для усиления их блока можно использовать двойные вертикальные стойки.
С помощью стоек проведите подвязку стропильных ног к стенам. После этой части работы можно приступать к обрешетке и установке кровли.

Лучше всего до начала строительства просмотреть видео по возведению стропильной системы на каркасных домах без мауэрлата. Оно поможет вам понять, как провести работы так, чтобы стропила смогли выдержать даже самые сильные нагрузки.

При каркасном строительстве вам понадобится затяжка. Она примет на себя часть нагрузки и сделает конструкцию единой. Для затяжки необязательно использовать брус, подойдет и доска.

Устройство и монтаж перекрытий по деревянным балкам

: 13.04.2013 Рубрика: Строительство

14 745

Устройство и монтаж перекрытий по деревянным балкам. Деревянные балочные перекрытия

Перекрытия относятся к важнейшим конструктивным элементам любого частного или загородного дома. В этой статье попробуем максимально подробно рассмотреть особенности устройства и монтажа перекрытий по деревянным балкам.

Перекрытием называют горизонтальную конструкцию, разделяющую пространство здания по высоте.

Перекрытия воспринимают нагрузки от мебели, оборудования и находящихся в помещении людей, а также связывая между собой несущие стены, служат элементами, обеспечивающими устойчивость строения.

В зависимости от места расположения различают перекрытия подвальные, цокольные, междуэтажные и чердачные. По своей конструкции перекрытия бывают безбалочными или балочными.

Какие требования предъявляют к перекрытиям?

Перекрытия должны обладать прежде всего необходимой прочностью. чтобы выдерживать собственный вес и действующие на них нагрузки (равномерно распределенные или сосредоточенные).

Источник: http://krovlya-mp.ru/kreplenie-balok-perekrytiya-k-stene.html

монтаж, укладка, крепление и опирание балок

Газобетонные блоки по праву считаются самым инновационным материалом для строительства коттеджей, дач и домов. Сами блоки весят не много по сравнению с кирпичом, имеют хорошую геометрию, кладутся на клей для ячеистых блоков, ввиду чего возведение несущих конструкций не занимает большого количества времени.

Но есть у газобетона и минус — из-за своей невысокой прочности при оказывании на него давления от перекрытий стены могут потрескаться. По этой причине при строительстве перекрытий в таких домах необходим армопояс. Далее речь пойдёт про деревянные перекрытия в доме из газобетона.
