как сделать и укладывать стропила для крыши своими руками

Стропильный каркас задает геометрические и эксплуатационные параметры скатной крыши. Из-за нарушений в технологии монтажа, из-за огрехов в изготовлении его элементов появляются перекосы системы, традиционные протечки, прорехи в покрытии, угрожающие аварийными ситуациями.

Для того чтобы соорудить надежную и устойчивую кровельную конструкцию, нужно четко знать, как выполняется распиловка и установка стропил с последующей фиксацией к опорным элементам.

Стропилами, или же стропильными ногами, называются деревянные или металлические балки, установленные на короб дома под заданным углом. Они определяют конфигурацию кровельной конструкции, принимают на себя и стойко сопротивляются сумме постоянных и временных нагрузок, действующих на верхнюю ограждающую систему постройки.

Праильная установка стропил - гарантия надежности крышиПраильная установка стропил - гарантия надежности крыши

Конструктивная простота стропильных ног крайне обманчива. На самом деле это довольно сложные элементы, требующие тщательной разметки и аккуратного раскроя. Нестыковки в соединениях стропильных ног с мауэрлатом, друг с другом и прочими составляющими системы приводят к изменению формы скатов, нарушению целостности покрытия и разрушению узлов.

С другой стороны, грамотная установка стропильных ног может скорректировать некоторые ошибки в возведении коробки дома, а не усугубить положение четким повторением и усилением перепадов высоты стен. Правда в таких ситуациях элементы каркаса изготавливают в индивидуальном порядке и скрупулезно подгоняют по факту непосредственно на объекте.

Варианты основания для установки мауэрлатаВарианты основания для установки мауэрлата

Однако прежде чем разбираться со спецификой монтажа, нужно выяснить, в чем заключаются их конструктивные различия, согласно которым стропильные ноги делятся на две группы, это:

  • Висячие.
    Вид стропилин, не имеющих верхней опоры. В вершине крыши стропильные ноги упираются торцами друг в дружку. Чтобы под весом компонентов кровельного пирога и снега, такая конструкция не распирала брус мауэрлата, висячие стропила соединяют горизонтально установленной затяжкой.
  • Наслонные. Разновидность стропильных ног, укладываемая на две разные по высоте опоры. Вверху они чаще всего опираются на установленный в крест стропилинам коньковый прогон, реже упираются запиленными под углом торцами друг в дружку. Низ ложится на мауэрлатный брус или упирается в него.

От того, к какой группе относятся стропильные ноги, зависит сфера их применения и технология установки. Висячую разновидность собирают на земле, а выполненные в виде своеобразных треугольников фермы поднимают на крышу и монтируют в полностью подготовленном к установке виде.

Как выполнить установку висячих и наслонных стропилКак выполнить установку висячих и наслонных стропил

Плюс сооружения стропильного каркаса по висячей технологии заключается в безопасности работ и возможности выполнить максимально точно узловые соединения. Если в сооружении крыши используется самый простой вариант висячей фермы с затяжкой внизу, можно отказаться от устройства мауэрлата, в место которого вполне подойдет неширокая выравнивающая доска.

Минусы висячей технологии сопутствуют преимуществам. К примеру, собранную на земле ферму гораздо сложнее транспортировать к месту установки, чем доски и брус для наслонных стропилин. Есть ограничения по перекрываемым пролетам: пределом считается 14 м, свыше которого неразумно устанавливать склонные к провисанию деревянные балки без промежуточных опор.

Стропильные ноги наслонной группы и верхом, и низом опираются на независимые конструкции. Верхушкой их укладывают на прогонную конструкцию, которая монтируется по балкам перекрытия или по лежню, заменяющему мауэрлат на внутренней стене. Низ либо устанавливается на мауэрлат, либо упирается в него, зацепившись за брус зубом или пришитым вместо зуба опорным бруском.

Как сделать и установить висячие стропила своими руками
Как сделать и установить висячие стропила своими руками

Преимуществом наслонных систем по праву признана возможность перекрытия практически любых по габаритам пролетов. Просто при увеличении перекрываемого пространства конструкция усложняется: дополняется подкосами на пару со стойками, дополнительными прогонами вкупе с лежнями, схватками.

Собирается и монтируется наслонная конструкция дольше, т.к. сооружают ее не из ферм, а из отдельных элементов. Однако как раз у этой схемы больше возможностей в корректировке недочетов короба или неравномерно осевшего сруба. Т.к. стропила наслонного типа укладываются поштучно, есть возможность слегка изменить положение и размеры узла, чтобы в итоге сформировать безукоризненно выровненную плоскость ската.

Схемы для укладки наслонных стропил своими рукамиСхемы для укладки наслонных стропил своими руками

Понятно, что для возведения стропильной системы понадобятся пиломатериалы – длинномерная продукция лесообрабатывающих предприятий с четкими геометрическими параметрами. Нужна будет доска или брус, на которых, естественно, нет монтажных запилов и врубок для установки.

Зачем нужны запилы и врубки? Дело в том, что при постановке на ребро у досок и брусьев слишком маленькая площадь опоры. С мауэрлатом они контактируют лишь одной вестма тонкой линией, из-за чего при малейшей нагрузке сверху могут банально «съехать» с занятой позиции и потащить за собой всю конструкцию.

Для того чтобы увеличить площадь опоры в узле сопряжения стропилины и мауэрлата, или же ее и дополнительного прогона, в брусе или доске выбирают угловую врубку, выпиливают зуб или пришивают опорный брусок. Если верхушка стропилины сопряжена с зеркально противоположным аналогом, то для надежного упора потребуется запил, плоскость которого должна быть четко перпендикулярна горизонту.

Как правильно сделать наслонные стропила для крышиКак правильно сделать наслонные стропила для крыши

Основное правило в сооружении стропильных каркасов заключается в том, чтобы выбранные в пиломатериалах площадки для опирания были строго горизонтальны и вертикальны. При малейших нарушениях горизонтальности с вертикальностью теряется устойчивость, детали конструкции смещаются под собственным весом и действием нагрузки вплоть до полного разрушения системы.

Отметим, что на узлы стропильных систем возложена обязанность в обеспечении возможности незначительного смещения и поворота при превышении нагрузки. Указанные перемещения необходимы для того, чтобы конструкция слегка прогнулась, чуть сдвинулась, но не разрушилась и сохранила устойчивость.

Эти тонкости следует знать и мастеру, решившему заняться изготовлением и монтажом стропил своими руками, и владельцу строящегося дома, не желающему расплачиваться за некачественные трудовые усилия бригады строителей. Разберем распространенные варианты, чтобы уяснить суть процесса.

Схемы для монтажа стропил по наслонной технологии
Схемы для монтажа стропил по наслонной технологии

Сооружение каркаса крыши по висячей технологии

Рассмотрим пример возведения стропильной системы над бревенчатым срубом бани. Пролет между стенками небольшой, его проще и разумней перекрыть висячей конструкцией, установка которой будет производиться на перепуски потолочных балок – матиц.

Бревенчатая основа – вариант практически идеальный для установки висячих систем, т.к. его проще всего стесать в горизонт, устранив необходимость подгонки стропилин в случае нарушения геометрии стопы. Нет никакой необходимости в устройстве мауэрлата. Однако затяжку придется передвинуть вверх, чтобы обойти верхний венец сруба и сформировать полезное чердачное пространство.

Схема для изготовления висячих стропил своими рукамиСхема для изготовления висячих стропил своими руками

Перед выполнением монтажа стропил проводится поэтапная подготовка сруба. С обеих сторон стопы выравниваем перепуски согласно шнурку, привязанному к забитым в две крайние балки гвоздям. Сверху перепусков стесываем горбыль так, чтобы край каждой балки завершался плоской горизонтальной площадкой.

Образовавшуюся после стесывания верхней выпуклости бревна пласть по краям балок выравниваем в горизонт по уровню. Прикладываем указанный контрольный инструмент к трем и более балкам одновременно. Если уровень недостаточно длинен для проведения подобной проверки, используем вместо него длинную рейку или доску.

Как подготовить сруб к установке стропил своими рукамиКак подготовить сруб к установке стропил своими руками

После стесывания всех излишков проводим разметку гнезд под стропильный зуб. Для этого вновь используем гвозди и шнурку. Заметим, что расчертить на перепусках места выборки гнезд можно как до сооружения висячих ферм, так и после. Однако гораздо удобнее сделать гнезда перед изготовлением стропилин. Они помогут с более высокой точностью провести примерку.

Чтобы облегчить себе работу, желательно найти центр сруба со стороны будущих щипцов. В этих точках рекомендуют прибивать по контрольной рейке, одно из ребер которой будет обозначать ось симметрии. Можно обойтись без реек, если в сооружении крыш уже имеется некоторый опыт.

Народные хитрости в монтаже стропилНародные хитрости в монтаже стропил

Дальше приступаем к изготовлению шаблона стропильных ферм:

  • Две доски-дюймовки длиной на 10 – 15 см больше, чем запроектированная длина стропилин, сшиваем в вершине гвоздем или болтом так, чтобы они могли поворачиваться вокруг этой соединительной точки.
  • На установленной по центру будущего щипца рейке отмечаем проектную высоту стропильной системы. Еще одну метку проставляем выше нее – это высота зуба, точнее, длина вертикали, отложенной от основания зуба до его вершины.
  • Сшитые в одной точке доски выставляем на крайние перепуски так, чтобы угол каждой доски упирался в будущее гнездо под зуб.
  • Совмещаем точку соединения досок с верхней отметкой на рейке, определяющей длину стропилин с зубом.
  • От нижнего угла обеих стропилин откладываем высоту зуба, возвращаемся с заготовкой шаблона на землю и выпиливаем зуб по разметке.
  • Возвращаем заготовку шаблона на место, устанавливаем ее, заведя зубья в предназначенные им гнезда. Может получиться так, что после установки вершина заготовки не совпадет с указаниями рейки. Тогда надо вырвать гвоздь и скорректировать положение вершины, обязательно отметив новую точку.
  • После подгонки вершины прочерчиваем на обеих досках вертикальную линию их предстоящего стыка, замеряем размер ригеля и отмечаем на обрезках доски форму накладок для верхнего стыка стропилин.

Если все вышло точно и корректировок больше не требуется, шаблон готов. Возвращаемся вместе с ним на землю. Разбираем заготовку и делаем запилы по отмеченным линиям. Полученные в результате примерки и подгонки детали будут служить эталоном для практически поточного производства стропильных ферм в требующемся количестве.

Как изготовить ферму из висячих стропил своими руками
Как изготовить ферму из висячих стропил своими руками

Висячие фермы соберем на земле. Их установку, как и примерку должны проводить по минимуму два человека. Одному мастеру просто не справиться с подобной работой. Находящийся наверху исполнитель будет устанавливать ферму, а второй изменять ее положение согласно указаниям отвеса. Положение каждой выровненной и установленной фермы следует фиксировать временными распорками.

Как правильно сделать висячие стропила своими рукамиКак правильно сделать висячие стропила своими руками

Чтобы увеличить устойчивость системы, под стропилины установим стойки:

  • Разметим матицы под место установки дополнительных опор уже проверенным способом: забьем по гвоздю с противоположных сторон и натянем шнурку.
  • Выдолбим в бревнах гнезда согласно разметке.
  • Примерим обрезок бруска к месту установки. Отметим на нем линию запила с учетом высоты шипа.
  • Изготовим стойку и две накладки для ее крепления к стропилине.
  • Установим сделанную опору и аналогичным образом закрепим положение стропильной фермы с другой стороны. По выверенной схеме продолжаем работать, пока не оснастим каждую стропилину дополнительной опорой.

Для обеспечения жесткости висячей системы стропильные фермы соединяются ветровыми связями – досками, жердями или рейками, прибитыми изнутри конструкции. С внешней стороны стропильного каркаса жесткость повысится за счет сооружения обрешетки.

Монтаж под стропила опорных стоекМонтаж под стропила опорных стоек

К матицам стропильные ноги крепятся гвоздями 200 мм или угловыми скобами. В этом плане металлические уголки и пластины с перфорацией под крепеж ощутимо проигрывают традиционным методам. К боковинам стропилин прибиваем кобылки, выполненные из доски, ширина которой вполовину меньше материала, использованного в изготовлении стропилин.

Длина кобылок должна быть на 70 – 80 см больше запроектированной ширины свеса. Это расстояние нужно для надежного соединения их со стропильными ногами. Кобылки можно раскроить заранее, а можно и без предварительных распилов прибить обрезки узкой доски к стропилам, после чего оформить линию карниза. Однако первый вариант удобнее и экономнее.

В большинстве случаев, как и в приведенном примере, кобылки необходимо частично заглублять в перепуски матиц, для этого:

  • Отмечаем по факту ширину кобылки на перепуске.
  • Делаем пилой два пропила согласно разметке на 2/3 толщины кобылки. Также пилой надпиливаем бревно между крайними запилами. Дорабатываем углубление стамеской в сопровождении молотка.
  • Устанавливаем кобылки в сформированные выемки, сшиваем их со стропилиной гвоздями длиной по 100 мм.

По завершению монтажа всех кобылок в крайние забиваем по гвоздю. Натягиваем контрольную шнурку и отмечаем, где следует отпилить излишки.

Как провести монтаж кобылок на стропилаКак провести монтаж кобылок на стропила

Устройство наслонного каркаса крыши

В сооружении стропильного каркаса по наслонной технологии есть много общего с установкой висячей конструкции. Примерка проводится практически в той же последовательности, поэтому описывать действия дважды не имеет смысла. Основная разница в способах формирования верхнего узла, ведь у вершин наслонных стропил есть опора – коньковый прогон.

Если вверху наслонные стропила банально опираются на коньковый прогон, их укладывают либо с разбежкой, т.е. параллельно друг дружке, либо со строго вертикальным стыком, аналогичным состыковке висячих ног. Однако в большинстве случаев верхнюю часть стараются закрепить врубкой или вертикальным запилом с плотным примыканием его к коньковому брусу.

Есть схемы, согласно которым наслонные стропилины опираются не на коньковый, а на боковой прогон. В таких ситуациях верх формируется по висячему принципу, а точку опирания на прогонную балку оформляют угловой врубкой.

Разберем наиболее востребованный в частном строительстве вариант сооружения стропильных ног с опиранием на нижнюю угловую врубку и на коньковый прогон через вертикальный запил. Отметим, что максимальная глубина врубки не должна превышать 1/3 ширины доски.

Как провести разметку стропил для установки на крышуКак провести разметку стропил для установки на крышу

Вариант разметки строительным угольником:

  • На угольнике отмечаем в масштабе высоту крыши и половину пролета. Эти величины отображают уклон скатов и задают основные углы. Пропорции необходимо точно выдержать.
  • Если дальнейшее использование угольника не планируется, то пометить отложенные точки можно прикрученными бобышками или короткими винтами с шурупами, если планируется, то лучше краской, которая снимается растворителем.
  • К уложенной плашмя доске прикладываем угольник той стороной, на которой отмечена высота крыши. Проводим черту по показаниям угольника – это линия верхнего спила стропилины – участка ее сопряжения с коньковым прогоном.
  • Разрезаем по отмеченной линии циркуляционной пилой. Доску для распиловки укладываем плашмя, как положено при разрезании в ширину. Продольные распилы делают с постановкой на ребро.
  • От вершины образовавшегося угла откладываем длину так называемой диагонали. Это расстояние от точки сопряжения с прогоном до внешнего края мауэрлата или верхней обвязки, если обустраивается каркасный дом.
  • Переносим угольник в эту точку. Проводим линию, параллельную первой.
  • Переворачиваем угольник, двигаем им вдоль заготовки так, чтобы слева оказалось 2/3 общего расстояния, а справа 1/3. На картинке это 8ʺ и 4ʺ.
  • Линия меньшего отрезка как раз и обозначит нам врубку.

В завершении вычерчиваем на доске абрис карнизного свеса, раскраиваем ее по очерченным линиям и используем сделанную своими руками заготовку стропила для распиловки остальных элементов крыши.

Как для укладки разметить стропила своими рукамиКак для укладки разметить стропила своими руками

Применить описанный метод можно и без строительного угольника и отметки параметров крыши на нем. Достаточно представлять процесс, чтобы отложить необходимые расстояния обычным чертежным инструментом. Однако без опыта можно запутаться в вычислениях углов и отрезков.

В помощь начинающим строителям разработан шаблон с вариантами формирования угловых врубок. Он поможет сориентироваться в изготовлении стропильных ног из наиболее распространенных в этой сфере пиломатериалов.

Размеры для разметки стропил перед установкойРазмеры для разметки стропил перед установкой

В случаях укладки стропильных ног с врубками в верхней и нижней части следует помнить, что глубина обоих выемок должна быть одинаковой, чтобы в ходе строительных работ не изменился уклон кровли. Обычно для устройства двух равных врубок используют вспомогательный брусок, толщина которого не более 1/3 толщины доски.

Заготовка стропилины тогда устанавливается ребром на мауэрлат и на прогон. Брусок прикладывают сбоку в зоне нижнего и верхнего узла, чтобы очертить врубку.

Если врубка нужна только в нижней части стропилины, а верх будет опираться на прогон запилом, доску устанавливают внизу на мауэрлат, а вверху на прогон и брусок, чтобы в результате раскроя не изменился угон наклона ската. Внизу к будущему узлу прикладывают второй брусок аналогичного размера и очерчивают с его помощью абрис будущей врубки.

Схема стропил для изготовления и укладки на крышу своими рукамиСхема стропил для изготовления и укладки на крышу своими руками

Для формирования запилов зубом применяются такие же методы. Разница только в форме запила.

Установку наслонных стропилин начинают с монтажа двух крайних ферм. Элементы монтируют по одному, тщательно проверяют их положение с использованием уровня с отвесом. Чаще всего крайние фермы устраивают из спаренных досок, т.к. на них распределяется больше нагрузки. Их фиксируют временными распорками, затем соединяют шнуркой или рейкой, чтобы обозначить плоскость ската.

Рядовые стропилины, расположенные между крайними несущими фермами, устанавливают согласно указаниям шнурки. При необходимости корректируют положение ног в соответствии с фактической ситуацией.

Как правильно сделать стропила с упором в мауэрлат своими рукамиКак правильно сделать стропила с упором в мауэрлат своими руками

Установка стропилин с креплением металлическими уголками:

Как изготовить стропильные ноги с запилами для посадки на мауэрлат:

Устройство стропильного каркаса под крышу гаража:

Мы привели и описали лишь часть методов устройства стропильных каркасов. В реальности способов изготовления и установки существенно больше. Однако разбор базовых вариантов позволяет отлично понять, как правильно делать стропила и стропильные фермы для крыши, как запиливать их перед установкой.

krovgid.com

Ошибки при монтаже стропильной системы - СтройАльянс СПб

переделать ошибки стропильной системы

Возведение кровли одно из самых ответственных и сложных мероприятий при строительстве дома. Именно поэтому экономить на этом этапе категорически не рекомендуется. Такую работу должны выполнять не случайные шабашники, а компетентные мастера, которые за своими плечами имеют огромный опыт подобных работ и обладают всеми необходимыми для этого знаниями.

К сожалению не все застройщики понимают важность такого мероприятия и несмотря ни на что доверяют такую важную работу знакомым "строителям" или же пытаются выполнить ее самостоятельно. Экономия в этом случае весьма спорна и во многих случаях может обернуться в обратную сторону. Дело в том, что кровлю для каждого конкретного строения нужно рассчитывать индивидуально, не забывая принимать во внимание ветровые и снежные нагрузки. К тому же, кровля рассчитывается для определенной местности в которой находится строение. Таким образом, бездумное изменение конфигурации крыши: изменение количества стропил, угла наклона скатов, изменение связей, состава кровли и узлов соединения могут привести к непоправимым ошибкам, когда придется переделывать кровлю заново.

1. Самой первой ошибкой, которую допускают при монтаже стропильной системы дилетанты, это неправильно подобранный пиломатериал, который не отвечает необходимым требованиям. Или же используется материал с дефектами или браком. В первую очередь, сечение должно соответствовать расчетной нагрузке. Древесина не должна иметь мест гниения, следов от деятельности насекомых и обзолов. В противном случае, это обязательно отразится на сроке службы стропильной системы и тогда капитальный ремонт кровли потребуется значительно раньше.

2. Другой из распространенных ошибок при возведении кровли случайными бригадами, является неприемлемо завышенный интервал между стропилами. В итоге, под снежной нагрузкой, а иногда и без нее, происходит провес обрешетки и кровельного материала, что грозит обрушением кровли. Исправлять такую ошибку при монтаже стропильной системы обязательно придется, а ее итогом станет полная разборка кровли и ее возведение с нуля.

3. Не менее частой ошибкой при монтаже стропильной системы "шабашниками" являются неровные плоскости скатов, когда одни из стропил выступают, а другие наоборот. В этом случае, в первую очередь, страдает эстетическая составляющая такой кровли. Внешне кровля выглядит кривой. Безусловно, что такая кровля не может понравится и ее приходится переделывать заново. Не стоит говорить о том, что в ряде случаев, переделка такой кровли может стоить дороже, чем возведение новой. Чтобы этого не происходило, грамотные специалисты используют капроновую нить, которую натягивают из одного угла ската кровли в другой, а затем в третий, проверяя таким не хитрым образом плоскость скатов. При необходимости на стропилах выставляются отметки, где указывается на сколько их необходимо поднять или опустить.

4. Как уже говорилось выше, необходимое сечение стропил должно рассчитываться отдельно для каждой кровли. При расчете учитываются такие факторы как угол наклона кровли, длина стропил, снеговая нагрузка на кровлю. Грубой ошибкой при монтаже стропильной системы является экономия на пиломатериалах или же неправильный расчет. Итогом станет проседание кровли и ее возможное обрушение. Переделывать такие ошибки необходимо даже несмотря на то, что это "выльется в копеечку".

5. Новый деревянный дом в течении первых трех лет "садится", а затем, весь период эксплуатации он постоянно "гуляет" в стороны. Ошибкой непрофессиональных мастеров является монтаж жесткой стропильной системы в деревянном доме, чего делать нельзя. Для деревянного строения должна использоваться система скользящих стропил. В противном случае, стропильная система начнет постепенно разрушаться. Со временем, она непременно потеряет свою плоскость, вследствие чего кровля станет кривой и не красивой. Такую ошибку так же необходимо переделывать.

6. Бывает, что при шквальных порывах ветра, которые так характерны для Санкт-Петербурга и Ленинградской области, у владельцев загородного жилья целиком срывает со строения кровлю. Одной из таких причин может послужить не закрепленный или недостаточно сильно закрепленный мауэрлат. Такая ошибка так же характерна при строительстве кровли "шабашниками". В этом случае, безусловно, так же придется возводить кровлю заново.

Эти и многие другие ошибки при возведении стропильной системы приводят к тому, что кровле необходим капитальный ремонт, который требуется выполнить как можно скорее. Чтобы новая или отремонтированная кровля служила вам долгие годы, грамотнее всего не допускать таких грубых ошибок. Для этого ни в коем случае не следует привлекать к работе дилетантов. Если же вам необходим профессиональный ремонт кровли в Ленинградской области, то мастера компании СтройАльянс СПб сделают эту работу точно, качественно и в срок.

В качестве наглядного пособия о том "как не надо делать", представляем несколько фотографий, где даже непрофессионалу видна "работа" безответственных и неграмотных дилетантов. Такую кровлю, без сомнения, придется переделывать. Вот только удастся ли вернуть затраченные деньги - это вопрос.

ошибки стропильной системы

переделать стропильную систему

стропила ошибки

стропильная система

переделать крышу

крышу переделать заново

©"СтройАльянс СПб" При использовании материалов ссылка на источник обязательна!

  • < Назад
  • Вперёд >

sa78.ru

Шаг обрешетки под металлочерепицу: инструкция пошагово

Металлочерепица используется для обустройства как холодных, так и теплых кровельных систем. Эти особенности оказывают значительное влияние на тип обрешетки, количество элементов и техническую сложность. Перед тем как знакомиться с расчетами, надо четко понимать устройство кровли, эти знания помогут не допускать досадных ошибок.

Кровля из металлочерепицыКровля из металлочерепицы

Обустройство обрешетки под металлочерепицу

Для примера рассмотрим наиболее сложный вариант обрешетки – под мансардную крышу.

  1. Стропила. Самые важные элементы, несут всю нагрузку как постоянного, так и временного характера. Шаг между ними выбирается в зависимости от используемых теплоизоляционных материалов, линейные размеры корректируются величиной нагрузок.   СтропилаСтропила

    Стропила на фотоСтропила на фото

  2. Гидроизоляция (ветрозащита). Сложный современный материал, пропускающий пар из теплоизоляционного слоя и не допускающий намокания вследствие попадания конденсата. Еще одна функция этого слоя — минимизация тепловых потерь. Дело в том, что минеральная вата легко пропускает воздух, она продувается холодным наружным ветром и вместе с ним теряется тепло. Ветрозащита не допускает таких значительных потерь.

    Гидроизоляция (ветрозащита)Гидроизоляция (ветрозащита)

  3. Контробрешетка. Назначение – обеспечение эффективной естественной вентиляции подкровельного пространства. Конденсат, падающий на гидрозащитный слой, должен быстро испаряться. Если вентиляция не действует, то все элементы стропильной системы эксплуатируются в условиях повышенной влажности, а это оказывает крайне негативные последствия. Даже самые современные пропитки не может длительное время предупреждать появление процессов гниения дерева, стропильная система теряет свои первоначальные параметры прочности. В некоторых случаях они могут достигать критических значений, крыша прогибается и требует очень сложного и дорогостоящего ремонта. Причем ремонтировать придется не только саму систему, но и мансардные помещения, а стоимость таких работ на порядок превышает смету нового строительства.

    КонтробрешеткаКонтробрешетка

  4. Обрешетка под металлочерепицу. К ней фиксируются покрытие, технические параметры зависят от геометрических характеристик профиля листов.  Элементы кровлиЭлементы кровли

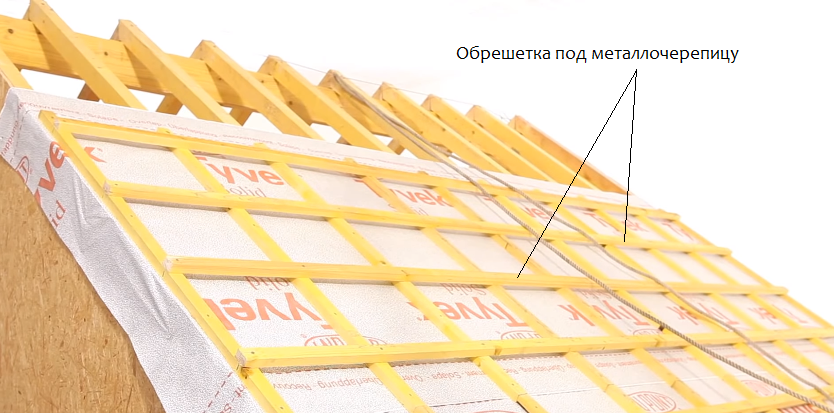

    Обрешетка под металлочерепицуОбрешетка под металлочерепицу

  5. Металлочерепица. Финишное покрытие кровли.  МеталлочерепицаМеталлочерепица

    Финишное покрытие кровлиФинишное покрытие кровли

Как дополнительные, но важные, элементы устанавливаются стартовые доски, карнизные планки, лобовые доски, капельники и держатели желобов.

Финишное покрытие кровлиСтропильная система – «скелет» любой кровельной конструкции. От правильности его изготовления и установки напрямую зависит надежность, качество и долговечность крыши. Читайте на нашем сайте подробную инструкцию по расчету стропил, а также их изготовлению и монтажу своими руками.

Виды обрешетки

Мы пока не будем останавливаться на конкретных решениях, они зависят от технических параметров металлических листов. Рассмотрим только те виды, которые имеют принципиальные различия в конструкции.

Тип обрешетки Краткое описание эксплуатационных характеристик
Шаговая Шаговая Самая распространенная, используется на крышах, у которых угол наклона скатов превышает 20°. Изготавливается из брусьев толщиной 3-4 см, шириной до 5 см. Расстояние между ними прописывается в инструкции по монтажу, чаще всего составляет 350 мм, но есть виды покрытий с шагом 300 мм и 400 мм. Этот параметр указывается от центра до центра бруска. Первое расстояние уменьшается на величину выпуска листов над скатом крыши.
СплошнаяСплошнаяТакую обрешетку необходимо устанавливать на крышах с уклоном в пределах 14–20°. Между досками можно оставлять просвет до 2 см, это поможет немого экономить дорогостоящие материалы. Применяется редко, металлочерепицу настоятельно не рекомендуют использовать на крышах с незначительным уклоном.
КомбинированнаяКомбинированнаяЭтот вариант используется на сложных кровлях с многочисленными скатами и переходами, расположенными под различными углами. Некоторые из них больше 20°, а часть меньше. Кроме того, существуют технологические участки (ендовы, мансардные окна, снегозадержатели), на которых необходимо устанавливать сплошной вариант обрешетки.

Важно. Металлочерепица – один из немногих типов кровли, имеющих лишь точечный упор с обрешеткой, что намного уменьшает допустимые максимальные нагрузки. Если к этому прибавить малую толщину листового проката, то становится понятной очень важная роль правильно сделанной обрешетки.

Надо помнить, что увеличение ширины используемых для обрешетки досок не влияет на несущие параметры кровли, при очень больших нагрузках она в любом случае прогнется. Разница лишь в величине прогиба. В одних случаях он критический, после снятия усилий прежняя форма не возвращается. В других случаях кровля лишь пружинит и не теряет своих первоначальных свойств.

Калькулятор расчета пиломатериалов для обрешетки под металлочерепицу

Перейти к расчётам

Пошаговая инструкция по установке обрешетки

Для примера рассмотрим обрешетку под металлическую черепицу на теплой кровле. Если у вас крыша обыкновенная, то некоторые операции можно пропускать, это ускоряет и удешевляет конструкцию.

Начало строительстваНачало строительства теплой кровли

Важно. Для мансардной кровли нет мелочей, все технологические действия надо понимать и с максимальной точностью выполнять.

Незначительных последствий нарушения технологии монтажа в теплых крышах не бывает, все они очень неприятные. В некоторых случаях приходится полностью переделывать систему, ремонтировать отделку внутренних поверхностей мансардных помещений. При этом абсолютное большинство материалов по техническому состоянию к повторному использованию непригодно, что дополнительно увеличивается стоимость работ.

В мансардной кровле каждый узел одинаково важен, всегда об этом помните.

Шаг 1. Установите карнизную планку.

Установка карнизной планкиУстановка карнизной планки

Как правило, это металлическая пластина того же цвета, что и черепица. Она используется для защиты пиломатериалов от негативного влияния естественных осадков и улучшения внешнего вида покрытия.

Карнизная планка для металлочерепицы Карнизная планка для металлочерепицы

Монтаж делается в несколько этапов.

  1. В стропильных ногах проделайте специальные углубления. Вначале надо сделать разметку крайних ног, натянуть между ними веревку и по ней вырубить углубления. Размеры углубления должны отвечать размерам доски. В нашем случае 25×150 мм.
  2. Уложите доску в подготовленные ниши и гвоздями или саморезами по дереву прикрепите к каждой стропилине.
  3. Зафиксируйте металлическую карнизную планку. С одной стороны она имеет самоклеящуюся ленту, закрытую бумагой. Эта сторона должна направляться к коньку.
  4. Прикрутите или прибейте элемент к доске, второй конец должен упираться о лобовую доску.

Можно встретить советы, что его надо заводить в водосточный желоб для стека конденсата. Если есть сомнения в качестве монтажа кровельного пирога, то это оправданное решение. При соблюдении всех строительных норм и правил конденсата должно быть минимальное количество и вода по карнизной доске не льется. Решение принимайте самостоятельно с учетом своего профессионализма, оба метода практически одинаковы.

Шаг 2. Установите гидроизоляционный слой. Материал продается в рулонах, их следует постепенно раскатывать вдоль карнизной планки.

Ветрозащиту крепят степлером к стропиламВетрозащиту крепят степлером к стропиламВетрозащита ИзоспанВетрозащита Изоспан

Не забывайте, что мембрана далее приклеивается к ней специальной лентой, обращайте внимание на величину перекрытия.

К карнизной планке приклеена двухсторонняя липкая лента для фиксации края полотнаК карнизной планке приклеена двухсторонняя липкая лента для фиксации края полотнаСоединительные ленты ИзоспанСоединительные ленты Изоспан

Для фиксации пользуйтесь степлером, шаг скоб примерно 20 см, прибивайте ее к стропильным ногам. Не допускайте образования кладок, кромки делайте параллельными карнизу. Если появляются сложности, то для контроля рекомендуется на ногах отбить линии. Времени это занимает немного, а польза заметная. По таким меткам у вас есть возможность контролировать положение каждого последующего слоя. Нахлест слоев не менее 15 см.

Гидроизоляция (ветроизоляция) – важный элемент утепленной крыши, на обыкновенной по нескольким причинам профессионалы ее ставить не рекомендуют.

  1. Во-первых, воздух в неотапливаемых чердачных помещениях имеет такую же температуру и влажность, как и снаружи. Это даже теоретически исключает появление конденсата.
  2. Во-вторых, если при некачественном утеплении потолочного перекрытия теплый влажный воздух и поступает под кровлю, то в любом случае количество конденсата будет незначительным. Несколько капель воды, упавших на чердак, никаких негативных последствий не создают.
  3. В-третьих, мембрана ухудшает эффективность естественного вентилирования, а это очень нежелательное последствие. Срок службы деревянных элементов конструкции понижается.
  4. В-четвертых, стоимость материалов и работ заметно увеличивает общую цену кровли. Зачем тратить деньги лишь для того, чтобы ухудшить эксплуатационные характеристики стропильной системы?

Но окончательное решение следует принимать с учетом перспективы. Если в дальнейшем планируется обустройство мансарды, то гидроизоляцию надо укладывать.

При укладке гидроизоляции используйте только качественные материалы, мы уже упоминали, что ошибки и попытки сэкономить дают негативный результат.

Внимательно соблюдайте рекомендованную производителем технологию укладки гидроизоляционной мембраны, две ее стороны имеют противоположные характеристики. Если их перепутать, то влага из минеральной ваты испаряться не будет, а вода в нее проникает свободно.

Шаг 3. По стропильным ногам закрепите контррейки толщиной не менее 5 см.

КонтррейкиКонтррейки

Это обязательный размер, только такой просвет обеспечивает необходимую вентиляцию подкровельного пространства. Для облегчения работы длина элементов должна равняться ширине одного слоя гидроизоляции.

ВентзазорВентзазор

Важно. Контррейки надо фиксировать очень прочно, лучше длинными саморезами.

Дело в том, что обрешетка в дальнейшем держит всю нагрузку на подрыв кровли. При сильных порывах ветра усилия могут быть значительными и полностью сорвать крышу. Согласно действующим строительным нормам и правилам длина гвоздя должна на 2/3 превышать толщину прибиваемой детали.

КонтробрешеткаКонтробрешетка

Самые жесткие требования к прочности соединения пиломатериалов у немцев, у них длина гвоздя должна в четыре раза превышать толщину присоединяемой детали. Именно поэтому их качество объектов строительства занимает первые места в мире.

Шаг 4. Прибейте первую доску обрешетки, она должна быть параллельной карнизу. В нашем случае для обрешетки применяются доски 25×100 мм, увеличенная ширина упрощает процесс монтажа кровельного покрытия.

В начале ската надо фиксировать три сплошные доски, это вызвано тем, что первая волна будет фиксироваться к средней доске, остальная длина уйдет на свес. В дальнейшем шаг для каждого покрытия свой и прописывается в инструкции от производителя. В нашем случае расстояние между волнами 350 мм, соответственно, таким же должно быть расстояние между центрами досок. Сплошной настил у карниза необходим еще и для фиксации кронштейнов водосточной системы.

Крепление досок обрешетки около карнизаКрепление досок обрешетки около карниза

Практический совет. Для облегчения контроля шага и ускорения работы рекомендуется изготовить элементарный шаблон. Делается он из обрезка любой доски длиной не менее 40 см. От торца сделайте метку на расстоянии 35 см и вырубите зазубрину. Теперь с его помощью можно размечать места фиксации досок.

Видео — Шаблон для монтажа обрешетки под металлочерепицу

Шаг 5. Прибейте специальные доски для монтажа снегозадержателей. Но они нужны лишь в тех случая, когда вы выбрали надежные системы, фиксирующиеся специальными кронштейнами. Для простых и неэффективных снегозадержателей таких досок не требуется – элементы прикручиваются обыкновенными саморезами к волнам металлической черепицы. Настоятельно советуем, не монтировать эти системы, они ничего, кроме вреда, не приносят. Металлочерепица напрасно дырявится, при больших нагрузках саморезы вырываются, кровля деформируется и требует немедленного ремонта.

Продолжение монтажа обрешеткиПродолжение монтажа обрешеткиДальнейшие работы по укладке ветрозащиты и монтажу обрешеткиДальнейшие работы по укладке ветрозащиты и монтажу обрешетки

Профессиональная рекомендация

На практике иногда бывают ситуации, когда по тем или иными причинам верхние плоскости обрешетки не лежат по одной линии. Для металлочерепицы это недопустимые отклонения, их в обязательном порядке следует устранять, ускорить процесс можно при помощи простейшего измерительного приспособления. Как его изготовить?

Шаг 1. Из доски вырежьте клин длиной 30–40 см, сделайте его в виде равностороннего треугольника с острым углом у вершины.

Шаг 2. Найдите кусок рубероида, именно его рекомендуется подкладывать под обрешетку во время выравнивания. Он не только не ухудшает своих первоначальных свойств весь период эксплуатации, но и прерывает возможные пути поступления в древесину влаги. Разрежьте рубероид на прямоугольные кусочки со сторонами примерно 2×4 см.

Кусочки рубероидаКусочки рубероида

Шаг 3. Положите клин на ровную площадку, а с двух сторон по одному куску рубероида. Медленно передвигайте ровную рейку с основания клина к вершине. Необходимо определить место, в котором движение прекратится – не позволят куски рубероида. Отметьте на клине расстояние от вершины к фиксированному положению.

Шаг 4. Добавьте с каждой стороны еще по куску рубероида и повторите вышеописанные действия, сделайте вторую метку.

Таким методом поочередно определите общую толщину 5–6 кусочков рубероида, каждый раз делайте метки. Для удобства пользования перенесите их и на обратную сторону клина. Приспособление готово, работать с ним очень просто. Вначале надо определить, какие именно доски обрешетки требуют корректировки. Делается это при помощи длинного уровня, правила или любой ровной рейки. Затем в зазор вставляется клин, метки на нем указывают, на сколько кусочков рубероида надо поднимать конкретную доску.

Клин вставляется в зазор между правилом и обрешеткойКлин вставляется в зазор между правилом и обрешеткой

В заключение еще раз напоминаем, что от правильности обустройства обрешетки зависит надежность, длительность, эффективность и безопасность эксплуатации всей крыши, внимательно соблюдайте существующие строительные технологии и правила. Не стоит экспериментировать, ошибки очень дорого обходятся.

Видео — Приспособление для выравнивания деревянной обрешётки

stroyday.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
