Как выровнять пол лазерным уровнем – Как пользоваться лазерным уровнем (нивелиром, построителем плоскостей)

Как пользоваться лазерным уровнем (нивелиром, построителем плоскостей)

Многие строительные и отделочные процессы можно ускорить и облегчить. Надо только знать, как пользоваться лазерным уровнем, ну и приобрести его, конечно. Эти приборы называют еще построителями плоскостей или нивелирами. Наиболее распространенный вариант — призменные лазерные уровни. В корпусе этого устройства встроены несколько специальных светодиодов и оптических устройств — призм. Лучи от светодиода преломляются в призмах, позволяя строить вертикальные и горизонтальные плоскости. На поверхностях они отображаются в виде красных линий, по которым удобно вести разметку, проверять отклонения от вертикали и горизонтали и еще массу подобных вещей.

Подготовка к работе

Содержание статьи

Перед тем как пользоваться лазерным уровнем, его надо выставить вертикально. Есть два типа приборов — с автоматической корректировкой положения и без него. Если ваш прибор не имеет автонастройки, в нем есть пузырьковые уровни и регулируемые ножки. Подкручиваете ножки так, чтобы воздушные пузырьки оказались точно в центре шкалы. После этого нивелир можно включать.

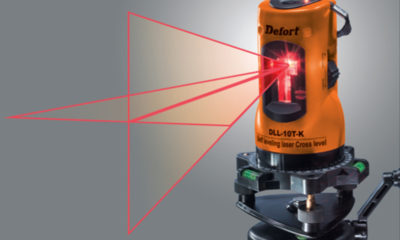

Один из лазерных уровней

Один из лазерных уровней

Если лазерный уровень с автоподстройкой, небольшие отклонения — порядка 4° — он компенсирует самостоятельно. Когда положение выставляется, подается звуковой сигнал (в другом варианте он перестает пищать) или загорается зеленый светодиод, обозначающий готовность к работе (до этого горит красный). Если нормальное положение автоматической корректировкой выправить не удается, вам надо будет вручную подкрутить ножки, чтобы угол отклонения был меньше.

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

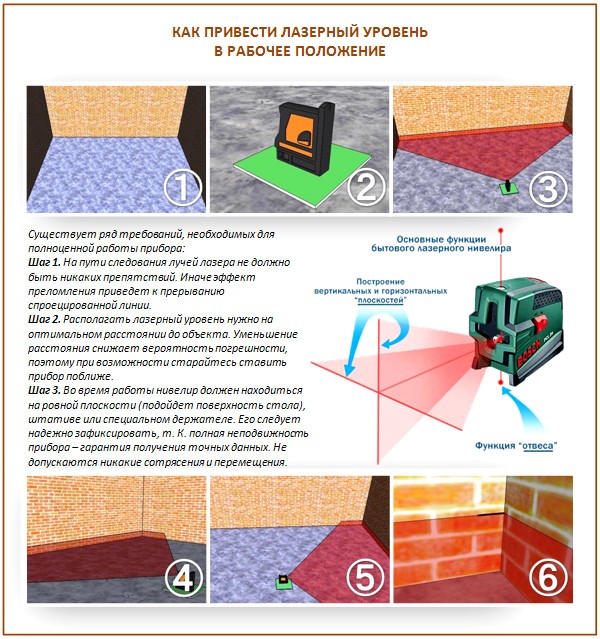

Основные функции нивелира бытового класса

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

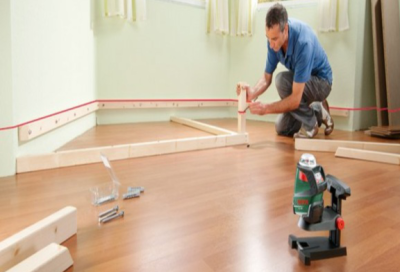

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как использовать лазерный уровень для укладки плитки на полу

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете  укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

  • Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
  • По той же методике можно проверить вертикальность углов.
  • Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
  • Получить перекрестие для укладки плитки на стену.
  • Иметь вертикальную линию, чтобы  правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
  • Проверить вертикальность откосов на окнах или дверях.
  • Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Как проверить лазерный уровень на точность

Чтобы можно было безоговорочно полагаться на показания лазерного уровня, его надо проверить. В технических характеристиках модели указывается максимально допустимая для данного прибора погрешность. Она указана в мм/м (миллиметрах на метр). Естественно, чем она меньше, тем лучше и это один из ключевых параметров, на которые стоит обратить внимание. Но даже сравнивая разные устройства одной модели можно увидеть значительную разницу в показаниях.

Для нормального результата ремонта, отклонение должно быть минимальным, а определить его можно проверкой. По идее, эту проверку надо делать до покупки, но немногие магазины дадут вам такую возможность. Тогда проверить лазерный уровень можно дома, и, если он не прошел проверку, вернуть или поменять (чек не потеряйте). Сама процедура проверки в видео. Манипуляций достаточно много, но они несложны.

stroychik.ru

Как пользоваться лазерным уровнем для выравнивания пола и стен

Наверх Перепланировки
  • Каталог домов
С чего начать ремонт О проекте Реклама Контакты Facebook Vkontakte Odnoklassniki Instagram Дизайн и декор
  • Квартира
  • Спальня
  • Кухня
  • Столовая
  • Гостиная
  • Ванная комната, санузел
  • Прихожая
  • Детская
  • Мансарда
  • Маленькие комнаты
  • Рабочее место
  • Гардеробная
  • Библиотека
  • Декорирование
  • Мебель
  • Аксессуары
  • Загородный дом
  • Ландшафт
  • Системы хранения
  • Коридор
  • Уборка
Строительство и ремонт
  • Фундамент
  • Кровля
  • Стены
  • Окна
  • Двери и перегородки
  • Потолок
  • Балконы и лоджии

www.ivd.ru

использование лазерного уровня и гидроуровня

Прежде, чем приступить к выравниванию поверхности пола, необходимо отбить горизонтальный уровень помещения. Иными словами, начертить на стенах идеальные горизонтальные линии, на которые можно будет ориентироваться при выравнивании. Сегодня мы разберем, как это можно сделать проще всего, используя традиционные и современные приборы.

Какие инструменты существуют для отбивки уровня?

Для того, чтобы отбить уровень пола, можно воспользоваться:

  • гидроуровнем;
  • лазерным уровнем;
  • нивелиром.

Последний вариант, то есть нивелир, сложен в работе и требует знаний, поэтому применяется для этих целей редко.

Использование водяного уровня для разметки

Наиболее любим строителями гидроуровень (водяной уровень) – прозрачная гибкая трубка (наподобие капельницы, но с большим диаметром) на обоих концах которого расположены две контрольные колбы с цифровой разметкой. Они облегчают задачу отбивки уровня для новичков, а вот для опытных строителей практически бесполезны. Часто эти колбы даже снимают за ненадобностью. Так что, по сути, гидроуровнем может считаться любой прозрачный шланг длиной 3 — 25 м. Точность отбивки уровня при этом не пострадает.

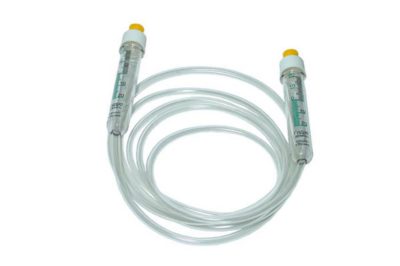

Гидроуровень состоит из шланга и двух прозрачных колб
Гидроуровень состоит из шланга и двух прозрачных колб

Гидроуровень состоит из шланга и двух прозрачных колб, которые при использовании должны быть плотно закрыты крышками

Принцип работы гидроуровня основан на свойствах сообщающихся сосудов, в которых любая однородная жидкость (например, вода) всегда устанавливается четко на одном уровне. Если гидроуровень заполнить водой, а затем приподнять оба его конца вертикально вверх, то у нас получатся именно такие сообщающиеся сосуды. И поверхности водяных столбов в обеих частях шланга обязательно совпадут.

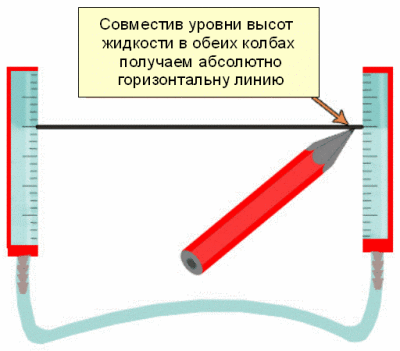

Принцип работы гидроуровняПринцип работы гидроуровня

Принцип работы гидроуровня: вода в сообщающихся сосудах устанавливается на одном уровне

Как отбить горизонтальный уровень с помощью гидроуровня?

Работа с гидроуровнем предусматривает участие двоих человек, поэтому, если вы проводите ремонт самостоятельно, то на процессе отбивки уровня вам придется пригласить помощника.

Этапы работы по отбивке уровня такие:

1. Наполнение гидроуровня водой, поднятие концов шланга вверх и сведение их вместе. При правильной работе инструмента вода в обеих частях должна совместиться. Если этого не произошло, то, скорее всего, в воде находятся пузырьки воздуха. Их нужно выгнать путем встряхивания шланга, поколачивания по его стенкам. Это позволит жидкости стать однородной, тогда и гидроуровень будет работать правильно. По причине нежелания возиться с пузырьками, некоторые строители предпочитают наливать в трубку кипяченую воду. Но не на всех объектах это возможно и удобно.

Другой причиной, из-за которой гидроуровень может отказаться работать, является пережим и заломы шланга. Нужно следить, чтобы центральная часть шланга, которая остается лежать на полу при измерениях, не была зажата ни в одной точке. Именно поэтому на гидроуровень нельзя наступать ни во время измерений, ни после (могут появиться заломы).

2. На краю стены (обычно возле самого угла) первый человек из бригады прикладывает один конец гидроуровня.

3. На другом краю стены второй человек на любом расстоянии от пола наносит метку (обычно на уровне взгляда) и прикладывает к ней второй конец гидроуровня. Основная задача на этом этапе такая: совместить уровень воды в своей трубке с нанесенной на стене меткой. Это можно сделать, двигая трубку вверх и вниз, естественно, без резких движений, осторожно. После того, как уровень воды совпал с меткой на стене, такой же уровень должен установиться и в первом конце шланга, который, как мы помним, находится неподвижно в руках у первого человека из бригады.

4. Примерно через 20 секунд первый человек чертит на стене метку на уровне воды в своей трубке.

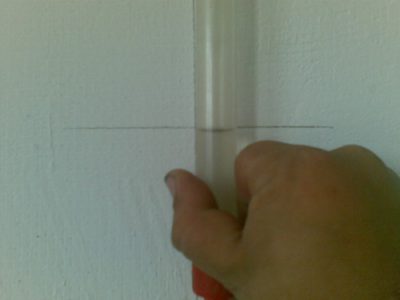

Совмещение поверхности воды в трубке с меткой на стенеСовмещение поверхности воды в трубке с меткой на стене

Совмещение поверхности воды в трубке с меткой на стене

5. Перенос этой же метки точно таким же образом осуществляется на все стены помещения.

6. Отбивка (нанесение) горизонтальных линий по обозначенным меткам при помощи отбивочного шнура (продается в строительных магазинах, напоминает рулетку).

Посредством таких несложных действий вы сможете сделать отбивку уровня во всей квартире.

Лазерный уровень – инструмент нового поколения

С лазерным уровнем (лазерным нивелиром) работать еще проще, можно сказать – одно удовольствие. Однако и стоит такое удовольствие немало, поэтому приобретают этот инструмент в основном профессиональные строители.

Лазерный уровень в работеЛазерный уровень в работе

Лазерный уровень рисует на поверхностях стен вертикальные и горизонтальные линии

Лазерный уровень – небольшой аппарат (к нему в комплект  обычно входит телескопический штатив или подставка), способный излучать лазерный луч. Этот луч рисует на стене идеальную горизонталь (в большинстве современных моделей – еще и вертикаль).

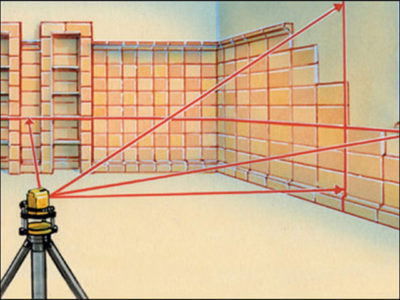

Лазерный уровень излучает лазерный лучЛазерный уровень излучает лазерный луч

Лазерный уровень излучает лазерный луч в нескольких проекциях

Этапы отбивки горизонтального уровня лазерным нивелиром

1. Установка лазерного уровня на полу или на штативе.

2. Выравнивание прибора. В дорогих моделях часто предусмотрена функция автоматического выравнивания, которая позволяет не заботиться о ровности установки. В противном случае придется произвести выравнивание пузырька в прозрачной колбе (находится на поверхности прибора).

3. Включение прибора и получение на плоскости идеально горизонтальной линии.

Отбивка уровня для строительства подиумаОтбивка уровня для строительства подиума

Ориентируясь на горизонтальную линию лазерного построителя (уровня) можно выравнивать полы и потолки, строить подиумы, прибивать полки и выполнять множество других ремонтных работ

4. Прочерчивание этой линии отбивочным шнуром.

5. Для получения горизонтальной линии на другой стене лазерный уровень необходимо развернуть в ее сторону и выполнить те же действия. Такой принцип работы характерен для позиционных лазерных уровней, которые относятся к бюджетной линии. Более дорогие модели – ротационные. Их поворачивать не нужно. При включении они сразу же дают проекцию по всему периметру помещения.

Дополнительные советы по работе с лазерным уровнем вы сможете услышать (и увидеть этот прибор в действии!), если заглянете в ниже размещенное видео:

pol-master.com

замер кривизны и способы ее устранения

Выравнивание пола – одна из самых трудоемких работ во время ремонта. Причем не столько сложны сами работы с выравнивающими смесями или устройством лаг, сколько с определением нулевого уровня пола и просчетом необходимого материала для его выравнивания. Никогда не пробовали разобраться во всем этом? На самом деле все просто. Кривизна пола определяется при помощи нескольких точек его уровня, которые сравниваются с контрольными по отношению к самому полу. После того, как вы определили кривизну пола, необходимо отбить на стенах уровень нового. И только после этого приступать к его устройству. А выравнивают полы от самой низкой точки к самой высокой. И как именно все происходит – сейчас разложим по полочкам.

Какой уровень выбрать?

В строительном мире уже накоплен огромный опыт измерения кривизны горизонтальных поверхностей при помощи шнурков, отвесов и самодельных водяных уровней. И, как показывает жизнь, все полученные данные таким способом далеки от абсолютной точности. Это можно заметить и по тому, как разрушаются старые здания – в основном, у них явные проблемы с геометрией. А потому, в эпоху явной нехватки свободной земли в городах и экологически чистых регионах, строить кривой дом – крайне не рационально. Что и на руку современным производителям строительной техники – они разработали такие инструменты, которые замеряют отклонение от строгой горизонтали до сотой миллиметра.

Больше всего продукции такого типа выпускают сегодня фирмы-производители Bosch, Dewalt, Ada и Skil. Есть также и другие марки – и важно разбираться в том, чем один такой прибор будет лучше, чем другие. Ведь это от этого зависит то, насколько легко и точно вы сможете измерить кривизну пола:

  • Простота конструкции. Если вы сомневаетесь, что сможете самостоятельно настроить сложный механизм, тогда отдайте предпочтение простому лазерному уровню в виде линейки.
  • Цена. Для целых бригад, которые занимаются профессиональным ремонтом, качественный многофункциональный прибор для измерения кривизны пола жизненно необходим – и это действительно оправданные затраты. А вот для человека, который просто решил затеять ремонт в своем доме, и ему важно просто сделать хороший ровный пол, нет никакого смысла удваивать свою смету втрое из-за покупки дорогой «игрушки». Достаточно использовать бюджетные аналоги, либо пригласить специалиста с нужной техникой для этой конкретной задачи.
  • Функция самонивелирования. Такой инструмент создает оптический крест и сам находит нужные позиции по горизонтали и вертикали, уже без дополнительного реечного уровня.
  • Монтаж на стену. Если вы собираетесь измерять только кривизну пола, то эта функция вряд ли будет использоваться вообще. Напротив, если нивелир и вовсе работает только в положении на стене, диапазон его действий с полом крайне ограничен.
  • Источник. Некоторые лазерные нивелиры питаются от аккумулятора или батарей, а некоторые приходится подсоединять к сети, что не всегда удобно – дом ведь только строится, и электричества, к примеру, в нем еще нет.

В принципе, пользоваться «дедовскими» методами замера кривизны пола можно – если только площадь помещения не большая, и вы собираетесь выравнивать пол под ковролин или линолеум. Тогда невидимые глазу погрешности не будут заметны ни при ходьбе, ни для мебели. А вот для укладки дорого финишного покрытия или при строительстве основания, которое должно быть идеально ровным, такие приемы не подходят. Кроме того, современные лазерные и оптические нивелиры использовать куда проще и быстрее, чем те же натянутые нити. Но давайте рассмотрим все, что сегодня использует строительная братия.

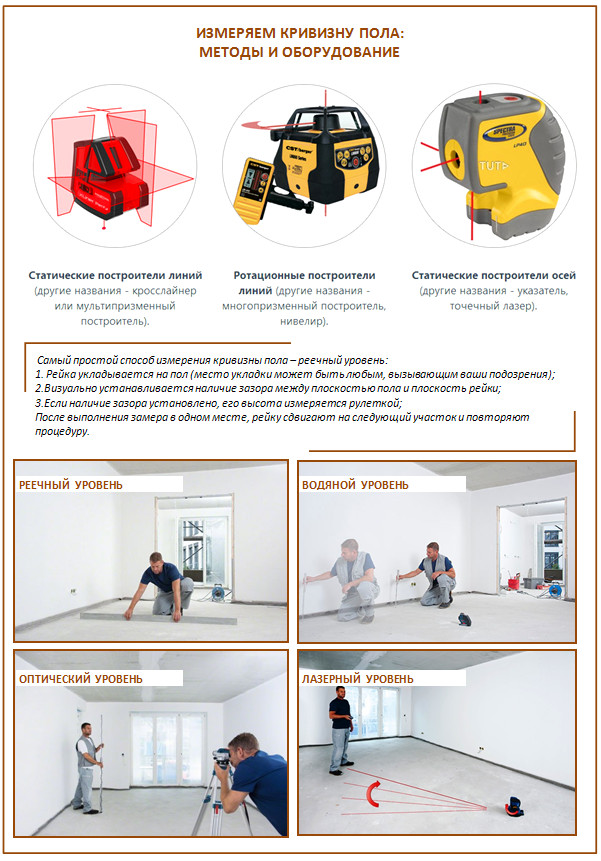

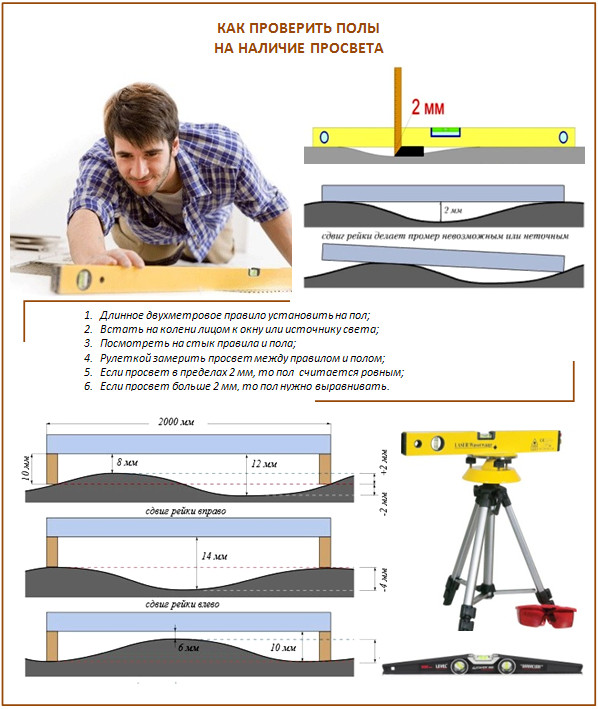

Уровни для измерения кривизны пола

Уровни для измерения кривизны пола

Реечные пузырьковые уровни

Легко определить новый уровень пола и при помощи обычного пузырькового уровня. Пузырьковый уровень – это самый простой ручной инструмент, который наиболее популярен в строительстве. Обычно он длиной в 1 метр, но используется и трехметровый. У современных линейных уровней есть даже цифровой дисплей, который точно определяет степень наклона горизонтальной поверхности пола.

Просто приложите линейку с пузырьком в любом месте любой стены на ту высоту, на которую планируете делать новый пол. Затем подвиньте ее влево и продлите линию – и так до тех пор, пока ваш контур не замкнется. К слову, совпадение последней линии с первоначальной точкой и будет свидетельством того, что уровень вы отбили правильно.

Принцип работы такого уровня вот в чем: на горизонтальной поверхности пузырек оказывается посередине капсулы, а на неровной уходит в ту часть, где уровень выше. Такой прибор вполне хорош для измерения кривизны пола в небольших помещениях.

Итак, плюсы линейного уровня:

  • Дешевизна
  • Удобство
  • Простота использования
  • Применение в любых условиях

Недостатки:

  • Невозможность измерения больших площадей
  • Невысокая точность показателей
  • Громоздкость
  • Физический труд, на который тоже уходят силы.

Если пол имеет уклон, тогда полученная линия горизонта будет расходиться с поверхностью пола. Просто используйте бруски и выставьте уровень ровно:

Как выставить уровень на неровном полу

Как выставить уровень на неровном полу

Если же вы подозреваете, что основание пола в разных местах комнаты выше, чем у стен, проверьте: натяните две нити от углов комнаты. По близости к ним пола вы и определите самые высокие зоны, от которых и следует отталкиваться.

Гидроуровень

А вот на больших площадях одной линейки с пузырьком будет недостаточно – здесь нужно применить хотя бы гидроуровень. По сути, этот прибор представляет собой сообщающиеся сосуды Паскаля в виде гибкой трубки с градуированными прозрачными колбами. Внутрь заливается подкрашенная вода, по которой и определяют ровность пола. Просто смотрите: если жидкость на обоих концах расположена на одном уровне, то этот прибор лежит на ровном горизонте, а вот если жидкость по рискам уже не совпадает, значит, есть кривизна. К слову, сделать такой прибор вы можете и своими руками.

На самой стеклянной колбе есть несколько меток, которые позволяют точно определить, насколько смещен горизонт. И чем профессиональнее водяной уровень, тем этих рисок там больше.

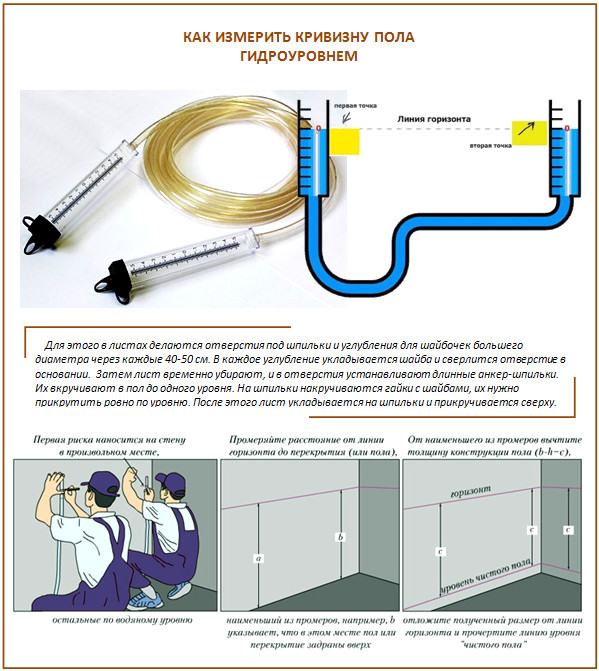

Как пользоваться гидроуровнем для пола

Как пользоваться гидроуровнем для пола

Лазерные уровни

Лазерный линейный нивелир – прибор, который благодаря наличию горизонтальной линии и рейки позволяет измерять расстояния между нужной линией и самой поверхностью пола. Т.е., если данные окажутся одинаковыми, значит пол достаточно ровный.

Преимущества:

  • Компактность
  • Легкость
  • Высокая точность измерения

Главный недостаток – низкий рабочий диапазон. Зато с современным лазерным уровнем может работать любой человек, причем самостоятельно. Все, что нужно – это поставить прибор ровно, на глаз, внутренний датчик уклона – инклинометр – сам построит плоскость так точно, как указывает в инструкции производитель. Если сигналит или не работает – значит, вы его расположили вне зоны выравнивания.

Работа лазерных уровней основана на действии диодов, которые образуют мощное световое излучение. По его отображению на стенах и делают замеры самой высокой точности, которой только можно добиться. В некоторых лазерных уровнях также встроен магнитный демпфер: если вы случайно заденете прибор, он быстро заглушит собственные колебания и можно будет почти сразу продолжать работу.

Даже самые дешевые простые лазерные построители плоскостей можно вращать на 360 градусов и не переставлять при этом штатив. О строительной пыли и грязи вы можете не беспокоиться: измерительные приборы для пола обычно сделаны из плотного пластика и имеют резиновые вставки, которые и защищают внутреннее пространство.

Если вы отмечали по всему периметру уровень нового пола точками, тогда просто соедините их в одну линию, которая будет проходить по всем стенам параллельно земле.

Вот как можно измерить кривизну пола и выровнять его:

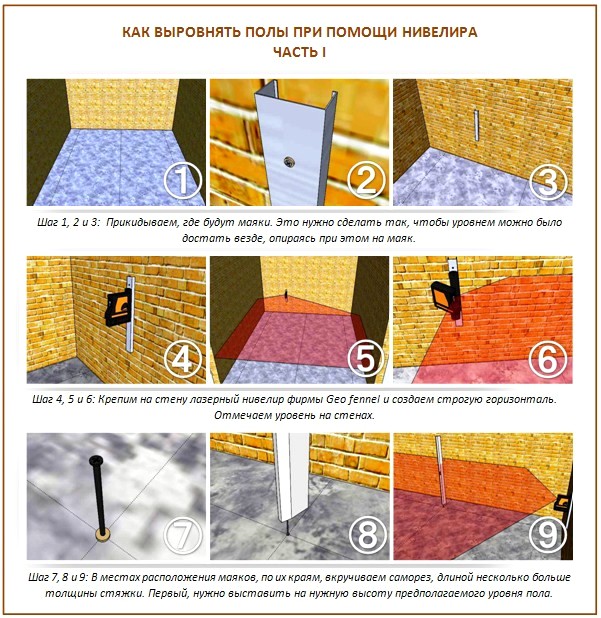

Как измерить кривизну пола и исправить ее

Как измерить кривизну пола и исправить ее

Ротационные уровни

Ротационный лазерный нивелир – прибор, который проецирует на стену лазерную точку. При вращении она превращается в линию – в горизонтальную или вертикальную, а дальше вы уже работаете рейкой.

Ротационные нивелиры обладают достаточно сложным внутренним механизмом, с высокой скоростью вращения маленьких светодиодов. Это позволяет в один момент проецировать сразу несколько параллельных лучей – причем на любой высоте.

Такие модели бывают ручными, маятниковыми и электронными. Маятниковые позволяют производить одновременно до 5 измерений в разных плоскостях, а электронные способны заметить малейшую погрешность на больших расстояниях – такие приборы оснащены сразу несколькими датчиками. Бывают и смешанные типы – и маятниковые, и электронные.

Диапазон действия у ротационного нивелира большой, и точность при этом высокая. Единственный недостаток – это точечные результаты измерения, которых бывает недостаточно. А действует уровень вот так:

Ротационный нивелир для пола

Ротационный нивелир для пола

Оптические нивелиры

Оптический нивелир чаще используется на улице, хотя и подходит для измерения кривизны пола. Его действие и принцип работы похож на тот, что у ротационного лазера, вот только точность результатов на больших площадях уже выше. В чем и преимущества этого прибора, а недостаток – тот факт, что для измерения необходимы руки двоих рабочих.

Стоимость приборов для домашнего использования сегодня колеблется от 200 до 300 долларов, а вот профессиональные модели обойдутся вам в несколько раз дороже. Самым точным на сегодняшний день считается построитель плоскостей фирмы Bosch.

Определяем перепад высот: шаг за шагом

Для начала давайте научимся определять кривизну пола при помощи обычного реечного уровня-линейки. Этот навык – бесценен, ведь вы не знаете, где и в каких условиях вам придется что-то измерять.

Итак, теперь шаг за шагом:

  • Шаг 1. Наводим порядок в том помещении, где будем работать. Никакого строительного мусора или посторонних предметов там быть не должно – все это немало мешает поиску точной высоты будущей стяжки.
  • Шаг 2. Проводим по стенам линию базового уровня – по всему периметру. Она должна быть строго параллельна полу, для чего мы рекомендуем вам использовать современный лазерный уровень или просто создать через две точки параллельный полу отрезок и продолжать его по стенам, пока не соедините его с началом.
  • Шаг 3. Теперь проверяем от базового уровня высоту пола в разных частях помещения. Так мы найдем самую высокую точку покрытия, от которой и будем отталкиваться.
  • Шаг 4. Теперь поднимаем линию (или чертим новую) так, чтобы она оказалась выше самой высокой точки ровно на метр.
  • Шаг 5. Далее рисуем третью линию – линию чистового пола. Она будет ниже предыдущей по значению такой формулы: «100-х(толщина будущей стяжки)=?». Например, если стяжка у вас планируется 3 см высотой, тогда опускать уровень нужно на 97 см, а если 5 см – тогда на 95 см.

Если же у вас хороший прибор в наличии есть, тогда измеряем кривизну пола им. Важно правильно сделать и настройку уровня – это обеспечит нужную точность в замере кривизны. Так, если есть возможность выбрать определенный угол сканирования, то его стоит выбрать, а не довольствоваться тем, что и вертикальный луч для потолка вроде бы показывает ровную линию для чистового пола. Удобнее всего в этом плане работать с теми приборами, у которых есть функция самонастройки.

Итак, вот как выглядит работа с лазерным нивелиром:

  • Шаг 1. Убираем с пола всю грязь и мусор, чтобы обеспечить точность результатов измерения.
  • Шаг 2. Устанавливаем на пол прибор – желательно в самой высокой точке пола.
  • Шаг 3. Направляем луч вдоль стены.
  • Шаг 4. Как только лазерный уровень установлен окончательно, начинайте отмечать линии на всех стенах так, как это будет удобно вам. Насколько высоко или низко получается лазерные точки-линии – это не важно, их не сложно перенести на нужную высоту при помощи рулетки.
  • Шаг 5. Когда обнаружите самый высокий участок пола, закрепите на нем малярный шнур, и натяните его вторым концом до отметок уровня на противоположных и соседних стенах. Если шнур свободно натянут в любом направлении – бугров нигде нет, и именно эту точку можно брать за точку отсчета. Если шнур наткнулся еще на что-то – внимательно осмотрите это место, возможно, выступающая площадь невелика и есть смысл просто сколоть этот выступ молотком с зубилом. Если нет – тогда переместите отметку самой высокой точки пола сюда.
  • Шаг 6. Как только мы определились с самым высоким участком пола, поднимаем точку на 5 см – это и есть отметка будущей стяжки. Или еще проще: поднимаем на 100 см, т.е. на высоту всего правила, отмечаем на стенах и опускаем линии ровно на 95 см.

Совет: для глаз смотреть на лазер от нивелиров небезопасно – обязательно надевайте специальные очки. Обычно они идут в комплекте с нивелиром.

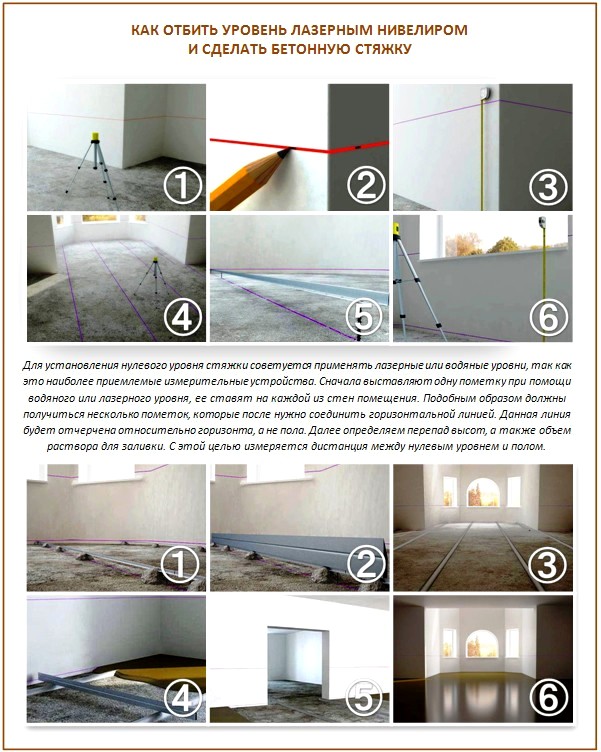

Как измерить кривизну пола лазерным уровнем

Как измерить кривизну пола лазерным уровнем

А теперь по отбитому уровню ставим маяки, по которым мы и будем выравнивать пол:

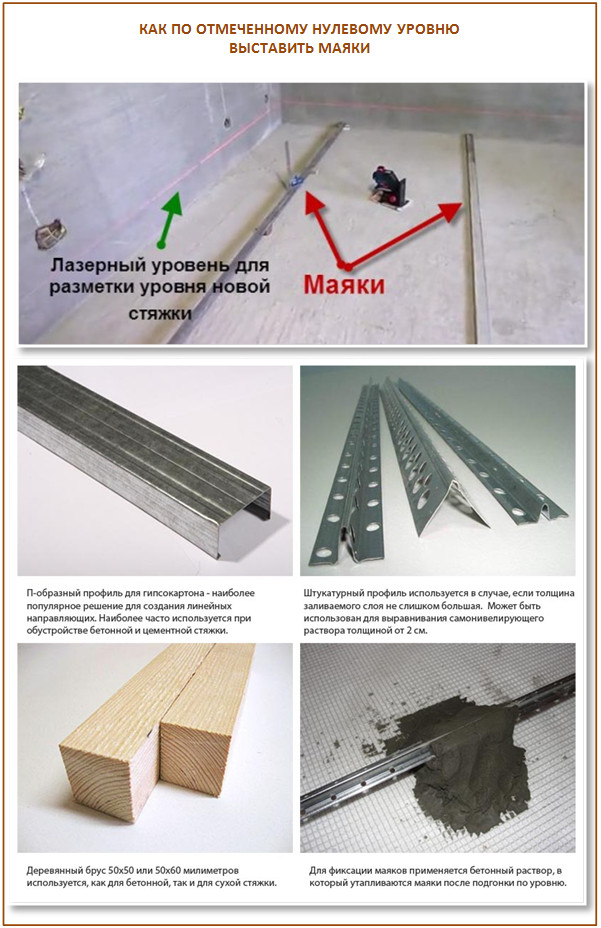

Как выставить маяки по отбитому уровню

Как выставить маяки по отбитому уровню

Устранение перепадов в зависимости от степени кривизны

Выровнять полы с явной кривизной можно несколькими способами:

  • Самонивелирующими смесями, которые сами заполняют собой небольшие перепады около 2-3 см.
  • Выравнивающей стяжкой, которая просто незаменима при большой кривизне пола.
  • Регулируемыми полами, где каждую лагу можно поднять на ту высоту, которая нужна.
  • Сухой сборной стяжкой, которая способна засыпать собой все.
  • И менее масштабными, в виде настила фанеры, например.

Нельзя сказать, что какой-то из перечисленных методов хуже или лучше – все зависит от того, в каком состояние основание и насколько выражена кривизна пола.

Технология №1. Доводим основание до совершенства

Если поверхность пола почти ровная, дополнительную горизонталь ей можно придать листами экструдированного пенополистирола, или полноценной сухой стяжкой. Многие ценят такую стяжку за то, что процесс таких работ максимально чист: ни пыли, ни грязи, ни сырости.

Но сухой слой выравнивать относительно горизонта нужно тщательно – и просто на глаз это не получится. Для этого ставят специальные маяки в виде П-образных профилей и засыпают доверху смесью. Ровняют по этим профилям, как по скользким рельсам – только так можно гарантировать, что весь пол имеет один уровень. Достаточно ответственный процесс, заметим.

Технология №2. Выравниваем незначительную кривизну

Максимальные неровности, которые могут быть на «мокрой» стяжке пола – 2-3 мм. Если же запланированная финишная отделка требует более точной горизонтали, пол придется выровнять дополнительно самовыравнивающими смесями или листами по типу фанеры.

Технология №3. Заливаем щели, выбоины и отколы

Самовыравнивающие смеси рассчитаны на тонкослойные и толстослойные полы. Так, порой выравнивать приходится до 8 см перепада пола, а иногда на бетонной стяжке необходимо создать что-то вроде пленки:

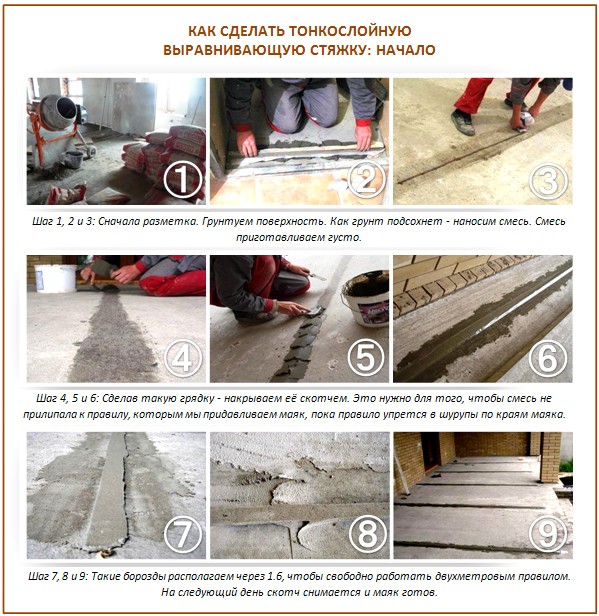

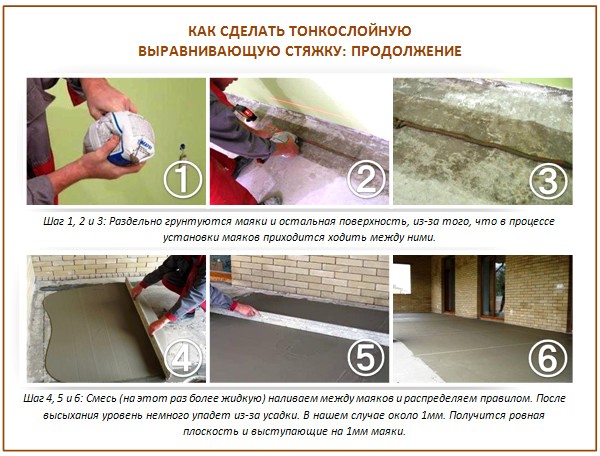

Как сделать выравнивающую стяжку

Как сделать выравнивающую стяжку

Как сделать выравнивающую стяжку

Как сделать выравнивающую стяжку

Технология №4. Справляемся с заметной неровностью

Для решения проблем с достаточно большими выбоинами в полу лучше использовать цементо-песчаную стяжку – укладывать ее довольно легко, и обойдется она недорого.

Технология №5. Очень старый пол – решение есть!

А вот если ваш старый пол по своей горизонтали напоминает американские горки, для его выравнивания самым практичным решением будет бетонная стяжка с керамзитом или регулируемые лаги.

А как правильно выравнивать полы по перечисленным технологиям, вы можете узнать и других статей нашего сайта.

pol-master.com

этапы выравнивая пола своими руками

Лазерный уровень или нивелир – современный специнструмент, который должен быть у каждого строителя. С его помощью можно быстро, а главное точно, отбить уровень при возведении зданий и проведении отделочных работ. Работа с лазерным уровнем проста и понятна. Современные устройства настолько просты в обращении, что с ними могут справиться люди, имеющие начальные теоретические знания в области строительства. Устройство достаточно включить. Встроенный лазер в тот же момент спроецирует на поверхность горизонтальную и вертикальную ось, согласно которым и отбивается уровень. Лазерный нивелир существенно упрощает укладку керамической плитки на пол, если все работы предполагается проводить своими руками.

Типы и преимущества лазерных нивелиров

Сегодня в продаже можно найти следующие типы уровней, использующих лазер:

  • мультипризменный построитель или кросслайнер

    – это оборудование для построения статичных линий. Его используют для выравнивания поверхностей, определения уровня внутри помещений с последующей установкой маяков, реже при отделке фасадов. В данном случае лазерный пучок не вращается вокруг оси. Он получается в результате расщепления пучка лазера, проходящего через систему призм. Как результат на поверхности получается видимый луч на расстоянии 10-20 м. Важным показателем здесь выступает угол развертки лучей. Он может быть 120°, 160°, 360°;
  • точечный лазер

    – это оборудование используется для построения осей. Принцип работы данного варианта и предыдущего одинаковы, то есть здесь нет вращения пучка лазера. Однако здесь нет и его рассеивания через призму. Как результат на поверхности образуется лишь точка. Современный нивелир проецирует точки на поверхность в трех или пяти направлениях, что существенно упрощает отделочные работы и установку маяков. Преимущество оборудования: высока точность проекции (1-3 мм на каждый 100 м), дальность (до 30 м), самовыравнивающийся механизм;
  • ротационные построители плоскостей

    – это многопризменное оборудование, принцип работы которого основывается на непрерывном вращении пучка света вокруг оси. Как результат на поверхность проецируются вертикальные и горизонтальные плоскости. Преимущества конструкции: дальность замеров (до 70 м, с приемником – до 300 м), маленькая погрешность.

Независимо от типа, лазерный нивелир – дорогостоящее оборудование. Его покупка для одноразового использования – нецелесообразная трата денег. Например, для выравнивания пола в ходе укладки керамической плитки своими руками или тогда, когда нужна резка материала, можно прибор взять в аренду, а можно сделать его самостоятельно.

Делаем лазерный уровень самостоятельно

Сделать лазерный уровень самостоятельно просто. Для этого нужно взять следующие приборы: лазерная указка, пузырьковый уровень, фанерная доска (плотная), колышек квадратного или круглого сечения с диаметром от 6 см, кусочек резины.

Делаем нивелир для выравнивания пола своими руками. Этапы проведения работ:

  1. В первую очередь нужно сделать из лазерной указки уровень. Для этого берут обычную насадку без рисунка, заклеивают ее картоном. В нем проделывают отверстие шилом. Таким образом, нам удается сфокусировать пучок света.
  2. Прикрепляем указку к строительному уровню при помощи хомутов. Также нужно сделать своими руками амортизационную прослойку. Для этого берется кусочек резины и укладывается между строительным прибором и указкой. Резина позволит изменять уровень наклона указки в ходе выравнивания пола.
  3. Подготавливаем штатив. Для этого строго горизонтально срезаем верхнюю часть колышка. К ней при помощи саморезов прикрепляем дощечку. Ее положение также регулируется нивелиром. Платформа для уровня готова.
  4. Сборка конструкции. На выполненный своими руками штатив устанавливают самодельный лазерный нивелир, включаем его. На поверхности получится проекция точки. Отмечаем ее положение на стене. Находим положение второй точки и также отмечаем ее на стене. Соединив обе точки, мы получаем идеально ровную линию, по которой легко проводится установка маяков во время укладки керамической плитки. С помощью этого уровня также проводится резка плитки.

Чтобы использование самодельного лазерного уровня было комфортным и правильным, оборудование подвергают калибровке.

Укладываем керамическую плитку по уровню

Использование самодельного нивелира во время укладки керамической плитки на пол и для организации маяков ничем не отличается от установки уровня пола при помощи профессионального оборудования.

Своими руками работы проводятся в следующем порядке:

  1. Включаем нивелир, выполненный своими руками. Его установка проводится в строго горизонтальной плоскости. Правильное положение определяем строительным уровнем, к которому приделана лазерная указка. Если планируется проведение выравнивания пола для укладки керамической плитки, то установка оборудования выполняется без подставки.
  2. После выравнивания прибора по уровню, определяем положение первой точки, по которой будет проводиться выставление маяков. Проецируем прибор на стену. В месте, где лазерный луч встречается со стеной, оставляем отметку. Поворачиваем прибор на некоторый градус, опять выравниваем его положение по строительному уровню, находим вторую точку.
  3. Полученные точки соединяем линией. По ней и будет проводиться ориентирование маяков, последующая укладка керамической плитки своими руками.

Самодельный нивелир можно использовать не только в ходе укладки плитки и для организации маяков. С его помощью можно сделать правильную разметку пола и стен под черновую отделку. Также на основе его показаний выполняется резка отделочных материалов.

Преимущества резки плитки при помощи лазера

Сделать художественную укладку плитки на пол своими руками, выполнить на полу разнообразные фигуры можно, если в ходе отделочных работ используется лазерная резка. В данном случае обработка материала проводится при помощи сфокусированного пучка света (лазера) в среде вспомогательных газов. Резка используется при обработке практически всех отделочных материалов, плитки в том числе. При этом толщина материала лежит в пределах 0,1 мм…70 мм, ширина получаемого среза – 0,05 мм…1 мм. Обычная резка выполняется со скоростью 80 м/с…1 м/с.

Лазерная резка имеет ряд преимуществ:

  • отличается высоким качеством, здесь не требуется дополнительная обработка кромки среза;
  • высокая производительность и скорость резки;
  • узконаправленное действие – лазер оказывает точечное воздействие. Как результат температура обрабатываемого материала не повышается, а следовательно остаются неизменными его технические характеристики;
  • с помощью лазерной резки можно обрабатывать материалы, не боясь их деформации;
  • подобная резка позволяет сделать любой срез на таких хрупких материалах, как керамическая плитка. При этом целостность последней сохраняется;
  • бесшумность процесса;
  • параметры процесса легко изменяются и настраиваются.

Художественная резка плитки, выставление маяков при помощи лазера позволят сделать оригинальную и долговечную отделку пола на основе керамической плитки, не затратив на проведение работ большой суммы денег.

dekormyhome.ru

Как пользоваться лазерным уровнем для выравнивания пола, стен, укладки плитки, видео

Многие строительные и отделочные процессы можно ускорить и облегчить. Надо только знать, как пользоваться лазерным уровнем, ну и приобрести его, конечно. Эти приборы называют еще построителями плоскостей или нивелирами. Наиболее распространенный вариант — призменные лазерные уровни. В корпусе этого устройства встроены несколько специальных светодиодов и оптических устройств — призм. Лучи от светодиода преломляются в призмах, позволяя строить вертикальные и горизонтальные плоскости. На поверхностях они отображаются в виде красных линий, по которым удобно вести разметку, проверять отклонения от вертикали и горизонтали и еще массу подобных вещей.

Подготовка к работе

Перед тем как пользоваться лазерным уровнем, его надо выставить вертикально. Есть два типа приборов — с автоматической корректировкой положения и без него. Если ваш прибор не имеет автонастройки, в нем есть пузырьковые уровни и регулируемые ножки. Подкручиваете ножки так, чтобы воздушные пузырьки оказались точно в центре шкалы. После этого нивелир можно включать.

Как пользоваться лазерным уровнем для выравнивания пола, стен, укладки плитки, видео

Один из лазерных уровней

Если лазерный уровень с автоподстройкой, небольшие отклонения — порядка 4° — он компенсирует самостоятельно. Когда положение выставляется, подается звуковой сигнал (в другом варианте он перестает пищать) или загорается зеленый светодиод, обозначающий готовность к работе (до этого горит красный). Если нормальное положение автоматической корректировкой выправить не удается, вам надо будет вручную подкрутить ножки, чтобы угол отклонения был меньше.

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

15438654032lazernij uroven 2

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

15438654043lazernij uroven 3

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

15438654054lazernij uroven 4

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

  • Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
  • По той же методике можно проверить вертикальность углов.
  • Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
  • Получить перекрестие для укладки плитки на стену.
  • Иметь вертикальную линию, чтобы правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
  • Проверить вертикальность откосов на окнах или дверях.
  • Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Как проверить лазерный уровень на точность

Чтобы можно было безоговорочно полагаться на показания лазерного уровня, его надо проверить. В технических характеристиках модели указывается максимально допустимая для данного прибора погрешность. Она указана в мм/м (миллиметрах на метр). Естественно, чем она меньше, тем лучше и это один из ключевых параметров, на которые стоит обратить внимание. Но даже сравнивая разные устройства одной модели можно увидеть значительную разницу в показаниях.

Для нормального результата ремонта, отклонение должно быть минимальным, а определить его можно проверкой. По идее, эту проверку надо делать до покупки, но немногие магазины дадут вам такую возможность. Тогда проверить лазерный уровень можно дома, и, если он не прошел проверку, вернуть или поменять (чек не потеряйте). Сама процедура проверки в видео. Манипуляций достаточно много, но они несложны.

v-srok.ru

Как пользоваться лазерным уровнем для выравнивания стен

Как пользоваться лазерным уровнем (нивелиром, построителем плоскостей)

Многие строительные и отделочные процессы можно ускорить и облегчить. Надо только знать, как пользоваться лазерным уровнем, ну и приобрести его, конечно. Эти приборы называют еще построителями плоскостей или нивелирами. Наиболее распространенный вариант — призменные лазерные уровни. В корпусе этого устройства встроены несколько специальных светодиодов и оптических устройств — призм. Лучи от светодиода преломляются в призмах, позволяя строить вертикальные и горизонтальные плоскости. На поверхностях они отображаются в виде красных линий, по которым удобно вести разметку, проверять отклонения от вертикали и горизонтали и еще массу подобных вещей.

Подготовка к работе

Перед тем как пользоваться лазерным уровнем, его надо выставить вертикально. Есть два типа приборов — с автоматической корректировкой положения и без него. Если ваш прибор не имеет автонастройки, в нем есть пузырьковые уровни и регулируемые ножки. Подкручиваете ножки так, чтобы воздушные пузырьки оказались точно в центре шкалы. После этого нивелир можно включать.

Один из лазерных уровней

Если лазерный уровень с автоподстройкой, небольшие отклонения — порядка 4° — он компенсирует самостоятельно. Когда положение выставляется, подается звуковой сигнал (в другом варианте он перестает пищать) или загорается зеленый светодиод, обозначающий готовность к работе (до этого горит красный). Если нормальное положение автоматической корректировкой выправить не удается, вам надо будет вручную подкрутить ножки, чтобы угол отклонения был меньше.

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

  • Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
  • По той же методике можно проверить вертикальность углов.
  • Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
  • Получить перекрестие для укладки плитки на стену.
  • Иметь вертикальную линию, чтобы правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
  • Проверить вертикальность откосов на окнах или дверях.
  • Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.

Видео-уроки по работе с лазерным нивелиром (уровнем)

Как проверить лазерный уровень на точность

Чтобы можно было безоговорочно полагаться на показания лазерного уровня, его надо проверить. В технических характеристиках модели указывается максимально допустимая для данного прибора погрешность. Она указана в мм/м (миллиметрах на метр). Естественно, чем она меньше, тем лучше и это один из ключевых параметров, на которые стоит обратить внимание. Но даже сравнивая разные устройства одной модели можно увидеть значительную разницу в показаниях.

Для нормального результата ремонта, отклонение должно быть минимальным, а определить его можно проверкой. По идее, эту проверку надо делать до покупки, но немногие магазины дадут вам такую возможность. Тогда проверить лазерный уровень можно дома, и, если он не прошел проверку, вернуть или поменять (чек не потеряйте). Сама процедура проверки в видео. Манипуляций достаточно много, но они несложны.

Как пользоваться лазерным нивелиром: выбираем устройство и находим применение

Учимся пользоваться нивелиром для выравнивания поверхностей

Строительство или ремонт можно существенно упростить, если знать, как пользоваться лазерным нивелиром — видео урок в нашей статье и подробное описание процесса помогут. Сразу скажем, что этот аппарат поможет вам достичь максимальной точности при измерениях как горизонтальных, так и вертикальных поверхностей.

Подготовка к работе

1. Выбираем нивелир

Ровность поверхностей и точность измерений важны при любом монтаже. Однако во время стройки здания погрешность в 10 миллиметров допустима, в то время как при ремонте в квартире она может привести к фатальной ошибке.

Поэтому для каждого случая есть отдельный аппарат, который поможет избежать неприятностей. Их разделяют на группы, исходя из их точности и принципов работы.

  • Высокоточные — допускают погрешность не более миллиметра
  • Точные — их средняя ошибка составляет уже два миллиметра
  • Технические — у них может быть самое большое смещение в измерениях, которое составляет 10 миллиметров.

По принципу действия уровни можно разделить на три группы.

Оптические

Их главной составляющей является оптическая трубка, увеличивающая изображение почти в 30 раз. С помощью специально размеченных реек и направленного света она помогает выравнять конструкцию в горизонтальной плоскости.

Цифровые

Они не только считывают информацию, но и запоминают ее. Поэтому их можно назвать самыми точными среди аналогов. Однако у них есть два минуса — их высокая цена и восприимчивость к повреждениям.

Лазерные

Это самые часто используемые приборы. Они легкие в использовании и не требуют специального обучения для управления.

Инструменты этого вида проецируют излучение на поверхность и позволяют работать с целыми плоскостями. Помимо этого, они просты в использовании и установке. Поскольку этот вид — один из востребованных и известных на рынке, далее речь пойдет именно о нем.

Есть несколько видов этих приспособлений

Ротационные

Отличаются наличием вращающейся головки. Она делает 60 оборотов в минуту и при помощи двух лазеров проецирует световые полосы на плоскость. Чем ниже скорость вращения, тем лучше будет видна полоса излучения.

Точечные

Как следует из их названия они могут отображать только точки. Одним из плюсов таких уровней является их способность работать как на стенах, так и на полу и потолке.

Линейные

Могут строить горизонтальные, вертикальные и диагональные лучи в разных плоскостях. Чаще всего применяются для построения линий крепления.

Лазерный уровень ADA instruments CUBE MINI Basic

2. Установка

Прежде чем приступить к замерам, необходимо установить аппарат. Для начала проверьте тип его питания. При необходимости зарядите его или вставьте батарейки.

Поэтапная подготовка инструмента к эксплуатации
  • Проверьте помещение на наличие преград для сенсора, иначе проложенная линия прервется
  • Выберите максимально ровную площадку для расположения и поставьте аппарат на специальный держатель или штатив. После этого надежно закрепите конструкцию. Стоит отметить, что во время работ перемещать нивелир запрещено.
  • Соблюдайте прописанное в инструкции расстояние, на котором прибор нужно располагать от измеряемого объекта.
  • Обязательно защищайте глаза. Пользуйтесь специальными очками, а также позаботьтесь о детях и животных. Поскольку излучение очень мощное, то оно может нанести им вред.

Видео уроки с инструкциями о том, как пользоваться лазерным нивелиром можно найти в Сети. Вот, например, один из низ

3. Настройка

Для большинства моделей инструкция всегда почти одинаковая, но иногда в настройке аппаратов определенных марок есть особенности. Если говорить о самых простых нивелирах, то на их корпусе обычно есть два пузырьковых уровня и винты. Вы сможете выровнять луч, аккуратно подкручивая их.

Если у аппарата имеется функция самовыравнивания, то полагаться полностью на нее не стоит. Горизонт придется перепроверить и при необходимости снова подкрутить рукоятку. Лучше при настройке выставить показатели на 0. Эта цифра означает расстояние от пола до луча инструмента. Такой метод упрощает поиск лазерной линии при работе улице.

Некоторые модели могут проецировать несколько световых полос. Настройте отображение именно того, который вам понадобится. Таким образом вы можете выровнять их просматривая, сколько градусов между каждой направляющей. Но все же не рекомендуем применять все функции одновременно, поскольку они вас могут запутать.

4. Дополнительные приборы

Порой регулировки и грамотной установки устройства бывает недостаточно для точного определения неровностей.

Поэтому для повышения качества работы можно задействовать дополнительные инструменты, такие как рейка, мишень и приемник луча.

1. Необходимость в рейке возникает в тех случаях, когда на поверхности нужно провести несколько параллельных направляющих, находящихся на одинаковом расстоянии друг от друга.

2. Мишень продается непосредственно с аппаратом. Это пластиковая пластина, на которой нарисовано несколько концентрических кругов. Такое приспособление подойдет для тех, кто использует нивелир в большом помещении и повысит точность переноса проекции.

3. Излучение устройства можно увеличить почти вдвое, если установить на него преемник. С ним проекция будет видна даже в солнечную погоду на улице. Стоит отметить, что нужно заранее подумать о приобретении преемника той же марки, что и основной инструмент. Так вы избежите неприятностей из-за несовместимости механизмов.

Как пользоваться лазерным уровнем для выравнивания стен, пола, потолка

Лазерные уровни, или нивелиры, давно стали инструментом профессиональных строителей. Развитие технологий последних лет сделало их доступными и для домашних мастеров. Квартирный ремонт или возведение собственного дома — лазерный помощник позволит выполнить точную разметку с первого раза.

Зачем необходимо пользоваться лазерным уровнем

Некоторые строительные бригады до сих пор работают по старинке. Они выставляют уровень «на глазок» или пользуясь допотопными средствами вроде водяного ватерпаса, отвеса и большого угольника. Применение лазерного уровня выводит разметку строительных размеров на принципиально другой уровень точности.

Его используют для выравнивания пола, стен, потолков, разметки строительных отверстий и установки дверей и окон.

Нивелирование стройплощадки позволяет выполнить выемку грунта экономно и с высокой точностью и возводить конструкции без перекосов и крена.

Что необходимо знать при работе с лазерным уровнем

Прежде всего следует помнить о том, что лазерный луч имеет очень маленькую площади поперечного сечения и расходимость, но очень высокую интенсивность. Это позволяет видеть его даже ярким солнечным днем, но одновременно несет в себе и опасность. Если луч лазера попадет в глаза, возможна очень серьезная травма. Во время работы с нивелиром обязательно нужно использовать защитные очки.

Лазерный уровень в комплекте с защитными очками

Устройство позволяет получать на стенах, полах и потолках линии:

  • по вертикали;
  • по горизонтали;
  • крестообразные;
  • сетку.

Если пользоваться дополнительными настройками, возможно получить линии под наклоном.

Работа с лазерным уровнем

Самыми распространенными видами приборов являются

Первые недороги и весьма просты в применении, но имеют ограниченную дистанцию эффективного действия (до 20 метров). Вторые существенно дороже, но позволяют эффективно работать на расстоянии до 100 метров. Ими чаще пользуются на открытых стройплощадках.

Как пользоваться лазерным уровнем

Правильно применяемый нивелир дает возможность выравнивания поверхности, расположенной:

  • горизонтально;
  • вертикально;
  • под наклоном.

Варианты расположения нивелира при работе

Сложного ничего в этом нет, нужно закрепить устройство в штативе и включить режим настройки. Устройства с автоматической настройкой устанавливаются автоматически, бюджетные модели придется настраивать вручную, по пузырьку ватерпаса. После завершения ориентации нивелира в пространстве на выравниваемой плоскости появляются вертикаль и горизонталь.

Если изменить ориентацию нивелира на 90° , то линии появятся не только на стенах, но и на полу и потолке.

Работа с лазерным уровнем позволяет также размечать стену под укладку кафельной или керамической плитки.

Укладка кафеля с помощью нивелира

Производим установку уровня

До начала разметки требуется надежно закрепить уровень, чтобы избежать его колебаний или перемещений. Самые маленькие отклонения на дистанции в десятки метров могут обернуться метровыми промахами.

Обычно пользуются следующими способами крепления лазерного уровня:

  • На пол, стол, подставку и любую прочную и стабильную плоскость
  • На штатную треногу. Выдвижная рейка позволяет поднять устройство на высоту до трех метров.
  • На распорную штангу.
  • На ровную стену при посредстве вакуумных присосок, липких кругов или магнитных держателей.

Важен не столько способ крепления, сколько его надежность и стабильность.

Регулировка положения прибора

До начала работы требуется выровнять прибор по горизонту. Это базовая обязательная операция, без ее качественного выполнения все дальнейшие действия потеряют практический смысл.

Устройства начального уровня выравниваются вручную. Для этого пользуются пузырьковым ватерпасом, а регулировка проводится тремя регулировочными винтами.

Продвинутые бытовые и полупрофессиональные модели могут выравниваться автоматически. Грубая настройка уровня проводится также вручную, зато последние 5-10 градусов прибор с большой точностью выставляет сам. После каждого перемещения устройства на новое место регулировку обязательно нужно провести повторно.

Настройка прибора

Настраивать устройство следует в соответствии с руководством пользователя. Нас бюджетных моделях все придется делать вручную. Они оснащены двумя отдельными пузырьковыми уровнями, в которых пузырек воздуха перемещается в вязкой жидкости в небольшой прозрачной трубке. На трубке нанесены деления. Нужно, пользуясь тремя регулировочных винта, загнать пузырьки на центральные деления. Это и будет соответствовать горизонтальному положению основания прибора относительно поверхности земли. В некоторых моделях вместо двух трубок установлен маленький круглый резервуар, закрытый стеклом. На нем нанесены концентрические окружности. Вращением координатных винтов нужно добиться, чтобы пузырек сместился под центральную окружность.

Профессиональная настройка лазерного уровня

Устройства призменного типа выдают одновременно горизонтальную и вертикальную линии. Если в одной из них нет необходимости, как, например, горизонтальной линии при проверке вертикальности стенного проема, ее возможно отключить.

Устройства точечного типа кроме линий указывают и опорные точки в пространстве. Точка наибольшего возвышения называется «зенит», противоположная ей внизу — «надир». Режим показа этих точек также является отключаемым.

Модели, работающие на ротационном принципе, обладают двумя дополнительными параметрами:

  • угол сканирования;
  • скорость вращения луча.

Обычно доступна проекция в одной плоскости. У продвинутых устройств есть возможность показывать одновременно обе оси.

Измерительная рейка

Этим приспособлением пользуются для разметки нескольких параллельных линий с постоянным шагом. Такая необходимость возникает при укладке кафельной, керамической или пластиковой плитки. С помощью рейки также можно на определенную величину поднимать или опускать прибор, закрепленный в штативе.

Для более глубокого понимания того, как пользоваться лазерным нивелиром будет полезно рассмотреть их на конкретном примере. Пусть это будет укладка ламината в одном из помещений. Для качественной укладки требуется подготовить абсолютно ровную поверхность пола. Чтобы решить эту задачу с помощью лазерного уровня, следует:

  • Развернуть штатив, установить его посредине комнаты и закрепить на нем устройство.
  • Выполнить выравнивание прибора относительно поверхности земли по пузырьковым указателям уровня.
  • Включить лазерный указатель и отметить горизонтальные линии на стене помещения с помощью отбивочного шнура. Шнур перед этим надо пропитать сухой синькой или мелом.
  • Развернуть устройство на 90° и повторить операцию для всех стен.

Если у вас есть ротационный нивелир, им пользоваться еще удобнее: для последней операции разворачивать его не надо, он может выдать все четыре линии из одного положения.

Теперь у нас есть разметка уровня на всех стенах. Можно приступать к заливке выравнивающего раствора и, опираясь на разметку, добиваться идеально ровной поверхности стяжки под ламинат.

Ведем пристрелку

Для того чтобы разметить отверстия в противоположных стенах на одной линии, но на разной высоте, в комнате небольшого размера можно воспользоваться линейкой или рулеткой. Если же стены отстоят друг от друга на десятки метров, такой способ будет затруднительным. Для решения подобных задач большинство моделей комплектуются так называемой пристрелочной мишенью. Это пластмассовая пластинка с разметкой, напоминающей рисунок на мишенях для пулевой стрельбы, окружности отстоят друг от друга на определенное расстояние, чаще всего сантиметр или дюйм. Вертикальная и горизонтальная оси, образующие перекрестье прицела, градуированы в миллиметрах (или линиях и точках). Пластинка имеет отверстие для закрепления на вертикальной поверхности. С ее помощью можно разметить смешение на несколько сантиметров, не пользуясь услугам подсобника.

Лазерный уровень с пристрелочной мишенью

Самые продвинутые модели оснащаются для этой цели визиром, позволяющим сэкономить время на подвешивание мишени.

Как увеличить дальность луча

Если солнечный свет на стройплощадке слишком яркий и отметка не видна, на помощь приходит приемник лазерных лучей. Он помогает вести разметку при высокой освещенности и на больших расстояниях. Лучше всего, если он выпущен тем же заводом — изготовителем.

Существует еще один способ увеличить дальность. На объект, подлежащий разметке, навешивают отражательные пластины из металлизированного пластика. На его гладкой поверхности линии будут видны и при самой высокой освещенности.

Меры предосторожности при использовании

Несмотря на небольшие размеры и безобидный вид, лазерный нивелир, если им неправильно пользоваться, способен нанести тяжелый вред здоровью. Если луч попадет в глаз, его мощности вполне хватит для нанесения серьезной травмы вплоть до потери зрения. Следует избегать попадания луча прибора в глаза людям или домашним животным. При работе с устройством обязательно постоянно пользоваться защитными очками.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Как нужно пользоваться лазерным уровнем

Для того чтобы любая строительная работа была сделана качественно, начинать ее необходимо с выполнения замеров и произведения разметки. Ранее в качестве измерительных приборов использовались рулетки, а вместо разметки водный уровень и леска. Сегодня на их смену пришли лазерные приборы, одним из которых является лазерный уровень или нивелир. Как правильно пользоваться данным инструментом, выясним далее.

Применение устройства

Метод определения замеров «на глаз» уже давно не актуален. Уже достаточно давно рулетки и водные уровни заменяются более точными и удобными цифровыми приборами, которые называют нивелирами. Применение такого лазерного уровня для человека, занимающегося ремонтными и строительными работами, является просто необходимым.

Возможности лазерного уровня достаточно широки, так как с его помощью можно на любых поверхностях выявить дефекты. Нивелиром можно пользоваться для выравнивания уровня межкомнатных и уличных дверей при их монтаже. Лазерный уровень применяется не только для стен, но и для выравнивания пола, потолка, а также наружных конструкций.

Услышав впервые о нивелировании, человек незнающий задается вопросом, а для чего же нужен лазерный уровень? Водный уровень достаточно эффективно справляется со своей задачей, но применение лазерных нивелиров позволяет не только облегчить работу по разметке, но еще и ускорить процесс выявления дефектов.

Важно знать! Несмотря на высокую стоимость нивелиров, они способны окупать себя за довольно короткий промежуток времени, что актуально не только для строителей, но и работников таких специальностей, как ландшафтный дизайн, топография и прочие.

Подготовка к работе

Перед тем как пользоваться лазерным нивелиром, необходимо его правильно выставить в вертикальном положении. Более дорогие модели приборов имеют функцию автоматической настройки положения. Если прибор не имеет такой функции, то нужно выровнять его положение при помощи специального штатива, в котором каждая ножка имеет возможность регулироваться. В самом устройстве имеются воздушные пузырьки, на которые и необходимо ориентироваться при выставлении нивелира. Только после этого следует включать устройство.

Если же прибор оснащен автоматической регулировкой, то отклонения до 5 градусов компенсируются самостоятельно. Такие приборы следует включать еще до того, как осуществляется выравнивание нивелира. Пока ведется выравнивание, прибор издает соответствующий звуковой сигнал или мигает. Как только он примет максимально ровное положение, то сигнал исчезнет или луч будет перестанет мигать.

Важно знать! В некоторых моделях процесс выравнивания сопровождается изменением цвета свечения светодиода с зеленого на красный или наоборот.

Если прибор не может автоматически откорректировать угол отклонения, то необходимо прибегнуть к ручной регулировке ножек штатива. Только после того, как нивелир будет правильно выставлен, можно приступать к проведению работ.

Как проверить лазерный уровень на точность

Прежде чем приступать к выполнению разметки, требуется проверить прибор на точность. Инструкция к каждому прибору предусматривает его допустимую погрешность. Обычно информация о погрешности указана в таких единицах измерения, как миллиметр/метр. Чем меньше значение погрешности, тем лучше. Но при этом важно также отметить, что чем меньше погрешность, тем дороже прибор. Убедиться в допустимой величине погрешности необходимо еще при покупке.

Проверка осуществляется путем нанесения двух отметок на разных стенах. Первая отметка ставится на стене, которая находится рядом с аппаратом, а вторая на расстоянии 4-5 метров. Поставив отметки на ближней и дальней стенке, следует перенести нивелир к удаленной стенке ко второй точке. Совместив луч лазера со второй отметкой, следует направитьего его на первую и посмотреть, совпадает ли разметка. Если не совпадает, то имеется погрешность. Допустимая погрешность не устраняется, а вот если значение несовпадения выше нормы, то следует настроить прибор или попросить у продавца другой. Для этого они оснащаются специальным регулировочным винтом. На видео представлен принцип проверки погрешности, а также особенности настройки прибора.

Как пользоваться лазерным уровнем

Работать с лазерным уровнем не составит особых трудностей. Новички могут задаться вопросом, как работать прибором, но на самом деле все достаточно просто. Чтобы сориентироваться, как работать прибором, нет необходимости читать инструкцию. Если есть возможность, то лучше спросить у знающего мастера, если же нет, тогда можно разобраться самостоятельно.

Для того чтобы выяснить, как используется лазерный уровень, требуется рассмотреть его работу на конкретных примерах.

  1. Применение при укладке кафеля. Для работы по укладке плитки на стену нивелир необходимо включить в режим крестовой проекции, то есть для разметки по вертикали и горизонтали. Ориентируясь на разметку в виде креста, следует осуществлять работу по укладке кафеля на стену. Аналогичным образом выполняется работа по укладке кафеля на пол.
  2. Поклейка обоев. Очень часто работающим людям при поклейке обоев сложно ориентировать на вертикальную ровность первой полосы. Такие приспособления, как нивелиры, существенно облегчающие работу, помогут и в данном вопросе. Для этого прибор следует включить в режиме вертикальной разметки, после чего приступать к ровной поклейке обоев. Если же обои уже поклеены, то нивелиром можно проверить качество проделанных работ, после чего предъявить претензии к работникам.
  3. Установить мебель и бытовую технику. Очень часто возникает необходимость установить настенную мебель. Чтобы настенный шкаф или полочки имели ровное положение, мастер обычно использует пузырьковый уровень. При этом достаточно сложно в одной руке держать уровень, а в другой карандаш, а кроме этого следует ориентироваться с высотой расположения мебели. Все эти проблемы автоматически исключает применение лазерного уровня. Спроектировав луч лазера в нужном направлении на стену, можно не только ровно расположить полочки, но и облегчить себе работу.
  4. Установка перегородки. В вопросе о том, как установить перегородку, лазерный уровень является лучшим помощником. Определившись с местом, где нужно установить перегородку, следует нивелир выставить параллельно стене, полу и пололку. Ориентируясь на красный, или зеленый луч нивелира, следует прочертить линию карандашом или же сразу монтировать направляющие для крепления гипсокартонных листов.

И это только минимальный список работ, в выполнении которых поможет лазерный уровень. При их проведении важно определить, какая позиция лазерного уровня считается правильной. Настройка лазерного уровня предусматривает удаление всех предметов и вещей, которые создадут помехи для отражения луча на проецируемой поверхности. При установке инструмента нужно знать, какой дальностью обладает прибор. Увеличение расстояния снижает точность, а уменьшение наоборот, ее повышает.

В завершении следует отметить, что при работе с нивелиром самое главное – это не смотреть на место создания луча. Лазерный луч настолько сильный, что способен негативно повлиять на зрение. Прежде всего, следует не допускать, чтобы на луч смотрели дети, так как достаточно нескольких секунд, чтобы возникли проблемы со зрением. Мастеру, работающему с нивелиром, рекомендуется соблюдать эти рекомендации.

klub-masterov.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
