Как вяжут арматуру для фундамента видео: Как вязать стеклопластиковую арматуру для фундамента: видео, фото

Как вязать стеклопластиковую арматуру для фундамента: видео, фото

Популярность вопроса о том, как наиболее правильно вязать стеклопластиковую арматуру для укрепления фундамента и других конструкций из бетона, обусловлена тем, что этот материал все активнее начинает использоваться как в капитальном, так и в частном строительстве. Многих из тех, кто собирается применять этот инновационный материал, также интересует вопрос и о том, насколько эффективно его использование для армирования стен строений, возводимых из блочных строительных элементов.

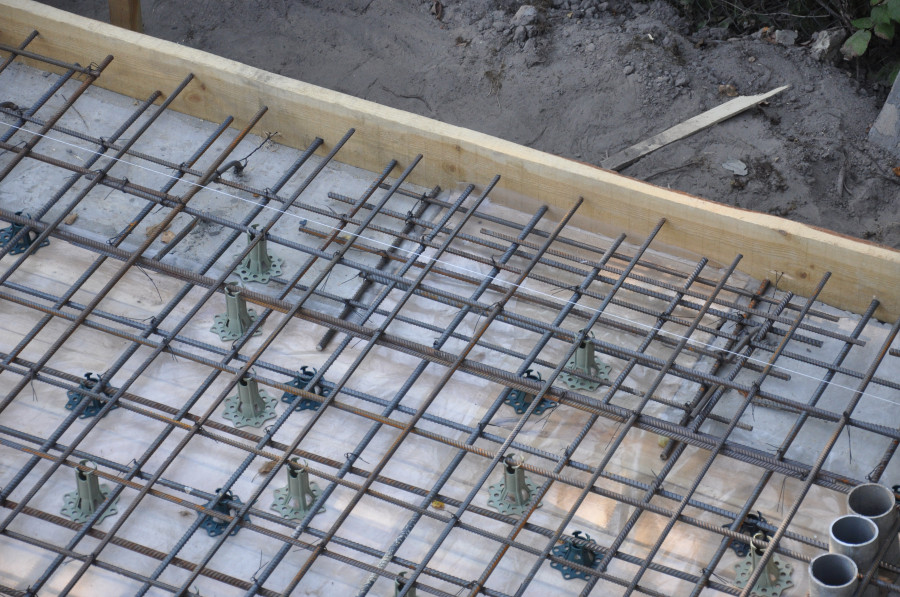

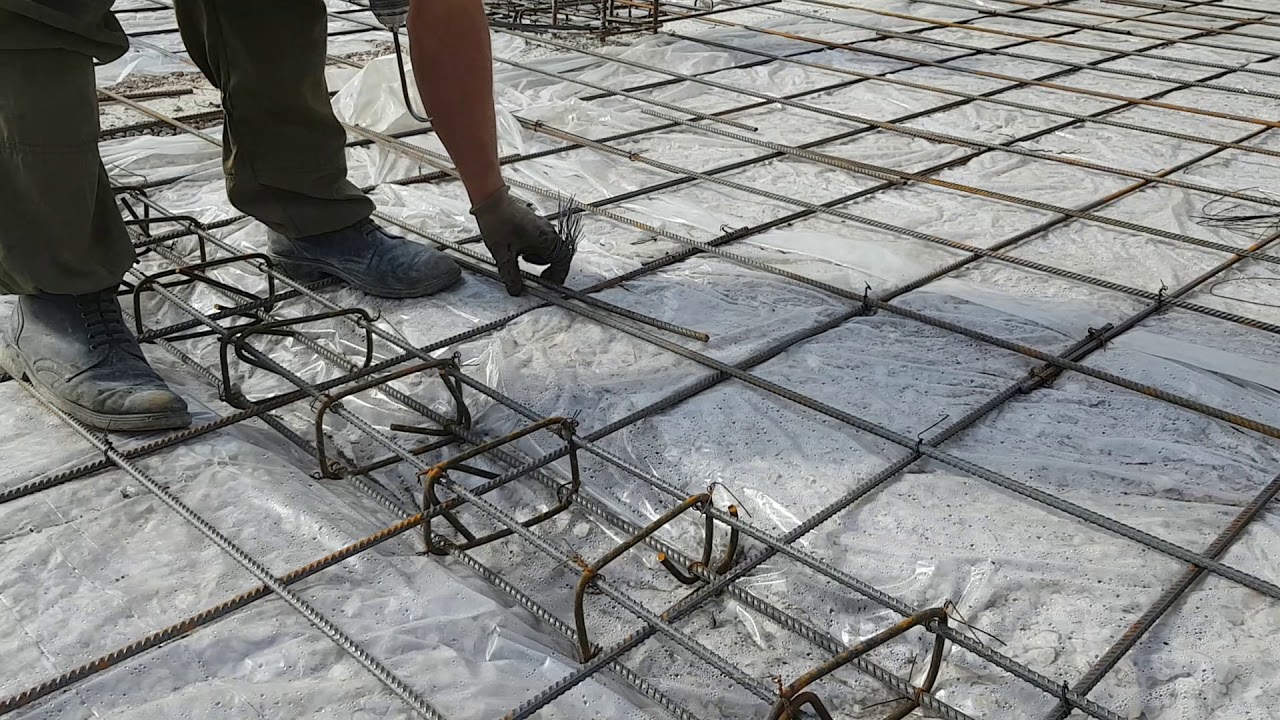

Армирующий каркас плитного фундамента – одна из сфер использования стеклопластиковой арматуры

История появления стеклопластиковой арматуры в строительстве

Стеклопластиковая арматура на самом деле не является новинкой на строительном рынке, она была разработана и начала производиться еще в 60-е годы прошлого столетия. Однако ее высокая стоимость на момент начала производства способствовала тому, что ее использовали для армирования только тех конструкций, в которых стальные укрепляющие элементы подвергались активной коррозии: бетонных конструкций, эксплуатирующихся в суровых климатических условиях, опор мостов и др.

Стеклопластиковая арматура будет лучшим решением при строительстве бетонных сооружений, контактирующих с морской водой

Активное развитие химической промышленности привело к тому, что со временем себестоимость производства стеклопластиковой арматуры значительно снизилась, что и позволило начать применять ее более активно. Широкому использованию данного материала способствовал и тот факт, что в 2012 году был утвержден государственный стандарт (31938-2012), согласно которому определяются требования не только к производству, но также к методам испытаний стеклопластиковой арматуры.

Согласно требованиям вышеуказанного нормативного документа, арматура из стеклопластиковых материалов может выпускаться в интервале диаметров от 4 до 32 мм. Но наибольшее применение, особенно в малоэтажном строительстве, приобрели изделия, диаметр которых составляет 6, 8 и 10 мм. В отличие от аналогичных изделий из стали, стеклопластиковая арматура отпускается заказчику не в виде отдельных прутков, а намотанной в бухты.

Арматура СП: удобная, лёгкая, устойчивая и упругая

В нормативном документе кроме технических характеристик стеклопластиковой арматуры оговорены требования к состоянию ее внешней поверхности. Согласно этим требованиям, на поверхности таких изделий не допускается наличие сколов, расслаиваний, вмятин и других дефектов.

Характеристики материала

Арматура, изготавливаемая из композитных материалов, в зависимости от используемого для ее изготовления непрерывного армирующего наполнителя, подразделяется на несколько категорий:

• стеклокомпозитная, которая обозначается аббревиатурой АСК;
• углекомпозитная, обозначаемая АУК;
• комбинированная или АКК;
• и ряд других категорий.

Физико-механические параметры полимерной арматуры различных видов

Выбирая композитную арматуру для укрепления фундамента или стен возводимых строительных конструкций, следует учитывать ее основные характеристики:

• предельная температура, при которой эта арматура может эффективно эксплуатироваться;
• предел прочности изделия, измеряемый при растяжении; данный параметр рассчитывается как отношение прилагаемой силы к площади поперечного сечения арматурного прутка, для изделий категории АСК он должен быть не меньше 800 МПа, а для арматуры АУК — не менее 1400 МПа;
• модуль упругости при растяжении; у углекомпозитной арматуры данный показатель превышает аналогичную характеристику стеклопластиковых изделий более чем в 2,5 раза;
• предел прочности изделия, измеряемый при его сжатии; для всех типов композитной арматуры данный показатель должен составлять не менее 300 МПа;
• предел прочности арматуры, измеряемый при поперечном срезе; для различных типов композитной арматуры данный показатель должен составлять: для арматуры АСК — 150 МПа и более; для АУК — более 350 МПа.

Арматура из металла или композитных материалов?

Принимая решение, какую арматуру использовать для укрепления фундамента или стен здания, следует сравнить характеристики традиционных изделий из металла и стеклопластика. По сравнению с металлическими, стеклопластиковая арматура обладает следующими преимуществами:

• исключительная устойчивость к коррозии: фундаменту, для укрепления которого использована композитная арматура, не страшно взаимодействие с кислотными, солеными и щелочными средами;
• обладая низкой теплопроводностью, стеклопластиковая арматура не создает мостиков холода, что является особенно актуальным качеством для эксплуатации зданий в климатических условиях нашей страны;
• материалы, применяемые для изготовления стеклопластиковой арматуры, являются диэлектриками, поэтому фундаменты и стены, для укрепления которых она использована, обладают абсолютной прозрачностью для радио и электромагнитных волн;
• вес композитной арматуры значительно ниже, чем масса изделий, изготовленных из металла;
  прочность армирующих прутков из стеклопластика практически в 2–3 раза выше, чем у арматуры, изготовленной из металла;
• по причине того, что композитная арматура поставляется заказчику в бухтах по 100–150 метров, при укреплении фундамента с ее использованием можно минимизировать количество стыковочных соединений, которые, как известно, являются наиболее слабыми местами в любой бетонной конструкции;
• приобретение композитной арматуры более экономически выгодно за счет того, что вы можете купить ровно такой объем, который вам необходим для укрепления фундамента или стен своего строения, не ориентируясь на фиксированную длину прутков, как в случае с изделиями из металла;
• коэффициент теплового расширения композитных материалов почти идентичен с аналогичным параметром бетона, поэтому в конструкциях, для армирования которых они используются, практически не возникает трещин.

Если сравнивать по стоимости, то затраты на использование металлических и стеклопластиковых изделий практически одинаковые.

Сравнение металлической и стеклопластиковой арматуры (нажмите для увеличения)

Самым значимым недостатком арматуры, изготовленной из стеклопластика, является достаточно низкий показатель ее прочности на излом, что ограничивает ее применение для укрепления сильно нагруженных бетонных конструкций.

Особенности использования композитной арматуры

Арматуру, которая изготовлена из композитных материалов, преимущественно используют для укрепления ленточных или плитных фундаментов в малоэтажном строительстве. Объясняется это тем, что данная арматура по причине своего относительно недавнего появления на отечественном строительном рынке еще мало изучена и не протестирована длительной практикой своего использования.

Прежде чем приступить к монтажу арматурного каркаса, необходимо подготовить опалубку для заливки будущего фундамента. Такая процедура выполняется по стандартной схеме, как и в случае использования металлической арматуры. Для армирования ленточных фундаментов небольших строений преимущественно используют композитные прутки диаметром 8 мм, что соответствует 12-ти миллиметровым изделиям из металла. В первую очередь из таких прутков вяжут сетки, из которых затем монтируют армирующий каркас.

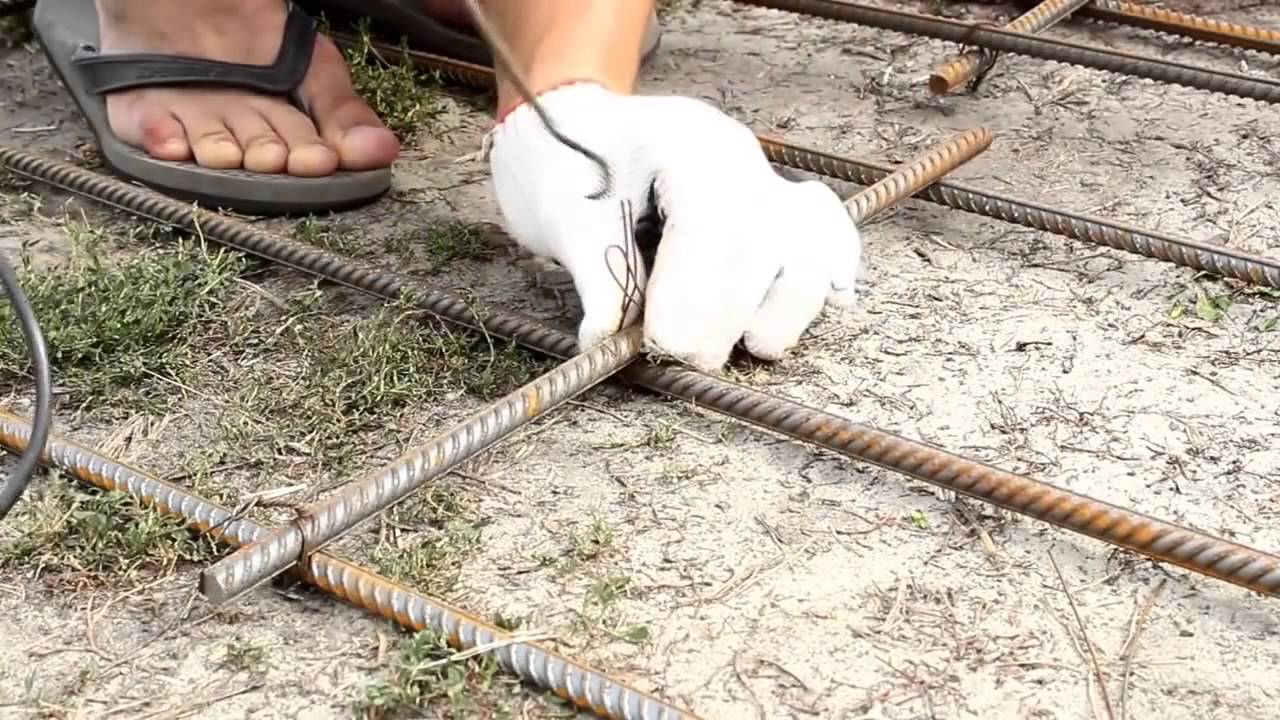

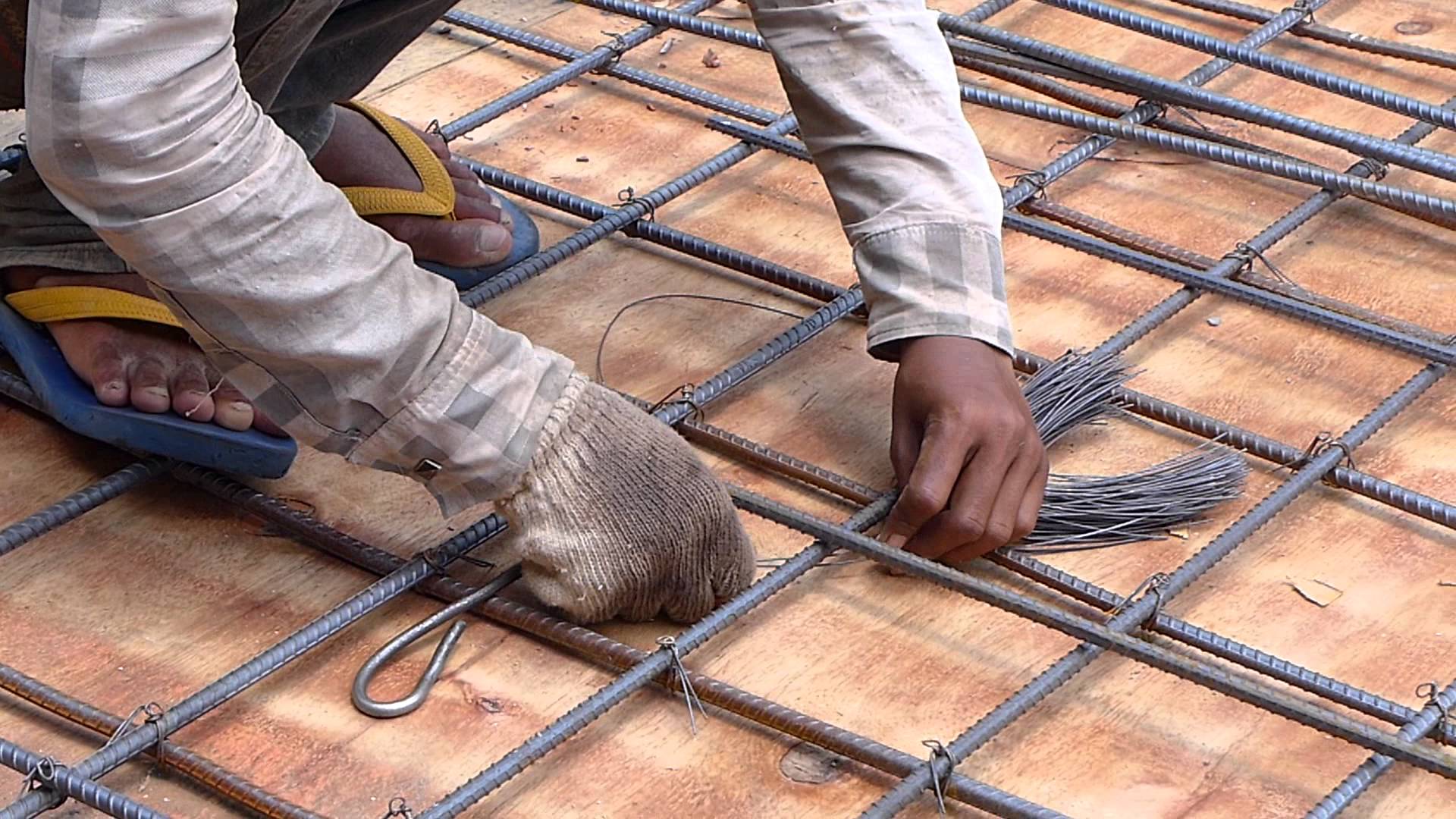

Скрепление арматурной сетки с помощью вязальной проволоки

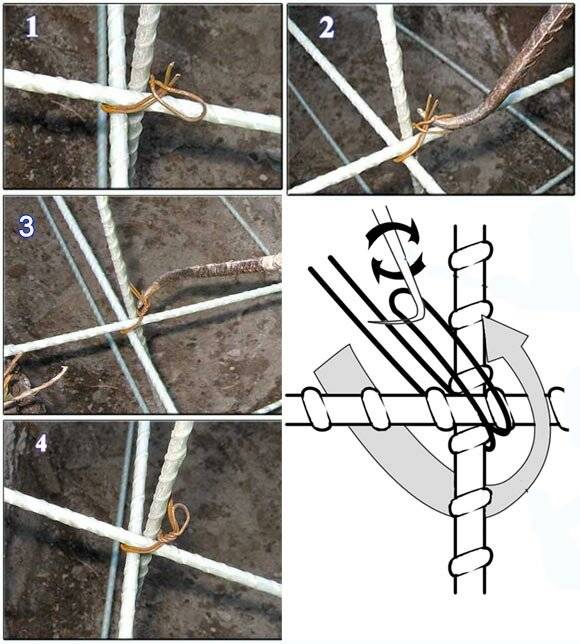

При использовании прутков из композитных материалов важно знать, как вязать стеклопластиковую арматуру так, чтобы из нее получился надежный каркас, который эффективно укрепит бетонную конструкцию. Элементами, которые позволят надежно и правильно связать такую конструкцию, могут быть пластиковые хомуты или обычная вязальная проволока. Выбор того или иного варианта зависит только от личных предпочтений и наличия под рукой тех или иных приспособлений.

Как изготовить надежный каркас для фундамента

Для того чтобы правильно изготовить основу для ленточного фундамента, для которого будет использоваться стеклопластиковая арматура, можно просмотреть обучающее видео и воспользоваться несложными рекомендациями. Итак, алгоритм изготовления такого каркаса выглядит следующим образом.

• Прежде чем вязать арматуру, необходимо составить чертеж своего будущего каркаса и нарезать все элементы для его изготовления по точным размерам.
• Поперечные прутья нижнего слоя арматурного каркаса позиционируют при помощи специальных фиксаторов. Устанавливать такие элементы можно как до начала сборки арматурного каркаса, предварительно вымерив размер его ячеек, так и после его готовности.
• Размер ячеек зависит в первую очередь от размеров ленточного фундамента, который вы собираетесь укреплять. Такой размер может варьироваться в достаточно широких пределах: 15–30 см.
• Продольные прутья арматурного скелета перед тем, как вязать, лучше предварительно разложить на земле и сделать на них отметки маркером в тех местах, где к ним будут фиксироваться поперечные элементы. Начав вязать арматуру, следует следить за тем, чтобы элементы фиксировались друг с другом строго под прямым углом.
• Поперечные перемычки нужно вязать с продольными элементами каркаса с их нижней стороны. Чтобы армирующий скелет и, соответственно, будущий фундамент получился надежным и устойчивым, пластиковые хомуты или вязальную проволоку в местах соединений следует вязать потуже.
• Изначально изготавливаются горизонтальные слои армирующего каркаса, только потом следует вязать их между собой вертикальными перемычками. Фиксировать вертикальные перемычки также необходимо с внутренней стороны ячеек каркаса, это позволит вам получить в итоге надежную и устойчивую конструкцию, которая не разъедется в процессе заливки бетона и будет отлично выполнять свои армирующие функции.

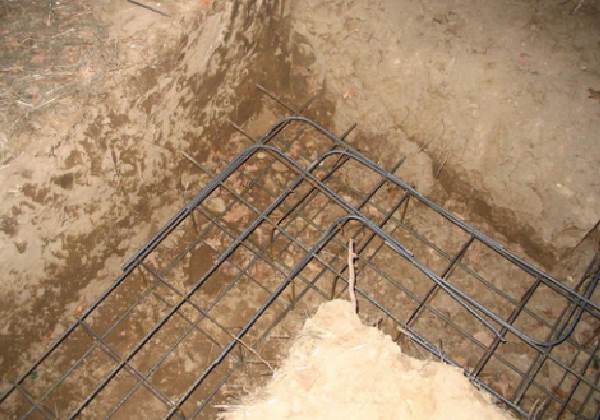

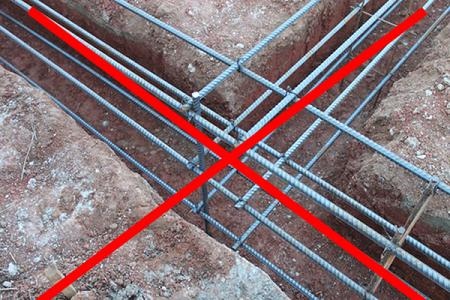

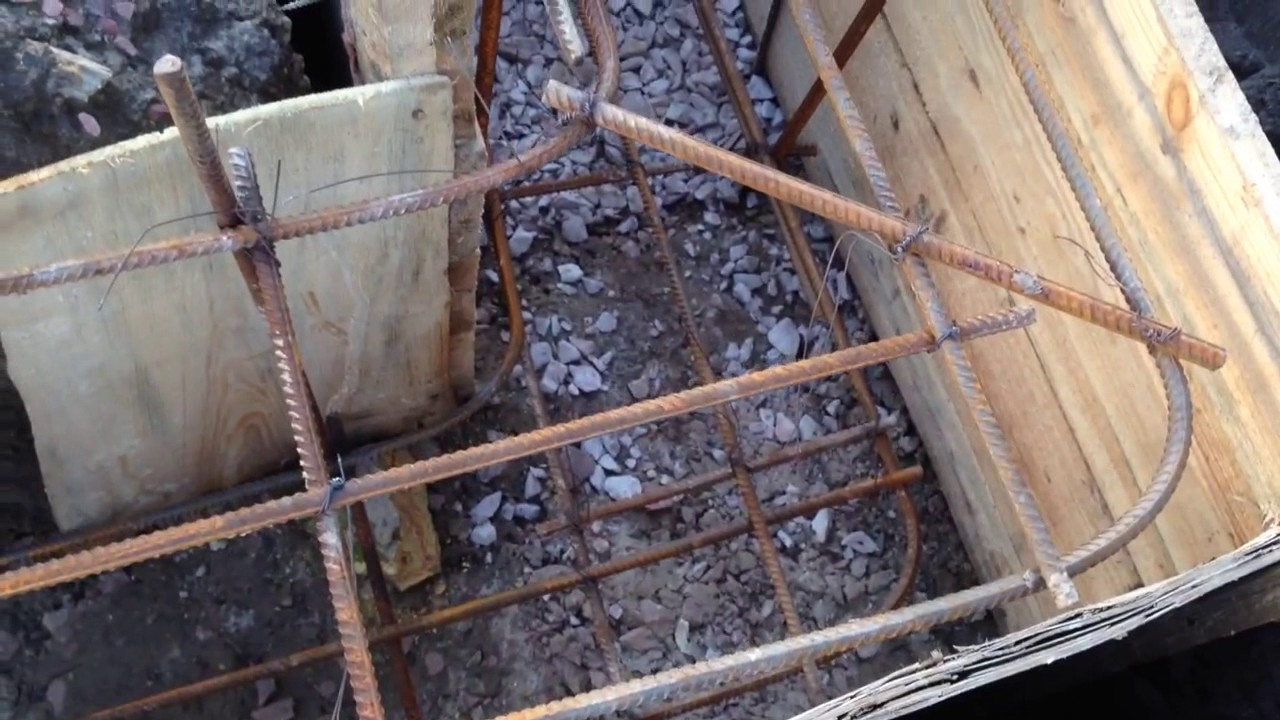

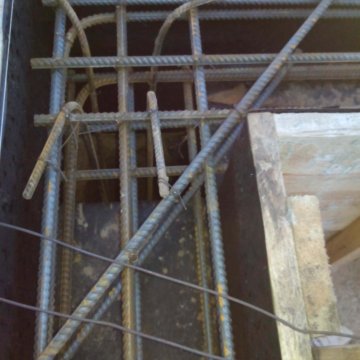

• Углы — это особое место армирующей конструкции, и им необходимо уделить отдельное внимание. Стеклопластиковую арматуру не рекомендуется самостоятельно гнуть под воздействием нагрева, что может самым негативным образом сказаться на ее прочностных характеристиках. Поэтому угловые элементы арматурного скелета лучше вязать из уже гнутых прутков, которые сегодня можно приобрести, либо аккуратно выполнять изгиб без теплового воздействия.
• После того, как арматурная конструкция будет полностью готова, ее необходимо аккуратно поместить во внутреннюю часть уже подготовленной опалубки.

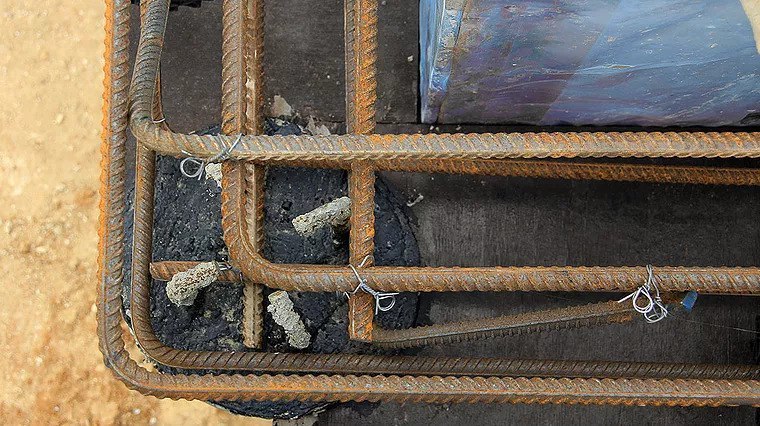

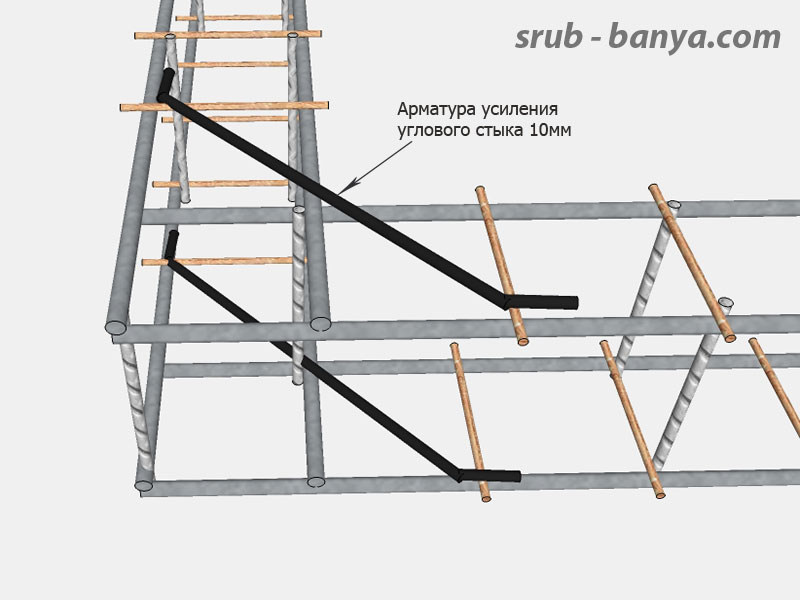

Схема армирования углов ленточного фундамента

Схема армирования примыканий ленточного фундамента

Если вязать элементы арматурного каркаса при помощи проволоки, то для облегчения своего труда можно изготовить вязальный крючок, для чего удобно использовать старую отвертку. Как сделать такой крючок и вязать с его помощью арматурный каркас, так же можно ознакомиться по соответствующему видео.

Изготовление армирующего каркаса из прутков, которые сделаны из стеклопластика, — несложный процесс, о чем можно судить даже по обучающему видео, где подробно показано, как его вязать. Для работы с таким материалом, как стеклопластик, вам не потребуются специальные инструменты и сложное оборудование, его легко резать и вязать, он обладает более легким весом, чем арматура, изготовленная из металла.

В любом случае, выбирая такой материал для укрепления фундамента или стен своего дома или строения любого другого назначения, следует иметь в виду, что вы поступаете на свой страх и риск, так как стеклопластиковая арматура появилась недавно на отечественном строительном рынке, и ее характеристики еще не до конца подтверждены длительностью применения на практике.

Как связать арматуру для ленточного фундамента видео

Вязка арматуры под ленточный фундамент

Вязка арматуры под ленточный фундамент должна производиться с безусловным выполнением действующих нормативных актов и государственных стандартов.

Перед началом работ нужно сделать расчеты армирующего пояса. В зависимости от архитектурных особенностей здания и физических характеристик грунтов подбирается диаметр строительной арматуры и количество горизонтальных линий.

Каждый застройщик должен изучить советы, как правильно вязать арматуру для ленточного фундамента, в противном случае значительно понизятся несущие характеристики фундамента, а это может стать причиной появления трещин.

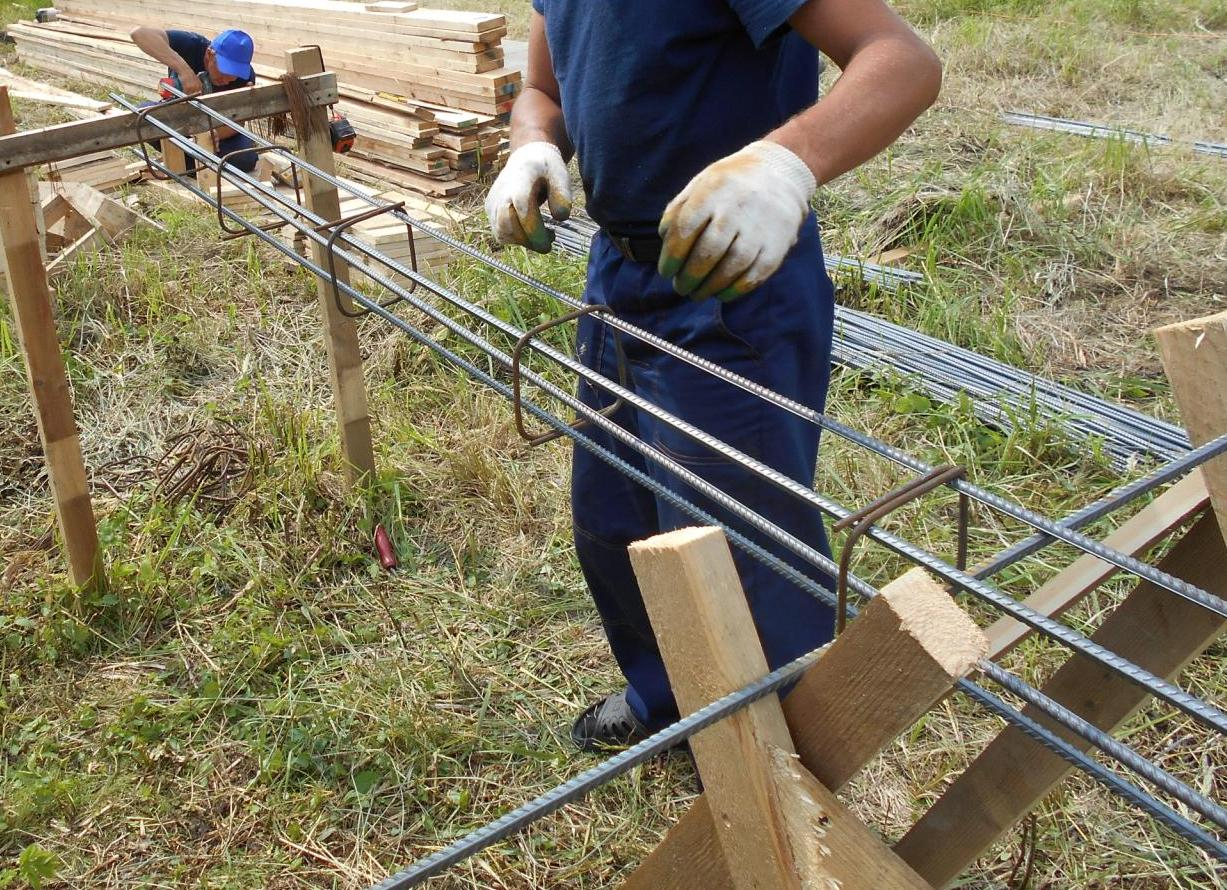

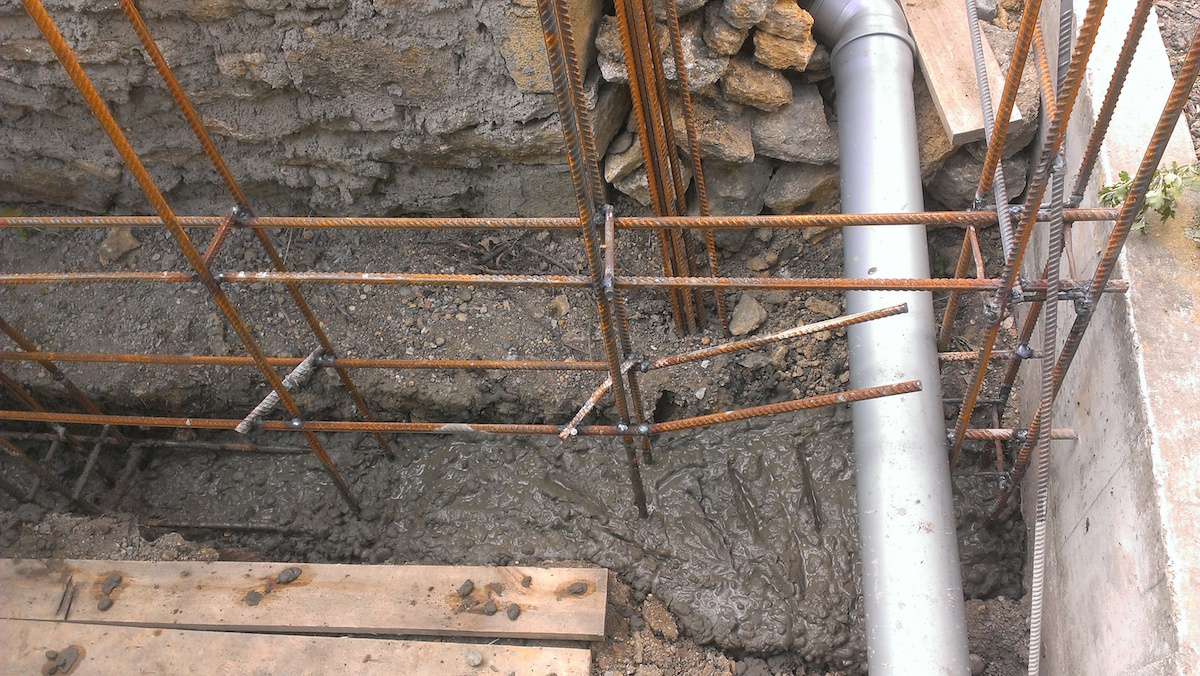

Работы можно выполнять как непосредственно в траншее, так и на специально оборудованной площадке. Оба способа имеют свои преимущества и недостатки.

Профессиональные строители рекомендуют для небольших ленточных фундаментов прутки вязать на площадке, а потом готовые конструкции опускать на место.

Для больших по размерам фундаментов как вязать арматуру для ленточного фундамента видео показывает прямо в траншее.

Еще оно важное условие – конструкция не должна прогибаться под собственным весом. Для этого вязка арматуры под ленточный фундамент предусматривает использование вертикальных элементов.

Расстояние между ними зависит от толщины прутков, но в среднем составляет 40–50 см.

Перед заливкой бетона нужно повторно проверить правильность выполнения работ и установить зазоры меду металлическим элементами и опалубкой не менее пяти сантиметров. Опалубка для фундамента своими руками изготавливается с учетом этих требований.

Как правильно вязать арматуру для ленточного фундамента

Поставить качественный ленточный фундамент своими руками можно лишь соблюдая существующие требования, без специальных строительных навыков заниматься такими работами не рекомендуется.

В большинстве случаев для вязки используется металлическая проволока Ø 0,5 мм, но современные технологии позволяют использовать и другие методы фиксации.

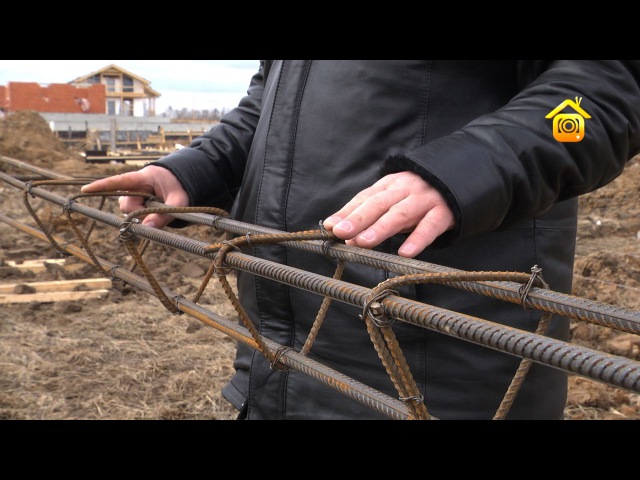

Как связать арматуру для ленточного фундамента видео показывает метод с использованием пластиковых хомутов.

Эти крепления имеют свои отрицательные и положительные стороны. Главный недостаток – относительно большая стоимость.

Кроме того, вязка арматуры под ленточный фундамент при помощи хомутов не всегда обеспечивает требуемую надежность прилегания прутков, они могут немного сдвигаться.

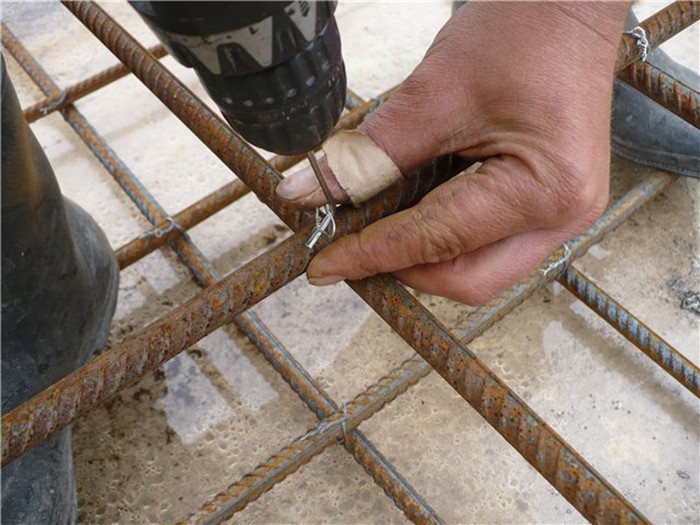

Работы проще делать вручную, применение электрических дрелей нецелесообразно по нескольким причинам: Это довольно тяжелый инструмент, рука намного быстрее устает.

Очень сложно выдерживать усилия стягивания в необходимых параметрах, проволока часто рвется или узел остается недостаточно стянутым.

Электрический кабель питания мешает работать, запутывается в прутках. Кроме того, возрастают риски поражения рабочих током.

Лучше изучить несколько способов, как правильно вязать арматуру для ленточного фундамента при помощи обыкновенного металлического крючка.

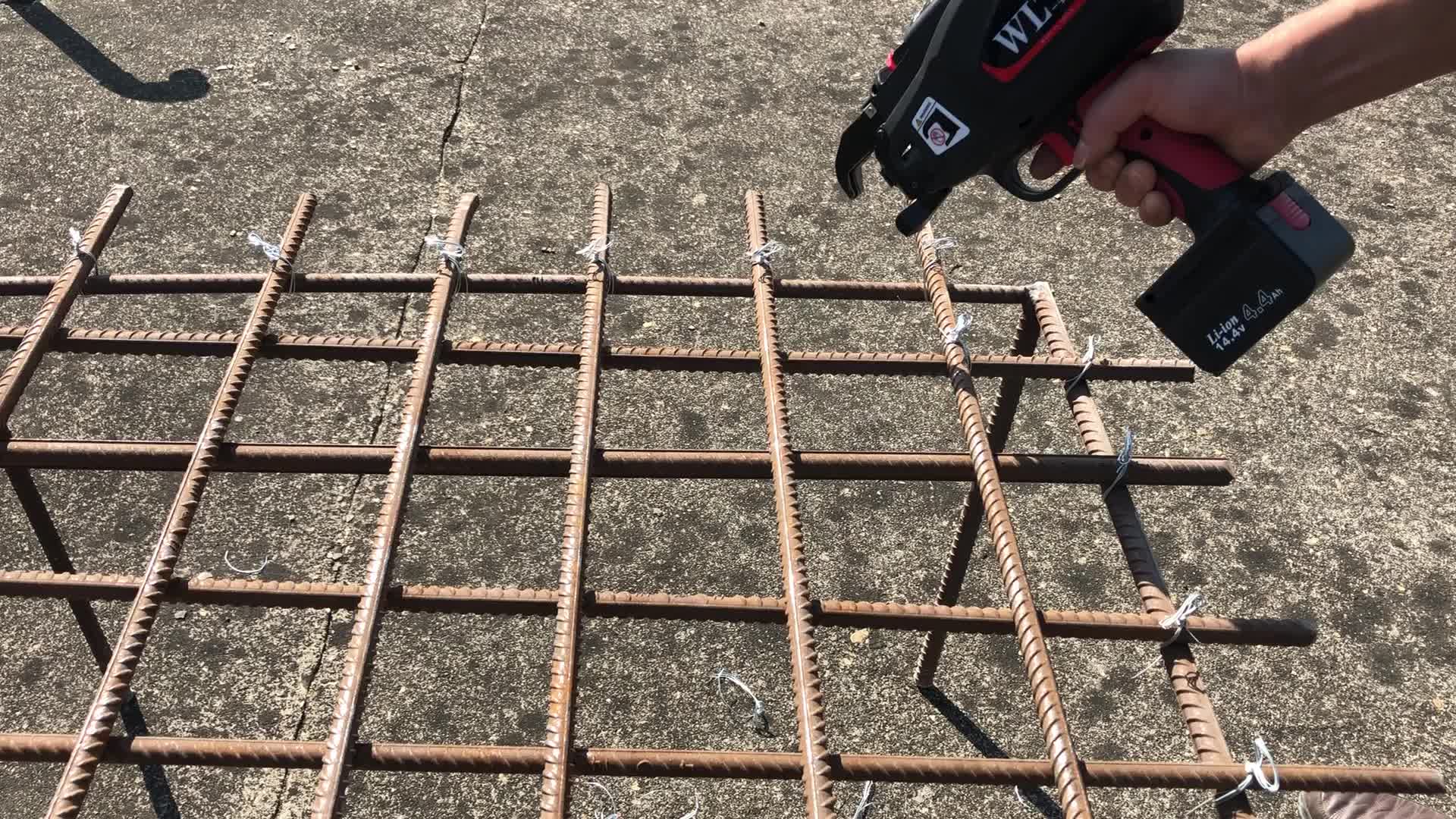

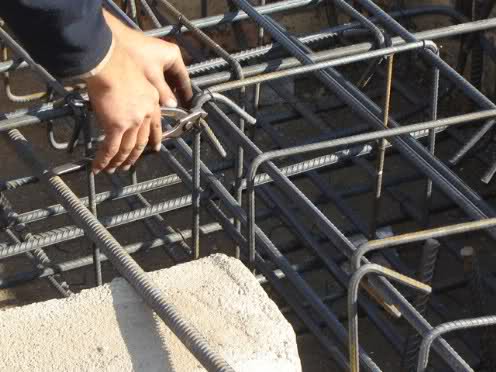

В последнее время в продаже появились специальные пистолеты для вязки, профессиональные строители не советуют приобретать эту технику.

Во-первых, качественный товар стоит больших денег, а китайские поделки больше одного фундамента не выдерживают.

Во-вторых, нет никакой экономии времени. Опытный вязальщик по производительности в два раза опережает пистолеты, а начинающий строитель уже через час работы догонит самые «навороченные» пистолеты.

И, в-третьих, вес приспособления намного превышает вес обыкновенной вязальной проволоки – руки устают значительно быстрее.

Как выбрать схему армирующего пояса

Очень важный вопрос, каждый тип фундамента имеет свои отличия. Но можно дать несколько универсальных советов на все случаи.

• Горизонтальных рядов должно быть минимум два: внизу и вверху ленты. Они буду воспринимать усилия на излом, возникающие вследствие неравномерной усадки или вспучивания грунтов во время замерзания/размерзания.
• Перед тем как вязать арматуру для ленточного фундамента, нужно подготовить изогнутые под прямым углом отрезки. Они используются в углах и местах нахлеста ленты и могут применяться в качестве вертикальных стоек для придания жесткости.
• Есть несколько способов накладки узлов, перед началом работ следует потренироваться и выбрать для себя самый оптимальный вариант. По качеству и надежности они полностью равнозначны, а отличия технологии дают возможность выбирать самый продуктивный с учетом индивидуальных способностей и предпочтений.

Правильно составленная схема армирования позволит сэкономить дорогостоящий металл и одновременно значительно увеличит длительность и безопасность эксплуатации здания.

Интересные статьи в помощь

Два способа вязки арматуры

В процессе использования, фундамент постройки подвергается регулярным нагрузкам. На него влияет вес постройки, движение грунтов, морозное пучение. Все эти силы способны стать причиной разрушения нулевого уровня и даже стен дома. Потому, к его укреплению стоит подходить правильно – постройка должна быть надежной и служить длительное время.

Наиболее популярный вид фундамента – ленточный. Он предоставляет собой закрытый контур в виде железобетонной ленты, лежащей под несущими стенами постройки. Ленточный фундамент распределяет вес по всему периметру постройки, что придает ей прочность, защищает от сил пучения, перекосов и снижает проседание дома.

Такой фундамент позволяет возводить на нем любые постройки – от домов из дерева до монолитных бетонных сооружений.

К укреплению фундамента следует подходить правильно – постройка должна быть надежной и служить длительное время.

Кроме того, он требует немного стройматериалов, а объем работ намного меньше, чем у других типов. Это существенно снижает стоимость ленты и делает ее такой популярной.

Укрепление ленты

В ленточном фундаменте нагрузка на сжатие припадает на бетон, а на растяжение – на арматуру. Поэтому правильное армирование так важно. Средняя его часть практически не нагружается, потому армировать ее нет смысла. Узлы арматуры необходимо распределить между верхней и нижней поверхностью каркаса.

Необходимые инструменты и материалы

Для правильного связывания арматуры, вам потребуется следующее:

Арматура

При выборе арматуры, обратите внимание на обозначения на ней. Концы красят следующим образом:

• класс A-IV – красная краска;
• класс A-V – красная и зеленая;
• класс A-VI метят красным и синим цветом.

Кроме того, вы увидите буквы, которые означают класс материала:

• «К» — высокое сопротивление коррозии;
• «С» — арматура свариваемая;
• «СК» — свариваемая, повышенное сопротивление коррозии.

Не рекомендуется использовать прутья без маркировки в ленточных фундаментах. Также не стоит покупать слишком дешевый материал, ведь незакаленная арматура может стать причиной появления трещин в конструкции. В итоге может получиться трещина через весь дом, которая с каждым годом будет увеличиваться.

Проволока

Проволока для вязки должна быть мягкой, иначе руки будут быстро уставать. Большинство специалистов рекомендует использовать проволоку диаметром около 1 мм. Если она плохо гнется, то бросьте ее в костер на 30 минут и дайте остыть, она станет куда удобней.

В ленточном фундаменте нагрузка на сжатие выпадает на бетон, а на растяжение – на арматуру. Поэтому правильное армирование очень важно.

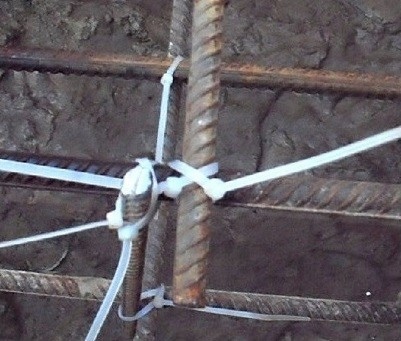

Некоторые мастера уже используют пластиковые хомуты для связывания, но большинство не доверяет такому хрупкому материалу. С другой стороны, радуют скорость работ и цена материала.

Инструмент

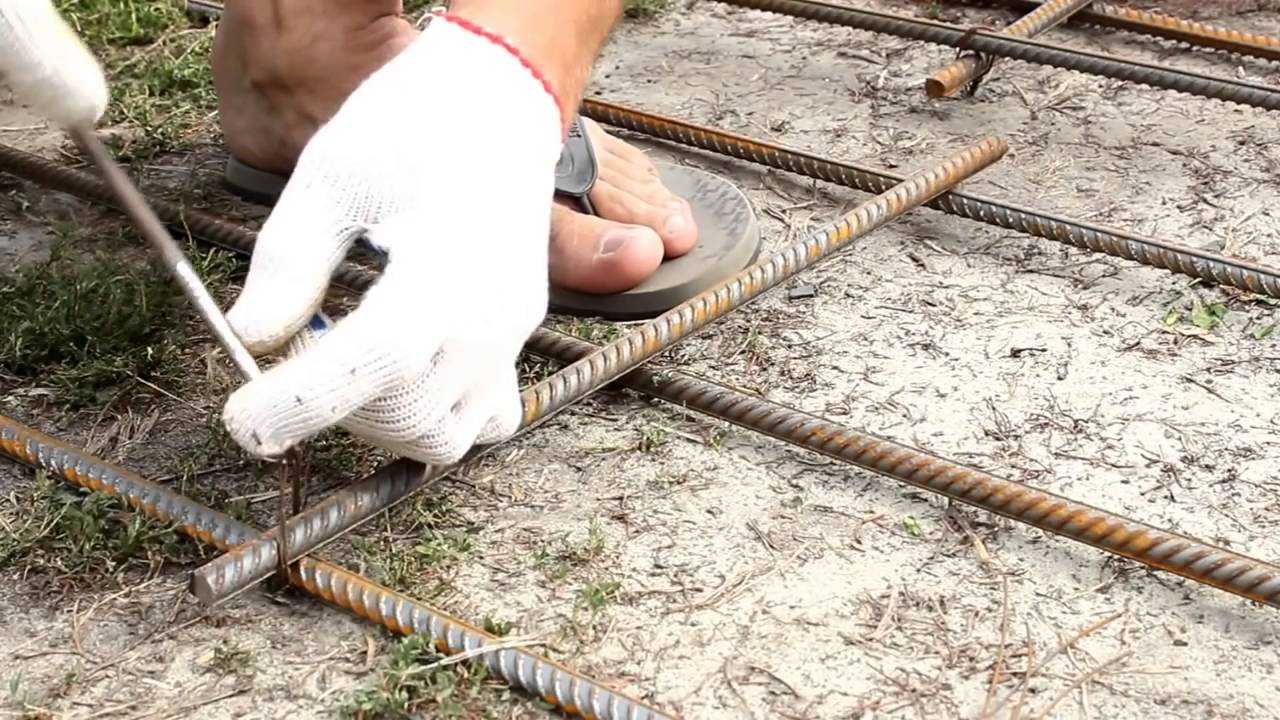

Оптимальный вариант – самодельный крючок. Чтобы его сделать, необходимо образовать крюк из сварочного электрода и приспособить к нему ручку (кусок шланга, как вариант). Крючки для вязки продаются в строительных магазинах. Если финансы позволяют, а работы много, то можно использовать специальный пистолет. Работа с ним существенно ускорит и облегчит процесс. В крайнем случае, можно использовать обычные плоскогубцы.

Подготовка к работе

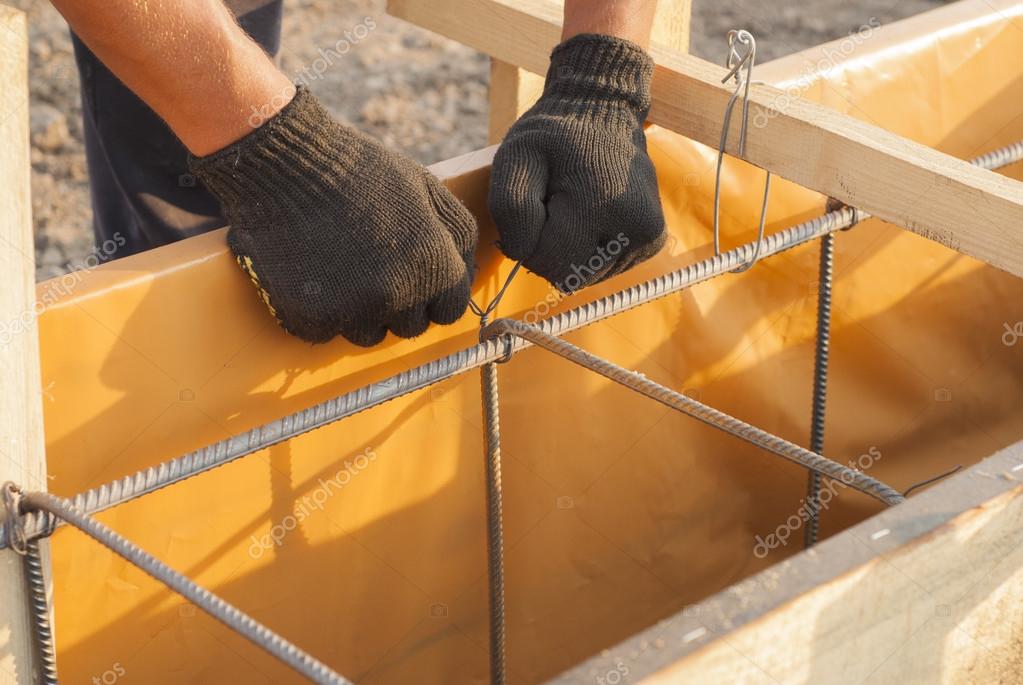

Перед началом вязки, нужно заранее приготовить короба. Они будут квадратной формы, длина сторон в сечении – до 400 мм. Длина – 3 м. Вяжутся такие коробы вне траншеи, потому просчитать их количество необходимо заранее. Осталось нарезать проволоку кусками длиной около 30 см, подготовить инструмент. Специалисты не рекомендуют делать это в одиночку, лучше позвать двух помощников. Теперь можно приступать к вязке.

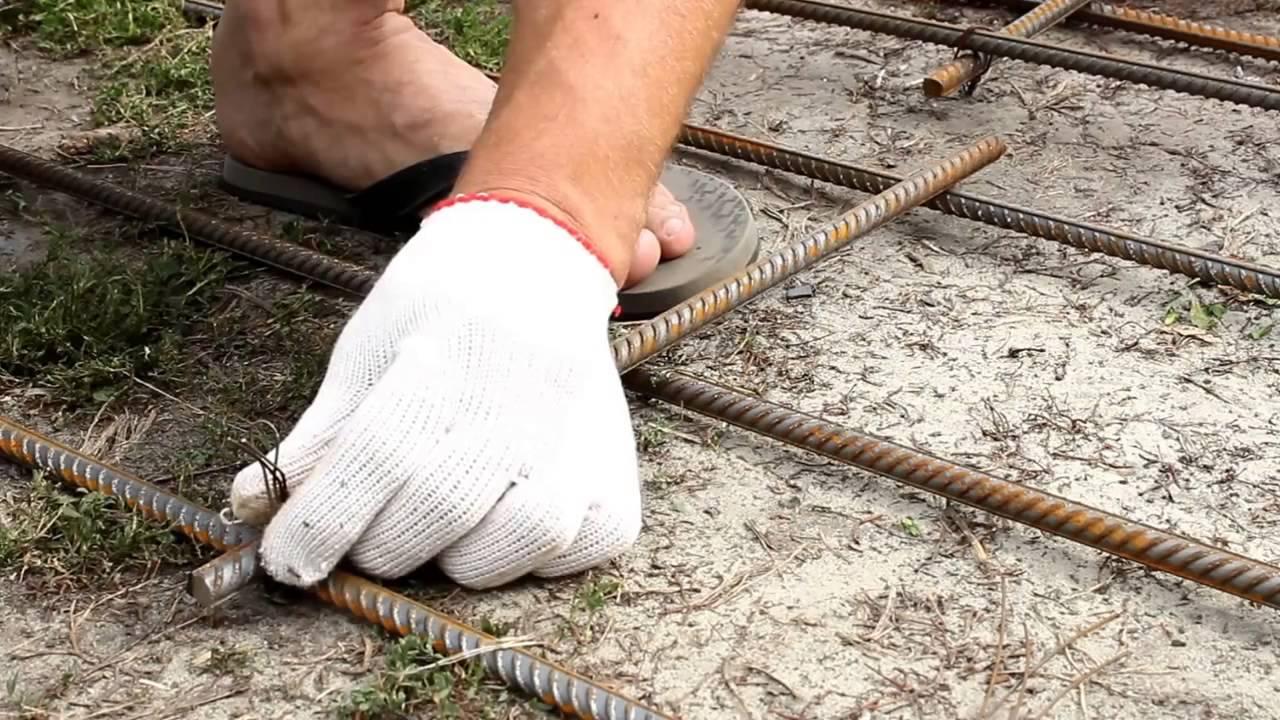

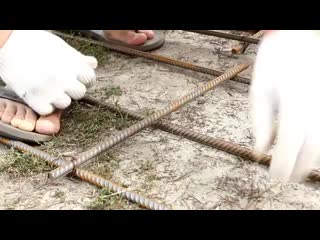

Как правильно связать прутья?

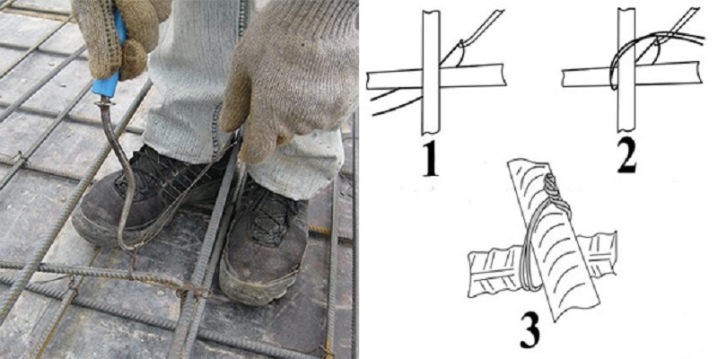

Существует множество схем вязки прутьев крючком, в этой статье вы ознакомитесь с наиболее популярными из них.

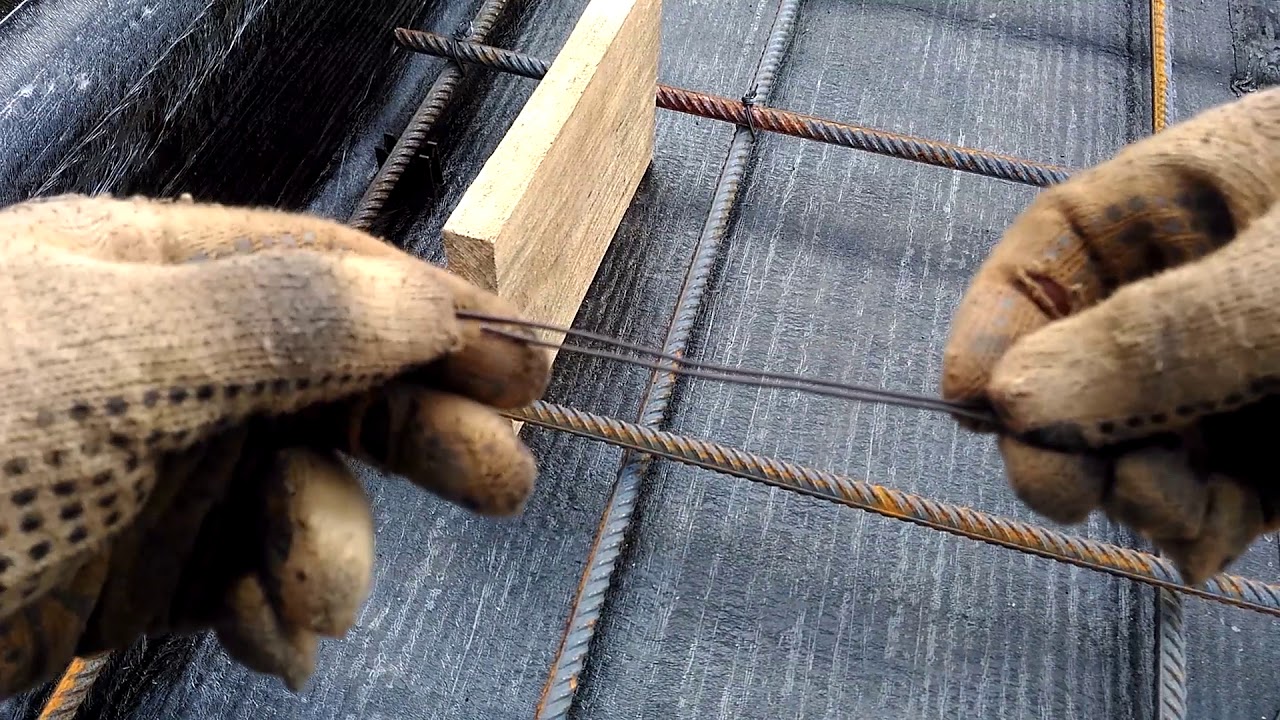

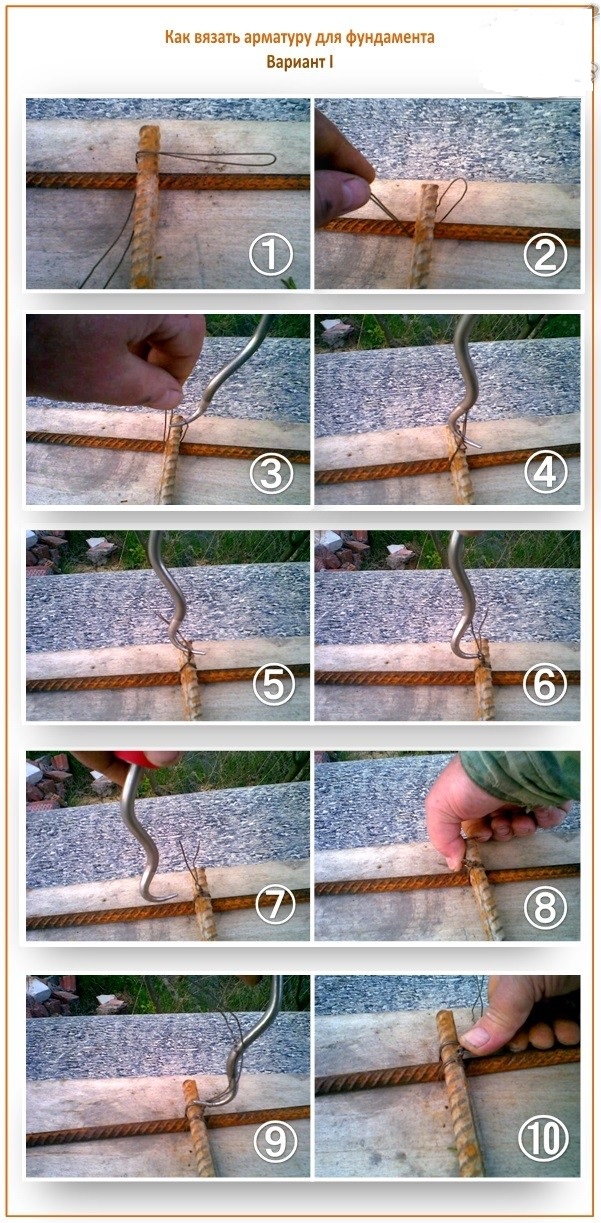

Способ №1

1. Возьмите проволоку и сложите ее вдвое.
2. Проволоку держите левой рукой, а правой возьмите инструмент.
3. Заведите проволоку под арматуру, в месте, где стыкуются прутья.
4. Крючок нужно всунуть в петлю.
5. Далее обведите проволокой прутья и положите конец на крючок.
6. Проверните инструмент по часовой стрелке несколько раз.
7. Достаньте крючок.

Не крутите слишком много, проволока может порваться. Достаточно трех оборотов.

Способ №2

Новичкам часто рекомендуют и эту схему, она весьма удобна:

1. Захватите крючком петлю, а за ней и второй конец проволоки.
2. Загните проволоку вниз.
3. Натяните ее на себя, провернув при этом 2-3 раза.

Этот способ удобен тем, что используется только одна рука. Второй можно держать арматуру.

Есть и другие способы вязки, посмотреть их можно на картинке

Выше описаны способы одиночного соединения, но армирование ленточного фундамента требует выполнения большого количества работы, потому есть смысл подумать о применении специального пистолета для вязки. Они достаточно дорогие, но некоторые магазины дают их в аренду.

Как укладывать короб

Когда все секции связаны, пора приступать к их укладке в траншею. Это удобно делать втроем: один контролирует действия, а двое опускают блоки.

Когда все коробы уложены, стыки необходимо связать между собой. После этого можно начинать заливать фундамент. Специалисты рекомендуют подложить что-нибудь под низ прутьев, чтобы раствор залил конструкцию целиком. Это спасет арматуру от коррозии, а конструкции придаст устойчивость.

Стыки секций перевязывают между собой для дополнительной прочности. Для этого используют стержни, которые вяжут по диагонали.

После заливки раствором, все прутья должны быть спрятаны под бетоном.

(Пока оценок нет)

Источники: http://sadov0d.ru/kak-postroit/dom/vyazka-armatury-pod-lentochnyj-fundament.html, http://rfund.ru/armirovanie/kak-vjazat-armaturu-dlja-lentochnogo-fundamenta. html

Комментариев пока нет!

Как вязать арматуру для фундамента + видео

Строительство – это всегда очень затратное дело, поэтому каждый из тех, кто собирается построить дом, всегда заинтересован в экономии. Строительство своими руками – является верным путем для экономии средств. А поскольку любое строительство начинается с укладки фундамента, то очень важно иметь представление о таком термине как «технология вязки арматуры фундамента». Если вы изучите ее, то создание основы вашего будущего дома пройдет гладко и без проблем.

Во многих пособиях для строителей приведена исчерпывающая информация о том, как делать фундамент собственными руками. А вот об армировании фундамента, увы, информации немного, хотя это один из самых важных моментов в строительстве. Ведь если обвязка фундамента арматурой будет выполнена неверно, то целостность всей конструкции дома окажется под вопросом.

Способы соединения арматуры

Сегодня в строительстве используется два способа соединения арматуры: при помощи сварки и при помощи вязки проволокой. У каждого из этих способов существуют свои достоинства и недостатки.

Соединении арматуры сваркой

Если говорить о соединении арматуры с помощью сварки, то как бы это не казалось странным, но при его использовании получается не очень надежное соединение. Ведь после использования сварки арматура становится хрупкой, а места ее соединения, оказываются более других подвержены воздействию коррозии. Такой вид соединения хоть и не предполагает необходимость купить крюк для вязки арматуры или прочих дополнительных приспособлений, однако способен существенно повысить сметную стоимость фундамента. Кроме того, сварочное соединение арматуры фундамента способен существенно повысить жесткость фундамента. Из-за этого целые блоки арматуры лишаются возможности перемещаться относительно друг друга, и попросту деформируются или ломаются. А вот вязка арматуры для ленточного фундамента с помощью проволоки способна решить все эти проблемы.

Подготовка к армированию фундамента

С чего же начинаются все эти работы? Как известно, вначале вырывается котлован или траншея под фундамент будущего дома. На дне котлована обустраивается подушка из песка и мелкого щебня, а вдоль его стен устанавливается опалубка. Когда все это сделано, можно переходить к армированию. При этом важным условием является то, чтобы длина всех металлических изделий, задействованных в строительстве фундамента, была равна глубине котлована.

Расчёт арматуры

Перед тем, как начинать армирование нужно определиться, сколько нужно арматуры на фундамент и какого типа она должна быть. Исходя из предполагаемых нагрузок и целей использования будущего строения, могут быть задействованы металлические пруты различного диаметра, металлическая сетка или толстая проволока. Для того, чтобы не ошибиться с выбором, необходимо произвести расчет нагрузки на фундамент. Поскольку самому без определенных знаний сделать это невозможно, то обычно эту работу доверяют профессионалам-строителям. Специалист сам разработает проект строительства и рассчитает количество арматуры и ее тип, определит глубину ее погружения в грунт, на каких расстояниях друг от друга должен быть выполнен перехлест арматуры при вязке и все остальное, что для этого необходимо.

Подготовка арматуры

На начальном этапе армирования, необходимо визуально осмотреть прутья и предпринять некоторые меры к ее подготовке. Если на прутьях есть грязь или ржавчина, то перед тем, как использовать ее в армировании все это нужно убрать с ее поверхности. Если некоторые из заготовленных вами прутьев немного искривлены, то необходимо их выпрямить.

Способы вязки арматуры

В современном строительство принято использовать два способа вязки арматуры: ручной способ и автоматизированный. Хотя оба способа предлагают отличный результат, именно ручной способ вязки пользуется наибольшей популярностью и всегда применяется в частном строительстве.

Инструменты для вязки арматуры

Перед тем, как непосредственно переходить к вязке арматуры, необходимо запастись таким орудием труда как крючок для вязки арматуры, купить который сегодня совершенно не сложно. Также необходимо иметь собственные средства безопасности, в виде очков и плотной одежды с рукавицами, которые защитят во время работы ваше тело от повреждений металлом. Кроме того, вам понадобится вязальная стальная проволока.

Пистолет для вязки арматуры

Хотя с технологической точки зрения эта работа выглядит достаточно просто, физически она очень трудна. Ведь на вязку стальной проволоки всегда уходит большое количество человеческих сил. Если человек оказался не подготовленным к такой работе, то закончить ее ему представляется очень затруднительно. Специально для таких случаев специалисты создали крюк для вязки арматуры автоматический (пистолет). С помощью этого оборудования строителям удается существенно ускорить процесс своей работы, а также значительно урезать затраченные на это силы. Конструктивно, он напоминает мебельный стиплер, но вместо скоб в нем установлен моток вязальной проволоки. Это приспособление, хотя и существенно упрощает процесс вязки арматуры, но и существенно увеличивает стоимость этой работы. Но по мнению специалистов эти расходы очень быстро окупаются.

Обвязка арматуры фундамента

При выполнении этих работ необходимо помнить, что обвязка арматуры фундамента проводится в трех местах: в верхней и нижней частях нахлеста, а также посередине. Ну а сам алгоритм вязки вам лучше всего может рассказать и показать специалист, подключенный вами к работе, хотя бы с целью практического ознакомления с навыками.

Как вязать арматуру для фундамента

Использование арматуры в процессе вязки фундамента позволяет значительно улучшить его мощность и прочностные характеристики. Существует несколько способов вязки арматуры, об их особенностях и о том как правильно вязать арматуру для фундамента рассмотрим далее.

Оглавление:

1. Арматура для фундамента дома: особенности выбора и расчета
2. Арматура для фундамента: основные виды и их особенности
3.
4. Схема арматуры фундамента: усиление ленточного фундамента
5. Как вязать арматуру на фундамент вручную
6. Как вязать арматуру на фундамент: способы и технология

Арматура для фундамента дома: особенности выбора и расчета

Перед тем как приступить к непосредственной вязке арматуры для фундамента, следует предварительно выбрать материалы, для выполнения данного процесса. Именно от диаметра арматуры для фундамента напрямую зависит ее прочность и жесткость каркаса.

Перед покупкой арматуры следует определить относительную ее прочность. Соотношение между площадью каркаса и фундаментом 100% к 0,1%, то есть арматура составляет 0,001 часть фундамента.

Арматура для фундамента расчет:

1. Например, планируется армировать фундамент, ширина которого составляет 25 см, а высота 80 см. Для того, чтобы рассчитать площадь армированного участка, достаточно 25см х 80 см= 2000 сантиметров квадратных.

2. Полученное число следует умножить на 0,001 и получится минимальный диаметр сечения арматуры в фундамента 2000 х 0,001=2 см.

3. На одну связку необходимо использовать 30 см арматуры. Каждое соединение состоит из четырех связок. Поэтому, для определения количества арматуры, следует вычислить количество связок и умножить данное значение на 30 см.

Использование вязки в процессе изготовления армированного каркаса для фундамента объясняется прежде всего тем, что такое соединение более надежно, нежели сваривание. Швы, которые образуются в процессе сварки арматуры, склонны постепенно разрушаться, а, значит такой фундамент ненадежен, и по истечении нескольких десятков лет придет в негодность.

Технологический процесс выполнения вязки арматуры основывается на соединение прутов арматуры таким образом, чтобы они пересекая между собой, затягивались и скручивались с помощью плоскогубцев.

Возможен вариант использования специального пистолета, который значительно упрощает процесс выполнения вязки. Выбирая диаметр арматурных прутьев следует исходить из таких параметров:

• количество этажей в здании;
• массивность сооружения;
• тип фундамента: мелко или глубоко заглубленный;
• качество бетона и т.д.

Для изготовления арматуры на заводе применяется специальное оборудование, благодаря которому конечный продукт отличается высоким качеством и длительным сроком эксплуатации.

В соотношении с конструктивными особенностями поверхность арматуры бывает двух видов:

• рифленного;
• гладкого.

Для изготовления перфорированных арматурных прутьев используется специальная форма, благодаря которой на их поверхности образуется рифленое сечение в виде двух ребер, данные прутья отличаются наличием круглого сечения. Такая арматура более прочна и устойчива перед механическими повреждениями. Кроме того, арматура с рифленой поверхность отличается более высокой адгезией к бетону, в процессе армирования фундамента. Для изготовления таких прутьев используется разного рода сталь, самыми популярными вариантами которой является 35 ГС и 25 ГС. В соотношении с классом арматуры изменяются прочностные характеристики материала.

В соотношении с толщиной арматуры ее также разделяют на классы, а вот диаметр данного материала составляет в среднем от 8-25 мм. Максимальная длина одного прута — 120 см.

В процессе выбора арматуры для строительства фундамента, следует отдавать предпочтение материалам, которые отличаются:

• наличием стойкости перед коррозией;
• отличными адгезионными характеристиками;
• наличие пластичности;
• высокий уровень прочностной усталости.

Арматура для ленточного фундамента выбирается из класса А 2. Существует несколько вариантов маркировки данной арматуры:

• А 300;
• А 400;
• А 800;
• А 1000.

Поверхность данных прутьев имеет вид косички, рифленой. Данные особенности позволяют улучшить ее адгезию с бетоном. Для того, чтобы обеспечить вертикальное удерживание арматуры рекомендуется использовать арматуру горячекатного типа. Она отличается наличием гладкой поверхности.

Оптимальный диаметр арматурных прутьев для стандартных одно- и двухэтажных зданий составляет около 1-1,5 см. Вспомогательная арматура должна быть диаметром минимум 0,5-1 см.

Учтите, что в качестве основной части каркаса используется исключительно рифленая арматура, а вспомогательная — должна быть из гладкой арматуры.

Арматура для фундамента: основные виды и их особенности

Композитная арматура для фундамента — является неметаллическим материалом, используемым в процессе армирования фундамента. Среди недостатков данного материала отмечают:

• пониженные качества упругости, по сравнению со сталью в четыре раза, поэтому данная арматура более устойчива к изгибанию, а, значит обладает меньшей возможностью разрыва;
• температурный диапазон использования составляет не более 500 градусов, если температура нагрева выше, то арматура теряет технические характеристики;
• не поддается свариванию, хотя некоторые производители на концах арматуры монтируют стальные наконечники, позволяющие ее сваривать между собой.

Несмотря на это, у композитной арматуры имеется большое количество преимуществ, среди которых следует выделить:

• высокая прочность к разрыву;
• легкость, чем стальная в 8 раз;
• дешевизна материала является еще одним его преимуществом, так как стоимость композитной арматуры намного ниже, чем металлической;
• удобство и легкость транспортировки, данная арматура достаточно легкая, поэтому в вопросе ее доставки на объект строительства не возникает проблем;
• так как в процессе изготовления композитной арматуры не используется металл, она отличается стойкостью перед коррозией;
• кроме того, арматура на основе композитов не способна проводить электричество, отличается низкой теплопроводностью;
• отличается длительным сроком эксплуатации;
• легкая в монтаже.

Пластиковая арматура для фундамента — достаточно хороший вариант для обустройства фундамента, под небольшое здание. Кроме того, использование такого типа арматуры позволит значительно сэкономить как денежные, так и временные ресурсы.

Композитная арматура, в свою очередь, разделяется на две категории:

• стеклопластиковая арматура для фундамента;
• арматура на основе базальтопластика.

Схема арматуры фундамента: усиление ленточного фундамента

Перед началом работы следует определиться с типом арматуры, используемой для вязки каркаса. Кроме того, под ленточный фундамент должен быть уже вырытый и подготовленный котлован. Опалубка монтируется также перед началом вязки.

После подготовительных работ следует процесс монтажа вертикальных прутьев, которые отличаются гладкой поверхностью. Диаметр таких прутьев составляет около одного сантиметра. Интервал между ними — 50-80 см. На данные прутья вяжутся два пояса, расположенных горизонтально. Они и создают основную часть каркаса и являются основным армирующим элементом.

Основным назначением данной конструкции является удержание общей нагрузки от здания, предотвращение растрескивания или деформации бетона. В процессе монтажа ленточного фундамента необходимо обустроить именно два горизонтальных пояса, однако, в зависимости от нагрузки от здания, индивидуально подбирается их размер и толщина каждого. Если максимальная ширина фундамента 40 см, то лучше выполнить двойное армирование, то есть использовать для формирования пояса два прута в нижней части и два — в верхней.

При большей ширине фундамента, необходимо использовать три прута, один из которых, располагается между двумя другими. Применение четырех прутьев — достаточно нераспространенный вариант, так как для формирования более жесткого и прочного каркаса, достаточно выбрать арматуру с большим диаметром, нежели увеличивать количество прутьев.

Определение высоты вертикальных прутьев следует проводить исходя из непосредственной высоты самого фундамента. Соединение вертикальных прутьев с горизонтальными производится таким образом, чтобы вертикальные прутья не выступали более чем на 10 см. Особое внимание уделите угловым участкам. Так как они наиболее подвержены напряжению и сжатию. Если неправильно армировать угловые участки, то система потеряет прочность.

Поэтому, прутья, никогда не укладывают друг к другу под углом 90 градусов. Они изгибаются и объединяются в перекрестные ленты. Каждый из прутьев укладывается внахлест на 25 см. Таким образом, каркас будет обладать высокой прочностью и не согнется под тяжестью бетона.

Для дополнительного усиления углов используют арматурную сетку, сечение ячеек которых составляет 200х200 мм. Их монтаж осуществляется сверху и внизу фундамента, а соединение с вертикальными участками выполняется через каждые 50 см.

Монтаж арматурного каркаса следует проводить на ранее подготовленную бетонную подушку, то есть дно котлована заливается бетоном на 6-8 см. Подушка помогает предотвратить контакт арматуры с землей, а, значит металл не будет подвергаться коррозии.

Как вязать арматуру на фундамент вручную

В процессе вязки арматуры довольно часто используется специальный инструмент, однако, при его отсутствии, данный процесс можно провести и вручную. Для выполнения самостоятельной вязки арматуры потребуется наличие проволоки, в диаметре около одного миллиметра, пассатижей или специального крючка. Именно последнее приспособление поможет закрутить проволоку вокруг самой арматуры.

Возможен вариант замены проволоки пластиковыми хомутами, однако, в таком случае, запрещается ходить по поверхности армированного каркаса, при его заливке.

Инструкция по вязке арматуры с помощью металлической проволоки:

1. Отрежьте проволоку, размером в 30 см. Сложите его наполовину.

2. Оберните проволокой прутья сначала диагонально, оденьте ее на крючок.

3. Свободный конец проволоки установите в крючок.

4. Сначала проверните его по часовой стрелке, пока соединение надежно не зафиксируется. Не нужно пережимать проволоку, чтобы случайно она не порвалась.

Если планируется собирать каркас из арматуры для столбчатого типа фундамента, то возможен вариант применения исключительно гладкого типа арматуры. Учтите, что вязать такую арматуру намного сложнее, так как проволока постоянно соскальзывает. Для этих целей используется специальное оборудование — вязальный пистолет.

Для осуществления вязки арматуры в плитном фундаменте требуется наличие прочностного каркаса. Для этих целей, необходимо использовать стальную арматуру, диаметр которой составляет 1,6 см. именно она позволит армировать плитку как в верхней, так и в нижней частях.

На нижней части плиты, рекомендуется также использовать компенсаторы из пластмассы, она помогут равномерно распределить всю нагрузку. Учтите, что прутья должны выступать из каркаса в виде припусков, которые соединять между собой стену и плиту.

Как вязать арматуру на фундамент: способы и технология

Для изготовления крючка с помощью которого вяжется арматура, достаточно использовать обычный ненужный электрод от сварки или гвоздь. Любой из данных материалов нужно согнуть в крюкообразную форму. Более надежен — гвоздь, для его сгибания потребуется использовать шуруповерт.

Для вязания арматуры потребуется расположить в перпендикулярном положении проволоку в двух рядах. Зажать ее специальным устройством и начать вязание крючком или вязальным механизмом в виде пистолета.

Существует два варианта вязальных пистолета:

• электрический;
• аккумуляторный.

Принцип их работы состоит в равномерном накручивании проволоки вокруг арматуры. Однако, стоимость данного пистолета слишком велика, поэтому для одноразового использования они не применяются.

Использования вязки, а не сваривания арматуры связано прежде всего с тем, что при варке происходит изменение качества стали и она становится более хрупкой. Прочностные характеристики конструкции ухудшаются. Для выполнения вязки арматуры необходимо наличие:

• проволоки — данный элемент является самым важным в данном процессе, так как от качества проволоки напрямую зависит прочность соединения, для вязки рекомендуется использовать обожженную проволоку с круглым сечением и диаметром около 1 мм;
• кроме того, потребуется наличие крючка и пластиковых фиксаторов, учтите, что если используются фиксаторы из пластика, то такой фундамент не разрешается оставлять на зиму, так как пластик, под воздействием мороза, растрескивается;
• бобышки из пластика необходимо уложить между поверхностью опалубки и арматуры, главная функция данного элемента — создать защитный слой, который не позволит металлу контактировать с почвой.

Если планируется вязка арматуры на горизонтальной поверхности, на которой практически отсутствуют труднодоступные места, то лучше всего использовать пистолет. Главным его преимуществом является — быстрота выполнения работ. Кроме того, возможен вариант использования магазинного крючка для вязки, однако, он склонен со временем ржаветь или ломаться.

Очень важным фактором, определяющим качество вязки арматуры является одинаковая стяжка на каждом из участков каркаса. Таким образом, конструкция будет более устойчивой и не деформируется под воздействием бетона, а затем нагрузки от здания.

Арматура для фундамента видео:

Как вязать арматуру для фундамента: видео, фото

При армировке фундамента каркасом или сеткой соединение прутьев осуществляется тремя способами: вязкой, нахлесткой или сваркой. Последний вариант самый популярный, но имеет свои минусы. Во-первых, данный способ вязки требует присутствия сварщика на объекте, а в случае крупномасштабного строительства сварщиков должно быть много. Во-вторых, сварка значительно снижает прочность арматуры. И в-третьих, за счет сварных швов повышается жесткость каркаса и если возникнет необходимость в уплотнении бетона вибраторами, целостность соединений может нарушиться. Рассмотрим вопрос, как вязать арматуру для фундамента в отношении набирающего популярность метода вязки.

Как связать арматуру в фундаменте без специнструмента

Автоматический инструмент для вязки арматуры позволяет значительно ускорить процедуру создания каркаса, но такой пистолет не всем по карману, поэтому многие используют подручные средства. Вам понадобится:

— вязальная проволока диаметром 1 мм;

— крючок для закручивания проволоки;

— пассатижи для обрезки излишков.

В некоторых случаях вязальную проволоку можно заменить на пластиковые хомутики, с которыми работать намного проще и быстрее. Если вы не планируете во время заливки бетона ходить по металлическому каркасу, то смело можете использовать такие хомуты.

Инструкция по вязке арматуры для фундамента

1.            Отрежьте от мотка проволоки кусок длиной примерно 30-35 см;

2.            Сложите этот кусок пополам и оберните его вокруг крестообразного соединение прутьев каркаса по диагонали;

3.            Один из концов проволоки будет с петлей. Вденьте в нее крючок и оберните второй конец вокруг петли.

4.            Для надежной фиксации поворачивайте крючок вокруг своей оси по часовой стрелке. Не переборщите, иначе вы рискуете разорвать проволоку.

Сравните цены на бетонные работы — скидки до 40%.

Правила армировки фундамента

Методы вязки арматуры предполагают ее надежное крепление. Однако умение монтировать каркас будущего фундамента еще не является гарантом соответствия несущей конструкции строительным нормам. Важно соблюдать правила вязки, без которых ваш фундамент может не выдержать и «пойти по швам».

Обвязка фундамента металлическими прутьями осуществляется способом нахлеста, причем длину припуска необходимо определять не на глаз, а исходя из марки используемого цемента, типа арматуры и условий работы. Минимальная длина нахлеста должна составлять 25-30 см.

Обвязка каркаса фундамента проводится поэтапно:

1.            производится подготовка арматуры к установке ее на место будущего фундамента – очистка от грязи, выравнивание, если прутья искривлены;

2.            осуществляется строповка;

3.            нужный прут монтируется на место, исходя из чертежа, и выравнивается;

4.            попутно вместе с монтажом прутьев необходимо производить их связку между собой по вышеописанной схеме.

Все способы вязки арматуры для фундамента позволяют создать прочный и надежный каркас основы будущего здания. Однако метод вязки проволокой наиболее эффективен, ведь за счет подвижной связки прутьев конструкция получается упругой, что дает возможность произвести уплотнение бетона глубинными вибраторами.

Видео по вязке арматуры под фундамент

Как вязать арматуру: пошаговая инструкция. Видео

В современном строительстве дополнительное усиление фундамента металлической конструкцией уже стало обязательным требованием. Такое армирование существенно увеличивает прочность и пластичность бетонного монолита. Строительный портал ProfiDom.com.ua рассказывает, как правильно вязать арматуру

По информации журналистов Строительного портала ProfiDom.com.ua — Национальной энциклопедии строительства, — при создании ленточного основания для частного дома, арматура для фундамента играет очень важную роль, она исключает возможность его деформации при сезонных подвижках грунта и обеспечивает целостность.

Каждый металлический каркас в ленточном фундаменте состоит из двух или более горизонтальных ярусов, которые скрепляются между собой поперечными прутьями (поперечины). Все элементы каркаса соединяют друг с другом при помощи электрической сварки или проволоки для вязки арматуры.

Расчет арматуры

Перед тем как приобрести нужное количество арматуры для каркаса, необходимо провести некоторые математические расчеты, которые помогут определиться с количеством материала. Так же важно учитывать некоторые особенности, такие как:

• арматура рифленая (металлические прутья с рёбрами) выдерживает большую нагрузку на горизонтальные конструкции, чем гладкая и обеспечивает лучшее качество сцепления с бетоном;
• при расчетах нужно учитывать, что каркас не должен упираться в опалубку, а находится на расстоянии 5-10 см от неё. Это позволит защитить металл от воздействия воздуха и влаги. Например, если ширина бетонной ленты фундамента составляет 60 см, то ширина каркаса будет 45-50 см;
• гладкие прутья можно использовать в качестве поперечин для поддержания продольных ярусов.

Важно помнить, что арматура для ленточного фундамента рассчитывается с учетом высоты и веса здания.

Если планируется постройка одноэтажного дома, то расстояние между поперечными и продольными прутьями составляет примерно 50-55 см. Но если здание будет иметь два этажа или массивную мансарду, то это расстояние сокращается до 20-30 см, что существенно увеличивает расход материала.

Варианты связки прутьев арматуры

Для того чтобы связать все элементы металлоконструкции между собой, применяют монтажную проволоку диаметром 0,8 или 1,2 мм, которую предварительно нарезают на небольшие кусочки по 20-25 см. Монтаж арматуры для фундамента может производиться несколькими способами, в зависимости от применяемого инструмента:

• плоскогубцами или клещами – кусочки проволоки складывают вдвое, закручиваются и фиксируются;
• вязальным крючком для арматуры, этот способ вязки описан ниже;
• специальными хомутами. В этом варианте, применяют специальные пластиковые или металлические хомуты одноразового пользования. Так обычно связывается стеклопластиковая арматура для фундамента.

Применение хомутов возможно в том случае, если по каркасу во время заливки жидкого бетона никто не будет ходить или оказывать другие физические нагрузки, поскольку они предназначены только для сохранения формы конструкции перед заливкой;

• вязальный пистолет. Такое оборудование используется только строительными компаниями на больших объемах работы, поскольку стоит достаточно дорого.

Перед тем как вязать арматуру для фундамента, необходимо обеспечить себя защитными перчатками и использовать только исправный инструмент.

Пошаговый процесс ручной скрутки

Самым быстрым и распространённым методом в частном строительстве является соединение металлических прутьев при помощи вязального крючка для арматуры.

Для того чтоб всё сделать правильно и быстро, необходимо строго соблюдать приведённый ниже порядок действий:

• проволока для вязки арматуры отрезается длиной в 20-25 см и складывается вдвое;
• заводим проволоку под место соединения прутьев и вставляем крючок в петлю;
• вторым концом проволоки обвязываем арматурное соединение и накладываем его на крюк;

• затем, вращаем вязальный крючок для арматуры по часовой стрелке, придерживая второй конец проволоки таким образом, чтобы концы сплелись между собой;
• вынимаем крюк из петли и загибаем концы проволоки внутрь каркаса.

Используя этот несложный алгоритм действий, вязка арматуры для ленточного фундамента с помощью вязального пистолета происходит намного быстрее и эффективнее.

Обвязка фундамента стеклопластиковой арматурой: как правильно, фото, видео

Новые строительные материалы, в числе которых и стеклопластиковая арматура (СПА), очень медленно вытесняют старые, проверенные десятилетиями материалы. Все привыкли, что в железобетоне должная быть стальная арматура, о полной замене которой в масштабном строительстве речь пока не идёт. Однако для строительства фундаментов малоэтажных зданий гораздо выгоднее использовать композитные стержни, так как при меньшей цене и весе они могут выдерживать те же самые нагрузки. В чём достоинства такой замены, и как вязать стеклопластиковую арматуру для фундамента, будет рассказано в этой статье.

Стеклопластиком называется вид композиционного материала из термопластичного полимера, наполненного волокнами стекла или кварца. Основными преимуществами являются:

• малый удельный вес;
• высокая коррозионная стойкость;
• прочность на разрыв, не уступающая стали.

До недавних пор стеклопластики использовались преимущественно в космической и авиационной технике, но теперь, когда создана технология пултрузии (формирование неметаллической рельефной арматуры методом протяжки), появилась возможность и для широкого применения в строительстве.

Бетонный цоколь по монолитной плите

• Существуют различные вариации композитов, в том числе и комбинированных, но одним из самых доступных является стеклопластик. По сравнению с металлом он дороже, это если сравнивать цену за тонну. Но учитывая малый вес, погонных метров композитной арматуры в этой тонне (если сравнивать одинаковые диаметры) будет в пять раз больше. А значит, и по цене выгоднее.
• Как и стальная, арматура из стеклопластика предлагается в виде тонких и толстых стержней, стержневых карт и кладочных сеток. Для подбора арматуры по диаметру производятся такие же расчёты, как и для стальной, но всегда получается, что диаметр СПА может быть на одну ступень ниже. То есть, вместо металлической арматуры АIIID12 можно использовать стеклопластиковые стержни диаметром 10 мм – и вот почему.
• Модуль упругости, это усилие, которое надо приложить, чтобы растянуть материал на определённое расстояние. У композитной арматуры модуль ниже почти в 5 раз, чем у стальных стержней. Но величина эта постоянна, тогда как у стали она зависит от нагрузок и температуры окружающей среды.
• Есть ещё такой показатель, как предел прочности. Это предельная нагрузка, после которой материал полностью разрушается. У стальной арматуры он равен 400 Мпа, а вот у композиционной – не менее 1200 Мпа. У самого бетона эти цифры несопоставимо меньше, поэтому при пиковых нагрузках он разрушается первым, после чего в работу включается предел прочности арматуры.
• Чем он выше, тем большую нагрузку сможет выдержать тот же фундамент. Выходит, что конструкция, армированная стеклопластиком, будет держаться в три раза дольше. Но учитывая большую эластичность стеклополимерного композита, конструкция при этом существенно провиснет, из-за чего бетон будет сильнее растрескиваться.
• Чтобы найти золотую серединку, расчёт арматуры для фундамента должен производиться специалистом. При условии правильного подбора диаметров и шага элементов каркаса, стеклопластик может служить гораздо дольше из-за отсутствия коррозии.

В случае с фундаментами способность стеклопластика к более сильному прогибу особого значения не имеет, так как лента или плита всей площадью опирается на грунт. Это не то, что плита перекрытия или балка, которая имеет всего две точки опоры. Фундамент должен продемонстрировать высокую прочность, а с этим у армированной стеклопластиком фундаментной конструкции проблем точно не будет.

Главным конкурентом стеклопластиковой арматуры является стальная, поэтому именно с ней и надо сравнивать технические характеристики:

Характеристика арматуры	Ед. изм.	Стеклопластик	Металл
Максимальная прочность на разрыв (чем больше, тем лучше)	МПа	1600	690
Модуль упругости (чем больше, тем лучше)	МПа	56000	200000
Относительное удлинение (чем меньше, тем лучше)	%	2,2	25
Коэффициент теплопроводности (чем меньше, тем лучше)	Вт/м*С	0,35	46
Коррозионная устойчивость		Не подвержен коррозии	Подвержен коррозии
Коэффициент теплового расширения (чем меньше, тем лучше)	10-6 С продольно	8-10	11,7
Коэффициент теплового расширения (чем меньше, тем лучше)	10-6 С поперечно	22	11,7
Устойчивость к излому		Низкая	Высокая
Электропроводность		Диэлектрик	Проводник
Оптимальное восприятие температур	Градус Цельсия	-60…. .+90	-200…..+750
Способы вязки арматуры		Хомуты, вязальная проволока, фиксаторы	Сварка, вязальная проволока
Возможность изготовления гнутых элементов в условиях стройки		нет	есть
Способность пропускать электромагнитные волны		Да	Нет
Экологичность		Малый процент токсичности	Нетоксичен

Композитная арматура может иметь различное назначение, и в том числе бывает специально предназначена для усиления бетонных конструкций. Как и стальная, она изготавливается гладкой и рифлёной, и продаётся в виде стержней или сетчатых карт. Для конструкций ленточного типа можно приобрести и готовый каркас для фундамента из стеклопластиковой арматуры.

Чтобы не нарваться на дешёвую подделку, покупать всё это нужно либо непосредственно у производителя, либо у официального дилера. У контрафактной арматуры может быть некачественная заливка витков, бывает более низкая или неравномерная плотность навивки стекловолоконного жгута (ровинга).

Но прежде, чем купить материал, нужно правильно его рассчитать, поэтому рассмотрим, как это делается на примере небольшого фундамента размером 6*6 м.

В плитном фундаменте не может использоваться арматура диаметром меньше 6 мм, если она стеклопластиковая, и она должна быть только профилированная. Ориентироваться надо на плотность грунта и вес строения. Минимальный диаметр арматуры можно взять, если постройка, к примеру, лёгкая каркасная, а грунт прочный. Если же дачный дом или гараж строится из каменных материалов, лучше взять пруты или сетку диаметром 10 мм.

При размере ячейки сетки 200 мм, количество прутков, укладываемых в одном направлении, составит 31 штуку — соответственно, 62 стержня на один уровень. Всего уровней два, поэтому нам понадобится 124 шестиметровых прутка, в метрах это будет 744.

Для соединения верхних и нижних сеток можно использовать обрезки той же арматуры. Учитывая, что пруты укладываются 31 на 31, всего получится 961 соединение. При толщине плиты 200 мм, за минусом толщины защитных слоёв (по 50 мм с каждой стороны), длина соединительных прутков составит 100 мм, или 0,1 м. Умножив её на количество соединений, получим 96,1 метр. Чтобы получить общую длину арматуры на плиту, надо суммировать 744 и 96,1. Округляем до целого числа, и в итоге получаем 841 м.

Теперь посчитаем количество необходимой проволоки, что может зависеть от схемы вязки. Обычно сначала связывают прутки нижнего пояса, после чего к ним присоединяют вертикальные элементы, которые будут соединять нижнюю сетку с верхней.

Схемы вязки арматуры

Чтобы произвести одно соединение, в среднем требуется 0,3 м проволоки. В одном уровне у нас 961 соединение, а в двух (снизу и сверху) – 1922. Путём умножения длины одного куска проволоки на их количество, получаем общую длину 576,6 м.

Стеклопластиковую арматуру можно – и даже более удобно, вязать не проволокой, а пластиковыми стяжками, используемыми обычно для связки проводов. Так как они продаются штучно, их количество будет соответствовать количеству соединений на каркасе.

Вязка пластиковыми стяжками

Как вариант, можно использовать специальные соединительные хомуты. Есть и такие, которые одновременно выполняют функцию подставки, обеспечивающей нужную толщину защитного слоя бетона.

Хомуты для соединения композитной арматуры

Отличительным свойством ленточной конструкции является её высота, которая всегда больше ширины. Лента лучше, чем плита работает на изгиб, поэтому диаметр арматуры здесь может быть меньше. В ней тоже делается два пояса армирования, только соединяются уровни чаще не короткими прутками как в плите, а гнутыми П-образными элементами.

Расчёт армирования производится в таком порядке (просчитаем всё тот же фундамент 6х6 м с одной внутренней стеной):

1. На подставки продольно укладывают более толстые рифлёные стержни (для одноэтажного дома можно брать диаметром 8 мм). Их при ширине ленты в 30-40 см будет всего по паре снизу и сверху.
2. Соединяющие их вертикальные стержни нагрузку не несут, а потому могут быть гладкими, без спиральной навивки – диаметр 6 мм.
3. При общей длине ленты 30 м, армируемой в 4 ряда, расход основной (продольной) арматуры составит 120 м.
4. Хомуты или вертикально-поперечные прутки устанавливаются через 0,5 м. Допустим, сечение ленты составляет 0,3*0,7 м, при котором на одно соединение будет уходить 1,6 м арматуры диаметром 6 мм. Всего секций перевязки образуется 61 — умножив эту цифру на 1,6, мы получим общую длину арматуры 97,6 м.
5. Каждая секция каркаса, связанная поперечной арматурой, имеет 4 соединения. Всего 4х61=244 соединения. Столько нужно хомутов или стяжек, если использовать для вязки их.
6. Если 244 умножить на 0,3 м, мы получим расход проволоки — 73,2 м.

Обвязка фундамента стеклопластиковой арматурой

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

При вязке каркаса можно уменьшить диаметр арматуры, но при этом придётся увеличить количество продольных стержней. Можете просчитать оба варианта по цене и выбрать тот, который окажется наиболее выгодным.

Столбчатый фундамент работает не на изгиб, а на сжатие, так как рабочая арматура располагается не горизонтально, а вертикально. В таком положении она работает в облегчённом режиме, поэтому брать ребристые стержни можно диаметром 6 мм. По горизонтали монтируются гладкие прутки диаметром 4-5 мм, которые должны связать рабочую арматуру в пространственный каркас.

Форма каркасов для бетонного фундаментного столба

В зависимости от формы и размеров сечения столба, в каркасе могут присутствовать 2, 3 или 4 пояса рабочей арматуры. Для армирования столбов длиной 2 м и диаметром 0,2 м, обычно делают каркас прямоугольной формы из 4-х, связанных поперечной арматурой продольных прутков. Диаметры – 10 и 6 мм, с перевязкой в четырёх местах.

В таком случае, на один столб уйдёт 2*4=8 м основной арматуры, и 0,4*4=1,2 м перевязочной арматуры. Останется только умножить эти цифры на количество столбов, и вы получите общую длину стержней. На каркасе столба 4 пояса, в которых имеется по 4 соединения. Перемножив эти цифры, получаем 16 точек перевязки. Если вязать будете не стяжками, а проволокой, умножьте её расход 0,3 м на 16. Всего получится 4,8 м вязальной проволоки на один столб.

Мнение эксперта
Виталий Кудряшов

строитель, начинающий автор

На заметку: Арматура для ростверка считается по аналогии с конструкцией ленточного типа.

Каркас ростверка, обвязывающего столбы

Речь о том, как правильно вязать пластиковую арматуру для фундамента, пойдёт в следующей главе.

Перед тем, как вязать пластиковую арматуру для фундамента, желательно посмотреть видео. Однако это не отменяет наличия чертежа, в котором будут чётко обозначены все элементы каркаса и указаны расстояния между ними. Соответственно, на основании этого чертежа и должны отрезаться пруты рабочей и поперечной арматуры.

Вязать каркас для фундаментной ленты удобнее укрупнёнными блоками, которые затем опускаются в опалубку и привязываются друг к другу. При структурировании каркаса плиты, вяжут сначала сетку нижнего уровня, к ней фиксируют вертикальные перемычки, а затем уже приступают к формированию верхнего ряда.

• В любом случае, вязка начинается с нижнего яруса, с продольных стержней. Их предварительно раскладывают на земле или на фиксаторах, отмечая маркером места перевязки с поперечными элементами.
• Если вязка СПА производится проволокой, то процесс ничем не отличается от вязки обычной стальной арматуры. Для этого вам нужен крючок для вязки и ножницы по металлу.
• Кусок проволоки длиной 30 см складывается пополам затем, чтобы образовалась петля. Огибаете ею место соединения двух прутьев, продеваете крючок в петлю и, протянув в неё свободный конец, делаете скрутку.

  Как связать стеклопластиковую арматуру для фундамента проволокой

  Мнение эксперта
  Виталий Кудряшов

  строитель, начинающий автор

  Важно: В процессе работы необходимо следить, чтобы прутья при перевязке образовывали прямой угол.

• Особого внимания требуют углы каркаса. Гнуть стеклопластиковую арматуру в условиях стройки нельзя, поэтому нужно заранее запастись готовыми П-образными элементами (на пересечении стен могут использоваться Г-образные хомуты). Основные варианты соединений показаны ниже.

Угловое соединение

В последнее десятилетие композитная арматура стала весьма востребованной в малоэтажном строительстве. Она отлично подходит для армирования фундаментов, так как расчётное сопротивление растяжению у СПА в 3 раза выше, чем у стальных стержней. Композит лучше сохраняет свою форму при повышении температуры и практически не поддаётся деформированию, а благодаря меньшему весу стержней снижается и масса монолита. Полимеры не способны увлажняться, а потому не подвержены коррозии. Вывод напрашивается сам: конструкция, армированная стеклопластиком, прослужит гораздо дольше металлической.

Вязание пяльцев из арматуры видео. Полезные советы и рекомендации, как вязать арматуру в ленточный фундамент.

Как вязать арматуру на фундамент: способы и технология.

Фундамент – главная часть любого дома. От того, каким будет фундамент, во многом зависит срок его эксплуатации, а значит, комфортное проживание его жильцов. Построить добротный и надежный дом можно только зная, как вязать арматуру при возведении основания здания.

Для чего нужен металлический каркас?

Все взаимосвязано.Фундамент служит основой и гарантом безопасности конструкции, а каркас из арматурных стержней – основной составляющей прочности и долговечности фундамента. Соединяет своими элементами железобетонное основание.

Стержни железные рабочей арматуры выполняют функцию сопротивления растягивающим нагрузкам и увеличения усилий зон сжатия. Монтажная арматура крепит рабочие тяги рамы.

Основной задачей арматурного каркаса является предотвращение растрескивания и деформации бетона под тяжестью конструкции и действием сил пучения грунта, а значит предотвращение разрушения основания и конструкции. Из вышесказанного следует, что вопрос, как вязать арматуру для фундамента, вовсе не праздный.

Что это за арматура и из чего она сделана

Что такое арматура основания? Это металлические стержни, длина которых составляет 6 метров и более, сечением 6 мм. Величина сечения стержней арматуры определяет ее прочность – чем она больше, тем прочнее каркас.

Стержни могут быть гладкими или иметь ребра, ребра, различные насечки.Они усиливают соединение металла с бетонным раствором. У гладкого вала он в два раза меньше, чем у рифленого.

При возведении зданий, требующих сверхпрочного основания, идеально подходят жесткие каркасы, состоящие из швеллеров или металлических уголков.

Соединение арматурных стержней

Чтобы арматурные стержни не изменили расчетные по технологии размеры шага крепления, их закрепляют между собой.

Обвязка арматурных стержней производится ручным вязанием или сваркой.Вопрос о том, как вяжется арматура для фундамента, является одним из основополагающих при устройстве фундамента здания.

Электросварка

Этот способ является основным для соединения арматуры, хотя и имеет ряд серьезных недостатков:

При воздействии высоких температур сварки прочность арматурного стержня снижается.

При заливке и уплотнении бетона существует опасность разрушения сварных швов.

При строительстве крупных объектов вам потребуется нанять нужное количество опытных сварщиков.

Ручная обвязка

Обвязка арматуры для фундамента также возможна вручную. Осуществляется стальной проволокой диаметром 0,8-1,2 мм.

Обвязка плоскогубцами

Самый доступный способ. Проволокой, сложенной пополам, в месте пересечения стержней их соединение стягивается с помощью плоскогубцев. Затем его концы фиксируются.

Вязание отверткой или крючком

Существует два основных способа вязания: внахлест с одной петлей и шов с двумя петлями. На практике все соединения вяжутся одной петлей. Петля привлекает своей простотой и надежностью, а также возможностью обучиться этому методу за короткий промежуток времени.

Как вязать арматуру специальным крючком написано ниже. Проволока складывается пополам, ее петля надевается на крючок, места соприкосновения стержней фиксируются концами, затем они укладываются на крючок.При вращении проволока скручивается.

Крюк вращается вручную. Для ускорения работы его можно вставить в патрон отвертки. При включении крючок начинает вращаться и закручивать проволоку.

Связывание арматурных стержней с помощью хомутов и скоб

Арматурные стержни можно связывать скобами из круглой проволоки. Работа выполняется вручную, но этот способ имеет ряд преимуществ:

По сравнению с ручным вязанием скорость выполнения работы увеличивается в 3 раза.

Высокая стабильная плотность соединения.

Работа может быть выполнена любым необученным человеком после краткого изучения процесса.

Простой расчет необходимого материала.

Достаточно хорошо себя зарекомендовала вязка арматуры с помощью пластиковых хомутов. Эти способы используются при возведении фундаментов коттеджей, загородных домов, бань. Вот и готов ответ для дачных застройщиков на вопрос, как вязать арматуру под фундамент.

Обвязка вязальным пистолетом

На крупных строительных площадках вязальные пистолеты используются для ускорения и облегчения работы.

Пушка наводится и устанавливается в нужное место, нажимается кнопка, прутья арматуры автоматически вяжутся с максимальной плотностью. Есть устройства на батарейках, а есть механические. Проволока в обоих подается с катушки, которая меняется на конце.

Преимущества работы с пистолетом:

Легкость и удобство в работе.

Соединение происходит за 1-2 секунды.

Отходов вязальной проволоки нет.

Содействие процессу.

Есть и определенные недостатки при работе с пистолетом:

Общая стоимость строительства увеличивается из-за высокой цены пистолета и его расходных материалов.

Для работы с пистолетом требуется обученный рабочий.

Невозможность использования инструмента в труднодоступных местах рамы.

Как применять разные способы обвязки

Как вязать арматуру, чтобы каркас основания был прочным и надежным? Если для армирования фундамента используются стержни диаметром не более 25 мм, то их крепление осуществляется с помощью проволоки, скоб или точечной сварки. Дуговая сварка применяется, если диаметр стержней превышает 25 мм.

Как вязать арматуру ленточного фундамента? Очень простой. Там, где стержни арматуры образуют друг с другом угол 90°, их обматывают проволокой и скручивают кусачками.В местах нахлеста стержней их в трех местах скручивают проволокой.

Каркас для ленточной основы лучше вязать на месте, так как при механическом воздействии проволока может растянуться. Должно быть не менее 50% пересечений арматурных стержней. Правильно выполненная работа гарантирует долговечность и прочность ленточного фундамента.

Арматура плиты

Как вязать арматуру для плиты, чтобы она выдерживала все действующие на нее нагрузки (а их несколько, и направлены они вдоль и поперек нее)? На плиту могут действовать скручивающие нагрузки. Они толкают ее в разные стороны.

Сварку лучше не использовать во избежание поломки стержня или расхождения соединения. Поэтому необходимо соединить арматурные стержни с помощью проволоки. Прутья связываются двойной проволокой в ​​месте соединения и стягиваются плоскогубцами или крючком.

Вы уже умеете вязать арматуру для фундамента. Какой способ лучше выбрать?

Варить или вязать арматуру?

Арматура представляет собой набор частей, соединенных друг с другом.Вместе с бетоном используется во всех железобетонных зданиях.

Все-таки чаще прутья арматуры вяжут, а не варят. Сварка приводит к изменению состава стали, что ослабляет соединения стержней арматуры. При больших объемах работ соединение сваркой удлиняет сроки выполнения задачи, по сравнению с механической прочностью.

Для выполнения сварочных работ требуется опытный сварщик. Молодой работник, не обладающий нужными навыками, может только навредить.

Механическое вязание представляет собой простой метод соединения арматурных стержней. От работника, выполняющего эту задачу, не требуется особых навыков. И вязание, и сварка выполняют одну и ту же функцию, только результат достигается по-разному.

Главное, чтобы после обвязки или сварки стыков и заливки бетонным раствором арматурные стержни оставались на своих местах. От их присутствия прочность фундамента не увеличивается, обеспечивается целостность бетонного основания, но здесь немаловажную роль играет арматура.

Выход

Как вязать арматуру для фундамента так, чтобы она обеспечивала целостность и долговечность основания здания написано в этой статье. Какой метод использовать, решает каждый разработчик самостоятельно. Главное придерживаться всех правил и рекомендаций и неукоснительно им следовать. В результате получается прочное и надежное железобетонное основание.

Технология возведения фундамента состоит из нескольких основных этапов: разметка, рытье траншеи, укладка песчано-гравийной подушки, сборка опалубки, обвязка каркаса из арматуры и заливка бетоном. Все этапы должны выполняться в соответствии с необходимыми требованиями и строительными нормами, так как фундамент является основой строения и малейшие ошибки в процессе его возведения могут значительно сократить срок службы.

Особое место в устройстве фундамента занимает вязка арматуры; правильно соединенный каркас сделает конструкцию максимально прочной. Такой фундамент не боится внешних воздействий и не лопнет при малейшем смещении грунта.Поэтому в этой статье мы подробно разберем вопрос: как правильно вязать арматуру для фундамента?

Методы соединения арматуры

Рассмотрим основные способы соединения арматуры для фундамента. Опытные строители Существует четыре основных способа вязки арматуры для сборки различных каркасов и сеток:

1. проволочная обвязка арматуры;
2. арматура перекрытия
3. механическое соединение арматуры с помощью стальных муфт.

У всех методов есть свои плюсы и минусы. При строительстве небольших домов чаще всего используется установка арматурного каркаса путем сварки или связывания арматуры проволокой.

Вязать или варить арматуру

Сравнивать эти два метода не совсем корректно, так как это разные технологии, но все же бывают ситуации, когда выбор между этими методами поможет сэкономить время и деньги, не навредив прочности конструкции.

Соединение арматуры сваркой является одним из наиболее эффективных способов, однако использование данного вида вязки арматуры не всегда целесообразно.Его чаще всего используют для монтажа больших каркасов многоэтажных домов и коттеджей из тяжелого кирпича.

Недостатки соединения арматуры сваркой:

• нужны профессиональные навыки или придется прибегнуть к услугам сварщика, что существенно отразится на стоимости конструкции;
• снижение прочности арматурных изделий в местах сварки;
• использовать нельзя, например, один из самых популярных классов арматуры А-400 (А-III) нельзя соединить сваркой, сварить стеклопластиковую арматуру не получится;
• возможность повреждения швов при работах по уплотнению бетона вибраторами.

При строительстве частного дома, бани или другого сооружения наиболее рационально использовать армирование вязкой проволокой.

Преимущества и недостатки вязки арматуры проволокой

Преимущества:

• скорость работы — вязать арматуру проволокой просто и быстро, но при ручном способе вязки арматуры процесс становится очень трудоемким;
• легко устранить недостатки — каркас для фундамента не должен быть идеально ровным, но все же небольшое отклонение или обрыв при сварном соединении есть и придется прибегнуть к дополнительным операциям, например, с помощью болгарки удалить сварка с трещинами, а в случае проволочной вязки оборванную проволоку невозможно удалить, даже намотав на нее новую;
вязку
• можно производить прямо в опалубке;
• низкая стоимость по сравнению со сваркой;

Основными недостатками вязки арматуры проволокой являются неустойчивость получаемой конструкции.

Собранная конструкция имеет хорошую прочность, но при перемещении, например, при погружении в опалубку прочность теряется, особенно это влияние заметно на стеклопластиковой арматуре. Дело в том, что арматура, изгибаясь, меняет силу натяжения в местах вязки, поэтому вся конструкция начинает гулять, и это становится сложной задачей.

Инструмент для вязки арматуры

Связывание арматуры проволокой может выполняться различными способами и с использованием различных инструментов.

Инструменты и принадлежности для вязания:

крюк
• ;
• подручные средства:
  • самодельные крючки;
  отвертка
  • с крючком;
  стальной пруток
  • диаметром около 50 мм и длиной 250 мм;
• вязальный пистолет;
• пассатижи или пассатижи.

Крючок для вязания арматуры

Вязание журнальным крючком имеет два недостатка:

1. ручной работы;
2. нужно набить руку для хорошей скорости.

Крюк для вязки арматуры

Как правило, такие крючки имеют удобную пластиковую ручку, наконечник из инструментальной стали и практичность в работе, их стоимость в пределах 1000 руб.

В магазинах также можно найти автоматические крючки для вязания арматуры, хотя отзывы о них разнятся. Многие говорят о маленьком ресурсе, другие говорят, что этот инструмент с трудом скручивает проволоку толщиной более 2 мм. Есть и положительные отзывы.

Самодельный крючок

Баню строишь? Нужно связать небольшую рамку, а под рукой нет инструмента? Самодельный крючок можно сделать из подручных средств.

Самодельный крючок

Материалом для такого крючка может быть кусок стальной проволоки подходящего диаметра, обычные гвозди или другие материалы. В качестве ручки можно использовать различные трубочки, либо сделать деревянную ручку.

Крючковая отвертка

Для автоматизации процесса вязания можно использовать отвертку с самодельным крючком, который легко сделать из грифельного гвоздя.

Отвертка-крюк для вязки арматуры

Такое приспособление позволяет ускорить процесс, а с помощью регулятора вариантов крутящего момента инструмент можно отрегулировать так, чтобы натяжение жгута было максимальным, а проволока не порвалась.

Пистолет для вязки арматуры

Строительные пистолеты для вязки арматуры – самый быстрый и удобный способ сборки армокаркасов фундамента, но высокая стоимость данного типа инструмента делает этот вариант пригодным только для масштабного строительства. Стоимость пистолетов для вязания фурнитуры начинается от 30 000 рублей.

Пистолет для обвязки арматуры за работой

Скорость работы таким инструментом может достигать до 2 секунд на 1 узел.

Проволока для вязки арматуры

Самый главный инструмент в вязании каркаса фундамента – проволока; от ее выбора зависит и прочность конструкции, и скорость работы, и экономия средств.

Проволока вязальная изготавливается из низкоуглеродистой стали по ГОСТ 3282-74 — «Проволока стальная низкоуглеродистая общего назначения. Технические условия».

Также есть требования к диаметру проволоки по диаметру арматуры:

• для арматуры ∅ до 12 мм используется вязальная проволока ∅ 1,2 мм;
• для каркасов из арматуры ∅ 16-18мм используется проволока ∅ 1,6мм;
• для арматуры более ∅ 18мм, проволока ∅ 2мм или 2х1. 2 используется.

Способы и схемы вязки арматуры проволокой

Проволоку можно вязать разными способами по разным схемам. Как правило, по экономичности и силе затяжки они мало чем отличаются. Главное отличие — удобство, какой способ вам больше нравится, тот и пользуйтесь.

Самый простой способ

Этот способ безусловно самый удобный и распространенный способ ручного вязания фурнитуры, отзывы о нем в интернете тоже только положительные.

Более подробно и наглядно этот способ показан на видео в конце статьи. По этому способу можно вязать арматуру как вручную крючком, так и полуавтоматически с помощью отвертки.

Фото бонус вязание арматуры

Небольшая подборка из 10 фото по вязанию арматуры для фундамента.

Видео стыковки арматуры

В этом видео показано, как быстро связать арматуру фундамента. Два разных способа вязания арматуры:

• с крючком;
• с помощью отвертки с самодельным шиферным гвоздем.

И, наконец, если вы не умеете вязать арматуру для фундамента, попробуйте импровизировать и придумать свой способ вязания.

Связка арматуры – очень важный этап в процессе получения железобетона, и именно от того, насколько качественно будет выполнена эта работа, зависят характеристики этого композиционного материала.

1

Бетонные конструкции часто используются в строительстве, поскольку они обладают высокой устойчивостью к сжимающим нагрузкам.Однако такого же вывода нельзя сделать, когда речь идет о стойкости таких изделий к растягивающим напряжениям, и для улучшения этого свойства бетон необходимо армировать. Заливая раствором специальный каркас из арматуры, получают железобетон.

Правда, кто-то может возразить, что усиливать его неактуально, так как растягивающие напряжения действуют редко. Но это мнение ошибочно, так как если взять, к примеру, бетонную балку и попытаться ее согнуть, то внутри она сожмется, а снаружи уже вытянется. Соответственно, есть вероятность разрушения. И как раз армирование значительно улучшает характеристики железобетона, тем самым увеличивая срок его службы. Вся конструкция становится более надежной за счет увеличения зоны сжатия, а также активного сопротивления различным нагрузкам.

Для вязки арматуры в основном используют металлические прутья, реже встречаются изделия из других достаточно прочных материалов, способных выдерживать высокое давление.Соедините их вместе, чтобы получилась сетка. При затвердевании раствор расширяется и плотнее сцепляется со стержнями в объеме, таким образом получается очень надежное соединение. Именно поэтому ни в коем случае не должны использовать в качестве армирующих элементов пустотелые конструкции, так как в этом случае они просто расплющатся под давлением и не будут достаточно плотно сцепляться с бетоном .

Вообще каждому начинающему мастеру, даже если он строит свой дом, а не работает на коммерческом объекте, желательно ознакомиться с общепринятыми нормами строительства, когда планируется вязать арматуру, СНиП 52- 01-2003, например. Это позволит, даже не имея глубоких профессиональных навыков, как минимум правильно подобрать материалы и получить надежный каркас для заливки бетона.

Если говорить о фундаменте дома, то в этом случае подойдут стержни из базальтового волокна и стеклопластика. Они относятся к композитным материалам и отличаются отличной прочностью, при этом работать с такими гораздо проще, так как они легче металла. Его неоспоримым преимуществом является неподверженность коррозии, поэтому очень важно использовать его в затопленной среде.

Что касается размеров тяг, то они также имеют большое значение и напрямую влияют на прочность рамы. Прутки берутся сечением более шести миллиметров и длиной не менее шести метров. Диаметр проволоки для вязки арматуры обычно составляет от 0,8 до 1,2 мм. Если вы планируете делать соединения с помощью специальных хомутов, то их диаметр составляет до четырех сантиметров. Кроме того, фурнитура может быть различной конструкции. Сегодня он представлен гладким, с разными насечками, гранями или ребрами. Все они популярны, но следует учитывать, что гладкая поверхность будет иметь гораздо меньшую степень сцепления с бетоном, чем неровная.

2

Многие задаются вопросом, что лучше — вязать арматуру или варить? В принципе, для создания каркаса вполне приемлем второй вариант, ведь, по сути, так образуется неразрывное соединение, и может даже на первый взгляд показаться, что такой способ будет более надежным. Однако это не совсем так.Специалисты особо не рекомендуют подключаться таким способом. Во-первых, сварные швы более подвержены коррозии. Во-вторых, при такой конструкции продольная арматура имеет меньшую прочность при воздействии на нее растягивающих напряжений. В-третьих, вам нужно специальное оборудование. И, в-четвертых, нужно нанять профессионального сварщика, конечно, если вы сами не обладаете такими навыками. Так что этот процесс очень сложный.

Помните, очень важно, чтобы стержни были идеально зафиксированы и не меняли своего пространственного положения. Этого можно добиться, используя качественную отожженную проволоку, так как она отлично гнется, обладает свойствами пластичности и плотно прилегает к арматуре. Так полученные узлы будут крепкими, надежными, и, соответственно, сам каркас будет иметь эти характеристики.

3

В принципе, этот процесс не так уж и сложен, и с ним справится практически каждый, особенно если правильно подобрать инструмент для вязки арматуры. Итак, если мы вяжем стержни с помощью стальной проволоки, нам понадобится болгарка, с помощью которой можно сразу разрезать моток на куски нужной длины.Конечно, никто не запрещает резать ножницами по металлу, но тогда этот этап работы сильно затянется. А так нужно просто взять проволоку, согнуть ее в толстый жгут так, чтобы получились отрезки определенной длины, и болгаркой срезать сгибы.

Выкручивается обычными плоскогубцами или крючком. Во втором случае работа будет намного проще и пойдет куда быстрее. Если есть желание вообще механизировать процесс, то следует приобрести специальный строительный крючок для винтового вязания. Электроинструмент может в корне изменить положение дел, например, с помощью обычной отвертки возможно и вязание фурнитуры, причем в этом случае практически нет необходимости применять физическую силу, достаточно просто нажать на кнопка. Есть еще профессиональный вязальный пистолет, правда, он очень дорогой, поэтому, если вы не собираетесь таким образом зарабатывать на жизнь, то и смысла его покупать нет.

4

Существует несколько способов крепления арматуры.Итак, можно сделать скрутки пассатижами, тогда нужно взять кусок проволоки (ее длина обычно около тридцати сантиметров), согнуть ее пополам и накинуть петлю на прутья. Скрутив концы вместе, вы получите довольно хорошее соединение. Правда, этот способ очень трудоемкий. Рассмотрим, какая схема вязания арматуры крючком. Кстати, его можно либо купить в магазине, либо сделать самому из проволоки, либо сварочного электрода диаметром 4 см.

Для автоматизации процесса достаточно просто вставить такой крючок в патрон шуруповерта, и тогда вращательные движения будут воспроизводиться простым нажатием кнопки.

Вариант №1. Согнув проволоку пополам, загнуть одну треть петли вокруг пальца и надеть на место соединения стержней. Затем, накинув на крючок петлю, закручиваем, при этом другой конец нужно тянуть на себя. После того, как все надежно закреплено, вынимаем крючок, а концы загибаем, если они оказались слишком длинными, то их следует обрезать ножницами по металлу. При этом имейте в виду, что недостаточная длина провода или малое количество витков негативно скажется на прочности соединения.

Вариант №2 . В этом случае закрутка будет более надежной. Сложив проволоку пополам, необходимо прислонить ее к арматуре снизу. Затем, прогибаясь к себе, закручиваем, используя тот же крючок. Достаточно сделать всего 4 оборота.

Вариант №3 . Как и на предыдущих схемах, делаем петлю и заводим ее под арматуру, а затем захватываем крючком. При этом другой конец следует перегнуть через крючок так, чтобы образовалась и закрутилась еще одна петля.

Помните, только разобравшись, как правильно связать арматуру, можно рассчитывать на качественную железобетонную конструкцию. Если вы впервые начинаете эту операцию, не стесняйтесь показать получившийся вариант кому-то более опытному, хотя бы на форуме в Интернете. Лучше выслушать конструктивную критику и советы, чем в будущем пожинать плоды разрушенной железобетонной конструкции.

Сжимается, разжимается.Для компенсации последствий этих процессов применяют армирование для повышения прочности бетонного основания. При вязании арматуры для фундаментов, стен, перекрытий возникает много вопросов: как и чем вязать, а может лучше сварить? Попробуем разобраться со всеми этими вопросами подробно.

Вязать или варить арматуру?

Почему арматура вязаная, а не сварная? На это есть много причин:

1. Сварка дорога, сложна и опасна.Кроме того, для этого требуется специальное оборудование, электричество на участке, а также специалисты в этом деле.
2. Сварка менее надежна для вязания. Даже если фундамент небольшой, соединить придется много точек, и нет гарантии, что все они будут хорошо сварены.
3. Высокие температуры при сварке нарушают структуру материала, изменяя его химический состав, что приводит к потере прочности на изгиб, возникновению разрывов от различных нагрузок.
4. Некоторые виды строительных материалов изначально не предназначены для сварки.

Связывание арматуры надежно, просто, быстро и дешево. Нужно просто знать, как правильно вязать арматуру, и какие инструменты для этого потребуются.

Инструменты и сопутствующие материалы

Провод – важнейший соединительный элемент. Его характеристики во многом влияют на качество узла и фиксации. Для этих целей, как правило, используется стальная отожженная проволока.круглое сечение . Хорошо гнется, не рвется, отлично прилегает к арматуре. Собственно для вязания вам понадобится крючок, вязальный пистолет или зажимы.

Укрепление крючком – самое распространенное решение. Пистолет используется на горизонтальных поверхностях, но с ним сложно работать в труднодоступных местах. Зажимы – это готовые элементы для крепления.

Крючок можно приобрести в магазине или изготовить самостоятельно из желобчатой ​​фурнитуры. Преимущества использования петли заключаются в простоте и надежности.Вы можете научиться как можно быстрее, но ошибиться практически невозможно.

Для оборудования каркаса необходим столбчатый, свайный, плитный, ленточный фундамент, а также многие другие конструкции. Использование арматуры позволяет превратить обычный бетон в железобетон, поэтому ее применяют для строительства домов и не только.

Как вязать арматуру фундамента? Существуют разные способы, но чаще всего используют проволочное вязание с помощью различных инструментов: отвертки, плоскогубцев, крючка.

Вязание крючком – самый распространенный, практичный и универсальный вариант вязания крючком. Его можно применять где угодно. Сам процесс осуществляется в несколько шагов:

1. Проволока связывается пополам, после чего на прутья, предварительно уложенные перпендикулярно друг другу, накидывается арматура.
2. Полученная петля и два свободных конца надеваются на крючок.
3. Крючок выполнен в несколько витков, что позволяет надежно затянуть проволоку и зафиксировать арматуру в нужном положении.
4. Крюк снят — соединение готово.

Для соединения каркаса ленточного фундамента и других конструкций можно использовать пластиковые хомуты, но это более дорогое решение и менее надежное перед заливкой бетоном. Подробнее о том, как вязать арматуру, вы можете узнать на фото и видео.

Вязка стеклопластиковой арматуры

Стеклопластиковая арматура – ​​сравнительно новый материал на строительном рынке, который предназначен для бытового, малоэтажного строительства.В отличие от стальной арматуры она более устойчива к коррозии, характеризуется низкой теплопроводностью, поэтому не создает мостиков холода, прочна при растяжении и не имеет швов. Недостатком является низкая прочность на излом.

Материал применяется для изготовления ограждающих железобетонных конструкций, фундаментов, кладки из газобетона, пеноблока. В чем ее особенности и как правильно вязать стеклопластиковую арматуру?

Для вязания можно использовать:

• Вязальная проволока.Проволока должна быть достаточно толстой, чтобы не порваться при подаче бетона к каркасу. Проволока фиксируется крючком.
• Пластиковые хомуты. Это готовые элементы, они продаются в магазине и просты в использовании. При использовании хомутов плотно затяните их.

Большое внимание уделяется обработке углов. На их место устанавливаются специальные элементы, которые продаются в специализированных магазинах. Стоит отметить, что такую ​​арматуру необходимо вязать строго без термического воздействия.

Видео как вязать арматуру

Фундамент будет прочным и устойчивым к различным нагрузкам при соблюдении нескольких основополагающих факторов: правильного выбора арматурных стержней (сечения и типа), марки и качества бетона, а также правильно подобранного способа крепления стержней в фундамент. одинарный каркас — так называемая арматурная вязка.

Как известно, затвердевший бетон имеет высокий уровень прочности, отлично противостоит сжатию, но в то же время слаб по отношению к нагрузкам на растяжение, сдвиг, изгиб.Проще говоря, бетонной конструкции не хватает должного уровня пластичности, из-за чего готовый фундамент или стена трескаются, расслаиваются и появляются другие видимые и скрытые дефекты. Этот недостаток призван устранить усиливающий каркас.

Арматурный стержень представляет собой металлический или композитный стержень круглого сечения диаметром от 4 до 80 мм. Стержни нарезаются, связываются в единый пространственный каркас с интервалом между соседними элементами 40-60 см и устанавливаются в опалубку перед заливкой товарного бетона и формированием монолитной плиты… Полученная единая конструкция называется железобетонной и отличается лучшими техническими характеристиками по сравнению с обычными бетонными заготовками.

Стальная арматура доступна в нескольких типах:

1. Сборочное помещение. Используется для формирования пространственного «скелета». Нарезанные арматурные стержни укладываются и закрепляются поперечно в вертикальной и горизонтальной плоскости. Самая явная отличительная черта — гладкий профиль и маркировка А1 или А240.

2.Работающий. Этот вид изделий располагается в каркасе продольно (в горизонтальной плоскости), поэтому в готовом виде принимает на себя изгибающие, сдвигающие и растягивающие нагрузки, компенсируя напряжения бетонного камня. Профиль этого вида периодический (бороздчатый) трех типов: кольцевидный, серповидный, смешанный. Выпускается в классах А-II, А-III, А-IV, А-V, А-VI.

Например, рабочая арматура используется для формирования монолитной фундаментной плиты для горизонтальных перпендикулярных сеток, а монтажная — для вертикальных связей между ними.

Самое уязвимое место в армокаркасе — места перекрестия. Для их скрепления между собой используют два метода:

• Сварка. Это считается профессионалами самым надежным, но здесь есть несколько весомых условий. Во-первых, сваривать можно только стальные стержни с маркировкой «С» (А400С, А500С). Во-вторых, себестоимость производства и работ значительно удорожает строительство, ведь нужен сварочный аппарат с комплектующими и специалист по сварке.Категорически не рекомендуется проводить эту процедуру самостоятельно. В-третьих, значительно удлиняются сроки формирования армирующего каркаса.
• Вязание арматуры своими руками. Это самый быстрый и дешевый способ соединения деталей. Область перекрестия плотно скреплена специально разработанным материалом: вязальной проволокой диаметром 1,2-1,4 мм или пластиковыми хомутами.

Чаще всего мастера отдают предпочтение второму способу. Схема проста, но и здесь есть свои подводные камни.Приведенная ниже инструкция поможет начинающим мастерам своими руками правильно закрепить арматурные прутья в единый каркас.

Вязальная проволока или пластиковые зажимы?

Первый и наиболее распространенный способ работы – вязание вручную или с помощью подручных механических средств. Для этих целей можно использовать плоскогубцы, промышленный крючок (цангу) или самодельный. Качество соединений зависит от опыта мастера.

Помимо инструмента вам понадобятся струбцины и расходный материал для вязания.Ручное управление позволяет использовать проволочные или пластиковые стяжки. Прокат достаточно мягкий, выпускается двух разновидностей:

Если арматура полностью скрыта бетоном, то можно выбрать более дешевую неоцинкованную проволоку. Но если, например, формируется фундамент с выведением арматурных связей над бетонной плоскостью (для последующей установки колонн или других элементов), то лучше использовать стальной прокат, защищенный от коррозии цинковой оболочкой.

Для металлической арматуры использовать проволоку, а для композитной оставить пластиковые хомуты.И не меняйте сталь на гибкий ПВХ. Выгоды в цене нет, а по прочности и долговечности фундамент или плита могут значительно проиграть. Тем не менее пластик гораздо слабее металла на разрыв, а все уверения продавцов в обратном не более чем маркетинговая раскрутка товара.

Второй способ работы с арматурой – вязание электроинструментом. В эту категорию входят промышленные крючки для дрели или шуруповерта, а также электрический или аккумуляторный вязальный пистолет.Последнее особенно интересно. Это специальный механизм, напоминающий газовый ключ особо крупных размеров, который после запуска самостоятельно завязывает место перекрестия арматурных стержней и туго стягивает пучок.

По отзывам опытных мастеров, пистолет удобен на горизонтальных поверхностях, каркас из монолитной плиты вяжется быстро (время работы 1-2 секунды), правильно и качественно. Но он не подходит для труднодоступных мест.Недостатком устройства также является большой расход провода и необходимость частой подзарядки аккумулятора, особенно если формируется фундамент под большой объект.

Схема действий

Сначала рассмотрим, как осуществляется вязка металлопроката армирующим крючком.

Первый способ:

• Возьмите проволоку в руки, сложите ее пополам.
• Согнуть вокруг пальца примерно на 1/3 (считая от петли).
• Наденьте усиление и зацепите петлю.
• Поверните инструмент и возьмитесь им за другой конец проволоки, потянув при этом конец стального троса на себя. Вязание осуществляется в 3-5 витков.
• Снимите цангу и загните концы. Если он слишком длинный, обрежьте его.

Точное количество оборотов должно быть определено опытным путем. Обвязка не должна быть слабой, хлипкой, а слишком тугая может растянуть и истончить проволоку.

Второй способ:

• Сложите стальной прокат пополам.
• Надавите на арматуру пальцами и загните концы к себе.
• Вставьте крючок, прокрутите 3-4 раза, снимите и загните концы.

В этом случае каркас получается более надежным, а фундамент из монолитной плиты прочным и долговечным.

Третий способ:

• Кусок проволоки длиной не более 30-40 см согните пополам.
• Начните снизу.
• Связать петлю крючком.
• Согните оставшиеся концы над цангой.
• Полученный кратный цикл прокручиваем 3-5 раз.

Данная схема позволяет жестко зафиксировать область перекрестия в любом случае. Применяется как при ленточном фундаменте, так и при формировании свайной разновидности.

Четвертый способ:

• Сложите кусок проволоки пополам.
• Вставьте крючок в петлю и возьмитесь им за другой конец.
• Одновременно согните отрезанную проволоку вниз, перекинув ее через цангу.
• Потяните инструмент на себя и поверните его 3-4 раза.

Этот метод используется для того, чтобы научить начинающих правильно вязать арматуру крючком. Последний способ хорош при использовании полуавтоматической цанги или дрели со специальной насадкой.

Армирование фундамента видео. Как армировать ленточный фундамент.

В процессе эксплуатации на фундамент действуют различные нагрузки. Учитывается вес конструкции, подвижки грунта. Еще один распространенный фактор — морозный я.Поэтому возникает необходимость в его усилении. К этой процедуре следует подойти со всей серьезностью, так как неправильное усиление приводит конструкцию к разрушению.

Необходимость армирования фундамента

Ленточный фундамент изготавливается из бетонного раствора, в состав которого входит цемент, песок и вода. Обладает высокой прочностью, но достаточной пластичности не обладает, разрушается при растягивающих нагрузках и не обладает свойствами противостоять таким негативным факторам, как изменение температурного режима, сдвиги и деформации фундамента.Для этого в него необходимо ввести металл, в результате чего бетон превращается в железобетон, выдерживающий растягивающие и сжимающие нагрузки. Именно поэтому рекомендуется уделить особое внимание процедуре армирования, которое проводится при опалубке.

Подбор фитингов

Так как от армирования зависит прочность всей конструкции фундамента, следует произвести расчет армирования — определить сечение стержней и их виды:

1. Для усиления ленточного фундамента используются стальные стержни, на которых присутствуют ребра и поперечные выступы, необходимо добиться лучшего контакта с бетоном. Гладкие стержни не способны воспринимать нагрузки, их используют исключительно для создания каркаса.
2. При усилении фундамента под торговое сооружение используйте стержни диаметром 12 мм. При строительстве фундамента под дом вам понадобится ребристая арматура, которая имеет диаметр около 20 миллиметров.
3. Для поддержания нижнего и верхнего ряда, предотвращения образования трещин в бетоне применяют вспомогательные брусья, которые имеют диаметр от 4 до 10 мм. Особенно это актуально в том случае, когда высота фундамента превышает 15 см.
4. Прутья арматуры имеют специальный индекс: индекс С — арматура подвергается сварке, индекс К — стержни устойчивы к коррозионному растяжению.
5. Минимальное содержание продольной арматуры, которая должна присутствовать в ленте, регламентируется документом, который носит название «Бетонные и железобетонные конструкции». Этот показатель составляет не менее 0,1 % от общей площади ленты. Если основание 1200 мм, а ширина достигает 400 мм, то площадь сечения арматуры будет не менее 480 миллиметров квадратных.
6. Для расчета минимального количества стержней для арматурного каркаса необходимо всю площадь поперечного сечения разделить на сечение, имеющее выбранную арматуру. Например, квадрат 480 мм разделить на квадрат 10 мм и получится 48 стержней.
7. Для определения длины арматуры умножьте количество стержней, которые будут использоваться во всех ярусах, на длину ленты.

Схема армирования фундамента

Фундамент усилен в местах, где велика вероятность растяжения.Такие зоны возникают сверху, где сказывается влияние нагрузки всего дома, а снизу фундамента за счет морозных пороховых сил. Армировать ни нижнюю, ни верхнюю ленту нельзя, так как нагрузки действуют с обеих сторон. Укреплять среднюю часть не имеет смысла, так как она почти не нагружена, а дополнительные ярусы мешать не будут. Оптимальный вариант — выбрать схему армирования, состоящую из простых фигур. Подойдет квадрат или прямоугольник, это залог получения прочного каркаса.Учтите тот факт, что ширина пояса равна половине его высоты.

Технология армирования фундамента ленты

• Для начала установите опалубку и проверьте ее на внутренней стороне пергамента, чтобы в дальнейшем упростить ее демонтаж.
• Перед укладкой каркаса сделайте подсыпку, представляющую собой песчано-гравийную подушку. Заливается бетоном, слой которого 5-8 мм. Ждём, пока он схватится. Кроме того, можно не создавать погружение, но тогда не забудьте поставить под нижний ряд специальные подставки, специальные подставки так, чтобы расстояние от них до песчаной подушки было не менее 7 см.Можно использовать кирпичи, установленные на ребро.
• В траншею будят арматурные стержни, длина которых равна глубине основания. Помните, что они должны отстоять от опалубки примерно на 5 мм.
• Уложите нижний ряд арматуры. Его формируют с помощью 2-4 арматурных стержней. Они располагаются на расстоянии 30 см друг от друга с нахлестом, который должен составлять 50 диаметров арматуры в сантиметрах. При монтаже верхнего слоя от поверхности также необходимо выдерживать определенный отступ – 50-60 мм.
• Стержни должны располагаться равномерно по ширине фундамента. Стержни, образующие верхний ряд, не должны быть выше просвета между нижними стержнями. При использовании арматуры разного диаметра, уложенной толще внизу ленты, также используйте ее на углах.
• Вспомогательные поперечные тяги загнуты в раму. Их размещают с шагом 0,5-0,8 м. Верхний и нижний ряды крепятся между собой перемычками к штырям, забитым вертикально в землю.
• Для достижения большей прочности стержень соединяют ячейкой, углы следует располагать под прямым углом, создавая специальный крючок и привязывая мягкую вязаную проволоку.Для подключения клапана отрежьте небольшой кусок проволоки, который достигает 30 см, и сложите его пополам. Далее нужно ввести его в место соединения стержней, и повернуть крючок в петлю. Поместив в него два других конца, все переворачивают, чтобы образовалось прочное соединение.
• Дополнительно возможен вариант использования электрических крючков или привлечения отвертки в комплекте со специальной насадкой.
• Но электросварка не подходит. В процессе сварки изменяются физические характеристики металла, швы имеют очень маленькую толщину, брюнетное соединение получается не совсем прочным.А если сваривать, то только из специально предназначенного для этого материала, которым является фурнитура с маркировкой S.
.
• Для армирования уголков и соединения смежных деталей применяют гнутую арматуру, а также устанавливают специальные усиления, имеющие Г- или П-образный вид. Применение прямых стержней не даст возможности создать жесткий сплошной каркас, кроме того, фундамент даст трещины и сколы на углах.
• После армирования фундамента сделать вентиляционные отверстия для повышения амортизационных характеристик конструкции и предотвращения гнилостных процессов.Затем заливается бетон, и выполняется гидроизоляция.

Так как фундамент – это основа дома, учтите при его армировании все тонкости и нюансы, о которых мы рассказали выше, и конструкция получится по-настоящему крепкой.

Основной задачей фундамента является передача нагрузки здания (сооружений) на грунт. Очевидно, что бетон в фундаменте будет испытывать внутреннюю силу на сжатие – стены давят сверху, снизу на грунт.Бетон, в отличие от арматуры, очень хорошо работает на сжатие. Так зачем армирование в ленточном фундаменте?

Зачем нужна арматура в ленточный фундамент

В процессе эксплуатации здания неизбежно возникает осадок. Грунт под цоколем под давлением сверху уплотняется. Чем выше давление, тем прочнее происходит уплотнение. В том случае, если оно строго равномерно по всей длине ленточного фундамента, опасных внутренних усилий в фундаменте не возникает.

На практике такая ситуация встречается крайне редко. Несимметричность форм и нагрузок вызывает неравномерность давления. Для уменьшения неравномерности осадки в пределах одного здания обычно используют ленты фундамента разной ширины. Больше нагрузка — больше ширина. Но даже в этом случае полностью выровнять значения давления под цокольным основанием невозможно.

Кроме того, нельзя ручаться за абсолютную идеальность основания фундамента (грунта).Различные включения в толще почвы также формируют неравномерность осадка. Негативное влияние оказывает неэфирная влажность. Негерметичность водопроводных коммуникаций, отсутствие завтрака с одной стороны, вероятность появления различных нападений (дополнительная нагрузка дает дополнительный осадок) — все это формирует неравномерность осадки.

Сигнально говоря, поверхность грунта под лентой фундамента стремится стать «кривой» в вертикальном направлении.Наиболее опасными зонами являются углы, а также места со значительными перепадами нагрузок (например, с переменным полом, наличием колонн, дополнительно нагруженных пилонов и т. д.). Такая ситуация формирует дополнительные внутренние напряжения в виде поперечных сил и изгибающих моментов в поясе фундамента. Для их восприятия в тело фундаментов вводят арматуру, так как трещины не появятся не только в ленте, но и в стенах.

Какая арматура нужна для фундамента

По материалу арматура делится на два вида — стальная и композитная. Последний появился сравнительно недавно и, имея ряд недостатков (как и достоинств), сегодня редко применяется в частном строительстве.

Арматура стальная подразделяется на катанку и проволоку. Для армирования ленточного фундамента применяют стержневую арматуру периодического профиля в качестве основной (рабочей, еще говорят «продольной») и гладкой в ​​виде дополнительной (поперечной).

Рабочая арматура должна иметь хорошее сцепление с бетоном для обеспечения совместной работы.Такую арматуру изготавливают с периодическим профилем, разделяя ее на классы прочности. По ГОСТу времен СССР арматура применяется для частного строительства класса А-III или его аналог по современному ГОСТу — А400. В качестве поперечной арматуры используются гладкие стержни класса А-I или его современный аналог А240. Арматура по современному ГОСТу характеризуется несколько измененным профилем (серпом). Принципиальных различий между ними нет.

Конструктивные требования к ленточным фундаментам и их армированию

Ввиду некоторой непредсказуемости степени неравномерности осадки точный расчет необходимого диаметра для ленточного фундамента вряд ли возможен. Поэтому за десятилетия строительства и эксплуатации зданий выработались конструктивные требования к армированию ленточного фундамента.

• Диаметр рабочих стержней принимается не менее 12мм.
• Рабочие (продольные) стержни объединяются в пространственные каркасы поперечным армированием сваркой или вязкой.
• Количество продольных стержней в раме не менее четырех (чаще шести).
• Шаг поперечной арматуры назначается в пределах 200-600мм.Диаметр стержней 6-8мм.
• Толщина ленточного фундамента обычно принимается равной 300 мм.
• Уязвимые места в углах и Т-образных пересечениях усиливаются векторами армирования или ветвями. Их диаметр принимается равным диаметру продольных стержней.

Схема армирования ленточного фундамента. Продольная стыковка рабочей арматуры. Армирование углов.

Армирование ленточного фундамента Дачный граф Одноэтажный дом С мансардным размером в плане 10х6м.

Продольная арматура выполнена шестью стержнями моделей класса А-III диаметром 12мм. Поперечные — хомуты из арматуры класса А-I диаметром 8мм. Шаг хомутов принимается в области углов и тавровых пересечений 200мм, в остальных местах 600мм.

Углы и места Т-образных пересечений армируются угловыми и диагональными сосудами из стержней арматуры класса А-III диаметром 12мм. Припадок в области подгонки к продольным тягам берется 50 диаметров (50х12мм = 600 мм).

Стыковка длин рабочих стержней арматуры в этом случае может быть выполнена путем запуска отрезков одинаковой длины (600 мм). В таких местах также желательно ставить хомуты с быстрым шагом (200мм). Длина арматурных стержней достигает 11,7 м. По возможности, чтобы уменьшить объем работ, стоит избегать продольных соединений.

Армирование углов и Т-образных пересечений допускается также выполнять так называемыми стойками.Представляют собой М-образный изгиб продольных стержней на все тот же объем 50D.

При армировании ленточных фундаментов должны выполняться требования к защитному слою арматуры — во избежание появления ржавчины. Для фундаментов величина защитного слоя составляет 40 мм в боковых и верхних гранях. Для подошвы также допускается брать 40мм в случае устройства подготовки из бетона КЛ. В2,5…В10 толщиной 100мм. В противном случае защитный слой для подошвы придется увеличить до 70мм.

Сколько нужно арматуры для ленточного фундамента

Важным вопросом перед началом строительства является его стоимость. Определить его в объеме фундамента без определения необходимого количества арматуры невозможно. Но для первоначальной оценки можно использовать весовой коэффициент армирования. За десятилетия проектирования и строительства был выведен показатель количества арматуры для малоэтажных зданий. Она составляет примерно 80 кг/м3.То есть, если для вашего ленточного фундамента требуется 20м3 бетона, арматуры потребуется 20х80=1600кг. Необходимый объем бетона при этом рассчитать несложно – нужно только знать периметр здания, длину несущих внутренних стен, задать высоту ленты 300мм и умножить на ее ширину.

С точки зрения экономии целесообразно произвести более точный расчет перед покупкой арматуры. Для этого придется нарисовать схему армирования, определить общую нарезку продольной и поперечной арматуры, ВУТ, прибавить 5-10% на обрезки и затем умножить полученные данные на вес трассы для каждой из диаметры.

Армирование ленточного фундамента — вязать или варить?

Прутья арматуры соединяются в каркасы сваркой или вязкой. Каждый из методов имеет свои преимущества и недостатки.
Основным недостатком сварного соединения является невозможность (по действующим нормам и стандартам) выполнить качественное поперечное соединение ручным электродом.

В заводских условиях каркас и решетки варятся контактной, а не дуговой, сваркой.На практике строители часто пренебрегают требованиями норм и варят вручную. В результате очень часто либо обесценивание (соединение недостаточно прочное), либо срез (ослабление продольного стержня). Кроме того, арматуру класса А-III допускается изготавливать из стали марки 35ГС, имеющей проблемы со свариваемостью. Если к этому добавить необходимость ведения сварочного аппарата, возможность их держать, значительный расход электроэнергии, то преимущества трикотажного компаунда становятся очевидными.

Вязаный компаунд выполняется вязальной проволокой диаметром 0,8-3мм.

В качестве инструмента применяется вязальный крючок. (См. фото в начале работы.) Плюсы такого соединения — отсутствие всех недостатков, характерных для сварного соединения, но есть и своя сложность, меньшая жесткость по сравнению со сварным вариантом (устраняется дополнительной диагональной распоркой стержни для придания жесткости каркасу на стадии бетонирования).

При сварных соединениях поперечное армирование выполняют отдельными стержнями, приваренными к продольным.Их расположение должно быть как вертикальным, так и горизонтальным. При вязаном варианте замкнутые секции загибаются, что отбрасывается рабочими стержнями. Шаблон представляет собой прочную таблицу с армированием армированием. Их расположение на столе соответствует положению продольных стержней в сечении ленты фундамента. Огибая короткий стержень куском трубы как рычагом, можно сделать хомуты самостоятельно.

Любое здание, независимо от его назначения, немыслимо без надежного фундамента.Возведение фундамента – одна из важнейших и закономерных задач всего строительного цикла в целом, и этот этап, кстати, часто является одним из самых трудоемких и затратных – зачастую до трети сметы берет именно на него. Но при этом здесь должны быть абсолютно исключены любые упрощения, необоснованная экономия на качестве и количестве. необходимые материалы, пренебрегают существующими правилами и технологическими рекомендациями.

Лента, как наиболее универсальная, подходит для большинства домов, возводимых в сфере частного строительства домов и хозяйственных построек, изготавливается из всего многообразия конструкций фундаментов.Такое основание отличается высокой надежностью, но, разумеется, при качественном его исполнении. Ключевым условием и долговечностью является грамотно спланированное и правильно проведенное армирование ленточного фундамента, чертежи и основные принципы устройства которого будут предметом рассмотрения в данной публикации.

В статье помимо схем будет приведено несколько калькуляторов, которые помогут начинающему строителю в выполнении этой не простой задачи по созданию ленточного фундамента.

Общие понятия. Преимущества ленточного фундамента

Итак, вкратце несколько общих понятий об устройстве ленточного фундамента. Сама по себе она представляет собой сплошную забетонированную полосу, без перерывов на двери или великолепные рифы, которые становятся основой для возведения всех наружных стен и капитальных внутренних перегородок. Сама лента погружается на определенное расчетное расстояние в почву и при этом выступает сверху ее основания. Ширина ленты и глубина ее растраты, как правило, выдерживается одна на весь фундамент.Такая форма способствует наиболее равномерному распределению всех нагрузок, приходящихся на основание.

Ленточные основы также можно разделить на несколько разновидностей. Так, из бетона не только заливают, но и делают сборные, применяя для этого, например, специальные фундаментные железобетонные блоки, или используя стыковое наполнение. Однако, поскольку наша статья посвящена армированию, в дальнейшем будет рассматриваться только монолитный вариант пояса фундамента.

Ленточный фундамент

можно отнести к универсальному типу причин.Такой схеме обычно отдают предпочтение в следующих случаях:

• При возведении домов из тяжелых материалов — камня, кирпича, железобетона, строительных блоков и т.п. Словом, когда необходимо равномерно распределить очень значительную нагрузку на грунт.
• Когда застройщик планирует обзавестись полноценным цокольным или даже цокольным этажом – это может себе позволить только ленточная схема.
• При строительстве многоэтажных зданий применяют тяжелые межэтажные перекрытия.
• При участке под застройку характерна неоднородность верхних слоев почвы. Исключение составляют лишь совсем неустойчивые грунты, когда создание ленточного фундамента становится невозможным или нерентабельным и имеет смысл обратиться к другой схеме. Невозможен ленточный фундамент И в регионах с вечным Мерзлотом.

Монолитный ленточный фундамент имеет немалое количество других достоинств, к которым относятся долговечность, исчисляемая многими десятками лет, относительная простота и понятность конструкции, широкие возможности в плане прокладки инженерных коммуникаций и организации утепленных полов первого этажа.По своим прочностным качествам он не уступает монолитным плитам и даже превосходит их, требуя при этом меньших материальных затрат.

Однако не стоит думать, что ленточный фундамент абсолютно неуязвимая конструкция. Все перечисленные преимущества будут действительны только в том случае, если параметры фундамента под дом будут соответствовать условиям района строительства, расчетной нагрузке, иметь заявленный запас прочности. А это, в свою очередь, означает, что к конструкции фундамента (любого, кстати) всегда предъявляются особые требования. И ленточная арматура в ряду этих задач занимает одну из ключевых позиций.

Лента ширины фундамента и глубины его

Это два основных параметра, от которых будет зависеть сама схема армирования будущего пояса фундамента.

А вот степень реабилитации в грунт ленточных фундаментов можно разделить на две основные категории:

• Понимание ленточный фундамент подходит для возведения каркасных сооружений, небольших загородных домов и хозяйственных построек при условии достаточно устойчивого, плотного грунта на участке.Ленточная подошва располагается выше границ плодов почвы, то есть обычно не опускается ниже 500 мм без учета опорного блока.
• Для зданий, построенных из тяжелых материалов, а также на участках, где состояние грунта не отличается устойчивостью, необходима глубокая низовая лента. Его подошва уже опускается ниже уровня промерзания грунта, не менее 300 ÷ 400 мм, а при наличии строительных планов также и цоколь (цоколь) еще ниже.

Понятно, что высота ленты фундамента в целом, включая глубину ее залегания, это не произвольные величины, а параметры, которые получены в результате тщательно проведенных расчетов. При проектировании учитывается весь массив исходных данных: тип грунтов на участке, степень их устойчивости как в поверхностных слоях, так и изменение структуры на изображении; климатические особенности региона; Наличие, расположение и другие особенности почвенных водоносных горизонтов; Сейсмические характеристики района.Плюс накладывается специфика планируемого к строительству здания — суммарная нагрузка, как статическая, создаваемая только при возведении конструкции (естественно, с учетом всех ее составляющих), так и динамическая, вызываемая эксплуатационными нагрузками, и всевозможные внешние воздействия, включая ветер, снег и другие.

На основании вышеизложенного уместно будет сделать одно важное замечание. Принципиальная позиция автора этих строк заключается в том, что расчет основных параметров ленточного фундамента не терпит дилетантского подхода.

Несмотря на то, что в Интернете можно найти массу онлайн-приложений для подобных расчетов, вопрос проектирования фундамента все же правильно доверить специалистам в данной области. При этом корректность предлагаемых программ расчета нисколько не оспаривается – многие из них полностью соответствуют актам СНиП и способны действительно давать точные результаты. Проблема лежит несколько в другой плоскости.

Суть в том, что любая, даже самая совершенная программа расчета требует точных исходных данных.Но в этом деле без специальной подготовки не обойтись. Согласитесь, правильно оценить геологические особенности площадки под строительство, учесть все нагрузки, приходящиеся на ленту фундамента, и — с разложением их по осям, обеспечить все возможные динамические изменения — непрофессионал просто не в состоянии. Но каждый исходный параметр имеет значение, и недооценка вполне может потом «сыграть злую шутку».

Правда, если планируется строительство небольшого загородного дома или хозяйственной постройки, то приглашение дизайнера может показаться излишним. Ну а на свой страх и риск хозяин может соорудить низкопрофильный ленточный фундамент, используя, например, примерные параметры, которые указаны в таблице ниже. Для легких построек сильно размытая лента не требуется (отрицательную роль может сыграть и большое продувание, связанное с приложением касательных сил при морозном заметании грунта). Как правило, в таких случаях ограничивается максимальная глубина расположения подошвы в 500 мм.

Тип застройки	Сарай, баня, хозяйственные постройки, небольшой гараж	Одноэтажный дачный дом, в том числе с мансардой	Одно- или двухэтажный коттедж, предназначенный для постоянного проживания	Двух- или трехэтажный особняк
Среднее значение нагрузки на грунт, кН/м²	20	30	50	70
Типы почв	Рекомендуемая глубина	Постановка ленты	(Кроме подвала	Часть фундамента)
Выраженная каменистая почва, оока	200	300	500	650
Глина плотная, суглинок, не осыпающийся после усилия сжатия пальма	300	350	600	850
Настил из сухого песка, суп	400	600		Коммуникативный профессиональный расчет фундамента
Мягкий песок или насыщенный грунт или песок	450	650	Коммуникативный профессиональный расчет фундамента	Коммуникативный профессиональный расчет фундамента
Очень мягкий песок, почва или песок	650	850	Коммуникативный профессиональный расчет фундамента	Коммуникативный профессиональный расчет фундамента
Питман		Требуется другой тип фундамента	Требуется другой тип фундамента	Требуется другой тип фундамента

Еще раз подчеркнем — это только усредненные значения, которые нельзя считать истиной в последней инстанции. В любом случае, если строитель-любитель использует подобные источники, он берет на себя определенный риск.

Теперь — о ширине ленты фундамента.

Он тоже имеет свои особенности. Во-первых, для обеспечения жесткости конструкции фундамента принято придерживаться правила, что общая высота ленты должна не менее чем в два раза превышать ширину ее ширины – но это правило соблюдается. И второе — ширина ленты в районе подошвы должна быть такой, чтобы распределяемая нагрузка была меньше расчетных параметров сопротивления грунта, естественно, тоже с некоторым конструктивным запасом.Одним словом, лента фундамента при полной нагрузке должна стоять устойчиво, не уходить в землю. В целях экономии материалов часто приходится наращивать подошву ленточного фундамента уширением.

Наверное, нет смысла приводить формулы и табличные значения сопротивления грунта для проведения самостоятельных вычислений. Причина та же: не столько сложность выполнения расчетов, сколько проблемы с правильным определением исходных параметров. То есть, опять же, по таким вопросам лучше обращаться к профессионалам.

Ну а если строится легкое здание или загородный дом, то можно руководствоваться тем, что ширина ленты должна быть минимум на 100 мм больше толщины стен. Как правило, при самостоятельном планировании фундамента принимают круглые значения, кратные 100 мм, обычно в пределах от 300 мм и выше.

Армирование ленты фундамента

Если проектированием ленточного фундамента занимается специалист, то готовый чертеж обязательно будет включать в себя не только линейные параметры самого конкретного пояса, но и характеристики арматуры — диаметр стержней арматуры, их количество и пространственное место расположения.Но в случае, когда принимается решение о самостоятельном возведении фундамента под здание, при планировании проекта необходимо учитывать определенные правила, установленные СНиП.

Какие клапаны подойдут для этих целей?

Для правильного планирования необходимо хотя бы разбираться в армировании арматуры.

Существует несколько критериев классификации арматуры. К ним относятся:

• Технология производства.Таким образом, клапан бывает проволочный (холоднокатаный) и стержневой (горячекатаный).
• По типу поверхности арматурные стержни различаются на гладкие и имеющие периодический профиль (рыхление). Профильная поверхность арматуры обеспечивает максимальный контакт с заливным бетоном.

• Клапан может быть предназначен для обычных или предварительно напряженных железобетонных конструкций.

Для создания армирующей конструкции ленточного фундамента, как правило, применяют арматуру, выпускаемую по ГОСТ 5781.Настоящий стандарт включает горячекатаный прокат, предназначенный для армирования обычных и предварительно армированных конструкций.

В свою очередь эта арматура распределяется по классам от А-i до А-VI. Отличие в основном состоит в разновидностях применяемых сталей и, следовательно, в физико-механических свойствах изделий. Если в арматуре начальных классов А используется малоуглеродистая сталь, то в изделиях высоких классов параметры металла приближаются к легированным сталям.

Все характеристики классов фурнитуры известны, когда самостоятельное строительство не требуется.А самые важные показатели, которые повлияют на создание арматурного каркаса, приведены в таблице. В первом столбце указаны классы арматуры по двум стандартам обозначения. Так, в скобках сделано обозначение классов, цифровое обозначение которых показывает предел текучести, используемый для производства стальной арматуры – при закупке материала в прайс-листе могут быть и такие показатели.

Класс арматуры по ГОСТ 5781	Марка стали	Диаметры стержней, мм	Допустимый угол изгиба в холодном состоянии и минимальный радиус кривизны при изгибе (D — диаметр стержня, D — диаметр приспособления для гибки)
А-И (А240)	СТ3КП, СТ3СП, СТ3ПС	6 ÷ 40.	180º; Д = Д.
А-II (А300)	Т5П, СТ5ПС	10 ÷ 40.	180º; Д = 3D
-«-	18Г2С	40 ÷ 80.	180º; Д = 3D
AC-II (AC300)	10GT	10 ÷ 32.	180º; Д = Д.
А-III (А400)	35ГС, 25Г2С	6 ÷ 40.	90º; Д = 3D
-«-	32G2RS	6 ÷ 22.	90º; Д = 3D
A-IV (A600)	80s	10 ÷ 18.	45º; Д = 5д.
-«-	20Hg2c, 20HG2T	10 ÷ 32.	45º; Д = 5д.
A-V (A800)	23x2g2t, 23x2g2c	10 ÷ 32.	45º; Д = 5д.
A-VI (A1000)	22x2g2a, 20x2g2cs, 22x2g2p	10 ÷ 22.	45º; Д = 5д.

Обратите внимание на последнюю колонку, где указаны допустимые углы изгиба и диаметры кривизны. Это важно с той точки зрения, что при создании армирующей конструкции приходится изготавливать гнутые элементы — хомуты, вставки, ножки и т.п. При изготовлении проводников, оправок или других приспособлений для гибки необходимо ориентироваться на эти величины , так как уменьшение радиуса изгиба или угла приведет к потере арматурой своих прочностных качеств.

Стержни

класса A-I доступны в гладком исполнении. Все остальные классы (за некоторыми исключениями, которые, однако, в большей степени зависят от индивидуальных требований заказчика) — с периодическим профилем.

Для ленточного фундамента в частном строительстве оптимальным выбором будет арматура класса А-III, в крайнем случае — А-II, диаметром от 10 мм и выше.

Для элементов конструкции Армопояса (хомутов, перемычек) удобно использовать гладкий стержень класса А-I, диаметром 6 или 8 мм.Использование высококачественной арматуры — нерентабельно, в связи с наибольшей ценностью при явном незнании таких высоких физико-технических показателей.

«Классическая» схема армирования ленты фундамента. Количество продольных стержней

Для начала — рассмотрим типовую схему Армирование прямых участков ленты фундамента.

Основание представляет собой прямоугольник, с обязательными уровнями армирования сверху и снизу, выполненными из продольной арматуры (поз.1), которые соединены между собой горизонтальной поперечной (поз. 2) и вертикальной арматурой, создающими своеобразную «коробчатую» конструкцию. Такое расположение поясов позволяет максимально использовать две основные разнонаправленные силы: от общей нагрузки, создаваемой зданием, и морозного сметания грунта. При этом центральная часть ленты нагружается меньше всего, а если фундамент имеет общую высоту до 800 мм, то чаще всего бывает достаточно двух лент.

При более высоких лентах применяют расположение продольных поясов в три и более ярусов.Но, как уже было сказано, такие фонды полагаются на свои собственные — занятие довольно рискованное.

На рисунке показано соединение продольных стержней в объемную конструкцию с помощью сегментов фурнитуры. Такой подход вполне допустим, однако неудобен. Работа пойдет намного быстрее и качественнее, если заранее на кондукторе подготовить хомуты по размеру армопояса, а затем связать все детали в общую конструкцию.

Обратите внимание на рисунок, на котором стрелки показаны в двух размерах: Н — высота пояса арматуры и до — его ширина.Следует правильно представить, что это вовсе не высота и не ширина ленты. Металлические части фундамента должны быть защищены от кислородной коррозии слоя бетона. По СНиП минимальный слой 10 мм, а для ленточного основания оптимально 50 мм до края бетонной конструкции. Необходимо учитывать при планировании, а при монтаже соблюдение необходимых просветов между арматурой и опалубкой помогут безаккомпанементные устройства. Так, выставить нужное расстояние от нижней части опалубки можно, уложив кирпичи или установив под нижние стержни специальные пластиковые стойки.

А необходимый зазор боковых стенок опалубки можно соблюсти, если специальные замки-«звездочки», которые просто надеваются на прутья арматуры.

Теперь — более плотно к вопросу, сколько нужно стержней продольной арматуры, и какого они должны быть диаметра.

Участок наложения арматуры	Минимальный диаметр арматуры
Продольная арматура на прямолинейных участках длиной не более 3 метров	10 мм
То же, но при длине участка более 3 метров	12 мм
Крестовины и хомуты сжатых элементов конструкций.	Не менее 0,25 от диаметра рабочей арматуры, и при этом — не менее 6 мм
Крестовины и хомуты в районе изгиба вязаных рамок	6 мм
Зажимы для ленточного вязаного каркаса высотой не более 800 мм	6 мм
То же, но с высотой вязаного каркаса более 800 мм	8 мм

Ну и количество продольных стержней, необходимое для обеспечения расчетной прочности ленты фундамента, напрямую зависит от ее размеров и от диаметра используемой арматуры. В соответствии с действующими требованиями СНиП общая площадь поперечного сечения стержней продольной арматуры должна быть не менее 0,1 % от площади поперечного сечения ленты. Исходя из этого, несложно произвести требуемый расчет. Чтобы читателю было еще проще — ниже расположен соответствующий калькулятор.

Если получилось ровное значение, превышающее 4 стержня, то арматуру рекомендуется распределить на три пояса, расположив средний центр между верхним и нижним.Если получается нечетное количество, пять и более штук, имеет смысл усилить нижнюю банку арматуры – именно там на пояс фундамента действуют наибольшие изгибающие нагрузки.

Еще одно правило: требованиями СНиП установлено, что расстояние между соседними элементами продольной арматуры не должно превышать 400 мм.

Ввязка стержней продольной арматуры в объемную конструкцию производится с помощью заготовленных хомутов. Для их изготовления обычно сооружается специальное приспособление — его легко собрать на верстаке или на отдельной подставке.

Шаг установки зажима также подчиняется определенным правилам. Так, она не должна быть больше ¾ высоты ленты фундамента, и при этом – не превышать 500 мм. В местах армирования – на углах и примыканиях стен хомуты ставят еще чаще – об этом будет сказано ниже.

Если есть необходимость в соединении двух стержней арматуры, расположенных на одной линии, то между ними делают в сумме 50d (D — диаметр стержня арматуры).В приложении к наиболее часто используемым диаметрам 10 и 12 мм такой диаметр будет составлять от 500 до 600 мм. Кроме того, в этом месте желательно установить дополнительный фиксатор.

Объединение арматуры и хомутов в единую конструкцию производится путем взятия с использованием стальной оцинкованной проволоки.

Даже если в личном распоряжении имеется сварочный аппарат, а сам владелец считает себя достаточно опытным сварщиком, все равно армирующая конструкция должна выполняться проволочными скрутками.Некачественный вышедший из строя компаунд, а еще хуже — перегрев арматуры приведет к резкому снижению прочностных характеристик создаваемой конструкции. Не для сварки армирующих конструкций в промышленном строительстве допускаются только высококвалифицированные специалисты. А кроме того, использование специализированной арматуры, в обозначении класса которой присутствует индекс «С» — сварка.

На вопросах практической вязки арматурного каркаса в данной публикации мы останавливаться не будем – эта тема заслуживает отдельного рассмотрения.

Армирование сложных каркасов

Если с установкой каркаса на прямых участках армирующего пояса ленточного фундамента все достаточно ясно, то на сложных участках многие часто допускают ошибки. Свидетельством тому являются многочисленные фото, опубликованные в Интернете, на которых хорошо видно, что две сходящиеся в углу или примыкающие друг к другу рамы просто соединены проволочными скрутками в местах пересечения арматуры.

Неправильно смонтированные узлы соединения или подгонки армирующих поясов нарушают равномерность распределения по осям нагрузки, приходящейся на фундамент, что вполне может привести к появлению трещин или даже разрушению ленты на этих участках . Существуют определенные схемы армирования таких узлов – они будут рассмотрены ниже в таблице.

Основные схемы усиления уголков и регулировочные узлы

(На бордовых схемах показаны границы фундамента, темно-серым — стержни продольной арматуры, синим — хомуты каркасной конструкции. Дополнительно разными цветами будут выделены отдельные специфические элементы узла усиления, что оговаривается в текстовой части. Все иллюстрации даны в миниатюре, которую можно увеличить кликнув мышкой).

Углы и схема примыкающего армирования	Краткое описание схемы
Усиление в местах тупого изменения направления ленты фундамента
	При необходимости выполнить тупое изменение направления ленты фундамента, при условии, что угол превышает 160 градусов, нельзя допустить большого усиления. Продольная арматура изгибается под нужным углом. Шаг установки хомута (S) практически не меняется. Единственной особенностью является размещение двух хомутов рядом с местом изгиба арматуры, расположенным на внутреннем контуре ремня.
	Аналогичная, казалось бы, ситуация, но угол изменения направления хоть и тупой, но меньше 160 градусов. Схема усиления уже другая. Арматурный стержень, идущий по внешней конструкции рамы, просто сгибается в нужном направлении. Сходящийся, но внутренний контур к углу стержня делают более длинным, чтобы они вместе пересекались, доходили до противоположной стороны пояса армирования, а заканчивались на нем загнутыми под нужный угол лап (выделено красным). Длина этой изогнутой детали-лапы не менее 50d (D — диаметр стержня продольной арматуры). Лапы связаны с внешней арматурной скруткой, а постановка хомутов на этом участке галучная. В верхней части угла на наружной краске дополнительно устанавливается вертикальный отрезок арматуры (показан оранжевой стрелкой).
Усиление на прямых углах армирующего каркаса
	Схема с одним большим сочленением и двумя «ножками». Продольная арматура, сходящаяся по внутреннему контуру, пересекается между собой, доходит до противоположных стенок опалубки, где изгибается с образованием «лап» (показаны красным), расположенных в расходящихся направлениях. Минимальная длина «лап» — от 35 до 50d. Один штуцер по внешнему контуру срезается в угол, а второй перпендикулярно ему отгибается с образованием большого чередования (показан фиолетовым цветом), которое должно иметь такую ​​длину, чтобы как минимум полностью перекрывать «лапку» «. Вся конструкция соединяется с помощью хомутов, шаг которых не должен превышать половины расчетного — 1/2S. Вершина угла изгиба дополнительно усилена вертикальной арматурой.
	Схема аналогична предыдущей. Продольная арматура также гнется и сгибается «лапками», а вместо шестигранника на внешнем контуре арматуры устанавливается Г-образная вставка (показана зеленым цветом). Длина каждой стороны этой вставки не менее 50d. Связывание узла — с применением хомутов, установленных с уменьшенным в два раза шагом. Остальное понятно по схеме.
	Схема, удобная, когда рамки для каждой стороны вяжут отдельно, а потом укладывают в опалубку. В данном случае пересечение и соединение рам в общую конструкцию выполнено с помощью П-образных вставок (показаны синим цветом). Длина «рогов» каждой из этих накладок не менее 50d. Традиционно на участке усиления шаг установки хомута уменьшен вдвое от расчетного. Обратите внимание на дополнительное усиление зоны пересечения П-образных вставок вертикальной арматурой.
Усиление в местах боковой регулировки фундаментной ленты
	Продольная стыковка основной ленты фундамента на месте регулировки не прерывается. Продольная арматура примыкающей ленты пересекается с внутренним контуром арматуры, доходит до внешней стороны опалубки и загибается «ножками» (красными), которые расположены в сходящихся направлениях. Связывание хомутов с уменьшенной половинкой и плюсом дополнительно связано с участком пересечения сходящихся «лап» с наружной продольной арматурой основной ленты. Длина «стопы» — не менее 50d.
	Схема, удобная при раздельной сборке примыкающих арматурных каркасов. Рамка основной ленты не прерывается, а рамка соседней — заканчивается линией пересечения. Обвязка в единую конструкцию осуществляется с помощью Г-образных вставок (зеленого цвета), которые соединяют продольную фурнитуру соседней ленты с внешними контурами основной. Длина стороны такой вставки не менее 50d. Все хомутовые соединения установлены и соединены с уменьшенной половинкой.
	Усиление примыкающей части U-образной вставкой. Как и в других случаях, каркас фундамента не прерывается. Продольная арматура примыкающей рамы выведена на внешний контур и загнута «ножками» (красными), которые расположены в расходящихся направлениях. Длина стороны такой стопы — от 30 до 50d. Основное увеличение выполняется П-образной вставкой (синего цвета) с длиной каждого из «рогов» не менее 50d. Звено — с традиционно уменьшенной двухступенчатой ​​настройкой зажимов. Доборная навеска с установкой вертикальной арматуры — на участке прилегания нижней части П-образной вставки к внешнему контуру арматуры основной ленты.

Вы должны правильно понимать еще один нюанс. На схемах, предложенных в таблице, показан верхний ярус армирующего пояса.Но точно такое же усиление должно быть предусмотрено и в нижнем поясе, тем более что максимальные нагрузки обычно приходятся на нижнюю часть ленты фундамента.

Полезные приложения для расчета количества необходимых материалов

Ниже читателю будут предложены три калькулятора, которые помогут в вопросах расчета количества материала, необходимого для реализации выбранной схемы армирования кровельного фундамента.

Калькулятор расчета количества основной арматуры

Для расчета необходимого количества основной продольной арматуры ленточного фундамента необходимо знать несколько исходных величин:

• В первую очередь это общая длина создаваемой ленты фундамента. Разумеется, не только внешний периметр, но и все внутренние перемычки, если они предусмотрены проектом.
• Второй параметр — количество стержней продольной арматуры. Как определить эту сумму — было описано выше в этой публикации, с применением соответствующего калькулятора.
• Третий параметр — количество мест армирования, также рассмотренное выше. Сюда входят все углы и примыкающие узлы лент фундамента. Естественно, на этих участках увеличивается расход арматуры.

Учетная программа, кроме того, учитывает необходимость выполнения приемки стержней арматуры в прямых участках ленты. Длину юсти принимают равной 50d, то есть для наиболее часто используемых диаметров арматуры она будет составлять от 500 до 600 мм.

Калькулятор выдаст результат в амбарном количестве арматурного стержня стандартной длины (11,7 метра). Иногда сложность транспортировки «Лонгов» вынуждала покупателей приобретать удилища, просушенные за ночь (5.85 метров). С одной стороны, упрощается транспортировка, а с другой — одновременно неизбежно увеличивается количество приклеек фурнитуры при монтаже каркаса, то есть общий необходимый способ. В программе расчета предусмотрено второе конечное значение, выраженное в количестве «неразъемных» стержней. Это позволит произвести доработку и сделать последующий выбор в пользу первого или второго варианта.

Армирование бетонных фундаментов проводят для повышения прочности и несущей способности основания.Эти параметры, ширина и длина шпангоутов рамы, форма стальных стержней, способ сопряжения мест их пересечения. Расчет производится с учетом напряжений, которые возникнут при возведении дома. Например, армирование ленточного фундамента осуществляется с продольным растяжением, что обусловлено его конструкцией. В узких и длинных траншеях поперечные и вертикальные бруски практически не участвуют в распределении нагрузки, а только элементы крепления.

Расчет армирования ленточной основы

Расчеты производятся на этапе проектирования дома, а в документацию включаются следующие данные:

• класс и сечение арматуры
• способ укладки и вязания,
• необходимое количество материалов.

В малоэтажном домостроении применяют, как правило, бруски d = 12 мм. Для продольных элементов каркаса арматуру берут с ребристой поверхностью, для поперечных и вертикальных можно использовать стержни гладкие, меньшего диаметра.Если решено произвести самостоятельные расчеты, обязательно учитываются нормы. Обозначают минимальное количество арматуры, которое составляет 0,1 % от площади поперечного сечения фундамента. От этой цифры зависит количество стержней и величина их сечения. Для периодического профиля указывается размер наружного диаметра.

Площадь поперечного сечения ленточного фундамента определяют путем умножения его ширины на высоту. Например, траншея имеет размеры 70 см в глубину, 40 см в ширину.Сечение в этом случае будет:

70х40 = 2800 см2.

Это значение умножаем на 0,1 и получаем минимальную площадь стержня 2,8 см2. Также большое значение имеет количество ремней: 1, 2 или 3. Два ремня гарантируют более равномерное распределение нагрузки в мелко- и среднезапыленном основании, а 3 ремня используются для глубоко заглубленных оснований. При расчете диаметра стержней учитывают общую высоту рамы, которая в случае 2-х ремней рассчитывается путем сложения их высот.Снип определяет граничное значение высоты 80 см. Это означает, что если общая высота каркаса меньше этой цифры, то минимальный диаметр бруска 6 мм, если каркас выше 80 см, брать арматуру от 8 мм.

Формулы расчета арматуры

Однако опираться только на эти данные нельзя, необходимо производить конкретный расчет по таблицам СНиП с учетом размера их основания. Для самостоятельных расчетов можно использовать следующие формулы:

1. Длина арматуры в цепи метров на 1 пояс d = pxk (P — длина фундамента, k — количество стержней в 1-м поясе).
2. Количество горизонтальных перемычек Q = P/L (L — длина каркаса).
3. Длина перемычки С = ТХ (К-1) +0,05 (Т — шаг между продольной арматурой).
4. Количество вертикальных перемычек j = p/n (n — шаг между вертикальными стержнями).
5. Длина вертикальной планки между поясами U=HX(P-1)+0,05 (H — расстояние между поясами рамы).

Усиление углов основания

Ленточный фундамент имеет несколько углов, в которых важно правильно уложить армомассы.При ошибках именно в этих местах происходит деформация основания, трещины бетона, что приводит к разрушению дома. Для исключения ошибок применяется схема армирования ленточного фундамента, предполагающая использование хомутов. В каждом стержне делают изгиб, который должен изогнуться заканчиваться в противоположной стене.

В этом случае часто длины стержня просто не хватает. Затем сделайте соединение со стержнем М-образной формы. Следует отметить, что усиление углов М-образными и П-образными хомутами выполняется на всю высоту конструкции.Длина элементов П-Хомутов составляет 2 ширины фундамента. Использование хомутов важно для предотвращения заделки сжатых стержней в местах угловых сопряжений. Запрещается делать обрамление в углах простой переактивацией армирования.

Особенности конструкции арматурного каркаса

Конструкцию можно собирать 2-мя способами: сразу прямо в траншею или заранее отдельными блоками, залитыми бетоном (заводское производство). В первом случае получается более надежный ленточный монолитный фундамент (при условии грамотного сопряжения каркаса). Во втором случае недостатком базовых мест являются единицы блоков. Связываются они одинаково: с помощью железобетона.

Сборка металлического каркаса на месте требует соблюдения следующих условий:

1. На дне траншеи песчано-гравийная подушка высотой 30 см. Затем устанавливается съемный.неудачный опал. Его устойчивость при заливке бетоном гарантируют внутренние распорки, откладываемые после установки арматуры, а также внешние опоры из бруса или досок.
2. Арматура должна находиться на расстоянии 5 см от опалубки, то есть при ширине траншеи 40 см ширина стального каркаса будет равна 30 см.
3. Работы начинаются с установки вертикальных стоек, к которым будут крепиться продольные стержни каркаса.Они имеют ребристую поверхность и самый большой диаметр из всей используемой арматуры. Например, если продольные стержни взять диаметром 16 мм, то вертикальные стойки — минимум 20 мм.
4. Стойки должны уходить в грунт на глубину 2 м. В местах поворотов вертикальные стойки рамы расположены в 2 раза меньше, чем на прямых участках.
5. Вертикальные перемычки устанавливаются на места горизонтальных перемычек, и дополнительно с шагом 20 см (шаг горизонтальных перемычек стандартно выбирается 30 см).
6. Места пересечения соединяются вязальной проволокой с крючками, пистолетами для вязки проволоки, отверткой или специальными зажимами. Вы также можете применить Passatia. Длина одного отрезка проволоки 20 см.

Продольная арматура укладывается в количестве 2-3 стержней. Расстояние между ними по СНиП должно быть 25-40 см. Важно соблюдать одинаковое количество стержней во втором поясе каркаса, если это предусмотрено проектом. Вертикальные и горизонтальные ряды арматуры располагаются под углом 90º относительно друг друга: продольные относительно вертикальных, а вертикальные — относительно горизонтальных.

При выполнении строительно-монтажных мероприятий по возведению жилых домов и производственных помещений применяют различные виды оснований для обеспечения устойчивости возводимых конструкций. Широко используются основы, выполняемые по периметру конструкции. Для усиления такой конструкции выполняется армирование лентами.

Необходимость ленточного фундамента обусловлена ​​свойствами бетона, сохраняющего целостность под действием сжимающих нагрузок, но в то же время склонного к появлению трещин под действием изгибающих моментов и растяжения.Компенсировать этот серьезный недостаток бетонного монолита позволяет армирование монолитного ленточного фундамента, что повышает устойчивость и срок эксплуатации возводимых конструкций.

Фундамент здания воспринимает значительные нагрузки, связанные с реакцией грунта, утяжелением конструкции и другими факторами. Арматурный каркас подвергается повышенным концентрациям напряжений, обеспечивающим целостность бетонного массива. Ошибки в армировании фундамента, связанные с разрушением нулевого уровня, могут привести к фатальным последствиям.

Фундамент является основой конструкции любого назначения, представляет собой важнейшую часть любого здания

Именно поэтому мы подробно рассмотрим, как правильно армировать ленточный фундамент, остановимся на критериях выбора арматуры, технологии армирования ленточного фундамента.

Расчетный этап

На этапе проекта важно рассчитать, насколько необходима арматура для ленточного основания.Это позволит сформировать надежную основу, обеспечивающую прочностные характеристики возводимого здания с длительным сроком службы. Выполняя расчет на подготовительном этапе работы, следует проанализировать множество факторов:

• особенности грунта в разрезе конкретной строительной площадки;
• действующие нагрузки, которые воспринимает арматурный каркас;
• масса здания за счет конструктивных особенностей и используемых материалов;
• климатические условия в районе строительства;
• реакция почвы, связанная с близким расположением грунтовых вод и промерзанием почвы при отрицательной температуре.

Правила ленточного фундамента предусмотрены для особого подхода к выбору материала

По результатам проектных работ определяется диаметр арматуры для ленточного фундамента и принимается решение о степени реабилитации основания в грунте:

1. До ограниченной до 0,5 м глубины для твердых грунтов, не склонных к просачиванию.
2. Уровень глубины погружения для проблемного грунта повышен ниже повышен ниже.

Эти возможности не исчерпаны. Ведь строительная наука не стоит на месте, разрабатываются новые несущие конструкции с высокой прочностью. Новый вариант основания реализован и испытан в эксплуатации при заливке монолитной армированной плиты в предварительно изготовленный ленточный армированный каркас. Какой дизайн лучше Основы определяются на этапе проектирования с учетом конкретных условий реальной местности. В зависимости от особенностей фундамента, выбранного по проекту, проектировщики принимают решение, армировать ленту или производить армирование фундаментной плиты, а также какую арматуру лучше использовать для фундамента.

Критерии выбора арматуры

Правильное армирование ленточного фундамента определяет прочностные характеристики несущей конструкции. Принимая решение, армировать плиты, расположенные на ленточной базе, или усиливать стандартную базу, ориентируйтесь на особенности маркировки стержней арматуры.

Армирование монолитно-ленточного фундамента предусматривает необходимость соблюдения определенных правил

Выполнить усиление основания стальными стойками, имеющими следующие характерные признаки:

• наличие индекса «С» в обозначении стальных стержней указывает на возможность применения электросварочного оборудования для соединения элементов общим каркасом;
• наличие заглавной буквы «К» в аббревиатуре подтверждает стойкость стержней к коррозии, возникающей при насыщении бетона влагой;
Обозначение
• изделия класса А2 и А3, позволяющее использовать стальные стержни, закрепленные в общем проволочном каркасе, с сохранением прочности каждого из соединяемых элементов.Применение электросварки для крепления таких стержней не допускается.

Арматура для фундамента из стальных стержней сечением 10-12 мм имеет необходимую эксплуатационную прочность. Оптимальный диаметр арматуры для ленточного фундамента определяют по расчетам, учитывающим конкретные условия эксплуатации, особенности грунта и величины действующих нагрузок.

О необходимости усиления

На сколько укрепить бетонный массив стальной проволокой? Ведь бетон имеет достаточно высокие прочностные характеристики.Действительно, бетон обладает повышенной устойчивостью к сжимающим нагрузкам, но требует усиления от разрушающего воздействия прерывистых усилий.

Наибольшая вероятность растяжения — на поверхности основания, именно там должна располагаться арматура

Компенсировать эту особенность бетона позволяет укладка стальных стержней на двух уровнях основания. Такое решение повышает прочностные характеристики массива, позволяя сохранять целостность под действием изгибающих нагрузок, крутящих моментов и разрывных усилий.

Бетонное основание дополнительно армируется вспомогательными стержнями, расположенными в вертикальной плоскости. Вертикальные элементы обеспечивают фиксацию тяг верхнего и нижнего уровня силового каркаса.

Процесс армирования

В процессе усиления основания ленточного типа уложить все стержни арматуры в опалубку, которая должна быть предварительно смонтирована. Укладка арматуры в ленточный фундамент осуществляется по достаточно простому алгоритму:

1. Установите вертикальные стальные стержни диаметром 1-2 см по контуру размеченного основания.
2. Обеспечить интервал между стержнями, который должен быть 50-80 см.
3. Привяжите к вертикально расположенной планке, используя проволоку, горизонтально расположенные нижние и верхние стержни.
4. Использовать подкладки, обеспечивающие гарантированный зазор от нижнего пояса армирования до основания.
5. Укрепить участки посередине фундамента дополнительными стальными стержнями.

Таким способом производится армирование фундаментной плиты ленточного типа, что обеспечивает целостность бетонного массива, воспринимающего значительные нагрузки.

при составлении схемы армирования необходимо учитывать необходимость расположения стержней сверху и снизу, диаметр элементов должен быть предельным от 10 до 12 мм

Разработчиков интересует, сколько использовать горизонтально расположенных стержней для каждого пояса, как лучше обеспечить эксплуатационную прочность? Количество уровней усиления остается неизменным. Горизонтально расположенная фурнитура всегда укладывается на верхнюю и нижнюю всплески рамы, образуя надежную пространственную конструкцию.Выполняя армирование плиты ленточного типа, обратите внимание на ширину будущего бетонного основания. Смотря на сколько укладывать арматуру в каркас усиления:

• при ширине основания 40 см и менее использовать по два стержня арматуры на каждый из поясов пространственного каркаса;
• изготовление арматуры увеличенной ширины должно производиться по три стержня на каждом ярусе арматуры;
• в нагруженных конструкциях увеличенной ширины применяется для усиления 4-х горизонтальных стержней арматуры на каждый пояс.

Размеры стержней, заводимых по контуру, должны быть равны толщине основания. При соединении проволокой перпендикулярно расположенных прутьев проверяют длину выступающей части вертикальной планки, которая должна быть до 10 см.

Особенности усиления углов

Угловые элементы арматурного каркаса воспринимают значительные усилия, связанные с действием сжимающих и растягивающих нагрузок. Важно правильно произвести армирование угловых участков, чтобы предотвратить образование нежелательных трещин и нарушение целостности бетонного монолита в угловых зонах.

Хорошие детали такие случаи, когда деформация идет по угловым частям и минуя среднюю

Как поставить стержень в угловые зоны, чтобы не ошибиться? Помните, запрещается устанавливать угловые стержни перпендикулярно друг другу. Их следует брать на специальном приспособлении. Важно предусмотреть гнездо, соединить стержни стержня каждого ремня. Величина нахлеста стержней, расположенных в угловой зоне, должна быть более 25 см. В этом случае при заливке опалубки бетонным раствором армирующий контур не будет разрушаться в угловых сечениях.

Какую арматуру лучше использовать для фундамента, чтобы надежно крепить угловые площадки? Используйте стержни, начиная с класса А2 с маркировкой А300 и заканчивая классом маркировки А1000. Стержни имеют рифленую поверхность, изготавливаются горячекатаным прокатом, обеспечивают повышенное сцепление с бетонным массивом. Какая фурнитура лучше? Все зависит от обоснованности текущих нагрузок. Чем выше класс удилищ, тем больше запас прочности. Усиление угловых зон также может осуществляться с помощью армирующей сетки с ячейками квадратного сечения (2х2 см).

Способы крепления портов

Правильно выполненное армирование определяет прочность крепления элементов каркаса. Помните об этом, производя армирование лентой фундаментной плиты. Застройщиков интересует: как армировать ленточный фундамент своими руками, обеспечив надежное крепление стержней? Существуют следующие типы фиксации:

1. Применение проволоки для вязания, что позволяет соединять стержни с помощью специального приспособления. Обеспечивает жесткое расположение арматуры в каркасе.
2. Применение сварочного оборудования, применение которого позволяет соединять стальные стержни. Но такая усиленная конструкция не будет обладать необходимой жесткостью. Это связано с неупорядоченностью структуры металла, возникающей при сварке в местах соединения.

Как сделать фиксацию стальных стержней? Ведь существует несколько способов крепления элементов. Не сомневайтесь, применяйте вязальную проволоку – эффективное средство, в надежности которого убедились профессиональные строители.Применение сварки нежелательно, так как при нагрузках происходит нарушение целостности каркаса с последующим появлением трещин на поверхности бетонного массива.

Подведем итоги

Артикул статьи призван помочь качественно выполнить армирование фундамента своими руками. Ознакомившись с технологией работ, вы сможете самостоятельно переносить фундамент, не прибегая к услугам наемных рабочих. Это ответственная операция, результат которой зависит от того, какая арматура используется, и как выполняется технологическая последовательность операций.

Как вязать арматуру в ленточном фундаменте

Для придания надежности ленточному фундаменту его следует армировать. Арматурные стержни будут различаться в зависимости от типа здания определенной толщины. Для фундамента под хозяйственные постройки будет достаточно диаметра 10 мм; для основания дома арматура должна быть толще.

Как вязать арматуру в ленточный фундамент

Необходимо

• — стержни арматурные;
• — проволока вязальная;
• — инструменты в зависимости от выбранного метода.

Инструкции

Шаг 1

Связывание арматуры проволокой потребует труда квалифицированных рабочих, которые свяжут конструкцию из стержней с помощью плоскогубцев или специальных крючков. Прутья сращиваются внахлест, после чего стык перевязывается в трех местах стальной проволокой – по краям и посередине. Диаметр используемой для этого проволоки будет зависеть от диаметра используемой арматуры. Если для работы выбраны стержни с гладким профилем, придется дополнительно подгибать крючки – это несколько усложняет весь процесс.

Шаг 2

Если диаметр арматуры меньше тридцати двух миллиметров, ее необходимо соединить сваркой. Ручная сварка многим кажется предпочтительным методом, но и у нее есть недостатки – например, большие объемы работ, требующие либо времени, либо большого количества исполнителей. Кроме того, нельзя применять контактную сварку при диаметре арматуры более тридцати двух миллиметров. Есть и еще одно неудобство – стыки при сварке будут создавать большую жесткость всей конструкции, а при последующей эксплуатации может быть нарушена целостность сварных конструкций.

Шаг 3

Хорошим вариантом считается вязальный пистолет с проволокой — работа с автоматическим инструментом значительно снижает трудоемкость вязания. Процесс быстрый, качество работы хорошее. Вязальный пистолет работает от батареек. С ним необходимо использовать проволоку со сменных бобин. При этом арматура не должна лежать на дне фундамента – нужно использовать специальные держатели или подкладывать под штыри кирпичи. Их можно воткнуть прямо в землю.

Шаг 4

Перед началом работы все стержни, предназначенные для вязания армирующей сетки, должны быть надлежащим образом подготовлены. Штифты осматривают и очищают от грязи стальной щеткой или, при необходимости, слегка подгибают молотком. Элемент подается на предназначенное для него место, как следует фиксируется, выравнивается в нужном положении по проекту. После этого можно вязать суставы.

Особенности вязки арматуры для фундамента. Разновидности арматуры и инструкции по выполнению работ.Ленточная сборка фундамента

Монолитные основания зданий сооружаются с обязательным армированием. Необходимо повысить прочность конструкции фундамента. Важно сделать правильный подбор арматуры для фундамента и способ ее соединения.

Типы арматуры для фундамента

Виды арматуры для фундамента: Сделано деление на два класса. Для класса А-I характерно следующее:

• применяется для фундаментов, не испытывающих растяжения;
• имеет гладкую поверхность;
Сечение арматуры
• — круглое.

Применение гладкой и волнистой арматуры

Армирование арматуры такого класса предполагает установку вертикальных и поперечных стержней.

Характеристики арматуры класса А-III:

• можно использовать для создания площадок, испытывающих растяжение;
• поверхность арматуры снабжена ребрами, улучшающими сцепление бетона с ее поверхностью.

Примечание: Оптимальный размер арматуры для фундамента здания массой до 50 тонн — диаметр 6 мм (класс А-I), для более тяжелого здания — 8-10 мм (класс А-III).Такая арматура выпускается в бухтах или стержнях по 6,9 и 11,7 м.

В отдельный тип входят пластиковые фитинги для фундамента. Он имеет следующие преимущества.

1. Легкий вес, что немаловажно для межэтажных перекрытий.
2. Не боится коррозии.
3. Низкая теплопроводность: мостики холода не образуются.

Пластмассовые фитинги, соединенные вязкой проволокой или хомутами

Выбирая материалы для фундамента, следует учитывать недостатки пластиковой арматуры.

1. Низкое сопротивление растягивающим усилиям. Это снижает эффективность арматуры как элемента, скрепляющего бетон.
2. Нельзя использовать для возведения конструкций, эксплуатация которых предполагает высокотемпературный нагрев.
3. Нет возможности соединения арматуры сваркой.
4. Нет возможности придать стержням нужную форму: пластиковая арматура гнется на спецтехнике.
5. Ухудшение прочностных характеристик в процессе эксплуатации из-за разрушающего воздействия щелочной среды (содержащейся в цементном растворе).

Соединение пластиковой арматуры выполняется двумя способами:

• с помощью обожженной вязальной проволоки, с помощью пистолета для вязки или пассатижей;
• с помощью пластиковых хомутов.

Подвижная арматура

Арматура для фундамента должна быть смонтирована так, чтобы в результате получился каркас из нескольких ярусов горизонтальных стержней. Они связаны с вертикалью любым из следующих способов.

Пруток арматурный

Сборка арматуры для фундамента осуществляется специальной мягкой проволокой, которую нарезают на куски длиной около 20 см. Диаметр проволоки — 0,8 и 1,2 мм. Скручивание выполняется инструментами.

1. Плоскогубцы: сложенная вдвое проволока, скрученная несколькими витками сначала вручную, а затем плотно плоскостями.
2. Вязание крючком.
3. Траверс.
4. Использование хомутов: Для этого используются металлические или пластиковые хомуты. Их стягивают в месте пересечения горизонтальных и вертикальных стержней.
5. Вязальный пистолет: Метод предполагает использование дорогостоящего оборудования, что экономически выгодно при значительных объемах.

Использование вязального пистолета ускоряет монтаж арматурного каркаса

Важно: Применение метода соединения хомутами возможно, если строители не будут отходить от стержней при заливке опалубки бетоном. В противном случае конструкция Армопояса будет разрушена.

Отвертка для крепления арматуры

Ручная арматура: Общие правила

Использование крюка специальной формы – это простой и надежный способ, с помощью которого соединяется пластиковая и металлическая арматура для фундамента. Процесс предусматривает следующие действия.

Формирование петель для вязального крючка

1. Разрезанная пополам проволока.
2. Проволока оборачивается вокруг пересечения стержня.
3. Крючок вставляется в петлю, а другой конец проволоки обвязывается вокруг жала.
4. Поверните крючок, туго скрутите проволоку. Конец проволоки во время скручивания держите руками.
5. Крючок вынимается из петли, жилы проволоки убираются в сторону рамы.

Ступени установки компаундов вязких

При установке Прухова соблюдаются некоторые правила.

1. Однорядная арматура соединяется вангестом (см. схему). При этом длина спайки зависит от диаметра стержня (должно быть 30 диаметров).
2. Оптимальный размер квадрата в арматурном каркасе 250×250 мм.
3. Провод можно заменить пластиковыми хомутами.



Строительство армирующего каркаса

Способ скрутки имеет преимущество перед сваркой: монтаж арматуры занимает меньше времени. Ветки могут быть подключены при отсутствии возможности подключения к электросети.

Способы сопряжения фитингов

Перед подключением арматуры необходимо проверить правильность установки стержня. Их необходимо укладывать вертикально или горизонтально. Конструкция армирования основания состоит из нескольких (двух и более) горизонтальных ярусов, поддерживаемых вертикальными элементами. Для прочного соединения арматуры используют несколько типов узлов (показаны на схеме).

Соединение арматуры сваркой

Сварочная арматура позволяет быстро и надежно соединить ее в единую раму. Но этот метод, по сравнению с ручной вязкой, имеет ряд недостатков:

• ухудшаются характеристики металла в арматурном каркасе, что сказывается на надежности основания и эксплуатации конструкции;
• при сдвиге вибрации бетона, сварочное пространство может быть разрушено;
• требуется специальное оборудование и навыки.

Сварная арматура

Правила расчета арматуры для фундамента

Расчет арматуры для фундамента необходим для определения количества материала и обеспечения прочности конструкции. При этом учитывается следующее.

1. Рифленая арматура, по сравнению с гладкой, обладает большей прочностью и устойчивостью к усилиям на изгиб. Это качество влияет на прочностные характеристики фундамента.
2. Стержни должны находиться на расстоянии 20-30 мм от стенок опалубки. Это предотвратит коррозию металла.
3. В многоярусном каркасе гладкие стержни располагаются вертикально, являясь опорой для каждого яруса.

Параметры для расчета арматуры

Важно: Конструкция арматурного каркаса зависит от размера и массы возводимого здания. Например, в основании одноэтажного дома стержни расположены на расстоянии 0.5 м друг от друга, а у двухэтажных она не должна превышать 0,3 м.

В конце статьи о том, как выполняется монтаж арматуры для фундамента – видео с разъяснениями некоторых нюансов.

OFFОфициальный магазин Основа Guerlain 13 мл

OFFОфициальный магазин Основа Guerlain 13 мл

Основа,,ladivisafincahotel.com,ml,13,Макияж , Лицо , Основы,34$,/bozze603263.html,Guerlain 34$ Основа Guerlain, 13 мл Макияж up Face Foundations Foundation,,ladivisafincahotel.com,ml,13,Make-up , Face , Foundations,$34,/bozze603263.html,Guerlain OFОфициальный магазин Guerlain Foundation 13 мл 34 $ Guerlain Foundation, 13 мл Make-up Face Foundation OFОфициальный магазин Guerlain Foundation 13 мл

34 доллара

Тональная основа Guerlain, 13 мл

• Косметика женская
• Макияж, мириться
• Тональный крем 13 миллилитров

|||

Тональная основа Guerlain, 13 мл

Поскольку за последние 18 месяцев наш мир столкнулся с беспрецедентными проблемами, уделяет время поиску глубоких человеческих связей как никогда важно. И благодаря Skype еще никогда не было так просто. Вот как люди по всему миру использовали технологии, чтобы всегда оставаться на связи.

Поскольку за последние 18 месяцев наш мир столкнулся с беспрецедентными проблемами, уделяет время поиску глубокой человеческой связи как никогда важно. И благодаря Skype еще никогда не было так просто. Вот как люди по всему миру использовали технологии, чтобы всегда оставаться на связи.

Сохранение самых важных соединений с помощью Skype

А благодаря Skype это еще никогда не было так просто.Вот как люди по всему миру использовали технологии, чтобы всегда оставаться на связи.

Узнать больше

Будущее Skype: невероятно плавный, быстрый, игривый и восхитительный

Мы представляем планы на улучшенный, быстрый, менее глючный и суперсовременный Skype. Мы внимательно прислушивались к вашим отзывам, и ниже вы найдете некоторые из основных моментов, которые мы хотим представить вам в течение следующих нескольких месяцев.

Узнать больше

Станьте супергероем во время следующего звонка по Skype

Мы объединяем усилия с Marvel Studios, чтобы добавить к вашим видеозвонкам эпические фоны Шанг-Чи и Легенды Десяти колец (только в течение ограниченного времени).

Узнать больше

Встречи в кафе и семейные праздники возвращаются — виртуально

Наша совершенно новая цифровая среда выводит виртуальные встречи на совершенно новый уровень, так что вы можете путешествовать по миру, не выходя из дома.

Узнать больше

Суперреакции стоят тысячи слов

Покажите свою поддержку, показав большой палец вверх или отметив день рождения тортом и воздушными шарами.

Узнать больше

Придайте вашему следующему звонку Skype немного изюминки

Независимо от того, организуете ли вы удаленную вечеринку по случаю дня рождения или виртуальную свадьбу, теперь вы можете персонализировать свои звонки с помощью настраиваемых заголовков, смайликов, наклеек и многого другого.Подробнее…

Узнать больше

Номер Skype

Получите местный номер телефона в другой стране или регионе и отвечайте на звонки в Skype.

Получите свой номер

Используйте Skype для звонков на телефоны

Звоните на стационарные и мобильные телефоны из любой точки мира по очень низким тарифам с помощью Skype.

Ознакомьтесь с нашими тарифами.

Видеосвязь для 100 человек.

Исследуйте видеозвонки

Попробуйте Skype в браузере

Установка не требуется.

Начать чат

Как связать усиленную пятку. – АРНЕ И КАРЛОС

Мы показали вам, как сделать запоздалые каблуки, короткие каблуки и носки без каблука. На этой неделе на нашем канале все об усиленном пяточном щитке!

Получите выкройку носка с клапаном на пятке и ластовицей с инструкциями для усиленной пятки здесь.

Вот видео этой недели:



Пожалуйста, примите файлы cookie YouTube для воспроизведения видео на arnecarlos.com
Приняв, вы получите доступ к контенту YouTube, услуги, предоставляемой внешней третьей стороной.

Политика конфиденциальности YouTube

Если вы примете это уведомление, ваш выбор будет сохранен, и страница обновится.



Принять контент YouTube

Получите наш исчерпывающий путеводитель по 4 самым простым моделям носков в мире здесь:.

ДРУГИЕ НОВОСТИ:

Наша коллекция New Nordic Men’s для Rowan уже доступна. Посмотреть все узоры можно здесь.

В конце августа мы отправим наше официальное расписание тура в наш список рассылки. Единственный способ увидеть расписание — подписаться на наши обновления!

Вязание мечты Круиз из Сиднея в Новую Зеландию. Да!!! Мы рады сообщить, что возвращаемся в Австралию и посещаем Новую Зеландию в 2020 году.Присоединяйтесь к нам в этом удивительном 12-дневном и 11-дневном круизе по вязанию, который отправляется из Сиднея 27 марта 2020 года и посещает все удивительные достопримечательности Новой Зеландии! Дополнительную информацию можно найти здесь и здесь.

В нашем интернет-магазине вы найдете великолепные схемы для вязания

Предыдущий

Хини от ARNE & CARLOS в журнале Rowan Magazine 66

Следующий

Давайте поговорим о нашем туре по саду в США.К.!

Расчет арматуры для фундамента: как сделать

армирование фундамента

Содержание

• 1 Расчет арматуры для фундаментной плиты типа
  • 1.1 Пример фактического расчета
• 2 Как рассчитать потребность в арматуре для ленточного фундамента
  • 2.1 Арматура для фундамента (видео)

Расчет армирования фундаментной плиты типа

Плитный фундамент

применяется для строительства коттеджей и загородных домов, а также других построек без цокольного этажа.Это основание представляет собой монолитную бетонную плиту, которая армирована стержнем в двух перпендикулярных направлениях. Толщина такой основы более 20 см, а сетка вяжется как сверху, так и снизу.

Связанная статья:

Фундамент для пирса своими руками: пошаговая инструкция. Расчет стоимости работ. Мелкозаглубленный столбчатый фундамент, фундамент каркасного дома, фундамент под баню, фото и видео.

Сначала определяется тип барной фурнитуры.Для монолитной плиты фундамента, эксплуатируемой на твердых и плотных непучинистых грунтах, имеющих очень низкую вероятность горизонтального смещения, допускается применение ребристого арматурного стержня диаметром 10 мм, имеющего класс А-I. Если грунт достаточно слабый, вспучивающийся или здание запроектировано на склоне – арматуру нужно брать толщиной не менее 14 мм. Вертикальные соединения между верхней и нижней соседними арматурными сетками будут достаточно гладкими, чтобы использовать стержень 6 мм класса А-I.

Фундамент с усилением

Очень серьезный и важный вопрос о будущем стен здания.После нагрузки фундамент имеет существенные отличия от каркасных, а также деревянных домов и построек из кирпича или бетонных блоков. Как правило, для легких конструкций допускается применение арматурных стержней диаметром 10—12 мм, а для стен из кирпича или блоков — не менее 14—16 мм.

Расстояние между арматурными стержнями в сетке обычно составляет около 20 см как в продольном, так и в поперечном направлении. Этот факт предполагает наличие 5 арматурных стержней на 1 метр длины стены фундамента.Место пересечения между перпендикулярными стержнями связывают мягкой проволокой с помощью такого приспособления, как крючковая фурнитура.

Схема армирования фундаментов

Полезный совет! Если объем конструкции очень большой, можно купить специальный пистолет для стыковки арматуры. Он способен автоматически связывать стержни с очень высокой скоростью.

Пример фактического расчета

Предположим, мы хотим выполнить расчет арматуры для фундамента частного дома из аэрируемых легких блоков.Он рассчитан на установку фундаментной плиты, которая имеет толщину 40 см. Данные геологических изысканий свидетельствуют о том, что грунт под фундаментом суглинистый средней пучинистости. Размеры дома — 9х6 м:

Использование арматуры при строительстве фундаментов

Полезный совет! Для расчета общей массы арматуры необходимо воспользоваться ГОСТ 2590. Согласно этому документу 1 п.м. арматуры Д16 имеет массу 1.58 кг, а Д6 — 0,22 кг. Исходя из этого общий вес всей конструкции: 1080х2,58 = 1706,4 кг; 540х0,222 = 119,9 кг.

Для армирования конструкций также необходима вязальная проволока. Также есть возможность рассчитать сумму. Если вязать обычным крючком, то на один узел уйдет около 40 см. Один ряд содержит 1350 соединений, а два — 2700. Следовательно, общий расход проволоки на вязание составит 2700х0,4 = 1080 м. Это проволока диаметром 1 м на 1 мм, массой 6,12 г. Значит в комплекте ее масса рассчитывается следующим образом: 1080х6,12 = 6610 г = 6,6 кг.

ПРИМЕР армирования фундамента

Как рассчитать потребность в арматуре для ленточного фундамента

Свойства ленточного фундамента таковы, что он с наибольшей вероятностью рвется в продольном направлении. Исходя из этого, и рассчитываются потребности в армировании фундаментов. Расчет здесь мало чем отличается от предыдущего, который производился для типа фундаментной плиты. Поэтому толщина бруса может быть для продольного крепления 12-16 мм, а для поперечного и вертикального 6 — 10 мм.При сплошном основании выбирают шаг не более 10-15 см во избежание продольного разрыва, так как нагрузки в нем намного больше.

Например рассчитать тип фундаментного пояса применительно к деревянному дому. Предположим, что при ширине 40 см и высоте 1 м геометрические размеры строения 6х12 м. Грунт суглинистый пучинистый..:

Армирование столбчатого фундамента

Полезный совет! В соответствии с ГОСТ 2590 можно определить массу всей арматуры из расчета, что 1 п.м. стержня Д16 имеет массу 0.888 кг; Д6 — 0,617 кг. Отсюда общий вес: 144х0,8=126,7 кг; 316,2х0,62 = 193,5 кг.

Проведенные примеры расчета арматуры для фундамента помогут вам сориентироваться в потребности в материалах в любом случае. Для этого нужно всего лишь подставить в формулу свои данные.

Арматура для фундамента (видео)

.
