Как найти фазу и ноль в розетке и проводах
Для отыскания фазного провода или клеммы в розетке, вам понадобится один из приборов — индикаторная отвертка или мультиметр.
Определение фазы индикаторной отверткой
Наиболее простой метод определения фазы, который подойдет для любого обывателя — это использование индикаторной отвертки, или как ее еще называют «контрольки».
Контрольная отвертка по внешнему виду очень похожа на обычную, за исключением своей внутренней начинки. Не советую использовать жало отвертки для откручивания или завинчивания винтов. Именно это чаще всего и приводит ее к выходу из строя.
Как определить фазу и ноль этой отверткой? Все очень просто:
- ⚡жалом отвертки прикасаетесь к контакту
- ⚡нажимаете или дотрагиваетесь пальцем до металлической кнопки в верхней части отвертки
- ⚡если светодиод внутри отвертки загорелся — это фазный проводник, если нет — нулевой
Не перепутайте индикаторную отвертку с отверткой для прозвонки. Последняя в своей конструкции имеет батарейки. Здесь для того, чтобы определить фазу и ноль, при касании жалом контактов, не нужно дотрагиваться пальцем до металлической площадки на конце. Иначе отвертка будет светиться в любом случае.
По правилам, лампочка индикатора рассчитанного на 220-380В, должна светиться при напряжении от 50В и более.
Аналогичным образом определяется фаза в розетке, выключателе и любом другом оборудовании.
Меры безопасности при работе с «пробником»
- ⚡никогда не дотрагивайтесь до нижней части отвертки при замерах
- ⚡отвертка перед измерением должна быть чистой, иначе может произойти пробой изоляции
- ⚡если индикаторной отверткой необходимо определить отсутствие напряжения, а не его наличие, для того чтобы безопасно можно было работать с проводкой, сначала проверьте работоспособность прибора на оборудовании заведомо находящегося под напряжением.
Как определить фазу и ноль мультиметром или тестером
Здесь в первую очередь переключите тестер в режим измерения переменного напряжения.
Далее замер можно сделать несколькими способами:
- ⚡зажимаете один из щупов двумя пальцами. Второй щуп подводите к контакту в розетке или выключателе. Если показания на табло мультиметра будут незначительными (до 10 Вольт) — это говорит о том, что вы коснулись нулевого проводника.
- ⚡если вы боитесь в любом случае прикасаться руками к щупу, можно попробовать по другому. Один стержень вставляете в розетку, а другим просто дотрагиваетесь до стенки рядом с розеткой. Если у вас штукатурка, результат будет похожим с первым измерением.
- ⚡еще один способ — одним из щупов прикасаетесь к заведомо заземленной поверхности (корпус щита или оборудования), а вторым прикасаетесь к измеряемому проводу. Если он будет фазным, тестер покажет наличие напряжения 220В.
Меры безопасности при работе с мультиметром:
- ⚡обязательно перед определением фазы по первому способу (когда зажимаете пальцами щуп) убедитесь, что мультиметр включен в положение «замер напряжения» — значок ~V или ACV. Иначе может ударить током.
- ⚡некоторые «опытные » электрики для определения фазы, используют так называемую контрольную лампочку. Не рекомендую рядовым пользователям такой метод, тем более он запрещен правилами. Используйте только исправные и проверенные измерительные приборы.
В современных квартирах в розетки и распредкоробки заходят трехжильные провода. Фазный, рабочий нулевой и защитный. Как отличить их между собой можно узнать из статьи 4 способа отличить заземляющий проводник от нулевого.
Статьи по теме
domikelectrica.ru
Как определить фазу и ноль мультиметром
Главное, что вы должны знать: у обычного цифрового мультиметра, нет отдельного режима для определения фазы или нуля, узнать это можно лишь увидев на экране величину напряжения или не увидев его.
По большому счету, принцип определения фазы тестером, схож с работой обычной индикаторной отвертки, где фаза определяется по свечению встроенной лампы, которая загорается только при наличии цепи фаза – сопротивление – лампа — ёмкость (человек).
Ток, с фазы, протекающий через такую индикаторную отвертку, проходит через высокое сопротивление, встроенное в индикатор, затем также через лампу в ней, а потом попадает в ёмкость – в качестве которой выступает человек (для этого мы и касаемся задней стороны индикаторной отвертки при определении) и только при наличии всех участников такой цепи, лампа будет гореть.
Как найти фазу мультиметром
Чтобы определить фазу с помощью мультиметра, выставляем на нём режим определения напряжения переменного тока, который на корпусе тестера чаще всего обозначен как V~, при этом, всегда выбирайте предел измерения — уставку, выше предполагаемого напряжения сети, обычно это от 500 до 800 Вольт. Щупы подключаются стандартно: черный в разъем “COM”, красный в разъем «VΩmA».
В первую очередь, перед тем как искать фазу мультиметром, необходимо проверить его работоспособность, а именно работу режима вольтметра – определения напряжения переменного тока. Для этого проще всего попробовать определить напряжение в стандартной, бытовой розетке 220в.
Как проверить мультиметром напряжение в розетке 220в
Для измерения напряжения в розетке цифровым тестером, необходимо вставить щупы в гнезда розеток, полярность при этом неважна, главное при этом — не касаться руками токопроводящих частей щупов.
Еще раз напомню, что на мультиметре должен быть выставлен режим определения напряжения переменного тока, предел измерения выше 220в, в нашем случае 500В, щупы подключены в разъемы «COM» и «VΩmA».
Если мультиметр рабочий и нет проблем с подключением розетки или перебоев с электроснабжением, то прибор покажет вам напряжение близкое к 220-230В.
Такого простого теста достаточно чтобы продолжить поиск фазы тестером. Сейчас, в качестве примера, мы определим какой из двух проводов, например, выходящих из потолка для люстры, фазный.
Если бы провода было три – фаза, ноль и заземление, то достаточно было бы измерить напряжение на каждой из пар, точно так же, как мы определяли его в розетке. При этом между двумя проводами напряжения практически бы не было – между нолем и заземлением, соответственно оставшийся третий провод фазный. Ниже представлена наглядная схема определения.
Если же провода, для подключения светильника, только два и вы не знаете какой из них каакой, то опознать их таким образом не получится. Тогда нам и приходит на помощь метод определения фазы мультиметром, который я сейчас опишу.
Всё достаточно просто, мы просто должны создать условия для протекания через тестер электрического тока, и зафиксировать его. Для этого просто создаём электрическую цепь, по тому же принципу, что и у индикаторной отвертки.
В режиме проверки напряжения переменного тока, с выбранном пределом 500В, красным щупом прикасаемся к проверяемому проводнику, а черный щуп зажимаем пальцами рук либо касаемся им заведомо заземленной конструкции, например, радиатора отопления, стального каркаса стены и т.п. При этом, как вы помните, черный щуп у нас воткнут в разъем COM мультиметра, а красный в VΩmA.
Еще раз напомню, ОБЯЗАТЕЛЬНО УБЕДИТЕСЬ ПЕРЕД НАЧАЛОМ ПРОВЕРКИ, ЧТО НА МУЛЬТИМЕТРЕ ВЫБРАН РЕЖИМ ОПРЕДЕЛЕНИЯ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА, а не какой-нибудь другой.
Вы, должно быть скажете, что метод достаточно рискованный, становится частью электрической цепи и добровольно попасть под напряжение захочет не каждый. И хотя такой риск есть, он минимальный, ведь, как и в случае с индикаторной отверткой, напряжение из сети проходит через большое сопротивление резистора, встроенного в мультиметр и удара током не происходит. А работоспособность этого резистора, мы проверили, предварительно измерив напряжение в розетке, если бы его там не было, сложились бы все условия для короткого замыкания, которое, уверяю вас, вы бы сразу обнаружили.
Конечно, как я уже писал выше, лучше вместо руки использовать заземленные конструкции – радиаторы и трубы отопления, стальной каркас здания и т.д. но, к сожалению, такая возможность есть не всегда и нередко приходится браться за щуп самому. Бывалые электрики советуют в таких случаях всё же принять дополнительные меры безопасности: стоять на резиновом коврике или в диэлектрической обуви, касаться щупа сперва кратковременно, правой рукой и лишь не обнаружив опасных воздействий тока, выполнить измерение.
В любом случае это единственный, самый надежный и простой способ определить фазу бытовым мультиметром самому.
Как найти ноль мультиметром
Ноль, чаще всего, находится мультиметром относительно фазного провода, т.е. сперва, способом, описанным выше, вы находите фазу, а затем установив красный щуп на неё, касаетесь других проводников и когда тестер на экране покажет 220В (+/- 10%), тогда вы поймете, что второй провод нулевой рабочий или нулевой защитный (заземление).
Определить же то, является провод нулем или заземлением одним мультиметром, довольно сложно, ведь по сути, эти проводники одно и то же и нередко просто дублируют другу друга. В определенных системах заземления ноль и зазмление даже связаны между собой в электрощите и очень тяжело точно их выявить.
Проще всего, в таком случае, отключить от шины заземления в электрощите вводной провод, тогда, во всей квартире или доме, при проверке напряжения, между фазой и проводами заземления, вы не получите 220В, как при проверке нуля и фазы.
Так же стоит отметить тот факт, что если в электрощите установлена дифференциальная защита — УЗО или автоматический выключатель дифференциального тока, он обязательно сработает, при проверке проводов заземления относительно любого другого проводника, даже нулевого.
Если же вы знаете более надежные и универсальные методы определения фазы и нуля цифровым мультиметром – обязательно пишите об этом в комментариях к статье, кроме того приветствуются любые мнения, опыт, здоровая критика или вопрос.
Так же вступайте в нашу группу ВКонтакте, следите за появлением новых материалов.
rozetkaonline.ru
Фаза и ноль в розетке
Чтобы разобраться в том, что такое фаза и ноль в розетке, обычному человеку (не специалисту) нет необходимости углубляться в электротехнические дебри. В качестве примера приведем обычную штепсельную розетку, куда поступает переменный ток.
К розетке идут два электропровода — нулевой и фазный. Ток поступает только по одному из них — фазному (еще его называют рабочей фазой). Второй провод — нулевой (или нулевая фаза).
Ноль и фаза в старых розетках
Чтобы подключить старую розетку, используют два проводника. Одни из них синего цвета (рабочий нулевой проводник). По этому проводу идет ток от источника электричества к бытовому прибору. Если взяться за токоведущий провод, но не дотрагиваться до второго провода, удара током не произойдет.
Второй провод в розетке — фазный. Он бывает самых разных цветов, в том числе синим, зелено-желтым или голубым.
к содержанию ↑Обратите внимание! Любое напряжение, превышающее 50 вольт, опасно для жизни.
Фаза и ноль в современной розетке
В устройствах современного типа есть три провода. Фаза бывает любого цвета. Помимо фазы и нуля имеется еще один провод (защитный нулевой). Цвет этого проводника — зеленый или желтый.
Через фазу подается напряжение. Ноль используется для защитного зануления. Третий провод нужен как дополнительная защита — для забора лишнего тока во время замыкания. Ток перенаправляется в землю или в обратную сторону — к источнику электричества.
к содержанию ↑Обратите внимание! Не имеет практического значения, справа или слева расположены фаза и ноль. Однако чаще всего фаза расположена слева, а ноль — справа.
Определение фазы и ноля мультиметром или отверткой
Мультиметр
Прибор представляет собой комбинированное электроизмерительное устройство, способное выполнять несколько функций. Минимальная комплектация включает вольтметр, омметр и амперметр. Отдельные модификации выполнены в виде токоизмерительных клещей. Выпускаются как аналоговые, так и электронные измерители.
Чтобы начать процесс замера, следует переключиться в режим измерения переменного напряжения. Замер осуществляется одним из нескольких методов:
- Зажимаем один из имеющихся щупов двумя пальцами. Второй щуп направляем к контакту, который расположен в выключателе или розетке. Если данные на мониторе несущественные (не превышают 10 вольт), речь идет о нуле. Если же прикоснуться к другому контакту, показатель будет выше — это фаза.
- Если имеются опасения относительно необходимости притрагиваться к щупу, есть другой путь. Один из стержней направляем в розетку. Вторым стержнем прикасаемся непосредственно к стене рядом с розеткой. Результат будет примерно таким же, как и в случае, описанном выше.
- Существует третий способ измерения с помощью мультиметра. Прикасаемся щупом к заземленной поверхности (например, корпусу оборудования). Вторым щупом касаемся измеряемой поверхности. Если провод является фазой, мультитестер обнаружит напряжение в 220 вольт.
Индикаторная отвертка
Индикатор — простой способ определения фазы, доступный даже человеку, впервые занявшемуся этим делом. Контрольная отвертка внешне напоминает стандартную. Отличие состоит в наличии внутреннего устройства у индикаторной отвертки. Рукоять отвертки производится из специального прозрачного пластика. Внутри находится диод. Верхняя часть изготовлена из металла.
Обратите внимание! Нельзя использовать индикаторную отвертку не по назначению. Она не предназначена для отвинчивания и закручивания винтов. Нецелевое использование контрольной отвертки станет причиной выхода ее из строя.
Чтобы найти фазу и ноль при помощи отвертки, нужно выполнить такую последовательность операций:
- Концом отвертки касаемся контакта.
- Нажимаем пальцем на металлическую кнопку вверху отвертки.
- Если светодиод загорелся, речь идет о фазе. Если он не реагирует — это ноль.
Обратите внимание! Индикаторная лампа, рассчитанная на 220–380 вольт, будет светиться при напряжении, превышающем 50 вольт.
При работе с индикаторной отверткой рекомендуется придерживаться следующих мер безопасности:
- Не дотрагиваться до нижнего конца отвертки во время проведения замеров.
- Держать отвертку в чистоте, иначе велик риск нарушения изоляции.
- Если нужно определить отсутствие напряжения, вначале проверить работоспособность прибора, совершенно точно находящегося под напряжением.
Совет! В сети постоянного тока полярность контактов определяется очень простым способом. Для этого достаточно опустить провода в емкость с водой. Возле одного из проводов станут образовываться пузыри — это минус. Второй провод — плюс.
Не следует путать индикаторную отвертку с приспособлением для прозвона. Отвертка для прозвона снабжена батарейками. При работе с таким устройством для определения нуля и фазы не нужно нажимать на кнопку, так как отвертка будет светиться в любой из возможных ситуаций.
220.guru
С какой стороны в розетке находится фаза, а с какой ноль — справа или слева?
Современная жизнь невозможна без электричества, но иногда возникает необходимость в смене розеток или включателей. Приступая к работе с электропроводкой, нужно знать расположение фазы и ноля. Это обезопасит человека от ударов током и возможных ожогов, а также избежать короткого замыкания в проводке.
Методы определения фазы в розетке
Совершая монтаж или демонтаж розеток самостоятельно, человеку, незнакомому с тонкостями подключения электроприборов, необходимо знать, как правильно определить фазу и ноль.
В электроэнергетике есть несколько видов проводов разного назначения. Некоторые используются для питания сети, другие применяются с целью защиты. Подключая розетку, важно не перепутать какой провод куда подключить, чтобы не возникло замыкание.
Фаза и ноль в розетке: зачем это нужно знать?
Важнее правильно подсоединить провода к розетке. В конструкциях старого образца подключается два провода – один из них под напряжением, второй – нулевой. Современные устройства имеют еще и место для подсоединения заземлительного провода.
Есть мнение, что при неверном подключении фазы и нуля возникнет короткое замыкание, от чего бытовые устройства выйдут из строя или возникнет пожар. Но этого бояться не нужно, поскольку штепсельные розетки, которыми человек пользуется ежедневно, не имеют полярности. Кроме того, вилки приборов созданы без симметричного устройства, что позволяет подключать их к питанию любой стороной. При этом с фазой переменно контактирует то один штырь, то второй.
Ноль – справа или слева в старых розетках?
Для подключения розетки старого образца используются только два провода — один фазный, второй нулевой. Фаза может быть подключена справа или слева.
Некоторые современные электрические приборы подключаются строго по инструкции, и поэтому расположение фазного провода играет важную роль. Установка производится только профессионалами. Например, газовый котел, в который встроен электроконтролер, не имеющий вилки и поэтому подключаемый стационарно.
Расположение фазы не указано и в правилах установки электроприборов. Электрики придерживаются определенного стандарта: с правой стороны фаза, с левой – ноль.
Как узнать, где фаза, а где ноль в современной розетке
Для определения фазы в розетке и электромонтажных работ воспользуйтесь следующими инструментами:
- индикаторной отверткой;
- тестером;
- мультиметром;
- маркером;
- пассатижами;
- ножом, для зачистки изоляции.
Приступая к замене розетки, нужно обесточить квартиру. Для этого в распределительном щитке перевести рычаг в положение «выкл» или выкрутить пробки.
Ремонтные работы проводятся только при выключенном питании.
Индикаторная отвертка
С помощью индикаторной отвертки определить фазу и ноль можно только в розетках старого образца. Для этого инструмент рабочей частью вставляется в одно из отверстий.
Если лампочка загорается, то здесь подключена фаза. Если индикатор не горит – сюда подсоединен нулевой провод.
Свечения на нуле нет потому, что в нем отсутствует напряжение до тех пор, пока не произойдет соединение с фазой.
Ни в коем случае при проверке фазы в розетке нельзя прикасаться рукой к рабочей части отвертки. Незначительное напряжение тока причинит вред здоровью человека и несет угрозу для жизни.
Мультиметр: бесконтактный или контактный способ
В квартирах, где установлены современные розетки, определить месторасположение фазы и нуля с помощью индикаторной отвертки уже не получится. Воспользуйтесь мультиметром. Прибор работает в диапазоне от 220В и выше.
Один щуп вставляют в отверстие, обозначенное маркировкой «COM» или «V». Если на экране появится показатель от 8 до 15 вольт, то здесь подключен фазный провод. Во втором отверстии, где ноль, прибор не будет показывать напряжения.
Чтобы определить где заземление, а, где ноль, потребуется провести измерения двумя щупами. Один вставляется в отверстие с фазой, а вторым поочередно прикасаются к другим клемам. При касании фазного провода к нулю мультиметр покажет напряжение в 220В, к заземлению – намного меньшее напряжение.
Указатель напряжения
Определить напряжение в розетке можно с помощью двухполюсного указателя напряжения.
Прикоснитесь одновременно двумя щупами к гнездам розетки и на индикаторе увидите, есть ли напряжение или нет. Также указатель издает световой или звуковой сигнал.
Аппарат подходит и для установления обрыва цепи электропроводки.
Как можно определить фазу и ноль без специальных устройств
При условии, что проводку в квартире прокладывал профессионал, определить, где фаза и ноль, можно визуально. Изоляция проводников имеет разную расцветку:
- Провод, предназначенный для постоянного напряжения, коричневый.
- Нулевой – синий.
- Заземление – желтый с зеленым.
Проверьте расположение проводников в распределительном щитке, если изоляция имеет другие цвета. Затем осмотрите узлы в квартире. Если проводка сделана правильно, то для определения фазы прикоснитесь к проводу соответствующего цвета индикаторной отверткой.
Опасные способы определения: цветовая маркировка и «контрольная лампа»
Определение фазы и нуля без специальных устройств возможно. Для этого можно воспользоваться цветовой маркировкой. Но в старых домах, где электропроводка проводилась достаточно давно, часто использовали провода одинаковых цветов.
Поэтому визуальное определение практически не возможно. Чтобы в будущем не путаться промаркируйте проводку самостоятельно, насадив на них при монтаже розетки термоусадочные трубочки разных цветовых оттенков.
Еще один способ, цель которого определить наличие напряжения в розетке, – это «контрольная лампочка». Легко делается своими руками. Для этого понадобится взять:
- патрон;
- обычную лампочку;
- два полуметровых многожильных провода.
«Контролька» делается следующим способом:
- Провода подсоединяются к патрону.
- В патрон закручивается лампа.
Чтобы проверить наличие фазы в розетке необходимо подыскать предмет для заземления. К примеру, труба отопительной системы, небольшую часть которой очистить от краски до железа. Один провод присоединить к заземлению, а вторым проверять жилы проводки. Когда коснетесь фазы, лампочка засветится.
Озвученные методы опасны, поскольку при малейшей неосторожности высок риск получения удара током.
Советы по работе с «пробниками»
Используя контрольную лампу, нужно быть максимально осторожным. Кроме того, что человека может поразить током, лампа при неправильном подключении взорвется и поранит человека осколками стекла.
Изготавливая самостоятельно указатели напряжения, нужно выбирать металлический стержень, который не превысит двух сантиметров. В противном случае возможно прикасание рукой к рабочей поверхности, что приведет к удару током. Кроме того, со стороны стержня рекомендуется закрепить защитное кольцо, которое не позволит руке соскальзывать с корпуса.
Для индикатора используется лампочка, которая выдерживает более, чем 90В. Материал для изготовления аппарата должен быть темного цвета, что позволит заметить свечение лампочки. Изготавливать прибор лучше из эбонита. При работе с электроприборами необходимо выполнять правила техники безопасности.
Если человек не разбирается в электричестве, а также не уверен в своих силах, то лучше попросить мастера произвести работу с электропроводкой. Таким образом можно избежать неприятных последствий, которые могут возникнуть при малейшей ошибке.
Полезное видео
elektrika.expert
Как определить фазу и ноль: Инструкция по определению
При монтаже розеток и выключателей освещения, подключении бытовых электроприборов возникает необходимость в определении назначения жил проводки. Как определить фазу и «ноль», а также заземляющий проводник? Эта несложная для профессиональных электромонтеров задача порой ставит в тупик тех, кто мало знаком с правилами устройства электрических сетей. Попробуем разобраться в этом вопросе.
Устройство бытовых электрических сетей
Бытовые электрические сети на входе в распределительный щиток имеют линейное напряжение 380В трехфазного переменного тока. Проводка в квартирах, за редким исключением, имеет напряжение 220В, так как она подключена к одной из фаз и нулевому проводнику. Кроме того, правильно смонтированная бытовая проводка должна быть обязательно заземлена. В домах старой застройки заземляющего проводника может не быть. Таким образом, при монтаже проводки и электроприборов необходимо знать назначение каждого из двух или трех проводов.
Также следует знать правила подключения различных приборов. При монтаже обычной розетки подключение фазного и нулевого проводника производится к клеммам в произвольном порядке, а заземляющий провод, при его наличии, подключают к медной или латунной шине. Выключатель подключают в фазный провод, чтобы при его отключении в патроне осветительного прибора не было напряжения – это обеспечит безопасность при смене ламп. Сложные бытовые приборы в металлическом корпусе необходимо подключать в обязательном соответствии с маркировкой проводов, в противном случае безопасность их использования не гарантирована.
Приборы и инструменты
Прежде чем приступить к электромонтажным работам и определить фазу и ноль в проводке, необходимо подготовить необходимые приборы и инструмент:
- Мультиметр стрелочный или цифровой;
- Индикаторную отвертку или тестер;
- Маркер;
- Пассатижи;
- Нож для зачистки изоляции.
Также вам необходимо выяснить, где расположена защитная аппаратура: автоматические выключатели или пробки, УЗО. Обычно их устанавливают в распределительном щитке на площадке или у входа в квартиру. Все операции по подключению электроаппаратуры и зачистку проводов необходимо проводить при отключенных автоматах!
Правила работы с тестером и мультиметром
Проверку фазы с помощью индикаторной отвертки проводят так: отвертку зажимают между большим и средним пальцем руки, не касаясь неизолированной части жала. Указательный палец ставят на металлическийпятачок с торца рукоятки. Жалом задевают оголенные концы проводов, при касании к фазному проводнику загорается светодиод.
Определяем фазу и ноль с помощью индикаторной отвертки
Мультиметром измеряют напряжение между проводниками. Для этого прибор устанавливают на предел измерения переменного тока со значком «~V» или «ACV» и значением больше 250 В (обычно у цифровых приборов выбирают предел 600, 750 или 1000 В). Щупами одновременно прикасаются к двум проводникам и определяют напряжение между ними. В бытовых электросетях оно должно быть 220В±10%.
Иногда для определения заземляющего проводника необходимо бывает измерить сопротивление. Для этого на мультиметре выставляют предел измерения «Ω» или со значком звонка.
Инструкция по пользованию мультиметром
Внимание! В режиме измерения сопротивления прикосновение к фазному проводу и заземляющему контуру вызовет короткое замыкание! При этом возможны электротравмы и ожоги!
Визуальный метод определения
Если проводка выполнена по всем правилам, определить фазу, ноль и заземляющий проводник можно по цвету изоляции. Заземление имеет двухцветную желто-зеленую окраску, изоляция нулевого провода бывает синей или голубой, а фазный провод может быть белым, черным или коричневым. Убедиться в правильности подключения можно с помощью визуального осмотра, при этом необходимо проверить соответствие цвета изоляции не только в щитке, но и в распределительных коробках.
Визуальный способ определения фаза и ноль
Последовательность визуального осмотра
- Откройте щиток и осмотрите автоматические выключатели. В зависимости от расчетной нагрузки их количество может быть разным. Через автоматы могут быть подключены только фазный или фазный и нулевой провод. Заземляющий проводник подключают всегда сразу к шине. Проверьте соответствие цветовой маркировки всех проводов.
- Если в щитке цвет изоляции кабеля, уходящего в квартиру, соответствует правилам, вскройте все распределительные коробки и осмотрите скрутки. В них цвета изоляции нуля и заземляющего провода также не должны быть перепутаны.
- К фазе в распределительных коробках бывают подключены выключатели. Часто монтаж выполняют двужильным проводом, имеющим другие цвета изоляции, например, белый и бело-голубой. Это не должно вас смутить.
- Если монтаж выполнен с полным соответствием цвета изоляции, достаточно проверить фазный провод с помощью индикаторной отвертки.
Определение фазы и нуля в двухпроводной сети
Если ваша проводка выполнена без заземляющего проводника, вам необходимо найти только фазный провод. Сделать это проще всего с помощью индикаторной отвертки.
Индикаторная отвертка поможет определить фазу и ноль
- Отключите автоматический выключатель и зачистите изоляцию проводов на расстоянии 1-1,5 см с помощью ножа. Разведите их на расстояние, исключающее случайное касание проводов.
- Включите автоматический выключатель. Индикаторной отверткой поочередно касайтесь зачищенных концов проводов. Светящийся диод укажет на фазный провод.
- Отметьте его маркером или цветной изолентой, отключите автоматический выключатель и выполните необходимые подключения.
- При подключении осветительных приборов необходимо также убедиться, что выключатель подключен к фазному проводу, в противном случае при смене лампочек недостаточно будет отключить выключатель, придется каждый раз полностью обесточивать квартиру отключением автомата.
Определение фазы, нуля и заземляющего провода
Если сеть трехпроводная, но выполнена проводом одного цвета, либо вы не уверены в правильности их подключения, необходимо определять назначение проводников перед установкой каждого элемента сети.
Определение фазы и нуля заземляющего провода
- Определите описанным выше способом фазный провод с помощью индикаторной отвертки и отметьте его маркером.
- Для определения нулевого и заземляющего провода понадобится мультиметр. Как известно, из-за перекоса фаз в нулевом проводе может появиться напряжение. Его величина обычно не превышает 30В. Установите мультиметр в режим измерения напряжения переменного тока. Одним щупом прикоснитесь к фазному проводу, вторым поочередно к двум другим проводам. Там, где значение напряжения окажется меньше, вторым проводом будет являться нулевой проводник.
- Если значение напряжения одинаково, необходимо измерить сопротивление заземляющего провода. Для этого уже определенный фазный провод лучше изолировать, чтобы избежать случайного прикосновения к нему. Мультиметр ставят в режим измерения сопротивления. Находят заведомо заземленный элемент, например, трубу или батарею. Зачищают при необходимости краску и прикасаются одним щупом мультиметра к металлу, а другим поочередно к проводникам, назначение которых неясно. Сопротивление заземляющего провода по отношению к заземленным элементам не должно превышать 4 Ом, сопротивление нулевого провода будет больше.
- Измерение сопротивления может также быть недостоверным, если нейтраль заземлена в щитке. В этом случае вам нужно найти заземляющий проводник, присоединенный к шине внутри щитка, и отключить его. После этой операции необходимо взять патрон с лампой и подключенными проводами, зачистить их концы и подключить один провод лампы к фазному проводу, а второй – поочередно к двум другим. Лампа загорится при касании нулевого проводника.
Если все указанные мероприятия не привели к желаемому результату, лучше обратиться к профессиональным электрикам, которые с помощью специальных приборов произведут вызвонку всех цепей. Не забывайте, что речь идет, прежде всего, о безопасности.
stroyvopros.net
Как мультиметром найти фазу без ошибок
Ремонт и монтаж бытовой проводки своими руками требуют умения грамотно определять потенциалы напряжения, отличать фазу ноль и землю внутри домашней электрической схемы.
За многолетнюю практику электрика встретил много ошибок, которые допускают новички. Написал эту статью, чтобы вы их не повторяли. Делюсь опытом, как мультиметром найти фазу безопасно и быстро.
Информацию разбил на несколько частей, сосредоточив первоначальное внимание на особенностях и устройстве измерительного прибора. Бывалым электрикам можно сразу перейти к третьему разделу.
Содержание статьи
Что такое фаза, ноль и земля: краткое объяснение простыми словами
Прежде чем начать разбираться с проводами в квартире следует хорошо представлять, откуда и какими способами появляются в ней потенциалы напряжения, чем отличаются способы заземления.
Современные промышленные генераторы вырабатывают трехфазную систему токов.
Напряжение по проводам или кабелям поступает к потребителю от трансформаторных подстанций.
При этом в квартиру многоэтажного дома обычно заводится 220 вольт, определяемые между потенциалами одной из фаз и общего нуля. На ввод частного дома может поступать и полноценное трехфазное питание.
Более подробно об этом можно прочитать в статье про электрическое напряжение.
Во времена СССР внутри жилых помещений для экономии материалов использовалась двухпроводная схема питания, когда на электрическую розетку квартиры подавалось два потенциала:
- одной из трех фаз;
- общего нуля, который является заземлением одного вывода обмотки трансформаторной подстанции и обозначается латинскими буквами PEN.
Эта самая простая система заземлений больше не имеет никаких дополнительных контуров.
Современная схема подключения жилых помещений более сложная. В ней отдельно смонтированы потенциалы заземления выходной обмотки трансформаторной подстанции двумя магистралями, разделяющими PEN:
- рабочего ноля N, который используется только для протекания токов, обеспечивающих полезную работу бытовых механизмов;
- защитного проводника PE, предназначенного для отвода опасных токов утечек при аварийных ситуациях на электрическом оборудовании.
Разновидностями современной системы заземлений, обладающих дополнительным защитным контуром, являются ее модификации: TN-C-S, TT.
Сейчас у жителей частных домов есть возможность сделать защитное заземление своими руками и спастись от случайных аварийных ситуаций.
Тем же людям, кто проживает в старых многоквартирных домах, приходится ждать очереди, когда государство переведет их на более безопасную систему. А новые здания строятся с учетом существующих нормативов ПУЭ.
Таким образом, в современной квартире можно встретить две системы подключения бытовых приборов, выполненных по двухпроводной или трехпроводной схеме.
Для них выпускаются свои два вида электрических розеток, к которым монтируются 2 либо 3 провода.
Для их подключения разработаны определенные правила монтажа.
Таким образом: потенциалы рабочего ноля N и земли РЕ объединены на заземленной части выходной обмотки трансформаторной подстанции. В старой схеме они подводятся одним проводником PEN, а в новой — двумя раздельными.
Требования ПУЭ к монтажу РЕ проводника очень жесткие, в нем должно обеспечиваться минимально допустимое сопротивление протеканию аварийного тока. Он монтируется без использования коммутационных аппаратов на проводах повышенной надежности.
В рабочий ноль могут включаться контакты автоматических и дифференциальных выключателей, УЗО, коммутационных аппаратов, а рабочие провода подбираются для передачи только обычных нагрузок.
За счет этих двух требований и благодаря удалению бытовой проводки от трансформаторной подстанции на стороне потребителя между РЕ и N создается небольшая разность потенциалов, которую можно замерить обыкновенным вольтметром.
Почему мультиметр необходимо переводить в режим вольтметра при проверке фазы
До массового появления в продаже цифровых приборов нам в электролабораторию друзья и знакомые частенько приносили для ремонта сгоревшие аналоговые тестеры.
Причина их повреждения практически всегда была одна: неправильный выбор режима измерения при подключении прибора к цепям напряжения.
При этом в лучшем случае выгорали цепочки подключения резисторов с кнопками и переключателями, а в худшем — высочувствительная измерительная головка с токопроводящими пружинками. Последние неисправности чаще всего ремонту не поддавались.
Люди просто не понимали, что тестер, как и цифровой мультиметр, производит измерения на основе закона Ома.
Разница только в том, что тестер работает с аналоговыми величинами, а мультиметр — оцифрованными. Но принципы подключения обоих типов приборов одинаковы, сводятся к двум простым правилам:
- при измерении напряжения переключатели ставят в то положение, которое вводит калиброванное сопротивление, ограничивающее ток через токоизмерительную головку или датчик;
- замер неизвестной величины напряжения всегда необходимо выполнять на режиме максимального значения шкалы прибора.
Неправильное положение переключателей, переводящих прибор в режим омметра или амперметра, чаще всего встречается у новичков по невнимательности и из-за низких навыков.
На моей памяти есть случай, когда два опытных электрика, понадеявшись в спешке друг на друга, спалили дорогой образцовый вольтметр — эталон класса точности 0,2.
Прибором пришлось срочно воспользоваться для выставления уставок зарядного устройства аккумуляторной батареи оперативного тока 220 вольт на подстанции 330 кВ.
Один работник держал прибор в руках горизонтально и подал концы с щупами второму для выполнения замера. Никто из них не обратил внимания, что переключатель стоял на низшем пределе измерения. В результате протекания повышенного тока измерительная головка выгорела полностью.
Этот случай не типичный, но наглядно показывает, что электричество никому и никаких ошибок не прощает. Ток течет туда, где ему оказывается меньшее сопротивление.
Неправильное подключение мультиметра или тестера к цепям напряжения кроме повреждения самого измерительного прибора создает режим короткого замыкания, вредного для бытовых потребителей и проводки.
Поэтому перед установкой измерительных щупов на цепи напряжения необходимо проверять исходное положение переключателей прибора в режим вольтметра.
Вообще-то стоит заметить, что элитные цифровые мультиметры оборудованы встроенной электронной схемой, защищающей прибор от неправильного подключения к цепям напряжения, а у бюджетных моделей она отсутствует.
Ее в народе часто называют «защитой от дурака». Во многих случаях она может спасти прибор и бытовую сеть, но постоянно использовать эти ее возможности все же я не рекомендую: подключайте вольтметр правильно всегда.
Технические приемы в картинках: как мультиметром искать потенциалы напряжения в электропроводке
Сейчас производители выпускают очень большой ассортимент цифровых измерительных приборов. Они имеют различные органы управления, внешний вид, конфигурацию. Поэтому точно показать положение кнопок и переключателей для всех моделей невозможно.
Однако при их выпуске соблюдается определенные стандарты маркировки переключающих устройств и органов индикации. По этому вопросу у меня на сайте есть статья, объясняющая, как пользоваться любым мультиметром новичку.
В ней я нарисовал и показываю обобщенную модель с максимальным расположением кнопок управления и переключателей, где подробно в табличной форме объясняю положение каждого органа. Читайте и пользуйтесь.
Для постоянного использования себе выбрал бюджетный карманный мультиметр Mestek MT102 с большим количеством функций и сделал подробный обзор его возможностей отдельной статьей.
Это прибор буду использовать при демонстрации приемов работы по определению разности потенциалов между проводами и контактами.
Вначале показываю, как им пользоваться для измерения напряжения в розетке. На этом примере мы сразу решаем две задачи:
- Определяем техническую исправность самого мультиметра и его концов для подключения.
- Контролируем наличие питания 220 вольт в квартире.
Концы для мультиметра — специальные провода с наконечниками для соединения прибора с измеряемой схемой выполнены красным и черным цветом.
По этой расцветке они всегда должны вставляться в соответствующие гнезда нижнего блока. Причем красный конец обычно подключается справа.
Если на приборе есть дополнительные красные гнезда, то они используются только для измерения больших токов или на пределе милли-, микроампер.
Центральным переключателем я свой Mestek MT102 перевел в режим измерения вольтметра, выбрав положение «V», а кнопкой «SEL» указав режим измерения параметров переменного тока «АС».
Только после этого подключенные к прибору концы установил в розетку для измерения напряжения.
На дисплее появилось значение 242,8 вольта, что укладывается в норму.
После этого можно сделать вывод, что в розетке имеется напряжение, а Mestek MT102 и его концы исправны и им можно пользоваться дальше. Подготовительные процедуры закончены, но дальнейшую работу начинающему электрику может облегчить знание расцветки жил кабелей.
Правила цветовой маркировки проводов: как их следует учитывать
Расцветка жил значительно упрощает монтаж электрической проводки и поиск в ней неисправностей. Поэтому производители ее наносят на изоляцию, а профессиональные электрики стараются придерживаться правил монтажа.
Правила цветовой маркировки предполагают обозначение:
- защитного РЕ проводника желто-зеленым цветом;
- рабочего ноля синим или голубым;
- фазы — остальными: белым, оранжевым, коричневым, черным, серым, красным, фиолетовым.
Обратите внимание, что не всегда кабель и провод имеет подобное разнообразие расцветок. Изоляция жил часто может иметь какой-то один оттенок. Да и не все монтажники, а особенно домашние мастера придерживаются этого правила.
Цветовая маркировка призвана облегчить поиск неисправностей и монтажные работы, она является дополнительным способом определения фазы и рабочего ноля. Но полностью полагаться на этот метод нельзя.
Кстати, во время работы не раз приходилось наблюдать, как в спешке устранения неисправностей даже на ответственных вторичных цепях оборудования 330 кВ на подстанции опытным электрикам приходилось заменять и прокладывать провода из тех, какие есть под рукой, не обращая внимание на их расцветку.
Какие безобразия творятся в бытовой домашней сети, допускаемые необученным персоналом, можете представить сами.
Последовательность поиска фазы вольтметром: пошаговая инструкция из 3 типовых случаев
Работа состоит из подготовительной и основной части.
На первоначальном этапе проверяем исправность измерительного прибора и его концов, как я показал выше. Во многих случаях эта короткая процедура экономит дальнейшее рабочее время. Делайте ее привычкой, ибо плохой контакт в гнезде, оборванная жила, севшие батарейки питания, любые другие дефекты доставят много неприятностей.
Вариант №1. Трехпроводная бытовая схема питания

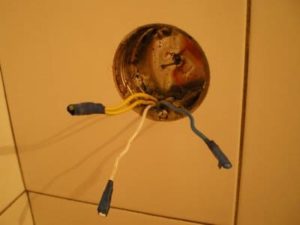

Определение наличия фазного потенциала на проводе буду показывать на примере проводки с жилами однотонной изоляции. На них предполагаем наличие фазы, земли и ноля. Будем их определять.
Далее все делаем за 2 шага.
Шаг №1. Попарный замер напряжения между проводами
Произвольно помечаем все три провода. Например, присваиваем им номера, буквы или располагаем сверху вниз либо слева направо.
При этом помним, что они находятся под напряжением и прикасаться к ним можно только с соблюдением правил безопасности, не создавая контакт тела с токоведущими жилами.
Для наглядности я расположил их вертикально и присвоил номера №1÷3. Затем щупами вольтметра последовательно замеряем разность потенциалов между токоведущими жилами.
Допустим, мы увидели 220 вольт между проводами 1 и 2, а также 2 и 3.
А между жилами №1 и 3 вольтметр показывает доли вольта, близкие к нулю.
Шаг №2. Анализ результатов измерения
На основе этих замеров можно сделать вывод, что общий провод №2 для двух случаев измерения 220 вольт является фазным.
Вариант №2. Двухпроводная бытовая сеть
Имеем два провода с фазой и нулем, но не знаем где находится какой потенциал.
Шаг №1. Замер напряжения между проводами
Вначале проверяем разность потенциалов между токоведущими жилами. При исправной цепи мы должны увидеть 220 вольт, как я показал на фотографии розетки выше при проверке исправности прибора.
Шаг №2. Замер напряжения между каждым проводом и контуром земли
Один конец от вольтметра крокодилом подключаем на водопроводный кран, батарею отопления или любую другую заземленную металлическую конструкцию. Вторым щупом поочередно касаемся токоведущих жил.
В одном положении вольтметр покажет что-то близкое к нолю, а в другом — 220 вольт. На этом проводе и будет присутствовать потенциал фазы.
Оба случая проверки напряжения для двух- и трехпроводной схемы хорошо подходят для оценки наличия фазы в соответствующих типах розеток.
Вариант №3. Принцип определения фазы на емкостном токе
Здесь используется та же технология, что и при проверке напряжения обычной индикаторной-отверткой.
Внутри индикатора стоит высокоомный резистор, ограничивающий ток через тело оператора на землю до безопасной величины: нескольких милли- или микроампер, достаточных для свечения неоновой либо светодиодной лампочки.
Когда человек касается пальцами контакта на торце отвертки, то, если имеется потенциал фазы на противоположном конце лезвия, создается емкостной ток и лампочка горит. В противном случае ее свечения не будет.
Схема протекания емкостного тока выглядит следующим образом.
Заменив индикатор мультиметром в этом методе вполне можно найти фазу, что я и показываю на очередной фотографии.
Один щуп вольтметра установлен в гнездо розетки, а второго касаюсь пальцами. На табло вы видите показание 73 вольта. При этом я сижу в кресле, находящемся на сухом деревянном полу.
За счет хорошей изоляции тела от контура земли мой Mestek MT102 сильно занижает величину фазного потенциала. Поэтому я делаю второй эксперимент.
Снял с ноги носок и притронулся голой стопой к окрашенному радиатору батареи отопления. Вот что получилось.
Mestek MT102 показал уже 175 вольт, что ближе к истине.
Этим методом пользоваться можно, но цифрам дисплея верить нельзя: они приблизительные и зависят от качества заземления тела.
На другом контакте розетки вы вольты таким способом замера не увидите.
Как отличить провод нуля от земли в трехпроводной схеме
Когда мы нашли фазу, то на двух оставшихся исправных проводах будут потенциалы рабочего нуля и РЕ проводника. Их нам необходимо различить.
Для этого первоначально используем цветовую маркировку, если она применена правильно. Но обязательно рекомендую выполнить для достоверности электрические замеры.
Надо просто еще раз внимательно измерить величину разности потенциалов между фазой и этими двумя проводами. Землей будет тот провод, где показание мультиметра чуть больше. На нем меньшие потери напряжения из-за высоких требований к монтажу и отсутствию коммутационных аппаратов внутри цепи.
Третий оставшийся провод — рабочий ноль. Для практики можно измерить разность потенциалов между землей и нулем, сравнить ее с отличием замеров между этими проводами с фазой.
Небольшие отклонения будут вызваны:
- классом точности прибора;
- качеством подключения концов;
- отличием арифметических действий от методов векторной алгебры.
3 заключительных совета из личного опыта
Здесь я поделюсь тремя случаями, которые должны помочь вам облегчить жизнь при общении с электричеством, исключить типичные ошибки.
Удлинитель для мультиметра
Работая тестером на различных объектах мне пришлось изготовить простой удлинитель его концов.
На самодельное пластиковое мотовильце намотал длинный гибкий провод и припаял к нему два штеккера. На фото показаны крокодил и самодельный щуп из спицы велосипеда, закрытый корпусом шариковой ручки. Они легко надеваются и снимаются в зависимости от необходимых задач.
Этот удлинитель занимает мало места, не путается, очень выручает меня при прозвонке удаленных объектов. Он же будет полезен при проверке фазы методом емкостного тока.
«Неисправный телевизор»
Этот случай произошел, когда у нас еще работали черно-белые кинескопные телевизоры.
Соседка с пятого этажа пришла с просьбой: “Помоги, у меня телевизор перестал включаться”. Пришлось брать тестер и инструменты. Первым делом измерил напряжение в розетке: 220 вольт, норма.
Дальше вскрыл заднюю крышку и стал проверять цепи питания подачи напряжения на трансформатор. Все вызвонил, а неисправности не нашел, предохранители и провода целые, кнопки рабочие.
Еще раз проверил розетку: опять 220. Пришлось сильно задуматься. В итоге взял удлинитель, подключил его в другой комнате и запитал телевизор. Он заработал.
Стал разбирать розетку. Алюминиевая лапша 2,5 квадрата. Оба конца исправны, тестер показывает напряжение 220. Включил настольную лампа, а она не горит. Опять возвращаюсь к вольтметру и вижу всего 40 вольт.
Делаю вывод: под нагрузкой где-то пропадает контакт. Лезу в распределительную коробку, осматриваю соединения. Прощупываю провода и замечаю внутри изоляции обломанную жилу: концы подвижны, но соприкасаются.
Когда через них проходит маленький ток от тестера, то контакт надежный, а при увеличении нагрузки от настенной лампы или телевизора он ухудшается и цепь не работает.
Раньше такие неисправности хорошо выявлялись контрольной лампой. Сейчас она запрещена правилами по ряду причин. Однако проверять наличие фазы на проводе под нагрузкой более правильно, чем без нее.
«Электрик по совместительству»
Десяток лет назад встал вопрос о ремонте ванной и туалета. Жене порекомендовали хорошего плиточника по имени Сергей. Он профессионально занимается отделочными работами, имеет опыт, показывает фотографий в своем портфолио.
Цена устроила, договорились. Сергей приступил к работе. По ходу дела он взял на себя весь ремонт, как сейчас говорят, «помещения под ключ», включая сантехнику, электрику, замену дверей.
Во время не удачного демонтажа старой дверной рамы рухнула небольшая часть стены с замурованной проводкой. Одни провода оборвались, а на других повис кусок бетона. (В этом месте был установлен трёхклавишный выключатель и розеточный блок.)
Сергей попытался разобрать образовавшийся клубок и получил сильный удар током. Автоматы отключили короткое замыкание, а неудачный электрик впал в шоковое состояние.
К его счастью в этот момент я пришел с работы и увидел всю эту картину. Сергей сразу заявил, что дальше он с этой неисправностью сам не справится, а от электричества теперь будет держаться подальше.
Пришлось мне браться за прозвонку и монтаж всей проводки. Вам же хочу напомнить, что работы под напряжением относятся к опасным. Их допускается выполнять только обученному персоналу, обладающему:
- специальными знаниями;
- практическими навыками;
- крепким физическим здоровьем.
Если хоть одно из этих требований отсутствует, то беда неминуема. Дабы ее не было — привлекайте профессиональных электриков. Вот и вся информация о том, как мультиметром найти фазу. Можете ее дополнить в комментариях или задать дополнительные вопросы. Я отвечу.
electrikblog.ru
С какой стороны фаза в розетке. Где должны быть фаза и ноль в розетке
Самый сложный этап при монтаже розетки — это подключение к ней проводов. В однофазной розетке их два, а при наличии заземления три. Если заземляющий контакт один и к нему присоединяется проводник в жёлто-зелёной изоляции, то при подключении нулевего и фазного проводов возможны варианты и для правильного монтажа желательно знать, с какой стороны должна быть фаза в розетке.
Понятие поляризованная и неполяризованная вилка
Есть два типа однофазных розеток, используемых в быту.
Неполяризованная розетка
Это устройства, вилку в которые можно вставить двумя способами — прямо и с разворотом на 180°. Такие розетки используются для подключения электроприборов, в которых полярность включения не имеет значения.
Неполяризованныме вилки и розетки с заземлением и без него используются в большинстве стран Европы, на бывшей территории СССР и в некоторых других странах.
Поляризованные вилки и розетки
Эти устройства можно включить только в одном положении и подать «ноль» и «фазу» в электроприбор по определённым проводам. В аппаратах, подключаемых при помощи таких вилок, защитные выключатели устанавливаются только на фазный провод.
Поляризованные розетки есть различных типов, котрые используются в разных странах:
- Во Франции и некоторых других странах Европы, Азии и Африки применяются разъёмы стандарта — CEE 7/5. В этих разъёмах контакты в виде штырей расположены треугольником, в котором заземляющий электрод расположен в тупом углу треугольника.
- Английский стандарт BS 1363. Британские 3-штырьковые вилки имеют три плоских штыря — два горизонтальных для питания и один вертикальный для заземления.
- Американский стандарт NEMA 5-15. Североамериканский 3-контактный штекер имеет два плоских штыря, расположенных параллельно друг другу, для подачи питающего напряжения. На третьей вершине треугольника находится круглый штырь для подключения к заземлению.
Кроме выщеперечисленных, есть и другие, менее распространённые типы поляризованных вилок и розеток.
Совет! Вилку американского, французского или другого типа в обычную европейскую розетку можно включить через переходник.
Имеет ли значение расположения фазы и ноля в розетке
Розетки, используемые на территории стран СНГ, позволяют включение вилок двумя способам, а сами вилки устроены симметрично, поэтому при включении фаза в розетке может быть подключена к любому из штырей вилки.
Для работы большинства электроприборов не имеет значение полярность включения штепселя в розетку. В свою очередь, при включении вилки, рядовые потребители не обращают внимания на её положение. Исключением являются вилки, кабель в которых расположен под углом 90° к штырям. Эти устройства включаются так, как удобнее ими пользоваться.
Есть мнение, что, согласно ПУЭ и другим нормативным документам, фаза должна быть подключена к правому выводу розетки, но это не так. Ни в одном документе или инструкции не указано правильное положение фазы в розетке и куда еёприсоединять, определяет монтажник при выполнении монтажа.
Учитывая возможность включения устройства любым способом, автоматические выключатели в электроприборах отключают оба питающих провода.
Для каких приборов ВАЖНО где расположена фаза в розетке
С какой стороны фаза в розетке имеет значение только для некоторых электроприборов, которые при неправильном включении не будут работать. Эта особенность заложена в конструкции аппаратов и указана в инструкуии по эксплуатации. Как правило, подключением этих устройств занимаются «специально обученные люди».
Это газовые котлы и колонки с электроконтроллером наличия пламени.
Ответ одного из производителей котлов
Погасшаа пламя газовой горелки при открытом клапане приведёт к утечке газа и взрыву. В конструкции газовых отопительных котлов и некоторых типах других газовых установок используется электрический контроль наличия пламени.
Огонь проводит электрический ток, поэтому в него помещается тугоплавкий электрод, на который подаётся напряжение и измеряется ток утечки. Его наличие показывает на наличие пламени в горелке.
В фазозависимых котлах при неправильном подключении к сети фаза на электроде и ток утечки отсутствует и через несколько секунд после поджига установка отключается. Эти установки фирмы производители предлагаю подключать не к розеткам, а к автоматическим выключателям 1-5А.
При необходимости включить устройство в розетку на кабель устанавливается вилка, которая впоследствии из нё не вынимается.
Важно! При включении котла через устройство бесперебойного питания для нормальной работы необходимо соединить заземляющий и нулевой контакты розетки с входным кабелем. В некоторых моделях горелок измерение тока утечки производится по линии «ноль-заземление».
Что говорят нормативные документы
Одним из первоисточников правил для любого электрика является ПУЭ и откровенно говоря дорогие читатели сайта «Электрик в доме» в данной книге я не нашел каких либо требований по поводу того с какой стороны подключать фазу в розетке. Не потому что плохо искал, а потому что в Правилах Устройства Электроустановок (ПУЭ) таких требований нет. Если кто-либо считает по-другому, пожалуйста, ссылку на пункт в комментарии.
Единственный документ, в котором говорится о положении фазы и ноля в розетке (ГОСТ 7396.1-89 (МЭК 83-75) «Соединители электрические штепсельные бытового и аналогичного назначения»). В нем говорится, что для однофазных розеток фазный провод должен подключаться с правой стороны, а нейтральный (нулевой) — с левой.
Но здесь есть одно НО. Этот стандарт утвержден Британским институтом и принят для таких стран как Великобритания, Пакистан, Индия, ЮАР и др.
Еще один документ, в котором упоминается о подключении фазы и ноля в розетке ГОСТ 30851.1-2002 пункт 8.6. Правда здесь идет лишь описание с какой стороны выполнить подключение, в нем как раз таки говорится что фаза подключается с права, ноль слева, а заземление вверху по середине. Прилагаю скрин из данного документа.
Как подключают фазу в розетке профессиональные электрики
| Нормативными документами с какой стороны фаза в розетке не указывается, но, по аналогии с поляризованными разъёмами, профессионалы подключают фазу справа, а ноль — слева. Это облегчает в дальнейшем ремонтные работы. |
В любом случае, при ремонте розетки следует проверить наличие фазы на обоих контактах. Неписаное правило подключения кабелей знают и выполняют не все электромонтёры, поэтому в любой из розеток она может оказаться слева.
Похожие материалы на сайте:
Понравилась статья — сохрани на стену!
electricvdome.ru
