Как устроен теплый пол

Как устроен и работает электрический теплый пол?

Теплые полы с каждым годом занимают все более уверенную позицию на рынке отопительных приборов. Преимуществом такой системы обогрева становится не только экономия рабочего пространства в помещении, но и равномерное распределение тепла.

Производители выпускают различные модификации, которые можно условно объединить по типу нагревательного элемента:

1. Кабельный обогрев;

2. Нагревательные маты;

3. Пленочный инфракрасный излучатель;

4. Жидкостно-электрические конструкции.

Физические принципы, заложенные в работу электрического теплого пола

1. Кабельный обогрев с резистивными жилами. При передаче электроэнергии на основе закона Джоуля-Ленца происходит выделение тепла. Эта закономерность заложена в основу работы нагревательных элементов.

Если в обычных проводах подбирают металлы и их сечение для того, чтобы при максимальной нагрузке снизить тепловые потери, то в системе теплого пола создают конструкции, способные выделять максимальное количество тепловой энергии длительное время без нарушения эксплуатационных характеристик.

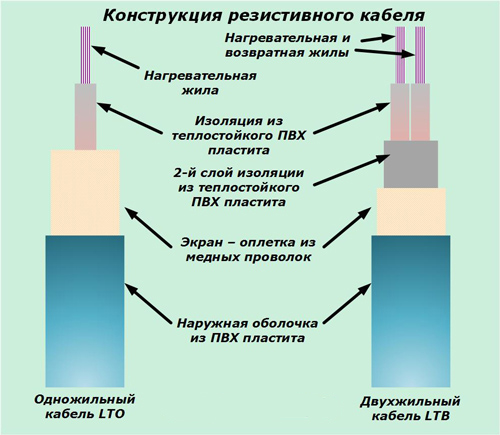

Для этого нагревательные элементы создают в виде кабельных конструкций, состоящих из:

токопроводящей нити резистивного типа, выделяющей тепло;
слоя тефлоновой изоляции из теплостойкого ПВХ-пластита.

Такие кабели могут быть изготовлены с одной внутренней токопроводящей жилой или двумя. Они используются для разных способов монтажа и подключения. Производители дают на них гарантию от 20 лет и более при соблюдении правил эксплуатации.

При эксплуатации этих конструкций должен соблюдаться баланс тепла, выделяемого от проходящего по жилам электрического тока и отводом его в нагреваемый пол. Для этого все прилегающие к кабелю участки пола создают с однородной структурой, обеспечивающей равномерные тепловые и механические нагрузки.

2. Кабели с жилами саморегулирующегося нагрева. В системе теплого пола могут применяться конструкции саморегулирующегося нагревательного кабеля. Они имеют обыкновенные токопроводящие, а не нагревательные жилы, между которыми расположена полупроводниковая матрица с огромным количеством независимых между собой элементов. Ее диэлектрические свойства определяют именно эти полупроводники, реагирующие на изменения окружающей их температуры.

Когда какой-то участок саморегулирующего кабеля охлажден, то внутри матрицы за счет полупроводников создается структура с большим количеством дорожек для прохождения через них тока, который нагревает кабель и окружающие его слои.

При средней температуре структура полупроводников увеличивает электрическое сопротивление, снижая условия для протекания через них тока и, тем самым, несколько уменьшает выделение тепла.

3. Кабельные маты. Вначале резистивные кабели при монтаже теплого пола просто раскладывали на полу в виде змейки, а затем фиксировали крепежными элементами. Эта технология применяется и сейчас для одножильных и двухжильных конструкций.

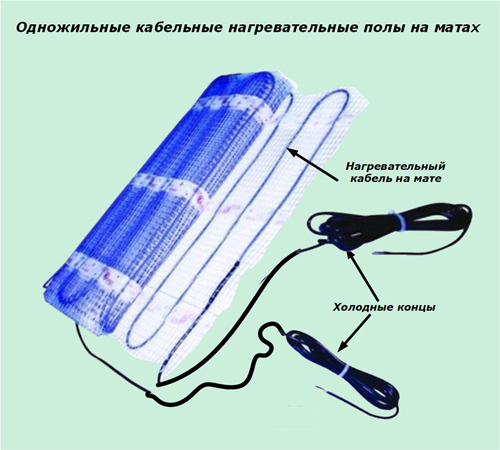

Однако производители стали выпускать кабельные маты. Пример исполнения такой конструкции показан на картинке, где сам кабель уже вплетен в мягкую диэлектрическую сетку определенным образом. Его уже не требуется тщательно выкладывать. Достаточно просто раскатать сложенный рулон по длине помещения для последующей фиксации раствором.

Холодные концы для подключения кабельного мата в электрическую схему входят в комплект поставки. Они подключаются через специальные переходники-муфты. Подсоединение «напрямую» запрещено технологией монтажа.

Если возникает необходимость поворота направления раскладки, то крепежную сетку легко разрезать обычными ножницами не задевая кабеля, который потом просто разворачивается в нужном направлении под любым углом.

4. Жидкостно-электрические конструкции. Электро-водяные разработки теплого пола объединяют в себе электрический нагрев нитей с последующей передачей тепла через теплоноситель — воду, расположенную в герметичной трубке из пластика, обладающего высокопрочными механическими характеристиками. Вся конструкция собрана в виде семижильного кабеля, использующего сплавы для нитей из хрома с никелем и оболочку с покрытием из силикона и тефлона.

Силиконовый слой выдерживает температуры до 280 градусов, обладая высокими диэлектрическими свойствами. Покрытие тефлона создает препятствие для проникновения воды и обладает большой стойкостью к воздействию химических веществ.

Жидкость, заполняющая кабель, успешно выдерживает без замерзания даже двадцатиградусный мороз, но она быстро закипает при прохождении по нитям электрического тока. Во время ее кипения тепло быстрее передается окружающей среде. Это обеспечивает экономию электроэнергии.

Как выбрать электрический теплый пол?

Чтобы правильно подобрать электрический пол, необходимо учитывать следующие моменты:

Напольное покрытие. Одним из главных факторов при подборе электрического теплого пола является тип напольного покрытия. В первую очередь стоит выяснить его совместимость с необходимым Вам теплым полом.
Основной источник отопления или дополнительный. Если теплый пол остается единственным источником обогрева в комнате, то следует обращать внимание на полы с большей мощностью. В качестве дополнительного обогрева подойдут практически все варианты электрического теплого пола.
Мощность теплого пола. От нее зависит не только комфортная температура в отапливаемом помещении, но и энергопотребление системы, которое обуславливает стоимость ее эксплуатации.
Производитель электрического теплого пола. От производителя теплых полов будет зависеть и цена продукта, и рабочие характеристики системы, а также гарантийное обслуживание. Следует помнить, что систему теплого пола заменить будет крайне сложно, поэтому важно сразу сделать правильный выбор.

Теплый пол Вы можете выбрать в нашем каталоге.

Поделиться записью

Система водяной теплый пол: принцип работы, устройство, описание

class=»eliadunit»>

От автора

Здравствуйте! В этой статье пойдет речь, как устроена система водяной теплый пол, особенностях его использования и его видах.

Система водяной теплый пол — общее описание

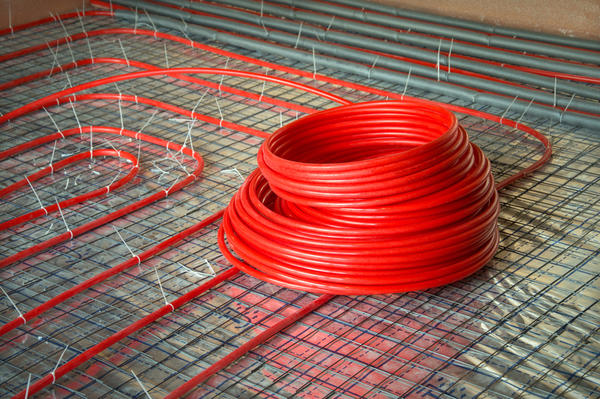

Обогрев пола осуществляется теплоносителем. По названию системы понятно, что теплоносителем водяного теплого пола служит циркулирующая по трубам вода. Регулировка температуры и управление циркуляцией происходит в специально смонтированном коллекторном шкафу. Трубы укладываются петлями на базовый пол и подключаются к коллекторному шкафу.

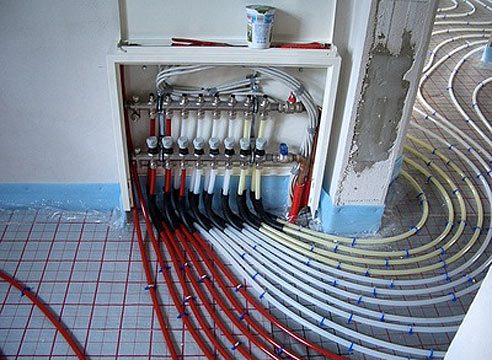

Как видите на фото, коллекторный шкаф это узел теплого пола в котором собираются трубы теплого пола и происходит регулирование потоков теплоносителя коллекторами с регулирующими кранами арматуры. К слову сказать, ни один строительный объект, никакие промышленные и жилые здания не обходятся без инженерных коммуникаций в виде трубопроводов. Простой повсеместный водопровод и часто встречающийся газопровод знаком любому жильцу города и загорода. Трубопроводы пара и нефтепродуктов знакомы работникам специализированных предприятий.

Если есть трубопровод, то не обойтись без специального оборудования, которое перекрывает, регулирует потоки и распределяет перемещаемые потоки. Называется такое оборудование — трубопроводная арматура. От её качества зависит работа всех трубопроводных систем. читать дальше про трубопроводную арматуру различного назначения на сайте компании «Москлапан».

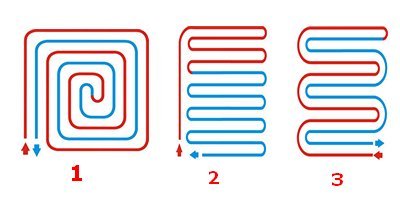

Укладываются петли водяного теплого пола по двум схемам:

1-Бифилярная система укладки.По другому «двойная спираль» или «улитка»;

2,3-Меандровая система. По другому «зигзаг» или «змейка».

Наиболее эффективна система укладки, где петли теплой воды, чередуются с охлажденной (1,3 на рисунке)

В зависимости от вида закрывающего трубопровод покрытия, водяной теплый пол подразделяется на бетонный теплый пол, а также полистирольную систему и деревянную систему теплый пол . В бетонном теплом полу трубопровод системы закрывается «мокрой» стяжкой.

Водяной теплый пол не является универсальной системой обогрева пола и имеет некоторые ограничения при использовании.

class=»eliadunit»>

Ограничения при использовании водяного теплого пола

В городских квартирах с централизованным отоплением устройство водяных теплых полов запрещено.
Связано это с увеличением гидравлического сопротивления системы и большой вероятностью повреждения греющих труб после гидроударов в системе централизованного отопления. Однако в некоторых сериях современных новостройках спроектирован отдельный магистральный трубопровод для устройства водяных теплых полов.
Прежде всего, обогрев помещения с использованием водяного теплого пола применяется для частных домов с индивидуальной системой водоснабжения. Но и здесь водяной теплый пол может использоваться либо для комфортного, либо для общего отопления.

«Комфортный» и «отопительный» водяной теплый пол

«Комфортный» водяной теплый пол подогревает пол и используется, как дополнительная система обогрева помещения. Основной обогрев производят радиаторы отопления. Для комфортного теплого пола температура воды в системе должна поддерживаться постоянной. Этот вид регулировки температуры воды называется «термостатическим».

«Отопительный» водяной теплый пол несет функцию полного и единственного обогрева помещения. При такой системе температура теплоносителя (воды) должна меняться в зависимости от окружающей температуры. Такая регулировка называется «погодозависимой».

Общий принцип работы водяного теплого пола

Водяной теплый пол относится к низкотемпературным системам обогрева пола. Температура теплоносителя (воды) должна быть 35-45°C.

Вода в системе водяной теплый пол двигается по замкнутому контуру, постепенно охлаждаясь в петлях пола. Из магистрали вода поступает с температурой 80-85°C.В коллекторном шкафу теплого пола горячий теплоноситель смешивается с остывшей водой, вернувшейся из петель системы.

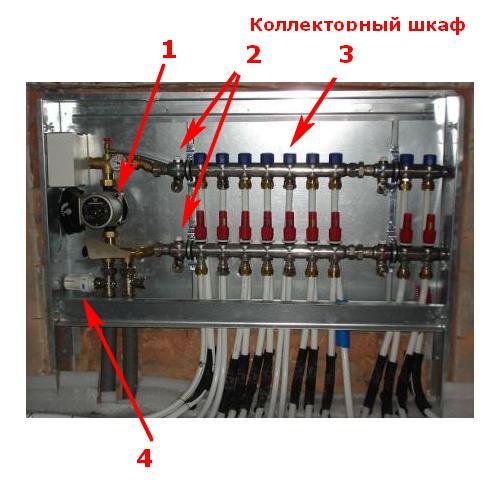

Для смешивания горячего и холодного теплоносителя служит насосно-смесительный узел (1). Для перекрытия циркуляции воды служит коллекторный блок (3), с рядами «холодных « и «горячих» запорных вентилей (байпасов).

Для регулирования тепловой мощности служит балансировочный клапан (2). Для поддержания заданной температуры служит термоголовка (4), которая получает данные о температуре с термодатчика.

Для автоматического управления системой можно установить сервоприводы и комнатные терморегуляторы. Сервоприводы и терморегуляторы работают в паре.

При прекращении подачи воды из магистрали циркуляция теплоносителя продолжается благодаря открывающемуся перепускному клапану. Циркулирует теплоноситель в «холодном режиме», через свободный байпас (запорный вентиль) коллекторного блока.

Более подробно о работе коллекторного шкафа, технологии монтажа и устройстве «пирога» бетонного водяного теплого пола в следующих статьях серии «Водяной теплый пол».

©opolax.ru

Другие статьи раздела

class=»eliadunit»>

Тёплый пол как способ отопления: практика

Использование тёплых полов в качестве источника отопления — способ далеко не новый, «…сработанный ещё рабами Рима», даже раньше. Сегодня он просто переживает своё «второе рождение». О том, как устроены тёплые полы, их разновидностях, чем они отличаются от прочих систем отопления, можно прочитать в большой и подробной статье Тёплый пол для загородного дома.

Устройство тёплого пола

С тёплыми полами — и электрическими, и водяными — я неоднократно сталкивалась в процессе своей профессиональной деятельности и смогла убедиться в их эффективности, основываясь на собственных ощущениях, а не рекламных буклетах производителей. У меня есть опыт применения греющего пола не только в качестве дополнительного источника тепла, но и как основного.

Поэтому сейчас, когда у нас есть свой дом, требующий перестройки, тёплые полы рассматриваются нами очень пристально и именно как один из вариантов решения вопроса отопления, а не только для повышения уровня комфорта. Возможно, имеющиеся у меня знания будут полезны кому-нибудь ещё. Ведь «… суха, мой друг, теория везде, а древо жизни пышно зеленеет». В этой статье хочу коснуться некоторых практических моментов, понимание которых приходит с опытом.

Небольшой исторический экскурс

Использование пола помещения в качестве источника тепла традиционно для корейского жилища. Историки считают, что такая система отопления появилась в этой стране ещё в I веке до нашей эры. Называется она ондоль и в сельской местности исправно используется до настоящего времени.

Скорее всего, такая система отопления пришла в Корею из Китая, о чём свидетельствует и название: слово «ондоль» переводится с китайского как «тёплые полости». Хотя в самом Китае подобная печь называется кан. Её отличие от корейского варианта в том, что кан — не пол, а тёплая лежанка, она занимает часть комнаты и возвышается над уровнем пола. В северных областях Китая есть виды кана, охватывающие всю площадь комнаты, они называются ди-кан (пол-кан). Судя по конструкции старой печки в нашем доме, идея низкой печи-лежанки (типа кана) — многонациональна.

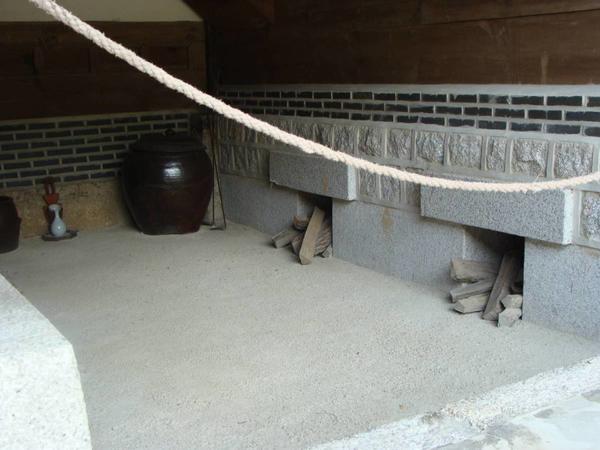

Корейская система отопления ондоль. Фото сайта mdom.biz

Устроена система отопления ондоль так: в помещении кухни или снаружи дома имеется печь, очаг которой расположен ниже уровня пола в комнате. Дымоход печи проложен в каналах-полостях под полом жилой комнаты в виде горизонтального коллектора. У противоположной стены горизонтальные дымоходы объединяются в один вертикальный, установленный снаружи около стены дома, через него продукты сгорания и выбрасываются прочь.

Полости горизонтальной части дымоходных каналов перекрыты сверху плоскими камнями, их поверхность образует пол комнаты. Для равномерного распределения тепла в части помещения, которое ближе к печи, используются более толстые камни, а в противоположном конце комнаты, где температура дыма уже ниже, кладутся камни потоньше.

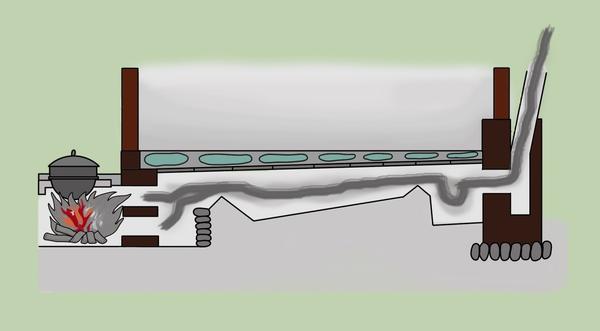

Схема отопления при помощи ондоль

Швы между камнями тщательно замазываются глиной, затем полы покрываются в несколько слоёв промасленной рисовой бумагой. Чтобы нагретый пол дольше сохранял тепло, камни выбирались достаточно большой толщины, не менее 8-12 см. Система отопления жилых комнат посредством нагрева пола горячим дымом печи использовалась и в Японии.

Подобный же способ отопления существовал в Древнем Риме и Греции, там он носил название гипокауст. Чаще всего гипокауст устраивали в термах. И ондоль, и гипокауст, и китайский вариант ондоли — кан всё-таки больше относятся к печам. Родоначальником же водяных тёплых полов считают американского архитектора Фрэнка Ллойда Райта.

Почему тёплые полы — идеальная система отопления

Работая в 1900-х годах в Японии над строительством гостиницы, Райт обратил внимание на удивительный комфорт, который создавал в комнатах нагретый пол. Архитектор был так впечатлён эффектом, что посчитал ондоль идеальной системой обогрева. Позже он использовал в своих проектах системы отопления, основанные на принципе нагрева помещения в традиционных корейских и японских жилищах, но вместо тёплых газов в дымоходе под полом применил трубы с текущей в них горячей водой.

Мама плохого не посоветует

Чтобы понять, почему греющий пол — идеальная отопительная система, достаточно вспомнить мамины наставления и уроки физики в школе. Помните, мама всегда говорила: «Держи ноги в тепле». А преподаватель физики в школе объяснял, что плотность тёплого воздуха меньше, чем холодного, поэтому тёплый воздух легче и «всплывает», поднимается наверх.

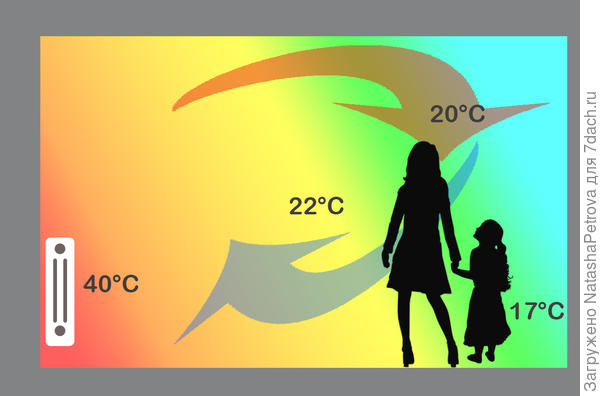

Схема движения тёплого воздуха при отоплении настенным радиатором

Радиаторы отопления выдают тепло точечно: чаще всего в комнате устанавливается единственная батарея, размещённая в самом холодном месте, под окном. Чтобы единственный нагреватель небольшой площади давал достаточно тепла, необходимо использовать теплоноситель, нагретый до значительных температур.

Температура воды в радиаторах — +80…+90°С. Поэтому непосредственно около батареи слишком жарко, в отдалении — прохладно. На схеме показано, как распространяется тепло от обычного радиатора: нагретый воздух поднимается вдоль стены под потолок. Там, соприкасаясь с потолком, воздух двигается к противоположной стене, остывает, тяжелеет и начинает опускаться к полу.

Так как на уровне головы людей при таком способе отопления часто температура воздуха больше +20°С, создаётся впечатление, что в комнате душно, и жильцы открывают форточки. Кроме того, постоянное перемещение тёплых и холодных воздушных масс провоцирует возникновение сквозняков.

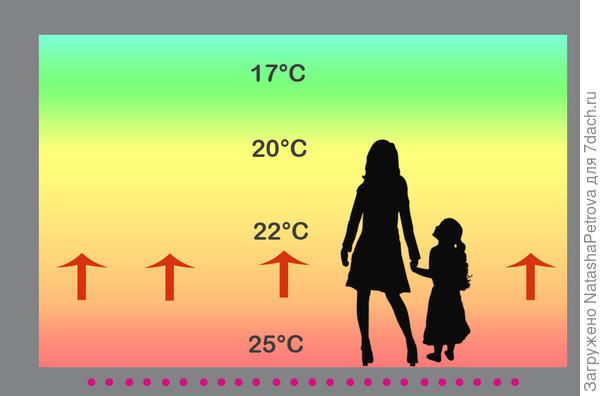

Схема движения тёплого воздуха при отоплении тёплыми полами

В помещении, обогреваемом тёплыми полами, площадь нагрева гораздо больше — весь пол комнаты. Поэтому нет необходимости поднимать температуру теплоносителя (воды) до высоких температур — вполне достаточно +40…+45°С. Нагретый воздух от пола равномерно поднимается, под потолком остывает и по стенам опускается к полу, где процесс повторяется. При этом человек находится в наиболее физиологически приятных температурных условиях: ноги его в тепле, голова в оптимальной для комфортных ощущений температуре, а прохладным воздух становится уже выше среднего роста человека.

Тёплый пол в качестве прибора отопления

Чаще всего греющие полы делают как дополнительный источник тепла — для создания комфорта. Но они могут стать и главным или даже единственным отопительным прибором.

Первый раз я встретила такое решение на одном из своих объектов. Это был большой загородный дом общей площадью около 450 м². Большая его часть обогревалась именно тёплыми полами, включая помещение бассейна, зимнего сада и огромный зал площадью 90 м² с двусветным эркером с одной стороны и окнами во всю стену с другой. В этих помещениях полы были отделаны каменной или керамической плиткой. Другие комнаты (4 спальни на втором этаже) имели паркетные полы и отапливались иным способом.

Я была там зимой 2009-2010 года, которая многим запомнилась сильными морозами. Во всём доме было тепло, люди работали в футболках. И это несмотря на то, что в большей части дома ещё вовсю шли отделочные работы со всеми сопутствующими явлениями: вскрытыми потолками, голым бетоном и повышенной влажностью от малярных работ.

Второй пример использования водяных тёплых полов в качестве единственного источника отопления — последний мой объект — квартира-студия площадью 44 м². Замена радиатора отопления на водяные тёплые полы в этом случае прямо-таки напрашивалась.

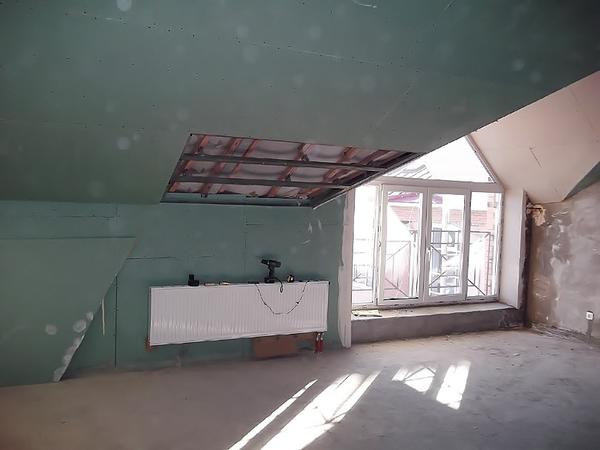

Квартира-студия до ремонта

Во-первых, система отопления в этом доме не была централизованной: в каждой квартире имелся индивидуальный газовый котёл, обеспечивающий обогрев и горячее водоснабжение. Устройство водяных тёплых полов было возможно и не потребовало никаких согласований.
Во-вторых, особенностью этой квартиры было то, что она находилась в мансарде. Наклонный потолок ещё больше усиливал эффект собирания тёплого воздуха в верхней части помещения. Нагревшись около радиатора, установленного под скатом потолка, где высота стены была всего 1500 мм, по наклонной поверхности тёплый воздух быстро поднимался в самый верх, где стена была уже 4,5 м. В результате внизу оставалось холодно, а к батарее невозможно было прикоснуться, настолько она была горячая.

В-третьих, по проекту весь пол первого уровня в этой квартире предполагался с покрытием из каменной плитки, поэтому подогрев пола был очень актуален.

Квартира после ремонта: радиатор отопления заменили тёплые полыЗамена радиатора отопления избавила заказчиков от проблем их соседей: в их квартирах зимой было холодно. Уменьшились расходы на газ: вода для отопления стала нагреваться только до +40…+45°С, а не до +95°С, как раньше. А благодаря большой температурной инертности системы (толстой бетонной стяжке и каменному напольному покрытию), котёл даже в морозы включался не чаще раза в час-полтора и не более чем на 5 минут.
Ну и что касается комфорта — тепло и не душно, даже в спальне на антресолях на втором уровне. И можно свободно сидеть на каменном полу, не испытывая никаких неудобств. Ну и, конечно, огромный радиатор почти в 2 м длиной отнюдь не украшал интерьер.
Принцип действия тёплого пола
В основе принципа действия классического тёплого пола лежит использование теплоносителя и материала, имеющего высокую теплоёмкость. В системе отопления ондоль теплоноситель — это нагретые газы, а теплоёмкий материал (способный накапливать и долго сохранять тепло) — камни и слой глины. В водяных тёплых полах теплоноситель — нагретая жидкость в трубах (вода, антифриз), а тепловой аккумулятор — бетонная стяжка и напольное покрытие, например, плитка из камня или керамики.

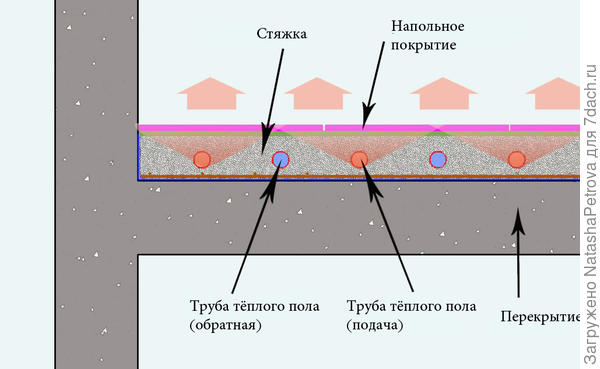

Принципиальная схема водяного тёплого пола

В электрических полах нагревателем служит электрический кабель или другой нагревающийся электрическим током элемент. Хороший аккумулирующий эффект достигается только при достаточно толстом слое материала с высокой теплоёмкостью — не менее 50 мм над нагревательным элементом.
Поэтому все решения, не предполагающие создания аккумулирующего слоя (тёплые полы «под плитку», «под ламинат»), рассчитаны только в качестве дополнительного нагревателя для создания комфорта.
Помимо воздушных тёплых полов, в которых обогрев происходит горячим воздухом или дымом, разработано ещё несколько типов, отличающихся системой нагрева: электрические, водяные, водно-электрические.
Электрические тёплые полы
Греющий компонент в электрических тёплых полах — резистивный или саморегулирующийся элемент: электрический кабель, стержень, лента из аморфного сплава, углеродная или биметаллическая плёнка. Вне зависимости от вида элемента электрическая энергия в них преобразуется в тепловую.
