Как установить байпас в систему отопления – Байпас в системе отопления: использование и схемы установки

Значение термина

Слово «байпас» является заимствованием и изначально переводится с английского как «обводной путь». Применяется данный термин в тесной связи с гидродинамикой, а именно с проведением с помощью труб жидкой субстанции.

То есть байпас на отопление является своеобразным дополнительным путем для движения тока, при этом он обходит стороной основную магистраль. При этом указанное устройство встречается, помимо отопительной системы, во всех аналогичных системах, использующих трубы для транспортирования. Например, это газовая магистраль, нефтепровод, водопровод и так далее.

Необходимость байпаса

Определимся, зачем нужен байпас. Рассматривать принцип работы такого устройства целесообразнее, используя в качестве примера систему водяного отопления. В упомянутой системе байпас обычно расположен возле батареи отопления.

Выглядит такое устройство, как вертикально расположенная труба, которая представляет собой соединение горячей и отводящей магистрали. Рассмотрим, в чем назначение такого участка.

К примеру, если идет отопительный сезон и вдруг что то случается с батареями. Один из вариантов – течет жидкость. Обычно это подразумевает, что требуются определенные работы – трубы снимают, проводят ремонт либо осуществляют замену. Однако, не всегда можно такие работы провести – если на улице низкая температура. В этом случае наилучшим вариантом будет использование обходного пути, который позволит перенаправлять жидкость при ремонте.

Для работы байпаса требуется выполнение следующих действий. Чтобы перенаправить поток, перекрывают кран, который ведет к радиатору и открывают кран, находящийся на байпасе.

Это приведет к тому, что жидкость пойдет по обходному пути, а не через основную магистраль. Таким образом, отопление в целом отключать не нужно, а батареи меняются и ремонтируются, не мешая работе отопительной системы в целом.

Но это не единственное предназначение обходного пути. Помимо аварийной ситуации, байпас в системе водоснабжения можно использовать в целях регулирования объема воды, которая подводится к радиатору, а также помогает в плане регулирования температуры.

Это все можно осуществлять, прикрывая или открывая запорные краны на подающих трубах. Если прикрывать, то вода движется по трубам не так интенсивно, посредством чего температура труб понижается. Отсеченная часть теплоносителя при этом будет сброшена к основной магистрали. То есть байпас оснащает систему отопления дополнительным обводным путем, а также запорными элементами, позволяющими управлять потоками теплоносителя.

Циркуляционный насос и обводной контур

Врезать в систему отопления циркуляционный насос, как правило, нужно вместе с обводным участком трубы. Установку байпасов можно провести своими руками. Циркуляционный насос нужно устанавливать именно на таком участке. При этом байпас будет представлять собой следующие взаимосвязанные части: фильтр, подкачивающее устройство, запорный кран, который может быть заменен автоматическим клапаном.

При этом вся система должна устанавливаться в трубопровод около участка, соединенного с котлом. При этом требуется установка запорного крана на участке от входа до выхода обводного пути.

Рассмотрим принципы работы отопительной системы с циркуляционным насосом и обходным путем. При включении циркуляционного насоса кран, расположенный на обводной трубе, нужно открыть, так как в этот период жидкость движется как раз таки по обходному пути. При этом требуется закрытие шарового крана, который расположен на основном трубопроводе.

Но если необходимо заменить фильтры либо отремонтировать насос, сначала следует открыть краны на обратке, при этом арматура для запора, которой оснащается байпас, должна быть закрыта. Такой вариант позволяет не останавливать работу отопления, при этом теплоноситель продолжает циркулировать в естественной форме.

Аналогичные действия выполняются и в случает отключения электроэнергии, так как в этом случает работа циркуляционного насоса прекращается. Запорная арматура позволит направить воду в сторону обратки. Следует отметить, что система байпас может иметь обратный клапан, в этом случает достаточно обойтись открытием крана на обратной магистрали.

Как установить систему

Желательно устанавливать байпасы одновременно с установкой системы отопления. Иногда такое устройство требуется установить в уже имеющуюся отопительную систему. Наиболее предпочтительный сезон установки в последнем случае – теплые времена года, так как в такой период отопительную систему не эксплуатируют. Следует помнить, что при проведении монтажных работ из трубопровода жидкость нужно сливать.

Необходимо отметить, что сами работы и сложность их осуществления находятся в прямой зависимости от материалов, из которых изготовлен трубопровод, а также сам отопительный контур. Наиболее простыми будут работы с металлопластиком. А полипропилен или металл требуют использования сварочных устройств. То есть установить своими руками не получится, потребуется помощь специалистов.

Но стоит заметить, что в принципе установку любого обводного пути желательно доверить специалистам, так как это наиболее надежный вариант.

При самостоятельной установке нужно помнить, что в первую очередь внимание уделяется участку обводного пути, который устанавливается параллельно с обраткой. Важно не забыть врезать также запорные краны. Также нужно быть внимательным к сторонам трубы – лучше их не путать.

Итак, байпас – важное и полезное устройство, которое может быть помочь во многих ситуациях, поэтому его установкой лучше не пренебрегать.

Фото системы байпаса

Пост опубликован: 12.10

landshaftdizajn.ru

Зачем байпас в системе отопления и как он работает

Байпас и необходимость его монтажа при организации однотрубной или двухтрубной систем отопления обусловлены улучшением качества обогрева помещений в частном доме или квартире многоэтажки. Для чего нужен байпас: это металлическая или пластиковая труба в виде перемычки, обходящая тот или иной отопительный прибор. Сама установка байпаса создает варианты по перенаправлению теплоносителя в обход заменяемых или ремонтируемых устройств без отключения отопления в доме. Перемычка из отрезка трубы для перенаправления жидкости в обход конструируется неуправляемым (открытым), с клапаном, или автоматическим.

Устройство может обслуживать разные механизмы — насос системы отопления, манометр, радиатор, коллектор, трубопровод «теплый пол», и т.д. Особенно важен обход для бесперебойной работы насоса – при правильном уклоне труб принцип работы естественной циркуляции на время заменит ремонтируемый насос, и отопление не будет отключено. Важно обвязать трубной перемычкой радиаторы, особенно в однотрубной схеме, а при включении в схему клапанов перепускных байпасный вентиль просто необходим. И последнее применение устройства – работа в коллекторном узле двухтрубных схем при смешении подачи и обратки на входе или выходе в котел.

Перемычка может устанавливаться в трубопроводах металлопластиковых, полипропиленовых, стальных, чугунных, латунных или медных. Устройство можно купить или сделать своими руками, но металлические стальные трубы использовать нежелательно, так как они ржавеют и засоряют теплоноситель. Оптимальный вариант – отопление и байпас из полипропилена: схема такого трубопровода будет работать надежно и долго.

Для чего нужен байпас и как он работает

Однотрубная схема разводки отопления до сих пор имеет спрос в индивидуальном строительстве, но и в старых многоэтажных домах такое решение применялось часто, поэтому установка обходной трубы считалась вариантом не обсуждаемым и необходимым.

Целевое назначение:

1. Обеспечение бесперебойной работы отдельных узлов системы отопления без отключения тепла. Ремонт или замена механизмов, оборудования и отдельных элементов в системе отопления облегчается тем, что входные и выходные запорные вентили (подача и обратка) теплоносителя перекрываются, а рабочая жидкость перенаправляется по перемычке-трубе, в результате чего можно беспроблемно демонтировать сломанный узел или отремонтировать его. Вот зачем нужен байпас в системе отопления, но это не единственное предназначение байпаса;
2. Функционирование однотрубной отопительной системы можно усовершенствовать, так как она имеет существенный недостаток: температура от нагретого теплоносителя неравномерно распределяется по радиаторам из-за последовательной схемы их подключения. Таким образом, в самом последнем радиаторе температура всегда будет самой низкой. Для получения одинаковой температуры на всех батареях устанавливают байпас перед каждым обогревательным прибором – радиатором, батареей или регистром. Здесь назначение байпаса состоит в том, что некоторый объем носителя направляется в обход секций радиаторов, и горячим попадает даже в самую дальнюю батарею. При этом диаметр трубной перемычки в однотрубной системе отопления должен быть равным или меньше диаметра труб основной схемы;
3. Поддерживать работу систем отопления при аварийном отключения электричества, так как циркуляционный насос не функционирует, а наличие обвода сделает передвижение теплоносителя бесперебойным.

Важно: Домовладельцы часто задаются вопросом, а нужен ли байпас в двухтрубной системе духтрубной отопления? При такой схеме движения рабочей жидкости байпас после закрывания вентиля будет перенаправлять теплоноситель на те участки, которые больше других теряют тепло.

Классификация устройств

Байпасы разделяются по типу запорной арматуры и по функциональному назначению. По разновидностям запорных устройств в схеме разных систем отопления обводы бывают:

1. Включение в систему с запорным вентилем, который вручную открывается или закрывается в нужный момент. Вентиль, который может быть трехходовым или шаровым, рекомендуется врезать по центру трубы;
2. Перемычка с клапаном – автоматическое устройство, работающее автономно и не требующее постороннего вмешательства. Автоматический отопительный клапан — это резиновый или силиконовый непотопляемый шар. Такой байпасный клапан работает только совместно с насосом: при включении электродвигателя клапан под давлением рабочей жидкости открывается, при выключении насоса – закрывается, останавливая перемещение теплоносителя.

Важно: чтобы установить байпас с автоматическим клапаном в систему отопления полипропиленовых труб, необходимо следить за происхождением рабочей жидкости: она должна быть абсолютно чистой, без накипи, мусора, ржавчины, и т.д. Любые твердые частицы могут деформировать шар, и клапан будет пропускать жидкость.

По функциональному предназначению байпасы классифицируются, как:

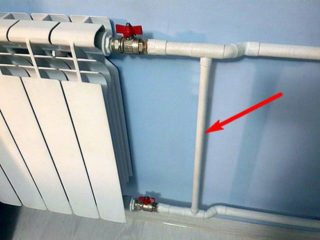

1. Радиаторная перемычка, расположенная на входе в радиатор для планового или аварийного отключения прибора без остановки отопления;

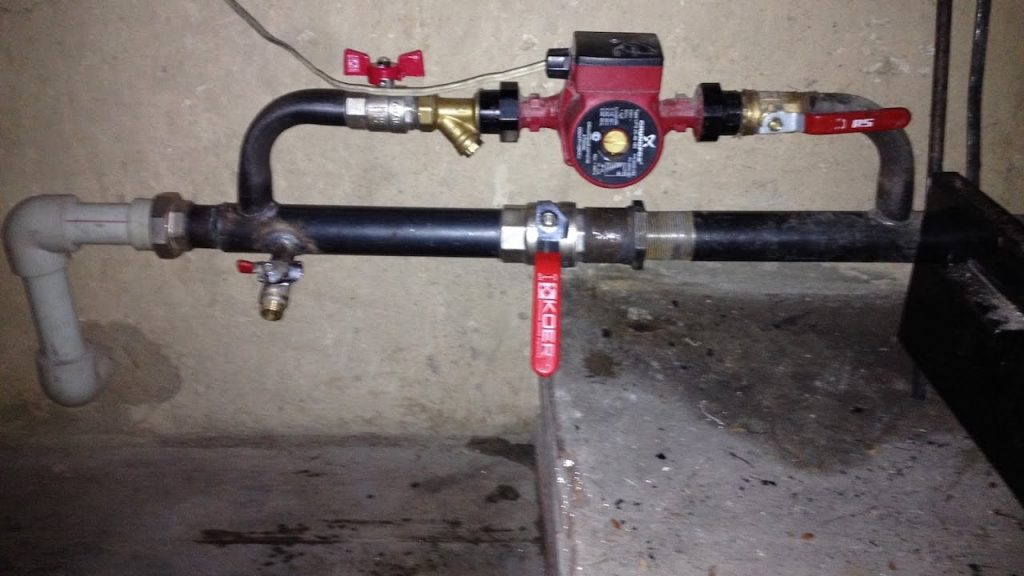

2. Байпас насосный: устанавливается одновременно с насосом для отключения или изменения режима его функционирования. Если обводная труба установлена правильно, то выход насоса из строя невозможен;

Установка байпаса – условия и способы

Чтобы установить обходную трубу байпаса в систему отопления полипропиленовых труб правильно, соблюдайте следующие рекомендации:

1. Диаметр обходной трубы берется меньшим, чем диаметр трубопровода;
2. Перемычка должна располагаться как можно дальше от основного стояка и как можно ближе к обслуживаемому устройству;
3. Байпас монтируется в горизонтальном положении во избежание появления воздушных пробок;
4. Устанавливать байпасный отрезок трубы можно только после слива теплоносителя.

Первый способ монтажа перемычки для радиатора – сварной. Включение полипропилена в систему отопления обеспечивает максимальную надежность схемы, но стальные трубы тоже можно использовать, правда, с меньшей эффективностью. ПВХ или металлические трубы для байпаса сверлятся в нужном месте, в отверстие вставляется труба перемычки, стык обваривается. В месте былого подключения радиатора устанавливается шаровый кран. Последний этап – установка радиатора на новое место, фиксация прибора и подключение его к отоплению.

Второй способ — муфтовый. Радиатор также демонтируется, перемычка крепится на месте при помощи заводских муфт, на краях байпаса врезается запорная арматура. Точно так же радиатор крепится и подключается в схему на новом месте.

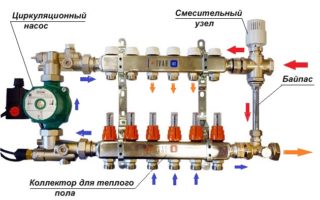

Байпас в системе «теплый пол»

О том, как правильно установить байпас в схему «теплый пол», нужно рассказать более подробно, так как температура теплоносителя при таком решении не должна быть более 45 °С. Монтаж теплого пола предусматривает установку коллектора, а обводная перемычка на нем выполняет роль обходного отрезка отопительной трассы и узла смешения.

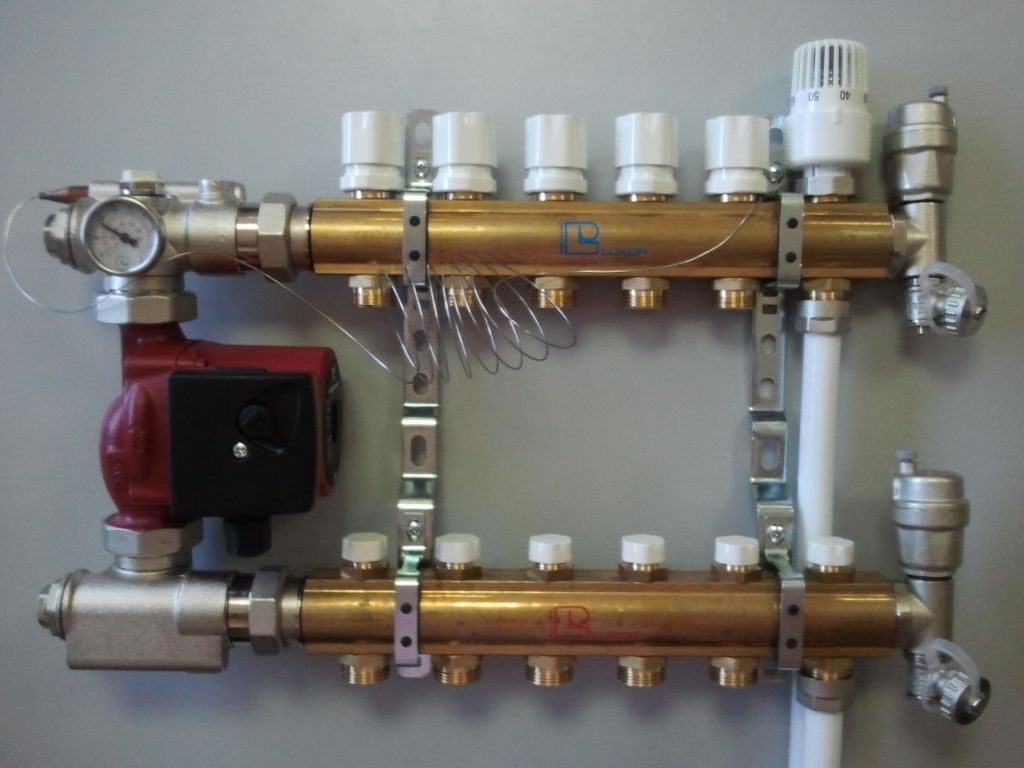

Смесительный узел в коллекторе – это трехходовой клапан с термодатчиком. Клапан делит поток теплоносителя на две части, одну из которых он направляет в трубы устройства «теплый пол», а вторую – через параллельную магистраль. При этом происходит смешение подачи и обратки, после чего рабочая жидкость поступает обратно рубашку котла.

Перед тем, как сделать байпас по малому контуру, нужно понимать, что перемычка через трехходовой клапан будет соединять подачу и обратку, то есть, коллектор должен быть обязательно включен в схему теплых полов. Работает байпас в такой схеме следующим образом: после запуска котла трехходовой перекрывает поступление холодной рабочей жидкости из теплотрассы в теплогенератор.

После того, как теплоноситель нагреется до заданной температуры (45-50°С), автоматический клапан откроется и пропустит некоторое количество горячего теплоносителя в трубу обратки. Такой прием позволяет избежать накопление конденсата в камере горения и на поверхности рубашки котла.

Металлический или ПВХ отрезок обводной трубы необходим в любой схеме отопления, так как его использование представляет собой экономичный вариант распределения тепла с высоким КПД при экономии твердого, газового, жидкого или электрического энергоносителя. Проще говоря, объем теплоносителя, который подается на радиаторы и другие приборы и устройства, при установке байпаса сокращается, не нарушая нормы расчета теплоотдачи как отдельных элементов системы, так и всей конструкции.

gidpotrubam.ru

Автоматический байпас в системе отопления, установка и фото вариантов

Если попытаться охарактеризовать байпас в системе отопления с точки зрения обывателя, то это будет некая перемычка в виде отрезка трубы, которую устанавливают между прямой и обратной проводкой радиатора отопления.

Байпас в системе отопления

Отопительная система жилого дома в своем составе содержит перечень компонентов, а нарушение работы хоть одного из них может послужить причиной не только перебоев работы, но и разрушения. Кроме того, следует обязательно обеспечить комфортный ремонт и замену разных узлов системы. Именно таким и является назначение байпаса в системе отопления. Это участок параллельного трубопровода. К примеру, при установке параллельно с радиатором участка трубопровода можно сохранить работоспособность всей системы отопления при очищении, ремонте или замене узла.

Виды байпаса

В зависимости от того, какая будет система использования байпаса, их делят на две группы:

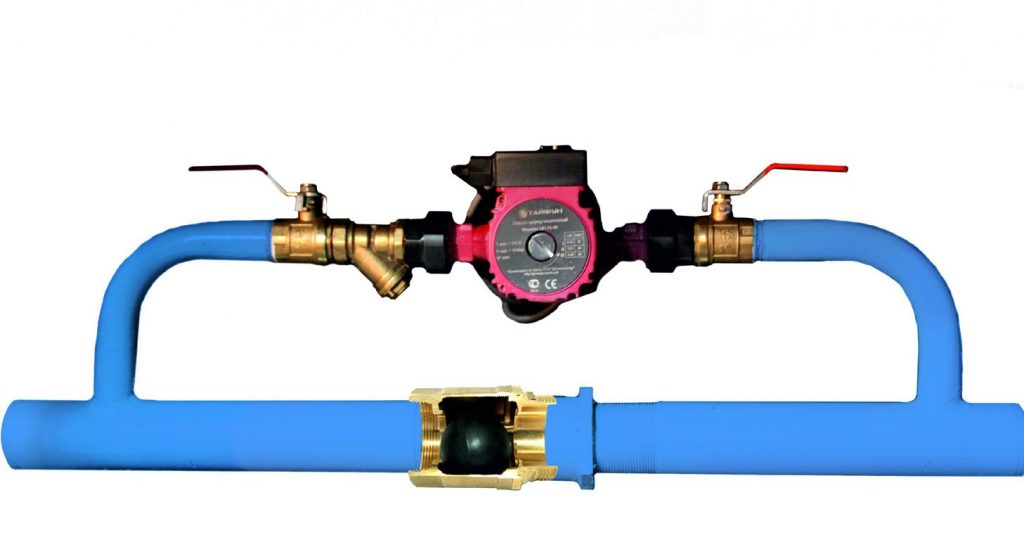

• Байпас с обратным клапаном. Обычно он применяется для циркуляционных насосов и функционирует периодически при необходимости. После того, как насос включается, клапан открывается от переизбытка давления и пропускает носитель тепла. При отключении насоса клапан автоматически закрывается. Но помните, что если сюда попадет окалина или ржа, то он может выйти из строя.

Байпас с обратным клапаном

• Без клапана. Такой байпас позволит произвести ремонт на определенном участке системы без ее отключения. Также можно будет подключиться к отопительной системе в помещении, где ранее не было радиатора.

Байпас без клапана

Примеры применения байпаса

В качестве элемента регулирования носителя тепла возле радиаторов
В данном случае байпас в системе отопления, фото применительно к радиаторам можно посмотреть ниже. Так, байпас возвращает в стояк избыток носителя тепла из батареи, когда при помощи ручного или автоматического терморегулятора меняется его количество. Иными словами, именно через байпас носитель тепла транспортируется параллельно к запорной и регулирующей арматуре. Без байпаса невозможно будет произвести ремонт радиатора, когда отопительная системы будет работать. Также этот узел способен ускорить процесс наполнения или освобождения системы.

Байпас на радиаторах отопления

Рекомендуем к прочтению:

Именно в таких случаях и появляется необходимость установки байпаса в системе отопления. При этом он играет важную роль – в тот момент, когда отключается электроэнергия, пользователь должен перекрыть кран подачи носителя тепла на насос и открыть его на центральной трубе.

А если у вас применяется автоматический байпас в системе отопления, то и такое действие может произойти автоматически. Благодаря этому система приводится к естественной циркуляции.

Установка байпаса

В процессе монтажа байпаса необходимо руководствоваться СНИПом. Этот документ регламентирует список компонентов и их характеристик для установки в систему отопления. Монтаж байпаса должен делать специалист. В процессе выбора деталей нужно обязательно проверить их на дефекты и брак. На кранах – не экономьте, так как дешевые варианты могут просто-напросто протекать.

Монтаж тех приборов, которые будут работать на байпасе, должен производиться по направлению к носителю тепла в последовательности: фильтр, клапан, циркуляционный насос. Ввод байпаса в стояк возле насоса должен выполняться с запорными клапанами. Сам элемент лучше всего поставить горизонтально. Так, система будет защищена от скопления воздуха.

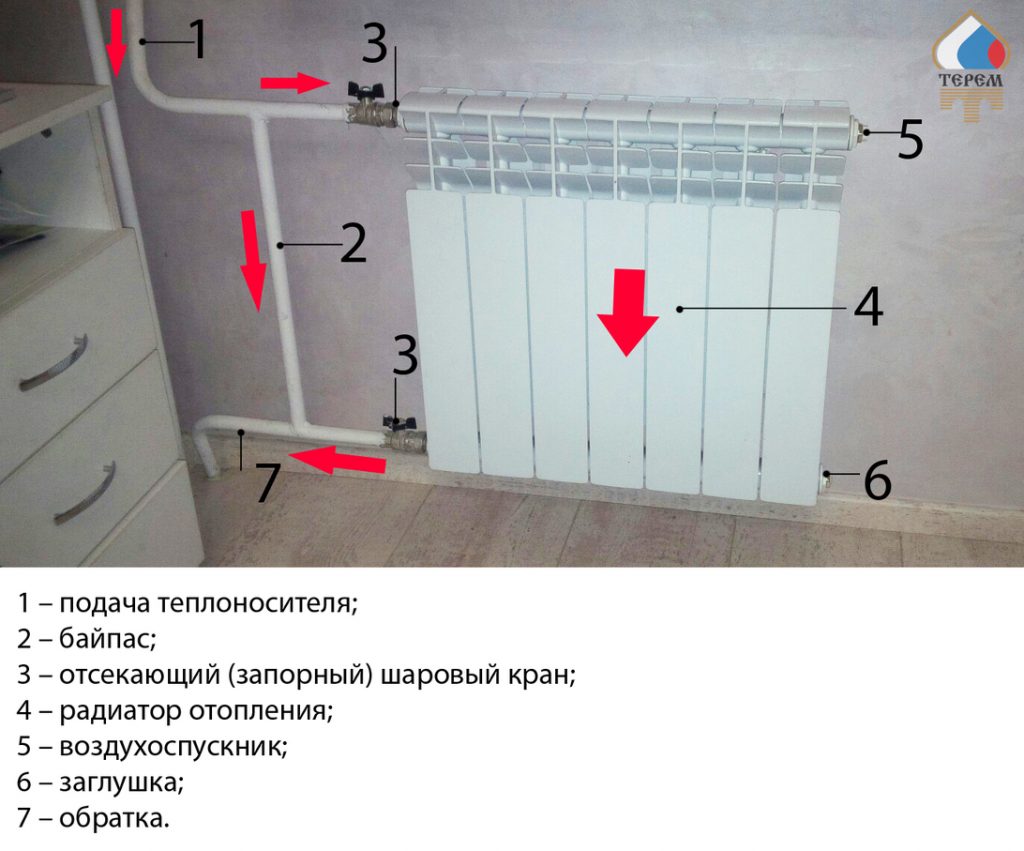

Схема обвязки радиатора отопления

Байпас также подойдет и для совершенствования однотрубной системы отопления. Конечно, такая система – это достаточно устаревший вариант, но все-таки у многих она работает, да еще и эффективно.

Рекомендуем к прочтению:

При установке байпаса в такой системе следует соблюдать несколько правил:

• Байпасный клапан в системе отопления нужно размещать на максимальном удалении от вертикального участка трубы (ближе к радиатору).
• Обводная труба может быть сделана сразу же на месте – понадобится труба, тройник, производство сварочных работ. А также можно ее купить уже готовую и сделать монтаж на резьбе.
• Вход радиатора и байпас должны разделяться регулировочным вентилем, или же терморегулятором радиатора.
• Помните, что если диаметр байпаса в системе отопления будет таким же, как и трубопровод, то поступление носителя тепла в батареи будет ограничено. Именно поэтому диаметр байпаса должен быть на размер меньше диаметра подводки.

Запорная арматура на байпасе

На участке системы отопления, где сужается диаметр, уменьшающий скорость потока, можно применять только шаровые вентили.

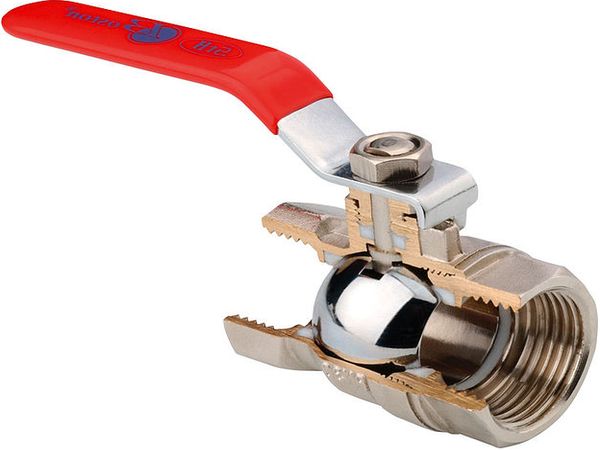

Шаровый кран

Такие вентили обладают встроенным в корпус металлическим шаром, имеющим отверстие необходимого диаметра. Благодаря подобной конструкции уменьшения просвета в полном открытом вентиле не будет. Но заметим, что такие вентили не подлежат ремонту, поэтом при их неисправностях они заменяются.

В процессе работы шаровых вентилей следует знать, что при долгом отсутствии их работы они могут прикипать. Именно поэтому периодически их нужно проворачивать, даже если нет необходимости.

Экономия

Несомненно, монтаж байпаса позитивно скажется на сокращении ваших расходов энергоносителя. К примеру, в сравнении с работой системы отопления с замыкающим участком и обычной проточной, то первая из них будет с уменьшением объема теплоносителя, подаваемого в батареи, примерно на 30-35%. Таким образом, теплоотдача радиатора может уменьшиться на 10%.

Конечно же, на практике такие вот изменения – это не такое уж и кардинальное улучшение, особенно, если в системе переизбыток тепла. Кроме этого, если типоразмер батарей подобран верно, то есть и запас эффективности – тоже 10-15%.

Таким образом, получается, что довольно простая деталь, даже несколько примитивная, – это универсальный инструмент для создания в вашем доме приятной среды, при том, что счета порадуют потребителей небольшими суммами.

otoplenie-doma.org

Байпас в системе отопления

Содержание:

Монтаж байпаса на радиаторы в однотрубной системе

Запорная и регулирующая арматура для радиаторов

Варианты подключения радиаторов

Выбор места для установки отопительных приборов

Байпас — отрезок трубопровода, который устанавливается перед отопительным прибором. Его прямое назначение — создания для теплоносителя обводного контура. Это значит, что на байпасе также устанавливается запорная арматура, с помощью которой можно отключать отопительный прибор от системы обогрева.

В однотрубной системе отопления байпас монтируется между линиями подвода и отвода теплоносителя от обогревательного прибора. Диаметр врезанной трубы (байпаса) должен быть немного меньше, примерно, на один размер, чем линия подачи.

Монтаж байпаса на радиаторы в однотрубной системе

Установка байпаса имеет ряд плюсов, основные из них:

• Создание комфортных условий в помещениях квартир, домов, дач прочее. С помощью байпаса можно повысить/снизить температуру внутреннего воздуха. Это позволяет избежать ситуаций, когда в помещении слишком жарко или холодно. Создать оптимальный микроклимат во время эксплуатации отопительной системы можно без привлечения специалистов.
• Экономия денежных средств. Теплоноситель расходуется разумно, а значит, что нагревать его нужно меньше. Это позволяет снизить затраты на энергоресурсы. Байпас имеет относительно невысокую цену. Он окупается в минимальные сроки.

Между байпасом и радиатором обогревательной системы монтируется регулировочный вентиль или терморегулятор. Обводная труба устанавливается на минимальном допустимом расстоянии к отопительному прибору и на максимальном — от вертикального стояка.

Запорная и регулирующая арматура для радиаторов

Регулировка теплоносителя бывает двух типов:

• качественная. Она предназначена для изменения температуры теплоносителя в трубопроводах и отопительных приборах. Может работать на базе автоматической системы управления.
• количественная. С ее помощью можно изменять (увеличивать или уменьшать) поток теплоносителя в отопительной системе при необходимости.

Термостатическая арматура облегчает эксплуатацию отопительной системы. Вентили с датчиками устанавливаются также непосредственно перед отопительными приборами. Они имеют температурную шкалу. С ее помощью пользователь задает режим работы обогревательной сети.

Варианты подключения радиаторов

Диагональное подключение радиаторов в эксплуатации является самым эффективным. Трубопровод подачи теплоносителя подводиться к отопительному прибору сверху. Линия обратки подсоединяется к радиатору снизу, на противоположной стороне. Диагональное подключение позволяет хорошо прогреть отопительный прибор, который имеет большую тепловую мощность (много секций). Обычно данную схему используют в огромных помещениях. Монтаж радиаторов диагональным способом — сложный и трудоемкий. Он требует привлечения опытных, квалифицированных мастеров.

• быстрый и простой монтаж;
• экономия на затратном материале, а также энергоресурсах;
• есть возможность установки байпаса.

Выбор места для установки отопительных приборов

Расстояние между полом и радиатором должно быть не меньше, чем 100 мм. Игнорирование этого правила приводит к снижению эффективности работы отопительного прибора. Также производить уборку, ремонт, замену отдельных частей радиатора будет затруднительно. Расстояние между отопительным прибором и стеной должно быть не менее, чем 50 мм. Так радиаторов не будет греть стену, а отдавать свое тепло на повышение температуры внутреннего воздуха.
Изменять схему подключения отопительных приборов своими силами в квартирах и загородных домах запрещено. Ремонт систем обогрева необходимо производить по предварительному согласованию со службами управления населенного пункта.

Причины, по которым стоит провести установку байпаса:

• усовершенствование работы старой системы отопления. Очень удобно, когда денежных средств нет для осуществления замены на современную инженерную сеть.
• защита от аварийных ситуаций. Если радиатор протекает или наоборот задерживает циркуляцию теплоносителя, с помощью байпаса его можно отключить от сети и провести его ремонт или замену. Это обеспечивает жителям квартир, индивидуальных домов высокую степень защиты от порывов и неполадок в работе системе отопления.
• обеспечение нормальной циркуляции теплоносителя в контуре. Насос, который монтируется на байпасе, перекачивает воду внутри системы на высоком уровне, что позволяет осуществлять равномерный нагрев отопительных приборов и создания комфортных условий в разных помещениях квартиры/дома.

Технические данные байпасов:

• Длительный срок службы. Их можно эксплуатировать до 50 лет. Они не дают трещин, устойчивы к внешним механическим воздействиям, гидравлическим ударам, вибрации.
• Влагоустойчивость. Байпасы имеют высокие антикоррозийные свойства, на их поверхности длительное время не появляется ржавчина, плесень, грибок прочее. Это также обеспечивает хорошую гигиеничность.
• Устойчивость к воздействию агрессивных сред. Байпасы можно устанавливать не только в жилых помещениях, но и на улице. Они хорошо противостоят различным погодным условиям. При необходимости байпасы устанавливаются с защитным корпусом. Но это делают в редких случаях.

xn——6cdcklga3agac0adveeerahel6btn3c.xn--p1ai

Зачем нужен байпас на отопительных системах и что это такое

При монтаже системы обогрева важно создать такую конструкцию, которая будет функционировать с максимальным КПД и не потеряет эффективность из-за сбоев циркуляции теплоносителя.

Для этой цели необходимо использовать байпас: элемент служит для обеспечения безопасности и стабильности горячего контура и не позволяет ему выйти из строя, даже если на радиаторе отопления случится протечка.

Что такое байпас в системах отопления

Байпасом называется участок магистрали, который выполняет функцию перемычки и монтируется между прямой и обратной трубами для того, чтобы контролировать бесперебойную подачу жидкости.

Обводной контур изготавливают из того же материала, из которого выполнен стояк, но выбирают для этого трубу меньшего диаметра. Опционально на «шунт» устанавливают обратный клапан для предотвращения оттока жидкости против основного хода циркуляции.

Для чего нужен этот элемент в отопительной системе

Чаще всего в многоэтажных домах старых серий устроены однотрубные отопительные системы, которые отличаются простотой схемы и низкими затратами на монтаж. Теплопункт здания имеет коллекторы подачи и «обратки», оснащается радиаторами, и при аварии на одном из них приходится выполнять демонтаж батареи.

Такая ситуация приводит к полной парализации работы стояка, если система не оснащается байпасом: этот элемент дает возможность перекрыть движение теплоносителя с помощью запорной арматуры. В результате жидкость будет циркулировать по другим радиаторам, а поврежденные элементы можно будет заменить.

С помощью этого «шунта» становится возможным:

• Отрегулировать количество теплоносителя.

• Заменить батареи, выполнить их ремонт в условии запущенной системы без ее остановки.

• Ускорить процессы слива и наполнения обогревательных контуров рабочей средой.

• Обеспечить циркуляцию теплоносителя в принудительной системе обогрева после остановки насоса.

По байпасу вода транспортируется параллельно участкам с запорной арматурой. Обводной контур также может использоваться для слива и повторного наполнения отопительного трубопровода.

Принудительная система, оснащенная этим приспособлением, будет работать даже при отключении насоса: после прекращения подачи энергии достаточно перекрыть краны, ведущие к насосу, и открыть центральный запорный элемент.

В однотрубной системе

У специалистов не возникает вопроса о том, нужен ли байпас в однотрубной системе отопления. Ответ однозначный — да. Обвод позволяет:

1. Отрегулировать степень нагрева радиаторов, если установить кран-термостат вместо запорной арматуры.

2. Заменить батарею без слива теплоносителя и понижения его температуры.

3. Сохранить работоспособность контура обогрева даже если батарея даст течь.

В многоквартирных домах перед проведением манипуляций с отопительной системой нужно получить разрешение от сотрудников управляющей компании.

В двухтрубной системе

Владельцы частных домов интересуются, нужно ли устанавливать байпас, если в помещении устроена двухтрубная система отопления. В этом случае перемычка необязательна, поскольку радиаторы смонтированы независимым способом, который позволяет отключить батарею или выполнить ее замену без остановки работы обогрева.

Такая система считается более дорогой в монтаже, ее установка требует больше времени, однако ввиду улучшенной эффективности и простоты ремонта ее все чаще обустраивают в современных частных и многоэтажных зданиях.

Следует убедиться, что система действительно двухтрубная: некоторые однотрубные конструкции внешне выглядят похоже, но вместо параллельной трубы там устроен стояк для верхней подачи жидкости. В таких системах байпас монтировать также обязательно.

Как выполняется установка байпаса в системе отопления?

Монтаж обводного контура может быть проведен по разным схемам:

• На радиаторах однотрубных систем открытого либо закрытого типа.

• Параллельно насосному устройству, которое работает в гравитационной тепловой сети (самотечная система).

• Установка в качестве перемычки между трубами подачи и обратного движения теплоносителя.

• Монтаж на смесительных узлах.

Если речь идет о многоэтажке, где к основному стояку горячей воды подключается полотенцесушитель, в конструкции тоже нужно установить байпас.

Как сделать перемычку и правильно выбрать диаметр сечения

Для монтажа «шунта» необходимо правильно выбрать точку подключения: она должна располагаться как можно ближе к радиатору, но дальше от трубы стояка. При необходимости байпас можно оснастить вспомогательным краном.

Перед установкой нужно провести расчеты и приобрести комплектующие детали; важно, чтобы диаметр байпаса в однотрубной системе был меньше сечения основных труб на один размер.

Для внедрения насосного узла на пластиковые трубы, его собирают заранее и соединяют с помощью впаянных тройниковых перемычек, а при установке на металлические трубы сначала нужно приварить отводы для насоса.

При выполнении монтажных работ важно помнить о следующих моментах:

1. В качестве запорной арматуры рекомендуется использовать шаровые краны, которые позволяют быстро перенаправить жидкость в байпас.

2. Смесительный клапан монтировать не требуется, поскольку он работает в коллекторных системах, где скорость теплоносителя уже приведена к нормальному показателю.

3. Нельзя допустить, чтобы запорная арматура перегревалась, поскольку это снижает ее эксплуатационные свойства. По этой причине приваривать арматуру нужно на расстоянии минимум в 20 см от клапанов, которые могут лопнуть или деформироваться.

4. Насос ставится так, чтобы рабочий вал располагался горизонтально: это позволяет уменьшить гравитационную нагрузку и продлить ресурс устройства.

Предлагаем посмотреть видео, демонстрирующее правила установки байпаса в системе отопления:

Байпас – важный для функционирования однотрубной отопительной системы элемент, который незаменим при необходимости обслуживания, ремонта и демонтажа радиаторов. Установка этого компонента вполне возможна своими силами, важно лишь правильно подобрать комплектующие, позаботиться о наличии инструментов и соблюдать инструкцию.

Распродажа (-53%):

bydom.ru

что это такое и как произвести монтаж

Содержание:
1. Основные функции
2. Конструкция механизма
3. Монтаж устройства

Для обеспечения условий оптимального прогревания разных помещений в доме, квартире нужно, чтобы отопительная система функционировала эффективно. Иными словами, не должно быть крайностей типа чрезмерной жары или недостаточного обогрева комнат.

Справиться с этой задачей сможет байпас в системе отопления: что это такое – можно понять из его названия.

С английского языка значение этого слова переводится как «обходной». То есть, это трубопровод, расположенный в обход некоего участка теплоподачи.

Основные функции

Этот важный конструктивный элемент представляет собой короткую трубу, соединяющую две подводки: подачи и обратки теплоносителя. Сечение его должно быть на размер меньшим, нежели диаметр труб, которые он соединяет. Его несложно изготовить самому, но можно применить уже готовое изделие.

Он действует по такому принципу: при открытом кране нагретая вода, следуя путем меньшего сопротивления, проходит в байпас и, не поступая в радиатор, сразу же возвращается в обратку. Данная батарея не нагревается, а теплоноситель движется к следующей.

Обеспечивается несколько моментов, для чего нужен байпас в системе отопления дома:

• регулирование уровня подачи воды, благодаря чему контролируется температура нагрева определенного помещения. Можно осуществлять как частичный, так и полный отвод теплоносителя от радиатора – путем степени перекрывания трубы. Таким способом нагрев каждой батареи производится до нужной температуры;
• если задействована принудительная циркуляция, при внезапном отключении электричества насос остановится. Для поддержания дальнейшей работы системы необходимо прекратить прохождение воды в насос и активировать естественную циркуляцию, открыв на магистральном трубопроводе кран;
• когда радиатору необходим ремонт либо замена, благодаря байпасу отключить можно лишь нужный отопительный прибор, не отключая всей системы;
• этот элемент позволяет экономить топливо: тепло не тратится на незадействованные в определенное время батареи, благодаря чему температура воды сохраняется. И хотя кажется, что это несущественная экономия, на поверку выходит, что количество воды сокращается на 30-35%. Соответственно, сокращаются и расходы на ее прогрев.

Конструкция механизма

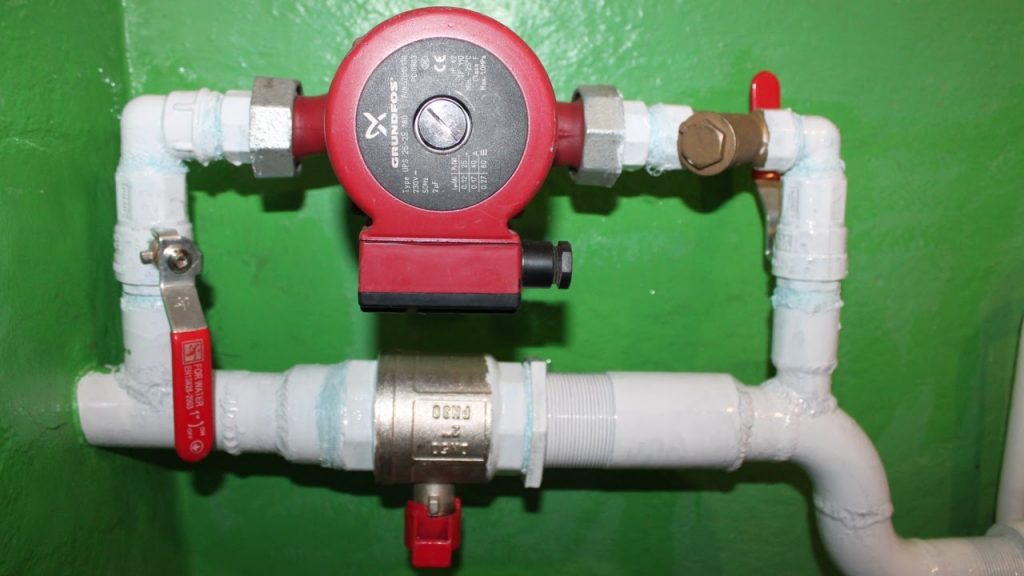

Одной из самых популярных схем для системы теплоснабжения индивидуального дома можно назвать схему, где центральная линия подачи воды сохранена, а циркуляционный насос установлен в параллельной трубе.

Перед тем, как сделать байпас в систему отопления, следует учесть: конструкция этого устройства зависит от области его применения:

• возле радиатора устанавливают изделие, состоящее из перемычки, а также 2-ух шаровых кранов;
• такое устройство включает несколько деталей: циркуляционный насос, фильтр, два крана, а также добавочный кран для основного контура;
• можно также установить насос для авторегулирования температуры помещения, поставить на место шаровых кранов терморегуляторы, отключающие при необходимости прохождение теплоносителя в насос, если в комнате достигнута определенная температура.

Следует отметить: байпас на радиаторе отопления работает либо постоянно, либо лишь при запуске его работы.

Запорной арматурой служат шаровый кран, а также обратный клапан, необходимость которого в системе подачи тепла обоснована. Обратным клапаном можно заменить кран. Когда циркуляционный насос включается, клапан закрыт. Если же электроэнергия отключится, обратный клапан откроется автоматически, давая системе возможность переключиться на естественную циркуляцию.

Следовательно, важно верно выбрать как конструкцию байпаса, так и запорную арматуру. Когда вентиль отсутствует – включение насоса производится по малому контуру системы, образованному трубопроводом и байпасом.

В устройстве обратного клапана необходимо наличие шара для перекрытия просвета трубы и пластины с пружиной. Установка такого клапана в отопительной системе обусловлена его преимуществами, ведь он работает без присутствия человека. Когда циркуляционный насос включен, под давлением воды клапан закрывается.

Однако по надежности работы клапан все же уступает вентилю, поскольку в теплоносителе присутствуют абразивные примеси.

Специалисты рекомендуют использовать только качественный вентиль от проверенных производителей, так как если шаровой кран потечет, ремонт ему не поможет.

Монтаж устройства

Особых трудностей установка байпаса в системе отопления не вызывает, ее можно осуществить своими руками. Важно только придерживаться нескольких требований:

• подобрать сечение байпаса, которое будет меньшим на размер, чем диаметр у подачи и обратки, чтобы при необходимости поток воды устремился в обход батареи;
• монтировать устройство следует поближе к отопительному прибору и наиболее далеко от стояка;
• необходимо расположить регулировочный кран между входными отверстиями радиатора и байпаса;
• вместо шаровых кранов можно задействовать терморегуляторы, благодаря которым процесс отвода носителя тепла удастся автоматизировать;
• при использовании изделия, изготовленного своими руками, перед тем, как установить байпас в систему отопления, нужно произвести сварочные работы;
• при установке устройства его нужно монтировать возле котла так, чтобы не допускать перегревания насоса.

Максимальной отдачи устройства можно добиться, если врезать в середину байпаса обычный шаровый регулировочный кран.

Байпас – такая, казалось бы, простая деталь, имеет важное значение для того, чтобы работа отопления в индивидуальном доме была максимально полезной. Он позволяет не только упростить, когда нужно, ремонт радиатора, но также добиться экономии затрат на отопление на 10%.

Если подбор и монтаж устройства выполнен грамотно, учтены все требования, то эксплуатация отопительного оборудования не доставит хозяевам излишних хлопот.

otopleniedomov.com

зачем он необходим, разновидности и монтаж

Содержание статьи:

Байпас в системе отопления – неотъемлемая деталь установки отопительной системы, которая внешне представляет собой перемычку или кусок трубы, вмонтированную на теплотрассе по параллели с основной линией. С ее помощью можно решать различные задачи, поэтому она неизменно присутствует в любой схеме и является одним из важнейших элементов. О способах применения байпаса должны знать специалисты и рядовые владельцы жилых помещений, чтобы вовремя предотвращать возможные неполадки и обращаться за помощью.

Что такое байпас для системы отопления

Байпас возвращает переизбыток теплоносителя в магистраль стояка

Байпас – это небольшой участок трубы, смонтированный так, чтобы путь для носителя тепла проходил сквозь сам прибор и в обход агрегата. Сам термин происходит от английского слова bypass, которое переводится как “перепуск” либо “обход”. Тип и строение элемента зависят от решаемой задачи, он может иметь форму трубопровода обводного типа или участка, представляющего прямую линию, которая нужна для соединения обратной и подающей магистралей. Деталь может устанавливаться:

• на радиаторах в системах однотрубного закрытого либо открытого типа;
• рядом с циркуляционным насосом, функционирующем в самотечной тепловой сети;
• в качестве перемычки между обраткой и подачей, которая образует маленький циркуляционный контур;
• в смесительных узлах.

Разновидности изделий

Все байпасы, используемые в теплосети, разделяют на три разновидности с учетом варианта запорной арматуры и назначения самого прибора. В целом они работают по одному принципу, но у каждой разновидности есть свои характерные особенности.

Автоматический

Автоматический байпас устанавливают в систему с чистым теплоносителем без примесей

Вариант автоматического типа способен функционировать автономно, его не понадобится регулировать дополнительно. Он выглядит не как байпасная стандартная труба, а представляет собой резиновый клапан, применяемый совместно с насосом циркуляции. После включения давление клапана прокладывает путь теплому носителю, в выключенном режиме автоматически закрывает.

Автоматический байпас устанавливают только в системах снабжения горячей водой и отоплением с чистыми носителями без примесей, поскольку любая грязь, ржавчина или налет провоцируют деформацию прибора.

Ручной

Такой вариант работает по механическому принципу путем ручного открытия и закрытия крана, который должен находиться в центральной части перемычки. Байпас этого типа, применяемый в конструкциях для обогрева помещений, обычно дополнен трехходовым либо шаровым краном, оба типа отличаются только строением и функционируют абсолютно одинаково.

Нерегулируемый

Байпас нерегулируемый на обвязке радиатора – краны отсутствуют

Байпас нерегулируемого типа на радиаторе отопления является простой трубой без вспомогательного оборудования, которая все время открыта. Жидкость внутри нее способна двигаться произвольно, что не дает возможности менять скорость и интенсивность движения носителя. Монтаж таких устройств уместен лишь для подключения агрегатов, которые способны качественно обогреть помещение.

Где используется байпас

Байпас должен поддерживать всю систему в работоспособном состоянии даже в том случае, если один из ее элементов сломается, либо будет отключено электричество. Все агрегаты, которые подключаются при помощи устройства, можно без труда отсоединить от основы, для этого понадобится только закрыть два крана, после носитель тепла пойдет по обводному пути.

Правильный байпасный простой трубопровод устанавливают на расстоянии вытянутой руки от пола либо выше. Это минимальные требования к его установке в соответствии с нормами.

На обвязке радиаторов

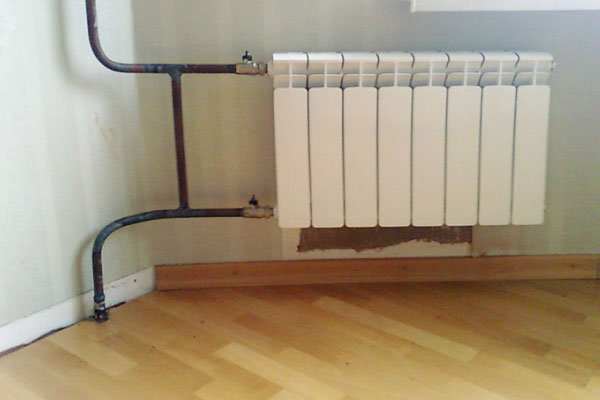

Перемычка применяется только для радиаторных устройств, функционирующих в однотрубных конструкциях отопления, она не нужна для двухтрубных контуров, так как в этом случае все агрегаты будут подключены параллельно каждому. Поскольку однотрубная разводка требует последовательного подключения, теплоноситель будет остывать по мере приближения к каждому прибору, дальние из которых получат минимум тепла. Эту проблему решает байпас, помогающий сделать потоковое движение независимым и помочь теплоносителю проходить непосредственно внутрь радиатора.

На циркуляционном насосе

Байпас усиливает эффективность циркуляционного насоса

Насос циркуляционного вида подключают при помощи прибора только в конструкциях с естественной циркуляцией, в этом случай байпас нужен лишь для усиления эффективности работоспособности. Это хороший вариант для систем, в которых установлен коллектор разгонного типа, а также трубы с соблюдением нужного уклона и диаметра. Системы с принудительной циркуляцией не требуют установки байпаса.

Для теплого пола

В теплых полах любого типа постоянно ставят смесительный узел с байпасным обводным трубопроводом. Сама перемычка нужна, чтобы работа теплого пола шла без перебоев, это важный элемент, без которого система не сможет функционировать. В покрытиях с подогревом должна все время сохраняться определенная температура, байпас отвечает за ее регулировку и доведение до необходимого значения.

Инструкция по установке

Чтобы не сделать ошибок во время установки и провести правильный расчет, нужно учитывать нюансы подсоединения байпаса. Монтировать трубку можно при создании новой системы либо ремонтировании установленной конструкции. Во втором случае понадобится устанавливать запорную арматуру, патрубки и тройники из полипропилена либо других материалов. Если речь идет о подсоединении радиатора, нужно помнить:

• обводное сечение внутри должно быть менее одного шага в диаметре трубы магистрального типа;
• установка байпаса проводится на минимальной дистанции от радиатора;
• в многоквартирном доме на байпас не разрешается ставить краны.

Соблюдение стандартных правил установки и эксплуатации байпаса поможет обеспечить полную работоспособность системы и избежать возможных аварийных ситуаций.

strojdvor.ru
