Как уложить теплый водяной пол под стяжку – Секреты укладки водяного теплого пола своими руками

Теплый водяной пол - правила и особенности мотажа



Реализация этого проекта будет успешной, если хорошо продуманы все его стадии. Имеют значение следующие факторы:

  • целесообразность инженерного решения и сравнение с аналогами;
  • правильный выбор составляющих и безупречный монтаж;
  • проверка и настройка.

Чтобы выяснить, как сделать водяной теплый пол без ошибок, в самых сложных случаях понадобится помощь квалифицированных специалистов.

Как самому сделать комфортный теплый пол, можно запросто научитьсяКак самому сделать комфортный теплый пол, можно запросто научиться

Если внимательно изучить материалы этой статьи, будет несложно выполнить необходимые действия самостоятельно. Такой монтаж водяного теплого пола применяют не только для сокращения расходов. Он пригодится для успешного удовлетворения особых потребностей будущих пользователей.

Преимущества теплого пола

Классические батареи отопления устанавливают в разных объектах. Но теплый пол водяной нельзя монтировать в городских многоэтажных зданиях.

Он пригоден для создания автономных систем, не подключенных к центральным тепловым сетям.

Сложная технология укладки водяного теплого пола заставляет задуматься о целесообразности соответствующей конструкции. Почему используют подключение водяного теплого пола к системе отопления, можно выяснить только при сравнении с другими вариантами.

Типовой нагрев помещений с применением конвекционных радиаторов создает потоки воздуха. Такой отопительный прибор поднимает их вдоль стен. Охлажденный воздух опускается в центральные части комнаты. При высоких потолках такая система не будет работать эффективно. Чтобы обеспечить комфортную температуру на высоте роста человека от уровня пола придется тратить много энергетических ресурсов. Схема подключения теплого пола более продуктивна.

Помещение с высоким потолком проще обогреть, если выбрана схема подключения водяного теплого полаПомещение с высоким потолком проще обогреть, если выбрана схема подключения водяного теплого пола

Вторым недостатком является постоянное перемешивание воздуха, сопровождающееся распространением пыли, шерсти домашних животных и других загрязнений.

Это усложняет уборку, ухудшает санитарно-гигиеническое состояние в помещении.

Стандартная система водяного теплого пола функционирует с применением нагрева циркулирующей жидкости от +35°C до +40°C. В радиаторах даже при небольшой высоте стен поддерживают температуру теплоносителя до +70°C и выше. Это увеличивает нагрузки на технику, ускоряет ее износ.

Укладка водяного теплого пола поможет решить эту проблему. Бетонная плита долго сохраняет тепло. Если изоляционные параметры объекта недвижимости соответствуют современным нормам, несложно обеспечить экономную эксплуатацию. При возникновении аварийных ситуаций будет больше времени на устранение неисправностей без образования льда, способного разрушить трубы.

Как функционирует теплый пол водяной

Предназначением данной системы является поддержание в помещении заданной пользователем температуры. Для этого применяется схема стандартной укладки теплого пола внутри стяжки. Труба устанавливается равномерно по всей площади. Подогрев теплоносителя осуществляется с применением индивидуального котла. Для принудительного перемещения по контуру используется специальная помпа.

Современный теплый пол – удобное устройство. При падении температуры теплоносителя ниже определенного уровня срабатывает датчик и автоматика котла. Зажигается газовая горелка и происходит нагрев жидкости. Этот циклический процесс повторяется без необходимости вмешательства и строгого контроля. В более точных системах используют показания датчиков температуры воздуха.

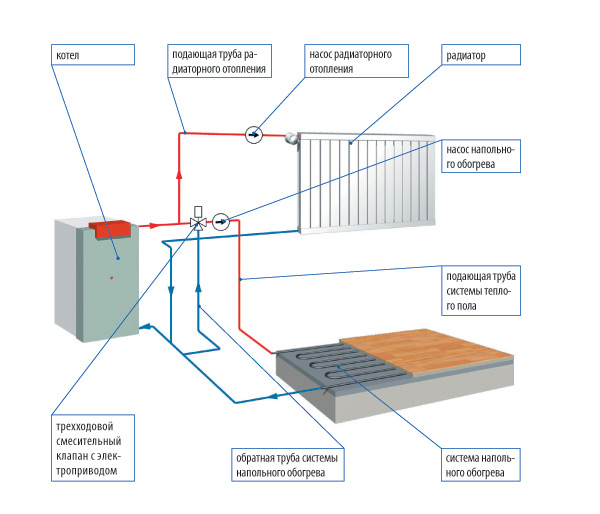

Типовая схема подключения стандартного теплого водяного полаТиповая схема подключения стандартного теплого водяного пола

На рисунке видно, что к одному котлу можно подсоединить потребителей разных типов. Не трудно выяснить, как своими руками создать иные варианты подключений. Схема точного монтажа водяного теплого пола создается с учетом конкретного состава оборудования.

Подготовительный этап

Как правильно сделать водяной теплый пол. Эта информация пригодится впоследствии для выбора схемы оптимального монтажа водяного теплого пола:

  • Чтобы выяснить, как правильно уложить трубы, понадобится план комнаты с точными размерами. Пригодятся сведения о том, какое установлено перекрытие.
  • Схема эффективного водяного теплого пола зависит от климатических условий в регионе. Они используются для создания достаточных слоев изоляции, защищающих от неблагоприятных внешних воздействий. Имеет значение положение стен помещения относительно сторон света.
  • Если в комнате имеются окна и двери старых типов, не обеспечивающие хорошую герметичность, даже точно рассчитанный обогрев не будет использоваться рационально.
  • Когда рассчитывают теплый пол, его укладка планируется с учетом положения встроенных шкафов, кухонных гарнитуров, сантехники, иных стационарных предметов. Под ними водный нагретый трубопровод устанавливать не надо.

Учет тепловых потерь

Собранные данные используют для более точной оценки объекта недвижимости. Если потери тепла превысят 100-110 Вт с одного м. кв. площади, для теплого водяного пола это будет слишком много. Включение в проект дополнительных отопительных устройств повысит его сложность и стоимость, увеличит эксплуатационные расходы. Именно поэтому надо выяснить, как сделать теплый пол от отопления с учетом реальных условий.

Как рассчитать потери, можно выяснить на специализированных сайтах. Эту сложную методику с большим количеством формул освоить можно. Но такие действия нельзя назвать продуктивными. В сети Интернет быстро можно найти программы-калькуляторы. Они помогают высчитать необходимое значение на основе следующих данных (метод по стандарту DIN 4108-3):

  • Высота, ширина и длина помещения.
  • Материал стен, наличие дополнительной изоляции, слоев из штукатурки, гипсокартонных плит.
  • Аналогичные характеристики и состав пола, потолка.
  • Технические параметры оконных и дверных проемов.
  • Наружная и внутренняя температура.
  • Производительность естественной/принудительной системы вентиляции.

Чтобы водяной теплый пол своими руками выполнял функции без лишних затрат, нужна хорошая защита от ветра и морозов. Соответствующие инвестиции в современную изоляцию окупятся со временем.

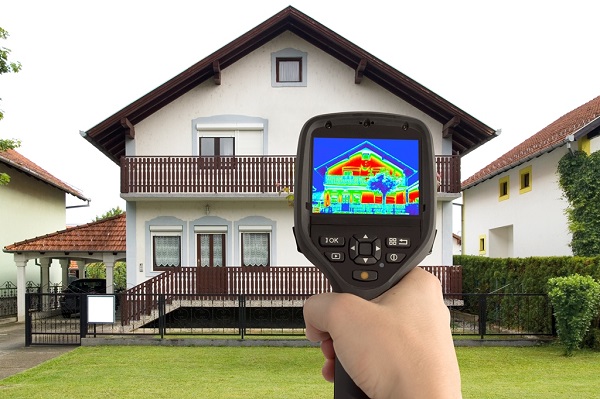

Инструментальное измерение утечек тепла делается профессиональной техникойИнструментальное измерение утечек тепла делается профессиональной техникой

Расчет количества труб

Дальнейшие вычисления будут выполнены с применением предположительных потерь 70 Вт на 1 м. кв. при общей площади комнаты 70 м. кв. Для такого помещения понадобится обогрев с производительностью 4,9 кВт (70 х 70 = 4 900 Вт). Чтобы теплый пол водяной не работал с максимальной нагрузкой, делают запас по мощности от 15 до 25 %.

Чтобы выяснить точно шаг укладки труб, используют разные методики. Принимают во внимание их диаметр и глубину размещения в стяжке, наличие сверху утеплителя. Например, если использовать трубы 16 мм, то при размещении их под керамической плиткой на расстоянии 15 см между рядами можно получить около 95 Вт с 1. м. кв. Этого вполне достаточно для рассматриваемого случая. Простым делением (70/0,15) получают искомую общую длину трубы, равную 467 м. Ее подключают к отоплению с применением дополнительных устройств.

Расчет трубы для теплого пола в комнатах

Если по строительным конструкциям внутрь проникает холод, вблизи от наружных стен вносят изменения в проект. Здесь укладка теплого пола выполняется с уменьшением расстояния между трубами.

Для приведенного выше примера можно использовать формулу: 0,15/1,5 = 0,1 м.

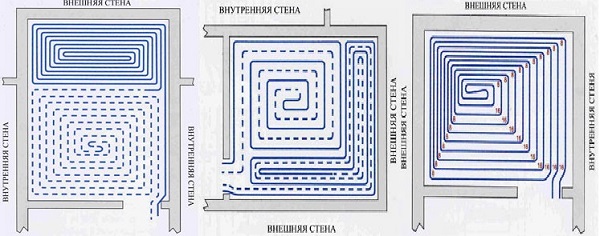

Расстояние между трубами теплого пола изменяют при необходимостиРасстояние между трубами теплого пола изменяют при необходимости

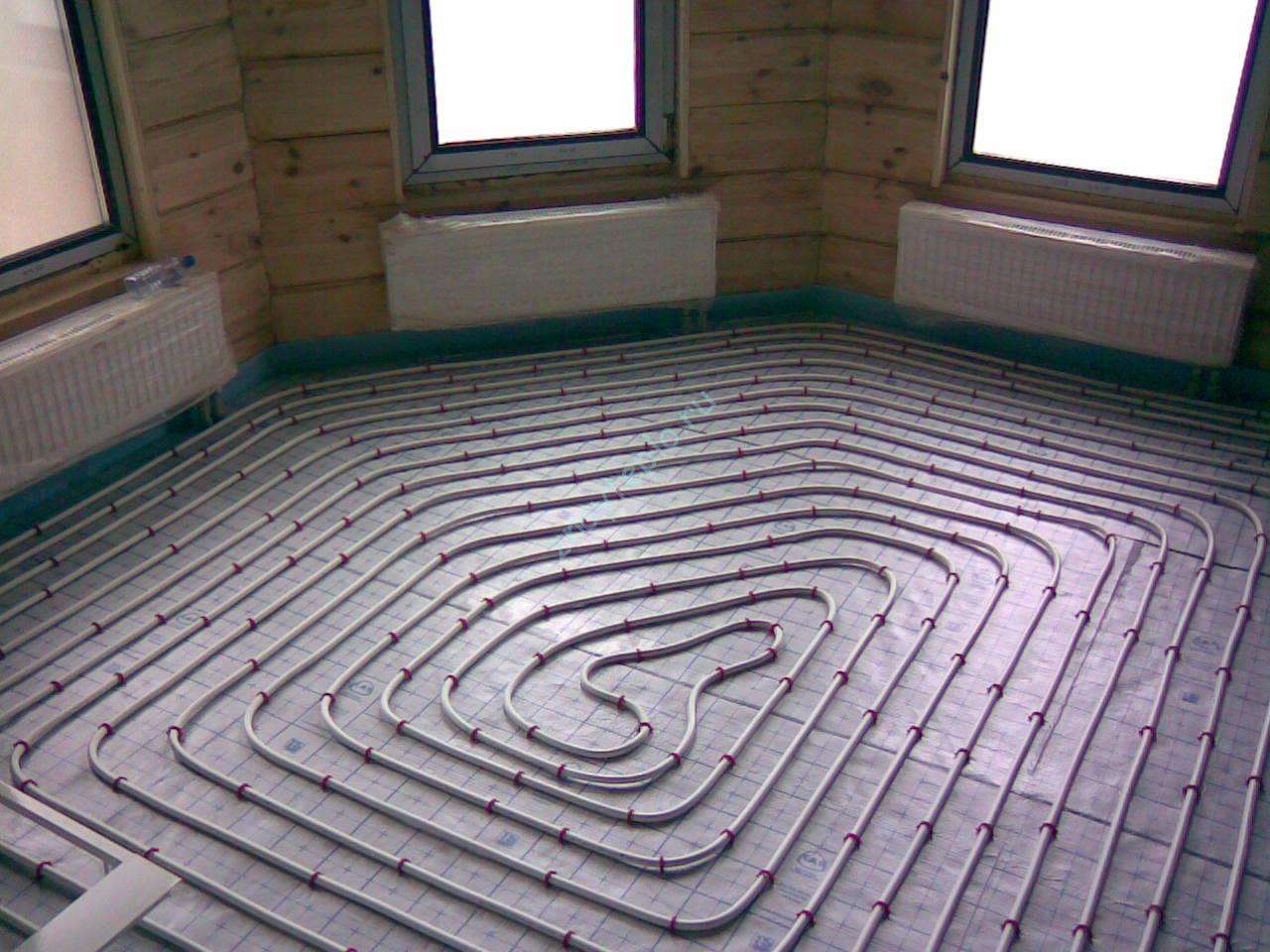

На рисунках изображена конфигурация «улитка». Она предпочтительнее «змейки», так как углы поворота меньше. Это позволяет уложить водяной теплый пол с лучшим распределением тепла по площади помещения. Во втором варианте часть комнаты не будет прогреваться охлажденной водой. Но отвергать его полностью не стоит. Это пригодится, например, для участка, прикрытого ковром, журнальным столиком.

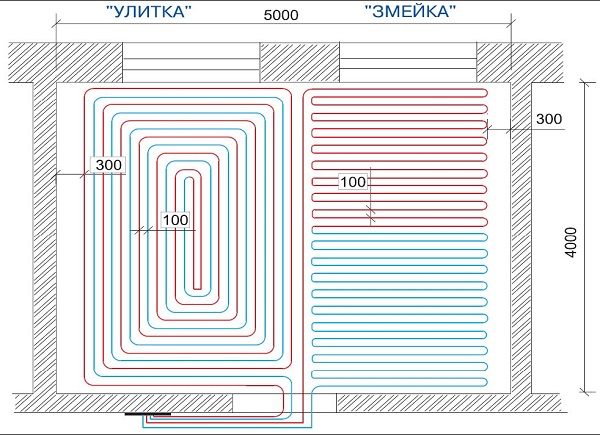

Какие существуют виды укладки водяного теплого полаКакие существуют виды укладки водяного теплого пола

Чтобы не ошибиться, используют размеченный соответствующим образом лист. Его можно создать в графическом редакторе или другой подходящей программе.  На картинке (ниже) видно, как с помощью такого инструмента составляется план для отдельной комнаты со скошенным углом.

«Квадратом» отмечена область, где установка труб не нужна.

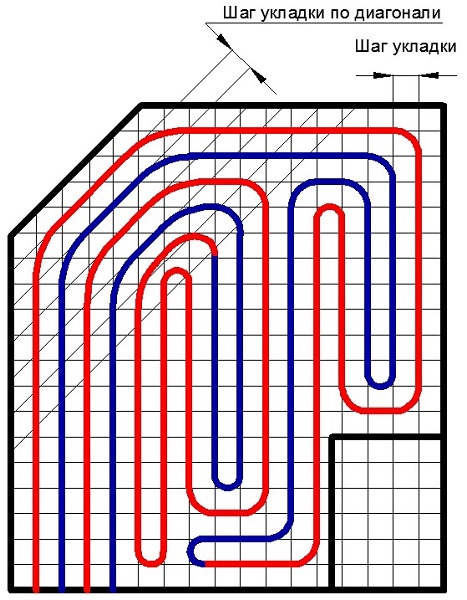

Монтироваться трубы будут проще при наличии такого чертежаМонтироваться трубы будут проще при наличии такого чертежа

Устройство пола с учетом гидравлических потерь

Большая длина труб и наличие поворотов создают препятствия перемещению жидкости. Чтобы оптимальным образом распределять гидравлические и тепловые нагрузки, конструкция качественного водяного теплого пола составляется с учетом следующих данных:

Соответствие диаметра труб длине контура

Диаметр трубы, в ммМинимальная длина одного контура, в мМаксимальная длина одного контура, в м
166080
1880100
20100120

Таким образом, если в комнате понадобилась большая длина трубопровода, создают дополнительные контуры. Их подключают в коллекторы для теплого пола. Эти устройства оснащают кранами Маевского и регуляторами напора. Чтобы рассчитать длину точнее, учитывают подсоединяемые другие части отопительной системы.

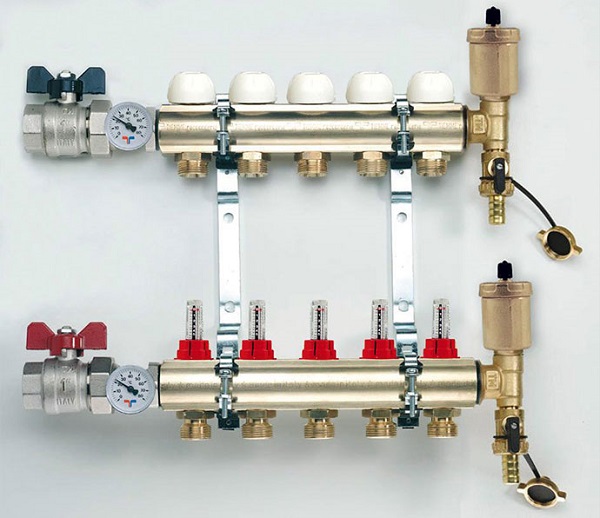

Коллектор теплого полаКоллектор теплого пола

Чтобы прокачивать достаточное количество теплоносителя, необходим насос, рассчитанный на определенную производительность. Для приведенного примера с диаметром 16 мм и толщиной стенок труб 2 мм гидравлические потери составят около 160 Па на каждые 10 м. Это – только на прямых участках. Поворот на 180° добавит еще 40 Па. Если устройство комнатных теплых водяных полов создает общие потери на уровне 18000 Па, подбирают насос с подходящими техническими параметрами.

Как выбрать коллектор для теплого пола

Этот узел выполняет очень важные функции, поэтому его следует изучить отдельно. В простейшем варианте исполнения коллектор для теплого пола создан из двух отрезков труб с отводами. К ним присоединяют отдельные контуры. Следующее дополнительное оснащение используется для решения практических задач:

  • Чтобы отрегулировать расход теплоносителя по контурам используют специализированные балансировочные устройства. Их оснащают прозрачными корпусами с градуировкой. Вращением кольца перемещают шток, который устанавливают в соответствии с требуемым значением. Достаточно настроить прибор один раз. Далее он будет выполнять свои функции автоматически.
  • Если температура определенного водяного теплого пола корректируется по показаниям внешних датчиков, используют электромеханические приводы. Для их установки современный коллектор для теплого пола оснащают резьбовым соединением. Если оно не используется по назначению, его закрывают пластиковой заглушкой.
  • Для удаления газов монтируются автоматические отводчики. Их дополняют сливными кранами, которые используются для накопления и удаления механических загрязнений.
  • Манометры помогают оперативно контролировать уровни давления в соответствующих магистралях.
  • Если выбраны теплые полы, в схему включают запорную арматуру. Вентилями перекрывают доступ воды при выполнении ремонтных или регламентных работ.

Иногда в состав коллектора для теплого пола добавляют гидрострелку. Это специальное устройство помогает предотвратить возникновение проблем при неточном соответствии мощности котла и реальных потребностей.

Одновременно оно устраняет полностью или минимизирует взаимное негативное влияние других составных частей отопления таких, как радиатор, напольный бойлер. Удобно, что регулировка такого теплого водяного пола происходит без применения сервоприводов, электроники. Это повышает общую надежность системы.

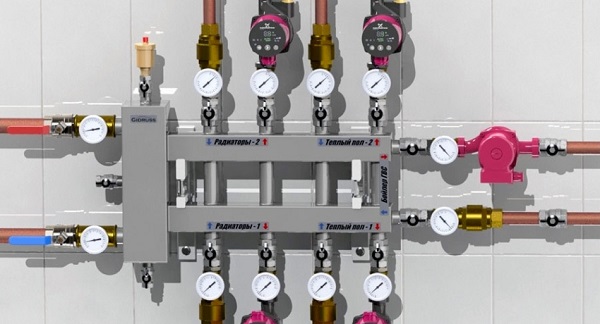

Коллектор с гидрострелкой повышает надежность теплых половКоллектор с гидрострелкой повышает надежность теплых полов

Теплый пол и особенности материалов

Чтобы сделать теплый пол своими руками без ошибок, приобретать материалы и другие составляющие проекта следует с учетом следующих сведений:

  • Для укладки теплого водяного пола бетонное основание закрывают слоем изоляции. Подойдут плиты из полистирола фабричного производства. Хватит плотности 30-45 на 1 м. куб. Такие изделия выдерживают сильные механические нагрузки и не портятся от влаги.
  • Схема теплого пола с пенофолом –это вспененный полиэтилен со слоем фольги. За счет отражения инфракрасного излучения вверх пол с подогревом становится более эффективным.

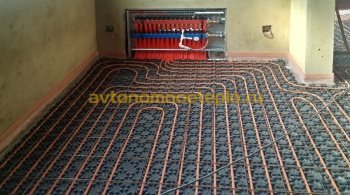

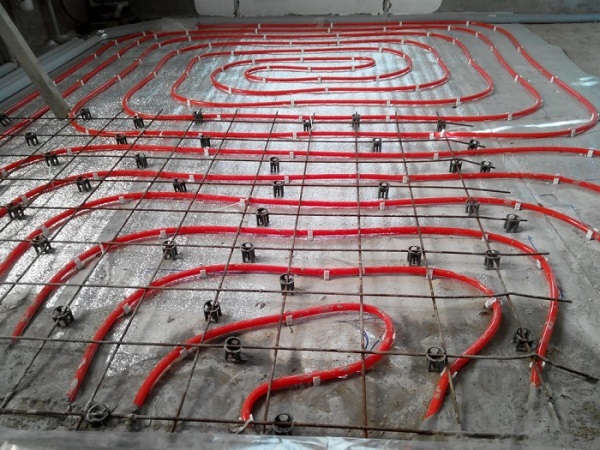

  • Стальной сеткой укрепляют бетонную стяжку. Она же используется в качестве каркаса и разметки. На нее точно укладывать трубу проще. Фиксацию элементов выполняют полимерными хомутами.

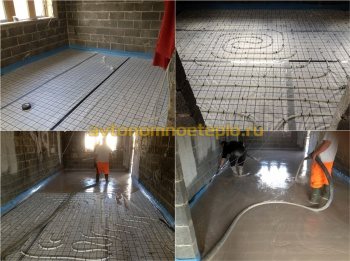

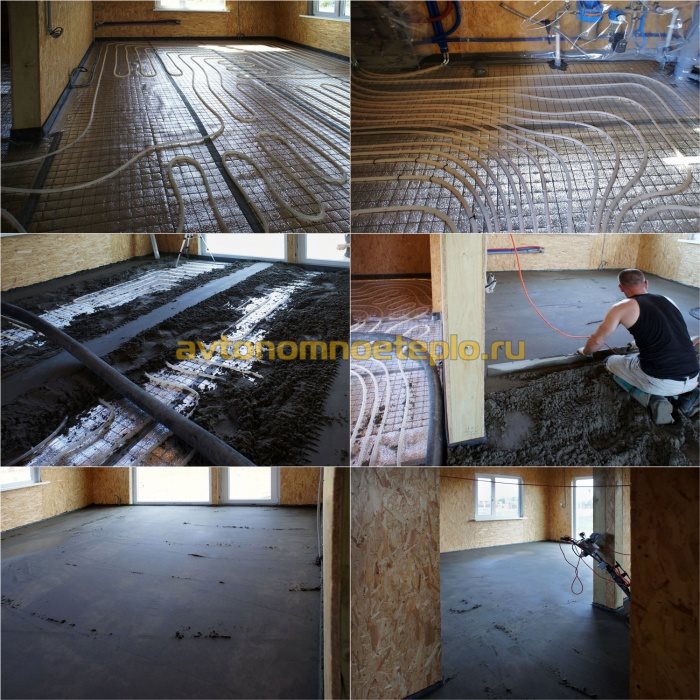

Как залить теплый пол

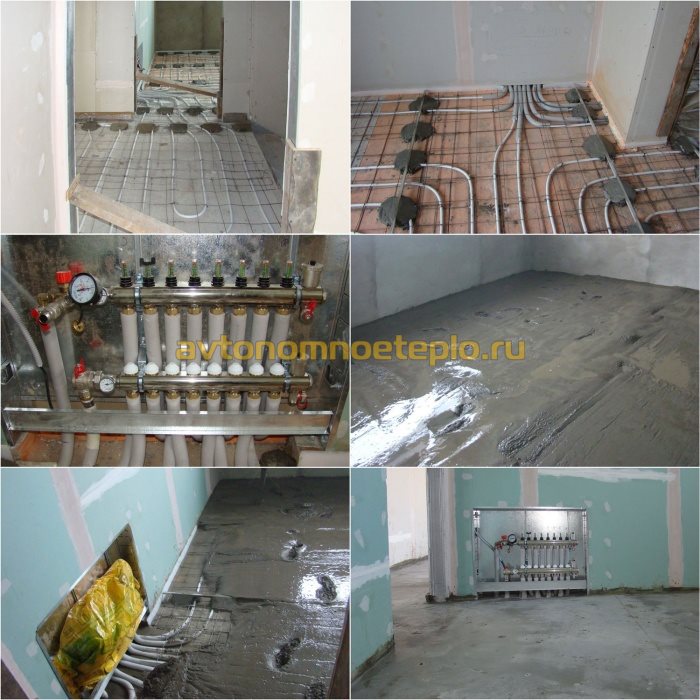

Если нужно установить теплый пол, эта технология монтажа поможет сделать все правильно:

  • Перекрытие очищают от загрязнений. На него укладывают гидроизоляцию и пеноплэкс.
  • Далее устанавливают монтажную сетку. Ее присоединяют дюбелями через уложенный слой изоляции к несущей конструкции здания.
  • На сделанный каркас с применением хомутов укладывают трубу по трассе, предусмотренной планом.
  • Делают подключение теплого пола к котлу, проверяют работоспособность системы под давлением на 25 % выше номинального.
  • Заливка бетоном водяного теплого пола выполняется с предварительной установкой по контуру комнаты демпфирующей ленты. Общая толщина этого слоя не должна превышать 6-8 см. Расстояние до трубы оставляют от 1 до 4 см, если сверху предполагается монтаж керамической плитки.
  • Заливка теплого пола станет полностью функциональной примерно через 26 суток. Точный срок определяется не только составом раствора, но и температурой внутри помещения, режимом проветривания.

Прежде чем залить теплый водяной пол, нужно обязательно убедиться в работоспособности системы и отсутствии протечек, для этого оставить ее под давлением не менее чем на сутки для проверки.

Устройство теплого пола зависит от особенностей строительной конструкцииУстройство теплого пола зависит от особенностей строительной конструкции

Водяной теплый пол без стяжки

Если не заливать теплый пол, можно вовсе отказаться от «мокрых» процессов. Как делать водяной пол без стяжки, помогут разные методики:

  • Технология укладки теплого пола на основу из полимерных плит с выступами.
  • Сухая стяжка. Для ее создания понадобятся сыпучие материалы, нейтральные по отношению к перемене температуры, но хорошо проводящие тепло.

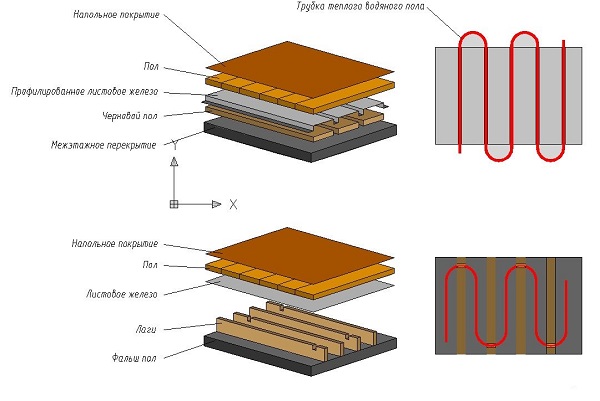

  • Создание в деревянной основе каналов с последующим монтажом в них алюминиевых вкладок. Далее в созданные металлические каналы вставляют трубы для теплых полов.

Как подключить теплый пол к индивидуальной системе отопления, подскажут рекомендации и выводы из сети Интернет.

Видео: монтаж теплого водяного пола

Приведенные выше советы следует использовать на практике с учетом особенностей конкретного объекта недвижимости, его оснащения, требований будущих пользователей. Так, установка труб водяного теплого пола в прихожей может быть выполнена под стационарной вешалкой, стойкой для обуви. Это обеспечит быструю сушку промокших вещей. Около диванов, кресел, стульев шаг стандартной укладки водяного теплого пола делают меньше, что автоматически повышает температуру для создания комфортных условий.

В этой статье подробно рассмотрены теплые полы и, как сделать их подсоединение самостоятельно. Но в наиболее сложных ситуациях может потребоваться помощь специалистов. При поиске подрядной организации и для контроля действий работников также пригодятся знания о том, как правильно сделать теплый пол своими руками.



teplota.guru

толщина, над водяном, утепленная, своими руками видео

Популярность такого вида отопления как теплый пол, постоянно увеличивается и во многих случаях, он уже заменяет традиционные радиаторы. В квартире может быть установлен как водяной, так и электрический теплый пол, но независимо от этого, укладка должна проводиться на прочное и надежное основание, которое обеспечивает цементно-песчаная стяжка.

Особенности цементно-песчаной стяжки под теплый пол

При создании теплого пола, его конструкция состоит из четырех слоев:

  • черновая стяжка;
  • теплоизолятор;
  • теплоноситель;
  • чистовая стяжка.

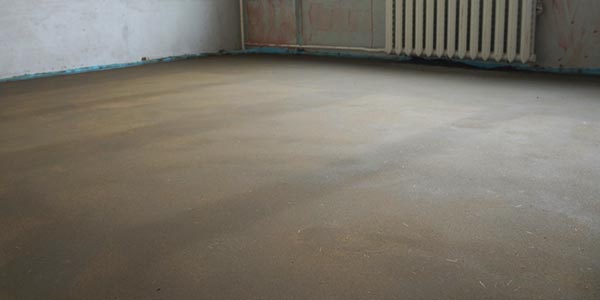

Для того чтобы выровнять основание и оно было прочным, надежным и долговечным, необходимо сделать качественную цементно-песчаную стяжку.

Кроме того, что черновая стяжка под теплым полом выдерживает большие физические нагрузки, на нее еще действует и тепловая нагрузка.

Черновая стяжка должна быть прочной, так как ее отслоение или появление трещин, может не только привести к разрушению финишного покрытия, но и к значительным потерям тепла. Кроме этого, может произойти повреждение труб и тогда придется проводить их замену, а для этого необходимо полностью разбирать конструкцию пола.

Для создания черновой стяжки, можно использовать уже готовые растворы или самостоятельно сделать цементно-песчаный раствор. При его изготовлении, необходимо добавлять специальный пластификатор, в расчете 1 литр на 100 килограмм цемента или его можно заменить клеем ПВА, которого понадобится 1 литр на мешок.

Специалисты уверяют, что под теплый пол будет достаточно цементно-песчаной стяжки толщиной 2,5-3 см.

Необходимые материал и инструменты

Процесс монтажа цементно-песчаной стяжки простой, поэтому справиться с ним сможет самостоятельно любой домашний мастер. Для выполнения работ, необходимо приготовить инструменты и материалы, для этого вам понадобится:

  • емкость для замешивания раствора, если объемы большие, то лучше использовать бетономешалку;
  • дрель с насадкой или строительный миксер;
  • металлические профили для изготовления маяков;
  • шпатель и мастерок;
  • строительный уровень;
  • лазерный уровень;
  • правило;
  • цемент;
  • песок;
  • вода;
  • пластификатор или клей ПВА.

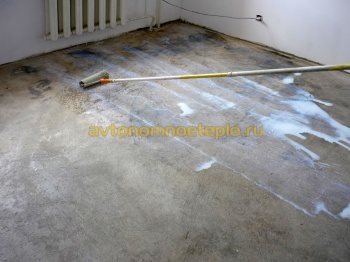

Перед тем как приступать к созданию стяжки, необходимо оштукатурить стены и потолок, чтобы потом на пол не попадала грязь и штукатурка.

Чтобы трубы водяного пола не прогибались, допускаются перепады черновой стяжки +- 5 мм.

Пошаговая инструкция по созданию стяжки под теплый пол

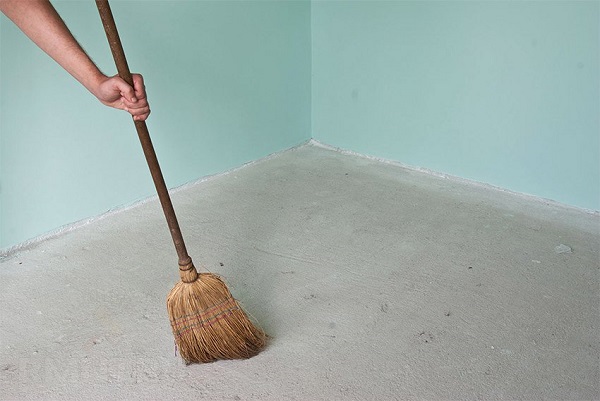

После того как вы убрали с поверхности пола весь мусор, можно приступать к выполнению работ. Сначала проводится разметка при помощи лазерного уровня.

Учитывайте то, что после черновой стяжки, у вас еще будут укладываться трубы и чистовая стяжка, поэтому толщина пола может достигать 10 см.

Определение перепада высот

Определить кривизну пола можно при помощи обычного уровня, использовать для этого водяной или лазерный уровень.

Чтобы определить перепад высот при помощи реечного уровня, порядок действий будет следующий:

  • с пола убирается весь мусор и то, что будет мешать выполнению работы;
  • отмечаем на стенах по всему периметру высоту базового уровня, эта линия должна быть параллельна полу;
  • определяем наибольшую высоту пола от базового уровня;
  • теперь чертим новую линию, которая должна пройти выше самой высокой линии ровно на 1 м;
  • осталось начертить линию будущего чистового пола, которая отмечается от предыдущей на расстоянии 100см минус высота стяжки.

Намного проще весь этот процесс выполнять при помощи лазерного нивелира, но с ним надо уметь работать и он должен быть правильно настроен. Удобно работать с самонастраивающимися приборами, в этом случае порядок выполнения работ будет следующим:

  • убирается весь мусор;
  • прибор устанавливают в самой высокой точке;
  • луч лазер направляется на стену, и отмечают линии на всех стенах;
  • высота этой линии не имеет большого значения, так как от нее при помощи рулетки можно переместиться на нужную высоту;
  • после определения самой высокой точки, в ней закрепляют малярный шнур и натягивают его к противоположным и соседним стенам;
  • если нет бугров, то эту точку можно брать за начало отсчета;
  • отмеряем высоту стяжки, отмечаем ее уровень и переходим к установке маяков.

При работе с лазерным нивелиром, необходимо обязательно надевать очки (обычно они идут в комплекте с прибором), так как его луч опасен для зрения.

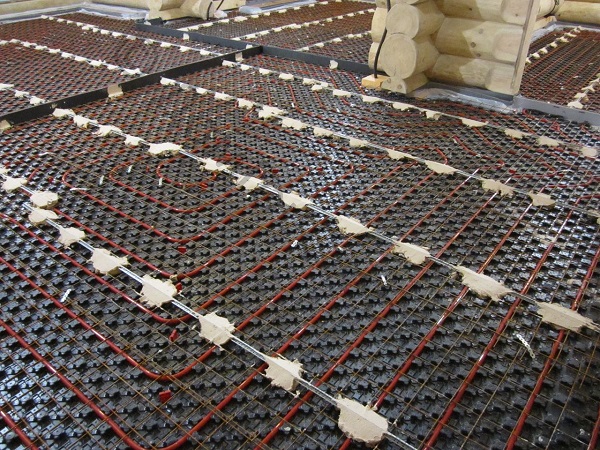

Установка маяков

После разметки нулевого уровня, проводится установка маяков, обычно для этого используются металлические профили. Маяки фиксируются на раствор и выставляются по необходимому уровню. Можно для фиксации использовать алебастр, так как он быстро застывает, и можно будет сразу начинать заливку раствором.

Расстояние между маяками будет зависеть от размеров правила, обычно оно в пределах 1 метра. Маяки надо надежно фиксировать, чтобы в процесс заливки раствора они не прогибались.

Во время заливки раствора, надо оградить от контакта с ним дверные косяки и другие деревянные элементы, для этого их можно заклеить скотчем.

Если есть сливные отверстия, то их закрывают пробками, чтобы внутрь не попал раствор, при необходимости спрятать в стяжке кабеля, их надо фиксировать в полуподвижном состоянии.

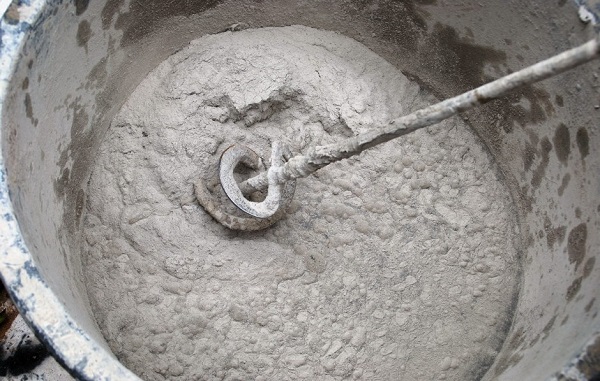

Приготовление и заливка раствора

Наиболее дешевым и доступным вариантом будет самостоятельное приготовление раствора, для этого вам необходимо смешать цемент и песок в пропорции 1:3 и пластификатор, а также воду для получения необходимой консистенции.

Количество пластификатора будет зависеть от его марки и указывается на упаковке, вместо него можно на мешок цемента добавлять литр клея ПВА.

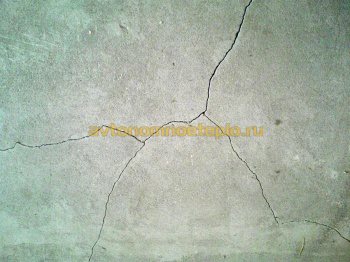

Большое количество воды может привести к растрескиванию раствора, а если ее будет мало, то работать с ним сложно и качественно замесить его вручную у вас не получится. Процесс заливки простой и доступный, поэтому с ним справится даже человек, который делает это впервые.

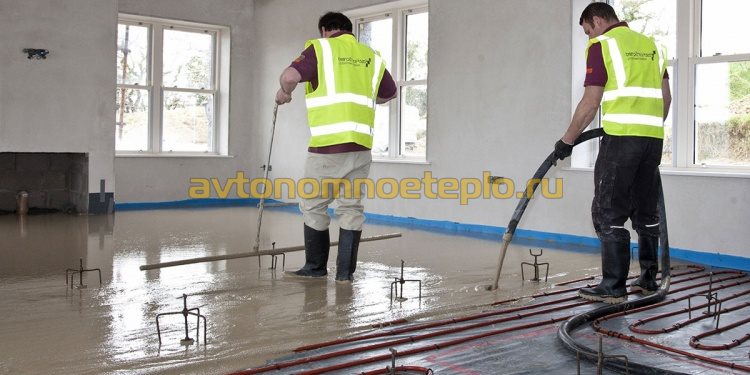

Готовый раствор заливают в пространство между маяками и выравнивают поверхность при помощи правила. Двигать правило необходимо волнообразными движениями в направлении на себя. При образовании впадин, они заполняются раствором, и снова поверхность выравнивается. Такими полосами выполняется заливка раствором всей поверхности пола.

Уход за стяжкой

Особенностью цементно-песчаной стяжки является то, что во время ее высыхания, происходит усадка, поэтому обязательно необходимо контролировать этот процесс. После заливки раствора, лучше всего помещение закрыть от доступа солнечного света и в нем не должно быть сквозняка, это позволит создать оптимальный микроклимат и на первом этапе, испарение влаги будет происходить равномерно.

Первый день стяжку трогать не надо, а на вторые сутки ее полностью накрывают полиэтиленовой пленкой и оставляют до полного высыхания поверхности. При соблюдении такой технологии, риск появления трещин сводится к минимуму, а это значит, что у вас не будет потерь тепла, выделяемого теплым полом.

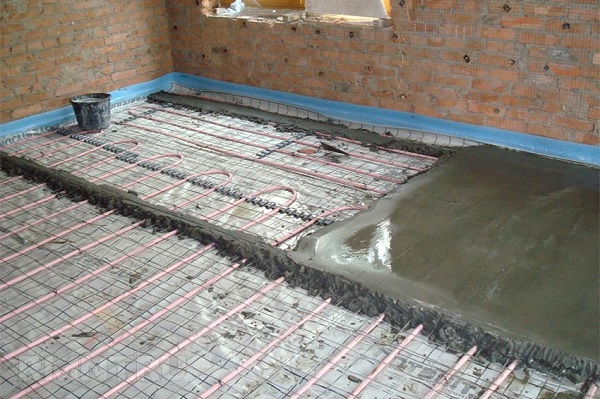

Укладка чистовой стяжки

После того как черновая стяжка приобретет необходимую прочность, можно приступать к выполнению дальнейших работ. На нее укладывается слой теплоизоляции. Для водяного пола используется пенополистирол, к основанию он крепится неподвижно при помощи клея или дюбелей, получается утепленная стяжка пола.

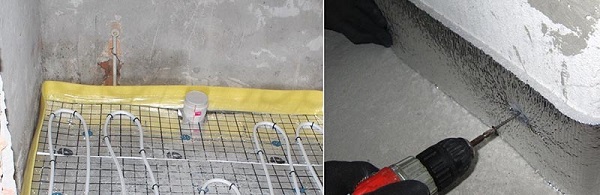

По периметру помещения крепится демпферная лента, которая даст возможность чистовой стяжке немного расширяться во время нагрева и остывания, и при этом на ней не будут появляться трещины.

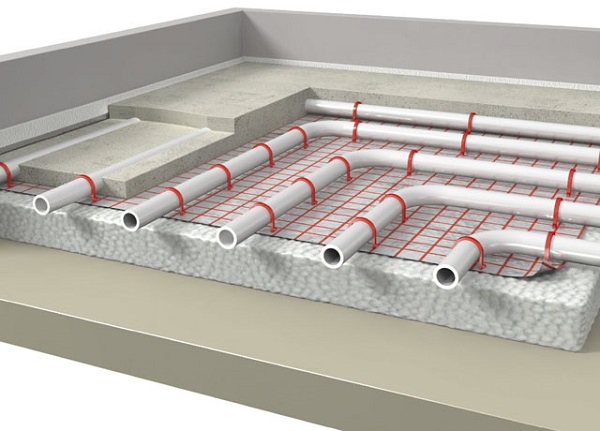

На следующем этапе крепится труба водяного пола и надежно фиксируется к основанию при помощи специальных дюбелей. Армирующая сетка может быть уложена как под трубами, так и сверху или с обеих сторон. Если сетка снизу, то к ней будет удобно крепить трубы, но армирующую функцию она не выполняет.

При высоком качестве раствора, армирующую сетку можно не устанавливать, а просто добавить в раствор фиброволокно.

Теперь необходимо проверить работоспособность теплого пола и если все нормально, можно заливать чистовую стяжку. Заливка пола должна проводиться за один раз. Если помещение небольшое, то можно обойтись без маяков, а в больших комнатах их надо устанавливать, иначе ровная поверхность у вас не получится.

Осталось подождать, пока стяжка над теплым полом высохнет и можно приступать к монтажу финишного покрытия.

Полезные советы

Все работы по укладке стяжки необходимо начинать с самого дальнего угла и постепенно двигаться к входу.

Раствор распределяют равномерно, чтобы он не выступал за уровень маяка.

Чтобы обеспечить оптимальное затвердевание раствора, после его заливки рекомендуется на протяжении первой недели 2 раза в день сбрызгивать пол водой, так как стяжка должна застыть, а не быстро высохнуть.

Перед тем как вы будете заливать чистовую стяжку, сделайте на рисунке схему расположения труб и сохраните его. При проведении дальнейших работ, может возникнуть необходимость просверлить в полу отверстия и, зная расположение труб, вы сможете избежать возможного их повреждения.

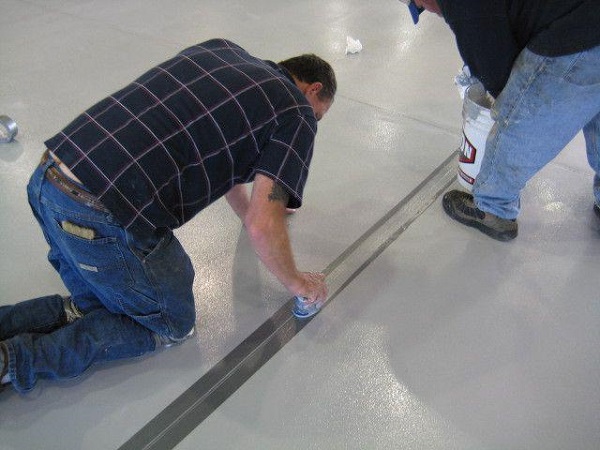

Если площадь комнаты более 40 м2, то в чистовой стяжке необходимо делать температурные швы. Толщина стяжки при водяном теплом поле  должна составлять: черновой 3-5 см, а толщина чистовой 5-10 см, все зависит от назначения помещения, в квартире будет достаточно 5-7 см.

Перед заливкой чистовой стяжки, в системе водяного пола необходимо создать давление порядка 1,5-2 атмосферы, но на протяжении 3-4 недель нагревать воду более 25 градусов нельзя.

Подведение итогов

Устроить стяжку под водяной теплый пол несложно и с этой задачей сможет самостоятельно справиться любой домашний мастер. При выполнении работ, обязательно необходимо соблюдать технологию, правильно готовить раствор, и создавать условия для его нормального затвердения.

Только в таком случае, вы сможете создать прочное и надежное основание для теплого пола, и данная система будет вам служить на протяжении многих лет.

Полезное видео

Что значит правильный теплый пол? Разбираем что значит каждый элемент теплого пола.

Facebook

Twitter

Вконтакте

Одноклассники

Google+

dom-s-ymom.org

Как правильно сделать стяжку на теплый пол?

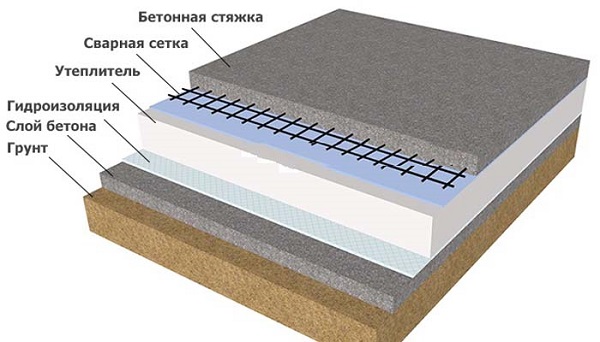

Теплый пол состоит из нескольких слоев. Каждый выполняет свою функцию, но вместе они работают как единая система. Стяжка для теплого пола – это важная составляющая системы. Чтобы выполнить ее заливку правильно, надо знать технологические особенности монтажа и послойный состав всех видов теплого пола.

Наглядное строение полового покрытия с обогревомНаглядное строение полового покрытия с обогревом

Структура теплого пола

Она определяется двумя показателями:

  • подпольное пространство;
  • тип нагревательных элементов.

Подпольное пространство

  • Перед заливкой стяжки на первых этажах или в подвальных помещениях монтируют два вида изоляции: тепловую и водяную. Теплоизоляция состоит из утеплителя. Для оборудования полов в жилых помещениях используют базальтовую минеральную вату или экструдированный пенополистирол. Толщина слоя – 50-100 мм. Она зависит от климатического района. Минеральную вату надо гидроизолировать с двух сторон. Для этой цели используют обычную полиэтиленовую пленку или мембранную пароизоляцию. Экструдированный пенопласт не впитывает влагу. Поэтому гидроизоляция укладывается прямо на черновое основание под утеплитель.
  • В помещениях с теплым подпольным пространством утеплитель укладывать не обязательно. Если принято решение о дополнительном утеплении, то толщина материала составляет всего 20-30 мм.

Вне зависимости от типа помещения, укладка теплого пола в стяжку проводится на слой теплоотражающего материала. У него одна сторона покрыта фольгой и не дает теплу уйти вниз.

Тип нагревательных элементов

Водяной или кабельный – предусматривает максимальное количество слоев:

  • Первый – основание. Это может быть плита перекрытия, которую надо выровнять, либо земляная подложка, на которую надо смонтировать армированную монолитную плиту из бетона.
  • Второй – гидроизоляция. В случае с плитой перекрытия она настилается по ней. При устройстве монолитной железобетонной плиты пленка кладется прямо на землю.

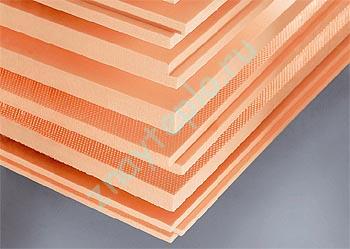

  • Третий – утеплитель. Это листы базальтовой минеральной ваты или пенопласта. Их укладывают стык в стык. Щели заделывают монтажной пеной.
  • Четвертый – паро,- или гидроизоляция. Ее используют только для защиты минеральной ваты. Для пенопласта она не нужна.
  • Пятый – теплоотражающая поверхность. Она состоит из фольгированного материала и вспененного полистирола.
  • Шестой – нагревательные элементы. Применяют полипропиленовые трубы или электрические кабели. Их крепят к основанию скобами.
  • Седьмой – армирующая сетка. Ее монтируют при толщине стяжки теплого пола больше 50 мм.
  • Восьмой – выравнивающая стяжка из песка и цемента. Ее заливают по всей поверхности теплого пола.
  • Девятый – финишное покрытие. Для водяного и кабельного теплых полов это может быть керамическая плитка, ламинат, паркетная доска и другие отделочные материалы.

У кабельных или инфракрасных нагревательных матов количество слоев уменьшается:

  • Первый – основание. На ровные плиты перекрытия маты можно монтировать без предварительной подготовки. Достаточно вымести весь строительный мусор.
  • Второй – кабельные или инфракрасные электрические маты. Их продают рулонами, которые раскатывают по полу и соединяют в электрическую сеть.
  • Третий – финишное покрытие. Чаще всего это уложенная на клей кафельная плитка.

При монтаже пленочных нагревательных элементов категорически запрещается устраивать «мокрую» стяжку.

Используют «сухую», состоящую из нескольких слоев:

  • Первый – основание. Технология его устройства не отличается от двух предыдущих.
  • Второй – пленочные нагревательные элементы. Их монтируют прямо на основание. Затем соединяют в единую электрическую цепь.
  • Третий – гидроизоляция. На пленочный пол настилают полиэтилен.
  • Четвертый – настил. Для жесткости монтируют листы ГВЛ, ДВП, ОСБ.
  • Пятый – финишное покрытие. Это может быть ламинат, пробковый пол, линолеум и др.

Настильная стяжка из листов ГВЛ, ДСП – это самый простой вариант. Она не требует больших финансовых и трудовых затрат.

Стяжка для пола

Общий вид цементно-песчаной стяжки для теплого полаОбщий вид цементно-песчаной стяжки для теплого пола

Классическая цементно-песчаная стяжка стоит дороже, чем настильное покрытие. Ее эксплуатационные характеристики намного лучше:

  • Прочность. Бетонная или цементно-песчаная стяжка для теплого пола характеризуется высокой несущей способностью. Она надежно защитит нагревательные элементы от механического воздействия и разрушения.
  • Теплопроводность. Она замедляет фоновый переход тепла из одного слоя пола в другой.
  • Функциональность. На стяжку можно положить любое финишное покрытие.

Толщина слоя

Этот параметр зависит от нескольких факторов:

  • Состав раствора. Толщина слоя из обычной смеси цемента и песка – 50-60 мм. Ее можно уменьшить до 20-30 мм, если добавить пластифицирующие присадки.
  • Тип элемента нагрева. Для водяного обогрева с армированием из металлической сетки толщина стяжки над теплыми полами – 60-70 мм. Для нагревательных матов – 20-30 мм.
Послойное строение водяного теплого полаПослойное строение водяного теплого пола

Толщина «пирога» складывается не только из стяжки, но и утеплителя, элементов нагрева. Это учитывают при выборе системы обогрева. Например, стандартный водяной пол «украдет» от 115 до 165 мм высоты комнаты. Электрические или инфракрасные маты отнимут 50-60 мм. Пленочные теплый пол – 30-40 мм. Все зависит от толщины утеплителя и климатического района.

Замес раствора

Сухую смесь для заливки стяжки можно купить в магазине, а можно приготовить своими руками. Она делается из цемента, песка, воды и пластификаторов. В домашних условиях пластификаторы обычно не добавляют.

Приготовление цементно-песчаного раствора с помощью перфоратора и специальной насадкиПриготовление цементно-песчаного раствора с помощью перфоратора и специальной насадки

Марка раствора для стяжки по прочности – М200, М250. Этот показатель означает, что на 1 см2 застывшего раствора можно давить с усилием 200-250 кг. Для теплого пола такого показателя достаточно. Цемент используют М400 или М500. Песок рекомендуется брать речной. У него песчинки гладкой формы. Благодаря этому стяжка легче разравнивается. Также можно использовать карьерный песок.

Для замеса раствора марки М200 берут соотношение портландцемента М400 и песка 1:3,5. Его замешивают в бетономешалке или металлической бадье. Воду добавляют по конкретной ситуации. Это зависит от влажности песка.

Объем одного замеса зависит от скорости выработки раствора. Исходят из правила, что он не должен простаивать больше 1-2 часов.

Нормы расхода цементно-песчаной смеси рассчитывают из массы раствора, необходимой для заливки участка площадью 1 м2 толщиной 1 см. Для марки М200 – это 20-25 кг, цемента – 4,5 кг, песка – 13,5 кг.

Подготовка основания

Различают несколько способов подготовки:

  • Основание из плит перекрытия. В первую очередь удаляют весь мусор, грязь и пыль. Затем поверхность плиты обрабатывают грунтом глубокого проникновения или бетоноконтактом. Для обработки используют обычный малярный валик шириной 200-250 мм.
Удаление мусора для устройства выравнивающей стяжки под теплый полУдаление мусора для устройства выравнивающей стяжки под теплый пол

Грунт высыхает за 2-3 часа. Рекомендуется обработать поверхность 2 раза.

  • Основание из утеплителя и нагревательных элементов. Особых подготовительных работ не требуется. Поверхность очищают и удаляют весь мусор.
  • Земляное основание. Его подготовка относится к общестроительным работам, а не к стяжке для теплого пола. В первую очередь на землю засыпают слой песка толщиной 100-150 мм. Затем расстилают гидроизоляционный материал. Чаще всего это полиэтиленовая пленка. На пленку укладывают армирующую сетку с размером ячеек 100×100 мм. На конечном этапе заливают бетонную смесь. Ее лучше заказать в специализированной организации.

Срок набора бетоном прочности – 28 суток. В случае с теплыми полами надо строго выдержать эти временные рамки.

Армирование основания

Стяжку для водяного теплого пола армируют металлической сеткой с размером ячеек от 50×50 до 100×100 мм. Части каркаса укладывают внахлест. Можно скрепить их между собой вязальной проволокой.

Укладка армирующей металлической сетки для заливки водяного теплого полаУкладка армирующей металлической сетки для заливки водяного теплого пола

Электрические маты или пленочные теплые полы армируют полимерной сеткой с размером ячеек 20×20 мм.

Надо следить за качеством металлической сетки. Если на ней есть ржавчина, то этот процесс не остановится после заливки пола. Она будет продолжать ржаветь и в теле стяжки.

Установка маяков

Это важный этап, от которого зависит ровность пола в горизонтальной плоскости, однако установка маяков – это не обязательное требование.

Такая технология, когда маяки не устанавливают, используется для заливки цементно-песчаной стяжки в небольших помещениях. Ее просто выравнивают правилом с встроенным уровнем. Устройство стяжки начинают от дальнего угла. Раствор выливают на пол и ровняют. После затвердевания на цементно-песчаную стяжку выливают тонкий 1-10 мм слой самовыравнивающихся полов. Они растекаются по поверхности, создавая ровное и прочное финишное покрытие.

Маяки устанавливают для заливки полов в больших помещениях, где сложно определить уровень горизонта на глаз. В качестве маяков используют профиль с размером ребра 10 мм. Шаг установки – 500-700 мм. Его крепят на раствор. В первую очередь размечают комнату. Вдоль длинной стены устанавливают лазерный уровень. Затем отмечают на ней линию монтажного горизонта.

Отступают от стены 300-400 мм. Затем на раствор устанавливают первый маячковый профиль. Выравнивают его по линии на стене. Остальные маяки монтируют с заданным шагом. Горизонт с первого профиля переносят с помощью строительного уровня. На завершающем этапе проверяют все маяки. Затем их оставляют на 24 часа для затвердевания раствора.

Монтаж маячкового профиля на растворМонтаж маячкового профиля на раствор

Расстояние между профилями должно быть меньше, чем размер правила. В противном случае во время заливки стяжки оно будет проваливаться. Выровнять поверхность не получится.

Заливка стяжки

Ее начинают делать через 24 часа после установки маяков:

  • Обрамление комнаты по периметру демпферной лентой. Это полимер, которым обклеивают стены на уровне пола. Она создает буферную зону между стяжкой и ограждающими конструкциями. Лента выполняет несколько функций:
  1. препятствует потерям тепла через стены;
  2. защищает стяжку от растрескивания в результате температурных скачков.
Оклейка периметра комнаты демпферной лентойОклейка периметра комнаты демпферной лентой

Перед заливкой стяжки, после установки армирующей сетки проверяют работоспособность всей системы. Особенно это касается водяного пола. Если в нем течь, то половое покрытие придется полностью переделывать.

  • Заливка цементно-песчаной смеси на теплый пол. Оптимальная температура в помещении для устройства стяжки пола с обогревом – +5-25°С. Заливку начинают от дальнего угла и ведут полосами, ограниченными двумя соседними маяками. После заливки выравнивают каждую порцию раствора плавными волнообразными движениями правила. Не рекомендуется устраивать перерывы в заливке стяжки в одной комнате. Если в ходе работ появился перерыв, то раствор между старым и новым участками тщательно перемешивается. Главная задача – это создание бесшовной монолитной конструкции.
Заливка цементной стяжки для теплого полаЗаливка цементной стяжки для теплого пола

Для определения сроков застывания стяжки есть универсальное правило, которым пользуются все строители и отделочники. На один сантиметр толщины надо добавлять 7 дней. Стяжка под теплый пол толщиной 3 см будет сохнуть 21 день.

После заливки стяжку оставляют сохнуть. Если в помещении сухо и жарко, то с интервалом в 12 часов поверхность увлажняют в течение одной недели. Можно закрыть пол пленкой.

  • Устройство деформационных швов. Они необходимы для нивелирования изменений размера стяжки от температурных колебаний. Их прорезают через стуки после заливки стяжки с шагом 1500-2000 мм или при площади помещения больше 25 м2. Затем швы заполняют герметиком и заделывают раствором.
Устройство температурных швовУстройство температурных швов
  • Демонтаж маяков. Их удаляют через 24 часа после завершения основных работ. Швы заделывают цементно-песчаным раствором. Если планируется заливка самовыравнивающегося пола, то демонтаж маяков проводить не обязательно.

Срок первичного схватывания раствора – 2-3 часа. В этот период можно выравнивать поверхность, т.к. раствор пластичный. Процесс гидратации (набора прочности) протекает ступенчато. Через 72 часа стяжка набирает 50-60% от расчетной прочности. Затем скорость набора прочности уменьшается.

На этом этапе устройство стяжки теплого полового покрытия завершают. По такому прочному и надежному основанию можно положить любое финишное покрытие. Монтаж теплого пола можно выполнить своими руками.

Видео

В быту люди сталкиваются с проблемой, как определить готовность стяжки. Во всех таблицах приведены усредненные параметры. Есть действенный и простой метод. Салфетку из бумаги кладут на стяжку. Сверху закрывают кружкой. Через 8-12 часов ее убирают. Если салфетка сухая, значит, стяжка готова. Если она влажная, то надо подождать.



teplota.guru

Как уложить водяной теплый пол под плитку – правила укладки своими руками

Содержание:

Выбор напольного покрытия для помещений с повышенным уровнем влажности очевиден – лучше всего для таких ситуаций подходит керамическая плитка. Этот материал имеет все качества, необходимые для укладки во влажных комнатах, но у него есть один недостаток, который заключается в очень холодной на ощупь поверхности.

Чтобы нивелировать данный недостаток, можно воспользоваться системой водяного теплого пола. Подогрев, идущий сквозь напольное покрытие снизу, сделает пол теплым и обеспечит качественное отопление помещения. В данной статье речь пойдет о том, как уложить водяной теплый пол под плитку.

теплые полы под плитку своими руками

Последовательность укладки теплого пола

Арсенал достоинств водяных теплых полов достаточно обширен и включает в себя массу положительных качеств – в частности, при использовании такой конструкции тепло равномерно распределяется по всему помещению. Как правило, укладываемый под плитку водяной теплый пол представляет собой набор трубок, уложенных прямо в стяжку.

теплый пол под плитку водяной своими руками

Теплые полы под плитку своими руками укладываются по технологии, включающей в себя следующие этапы:

  1. Подготовка поверхности.
  2. Установка коллектора.
  3. Укладка гидроизоляции.
  4. Монтаж теплоизоляции.
  5. Монтаж креплений и трубопроводов.
  6. Раскладка нагревательных контуров.
  7. Подключение системы и ее тестирование.
  8. Заливка стяжки пола.
  9. Укладка плитки.

Каждый этап имеет ряд нюансов, требующих более подробного рассмотрения.

Как всё сделать своими руками

Как понятно из описанной выше технологии, начинается монтаж водяного теплого пола под плитку с подготовки старого пола к предстоящим операциям. Подготовка включает в себя, во-первых, тщательную очистку от мусора и различных загрязнений, а во-вторых, выравнивание поверхности пола, для чего требуется заливка стяжки. Необходимость создания ровного пола обуславливается высокой требовательностью водяных теплых полов к этому параметру.

укладка водяного теплого пола под плитку

Следующий этап – установка коллектора. Он монтируется в специальный шкаф, расположенный на стене вблизи от того места, где будет располагаться конструкция. В шкафу коллектор подключается к подводкам отопительного оборудования и снабжается регулирующими элементами. Кроме того, здесь же устанавливается циркуляционный насос, обеспечивающий постоянное движение теплоносителя в контурах теплого пола. Есть определенные правила укладки теплого водяного пола, которых нужно придерживаться.

Трубопроводы обязательно комплектуются запорными вентилями, которые делают теплый пол отдельным контуром, т.е. его при необходимости можно без проблем отключить от общей отопительной сети. Соединение трубопроводов и коллектора осуществляется именно за счет запорных элементов.

Гидроизоляция

Дальнейшее устройство водяного теплого пола под плитку предполагает укладку гидроизоляционного слоя. Как правило, в качестве гидроизоляции используется тонкая алюминиевая фольга или качественная полиэтиленовая пленка. В некоторых случаях можно обойтись без отдельной гидроизоляции – но это возможно только при использовании пенопластового утеплителя, на одной стороне которого уже имеется слой алюминия.

устройство водяного теплого пола под плитку

В любом случае, после укладки гидроизоляционного слоя устанавливается демпферная лента, которая устанавливается на 2 см выше уровня стяжки. Наличие данного элемента позволяет компенсировать температурное расширение самой стяжки при нагреве. Дальше можно монтировать утеплитель, в качестве которого чаще всего используется минеральная вата подходящей толщины (чем больше мощность теплого пола, тем больше должна быть толщина теплоизоляционного слоя).

Монтаж труб теплого водяного пола

Следующая операция – монтаж креплений и трубопроводов. Трубы могут крепиться при помощи арматурной сетки или же посредством плит утеплительного материала. Ячеистая сетка укладывается прямо поверх теплоизоляции, а трубопроводы фиксируются хомутами. Если же используются плиты, то их укладка осуществляется посредством рельс, которые крепятся к верхнему слою теплоизоляции при помощи специальной ленты.

В процессе укладывания водяного теплого пола под плитку технология монтажа должна соблюдаться очень внимательно. При проектировании нужно помнить, что трубопроводы рекомендуется укладывать возле стен, а не через центр помещения. Оптимальный шаг укладки составляет 10 см, а возле дверных и оконных проемов его можно увеличить до 12 см. Кроме того, для монтажа теплого пола настоятельно не рекомендуется применять трубы суммарной длиной свыше 100 м.

монтаж водяного теплого пола под плитку

Очень важно выбрать подходящую схему монтажа контура, причем выбирать придется из следующих вариантов:

  • Параллельная схема, при которой трубы раскладываются змейкой, что позволяет создать эффективное отопление только в небольших помещениях;
  • Спиральная схема, в которой нагревательный и возвратный контур расположены через один, что дает возможность обеспечить равномерный прогрев любого помещения, независимо от его площади.

Один край контура подводится к коллектору, а второй размещается в соответствии с выбранной схемой, и только после этого соединяется с коллектором и обратным трубопроводом. На этом укладка водяного теплого пола под плитку окончена – остается лишь протестировать его на предмет герметичности и работоспособности. Чтобы убедиться в нормальном функционировании системы, ее нужно заполнить теплоносителем и оставить на сутки в условиях рабочего давления. Если по истечении указанного срока давление не изменится, то систему можно сдавать в эксплуатацию.

Заливка стяжки на водяной пол и укладка плитки

Впрочем, укладкой отопительных трубопроводов монтаж теплого пола не заканчивается, ведь нужно еще залить стяжку и уложить напольное покрытие. Сначала заливается стяжка, толщина которой должна быть не более 7 см. Важный момент – в процессе заливки отопительная система должна находиться под давлением.

Бетонный раствор застывает достаточно долго – обычно под этот процесс отводится целый месяц. Укладывать плитку поверх стяжки можно только по истечении этого срока. Сам процесс укладки выполняется по такому же принципу, как и обычная укладка плитки, в которой не участвует теплый пол. Перед монтажом плитки нужно еще раз убедиться в том, что поверхность пола не имеет неровностей и загрязнений.

как уложить теплый пол под плитку водяной

Заключение

Водяной теплый пол под плитку своими руками укладывается без особых проблем – достаточно лишь хорошо продумать будущую конструкцию заранее и качественно выполнить все этапы работы. Если все было сделано верно, в итоге получится надежная и эффективная конструкция, обеспечивающая равномерный и полноценный прогрев всего помещения.


teplospec.com

Типичные ошибки при монтаже водяных теплых полов

Оглавление статьи

Приветствую всех, кто читает эту статью! Она посвящена ошибкам при монтаже очень популярной на данный момент системе низкотемпературного отопления — водяного теплого пола (сокращенно ВТП). Если кому-то не понятно, то теплые полы называют низкотемпературной системой из-за того, что теплоноситель в них должен иметь температуру не более 50° Цельсия. При этом температура самого пола не должна превышать 26° в жилых помещениях и 31° Цельсия у дорожек и окантовок бассейнов. Рекомендую прочитать статью о том как работает водяной теплый пол. Давайте перейдем ближе к делу и начнем рассматривать ошибки при монтаже.

Типичные ошибки при монтаже водяных теплых полов.Типичные ошибки при монтаже водяных теплых полов.

Неправильная подготовка поверхности под укладку теплых полов.

Часто при самостоятельном монтаже ВТП люди забывают о том,  что нужно выравнять основание под пол. Давайте объясню чем это грозит — если разные участки контура теплого пола будут лежать на разном уровне по вертикали, то велика вероятность образования воздушных пробок. Из-за воздушной пробки теплоноситель перестанет циркулировать по контуру, а значит он не будет греть. Чтобы этого избежать, нужно выровнять и тщательно вычистить поверхность от мусора. Для наглядности предлагаю вам посмотреть следующее видео:

Неправильная укладка демпферной ленты.


Напомню, что демпферная лента нужна для того, чтобы компенсировать температурные расширения бетона, которые возникают из-за повышения его температуры. Часто люди  забывают крепить ее к стенам или выбирают неправильную ширину ленты. Демпферная лента должна быть выше уровня конечной стяжки на 2-3 см. К стене ленту крепят при помощи дюбель-гвоздей, если она не имеет клейкой стороны. Лента на по всей длине должна одинаково прилегать к стене. Смотрим следующее видео:

На видео показана укладка самоклеющейся ленты, поэтому монтажник не использует дюбель-гвозди. А вот на следующим видео они будут:

Идем дальше!

Неправильная укладка труб теплого пола.

Укладка труб ВТП — дело непростое для неопытного «самоделкина», который решил сэкономить на монтаже и сделать все сам. Здесь все начинается с укладки теплоизоляции на черновую стяжку. В качестве теплоизоляции используют пенополистирол разной толщины, либо фольгированный вспененный полиэтилен. Последний применяют там, где нет возможности укладывать толстый утеплитель. Стоит сказать, что щелочная среда стяжки быстро разъедает фольгу, поэтому от нее много толку не будет. Хотя на данный момент есть образцы такого утеплителя, где фольга покрыта сверху слоем полиэтилена, который должен защитить алюминий от действия щелочи.



Типичные ошибки при монтаже водяных теплых полов.Типичные ошибки при монтаже водяных теплых полов.Фольгированная изоляцияТипичные ошибки при монтаже водяных теплых полов.Типичные ошибки при монтаже водяных теплых полов.Изоляция из пенополистирола

Изоляция должная быть уложена плотно без люфтов.

Теперь переходим непосредственно к проблемам укладки труб ВТП. Перечислю их в виде списка:

  • Отсутствие предварительного плана — при монтаже ВТП очень помогает наличие предварительного плана. На плане размечают места входа и выхода труб, шаг укладки, отступ от стен и прочие вещи.
  • Несоблюдение шага укладки — многие люди экономят на трубе и делают шаг укладки больше 30 см. При этом появляется «зебра». Это значит, что пол будет то холодный, то теплый. Шаг укладки находится в диапазоне от 10 до 30 см.
  • Слишком длинные контура теплого — для водяного теплого пола, сделанного трубой 16 мм в диаметре ограничением по длине будет 100 метров, а для 20-ой  трубы ограничением будет длина петли в 120 метров. Если сделать петлю длиннее, то теплоноситель с большой долей вероятности по ней циркулировать не будет.

Предлагаю вам посмотреть вот это видео:

После укладки необходимо сделать опрессовку труб водой. Опрессовка делается давлением не меньше 3 атмосфер. Заливка стяжки на трубу тоже осуществляется под давлением. Это нужно, чтобы  раствор своим своим весом не сплющил трубу. Раз уж мы заговорили про стяжку, давайте рассмотрим этот процесс внимательно.

Заливка стяжки теплого пола.

Вот наступает момент когда отступать дальше уже нельзя — это момент заливки стяжки. К этому времени вся труба должна быть уложена, закреплена и находиться под давлением (вода в трубе должна быть комнатной температуры). Кстати про подключение! Рекомендую вам ознакомиться со статьей, которая посвящена группе автономной циркуляции.

Основная ошибка, которую можно допустить при заливке — это неправильная толщина стяжки. Ее нельзя делать тоньше 3 см и толще 10 см. Кроме этого, предъявляются требования к составу смеси — она должна быть не ниже марки 400. Конечно, это требование соблюдается далеко не всегда, но знать про него нужно. Сказать тут больше особо нечего, предлагаю посмотреть как это делается:

Заключение.

Водяной теплый пол — сложная инженерная система. Сэкономить здесь можно, но почти наверняка это будет в ущерб качеству либо материалов, либо выполненных работ. Стоит внимательно подбирать людей для такой работы, желательно чтобы у них было некоторое «портфолио», где вы сможете посмотреть его успехи в этом деле. Если вам интересно, почитайте статью о том как сантехники обманывают людей. На материалах тоже нужно экономить осторожно. То, что зальете в бетон должно быть хорошего качества, чтобы вам не пришлось потом все это вскрывать. На этом мы с вами пока попрощаемся, жду ваших вопросов в комментариях!



znayteplo.ru

Стяжка для водяного теплого пола своими руками, виды растворов, методы заливки

заливка стяжки
    Содержимое:
  1. Какая стяжка лучше для теплого водяного пола
  2. Какая толщина стяжки должна быть
  3. Обязательно ли армировать стяжку
  4. Как правильно залить стяжку на тёплый пол
  5. Зачем и чем грунтовать стяжку
  6. Почему стяжка трескается

Одним из сложных и трудоемких процессов при укладке водяного теплого пола является заливка стяжки. Как показывает практика, большинство нарушений допускается при изготовлении чернового или финишного слоя.

В результате ошибок появляются трещины, уменьшается прочность, происходит деформация труб, завоздушивание системы. Стяжка для водяного теплого пола своими руками может быть выполнена только при соблюдении требований, изложенных в ГОСТ.

Какая стяжка лучше для теплого водяного пола


Мало кто из хозяев планирующих сделать укладку теплых полов знает, что существует несколько разновидностей стяжки. Обычно работы выполняются с помощью цементно-песчаной смеси с добавлением керамзита или щебня мелкой фракции.

Технология укладки водяного теплого пола под стяжку позволяет использовать и другие виды материалов для выполнения работ. Основание можно сделать следующими способами:
  • Мокрый вид стяжки – преимуществом такого способа является высокая прочность плиты и малые затраты на изготовление смеси. В качестве недостатков можно отметить длительный срок проведения работ. От начала монтажа до завершения понадобится около 1-1,5 месяца.
    Состав стяжки для водяного теплого пола состоит из бетона на основе отсева, с добавлением присадок, для улучшения теплопроводности, и пластификаторов, увеличивающих прочность.этапы обустройства пола мокрой стяжкой
  • Полусухой вид стяжки – в состав добавляют большое количество песка и цемента, и меньший объем воды, чем в обычном растворе. Облегченная полусухая стяжка для водяного теплого пола высыхает быстрее и обычно используется для ремонта в квартире. Преимуществом такого раствора является быстрое высыхание после заливки.устройство сухой стяжки
  • Сухая стяжка для водяного теплого пола – в составе полностью отсутствует вода. Пол выравнивают сухой смесью. Сверху выкладывают листы фанеры. Сделать сухую стяжку самому достаточно сложно. Особенностью материала является низкий вес, позволяющий снизить нагрузку на излом. Отсутствие воды позволяет сделать полы за несколько дней. Легкая стяжка используется в помещениях, где ограничена весовая нагрузка на плиты перекрытия.

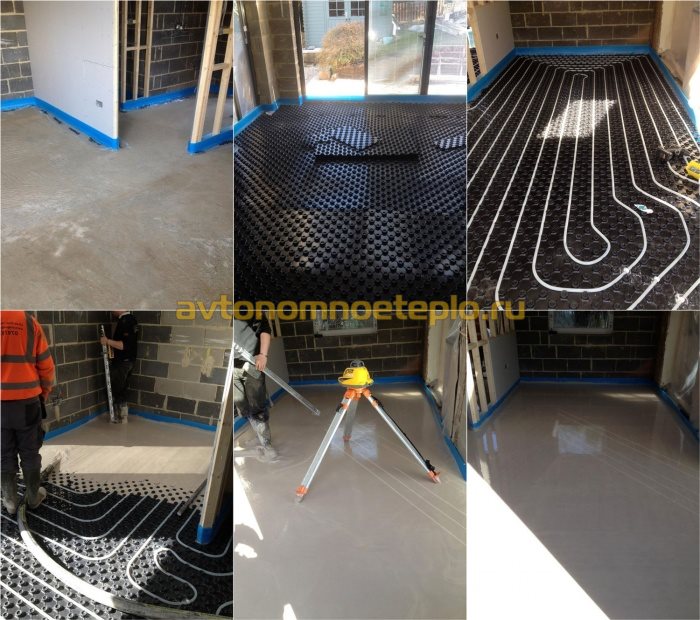

  • Нивелирующие составы – готовые строительные смеси для заливки стяжки помогают вывести полы в ноль, добиться того, чтобы основание стало идеально ровным. Преимуществом нивелиров является оптимально подобранный состав раствора, смешанный в заводских условиях. В готовой смеси уже присутствуют все необходимые присадки и пластификаторы.
    Технология заливки практически не отличается от той, что используется при заливке обычного раствора. Готовую нивелирующую смесь выливают на подготовленный пол и растягивают по маякам. При условии соблюдения рекомендаций производителя, получается прочная плита, устойчивая к перепадам температур.заливка самовыравнивающейся стяжки

При самостоятельном изготовлении бетона важно добавлять различные виды пластификаторов. Как правило, используют присадки для увеличения прочности и термоустойчивости.

Какая толщина стяжки должна быть


Оптимальная толщина бетонной стяжки водяного теплого пола выбирается исходя из следующих критериев:
  • Теплопроводность – толщина чистовой стяжки не должна препятствовать прохождению теплового излучения. Необходимо, чтобы плита быстро прогревалась и начинала отдавать тепло в помещение.
  • Прочность – установлена допустимая минимальная толщина стяжки для водяного тёплого пола 25 и 45 мм. Эти параметры возможны только при использовании готовых нивелирующих смесей.
    Самовыравнивающие составы имеют присадки для компенсации температурных расширений. При использовании бетонного раствора потребуется увеличить толщину до 6,5 – 7 см.
  • Сроки эксплуатации – обязательно заливается черновая и финишная стяжка. Толщина пирога должна быть не менее 15 см. Для обеспечения длительного срока эксплуатации без появления трещин обязательно используется правильный состав бетона, и армирование.

Увеличение толщины приводит к большей нагрузке на разрыв стяжки. Чтобы не допустить разрывов, потребуется предусмотреть компенсационные швы. Предельная толщина финишного слоя по СНиП составляет 10 см.типы послойного монтажа тёплого пола

Обязательно ли армировать стяжку


армирующая сетка сверху труб контура Технология монтажа теплых полов подразумевает использование армирующего слоя. Укладка сетки позволяет в несколько раз увеличить прочность бетонной плиты.

Выравнивающую стяжку, из готовых составов, согласно указаниям производителя, можно заливать и без армирования. Однако практика показывает, что использование сетки необходимо, так как арматура помогает облегчить монтаж трубопровода. Водяной контур фиксируют непосредственно на сетку, используя хомуты.




Увеличить прочность бетона, можно добавив стекловолоконный наполнитель стяжки. Армировочное волокно перемешивается во время приготовления раствора. Фиброволокно позволяет обойтись без использования армирующей сетки.

При использовании традиционных составов раствора в больших помещениях допускается двойное армирование стяжки. Арматура укладывается таким образом, чтобы между сетками было 3-4 см. Особенно это важно сделать, если используется максимальная толщина стяжки над водяным теплым полом. Для облегчения конструкции можно укладывать специальную полистирольную систему.

Так как слой стяжки должен быть не менее 5 см, чтобы обеспечить высыхающему раствору устойчивость на разрыв, обязательно использовать армирующую сетку.

Как правильно залить стяжку на тёплый пол


Согласно инструкции, заливать стяжку надо только после того, как были выполнены все штукатурные работы в помещении, установлены окна и двери. Это обеспечит необходимые условия для проведения монтажных работ.

Последовательность заливки следующая:

  • Подготовительные работы – удаляются все наплывы, мусор, включая мелкие камешки. Выставляются маяки для черновой стяжки. В качестве основания можно использовать плиты перекрытия, но их также следует выровнять в случае наличия перепадов. Стены снизу необходимо прошпаклевать на высоту 15 см. Этот слой понадобится для монтажа демпферной ленты.
  • Устройство черновой стяжки – после заливки основания, допускаемые неровности для площади, занимаемой водяным контуром, согласно ГОСТ, не должны превышать 5 мм. Поэтому монтаж чернового пола осуществляется по маякам. Чтобы обеспечить максимальное утепление поверхности, рекомендовано применять стяжку из керамзитобетона.
  • обустройство стяжки поверх связанных контуров Утеплитель под стяжку – теплоизоляционные плиты фиксируются на клеевой раствор или с помощью специальных анкеров. Швы проходят монтажной пеной.
  • Сетка для армирования - подойдет материал с ячейками 10*10 или 15*15 см. Сетку укладывают на пятаки таким образом, чтобы она отступала от слоя теплоизоляции на 3-4 см.
  • Изготовление температурных швов – укладывается демпферная лента. Как правило, компенсирующую ленту прокладывают вдоль стены по всему периметру помещения.
    Дополнительно монтируют деформационные швы вдоль комнаты, таким образом, чтобы отделялись отапливаемые зоны, имеющие отдельный водяной контур. Это необходимо для компенсирования расширений при работе системы отопления. Эксплуатация полов без имеющихся компенсационных отделов приводит к быстрому разрушению стяжки.
  • Укладка трубы.
  • Заливка чистового пола – работы проводятся с добавлением пластификатора для цементной стяжки. Марка раствора не ниже М 150 для жилых домов и М 300 для промышленных объектов. Рекомендуется, чтобы для чистовых полов монтировалась стяжка с отсевом (небольшими фракциями щебня), допускается использование готовых нивелирующих смесей, предназначенных для теплых полов. Пропорции раствора 1 к 6 (для отсева), 1 цемента, 4 щебня, 3,5 песка для цементных составов.
  • Первый запуск – минимальный срок необходимый для высыхания мокрой стяжки 25 дней. Самовыравнивающие смеси набирают прочность в течение 1-2 недель. По сухой стяжке можно укладывать напольное покрытие и сразу запускать водяной контур. Максимальная температура водяного теплого пола в стяжке 35-40°С, но СНиП рекомендует эксплуатацию при нагреве до 25-30°С.




Качество финишного слоя зависит от того, какое напольное покрытие планируется использовать в дальнейшем. Под ламинат и паркетную доску потребуется дополнительно выровнять пол после заливки стяжки. Линолеум может укладывать непосредственно на залитый пол без дополнительных приготовлений. Также обстоит дело с облицовкой под плитку. Небольшие неровности устранятся после укладки напольного покрытия.

Зачем и чем грунтовать стяжку


нанесение грунтовки на стяжку пола Пропитывающие составы предназначены для скрепления верхнего чистового слоя. Грунтовка глубокого проникновения пропитывает пол, на 1-2 см. Проникающая грунтовка исключает ситуации, при которых в результате температурного расширения отходит верхняя часть стяжки, особенно если поверхность дополнительно выравнивалась с помощью нивелирующих смесей.

Грунтовка помогает скрепить все компоненты стяжки и подготовить основание к будущей укладке напольного покрытия.

Особенно важно обрабатывать поверхность грунтовкой при монтаже керамической плитки. Клеевой состав имеет низкую адгезию к пыли, мусору. При температуре стяжки в 25°С, плитка начнет отходить от негрунтованной поверхности уже через несколько месяцев.

Почему стяжка трескается


Существует несколько основных причин, по которым в стяжке появляются трещины. В большинстве случаев они связаны с нарушением технологии заливки пола.
  • растрескавшаяся цементно-песчаная стяжка водяного пола Неправильное приготовление раствора – в состав обязательно следует добавлять армирующие добавки и пластификаторы. Залитой стяжке нельзя пересыхать. Чтобы обеспечить необходимо количество влаги, пол закрывают пленкой и поливают водой в течение 7-10 дней.
  • Несоблюдение СНиП – идеальная толщина прогрева 7 см. Допускается уменьшение до 5 см в случае использования армирующих присадок. Меньшая толщина неизбежно приводит к появлению трещин, даже после укладки армирующего слоя. Исключение составляют стяжки, изготовленные на основе готовых растворов.
  • Ранний запуск теплого водяного пола после стяжки – следует выдержать как минимум 28 дней после заливки полов. Раствор постепенно набирает крепость. Запуск системы отопления ранее этого срока приводит к растрескиванию в 80% случаев.

Ремонт трещин в стяжке не такая и сложная задача, как может показаться в начале, особенно если разрушения носят локальный характер и ограничены небольшими размерами. Трещины на площади больше чем 30% от всей площади пола не подлежат ремонту. Требуется полный демонтаж бетонной плиты.

Заделка трещин в стяжке выполняется следующим образом:

  1. Повреждение расширяется.
  2. Делаются поперечные штробы через каждые 20 см.
  3. В проделанные каналы укладывается металлическая проволока.
  4. На треснутую стяжку, в подготовленные штробы, заливают клеевой раствор (можно клей для плитки). Растягивают шпателем, ровняя поверхность.
  5. После высыхания поверяют целостность покрытия.

Существует несколько видов стяжек, применяемых при монтаже теплых полов. При выборе материалов необходимо учитывать существующие СНиП и особенности, связанные с монтажом.

avtonomnoeteplo.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
