Как укладывать поликарбонат на теплицу – Как правильно крепить поликарбонат на теплицу: раскрой и какой стороной класть, как закрепить и прикрепить укладку

РИС.3 (Крепление листов)

Обратите внимание, при креплении поликарбоната к каркасу, необходимо соблюдать направление крепления, т. е. например, крепить поликарбонат, по дуге, например, слева направо, слегка натягивая и проглаживая его для препятствия образования пузырей между дугой и поликарбонатом. А крепить поликарбонат сначала у основания дуг с двух сторон, а потом вверху — неправильно. Возможен вариант крепления верхних листов поликарбоната оцинкованными лентами. С  концов лента крепиться на кровельный саморез, и затягивается болтом с полной резьбой М5 6*50 с гайкой на 8мм по принципу хомута.

Соединение поликарбонатных листов на теплице происходит внахлест примерно на 10 см. и соответственно закреплять место соединения необходимо двух листов одновременно.

При необходимости  выступающий поликарбонат ниже основания  обрезать ножом. Соты поликарбоната можно заклеить скотчем, либо закрыть специальным U– образным профилем (в комплект поставки не входит), во избежание образования испарины и проникновения насекомых.

После крепления и монтажа поликарбоната, снять внешнюю защитную пленку с листов.

УСТАНОВКА СТЯЖНЫХ ЛЕНТ (в стандартный комплект поставки не входят).

Закрепите один конец ленты стяжной  при помощи кровельного самореза к нижней части торцевой арки. Рис.11.

ВНИМАНИЕ! Деталь ленты стяжной крепится к нижнему краю дуги предварительно необходимо сделать прорез в нижней части поликарбоната, где будет крепиться лента, для возможности хода листа. Рис4.

На противоположной стороне арки аналогично закрепите деталь ленты меньшего размера. Аналогично установите стяжные ленты на остальные арки. Выровняйте листы сотового поликарбоната так, чтобы нижние края листа были горизонтальны, а сами листы плотно прилегали к дугам каркаса, и затяните стяжные ленты с помощью винта с полной резьбой и гайки. Рис. 21.

Обратите внимание на то, что в случае крепления поликарбоната стяжными лентами, требуется переодическая подтяжка ленты болтом т.к. лента ослабевает в следствии вытяжения.

Требования к условиям эксплуатации:

Теплица в покрытом состоянии рассчитана на снеговую нагрузку не более 40кг/кв.м и ветер скоростью не более 15м/с.

При наличии сильных ветров необходимо предусмотреть дополнительное крепление к земле или фундаменту (брус 150х100, 100х100).

В случае сильных снегопадов и возникновении «Снежной шапки» на покрытии теплицы толщиной более 15см, необходимо регулярно аккуратно производить очистку от накопившегося снега, путем сметания, а также, после каждого снегопада.

ВНИМАНИЕ! В связи с возможными чрезмерными снеговыми нагрузками в зимний период или невозможностью производить очистку от снега, рекомендуется укреплять центральный стрингер Т-образными деревянными упорами (в комплект поставки не входят, изготавливаются покупателем самостоятельно), расположив их внутри теплицы через каждые 2 метра. Рис.23.

Собранная теплица должна быть установлена на предварительно подготовленную ровную утрамбованную поверхность по периметру основания во избежание получения деформации каркаса. Установка теплицы на мерзлый грунт запрещается.

Покрытие теплицы на зимний период снимать не нужно, при условии, что высота снежного покрова рядом с теплицей не превысит 0,8 метра, а на поверхности теплицы толщина покрова не более 15 см.

Гарантийные обязательства:

Гарантия на собираемость каркаса и прочность теплицы  – 1 год с момента приобретения.

Срок эксплуатации изделия – от 10 лет.

Гарантийные обязательства действуют только в случае соблюдений требований условий эксплуатаций, написанных в инструкции раздел «Требования к условиям эксплуатации».

Предприятие – изготовитель несет ответственность за качество продукции в соответствии с ГК РФ.

Предприятие оставляет за собой право на внесение изменений в конструкцию теплицы, не ухудшающих её потребительских качеств.

Укладка поликарбоната на теплицу — Всё про теплицы

Многие люди, которые живут в личном секторе, всегда желают иметь свежайшие овощи на собственном столе. Это можно сделать достаточно просто, если сделать у себя во дворе небольшой участок и растить на нем возлюбленные овощи. Но также еще охото получать свои урожаи существенно ранее обыденного срока созревания, также защитить их от неблагоприятных погодных критерий. Чтоб решить эту делему, многие обладатели домов устанавливают теплицы на собственном участке.

#video_insert_place

Современными теплицами являются те, которые сооружаются из поликарбоната. Такую конструкцию полностью реально можно сконструировать и своими руками, но всегда появляется вопрос, как верно уложить поликарбонат на теплицу? Зная, как это сделать верно, вы повысите эксплуатационный срок конструкции, также будете получать обильные урожаи круглый год.

#video_insert_place

Не будем особо вдаваться в подробности строения конструкции теплицы, потому что их на сегодня существует большущее множество. И описать монтаж именно вашей теплицы не представляется возможным. Давайте рассмотрим особенности поликарбоната, его устройства и монтаж на теплицу, независимо от ее типа: арочная, двускатная, односкатная и т.п.

При сверлении применяется наличие стандартных высокоскоростных сверл для металла, с твердосплавными режущими пластинами, потому что сохраняется острота режущей кромки. Важный фактор, который нужно учитывать в процессе сверления, – это присутствие тепловыделения. Чтобы получить чистое, хорошо обработанное отверстие без механических напряжений, требуется снижение количества выделяемого тепла. Для этого необходимо:

Инструкция по монтажу сотовых панелей из поликарбоната

Отзывы:

Валерий Шомников пишет: Хорошая, Аргументированная инструкция. Респект 3d аниматору. Вот если бы ещё голос порадостней, вообще 5++

Карен Петросян пишет: отличная работа!!!

Нева Комплекс. Строительство загородных домов. пишет: спасибо, отличное кино.

Александр Сафонов пишет: Здравствуйте, Спасибо за инструкцию!

Евгений Григорьев пишет: Я дико извиняюсь,но между стропилами кратное 2100 будет в случае укладки листов встык без теплового зазора,а ещё и соединительный профиль имеет свою ширину. С каждым следующим листом стык всё дальше будет от центра стропила.Всё-таки лучше заранее просчитать-толщину листа,тип соединения,зазоры,а потом варить.

Материалы и оборудование: листы поликарбоната, профили, саморезы, сверла (угол заточки – 30°, угол сверления – от 90° до 120°, скорость резки – 30 м/мин, скорость подачи – от 0,2 до 0,5 мм/об), отвертка, перчатки, защитные очки.

?S – искомое расстояние, s – длина (ширина) листа, ?t – изменение температуры в течение года (для определения этого параметра нужно учесть самую высокую и самую низкую годовую температуру), k – коэффициент линейного температурного расширения материала (k = 0,065 мм/ °См ).

Правила установки поликарбоната диктуют применение точечной и линейной схемы крепления в комплексе. На торцах теплицы раскроенные панели фиксируются шурупами, а стенки и кровлю скатной конструкции и своды арочного сооружения накрывают листами, состыкованными соединительными профилями и дополнительно зафиксированными крепежными точками.

Поликарбонат – материал с довольно чувствительной к механическим воздействиям поверхностью. Чтобы его не оцарапать и не повредить УФ-защиту, пленки с внешней и внутренней стороны нельзя снимать. Режут его острым ножом, электрическим лобзиком. Идеальный срез получится, если пользоваться циркуляционной пилой с мелкозубчатым лезвием.

#video_insert_place

как стелить, укладывать, класть правильно, как положить, укладка на крышу

Содержание:

Одним из популярных материалов в последние годы стал поликарбонат. Его используют при обустройстве крыш оранжерей, теплиц, балконов, беседок, при строительстве хозяйственных построек, навесов для автомобилей и т.д. Чтобы конструкция прослужила длительное время, нужно знать, как правильно укладывать поликарбонат на крышу.

В первую очередь необходимо выбрать качественный материал. Потом следует его смонтировать и подготовить к эксплуатации.

Выбор материала для навеса

Главное на что нужно обратить внимание при покупке данной продукции, это ее толщина. От этой характеристики зависит долговечность будущей конструкции. До того, как укладывать поликарбонат, следует приобрести для навесов и парников листы 4-миллиметровой толщины; для теплиц – 8-миллиметровой, для вертикально расположенных поверхностей – 10-миллиметровой и для крыш зданий – 16-миллиметровой.

В любом случае, прежде, чем производится укладка поликарбоната, выполняют расчет ветровой и снеговой нагрузки.

Разновидности

Кроме проведения соответствующих вычислений, нужно определиться с разновидностью кровельного материала:

1. Сотовый поликарбонат. Подходит для строительства светопрозрачных конструкций таких, как парники и навесы, а также для вертикальных поверхностей.
2. Монолитный поликарбонат. Является лучшим решением при обустройстве крыш зданий, поскольку он имеет большую прозрачность и способен выдерживать погодные неурядицы.

Сегодня поликарбонат производят в разнообразной цветовой гамме. Этот материал бывает прозрачным, синим, фиолетовым, зеленым, бронзовым и иных расцветок. Цвет поликарбоната влияет на сферу его использования. Например, прозрачный материал идеально подходит для постройки оранжерей и парников, а для бассейнов — бирюзовый или синий.

Прежде, как положить поликарбонат на навес или кровлю, делая выбор данной продукции, необходимо обращать внимание на страну, в которой она производится, и на торговую марку. Специалисты считают, что лучший светопрозрачный материал изготавливают в европейских странах и в Израиле.

Безусловно, стоит он дороже, но для его выпуска задействуют высококачественное сырье, а сверху покрывают защитным слоем от негативного воздействия ультрафиолета. Помимо поликарбонатных листов нужно подготовить ленты для торцов, уплотнительные шайбы и саморезы.

Нарезка листов поликарбоната

Важно знать, чем резать поликарбонат, чтобы не испортить материал. До момента, как стелить поликарбонат на навес или крышу, осуществляют нарезку листов, для чего потребуется:

• рулетка, карандаш;
• специальный нож;
• защитные очки; перчатки.

Нарезка производится следующим образом:

1. Листы поликарбоната шириной 2,1 метра и длиной 3, 6 или 12 метров расчерчивают в соответствии с требуемыми параметрами панелей. При этом нужно учитывать, что их край должен упираться в несущие опоры. Лучшей шириной листов считаются 100 или 70 сантиметров.
2. Поликарбонат разрезают вдоль сот. При нарезке листов толщиной 4 –10 миллиметров пользуются строительным ножом. Для получения более ровного среза задействуют высокоскоростную пилу или электрический лобзик.
3. После завершения резки панели очищают от грязи, мусора и стружки.

Самостоятельный монтаж поликарбоната — как стелить правильно

Давайте рассмотрим, как происходит работа с поликарбонатом своими руками. Чтобы выполнить инструкцию производителей, как правильно укладывать поликарбонат на навес или другие объекты, нужно подготовить:

• кровельный материал;
• профили;
• сверла;
• саморезы;
• отвертку;
• защитные очки и перчатки.

Работу выполняют поэтапно:

1. Начинается укладка поликарбоната на крышу с того, что листы размещают относительно параметров обрешетки и отмечают места их крепления.
2. Для саморезов и термошайб просверливают отверстия. Их следует располагать на удалении 40 миллиметров и больше от края панелей. Диаметр отверстия делают на 5 миллиметров больше, чем у термошайбы.
3. Материал очищают от стружки.
4. Выполняют герметизацию торцовой части панелей, чтобы в сотах поликарбоната не собиралась вода и грязь. Герметизировать срезы скотчем нельзя. Для этой цели используют профили из алюминия или поликарбоната. Верхний срез закрывают полностью, а в нижнем срезе оставляют место для отвода влаги и конденсата, для чего по краю просверливают отверстия диаметром 1,5-3 миллиметра с интервалом 25-30 сантиметров.
5. В инструкции производителей описывается, как правильно поставить поликарбонат. Это нужно делать с учетом температурного расширения этого материала. Если игнорировать данную рекомендацию, то при минусовой температуре он начнет выпадать из креплений, а в жаркую погоду будет деформироваться, а затем и лопаться. Для недопущения этого между панелями оставляют зазоры.
6. Поликарбонат укладывают и закрепляют саморезами. Для обеспечения надежной фиксации следует использовать крепежные изделия вместе со специальными термошайбами. Их прокладки герметизируют отверстия в материале и делают более прочным место соединения. Диаметр термошайбы должен превышать этот параметр у самореза.
7. Прежде, как класть поликарбонат на навес или другой объект, панели необходимо правильно сориентировать. Сторона, на которой имеется защитная пленка от ультрафиолета, должна располагаться на наружной стороне кровли.
8. Необходимо понять, как соединить поликарбонат между собой соединительным профилем. Когда материал соединяют под прямым углом, пользуются угловыми профилями. Если панели примыкают к стене, задействуют пристенный профиль. Для монтажа конька на кровле используют коньковый элемент.

Особенности укладки поликарбоната

При обустройстве вертикальных поверхностей поликарбонат монтируют таким образом, чтобы соты находились в вертикальном направлении. Это требуется для обеспечения отведения конденсата вниз, поскольку он не должен застаиваться внутри материала.

Когда предстоит устройство крыши, угол ската делают равным 12 градусам, ребра жесткости и все соединения располагают по вертикали.

Если возводят арки или купола, поликарбонат сгибают поперек ребер жесткости. Максимально допустимый радиус изгиба зависит от марки материала, которую указывают на упаковке.

Как правильно класть и стелить поликарбонат на теплицу: какой стороной нужно крепить

Большинство людей при строительстве теплицы из поликарбоната могут столкнуться с массой проблем. Это может быть и отсутствие знаний по поводу того, как крепить данный материал к каркасу, и непонимание того, какой стороной необходимо его стелить. Ошибки могут произойти даже на одном из этапов строительства, но это может привести к неправильному выполнению функций сооружения. Чтобы правильно стелить поликарбонат на теплицу, необходимо иметь соответствующие навыки и знания, касающиеся каждой мелочи.

Монтаж теплицы

Каких правил необходимо придерживаться при укладке поликарбоната на теплицу?

Существует ряд правил, выполнение которых необходимо для создания правильной теплицы, а именно:

1. Нужно внимательно отнестись к проектированию будущего сооружения. Правильно выбранная толщина панелей материала – это залог выполнения необходимых функций всей конструкции.
2. Подбор поликарбоната с правильной светопроницаемостью. В этом случае следует подбирать материал, который точно соответствует типу и назначению будущей постройки. Для северных регионов целесообразно класть поликарбонат, стороны которого обладают высокими показателями данной характеристики, в южных же нужно использовать листы, имеющие более низкую светопроницаемость. На фото можно увидеть теплицы из разных районов – южного и северного – и их отличия.
3. Крепление панелей в правильном направлении. Если нужная сторона листа поликарбоната будет установлена в вертикальном положении, то и ее каналы также должны будут находиться вертикально. Для изогнутых крыш следует крепить материал в параллельном изгибу направлении. Если сооружение имеет наклонную поверхность, то нужная сторона поликарбоната должна идти по направлению со скатом.

Нарезка поликарбоната

Процесс крепления материала для теплицы на каркас

Если для сооружения была выбрана крыша с плоским основанием, то используемый материал нужно стелить с уклоном, равным 5 градусам.

Выполнение данного правила поспособствует в дальнейшем созданию хорошего моющего эффекта поверхности теплицы. В случае, если вы планируете создать конструкцию с высокой крышей (более 6 метров), то необходимо класть материал с большим уклоном, как на фото

В связи с тем, что панели из поликарбоната обладают довольно большим расширением с термической точки зрения, то его установка требует оставления определенных допусков, равных примерно 3 мм. Если данное условие не будет выполнено, в летний период листы материала могут подвергнуться короблению, а зимой ваша теплица может просто треснуть.

Для того, чтобы класть поликарбонатные панели, необходимо будет применить профили из алюминия. Для уплотнителей лучше всего использовать совместимые с основным материалом строительные изделия. Это может быть, как тефлон, силикон или полиэтилен, так и неопрен или EPDM.

Что нужно учесть для того, чтобы правильно крепить материал на теплицу?

Всем известно, что такой материал отлично разрезается. В процессе выполнения данных действий целесообразней всего применять ленточные или циркулярные пилы. Если вы хотите аккуратно и точно сделать отверстия в панелях или распилить их, вам необходимо учитывать следующие несложные требования:

1. Чтобы осуществить подготовку отверстий, вас следует использовать сверла стандартного размера. Но при этом необходимо учитывать, что предназначенный для листа саморез должен иметь меньшую величину по сравнению с получаемым отверстием.
2. В процессе разрезания необходимо производить все действия только на твердой и ровной поверхности.
3. Маскировка или защитная пленка при проведении работ не должна быть снята, поскольку это позволит избежать появления стружек или осколков на каналах.

Какая сторона поликарбоната должна быть постелена на теплицу?

Изготовители данного материала в процессе его производства обеспечивают необходимую защиту при помощи размещения пленки их полиэтилена на обе стороны поликарбоната. Одна сторона имеет рисунки, а другая является всегда либо белой, либо бесцветной. Первая, в свою очередь, и призвана осуществлять защиту теплицы от проникновения в нее солнечных лучей. На фото вы можете увидеть обе стороны панели поликарбоната.

Автор:
Антон Ермолов

правила, подбор крепёжных устройств, соединяемый профиль

Сотовый поликарбонат стал одним из самых популярных прозрачных материалов для покрытия теплиц на дачных участках. Он придаёт конструкции красивый внешний вид, хорошо пропускает солнечные лучи и обладает отличной теплоизоляцией, а самостоятельно закрепить его на крыше и стенках парника можно даже при отсутствии специальных умений и навыков.

В статье рассмотрены основные виды крепежных устройств для фиксации обшивки на металлическом каркасе теплицы, перечислены виды соединительных профилей, а также представлены рекомендации о том, как правильно закрепить этот материал и какие инструменты для этого необходимы.

Какие потребуются инструменты?

Перед тем, как начать крепление сотового поликарбоната на каркас сооружения, нужно раскроить листы в соответствии с размерами теплицы. Чтобы зафиксировать материал на поверхности конструкции, используют различные виды крепежа.

А для нарезки панелей и осуществления обшивки металлического каркаса парника понадобятся такие инструменты:

• электролобзик (или острый нож, ленточная пила) — для раскройки листов на отдельные детали;
• рулетка — с её помощью отмеривается длина и ширина каждого фрагмента;
• электродрель и свёрла по металлу — для проделывания отверстий в каркасе конструкции;
• саморезы, шайбы и болты с гайками — прижимают обшивку к поверхности каркаса;
• строительный уровень — нужен для выравнивания поверхности покрытия;
• лестница — для обшивки поликарбонатом крыши сооружения;
• шуруповёрт — для быстрого закручивания крепежа;
• ручная ножовка по металлу — используется для разделения соединительных профилей на отрезки нужной длины;
• пылесос — для сбора пыли и мелких деталей после завершения работы.

Знаете ли вы? Больше всего теплиц находится на территории Голландии — общая площадь закрытых оранжерей в этой стране составляет около 10500 га.

Крепежные устройства

Для того, чтобы прикрепить поликарбонат к металлическому каркасу, используются саморезы и различные виды уплотнительных шайб. Они помогают надёжно зафиксировать материал на каркасе, а приобрести их можно в специализированных магазинах. Шайбы красиво смотрятся на поверхности теплицы и защищают её от чрезмерной деформации. Кроме этого, они препятствуют проникновению влаги и пыли внутрь материала в том месте, где он проткнут саморезом. Подробнее о том, чем лучше зафиксировать обшивку на металлических рамках парника расскажем далее.

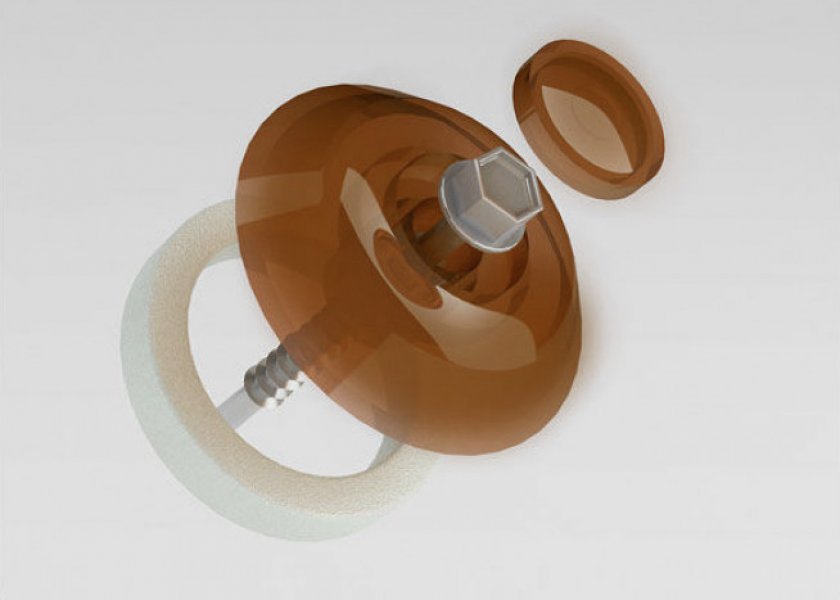

Термошайбы из поликарбоната

Этот вид крепежа изготавливается из прозрачного поликарбоната и может выпускаться в различной цветовой гамме. Термошайба плотно входит в сделанное отверстие и расширяется при термонагрузке, предотвращая деформацию покрытия теплицы.

Важно! Термошайбы из поликарбоната относятся к универсальным крепёжным материалам и могут использоваться для обшивки теплицы как с металлическим, так и с деревянным каркасом.

Основные характеристики этого вида шайб:

1. Основной деталью крепежа является объёмная шайба с отверстием для самореза по центру и широкой ножкой, длина которой равна толщине листа поликарбоната.
2. Кроме шайбы в комплект входит уплотняющее кольцо из вспененного полиуретана и пластиковая заглушка, которая надевается сверху. Саморез для фиксации шайбы приобретается отдельно.
3. Диаметр крепежа — 33 мм, а её толщина составляет 8 мм.
4. Срок службы такой термошайбы составляет около 20 лет. Крепёж подбирается индивидуально в зависимости от толщины листов материала обшивки.
5. Термошайба из поликарбоната помогает достичь плотного прилегания обшивки теплицы к каркасу и придаёт наружной поверхности сооружения декоративный вид.

Полипропиленовые шайбы

Этот вид крепежа имеет более низкую стоимость по сравнению с термошайбами и также выпускается в различных расцветках, но отличается небольшим сроком эксплуатации. Кроме этого, прикручивать поликарбонат к каркасу с помощью полипропиленовых шайб нужно осторожно — у них нет ограничивающей ножки, поэтому существует риск слишком сильно натянуть обшивку парника и деформировать листы.

Характеристики полипропиленовых шайб:

1. Ключевой элемент шайбы — полимерная крышка, в центре которой расположено отверстие для самореза. В комплекте с ней идёт уплотнительное кольцо из вспененного полиуретана и заглушка.
2. Имеет сравнительно крупные размеры — диаметр составляет 35 мм, а толщина — 12 мм.
3. Для крепления таких шайб нужно использовать шурупы толщиной 6 мм.
4. На заглушках отсутствует слой защитного покрытия от ультрафиолета, поэтому они быстро выгорают на солнце и начинают разрушаться.
5. Средний срок эксплуатации — не более 4 лет.
6. Универсальны и могут использоваться для крепления листов поликарбоната любой толщины.

Чтобы продлить срок службы полипропиленовых шайб, рекомендуется использовать их только внутри помещений или для обшивки конструкций, расположенных в полутени.

Нержавеющие шайбы

Этот вид крепежа используется преимущественно для обшивки больших конструкций. Шайбы из нержавеющего материала отличаются долговечностью и надёжно фиксируют поликарбонат на металлическом каркасе даже при сильном ветре.

Характеристики:

1. В комплект входит круглая металлическая деталь в форме тарелочки с отверстием для самореза в центре, а также зонтичная прокладка из резины EMDP, гибкого пластика или вспененного полиуретана.
2. Диаметр крепежа составляет 22 мм, а толщина — всего 2 мм.
3. Можно использовать для крепления панелей любой толщины.
4. Материал зонтичной прокладки остаётся эластичным даже при температуре воздуха –15°С. Он плотно прижимает лист поликарбоната к каркасу, предотвращая попадание влаги внутрь ячеек обшивки и не расшатывается со временем.
5. У этого вида крепежа нет заглушки, которая закрывает шляпку крепёжного элемента снаружи, поэтому саморезы и болты, используемые для обшивки теплицы, в этом случае должны быть изготовлены из устойчивых к коррозии материалов.

Выбор соединительного профиля

При обшивке теплицы поликарбонатом кроме шайб используются также специальные соединительные профили. Они предназначены для герметичного соединения листов материала в местах стыков и могут быть изготовлены из поликарбоната, пластика или алюминия.

Важно! Производители предлагают разные соединительные профили для поликарбоната толщиной 4, 6, 8, 10, 16, 20 и 25 мм. Края листа фиксируются внутри них с помощью саморезов и шайб.

Виды профилей для крепления поликарбоната на теплицу:

1. UP-торцевой — предназначен для защиты кромки поликарбоната от попадания внутрь влаги и пыли. Профиль имеет стандартную длину 2,01 м и в продаже есть его разновидности для листов любой толщины.
2. К-коньковый — с его помощью соединяются стыки материала на двух скатах крыши при условии, что угол между ними больше 90°. Стандартная длина профиля — 6 м, а использовать его можно для листов с толщиной до 16 мм.

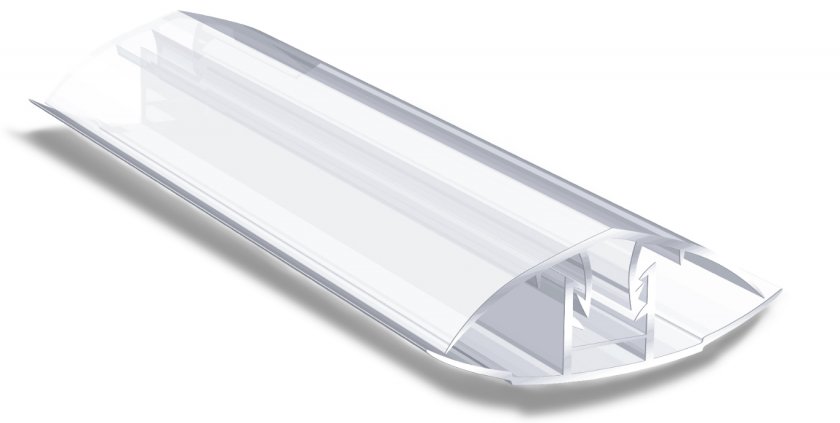

3. Разъёмный НСР-профиль — предназначен для соединения соседних панелей поликарбоната и состоит из базы и съёмной крышки. База крепится к каркасу теплицы саморезами, а края соседних листов укладываются на неё и фиксируются сверху крышкой. Стандартная длина профиля — 6 м, с его помощью можно закрепить панели толщиной до 16 мм.
4. Неразъёмный НР-стыковочный — является монолитной Н-образной деталью, имеющей с двух сторон специальные пазы для вставки торцов соседних листов обшивки. Длина профиля составляет 6 м, а использовать его можно для соединения панелей толщиной до 10 мм.
5. У-угловой перпендикулярный — помогает состыковать листы поликарбоната под углом 90° и используется для фиксации обшивки на углах теплицы. Стандартная длина профиля — 6 м, он предназначен для панелей толщиной до 10 мм.
6. F-пристенный — используется для того, чтобы плотно подогнать лист поликарбоната к стене и имеет длину 6 м. Производители выпускают различные его варианты для панелей толщиной от 4 до 10 мм.

Правила крепления поликарбоната к каркасу

Чтобы внутри конструкции хорошо сохранялось тепло, а поликарбонат не деформировался под действием ветра и перепадов температур, нужно знать, как правильно закрепить обшивку.

При этом панели следует размещать так, чтобы сторона с защитным покрытием находилась снаружи парника, а все стыки находились строго на металлических планках каркаса.

Закручивать саморезы и шайбы нужно строго под прямым углом к поверхности каркаса. При этом крепёжные элементы не должны слишком сильно пережимать обшивку.

Важно! Перед тем как загонять края листов поликарбоната в профиль, их нужно обклеить перфорированной или герметизирующей лентой — это предотвращает попадание влаги и грязи внутрь материала.

Пошаговая инструкция обшивки теплицы поликарбонатом:

1. Уложить на поверхность металлического каркаса слой термоизолирующей ленты.
2. Раскроить материал на отдельные детали по размерам теплицы, разложив материал на ровной поверхности. На каждой детали наметить места, в которых обшивка будет крепиться к каркасу.
3. Просверлить в намеченных местах поликарбоната отверстия, соблюдая между ними расстояние 40–60 см. Диаметр сделанных отверстий должен быть на 2–3 мм больше, чем толщина самореза или ножка термошайбы, которые используются для крепления.
4. Приложить вырезанные детали материала к каркасу теплицы. С помощью тонкого сверла по металлу просверлить в металлических планках отверстия для саморезов так, чтобы они совпадали с отверстиями на листе.
5. Отложить панели обшивки в сторону и прикрепить в нужных местах каркаса парника соединительные профили с помощью саморезов. Наиболее удобными являются разъёмные профили, позволяющие без усилий подогнать стыки соседних панелей друг к другу.
6. Приложить поликарбонат к соединительным профилям и каркасу так, чтобы края панелей попали в соответствующие пазы. Рекомендуемая величина зазора — 2,5 см.
7. Зафиксировать обшивку на теплице с помощью саморезов и шайб, вставленных в подготовленные отверстия на панели поликарбоната. Вставить заглушки в шайбы, а затем прикрепить верхние части профилей, крепко фиксируя панели на каркасе сооружения.
8. Удалить наружную защитную плёнку с поверхности обшивки. Убрать строительный мусор.

Видео: Монтаж и крепеж поликарбоната на теплицу

Самостоятельно обшить металлический каркас парника листами поликарбоната не так уж и сложно. Чтобы понять, как лучше зафиксировать покрытие, нужно использовать представленную выше информацию о видах крепежа и чётко придерживаться перечисленных рекомендаций по установке панелей на металлические планки теплицы.

Как монтировать и укладывать поликарбонат на теплице: фото как стыковать

Сейчас много людей на дачных участках часто ставят теплицы или парники. В большинстве случаев производят их из сотового поликарбоната. Теплицы из такого материала практичны в применении, просты в установке и недороги.

Процесс стыковки

Стыковать поликарбонат желательно с помощью специальных саморезов с термошайбами, так как при использовании обычных болтов может произойти растрескивание материала. Термошайба – это уплотнитель, благодаря которому листы поликарбоната можно крепить к раме из любого материала. Она проходит сквозь лист. При этом вам не придется переживать о надежности соединения.

Положительные особенности:

• непосредственная стыковка поликарбоната и каркаса теплицы;
• термозащита: хорошая герметичность в местах крепления не позволяет холодному воздуху проникать во внутреннюю часть теплицы;

Схема сборки

• термошайбы имеют амортизирующие свойства, что при жарких погодных условиях дает поликарбонатным листам возможность расширяться в местах стыка.

Вместе с такими шайбами продается специальный утеплитель. Так как отверстия для крепления делаются больше диаметра саморезов, средство на основе неопрена сжимается, а герметические свойства, в местах стыков не теряются.

Использовать такое приспособление просто. Когда монтируют теплицу, эти саморезы плотно защелкиваются, что не способствует попаданию конденсата и образованию ржавчины.

Особый профиль

Монтировать такой крепеж немного сложнее, но он будет гораздо надежнее и функциональнее. В зависимости от выбора профиля стыковать нужно по-разному. Это может быть набор для соединения полотен материала:

• поликарбонатный,
• пластиковый,
• алюминиевый,
• обычный.

Все способы крепления при помощи особого профиля можно увидеть на фото.

Угловой профиль

Данный тип профиля имеет много возможностей, как его стыковать. Укладывать полотна можно не только под прямым углом, но и под любым другим. Такие углы будут довольно прочными, эстетичными и почти герметичными. Такие сооружения делаются не только для теплиц, но и в других местах общественного назначения, где эстетика играет немаловажную роль.

Следует выбирать профиль не тот, который выполнен именно под поликарбонат, а тот, который подходит для определенной конструкции. Современное производство делает множество видов такой продукции разных размеров. Также не стоит забывать о выборе угла наклона.

Торцевой профиль

Торцевой профиль служит для того, чтобы закрывать пустые торцы поликарбонатного листа. Правильность его крепления заключается в том, что соединительный профиль стыкует рядом стоящие панели и обеспечивает надежное и прочное соединение, как показано на фото.

Существует также коньковый профиль, но для тепличных крыш с изогнутым верхом он не применяется.

Алюминиевый крепеж

В основном люди делаю крепежи из алюминиевых профилей, так как они имеют большое преимущество в надежности самого материала и абсолютной водо- и влагонепронецаемости. Укладывать пластик на такие профили легче благодаря тому, что здесь используются особые резиновые уплотнители, как показано на фото. Этот вид профиля производят под поликарбонат, имеющий различную ширину, от 6 до 25 мм и обязательной длиной в 6 м.

Совершенно безразлично, какой угол будет образовывать лист либо панель. Можно его монтировать даже вертикально, но необходимо следить, чтобы пустоты либо протоки, которые находятся внутри, находились в таком же положении. При производстве такой изогнутой крыши или навеса эти полости должны располагаться под изгибом. Все протоки направляются в сторону наклонов.

Автор:
Антон Ермолов
