Как три провода соединить – скрутка проводов, пайка проводов, сварка проводов, обжим проводов или соединение проводов с помощью клеммника

3 простых способа соединить провода

простые и надежные способы соединения проводовВ первую очередь вы должны понимать, что в разных условиях могут применяться различные типы соединений. И их выбор зависит от конкретно поставленной задачи.

Например, соединять провода малых сечений до 2,5мм2 в компактной распредкоробке, гораздо удобнее клеммниками или зажимами. А вот если речь идет о штробе или кабельном канале, то здесь уже на первое место выходят гильзы.

Рассмотрим три наиболее простых и одновременно надежных вида соединений.

колпачки СИЗНачнем с соединения типа СИЗ. Расшифровывается он как:

  • Соединительный

По виду напоминает простой колпачок. Бывает разных цветов.размеры сиз

Причем каждый цвет означает принадлежность к конкретным сечениям жил.

В этот колпачок вставляются жилы и скручиваются между собой.скрутка при помощи СИЗ

Как делать правильно, сначала скрутить жилы и после этого одеть колпачок или закручивать их непосредственно самим СИЗом, подробно рассматривается в статье “Колпачок СИЗ для скрутки проводов.”111-siz

В итоге, благодаря СИЗу у вас получается старая добрая скрутка, только сразу же защищенная и изолированная.

Вдобавок ко всему, с подпружиненным контактом, который не дает ей ослабнуть.пружина на СИЗ

Кроме того, этот процесс можно слегка автоматизировать, применив насадку под СИЗы для шуруповерта. Об этом также рассказывается в вышеприведенной статье.насадка для СИЗ на шуруповерт

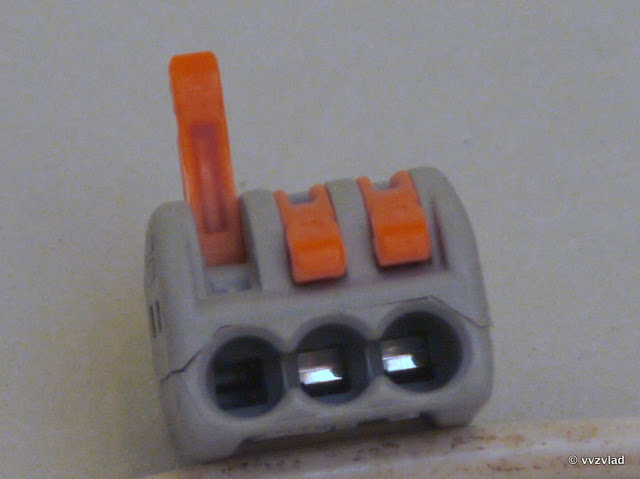

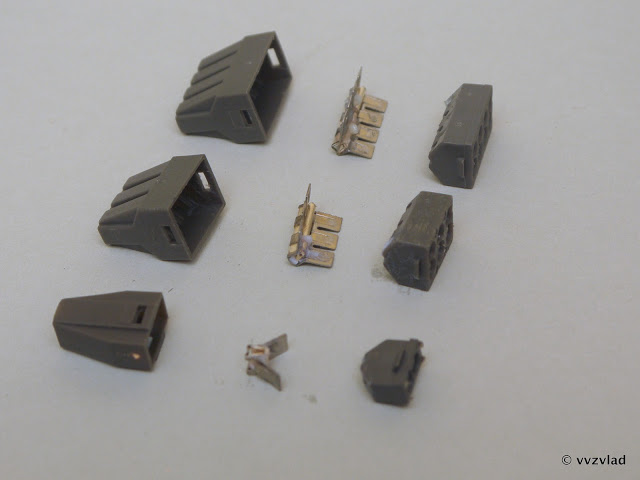

принцип зажима ваго в разрезе на контактахСледующий вид – это клеммники Wago. Они также бывают разных размеров, и под разное количество соединяемых проводов – два, три, пять, восемь.

Ими можно стыковать между собой как моножилы, так и многопроволочные провода.

Причем это можно реализовать как в разных типах Ваго, так и в одном единственном.соединение многопроволочного и одножильного провода в одном зажиме Wago

Для многопроволочных, у зажима должна быть защелка-флажок, которая в открытом состоянии без труда позволяет вставить провод и зажать его внутри после защелкивания.зажим ваго для многожильного провода

Эти клеммники в домашней проводке по заявлению производителя спокойно выдерживают нагрузку до 24А (свет, розетки).

Попадаются отдельные компактные экземпляры и на 32А-41А.зажим ваго на ток до 41А

Вот наиболее популярные типы зажимов Wago, их маркировка, характеристики и под какое сечение рассчитаны:

Серия 2273Серия 221-222Серия 243Серия 773Серия 224

Есть еще и промышленная серия под сечения кабелей до 95мм2. Клеммы у них действительно большие, но принцип работы практически такой же, что и у маленьких.зажим ваго под большие токи и большое сечение кабеля

Когда замеряешь нагрузку на таких зажимах, с величиной тока более 200А, и при этом видишь, что ничего не горит и не греется, у многих пропадают сомнения в продукции Wago.

Если у вас зажимы Ваго оригинальные, а не китайская подделка, и при этом линия защищена автоматическим выключателем с правильно подобранной уставкой, то такой вид соединения по праву можно назвать самым простым, современным и удобным в монтаже.

Нарушите какое-либо из вышеприведенных условий и результат будет вполне закономерным.оплавленные и обгоревшие зажимы wago

Поэтому не нужно ставить wago на 24А и при этом защищать такую проводку автоматом на 25А. Контакт в этом случае при перегрузке у вас выгорит.

Всегда правильно подбирайте именно клеммники ваго.

Автоматы, как правило, у вас уже стоят, и защищают они в первую очередь электропроводку, а не нагрузку и конечного потребителя.

зажим ЗВИТакже есть достаточно старый вид соединения, типа клеммных колодок. ЗВИ – зажим винтовой изолированный.

С виду это очень простое винтовое подключение проводов между собой. Опять же бывает под разные сечения и разнообразных форм.

Вот их технические характеристики (ток, сечение, размеры, крутящий момент винтов):размеры зажимов винтовых изолированных ЗВИ

технические характеристики ЗВИ токи напряжения

Однако ЗВИ имеет ряд существенных недостатков, из-за которых его нельзя назвать самым удачным и надежным соединением.

В основном таким способом можно соединить только два провода друг с другом. Если конечно специально не выбирать большие колодки и не пихать туда по несколько жил. Что делать не рекомендуется.подключение проводов через ЗВИ

Такое винтовое подключение хорошо подходит для моножил, а вот для многопроволочных гибких проводов – нет.

Для гибких проводов вам придется их прессовать наконечниками НШВИ и нести дополнительные затраты.ншви обжатый

В сети можно найти видеоролики, где в качестве эксперимента микроомметром замеряются переходные сопротивления на разных типах соединений.

Удивительно, но наименьшее значение получается у винтовых зажимов.

Но не следует забывать, что этот эксперимент относится к “свежим контактам”. А попробуйте сделать такие же замеры через год или два интенсивной эксплуатации. Результаты будут совершенно другими.

Соединение меди и алюминия

Зачастую попадается ситуация, когда необходимо соединить медный проводник с алюминиевым. Так как химические свойства меди и алюминия разные, то прямой контакт между ними, при доступе кислорода приводит к окислению. Нередко даже медные контакты на автоматических выключателях подвержены такому явлению.окисленные медные контакты на автомате

Образуется оксидная пленка, возрастает сопротивление, происходит нагрев. Здесь рекомендуется применять 3 варианта, чтобы этого избежать:

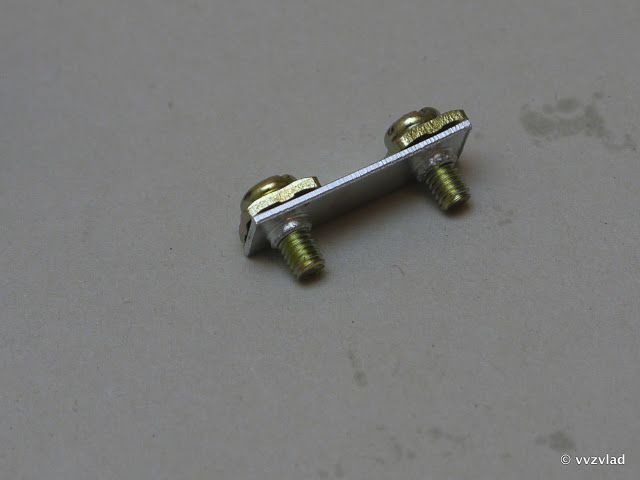

  • болт + гайка со стальными шайбамисоединение меди и алюминия через болт гайку и стальные шайбы

Они убирают прямой контакт между алюминием и медью. Связь происходит через сталь.

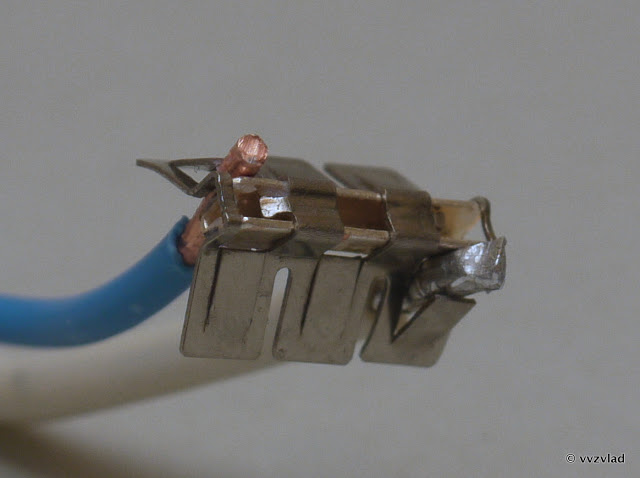

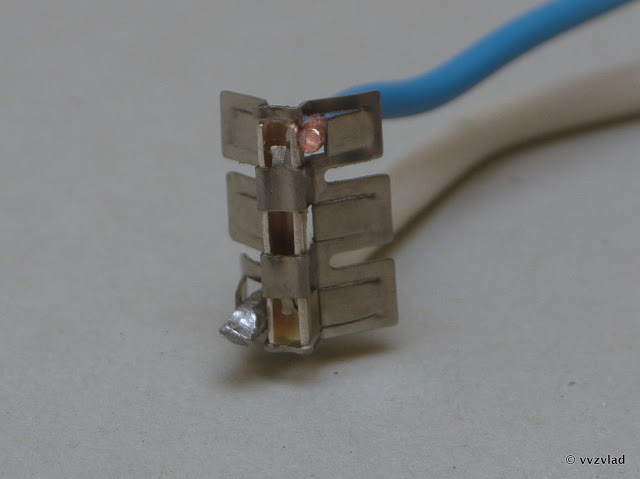

  • специальные клеммники Wago с пастойзажимы ваго с пастой для соединения медных и алюминиевых проводов

Контакты разведены между собой по отдельным ячейкам, плюс паста предотвращает доступ воздуха и не дает развиваться процессу окисления.

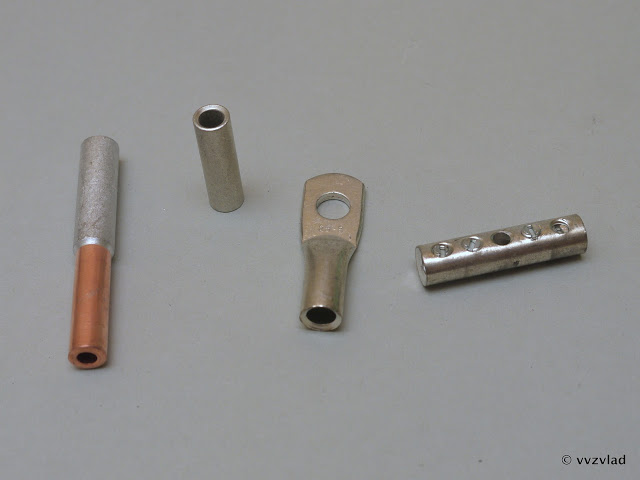

  • использование медно-алюминиевых переходных гильз ГМАпереходная соединительная гильза ГМА

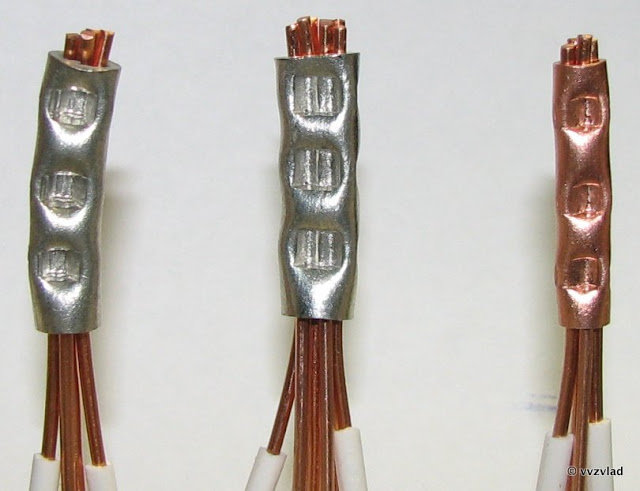

опресованный провод в гильзе в разрезеТретий простой способ соединения проводников это опрессовка гильзами.

Для стыковки медных проводов чаще всего применяют гильзы ГМЛ. Расшифровывается как:



гильзы ГМЛ медно-луженныетехнические характеристики гильз медно-луженных ГМЛ

Для соединения чисто алюминиевых – ГА (гильза алюминиевая):

гильза алюминиевая ГАтехнические характеристики алюминиевых гильз ГА

Для перехода с меди на алюминий специальные переходные ГАМ:

гильза ГАМтехнические характеристики медно-алюминиевых переходных гильз ГАМ

Что из себя представляет способ опрессовки? Все достаточно просто. Берете два проводника, зачищаете на необходимое расстояние.

После этого с каждой стороны гильзы проводники вставляются во внутрь, и все это дело обжимается пресс-клещами.порядок обжатия гильзы

При очевидной простоте, есть в этой процедуре несколько правил и нюансов, при не соблюдении которых можно легко испортить, казалось бы, надежный контакт. Читайте об этих ошибках и правилах как их избежать в статьях ”5 правил опрессовки” и ”Обжим изолированных наконечников, гильз и клемм”.

правила опрессовки

Для работы с проводниками больших сечений 35мм2-240мм2 используется гидравлический пресс.пресс пгрс-70

До сечений 35мм2 можно применять и механический с большим размахом ручек.пресс механический характеристики

Гильзу нужно обжимать от двух до четырех раз, в зависимости от сечения провода и длины трубки.количество опрессовок

Самое важное в этой работе – это правильно подобрать размер гильзы.

Например при соединении моножил, гильзу обычно берут на размер меньшего сечения.

А еще таким образом можно соединить в одной точке одновременно несколько проводников. При этом будет использована всего одна гильза.пресс гидравлический

Главное полностью заполнить ее внутренне пространство. Если вы обжимаете одновременно три проводника, и у вас внутри остались еще пустоты, то нужно это свободное пространство ”забить” дополнительными кусочками того же провода, либо проводниками меньшего сечения.

Только после этого можно прессовать.

После обжатия такое соединение требуется заизолировать. Удобнее всего это сделать термоусаживаемой трубкой ТУТ. прозрачная термоусадка

Есть трубки с клеевой основой. При нагреве такой клей вытекает наружу и обеспечивает герметичность соединения.

Изолирование при помощи термотрубки также довольно простой процесс. При отсутствии газовой горелки или фена, для малых сечений достаточно даже зажигалки.111-13

Опрессовка гильзованием является одним из самых универсальных и надежных соединений, особенно при необходимости наращивания кабеля, в том числе вводного.

Изоляция при этом получается практически равноценной основной, при использовании еще и внешней трубки ТУТ в качестве кожуха.

Безусловно ни СИЗы, ни Wago, вы для этих целей использовать не будете, а вот гильзы ГМЛ – самое оно! При этом все выходит компактно и легко уменьшается хоть в штробе, хоть в кабельном канале.

Сварка и пайка

сварка проводовПомимо всех вышеприведенных способов соединения есть еще два вида, которые опытные электрики по праву считают самыми надежными.

  • электрическая сваркаточка от сварки на проводах
  • пайка проводовдва провода спаянные между собой

Однако такой вид стыковки никак нельзя отнести к простым. Он требует наличия специального оборудования, которого даже у 90% электриков зачастую нет в наличии.сварочный аппарат для сварки проводов

Да и не всегда даже с его помощью можно соединить алюминиевый моножильный провод с гибким медным многопроволочным. Кроме того, вы навсегда оказываетесь привязаны к розетке или удлинителю.

А если поблизости вообще нет ни напряжения, ни генератора?насадка на шуруповерт для автоматической скрутки проводов и их зачистки Подробнее

При этом элементарные пресс-клещи наоборот, у 90% эл.монтажников как раз таки присутствуют. Не обязательно для этого приобретать самые дорогие и навороченные.аккумуляторные пресс клещи для проводов

Например, аккумуляторные. Удобно конечно, ходи и только кнопочку нажимай.

Со своей задачей опрессовки хорошо справляются и китайские собратья. Причем весь процесс по времени занимает не более 1 минуты.

Статьи по теме

Как правильно соединять электрические провода между собой

При последовательном соединении проводов разного диаметра, максимальный ток нагрузки будет определяться сечением провода с меньшим диаметром. Например, выполнено соединение проводов из меди диаметром 1,6 мм и 2 мм. В этом случае максимальный ток нагрузки на электропроводку, который определяется по таблице, составит 10 А, а не 16 А, как для провода диаметром 2 мм.

Соединение электрических проводов скруткой

До недавних пор скрутка являлась самым распространенным способом соединения проводов при выполнении электропроводки, благодаря доступности, из инструмента достаточно было иметь нож и плоскогубцы. Но, согласно статистике, скрутка является ненадежным способом соединения проводников.

Согласно правилам устройства электроустановок (ПУЭ) соединение вида скрутка при монтаже электропроводки запрещено. Но, несмотря на отмеченные недостатки, в настоящее время способ скрутки широко применяется. Соединение скруткой проводников низкоточных цепей при соблюдении некоторых правил вполне оправдано.

Соединение проводов скруткой

На фотографии слева показано как, недопустимо выполнять скрутку. Если один проводник обвить вокруг другого, то механическая прочность такого соединения будет недостаточной. При скрутке проводов необходимо выполнить не менее трех витков проводов друг вокруг друга. На среднем фото скрутка выполнена правильно, но скручены медный проводник с алюминиевым, что не допустимо, так как при контакте меди с алюминием возникает ЭДС более 0,6 мВ.

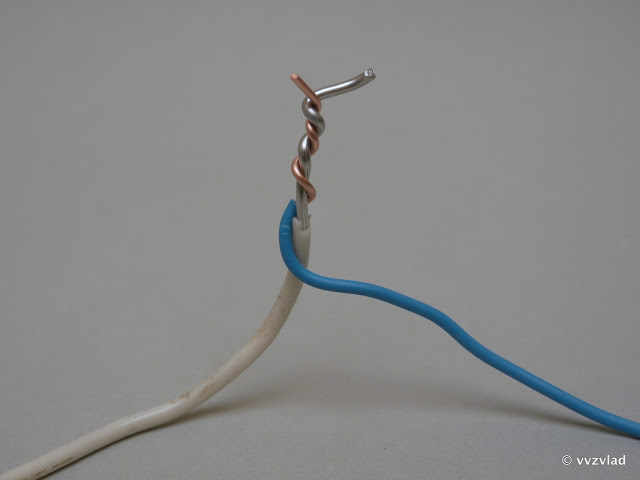

На фото справа скрутка медного и алюминиевого проводов выполнена правильно, так как медный провод перед скруткой залужен припоем. Соединять скруткой вместе можно сразу несколько проводов, в распределительной коробке, бывает, скручивают до 6 проводников, провода разного диаметра и из разного металла, многожильный провод с одножильным проводом. Только многожильный провод необходимо сделать одножильным, предварительно пропаяв припоем.

Соединение электрических проводов пайкой

Соединение медных проводов при качественной пайке является самым надежным и практически не уступает цельному проводу. Все вышеприведенные примеры скруток проводов, кроме алюминиевых и мишуры, при залуживании проводников перед скруткой и последующей их пайке припоем будут надежными наравне с цельными проводами. Единственный недостаток это дополнительная трудоемкость работы, но она того стоит.

Если нужно соединить пару проводов и проводники от скрутки должны быть направлены в разные стороны, то применяют несколько другой вид скрутки.

Срастив две пары двойных проводов описанным ниже способом, удается получить компактное и красивее соединение скруткой как одножильных, так и многожильных пар проводников. Этот способ скрутки может быть с успехом применен, например, при сращивании перебитых проводов в стене, наращивания провода при переносе розетки или выключателя с одного места стены на другое, при ремонте или наращивании длины кабеля переноски.

Для получения надежного и красивого соединения необходимо подогнать длины концов проводников со сдвигом на 2-3 см.

Скрутка проводов

С концов проводов снять изоляцию.

Скрутка проводов

Выполнить по парную скрутку проводников. При данном виде скрутки достаточно для одножильного провода двух витков, для многожильного – пяти.

Скрутка проводов

Если планируется прятать скрутку под штукатурку или в другом недоступном месте, то скрутки нужно обязательно пропаять. После пайки нужно пройтись по припою наждачной бумагой, чтобы удалить возможные острые сосульки припоя, которые могут проколоть изоляцию и торчать из нее. Можно обойтись и без пайки в случае доступности к соединению и не больших протекающих по проводникам токах, но долговечность соединения без пайки будет на много ниже.

Скрутка проводов

Благодаря сдвигу мест скрутки, изолировать каждое из соединений отдельно нет необходимости. Прикрепляем с обеих сторон вдоль проводников по полоске изолирующей ленты. В заключение нужно навить еще три слоя изолирующей ленты. По требованиям Правил электробезопасности должно быть не менее трех слоев.

Скрутка проводов

Провода, срощенные и пропаянные описанным выше способом, можно смело укладывать в стену и сверху штукатурить. Перед укладкой желательно защитить соединение хлорвиниловой трубкой, одетой заблаговременно на одну из пар проводов. Я так делал неоднократно, и надежность подтвердилась временем.

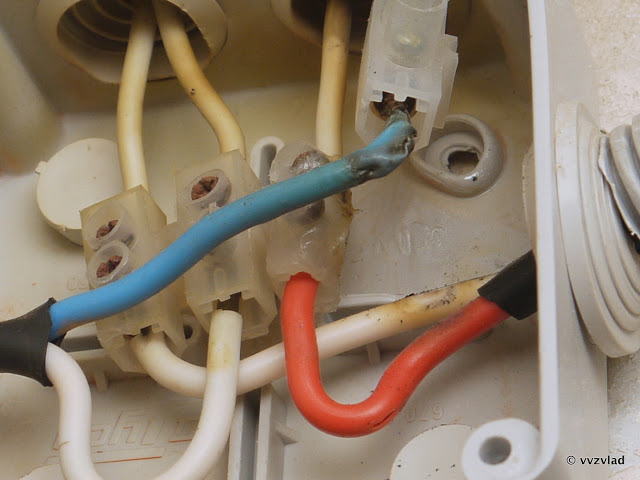

Соединение проводов в распределительных коробках

Когда я въехал в квартиру 1958 года постройки и стал делать ремонт, то сразу столкнулся с миганием лампочек освещения в такт ударам молотка по стенам. Возникла первоочередная задача ремонта, проведение ревизии распределительных коробок. Вскрытие их показало наличие плохого контакта в скрутках медных проводов. Для восстановления контакта нужно было разъединить скрутки, зачистить концы проводов наждачной бумагой и скрутить заново.

При попытке разъединения столкнулся, казалось бы, непреодолимым препятствием. Концы проводов обламывались даже без приложения усилий. Со временем медь потеряла эластичность и стала хрупкой. При зачистке провода изоляцию, очевидно, подрезали лезвием ножа по кругу и сделали насечки. В этих местах провод и обламывался. Медь от колебаний температуры закалилась.

Вернуть меди эластичность, в отличие от черных металлов, можно нагрев ее до красна и быстро охладив. Но для данного случая такой прием неприемлем. Остались концы проводов длиной не более 4 см. Выбора для соединения не оставалось. Только паять.

Оголил провода паяльником, расплавив изоляцию, залудил их припоем, связал группами луженной медной проволокой и залил припоем с помощью 60 ваттного паяльника. Сразу возникает вопрос, а как пропаять провода в распределительной коробке, если электропроводка обесточена? Ответ простой, с помощью паяльника, запитанного от аккумулятора.

Групповая пайка

Так обновил соединения во всех соединительных коробках, потратив не более 1 часа на каждую. В надежности сделанных соединений я уверен полностью, и это подтвердили 18 прошедших с той поры лет. Вот фото одной из моих коробок.

Скрутка проводов

При выравнивании стен Ротбандом в прихожей и установке натяжного потолка распределительные коробки стали помехой. Пришлось все их вскрыть, и подтвердилась надежность паяного соединения, они были в идеальном состоянии. Поэтому я смело спрятал все коробки в стену.

Практикуемые в настоящее время соединения клеммными колодками и с помощью клеммой колодки с плоско пружинным зажимом Wago на много снижают затраты времени на монтажные работы, но сильно уступают в надежности соединениям пайкой. А в случае отсутствия в колодке подпружинивающих контактов и вовсе делают соединения в высоко токовых цепях ненадежными.

Механическое соединение проводов

Резьбовое соединение проводов

Пайка является самым надежным видом соединения проводов и контактов. Но имеет недостатки – неразъемность полученных соединений и большая трудоемкость работы. Поэтому самым распространенным видом соединения проводов с электрическими контактами приборов является резьбовым, винтами или гайками. Для надежности такого вида соединений требуется их правильно выполнить.

Линейное расширение от изменения температуры у металлов разное. Особенно сильно меняет линейные размеры алюминий, далее по нисходящей, латунь, медь, железо. Поэтому со временем между контактом соединенных металлов образуется зазор, увеличивающий сопротивление контакта. В результате для обеспечения надежности соединений необходимо периодически подкручивать винты.

Для того, чтобы забыть об обслуживании под винты устанавливаются дополнительные шайбы с разрезом, которые называются разрезными или Гровером. Гровер выбирает возникающие зазоры и тем самым обеспечивает высокую надежность контакта.

Гроверы

Зачастую электрики ленятся, и конец провода не свивают в кольцо. В таком варианте площадь соприкосновения провода с контактной площадкой электроприбора будет в насколько раз меньше, что снижает надежность контакта.

Если сформированное кольцо провода немного расплющить молотком на наковальне, то площадь контакта увеличится в несколько раз. Особенно это актуально при формировании кольца многожильного провода, пропаянного припоем. Вместо молотка можно плоскостность придать надфилем, сточив немного кольцо в местах соприкосновения к контактам.

Электрическая розетка

Вот так должно быть выполнено идеальное резьбовое соединение проводов с контактными площадками электроприборов.

Иногда требуется соединить проводники из меди и алюминия между собой, или диаметром более 3 мм. В таком случае самым доступным является резьбовое соединение.

Резьбовое соединение проводов

С проводов снимается изоляция на длину, равную четырем диаметрам винта. Если жилы покрыты окислом, то он удаляется с помощью наждачной бумаги и формир

Как соединить провода | Виды соединителей для проводов

Как соединить провода? Пайка или сварка? Долго и неудобно. Надо искать паяльник или сварочный аппарат. Но скажу по секрету, что самое лучшее соединение  – это сварка, потом идет пайка. Скрутка проводов? Дело хорошее, но не эстетично. Да и по новым правилам запрещено ее применять, разве что втихаря на даче. В настоящее время изобретены специальные соединители для проводов, которые очень облегчают жизнь электрикам и электромонтажникам. О них мы как раз и поговорим в этой статье.

Как правильно и быстро соединить провода

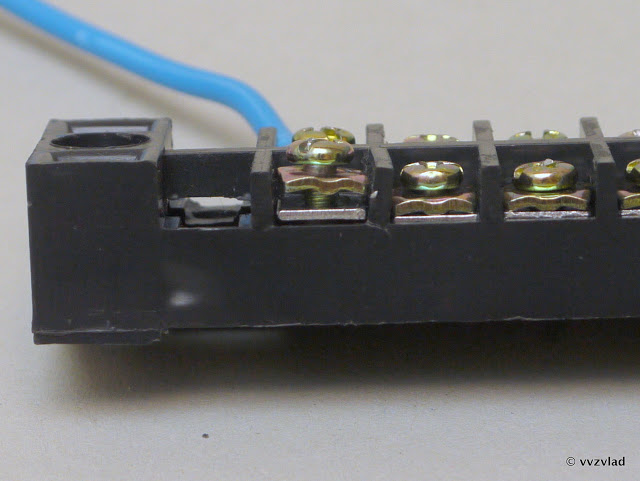

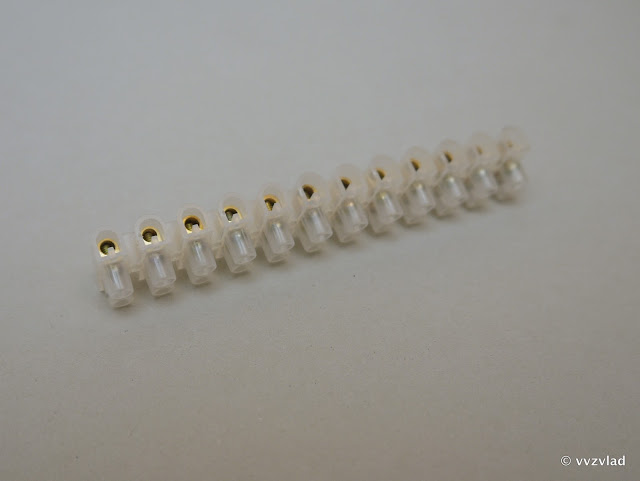

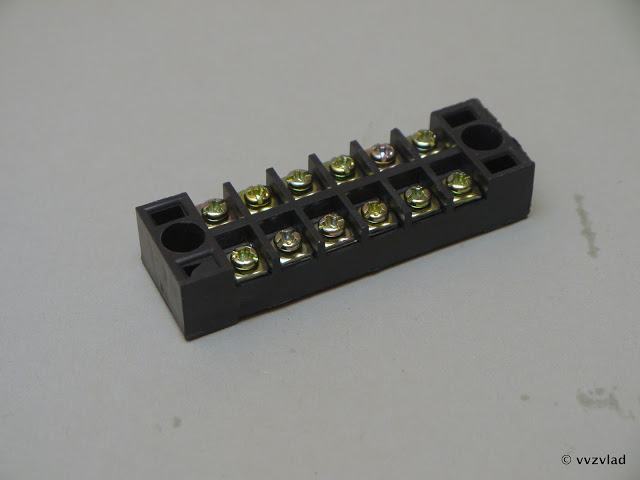

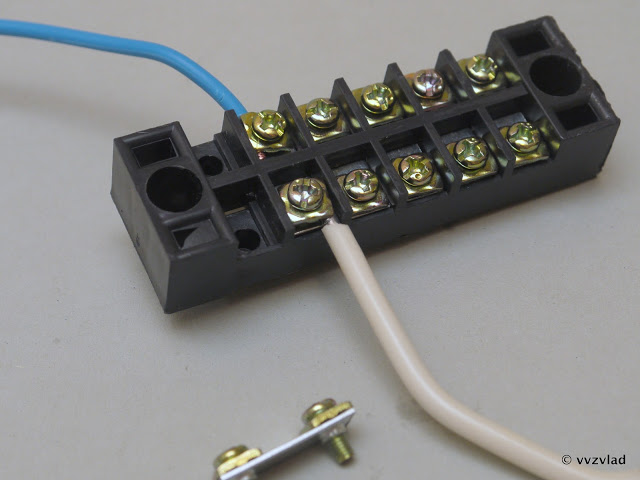

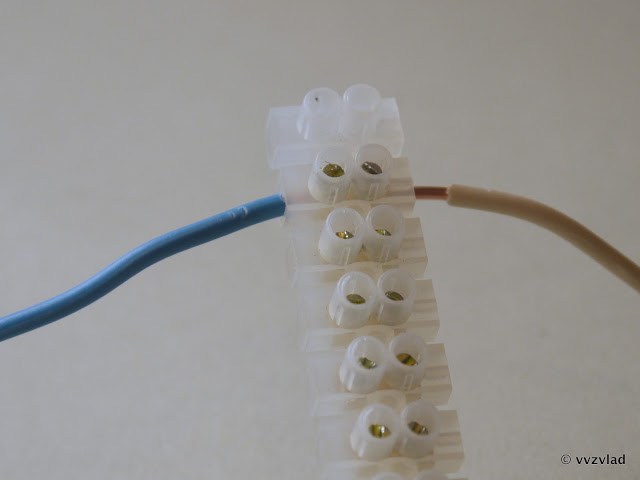

Соединительный винтовой клеммник

винтовой клеммник

Применяется очень широко на производстве, а также в домашнем хозяйстве для соединения двух проводов между собой. Продается в виде кассеты по 10 штук и более. Сколько требуется, мы отрезаем и используем по надобности. Применяется в основном для соединения медных проводов. Для алюминиевых нежелательно. Алюминиевые провода обладают свойством текучести. Это значит, что через какое-то время зажатый алюминиевый провод будет “растекаться” из под зажимного болта и соединение ослабнет.

Преимуществом соединительных клеммников является то, что они очень дешево стоят и позволяют за считанные секунды соединить без проблем два провода между собой. Главное, найти подходящую плоскую отвертку.

Колпачки СИЗ

колпачки СИЗ

СИЗ – это соединительный изолирующий зажим. Применяется для соединения однопроволочных жил проводов с последующим их завинчиванием по часовой стрелке. Колпачки СИЗ очень удобны, но все-таки не очень надежны. Поэтому, если у вас имеется ответственная часть электропроводки, то лучше отдать предпочтение более крутым конкурентам колпачков СИЗ.

Как вы могли заметить, внутри колпачка стоит спираль, которая при завинчивании колпачка сжимает соединяемые провода.

На практике все это происходит примерно так: зачищаем два провода, а потом завинчиваем на них колпачок СИЗ

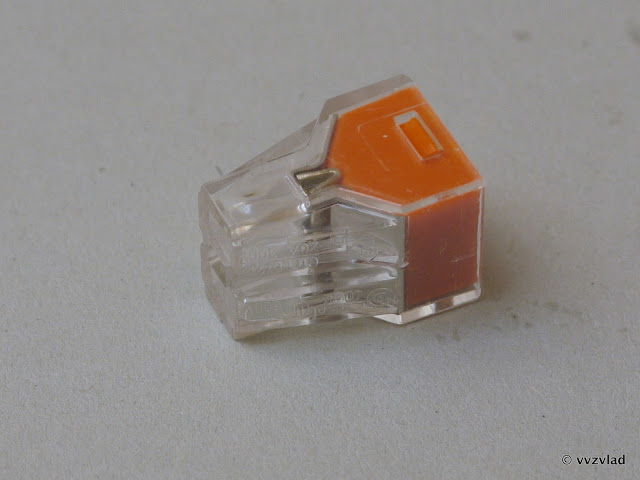

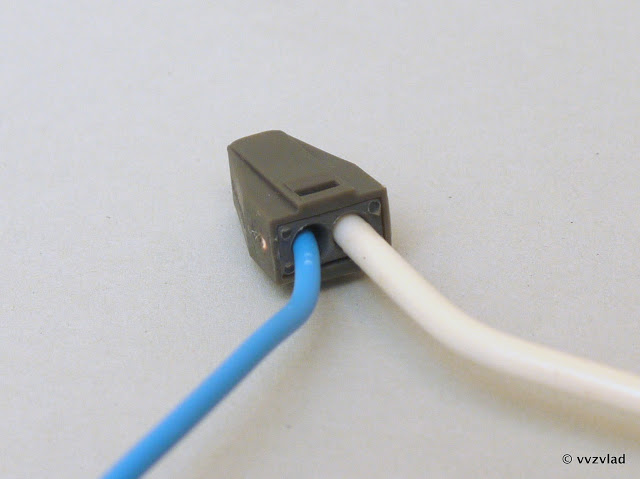

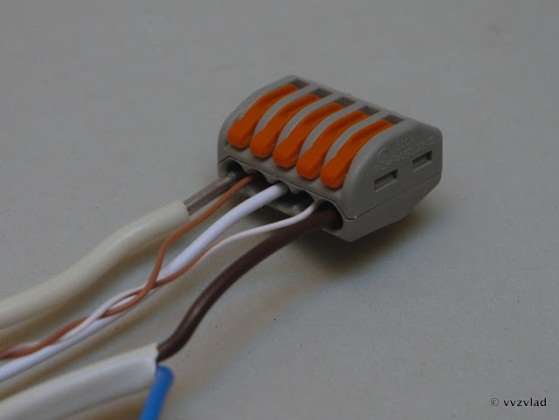

Клеммники ВАГО (WAGO)

Клеммники Ваго в настоящее время являются самыми топовыми соединителями для проводов. Хотя и у них есть свои минусы – это дороговизна и слабый коммутируемый ток. Ниже на фото показан принцип работы клеммников Ваго.

Как соединить провода

Как соединить провода

Как соединить провода

Заключение

В настоящее время синюю изоленту уже можно отложить в долгий ящик. Если раньше с помощью нее построили Советский Союз, то сейчас в ней уже нет надобности. Гораздо проще все-таки сходить в ближайший магазин и купить соединители для проводов. Это не сильно ударит по вашему карману.  В результате ваш электромонтаж будет намного крепче и безопаснее.

Также не забывайте и про  силу тока,  на которую рассчитаны данные соединители. Не стоит, например, использовать клеммники ВАГО  на различные электрокотлы и мощные потребители энергии. В этом случае они могут не выдержать большой нагрузки, что приведет еще к более худшим последствиям.

инструкция по монтажу и схема

Содержание статьи:

Ни одна действующая система электропитания не обходится без силовых розеток, при отсутствии которых невозможно нормальное функционирование бытовой техники. Из-за постоянного увеличения числа подключаемых к ним приборов заметно возрастает токовая нагрузка на линии питания. Это не может не сказаться на архитектуре построения бытовых электрических сетей, общее число розеток в которых приходится увеличивать. У пользователей часто возникает потребность от одного провода подключить 3 розетки, не нарушая распределения токов в питающей линии.

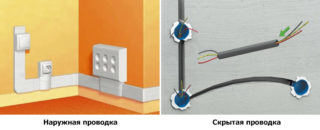

Виды электропроводок

Параллельное подключение трех розеток к одному проводу

Прежде чем разобраться с тем, как соединяются три розетки от одного провода, желательно ознакомиться с существующими видами прокладки электрических цепей. В соответствии с правилами их обустройства, прописанными в ПУЭ, современные электропроводки имеют два исполнения: закрытое и открытое. В первом случае жгут с проводами, по которому подается напряжение, прокладывается скрыто. Для него в стенах и потолке проделываются специальные выемки (штробы), в которые укладывается кабель. Преимущества скрытой прокладки:

  • Надежная защита от механических повреждений.
  • Безопасность эксплуатации электропроводки.
  • Отсутствие наружных проводов, ухудшающих эстетичность комнат и других помещений.

Недостаток состоит в сложности доступа к кабелю при необходимости его восстановления или полной замены, ремонт потребует больших трудовых затрат.

При открытом способе прокладка ведется по поверхности стен и потолка. Жгуты в этом случае размещаются в специальных коробах (кабельных каналах) или в гофре. С их помощью удается скрыть проводящие жилы, которые остаются, тем не менее, доступными для контроля и ремонта.

Преимущества этого способа прокладки:

  • Простота обслуживания и восстановления.
  • Доступность при необходимости подключения промежуточной розетки.
  • Возможность обустройства электропроводки в стиле «ретро».

Недостаток этого приема – потребность в отведении специальных участков стен под прокладку кабельных каналов или гофры, не заставляя эти зоны мебелью. Для устранения этого неудобства жгуты прокладывают в специальных нишах, имеющихся в пластиковых плинтусах.

При выборе подходящего способа укладки жгута или кабеля исходят из конкретных условий и требований к подключению отдельных элементов электросети.

Способы подключения

Способы подключения розеток

Перед тем как подключить много силовых розеток подряд важно разобраться с существующими способами их подсоединения. В зависимости от порядка коммутации отдельных проводников различают следующие варианты:

  • Параллельное подключение, при котором розетки нужно соединять «звездой».
  • Последовательное соединение, по-другому называемое «шлейфом».
  • Комбинированное включение, использующее шлейф и «звезду».
  • Соединение «в кольцо».

Каждый из перечисленных способов выбирается в зависимости от архитектуры помещения и соображений экономии на установочных изделиях. Параллельное соединение «звездой» удобно при разводке питающей сети из единого центра (распределительного щита, например).

Последовательный способ (или шлейф) применяется, когда на данной линии включается целый ряд устанавливаемых одна за другой розеток. Отдельные контакты (фаза и ноль) между собой подсоединяются в параллель, последовательным способ называют лишь из-за порядка расположения розеточных узлов.

При комбинированном включении на отдельных участках изделия устанавливаются в ряд, после чего от одного из них обустраивается «звезда».

Соединение «в кольцо» представляет собой последовательное расположение розеток, конец которого замыкается на его начало. Этот способ включения позволяет подсоединять розетки на больших по площади объектах: на выставках, в цехах и торговых залах.

Порядок монтажа

Гипсокартон – хрупкий материал, работать с ним нужно осторожно

Прежде чем приступать к самостоятельной установке розеток, потребуется ознакомиться с инструкцией по их монтажу. Проще всего рассмотреть пример, когда они устанавливаются в гипсокартонной стене. Порядок работ в этом случае выглядит так:

  1. Берется электродрель с насадкой типа «коронка», посредством которой в выбранном месте подготавливается отверстие под розетку. Его диаметр должен совпадать с размером пластикового корпуса (стакана), используемого в качестве крепежного основания и фиксируемого непосредственно на месте установки.
  2. В стакан помещается монтируемая розетка и крепится в нем с помощью длинных распорных винтов.
  3. К контактам необходимо присоединить выведенные наружу фазный и нулевой проводники, а затем закрыть изделие декоративной крышкой.

При наличии в электропроводке третьей жилы в изоляции желто-зеленой расцветки ее оголенный конец подсоединяется к имеющейся на розетке клемме заземления.

На завершающем этапе работ следует подать питание в линию и проверить розетку на работоспособность – подключить к ней любую бытовую технику.

Чтобы правильно подключить сразу несколько розеток подряд (шлейфом), специалисты советуют обратить внимание на следующие моменты:

  • Провод с фазной клеммы одного розеточного узла протягивается до того же контакта следующего изделия и так далее. К такому шлейфу можно добавить весь комплект розеток, устанавливаемых в данном помещении.
  • Точно так же поступают с нулевым проводником, прокладываемым от соответствующего контакта ко второму и последующим изделиям, закрепленным на стене.
  • При наличии заземляющей жилы с ней проделываются те же операции.

К преимуществам этого метода присоединения следует отнести простоту реализации и экономное использование расходного материала (проводов). К недостаткам – ненадежность системы, в которой обрыв одного из проводников приведет к обесточиванию всех подключенных к этому шлейфу последующих розеток. В этом смысле соединение звездой выглядит намного предпочтительнее.

Установка изделия с выключателем

Интересным с точки зрения порядка подсоединения розеток является вариант исполнения с выключателем, размещенным в том же корпусе. В этом случае операция по подключению несколько усложняется, что объясняется особой схемой коммутации розетки. При подсоединении к шлейфу фазный провод делается проходным, он не должен подсоединяться к ответному контакту выключателя. В случае отключения данной розетки вся линейка следующих за ней изделий не будет обесточиваться.

К преимуществам совмещенных конструкций относят:

  • Допустимость исключения электрического узла из общего шлейфа без ущерба для всех остальных его элементов.
  • Удобство обслуживания и ремонта, не касающееся других розеточных изделий.
  • Эстетичность и простота монтажа.

Единственным недостатком таких приборов с точки зрения потребителя считается высокая стоимость. Специалистами отмечается неудобство совмещенных с выключателями розеток, заключающееся в необходимости замены всего изделия целиком при выходе из строя одного элемента.

Как соединить провода не скручивая их между собой?

На сегодняшний день изобрели кучу самых разнообразных способов для соединения проводов. Но, почему-то, способ «откусить, скрутить и перемотать изолентой» не уступает свои позиции.

Но бывает еще и такое, что в корне не правильно.

Причина в том, что скручивать в спиральку два провода из разного материала, например, меди и алюминия, категорически не правильно. Дело в том, что при окислении алюминиевого провода происходит выделение гальванического пара, который со временем разорвет соединение. И чем больший ток проходит через это соединение, тем раньше оно разрушится. А, если нагрузка на провода непостоянная, то постоянное нагревание-охлаждение лишь ухудшит состояние проводки.
Такое соединение проводов может быть опасным. Так, как искры в соединении могут привести к пожару.

К счастью, есть верный выход из ситуации.

Например, вот такая штуковина, которая называется полиэтиленовый клеммник:

Приобрести эдакую незамысловатую штуковину можно в любом строительном магазине. А если вытянуть из нее латунную гильзу, можно наглядно увидеть как соединяются проводки:

В нее нужно засунуть концы проводов и закрутить винтики:

В сложенном виде, то есть в нормальном, она выглядит вот так:

И, кстати, каждый изоляционный сегмент можно отсоединить друг от друга. Итак, а первый взгляд все идеально и просто, но нет уж. И тут нашлись недостатки.

- если зажать алюминиевый провод, то нужно следить, чтобы не получилось вот так:

Это наглядный пример того, что алюминий зажимать нельзя, а если уж такое случилось, то раз в год клеммы нужно менять. Иначе контакт будет греться и это приведет к возгоранию.

- Нельзя зажимать в гильзе многожильные провода. Может не повезти и случится то, о чем вам уже известно.

- Важно выбрать правильный размер гильзы под диаметр провода, иначе он может выпасть или поломаться, если пережат.

- Покупая клеммник, не ведитесь на надписи на нем. Они врут. Лучше поделить ток на 2 или 3 гильзы.

И как говорит практика, такие клеммы лучше не покупать вообще. А если и использовать, то лишь для подключения чего-нибудь маленького, лампочки, например.

То же касается и безымянных китайских штуковин. Лучше перебдеть, чем недобдеть. Следовательно покупайте клеммы нормальных проверенных производителей, таких как: Тридоник, АББ, Легранд, Верит

Terminal Blocks серии TB

Сделано из твердого черного пластика, имеют крышку. Эту уже куда лучше предыдущего.

Внутри состоит из двух винтиков и пластины:

Тут нужно обкрутить вокруг винтика и прижать пластиной:

Хорошая штуковина, ведь тут провода зажимает уже пластинка железная, а не сам винтик, что является, несомненно, большим плюсом.


.
Поверхность такая, что увеличивает не на много поверхность зажима, а это значит, что можно зажимать как многожильные провода, так и одножильные. Но, все же алюминиевые следует время от времени проверять. Чем плохи такие клеммы, так это тем, что они не делятся. А меньше, чем 6 штук вряд ли найдутся.

Самозажимные клеммы(WAGO, REXANT серии 773)

Выглядят они вот так:

Крайне удобные клемы. Что нужно, так просто зачистить провод и засунуть до упора:

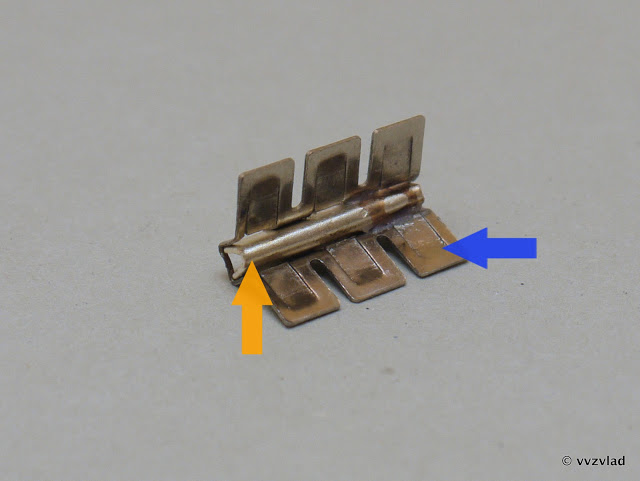

Внутри у той клеммы вот такая штука, где синей стрелкой обозначена прижимная пластинка, а оранжевой маленькая шинка из луженой меди:

Вот что происходит, когда в нее засовывают провод:

То есть провод прижимается плотно пластинкой к шинке и держит его так постоянно, не дает выпасть.


В эту клемму можно, не боясь, запихивать даже алюминиевый провод.

Вот точно такие же, но прозрачные клеммы:

Плюс их в том, что через просвещающиеся стенки видно на сколько глубоко засунут проводок. Такая клемма подходит для 4 КВт. Однако, есть одно большое НО. Это значит что такими способностями обладают только оригинальные клеммы WAGO. Для остальных же максимальный ток ограничен более низким показателем.

Клеммы WAGO серии 222

Такие клеммы будет незаменимы, если есть провода разного диаметра и из разных материалов.

У этих клемм есть рычажки:

Когда рычажок поднят - то нужно вставить провода и зафиксировать, опустив рычажок:

Можно заменить провод, подняв рычажок и вытянув его. Толковая штука, проводит ток до 32А.

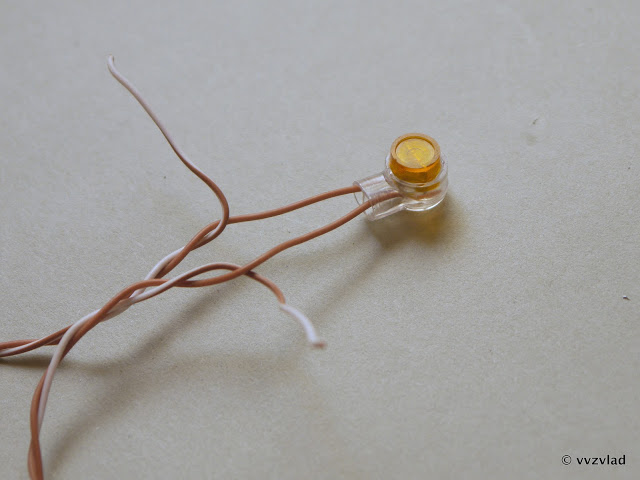

ScotchLok, электрический соединитель с врезным контактом.

Эти соединители подходят для слабых электрических приборов.

Использовать эту конструкцию можно засовывая в нее одновременно не один провод:

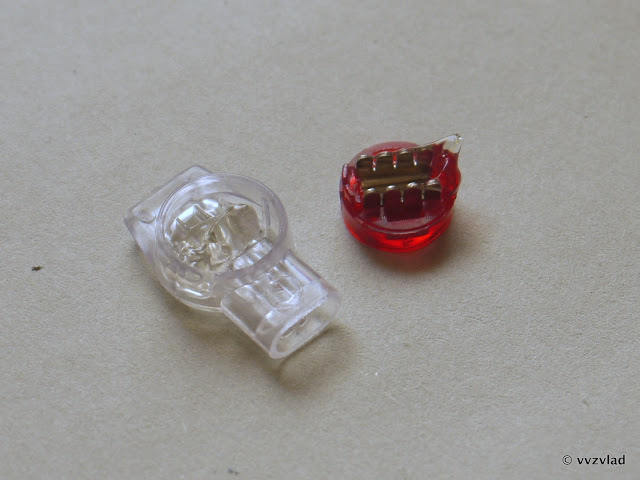

Разобрав электрический соединитель, можно увидеть пластину с зажимающей поверхностью, а также — гидрофобный гель, защищающий от коррозии:

А может быть и 2 пластины:

Так выглядит провод после заделки:

Для больших токов

Для таких случаев существуют вариации гильз:

Та гильза, которая вверху, соединяет алюминиевый и медный провод, а та, что ниже подходит для всех видов проводов:

В гильзу вставялется один или больше проводов и обжимается это все дело специальными клещами.
Вот эти гильзы побывали в зубах клещей:

Успехов вам и соблюдайте технику безопасности при работе с электричеством!

Автор: vvzvlad

Как правильно соединять провода? | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Сегодня я расскажу Вам о том, как правильно соединять провода.

Дело в том, что 70% ошибок при монтаже электропроводки возникает именно в этой области. Ведь все Вы, наверное, слышали такое утверждение, что «Электрика – это наука о контактах». Один из моих читателей к этому утверждению еще добавил, что «Когда надо — его нет. Когда не надо — он есть».

Чаще всего, проблемы с электричеством возникают по причине плохого контакта (или его отсутствия) в соединительных коробках или электроточках (розетки, светильники, выключатели), а также из-за перегрузки линий электропроводки. Последняя причина — является следствием мощных современных электрических приборов (чайник, микроволновая печь, варочная поверхность, холодильник, стиральная машина и т.п.).

Ответим на этот распространенный вопрос. Как правильно соединять провода, чтобы был хороший и качественный контакт. В данное время чаще всего встречаются следующие соединения проводов:

  • скрутка
  • опрессовка
  • сварка
  • пайка
  • винтовые соединения
  • болтовые соединения
  • самозажимные соединения (WAGO)

А теперь рассмотрим каждый вид соединения.

Скрутка

Скрутка — это самый простой и распространенный вид соединения проводов. Из головы ничего брать не будем, а обратимся к нормативному документу — ПУЭ — 7 издания. В пункте 2.1.21 Главы 2 четко сказано, что:

ПУЭ, п.2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т.п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

Таким образом, согласно ПУЭ — СКРУТКИ ЗАПРЕЩЕНЫ!!!

Этому есть логическое объяснение. Со временем эксплуатации по причине изменения температуры и линейного расширения в скрутке появляется зазор между соединяемыми проводами. Соответственно, увеличивается переходное сопротивление контакта, он начинает греться, окисляться и в итоге может, либо вообще пропасть, либо привести к плачевным последствиям, вплоть до пожара.

Рекомендую почитать об этом более подробнее в моей статье про случай плохого (ослабленного) контакта в розетке и его последствия, который произошел на одном из пультов управления.



Опрессовка

Опрессовка — это соединения жил проводов и кабелей методом обжатия соединительной гильзы с помощью специального инструмента (пресс-клещи). Данный способ соединения является одним из самых надежных и качественных, отвечающий требованиям нормативных документов.

Как сделать правильно опрессовку? Для этого нам нужно:

  • соединительная гильза (полая медная или алюминиевая трубка, в зависимости от соединяемого материала проводов)
  • корректно подобрать гильзу по внутреннему диаметру (для этого есть специальные каталоги и инструкции, или можно проконсультироваться в магазине)
  • специальный инструмент — пресс-клещи (пользоваться другим инструментом, например пассатижами, запрещено)

Этапы работы:

  • снимаем изоляцию с провода по длине гильзы (используя специальный инструмент для снятия изоляции типа Knipex или монтажный нож)
  • помещаем провода внутрь гильзы (предварительно можно сделать скрутку)
  • обжимаем специальными пресс-клещами
  • изолируем соединение

Более подробно почитать об опрессовке Вы можете в статье: как пользоваться гильзой под опрессовку и термоусаживаемой трубкой.

Для соединительных изолированных гильз (ГСИ) я применяю пресс-клещи EGI-60.

Для более крупных сечений у меня имеется вот такой гидравлический пресс. Напишу о нем как-нибудь  подробную статью — подписывайтесь на рассылку.

Сварка

Сварка — это соединения жил проводов и кабелей методом контактного разогрева их концов электродом (угольный) до образования контактной точки (шарик). Данный способ соединения является одним из самых надежных и качественных, отвечающий требованиям нормативных документов, но требует определенных навыков работы со сварочным оборудованием.

Как сделать правильно сварку проводов? Для этого нам нужно:

  • сварочный трансформатор (мощность не менее 1 кВт, выходное напряжение до 24 В)
  • угольный электрод
  • специальный флюс (для защиты расплава от кислорода)
  • очки для сварки
  • кожаные перчатки для сварки

Этапы работы:

  • снимаем изоляцию с провода на 40-50 (мм)
  • наждачной бумагой защищаем жилу провода до блеска
  • делаем скрутку
  • в углубление электрода насыпаем флюс и опускаем нашу скрутку, крепко прижимая ее к электроду
  • включаем сварочный трансформатор в сеть
  • концы жил нашей скрутки сплавятся в «шарик» (контактная точка)
  • после затвердевания спая отводим электрод
  • полученный «шарик» очищаем от флюса металлической щеткой
  • покрываем лаком соединение
  • изолируем соединение

Получается примерно вот так.

Как видите, получается практически цельный провод, т.е. наименьшее переходное сопротивление контакта.

Ради эксперимента, можно попробовать измерить сопротивление контакта у разных способов соединения проводов и убедиться в сказанном.

Пайка

Пайка — это соединения жил проводов и кабелей расплавленным припоем. Данный способ соединения отвечает требованиям нормативных документов, но требует определенных навыков работы. Пайка гарантирует долговечный контакт с хорошей проводимостью. Но ее применение ограничивается по причине механического или термического воздействия.

Читайте статью о том, почему соединения проводов с помощью пайки необходимо избегать.

Как сделать правильно пайку проводов? Для этого нам нужно:

  • оловянно-свинцовый припой (ПОС)
  • флюс — канифоль
  • кисточка для нанесения флюса на жилу
  • наждачная бумага
  • паяльник

Этапы работы:

  • снимаем изоляцию с провода на 40-50 (мм)
  • наждачной бумагой защищаем жилу провода до блеска
  • выбираем вид соединения жил (по таблице ниже)
  • припой подносим к жалу паяльника
  • греем скрутку, чтобы расплавленный припой затекал в скрутку
  • после затвердевания пайки промываем место пайки спиртом
  • изолируем соединение

Вот пример соединения нескольких проводов пайкой.

Пайка используется для соединения жил проводов и кабелей из меди. Но при использовании специальных припоев можно паять жилы проводов и кабелей из алюминия.

Винтовые соединения

Винтовые соединения жил проводов и кабелей

можно использовать для соединения разных металлов, таких как медь с алюминием. Очень широко применяются для присоединения проводов к светильникам или люстрам.

А самое главное, винтовые соединения отвечают требованиям нормативных документов.

Вот пример применения винтовых клеммников для соединения проводов в распределительной коробке, но я такой способ не поддерживаю.

Хотелось бы добавить, что этот вид соединения обладает единственным недостатком — периодически винты в клеммах нужно дожимать (свойство «текучести» алюминия), чтобы улучшить контакт.

В своей работе я применяю винтовые контактные зажимы типа ЗВИ-3 (0,75-4 кв.мм).

При использовании многопроволочных жил проводов и кабелей нужно применять специальные наконечники под опрессовку или концы проводов пропаять.

Некоторые винтовые клеммники (зажимы) снабжаются фасонной шайбой или шайбой со звездочкой, которая препятствует выдавливанию жилы из клеммника и обеспечивает надежное постоянное давление на жилу провода и кабеля.

На рынке в данное время представлено большое многообразие клемников с винтовым соединением жил проводов и кабелей.

Болтовые соединения

Болтовые соединения жил проводов и кабелей можно использовать для соединения разных металлов (медь и алюминий), но для этого нужно между ними проложить стальную шайбу.

Данное соединение не уступает винтовым соединениям, но является громоздким, поэтому его трудно разместить в соединительной (распаечной) коробке и требуется больше изолирующего материала.

Самозажимные соединения

На сегодняшний день один из самых распространенных видов соединений жил проводов и кабелей. Его главное преимущество — простота, удобство и скорость монтажа. А также не требует специальных навыков и приспособлений. Примером данного вида соединения являются клеммники WAGO.

Клеммники WAGO выпускаются с множеством серий и вариантов исполнений: количеством соединяемых жил от 2 до 8,  сечением от 0,75 до 4 кв. мм.

В некоторых клеммах Ваго (2273-244 серии) имеется специальная контактная паста, которая препятствует окислению алюминиевых жил. С помощью таких клемм можно соединять жилы из разных материалов, например, медь и алюминий.

А Вы как думаете насколько надежны клеммы WAGO?

В данной статье мы научились правильно соединять провода электропроводки. В следующей статье я Вам расскажу про цветовую маркировку проводов.

P.S. Ко всем соединениям жил проводов и кабелей нужно относится серьезно, ведь от того зависит работа всей электропроводки Вашей квартиры, дома или объекта.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как соединить два провода без пайки

Понятно что можно соединить два или три провода вместе спаяв их, но это самый сложный способ, ведь нужен паяльник, розетка, припой, флюс… Конечно самый простой способ соединить провода — это скрутить их. Если знаете как это грамотно сделать, такое соединение может быть вполне механически прочным, обеспечивать хороший электрический контакт. Посмотрите фото ниже. Оно показывает метод, используемый для соединения кабелей вместе с высокой механической прочностью.

Этот способ однако имеет свои недостатки. Создание таких соединений очень утомительно, особенно если их должно быть много в электроустановке. Кроме того, длина кабеля, используемого для подключения, велика, что говорит о том, насколько меньше проводов нам потребуется для установки, если таких подключений действительно много, или сколько придется заплатить за подключение системы. Что важно — такие соединения ни при каких условиях не могут быть выполнены под напряжением, которое иногда отключить невозможно и приходится работать под током.

Меры предосторожности

Провода часто различаются по размеру и типу проводника. Самый тонкий провод во всей системе должен быть способен передавать максимальный ток, который течет в цепи. Кроме того, соединение между двумя проводами может дополнительно увеличить последовательное сопротивление, особенно если оно не является хорошим или, например, оно не соответствует диаметру провода. Это может привести к перегреву соединения, что часто наблюдается после неопытных электриков.

В зависимости от напряжения и тока для этих типов соединений применяются разные стандарты. Эти стандарты существуют не просто так, и если вы их игнорируете, то делаете работу на свой страх и риск. Иногда это заканчивается очень неприятным образом. Типичным примером является возможность пожара из-за использования неподходящего соединителя в электросети, даже если соединитель находится в совершенно ином месте чем произошедшее возгорание.

Теперь давайте рассмотрим наиболее популярные и часто используемые кабельные разъемы для соединения между собой электрических проводов.

Электрический клеммник

Если хотите соединить несколько разных электроцепей вместе, можете использовать электрический клеммник, как показано на рисунке. Тема клеммников очень широка — это огромная группа соединителей, которые было бы трудно охватить в пределах одной статьи, поэтому давайте просто изучим фото — у большинства из нас уже была возможность использовать этот тип соединения при монтаже люстр и светильников.

Гайки для кабелей

Эти типы разъемов (Molex 0191600039) бывают разных цветов и размеров. Они очень популярны в электроустановках разных стран. Они используются для соединений в энергетической сети внутри помещений. Такая гайка состоит из усеченного конуса из изоляционного материала с резьбой внутри.

Использовать такое соединение просто — возьмите два изолированных конца шнура, вставьте их в конус и скрутите. Эта гайка позволяет легко подключать между собой даже сильно не совпадающие диаметры проводов, а также позволяет подключать два, три или четыре провода одновременно. При условии что все оголенные проводники находятся в изолированном конусе, соединение полностью изолировано. Однако сам разъем не очень прочный, и сильный рывок может привести к его отсоединению, что означает следует подумать о том, не может ли возникнуть какое-либо механическое напряжение в этом месте. Положительной стороной этого разъема является тот факт, что можно при желании раскрутить его, чтобы внести изменения.

Быстрый разъем Wago

Быстрый разъем (Wago 221), показанный на фото, предназначен для соединения двух проводов вместе, но они доступны в версиях и с пятью одновременными подключениями. Изолированные концы кабеля помещаются в разъемы, которые защелкиваются нажатием на рычаг.

Благодаря рычагу закрепление и открепление разъема очень просты — соединение можно использовать повторно несколько раз. Также доступны дополнительные аксессуары для разъемов Wago, которые позволяют, например, навсегда смонтировать весь блок разъемов в корпусе.

Лопаточные клеммы

Любой кто знает о проводке автомобиля, видел как выглядят лопаточные клеммы. Вот фотографии изображающие такой разъем: есть в версии папа (Panduit DNF18-250-M) и в версии мама (Panduit DNF14-250FIM-M).

Клеммы такого типа зажимаются на изолированных проводах с помощью специального устройства — обжимного инструмента. Разъемы доступны в широком диапазоне цветов изоляции. Очень часто цвет также является показателем рекомендуемой толщины проволоки, при которой клемма должна быть обжата.

Обычно часть этого соединения прикрепляется к реле или другому блоку устройства, а другая часть надевается на него и располагается на кабеле, однако есть и просто обжимные разъемы.

При его использовании убедитесь что всё соединение полностью изолировано. Специальные изоляционные прокладки делают это довольно надёжно. Соединители этого типа обеспечивают довольно высокую устойчивость к случайным отключениям даже для сильных натяжений.

Штекерные обжимные соединители

Эти соединители используют те же инструменты для обжима и изоляции, что и лопаточные клеммы, стыковые соединители (например, соединитель Phoenix Contact 3240061) часто встречаются в той же серии производителей, что и автомобильные клеммы.

Такой соединитель представляет собой просто металлическую трубку (иногда изолированную), в которой зачищенный конец одного провода помещается на одном конце трубки, обжимают его и повторяют это действие для другого провода на другой стороне.

Соединители типа пуля

Указанное соединение неразборно. Такое соединение чаще звучит в английском названии: Bullet Connector. На фото показана пара разъемов Panduit: EBV18-4MB-Q и EBV18-4B-Q.

Этот тип соединения состоит из металлической трубки в которой кабель зажимается с одной стороны, напоминающей пулю (иногда с дополнительной изоляцией), а с другой — аналогичной трубки, в которой так называемая «пуля» заходит. Электрический провод также подключен ко второй трубке.

Разъемное соединение Scotchlok

Иногда необходимо использовать неразорванный кабель для подключения. Конечно, его всегда можно разрезать и сделать, например, трехстороннее соединение. Существует для этого практика, которая заключается в удалении небольшого участка изоляции провода и обмотку его другим. Однако доступно гораздо лучшее решение — муфты Scotchlock, показанные на картинке.

Этот разъем имеет две дорожки. Одна из них скользит по основному проводу (изолирован), а другая для стыкового. Весь разъем на обоих проводах закрывается, что может потребовать использования плоскогубцев, особенно с большими сечениями провода или более толстой изоляцией. При закрытии разъема в изоляцию вдавливается специальный нож, который пройдя через него касается внутреннего проводника, замыкая оба провода расположенные в элементе. Этот вид технологии (с прорезанной контактной изоляцией) называется IDT.

Стыковые разъемы IDT

Теперь, когда мы уже представили один вид разъема IDT, узнаем про еще несколько разъемов этого типа. На фото показан пример стыкового соединителя IDT (Keystone 8377). Существует много серий разъемов такого типа, например, показанный i-Clamp Keystone или серия Coolsplice от TE Connectivity.

Клеммы монтажные Navigator

Очень удобные соединители типа педальки, считаются одними из наиболее современных.

Фитинги разъёмы

Также есть такие соединители типа фитинги. Полностью изолированные, а значит можно при необходимости работать под напряжением.

Подведение итогов

Для всех вариантов подключения описанных выше важно помнить, что некоторые из них — например, клеммники или гайки — универсальны и очень популярны, в то время как другие специализированы, то есть служат для конкретного применения. Нужно всегда хорошо подумать, чтобы выбрать правильный разъем для подключения проводов в электросети или другой установке, которую ремонтируем или создаём. А если сомневаетесь — спросите в комментариях и постараемся вопрос прояснить.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
