Как связать свайный фундамент – Обвязка фундамента на винтовых сваях

как сделать основание дома долговечным?

Свайно-винтовой фундамент остается одним из самых популярных решений для индивидуального строительства благодаря своей доступности, простоте и устойчивости даже на «плывущих» грунтах. Однако чтобы ваш дом был еще более уютным и не требовал ремонта как можно дольше, необходимо сделать его основание еще более прочным и долговечным. Для этого производят такие операции, как обвязка и закрытие винтовых свай.

Содержание статьи

Чем отличается обвязка свайного фундамента от закрытия?

Неопытные строители часто путают обвязку винтовых свай с закрытием фундамента. Хотя эти два этапа процесса строительства основания дома определенным образом связаны между собой, они преследуют несколько различные цели.

Обвязка предполагает объединение оголовков уже установленных в грунт винтовых свай в единую конструкцию по всему периметру фундамента и по контуру, где будут возводиться внутренние стены строения.

Отсутствие обвязки, которую делают с помощью бруса, доски, швеллера и других материалов, приведет к тому, что на каждую сваю будет оказываться неравномерная нагрузка. Последствием этого станет быстрое разрушение фундамента, который просто «поплывет».

Закрытие винтовых свай придает строению более эстетичный вид и позволяет свести к минимуму потери тепла. Ведь поскольку фундамент не является монолитным и под домом остается открытое пространства, пол в таком здании вряд ли будет достаточно теплым.

Для закрытия используют множество современных материалов.

Варианты обвязки

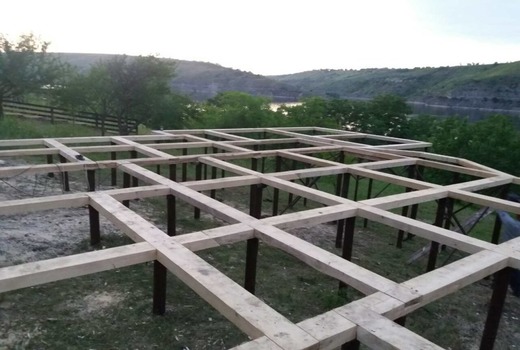

Обвязка свай брусом

Владельцам сравнительно легких строений – деревянных или каркасно-щитовых – стоит отдать предпочтение именно этому виду обвязки. Ростверк из бруса нельзя назвать очень прочным, но для такого строительства это наиболее подходящий и доступный по цене вариант.

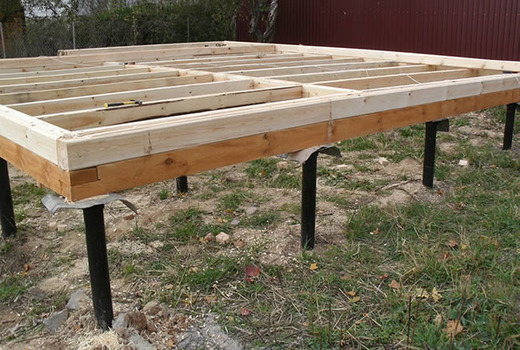

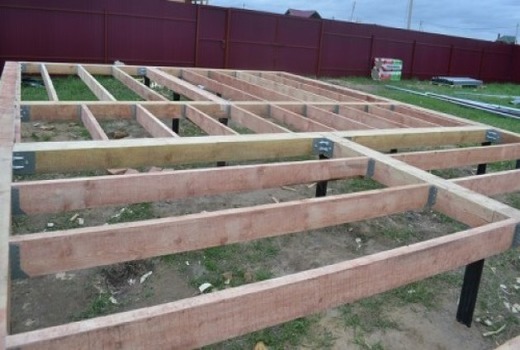

Фундамент, обвязанный брусом.

Часто для обвязки используют брус, изготовленный из древесины хвойных деревьев, поскольку его стоимость в разы меньше подобных изделий, сделанных из древесины лиственных пород, а отличия в эксплуатационных характеристиках минимальны.

Перед установкой ростверка на брус обязательно наносят специальные антисептические составы, предотвращающие разрушение древесины под воздействием атмосферных факторов, и покрывают битумным гидроизоляционным слоем. Последний придает брусу водоотталкивающие свойства.

При обвязке свайно-винтового фундамента брусом делают следующее:

Оголовок сваи монтируется после выравнивания (обрезания) сваи и после заливки внутрь неё бетона (в случае необходимости).

1. Аккуратно выравнивают установленные сваи так, чтобы столбы находились точно на одном уровне.
2. На сваи монтируют оголовки.
3. Выполняют гидроизоляцию материала.
4. На брусе, который приходится на стыки углов дома, выпиливают пазы нужного размера для последующего соединения деревянных частей между собой.
5. Брус выкладывают на оголовки свай по периметру вдоль всего контура фундамента таким образом, чтобы стыки обособленных частей ростверка скреплялись между собой на оголовках. Места стыков при этом прокладываются жгутом для лучшего уплотнения.
6. Выравнивают ростверк и тщательно проверяют угол: он не должен отклоняться от 90 градусов.
7. Фиксируют брус на оголовках свай посредством саморезов.

Обвязка свай доской

При монтаже свайного фундамента обвязка доской имеет ряд бесспорных достоинств по сравнению с брусом:

1. При проведении работ в брусе со слишком большим сечением могут появиться трещины либо он значительно деформируется.
2. Для изготовления балок длиной более 6 м брус не годится из-за серьезных проблем, которые могут возникнуть при этом.
3. Балки из бруса достаточно тяжелые, поэтому для их монтажа потребуется целая бригада рабочих. В то же время балку из досок изготавливают прямо возле фундамента, что значительно проще.
4. Балки из досок не требуют дополнительной просушки и отличаются повышенной прочностью по сравнению с аналогами из бруса.

Обвязку винтовых свай с применением доски выполняют по следующему алгоритму:

1. Между оголовками свай и собственно обвязкой обязательно делают гидроизоляционный влагонепроницаемый слой, часто из рубероида высокого качества.

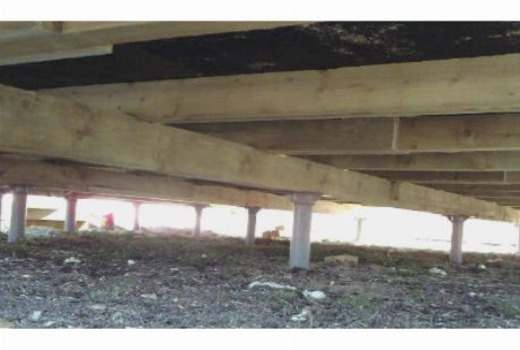

   На фотографии прекрасно видно гидроизоляцию оголовка от обвязки, а также лежень.

2. Затем на обвязку из древесины монтируют лежень размера приблизительно 50х150 см, который закрепляют на оголовках посредством надежных болтов.
3. На лежень накладывают доски обвязки в три слоя: сначала одна доска по всему периметру основания, потом вторая и третья. Все слои необходимо тщательно скрепить гвоздями.
4. Если высота обвязки превышает 40 см, следует дополнительно усилить ее, используя профтрубу.

Существует и другой способ обвязки доской. Доски склеивают друг с другом и дополнительно скрепляют саморезами и гвоздями. При небольшой толщине досок можно проложить их фанерой для большей прочности. При монтаже важно разнести места состыковки досок на различные сваи и использовать проверенный метод «в полдерева».

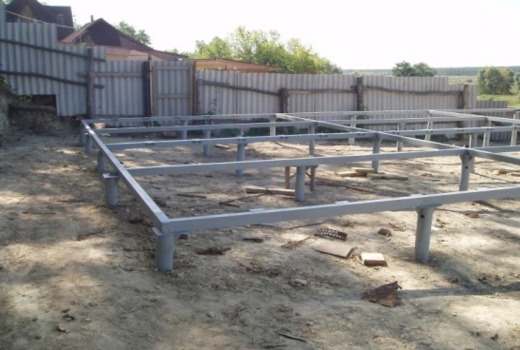

Обвязка свай швеллером (двутавром) или профтрубой

Металлические ростверки позволяют использовать свайно-винтовой фундамент при возведении не только деревянных строений, но и зданий из шлакоблоков, пенобетона и газосиликата в один этаж.

Иногда вместо швеллера применяют двутавр, отличающийся большой устойчивостью к сжимающим нагрузкам и обеспечивающий большую жесткость конструкции. Часто используют двутавры с сечением 20. В случае швеллера для несущих стен берут металлические балки с сечением около 30 мм, для остальных – с сечением примерно 20 мм.

Обвязку фундамента швеллером или двутавром производят следующим образом:

1. Устанавливают столбы свай на одинаковой высоте и обрабатывают металлические элементы обвязки антикоррозийным средством.
2. Металлические балки помещают на сваи так, чтобы они соединялись посередине столбов свай. Швеллер обрезают под прямым углом в местах угловых стыков элементов ростверка.
3. Балки приваривают друг к другу и к оголовкам свай.

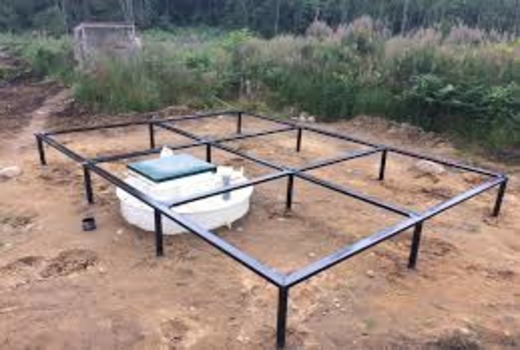

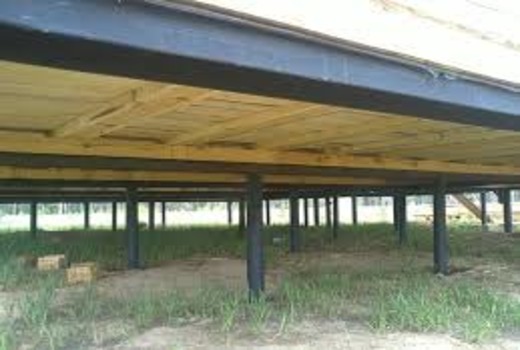

На данном фото фундамент обвязан и швеллером, и профильной трубой (снизу).

Обвязка свайного фундамента профтрубой производится практически аналогично, однако устойчивость такого материала к значительным механическим нагрузкам может оказаться намного меньше. Из преимуществ трубы отметим дешевизну и небольшой вес.

Обвязка свай с использованием железобетонного ростверка

Железобетонная обвязка монолитного типа выходит почти на треть дешевле, чем металлическая, однако она имеет ряд недостатков, основные среди которых – трудоемкость установки и невозможность продолжения строительства до полного отвердевания ростверка. На это обычно уходит не меньше месяца.

Обвязка свай с использованием железобетонного ростверка: итоговый вариант.

При обвязке свай посредством железобетонного ростверка необходимо действовать следующим образом:

1. Столбы свай выставляют на один уровень.
2. Из обструганных досок изготавливают опалубку для дальнейшей заливки бетоном, которую изнутри оббивают клеенкой для предотвращения утечек.

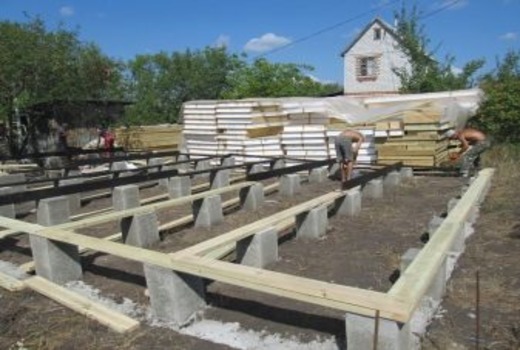

   Готовая деревянная опалубка на бетонных сваях.

3. Создают двухконтурный каркас, используя металлическую арматуру. Горизонтальные элементы арматуры по вертикали скрепляют перемычками из вязальной проволоки.
4. Армокаркас помещают в опалубку таким образом, чтобы от ее поверхности металл отделяло не менее 5-6 см.
5. Металлический каркас приваривают к сваям и заливают опалубку бетоном.

Чем закрывают свайный фундамент?

Закрытый свайно-винтовой фундамент – это надежная защита от грызунов и других животных, которые могут поселиться в пустом пространстве между сваями. Также обшивка и отделка такого основания предотвратят потери тепла в жилище и помогут создать там хороший микроклимат без избыточной влажности.

Наиболее популярные способы закрытия свайно-винтового фундамента:

• создание навесного цоколя;
• создание мелкозаглубленного цоколя ленточного типа.

Для навесного цоколя используют тонкие и не слишком мощные композитные и полимерные материалы, а также древесину. Нагрузка при этом на винтовые сваи оказывается минимальной, а простота и быстрота монтажа в совокупности с дешевизной часто подкупает.

Навесной цоколь, закрывающий фундамент с обвязкой профтрубой.

Любой вид отделки основания на сваях требует обязательного наличия двух вентиляционных отверстий на противоположных стенах дома. Это предотвратит скопление влаги на сваях и ростверке, которые не будут корродировать или гнить (в случае древесины).



Тем не менее, свайный фундамент прослужит дольше при установке мелкозаглубленного ленточного цоколя, который станет лучшей защитой для свайного каркаса, гарантируя его долговечность.

Вариант возведения мелкозаглубленного цоколя для защиты свайного фундамента.

Тепло- и гидроизоляция при закрытии цоколя

Все разновидности отделки цоколя предполагают обустройство тепло- и гидроизоляционного слоя, который сверху обкладывают асбестоцементными плитами, декоративными термопанелями, монтирующимися на обрешетку из досок либо шиферную плиту, или кирпичами. У всех этих материалов есть свои плюсы и минусы:

1. Асбестоцементные плиты выглядят не очень привлекательно и отличаются повышенной хрупкостью, однако стоят недорого.

   Асбестоцементные плиты

2. Декоративные панели, цементно-песчаная или клинкерная плитка устойчивы к атмосферным воздействиям, а некоторые их виды даже легко выдерживают повышенную влажность. Однако для их укладки необходима идеально гладкая и ровная поверхность, поэтому по периметру основание придется обложить листовым материалом, к примеру, асбестоцементом.
   Клинкерная плитка

3. Кирпичную укладку или заливку бетоном целесообразно использовать только при высоте надземной части основания не менее 30-40 см, что позволяет оборудовать настоящий цокольный этаж.

   Оформление цоколя декоративным кирпичом.

Обвязка и закрытие винтовых свай – очень важный этап строительства дома, от которого зависит, как скоро ему понадобится капитальный ремонт.

Вконтакте

Facebook

Twitter

LiveJournal

Одноклассники

Мой мир

Загрузка…

ownhouse.pro

Ленточный фундамент на винтовых сваях: пошаговая инструкция

Автор Сергей Федоров На чтение 10 мин. Просмотров 192 Опубликовано

12.11.2019

Ленточный фундамент на винтовых сваях — комбинированный тип основания, состоящий из вкрученных в землю свай и монолитной ленты по периметру и вдоль несущих стен будущего дома. Обе части фундамента монолитно крепятся друг с другом, вместе образуя единую несущую конструкцию. Особенность ленточно-винтового фундамента заключается в том, что стены дома опираются на монолитную ленту, а прочное сцепление с несущими грунтами обеспечивают винтовые опоры.

Ленточный фундамент на сваях: плюсы и минусы

Ленточно-винтовой фундамент встречается достаточно редко, хоть и подходит для большинства неустойчивых грунтов. Конструкция обладает повышенной несущей способностью, сочетая в себе преимущества свайного и ленточного фундаментов. Такой тип основания может использоваться во всех климатических зонах России, кроме болот, для возведения малоэтажных коттеджей, дачных домиков, гаражей, бань и хозпостроек.

Устройство ленточного фундамента на винтовых опорах регламентируется СП 50-102-2003 и СНиП 2.02.03-85. Конструкция имеет множество достоинств:

• отлично подходит для участков с перепадом высот;
• подходит для пучинистых, вязких грунтов при условии, что винтовые сваи будут опираться на сильные грунты;
• быстрый монтаж — можно выполнить за 3-7 дней;
• фундаментные работы можно выполнять в любое время года при температуре от -5 до +35 С;
• монтаж выполняется своими руками, без аренды строительной техники;
• минимальный объем земляных работ на участке;
• длительный эксплуатационный ресурс от 20 до 50 лет.

Ленточное основание на винтовых сваях на 30% дешевле монолитного фундамента за счет экономии стройматериалов и трудовых затрат. Основная статья расходов при возведении такого типа фундамента приходиться на покупку винтовых опор и бетонный раствор для заливки монолитной ленты.

Ленточный мелкозаглубленный фундамент на винтовых опорах

К недостаткам конструкции относят:

• невозможность обустройства цокольного этажа;
• не подходит для местности, где глубина промерзания или уровень залегания плотных грунтов ниже 3 м от уровня земли.

Ленточно-винтовой фундамент не может применяться на почвах с высоким уровнем защелоченности. В таких грунтах свайные опоры быстро разрушатся от коррозии, и основание не сможет воспринимать нагрузку. Перед началом строительства необходимо обязательно ознакомится с данными геологических изысканий, проведенных на участке, для определения характеристик грунтов.

Разновидности ленточного фундамента

По типу заглубленности ленточный фундамент на свах может быть:

1. Незаглубленный. Основание монолитной ленты совпадает с нулевой отметкой, а ниже — расположены сваи. Такой тип основания отлично подходит для сооружения легких конструкций: беседок, террас, хозпостроек, дачных домиков. Для возведения дома, даже из легких газо- и пеноблоков, такой фундамент использовать не рекомендуется по причине риска неравномерной усадки.
2. Мелкозаглубленный. Основание ленточной ленты заглублено в грунт на 10-20 см, а остальная часть возвышается выше нулевого уровня. Этот тип основания подходит для дома из различных материалов. Применение фундамента возможно на грунтах, дающих неравномерную усадку. Мелкозаглубленная ленточная конструкция не используется на болотистых почвах и на участках с высоким уровнем грунтовых вод и возможностью подтопления.
3. Висячий. Монолитная лента располагается над уровнем земли, опираясь на сваи. Устройство такого фундамента требует сложного расчета. Самостоятельно сделать висячий ленточный фундамент на сваях крайне проблематично. Однако на пучинистых, болотистых грунтах и при высоком залегании подземных вод этот тип основания незаменим. Если ваш участок имеет такие сложные гидрогеологические условия, то строительство основания лучше доверить профессионалам.

Висячий фундамент на винтовых сваях

В 90% случаев в сфере частного домостроения возводится мелкозаглубленный ленточный фундамент с заглублением ленты на 20 см. Расчет и технологию устройства такого основания рассмотрим ниже.

Расчет ленточно-винтового фундамента

Расчет винтовых свай

В ходе расчета свай определяются следующие параметры:

• Диаметр винтовых свай. Возведение 1-2 этажного дома рекомендуется с использованием свай диаметром 108 мм СВС-108 или 133 мм СВС-133. По типу лопастей лучше всего подойдут широколопастные изделия с размером лопастей 300 и 350 мм соответственно. Узколопастные опоры применяются только на плотных и скальных грунтах.
• Длина винтовых свай. Длина свай зависит от глубины промерзания почвы в регионе и уровня залегания плотных грунтов, на которые будет опираться свая. За длину сваи принимают наибольшее значение плюс 30-50 см. Для средней полосы России длина винтовых изделий будет составлять 2-2,6 м, для северных районов и на участках со сложными грунтами — 3-3,5 м.
• Количество винтовых свай. Рассчитывается по формуле:

К = P*k/S

где:

Р — сумма всех нагрузок;

k — коэффициент надежности = 1,75;

S — допустимая нагрузка на сваю, определяется по техническим характеристикам конкретного типа опор.

• Расстояние между сваями. Для легких построек расстояние составляет 3,5 м. Для деревянных строений — 2,5-3 м, а для коттеджей из штучных стройматериалов и каркасно-щитовых домов — 1,5-2 м. Чем меньше диаметр свайно-винтовых опор, тем меньше расстояние между ними. При составлении схемы расположения свай следует придерживаться правил СНиП и располагать опоры по углам, вдоль несущих стен с выбранным шагом, под входной группой. Добавить сваи также необходимо при сооружении тяжелых элементов, например, каминов, бассейнов и пр.

Результатом расчета свайной части фундамента станет схема, на которой отображается глубина заглубления и места расположения опор

Расчет монолитной фундаментной ленты

Цель расчета ленточной части фундамента — определение параметров ленты:

1. Глубина заглубления. Для мелкозаглубленного фундамента заглубление составляет — 10-20 см.
2. Высота ленты. Для частного дома, как правило, высота составляет 50-60 см. С учетом заглубления, над поверхностью земли будет возвышаться ленточная часть высотой 30-50 см.
3. Длина ленты. Этот параметр является суммой всех стен, под которыми будет закладываться основание: периметр дома + несущие стены.
4. Ширина монолитной ленты. Ширину рассчитывают в зависимости от массы дома, типа грунта и технологии строительства. Чтобы не выполнять сложных расчетов, можно использовать готовую таблицу для определения оптимальной ширины фундаментной ленты:



Зная все параметры можно рассчитать необходимое количество бетона и арматуры, а также досок для опалубки, которые потребуются при выполнении конструкции.

Ленточно-винтовой фундамент: пошаговая инструкция

Технология обустройства ленточного мелкозаглубленного фундамента на винтовых сваях мало чем отличается от строительства обычной монолитной несущей ленты. Единственное отличие – необходимость создания надежного соединения между сваями и лентами. Связка должна быть жесткой и единой, именно поэтому невозможно устройство сборного ленточного фундамента — надежно связать винтовые опоры с ФБС-блоками при помощи одной только арматуры невозможно.

Алгоритм возведения комбинированного фундамента следующий:

Подготовка участка

Участок необходимо расчистить от мусора, по возможности выровнять, снять верхний слой почвы с растительностью. Далее производится разметка при помощи рулетки и строительного уровня, определяются места ввинчивания опор и расположения фундаментной ленты. Подготавливаются лунки для свай глубиной 20-30 см. Выкапывается траншея такой же глубины для заглубления будущего фундамента. Дно траншеи рекомендуется присыпать крупнофракционным песком для снижения пучения.



Устройство свайного поля

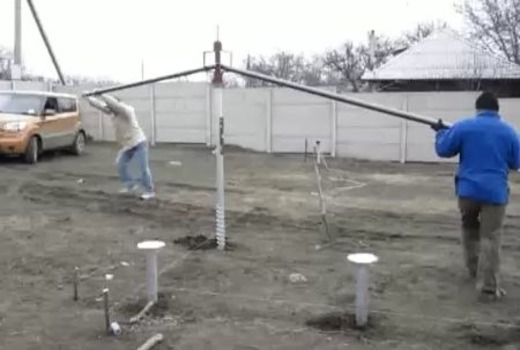

Погружение свай производится вручную путем ввинчивания. Выкапывать скважину для винтовых опор не нужно! Перед погружением изделия, если они не оцинкованы, необходимо обработать антикоррозийным составом. Монтаж винтовых опор производится по стандартной технологии: свая устанавливается строго вертикально и ввинчивается в землю путем вращения вокруг своей при помощи рычагов или ломов. Изделие погружается до нужной отметки, при этом один человек должен постоянно контролировать вертикальное положение сваи строительным уровнем.

После монтажа всех свай производится их выравнивание: концы изделий приводятся к единому размеру, чтобы ленточная часть основания легла на них идеально ровно. Концы опор обрезаются болгаркой. Фундаментную железобетонную ленту невозможно совместить со сваями без установки на них специальных оголовков. В этом случае отлично подойдут квадратные оголовки-площадки, которые можно купить или изготовить своими руками из обрезков труб и листовой стали. Оголовки навариваются на концы винтовых свай.

Монтаж опалубки

Опалубка выполняется из досок толщиной 40-50 см или низкосортной фанеры. Не стоит экономить и делать опалубку лишь над уровнем земли, исключая заглубленную часть основания. По СНиП опалубка должна быть на всю высоту конструкции. Перед установкой опалубки необходимо устроить в траншее подушку из гравийно-песчаной смеси и поверх нее уложить гидроизоляцию. Это убережет ленту от проникновения влаги. Для улучшения адгезии и усиления гидроизоляционных характеристик поверх подушки можно залить пяти сантиметровый слой подбетонки из тощего бетона. В качестве гидроизоляции лучше всего применять рулонные материалы: бикрост, гидроизол, рубероид.

Создание армирующего каркаса

Армирующий каркас выполняется из горячекатаной арматуры сечением 6-12 мм, выпущенной по ГОСТ-5781-82. Армокаркас создается из 4-6 прутков, которые связываются между собой при помощи отожженной проволоки ВРП с сечением 0,15-10 мм. Для равномерного распределения напряжения в продольной плоскости каждые 15-30 см устанавливаются вертикальные прутки, длиной на 10 см меньше высоты мелкозаглубленной ленты.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

Вязка армирующего каркаса производится специальными крючками или вязальным пистолетом. Готовый арматурный каркас укладывается в траншею и жестко соединяется со свайной частью основания.

Связка свайного и ленточного фундамента

Единой технологии связки свайно-винтового фундамента с монолитной лентой не существует. Учитывая, что данный тип комбинированного основания используется преимущественно в частном строительстве, можно выделить три основных способа связки:

1. Стыковочными муфтами посредством установки на сваю 4 прутков закладной арматуры. Такая конструкция проста в исполнении, но не обеспечивает достаточной жесткости и сопряжения двух частей фундамента. Использовать этот способ можно для самых легких сооружений.
2. Сварка винтовых свай с арматурным каркасом. Способ имеет те же недостатки, что и при использовании муфт.
3. Обвязка металлоизделиями с последующей связкой. Для обвязки и укрепления используются швеллеры и уголки размером 20 или 30. Металлоизделия привариваются к квадратным площадкам-оголовкам. Такое усиление поможет не только надежно связать наземную и подземную части фундамента, но и обеспечит равномерно распределение нагрузки от свайных опор на ленту. Полученная металлическая конструкция, по сути, будет являться ростверком, который связывается арматурой с армокаркасом внутри монолитной ленты.

Заливка монолитной ленты

Бетонную смесь марки не ниже В17,5 можно заказать на ближайшем РБУ или приготовить самостоятельно. Монолитная лента высотой 40-50 см заливается в два этапа. Сначала происходит заливка первого слоя 20-25 см с последующей виброутрамбовкой в течение 10 минут. Затем происходит заливка второго слоя также с утрамбовкой.

Подача бетона в опалубку должна производиться при помощи рукава бетононасоса или желоба. Бетон следует заливать аккуратно, чтобы не сдвинуть армокаркас. Время затвердевания бетона — 5-7 суток. В этот период за лентой необходимо осуществлять стандартный уход. После набора бетоном прочности опалубку можно демонтировать и приступать к гидро- и теплоизоляционным работам.

Гидроизоляция и утепление свайно-ленточного фундамента

Винтовые сваи, находящиеся в земле утеплять никак не нужно. Теплоизоляции подвергается ленточная часть основания, в т.ч расположенная ниже нулевого уровня. В качестве теплоизоляции можно использовать любые материалы с высоким показателем влагостойкости: пенопласт, экструдированный пенополистирол, напыляемый пенополиуретан. При наличии финансовой возможности лучше выбрать пенополиуретановую напыляемую теплоизоляцию, которая создает единый слой утеплителя без стыков и швов. Теплоизоляцию монолитной ленты рекомендуется производить внутри и снаружи.

Перед креплением плит утеплителя поверхность необходимо очистить и покрыть гидроизоляционной мастикой. Утеплитель крепится с применением дюбель-гвоздей. Сверху устанавливается армирующая мелкая сетка и наносится слой штукатурки или другой облицовочный материал.

Для защиты свайно-ленточного основания обязательно обустройство отмостки. Она выполняется сразу после утепления пред засыпкой заглубленной части грунтом. При необходимости под отмосткой можно сделать дренаж, отводящий излишки влаги от строения.

Вы можете задать свой вопрос нашему автору:

Автор статьи

Профессиональный строитель. Стаж 18 лет

Написано статей

fazenda.guru

Cвайно ростверковый фундамент своими руками

Некоторые типы грунтов, отличающиеся нестабильностью, буквально обязывают создавать основание дома с помощью свайного фундамента. Но проблема может возникнуть из-за небольшого пространства для выполнения работ. Например, при выполнении строительства на территории дачной застройки. В таком случае выбрать свайный фундамент с ростверком и сделать свайно ростверковый фундамент своими руками.

Особенности и устройство свайно ростверкового фундамента

Практичный и удобный в использовании долговечный свайно ростверковый фундамент состоит из:

• Погруженные на определенный уровень в грунт столбы круглого или поперечного сечения
• Железобетонной монолитной конструкции, которая связывает сваи, ростверка

Сочетание в конструкции связывающего сваи железобетонного ростверка и самих свай делает конструкцию максимально прочной, надежной и устойчивой.

В число особенностей, которые отличает устройство ростверка, входит:

1. Готовность выдерживать нагрузку до 5 тонн
2. Устойчивость конструкции на подвижных и неустойчивых грунтах
3. Возможность успешного строительства на территории со сложным рельефом, на склоне
4. Возможность отказаться от подготовительного этапа очистки территории от растительности
5. Строительство такого вида фундамента может выполняться самостоятельно

Плюсы использования свайно ростверкового фундамента

Использование этого вида создания основания для дома всегда бывает вынужденным. Ведь такое основание дороже и сложнее в исполнении, например, ленточного фундамента. Зато оно позволяет формировать надежные строения на сложных грунтах. Там, где в ином случае дом просто бы долгий срок не устоял.

Использование свай для формирования «подложки» для строений использовалось во все века во многих регионах. Но именно появление свайного фундамента с ростверком обеспечило таким конструкция долгожданную надежность и долговечность в эксплуатации.

Просто на сваях можно разместить каркасные постройки или строения из дерева и бруса. Использовать их для возведения строения из камня или кирпича проблематично. Просто «столбы» не позволяют распределить нагрузку. Вес готового строения не бывает однородным. Требуется учитывать разное давление в районах установки массивной мебели, газового котла или, например, камина. Разный уровень давления просто сваи не обеспечат готовность несущих стен сохранять сопротивление, они могут перекоситься и пойти трещинами.

Устройство свайного фундамента с ростверком эту проблему снимает. При его выполнении опоры надежно и крепко связываются из железобетона или металла. Такая лента объединяет опоры в надежную конструкцию, позволяя распределять нагрузку на основание по всей площади равномерно. Выполнить такую связку опор можно своими руками.

Существующие виды свайно ростверкового фундамента

Выбирая вариант устройства свайного фундамента с ростверком, будущие владельцы дома могут выбрать несколько видов этого основания. Они отличаются по типу погружения в грунт свайных элементов. Сваи могут быть:

• Готовые железобетонные забивные

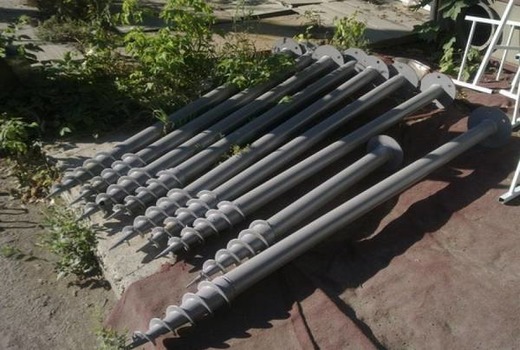

• Винтовые
• Бетонные или железобетонные набивные
• Металлические с винтом

Выбор типа основывается в первую очередь на особенностях грунта. Определенную роль играет финансовая составляющая. Самой доступной стоимостью отличаются набивные варианты изделий.

Кроме того опоры могут отличаться по материалу изготовления. Сваи выполняются из бетона, дерева и железа. Самым недолговечным вариантом являются деревянные сваи. Их предпочтительно использовать при выполнении ростверков свайных фундаментов тех строений, которые устанавливаются на не очень долгий срок, хозяйственных построек.

В свою очередь свайный фундамент с ростверком из опор, из металла или бетона готов прослужить долгий срок.

Среди его минусов проблемы с созданием подвала или подземного этажа. Технология создания такого основания здания требует при создании подвала фактически проведения отдельного строительства. При этом создание такого сооружения технически выполнимо, хотя и отличается достаточно высокой стоимостью и увеличением объема выполняемых работ.

Порядок расположения в ростверке свай

Создавая чертежи устройства свайного фундамента с ростверком и оценивая, как правильно выполнить ростверковый фундамент своими руками, нужно учитывать, что большая часть опор будет забиваться в грунт под прямым углом. Но часть свай могут вводиться в землю под углом. В этом случае несколько опор могут вбиваться рядом. Технология горизонтального забивания части опор применяется при выполнении строительства на наклонных участках.

При строительстве веранд или навесов монтаж ростверка формируется на основе нескольких точечных свай. Они размещаются по углам будущей легкой конструкции.

При строительстве жилого дома на подобном свайном фундаменте опоры размещаются рядом друг с другом. В тех частях будущего строения, где предполагается повышенная нагрузка, опоры могут размещаться кустовым методом. Такая технология строительства предполагает установку сразу нескольких опор в непосредственной близости.

Проведение расстановки опор на плане дома самостоятельно

Осуществляя строительство свайно ростверкового фундамента своими руками, предварительно создаются подробные чертежи размещения опор. Сначала рисуется план будущего основания дома с учетом реального масштаба.

Основные опоры закладываются в районе пересечения с простенками, на углах будущего дома. Если опоры будет разделять более 3 метров, потребуется установить на плане промежуточные сваи. Расстояние между этими промежуточными опорами может составлять 2-3 метра.

Далее, предстоит выбрать сами сваи, материал их изготовления и площадь. Как сделать расчет ростверка на сваях показывает представленное руководство.

Количество свай определяется при осуществлении расчет массы будущего строения и необходимой опорной площади. Далее исходя из минимального промежутка между опорами, можно приблизительно рассчитать их количество. Несущая способность каждой сваи указывается в технических характеристиках.

Планируя сделать свайно ростверковый фундамент самостоятельно, стоит учитывать, что в этом случае желательно остановиться на выборе доступной технологии. Так построить здание на основании из забивного фундамента, выполненного по забивной технологии, самостоятельно будет несколько проблематично.

Этот вид введения опор в грунт требует использования специализированной техники. Зато построить надежное основание с использованием буронабивной технологии своими руками доступно даже не самым опытным мастерам.

Выполнение работ своими руками при создании фундамента из свай по буронабивной технологии

В такой ситуации работы осуществляются в несколько этапов:

• Осуществление бурения скважины
• Выполнение установки арматурных каркасов
• Проведение заливки бетоном
• Выполнение установки ростверка

Главное правило – перед началом проведения работ осуществляется разбивка фундамента. В эту часть работ входит расположение опор, производится установка границ ростверка. Далее, проводится проектирование ростверка свайного фундамента и начинается забивание опор будущего основания. На данной части работ используются шнур и обновка. Они определят основание и выделят места, где будет начата забивка угловых опор. При изготовлении обмычки используются перемычки и деревянные стойки. При расположении опор основой должен стать расчет.

Армирование сваи

Перед началом проведения таких работ, как строительство свайный фундамент с ростверком, предварительно рекомендуется зачистить территорию. Потребуется в соответствии с разметкой снять верхний слой плодородной почвы на 15-20 сантиметров.

Бурение может проводиться как ручным, так и электрическим или моторизированным инструментом. Главное выбрать оптимальную модель бура.

В случае использования для создания фундамента свай с уширением в нижней части обязательно необходимо использовать специальный бур, оснащенный откидывающимися ножами. Бурить скважины потребуется обязательно строго вертикально. В выполненную скважину засыпается слой песчаной или гравийной подушки, высота которого составляет от 20 сантиметров.

Далее, с использованием трубы из рубероида осуществляется установка опалубки. Она не позволит уходить в почву цементному молочку и исключает потенциальное будущее повреждение основания сооружения. Рубероид в перспективе станет дополнительной гидроизоляцией.

Следующим шагом возведения становится создание арматурного каркаса. Его основой становятся принимающие изгибающую нагрузку вертикальные стержни, имеющие диаметр 10-12 мм. Связывают конструкцию вертикальные хомуты.

Их диаметр составляет 6-8 мм. Созданный арматурный каркас заливается бетоном, имеющим класс В12-В15. Заливка в оптимальном варианте осуществляется в один прием. При этом через каждые 30-50 см бетонной заливки во время перерыва проводится штыкование и трамбовка. Это делается для исключения формирования пустот и появления разрушающих будущую готовую конструкцию пузырьков воздуха. Проводить работы лучше всего при температуре воздуха около 20оС.

Создание такого основания для здания достаточно просто для самостоятельного выполнения. Для проведения работ потребуется максимум 3-4 человека. Готовый фундамент станет основой долговечной постройки.

rumydom.ru

плюсы и минусы, пошаговая инструкция сваяного фундамента своими руками

При высоком УГВ и неустойчивом грунте фундамент для частного дома часто приходится делать из свай. Использовать другие варианты в такой ситуации оказывается слишком нерационально. Они будут получаться либо слишком дорогими, либо недолговечными из-за повышенной влажности почвы. Железобетонный свайный фундамент буронабивного типа более дешев и прост в исполнении. Его без проблем можно сделать самостоятельно.

Содержание

1. Что это такое?
2. Виды и подвиды
3. Плюсы и минусы
4. Пошаговая инструкция
5. Применение в строительстве

Что такое свайный фундамент?

Свайный фундамент – это вертикальные опоры из железобетона, погруженные в грунт. Сверху их обычно связывают ростверком либо монолитной плитой, которые служат основанием для стен дома. В зависимости от типа свай они в почву забиваются, закручиваются либо просто погружаются в заранее высверленные в земле отверстия.

Схема одного из видов с подземным ростверком

Железобетонный ростверковый вариант по внешнему виду и общей конструкции – прямой аналог ленточного фундамента. Только “лента” здесь меньших размеров и лежит не в грунте, а на сваях. Это отлично защищает ростверк от влаги и пучения. Причем вся энергия сезонного расширения/сжатия пластов почвы проходит мимо свайных опор. Они изначально погружаются ниже уровней промерзания грунта, стоя на плотном неподвижном основании.

Виды фундамента на сваях

В зависимости от технологии погружения опор свайные фундаменты бывают:

В первом случае столбы как бы висят в земле без опоры на несущий слой за счет банальных сил трения. Во втором они наоборот опираются на твердые пласты грунта. Висячий фундамент требует большого количества свай и более основательных расчетов на базе серьезных геодезических исследований участка. Для строительства частных коттеджей в два-три этажа такую технологию не используют.

В малоэтажном домостроении более востребован подпорный вариант. Сваи здесь не забиваются сплошным полем, их требуется гораздо меньше. Для обычного дома за городом вполне хватает четырех опор по углам и нескольких под несущими стенами. Такой свайный фундамент своими руками выполнить гораздо проще.

Сваи для устройства подобного основания можно взять:

1. Винтовые (вкручиваемые) стальные.

2. Забивные железобетонные.

3. Буронабивные из асбестоцементной трубы и железобетона внутри.

Виды свай для разных типов фундамента

Частные застройщики для строительства свайного жб фундамента обычно выбирают винтовую либо инъекционную (буронабивную) технологию. При этом у “винтов” из стали есть серьезное ограничение – глубина заложения при самостоятельном монтаже. При неглубоком залегании плотных слоев (до 2-х метров) их самостоятельно еще можно закрутить в землю, а вот для более длинных опор уже нужна будет специализированная техника.

С буронабивными аналогами ситуация принципиально иная. Они делаются из труб, для погружения которых в землю необходимо вырыть соответствующего размера яму. Даже если она потребуется под пару метров глубиной, в плотном не осыпающемся грунте выкопать такой котлован своими руками для будущего основания будет несложно.

Плюсы и минусы свайного основания

У каждого основания имеются плюсы и минусы. Это далеко не универсальный вариант для любого грунта. Не для каждого участка он подойдет. Зато стоит такое основание под частный дом не так дорого, как фундамент плита или заглубленный ниже точки промерзания жб ленточный аналог. В винтовом исполнении опора на сваях обойдется на 30–40%, а в буронабивном – на 20–25% дешевле.

Среди плюсов рассматриваемого варианта можно выделить:

• Возможность устройства там, где классические варианты нельзя сделать из-за высокого УГВ, пучинистого грунта или большой глубины промерзания;

• Высокая скорость и предельная простота работ при самостоятельном их выполнении;

• Экономичность – выбрав фундамент на сваях, во многих случаях можно сэкономить до трети выделенных на обустройства опоры для дома средств;

• Минимум земляных работ – для ленточного либо плитно-монолитного аналога копать земли придется в разы больше.

Минусы у свайного фундамента следующие:

• Сложность проведения расчетов при проектировании;

• Возможность применения только для легких зданий;

• Необходимость утепления пола и невозможность устройства подвала.

Чтобы такое основание прослужило долго, подготовку его проекта лучше доверить профессионалам. Здесь очень важны тщательные исследования грунта и грамотные расчеты. Необходимо заранее предусмотреть, как поведет себя каждая свая в будущем под нагрузкой. Малейшая ошибка – ростверк и стены на нем поведет сразу же. В результате даже кровля из металлочерепицы или профнастила на крыше будет повреждена, не говоря уж о треснувших перегородках внутри здания.

Пример на забивных сваях

Второй важный момент – это ограничения по весу строения. Тяжелый керамический кирпич или бетон для коттеджа на свайном фундаменте брать точно не стоит. Здесь больше приемлемы каркасные либо пенобетонные технологии. Они позволяют возвести легкие стены, которые простоят на винтовых либо буронабивных опорах долго и без проблем.

И вообще, прежде чем выбирать тип основания под свой дом, следует тщательно изучить, что такое СИП-панели, кирпич, брус, бревно, газо- и пеноблоки со всеми их характеристиками и плюсами с минусами. Вес стройматериала стен сильно влияет на выбор вида фундаментного основания.

Буронабивной свайный фундамент своими руками

Представленная ниже пошаговая инструкция предусматривает самостоятельное возведение свайного фундамента в буронабивном исполнении с ростверком сверху. Это наиболее востребованный вариант среди частников, так как реализовать его несложно. Для работ нужны лишь трубы из асбестоцемента, бетонный раствор и стальная либо стеклопластиковая арматура.

Устройства выполняется в пять этапов:

1. Земляные работы.

2. Установка асбестоцементных труб и укладка в них арматуры.

3. Заливка бетона.

4. Устройство ростверка.

5. Закрытие цоколя.

Для изготовления буронабивных свай требуются асбестоцементные трубы диаметром 300–400 мм. Они послужат гарантией, что фундамент будет иметь хорошую несущую способность как по вертикали, так и в горизонтальной плоскости. И в отличие от стального варианта асбестоцемент не заржавеет в земле.

Скважины для опор проще всего сделать с помощью ручного бура с бензиновым либо электрическим двигателем. Глубина этих отверстий должна получиться в итоге на 30–40 см ниже точки промерзания грунта.

Свайные столбы располагаются по периметру строения и под несущими стенами внутри с шагом до двух метров. После выбуривания скважин на их дне насыпается песчаная подушка толщиной в 10–15 см. Затем сверху в качестве опоры под сваи заливается бетон еще на 25–30 см. И уже в этот не застывший раствор устанавливаются трубы из асбестоцемента. При этом они должны выступать над землей минимум на 30 см.

Чтобы трубы оставались строго в вертикальном положении, они обсыпаются песком, который повергается в процессе этого утрамбовке. Далее производится армирование опорных столбов. Для этого используется 3-4 прута из стали либо стеклопластика сечением 10–12 мм.

Армирующие стержни необходимо разместить по центру трубы на равном удалении друг от друга. Для упрощения монтажа их еще на земле можно связать поперечинами-распорками из проволоки. По высоте эти вертикальные пруты должны оказаться выше верхнего края трубы, выступая из последней на 15–20 см. После армирования эту несъемную опалубку остается лишь залить бетоном, следя чтобы внутри раствора не образовалось пустот.

Уже через 3–4 дня на получившиеся опоры можно монтировать ростверк из железобетона (с укладкой опалубки, армированием и заливкой бетонной смеси), стального швеллера либо бруса. В итоге между ним и землей должно оказаться просвет в 25–30 см. Укладывать ростверк непосредственно на грунт нельзя, его при пучении может попросту выдавить вверх и снести вместе с постройкой.

В завершении обустройства, лучше всего уже после возведения стен, опоры и ростверковую конструкцию следует закрыть с боков обшивкой. Здесь прекрасно подойдет профнастил для крыши или фасада либо декоративный кирпич. Только сначала надо уложить все коммуникации. Благо водопровод и канализация в доме на сваях проводятся между опор без дополнительных ухищрений и сверления бетона.

Применение фундаментов на сваях в строительстве

Фундамент на железобетонных сваях прекрасно подходит для многих типов частных малоэтажных домов. Сделать его самому, руководствуясь представленной выше пошаговой инструкцией, не должно составить труда. Вот только расчеты лучше заказать у специалистов. Для гаража или бани подобную основу можно рассчитать и самостоятельно. А для коттеджа проект фундаментного основания должен быть выполнен только профессионалом.

Процесс строительства забивного варианта

Разметка свайного поля

Разгрузка сваебойной машины

Разгрузка

Транспортировка столбов

Забивка

Сваи забиваются специальной машиной

Все сваи должны быть на одном уровне

Установка пластин под обвязку

Готово!

Читайте также про другие виды фундаментов:

Смотрите также видео о преимуществах и недостатках свайных фундаментов

Читайте про другие наши материалы:

sdelat-dom.ru

правила установки, как правильно установить

Монтаж свайного фундамента применяют на участках со сложными грунтами. Он обеспечит прочное основание для здания. Установка свайно-винтового фундамента требует определенных навыков. Поэтому перед тем, как приступить к работе, следует подробней изучить информацию об этом виде основания строительных конструкций, обратить внимание на все нюансы проведения строительных работ и выбрать качественные материалы.

Преимущества и недостатки свайного фундамента

Строительство на сваях практикуют с давних времен. Раньше их изготавливали из дерева, а сейчас используют и другие материалы: сталь, железобетон. Их устанавливают винтовым и забивным способом. Второй вариант более сложный и требует применения специального оборудования.

Винтовой метод монтажа могут применять рабочие. Для этого способа не нужны особые механизмы, поэтому и стоимость строительных работ будет ниже, но на качестве фундамента это не отражается никаким образом.

На винтовых сваях возводят малоэтажные здания, коттеджи и частные дома. Они способны выдержать любой сложный грунт. Поэтому их часто используют:

1. В условиях нестабильной почвы. Винты проникают сквозь вспученный и рыхлый слой и опираются в самый прочный слой. Нижние элементы конструкции проходят все препятствия и попадают вниз. Лопасти защищают от давления грунта.
2. В местностях с близкорасположенными грунтовыми водами, на заболоченных участках. Винтовые сваи даже в такой ситуации прослужат долго.
3. Для реконструкции старых каркасных домов, хозяйственных построек и возведения каркасных строений.

Среди основных преимуществ такого фундамента выделяют:

• простоту и быстроту монтажа;
• отсутствие необходимости в применении специального оборудования;

• небольшие финансовые затраты, если сравнить его со столбчатым или ленточным фундаментом;
• возможность приступить к стройке в любое время года;
• небольшой объем земляных работ.

Этот тип фундамента не подходит для строительства и ремонта тяжелых многоэтажных зданий.

Как и у любой другой технологии, у этого варианта есть свои недостатки:

1. Невозможно контролировать процесс вкручивания сваи, поэтому неизвестно, насколько будут повреждены лопасти и антикоррозийное покрытие.
2. Глубина поражения каждой сваи отличается, поэтому конечным этапом процесса будет их выравнивание.
3. Необходимо дополнительно защищать и утеплять основание дома, так как оно остается открытым.

Установка фундамента на винтовых сваях требует отдельного строительства подсобных помещений рядом с домом, так как эта технология не позволяет создать подвал под зданием.

Технология монтажа

Технология установки такого фундамента не имеет особых сложностей, нужно провести расчеты, сделать разметку и определить необходимую глубину. Также важно ознакомиться со всеми правилами установки и возможными трудностями и ошибками, чтобы их избежать.

Расчет

Такой фундамент представляет собой группу свай, ввинченных в землю и представляющих собой единое поле. Если нужно строить дом, то для этого нужно обзавестись изделиями с диаметром ствола в 108 мм лопасти 300 мм, длиной 2,5 м. Стандартные размеры оголовка 250 на 250 мм.

На оголовок крепят обвязочный брус, швеллер или ростверку. На них впоследствии будет устанавливаться строение. Поэтому они должны быть крепкими и установленными в соответствии с рекомендациями.

Сваями называют металлические трубы, заостренные на конце. К нижней части каждой трубы прикреплена лопасть, благодаря которой металлическая опора проникает вглубь почвы, на расстояние, достаточное для устойчивости.

Существуют такие сваи:

1. Диаметром от76 до 89 мм для создания заборов, легких пристроек, беседок.
2. Если они до 108 мм. На них помещают каркасные и брусовые дома.
3. Диметром 133 мм и выше. На них возводят промышленные объекты.

Перед тем, как установить фундамент, нужно подобрать подходящие сваи. Для этого следует учитывать такие моменты:

1. Качественные сваи должны иметь толщину металла от 4 до 4,5 м.
2. Важно, чтобы у металлических лопастей была толщина около пяти миллиметров.
3. Важно плотное защитное покрытие. В противном случае оно сотрется еще во время ввинчивания и опоры очень быстро поржавеют.

Более надежными считаются сваи, наконечник которых вылит в виде одного сплошного элемента. Их можно устанавливать на любых участках, даже там, где в почве встречаются камни или корни.

Чтобы установка свайного фундамента прошла успешно, необходимо посчитать, какое количество материала может понадобиться для создания конструкции.

Чтобы подобрать оптимальное количество элементов фундамента, необходимо выяснить, какой несущей способностью обладает грунт. Для этого в некоторых точках участка пробуют вкрутить пробные трубы. Только после этого осуществляется расчет длины и количества для конкретного строительного объекта.

Чтобы узнать, сколько именно опор понадобиться для создания качественного и надежного фундамента, учитывают:

1. Линии наибольшей нагрузки. Сначала подсчитывают, сколько свай нужно для наружных и внутренних стен. Важно выяснить, через какое расстояние они должны находиться. Опоры должны стоять на 2-3 метра друг от друга не больше. Количество свай зависит от того, какой вес будет у здания. Если оно очень тяжелое, то понадобиться много опор, которые смогут удержать его.
2. Несущую способность сваи. Чтобы убедиться в правильности расчетов, необходимо учесть вес дома и добавить к нему примерные расчеты на людей, снег, мебель и другие моменты. Эту сумму делят на число нагрузки, разрешенной для одной сваи. Если в результаты будут меньше, чем число, полученное при первых расчетах, то ошибок не допущено. Если получается цифра больше, то нужно по линии нагрузки добавить еще несколько свай.

Быстро подсчитать помогают онлайн-калькуляторы. В них достаточно подставить свои данные и расчеты будут выполнены программой. Но чаще всего предпочитают проводить расчеты вручную.

Разметка

Установка свайно-винтового фундамента требует проведения разметки. Чтобы провести эту операцию, необходимо составить план первого этажа дома. Сначала отмечают углы в которых соприкасаются стены.

После этого остальные сваи устанавливают так, чтобы на каждой линии было равномерное количество. Если промежутки между опорами слишком большие, то необходимо воспользоваться промежуточными сваями, которые будут поддерживать балки перекрытия.

Разметку выполняют по трем линиям:

1. Разбивают базисные линии фундамента, то есть, переносят на строительную площадку контуры стен будущего дома.
2. Разбивают нулевой уровень свайного поля. Это высота расположения голов опор над поверхностью грунта, по которой будут проводить выравнивание свай после погружения.
3. Размечают точки погружения каждого элемента свайного поля.

Если в проект входит обустройство котлована, то применяется механическая установка свайного фундамента с применением экскаваторов. Также нужны грузовые машины, которые будут вывозить грунт с территории и укрепление котлована шпунтовым ограждением.

Глубина

Чтобы выяснить, на какую глубину следует помещать опоры, сначала проводят анализ грунта и выясняют его состав. Также нужно определить, на какую глубину промерзает грунт

Запрещено помещать сваи выше глубины промерзания, особенно, при строительстве жилых зданий.

Если фундамент строят для дальнейшего создания беседок, сараев и других легких сооружений, то опоры должны погружать в землю не меньше, чем на 1,5м.

Если дом жилой, то опоры нужно погружать на глубину равную высоте дома. На практике используют меньшую глубину. Это свидетельствует о неграмотности строителей или об их желании сократить время на воздвижение здания. Данная проблема очень опасна и может привести к серьезным последствиям.

Во время установки винтовых свай для фундамента необходимо учитывать, какие параметры сопротивления грунтов, и не превышать эти пределы. Их устанавливает завод-изготовитель, иначе сваи выйдут из строя, и понадобится их замена, что повлечет за собой дополнительные денежные затраты.

Монтаж

Монтаж фундамента на винтовых сваях осуществляет ручным и механическим способами.

Первый вариант подходит, если опоры относительно тонкие и будет проводиться строительство сараев, кладовок и других сооружений небольшого веса и в которых не будут находиться люди. Для жилого дома лучше ввести в ход специальную технику. Это связано с тем, что невозможно провести своими руками установку свай винтовых для фундамента диаметром 108 мм. В этом случае существует большая вероятность, что опоры откажут, и соединение элементов будет не прочным.

Разрешается, чтобы перекос ствола по вертикали составлял не больше двух градусов, а добиться такого показателя вручную нереально.

Механические способы более надежные. С помощью оборудования можно качественно погрузить трубы с соблюдением всех требований.

Если планируется строительство жилого здания, то устанавливать такой фундамент разрешают только механическим способом. Иначе не придется рассчитывать на устойчивость фундамента и прочность строения.

Для строительства частных домой обычно привлекают мини-экскаватор с дополнительной конструкцией, которая способствует погружению стволов на требуемую глубину. Поэтому такое оборудование незаменимо в процессе строительства жилого дома.

Во внутреннюю полость свай помещают бетон. Благодаря этому усиливается механическая жесткость трубы и снижается риск коррозии внутри элементов опоры.

С помощью бетонирования на треть увеличивается несущая способность ствола, фундамент становится более прочным, что позволяет добиться нужной устойчивости даже в непредвиденных ситуациях.

Заливают внутреннюю полость бетоном высокого качества. Заливку помещают на уровень меньше высоты подрезки для добавления сухой смеси. Это важная часть установки, так как во время просадки грунта выдавливается определенное количество жидкости, которая приведет к постепенному разрушению опор. Поэтому нужно применить смеси, которые впитают лишнюю воду.

После этого осуществляется монтаж фундамента из винтовых свай с обвязкой. Это пояс, создающий из всех опор одну систему. Благодаря этому нагрузка приходится равномерно на все элементы фундамента.

Выравнивание

После погружения винтовых свай необходимо провести их выравнивание по горизонтали. Для этого проводят устанавливают отметку и по ней подрезают все стволы. Если какой-то ствол короче необходимого размера, его предварительно наращивают: отрезают участок с технологическим отверстием и приваривают дополнительную трубу, которая добавит длины. После этого все элементы подрезают по одному уровню. В результате подрезки может открывать металл и отслаиваться немного защитного слоя, поэтому поврежденные участки обрабатывают полимерной краской.

При выборе краски следует отдавать предпочтение вариантам с влагоотталкивающими свойствами или воспользоваться битумной мастикой. Это обеспечит надежную защиту от коррозии и продлит срок службы свай.

Советы по установке

Как правильно установить свайно-винтовой фундамент следует выяснить до начала строительных работ, чтобы избежать ошибок и необходимости переделывать работу заново.

Чтобы поместить опоры на необходимую глубину, прибегают к использованию строительных машин или физической силе строителей.

Механический способ установки предпочтительней, так как вручную применить достаточно силы для достижения оптимальной глубины невозможно.

После установки отрезают верхнюю часть сваи, чтобы поравнять стволы. Для выставления уреза сваи по одному уровню, необходимо воспользоваться лазерным нивелиром.

Важно в ствол сваи заливать бетонный раствор. Он необходим не столько для усиления сваи, сколько для вытеснения из нее кислорода и предотвращения коррозии металла. Если не воспользоваться бетоном, то во время зимы внутрь опор попадет вода и их разорвет изнутри.

Во время работ необходимо соблюдать такие правила установки свайного фундамента:

1. В процессе заливки бетона следует оставить пустое пространство на несколько десятков сантиметров от верха. В него засыпают смесь из цемента и песка. Это позволяет избавиться от остатков влаги.
2. После того, как оголовки будут приварены, необходимо выполняют обвязку свай друг с другом. Для этих целей используют брусы и металлические профили.

В процессе установки фундамента можно допустить ряд ошибок. Самые распространенные из них:

1. Нельзя пытаться выкручивать сваи, чтобы поставить их на один уровень. Некоторые строители пытаются воспользоваться этим методом, но это приведет к разрыхлению уплотненного грунта и во время монтажа дома свая осядет на то расстояние, на которое была выкручена опора.
2. Часто, для облегчения работы сваю пытаются вкручивать в заранее приготовленную для этого яму. Это неправильный подход. Глубина такого отверстия должна быть не больше 30 см.

Свайно-винтовой фундамент с монтажом может обойтись в разные суммы. Цена зависит от оплаты труда рабочим, проводящих работы и стоимости материалов для строительства. Также возможны затраты на создание проекта на несущую конструкцию с геологическими и другими взысканиями. Основная трата денег уходит на материалы и расценку мастеров.

Этот вид фундамента популярен потому, что установить его можно быстро и просто, это не требует значительных денежных затрат, как в случае с другими вари антами фундамента. Но недостаток в том, что придется следить за состоянием металлических деталей, которые с годами могут ржаветь и разрушаться.

Если выбор пал на винтовые сваи, необходимо найти бригаду мастеров, обладающих достаточным опытом работы. В противном случае не удастся получить желаемый надежный и устойчивый фундамент, а стволы будут посажены неглубоко и здание долго не выстоит на подобном основании.

Также важно уделить больше внимания приобретению всех элементов конструкций. Делать это лучше у компаний-производителей. Опытный разработчик разбирается в особенностях монтажа свайно-винтового фундамента и поможет выбрать качественные элементы для основы, которая простоит долгие годы.

betonov.com

Свайный фундамент своими руками: пошаговая инструкция

Автор Сергей Федоров На чтение 13 мин. Просмотров 129 Опубликовано 06.11.2019

Свайный фундамент — основание, состоящее из вертикально установленных в земле элементов, связанных между собой, которые воспринимают суммарный вес строения и всех действующих нагрузок. Свайные фундаменты в России в сфере частного домостроения стали широко использоваться 15-20 лет с появлением каркасного строительства и легких штучных стройматериалов. Сегодня в средней полосе нашей страны каждый десятый коттедж возводится на свайном фундаменте, а в северных и южных регионов таких строений примерно 50%.

Сфера применения свайных фундаментов

Выбор в пользу свайного основания целесообразен в следующих случаях:

1. Характеристики грунта на участке не позволяют использовать фундаменты мелкозаглубленного и наземного типа. К таким грунтам относятся: торфяники, болотистые почвы, нестабильные суглинки, пучинистые, лёссовидные и набухающие грунты, плывуны и пр.
2. Высокий уровень залегания грунтовых вод на участке, а также существующая угроза подтопления в период сезонных паводков.
3. Строительство осуществляется в сейсмически неблагоприятном регионе.
4. В районах вечной мерзлоты или при промерзании грунтов более 2 метров.
5. Наличие перепадов высот на участке, строительство дома на склоне.

На грунтах со средними характеристиками, где возможно устройство наземного фундамента выбор в пользу свай позволяет существенно сократить объем земляных и бетонных работ, что приводит к снижению стоимости строительства. Основание на сваях отлично подходит для деревянных, брусовых и каркасных домов, а также строений из легких штучных материалов: газо- и пеноблоков, силикатного кирпича, керамзито- и шлакобетона. Для коттеджей из железобетонных плит и керамического кирпича использовать свайный фундамент также возможно, но при этом нагрузку, как правило, воспринимают не отдельные опоры, а свайные кусты, расчет которых должен производить только профессионал.

Свайный фундамент: плюсы и минусы

Достоинства свайных опор, используемых в качестве фундамента:

• универсальность, могут применяться для широкого диапазона грунтов;
• возможность сэкономить на земляных и бетонных работах;
• возможность применения на участках со сложным рельефом;
• минимальный уровень механизации, можно сделать своими руками;
• высокая надежность и несущая способность;
• оперативное возведение в любое время года;
• возможность сохранить существующее благоустройство на участке;
• низкая стоимость в сравнении с плитно-монолитным основанием.

Недостатки:

• необходимость проведения расчетов;
• при неправильном расчете возможно усадка и деформация основания;
• отсутствие подвального помещения;
• невозможность устройства на скальных и плотных грунтах;
• обязательно утепление и качественная гидроизоляция наземной части;
• сложности с обвязкой — соединением свай в единую конструкцию.

Почти все минусы свайного фундамента вполне устранимы, если подойти к проектированию, расчетам и строительству ответственно. Сделать это помогут действующие нормативные документы, которые рекомендуется изучить перед началом работ.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Задать вопрос экспертуНормативные документы по строительству оснований свайного типа:

СП 24.13330.2011 или СНиП 2.02.03-85.
СП 50-101-2004 Проектирование и устройство оснований и фундаментов зданий и сооружений.
СП 50-102-2003 Проектирование и устройство свайных фундаментов.

СНиП 2.02.04-88 Основания и фундаменты на вечномёрзлых грунтах.
СНиП 2.02.05-87 Фундаменты машин с динамическими нагрузками.
СНиП 3.02.01-87 Земляные сооружения, основания и фундаменты.

Виды свайных фундаментов

В настоящее время в строительной отрасли используется более 30 вариантов свайных фундаментов. Практически все из них относятся к основаниям комбинированного типа, которые состоят не только из подземной части — свай, но и наземной. Наземная часть выполняет две основные функции: 1) соединяет свайные опоры в единую конструкцию; 2) берет на себя до 50% нагрузки от веса сооружения.

В частном строительстве наиболее востребованы следующие виды фундаментов:

• Свайно-плитный комбинированный фундамент. Наземная часть представляет собой монолитную бетонную плиту, внутри которой находится армирующий каркас.

Применение: для домов из тяжелых материалов. Возводится только на плотных грунтах!

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

Достоинства: высочайшая несущая способность.

Недостатки:

• сложность расчетов;
• большой объем бетонных работ;
• трудоемкость выполнения;
• высокая стоимость.

Фундамент свайно-плитного типа для дома используется достаточно редко. Монолитная плита имеет огромный вес, поэтому сваи должны быть большого диаметра. Такие сваи невозможно установить вручную, поэтому необходимо использовать специализированную технику, что значительно удорожает стоимость строительства.

Свайно-ростверковый фундамент. Для его устройства применяются как буронабивные, так и винтовые сваи, наземные части которых соединяются между собой ростверком. Материал ростверка также может быть различным: дерево, металл, железобетон монолитный или сборный.

Применение: легкие сооружения (дачные домики, беседки, хозпостройки, бани).

Достоинства:

• простота монтажа;
• минимум расчетов;
• низкая себестоимость.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

Недостатки: небольшая несущая способность.

Стоимость и технология выполнения работ по монтажу свайно-ростверкового фундамента зависят от типа свай и материала ростверка. Во многих случаях ростверк не только является обвязкой для свайной части, но и воспринимает нагрузки от сооружения.

• Свайно-ленточный фундамент. Наземная часть такого основания — монолитная или сборная ж/б лента, установленная по периметру и несущим стенам будущего дома. По несущей способности, стоимости и трудоемкости свайно-ленточный фундамент — оптимальный вариант для коттеджа из легких стройматериалов.

Применение: для домов из легких материалов, каркасных сооружений.

Достоинства:

• простой и быстрый монтаж;
• минимальный объем бетонных и земляных работ;
• широкая сфера применения;
• низкая стоимость.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

Недостатки: не подходит для массивных строений

Проектирование и расчет свайных фундаментов

Расчеты и проектирование для свайных фундаментов проводятся на основании данных гидрогеологических изысканий, цель которых определить тип и характеристики грунтов на участке. При проведении изысканий определяется важнейший параметр — глубина заложения свай, которая зависит от глубины залегания несущих грунтов и промерзания.

В ходе расчета свайного фундамента любого типа устанавливаются следующие данные:

1. Параметры свайного поля. Рассчитывается расстояние между сваями, диаметр опор, их количество. Для винтового фундамента определяется типоразмер металлических свай, количество и расположение лопастей. Для буронабивного фундамента дополнительно рассчитывается армирование.
2. Глубина заложения наземной части. Различают мелко- и глубокозаглубленные виды монолитной плиты и ленты. Также существуют варианты с повышенным и висячим основанием. Для каждого типа заглубления используется своя методика расчета. В большинстве случаев в частном строительстве применяются мелкозаглубленные фундаменты или повышенные основания для деревянного дома.
3. Размеры фундамента. Ширина и высота ж/б ленты или ростверка определяется исходя из суммарных нагрузок, которые будут действовать на основание. В расчете учитываются постоянные и временные нагрузки, свойства грунтов и пр.
4. Расчет конечной осадки. Данный расчет является сложным, произвести его самостоятельно невозможно. При опирании свай на плотные грунты с нормальными физико-механическими характеристиками усадка для 2-3-х этажного дома составит не более 1,5%, поэтому этим расчетом можно пренебречь, чтобы не платить за него проектировщикам. Однако если коттедж возводится в сложных гидрогеологических условиях, на болотистой почве или в сейсмоопасной зоне, то расчет осадки обязателен.

Результатом разработки проекта фундамента на сваях, который вы осуществили самостоятельно, должен стать чертеж или схема, где указано места расположения свайных опор, с учетом выбранного шага, параметры свай и наземной части: плиты, ленты или ростверка.

Технология устройства свайных фундаментов

Технология устройства основания на сваях для всех типов фундамента одинакова:

1. Монтаж свайных опор.
2. Обвязка оголовков свай и обустройство наземной части.
3. Утепление и гидроизоляция.
4. Отделка цоколя, обустройство отмостки и дренажа.

Независимо от выбранного типа свайно-комбинированного фундамента работу по его монтажу всегда начинают с расчистки территории и планировки. При необходимости копается котлован или траншея под мелкозаглубленное основание, выполняется подсыпка «подушки».

Монтаж свайного фундамента: установка опор

Пошаговая инструкция по установке будет различной для каждого типа свай. Наиболее часто для частного дома, сарая или бани используются следующие виды свай:

1. Винтовые сваи. Изделия выпускаются заводом изготовителем, имеют свои типоразмеры и разновидности. Для выпуска винтовых опор применяются металлические сплавы с различными характеристиками. Самыми долговечными и дорогостоящими являются оцинкованные изделия. Опоры очень просты в монтаже. Они вкручиваются в землю, без предварительно устройства скважины, а сверху к ним привариваются оголовки.
2. Буронабивные сваи. Опоры устраиваются непосредственно на стройплощадке в предварительно подготовленные скважины. Буронабивные сваи отличаются долговечностью, низкой себестоимостью и отличными несущими способностями. Основание буронабивного типа можно выполнить самостоятельно, не покупая опоры. О том, как сделать сваи для фундамента своими руками, подробно описано в СНиП 2.02.03-85.

После окончания монтажа опор оголовки выравниваются по высоте и соединяются между собой в единую конструкцию путем обвязки.

Обвязка свайного фундамента

Для обвязки свайного фундамента может использоваться брус, металлоизделия, а если есть речь идет о массивном сооружение, то в качестве обвязки применяется железобетонный или металлический ростверк. Выбор типа и материала обвязки зависит от массы дома и материала, из которого он будет построен, свайных опор, типа наземной части.

1. Обвязка брусом используется для деревянных и каркасных домов. Для соединения свай с брусом обвязки необходимо чтобы оголовки были металлическими, поэтому такое соединение используется преимущественно для винтовых опор.
2. Обвязка швеллером применяется для строений из штучных материалов. Швеллер приваривается к оголовкам винтовых свай или специальным металлическим оголовкам-площадкам буронабивных опор, создавая жесткую конструкцию, которая обладает повышенной прочностью и устойчивостью.
3. Обвязка профильной трубой возможна только для легких домиков и хозпостроек. Технология обвязки в этом случае повторяет конструкцию со швеллером, но вместо металлопрокатного изделия используется толстостенная полая труба.

Отдельно стоит упомянуть обвязку, которая используется для соединения буронабивных свай и монолитной наземной части. В этом случае две части фундамента соединяются при помощи арматуры, образуя арматурный узел. Стержни связываются между собой проволокой и сваркой в соответствии с ранее выбранной схемой.

Заливка наземной части свайного фундамента

Наземная часть свайного основания — это плита, лента или ростверк. Все элементы по вариации исполнения могут быть как сборными, так и монолитными. Сборные конструкции используются нечасто ввиду их высокой стоимости, необходимости транспортировки и использования для монтажа подъемных механизмов. Монолитные сооружения можно легко сделать самостоятельно, при этом пошаговая инструкция по заливке наземной части свайного основания будет мало чем отличаться для плиты, ленты и ростверка.

Монтаж опалубки. Для того чтобы залить бетон устанавливается съемная или несъемная опалубка. Конструкция должна быть прочной, чтобы выдерживать бетонную массу. Особые требования по прочности предъявляются для опалубки свайно-плитного фундамента, которая состоит из нескольких частей.

1. Армирование. Внутрь опалубки устанавливается армокаркас, связанный из арматурных стержней. Конфигурация армокаркаса зависит от типа основания: для ростверка и свайно-ленточного фундамента армирование представляет собой продольные пруты арматуры с поперечными вставками. Для монолитной плиты армирование выполняется в виде сетки.
2. Заливка бетоном. Опалубка с установленным внутри нее армокаркасом заливается бетоном выбранной марки. Заливка осуществляется по определенным правилам, в соответствии с типом основания.

После затвердевания бетона свайный фундамент готов и можно приступать к его утеплению, гидроизоляции и отделочным работам.

Усиление свайного фундамента

При строительстве дома на сваях часто возникает вопрос о необходимости усиления основания. Усиливать можно один или сразу несколько элементов:

1. Свайные опоры. В частном строительстве самым популярным видом усиления свай является устройство ж/б подошвы — пяты для буронабивных опор.
2. Ростверк. Усиление ростверка выполняется металлическими швеллерами или уголками, которые навариваются, как правило, на углах будущего строения.
3. Весь фундамент. Усиление всего фундамента — трудоемкое и дорогое удовольствие. Если при строительстве коттеджа возникла потребность в усилении всего основания, то, скорее всего расчеты изначально были проведены неправильно. Чаще всего сплошное усиление применяется в отношении старых фундаментов, которые по каким-либо причинам снизили свою несущую способность.
4. Грунт вокруг свай и наземной части. Подсыпка плотного грунта производится, если толщина верхнего слабого слоя не превышает 0,5 м. Если его толщина больше, то наземную часть целесообразно делать приподнятой над уровнем земли.

Вопрос об усилении свайного фундамента следует решать на стадии проектировании. При этом необходимо помнить, что усиление окажет дополнительную нагрузку на опоры.

Гидроизоляция и утепление свайного фундамента

Гидроизоляция необходима для любого свайного фундамента. Выбор и применение гидроизоляции зависит от конструкции основания, например, для свайно-ростверкового фундамента с использованием металлоизделий или бруса оптимальным вариантом будет обмазочная гидроизоляция, которая наносится на оголовки свай и элементы обвязки. Рулонная гидроизоляция подходит для ж/б плиты, ленты и ростверка: материал помещается на место стыковки опор и наземной части, а также сверху.

При заливке железобетонного фундамента независимо от его положения относительно нулевого уровня, конструкция будет оттягивать тепло от будущего дома, и продуваться ветром. Именно поэтому свайные основания нуждаются в качественной теплоизоляции, при этом утеплению подвергается только наземная часть. Существует много вариантов и способов утепления свайных фундаментов. Самый простой и дешевый — теплоизоляция при помощи плит пеноплекса. У многих производителей выпускаются линейки продукции с пометкой «Фундамент». Плиты утеплителя крепятся внутри, снаружи и с боков монолитной ленты.

Мнение эксперта

Сергей Федоров

Профессиональный строитель. Стаж 18 лет

Задать вопрос эксперту

Выбирая утеплитель для фундамента деревянного дома необходимо отдать предпочтение материалам с низким классом горючести (маркировка НГ) для обеспечения пожаробезопасности сооружения.

Еще одно решение для создания надежной теплоизоляции фундамента — напыляемый пенополиуретан(ППУ). Это относительно новый способ утепления, имеющий множество преимуществ: отсутствие швов и стыков, влагостойкость, долговечность. Единственный минус ППУ — высокая стоимость. Чтобы утеплить свайный фундамент по всем правилам необходимо руководствоваться СНиП 3.01.01-85 и СНиП III-4-80.

Отделка цоколя и отмостка для свайного фундамента

Один из минусов свайного фундамента — отсутствие полноценного цоколя. Для повышенных и висячих оснований роль цоколя играет фальшцоколь, а для заглубленных — наземная часть основания. Самым популярным способом закрыть пространство между основанием дома и грунтом повышенного свайного фундамента является кирпичная кладка. Такой вариант подойдет для домов из штучных материалов, бруса. Для кладки рекомендуется использовать керамический кирпич, обладающий отличной влагостойкостью и прочностью. Можно сразу использовать декоративный кирпич или сверху нанести штукатурку или другую отделку. Сегодня рынки стройматериалов предлагают огромный выбор вариантов отделки цоколя на любой бюджет: искусственный и натуральный камень, плитка, фасадные панели и пр.

Фальшцоколь нуждается в утеплении, поэтому для его обустройства выбираете такие материалы, которые выдержат нагрузку теплоизоляции и декоративной отделки.

Для частного дома очень важна отмостка, которая должна иметь небольшой уклон. Соорудить отмостку необходимо по следующим причинам:

• недопущение проникновения осадков под фундамент;
• предотвращение размытия грунта вокруг свай;
• уменьшение разрушительного действия пучинистых грунтов.

Кроме этого отмостка придает строению законченный эстетичный вид. Ширина зависит от размера дома: чем больше строение, тем шире должна быть отмостка. Минимальная ширина — 0,2 м. Отмостка должна быть утеплена с помощью плит утеплителя высокой плотности. Материл отмостки может быть различным: бетон, плитка, булыжник, гранит. Наиболее часто используется традиционный вариант — облицовка тротуарной плиткой. Если отмостка будет исполнять роль дорожки, то ее следует укрепить слоем бетона.

Сколько стоит свайный фундамент?

Свайно-комбинированный фундамент, который можно выполнить своими руками — один из самых дешевых видов основания для коттеджа. Стоимость конструкции зависит от типа свай и наземной части. Экономичным вариантом является свайно-ленточный фундамент на буронабивных опорах. Устройство основания на винтовых сваях обойдется дороже за счет покупки готовых металлических опор.

Рассчитать примерную стоимость можно путем сложения всех материалов, которые будут применяться для возведения конструкции. Проще всего сделать это, используя специальный «Калькулятор фундамента». Выбирая тип основания для дома, помните, что стоимость его возведения (работа + материалы) не должна превышать 30% от сметной стоимости всего строительства.

Вы можете задать свой вопрос нашему автору:

Автор статьи

Профессиональный строитель. Стаж 18 лет

Написано статей

fazenda.guru

: Фундамент. Бетон. Отмостка :: BlogStroiki Default Default :: BlogStroiki

     Вопрос: Планирую сделать фундамент на винтовых сваях с ростверком. Подскажите, пожалуйста ,как лучше связать сваи с ленточной частью — выпустить из сваи закладную арматуру на высоту каркаса ростверка или закрыть сваю оголовком(300*300мм) и к нему привязывать каркас ростверка?

     Ответ: В строительстве применяется следующие два вида свайно-винтовых фундамента: свайно-ленточный и свайно ростверковый. Свайно-ленточный фундамент представляет собой комбинацию винтовых подземных свай и малозаглубленный ленточный фундамент. Винтовые сваи не дают фундаменту на насыщенных водой грунтах усаживаться и изменять геометрические размеры(«ведение» фундамента). При строительстве такого фундамента решается еще одна важная проблема –утепление и закрытие пространства между лентой фундамента и отмосткой. Продухи для вентиляции ,как правило, обустраивают во время бетонирования ленты фундамента.

    Свайно-ростверковый фундамент. Все свайное поле соединяется между собой жесткой монолитной железобетонной перемычкой которая и образует собой фундамент под строительство жилого дома. Ростверковые фундаменты на винтовых сваях изготавливают с помощью сборных перемычек изготовленных в заводских условиях так и монолитными ,залитыми непосредственно на строительной площадке с помощью опалубки. Применяется  и промежуточный вид ростверка-сборно-монолитный. Но для строительства частных домов больше всего подходит свайно-ростверковый монолитный фундамент.

    По своему виду ростверки делятся на низкиеи высокие. Низкие располагают на поверхности грунта, таким образом часть вертикального давления на ростверк передается и грунту, ну а высокий естественно располагается поверху свай и все давление строения распределяется на каждую из установленных свай.

    При возведении свайных фундаментов надо соблюдать требования свода правил СП 50-102-2003 «Проектирование и устройство свайных фундаментов» в части выбора винтовых свай и в части армирования и бетонирования их внутренних полостей.

   Что касается связи винтовой сваи и ростверка. Если вы ростверк планируете строить из бетона, то устанавливаете в сваю 4 прутка закладной арматуры , устанавливаете опалубку под ростверк или ленточный фундамент, каркас из арматуры  и все это бетонируете.

    Оголовок как вы предлагаете для винтовых свай оборудуют только в случае устройства ростверка из двутавра, бревна или бруса. Удачи.

Добавлено: 16.10.2013 12:43

blogstroiki.ru
