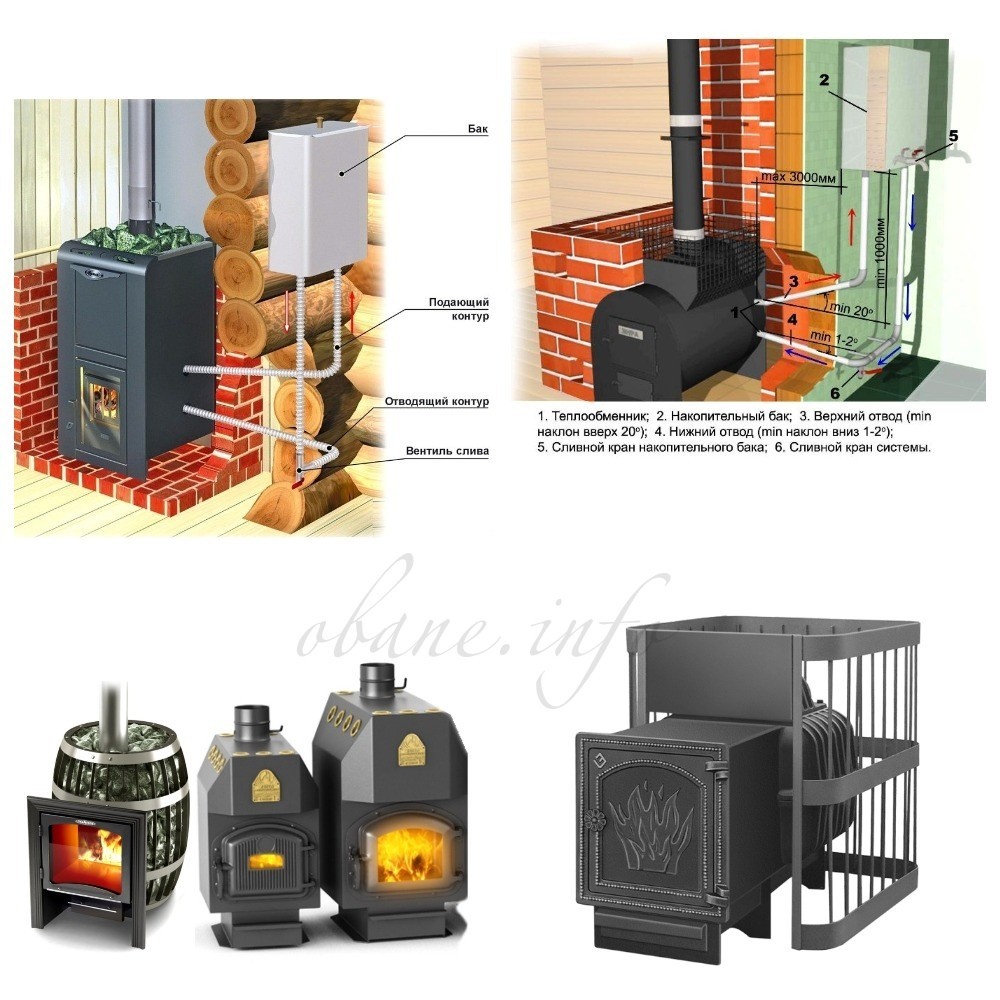

котел для бани своими руками

Котел в баню своими руками

В процессе обустройства собственной бани владельцу придется принять нелегкое решение: оборудовать ли свою парилку печкой либо же отдать выбор в пользу котла. В этом моменте каждый хозяин принимает решение самостоятельно. Но нужно понимать, что кладка печи – это крайне ответственное и очень тяжелое для неподготовленног о мастера мероприятие.

Котел в баню своими руками

Котел же можно сделать своими руками, потратив на это гораздо меньше денег, чем на строительство печи. Перед началом работы следует рассмотреть основные особенности всех существующих агрегатов и уже на основании полученной информации отдавать предпочтение какому-либо конкретному варианту.

Как сварить котел для бани

Содержание пошаговой инструкции:

Основные типы банных котлов

При выборе котла нужно, прежде всего, ориентироваться на доступность и удобство использования различных энергоносителей в месте размещения вашей бани. К примеру, газ является очень выгодным вариантом, однако возможность подключения к газопроводу есть далеко не везде.

Среди универсальных и доступных практически каждому энергоносителей можно выделить твердое топливо. При этом собрать простой твердотопливный котел легче всего. В остальном же ориентируйтесь на особенности конкретно своей ситуации и учитывайте представленную далее информацию.

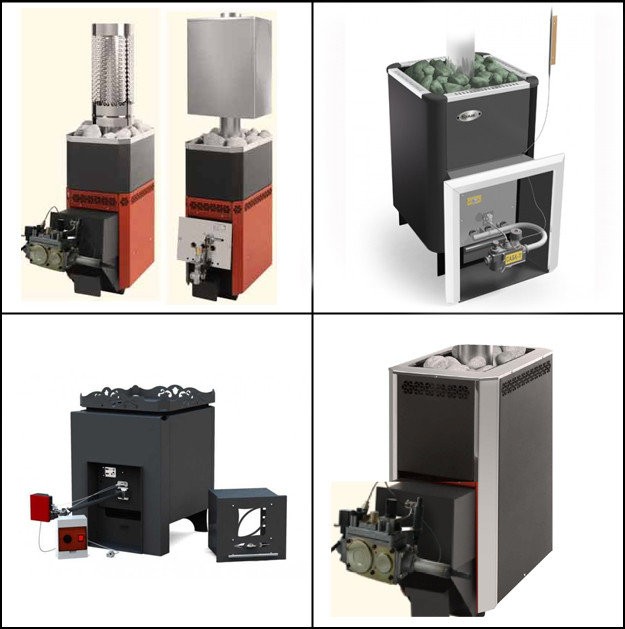

Газовый обогрев бани

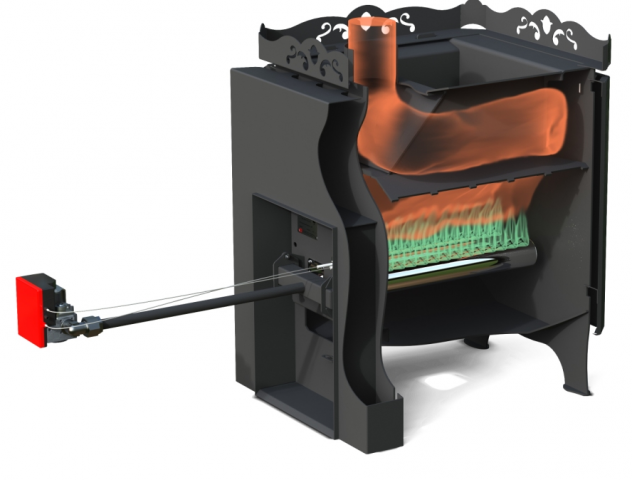

Газовый обогрев бани

Газовый котел прекрасно подходит для обогрева парной, если есть возможность подключения к газопроводу. Такое оборудование компактно и экономично, оно не дает неприятного запаха и гари при условии правильной установки и грамотного обращения.

Существуют одноконтурные (только для обогрева), двухконтурные (обогрев плюс нагрев воды) и трехконтурные (обогрев, нагрев воды и дополнительный подогрев полов и воды в банном бассейне) газовые котлы. На современном рынке представлен огромный выбор такого оборудования, так что проблем с выбором подходящего агрегата у вас не возникнет.

Делать газовый котел своими руками без наличия соответствующих навыков и опыта настоятельно не рекомендуется – газ является взрывоопасным веществом, и любая ошибка может стать фатальной.

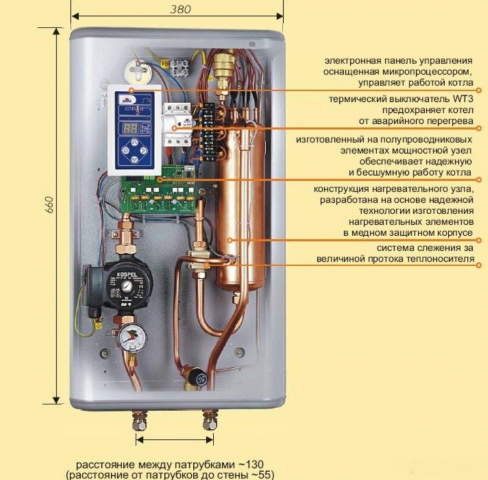

Электрический обогрев бани

Электрический обогрев бани

Электрокотлы являются наиболее экологичными. Такое оборудование предельно просто в установке и эксплуатации. Дополнительным преимуществом электрокотла является отсутствие необходимости устройства дымохода.

Такое оборудование избавит вас от необходимости запасаться топливом. Однако электрокотлом будет удобно пользоваться лишь, если в месте расположения вашей бани нет перебоев с электроснабжение м. Помимо этого, стоимость электроэнергии для многих владельцев является неприемлемой. Да и собрать хороший электрокотел своими руками достаточно сложно.

Обогрев бани с применением жидкого топлива

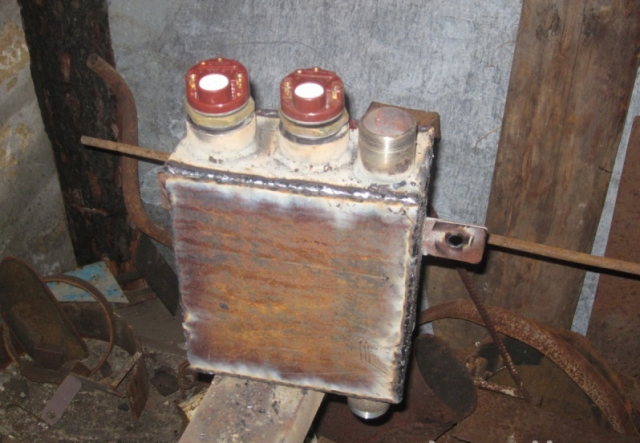

Котел на отработанном масле

Котлы на отработке или дизельном топливе являются очень удобными и эффективными, однако для установки подобного агрегата придется выделить отдельное помещение, т.к. в процессе работы жидкотопливного котла создается неприятный резкий запах.

Дополнительно придется решить вопросы доставки и хранения жидкого топлива. Особых условий для хранения дизель и отработка не требуют, но помещение для емкостей выделить придется.

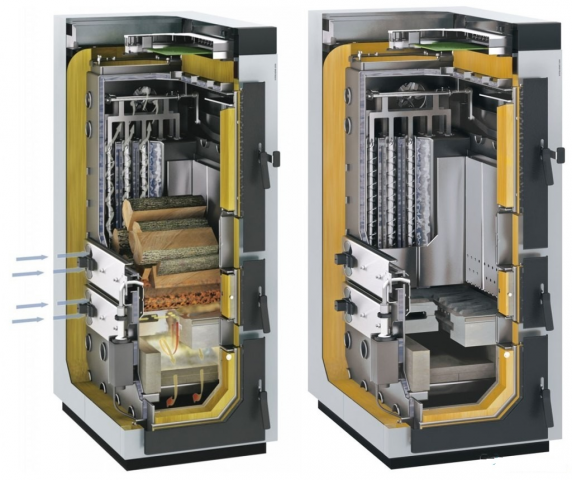

Пиролизный обогрев бани

Пиролизный обогрев бани

Главной особенностью пиролизных котлов является специфическое строение топки. Этот элемент состоит из 2 камер. В одну камеру загружается топливо. Здесь оно начинает гореть. В процессе горения выделяется газ. Образовавшийся газ переходит во вторую камеру и догорает там с образованием дополнительного тепла. В результате топливо расходуется максимально эффективно и экономично. Отходы практически отсутствуют.

Для работы пиролизного котла можно использовать как простые сухие дрова, так и различные продукты переработки древесины: гранулы, прессованные бруски и т.п. Главное, чтобы материал был хорошо высушенным, иначе процесс пиролиза не запустится.

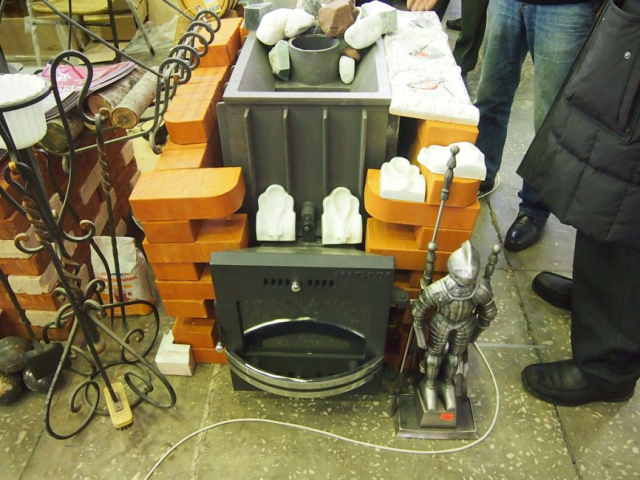

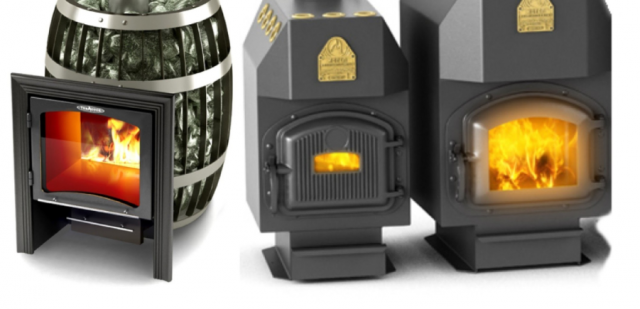

Твердотопливный обогрев бани

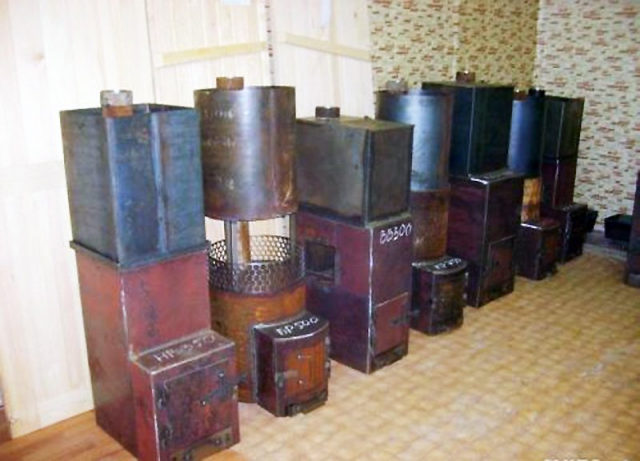

Котел для бани своими руками

Твердотопливные котлы – надежное, универсальное и проверенное множеством поколений банщиков решение. Единственный недостаток простого твердотопливного котла в том, что за его работой нужно постоянно следить и контролировать интенсивность горения топлива вручную.

Для изготовления твердотопливных банных котлов чаще всего используют сталь и чугун. Сталь в большей мере подвержена коррозионному воздействию, но характеризуется отличными теплообменными свойствами. Главным же преимуществом чугуна является фантастический срок службы.

Для более удобного использования твердотопливного котла, его конструкцию можно дополнить вентилятором либо температурным регулятором. Простой твердотопливный котел для бани можно с легкостью сделать своими руками.

Изготовление твердотопливного котла для бани

Вашему вниманию предлагается инструкция по изготовлению простейшего твердотопливного котла. Агрегата таких размеров будет достаточно для качественного обогрева парилки площадью до 9-12 м2. При необходимости вносите свои изменения в габаритные размеры конструктивных элементов.

Изготовление твердотопливного котла для бани

Первый шаг. Подготовьте все необходимые приспособления для сборки твердотопливного банного котла. Корпус агрегата лучше всего изготавливать из 200-литровой металлической бочки. Дополнительно подготовьте трубу для дымохода.

Минимально допустимая толщина материала изготовления корпуса печи – 0,4 см, крышки – 0,5 см. Подготовьте металлический лист для дна котла.

Также подготовьте сварочный агрегат, болгарку и простые слесарные инструменты.

Второй шаг. Вырежьте дно бочки и закрепите вместо него новое дно из листового металла толщиной от 0,5 см. Предварительно к листу металла приварите ножки из кусков швеллера.

На этом же этапе вырежьте в верхней крышке бочки отверстие для дымоотводящей трубы (ближе к краю) и приварите к нему патрубок для соединения с упомянутой трубой.

Третий шаг. Отступите примерно 40-50 мм от дна емкости и с помощью болгарки пропилите отверстие размером 150-100 мм для входа в зольник. Изготовьте металлическую дверцу по размерам отверстия. Прикрепите дверцу к корпусу с помощью петель.

Четвертый шаг. Подготовьте колосник. Для этого вырежьте из листового металла кусок по форме бочки и сделайте в нем некоторое количество продольных отверстий ближе к центру заготовки. Установите колосник внутрь корпуса, примерно на 60-70 мм выше отверстия из предыдущего шага. Колосник можно зафиксировать с помощью сварки либо же уложить на предварительно приваренные к внутренней поверхности бочки опоры из кусков арматуры.

Пятый шаг. На 50-70 мм выше колосника вырежьте отверстие топочной камеры. Оптимальные размеры отверстия – 250х400 мм. Установите на отверстие дверцу соответствующих размеров.

Колосник и дверцы

Шестой шаг. Установите над топкой каменку.

На этом этапе учитывайте, что по высоте топка должна равняться примерно третьей части высоты бочки без учета зольника (для него вы готовили отверстие внизу бочки).

Предварительно между топочной камерой и каменкой следует разместить перегородку из кусков швеллера либо арматуры. Шаг размещения обрезков подбирайте так, чтобы в дальнейшем в промежутки не проваливались камни.

Топка и каменка должны иметь приблизительно одинаковую высоту. Ближе к середине каменки подготовьте еще одно окно для загрузки камней. На это окно также нужно установить дверцу.

Седьмой шаг. Зачистите котел от ржавчины и прочих загрязнений, если они присутствуют.

При желании можете дополнительно укомплектовать свой самодельный котел баком для нагрева воды. Для бака можно использовать любую емкость подходящего вам объема. Бак размещайте над каменкой с небольшим смещением от места сопряжения котла с дымоотводящей трубой.

В завершении вам останется лишь установить котел в парилке и подключить его к дымоходу.

Правила установки котла

Чтобы эксплуатация котла была максимально успешной и безопасной, соблюдайте несколько простых правил его установки.

Делаем котел для бани своими руками: 3 варианта конструкций с подробным описанием технологии

Хорошо, когда запланированного бюджета на строительство бани достаточно и на красивую отделку интерьера, и на эффектную обшивку заграничным сайдингом, и на умную автоматизированную систему отопления. Но что делать, если котельная готова, а на дорогой импортный котел средств не хватило? В таком случае можно изготовить хороший котел для бани своими руками: из металлической бочки, листов или трубы. Конечно, до автоматизации ему будет далеко, зато получится дешево и сердито. По-русски, так сказать.

Самый простой самодельный котел для бани – из трубы, железной или металлической. Вот только расположить ее можно как вертикально, так и горизонтально – у первого, и у второго способа есть свои плюсы и минусы.

В общем же для работы понадобится сварочный аппарат, угловая шлифовальная машинка с дисками по металлу и дизельный или бензиновый генератор.

Технология сборки горизонтальной конструкции

Трубу нужно положить и заглушить с одной стороны – с другой устанавливается дверка. Все это и есть топка, в которую можно будет потом вварить колено для воды. Сверху ставится бак из металла, и каждая свежая порция воды, во время нагревания в колене, будет поступать в бак, а холодная – займет ее место. Все нагревание будет происходить достаточно равномерно.

Сбоку трубы следует установить каменку – самую обычную полку с камнями.

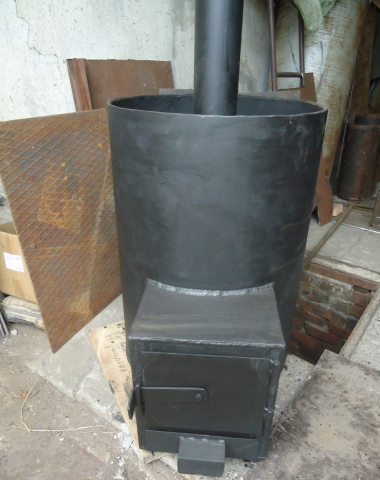

Вертикальная конструкция и ее особенности

А вот если такую трубу поставить на заглушенную сторону и в ее середину вварить еще одну заглушку – низ станет топкой, а вверх послужит баком для воды. Саму полку для камней можно приварить сбоку.

Если толщина металла трубы значительна, то верхнюю и нижнюю часть такого котла рациональнее изготавливать отдельно — ввиду общей массивности конструкции. Причем для бака достаточно и тонкостенной бочки, тогда когда низ нужно изготавливать только из толстостенной трубы. Причем, чем она будет толще, тем дольше прослужит сам котел.

И, наконец, между топкой и баком можно сделать каменку, вырезать для нее дополнительную дверку и вварить внутрь чугунные колосники. Трубу от такого котла устанавливать нужно строго по центру, а саму бочку – надевать уже на нее, обварив место соединения до 100% герметичности. Ко всему в трубу желательно еще и сделать заслонку, которую обычно закрывают после прогорания дров. К слову, из котла трубу нужно выпустить металлическую, а вот надеть на нее можно и железную, и асбестовую. Ведь такая комбинированная труба – с асбестовым верхом и железным низом – самая безопасная. Она должна свободно надеваться на металл, ведь материалы при нагревании всегда имеют разные коэффициенты расширения.

Такие простые котлы в баню своими руками – прекрасная временная альтернатива дорогому промышленному, который можно купить через год-два – тогда, когда это будет удобно в финансовом плане.

Самая простая конструкция котла — на основе бочки

Вот технология, как изготовить самодельный котел для бани самой простой конструкции.

Для этого понадобится большая толстая и прочная бочка с советских времен – именно такая, которая куда крепче любых современных. В ней нужно с помощью зубила или топора вырубить верхнюю часть. После чего для выхода дыма отдельно отрезается кусок трубы – на 150 мм. Далее в бочке следует вырезать отверстие и приварить к нему эту трубу.

Теперь из другой, уже обычной 200 л бочки нужно вырезать нижнюю крышку, а в ее центре – отверстие под 10 сантиметровую трубу. Настало самое время изготовить ее – она должна быть 10 см в диаметре и высотой чуть больше высоты бочки.

После чего нужно отрезать 4 куска швеллера и приварить их крышке от 200 литровой бочки. А с другой стороны крышки — приварить 10 сантиметровую трубу.

Теперь из обычного листа металла делается верхняя крышка для котла и вырубается зубилом специальное отверстие для трубы на 10 см – так, чтобы сама труба сидела плотно, но двигалась все же свободно. После чего хомутом нужно присоединить сам котел к трубе дымохода – но перед этим обязательно утеплив асбестом или стеклотканью.

Вот после всего этого уже можно класть в котел дрова на 1/3 объема – этого будет достаточно для первой проверки. Сверху ставится труба с хорошо приваренной крышкой, сразу на дрова – ее нужно выровнять по центру котла так, чтобы во время движении вниз ничего не цепляло сами стенки котла. А уже на трубу сверху нужно надеть верхнюю крышку.

Осталось плеснуть в трубу немного керосина и бросить спичку. Ни дыма, ни запаха не будет – все вытянется в трубу. А чтобы дрова быстро не сгорели, нужно прикрыть поддувало.

Особенности конструирования котла длительного горения

В обычном твердотопливном котле дрова горят быстро – около 2-3 часов. А вот банные процедуры обычно затягиваются на дольше, а потому, чтобы из парилки в одном полотенце не пришлось бегать подкидывать дров, ничего нет лучше, чем котлы для бани самодельные длительного горения – это просто. При тех же объемах дрова в нем будут гореть все 20-30 часов, а все благодаря ограничению поступлению воздуха.

Сам принцип работы котла такой: через загрузочное отверстие, которое расположено выше середины самого корпуса, поступает партия дров и поджигается в ее верхней части. Над топливом находится ограничитель, который опирается на дрова коническим хвостовиком. По ходу горения дров этот ограничитель подачи воздуха медленно опускается в нижнюю часть печи и служит своего рода сигнализатором дозагрузки следующей партии топлива. Причем топить такой котел можно не только дровами – но и брикетированным торфом, углем и модными пеллетами.

Если вы хотите узнать, что лучше: дрова или топливные брикеты, советуем прочитать статью https://stroy-banya.com/banshikam/toplivnye-brikety-ili-drova-chto-luchshe.html

Для изготовления этого котла тоже понадобится толстостенная стальная труба – лучше диаметром 30 см и длиной 8 м 50 см. В верхней ее части нужно вварить отводок из другой трубы – диаметром 100 мм, и длиной не больше 40 см. Весь секрет такой конструкции – в ограничении зоны горения топлива, которая хорошо уплотняет дрова, а потому не позволяет избыточному количеству кислорода быстро сжигать топливо. И всем этим занимается специальное приспособление – отрезок трубы в 60 мм, длина которого больше длины печи – 90 см. К нижнему торцу этого ограничителя нужно приварить специальный стальной диск 27 диаметра с крыльчаткой – шесть дугообразных лопастей. Причем внутренний диаметр трубы будет ограничен 20-ю мм, чтобы ограничить то количество воздуха, что поступает в зону горения.

Верхнюю часть котла нужно закрыть съемной круглой крышкой с центральным отверстием, диаметр которого немного больше наружного диаметра самого штока ограничителя – это позволит ему свободно перемещаться внутри всего топливного прибора. А вот в нижней части корпуса изготавливается прямоугольное отверстие с дверцей – для периодического удаления продуктов сгорания. К слову, золы в такой печке будет намного меньше, как и копоти в дымоходе. А вот тепло, которое будет образовываться при сгорании топлива, сразу поступит для обогрева теплоносителя с жидкостью. Для чего в баке – прямоугольном параллелепипеде – проходит труба, приваренная к дымоходу печи. К самому баку присоединены трубопроводы, по которым отводится и подается вода.

Котел для бани своими руками – сделать несложно

Какой элемент играет в бане ведущую роль? – Разумеется, котел. Именно хороший, грамотно сделанный и с умом установленный, он обеспечивает необходимую температуру и поддерживает жар в парной. Конечно, такой элемент можно при желании и купить, но не все люди считают такой подход наилучшим.

Ведь вполне можно сделать и котел для бани своими руками – никаких проблем в этом отношении не возникнет, если Вы воспользуетесь грамотными и понятно изложенными инструкциями.

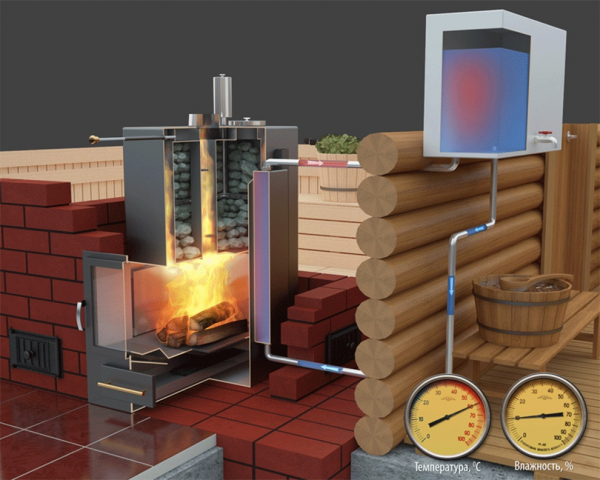

Котел для бани – общая схема

Печь и котел: общие черты и различия

Как альтернативу можно рассматривать каменку, она является неплохой альтернативой котлу, однако именно первое решение нравится большинству. Большой разницы между ними нет, однако в общих чертах различия отметить стоит, хотя бы для общей информации .

Печь и ее строение

Кирпичная печь

Кирпичная печь для бани – это, безусловно, неплохой вариант, и ее можно тоже без проблем построить своими руками. Однако при этом стоит понимать, что печь из кирпича – это не котел из чугуна, со всеми вытекающими недостатками. Зато котлы для бани своими руками, сделанные из обрезков труб или бочек, иным образом назвать нельзя.

Оба эти варианта предназначены для одного и того же, и прекрасно подходят для выполнения таких функций, как:

• Нагрев воды для мытья,
• Нагрев камней для пара и жара,
• Общий разогрев помещения,
• Поддержания температуры в рамках необходимых показателей.

Важно!
Печь для бани – это в любом случае кладка из кирпича.
А котел – это практически любая другая конструкция, так что путаться тут не нужно.

Котлы во всем их многообразии

Как работает котел

Что же касается котлов – тут существует по меньшей мере две большие их категории. Котлы могут быть как самодельными, созданными из подручных средств и доступных материалов, так и покупными. Множество производителей рекомендует свои изделия и подчеркивает, что делать котлы в баню своими руками – это не выгодно и глупо, но при этом практика множества народных умельцев из раза в раз показывает обратное.

По меньшей мере, сказать можно следующее:

• Сделать такую вещь самостоятельно можно без особой практической подготовки,
• Это не потребует больших финансовых вложений,
• Процесс не отнимает много времени при грамотной организации труда,
• Изделие получается безопасным и вполне надежным, если следовать инструкциям,
• Но быстро нагревается, его не нужно топить так долго, как печь-каменку для бани.

Главное – подобрать понятные и детальные чертежи котла для бани своими руками, их на нашем сайте можно найти немало. А еще стоит совместить наиболее подходящий проект с доступными материалами и личными потребностями – вот тогда точно удастся достигнуть идеала!

Приступаем к работе!

Система со всеми важными элементами

Итак, как сделать котел в баню своими руками? Что нужно уметь, и на какие этапы подразделяется такая работа?

Для начала нужно произвести все необходимые расчеты, и сделать это корректно, без погрешностей. Либо можно взять модель с уже готовыми расчетами – таких материалов в сети интернет хватает, можно найти массу интересных моделей.

Что только не идет в качестве основы!

Далее нужно подобрать тот расходный материал, который подойдет для создания этого изделия, и будет для Вас доступным.

• Рассчитать, чтобы понять, чего и сколько надо,
• Подобрать из имеющихся, а также докупить все необходимое в строительных или в специализированных банных магазинах,
• Поохотиться за тем, что можно добыть бесплатно.

Также для того, чтобы делать банные котлы своими руками, необходимо уметь резать металл – этот навык потребуется практически со стопроцентной вероятностью. Ведь котел – это тонкостенная конструкция из металла, которая в любом случае создается из металлических листов или из другого объекта, который сделан из металла, и над которым придется поработать – инструкция иных вариантов не усматривает.

Важно!
Вам пригодятся ножницы по металлу, и они должны быть качественными, острыми.
В противном случае добиться хорошего результата просто не получится.

Поработать придется и со сваркой. Так как цена оборудования совсем не мала, будет прекрасно, если эта техника у Вас уже будет, или если Вы сможете взять ее у знакомых. Желательно иметь навыки управления таким оборудованием, ведь сварочный шов всегда оказывается зоной особого риска, и он обязательно должен быть качественным, надежным.

Только с хорошим навыком у Вас получится хороший шов, и только хороший шов станет основой для по-настоящему добротного котла.

Следующим и последним этапом станет строительство кирпичного короба для Вашего котла. А следовательно, Вам придется также и выполнить кладку. Зачем она нужна? – Все просто. Металлические конструкции могут давать слишком интенсивный тепловой поток, который совсем не нужен человеку, а кирпич может надежно оградить от этого, и обеспечить дополнительную безопасность, защиту от риска ожогов.

Эта кирпичная стенка делается со специальными отверстиями для вентилирования – по сути, она достаточно проста, однако делать ее необходимо с пониманием.

Не забывайте, что кирпич обладает некоторым весом, и потому при строительстве тяжелой стенки следует обеспечить качественный фундамент. В противном случае может возникнуть немало внезапных проблем.

Важно!
При создании печи нельзя забывать о дымоходе.
Следует иметь в виду не только риски, связанные с пожаром, но и с распространением угарного газа, задымлением.

Заключение

Результат может быть прекрасным

Итак, как сделать котел для бани своими руками? – Это совсем не сложно. Главное – чтобы у Вас были все необходимые подручные материалы, основой которых является металл или изделия из него. При наличии минимальных навыков в сварке, резке металла и кладке кирпича Вы сможете сделать прекрасный котел своими руками.

moya-banya.ru

Котел для бани своими руками: виды, оборудование, сборка

На чтение 6 мин.

Создавать котлы для бани своими руками выгодно благодаря точному подбору параметров, адаптации под конкретные условия эксплуатации, качеству используемых материалов. Стоимость конструкции обойдётся намного дешевле, по сравнению с покупкой готовых моделей устройств.

Котел для бани

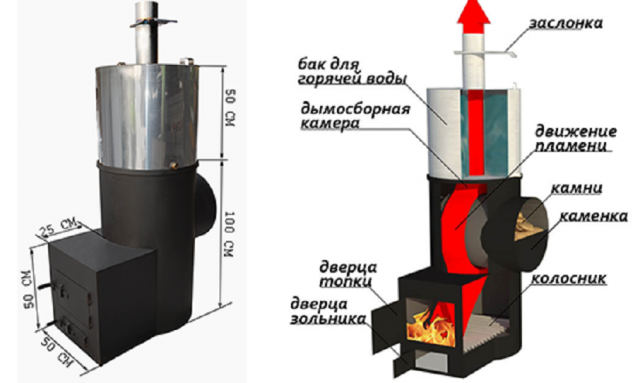

Конструкция

Конструктивно самодельные котлы для бани состоят из следующих элементов:

• топочной камеры;
• зольника;
• каменки;
• чана с водой;
• дымохода.

Подбирая оптимальные размеры котла можно добиться повышения эффективности сгорания топлива, обеспечивать внутри бани оптимальный микроклимат и контроль температуры.

Особенности конструкции:

• стальной корпус, способствующий быстрой отдаче тепла в помещение;
• отсутствие рубашки охлаждения, за счёт чего упрощается технология сборки;
• не предусмотрены внутренние каналы, поэтому температура продуктов сгорания высокая;
• удобное размещение дверцы для загрузки топлива (в предбаннике) и камеры сгорания (в парной).

При необходимости печь под дрова или уголь можно легко адаптировать под электрический нагреватель или газ.

Виды

По форме корпуса котлы бывают цилиндрические и прямоугольные. Первый тип выгоден компактными размерами, простотой конструкции, быстрым прогревом. Второй тип обеспечивает максимальную площадь нагрева для каменки, обладает высокой мощностью, позволяет стапливать длинные дрова или большое количество твёрдого топлива за одну загрузку топочной.

Цилиндрический

Изготавливается из трубы длиной 0,8–1,2м, диаметром от 400 до 500 мм и толщиной стенок 6–8 мм. Устанавливается в вертикальном положении, снизу приваривается стальное дно, сбоку проделывается дверца для топочной, сверху оборудуется ёмкость для воды, монтируется дымоход.

Колосниковую решётку делать не обязательно. Выносной канал обычно по толщине равен толщине стенок бани.

В конструкции с каменкой труба располагается горизонтально, сверху неё монтируется короб каменки, а сбоку – дымоход. В торцевой части приваривают ёмкость для воды.

Прямоугольный

Изготавливаются прямоугольные котлы из легированной стали толщиной более 4 мм методом сварки. Габариты камеры сгорания выбираются на основе типа используемого топлива и функциональности. Топка может быть вертикальной или горизонтальной.

Прямоугольное отверстие камеры сгорания располагают в торцевой части, каменка и ёмкость для воды — в верхней.

Способы обогрева

При изготовлении котла для бани из трубы или стальных листов нужно выбрать топливо:

• природный газ;
• электрический ТЭН;
• жидкое топливо;
• пиролиз;
• твёрдое топливо.

Газовый обогрев бани

Газовый нагрев является самым экономичным и доступным. Конструкция котла существенно упрощается, количество обслуживаний минимально. Но необходимо чётко соблюдать требования по безопасности эксплуатации: обеспечить хорошую тягу дымохода, установить систему вентилирования, датчики утечки.

Газовое оборудование для обогрева

Электрический обогрев бани

Отопление электрокотлом является не дешёвым, но универсальным. Он выгоден отсутствием продуктов сгорания, не требует монтажа дымоотвода, заготовки топлива и оборудования мест для его хранения.

Обогрев бани с применением жидкого топлива

При условии отсутствия подключённого газа и электричества применяют жидкое топливо. Котёл отличается высокой конструктивной сложностью, необходимостью частых обслуживаний, высокими требованиями к месту установки.

Пиролизный обогрев бани

Процесс пиролиза основан на получении газа для отопления ёмкости с водой в процессе сгорания древесного топлива. Оборудование имеет две камеры сгорания и сложную конструкцию. Преимуществами такого решения является длительное экономное отопление, повышенные температуры нагрева до +1200⁰С.

Твердотопливный обогрев бани

Твердотопливный агрегат для нагрева выгоднее других автономных котлов. Имеет простую конструкцию, не требует частых обслуживаний, позволяет использовать различные виды твёрдого топлива.

Недостатками являются: инерционность нагрева, необходимость оборудования места для хранения топлива, частая чистка дымохода от нагара и сажи.

Как сделать котёл для бани

Изготовление котла в баню своими руками из трубы пошагово выполняется в несколько этапов:

1. Создаётся чертёж конструкции на основании замеров помещения для монтажа.
2. Закупаются необходимые материалы.
3. Подготавливаются инструменты для работы.
4. Свариваются опоры.
5. Сборка котла.
6. Монтаж экрана.

Расходные материалы и оборудование

Для создания котла в парилке для бани своими руками из трубы понадобятся следующие материалы:

• бочка или труба диаметром 500 мм и длиной до 1 м;
• жаропрочная сталь толщиной 4-5 мм;
• стальные уголки;
• арматура диаметром 14 мм;
• дверцы, петли, ручки, колосники, трубы для дымохода.

Изготовление металлического котла потребует применения следующих инструментов:

• сварочного аппарата;
• строительного уровня;
• маркера;
• плоскогубцев;
• болгарки с дисками по металлу.

Сварка опор конструкции

Перед тем как сваривать котёл для бани, необходимо изготовить для него специальные опоры. Они позволят надёжно зафиксировать все основные элементы внутри него.

Опорная металлическая конструкция пошагово собирается в таком порядке:

1. Внутри трубы параллельно земле формируется три уровня горизонтальных опор. Они изготавливаются из арматуры длиной по 30 мм каждая, которая приваривается внутри на уровне топки, поддувала, а также 200 мм от верха трубы.
2. Ко дну приваривается стальной круг по внутреннему диаметру трубы.
3. На уровне топочной устанавливаются крепежи под колосники.
4. На верхний уровень укладывается круглый стальной лист, предназначенный для камней. В нём проделывается отверстие под крепление дымохода.
5. Вырезается болгаркой отверстие для топочной над уровнем расположения колосников.
6. Сооружается короб с перегородкой зольника и топочной. Устанавливается на уровне колосников. Колосники укладываются внутрь короба.

Скорость сгорания топлива в твердотопливных котлах можно регулировать при помощи заслонки на дымоходе. Её монтируют прямо в дымоотводной трубе в удобном месте.

Сварка котла для бани

Сборка конструкции

Сборка самодельного котла в баню из трубы выполняется так:

1. Внутрь трубы вставляется короб и надёжно приваривается так, чтобы он частично выходил за пределы корпуса печи или входил в топочную камеру.
2. Между каменкой и топкой устанавливается ёмкость с водой.
3. В верхней части котла монтируется дымоход к заранее приделанному патрубку.
4. Внутри помещения подготавливается фундамент для установки печи. Это либо монолитная заливка бетоном слоя 100 мм на песчано-щебневую подушку, либо укладка ЖБИ плиты.
5. Выполняется установка котла внутри бани.
6. В каменку насыпают камни.
7. Теплоизолируют дымоход фольгированным утеплителем.

Тепловой экран

Эксплуатация печей в домашних условиях требует оборудования защитного экрана одним из следующих способов:

1. На заложенный ранее фундамент выполняется кирпичная кладка вдоль примыкающих стен. Каждый ряд выравнивается вертикально и горизонтально. Его высота должна составлять не менее 1,5 м, то есть выше расположения топочной на 40-50 см.
2. Вокруг печи устанавливается П-образная кирпичная стенка с обеспечением доступа к топочной.

При кладке важно оставить в нижней части отверстия для доступа к топочной непрогретого воздуха. Он позволит формировать тягу и обеспечить конвективный нагрев помещения.

trubyda.ru

Котел для парилки своими руками

Как самому сделать котел в баню своими руками

Поскольку многие хозяева частных домов лично занимаются строительством бани, то у них закономерно возникает вопрос: как самому сделать котел в баню своими руками? Проще всего приобрести специальную печь заводского изготовления, но такой вариант не всегда доступен по цене. А недорогие котлы не впечатляют качеством сборки и материалов.

Конструкция самодельного котла для парилки

Чертеж самодельного котла в баню

Банные печи работают при других условиях, нежели дровяные котлы отопления, отсюда и различия в конструкции:

• Любой самодельный котел в баню лишен водяной рубашки, стенки топки отдают тепло непосредственно воздуху помещения.
• Корпус топки изготавливают из стали, поскольку сделать чугунное литье в домашних условиях нереально.
• Внутренние каналы для дымовых газов отсутствуют, а дымоход имеет минимальное число поворотов, так как температура газов на выходе высока. Результат – в месте поворота или соединения металл прогорает.
• Загрузочная дверца расположена в выносном канале. Камера сгорания находится в помещении парной, а загружать ее дровами нужно из предбанника, поэтому для прохода сквозь стену делается такой канал.

Как правило, котлы для бани самодельные изготавливают двух видов: цилиндрической и прямоугольной формы. Конструкция первых более доступна по материалам и проста в изготовлении. На изготовление прямоугольной печи потребуется больше финансовых и трудовых затрат, но в работе такие котлы лучше и более популярны.

Котлы цилиндрической формы

Проще всего сделать котел для бани из трубы с толстыми стенками (6—8 мм). Можно взять и тонкостенную трубу, а то и вовсе железную бочку, но долго такая печь служить не будет. Итак, труба диаметром 400—500 мм до 1 м в длину будет камерой сгорания. К ней следует приварить днище и крышку из стального листа толщиной не менее 5 мм. Такой котел в баню можно делать без колосниковой решетки, все операции производятся через загрузочную дверцу. Выносной канал для ее установки можно сделать прямоугольного или круглого сечения, длина его равна толщине стены бани.

Котел в баню из трубы

В центре крышки выполняется отверстие, к которому приваривается патрубок для дымохода. Регулировать интенсивность горения можно, установив в дымоходе заслонку, которая будет уменьшать тягу. Но чаще делают отверстие в дверце и врезают в нее патрубок с заслонкой, как показано на рисунке.

Бортик на котле

Самодельный котел в баню из трубы должен иметь каменку, здесь для нее приварен специальный бортик из стали толщиной 4 мм. Это простейшая модель печи, а трубу можно расположить и горизонтально, особенно если она имеет большой диаметр. Тогда дверцу нужно будет ставить с торца, а дымоход приваривать в конце трубы. Для устойчивости к корпусу топки нужно будет прикрепить опоры.

Самодельный котел для бани

Прямоугольные котлы

Перед тем как изготовить котел для бани прямоугольной формы, нужно подобрать листовой металл в необходимом количестве. Толщина его должна быть не менее 4 мм, при этом лучше подыскать легированную жаропрочную сталь. Если ее не окажется, можно взять и обычную, толщиной 5—6 мм. Чтобы растопить помещение парной объемом 20 м 3. габариты камеры сгорания должны быть ориентировочно 450 х 450 при высоте 600 мм. В данном случае рассматривается топка, стоящая вертикально. Ориентация в пространстве не играет особой роли, все зависит от наличия свободного места.

Прямоугольный котел для бани

Дальнейшая инструкция о том, как сварить котел для бани своими руками:

• Разметить стальной лист и выполнить его раскрой с помощью болгарки. Порезать полосовой металл на ребра жесткости, трубы для воздушной заслонки и дымохода.
• Сварить корпус топки. Прорезать внизу фронтальной части отверстие для дверцы, а в крышке – для патрубка дымохода. Приварить патрубок как показано на рисунке, а также выносной канал для загрузки дров.
• Ко всем стенкам камеры сгорания приварить ребра жесткости из полосы толщиной 4 мм. Кроме упрочнения конструкции ребра улучшают теплообмен между топкой и воздухом помещения.
• Изготовить и установить загрузочную дверцу с регулируемыми петлями и запорным механизмом. В тело дверцы можно врезать патрубок с воздушной заслонкой, которая будет регулировать подачу воздуха для горения.
• Прикрепить борта для устройства верхней каменки. Такая конструкция не является обязательной, часто весь котел ограждают сеткой и пространство между ней и корпусом доверху засыпают камнями .

Принцип сборки горизонтальной печи мало чем отличается, его можно осуществить, изучив чертеж для котла в баню:

Чертеж для котла в баню

В этой конструкции каменка погружена внутрь топки за счет углубления сверху корпуса. Камни будут отлично прогреваться, но объем камеры сгорания уменьшается. Здесь предусмотрена установка колосниковой решетки и дверцы зольника, в этом случае врезать заслонку для воздуха в загрузочную дверцу не нужно.

Рекомендации по установке

Задолго до того как сделать котел для бани, надо определиться с расположением и диаметром дымоходной трубы. Конструкция самодельной печи должна учитывать эти моменты, чтобы потом не пришлось делать несколько поворотов дымохода, это повлияет на срок его службы. Если же вы решили разместить на трубе бак для нагрева воды, то она должна прямо подниматься и уходить через кровлю. Начиная с подшивки потолка, и до самого конца рекомендуется для дымохода применять двухслойные трубы типа «сэндвич». Температура уходящих газов в нем достаточно высокая, поэтому труба не должна напрямую контактировать с элементами потолка и кровли. Подробная схема как установить котел в баню представлена на рисунке.

Агрегат нельзя ставить на полы, для него нужно выполнить фундамент в виде плиты из бетона или кирпича. Облицованные деревом поверхности стен, которые находятся рядом, необходимо защитить от теплового потока с помощью экранов из базальтовых материалов. Некоторые домовладельцы задумываются о том, чем покрасить котел в бане с целью облагородить интерьер. Существуют специальные промышленные высокотемпературные краски, но их использование нецелесообразно. Температура горения дров – 600 ºС, любую краску придется часто обновлять, а стоимость ее очень высокая. Лучше устроить каменку на весь корпус, как рассказывалось выше или обложить котел керамическим кирпичом.

Заключение

Зная, как сделать котел в баню собственными силами, можно не только сэкономить средства, но и собрать печь конкретно под свою парилку, рационально используя пространство помещения. В процессе работы самодельный котел можно модернизировать, например, приварить снаружи топки нержавеющие трубы для заливки в них воды с целью «поддать пару».

Рекомендуем:

Как правильно выбрать котел для бани Как утеплить баню — подробное руководство Разновидности печей для бани с баком для воды

Котел для бани своими руками — как сделать?

Кто не мечтал хоть раз о собственной сауне, где можно попариться в компании друзей, оздоровить свое тело и закалить дух? Однако не у всех есть возможность обзавестись личной парилкой. Но если у вас есть дача или загородный дом, то грех отказывать себе в таком удовольствии. Неотъемлемым атрибутом любой сауны является печь или котел, именно это устройство нагревает воду и поддерживает должную температуру в парилке. Нагреватель можно приобрести, но ни для кого не секрет, что это удовольствие стоит определенных финансовых затрат. Однако вполне реально сделать котел для бани своими руками.

В чем различия между печью и котлом?

Выбирая отопительный прибор для сауны, в первую очередь следует отметить, что печи, котлы для бань выполняют одинаковую функцию, а именно обеспечивают поддержание нормального температурного баланса. Благодаря чему водные процедуры становятся максимально эффективными.

Различия же состоят в том, что печь возводят из кирпича, а вот котел для бани своими руками строят из железной бочки или же из части металлического твердого широкого шланга. Многие отдают предпочтение железному нагревателю, так как для того, чтобы изготовить каменный отопительный прибор, требуется много времени и сил.

Какие бывают виды нагревателей?

Все отопительные устройства для парилки разделяются в соответствии с типом используемого топлива для их работы. Так, различают водонагреватели, в которых можно применять уголь, газ, электроэнергию, жидкое топливо, а также котлы для бань на дровах.

Если рассматривать газовые агрегаты, то на сегодняшний день они являются самыми экономичными, но только в том случае, если к вашему участку подведен газ. Такие нагреватели не нуждаются в запасе топлива. Газовые нагревательные устройства компактны и не выделяют неприятных запахов. Что касается электрических вариантов, то их использование влечет немалые затраты, но при этом, установив такой прибор, вы не должны будете организовывать вентиляционную систему. Нагреватели для саун, которые работают на жидком топливе, довольно непривередливы в эксплуатации.

Что касается формы и размеров, то котел из металла может быть как большой, так и маленький. В зависимости от индивидуальных предпочтений отопительный прибор можно разместить в углу комнаты или закрепить на стене. Допускается вариант изготовления разборного нагревателя воды. Раскладной агрегат дает возможность организовать парилку даже в помещении, которое не может похвастаться своими размерами. Перед тем как начать делать котел для бани своими руками, рекомендуется определиться не только с материалом, но и со способом устройства отопительной конструкции.

Особенности железных нагревателей

Рассматривая преимущества приборов для парилок из металла, нельзя не отметить, что они довольно быстро накаляются, имеют компактные размеры и не требовательны в уходе. Железные устройства максимально равномерно прогревают всю площадь помещения. Немаловажным преимуществом отопительного прибора из металла является то, что его легко может сделать самостоятельно даже человек, который не обладает специальными навыками, главное — иметь желание и следовать нехитрым советам.

Подбирая нагреватель, лучше не останавливать свой выбор на газовых или электрических конструкциях, так как они могут стать причиной возникновения пожара. Дать толчок этому может как утечка газа, так и короткое замыкание, которое не исключено в помещении парилки, где постоянно есть контакт с водой и повышена влажность воздуха. Поэтому самым распространенным и безопасным прибором для нагрева воды остается котел для бани на дровах. Для его работы используется природное сырье, которое постепенно перегорает и не представляет никакой скрытой угрозы.

Необходимые инструменты

Для того чтобы создать своими руками отопительный прибор для парилки, в первую очередь необходимо подготовить все нужные чертежи, инструменты и материалы. Самодельные котлы для бани не предполагают наличия каких-то сложных специальных знаний и умений.

Из инструментов вам понадобятся:

• сварочный аппарат;
• топор;
• болгарка;
• бензиновый генератор;
• шлифовальная машинка;
• диски по металлу.

Расходные материалы

В качестве сырья подойдет бочка из железа. Помимо нее, можно использовать, для того чтобы изготовить своими руками котел для бани, самодельный обрезок железного шланга больших размеров. Диаметр его должен быть не менее 50 сантиметров, а длина в среднем варьироваться от 70 см до 1 м.Естественно, размеры нагревателя следует выбирать исходя из габаритов самой комнаты для банных процедур. Такой прибор подойдет для обогрева помещения не более 9 квадратных метров.

Банный нагреватель из металлической бочки

Изготовление нагревателя из бочки — самой простой способ. Вам понадобятся две емкости, одна из которых будет иметь объем около 200 литров. В первую очередь при помощи топора удаляется верхняя часть бочки. Далее в емкости проделывается отверстие для шланга, который будет выполнять функцию дымохода.В той бочке, которая имеет объем 200 литров, вырезается дно, и в нем делается отверстие, диаметр которого составляет 10 сантиметров. Учитывайте, что высота шланга должна быть немного больше бочки. Предварительно приготовленный швеллер следует разделить поровну на четыре части, которые привариваются к вырезанной из двухсотлитровой бочки крышке. Эти устройства незаменимы, в первую очередь если используются отапливаемые дровами котлы для бани. Дровяные продукты горения по мере переработки трамбуются швеллерами. К обратной стороне крышки приваривается шланг, диаметр которого составляет 10 см.

Чтобы сделать верхнюю крышку для котла, используют металлический лист. В поверхности проделываются отверстия под шланг аналогичного размера. Следует помнить, что труба должна прилегать к крышке плотно. Используя хомут, банный котел присоединяют к дымоходу.

В завершение проделываются отверстия, в которые закладываются дрова. Они необходимы также, чтобы очищать нагреватель от золы. Для этого вырезается достаточных размеров люк, а затем приваривается дверца. Что касается поддувала, то оно делается аналогичным способом, однако данное отверстие должно располагаться немного ниже предыдущего. Некоторые устанавливают внутрь ящичек, который облегчает процесс очистки нагревательного прибора от отходов.

Банный котел из металлической трубы

Изготовить отопительный прибор для парилки из трубы очень просто, и это не влечет за собой большие траты. Очень часто такие нагреватели применяют в качестве временного варианта. Котел для бани, своими руками выполненный из стальной трубы, может исправно прослужить несколько лет, но для этого важно правильно установить его и регулярно производить очистку.

Горизонтальное и вертикальное расположение

Само по себе название говорит о том, что данный способ установки предполагает, что труба должна располагаться горизонтально. Для того чтобы создать топку, необходимо одну сторону будущего нагревателя закрыть наглухо, а ко второй прикрепить дверцу. Далее следует зафиксировать стальной бак. Вода, которая поступает в колено, греется и переходит в бак, а на ее место поступает холодная вода. Такой процесс происходит приблизительно за двадцать минут.Если вы решили расположить трубу вертикально, то в первую очередь необходимо сделать с одной стороны заглушку. После следует поставить агрегат на сторону с заглушкой и приварить к ее середине еще одну. Таким образом, нижняя часть нагревателя играет роль топки, а верхняя часть служит баком для воды. Для того чтобы самодельный отопительный прибор для парилки прослужил не один год, используйте только трубы с толстыми стенками.

Затем между топкой и баком необходимо сделать каменку. Для этого проделывают в трубе дополнительное отверстие. Далее привариваются колосники, и устанавливается дверца. Трубу следует ставить в центре, а бочку необходимо надевать поверх нее. Все стыки должны быть хорошо сварены, для того чтобы устройство было полностью герметичным.

Почему некоторые дети рождаются с «поцелуем ангела»? Ангелы, как всем нам известно, относятся доброжелательно к людям и их здоровью. Если у вашего ребенка есть так называемый поцелуй ангела, то вам нечег.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Наши предки спали не так, как мы. Что мы делаем неправильно? В это трудно поверить, но ученые и многие историки склоняются к мнению, что современный человек спит совсем не так, как его древние предки. Изначально.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

Изготовление котла для бани

В каждой бане должна быть горячая вода. Нагреть эту жидкость можно разным способом. Однако наиболее выгодный предусматривает использование такого котла, который одновременно нагревает парилку, создает пар и делает воду горячей. Конечно, таким устройством является котел для бани на дровах.

Кроме такого агрегата для нагрева воды в бане можно использовать газовые или комбинированные котлы. а также электрокотлы с водяным контуром. Правда, их монтируют не в парилке, а в специальном помещении. Поэтому для создания пара придется осуществить установку специальной печи, о которой часто отмечают в различных видео.

Конструкция котла на дровах

Котлы для бани на дровах несколько отличаются от стандартных твердотопливных устройств с водяным контуром. В первую очередь они не имеют теплоизоляции вокруг топки с кирпичом. Это объясняется тем, что тепло, которое выделяется при горении, должно нагревать не только водяной контур, но и парилку. По этой же причине агрегаты никогда не имеют водяной рубашки.

Как отмечают в разных видео, устройство котла с водяным контуром всегда состоит из:

1. Топки. Внутри нее стенки обложены огнеупорным кирпичом.
2. Зольника. На его дверке часто находится поддувало.
3. Колосников. Размещаются между топкой и зольной камерой.
4. Каменки. Ее задачей является перераспределение и частичный отвод тепла. Представляет собой емкость, наполненную камнями. Она размещена над обложенной кирпичом топкой.
5. Бачка для воды. Находится над каменкой.
6. Дымохода. Он проходит через каменку и бак для воды. Затем переходит в основной дымоход. Этот элемент больше всего «страдает» от избыточного тепла, и поэтому его стенки часто перегорают. Особенно металл перегорает в коленях. По этой причине дымоход делают прямым без колен или с очень малым количеством колен.

Некоторые мастера делают котел для бани своими руками без каменки. Конечно, это никак не сказывается на способности конструкции обогревать парилку. Однако пар становится тяжелым, поскольку все тепло направляется на нагрев воды, которая быстро закипает и насыщает помещение плотным паром.

В домашних условиях можно сделать цилиндрический или прямоугольный котел в баню своими руками. Их делают из почти одинаковых материалов. В основном используется жаростойкая нержавейка или листовая сталь. Самодельные банные чугунные устройства с водяным контуром не встречаются, ведь работать с этим материалом очень сложно.

Они являются такими:

1. Металлическая бочка или труба с большим диаметром (70-80 см), а также листовая сталь или нержавейка. Толщина стенок бочки/трубы должна превышать 3 мм, стали — 5 мм.
2. Листовой металл с толщиной 2-3 мм. Из него будет делаться бак для воды. Нужен только для прямоугольного котла.
3. Труба с диаметром, равным 10 см.
4. Металлические петли.
5. Кран для бака с водой.
6. Обрезки швеллера или арматуры.

Изготовление цилиндрического котла

Перед тем, как сделать котел для бани правильно, нужно составить чертежи или же найти в открытых источниках разные варианты и выбрать наиболее подходящий.

Свой цилиндрический вертикальный котел делают так:

1. Берут бочку, вырезают в ней дно. Если используется труба с диаметром 40-80 см и длиной 1 м, то вырезать ничего не надо.
2. Вырезают из листового металла или нержавейки круг с диаметром, который равняется диаметру бочки/трубы.
3. К кругу приваривают ножки. Ими могут послужить остатки швеллера или балки.
4. Возле отрезанного дна вырезают прямоугольное отверстие. Размеры 15х10 см. Одна из его длинных сторон должна быть на том же уровне, что и нижний край бочки.
5. Приваривают к нижнему краю бочки круг с ножками.
6. Выпиливают из металла дверку, приваривают к ней петли и ручку-задвижку. В дверке вырезают отверстие для движения воздуха. Оно может быть круглым или напоминать прямоугольник. В первом случае приваривают трубу с внутренней подвижной заслонкой. которая сможет полностью или частично перекрывать трубу. Во втором берут два уголка, обрезают одну из продольных сторон обеих так, чтобы осталось 3-4 мм и приваривают обрезанным боком над и под отверстием. После из тонкой листовой стали или нержавейки вырезают полосу, загибают один ее конец. Далее надо установить ее в пространство между двумя уголками. Приваривают петли дверки к бочке.
7. Отмеряют 6 см от верха проема для зольной дверки, делают отметки. На этом уровне приваривают колосник. Его следует изготовить из листового металла (толщина 5 мм). Для этого вырезают круг и делают в его центре продольные отверстия длиной, равной радиусу бочки.
8. Отмеряют 10 см от уровня колосников и вырезают отверстие для топочной дверки. Размеры отверстия 40х25 см. Изготавливают и фиксируют дверцу топки. Процесс аналогичен изготовлению зольной дверки за исключением поддувала.
9. Внутренние стенки топки нужно обложить шамотным кирпичом .
10. Делают перегородку между топкой и каменкой, которая также будет находиться в середине бочки. Перегородку надо установить так, чтобы высота топки составила 1/3 высоты бочки. Перегородку можно сварить из остатков швеллера. Между ними оставляют отверстия, однако они должны быть меньше размеров камней.
11. Посередине высоты каменки (эта характеристика должна быть такой, как и в топке) вырезают отверстие, фиксируют дверцу.
12. Вверху каменки приваривают круг с отверстием по центру. К дырке приваривают трубу диаметром 10 см и высотой, которая вдвое больше от высоты водяного бака. Все элементы нужно сварить так, чтобы швы получились герметичными.
13. Изготавливают крышку бака с водой, а также внизу бака делают отверстие, приваривают трубу с диаметром ½ дюйма. К ней прикрепляют кран.

Прямоугольный агрегат

Прямоугольный котел для бани своими руками делают аналогичным образом. Правда, в самом начале обязательно рисуют чертеж, чтобы не сделать ошибку во время разрезания листовой стали на прямоугольники.

Особенности изготовления являются такими:

1. Дверка может быть как сделанной собственноручно, так и купленной в магазине.
2. Внутри топку также нужно обложить шамотным кирпичом.
3. Каменку можно установить как над топкой, так возле или вокруг нее. Чтобы реализовать последний вариант, то есть обложить топку камнем, вокруг нее закрепляют металлическую сетку.
4. К внешним сторонам топки следует приваривать ребра жесткости.
5. Конструкция может быть как цельной, так и разборной. То есть обложенная внутри кирпичом топка может находиться внизу, а закрепленный на дымоходе бак с водой — под потолком или на любой сделанной из кирпича стене. Бак можно сделать из ободьев колес автомобилей. Берут два обода, срезают в каждом одну сторону, складывают, склеивают термостойким клеем и размещают бак вокруг трубы с соответствующим диаметром.
6. Чтобы через стыки между отдельными частями котла с водяным контуром не шел дым, их следует изолировать с помощью асбеста.
7. При необходимости можно вынести топку и зольник агрегата с водяным контуром в предбанник. Для этого две части удлиняют на величину, равную толщине стены. Если стена является деревянной, отверстие в ней нужно обложить асбестом или базальтовой ватой.

Электрокотел

Согласно разным видео электрические котлы для бани делают в такой последовательности:

1. Берут металлическую трубу (диаметр 15,9 см, длина 35 см) и приваривают к ее концам заглушки.
2. Вверху и внизу боковой стенки делают по отверстию. Диаметр — ¾ дюйма.
3. К отверстиям приваривают патрубки с таким же диаметром и внешней резьбой на одном конце.
4. В нижней заглушке вырезают отверстие и приваривают патрубок для спуска воды. На нем фиксируют вентиль.
5. Делают отверстия для ТЭНов. Они могут быть в нижней или верхней заглушке, или в обоих одновременно. Последние два варианта подходят для систем с принудительной циркуляцией. Первый вариант подходит для систем как с насосом, так и без него.
6. В отверстиях для нагревательных элементов будущего электрокотла фиксируют муфты. Их диаметр должен соответствовать размерам ТЭНа.
7. Наверху будущего электрокотла делают отверстие и приваривают патрубок для клапана, который сбрасывает давление.
8. Вкручивают ТЭНы и подключают к пускателю по схеме «Звезда». Эту схему можно увидеть на многих фото.
9. Утепляют конструкцию. Для этого ее нужно обложить минеральной ватой. Можно обложить и иным утеплителем.
10. К пускателю присоединяют блок управления и автоматический выключатель.
11. К блоку управления подключают термодатчики.
12. Изготавливают из листового металла (толщина 2 мм) корпус и устанавливают в нем электрический котел для бани и все дополнительные элементы.

Также можно изготовить электродный и индукционный котел для сауны. Эти самоделки можно увидеть на разных фото.

Похожие статьи:

Изготовление котла на отработанном масле Изготовление тэнового котла Изготовление шахтного котла Изготовление котла Холмова

Источники: http://cotlix.com/28-kotel-v-banyu-svoimi-rukami, http://fb.ru/article/141599/kotel-dlya-bani-svoimi-rukami—kak-sdelat, http://poluchi-teplo.ru/kotlyi/dr/izgotovlenie-kotla-dlya-bani.html

v-banyu.ru

с баком для воды, как установить?

Мы много и неоднократно рассказывали о банных печах. Теперь наступил черед «тяжелой артиллерии» в сфере теплотехники. Тема сегодняшнего разговора — котел для бани. Чем он отличается от своей младшей сестры, и в какую сторону.

Отличие котла от печи

Банная печь работает по следующему принципу. В топке печи сгорает топливо, при этом происходит образование несгораемых остатков — золы, летучих веществ — дымовых газов и выделение тепловой энергии, которая нагревает ее тело. Тело печи, в свою очередь, греет контактные поверхности и предметы, например каменную засыпку, которые, уже, за счет конвекции воздушных потоков повышают температуру в помещении. Другое дело котел в бане. В его камере сгорания то же происходит окисление топлива и выделение тепловой энергии, однако распределение ее в объеме помещения происходит не в процессе суховоздушной конвекции, а за счет циркуляции теплоносителя в замкнутом контуре. Рассмотрим, какие преимущества имеет банный котел перед печью:

1. Котлы для бани, в процессе обогрева помещения ликвидируют практически все «мертвые зоны» помещения. То есть процесс обогрева становится полностью прогнозируемым и управляемым. К примеру, комната отдыха имеет большую площадь, нежели тамбур, значит, для ее обогрева необходимо разместить несколько радиаторов с достаточным количеством секций, а в тамбуре можно обойтись одним, но обустроить его так, что бы он создавал «тепловую завесу» в районе входной двери. То же самое можно предпринимать в районе оконных проемов. Рационально размещенный контур отопления, сможет нивелировать теплотехнические недостатки помещения, которые были заложены в него изначально, еще на этапе строительства.
2. Котел в баню может быть как одноконтурным, так и многоконтурным. Один тепловой контур решает задачу обогрева помещения. Дополнительные — обеспечивают баню горячей водой, отвечают за работу «теплого пола» и прочее.
3. Котлы в баню могут поставляться и в варианте автоматизированного управления. То есть большинство типичных задач истопника можно существенно облегчить.
4. Банные котлы отличаются более продуманной конструкцией, значительно более высоким функционалом и, как правило, повышенным коэффициентом полезного действия и топливной экономичностью.
5. Как это парадоксально не звучит, но вопрос, как установить котел в баню своими руками решается значительно проще, нежели, кажется на первый взгляд. Очевидно, что вне конкуренции по простоте установки выступают малогабаритные облегченные банные печи из нержавейки. Но вот сооружение полноценной кирпичной банной печи становится целой эпопеей. Мало того, что очень мало вменяемых специалистов — печников, которые могут сделать полноценный теплотехнический расчет и воплотить его на практике, так еще и постройка печи такого типа возможна лишь на стадии возведения самой бани. По крайней мере, в большинстве случаев.
6. При общей площади помещения бани более 75 кв. м. отопление ее исключительно банной печкой видится малореальным.

А что же банная печь? Когда ее использовать целесообразнее и рациональней? Пойдем по порядку:

1. Когда площадь внутренних помещений бани и их компоновка позволяют отопить все разделенные функциональные зоны посредством печи, в том числе, и с применением выносной топки.
2. Когда количество одновременно принимающих процедуры человек не превышает 4, и вопрос горячего водоснабжения вполне решается применением навесных или насадных баков из нержавейки, которые монтируются непосредственно на печь.
3. Когда для владельца бани принципиально качество получаемого пара, определенные виды которого можно сгенерировать исключительно на каменных печах сложной конструкции.
4. Когда баня используется периодически, а использовать в качестве теплоносителя антифриз, для заполнения контура котла, в силу каких либо причин, невозможно.
5. Котлы банные в виде многотопливных систем, гораздо сложнее конструктивно и на порядок дороже, нежели комбинированные печи.
6. Котел для сауны или бани, в большинстве случаев потребует организации отдельного технического помещения или, как минимум, выделенной зоны — котельной. Печь не так требовательно в этом плане.

Важно! Стоит отметить, что банная печь с водяным контуром, во многом схожа с котлом, однако, коренное отличие состоит в том, что котел более производителен, более функционален и легче подвергается модернизации и автоматизации.

Виды котлов и их функциональное назначение

Основным критерием , который подразделяет котлы для бань на различные виды, выступает использование конкретного вида топлива. Самыми распространенными, в практическом применении выступают: твердотопливные котлы, газовые котлы для бани, электрические, комбинированные системы и инновационные высокоэкономичные системы пиролизного горения. Рассмотрим их детальнее:

• Котлы для бани на дровах относятся к самому распространенному типу — твердотопливным. В ряде регионов страны древесное топливо является самым доступным и дешевым, а в ряде случаев выступает безальтернативным вариантом для обогрева бани. Золу от сгорания древесного топлива легко утилизировать и при наличии приусадебного участка можно с успехом использовать в качестве экологически чистого и дармового калийного удобрения. Для обогрева среднестатистической бани площадью 35 кв.м. в условиях типичной зимы европейской части страны необходимо порядка 5 — 6 кг кондиционной древесины в час. Естественно, что указанное количество является усредненным и не учитывает ряд конкретных особенностей, в частности качество теплоизоляции строения. Котлы для бани на дровах с баком для воды, с успехом могут обеспечить горячей водой даже обширную компанию парящихся, причем, ввиду особенностей длиннопламенного горения древесины — обеспечить быстро. Стоит заметить, что котел для бани на дровах является, едва ли не самым дешевым вариантом на рынке, в сегменте своих конкурентов;
• Угольные котлы в баню с подогревом воды, скорее занимают сектор коммерческих общественных бань. Их отличает высокая тепловая мощность, производительность и длительность горения, особенно на углях антрацитах и полуантрацитах. Загружать их топливом нужно так же значительно реже, нежели дровяные. Но, в то же время, проблемой выступает утилизация золы. Для частного использования они хороши в безлесных районах, в которых котлы на дровах для бани получили ограниченное распространение ввиду дороговизны древесного топлива. Стоит отметить, что установка котла в бане должна предусматривать возможность загрузки топливом с улицы, во избежание загрязнения внутреннего объема бани частицами угля и топочного шлака;
• Близки к котлам первых двух типов, системы работающие на древесном, торфяном и угольном брикете. Конструктивно они отличаются мало, а выгодной стороной стоит рассматривать возможность работы на более дешевом и кондиционном виде топлива;
• Газовый котел в баню отличается высокой степенью автоматизации, низкой стоимостью эксплуатации и тепловой эффективностью. Сжигание природного газа сопровождается выделением исключительно газообразных продуктов горения, обладающих крайне низкой способностью к образованию сажевых отложений в дымовых каналах. Следовательно, с проблемой очистки дымоходов владельцу придется сталкиваться достаточно редко. К недостаткам, причем, существенным, стоит отнести: слабую степень газификации периферии, включая дачные участки, сельские районы и садовые товарищества. Помимо этого, подведение коммуникаций, является сложным технологическим процессом, который в праве осуществлять, исключительно лицензированные организации. Смесь природного газа и воздуха крайне взрывоопасна, беспристрастная статистика несчастных случаев, только подтверждает этот печальный факт;

Кстати! Практика показывает, что при прочих равных условиях газовый котел для сауны является едва ли не самым выгодным, в свете его практической эксплуатации.

• Котлы на жидком топливе. Выступают достаточно экзотическим вариантом. Причин несколько: это и дороговизна дизельного и котельного топлива и мазута, необходимость организации мер по его хранению, резкий специфический и стойкий запах самого топлива и его контактных следов, что предопределяет необходимость обустройства хорошо изолированного котельного помещения. С другой стороны, процессы горения такого типа хорошо управляются и они эффективны с теплотехнической точки зрения, продукты горения в виде шлаков отсутствуют, склонность к образованию сажевых отложений при соблюдении режимов горения — умеренная;
• Электрический котел для бани пришел в наш быт из Скандинавии и Финляндии и его отличают абсолютная экологическая чистота. Процесс горения, как таковой, отсутствует вовсе, следовательно, отпадает необходимость в загрузке топлива, удалении продуктов горения, обустройстве дымохода и интенсивной приточной вентиляции. Полностью исключена возможность отравления угарным газом. В то же время, процессы управлением такой системой можно автоматизировать практически на 100 %. С другой стороны, возникает вероятность поражения электрическим током большой силы. Электрическая проводка потребует закладки проводника увеличенного сечения, что сопряжено с получением технических условий и дополнительными бюрократическими препонами. Электрокотел для бани достаточно долго выходит на пиковую мощность, а при наличии многоконтурной гидравлической обвязки процесс этот еще более усугубляется;

Помни! Электрокотел в баню, мощностью более 7,5 кВт, как правило, потребует трехфазного питания, и его эксплуатация является самой дорогостоящей среди всех систем. Альтернативой видится использование электричества не в чистом виде, а в образе комбинированных систем.

• Котлы комбинированные. Включают в себя возможность использовать несколько видов топлива, как с минимальным изменением первоначальной конструкции, так и без таковой. Например, дровяной котел для бани может иметь в своей конструкции узел, который превращает его в котел для бани электрический. Это качество очень удобно, когда быстрый разогрев бани и выход парной на номинальную температуру осуществляется на дровах, а поддержание ее в широких пределах в автоматическом режиме обеспечивается электрической частью и исключает на этом этапе периодическое подбрасывание дров. Подобное решение можно применить, когда котел на дровах для бани превращается в котел газовый для бани, примерно с тем же алгоритмом работы, что и в предыдущем примере. Так же котлы для сауны на дровах и угле удобно использовать при перебоях с обеспечением основным топливом, тем более, что общая компоновка камеры сгорания таких изделий принципиально не отличается. Очевидно, что долговременная эксплуатация системы на длиннопламенных углях потребует более тщательной очистки дымовых каналов от сажевых отложений, да и проводить такую операцию придется чаще;
• Пиролизные системы. По сути, как и котел для сауны на дровах, он использует в качестве топлива древесину, однако, процесс горения отличается от традиционного в корне. Древесное топливо подвергается термическому разложению, при котором образуется высококалорийный топочный газ, который, впоследствии и сгорает, причем, в топочном пространстве, которое разделено на несколько обособленных зон, применяется рециркуляция газов, что позволяет очень эффективно использовать топливо и получать очень высокие показатели топливной экономичности. Стоит отметить, что такие котлы могут использовать в качестве топлива не только поленья, как традиционные котлы дровяные для бани. Для удобства и эффективности эксплуатации, в качестве топливного сырья может использоваться пеллеты и брикеты. Некоторые производители отмечают возможность пиролизного сгорания отходов деревообрабатывающей промышленности и побочных продуктов растениеводства, как например, стебли и лузга подсолнечника, кукурузы, соломы зерновых культур. Самым серьезным недостатком при эксплуатации таких котлов следует считать повышенные требования к влажности сырья. Повышенное содержание влаги сильно усложняет протекание процессов и их качество. Другим недостатком следует признать высокую цену на такие изделия.

Словечко от Бывалого! Справедливости ради, стоит признать, что пиролизные котлы рассчитаны, все таки, на поддержание установившейся температуры, нежели на ее быстрый набор. Для обогревания загородного дома это качество полезно, а для разогрева парной, в которой необходимо быстро и эффективно поднять температуру до максимальных значений все преимущества котлов длительного горения, к которым, без сомнения относятся и пиролизные, выглядят весьма сомнительными.

Критерии выбора котла

Современный рынок предоставляет большой выбор изделий промышленного изготовления, поэтому вопрос, как выбрать котел для бани, не теряет своей актуальности.

Во первых, для начала стоит определиться, какой лучше для бани котел, исходя из ваших конкретных условий:

1. Площадь обогреваемых помещений. Исходя из нее, рассчитывается тепловая мощность котла. Как правило, для бань коэффициент расчета составляет 1,27. То есть, площадь помещения бани составляет условных 30 кв.м. при высоте потолков не более 2250 мм. Следовательно, для обогрева внутреннего объема необходимо каждый час 3,81 кВт тепловой энергии, без учета ее потерь вследствие недостатков теплоизоляции. Естественно, что котлы банные с баком для воды требуют дополнительное количество энергии, прямо пропорциональное объему воды.
2. Возможности обеспечения топливом. Очевидно, что котлы для бань на дровах уместны там, где заготовка кондиционных дров не составляет проблемы. Если баня используется часто и в напряженном тепловом режиме, затраты на топливо будут составлять немалую, если не основную часть, общего расходного бюджета.
3. Немаловажен материал из которого изготовлено изделие. В подавляющем большинстве случаев котлы для бани с баком для воды или без такового изготавливаются из конструкционной низкоуглеродистой стали. Водогрейные баки рационально приобретать из нержавеющей стали для их более длительной эксплуатации емкости, без признаков проявления коррозии. Толщина стенок котла имеет принципиальное значение в местах испытывающих наиболее тяжелую тепловую нагрузку. Чем толще тело в таких узлах, тем меньшая вероятность проявлений термического окисления металла, деформаций, прогораний топки, свода, колосниковой решетки. Однако, массивные конструкции имеют большой вес, что предопределяет применение ряда дополнительных мер при обустройстве фундаментного основания, да и в целом, отражается на удобстве монтажа. Модное нынче направление по отделке металлического котла натуральным камнем, безусловно, заслуживает внимания, однако не следует забывать, что время нагрева конструкции и выхода ее на номинальный температурный режим значительно увеличивается, как и стоимость такого изделия.
4. Общая конструкция котла. Здесь следует рассматривать комплекс факторов. Например, наличие выносной топки. Если, котлы для бани дровяные можно закладывать поленьями непосредственно внутри банного помещения, то загрузочное отверстие угольного, рациональнее вынести в грязную зону или вообще на улицу. Стоит внимательно осмотреть устройство зольника и колосниковой решетки. Наличие возможности регулировки тяги и поступающего в топочное пространство количества воздуха позволяют управлять процессом горения и его интенсивностью в достаточно широких пределах.
5. Возможность рационального размещения каменной засыпки. Если уж имеется котел на дровах для сауны, то очевидным развитием конструкции является размещение на нем корзины с каменной укладкой для генерации пара. Принципиальных моментов в этом пункте несколько. Первое — объем каменной укладки. Чем он больше, тем более инерционной будет работа котла, он дольше будет разогреваться, но и дольше будет сохранять тепло, более равномерно отдавать его в окружающее пространство. Второе — расположение корзины в обвязке котла. Наиболее оптимальным следует считать такое положение, при котором камни будут получать максимальную температуру и прогреваться в полном объеме. Обычно такие показатели позволяет получать засыпка, установленная на своде котла в верхней его части. Хорошо прогретые камни до максимальной температуры — залог получения качественного, легкого мелкодисперсного сухого пара.

Еще несколько важных параметров отразим в виде сравнительной информационной таблицы:

Название параметра	Преимущества	Недостатки
Расположение каменной засыпки по периметру котла	Хороший и равномерный прогрев камней до температуры 370 — 420 градусов Цельсия	Увеличение внешнего габарита котла в парном помещении. При отсутствии конвекционного зазора значительно возрастает тепловая нагрузка на корпус котла
Расположение водонагревательного бака на дымоходной трубе	Экономится место в нижнем габарите котла. Вода в меньшей степени подвержена закипанию	Нагрев большого объема воды происходит медленнее, чем при расположении нагревательного бака, непосредственно на корпусе котла и вода быстрее остывает, после завершения топки
Принудительный принцип циркуляции теплоносителя, посредством применения циркуляционного насоса	Позволяет более эффективно прокачивать нагретый теплоноситель и осуществлять теплообмен	Критически зависит от наличия в сети электрического питания. Принцип один, нет света — нет циркуляции

Правила монтажа отопительного котла в бане

После решения вопроса, какой котел лучше для бани естественным образом возникает проблема, как правильно установить котел в бане. Для ее решения существует ряд основополагающих правил и принципов:

1. Если снаряженный вес котла превышает 400 кг, то под него необходимо организовать полноценное фундаментное основание. Локальный фундамент под котел должен быть отвязан от основного фундамента под строением бани. Кроме этого, об усилении основания под котел стоит задуматься, если при обустройстве пола применялись лаги сечением менее 150×50 мм и доска пола толщиной менее 40 мм.
2. Даже при наличии ножек, обеспечивающих тепловой зазор между нижней частью котла и поверхностью пола, последний необходимо оснастить огнестойкой плоскостью. В ее роли может выступить металлический лист, уложенный на слой прессованной минеральной ваты или керамическая плитка с достаточными показателями механической прочности.
3. Установка котла в бане своими руками сопряжена с проведением сварочных работ, особенно, когда линия дымового канала требует существенной корректировки. Проведение таковых должно сопровождаться соблюдением норм противопожарной безопасности, как при стандартных огневых работах. Хорошей альтернативой сварке можно считать применение наборных дымоотводящих труб соединяющихся механическим путем.
4. Не стоит пренебрегать требованиями СНиП относительно расстояния от поверхности котла до плоскости деревянного потолка. Не стоит оставлять свободное расстояние менее 1250 мм. Для мощных, высокопроизводительных котлов это особенно актуально. Если котел установлен на подиум и расстояние до потолка недостаточно, то рациональнее отказаться от использования подиума, нежели провоцировать возможность возгорания.
5. Все дымоотводящие элементы в местах контакта с конструкцией кровли должны одеваться в термоизолирующие гильзы.

В принципе, вопрос, как установить котел в бане, вполне решается силами двух квалифицированных человек, и единственный момент, который потребует привлечения дополнительных рук — это доставка котла на место монтажа и его непосредственная установка на точке.

Заключение

Понятия, котел, баня, пар становятся все более обыденными и привычными. Вопрос, как установить котел в баню достаточно оперативно решается либо силами квалифицированных специалистов со стороны, либо самостоятельно, но, возможно, не так быстро. Широкая номенклатура современного котельного оборудования позволяет выбрать изделие, максимально отвечающее насущным потребностям пользователя. Самое главное, выбрать качественный и достойный экземпляр, ведь обустройство котельного хозяйства бани крайне серьезный шаг, требующий объективного и взвешенного подхода.

obane.info

на дровах, с баком для воды, электрические, самодельные

В существующем многообразии видов и типов котлов для бани выбрать подходящую модель и не запутаться в рекламе не так просто. Одних только котельно-печных установок на дровах существует полтора десятка схем и типов. Можно, конечно, построить котел для бани своими руками, возможно, греть парилку такая самоделка будет не хуже заводской печи. Но стоит помнить, что конструкции кустарного изготовления обычно уступают фирменным банным котлам не только в дизайне, но и в главном параметре – эффективности и эргономике.

Как правильно разобраться в устройстве котлов

Основной признак, по которому классифицируют котельные установки для бани, связан с видом используемого топлива или энергии. Все без исключения конструкции можно разделить на четыре основные группы:

• Котлы для бань на дровах. Одна из наиболее популярных в народе схем для копирования и кустарного изготовления. К достоинствам конструкции относят простое устройство дровяного котла для бани, его надежность и безопасность в эксплуатации;
• Электрические каменки, наиболее компактные и удобные в обращении. Несмотря на повышающуюся цену электроэнергии, достаточно большое количество владельцев дачных, квартирных внутридомовых парилок выбирают для бани электрические котлы;
• Газовые котлы получили меньшее распространение из-за высоких требований к безопасности аппаратуры управления. Используются преимущественно для внутридомовых парилок и саун.

К сведению! Газовые котлы также часто применяются в саунах и небольших банях, оборудованных под одной крышей с летней кухней или в гостевом домике.

Помимо подогрева каменки в парилке, такой котел дает возможность отапливать помещение и обеспечивать кухонное хозяйство горячей водой.

Городские и межрайонные управления газового хозяйства крайне неохотно выдают разрешения на оборудование бани котлом. Из-за бюрократии установка котельной установки нередко затягивается и «обрастает» массой дополнительных расходов, хотя, по отзывам владельцев, греть помещение бани газовым котлом намного проще, удобнее и безопаснее, чем даже электроэнергией и, тем более дровами. Нет ни копоти, ни запаха гари, а нагревает парилку в бане газовая горелка в 2-3 раза быстрее.

Существует еще огромный задел или группа из самодельных котлов для бани, самых разных конструкций и форм. Большинство из них работает на дровяном топливе, как и обычные котлы для бани на дровах, имеет сходное устройство, размеры и принцип работы.

Но и среди кустарных конструкций встречаются уникальные котлы, способные сжигать любое топливо, в том числе отходы лесопильного производства, пеллеты и даже торфяные брикеты. Некоторые самодельщики умудряются переоборудовать даже кирпичные печи с каменкой на газовое топливо, встраивать дополнительные контуры и использовать их для обогрева помещения.

Электрические котлы для бани

При составлении планировки помещения будущим владельцам бани приходится подыскивать способ обеспечивать теплом все строение. В этом смысле электрический котел для бани можно считать «находкой» для банщика, так как при относительно простом устройстве котельной системы она способна эффективно работать и обогревать помещение в течение десятков лет. Большинство хозяев отдают предпочтение именно котлам с водяным контуром, а не электрическим конвекторам или инфракрасным нагревателям.

Обычно они объясняют свой выбор двумя условиями:

• Высокая электрическая и пожарная безопасность конструкции закрытого водяного котла в сравнении с другими типами нагревателей, что немаловажно, учитывая высокую влажность и наличие конденсата в бане;
• Возможность установить регистры, радиаторы или трубы теплого пола практически в любом помещении бани, например, в том же моечном отделении.

Кроме того, электрические конвекторы и инфракрасные радиаторы нагревают локально небольшой участок внутри бани, появляются холодные места и сквозняки. В результате возникает перепад температур и, как следствие, низкий уровень комфорта.

Устройство электрокотлов для бани

Для обогрева банного помещения используют два типа котлов:

• Автоматические отопители с подогревом воды в контуре с помощью ТЭНа;
• Электродные котлы, в которых тепло выделяется в межэлектродном пространстве, заполненном водой.

К сведению! Считается, что последний вариант более экономичен, чем нагрев спиралью, но для его работы, как и для редко используемого в бане индукционного котла, требуется специально очищенная и подготовленная вода.

Колба с нагревательным элементом и автоматикой монтируется внутри защищенного и заземленного корпуса. В наиболее современных моделях работой котла с ТЭНами можно управлять, программировать нагрев помещений с точностью до одного градуса. Электродные котлы в этом отношении чуть сложнее, обычно в бане температура воздуха слегка «плавает» в пределах диапазона 2-3^оС. Поэтому такой отопитель всегда должен устанавливаться с бойлером или накопительным баком для горячей воды.

Электрические каменки в роли котлов

Понятно, что самый лучший электрический котел не в состоянии нагреть помещение парилки до 95-120^оС, поэтому без каменки не обойтись. Существует достаточно большое количество вариантов и схем электрокаменки, которые отлично греют парилку до нужной температуры, а некоторые благодаря встроенному теплообменнику вполне могут даже заменить котел отопления.

Кроме того, существует немало чертежей и предложений по переделке электрической каменки в самодельный котел для бани, который способен работать и в парилке, и отапливать помещение комнаты отдыха. Правда, в этом случае придется дооборудовать котел баком для воды в баню с автоматом защиты по температуре водяного контура.

Одновременное использование в бане электрического котла и электрокаменки обычно ограничивается возможностями электросети. Каждый из электроприборов потребляет не менее 2,5 кВт электроэнергии, поэтому либо котельное оборудование придется переводить на трехфазную сеть, либо ставить в парилке бани обычную дровяную печку-каменку.

Дровяные котлы для бани

На сегодня котельное оборудование на дровах считается наиболее выгодным и доступным в применении из-за относительно невысоких цен на топливную древесину. Производители отопительного оборудования для бани выпускают достаточно много водяных котлов различных типов и конструкций.

Варианты компоновки дровяных котлов

Наиболее удобные и одновременно дорогие дровяные котлы с вмонтированным водяным контуром могут устанавливаться в перегородке, разделяющей предбанник и парилку, или быть полностью вынесенными за пределы парной. В последнем случае котел на дровах для бани оборудуется вентилятором и греющим тоннелем, с помощью которых пар и раскаленный воздух подается внутрь сауны.

Стоит такой котел 1500-1600 EUR, поэтому широкого распространения подобные схемы не получили. Используются преимущественно в парилках и саунах большой площади, где нет возможности обеспечить надежный подогрев воздуха традиционными каменками.

Более дешевый и доступный вариант котла на дровах изготавливается без встроенного теплообменника, вместо змеевика или регистров вода нагревается в наружном баке, охватывающем полукольцом корпус топки.

В самых простых моделях котельного оборудования емкость для нагрева воды может выполняться съемной и устанавливаться на задней стенке или на дымоходе. Такие конструкции обладают значительно более низким коэффициентом полезного действия и для обогрева бани практически не используются.

Наиболее удачные дровяные котлы для бани

Большинство специалистов сходятся во мнении, что лучше всего выбирать чугунный котел для бани со встроенным водяным контуром. Использование чугуна позволяет получить нечто среднее между медленно разогревающейся кирпичной печкой и ураганно-горячей стальной каменкой.

В использовании для бани чугунного котла есть свои преимущества и недостатки:

• Топка из чугуна набирает тепло медленнее, чем у стального котла, но после розжига и прогрева в чугунной печи можно сжигать даже полусырые дрова;
• Чугун практически не подвержен газовой эрозии от раскаленных продуктов сгорания, как в случае стальных или кирпичных конструкций.

Удачно установленный чугунный котел на дровах способен служить без ремонта в течение десятков лет. Особенно, если это не китайский и не отечественный паровозный чугун, а финский или, еще лучше, шведское чугунное литье для печей.

К сведению! Большинство знатоков и ценителей бани разыскивают и покупают для парилки старые шведские чугунные котлы в хорошем состоянии.

Спрос на них в несколько раз выше, чем на современное котельное оборудование из нержавеющей стали, не говоря уже об обычных моделях.

У чугунного котла для бани есть два очень серьезных недостатка. Во-первых, чугун плохо переносит термические и механические удары, поэтому обращаться с ним приходится крайне осторожно, особенно при закладке корзины каменки.

Во-вторых, ремонтировать трещины и сколы на чугунных стенках достаточно сложно, обычной сваркой не заваришь, даже если использовать специальные электроды по чугуну. В брендовых моделях топку можно разобрать на отдельные панели и заменить поврежденную деталь. В остальных случаях трещины на стенках запаивать специальными припоями.

Самодельное котельное оборудование

Достаточно большое количество владельцев парилок предпочитают делать котлы для бани своими руками, используя чертежи и фото наиболее удачных моделей отопительного оборудования. Наиболее простой вариант заключается в том, чтобы сварить корпус из листовой стали и трубных заготовок. Разумеется, дизайн и внешний вид сделанного своими руками котла для бани далек от брендовых моделей, но работают они достаточно устойчиво, а главное, стоимость изделия получается на порядок ниже.

Котел для бани из трубы

Наиболее слабым местом любого самодельного котельного или отопительного оборудования являются сварные швы. Тем более, если делать его планируется из обычной конструкционной стали. Черный металл на стыках, даже при работе топки в более-менее щадящем режиме, быстро покрывается трещинами, ржавеет и корродирует до дыр. Поэтому лучше всего изготовить своими руками котел в баню из трубы, желательно бесшовной, если таковая найдется в запасниках.

Например, для парилки площадью в 5-7 м² можно использовать водопроводную трубу диаметром 530 мм, с толщиной стенки 10 мм. Вес заготовки высотой в 120 см больше 150 кг, поэтому котел получится достаточно массивным. Характеристики самодельного отопителя из трубы получаются очень близкими к чугунным, поэтому конструкция после гашения топки будет еще долго выдавать тепло в парилку и моечное отделение бани.

Собирать его придется в специализированной сварочной мастерской, так как сварить столь толстые стены обычным бытовым инвертором будет крайне затруднительно.

В срединной части котла вваривается перегородка с печной трубой, которая одновременно будет служить верхней стенкой топки. В нижней части приваривается тоннель для загрузки дров в топливную камеру. В целом считается, что конструкции из трубной заготовки получаются достаточно экономичными и неприхотливыми в эксплуатации.

Самодельный котел-печь для бани

Для отопления помещения по разным причинам не всегда можно использовать водяной контур. Например, для бани на загородном участке зимой воду приходится сливать после каждой парной сессии. Отапливать помещение в бане можно и теплым воздухом с помощью каменки, изображенной на схеме ниже.

Конструкция каменки представляет собой вертикальную колонну из красного кирпича. Внутренняя поверхность облицована базальтовым картоном и листовым металлом. В нижней части отопительного сооружения выполнена топка с чугунными колосниками и погружным металлическим зольником. Центральная часть шахты оборудована горизонтальными каналами для нагрева воздуха, направляемого в парилку.

Греется печка-котел в бане не менее 2 часов, но качество такого отопления заметно выше, чем при использовании обычного водяного или электрического устройства.

Заключение

Производители постоянно совершенствуют устройство котлов для бани, устраняются мелкие дефекты и недостатки конструкции, все чаще используются стекло и нержавеющая сталь. Для тех, кому важен внешний вид отопительного аппарата, имеет смысл заказать индивидуальное изготовление прибора с элементами ковки и накладного декора.

bouw.ru

Установка котла в бане своими руками

Как установить котел в баню правильно

Один из самых главных факторов, которые влияют на удобство и комфорт в парильном помещении – это, как правильно установить котел в баню. Человек, обладающий небольшим опытом строителя, вполне сможет своими руками построить котел для бани.

Владельцам бань нынешний рынок предлагает большой выбор котлов. Но котел, сделанный собственными руками, считается лучшим вариантом.

Котел в разрезе

Разница между котлом и печкой

И вот когда вы нашли детальную информацию, фото и чертежи котлов в баню, как своими руками строится печка — надо хорошо понимать, что печь кирпичная, которая установлена в традиционной русской бане, это вовсе не котел из чугуна. А конструкцию из металла, сваренную из бочки или трубы, печкой назвать нельзя, это не что иное, как котел для бани.

При этом котлы, как и печи необходимы для одного:

• отопления парных помещений;
• нагрева воды и камней
• а также поддержания нужной температуры в парилке.

Поэтому печь — это сооружение из кирпича, а котел для бани самодельный, означает другое устройство отопления.

Котел для бани: причины строительства

Сегодня в продаже представлены самые разнообразные котлы на твердом топливе. Можно, конечно, выложить в бане кирпичную печь. Но помните, это довольно сложный процесс тем, более не имея опыта каменщика.

А цена такого строительства будет намного выше суммы котла для парилки, так как влечет расходы на закупку глины и кирпича, а также тщательного изучения производственной технологии. В результате немалые дополнительные расходы.

Примечание!
Что выбрать — это решать вам как хозяину.
Главное помните, что для малогабаритной парной где-нибудь на даче котел вполне сгодится, его можно смастерить из простых подручных средств.
К тому же такая установка котла в бане выйдет дешево.

Плюс ко всему изготавливать самому интересно. Строительство — это конечно ответственный и важный процесс, то не стоит боятся трудностей, нужно с готовностью приступать к работе.

Модели котлов

• Газовые.
• Электрические.
• Твердотопливные.
• На жидком топливе.
• Пиролизные.

Установка котла в баню газового, считается самым оптимальным решением. Это будет самый экономичный вариант для парилки, если к вашему участку подведен газ. Еще одно его достоинство, это то, что во время топки он не выделяет неприятного запаха гари.

superbany.ru

Котел для бани своими руками – советы специалиста – Свой дом мечты

При разработке проекта бани следует иметь понятие о типах отопительных приборов, используемых в ней.

Печь-каменка для парной

Печь в бане располагается в парной и осуществляет отопление только этого помещения. Котлы для бани могут устанавливаться как в парилке и служить для ее отопления, так и располагаться вне ее и отапливать весь комплекс бани. В случае, когда баня представляет собой многокомнатный дом, то без отопительного котла не обойтись. А для парной предусматривают печь-каменку.

Обустройство бани с небольшими размерами подразумевает наличие одного из приборов. Причем установка котла дает возможность решения нескольких задач одновременно: отопление помещений, получения пара, нагрев воды.

Виды котлов для бани

В зависимости от топлива, используемого в отопительном приборе, котлы могут быть:

• твердотопливные, работающие на дровах, угле, торфе и иных видах твердого органического топлива;
• жидкотопливные. Топливом при этом служит керосин, дизельное топливо, мазут;
• использующие топливо в газообразном виде;
• электрические.

Материалы, применяемые в конструкции котлов, отличаются разнообразием, но использование некоторых из них имеет некоторые особенности. Чугун для изготовления банного котла – большая редкость. В парилке не устанавливают отопительные устройства из чугуна. Они могут быть использованы для поддержания температурного режима в помещениях бани и для подачи горячей воды.

Котлы могут работать на самом разном топливе

Для парной допустимы следующие материалы котла:

• кирпич;
• металл;
• металлические конструкции, которые обкладывают кирпичом.

Газовый котел

При наличии возможности подключения отопительного оборудования к газовой магистрали, использование газового котла является оптимальным вариантом. Агрегаты такого типа обладают небольшими размерами и экономичностью. Их эксплуатация не сопровождается образованием каких-либо запахов. Важно, чтобы монтаж оборудования был осуществлен в соответствии с требованиями, предъявляемыми к установкам, работающим на газообразном топливе. Кроме этого, следует строго придерживаться правил эксплуатации, указанных в инструкции.

Газовый котел

Котлы могут быть выполнены:

• одноконтурными, осуществляющими только отопление помещений;
• двухконтурными, способными осуществлять обогрев и производить нагрев воды;
• трехконтурными, которые кроме обогрева помещений и подготовки воды могут производить подогрев полов и воды в бассейне.

Подбор газового котла следует осуществлять, руководствуясь потребностями и финансовыми возможностями.

Категорически запрещается участвовать в сборке и монтаже лицам, не имеющих специальных навыков и знаний. При работе с газовым оборудованием нельзя допускать ошибок из-за чрезвычайной взрывоопасности этого вида топлива.

Электрический котел

Котлы, в которых используется электрическая энергия, обладают высокой экологичностью. Они характеризуются простотой установки и подключения, а также отсутствием сложностей при эксплуатации.

Электрический котел

Необходимость сооружения дымохода в этом случае отпадает, что является существенным преимуществом.

Электрические котлы не требуют осуществления заготовки и хранения топлива, энергия поступает при включении в розетку.

Для комфортного использования подобного оборудования необходима стабильная подача электроэнергии. Кроме этого, следует понимать, что с увеличением потребления электричества возрастают расходы на его оплату. Если указанные обстоятельства не являются помехой, то останется только произвести подбор подходящего по мощности оборудования.

Котел на жидком топливе

Применение котлов, топливом которых служит отработанное масло или дизтопливо, в бане является вполне оправданным выбором. Это обусловлено достаточной эффективностью и комфортом в использовании подобных устройств. Однако, котельное оборудование, работающее на жидком топливе, требует размещения его в отдельном помещении. Причиной тому служит выделение характерного неприятного запаха при работе котла.

Жидкотопливный котел

Кроме этого, возникает проблема, связанная с необходимостью приобретения, транспортировки и хранения топлива. Для хранения подобного рода топлива специальные условия, как правило, не требуются, но отдельное помещение для содержания емкостей необходимо предусмотреть.

Пиролизный котел

Принцип работы таких отопительных агрегатов основан на явлении пиролиза, при котором происходит разложение высокомолекулярных органических веществ при высоких температурах на более простые компоненты с выделением энергии.

Конструкция таких котлов для бани предусматривает наличие двух камер в топке. Одна часть ее используется для загрузки топлива и его тления. В результате этого происходит образование пиролизного газа, который перемещается во вторую камеру. В ней происходит горение дымовых газов с выделением значительного количества тепла. Такая конструкция отопительного прибора позволяет снизить потребление топлива без потери тепловой мощности. Для пиролизных котлов характерна работа с минимальным образованием отходов.

Сравнение котлов

В качестве топлива котлов с подобным принципом действия служит древесина и различные спрессованные отходы деревообработки. При этом важно для получения максимальной эффективности агрегата, чтобы топливо имело определенную влажность.

Котлы, работающие на твердом топливе

Твердотопливный котел

Твердотопливный котел для бани является традиционной конструкцией отопительного аппарата, который обладает универсальными характеристиками. Недостатками такого устройства является необходимость осуществления постоянного контроля над его работой и регулирование тепловой мощности в ручном режиме.
Как правило, такие котлы выполняются из чугуна или стали. В случае применения чугуна можно достичь увеличения длительности эксплуатации прибора и получить рост теплообменных характеристик.

С целью повышения функциональности и комфорта обслуживания котельного оборудования устанавливается терморегулятор или вентилятор. Подобные котлы для бани являются наиболее удобными для изготовления своими руками.

Конструкция котла

Перед тем, как сделать котел в баню своими руками, следует ознакомиться с некоторыми особенностями работы отопительных котлов и печей для бани:

• Котел, выполненный в кустарных условиях, не имеет в своей конструкции водяную рубашку. Теплопередача происходит непосредственно от поверхности стенок топки в атмосферу помещения.
• В связи с отсутствием технической возможности изготовления чугунного литья в домашних условиях, материалом для изготовления конструкции служит сталь.
• Конструктивные особенности такого оборудования не предусматривают организацию сложной системы внутренних каналов. Дымовые газы имеют значительную температуру при выходе, поэтому дымоход выполняется с минимальным числом поворотов. В местах, где дымоход изменяет свое направление, происходит повышенный износ материала вследствие его прогорания.
• Местом расположения дверцы для загрузки служит выносной канал. Камера, в которой происходит горение, находится непосредственно в помещении парилки, а загрузка в нее топлива происходит из предбанника. Такая конструкция объясняет наличие канала, который образует проход через стену.

Чаще всего, котлы для бани, выполненные своими руками, имеют простые геометрические формы: прямоугольник или круг. Такая конфигурация отопительного агрегата позволяет применять доступные материалы и является наиболее простой при изготовлении. Несмотря на то, что котлы прямоугольной формы более затратны в финансовом отношении и более трудоемки, они хорошо показали себя в практическом применении и имеют широкую популярность.

Котлы для бани цилиндрической формы

Рекомендуется использовать для изготовления котла для бани толстостенную стальную трубу, толщина стенок которой составляет 6-8 мм. Не исключается использование труб с меньшей толщиной стенок или применение металлической бочки. Однако в этом случае долговечность подобной конструкции будет на низком уровне. Диаметр трубы должен находиться на уровне 500 мм, а длина ее – не более одного метра. Этот отрезок трубы будет служить камерой сгорания. К нему приваривается днище и крышка, вырезанные из листа стали с минимальной толщиной 5 мм. Из конструкции этого котла можно исключить колосниковую решетку, а все требуемые операции будут осуществляться через дверку для загрузки. Форма выносного канала может быть прямоугольной или круглой, а длина его должна соответствовать толщине стены бани.

Для монтажа дымохода делается отверстие по центру крышки, детали совмещаются и свариваются между собой. Для осуществления регулирования интенсивности процесса горения дымоход оборудуется заслонкой. В большинстве случаев для изменения тяги выполняется отверстие в дверке, в которое врезается патрубок, оснащенный заслонкой.

Котел самодельный

Для организации каменки к котлу приваривается стальной бортик, толщина которого составляет 4 мм.

Подобное конструктивное решение максимально простое. При необходимости, труба располагается в горизонтальной плоскости, что целесообразно при значительном ее диаметре. В этом случае монтаж дверцы осуществляется в торце, а местом для дымохода является конец трубы. Чтобы придать большую устойчивость изделию следует включить в его устройство опоры.

Котел для бани прямоугольной формы

Для изготовления такого котла для бани необходимо, чтобы толщина листовой стали была не меньше 4 мм. Если имеется возможность, то желательно использование жаропрочных марок стали. Вертикальное или горизонтальное расположение конструкции не имеет значения для сборки изделия. Основным фактором при выборе ориентации котла является наличие достаточного пространства.

Котел для бани прямоугольной формы

Работы по изготовлению банного котла осуществляются в следующем порядке:

• После разметки листового металла в соответствии с чертежом осуществляют его раскрой при помощи угловой шлифмашинки.
• Производится сварка корпуса топки. На лицевой части внизу выполняется отверстие, необходимое для установки дверцы. В крышке проделывается отверстие, к которому будет приварен патрубок дымохода.
• Все стенки, образующие камеру сгорания, оборудуются ребрами жесткости. Для их изготовления используется лист толщиной 4 мм. Помимо того, что монтаж ребер обеспечивает жесткость конструкции, они обеспечивают дополнительный теплообмен.
• Загрузочная дверца должна быть оборудована петлями, конструкция которых позволяет осуществлять регулировку, и механизмом запирания.
• Для создания верхней каменки прикрепляются борта. Это не является обязательным элементом конструкции котла. Котел, нередко, ограждается при помощи сетки.

Пространство между ней и котлом заполняется камнями.

Процесс изготовления

При необходимости размещения котла горизонтально, его сборка осуществляется аналогично, без существенных принципиальных различий.

small-house.ru
