Как собрать сифон для раковины на кухне

Для обеспечения быстрого отвода грязной воды в канализационную систему под раковиной устанавливается сифон. Замена и установка этого прибора для некоторых может представлять сложную задачу. В этом обзоре пойдет речь о том, как собрать сифон на кухне. Для того чтобы выполнить установку, необходим правильный подход, и тогда даже непрофессионал справится с работой. Для этого не нужен специфический инструмент, понадобится всего лишь отвертка.

Устройство и предназначение

Схема водяного затвора

Сифон не только удаляет грязную воду, но у него есть и другое предназначение. Благодаря особой конструкции в нем задерживается крупный мусор, поэтому исключается его попадание в канализационную трубу и поэтому уменьшается вероятность засорения. Но главная функция этого устройства заключается в образовании гидрозатвора, служащего защитой помещения от вредных и неприятных запахов.

Особого внимания заслуживает то, что для ванной целесообразно применить сифон, имеющий вид трубы с выполненным специальным S-или U-образным изгибом для образования водяной пробки. Для кухонной мойки он имеет более сложную конструкцию, так как он, главным образом, предназначен для накопления мусора с последующей очисткой.

Сифон для раковины

Сифоны для раковины на кухне имеют следующее устройство:

Патрубок для подключения к мойке. Конструкция при помощи гайки фиксируется к решетке-фильтру мойки.
Патрубок для подключения перелива. Используется в случаях, когда возможно подключение слива стиральной или посудомоечной машины.
Резервуар или стакан является главной частью конструкции. Внутри резервуара образуется гидрозатвор, а благодаря объемной крышке возможно быстрое удаление накопившегося мусора.
Патрубок отвода предназначен для подключения к канализационной трубе с целью отвода грязной воды.

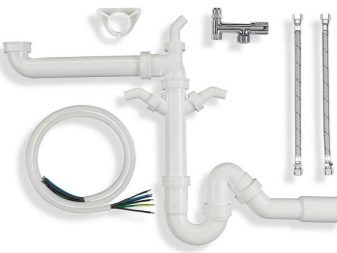

Комплектация

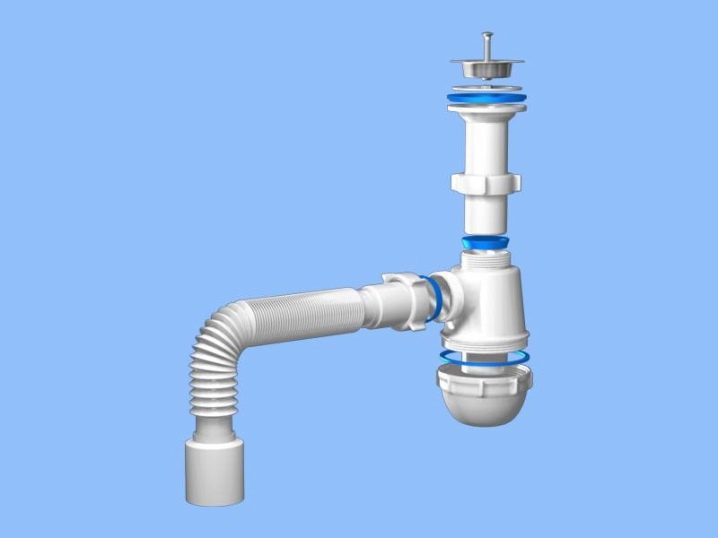

Конструкция сифона

Выше приведена схема, на которой показано расположение деталей. Но какая бы ни была конструкция сифона, в каждом из них есть небольшое колено или небольшой резервуар, благодаря которому некоторая часть воды задерживается в трубе. Так образуется гидрозатвор, который не позволяет шуму и неприятным запахам проникать в помещение.

Для изготовления данного прибора используют чаще всего пластик (пропилен, полиэтилен, ПВХ) или хромированный металл. Изделие из металла, кроме того, что отличается надежностью, еще и выглядит более привлекательно и солидно. Но со временем происходит окисление металла даже несмотря на гальваническое покрытие. По этой причине в быту предпочтительнее будет использование пластиковых приборов, в процессе эксплуатации не поддающихся коррозии и легко очищающихся от грязи, а также более доступных по цене.

Сифоны

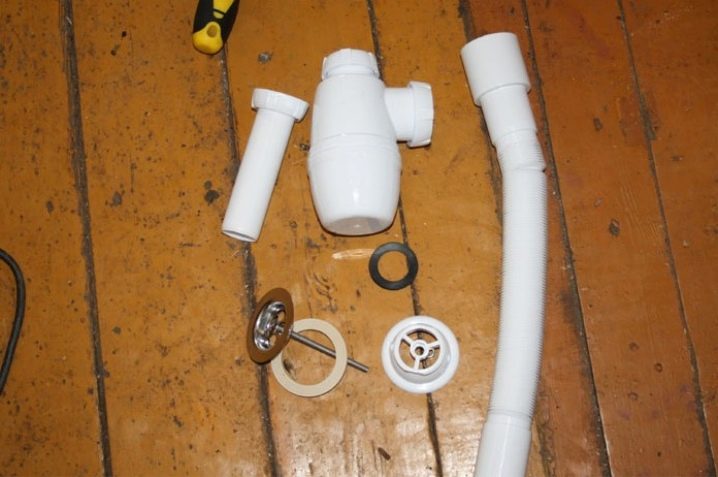

Комплектация пластикового сифона:

Патрубок для подключения к раковине. При помощи гайки фиксируется устройство к решетке-фильтру мойки.
Патрубок отвода. Его подключают к канализационной трубе с целью отвода грязной воды.
Стакан или резервуар является главной частью конструкции. В стакане образуется гидрозатвор. Снизу находится крышка, которая предназначена для быстрого удаления накопившегося мусора.
Выпускной патрубок. В некоторых моделях добавлен отвод, через который выполняется подключение слива стиральной или посудомоечной машины.
Защитная решетка, устанавливающаяся в сливное отверстие мойки, не пропускает в канализацию крупные отходы.
Резиновая пробка, предназначенная для закупорки отверстия слива. В дешевых устройствах такая пробка не предусмотрена.

Резиновая прокладка для размещения между выпускным патрубком и раковиной. Толщина прокладки может составлять 3–5 мм.
Резиновая прокладка под выпускной патрубок.
Гайка из пластика выпускного патрубка.
Соединительный винт из меди или нержавейки Ø 6–8 мм. Примечательно, что дешевые модели идут в комплекте с металлическими винтами с тонким напылением из никеля или хрома. Винты из такого материала ненадежны, быстро ржавеют и разрушаются. Выбрать устройство с качественным магнитом можно с помощью небольшого магнита, которым проверяется металл. Винты из нержавейки не будут магнититься.
Гайка из латуни, меди или нержавейки. В этом случае железная гайка не подойдет, так как из-за коррозии она не прослужит даже более года.
Корпус изделия в виде колена или бутылки.
Пластиковая стяжная гайка.
Две конусные резиновые или пластиковые прокладки.
Канализационный отвод.
Гайка для крепления пластмассового переходника.
Стакан или крышка сифона – для прочности прибора.

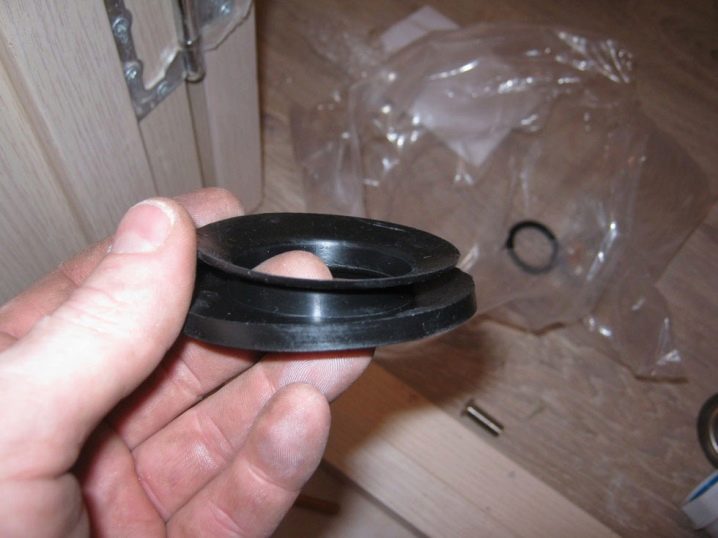

Резиновая большая прокладка для плотного прилегания крышки прибора к корпусу.
Канализационный отвод – стандартная пластиковая или гофрированная труба, пластиковый патрубок, гибкий шланг.

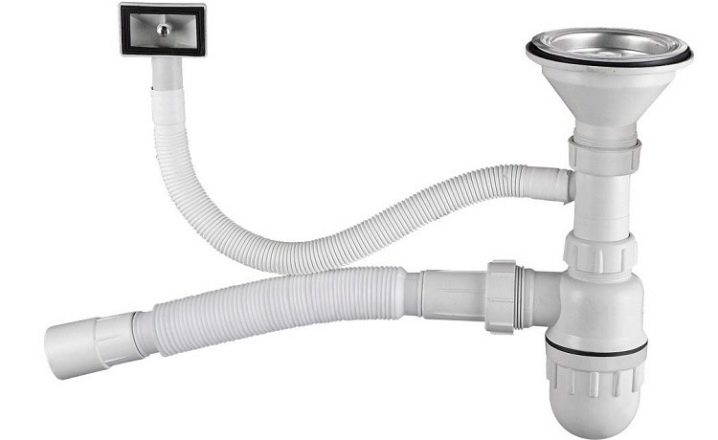

Сифон с переливом

Также может быть сифон с переливом, который устанавливается на раковинах, в конструкции которых предусмотрен перелив.

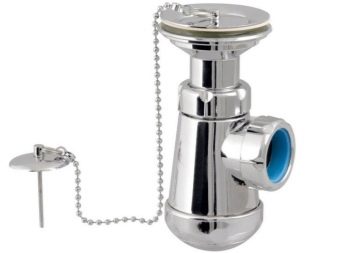

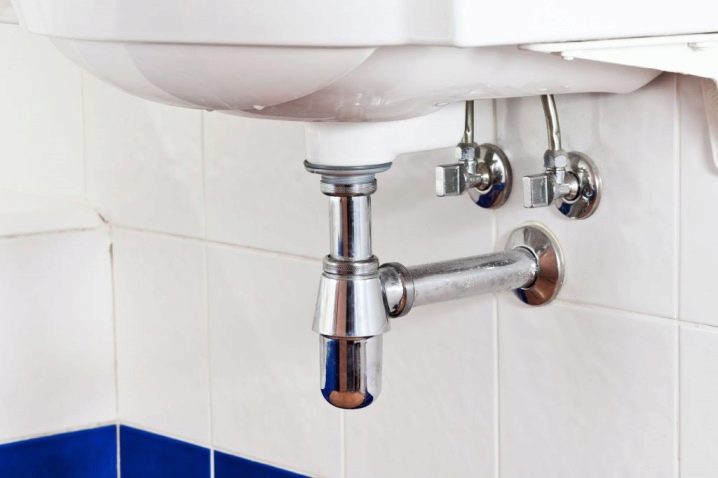

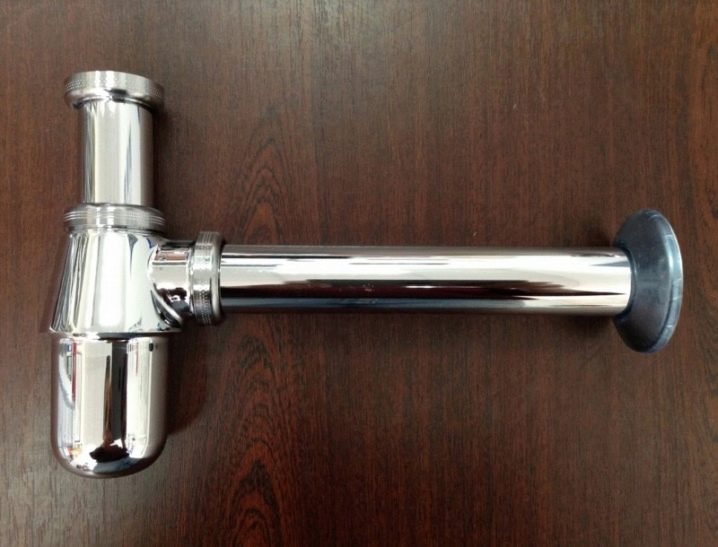

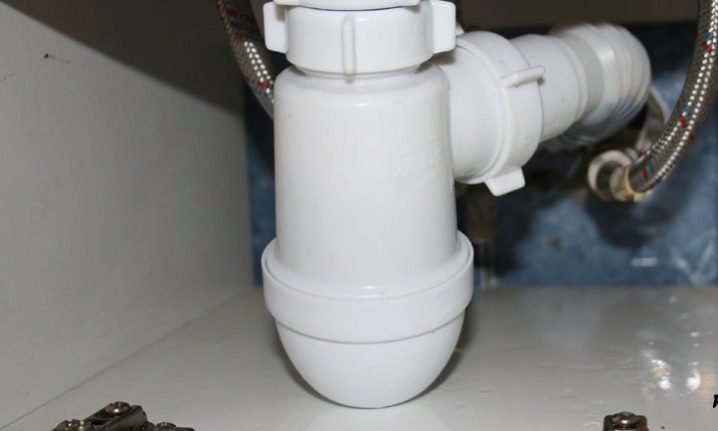

Сифон бутылочного типа

Прибор бутылочного типа, несмотря на более сложную конструкцию, больше популярен в быту, чем трубный сифон, так как компактен и легок в обслуживании. А если в слив случайно попадают ценные предметы, их можно легко извлечь путем откручивания нижней крышки.

Сборка

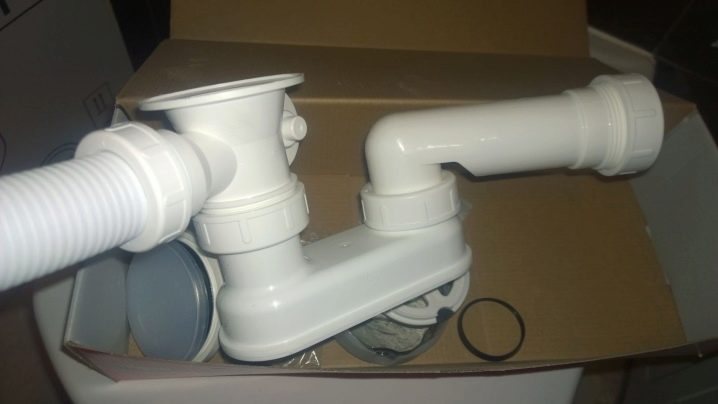

Сифон в упаковке

Монтаж сифона может выполнить каждый хозяин дома. Но хотя сборка и монтаж прибора относительно простые, тем не менее, данный процесс требует ответственного подхода. В противном случае халатное отношение приведет к протеканию и возникновению в помещение неприятных запахов из сливного отверстия.

При покупке нужно убедиться, что резиновые прокладки хорошего качества. В присутствии продавца собранный прибор разбирают, чтобы удостовериться, насколько крепления надежные и все комплектующие имеются в наличии. Не стоит игнорировать возможные дефекты (сколы, трещины, заусенцы), так как именно они могут способствовать протечкам.

Выбирая кухонный сифон, следует обращать внимание на некоторые моменты:

Диаметр отверстия раковины должен совпадать с диаметром решетки-фильтра, идущей в комплекте с прибором.

Подключение других сантехнических приборов. Если требуется подключить стиральную или посудомоечную машину, требующую отвода воды в канализационную трубу, следует приобрести устройство с дополнительным выводом для подключения сливного шланга.
Размеры изделия для установки под мойкой нужно свободное пространство. В противном случае необходимо приобретать прибор небольшого размера.
Диаметр канализационного отверстия. Труба, служащая соединением выходного патрубка и канализации, должна быть соответствующего диаметра. В случае с меньшим диаметром может потребоваться резиновый переходник, но диаметр не должен быть больше канализационного отверстия.
Эстетическое решение. Если прибор внешне закрыт или спрятан в кухонную тумбу, то не имеет значения, из какого материала он выполнен. А для открытого расположения уместно будет приобрести хромированное изделие, хотя и стоимость его дороже.

Стоимость изделия. Не всегда качество прибора зависит от его стоимости. Вполне естественно, что эксплуатировать металлический сифон на кухне можно гораздо дольше, чем пластиковый. Но, в принципе, и пластиковое изделие может прослужить весьма длительный срок. Поэтому разница в цене обусловлена внешней составляющей, нежели функциональностью.

Основные рекомендации по сборке

Как правило, в комплекте с прибором прилагается инструкция для сборки изделия. Но даже если она отсутствует, можно без особых трудностей смонтировать самостоятельно. В этом помогут следующие советы:

Лучше всего сифон для кухонной мойки собрать вручную, не используя шуруповерт (вместо отвертки). Это позволит контролировать силу зажима, чтобы не нарушалась целостность соединений на резьбе.
Перед тем как детали закрутить, на место устанавливают резиновые прокладки. Для надежной герметизации можно использовать сантехнический герметик.
Высоту патрубка, соединяющего мойку и стакан, можно регулировать. При изменении положения прокладки-уплотнителя устанавливают оптимальную высоту прибора.

Гайки необходимо затягивать, но не переусердствовать, иначе можно сорвать резьбу.
Когда все детали соединены, удаляют лишний герметик (если его использовали). Обязательно необходима визуальная проверка качества сборки.

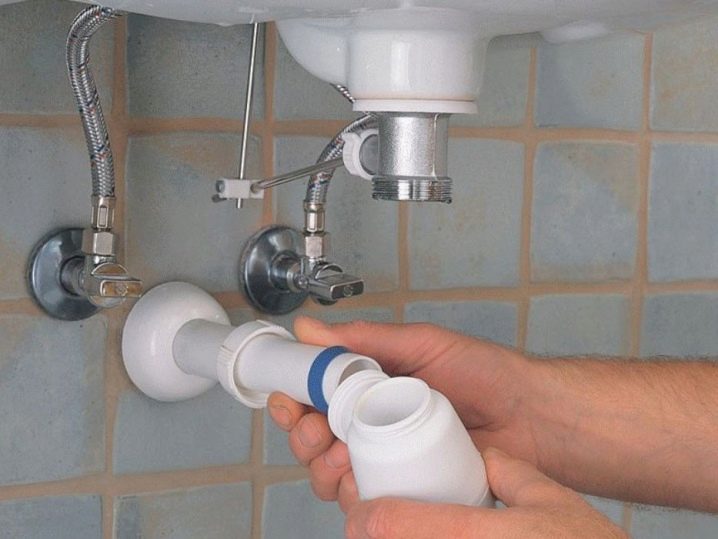

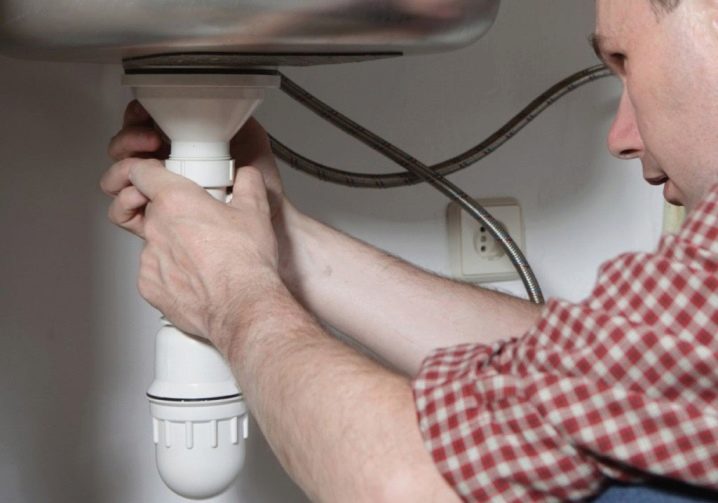

Процесс установки

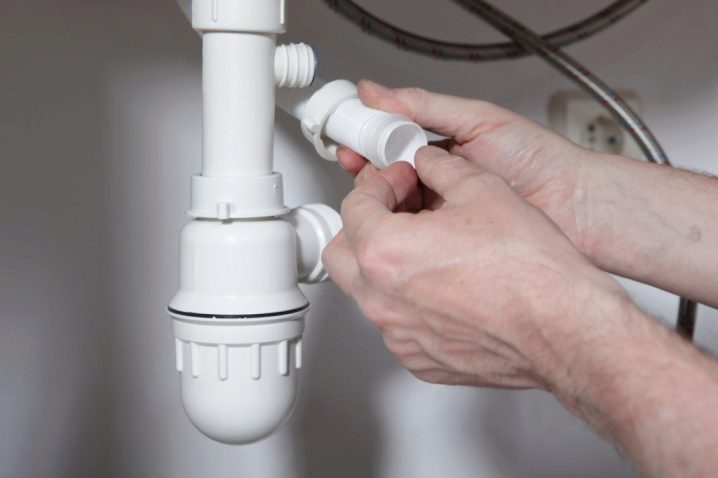

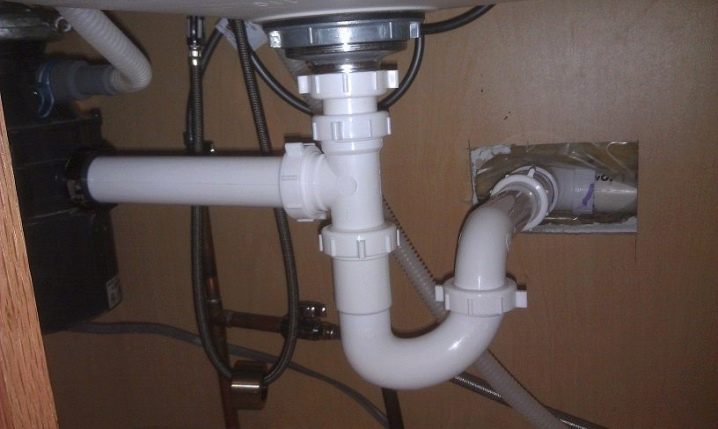

Установка сифоне на кухне

Прежде чем установить слив для раковины, нужно выполнить подготовительные работы. В случае соединения со старой чугунной трубой последнюю очищают от грязи и устанавливают резиновую прокладку. У пластиковой трубы оконечник выводится на нужный уровень (максимум 40 см от уровня пола). После этого на оконечник устанавливают переходник.
Далее производится демонтаж старого оборудования. С помощью отвертки отвинчивается крепежный винт.
Следующее действие − тщательное очищение посадочного места от ржавчины, грязи и жира.

Теперь сифон устанавливают и крепят при помощи винта смеситель с ловушкой.
Необходимо соединить основную часть прибора с трубой под раковиной.

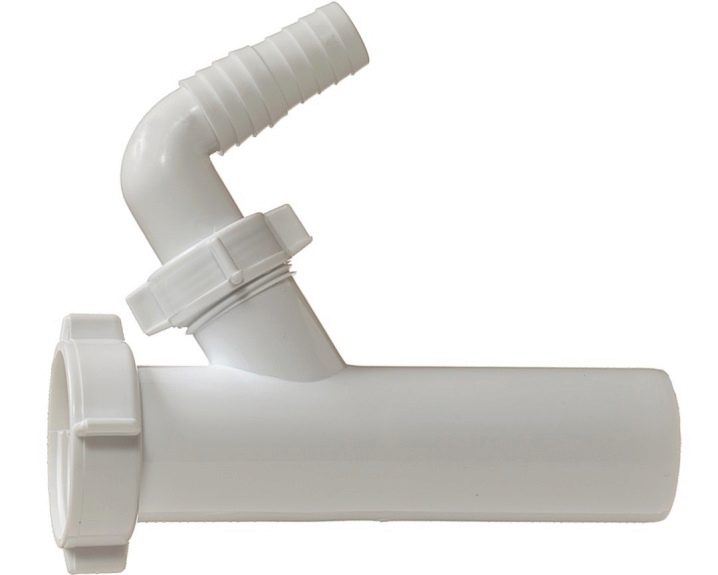

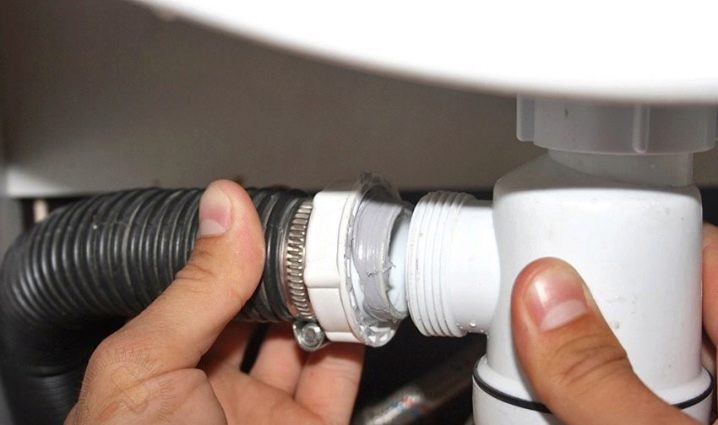

В некоторых случаях можно подключить бытовую технику (посудомоечную или стиральную машину). Но лучше соединить с канализацией и выполнить первичную проверку. Во время проверки отводы необходимо закрыть заглушками.
Если в ходе проверки протечек не было, тогда возможно подключение дополнительной техники. Для надежности сливные шланги посудомоечной и стиральной машин крепят хомутами. Следует убедиться, чтобы шланг для слива воды не был изогнут или перекручен, и вода беспрепятственно стекала по нему.

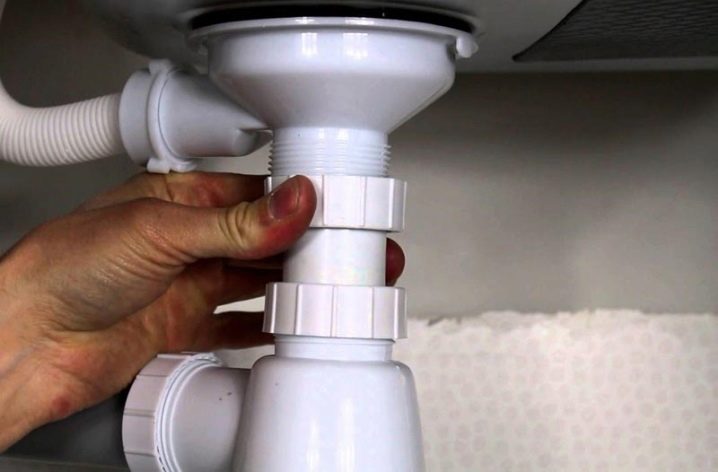

Особенности крепления к мойке

Крепление сифона к мойке

В том случае, если раковина побывала в эксплуатации, и требуется замена сифона на новый, производится демонтаж старого прибора с последующей очисткой поверхности мойки от грязи и налета в местах крепления.

Важно помнить, что при монтаже прибора потребуется отсоединить его от канализационной трубы. Чтобы избежать распространения неприятных запахов, канализационное отверстие необходимо закрыть влажной ветошью, которая будет служить в качестве временной пробки для кухонной мойки. Также можно надеть на трубу целый полиэтиленовый пакет и обмотать веревкой.

Сифоны продаются в комплекте с решеткой-фильтром, которая вначале крепится к мойке при помощи крепежного болта (в более старых моделях эта часть прижимается гайкой снизу), а затем производится крепеж сливного прибора.

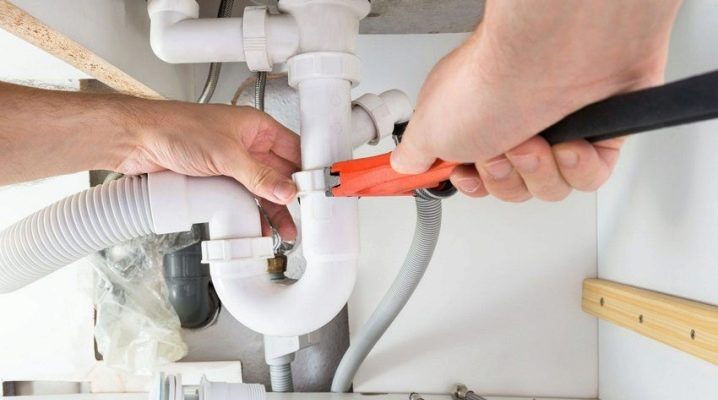

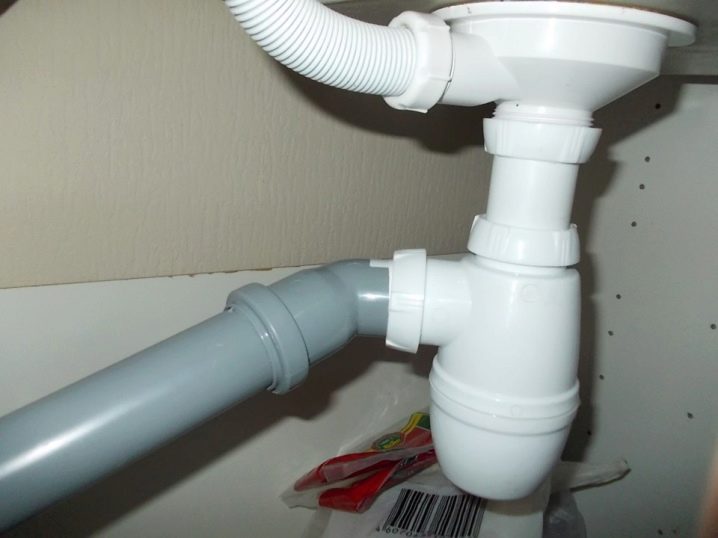

Соединение с канализацией

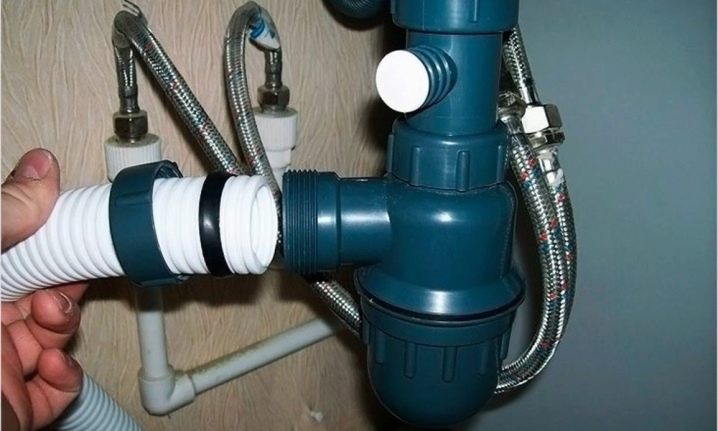

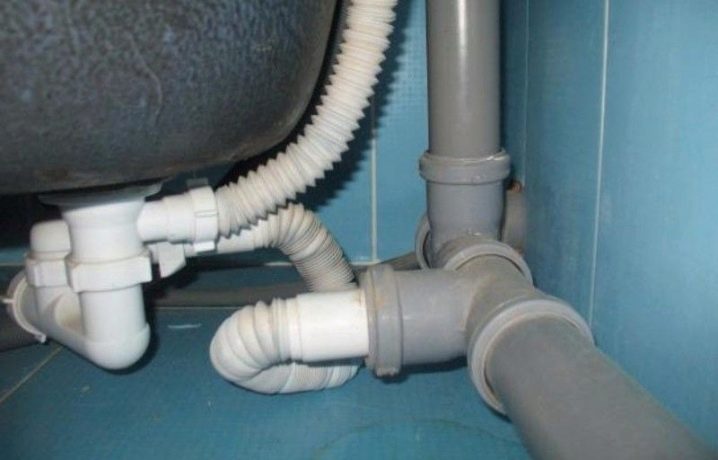

Подключение сифона к канализации

Грамотное подключение сифона под мойкой заключается в соединении отводящего патрубка и основной канализации при помощи гофрированной трубы. Гибкий отвод обеспечит подключение прибора независимо от расположения канализационного отверстия. Если отверстие имеет большой диаметр, то используют дополнительную резиновую прокладку или пластмассовый переходник. Главное, чтобы слив плотно соединялся с канализационной трубой.

По окончании монтажа следует пустить воду в раковину, чтобы проверить, насколько герметичны все соединения. Если протечек воды под мойкой нет, работа считается завершенной.

Таким образом, чтобы установить или заменить сифон, необязательно нужно быть специалистом. Достаточно правильно выбрать прибор и следовать техническим рекомендациям. И тогда это не сложное устройство долго вам прослужит.

Видео

В этом видео показано, как выполняется сборка на кухне:

как собрать раковину на кухне с большой горловиной

Сифон для кухни является основной частью в системе водоотведения. Очень важно, чтобы он не только качественно отводил грязную воду из раковины, но и не допускал проникновения канализационных запахов обратно в квартиру. Еще одной важной функцией данного объекта системы канализации является защита раковины от перенаполнения, вот почему так важно устанавливать сифоны для кухонных моек с переливом.

Особенности

На данный момент повсеместно используются пластиковые сифоны. Они имеют ряд преимуществ.

Пластик долговечен, ему не страшны коррозия и гниение.
Он легок, в отличие от металла, имеется установить такой сифон даже на тонкостенную мойку.
Пластик практически не позволяет оседать на своей поверхности жиру и грязи, что препятствует его засорению.
Цена его вполне демократична.

Конечно, можно установить слив из латуни или другого металла, особенно если дизайн вашей кухни это подразумевает, но он обойдется более дорого и прослужит намного меньше.

Конструкция

Сифон с переливом состоит из водоотводной гофрированной трубы, колбы, перелива, сточное отверстие, которое крепится к мойке, различные прокладки и элементы крепления.

Виды

Сливные конструкции для кухонных моек с защитой раковины от перенаполнения имеют два основных вида

Сифоны колбовые с переливом. Они оснащены дополнительным устройством, крепящимся на боковую поверхность раковины, и осуществляют дополнительный слив при наполнении мойки выше предельно-допустимого объема. Это удобно в том случае, если ваша раковина забилась, а вода продолжает поступать.
Сифоны колбовые с переливом и с дополнительным отводом под слив с посудомоечной или стиральной машины. Он несет в себе все предыдущие функции и дополнительно позволяет подключить к канализации, например посудомойку, без дополнительных отводов в канализационной трубе.

Также можно подобрать данную систему водоотведения для нескольких моек. Он необходим в том случае, если раковина на вашей кухне имеет несколько чаш. Двойной сифон обычно оборудован лишь одним переливом, который крепится к основной мойке, хотя некоторые модели имеют до 6 сливных отверстий.

Для раковины на кухню необходимо выбирать систему водоотведения с большой горловиной, так как отверстие на мойке обычно имеет увеличенные размеры, кроме того, расстояние от сифона до канализационной трубы обычно также увеличено, поэтому гофра должна быть также немного длиннее.

Слив для сточных вод может быть оборудован выпуском для мойки. Но он не очень эстетичен. Качественные кухонные раковины обычно оборудованы своими выпускными конструкциями с регулируемым клапаном, которые дают возможность перекрывать слив. Это позволяет наполнить раковину водой, или частично уменьшать объем слива.

Бывают также сифоны, которые имеют снаружи только трубу, а начиная с колбы, вся конструкция прячется в стену. Такую конструкцию слива можно монтировать на мойку с открытым низом. Цена таких систем водоотведения весьма высокая, применяются они крайне редко.

Выход у сифона может быть круглым или квадратным. Но первый вариант встречается намного чаще.

Как установить своими руками

Установку сифона начинают с его сборки.

Первоначально установить все прокладки на свои места. Потом начинать сборку конструкции. Надевается колба, прикручивается выходной патрубок, первоначально накинув на него гайку с резьбой, и прикручивается к колбе. Далее крепится гофрированная трубка к среднему отверстию сифона.

Установить собранный сифон на раковину не составит труда. Для этого необходимо на выходное отверстие сифона положить прокладку, сверху раковины разместить выходную решетку, которая идет в комплекте с сифоном. Если же ваша раковина оборудована собственной выпускной конструкцией, то применяем ее. К выходному патрубку на боковой поверхности раковины подсоединяется переливной водоотвод. Соединяется их с разных сторон мойки специальным винтом. Подсоединяется гофрированная труба к канализации. Теперь нужно включить воду и проверить все соединения на герметичность.

Уход

Один раз в неделю необходимо промывать слив 4 литрами горячей воды, но не кипятком. Такая процедура позволит смыть весь накопленный жир и избавить кухню от неприятных запахов.
Установите на выходное отверстие на мойке дополнительную сетку. Она будет предотвращать попадание крупного мусора в канализацию, тем самым предотвратить засор канализационной трубы. Можно установить электрический диспоузер, который будет измельчать отходы, попадающие в слив.
Один раз в месяц производить чистку колбы сифона.
Резкие перепады температуры воды могут повредить пластик и соединительные прокладки, поэтому нельзя после холодной воды, резко пускать в мойку кипяток.
Не мойте жирную посуду холодной водой, даже если горячую отключили, подогрейте в чайнике.
Современные чистящие средства, особенно содержащие хлор и кислоту, вредно воздействуют как на пластик, так и на резиновые прокладки, поэтому их применение стоит ограничить. Уксус, лимон, сода помогут прочистить сифон, приведут его в первоначальное состояние.

Конечно, сифон на раковину можно установить любой, но если он будет дополнительно оборудован защитой мойки от перелива, то это обеспечит дополнительную защиту вашей кухни от затопления.

Внешний вид данного атрибута системы водоотведения, конечно, играет роль, особенно если сифон не спрятан от глаз, но все-таки технические характеристики здесь должны выходить на первый план. Поэтому перед покупкой необходимо проконсультироваться со специалистом. Тогда он прослужит долго и не принесет вам неудобства.

инструкция по сборке + полезные советы

В жизни каждого бывают ситуации, когда необходимо сделать что-то, чего раньше никогда делать не приходилось. Чаще всего речь идет о задачах бытового характера: собрать мебель, подключить стиральную машину, отремонтировать розетку, заменить трубы и так далее. Конечно в наше время на любое дело найдется специалист «за копеечку», но зачем тратить лишние деньги из семейного бюджета, если ничего сложного в этом нет и вполне можно справиться самому?

Одна из распространенных бытовых задач — как собрать сифон для раковины на кухне? Вопрос действительно популярный, ведь без сифона невозможно нормально пользоваться раковиной и организовать комфорт на кухне. Старый сифон рано или поздно приходит в негодность: начинает протекать и источать неприятные запахи. Дело в том, что на него действует большая нагрузка в постоянном режиме, поэтому в любой момент может потребоваться его замена. С проблемой сборки сифона может столкнуться каждый: как житель квартиры, так и собственного коттеджа.

Сифон кухонной раковины необходим для того, чтобы уже использованная грязная вода сливалась в канализационную систему. Также он задерживает остатки пищи, бытовых отходов и другие предметы, которые попадают в слив, чтобы они не шли прямиком в канализацию. Так что если с вашей руки нечаянно слетело кольцо и угодило прямо в слив, скорее всего, оно останется в сифоне, и вы сможете его найти. Сифон исполняет функцию водяного затвора и защищает от перелива воды. Кроме того, он не дает неприятным зловонным канализационным запахам попадать обратно в помещение.

Какие бывают сифоны?

Перед тем, как покупать сифон для раковины на кухне, лучше ознакомиться с тем, каких видов они вообще бывают. Это поможет выбрать наилучший для вас вариант. В современных хозяйственных и сантехнических магазинах имеется очень широкий ассортимент различных видов сифонов для системы слива. При выборе обязательно нужно учитывать материал, из которого сифон изготовлен. Выделяют 2 основных вида:

полимерные, изготовленные из полипропилена или полиэтилена;
металлические, сделанные из хромированной стали, латуни или меди.

Совет: для кухонных моек лучше использовать полимерный сифон, потому что благодаря материалу он никогда не заржавеет и не загниет, а также в нем почти не будет скапливаться жир и грязь.

Что касается формы, сифоны разделяют на: бутылочные, плоские, гофрированные и коленные.

Бутылочный вид сифона. Его действие основывается на образовании в основной части корпуса (колбе) гидрозатвора путем скапливания некоторого количества воды. Также в колбе накапливается мусор, попавший через раковину в сливное устройство.

Совет: именно бутылочный вид сифона лучше всего использовать для кухонных раковин, так как его очень легко чистить. Просто открутите нижний резервуар и отсоедините выводящий патрубок (инструкция с названиями деталей должна прилагаться к каждому сифону в упаковке).

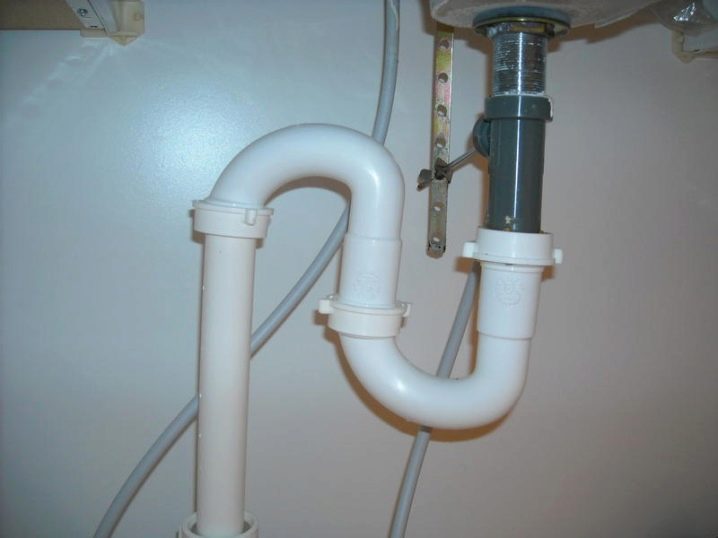

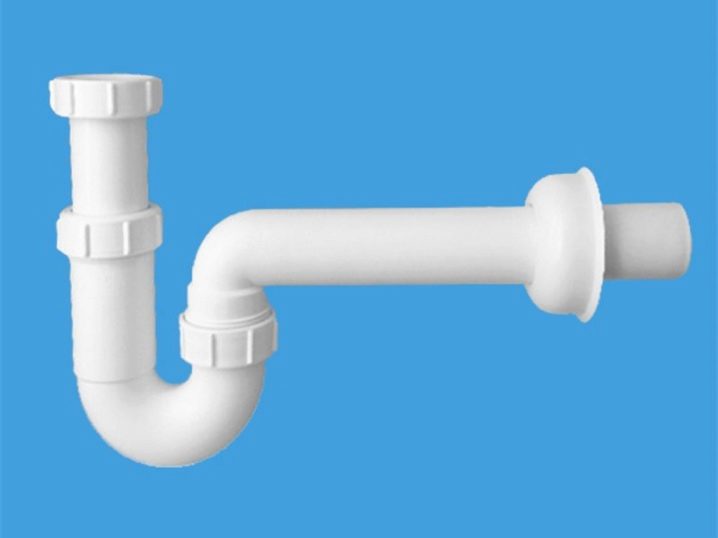

Коленный сифон выглядит как трубы с несколькими изгибами. Они больше подходят для ванных комнат, так как чистить их немного сложнее.

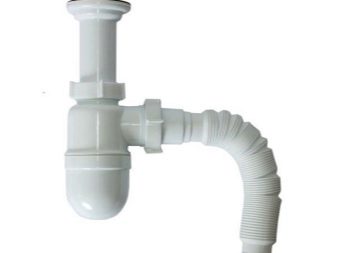

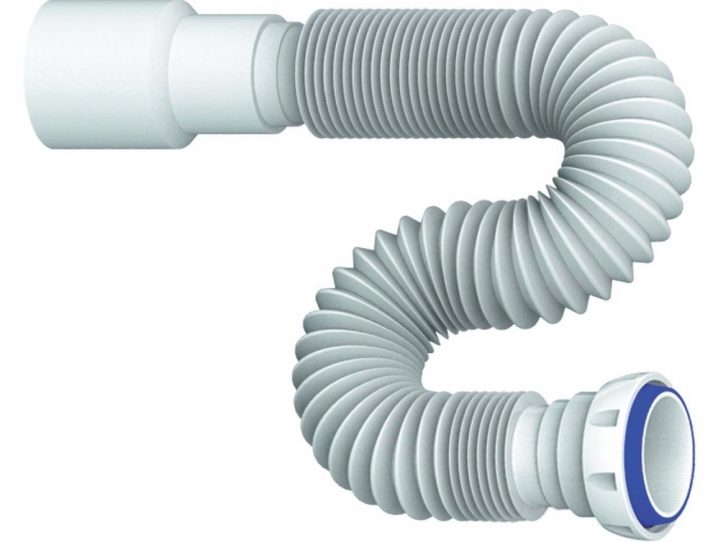

Гофрированные сифоны имеют более простую конструкцию. Основная деталь — сифон-гофра может выгибаться так, как удобно установщику. Правильно выгнув гофру, тоже можно создать гидрозатвор, однако он не будет таким эффективным, как в сифонах бутылочного типа. К тому же, процесс очистки такого сифона очень затруднен, поэтому велика вероятность появления неприятных запахов. Из преимуществ можно отметить низкую стоимость за счет простой конструкции и удобство монтажа.
Плоский сифон обладает особой плоской конструкцией и используется, когда другие виды сифонов не подходят по габаритам.

Помимо материала и вида сифона при выборе также необходимо учитывать фирму-производителя, качество и прочность материала. Обязательно проверьте, подойдет ли размер сифона для вашей мойки! Также обращайте внимание на наличие возможных дефектов товара и проверяйте полную комплектацию! Даже одна недостающая деталь не позволит вам собрать сифон. Придется снова идти в магазин и потерять дополнительное время.

Подготовительный этап перед сборкой сифона

Помимо самого сифона в полной комплектации необходимо иметь: переходную манжету, силиконовый герметик и ленту ФУМ (изоляционная лента). Из инструментов обязательно нужна плоская отвертка, а также не будет лишним канцелярский нож. Если у вас дома нет вышеперечисленных предметов, позаботьтесь об их покупке заранее перед тем, как приступать к сборке сифона. Приобрести их можно в тех же магазинах, что и сам сифон.

После покупки сифона необходимо разобраться в его комплектации, чтобы понимать, о каких деталях идет речь в инструкции. Обычно вместе с комплектом деталей в упаковке присутствует инструкция с подробной схемой и названиями деталей. Если ее в комплекте нет, озадачите продавца, возможно, она просто выпала.

Как уже писалось выше, наиболее подходящим вариантом для кухонной раковины является бутылочный сифон. Разберем подробнее его комплектацию. Итак, какие же детали имеются в бутылочном виде сифона с переливом?

Верхняя часть — выпуск. Включает в себя: сетку, болт, основание. Прикручивается к самой мойке.
Горловина с широкой гайкой, которой крепится к выпуску.
Шланг переливной. Прикрепляется к выпуску с помощью пластиковой гайки.
Металлический болт (крепление переливной сетки). Вкручивается в чашу мойки.
Корпус сифона, в который устанавливается горловина сифона с помощью конусного уплотнителя.
Отводящий патрубок, который соединяет слив с канализационной системой. Он прикрепляется к корпусу сифона с помощью широкой пластиковой гайки.
Набор резиновых прокладок и манжет для сборки.

Совет: при покупке сифона проверьте, чтобы на полированных изделиях не было царапин и иных повреждений, а резиновые прокладки и манжеты тщательно просмотрите на предмет некачественной резьбы!

Демонтаж старого сифона

Перед тем, как начинать сборку нового сифона для кухонной раковины, нужно убрать старый. Сделать это совсем несложно. Во-первых, обязательно перекройте воду, чтобы она не поступала в мойку! Далее с помощью плоской отвертки открутите винт, находящийся по центру решетки в отверстии для слива в раковине. Обязательно возьмите и подставьте под сифон какую-нибудь емкость, потому что в нем, скорее всего, еще осталась жидкость, и иначе она прольется мимо. После того, как вы отсоединили старый сифон, канализационное отверстие лучше заткнуть кусочком старой ненужной ткани, чтобы зловонные запахи не проникли в помещение. Также нужно тщательно протереть сливное отверстие, к которому прикручивался старый сифон, чтобы убрать всю накопившуюся грязь перед установкой нового устройства.

Совет: если винт сливной решетки заело, и он не откручивается, не паникуйте! Просто уберите нижнюю часть сифона и оставьте только патрубок. Потом попробуйте немного покрутить, чтобы отделить гайку от винта. Дело в том, что иногда их со временем сложно отсоединить, так как они прикипают друг к другу.

Пошаговая сборка сифона для раковины на кухне с переливом

После демонтажа старого сифона и очистки сливного отверстия можно приступать к сборке нового устройства. Обычно инструкция к сборке и установке оборудования прилагается к товару в упаковке, но подробного описания зачастую в ней нет, поэтому многие не могут разобраться, что и в каком порядке выполнять. Данная подробная пошаговая инструкция поможет вам в этом,на первый взгляд, нелегком деле.

Итак, начать стоит с полной проверки комплектации сифона, чтобы в процессе не выяснилось, что имеются недостающие детали. Точная комплектация сифона должна быть указана в инструкции к изделию. Выше было описано, какие составляющие имеет бутылочный сифон с переливом, однако устройства бывают разные, соответственно, и комплектация у каждого своя.

После проверки комплектации разложите все комплектующие перед собой, чтобы было удобно искать нужную деталь. Весь этап установки нового сифона можно разделить на 3 этапа:

сборка самого сифона;
прикрепление его к мойке;
соединение сифона с канализационной системой.

Начать лучше со сборки сифона.

На самое широкое по диаметру отверстие сифона наденьте плоскую прокладку и прикрутите горловину сифона.
Затем на горловину (патрубок), которая будет крепиться к выпуску, наденьте накидную гайку, потом натяните конусную прокладку, чтобы тупой конец был вверху. Теперь вставьте горловину в верхнее отверстие сифона и закрутите,но не очень крепко. Не потеряйте гайку в сливной воронке патрубка!
Далее отводящий патрубок прикрепите по тому же принципу: сначала наденьте накидную гайку, затем конусную прокладку и присоедините отводящий патрубок к нужному отверстию в сифоне.

На этом этапе сама конструкция сифона готова! На фото ниже показано, как должен выглядеть собранный сифон.

Совет: можно смазать все прокладки с манжетами силиконовой смазкой — герметизация будет лучше! Также отверстие отводной трубы к канализации лучше смазать санитарным силиконом!

Теперь необходимо прикрепить собранный сифон к раковине.

Положите на горловину сифона полосками вверх уплотнительное рифленое кольцо. Останется одно кольцо, которое нужно закрепить под металлической сеткой.
Металлическую сетку положите в отверстие в чаше мойки, а сифон подставьте под раковину, придержите его и выровняйте, затем металлический болт вставьте в отверстие решетки.
Крепко закрутите металлический болт, чтобы конструкция присоединилась к мойке плотно, как продемонстрировано на фото ниже. Можно пользоваться любым удобным для этого инструментом: отверткой, стамеской или даже монеткой.

Осталось лишь соединить сифон с канализационной системой. Для этого на свободный конец отводящего патрубка надевается конусный уплотнитель, и таким образом присоединяется к канализации.

Совет: если диаметры отводящего патрубка и отвода канализации отличаются, используйте резиновые или пластиковые редукционные переходники!

Для сифонов с переливом принцип соединения переливного шланга с корпусом сифона тот же: сначала накидывается пластиковая гайка,затем прокладка тупым концом вверх, и прикручивается к отводу. Другой конец перелива прикрепляется к мойке с помощью винта и отвертки. Преимущество систем сифонов с переливом в том, что они снижают вероятность потопа на кухне. Также функция автослив дает возможность набрать в раковину воду, а затем ее слить простым нажатием кнопки.

После завершения установки новой системы необходимо проверить ее работу. Наберите воду в раковину, затем слейте: проверьте работу системы перелива, а также самой конструкции сифона. Если нигде ничего не протекает, то все сделано правильно! Вы отлично справились с задачей! Если же все же откуда-то бежит, то либо вы слабо закрутили гайку, либо это последствия некачественной работы производителя.

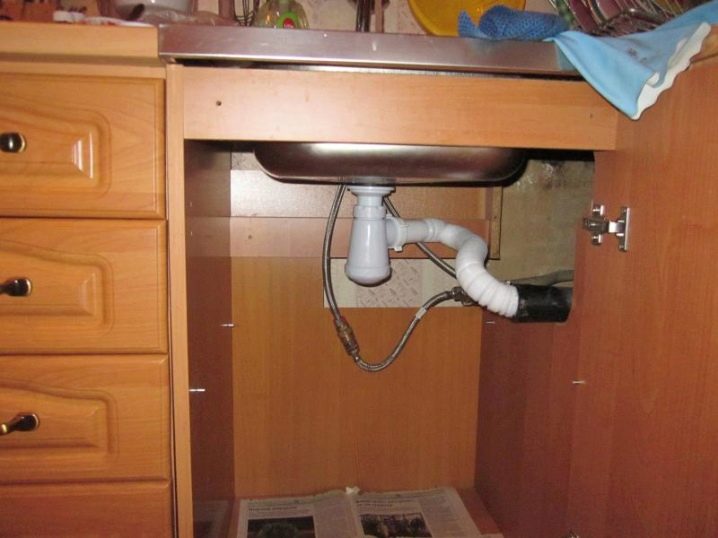

Таким образом выглядит правильно собранная система слив-перелив (сифон для раковины на кухне с переливом).

Столкнувшись с проблемой замены сифона, знайте, что это несложная процедура, и если вы внимательно ознакомитесь с данной инструкцией, то справитесь сами быстро и качественно! Обычно сборка сифона отнимает не более 20-30 минут времени.

Как сделать сливную систему более долговечной

Поломка сливной системы расстроит любую хозяйку. Во-первых, придется приостановить работу на кухне, во-вторых, есть большой риск появления неприятного канализационного запаха. Сифон может прийти в непригодность в любой момент, и с этим придется срочно что-то решать: либо вызывать сантехника, либо бежать в хозяйственный магазин за новым устройством и менять самостоятельно. В любом случае ситуация неприятная и создает дополнительные хлопоты. Как же можно продлить срок службы сливному устройству?

При покупке сифона обязательно проверяйте качество сборки! Приобретайте товары проверенных производителей. Все комплектующие нужно проверять на предмет брака. Перед заменой сифона внимательно осмотрите каждую деталь, нет ли на них трещин и сколов.
Чтобы избежать износа уплотнителей, во время сборки сифона смазывайте их силиконовой смазкой. Так они прослужат намного дольше.
Во время сборки нового устройства крепко закручивайте гайки, чтобы избежать ненужных протечек.
Прочищайте сифон вовремя, не приводите к сильным засорениям! Его можно прочистить вручную, просто открутив нижнюю часть сифона. Также в супермаркетах и хозяйственных магазинах продаются специальные средства для очистки канализационных систем. Можете просто пустить сильный поток горячей воды, это тоже поможет прочистить слив. Ну и не будем забывать о старом проверенном способе очистки сливных систем — вантузе. Если специального средства нет под рукой, а чистить вручную нет желания, вы вполне справитесь вантузом. Однако помните, что самый эффективный способ полной прочистки сливной системы — это ручная очистка сифона.
Нужно регулярно проводить профилактическую чистку слива щадящими средствами.

Следуя всем вышеуказанным советам, вы, скорее всего, будете сталкиваться с проблемой замены сифона нечасто и вспомните о его ремонте совсем нескоро. Но даже если ваша сливная система все-таки пришла в негодность, с помощью данной подробной инструкции вы быстро разберетесь с тем, что нужно делать. Удачи вам в сборке и установке нового сифона!

Видео-инструкция, как собрать сифон с переливом для кухонной мойки:

Как собрать сифон для раковины на кухне: установка своими руками

Наверх Перепланировки

Каталог домов

С чего начать ремонт О проекте Реклама Контакты Facebook Vkontakte Odnoklassniki Instagram Дизайн и декор

Квартира
Спальня
Кухня
Столовая
Гостиная
Ванная комната, санузел
Прихожая
Детская
Мансарда
Маленькие комнаты
Рабочее место
Гардеробная
Библиотека
Декорирование
Мебель
Аксессуары
Загородный дом
Ландшафт
Системы хранения
Коридор
Уборка

Строительство и ремонт

Фундамент
Кровля
Стены
Окна
Двери и перегородки
Потолок
Балконы и лоджии
Внутренние конструкции
Пол
Водоснабжение и канализация
Отопление
Вентиляция и кондиционирование
Газо- и энергоснабжение
Освещение
Сантехническое оборудование
Безопасность и домашняя автоматика
Бани, сауны, бассейны
Строительные материалы
Отделочные материалы
Инструменты
Техника
Законы и финансы

как правильно устанавливать сифон на мойку и как он крепится к раковине? Особенности монтажа и крепления

Сифон – это оборудование, призванное устранять грязную воду из ванны или мойки. Данное сантехническое устройство устанавливается с нижней части раковины и удаляет воду через канализационные трубы. Выполнить монтаж сможет даже новичок, не имеющий опыта сантехнических работ, главное – правильный подход и минимальные знания. Установка занимает несколько минут и не требует использование каких-либо инструментов. Обычно монтаж производится голыми руками или в редких случаях с одной лишь отвёрткой.

Предназначение

Люди, не имеющие отношения к сантехнике, могут предполагать, что установка сифона не является обязательным, а, вместо него, можно просто подсоединить пластиковую трубу, затем при помощи уголков вывести её к канализации. Но это не совсем так. Данное приспособление призвано не только отводит воду, оно наделено рядом других функций.

Сифон имеет специфичное строение, благодаря которому в канализацию не попадает крупный мусор, тем самым значительно снижается риск засорения трубы.

Из канализации всегда исходят очень неприятные запахи. Благодаря сифону они не проходят в жилое помещение, это и есть его основное предназначение.

Если вы когда-нибудь рассматривали сифон, расположенный под ванной, то наверняка замечали, что он имеет дугообразную или S-образную форму. После монтажа на месте этого сгиба будет постоянно находиться вода. И если приспособление, установленное под ванной, имеет довольно простое строение, то под мойкой на кухне устанавливаются более сложные конструкции. Их можно разобрать в любое время, почистить от мусора и смонтировать обратно.

Конструкция

Все производители данных конструкций изготавливают свои изделия из пластика или хромированного металла. В современном мире самыми популярными являются именно металлические варианты благодаря стильному внешнему виду. Но перед покупкой следует учитывать то, что спустя несколько месяцев металл начнёт покрываться ржавчиной. Коррозии подвергаются даже материалы с гальваническим покрытием. Поэтому более практичным решением можно назвать пластиковые сифоны.

Вода им никак не может навредить, они легко чистятся при необходимости и отличаются доступной ценовой политикой.

Давайте подробно разберём строение кухонных сифонов.

Патрубок. Он представляет собой трубку длиной в несколько сантиметров, один конец которой крепится к раковине.

Дополнительный патрубок для перелива. Он рассчитан на подключение стиральной машины к канализационной трубе. Почти все производители кладут данный элемент в качестве бонуса.

Стакан. Эта небольшая ёмкость является основной составляющей сифона. Во внутренней части этого резервуара образуется водяная пробка. Со временем накопившийся мусор легко выводится благодаря съёмной крышке.

Трубка водоотвода. Данный патрубок крепится к канализации. Через него происходит слив грязной воды.

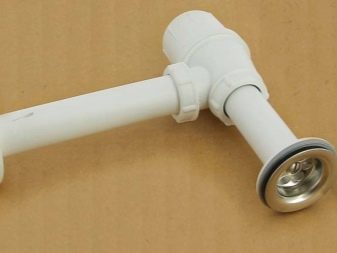

В современном мире представлены два вида сифонов: трубный и бутылочный. Второй вариант получил большое распространение в домашнем применении, так как не занимает много места и прост в эксплуатации. Огромным преимуществом является наличие крышки в нижней части сифона, через которую можно достать ценные предметы, если вдруг вы случайно их уронили в раковину.

Монтаж

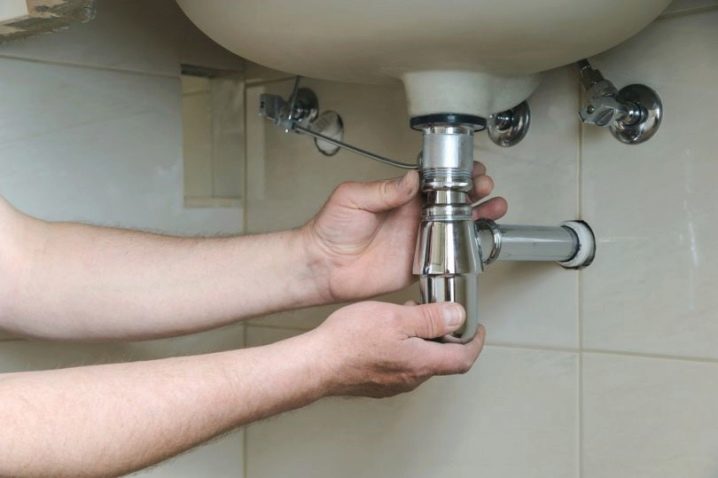

Прикрутить сифон сможет каждый хозяин собственноручно без привлечения сантехника. Выполнять установку следует очень ответственно, внимательно относясь к каждой детали. Халатное отношение послужит появлением постоянных протечек или образованию неприятных запахов в комнате из-за щелей между компонентами прибора.

Главным требованием во время монтажных работ такого типа является герметичность креплений. Поэтому большое внимание уделяется качественному креплению комплектующих. Прокладки, идущие в комплекте, часто являются либо слишком тонкими, либо выполнены из некачественной резины. Поэтому желательна покупка сторонних прокладок.

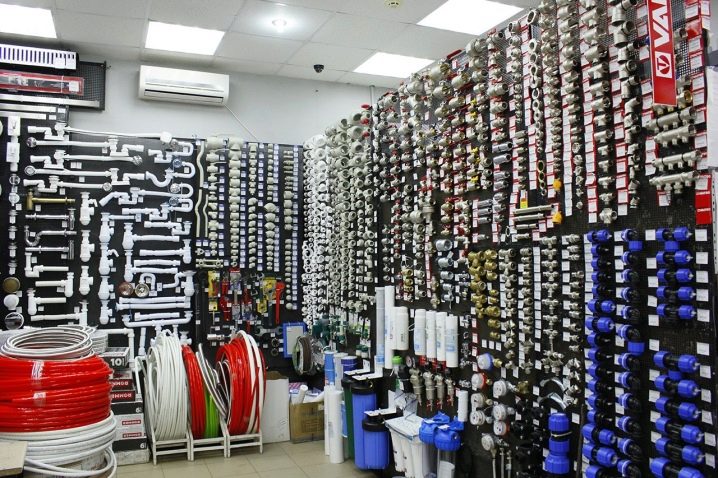

Перед покупкой обязательно проверяйте сифон на наличие повреждений прямо перед продавцом. Даже незначительные сколы могут послужить причиной неожиданной протечки.

Сборка

Каждая модель сифона комплектуется инструкцией по установке. Это довольно простая схема, позволяющая произвести сборку самостоятельно без привлечения мастера. Но даже если в комплекте нет никакого руководства по эксплуатации, разобраться с деталями сможет и новичок, благодаря интуитивно понятной конструкции. Итак, давайте рассмотрим основные правила сборки.

Сифон для раковины рекомендуется устанавливать без использования гаечного ключа. Главное, не переусердствовать с зажимом, иначе можно снести резьбу и привести приспособление в негодность. Гайки следует затягивать до конца только голыми руками, не надавливая сильно на детали.

Во время крепления патрубков обязательно устанавливайте прокладки на месте соединения. Опытные мастера рекомендуют смазывать их клеем-герметиком, чтобы предотвратить даже минимальные утечки.

После завершения монтажных работ при помощи тряпки удалите остатки клея. Дождитесь полного высыхания, и через полчаса попробуйте открыть воду для проверки надёжности сборки.

Если вы заменяете сифон, а не устанавливаете его на новую раковину, то перед началом работ следует аккуратно убрать старый. Крепёжную часть нужно хорошо почистить от грязи и ржавчины.

Обратите внимание, что в процессе монтажа вам придется открыть трубу канализационного слива. Её желательно закрыть мокрой тряпкой, в противном случае появление неприятного запаха в квартире неизбежно.

Более дорогие представители данных приспособлений продаются с тягой и дополнительным грязевым фильтром. В данной ситуации следует сначала поставить эту сетку, и после этого подключать сифон.

Подключение к канализации

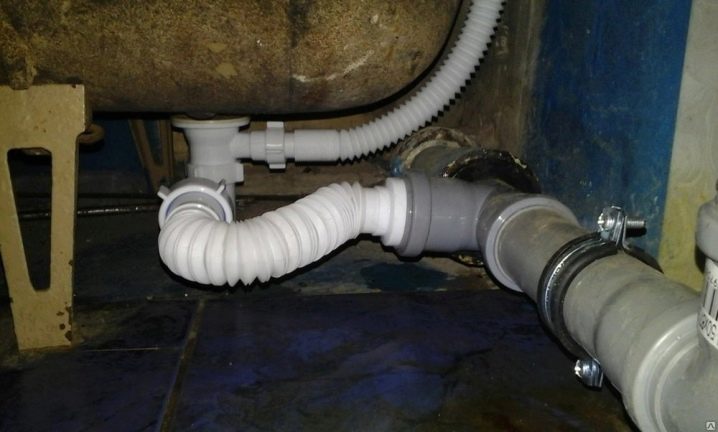

Для правильного монтажа сифона под мойкой, трубка водоотвода должна подключаться к канализации с помощью гофротрубы. Она является довольно пластичной, поэтому монтажные работы могут производиться и в самых труднодоступных местах. Если размер канализационной трубы оказался больше диаметра сифона, то нужно докупить специальную насадку на трубу или использовать прокладку. Главное, чтобы трубы плотно контактировали друг с другом, в противном случае запахи канализации всё же будут просачиваться в комнату.

Если после окончания монтажных работ во время проверки вы обнаружили утечку, то следует разобрать конструкцию и устранить неисправность, подложив более толстую прокладку и приклеив её герметиком. Манипуляции следует повторять до тех пор, пока не устранятся все протечки.

Как выбрать?

Перед покупкой данного приспособления рекомендуется изучить нижеописанные пункты.

Берите во внимание размер отверстия раковины. Каждый производитель предлагает товары с самыми разными размерами сетчатых фильтров.

Если вы устанавливаете сифон в ванной, то его нужно брать с таким расчётом, чтобы можно было подключить стиральную машину. Поэтому нужно приобретать конструкцию с наличием дополнительного водоотвода.

Многие сифоны имеют функцию контроля высоты соединяющей трубы. Так вы сможете выставить удобный уровень стакана. Это особенно удобно, если нужно прикрепить сифон под ванной.

Многие неопытные мастера не затягивают до конца резьбу, чтобы не вывести её из строя. Так делать не рекомендуется. Патрубок нужно закручивать до упора, но контролируя прилагаемые усилия.

Обращайте внимание на размеры устройства. Если под раковиной или мойкой всегда много места, то под ванной его может быть недостаточно. В данном случае малогабаритные модели будут особенно полезны.

Не допускается вариант, когда размер трубы водоотвода меньше размера патрубка, в противном случае вы попросту не сможете вставить сифон.

Эстетика. Если сифон планируется устанавливать под мойкой, то её дизайн не имеет никакого значения. Однако если при входе в помещение, на него сразу падает взор, то эстетическая составляющая имеет большое значение. В данном случае лучшим вариантом будет хромированный сифон, но за дизайн придётся немного переплатить.

Цена. Вопреки популярному стереотипу, здесь дороговизна не является показателем качества. Пластиковые варианты могут служить более 10 лет, а металлические – ещё дольше. Но переплачивать за этот вариант нецелесообразно. Мало кто рассчитывает использовать один сифон более 10 лет, ведь возможен ремонт, замена раковины или мойки и тому подобное.

Подытожив вышесказанное, можно заявить, что монтаж сифона является простым занятием. Но если вы не желаете изучать инструкцию, или у вас на это нет времени, то помочь с установкой сможет любой сантехник, на это потребуется не более 10 минут.

Больше о тонкостях процесса установки сифона на кухне смотрите в видео ниже.

как установить слив для кухонной мойки, правильная установка

Полноценное использование кухни невозможно без раковины. Это сантехническое устройство, состоящее из двух элементов: чаши и сифона, который непосредственно соединяется с канализационной системой. Правильно выполненный монтаж конструкции позволяет надежно защитить квартиру от неприятных запахов из трубы, вредных бактерий и микробов, в больших количествах находящихся в сточных водах.

Сифон — это труба с изгибом, в которой задерживается вода и другие мелкие частицы, сливаемые в канализацию.

Разновидности моделей

Существует несколько вариантов конструкции:

Колбообразные
Коленчатые
Гофрированные
Скрытые
Плоские

Колбообразные модели представляют собой сборную конструкцию, которую можно быстро прикрепить, без применения специального инструмента.

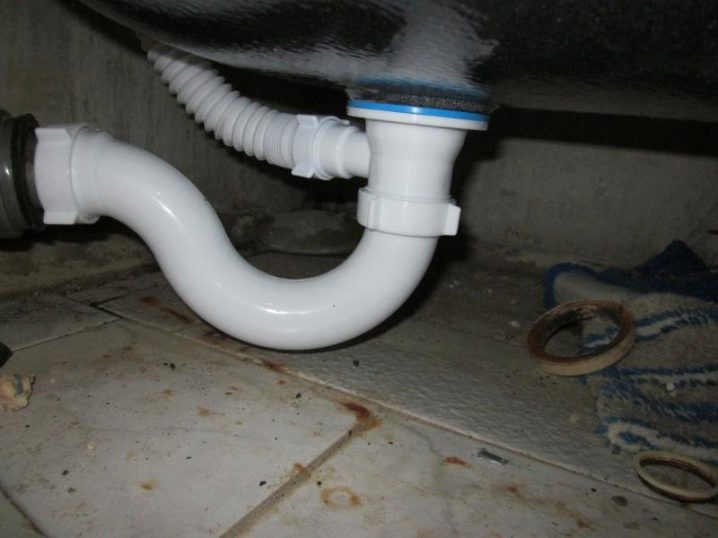

Коленная конструкция одна из самых простых среди всех вариантов моделей, что позволяет почистить засор или поменять любые элементы за считаные минуты. Труба может быть изогнута в виде формы букв U или S, благодаря чему можно использовать пространство с максимальной эффективностью.

Гофрированный вариант имеет конструкцию схожую с трубным аналогом. Отличие в использовании гофрированного шланга, что дает ему возможность изгибаться в любых направлениях. Но есть и одни существенный недостаток, гофрированная трубка быстро засоряется, вследствие чего приходиться чаще разбирать и прочищать. Подключить и снять такой сифон сможет даже человек без применения специального инструмента и сантехнических знаний.

Плоский вариант рекомендуется применять в помещениях с острым дефицитом свободного пространства.

Модель скрытый сифон, монтируется в стену или конструкцию на кухни. Его не будет видно со стороны, что позволяет не портить своим видом общую картину. Целесообразно применять такой вариант на небольших кухнях.

Монтаж колбообразной модели

Чтобы выполнить правильное подключение к каждому комплекту прилагается схема, главное соблюдать некоторые правила

Для герметичного соедниения нижней крышки и верхней части корпусу, устанавливается резиновая прокладка
Плотно закручивается крышка снизу
На патрубок крепящий сифон к раковине насаживается накидная гайка
Для регулировки расположения изделия по высоте на нижней части патрубка устанавливается конусная шайба
Патрубок соединяется с конусом и закрепляется гайкой
Выходная труба соединяется к сливу: гайка насаживается на патрубок, после чего до упора продвигается конусная прокладка.
Заключительный этап сборки соединение шлангового патрубка и корпуса при помощи гайки

Следующим шагом будет соединение с мойкой, который также достаточно прост.

Необходимо убедиться, что размеры сифона подходят к канализационной трубе. Для создания герметичного соединения обязательна установка резиновой прокладки.
Устанавливается защитная сетка на сливное отверстие в раковине
К мойке при помощи винта крепится сифон с обязательной установкой резинового уплотнителя
Последний этап заключается в установке отводного шланга

После завершения работ необходимо провести испытания, чтобы удостовериться в работоспособности конструкции и отсутствии протечек. Для этого достаточно включить воду и убедиться, что все элементы соединены герметично. За счет подтягивания элементов установленной конструкции устраняется течь. Иногда вода пробегает в соединении с мойкой, того необходимо поправить уплотнитель, который установлен с отклонением.

Монтаж конструкции с переливом

В добавок к операциям по установке обычной модели необходимо осуществить некоторые дополнительные действия. Отводной патрубок присоединяется к нижней части переливной трубы. Сделать это нужно только во время соединения мойки с сифоном. После этого верхнюю часть трубки крепят к переливному отверстию раковины. Работа простая и не трудоемкая, но в случае правильного монтажа раковина, наполнившаяся водой, будет попадать в канализацию через слив.

сборка и установка слива с переливом

Слив для раковины, как и любое другое сантехническое оборудование, уязвим перед поломками и нередко перед домашним мастером стоит вопрос о замене устройства. Его установка – несложная процедура, ради проведения которой нет смысла приглашать профессионального сантехника.

Как устроен слив для раковины и какие нюансы учитывать при выборе устройства, рассмотрим подробнее. А также опишем пошаговую технологию сборки и монтажа сливного приспособления.

Содержание статьи:

Предназначение и конструктивные особенности

Слив для раковины в ванной или на кухне с переливом являет собой изогнутую конструкцию, ключевое предназначение которой – перенаправлять излишки воды в канализацию, препятствуя тем самым переполнению чаши раковины.

Устройство практически идентично конструкции, предназначенной для раковины.

В момент смыва вода сначала поступает в полость сифона, откуда перетекает в изогнутое «колено» и продвигается в направлении общего стока

Конструктивно слив перелив для мойки или раковины состоит из таких элементов:

сифон с гидрозатвором – являет собой «U»-образный элемент, который выполняет двойную задачу: препятствует источению зловонного запаха из канализации и защищает расположенную ниже сливную трубу от засорения.
сливная труба – выполнена из гофрированной или жесткой пластиковой трубы и предназначена для перенаправления стоков в систему канализации.

Главный секрет функциональности сифона в его конструктивном исполнении. За счет изгиба вода полностью не покидает трубу. Образованный водный затвор и выступает преградой проникновения канализационных «амбре» в сливное отверстие.

Самый простой вариант сифона являет собой пластиковую конструкцию, собранную из патрубков разной конфигурации и манжет диаметром в пределах 32-40 миллиметров

Такие конструкции удобны тем, что в случае засорения их не составит труда снять и прочистить механическим либо .

Хотите установить более долговечное устройство, которому не так страшны засорения? В этом случае лучше приобрести конструкцию в виде слива перелива для раковины. От моделей традиционного исполнения она отличается тем, что оснащена дополнительной трубкой.

Это устройство соединяет отверстие, проделанное в верхней стороне бортика чаши, с расположенными перед сифоном элементами системы слива. Благодаря этому перелив отводит жидкость из раковины, предупреждая тем самым переполнение чаши.

Сливная конструкция, дополненная переливом

Вспомогательная трубка, выполняющая функцию перелива, может быть изготовлена из жесткого пластика либо же гнущейся гофры; она фиксируется к элементам конструкции посредством пластикового хомута

С наружной стороны сливное отверстие прикрывает решетка. Она выполняет защитную функцию, задерживая мелкий мусор и волосы, предохраняя тем самым систему от засорения.

Галерея изображений

Фото из

Перелив — отверстие в верхней части раковины, предназначенное для отвода из емкости излишков воды в случае, если хозяева забыли перекрыть воду

К переливному отверстию подключается трубка, по которой лишняя вода сливается в канализацию. Отверстие для перелива может располагаться не только рядом со смесителем, но и на противоположной стенке чаши

В моделях с донным клапаном вода в трубке перелива поднимается до общего уровня. Превысив максимальный уровень, вода переливается через стенку сифона и опускается ниже клапана

В небольших по объему раковинах иногда не устраивают перелива, так как эти приборы не рассчитаны на длительное пользование

Есть модели со скрытым переливом, представляющим собой систему отверстий, замаскированных узором или фигурным рельефом сантехники

В моделях со скрытым и сливом, и переливом определить их положение можно, тщательно присмотревшись к прибору. Вода наполняет раковину и на определенной высоте стекает в канализацию через слегка различимые желобки по периметру чаши

Во многих видах дизайнерской сантехники перелив не предусмотрен, так как его наличие портит идею и не украшает конструкцию. Их оснащают автоматическими сливами с донным клапаном и датчиком. По достижении предельного уровня срабатывает датчик, клапан открывается автоматически, вся вода уходит в канализацию

В напольных раковинах, дизайнерских произведениях, настольных чашах устройство слива-перелива прилагается к изделию. Найти для замены в свободной продаже аналогичное устройство бывает проблематично, поэтому при покупке подобной сантехники слив-перелив докупают в запас

Традиционная разновидность слива с переливом

Расположение перлива на передней стенке

Слив-перелив с донным клапаном

Чаша раковины без перелива

Дизайнерский вариант со скрытым переливом

Раковина со скрытым сливом и переливом

Дизайнерские изделия без перелива

Напольная раковина для ванной

Основные виды сливных устройств

Существует несколько типов сливных систем. Один из самых распространенных вариантов – конструкция, слив в которой крепится посредством большой запорной гайки. Этот метод крепления можно встретить даже в санузлах домов, построенных еще более двух десятков лет назад.

Классификация по принципу устройства

Сливные сифонные системы, используемые при подключении раковин, бывают трех видов: колбообразные, коленные и комбинированные.

Они различаются по типу конструкции:

Бутылочные или колбообразные. Основными элементами конструкции выступают два погруженных друг в друга цилиндра. Внутри колбы устройства установлен тройник, распределяющий жидкость и образующий гидрозаслон.
Трубные. Основным элементом двухоборотной конструкции выступает «S» или «U»-образный изгиб трубы, который и образует гидрозаслон.
Устройства смешанного типа. Помимо конструктивных элементов бутылочной конструкции, дополненных двумя перегородками, они оборудуются гофрированным шлангом.

В устройствах бутылочного типа стоки, поступая в сифон, продвигаются вниз по внутренней трубе меньшего диаметра. Достигнув дна, стоки поднимаются через полость между внутренним и наружным цилиндром и отводятся в канализационную трубу.

Модели бутылочного исполнения свое название получили из-за продолговатой формы резервуара, которая внешне очень напоминает этот стеклянный сосуд

Бутылочные сифоны выгодны тем, что даже при редком использовании сантехнического прибора не пересыхает довольно долго. Такой эффект достигается за счет того, что вывод из сифона размещается приблизительно по середине колбы.

Многие хозяева отдают предпочтение сифонам бутылочного исполнения и по той причине, что в случае необходимости к ним всегда можно подключить несколько сливов. Для этого конструкцию необходимо лишь оснастить дополнительным элементом.

Оснастив сифон бутылочного исполнения вспомогательным фитингом, вы всегда можете подключить к сливной системе дополнительный патрубок от стиральной машины

Хорошо зарекомендовали себя в работе сифоны смешанного типа. Гофросифон, задействуемый при обустройстве сливной конструкции смешанного типа, является модифицированным вариантом обычной изогнутой трубки.

Ключевое отличие трубы, применяемой при обустройстве сливной конструкции смешанного типа – она представляет собой не жесткую деталь, а подвижный гибкий шланг

В отличие от аналогов бутылочного и трубного исполнения среди комбинированных вариантов не бывает моделей с раструбами, а потому к ним нельзя присоединить системы перелива и бытовую технику.

Деление по материалу изготовления

Представленные в продаже в зависимости от материала изготовления бывают двух типов: те, что выполнены из полимеров и те, которые сделаны из сплавов металла.

Полимерные изделия славятся невысокой ценой и простотой монтажа. Конструкции, оснащенные гофротрубой, удобно регулировать по длине.

Но срок службы ПВХ конструкций сравнительно недолог. Да и герметизирующие свойства собранных конструкций оставляют желать лучшего. Поэтому все состыковочные элементы в обязательном порядке при сборке оснащают резиновыми прокладками.

В стремлении снизить риск засорения внутренних стенок труб от наслоений грязи ведущие производители при создании полимерных изделий включают в их состав антибактериальные компоненты

В плане надежности и долговечности более выгодны металлические элементы сливных систем. Наиболее востребованы в бытовом применении модели из цветных металлов: латуни и бронзы. Выполненная из таких материалов обвязка часто имеет хромированное покрытие, за счет чего приобретает довольно презентабельный внешний вид.

Вариант исполнения металлической конструкции

Единственным недостатком металлических труб является склонность внутренних стенок задерживать и накапливать слизь и грязь, что может спровоцировать образование засоров

Для предупреждения скопления грязевых отложений на внутренней поверхности стенок в процессе изготовления производители покрывают металлические изделия защитной пленкой хрома.

Монтаж металлических конструкций не представляет особых трудностей. Заминка может возникнуть лишь на этапе, если понадобиться укоротить отводную трубу.

Сифоны для нестандартного оборудования

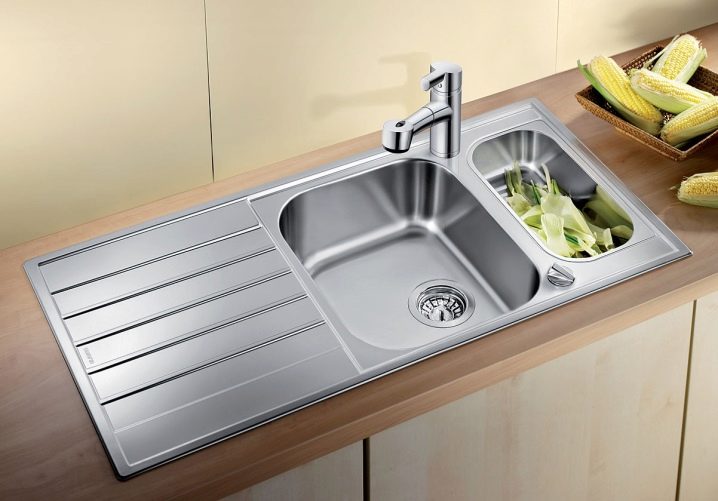

Для нестандартных моделей сдвоенных «парных» раковин используют сифоны, оснащенные двумя выпусками. Такие сифонные устройства подключаются к сливам обеих раковин, а немного ниже по ходу стекания отработанной воды они объединяются в общую колбу.

Как и у одинарных моделей, конструкция у сифонных устройств сливных систем с двумя выпусками бывает трубного исполнения или бутылочного типа

Вам необходимо подключить к коммуникациям раковину, размещенную на открытой полке? Тогда выберите модель, предполагающую скрытый монтаж. Да, по цене она выйдет несколько дороже традиционных вариантов, но зато позволит полностью скрыть малоэстетичные элементы коммуникаций.

Помимо гофротруб D32/40/50 мм в продаже можно найти и универсальные изделия, оснащенные ступенчатым концом излива, которые удобно приспосабливать под любые размеры

Сливные системы таких конструкций не составит труда спрятать в нишу, прикрыв декоративным экраном. Но стоит помнить, что, если изгиб отводящей трубы получится слишком коротким, велик риск появления малоприятного канализационного «аромата».

Технология установки слива с переливом

В том, чтобы установить слив перелив собственными силами, нет ничего сложного. В комплекте к каждому устройству обычно прилагается инструкция. В ней содержится информация о том, в какой последовательности нужно собирать конструкцию.

Самый простой путь пройдет самостоятельный мастер, выполняющий установку раковины с переливным каналом, предусмотренным в конструкции раковины:

Галерея изображений

Фото из

Этап 1: Сборка и подключение сливного патрубка

Этап 2: Установка патрубка для соединения слива с сифоном

Этап 3: Подключение сифона к сливу из раковины

Этап 4: Закручивание пластиковых гаек вручную

Шаг #1. Подготовка необходимых материалов и инструментов

При всем многообразии моделей сливного оборудования практически идентична. Поэтому, даже если на вашем сантехническом приборе была установлена сливная система, к примеру, бутылочного типа, вы с легкостью сможете заменить ее на тот же комбинированный вариант.

Независимо от конструктивного исполнения любой слив работает по принципу двух сообщающихся сосудов: в верхней точке расположен впускной патрубок, принимающий отработанную жидкость из раковины, ниже – сливной шланг, выводящий ее в канализацию, а между ними – гидрозатвор

В комплектацию стандартного сифона входят такие элементы:

корпус устройства;
отводной патрубок;
декоративная накладка на слив;
пластиковые и резиновые манжеты;
соединительные гайки и винты;
резиновые плоские прокладки.

Чтобы лучше понять, в какой последовательности нужно собирать конструкцию, разложите все элементы сифона на столе или на полу.

Для работ с сантехническим оборудованием (герметизацией соединений) лучше всего выбирать полужидкий герметизирующий состав на силиконовой либо каучуковой основе

Установку системы невозможно будет выполнить без набора необходимых инструментов.

Для работы потребуются:

плоская отвертка;
разводной ключ;
ФУМ-лента;
герметик;
емкость для сбора воды;
хлопчатобумажная ткань.

Если в процессе работы потребуется обрезать трубы и гофру до нужного размера, заранее подготовьте рулетку и ножовку. Для шлифовки краев трубы – наждачную бумагу.

Шаг #2. Демонтаж старого сифона

Чтобы снять отслужившее свой срок сифонное устройство, нужно в решетке, расположенной в сливном отверстии, открутить установленный по центру винт.

Нередко винт и гайка сливной решетки в процессе эксплуатации «прикипают» друг к другу. Если открутить их никак не удается, то демонтируйте сначала нижнюю часть сифона, оставив нетронутым верхний патрубок. Путем вращения этой детали вы поможете освободиться присохшей гайке и винту.

Демонтировав старое оборудование, нужно прочистить внутреннюю полость канализационного патрубка, удалив из него остатки грязи и раскрошившегося цемента

С момента демонтирования старого сифона до начала подключения нового оборудования канализационный раструб лучше «закупорить» ветошью или пробкой соответствующего размера.

Шаг #3. Сборка элементов конструкции

При установке трубной сливной системы сборку конструкции можно выполнять в процессе монтажа, последовательно «нанизывая» все элементы. Если же приходится работать с колбообразной системой, перед тем, как собрать такой слив для раковины, необходимо провести ряд подготовительных работ.

Первым делом устройство помещают под чашу и выполняют предварительную примерку с тем, чтобы убедиться в соответствии размеров. После этого проверяют надежность крепления нижней пробки.

Для этого пробку откручивают по резьбе и осматривают, есть ли сколы и другие изъяны резинового уплотнителя. Пренебрегать этим этапом не стоит, поскольку нижняя пробка постоянно принимает на себя давление системы.

Перед сборкой конструкции необходимо также проверить стыковочную поверхность корпусной резьбы на предмет обнаружения дефектов и заусениц

В случае обнаружения на поверхности заусениц, их можно срезать остро заточенным ножом. Если их не удалить, они могут повредить кольцевую прокладку в процессе монтажа.

Убедившись в качестве установленных прокладок и резьбового соединения, приступают к сборке колбы.

Работу выполняют в несколько этапов:

Надев на резьбу устройства резиновую прокладку, прикручивают дно.
На концы трубки-излива надевают по прокладке, а сверху по затяжной гайке.
Вставив конец трубки-излива в отверстие верхней части корпуса сифона, фиксируют его в заданном положении путем затягивания гайки.
Оснастив крышку устройства резиновой прокладкой, слив прикручивают гайкой к корпусу.

Чтобы повысить надежность соединения, кольцевую прокладку, вложенную в паз, нужно покрыть герметизирующим составом. Им же стоит покрыть и нижнюю часть резьбового соединения.

Чтобы иметь возможность в случае ремонтных работ легко открутить крышку устройства на стыке корпуса при герметизации соединения, сделайте сантехническую подмотку ФУМ-лентой

После этого раковину устанавливают на посадочное место и приступают к монтажу сливного устройства.

Шаг #4. Особенности сборки перелива

Имея дело с моделями, оснащенными переливами, прежде чем собрать этот элемент, нужно определить высоту трубки. Этот параметр должен соответствовать глубине чаши. Если все совпадает, трубку соединяют на заданной высоте с основным патрубком.

Если переливная трубка являет собой сборную конструкцию, то ее высота легко регулируется по принципу телескопического раздвигания. Гофрированная труба просто растягивается до необходимой длины и перегибается в нужном месте.

Прежде чем затягивать винт, проследите, чтобы отвод переливной трубки точно совпадал с предусмотренным под его установку отверстием в бортике чаши

При фиксации переливной трубки к раковине не забудьте между поверхностями проложить идущую в комплекте резиновую прокладку. Место присоединения отвода с патрубком перелива фиксируют прижимной гайкой. Чтобы не повредить соединение, гайку закручивают вручную, не прилагая особых усилий.

Шаг #5. Монтаж сливного устройства

Перед тем, как подключать собранную конструкцию к сточной системе, поверхность раковины в районе сливного отверстия тщательно обезжиривают и очищают. В процессе монтажа первым делом совмещают со сливным отверстием чаши защитную решетку, оснащенную 5-6 делениями.

Если диаметр сливного отверстия и размер решетки совпадает, достаточно установить прокладку, если же есть небольшие разбежности – дополнительно задействуют герметик

Верхний торец отводного патрубка оснащают резиновой прокладкой и состыковывают с отверстием в раковине. Плотно прижав верхний бортик патрубка к сливу, фиксируют его с помощью винта D6 мм, вставленного в защитную решетку.

Резьба, в которую он должен заглубляться, запрессована в корпус самого патрубка. При затягивании винта плоской отверткой важно добиться максимально плотного прилегания, избежав при этом проворачивания фланца и прокладки.

С нижнего конца патрубка снимают фаску. Это необходимо для того, чтобы обеспечить свободный завод конца патрубка в полость сифона.

На отводной патрубок «нанизывают» пластиковую стяжную гайку, размещая ее резьбой книзу, и конусную прокладку, укладывая широкой стороной к гайке. Затем состыковывают его с выходной трубой, не забывая герметизировать соединение.

Для состыковки отводящего патрубка с канализационной трубой, диаметр которой традиционно равен 50 мм, применяют установочную резиновую манжету.

Чтобы она плотно охватывала трубу, предупреждая тем самым распространение канализационных «ароматов», используют изделие, внутренний диаметр которого чуть меньше наружного диаметра отводящей трубы.

Если вы используете мягкую гофротрубу, длину горизонтальных участков делайте такой, чтобы в процессе эксплуатации они были без натяжения, но и при этом не провисали

Совет: в случае, если диаметр отвода не соответствует размеру канализационной трубы, задействуйте готовый пластиковый переходник.

Максимально прост в подключении гофрированный сифон. Он оснащен двумя жесткими патрубками на обоих концах. Чтобы его подключить, нужно всего лишь присоединить его к выпускному патрубку, затем немного растянуть и придать нужный изгиб. После этого второй патрубок вывести в канализацию.

Шаг #6. Проверка работоспособности системы

На завершающем этапе остается только проверить герметичность соединений и работоспособность системы. Для этого участок пола под сифоном застилают отрезом хлопчатобумажной салфетки или бумажным листом. Некоторые мастера для этой цели подставляют емкость под сифон.

Открывают кран и наблюдают, как вода уходит в сливное отверстие и, проходя через сифон, опускается в канализацию.

Если в местах соединений течи нет и на салфетке не проявились капли – работа выполнена качественно. В случае обнаружения таковых, плотнее прикручивают гайки, а соединение дополнительно герметизируют.

Технология монтажа разветвленных сифонов, позволяющим к общему сливу, практически ничем не отличается. Разница лишь в том, что к отводам конструкции дополнительно прикручивают гибкие шланги, идущие от бытовой техники.

Тем, кто планирует установку и подключение к канализации новой раковины, мы рекомендуем ознакомится со статьей

Выводы и полезное видео по теме

Видеообзор, как правильно собирать сифон:

Монтаж раковины и подключение слива:

Современные модели слива для раковины устанавливать не так уж и сложно. Главное – грамотно подобрать модель, которая оптимально подходит для конкретных условий, и строго придерживаться инструкции монтажа.

Всем заинтересованным в вопросе установки слива для раковины предлагаем оставлять комментарии и задавать вопросы. Пожалуйста, делитесь личным опытом подключения сантехники. Форма для связи расположена в нижнем блоке.
