Вентиляция, оборудованная по правилам на кухне – залог здорового микроклимата во всем жилище. Но одного единственного элемента, находящегося под потолком, недостаточно. Поэтому в современных помещениях, где рождаются кулинарные шедевры, устанавливают вытяжку, удаляющую загрязненный воздух при помощи специальных устройств. О том, как правильно осуществить монтаж схемы описано в статье.

Зачем она нужна

Вентиляция – не просто устранение распространения «пищевых» запахов по дому. Воздухоочищение в помещении для приготовления пищи спасает от вдыхания опасных веществ, выделяющихся при сгорании газа.

Пока идет готовка, образуется кухонная копоть, которая представляет собой взвешенные частички жира. Если отсутствует вентиляция, они оседают на мебели, а также проникают в дыхательные пути человека, вызывая раздражение и аллергические реакции. Испарения также не приносят пользу. Лишняя влага ухудшает микроклимат в помещении. Справиться с такими кухонными «вредностями» поможет только эффективная, отлично функционирующая вентиляция.

Известные системы вентиляции простые по конструкции. Однако при монтаже необходимо соблюдать определенные нюансы, невыполнение которых влечет за собой низкую эффективность системы.

Внимание! Только в том случае, когда покидающий помещение воздух по объему равен поступающему, планировка вентиляции считается правильной.

Типы очищения

Установить воздухоочищающую систему можно самостоятельно. Но перед этим следует определиться с устройством. Выделяют 4 типа вентиляции на кухне.

схема вентиляции

  1. Естественная вентиляция. В помещение самотеком попадает свежий воздух, вытесняя при этом загрязненный.
  2. Приточная схема. Чистый воздух подается в помещение, а грязный вытесняется.
  3. Вытяжная вентиляция. Устройство основано на принудительном вытяжении воздуха. Приток нового осуществляется за счет моментов разряжения давления в кухне.
  4. Приточно-вытяжной вариант. Циркуляция воздушных масс происходит за счет работы специального оборудования.

Обустройство первого типа вентиляции было обязательным при постройке многоквартирных домов. Для работы требуется точка притока и удаления воздуха. Поступление происходит сквозь открытое окно или межкомнатную дверь. Удаляются загрязнения через вытяжную шахту.

Внимание! При наличии естественной вентиляции на кухне следует регулярно проверять ее работу. В случае обнаружения неполадок, обязательно провести очищение вентиляционной шахты.

Сама по себе подобная система малоэффективна, поэтому требуется дополнительная установка оборудования.

Приточный вариант распространен как часть приточно-вытяжной системы. Благодаря его участию циркуляция происходит более эффективно. Вытяжка при установке не требуется. Здесь используют вентилятор. Особого внимания требует тяговая система. Необходимо постоянно проверять ее работоспособность иначе схема работать не будет.

вытяжка на кухне

Вытяжная вентиляция на кухне – самая распространенная установка. Делят ее на 2 варианта:

  • местный;
  • общеобменный.

Первый оборудуют как в частных, так и в многоквартирных домах. Установка происходит непосредственно над источником загрязнения, то есть над варочной поверхностью или духовкой. Чаще всего местный вариант – это установка вытяжки. Такая бытовая техника имеет разнообразный дизайн и подбирается под любую кухню. Но у нее уесть существенный недостаток – сильный шум во время работы.

В некоторых домах устанавливают только кухонный зонт, а вентилятор устраивают на чердаке или на крыше. Такая система работает бесшумно. Общеобменным называют приточно-вытяжной тип. Такая вентиляция очищает воздух по всему помещению кухни. И приток и отток производится принудительно.

Особенности установки

Когда происходит планирование обустройства вентиляции на кухне, нужно учитывать следующие нюансы:

  • Выбирая элементы системы, рассчитывают эффективность притока и оттока. В норме воздух в кухне обновляется 6 раз в течение часа.
  • Чтобы оборудовать каналы лучше использовать трубы из пластика. Материал подходит к требованиям пожарной безопасности. Сечение подойдет как круглое, так и прямоугольное.

циркуляция воздуха

  • Если есть желание, воздухоотводные трубы полностью прячут от посторонних глаз. Например, сооружают для них короб из гипсокартона.
  • Перед монтажом лучше составить проект будущей вентиляции, который поможет рассчитать количество труб и место их прохождения.
  • Чтобы воздухообмен происходил правильно, нельзя устанавливать герметически закрывающиеся двери. Между ними и полом следует оставлять небольшой зазор.
  • Возможно произвести совмещение вентиляции кухни и туалета. Но обязательно учитывать, что при объединении в естественной системе и наличии мощной вытяжки, кухонный воздух может поступать в туалет.

Внимание! При установке элементов очищения воздуха в частном доме, ввиду отсутствия системы лучше использовать автономную вытяжку с фильтром.

Планирование и обустройство вентиляционных систем – дело инженеров и архитекторов. Однако, при желании, изучив нюансы установки, можно самостоятельно установить необходимые элементы, которые помогут удалить из дома вредные для здоровья вещества и позволят дышать свежим воздухом.

Вытяжка и вентиляция: видео

Как сделать вентиляцию на кухне: правила монтажа

В сегодняшней статье мы поговорим о том, как правильно установить вентиляцию в своей квартире на кухне. В данной теме есть множество подводных камней, следовательно нужно руководствоваться конкретными правилами расчета и монтажа. Дочитав статью до конца, вы сможете избежать популярных ошибок и добиться отличного микроклимата в доме.

Содержание статьи:

Виды вентиляционных модулей

Вентиляционные модули для кухонь довольно разнообразны и делятся на вытяжные, приточные и естественные.

  1. Вытяжные – за счёт вытягивания создаётся разрежение давления и свежий воздух втягивается в кухню.
  2. Естественные работают при перепаде давления.
  3. Приточные – свежий воздух нагнетается в помещение, вытесняя старый.

Для очищения воздуха в кухне монтируют специальные устройства.

  1. Агрегат имеющий неординарное крепление для кухонного стола или навесного варианта.
  2. Популярная плоская вытяжка монтируемая непосредственно над плитой.
  3. Для квартиры в многоквартирном доме с подвеской к потолку.
  4. Угловая.
  5. Настенная, над плитой.

Все агрегаты делятся на проточные и циркуляционные.

  1. Проточные выводят загрязнённые воздушные массы в шахту, это очень хороший способ.
  2. Системы циркуляционные основаны на очищении фильтрами

Индивидуальная вентиляция сложна, как вариант, представленный на фотографии ниже. Возникают требования к дизайну, к монтажу зонта с приспособлениями для улавливания частиц жира. Дополнительные вопросы к месту установки для борьбы с шумами. Общественное устройство обмена из – за работы сразу в нескольких зонах, мало производительно.

Если площадь вашей комнаты около семи – девяти квадратных метров, то вытягивание с нагнетаниеем представляется как идеальный вариант.

Выбор вентилятора

При выборе вентилятора надо разобраться с диаметрами воздуховодов. Для этого делаем замеры. Обычная вилка размеров от десяти до пятнадцати сантиметров. Округляем замеры в меньшую сторону – это и будет диаметром вашего вентилятора.

Вычисляя производительность, кубатуру умножаем на шесть, получив нижний предел производительности. Потом, тот же объём умножаем на двенадцать – получаем верхний предел.

При отсутствии входных дверей, надо учитывать и объём совмещённой комнаты.

Чтобы через вентиляцию в кухню не проникали насекомые, посторонние запахи, необходим прибор с сеткой и обратным клапаном.

Желательно, чтобы снималась лицевая панель для удобства уборки. Не будет лишним и таймер, настроенный на время от двух до тридцати минут.

Приток воздуха обеспеченный оконным проветривателем будет очень кстати. Как идеальный подбор для системы вытяжка – приток воздушной массы, приводящий к сбалансированному режиму работы.

Монтаж

Перед началом монтажа вентиляционного агрегата на кухне, проверить существующие воздуховоды на засорённость. В случае нужды вызовите специалиста для прочистки каналов.

При устройстве естественной вентиляции в частном доме, следует помнить, что воздушные массы в системе должны двигаться от жилых помещений к кухне, санитарному узлу.

Система проветривателей устраивается на высоте не ниже двух метров от земли. Во избежание попадания грязи.

Предусмотренные каналы в стенах частного дома, должны решить задачи проветривания. Избегая нарушения баланса обмена, не надо плотно закрывать окна и двери.

Естественный воздухообмен одно из самых простых решений. И всё – же существуют твёрдые правила и нарушать их нельзя.

Правила и полезные советы

  1. Обязателен доступ свежего воздуха для удаления отработанного.
  2. Самостоятельное вмешательство в работу модуля чревато поворотом воздушных потоков в обратную сторону. Естественное обновление воздуха основано на передвижении от области высокого давления к области низкого.

Как идеальный вариант в организации вентилирования пищеблока с газовой плитой, сделать систему смешанной. Совместить работу естественной вентиляции с вытяжным зонтом. Подсоединить кухонную вытяжку выше входа в канал естественной вентиляции, не вставляя её в шахту, оборудовав решётку с обратным клапаном перекрывающим вход в канал при работе вытяжного зонта.

Установка своими руками

Эффективная система проветривания помещения, создания комфортной среды, подвижности, чистоты устанавливается и своими руками, если знать множество нюансов и тонкостей. Далее о них и поговорим.

При строительстве дома или капитальном ремонте надо сделать расчёт конструкции и отверстий каналов, устанавливая их чуть выше пола. Во внутрь устанавливают вентилятор, заделывая щели монтажной пеной. Вырезают штробы для прокладки провода от вентилятора к выключателю. С двух сторон трубы монтируют решётки.

Если дом наглухо закупорен стеклопакетами и теплоизоляцией и нет естественного притока воздуха – проблема решается созданием приточной системы с клапанами. От оконного блока, под подоконником, где хорошая циркуляция, создаваемая радиатором отопления и окном, устанавливаются рекуператоры, работающие на разнице температур на улице и пищеблоке.

Если есть необходимость, устанавливаются фильтры по критериям:

А) Движению потока.

Б) Виду конструкции.

В частных домах используют роторные аппараты. Если возникает потребность в ещё одном устройстве, устанавливается защита от шума – кожух.

Нужный объём воздухообмена рассчитывается путём перемножения цифры, определяющей кубатуру помещения на три. Норма для взрослого человека – тридцать метров кубических в час, для ребёнка – двадцать метров кубических. Суммируя данные выводим производительность системы.

Если необходимы охлаждение воздуха и вентиляция одновременно, устанавливается общий кондиционер, обеспечивающий полную очистку воздуха, при монтаже воздуховода, автоматики и холодильника. Работа настраивается по специальной схеме. Основной модуль системы помещают вне помещения, избегая шума.

Кандидат технических наук. Начальник Центра образовательных стандартов и программ «Московского государственного строительного университета» (НИУ «МГСУ»).

Рекомендуем:

Как сделать вытяжку на кухне в квартире

Установка вытяжки на кухне своими руками: как надежно подключить и закрепить её

При приготовлении еды воздух на кухне требует постоянной рециркуляции. Пар от плиты, подгоревшее молоко, запахи пищи или просто запотевшие окна не приносят радости, даже если вы сделали отличный ремонт. Сегодня мы расскажем, как установить вытяжку на кухне, чтобы избавиться от этих проблем. Подключить её по силам каждому, если знать правила заземления и крепления на стену. Также стоит заранее определиться, какой вид кухонной вытяжки подходит именно вам, и какой должна быть мощность устройства. С этого и начнем.

Виды кухонных вытяжек

Монтаж вытяжки на кухне будет зависеть от типа выбранной модели. Различают следующие виды:

  • подвесные (также их называют плоские и стандартные) – крепятся под шкаф над плитой;
  • встраиваемые – устанавливаются внутрь навесного шкафа, поэтому отлично вписываются в любой дизайн;
  • настенные – крепятся на стену над плитой, могут иметь различный дизайн корпуса;
  • угловые – устанавливаются в угол;
  • островные вытяжки – предназначены для кухни с островком (можно закрепить её в любом месте, подвесив к потолку).

Совет! Вне зависимости от вида, установка кухонной вытяжки над варочной поверхностью возможна только на высоте 70 см, а над газовой плитой нужно отступать 80 см.

Режим работы вытяжки

Кроме вида крепления, вытяжки различаются режимами вентиляции.

  • Проточные — вытягивают загрязненный воздух из кухни в вентиляционную шахту. Этот способ вентиляции называют отвод воздуха (вытяжной режим). Он наиболее эффективен и производителен.
  • Циркуляционные вытяжки – пропускают воздух сквозь угольные фильтры в корпусе, на выходе получая свежий воздух. Для такой модели не требуется вентиляция на кухне в квартире, поэтому её установку можно назвать более простой, но менее эффективной в плане очистки.


Виды режимов работы вентиляции

Необходимая мощность

Важным параметром при покупке вытяжки является её производительность очистки, которая измеряется в кубических метрах в час. Как вы могли догадаться, это значение показывает, сколько кубометров воздуха вытяжка пропустит через себя за час работы.

По установленным в России нормам, воздух в кухне должен обновляться 12 раз в час. Поэтому вы можете запросто посчитать, какая мощность вам потребуется по этой простой формуле:

Площадь кухни * Высоту потолка * 12 раз

Также стоит учесть запас на потерю мощности из-за изгибов воздуховода, длину вентиляционной шахты и другие параметры. Для этого к полученному результату прибавьте 30%.

Например, если ваша кухня имеет площадь 6 кв. м. и высоту потолка 2,5 м. то расчет будет выглядеть следующим образом:

6 * 2.5 * 12 * 1.3 = 234 м3

Совет! Также при покупке следует учитывать издаваемый шум при включенной вентиляции, который производители указывают в децибелах. Не покупайте модели, которые издают шум свыше 50 Дб. Существуют практически бесшумные вытяжки с двумя вентиляторами или одним внешним. Кроме того, некоторые модели снабжены звукопоглощающим корпусом.

Заземление и зануление

Прежде чем рассказать, как сделать вытяжку на кухне, стоит упомянуть об электробезопасности. Так как внутрь корпуса попадает множество брызг жира и скапливается влага, возрастает риск удара током при неправильном подключении вытяжки к электросети.

Поэтому вытяжка для кухни, установленная своими руками, должна быть подключена к сети тремя проводами: фаза, земля и ноль. Провод заземления по стандарту имеет желтый цвет с зеленой полоской. Перед установкой обеспечьте заземление для безопасного использования электроприбора.

Если в доме предусмотрен контур заземления и установлены розетки евро-типа, проблем не появится: при подключении провод подсоединяется к клемме заземления, которая обозначена полосками разной длины или словом Ground (GND). Если на технике не предусмотрено разъема под заземление, то его можно сделать самому, прикрутив провод к металлической части корпуса.


Евророзетка с подключенным заземлением в России встречается только в новых квартирах
Но многие могут не обнаружить у себя евро-розетки, и зададутся вопросом: как подключить вытяжку на кухне, если нет заземления? В этом случае зануление можно сделать своими руками, но ни в коем случае не подключайте нулевой провод на трубы и батареи. Нужно подключать его к глухой нейтрали.

Для этого откройте электрический щиток со счетчиками и найдите там замурованную трубу в стене, откуда идут провода (будьте осторожны, провода под напряжением 220В!), либо специальную шину, как показано на фото. Скорее всего, вы найдете на ней готовый штырь и уже накинутые нулевые провода. Это и есть глухая нейтраль, труба отлично заземлена. Нужно провести от неё на кухню многожильный провод сечением не менее 2,5 мм2, а вытяжку подключить через автомат-разделитель на 6.3А.


Нулевая шина на щитке в подъезде

Обратите внимание! Если уже имеются подключенные провода к занулению, то ни в коем случае не отключайте их! Это может грозить ударом тока. Накиньте свой провод поверх чужих и затяните гайку. Если проводов нет и труба гладкая, зачистите её и закрепите контакт провода на хомут. Если вы не разбираетесь в этом деле, лучше всего обратиться к профессиональному электрику.

Вентиляция в квартире


Схема самодельного антивозвратного короба с клапаном Монтаж вытяжной вентиляции на кухне практически всегда нарушает штатную вентиляцию квартиры. Зачастую для её установки рекомендуют пробить дополнительное отверстие для отвода воздуха, но это не решит все проблемы. Дело в том, что если увеличить окно вентиляционной шахты, то её сечение останется таким же, поэтому качество воздухообмена не улучшится.

Выход из этой ситуации достаточно прост: это установка дополнительного короба с клапаном-хлопушкой, устройство которого показано на фото.

Как видите, на коробе есть 2 отверстия. Клапан отмечен красным цветом. Когда он закрыт (в горизонтальном положении), воздух спокойно может выходить через окно, осуществляя естественную вентиляцию кухни.

Когда возникает давление при работе вентилятора, клапан меняет свое положение и закрывает первое окно, тем самым осуществляя вентиляцию с помощью вытяжки.

Главный плюс такой схемы подключения – отсутствие обратной тяги и сохранение естественной вентиляции при выключенной вытяжке.

Клапан регулируется с помощью слабой и тонкой пружины. На схеме она показана ломаной линией. Для крышки клапана лучше всего подойдет легкий материал, например, алюминий, или пластик.

Выбор воздуховода

Существует несколько видов кухонных воздуховодов для устройства бытовой вентиляции:


Пластиковый воздуховод более компактный и незаметный

  • Пластиковые воздуховоды из ПВХ – прочные, легкие и бесшумные, так как почти не создают сопротивления воздуху из-за своей гладкой поверхности. Бывают как жесткие узкие коробы из пластика, так и эластичные трубы.
  • Гофрированная труба из алюминия – достаточно простой материал для монтажа своими руками, его можно свободно согнуть под нужный размер. Еще одно качество гофры – отсутствие гула или вибрации, в отличие от жестких коробов. Однако важный недостаток такого воздуховода – некрасивый внешний вид, поэтому придумайте, куда скрывать вентиляцию, например, в потолок из гипсокартона .

Процесс монтажа вытяжки

Конечно же, монтаж кухонной вытяжки своими руками зависит от её вида и расположения вентиляционной шахты. Вначале мы рассмотрим установку на примере встроенного устройства в шкаф.

Антивозвратный механизм



    Антивозвратный клапан не даст воздуху возвращаться обратно на кухню
  • Если вы решили сделать все на совесть, то начинайте с изготовления короба для хлопушки. Корпус можно изготовить из алюминия, оцинкованного листа или жести по схеме, которая была приведена выше. Либо, чтобы не мучиться, просто купите антивозвратный клапан, который открывается, как бабочка. Он ставится перед вентиляционной шахтой.
  • Для удобства установите корпус на настенный шкаф над плитой. Потом закрепите его более плотно, заделав все щели монтажной пеной и приклеив к шкафу, во избежание резонанса.
  • Вначале только примерьте корпус хлопушки и сделайте разметку на шкафу для отверстия. После этого можно снимать шкаф со стены и вырезать в нижней стенке электролобзиком отверстие под обрамление. Для этого просверлите отверстие внутри области разметки большим сверлом, а затем вставьте в него пилку лобзика и начинайте вырезать нужную вам форму в шкафу.
  • Далее, таким же образом сделайте отверстия во внутренних полках (если они есть) под воздуховод. В верхней стенке нужно сделать квадратное отверстие с запасом 3-5 мм под хлопушку.

  Подключение воздуховода

  • Следующий этап – подключение воздуховода. Просуньте гофру в проделанные отверстия, а в верхней стенке шкафа придайте ей нужную форму квадрата. Обрежьте гофру с небольшим запасом, надрежьте углы и загните их наружу.
  • Теперь шкаф с гофрой можно вешать на стену. Не забудьте обработать все стыки воздуховода силиконовым герметиком, чтобы не терялась мощность.
  • Закрепите самодельный короб на шкаф, чтобы он соединил гофру с вентиляционной шахтой. Клеим его также на силикон, а большие щели заделываем пеной.
  • После этого можно закрепить вытяжку в шкафу. Прикрутите её на саморезы, или на дюбели – если крепление предназначено для стены.
  • Надежно закрепите гофру на вытяжку и зафиксируйте с помощью хомута. В этом месте герметиком промазывать соединение не обязательно.
  • В случае если вы подключаете вытяжку напрямую, то просто подсоедините воздуховод к вентиляционной шахте. Чтобы удобно было состыковать их, используйте специальную решетку с круглым отверстием, которая показана на фото.

    Крепление гофры к вентиляции
  • При использовании ПВХ воздуховодов установка аналогична: просто соединяем трубы с комплектующими углами и проводим до вентиляции.


Комплектующие для пластикового воздуховода

Совет! При монтаже вентиляции старайтесь максимально снизить количество изгибов трубы, чтобы тяга воздуха оставалась достаточно хорошей. При каждом повороте мощность теряется примерно на 10%.

Крепление на стену без шкафа

  • Далеко не все над плитой располагают настенные шкафы, опасаясь их быстрой порчи от пара и высокой влажности. Тем более, настенные шкафы обычно узкие, что не позволяет крепить широкие вытяжки внутрь. Если встроенного крепления нет, то для этого к стене крепится П-образная рама из уголков на дюбели. Такое крепление выступает в качестве опоры для корпуса.
  • А как установить кухонную вытяжку, если обычными дюбелями к стене её закрепить не получается? Такие проблемы часто возникают у владельцев газовых плит, когда труба мешает нормальному креплению.
  • В этом случае можно купить длинные сантехнические саморезы-шпильки, которые, с одной стороны, выглядят как саморез, а с другой, имеют резьбу с гайкой. Вы просто вкручиваете их в стену как дюбели, и к ним прикрепляете корпус вытяжки на необходимом отступе от стены.


Крепление вытяжки рядом с газовой трубой
Установка вытяжки на кухне – видео-инструкция:

  • И в конце остается только подключить вытяжку к сети, через розетку, либо постоянным подключением через предохраняющий автомат. Не забудьте в первую очередь подсоединить зануление, оно уведет возможное напряжение с корпуса при работе вентиляторов.
  • Если все работает, можно надевать декоративный колпак и радоваться свежему воздуху при приготовлении пищи!
  • Заключение

    Примерно 2 раза в год нужно чистить вытяжку от гари, чтобы исключить возгорание. Теперь вы знаете, как производится крепление вытяжки для кухни и сможете без проблем сделать это самостоятельно. При этом не забывайте соблюдать правила безопасности при электрических работах, и если вы не сильны в них, лучше пригласите электрика.

    Как правильно сделать вентиляцию кухни в квартире своими руками

    Во время приготовления пищи и мытья посуды в воздух кухни выделяются жар, запахи и влага. Если кухонная вентиляция не работает, они распространяются в жилые помещения. О каком уюте может идти речь, если в доме постоянно витают ароматы борща и котлет!

    И хозяева задаются вопросом «как сделать вентиляцию на кухне в квартире?».

    Тонкости работы кухонной вентиляции

    разбитая вентиляционная шахта на кухне

    Перед тем, как сделать качественную систему вентиляцию на кухне в квартире, важно понять принцип ее работы. Большинство старых домов сдавались с выступами вентиляции на кухне – обязательными составляющими системы воздухообмена по типу магистрали и спутников. От квартир-«спутников» воздух собирается в общую магистраль и выводится наружу. При подобной схеме вентиляции кухонь невозможно проникновение воздуха из шахты в квартиру, попадание его из одних квартир в другие, в том числе и при пожаре на нижних этажах. Шахта для вентиляции кухни скрывается в выступе, показанном на фото выше.

    Особенности вентиляции многоквартирных домов:

    • Воздушные каналы(воздуховоды) из кухонь разных квартир взаимосвязаны;
    • В час из одной квартиры должно удаляться от 60 до 90 кубометров воздуха.

    Основной закон воздухообмена – это кругооборот. Чтобы отработанный воздух вытягивался на улицу, его должен замещать свежий. Но большинство владельцев многоэтажек уже заменили старые деревянные окна пластиковыми, создающими герметичную конструкцию, полностью перекрыв чистому воздуху путь в квартиру.

    Хозяева полагают, что решение проблемы в более частых проветриваниях. Но это ошибка. Здоровый микроклимат может обеспечить только постоянный и регулируемый воздухообмен.

    Открытые зимой форточки приводят к резким скачкам температуры в квартире, сквознякам. При этом отток воздуха через вентканалы (если они не забиты) возможен лишь при открытых форточках.

    В остальное время жильцы страдают от:

    • повышенной влажности;
    • нехватки кислорода;
    • повышенного уровня углекислоты;
    • развития плесени;
    • распространения запахов приготовляемой еды по всей квартире.

    Значит, чтобы вентиляция на вашей кухне работала отлично, необходимо обеспечить всего два условия:

    • приток свежего воздуха;
    • выдув отработанного воздуха.

    Теперь сделать вентиляцию на кухне своими руками для вас не составит сложностей. Работы по восстановлению кухонной вентиляции следует начинать с диагностики.

    Проверка общедомовой вентиляции

    Восстановить вентиляцию на кухне в некоторых случаях можно самостоятельно. Общая вентиляционная система есть в каждом доме, но зачастую она совершенно не работает.

    Как проверить работу вентиляции на кухне:

    • Взять листочек тонкой бумаги с ладонь величиной и приложить к вентиляционной решетке. Если он удерживается и не падает – значит, вентиляция на кухне работает, и вы напрасно беспокоитесь;

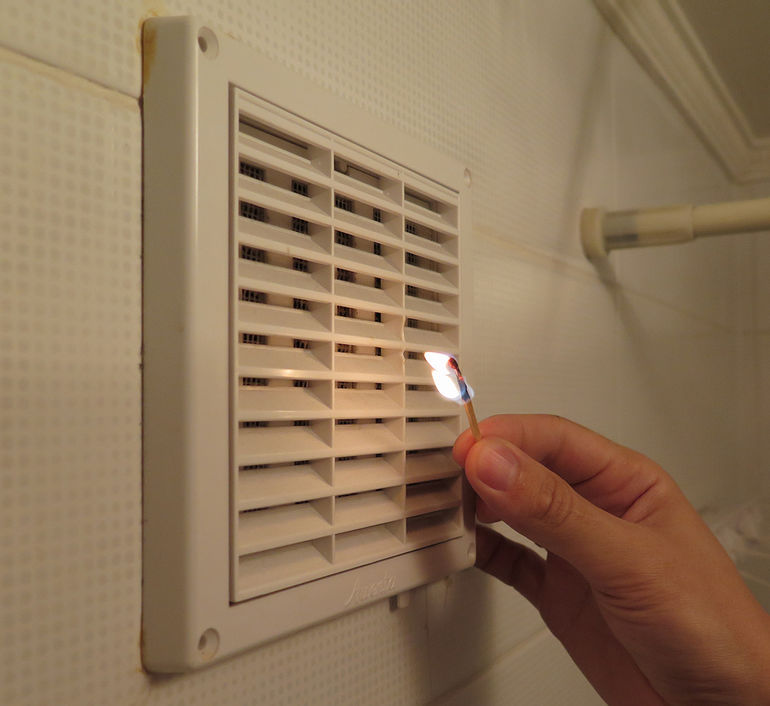

    • Зажечь спичку и поднести к решетке. Если язычок пламени потянется в вентканал, значит с кухонной вентиляцией все в порядке. Проверка вентиляции на кухне на фото. Когда язычок удерживается вертикально – вентиляция кухни не работает. А если пламя наклоняется в кухню, значит в системе вентиляции обратная тяга. Этим способом никогда не пользуются профессионалы, так как в вентканалах могут скапливаться горючие газы.

    приложите к решетке листок бумаги

    Безопасный метод проверки вентиляции на кухне изображен на фото.

    Если вентиляция на кухне не работает, можно снять решетку, промыть ее (иногда она настолько забита пылью и жиром, что не пропускает воздух). После чего вставить в вентиляционное отверстие на кухне щетку на длинной ручке и прочистить воздуховод насколько достанете.

    Прочищать из кухни всю вентиляционную шахту жильцам и самостоятельно ее восстановливать категорически запрещено. Это работа управляющей компании. Вызываются специалисты с оборудованием и навыками. Иногда достаточно снять птичье гнездо с выступа вентиляции и тяга на кухне волшебным образом появляется.

    Но случается, что соседи просто разбирают свою часть выступа для вентиляции на кухне, чтобы получить дополнительное место для кладовки. Тогда придется сооружать вентиляцию на кухне своими руками.

    шахта задекорирована под этажерку

    Разумное решение декорирования выступа для вентиляции кухни на фото.

    Хорошая мебель скрывает недостатки кухни с выступом для вентиляции на фото.

    Как обеспечить приток воздуха в квартиру

    Подачу свежего уличного воздуха в квартиру для вентиляции кухни можно организовать двумя способами:

    • оконные приточные устройства;
    • стеновые приточные устройства.

    Установку оконного клапана придется доверить специалистам. А монтаж стенового приточного клапана под силу любому домашнему мастеру.

    Оконный приточный клапан вентиляции

    Это простые и недорогие устройства, которые сегодня являются обязательным элементом схем вентиляции кухонь современных домов. Клапан обеспечивает нормативный приток воздуха, задерживая уличный шум.

    Устанавливаются приточные клапана на оконной створке или раме. Окно на кухне в квартире, снабженное вентиляционным приточным клапаном. никогда не запотеет. Аккуратный и небольшой клапан практически незаметен, не пропускает пыль и не вызывает охлаждение воздуха.

    Можно не просто сделать вентиляцию на кухне, но еще и снабдить ее таким техническим «наворотом», как гидрорегулирование притока. В продаже есть приточные клапаны с этой функцией. Они открываются и начинают проветривание именно тогда, когда на кухне варится суп или пекутся пироги, то есть влажность воздуха повышена. Датчик реагирует на уровень влажности и меняет проходное сечение.

    К клапану можно приобрести дополнительно акустический козырек, который поглощает уличный шум.

    Широкая гамма приточных клапанов позволяет подобрать подходящий под любой оконный профиль: белый, черный, под дуб или тик.

    Но чтобы приточный клапан качественно выполнял свою функцию, нужно обеспечить отток воздуха из кухни.

    Стеновой приточный клапан вентиляции

    устройство приточного клапана

    Стеновые приточные клапана называются еще «финскими форточками». Это небольшое устройство, установить которое совсем несложно, но без него невозможна правильная организация вентиляции на кухне. Стеновой клапан пропускает в помещение воздух, задерживая насекомых, пыль и сквозняки.

    Преимущество стеновых клапанов в простой установке. Не нужно вызывать мастера, портить пластиковый профиль окон.

    Другие плюсы стеновых клапанов:

    • не использует электричества;
    • поглощает шум;
    • имеет небольшой размер и приятный дизайн;
    • легко и быстро монтируется.

    Существуют стеновые клапана с фильтрацией воздуха и автоматической подачей воздуха, основанной на гидрорегуляции. Интенсивность подачи воздуха можно регулировать и вручную, закрывая или приоткрывая шторку.

    Один раз в 6 – 12 месяцев необходимо чистить фильтры, промывая их теплой водой.

    Установка стенового приточного клапана

    Перед тем, как устанавливать вентиляционный клапан в квартире, необходимо подобрать на кухне подходящее место. Лучше, чтобы клапан не слишком бросался в глаза. Многие выбирают место возле радиаторов отопления. Поступающий из клапана воздух будет предварительно прогреваться. Основной критерий выбора места – наличие выхода на улицу для доступа свежего воздуха:

    • В стене проделывается отверстие чуть большее по диаметру, чем труба клапана. Маленький запас необходим для правильного расположения трубы;
    • Труба вставляется в вентиляционное отверстие на кухне. Щели между ней и стеной запениваются;
    • Отрезается лишний кусок трубы (обычно она продается стандартной длины 1 м). Снаружи труба должна быть вровень с поверхностью стены, а внутри выступать не более чем на 1 см;
    • В заранее размеченных местах делаются отверстия под крепеж корпуса;
    • Вставляются фильтры (если они предусмотрены конструкцией), и устанавливается наружная решетка;
    • Со стороны улицы навешивается дождеотбойник, предупреждающий попадание внутрь влаги. Если пробурить отверстие с уклоном в сторону улицы, дождеотбойник не нужен.

    Правильная организация пассивной приточной вентиляции на кухне возможна, если обеспечен отток воздуха.

    Как обеспечить отток воздуха в квартире

    Если общедомовая система вентиляции на кухне не работает, можно организовать отток воздуха своими силами при помощи механической тяги.

    Вытяжной вентилятор вентиляции

    Очень простое и эффективное средство, когда вытяжная система вентиляции на кухне не работает. Вентилятор можно использовать самостоятельно, а также в дополнение к кухонной вытяжке. Многие специалисты рекомендуют установить вытяжку с рециркуляцией воздуха (фильтр, очищающий воздух и подающий его обратно в помещение) и вентилятор на выход воздуховода кухни своими руками.

    Обычно для правильной организации вентиляции кухни используются осевые вентиляторы.

    При выборе модели для вентиляции кухни в квартире учитывают следующие параметры:

    • мощность определяется по формуле: площадь кухни * высота потолков * 10. Здесь 10 – это кратность воздухообмена в час;
    • издаваемый шум – от 40 до 70 децибел;
    • безопасность (работа с горячим воздухом). Существуют модели, выдерживающие до 120 градусов;
    • наличие жировых фильтров;
    • наличие датчиков влажности. Включаются и выключаются в автоматическом режиме.

    Перед тем, как правильно сделать вентиляцию на кухне с помощью вытяжного вентилятора, нужно выбрать место для его установки. Это может быть окно, вентиляционное отверстие в кухонной несущей стене или вентиляционный канал.

    вентиляторы установлены непосредственно в шахту

    Пример установки механизмов для вентиляции кухни на фото.

    Кухонная вытяжка в вентиляцию

    Большинство владельцев квартир прибегают к этому способу. Он действительно эффективен, так как вытяжное устройство располагается непосредственно над варочной панелью и сразу эвакуирует пары и запахи. От вытяжки вентканал выпускается непосредственно в общедомовую вентиляцию. И тут нужно непременно соблюсти одно правило:

    В продаже есть специальные вентиляционные решетки с двумя выходами: для естественного движения воздуха и для трубы вытяжки. Такое решение самое правильное.

    Пары и теплый воздух в помещении поднимаются вверх и для эвакуации парового облака необходимо оставить открытой решетку. Через нее удаляется и отработанный воздух жилых помещений.

    Перекрыв решетку, вы совершенно нарушаете работу естественной вентиляции. Сотрудники газовой службы укажут на эту ошибку и предпишут исправить ее в кратчайшие сроки.

    Важно правильно подобрать кухонную вытяжку. Ее габариты и мощность должны быть адекватны помещению. Так, наиболее эффективна вытяжка, зонт которой равен площади варочной панели.

    Самые слабые кухонные вытяжки работают с производительностью 250 – 300 кубометров воздуха в час. Наиболее мощные — 1200 кубометров воздуха в час. Чересчур мощный прибор на кухне может нарушить циркуляцию воздуха в общедомовой схеме вентиляции, рассчитанной в среднем на 75 кубометров воздуха в час из одной квартиры. В системе кухонной вентиляции создается подпор воздуха, выталкивающий «ваши» запахи в соседские квартиры.

    Поэтому производительность подсчитывают по формуле:

    Площадь кухни умножить на 10.

    Для эффективной и безопасной работы вытяжки в качестве элемента схемы вентиляции кухни важно правильно ее установить. Чем ближе зонт к варочной панели, тем меньше жара и ароматов кухни распространится вокруг. Но слишком низко установленная, вытяжка может мешать при приготовлении пищи и даже оплавиться от температуры.

    Оптимальная высота установки вытяжки – 55 – 56 см над плитой.

    Кроме описанных выше схем вентиляции кухни, существуют еще приточно-вытяжное оборудование, обеспечивающее максимальный комфорт. Но оно достаточно громоздко и дорого, поэтому при оборудовании кухонь многоквартирных домов обычно не используется.

    Правильная установка вытяжки на кухне своими руками


    Всем известно, что во время приготовления еды воздух на кухне должен находиться в постоянной циркуляции. Так как всякие различные запахи, например, от подгоревшего молока, от жареной курицы, просто пар от плиты или запотевшие окна не создают нужного уюта хозяйке. И находиться в такой кухне — никакого удовольствия, даже если в помещении сделан отличный ремонт. В этой статье вы узнаете, как установить вытяжку на кухне. чтобы избавиться от вышесказанных проблем.

    Как установить кухонную вытяжку своими руками, знает любой мастер-ремонтник, но благодаря данной статье любой человек сможет понять, как сделать вытяжку на кухне и легко справиться с этой задачей, нужно только иметь примерное представление о правилах заземления. А также понимать, как осуществлять крепление на стену. Перед установкой вытяжки нужно определиться с типом изделия, которое подойдет именно на вашу кухню, кроме того, необходимо выбрать нужную мощность. Итак, приступим.

    Виды кухонных вытяжек


    От выбранного типа кухонной вытяжки будет зависеть способ монтажа изделия. Кухонные вытяжки можно разделить на несколько видов.

    • Плоские или стандартные подвесные изделия, которые крепятся под полку над плитой.
    • Встраиваемые кухонные вытяжки – эти изделия монтируются внутрь шкафа, висящего над плитой. Такие изделия прекрасно подойдут к любому типу дизайна.
    • Настенные приборы – такие вытяжки нужно крепить на стену, где стоит плита. Настенные вытяжки могут иметь различную форму исполнения и дизайн.
    • Угловые изделия – соответственно монтируются в угол.
    • Островные вытяжки – предназначаются для кухонь с островом. Такое изделие можно крепить в любом месте кухни, достаточно прикрепить вытяжку к потолку.

    Обратите внимание! Установку вытяжки необходимо производить на расстоянии в 70 сантиметров от варочной поверхности, а если в квартире установлена газовая плита, то расстояние должно составлять 80 сантиметров. Причем расстояние не зависит от типа изделия.

    Основные режимы работы вытяжки


    Помимо разделения изделий по видам, вытяжки имеют отличия в зависимости от режима их работы, т.е. режима вентиляции .

    • Проточный режим вентиляции. Такой режим основан на том, что изделие вытягивает плохой и загрязненный воздух из помещения кухни в шахту вентиляции. Еще этот режим работы называют отводом воздуха или вытяжным режимом. Это самый эффективный и производительный режим вытягивания и очищения воздуха.
    • Циркуляционный режим работы. В этом режиме изделия начинают пропускать грязный воздух через угольные фильтры, расположенные в корпусе на выходе вытяжки, тем самым получая уже очищенный воздух. Для таких изделий необязательно наличие вытяжной трубы на кухне. Осуществить монтаж такой вытяжки достаточно просто и легко. К сожалению, такие изделия являются малоэффективными в плане очистки воздуха.

    Выбор мощности прибора


    Мощность прибора является самым важным параметром, на который нужно обратить внимание при покупке. Кроме того, мощность отвечает за качество производства очистки воздуха. Измеряется такой параметр в кубических метрах в час. В принципе, становится понятно, что это значение говорит о том, сколько кубических метров грязного воздуха будет проходить через вытяжку за один час работы.

    В Российской Федерации установлена норма обновления воздуха на кухне, которая составляет один раз в двенадцать часов, т.е. два раза в день. Благодаря этой простой формуле вы сможете легко рассчитать необходимую мощность нужного вам прибора очистки воздуха. Для расчета необходимо площадь кухни умножить на высоту потолка и умножить на 12.

    Кроме этого, необходимо учитывать потерю мощности, которая будет происходить во время прохождения изгибов воздуховода и длины вентиляционной шахты. Чтобы рассчитать этот параметр, необходимо к полученному результату прибавить тридцать процентов.

    Давайте попробуем рассчитать мощность прибора для небольшой кухни: допустим, площадь нашей кухни составляет шесть квадратных метров, а высота потолка равна два с половиной метра. Расчет будет иметь следующий вид: 6*2,5*12*1,3=234 кубических метра.

    Обратите внимание! Обязательно при покупке узнайте уровень шума. который будет издавать вытяжка во время работы. Производители должны указывать этот параметр в децибелах. Не нужно приобретать модели приборов, издающих шум, который будет превышать 50 децибел. Существует огромный ассортимент выбора таких приборов, поэтому найти практически бесшумную вытяжку не составит труда. Кроме того, существуют специальные вытяжки, которые оборудованы прокладками, поглощающими звук.

    Заземление прибора

    Как правильно выбрать и монтировать вентиляцию в кухню

    Здоровый микроклимат в доме или квартире главным образом зависит от хорошей вентиляции на кухне. В помощь классическим очищающим системах принято устанавливать специальные клапаны, вентиляторы и вытяжки. Несоблюдение технологий монтажа устройств может существенно ухудшить их функционирование. По каким параметрам выбрать вентиляцию, как сделать ее безопасной, эффективной и будет рассмотрено в этой статье.

    Принцип работы кухонной вентиляции

    В многоэтажных домах старого типа, так называемых хрущевках, для отведения теплого и влажного воздуха сооружены вентиляционные шахты. Созданное разряжение восполняется чистым воздухом из щелей в дверях и форточках. Инженерные коммуникации проходят через все этажи, располагаются между кухней и санузлом. Решетки монтируются под потолком, в стенах, откуда выходят непосредственно в шахту, дополнительные воздуховоды не используются.

    Такое устройство имеет несколько недостатков. Движение воздуха зависит от внешних факторов, летом вентиляция бездействует. Не будет оттока и при герметично закрытых окнах. К минусам также можно отнести низкую тягу на последних этажах зданий.

    Особенности вентиляции в домах старой постройки представлены в сюжете:

    В панельных многоэтажках, более поздней постройки, устройство действует несколько иначе. Для разгона воздуха проведены так называемые спутники к общей шахте из каждой квартиры. Соединение с центральным стволом позволяет сэкономить площадь.

    Вентиляция таких многоквартирных домов имеет несколько особенностей:

    • полная зависимость от погодных условий;
    • взаимосвязь воздуховодов;
    • отток воздуха осуществляется из наиболее загрязненных помещений, в том числе кухни, свежий поступает в жилые комнаты.

    Вентиляция должна работать таким образом, чтобы с одной квартиры в течение часа удалялось 60-90 кубометров воздуха. Но в большинстве квартир старые окна сменили на металлопластиковые конструкции, полная герметичность перекрывает доступ чистому воздуху.

    Кухня не приобретет здоровый микроклимат при частом проветривании, это ошибочное суждение. Проблему решит только регулируемый воздухообмен на постоянной основе. Нарушение работы системы вентиляции приводит к следующим последствиям:

    • повышается уровень влажности;
    • кислород замещается газами, в том числе и углекислым;
    • на мебели и бытовой технике оседает сажа;
    • в жилых помещениях появляются устойчивые застоявшиеся запахи.

    Полноценная работа инженерных сетей зависит от двух факторов – выдувания отработанного воздуха и притока свежего. Восстановление или модернизацию кухонной вентиляции можно в нескольких случаях выполнить самостоятельно. Существует несколько способов для определения эффективности устройства на кухне.

    Диагностика вентиляционной системы

    При полноценной работе вентиляции микроклимат в помещении имеет следующие показатели:

    • показатель углекислого газа находится в пределах от 800 до 1000 ppm;
    • уровень относительной влажности составляет 40-60%;
    • в зависимости от комнаты оптимальный температурный режим ― 18-25 градусов Цельсия;
    • концентрация загрязнителей не превышает предельно допустимое значение.

    Отследить соответствие перечисленных параметров можно с помощью специальных устройств. Проверку эффективности естественной кухонной вентиляции начинают с тяги в вентиляционных каналах.

    Вытяжное отверстие в большинстве случаев расположено под потолком. Достаточно приложить к решетке небольшой лист бумаги. Если он прилипнет к поверхности решетки – система работает.

    Язык пламени спички или зажигалки, отклоненный от решетки, также свидетельствует об исправности вентиляции. Последний метод может быть опасным, если в каналах скопились горючие газы. Его не рекомендуют использовать большинство специалистов.

    При выявлении нарушений, необходимо в первую очередь очистить вентиляционную шахту от пыли и загрязнений. Отвинченную решетку следует тщательно промыть. Отсутствие тяги также может быть спровоцировано банальным засором внутри. Для избавления от мусора в зоне досягаемости подойдет пылесос. Очищать воздуховод владельцам квартир самостоятельно запрещено, для этого необходимо обратиться к специалистам.

    Неполадки системы также вызывают и несанкционированные действия соседей. Перекрыть доступ к вентиляции может проведение ремонтных или монтажных работ. В этом случае также понадобится консультация специалистов из управляющей компании.

    Помогут улучшить циркуляцию воздуха в квартире зазоры между полом и нижней частью межкомнатных дверей, оптимальная величина просвета – 3-4 см. В двери также можно сделать несколько отверстий и украсить их декоративной решеткой. Устранят проблему и заводские дырочки в двери, огражденные решеткой, известные как вентиляционные клапаны.

    Система приточной вентиляции

    Плохое поступление воздуха с улицы можно исправить с помощью приточных устройств, установленных на стену или окно. Выбирать функциональный тип вентиляции необходимо в зависимости от помещения. Для частного дома подойдут устройства с рекуперацией тепла. На даче рекомендован оконный вариант, так как в таких помещениях они в основном закрыты.

    Клапаны для металлопластиковых окон – отличное решение для обеспечения вентиляции. Для их установки не понадобится специальное устройство. Существуют различные марки проветривателей – для рамы и оконной створки. Производительность самых простых моделей составляет не более 35 м3/ч.

    Современные комплектации включают фильтр, внутреннюю решетку с возможностью регулирования, наружный козырек, сетку от насекомых. Фильтр очищает воздух от грязных частиц и пыли, снижает уровень шума с улицы. Внутренняя решетка регулирует направление и количество приточного воздуха.

    Приточный стеновой клапан может работать как по отдельности, так и в комплексе с другими элементами вентиляционной системы. Существует несколько вариантов их установки – в воздуховод и внутрь стены.

    Помимо стандартных устройств, производители также предлагают клапаны, оснащенные раздельными кольцами, термостатами, наружными решетками. Такая система вентиляции обеспечит приток воздуха без существенных энергетических и финансовых затрат.

    Стеновой приточник более выгоден по сравнению с оконным клапаном. Такая модель не снижает пропускную способность окон и работает при любых температурных значениях. Его монтаж занимает несколько часов.

    Конструкция клапана включает несколько элементов:

    1. Воздуховод имеет вид пластиковой трубы. Длина элемента должна быть больше толщины стены.
    2. Внутренний корпус представлен цилиндром, диаметр которого составляет от 6 до 13,3 см.
    3. Фильтр выполнен в виде слоя вспененного полиэтилена. Размещен очиститель во внутренней части корпуса, его действие предусматривает изменение направления воздуха в помещении.
    4. В качестве защитного барьера выступает крышка, расположенная на входе.
    5. Поворотная крышка предотвращает уменьшение диметра приточного клапана, спровоцированного налипанием льда.
    6. Несколько моделей оснащены шумоизоляторами-утеплителями, предотвращающими промерзание стены вокруг корпуса, а также уменьшающими уровень уличного шума.
    7. Более современные модели могут иметь систему регулировки и рекуператоры.

    ### http://kursremonta.ru/wp-content/uploads/dlya-obespecheniya-kvartiry-svezhim-vozduhom-i-ego.jpg###



    Приточные клапаны размещают непосредственно над источником тепла, в местах, с высоким уровнем влажностью, на высоте 2/3 от оконной рамы. Выпускают также устройства для монтирования в вентиляционные шахты. Перед их установкой необходимо протестировать тягу одним из способов, описанным выше.

    Монтаж приточного клапана осуществляется по следующей схеме:

    • создание отверстия, разрешения на эти работы не потребуются;
    • канал для инфильтрации вставляют в подготовленное место;
    • трубу защищают с помощью изоляции, она должна выступать внутри помещения;
    • свободное пространство заполняют пеной;
    • в трубу вставляют теплоизоляцию, которая также будет защищать от шума;
    • предотвратить накопление влаги в воздуховоде можно с помощью сверления отверстия под уклоном 3 градуса;
    • на следующем этапе монтируют решетку, место установки обрабатывают силиконом;
    • после установки внутренней части, крепят шайбу фильтра.

    Способы отвода воздуха на кухне

    Если естественной вентиляции на кухне недостаточно, и классическая вытяжка над варочной поверхностью не помогает, специалисты рекомендуют установить устройства принудительной системы. Вытяжные вентиляторы принудительно выкачивают воздух на улицу, на замену которому поступает свежий воздух. Такая схема обеспечивает механическую вытяжку и инфильтрацию.

    Для защиты воздуховодов от споров плесени, пыли и микробов некоторые вентиляторы оснащены фильтрами. Менять очистительные детали следует раз в несколько месяцев. Устройство можно монтировать самостоятельно, но лучше доверить дело профессионалам.

    При установке вентилятора в вентиляционный канал должна учитываться его производительность. Устанавливают их также в несущиеся стены и окна. Специалисты рекомендуют выбирать устройства, оснащенные обратным клапаном и рассчитанные на 140-170 куб.м/ч.

    Основные критерии выбора также включают:

    • конструкцию и внешний вид вытяжного оборудования;
    • диаметр вентиляционного отверстия;
    • тип управления;
    • оптимальный уровень шума – до 40 Дб;
    • мощность рассчитывается умножением объема кухни (за вычетом мебели) на коэффициент 10 (при хорошо работающей системе вентиляции) или 15 (при нарушениях в работе вентиляционной системы).

    Кухонная вытяжка с отводом в вентиляцию не требует частой замены дорогостоящих фильтров. Такие устройства включают два вида деталей, сдерживающих неприятные запахи, сажу и другие загрязнения – жироулавливающие и очистные.

    Запрещено перекрывать отверстие в стене при выведении трубы в шахту. Помогут избежать нарушений с естественной вентиляцией решетки с несколькими выходами – для трубы вытяжки и естественного движения воздуха.

    Выбирая кухонную вытяжку, следует учитывать следующие параметры:

    • габариты, зонт должен быть равен варочной поверхности;
    • мощность;
    • оптимальная производительность.

    Немаловажное значение также имеет и высота установки. Вытяжка должна находиться на уровне 55-56 см над плитой. В продаже также есть приточно-вытяжное оборудование, но такие устройства имеют громоздкие габариты и в многоквартирных зданиях, как правило, не используются.

    Ролик о том, как совместить вытяжку с вентиляцией:



    Как сделать вытяжку на кухне в квартире

    Установка вытяжки на кухне своими руками: как надежно подключить и закрепить её

    При приготовлении еды воздух на кухне требует постоянной рециркуляции. Пар от плиты, подгоревшее молоко, запахи пищи или просто запотевшие окна не приносят радости, даже если вы сделали отличный ремонт. Сегодня мы расскажем, как установить вытяжку на кухне, чтобы избавиться от этих проблем. Подключить её по силам каждому, если знать правила заземления и крепления на стену. Также стоит заранее определиться, какой вид кухонной вытяжки подходит именно вам, и какой должна быть мощность устройства. С этого и начнем.

    Виды кухонных вытяжек

    Монтаж вытяжки на кухне будет зависеть от типа выбранной модели. Различают следующие виды:

    • подвесные (также их называют плоские и стандартные) – крепятся под шкаф над плитой;
    • встраиваемые – устанавливаются внутрь навесного шкафа, поэтому отлично вписываются в любой дизайн;
    • настенные – крепятся на стену над плитой, могут иметь различный дизайн корпуса;
    • угловые – устанавливаются в угол;
    • островные вытяжки – предназначены для кухни с островком (можно закрепить её в любом месте, подвесив к потолку).

    Совет! Вне зависимости от вида, установка кухонной вытяжки над варочной поверхностью возможна только на высоте 70 см, а над газовой плитой нужно отступать 80 см.

    Режим работы вытяжки

    Кроме вида крепления, вытяжки различаются режимами вентиляции.

    • Проточные — вытягивают загрязненный воздух из кухни в вентиляционную шахту. Этот способ вентиляции называют отвод воздуха (вытяжной режим). Он наиболее эффективен и производителен.
    • Циркуляционные вытяжки – пропускают воздух сквозь угольные фильтры в корпусе, на выходе получая свежий воздух. Для такой модели не требуется вентиляция на кухне в квартире, поэтому её установку можно назвать более простой, но менее эффективной в плане очистки.

    Виды режимов работы вентиляции

    Необходимая мощность

    Важным параметром при покупке вытяжки является её производительность очистки, которая измеряется в кубических метрах в час. Как вы могли догадаться, это значение показывает, сколько кубометров воздуха вытяжка пропустит через себя за час работы.

    По установленным в России нормам, воздух в кухне должен обновляться 12 раз в час. Поэтому вы можете запросто посчитать, какая мощность вам потребуется по этой простой формуле:

    Площадь кухни * Высоту потолка * 12 раз

    Также стоит учесть запас на потерю мощности из-за изгибов воздуховода, длину вентиляционной шахты и другие параметры. Для этого к полученному результату прибавьте 30%.

    Например, если ваша кухня имеет площадь 6 кв. м. и высоту потолка 2,5 м. то расчет будет выглядеть следующим образом:

    6 * 2.5 * 12 * 1.3 = 234 м3

    Совет! Также при покупке следует учитывать издаваемый шум при включенной вентиляции, который производители указывают в децибелах. Не покупайте модели, которые издают шум свыше 50 Дб. Существуют практически бесшумные вытяжки с двумя вентиляторами или одним внешним. Кроме того, некоторые модели снабжены звукопоглощающим корпусом.

    Заземление и зануление

    Прежде чем рассказать, как сделать вытяжку на кухне, стоит упомянуть об электробезопасности. Так как внутрь корпуса попадает множество брызг жира и скапливается влага, возрастает риск удара током при неправильном подключении вытяжки к электросети.

    Поэтому вытяжка для кухни, установленная своими руками, должна быть подключена к сети тремя проводами: фаза, земля и ноль. Провод заземления по стандарту имеет желтый цвет с зеленой полоской. Перед установкой обеспечьте заземление для безопасного использования электроприбора.

    Если в доме предусмотрен контур заземления и установлены розетки евро-типа, проблем не появится: при подключении провод подсоединяется к клемме заземления, которая обозначена полосками разной длины или словом Ground (GND). Если на технике не предусмотрено разъема под заземление, то его можно сделать самому, прикрутив провод к металлической части корпуса.
    Евророзетка с подключенным заземлением в России встречается только в новых квартирах
    Но многие могут не обнаружить у себя евро-розетки, и зададутся вопросом: как подключить вытяжку на кухне, если нет заземления? В этом случае зануление можно сделать своими руками, но ни в коем случае не подключайте нулевой провод на трубы и батареи. Нужно подключать его к глухой нейтрали.

    Для этого откройте электрический щиток со счетчиками и найдите там замурованную трубу в стене, откуда идут провода (будьте осторожны, провода под напряжением 220В!), либо специальную шину, как показано на фото. Скорее всего, вы найдете на ней готовый штырь и уже накинутые нулевые провода. Это и есть глухая нейтраль, труба отлично заземлена. Нужно провести от неё на кухню многожильный провод сечением не менее 2,5 мм2, а вытяжку подключить через автомат-разделитель на 6.3А.
    Нулевая шина на щитке в подъезде

    Обратите внимание! Если уже имеются подключенные провода к занулению, то ни в коем случае не отключайте их! Это может грозить ударом тока. Накиньте свой провод поверх чужих и затяните гайку. Если проводов нет и труба гладкая, зачистите её и закрепите контакт провода на хомут. Если вы не разбираетесь в этом деле, лучше всего обратиться к профессиональному электрику.

    Вентиляция в квартире

    Схема самодельного антивозвратного короба с клапаном Монтаж вытяжной вентиляции на кухне практически всегда нарушает штатную вентиляцию квартиры. Зачастую для её установки рекомендуют пробить дополнительное отверстие для отвода воздуха, но это не решит все проблемы. Дело в том, что если увеличить окно вентиляционной шахты, то её сечение останется таким же, поэтому качество воздухообмена не улучшится.

    Выход из этой ситуации достаточно прост: это установка дополнительного короба с клапаном-хлопушкой, устройство которого показано на фото.

    Как видите, на коробе есть 2 отверстия. Клапан отмечен красным цветом. Когда он закрыт (в горизонтальном положении), воздух спокойно может выходить через окно, осуществляя естественную вентиляцию кухни.

    Когда возникает давление при работе вентилятора, клапан меняет свое положение и закрывает первое окно, тем самым осуществляя вентиляцию с помощью вытяжки.

    Главный плюс такой схемы подключения – отсутствие обратной тяги и сохранение естественной вентиляции при выключенной вытяжке.

    Клапан регулируется с помощью слабой и тонкой пружины. На схеме она показана ломаной линией. Для крышки клапана лучше всего подойдет легкий материал, например, алюминий, или пластик.

    Выбор воздуховода

    Существует несколько видов кухонных воздуховодов для устройства бытовой вентиляции:
    Пластиковый воздуховод более компактный и незаметный

    • Пластиковые воздуховоды из ПВХ – прочные, легкие и бесшумные, так как почти не создают сопротивления воздуху из-за своей гладкой поверхности. Бывают как жесткие узкие коробы из пластика, так и эластичные трубы.
    • Гофрированная труба из алюминия – достаточно простой материал для монтажа своими руками, его можно свободно согнуть под нужный размер. Еще одно качество гофры – отсутствие гула или вибрации, в отличие от жестких коробов. Однако важный недостаток такого воздуховода – некрасивый внешний вид, поэтому придумайте, куда скрывать вентиляцию, например, в потолок из гипсокартона .

    Процесс монтажа вытяжки

    Конечно же, монтаж кухонной вытяжки своими руками зависит от её вида и расположения вентиляционной шахты. Вначале мы рассмотрим установку на примере встроенного устройства в шкаф.

    Антивозвратный механизм

      Антивозвратный клапан не даст воздуху возвращаться обратно на кухню
    • Если вы решили сделать все на совесть, то начинайте с изготовления короба для хлопушки. Корпус можно изготовить из алюминия, оцинкованного листа или жести по схеме, которая была приведена выше. Либо, чтобы не мучиться, просто купите антивозвратный клапан, который открывается, как бабочка. Он ставится перед вентиляционной шахтой.
    • Для удобства установите корпус на настенный шкаф над плитой. Потом закрепите его более плотно, заделав все щели монтажной пеной и приклеив к шкафу, во избежание резонанса.
    • Вначале только примерьте корпус хлопушки и сделайте разметку на шкафу для отверстия. После этого можно снимать шкаф со стены и вырезать в нижней стенке электролобзиком отверстие под обрамление. Для этого просверлите отверстие внутри области разметки большим сверлом, а затем вставьте в него пилку лобзика и начинайте вырезать нужную вам форму в шкафу.
    • Далее, таким же образом сделайте отверстия во внутренних полках (если они есть) под воздуховод. В верхней стенке нужно сделать квадратное отверстие с запасом 3-5 мм под хлопушку.

    Читать  Планировка кухни угловой

    Подключение воздуховода

    • Следующий этап – подключение воздуховода. Просуньте гофру в проделанные отверстия, а в верхней стенке шкафа придайте ей нужную форму квадрата. Обрежьте гофру с небольшим запасом, надрежьте углы и загните их наружу.
    • Теперь шкаф с гофрой можно вешать на стену. Не забудьте обработать все стыки воздуховода силиконовым герметиком, чтобы не терялась мощность.
    • Закрепите самодельный короб на шкаф, чтобы он соединил гофру с вентиляционной шахтой. Клеим его также на силикон, а большие щели заделываем пеной.
    • После этого можно закрепить вытяжку в шкафу. Прикрутите её на саморезы, или на дюбели – если крепление предназначено для стены.
    • Надежно закрепите гофру на вытяжку и зафиксируйте с помощью хомута. В этом месте герметиком промазывать соединение не обязательно.
    • В случае если вы подключаете вытяжку напрямую, то просто подсоедините воздуховод к вентиляционной шахте. Чтобы удобно было состыковать их, используйте специальную решетку с круглым отверстием, которая показана на фото. Крепление гофры к вентиляции
    • При использовании ПВХ воздуховодов установка аналогична: просто соединяем трубы с комплектующими углами и проводим до вентиляции.

    Комплектующие для пластикового воздуховода

    Совет! При монтаже вентиляции старайтесь максимально снизить количество изгибов трубы, чтобы тяга воздуха оставалась достаточно хорошей. При каждом повороте мощность теряется примерно на 10%.

    Крепление на стену без шкафа

    • Далеко не все над плитой располагают настенные шкафы, опасаясь их быстрой порчи от пара и высокой влажности. Тем более, настенные шкафы обычно узкие, что не позволяет крепить широкие вытяжки внутрь. Если встроенного крепления нет, то для этого к стене крепится П-образная рама из уголков на дюбели. Такое крепление выступает в качестве опоры для корпуса.
    • А как установить кухонную вытяжку, если обычными дюбелями к стене её закрепить не получается? Такие проблемы часто возникают у владельцев газовых плит, когда труба мешает нормальному креплению.
    • В этом случае можно купить длинные сантехнические саморезы-шпильки, которые, с одной стороны, выглядят как саморез, а с другой, имеют резьбу с гайкой. Вы просто вкручиваете их в стену как дюбели, и к ним прикрепляете корпус вытяжки на необходимом отступе от стены.

    Крепление вытяжки рядом с газовой трубой
    Установка вытяжки на кухне – видео-инструкция:

  • И в конце остается только подключить вытяжку к сети, через розетку, либо постоянным подключением через предохраняющий автомат. Не забудьте в первую очередь подсоединить зануление, оно уведет возможное напряжение с корпуса при работе вентиляторов.
  • Если все работает, можно надевать декоративный колпак и радоваться свежему воздуху при приготовлении пищи!
  • Заключение

    Примерно 2 раза в год нужно чистить вытяжку от гари, чтобы исключить возгорание. Теперь вы знаете, как производится крепление вытяжки для кухни и сможете без проблем сделать это самостоятельно. При этом не забывайте соблюдать правила безопасности при электрических работах, и если вы не сильны в них, лучше пригласите электрика.

    Как правильно сделать вентиляцию кухни в квартире своими руками

    Во время приготовления пищи и мытья посуды в воздух кухни выделяются жар, запахи и влага. Если кухонная вентиляция не работает, они распространяются в жилые помещения. О каком уюте может идти речь, если в доме постоянно витают ароматы борща и котлет!

    И хозяева задаются вопросом «как сделать вентиляцию на кухне в квартире?».

    Тонкости работы кухонной вентиляции

    разбитая вентиляционная шахта на кухне

    Перед тем, как сделать качественную систему вентиляцию на кухне в квартире, важно понять принцип ее работы. Большинство старых домов сдавались с выступами вентиляции на кухне – обязательными составляющими системы воздухообмена по типу магистрали и спутников. От квартир-«спутников» воздух собирается в общую магистраль и выводится наружу. При подобной схеме вентиляции кухонь невозможно проникновение воздуха из шахты в квартиру, попадание его из одних квартир в другие, в том числе и при пожаре на нижних этажах. Шахта для вентиляции кухни скрывается в выступе, показанном на фото выше.

    Особенности вентиляции многоквартирных домов:

    • Воздушные каналы(воздуховоды) из кухонь разных квартир взаимосвязаны;
    • В час из одной квартиры должно удаляться от 60 до 90 кубометров воздуха.

    Основной закон воздухообмена – это кругооборот. Чтобы отработанный воздух вытягивался на улицу, его должен замещать свежий. Но большинство владельцев многоэтажек уже заменили старые деревянные окна пластиковыми, создающими герметичную конструкцию, полностью перекрыв чистому воздуху путь в квартиру.

    Хозяева полагают, что решение проблемы в более частых проветриваниях. Но это ошибка. Здоровый микроклимат может обеспечить только постоянный и регулируемый воздухообмен.

    Открытые зимой форточки приводят к резким скачкам температуры в квартире, сквознякам. При этом отток воздуха через вентканалы (если они не забиты) возможен лишь при открытых форточках.

    В остальное время жильцы страдают от:

    • повышенной влажности;
    • нехватки кислорода;
    • повышенного уровня углекислоты;
    • развития плесени;
    • распространения запахов приготовляемой еды по всей квартире.

    Значит, чтобы вентиляция на вашей кухне работала отлично, необходимо обеспечить всего два условия:

    • приток свежего воздуха;
    • выдув отработанного воздуха.

    Теперь сделать вентиляцию на кухне своими руками для вас не составит сложностей. Работы по восстановлению кухонной вентиляции следует начинать с диагностики.

    Проверка общедомовой вентиляции

    Восстановить вентиляцию на кухне в некоторых случаях можно самостоятельно. Общая вентиляционная система есть в каждом доме, но зачастую она совершенно не работает.

    Как проверить работу вентиляции на кухне:

    • Взять листочек тонкой бумаги с ладонь величиной и приложить к вентиляционной решетке. Если он удерживается и не падает – значит, вентиляция на кухне работает, и вы напрасно беспокоитесь;
    • Зажечь спичку и поднести к решетке. Если язычок пламени потянется в вентканал, значит с кухонной вентиляцией все в порядке. Проверка вентиляции на кухне на фото. Когда язычок удерживается вертикально – вентиляция кухни не работает. А если пламя наклоняется в кухню, значит в системе вентиляции обратная тяга. Этим способом никогда не пользуются профессионалы, так как в вентканалах могут скапливаться горючие газы.

    приложите к решетке листок бумаги

    Безопасный метод проверки вентиляции на кухне изображен на фото.

    Если вентиляция на кухне не работает, можно снять решетку, промыть ее (иногда она настолько забита пылью и жиром, что не пропускает воздух). После чего вставить в вентиляционное отверстие на кухне щетку на длинной ручке и прочистить воздуховод насколько достанете.

    Прочищать из кухни всю вентиляционную шахту жильцам и самостоятельно ее восстановливать категорически запрещено. Это работа управляющей компании. Вызываются специалисты с оборудованием и навыками. Иногда достаточно снять птичье гнездо с выступа вентиляции и тяга на кухне волшебным образом появляется.

    Но случается, что соседи просто разбирают свою часть выступа для вентиляции на кухне, чтобы получить дополнительное место для кладовки. Тогда придется сооружать вентиляцию на кухне своими руками.

    шахта задекорирована под этажерку

    Разумное решение декорирования выступа для вентиляции кухни на фото.

    Хорошая мебель скрывает недостатки кухни с выступом для вентиляции на фото.

    Как обеспечить приток воздуха в квартиру

    Подачу свежего уличного воздуха в квартиру для вентиляции кухни можно организовать двумя способами:

    • оконные приточные устройства;
    • стеновые приточные устройства.

    Установку оконного клапана придется доверить специалистам. А монтаж стенового приточного клапана под силу любому домашнему мастеру.

    Оконный приточный клапан вентиляции

    Это простые и недорогие устройства, которые сегодня являются обязательным элементом схем вентиляции кухонь современных домов. Клапан обеспечивает нормативный приток воздуха, задерживая уличный шум.

    Устанавливаются приточные клапана на оконной створке или раме. Окно на кухне в квартире, снабженное вентиляционным приточным клапаном. никогда не запотеет. Аккуратный и небольшой клапан практически незаметен, не пропускает пыль и не вызывает охлаждение воздуха.

    Можно не просто сделать вентиляцию на кухне, но еще и снабдить ее таким техническим «наворотом», как гидрорегулирование притока. В продаже есть приточные клапаны с этой функцией. Они открываются и начинают проветривание именно тогда, когда на кухне варится суп или пекутся пироги, то есть влажность воздуха повышена. Датчик реагирует на уровень влажности и меняет проходное сечение.

    К клапану можно приобрести дополнительно акустический козырек, который поглощает уличный шум.

    Широкая гамма приточных клапанов позволяет подобрать подходящий под любой оконный профиль: белый, черный, под дуб или тик.

    Но чтобы приточный клапан качественно выполнял свою функцию, нужно обеспечить отток воздуха из кухни.

    Стеновой приточный клапан вентиляции

    устройство приточного клапана

    Стеновые приточные клапана называются еще «финскими форточками». Это небольшое устройство, установить которое совсем несложно, но без него невозможна правильная организация вентиляции на кухне. Стеновой клапан пропускает в помещение воздух, задерживая насекомых, пыль и сквозняки.

    Преимущество стеновых клапанов в простой установке. Не нужно вызывать мастера, портить пластиковый профиль окон.

    Другие плюсы стеновых клапанов:

    • не использует электричества;
    • поглощает шум;
    • имеет небольшой размер и приятный дизайн;
    • легко и быстро монтируется.

    Существуют стеновые клапана с фильтрацией воздуха и автоматической подачей воздуха, основанной на гидрорегуляции. Интенсивность подачи воздуха можно регулировать и вручную, закрывая или приоткрывая шторку.

    Один раз в 6 – 12 месяцев необходимо чистить фильтры, промывая их теплой водой.

    Установка стенового приточного клапана

    Перед тем, как устанавливать вентиляционный клапан в квартире, необходимо подобрать на кухне подходящее место. Лучше, чтобы клапан не слишком бросался в глаза. Многие выбирают место возле радиаторов отопления. Поступающий из клапана воздух будет предварительно прогреваться. Основной критерий выбора места – наличие выхода на улицу для доступа свежего воздуха:

    • В стене проделывается отверстие чуть большее по диаметру, чем труба клапана. Маленький запас необходим для правильного расположения трубы;
    • Труба вставляется в вентиляционное отверстие на кухне. Щели между ней и стеной запениваются;
    • Отрезается лишний кусок трубы (обычно она продается стандартной длины 1 м). Снаружи труба должна быть вровень с поверхностью стены, а внутри выступать не более чем на 1 см;
    • В заранее размеченных местах делаются отверстия под крепеж корпуса;
    • Вставляются фильтры (если они предусмотрены конструкцией), и устанавливается наружная решетка;
    • Со стороны улицы навешивается дождеотбойник, предупреждающий попадание внутрь влаги. Если пробурить отверстие с уклоном в сторону улицы, дождеотбойник не нужен.

    Правильная организация пассивной приточной вентиляции на кухне возможна, если обеспечен отток воздуха.

    Как обеспечить отток воздуха в квартире

    Если общедомовая система вентиляции на кухне не работает, можно организовать отток воздуха своими силами при помощи механической тяги.

    Вытяжной вентилятор вентиляции

    Очень простое и эффективное средство, когда вытяжная система вентиляции на кухне не работает. Вентилятор можно использовать самостоятельно, а также в дополнение к кухонной вытяжке. Многие специалисты рекомендуют установить вытяжку с рециркуляцией воздуха (фильтр, очищающий воздух и подающий его обратно в помещение) и вентилятор на выход воздуховода кухни своими руками.

    Обычно для правильной организации вентиляции кухни используются осевые вентиляторы.

    При выборе модели для вентиляции кухни в квартире учитывают следующие параметры:

    • мощность определяется по формуле: площадь кухни * высота потолков * 10. Здесь 10 – это кратность воздухообмена в час;
    • издаваемый шум – от 40 до 70 децибел;
    • безопасность (работа с горячим воздухом). Существуют модели, выдерживающие до 120 градусов;
    • наличие жировых фильтров;
    • наличие датчиков влажности. Включаются и выключаются в автоматическом режиме.

    Перед тем, как правильно сделать вентиляцию на кухне с помощью вытяжного вентилятора, нужно выбрать место для его установки. Это может быть окно, вентиляционное отверстие в кухонной несущей стене или вентиляционный канал.

    вентиляторы установлены непосредственно в шахту

    Пример установки механизмов для вентиляции кухни на фото.

    Кухонная вытяжка в вентиляцию

    Большинство владельцев квартир прибегают к этому способу. Он действительно эффективен, так как вытяжное устройство располагается непосредственно над варочной панелью и сразу эвакуирует пары и запахи. От вытяжки вентканал выпускается непосредственно в общедомовую вентиляцию. И тут нужно непременно соблюсти одно правило:

    В продаже есть специальные вентиляционные решетки с двумя выходами: для естественного движения воздуха и для трубы вытяжки. Такое решение самое правильное.

    Пары и теплый воздух в помещении поднимаются вверх и для эвакуации парового облака необходимо оставить открытой решетку. Через нее удаляется и отработанный воздух жилых помещений.

    Перекрыв решетку, вы совершенно нарушаете работу естественной вентиляции. Сотрудники газовой службы укажут на эту ошибку и предпишут исправить ее в кратчайшие сроки.

    Важно правильно подобрать кухонную вытяжку. Ее габариты и мощность должны быть адекватны помещению. Так, наиболее эффективна вытяжка, зонт которой равен площади варочной панели.

    Самые слабые кухонные вытяжки работают с производительностью 250 – 300 кубометров воздуха в час. Наиболее мощные — 1200 кубометров воздуха в час. Чересчур мощный прибор на кухне может нарушить циркуляцию воздуха в общедомовой схеме вентиляции, рассчитанной в среднем на 75 кубометров воздуха в час из одной квартиры. В системе кухонной вентиляции создается подпор воздуха, выталкивающий «ваши» запахи в соседские квартиры.

    Поэтому производительность подсчитывают по формуле:

    Площадь кухни умножить на 10.

    Для эффективной и безопасной работы вытяжки в качестве элемента схемы вентиляции кухни важно правильно ее установить. Чем ближе зонт к варочной панели, тем меньше жара и ароматов кухни распространится вокруг. Но слишком низко установленная, вытяжка может мешать при приготовлении пищи и даже оплавиться от температуры.

    Оптимальная высота установки вытяжки – 55 – 56 см над плитой.

    Кроме описанных выше схем вентиляции кухни, существуют еще приточно-вытяжное оборудование, обеспечивающее максимальный комфорт. Но оно достаточно громоздко и дорого, поэтому при оборудовании кухонь многоквартирных домов обычно не используется.

    Правильная установка вытяжки на кухне своими руками

    Всем известно, что во время приготовления еды воздух на кухне должен находиться в постоянной циркуляции. Так как всякие различные запахи, например, от подгоревшего молока, от жареной курицы, просто пар от плиты или запотевшие окна не создают нужного уюта хозяйке. И находиться в такой кухне — никакого удовольствия, даже если в помещении сделан отличный ремонт. В этой статье вы узнаете, как установить вытяжку на кухне. чтобы избавиться от вышесказанных проблем.

    Как установить кухонную вытяжку своими руками, знает любой мастер-ремонтник, но благодаря данной статье любой человек сможет понять, как сделать вытяжку на кухне и легко справиться с этой задачей, нужно только иметь примерное представление о правилах заземления. А также понимать, как осуществлять крепление на стену. Перед установкой вытяжки нужно определиться с типом изделия, которое подойдет именно на вашу кухню, кроме того, необходимо выбрать нужную мощность. Итак, приступим.

    Виды кухонных вытяжек

    От выбранного типа кухонной вытяжки будет зависеть способ монтажа изделия. Кухонные вытяжки можно разделить на несколько видов.

    • Плоские или стандартные подвесные изделия, которые крепятся под полку над плитой.
    • Встраиваемые кухонные вытяжки – эти изделия монтируются внутрь шкафа, висящего над плитой. Такие изделия прекрасно подойдут к любому типу дизайна.
    • Настенные приборы – такие вытяжки нужно крепить на стену, где стоит плита. Настенные вытяжки могут иметь различную форму исполнения и дизайн.
    • Угловые изделия – соответственно монтируются в угол.
    • Островные вытяжки – предназначаются для кухонь с островом. Такое изделие можно крепить в любом месте кухни, достаточно прикрепить вытяжку к потолку.

    Обратите внимание! Установку вытяжки необходимо производить на расстоянии в 70 сантиметров от варочной поверхности, а если в квартире установлена газовая плита, то расстояние должно составлять 80 сантиметров. Причем расстояние не зависит от типа изделия.

    Основные режимы работы вытяжки

    Помимо разделения изделий по видам, вытяжки имеют отличия в зависимости от режима их работы, т.е. режима вентиляции .

    • Проточный режим вентиляции. Такой режим основан на том, что изделие вытягивает плохой и загрязненный воздух из помещения кухни в шахту вентиляции. Еще этот режим работы называют отводом воздуха или вытяжным режимом. Это самый эффективный и производительный режим вытягивания и очищения воздуха.
    • Циркуляционный режим работы. В этом режиме изделия начинают пропускать грязный воздух через угольные фильтры, расположенные в корпусе на выходе вытяжки, тем самым получая уже очищенный воздух. Для таких изделий необязательно наличие вытяжной трубы на кухне. Осуществить монтаж такой вытяжки достаточно просто и легко. К сожалению, такие изделия являются малоэффективными в плане очистки воздуха.

    Выбор мощности прибора

    Мощность прибора является самым важным параметром, на который нужно обратить внимание при покупке. Кроме того, мощность отвечает за качество производства очистки воздуха. Измеряется такой параметр в кубических метрах в час. В принципе, становится понятно, что это значение говорит о том, сколько кубических метров грязного воздуха будет проходить через вытяжку за один час работы.

    В Российской Федерации установлена норма обновления воздуха на кухне, которая составляет один раз в двенадцать часов, т.е. два раза в день. Благодаря этой простой формуле вы сможете легко рассчитать необходимую мощность нужного вам прибора очистки воздуха. Для расчета необходимо площадь кухни умножить на высоту потолка и умножить на 12.

    Кроме этого, необходимо учитывать потерю мощности, которая будет происходить во время прохождения изгибов воздуховода и длины вентиляционной шахты. Чтобы рассчитать этот параметр, необходимо к полученному результату прибавить тридцать процентов.

    Давайте попробуем рассчитать мощность прибора для небольшой кухни: допустим, площадь нашей кухни составляет шесть квадратных метров, а высота потолка равна два с половиной метра. Расчет будет иметь следующий вид: 6*2,5*12*1,3=234 кубических метра.

    Обратите внимание! Обязательно при покупке узнайте уровень шума. который будет издавать вытяжка во время работы. Производители должны указывать этот параметр в децибелах. Не нужно приобретать модели приборов, издающих шум, который будет превышать 50 децибел. Существует огромный ассортимент выбора таких приборов, поэтому найти практически бесшумную вытяжку не составит труда. Кроме того, существуют специальные вытяжки, которые оборудованы прокладками, поглощающими звук.

    Заземление прибора

    Обязательно при установке вытяжки на кухню нужно учитывать нормы электробезопасности. Так как на кухне постоянно скапливается влага и там, как правило, всегда повышен уровень влажности, то в этом случае увеличивается шанс получить удар током. Это может произойти при неправильном подключении прибора к сети.

    Вытяжка должна подключаться к сети электропитания при помощи трех проводов: провод, означающий фазу, провод – земля и провод – ноль. Как правило, провод заземления будет иметь желтый цвет. Обязательно нужно провести заземление перед началом работы прибора.

    Осуществить заземление вытяжки не составит труда, если в вашей квартире установлены евро-розетки. Но что делать, если таковых нет?

    Специально для таких случаев в многоквартирных домах в электрощитах предусмотрена специальная труба, из которой, как правило, выходят другие провода (будьте предельно внимательны, т.к. провода находятся под напряжением). Именно это труба очень хорошо заземлена. Что вам нужно сделать, это провести провод с минимальным сечением 2,5 мм от этой трубы к вашей вытяжке. А саму вытяжку нужно подключить через автомат на 6,3А, этого будет достаточно. Ни в коем случае не зануляйте прибор на какую-либо трубу или батарею, т.к. это чревато последствием получить удар током.

    Вентиляция в квартире

    Как правило, вытяжная вентиляция, устанавливаемая на кухне, может нарушить штатную вентиляцию. Для установки обычно приходится пробивать дополнительное отверстие, но это не решит проблемы, т.к. увеличение окна вытяжки не изменит сечения самой шахты. Но выход из этой ситуации есть – это установка дополнительного короба, который оборудован клапаном-хлопушкой.

    Такой клапан действует по следующему принципу: при возникновении давления при работе вентилятора клапан закрывает одно окно, и тем самым осуществляется вентиляция при помощи вытяжки. Плюсом такой системы является то, что при работе вентилятора полностью отсутствует обратная тяга и сохраняется естественная вентиляция при выключенном приборе. Регулировка клапана осуществляется при помощи тонкой пружины. Для изготовления крышки используют легкие материалы, такие как пластик или алюминий.

    Какой воздуховод выбрать

    Существует два варианта воздуховодов.

    • Пластиковый воздуховод из ПВХ – такие воздуховоды отличаются прочностью, легкостью и бесшумностью. Все это достигается благодаря их гладкой поверхности, которая не создает препятствий для прохождения воздуха. Существуют пластиковые жесткие короба и эластичные гибкие трубы из пластика.
    • Алюминиевая гофрированная труба. Самый простой материал, который можно использовать для самостоятельного создания воздуховода. Такой материал можно свободно сгибать под необходимый размер. В отличие от жестких коробов, гофра не создает гула и вибрации. Минусом такого воздуховода является его некрасивый внешний вид, поэтому очень часто такие воздуховоды скрывают в гипсокартонные короба.

    Монтаж вытяжки

    Монтаж нужно начинать с изготовления короба для хлопушки. Сделать его можно из алюминия или оцинкованной стали. Если не хотите мучиться с коробом и устанавливать в него хлопушку, то стоит приобрести антивозвратный клапан, который устанавливается непосредственно перед вентиляционной шахтой.

    Корпус можно установить на настенный шкаф, расположенный над плитой. Обязательно заделайте все щели монтажной пеной. Для начала просто примерьте корпус и нарисуйте разметку для проделывания будущих отверстий. После этого снимите шкаф и прорежьте отверстие электролобзиком. Если в шкафу есть полки, то в них также нужно сделать ровно такое же отверстие.

    Следующий этап – это подключение воздуховода. Для этого нужно просунуть гофру в отверстия, которые вы прорезали в шкафу. После того как вы вставили гофру, шкаф можно повесить на место. Если в гофре есть стыки, их нужно заделать герметиком. Теперь нужно прикрутить саму вытяжку на шкаф при помощи саморезов.

    При создании воздуховода своими руками старайтесь как можно меньше делать изгибов трубы, чтобы не терялась мощность тяги воздуха.

    Вот и все. Вытяжка готова! Осталось сказать, что проводить чистку вытяжки необходимо как минимум два раза в год, чтобы обезопасить свое жилище от возгорания.

    Источники: http://remboo.ru/kuhnya/ustanovka-vyityazhki-na-kuhne-svoimi-rukami.html, http://strojdvor.ru/ventilyaciya/ventilyaciya-v-kvartire/kak-pravilno-sdelat-sistemu-ventilyaciyu-na-kuxne-svoimi-rukami-sovety-professionalov-so-sxemami-i-foto/, http://nakuhne.guru/tehnika/vytyazhka/pravilnaya-ustanovka-vytyazhki-na-kuhne-svoimi-rukami.html

    Вентиляция на кухне в частном доме

    Еще на ранних этапах строительства частного дома, требуется продумывать все нюансы. Одним из моментов, требующим особого внимания, является вентиляция на кухне, поскольку от нее будет зависеть уровень комфорта в этом помещении.

    Во-первых, нормальная вентиляция позволит создать максимальный уют на кухне, поскольку здесь не будут царить неприятные запахи от приготовления пищи. Во-вторых, на кухне не будут запотевать окна из-за перепада температур во время готовки. В-третьих, нормальная вентиляция — это гарант здоровья и безопасности всех проживающих людей в доме.

    кухня в доме мебель

    Отводы в вентиляцию для кухни

    На любой кухне есть газовая или электрическая плита. Второй вариант считается более безопасным для здоровья, поскольку нет открытого сгорания пламени. Что касается использования газовой плиты, то здесь в процессе приготовления пищи, образуется большой объем углекислого газа.

    В результате, если не использовать отводы в вентиляцию для кухни по назначению, то избыток углекислого газа может привести к головным болям, удушью и другим накапливаемым проблемам. Поэтому самым правильным решением будет установить вытяжку или наладить принудительную вентиляцию помещения.

    Помимо накопления CO2, в воздухе могут скапливаться не сгоревшие до конца частички газа, что зачастую наблюдается из-за неправильной работы плиты. К тому же, если плита не современная и не имеет защиты от затухания пламени, можно попасть в ситуацию, когда убежит жидкость из кастрюли и затопит огонь, что приведет к распространению газа по дому. Поэтому вытяжки для кухни с отводом в вентиляцию должны быть установлены по требованиям техники безопасности.

    Вентиляция на кухне с вытяжкой

    Включая вентиляторы вытяжки перед началом приготовления пищи, вы исключите распространение неприятного запаха по всему дому. Это же исключит распространение влаги особенно при приготовлении на пару.

    Современная вентиляция на кухне с вытяжкой диктует свои правила моды, позволяя вписывать в интерьер помещений современные варианты техники, которые нисколько не испортят внешний вид. Поэтому, вытяжка — это не только элемент моды в доме, но и дань безопасности, комфорту и уюту при проживании.

    кухня в доме мебель

    Какими бывают вытяжки на кухне?

    В продаже представлено множество вариантов вытяжек, которые могут быть детально подобраны под те или иные условия эксплуатации. Они имеют существенные отличия, среди которых особенно выделяют следующие направления:

    • По способу очистки.

    Здесь выделяют эвакуирующие и циркуляционные варианты, где первый подключается к воздуховоду и выводит вредоносные вещества и неприятный запах наружу. Этот вариант защищен клапаном обратной тяги. Второй вариант включает в свою конструкцию фильтр угольного типа, благодаря которому вентиляция кухни в доме очищает воздух, никак не соприкасаясь с внешней средой.

    • По конструктивным особенностям.

    Очень важен внешний вид устройства, поскольку всем нужно, чтобы оно идеально вписывалось в дизайн кухни, смотрелось эстетично, легко отмывалось, а также его монтаж занимал минимум времени, без привлечения сторонних специалистов. Здесь выделяют купольные и встраиваемые варианты. Купольный имеет такое название благодаря форме воздушного обменника.

    Пирамидальный фильтр пропускает через себя выходящий воздух и посредством трубы выпускает его наружу, через специальное отверстие. Встраиваемая вытяжка зачастую скрыта в мебели, которую делают на заказ. Ее отличает эргономичность, экономия свободного пространства, но, в то же время, удобное управление процессами.

    Как сделать вентиляцию на кухне

    Сначала планируйте расположение своей мебели, а именно места, где будет стоять плитка.По конструктивным особенностям. Здесь выделяют три основные разновидности изделий по монтажу. Это угловые, островные, настенные вытяжки.

    Первый вариант подходит под угловые кухни, где сама варочная панель находится в углу, что в перспективе экономит пространство. Островная разновидность смотрится лучше всех, но подходит только для помещений большой площади. Как правило, такая вытяжка ставится по центру, и занимает, примерно, 60 см пространства над плитой. Последний вариант чем-то схож с настенной вытяжкой, у которой одна часть прилегает к стене, а другая находится непосредственно над плитой.

    вентиляция в кухне

    Условия допускающие работу вытяжки на кухне

    Перед началом самостоятельного монтажа системы, нужно обязательно прочесть инструкцию. Это позволит определить особенности установки и эксплуатации. В инструкции обязательно будет указана минимальная высота, над которой система циркуляции воздуха должна располагаться над плитой. Есть минимальная величина, где от газовой плиты вытяжка должна располагаться минимум на 75 см, а от электрических, на расстоянии 65 см.

    Подключение вентиляции на кухне

    В остальном, подключение вентиляции на кухне должно осуществляться по следующей схеме, которая указывает на важные элементы, входящие в конструкцию системы вентиляции:

    • Электрический двигатель с вентилятором. Обязательным условием хорошей вытяжки является возможность переключать скорости, что реализуется посредством работы асинхронного двигателя. Лопасти его вентилятора, втягивают воздух через фильтр, на котором оседает пыль, масло и другие посторонние включения в воздухе.
    • Фильтр. Этот конструктивный элемент рассчитан на разное время использования. Примером неплохого фильтра считается угольная разновидность, которая легко проработает до 4 месяцев, включительно.
    • Осветительные приборы. Они бывают светодиодные (самые экономичные и яркие) и галогенные, приближенные к привычному для нас уровню комнатного освещения.
    • Панель управления. Отсюда ведется переключение скоростей, включается и выключается фильтр. Здесь же находится панель смены фильтра.

    вентиляция в кухне

    Вытяжка должна быть безопасной

    Так как вентиляция на кухне в частном доме посредством вытяжки, будет контактировать с людьми, будет располагаться рядом с мебелью, то фактор безопасности этого устройства является первостепенным. Еще на этапе ремонта нужно вывести для устройства отдельную розетку или хотя бы группу проводов, чтобы произвести скрытое подключение под корпусом. Последний вариант более эстетичен, но неудобен, если придется часто снимать систему.

    Техника безопасности требует размещение розетки или провода на уровне, не ниже, чем  60 см над мойкой или плитой. Еще лучше, если вы подключите общее электропитание кухни к дифференциальному автомату или УЗО, который исключит даже малейшую вероятность поражения электрическим током.

    Естественная вентиляция на кухне

    В случае, если есть естественная вентиляция на кухне, вдобавок к принудительной, то это только плюс. Это может быть реализовано посредством форточки, что актуально в летнее время года, а также посредством канала, оставленного в дымоходе. Это станет гарантом безопасности, даже если установленная вытяжка случайно выйдет из строя.

    вытяжка

    Установка вентиляции на кухне

    Правильная установка вентиляции на кухне в виде вытяжки, должна осуществляться со знанием основ электрики. При подключении будут 3 провода, среди которых есть фаза, ноль, земля. Главное не перепутать землю с нулем и фазой. Как правило, заземляющий провод имеет желто-зеленый окрас. В любом случае, проверяйте провода тестером.

    Схема вентиляции кухни

    Как видите, схема вентиляции кухни не такая уж и сложная. Она состоит из вытяжки, трубы, обратного клапана и оголовка вентиляционного зазора, который согласно нормам СНИП должен выходить на величину больше чем 0,5 метра выше нижней части крыши. Как правило, это не делают из эстетических соображений, поскольку вся работа по вытягиванию воздуха ложится на плечи мощного вентилятора. Т.е, современная вытяжка имеет принудительный принцип действия.

    Требования к вентиляции кухни

    Исходя из рынка предложений, можно заключить, что требования к вентиляции кухни касаются в большей степени электрической части. Т.е, требуется подключать устройство через вводной автомат не менее 6 ампер. Важно соблюдать расположение устройства от варочной панели, а также подбирать ту или иную модель, в соответствии с дизайном интерьера кухни.

    Отправить ответ

    avatar
      Подписаться
    Уведомление о
