Садовый бур своими руками

Доброго времени суток, уважаемые самоделкины!
Эта статья будет интересна всем дачникам, огородникам и владельцам частных домов. В ней автор канала «Самоделкин Иван» покажет, как он сделал приспособление для выкапывания круглых ям. Зачастую этот инструмент называют садовым буром. Без такого приспособления сделать яму для дерева, либо вкопать столб или стойки для лавочки, стола — это большая проблема.

Инструменты, использованные автором.
— Сверлильный станок
— Болгарка, диски
— Сварочный аппарат
— Точило
— Ступенчатое сверло
— Керн
— Ключи, штангенциркуль.

Итак, автору для изготовления самоделки понадобятся следующие материалы.
— Стальной лист толщиной 3, и размером 220 на 220 мм
— Стальной пруток диаметром 12 мм
— Втулка от реактивной тяги жигуля
— СОЖ (смазочно охлаждающая жидкость)
— Труба стальная 3/4″, 1300 мм длиной, 1/2″ 500-600 мм
— Стальной кругляк диаметром 20 мм
— Стальная полоса 25 мм длиной 50-60 мм
— Болты с гайками и шайбами М6.

Процесс изготовления.
Вот такой лист будет основой для ножей, их диаметр составит 220 мм, соответственно и размер отверстия лунок.

Сперва автору нужно закернить уже размеченный центр листа.

При помощи ступенчатого сверла сверлит отверстие на 12 мм, это будет центровочное отверстие. Позже автор его увеличит под нужный размер.

Кстати, Вы знали, из чего сделано ступенчатое сверло? Эти сверла сделаны из высококачественной быстрорежущей стали с титановым покрытием. Обороты для сверления этими сверлами не должны превышать 1000 оборотов в минуту. По мнению Ивана — самый подходящий вариант — это от 600 до 1000 оборотов, применяя СОЖ, чтобы не сжечь режущую кромку сверла.

Отверстие сделал размером 12 миллиметров.

Далее будет использовать кусочек втулочки с реактивной тяги жигуля, как направляющую, и пруток на 12 мм.

Теперь задача — ровно по центру приварить втулку реактивной тяги, чтобы пруток был отцентрован и ровно по центру.

Сейчас производит установку пластины, закрепляет ее на край стола при помощи струбцин.

Берет болгарку, на ней уже установлено специальное авторское крепление, позволяющее вырезать круги.

Насаживает профильную трубу следующим образом.

И вот такими круговыми движениями выпиливает нужный размер круга, 220 мм.

Теперь болгаркой срезает втулку, зачищает места сварки.

Следующая задача — распилить этот круг пополам. Сделал разметку, и сейчас будет производить распил в два захода.

Сначала одну сторону, потом, после проворота на 180, вторую.

Вот такие два полукруга получилась.

Основой самоделки будет труба 3/4, отрезок длиной 1300 мм.

С одной стороны трубы нужно сделать выборку под полдюймовую трубу, то есть 15 мм. Она будет использоваться в качестве ручки.

С противоположной стороны трубы, Иван будет использовать в качестве направляющей 20 мм кругляк.

Одну сторону кругляка сточит под конус, а вторую сторону вставит в основание и обварит.

Вот такой конус у автора получился.

Теперь он вставляет данную заготовку в двадцатую трубу. Где-то сантиметров 7-8 делает вынос и обваривает.

Нужно будет произвести обточку сварочного шва на точиле.

Так же Ивану нужно одну из сторон двух полумесяцев заострить, вот этот край, тоже при помощи точила.

Вот так получилось заточить ножи, но не затачивал сильно остро.

Следующую заготовочку будет делать из полосы на 25 мм. На полосе сделал разметку, нашел центр полосы.
А также отступил с двух сторон по 13 мм. Общая длина заготовки будет примерно 50 мм.

По центрам разметки сделает отверстия на 6 миллиметров.

Вот такие две заготовки нужны, они будут служить креплениями лопастей.

Данную заготовку из 25 полосы автор располагает таким образом, чтобы край вот этого отверстия был возле начала режущего ножа. Немного углубив от края сверлит небольшое, примерно 5-6 мм отверстие в лопасти.

А теперь, соединив заготовку с рабочим полотном болтами, сделает выборку под двадцатую трубу.
Вот так получилось.

А теперь, к трубе приваривает эти соединители. Угол ножей нужно выбрать примерно 35 градусов.

После сварки у автора получилась такая рабочая часть.

Так же он приварит ручку, но процесс сварки не показан.

Все почти готово, Ивану осталось сделать шкалу с разметкой десятков сантиметров. Измерение нужно производить от точки максимального опускания ножей. Вот от этого края пластины.

Так разметка выглядит, автор сделал ее до 70 см.

Все готово, сейчас будет испытывать данное приспособление. Последний нюансик — это поджать крепежные болты. Иван будет это делать с помощью такого интересного ключа. Этот ключ с одной стороны рожковый, с другой с трещоткой. Есть возможность изменения положения самой трещотки, что очень удобно при закручивании либо раскручивании в труднодоступных местах. Сильно затягивать трещоткой не желательно, чтобы она не сломалась.

Итак, приступает к бурению скважины, или лунки. Бур легко входит в землю. Конечно, если будут попадаться особо каменистые грунты — то будет тяжело работать этим буром, потому что он больше предназначен для глины, чернозема.

Такая яма, глубиной 40 сантиметров, края ее не осыпаются за счет того, что одинаковые лопасти.

Также бур имеет съемные лопасти. Это очень удобно — затачивать можно на точиле. Есть смысл сделать съемные лопасти под меньший, и под больший диаметры.

Спасибо автору за интересный инструмент!

Всем хороших идей и послушных инструментов!

[media=https://www.youtube.com/watch?v=Rk37Tw-alr0]

Источник

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Как сделать садовый бур своими руками

В частном хозяйстве такой инструмент пригодится всегда. Применяется он для копки ям под столбы, в строительстве легких сооружений, создании свайного фундамента.

Большой выбор коловоротов в магазине позволяет экономить время и приобретать уже готовый товар. Но бывалые дачники утверждают, что сделать бур самостоятельно лучше, чем взять заводской вариант. Самодельный будет надежнее и прослужит дольше. Кроме того, всегда можно модифицировать или видоизменить свое изобретение.

Детали ямобура и особенности его работы

Сферы применения садового бура:

посадка деревьев, кустарников;
установка столбиков под забор;
монтаж уличных фонарей;
обустройство дренажной системы;
создание колодца;
бурение скважины под воду;
сверление лунок для зимней рыбалки.

Назначение – выемка почвы требуемого диаметра, глубины физическими усилиями человека.

Производительность напрямую зависит от:

конструкции изделия;
того, какой режущий элемент используется;
диаметра, глубины отверстия в земле.

Чтобы стандартным земляным буром получилось сделать лунку глубиной до 3 м в диаметре 25-30 см, потребуется около 2-3 часов.

Для более глубинного бурения применяется спецтехника в виде буровых установок.

Ручная конструкция содержит такие детали:

Ручка. Принято изготавливать из стали. Имеет тот же диаметр, что и вал. Для удобства бурения приваривают перпендикулярно валу (стержню) в форме буквы Т. На обе рукоятки надевают резиновые накладки, чтобы при движении не было трения, руки не соскальзывали и меньше уставали. Минимальная длина — 40 см, рекомендуемая — от 50 до 60 см.
Штанга или вал. Материал — профильная труба круглого, квадратного сечения. Диаметр — от 0,5 до 1 дюйма. Делать штангу более утолщенной не стоит, поскольку это потребует больших усилий. С одной стороны штанги приваривается ручка, с другой — режущая часть с пикой.
Винт (режущая головка). Ключевой элемент землебура. Отвечает за разрыхление почвы и выталкивание ее на поверхность. Лишнюю почву убирают при доставании инструмента из скважины. Наибольшим спросом пользуется вариант с двумя стальными заточенными по краям полукругами. Диаметр подбирается согласно назначению. Для повышения удобства работы лопасти делают съемными.
Лом (пика). Выполнена в форме большого сверла или клинка. Находится внизу по центру изделия под лопастями. Задает направление валу. В строго вертикальном положении входит в грунт. Разрыхляет землю по центру, упрощая работу лопастям.
Удлинители. Это дополнительные насадки или секции стержня, с помощью которых получится увеличить глубину бурения до 15 м. Фиксируются винтовыми соединениями. Используются при необходимости.

Для режущих элементов в качестве материала рекомендуется брать сталь – это гарантия длительного срока службы инструмента.

Определяем диаметр

Выбор осуществляется с учетом цели бурения:

Чтобы установить деревянные стойки для ограждения на устойчивой почве, рекомендуется брать коловорот диаметром 250 мм. На каменистых, скалистых почвах берется усиленный вариант бура диаметром 300 мм.
Для монтажа металлических столбов размером 60*60 мм , 80*80 мм под ограду из профнастила хватит коловорота диаметром от 100 до 200 мм.
Если нужно сверлить скважину под абиссинский колодец, то выбирают облегченный бур с диаметром 77 мм.
Для оград из рабицы нужно просто буром в 77 или 100 мм просверлить грунт на 60-75 см, а после этого забить кувалдой стойки в землю.
Под посадку деревьев, кустарников подходит диаметр 200 мм.

В домашних условиях наиболее удобными считаются буры диаметром 200 и 250 мм. Они универсальны и подойдут для большинства земляных работ.

В среднем ручной коловорот служит 10 и более лет. Его хватает примерно на 300 скважин.

Разновидности бура по назначению

В зависимости от места, сферы использования имеют нюансы в конструкции. Разберем каждый из них подробнее.

Шнековый

Применяется для бурения глубинных скважин на воду, обустройства подземных зондов под тепловые насосы. Имеет большое количество витков, именуемых шнеками.

Из-за сложностей ручного управления используется в сочетании с механизированным приводом.

ТИСЭ

Такой инструмент берется для рытья ям под монтаж свай. Внизу у него откидывающаяся лопатка, которая отвечает за расширение.

Проще говоря бур ТИСЭ имеет:

лопасти;
землеприемник;
раскладной расширенный нож (в нижней части).

Для удобства работы нож иногда делают съемным.

Такой инструмент умельцы научились изготавливать самостоятельно. Ножом служит обрезанная лопата с хорошей заточкой. Землеприемником станет жестяная банка из-под соленой рыбы. Нож фиксируется не вплотную, а чтобы он мог двигаться. При опускании инструмента в шурф он подтягивается капроновой нитью, закрепленной на конце. Как только бур касается дна, натяжение нити делают меньше. Лопатка подрезает бока ямы, достигая нужного расширения.

Бур из лопаты

Отличный вариант для посадки кустарников, деревьев. Лопату нужно брать из качественной стали, чтобы не пришлось часто затачивать. Снизу с обеих сторон отрезают болгаркой небольшие сегменты, чтобы она приобрела прямоугольную форму.

Низ лопаты распиливают по центру на глубину до 30 см. Левую часть отгибают вперед, правую – назад или наоборот. Образовавшиеся лепестки проходят сварочным швом.

Для мягких грунтов

В таких условиях работать стандартным буром неудобно и это занимает больше времени. Поэтому для таких участков эффективным станет инструмент с режущей частью, которая делается удлиненной. Оформляется в виде стакана по бокам с небольшими прорезями. На разрезах выступает режущая кромка. Лучший материал для этого – закаленная сталь. Ее нужно хорошо заточить.

Основной плюс самодельной конструкции – возможность постоянной модификации под разные типы грунтов, условия и задачи бурения.

Навыки создания ручного бура особенно пригодятся, если дом с участком стоит на глине, суглинке, скалистой почве, где заводские буры-универсалы просто не справляются.

Мотобур (с бензиновым приводом), электрический

Магазинные варианты буров остаются привлекательными для владельцев частных домов, благодаря большой производительности, скорости работы.

Мотобур удобен в транспортировке, но зависит от заправки топлива. Инструмент с электроприводом будет работать только в условиях постоянной подачи электроэнергии.

Оба типа функционируют в разных режимах: на больших и малых оборотах.

Недостаток – нуждаются в частых перерывах, чтобы привод не перегревался. Требуют бережного ухода. В отличие от ручного инструмента электрические, топливные чаще ломаются.

Как изготовить земляной бур самому

Приложив немного усилий и четко соблюдая требования пошаговой инструкции от мастеров, сделать коловорот получится своими руками за считанные часы.

Подбор материалов

Чтобы собрать заготовки под основные элементы бура, понадобятся:

Для стержня. Труба круглого или квадратного сечения. Размер — 20*20 мм, 35*35 мм.
Для ножей-лопастей. Листовая сталь толщиной 4 мм или пильный диск от болгарки, циркулярной пилы (на выбор). Ниже рассмотрим применение каждого из них.
Для ручки. Круглая труба. Диаметр подбирается по обхвату ладони.
Для пики. Используется заточенный прут арматуры большого диаметра или стальная полоса. Допускается комбинирование обоих материалов.

Работать с металлом лучше в защитных перчатках и очках.

Подготовка инструмента

Список такой:

сварочный аппарат с электродами, защитной маской;
болгарка с дисковыми насадками;
электрическая или ручная дрель;
молоток;
точило;
тиски;
клещи;
маркер, рулетка;
циркуль.

Для антикоррозийной защиты металла отдельно покупаются грунтовка, кисть.

Чертеж или схема

Вначале рекомендуется нарисовать базовую схему будущего изделия, которая станет шаблоном и упростит процесс сборки.

Схема. 1 – стальной стержень; 2 – приварной нож-полудиск; 3 – перекладина-рукоятка; L – глубина пробиваемого отверстия.

Здесь каждый мастер делает бур под себя, подбирает размеры, материал, тип конструкции, рассчитывает расход материала и его стоимость. В процессе использования готовое изделие может совершенствоваться.

Сборка бура

Необходимо проанализировать, какими лопастями его нужно оснастить: стационарными или съемными.

Стационарные лопасти просто привариваются к стержню.

Чтобы получились съемные, потребуется:

С одной стороны вала приварить полки из утолщенной стали.
Сделать их так, чтобы ножи расходились под углом 25-30 градусов.
В полках проделать 2-3 отверстия под крепежи и 2-3 отверстия в лопастях такого же диаметра.
Закрепить лопасти болтовым соединением.

В обоих случаях в лопастях нужно сделать отверстия посередине, чтобы они вплотную соединялись с валом.

Из листовой стали

Для начала проще вырезать из белой бумаги эскиз. После чего по нему режется круг из стали подходящего диаметра. По центру проделывается отверстие в виде квадрата или круга, в зависимости от того, какого сечения труба для вала. Размер отверстия берется немного больше, чем стержень, для удобства сварки.

Лопасти делают двух видов:

Из двух половинок круга.
Из разомкнутого круга, где края смещаются, напоминая виток спирали. Для повышения эффективности бурения края ставят под углом 25-30 градусов друг от друга.

Таким буром рекомендуется работать на легких, мягких грунтах. На плотных суглинках, каменистой почве лопасти под нагрузкой начнут деформироваться. Причина тому – использование не закаленной стали. Решение – усиление лопастей металлическими уголками.

Из пильного диска

Лучший вариант пильного диска — алмазный. Он отличается высокой прочностью.

Подойдут и б/у диски от циркулярки. Их делают из закаленной стали. Они имеют хорошо заточенную кромку, надежны, но их невозможно согнуть, поэтому диск пилят пополам и ставят две части под углом. Чтобы бур легче шел, дополнительно на станке или вручную точат боковые грани.

Бур из пильного диска производительней других и подходит для всех типов почв.

Фото: бур из диска циркулярной пилы

Сварка

Проводится в защитной маске типа «хамелеон» (желательно) и перчатках. Лопасти привариваются к стержню как с внутренней, так с наружной стороны, швы зачищаются.

Защита от коррозии

Готовое изделие шлифуют наждачной бумагой, обрабатывают грунтовкой против ржавчины. Альтернатива – фосфатирующий раствор.

После грунтования бур можно красить.

Уход

Периодически рекомендуется его разбирать, чистить от накопившейся пыли и грязи, смазывать водоотталкивающим раствором. Это позволит избежать заклинивания деталей, ремонта или замены отдельных частей и продлит срок службы изделия.

Изготовление бура — дело несложное, но требующее навыков. В умелых руках самодельный бур станет отличным помощником в работах на дачном участке, при строительстве небольших сооружений.

Как сделать садовый бур из пильного диска

В дачном хозяйстве очень ценится хороший инструмент. И поскольку работы идут в основном на земле, речь сегодня пойдет о простом приспособлении, облегчающем именно земляные работы. С помощью него можно будет сделать лунки под картошку, посадку деревьев или поставить столбы для нового забора.

Понадобится

Примечательная эта самоделка тем, что используется для ее изготовления. А именно, ненужный диск для распила древесины, диаметром 18-25 см. Такие применяют для циркулярок, небольших универсальных станков и болгарок (УШМ). Присутствие победитовых напаек на нем не обязательно.

Шток или точнее вал для садового бура рассчитан на закрепление в стандартном патроне дрели или шуруповерта, поэтому толщина его не должна превышать 13 мм. Подойдет калиброванный пруток или резьбовая стяжка. Также понадобятся несколько обрезков металлических труб, входящих одна в другую. Скреплять все детали будем электросваркой. Итак, приступим!

Пошаговая инструкция по изготовлению садового бура

Размечаем диск на две одинаковые части. По этой линии болгаркой (УШМ) делаем сквозную прорезь от центра до края.

Металл у диска упругий, и даже если его зажать в тиски и попытаться выгнуть рычагом, это вряд ли получится.

Придется нагреть зону прорези газовой горелкой, поскольку нагретый металл легче поддается деформации.

Изгибаем диск слегка от руки, придавая ему форму бура.

Диски для распила древесины имеют посадочное отверстие, располагаемое по центру. Обычно оно составляет 16-32 мм. Диаметр нашего штока меньше, поэтому нужно решить проблему с закреплением бура на нем. Из обрезков металлических труб подбираем такие, чтобы они влезали одна в другую, и делаем из них короткие гильзы длиной 4-5 см.

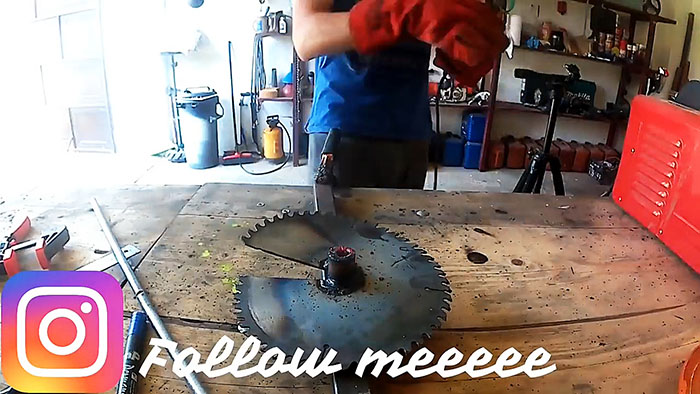

Выставляем гильзы по центру диска, и ставим его на подпору так, чтобы он был строго в горизонтальной проекции. Обвариваем их соединение электросваркой.

Затем можно вставить шток внутрь гильзы, и также обварить его, слегка выдвинув конец от диска на 5-6 см.

Остудив место сварки в ведре с водой, зажимаем приспособление в тиски и заостряем его конец болгаркой. Он будет при бурении направляющим.

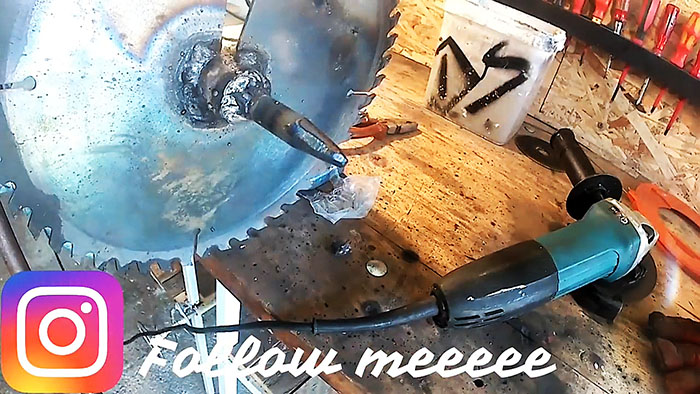

Для более продуктивной работы инструмента производим заточку бура. Дорабатываем ее напильником.

Вот и всё, наш садовый бур готов!

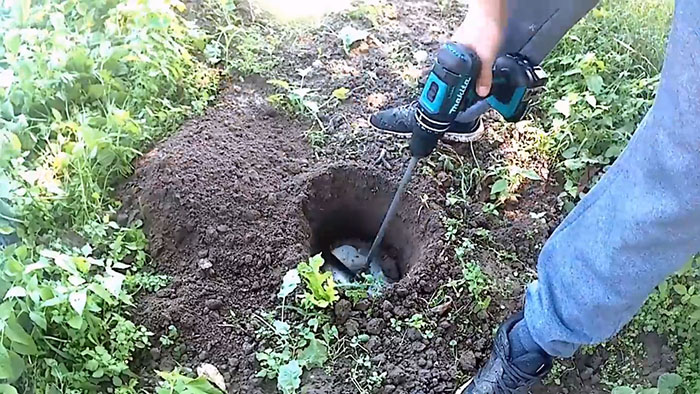

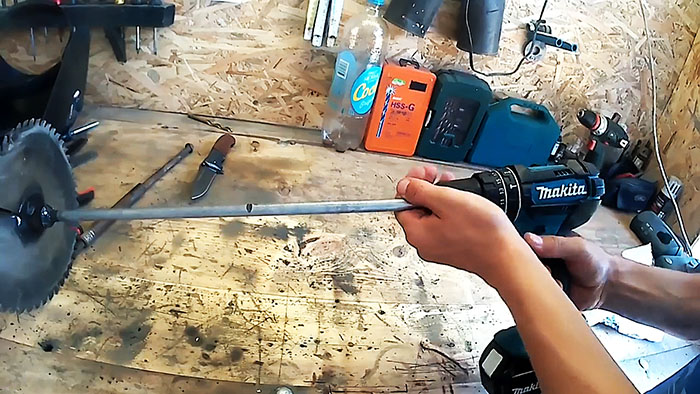

Вставляем шток в патрон, выбираем самую медленную передачу на редукторе шуруповерта.

И идем в свой сад для бурение ям.

Теперь без лишних проблем можно пересаживать любые саженцы и т.п.

Практические советы

Если вы решите работать таким приспособлением вручную, к нему необходимо будет приварить на конец штока поперечную рукоять, длиной около 30-40 см, для хорошего рычага.
Для бура необязательно использовать диск для распиловки дерева. У кого нет такого ненужного в хозяйстве, можно выпилить окружность из обычного металла. Ее в таком случае не понадобится даже греть горелкой.
Ну, и в заключение, если такой инструмент покрасить для защиты от коррозии и ржавчины, он прослужит вам не один десяток лет, ведь ломаться в нем практически нечему.

Смотрите видео

классификация, разновидности и инструкция по сборке

Механический или ручной бур — это универсальный прибор, который помогает без лишних усилий сделать яму в почве нужного диаметра. Его полезно использовать, если делать выемки под столбы или стойки для забора, стола и различных креплений. Где взять такое приспособление? Покупка — лишь трата денежных средств, ведь бур легко собрать своими руками используя обычные материалы и инструменты. Главное — это соблюдать все правила и рекомендации при его сборке.

Особенности применения

Основная задача использования бура — помощь в работе с проделыванием лунок нужного диаметра. Это намного проще, чем копать бесформенную яму лопатой, при этом тратить колоссальное количество времени и сил для её засыпания в конце процесса.

Бур пригодится в таких случаях, как:

монтирование столбов под фундамент при строительстве дома;
лунки для посадки деревьев и кустов в больших количествах;
помощь для взрыхления почвы на больших глубинах около растущих насаждений;
рытьё прямых или наклонных тоннелей;
скважина или яма под компост.

Это лишь самые распространённые виды работ, для которых применяется бур. Особенность этого инструмента заключается в его конструкции, которая включает в себя стержень, множество лезвий или спиралевидную систему, позволяющую рыхлить и задерживать на них землю. После того, как это приспособление полностью вводится в землю путём вращений, его достают без обратного вращения, чтобы на спирали осталась земля. В итоге получается яма ровного диаметра и необходимой длины.

В отличие от промышленного типа своими руками можно сделать бур с разборной конструкцией. То есть под бурение лунок можно будет легко подобрать необходимый диаметр и длину путём обычной замены нескольких деталей.

Промышленный вид бура отличается высокой прочностью деталей, возможностью выбора механических видов, которые не требуют ручного воздействия, но стоимость техники иногда просто пугает и особенно это касается случаев, когда бур необходим только для единичных работ.

Виды бурильных установок

Все буры разделяют на несколько групп в зависимости от конструкции и типа работы. В частном секторе чаще всего встречается ручное и компактное оборудование. В основном все ручные модели с небольшим диаметром и длиной, используются в качестве помощников при проделке ям под деревья или столбы.

Механические модели используют в специализированном секторе промышленности, где работа по созданию лунок поставлена на поток и работа вручную занимает много времени и сил. Такие буры оснащены двигателями, которые работают на бензине или электричестве, что значительно увеличивает расходы. Кроме того, для изменения диаметра и длины чаще всего приходится дополнительно покупать, переходники и различные насадки.

Классификация по двигателю

Все аппараты делятся по типу двигателя:

электрический;
бензиновый.

Вариант с двигателем, который работает на бензине, самый распространённый и качественный. Использование такого топлива позволяет выходить на большие мощности и проделывать ямы в твёрдых грунтах с большой примесью камней, гальки или просто утрамбованной и сухой земле. Бур на бензиновом двигателе бывает:

ручной — компактный, но маломощный аппарат;
колёсный вариант отличается высокой мощностью, но громоздким видом.

Выбирать, какой больше вариант подходит, нужно в зависимости от целей. Для сооружения забора или посадки деревьев в личных целях, несомненно, подойдёт именно ручной вариант. Если хочется расширить собственный бизнес в сфере строительства или садоводства, то лучше приобрести вариант колёсного типа, ведь так работа будет выполнена быстрее с минимальными физическими затратами.

Работа бура с бензиновым двигателем делится на три этапа:

Первым делом запускается двигатель и на холостых оборотах прогревается в течение трёх минут.
Затем нажимают соответствующую кнопку, запускающую шнек, который с помощью гидравлического или механического давления вталкивается в грунт.
После прохождения необходимого интервала нажимается кнопка остановки работы шнека.
Гидравлическая или механическая система поднимает грунт на поверхности спирали, без вращения.

При бурении таких маленьких скважин часто люди сталкиваются с проблемами из-за твёрдой почвы или наличия крупных камней, мусора, металлических обломков. Это значительно повышает нагрузку на инструмент, деформируя его, и не гарантирует, что камень или мусор будет в итоге разрушен под действием шнека. В таких случаях срабатывает система безопасности, отключающая аппаратуру при длительных или высоких нагрузках, которые могут сильно деформировать шнек, систему гидравлики или двигатель.

Электрический бур системы безопасности не имеет. Его мощности не хватит для деформации инструмента. Попав на камень или металлический предмет, шнек будет крутиться на его поверхности без видимых проблем для себя, но и работе в этом участке придёт конец. Аппарат с двигателем, который работает от электросети, используется только в качестве помощника для бурения скважин на 1−1,5 метра в рыхлом грунте с минимальным количеством камней и мусора. Такая модель больше подходит для использования в частном доме.

В любом случае буры, которые работают с помощью двигателя, имеют такие преимущества, как:

возможность работы со льдом, твёрдой и сухой землёй;
высокая скорость работы;
не требуется физическая сила;
возможность смены насадок.

К недостаткам механических двигателей относят:

большие габариты и вес;
наличие источника питания или топлива;
денежные расходы.

Разнообразные насадки и лезвия

Как уже упоминалось выше, насадки для промышленных моделей придётся докупать дополнительно, а стоят они дорого. Правда, разнообразие различных переходов, лезвий и насадок просто огромно. Это позволяет сделать яму любой глубину, диаметра и не зацикливать внимание на твёрдости грунта или вкраплениях внутри его.

Шнек и диски — это самые распространённые насадки, которые помогают без труда сделать яму.

Шнек отличается высокой производительностью. Спиралевидные формы быстро вкапываются даже в твёрдую и сухую породу, автоматически доставляя её на поверхность, очищая ствол скважины. Он отлично подходит для подготовки места под столбы, сваи или озеленение участка. К минусам этой насадки относится маленький диаметр, который не позволяет бурить большие ямы под фундамент. Эту модель сложно изготовить своими руками.

Дисковый бур представляет собой стержень, на котором установлены металлические половинки заточенного диска. Толщина дисков около 2 мм и они располагаются параллельно под углом 25 градусов. Угол обязательно должен сохраняться, чтобы диски легко втыкались в землю и выносили её на поверхность. За счёт такого принципа работы дисковый бур может проделывать ямы любого диаметра и глубины.

Промышленные и садовые буры

Ручной бур отличается от механических моделей только отсутствием двигателя, который задаёт движение. Такой тип работает от физической силы человека, который вращает ручку и приводит инструмент в действие. Кстати говоря, инструмент ручной модели — это шнек или дисковый стержень. То есть ничего нового в конструкции нет, кроме того, что приходится прилагать свои силы.

К более сложным способам бурения относят:

Ударно-канатный способ применяется больше для бурения глубоких скважин в сфере строительства. Это своеобразная труба, установленная на треноге, которая сбрасывается в скважину и под своим весом входит в слой почвы. Благодаря высокой скорости и массе, получается достать небольшое количество почвы. Для такой работы требуется опыт и терпение.
Зубильное долото несколько напоминает ударно-канатный метод, только здесь инструмент после падения немного проворачивается для закрепления почвы в трубе.
Коронковый метод бурения представляет собой трубу с установленной коронкой. В зависимости от прочности, металла и разрушающего материала на зубьях коронки зависит, насколько быстро, получается, проходить прочные породы. На практике с помощью алмазных коронок возможно разрушение даже гранитной толщи.
Ложковый метод бурения больше подходит для глинистых или переувлажненных пород. Ложка представляет собой трубу с загнутыми краями на окончании. В середине окончания трубы загнутые края переходят в спираль. Она опускается на забой скважины и проворачивается, загребая почву и закрепляя её в стенках трубы. Таким нехитрым способом бурят мелкие, узкие, но очень ровные и глубокие скважины.

Все эти методики используют при изготовлении ручного бура. Своими руками такой инструмент получится сделать у слесаря, сварщика или даже у человека с небольшим опытом работы.

Сборка в домашних условиях

Перед тем как приступить к сборке бурояма ручного, следует выбрать тип конструкции. От этого уже отталкиваются, собирая необходимый материал и оборудование. Самый популярный бур самодельный — это аппарат с формой в виде буквы «т». Изготавливают его путём соединения вертикальной штанги с коротким куском горизонтальной штанги. Дальше следует выбрать тип буровой конструкции.

Дисковый тип представляет собой простую конструкцию, которая не требует специального оборудования. Такой вариант отличается хорошей пробивной способностью даже сухой почвы. Кроме того, в отличие от шнека, здесь легко заменять диски и тем самым увеличивать или уменьшать диаметр бурения.

Для сборки дискового стержня потребуются такие материалы и инструменты, как:

арматура длиной около 40 см и 1,5 для изготовления рукоятки и стержня;
изношенные диски от циркулярной пилы толщиной около 2−3 мм;
сверло диаметром 15 мм;
болгарка и отрезные круги;
молоток;
сварочный аппарат;
наждачная бумага.

Весь цикл изготовления бурояма своими руками делят на несколько этапов:

Циркулярный диск разрезают на два одинаковых полукруга. Диаметр ямы будет зависеть от циркулярного диска, поэтому размер подбирается по личным предпочтениям. Рекомендуется сточить диски для безопасности во время работы.
Арматура длиной 1,5 м устанавливается вертикально, а к ней приваривают рукоять в горизонтальном положении. Получается форма в виде буквы «т».
На окончание арматуры приваривают вначале сверло, которое будет фиксировать бур во время начала работы, а дальше вверх через каждые 5 сантиметров устанавливаются диски. По отношению друг к другу наклон их должен составлять 25 градусов.
Абразивным кругом болгарки затачиваются края циркулярного диска для лучшего рыхления почвы.
Аналогичным способом устанавливают и остальные круги по мере необходимости и в зависимости от глубины ямы.

Изготовление шнекового бура

Сделать шнековый ручной ямобур своими руками сложно, но если следовать поэтапной инструкции и приложить максимум терпения то всё получиться. Выделяют несколько этапов сборки:

В циркулярных дисках вырезается отверстие равное диаметру штока.
Диски не разрезают, а разгибают таким образом, чтобы получилась своеобразная спираль.
Необходимое количество спиралек устанавливают друг за другом на стержень и таким образом, получается шнековое приспособление.
В качестве долота используют сверло для установки на буроям ручной.

В отличие от дисковой модели, при изготовлении шнека придётся некоторое время помучиться, но в итоге всё получится.

Буроям своими руками сделать легко и просто. Такое приспособление отлично поможет в домашнем хозяйстве, сэкономит денежные средства, время и силы. Собирая этот аппарат самостоятельно, легко сделать необходимый диаметр и длину без покупки дополнительных переходников. Главное во время сборки — это соблюдать технику безопасности и следовать необходимым рекомендациям, чтобы сделать качественное и долговечное оборудование.

особенности, принцип работы, чертежи и изготовление бурилки своими руками

При возведении домов и других работах по обустройству участков нередко приходится делать круглые отверстия в земле под столбы, опоры, арки и прочие детали, составляющие экстерьер. Обычная лопата не поможет выкопать глубокую яму, поэтому хозяева берут бур в аренду, привлекая специалиста, умеющего управляться с инструментом. Для сверления скважин можно задействовать и самодельный бур для столбов.

Конструктивные особенности приспособления

Ручной бур для столбов предназначен для того, чтобы формировать скважины в земле на уровне расположения столбчатого фундамента. Именно поэтому в конструкции предусмотрена значительная режущая часть, которая отличается в разных типах устройств. Очень важный нюанс заключается в том, что в процессе вращения должна выполняться выемка грунтовых масс с дальнейшей аккумуляцией в приемнике.

Первый этап — правильный подбор конструкции агрегата. Есть некоторые особенности сборки, от которых зависит дальнейшая функциональность такого инструмента, как ручной бур для земли:

Разрыхлитель. Может напоминать две наклонные плоскости или быть в виде шнека — это спиралевидный нож, расположенный в зоне штанги.
Грунтоприемник. Он призван собирать почву и удалять ее после заполнения. Его присутствие необходимо, если нужно сформировать ямы, глубина которых превышает 35 см.
Плуг для формирования расширенной области в нижней части почвы. Этот параметр позволит усилить будущий фундамент. Плуг обязателен при возведении габаритных зданий со значительной массой.

Прежде чем изготовить бур для столбов своими руками, необходимо обязательно подготовить чертежи. Они напрямую зависят от того, какие требования выдвигаются к конструкции.

Виды инструмента

Один из важных параметров — форма режущей плоскости и ее расположение на штанге. Если намечаются незначительные объемы работ и диаметр скважин не будет превышать 20 см, то можно остановить внимание на шнековой модели.

Подобная конструкция отличается относительной простотой изготовления, существует значительный выбор материалов для режущей части. Но стоит учесть некоторые следующие особенности:

чтобы удалить остатки почвы, бурилка для столбов должна постоянно извлекаться из скважин;
нижняя расширенная часть фундамента отсутствует;
если шнековые полости полностью заполнятся грунтом, для удаления понадобятся значительные усилия.

Альтернатива — устройство, имеющее комплект сменных ножей. Их устанавливают на специальных монтажных площадках, располагая под углом друг к другу. Своеобразная форма позволяет получать неодинаковые скважины, пользуясь одним и тем же устройством. Дополнительно следует отметить минимальную трудоемкость при изготовлении и возможность установить новые части на замену тем, что сломались. Недостаток такой же, как и у шнековых изделий — низкая производительность.

Все эти минусы отсутствуют у ручного бура для земли с цилиндрической режущей кромкой. Нижняя часть составлена из двух плоскостей, расположенных под углом. Грунт набирается в приемник достаточной вместительности.

Главная особенность — наличие навесного плуга, с помощью которого расширяется диаметр скважины непосредственно около основания. Его можно установить на всех моделях, но только с последней можно добиться максимальной эффективности.

Как самостоятельно изготовить ручной бур для земляных работ? + видео

Для рытья ям и маленьких траншей можно, конечно, воспользоваться лопатой. Однако намного проще проводить все работы, если у вас есть садовый ручной бур для земляных работ. Скорость, удобство, возможность охватить большой объем – вот какими преимуществами обладает данный инструмент.

Какие виды буров существуют?

В современных магазинах вы можете купить различные буры – есть ручные модели, электрические, а также буры, работающие от топлива. Чтобы выбрать наиболее подходящий инструмент, необходимо узнать о характеристиках, преимуществах и недостатках модели. Только после изучения всех особенностей можно отправляться в магазин.

Виды буров:

Бур электрический для земляных работ – представляет электродвигатель, который снабжен рукоятками с зажимным механизмом для шнека. Этот элемент может быть разного диаметра, благодаря чему можно создавать ямки разных размеров.
Существует и ручной вид инструмента, который приобрел наибольшую популярность за счет простоты эксплуатации и небольшой стоимости. К другим его плюсам можно отнести автономность от источника электропитания. Радует и то, что вы можете своими руками сделать подобный инструмент, который в будущем будете применять при выполнении работ на дачном участке.

Оба этих вида отличаются тем, что с ними легко работать, они позволяют проводить работы не только на открытой площадке, но и в закрытых помещениях. Их основное отличие – в стоимости. Так, электрооборудование стоит дороже и, чаще всего, используется на строительных площадках.

Основные сферы применения буров в хозяйстве

Как вы уже поняли, их часто применяют для проведения различных работ на дачном участке. Посадка деревьев и кустарников, бурение скважин и колодцев, рытье ям для установки столбов и опор – все это намного проще сделать благодаря этому инструменту, а не лопате. Кроме того, его можно использовать при изыскательных работах во время отбора проб земли, при горизонтальном бурении при проводке канализации и коммуникаций.

В зависимости от того, какие виды работ предстоит провести, применяют различные шнеки для ручки. Использовать данный инструмент для проведения земельных работ очень легко, поскольку бур разрабатывается специально для работ с любым грунтом. Однако здесь есть некоторые правила, которые вы должны учитывать, что позволит сделать процесс рытья еще легче. Так, например, если вам необходимо пробурить яму в глинистом грунте, добавьте немного воды – это позволит оградить шнеки от налипания грязи, что может привести к замедлению работы и даже поломкам.

Самое удобное в таком инструменте – большой объем работы сможет проделать один человек. Отверстия получатся аккуратными и ровными. Если вам необходимо установить опоры, благодаря применению бура вы затратите меньше бетонного раствора на заливку и сэкономите время.

Производительность инструментов – скорость и качество выполняемой работы

Производительность бура может быть различной, однако у самых лучших моделей проходка одного метра занимает около десяти минут. Проделывание ям с диаметром до 30 см и глубиной отверстия до трех метров обычно занимает не более двух часов. Поскольку садовый бур относится к инструментам «начального», а не профессионального уровня, с его помощью тяжело проводить сложные и трудоемкие работы. Однако вы сможете найти модели, позволяющие бурить отверстия, достигающие 15 метров в глубину грунта. Необходимо при приобретении оборудования обратить внимание на качество режущей части.

Лучше выбирать те модели, которые оснащены острым и самозатачивающимся элементом, с помощью которого вы сможете отрубать корни травы и деревьев, раскалывать кирпичи и мелкие камни, которые могут оказаться в грунте. Правда, старайтесь заранее проверить, работа с какой землей вам предстоит, поскольку мелкие камни и иные твердые материалы могут поломать лезвия. Если вы решили самостоятельно изготовить бур, обязательно выбирайте качественный металл – благодаря этому установка будет служить вам как минимум десять лет.

Ручной бур для земляных работ – характеристики, особенности и применение

Механический бур – инструмент незаменимый, но при этом не каждый знает, что он собой представляет. Так, его основной является стальной столб, внизу которого расположена винтообразная лопасть и наконечник, сверху – рукоять. Его используют при рытье неглубоких ям для посадки растений, при установке опорных столбов и во время проведения иных хозяйственных работ. Один бур по скорости и качеству с лихвой заменяет несколько человек с лопатами.

Данное устройство пригодится там, где возникает необходимость быстро вырыть яму, а специальной техники на участке нет. Они просты в использовании – вам нужно просто взять инструмент в руки, приставить к месту бурения и произвести вращательные движения ручками. На любом участке у вас должен быть земляной бур, своими руками изготовить который просто и легко. Бур чем-то напоминает обычный штопор, только большого размера. При этом механизм работы практически один и тот же. Такой инструмент считается самым легким и компактным среди оборудования подобного типа.

Простота конструкции и небольшие размеры позволят быстро обучиться работе с буром при минимальных затратах.

Садовые буры подразделяются на:

Шнековые разборные, составленные из отдельных частей для удобства перевозки и хранения;
Шнековые неразборные;
Кольцевые (неразборные).

Садовый бур ручной своими руками – простота и надежность

Несомненно, можно и купить механический и электрический бур для земляных работ ручной, однако почему бы не провести все работы самостоятельно, ведь вы теперь сами сможете создать бур! В этом деле главное – это терпение, подбор нужных комплектующих и знание всех этапов по изготовлению. Сначала нужно подобрать нужные инструменты:

Электродрель с набором разных по диаметру сверл, способных работать с металлом;
Сварочный аппарат;
Абразивный круг, благодаря которому вы сможете выточить некоторые нужные элементы.

Перед тем, как приступать к работам, уделите внимание выбору материалов. Выбирая запчасти, помните, что агрегат состоит из самого бура (шнека, которым делают отверстия), шеста из металла и специальной прокручивающей ручки. Для изготовления инструмента нам потребуются такие материалы, как

Металлический лист;
Арматура (длиной около двух метров).

Собираем самодельный земляной бур:

Как сделать ручной садовый бур — пошаговая схема

Шаг 1: Сборка и закрепление лезвия

Изготовление лезвий, для чего мы можем воспользоваться прочным и надежным листовым металлом. Вначале вырезаем шнеки-заготовки. Заранее определите, с какими отверстиями вы будете работать, поскольку диаметр шнеков должен быть примерно на 5-10 мм больше. Для их закрепления к стойкам просверлите в центре отверстие небольшого диаметра – на 1-2 мм больше, чем диаметр отверстия стойки.

Шаг 2: Подготовка стойки-основания

Закрепите прут, выполняющий роль стойки, в тисках и просверлите поперек него два отверстия. С них нарезаем резьбу – для последующего закручивания гаек. Далее крепко фиксируем болтами лезвия.

Шаг 3: Придаем правильную форму лезвию

Приступаем к работам с болгаркой, с помощью которой нужно сделать радиальный надрез заготовок. Именно благодаря этому можно «растянуть» лезвия в винтовое состояние. После этого под углом в 50 градусов обрабатываем и затачиваем нижнюю часть выреза.

Шаг 4: Создаем острый «наконечник»

Делаем небольшой отступ от конца втулки на 1 см. Благодаря наждачному кругу, создаем лыски с глубиной не менее 0,3 см. Конец затачиваем настолько остро, чтобы он походил на пику. Некоторые предпочитают приварить к буру остро наточенное сверло. Это позволит проводить работы с твердыми породами грунта. Не забудьте сделать винтовые канавки у нижнего конца стоек.

Шаг 5: Собираем рукоять

Последний этап – закрепление ручки. Если вы хотите в случае необходимости изменять размеры глубины бурения, ручку не стоит приваривать, лучше прикрутите ее болтами.

Чтобы бур садовый ручной для земляных работ прослужил вам как можно дольше, обязательно покройте инструмент специальными составами, защищающими от коррозии, а после – краской для закрепления. Теперь вы знаете, как сделать бур для столбов, высадки растений и под другие цели на своем участке. Главное – соблюдать все правила и советы, а также верно использовать инструмент.
