Как сделать телегу для мотоблока своими руками?

Трудно представить заядлого садовника без мотоблока в хозяйстве. Это незаменимая вещь, которая, прежде всего, необходима при вспахивании земли на садовом участке. Но функции мини-трактора можно расширить, присоединив к нему тачку/прицеп. Конечно, тележку для мотоблока легко купить в профильном магазине, но настоящий мужчина легко сможет смастерить прицеп на мотоблок самостоятельно.

Вариации тележек

Вариации тележек данному виду техники напрямую зависят от способности транспортировать определенный груз.

1. Простая одноосная тележка. Максимальный вес подъема до 70 кг. Ее конструкция будет простой и недорогой.
2. Телега для мотоблока грузоподъемностью до 110-120 кг. Наиболее универсальный вариант для использования в хозяйстве.
3. Прицеп для перевозки тяжестей с весом более 120 кг. Конструкция усложняется, увеличиваются затраты на материал для рамы и облицовки. Данный вариант более дорогостоящий, но и возможности тележки значительно возрастают.

Самостоятельный монтаж мотоблочного прицепа ‒ проще не бывает

Как сделать прицеп к мотоблоку своими руками? Главное, что вам необходимо для экономии затрачиваемых сил и избегания нежелательных ошибок ‒ это правильные чертежи прицепа для мотоблока и схемы.

Подобрав точные чертежи своими руками и размеры планируемого прицепа, нужно просчитать все нюансы при изготовлении.

1. Продумать, для перевозки чего изготавливается телега: будет ли это некрупногабаритный, легкий груз или, скорее всего, тяжелый. Исходя из этого, выбирать материал по прочности для каркаса и обшивки прицепа.
2. Если прицеп будет самосвальным, двухосным, с большой грузоподъемностью, то есть необходимость оснащения его гидравлическим приводом. Это нужно для легкого опрокидывания.
3. Для модели с одной осью (одноосный) вполне хватит устройства ручного типа.
4. Для безопасности телегу, у которой грузоподъемность будет больше 350 кг, необходимо оборудовать механическим самодельным тормозом.
   Когда мотоблок с тележкой будет достаточно загружен, то при спуске с горки его остановить будет невозможно. Но так как сделать тормоза на прицеп к мотоблоку самостоятельно достаточно сложно, поэтому лучшим вариантом будет помощь квалифицированного человека.

Первый этап ‒ подготовка необходимых деталей и инструментов

В общем это обычное сочетание кузова, рамы, колес и сцепки. Для монтажа самодельного прицепа к мотоблоку вам нужно приобрести (а возможно, они уже есть в хозяйстве) такие детали:

• трубы диаметром 60х30 мм и 25х25 мм, обычно они должны быть железными для надежности будущего изделия;
• два колеса, возможно, у вас завалялись старые ненужные от «Москвича», а также рессоры;
• листы дюралюминиевые, их толщина должна быть около 2 мм;
• листы стали, их толщина должна быть около 0,8 мм;
• швеллер №5;
• крепежные элементы.

Конечно, вам не обойтись при монтировании тележки для мотоблока без необходимых инструментов: болгарки для резки деталей, электрического лобзика, шуруповерта и сварки.

Рама для мотоблочной телеги

Чтобы сделать прицеп для мотоблока своими руками надежным и долговечным, необходима очень прочная рама. При производстве решетки для каркаса подойдет труба 60х30 мм, в сечении должен быть квадрат (прямоугольник) и уголок для соединения 25х25 мм. Дабы сделать решетку-каркас, все детали нужно соединить 5-ю дополнительными поперечинами.

По углам решетки-каркаса к продольным трубам с помощью сварочного аппарата крепят 4 вертикальные стойки. Если тачка для мотоблока будет с откидным бортом, то рамы нужно производить отдельно и только потом устанавливать.

Варианты обшивки каркаса

Для обшивки конструкции мастера выбирают недорогой материал или тот, что есть в наличии. Цена изделия становится намного меньше.

1. Деревянные доски, которые часто остаются после строительства. Основные плюсы ‒ малозатратные, минусы ‒ влагостойкие, как следствие низкая продолжительность «жизни» тачки для мотоблока. Помимо этого, для их обработки нужны дополнительные средства.
2. Пластик. Плюсы ‒ стойкий к влаге в отличие от дерева, минусы ‒ не крепкий, при повреждении он сломается.
3. Листы металла. Плюсы ‒ прочный материал, поэтому долговечен, минусы ‒ один из самых дорогих вариантов.

Но если телега к мотоблоку будет использоваться постоянно, то выгоднее сделать ее металлической и не тратить лишние средства на ремонт. Закрепить листы к раме можно сварочным аппаратом.

Изготавливаем ходовую часть

Для перевозки груза прицепу нужны колесные узлы, которые можно снять с ненужного транспортного средства. Для крепления колесных узлов необходимо приварить дополнительную трубу. Ступица для прицепа прикрепляется методом напрессовки. На ось надевают заднюю часть, которую перед этим вытачивают. Перекос должен отсутствовать, поэтому его нужно постоянно контролировать. Смонтированные колеса необходимо закрепить гайками и в заключение надеть колпаки.

Сцепка для прицепа мотоблока

Сцепка для прицепа мотоблока ‒ достаточно важный элемент всей конструкции. Самый лучший из вариантов ‒ это узел, когда труба соединяется с другой трубой. В изогнутую трубу с одной стороны нужно приварить еще одну небольшую часть трубы. Это необходимо делать в положении вертикально. Такая же операция проделывается и на другом краю главной трубы. В завершение для соединения с прицепом монтируется шкворень. При повороте или на неровной дороге данная конструкция обеспечит прочное сцепление.

Как избежать ошибок при изготовлении тележки к мотоблоку?

Если мотоблочный прицеп изготавливается впервые, то ошибки встречаются даже у лучшего мастера. Основные из них:

• неправильно выбранное сиденье. Оно должно быть удобным, ведь работать по хозяйству приходится часто. Лучшие сиденья в виде лавы;
• ради экономии не устанавливают тормоза. Ни в коем случае не экономьте на собственной безопасности. Пусть лучше самодельные ручные тормоза, чем ничего;
• некачественная и дешевая обшивка. И снова ради бюджетного варианта, но помните ‒ скупой платит дважды.

Как сделать прицеп к культиватору и мотоблоку

Многих кто занимается сельским хозяйством или же часто занимается садоводством на даче, выручает современная моторизированная техника, такая как мотоблоки и культиваторы! Они намного упрощают жизнь, облегчая и ускоряя все земельные работы, а большой ассортимент навесного оборудования позволяет выполнять разные задачи помимо самого земледелия.

Вы наверняка наблюдали, как жители загородных населённых пунктов устанавливают прицеп к этим машинам и используют их как эффективный тяговой агрегат, не смотря на то что скорость передвижения не велика, мощность двигателя позволяет буксировать довольно увесистый груз, который медленно, но уверенно можно доставить из дому на огород и назад. Это очень практично и удобно, можно перевозить как дополнительные инструменты для вспашки, так и посевной материал, да и при других потребностях можно доставить строительный материал и прочее на небольшие дистанции.

Преимущества создания прицепа своими руками

Хотя всегда можно в магазине купить прицеп уже готовый, но тем не менее среди людей есть те, кто желает самостоятельно изготовить этот транспортировочный узел, потому что это:

Экономия денег — цена на материалы купленные в обычном строительном магазине не высока, к тому же некоторым вообще удаётся бесплатно достать всё необходимое использовав части от старого автомобиля или собрав его из металлолома;

Уникальная конструкция — можно спроектировать абсолютно любую модель, подобрать размеры, выбрать вариант с откидными или фиксированными бортами, установить скамейку и прочее.

На первом этапе вам нужно нарисовать чертёж вашего будущего прицепа, если хватает знаний его можно придумать самому или же просто воспользоваться готовыми схемами, которые лежат свободно в интернете, ну или как альтернатива и есть возможность, сходить в магазин и скопировать фабричное изделие перенеся данные на бумагу.

Процесс изготовления прицепа

Рама — может иметь абсолютно разные конструкции и для неё вам понадобится металлический профиль, лучше всего взять прямоугольный для примера размеров 50х75 мм и 25х50 мм, такая форма более устойчива на изгиб, чем круглая труба или обычный уголок. Сами же борта можно обвязать уголком 30х30 мм. Нарезку можно проводить отрезной машины или если её нет, обычной «болгаркой» (углошлифовальной машиной). Также понадобится сварочный аппарат, электроды и желательно помощник, без которого самому не очень удобно всё делать.

Несущую раму делаем из более толстой трубы 50х75 мм, а её перемычки — 25х50 мм, такой толщины с запасом хватает, учитывая перегрузки при передвижении по неровностям.



После того как сварили плоскую раму, к ней нужно приварить «дышло», то есть ту часть, за которую будет буксировать мотоблок эту конструкцию. Длина зависит от модели вашего мото-блока, а на его конце должна быть подвижная сцепка, которая при неровностях даёт возможность отклонятся влево и вправо, в продаже есть недорогие готовые решения.

Нарезаем куски для стоек под борта прицепа, размер у трубы можно взять 25х25, высота индивидуально от пожелания.

Сверху на них привариваем поперечины, которые можно сделать из уголка. Но не забываем что в прицепе для удобство должен быть минимум один откидывающийся борт, а по возможности можно сделать откидными все 3 стороны, иначе потом будет куча головной боли с закидыванием или разгрузкой тяжёлых грузов. Некоторые идут ещё дальше и делают конструкцию-самосвал, для быстрой отгрузки сыпучих материалов и овощей.



Делаем в нижней основе петли, из уголка нарезаем куски, под болт сверлим отверстие, а все углы можно обточить точильным станком или же той же болгаркой обрезать.

Прикручиваем сам борт на болты, для его фиксации можно использовать готовые заводские замки.

Ось и тормозная система

Проще всего взять уже готовую заднюю ось от легкового переднеприводного автомобиля такого например, как Москвич 2901 (пикап) или от старенького Fiat Ducato, они имеют систему рессор, которые отлично себя зарекомендовали для грузовых целей, к тому же жёсткая фиксация оси при больших нагрузках просто угробит за короткое время ступицы от нагрузок, в то время как амортизация позволяет перевозить более тяжёлые грузы без последствий. Эта же балка имеет ступицы, (на которые останется только поставить автомобильные колёса) и заводские барабанные тормоза, без которых при перемещении по склону прицеп превратился бы в неуправляемый снаряд, представляющий угрозу для других участников дорожного перемещения, вам же останется подсоединить тросик к педали и/или ручному тормозу.



Приступаем расчету где будем крепить эту конструкцию, не забываем о развесовке! По стандартам она должна быть в таком соотношении, где центр оси у прицепа всегда должен делить его на 60% длины спереди и 40% на заднюю часть, что бы центр массы всегда был смещён ближе к мотоблоку и на него была положительная нагрузка.



Крепятся рессоры через кронштейны, которые надо установить на основу кузова. Что б не мучиться, можно купить готовые, их цена не велика, а понадобится их всего 4 штуки, по 2 на каждую сторону.

Заключительные работы

Собственно сама основа готова, её только остаётся обшить, можно листами металла, дешёвым профнастилом или же деревом. Ну и не забываем про «водительское» место, практичнее всего сделать что-то наподобие скамейки или кресла сверху на ящике, что бы в багажник снизу можно было класть вещи и инструменты, а впереди площадка для ног.



В общем как видно дело это не сложное и при большом желании и свободном времени задача под силам большинству людей! Но если вам всё же нужен готовый прицеп для мотоблока и культиватора, то вы легко можете выбрать модели представленные в интернет-магазине Gardenshop выбрать необходимый, по доступной цене!

Тележка (прицеп) для мотоблока [виды, изготовление своими руками]

Тележка для мотоблока, даже оснащенного мотором в 5-7 л.с., например, Нева, не говоря уже о более мощных моделях, вещь не просто нужная, а незаменимая в домашнем хозяйстве. Такое прицепное устройство позволяет использовать мотоблок не только для сельскохозяйственных работ, но и как транспортное средство. По статистике, владельцы мотоблоков в первую очередь оснащают своих двухколесных друзей культиватором, окучником и тележкой, и только потом начинают потихоньку приобретать или изготавливать своими руками другое навесное и прицепное оборудование.

Основные характеристики прицепных тележек для Невы

В разное время непосредственно для мотоблоков Нева было разработано 4 модели прицепов:

• Одноосная самосвальная тележка с габаритами 110х90 см и высотой борта — 35 см. Грузоподъемность -250 кг, собственный вес -56 кг;
• Двухосная тележка-шасси с габаритами 110х90 см и высотой борта — 35 см. Грузоподъемность – 500 кг, собственный вес – 40 кг;
• Тележка ТПМ с габаритами 133х110 см и высотой борта – 30 см. Грузоподъемность – до 250 кг, собственный вес – 110 кг.;
• Тележка ТПМ-М с габаритами 140х82,5 см и высотой борта – 25 см. Грузоподъемность – всего до 150 кг, собственный вес – 85 кг.

Однако это вовсе не означает, что к мотоблоку Нева можно цеплять только эти 4 тележки. Подавляющее большинство современных прицепов снабжены универсальной сцепкой, позволяющей присоединять их к любому самоходному механизму, поэтому смело можно брать любой приглянувшейся вам. Но все же перед покупкой другой марки прицепа лучше сначала убедится, что сцепка на нем подойдет именно к вашей модели двухколесного помощника.

Основные правила выбора тележки для мотоблок Нева

Прицепы для мотоблоков, будь то Кентавр, АГРО, Нева МБ2 или Мотор Сич, не предназначены для передвижения по оживленным дорогам, не говоря уже о скоростных магистралях. Их основное предназначение – перевозка грузов с огородов и дачных участков, при этом передвигаться ими лучше вне дорожной сети, чтобы не создать на дорогах аварийную обстановку.

При выборе прицепа для мотоблока Нева, как и для любой другой марки, нужно правильно соотнести грузоподъемность прицепа и мощность своего механического работника. Если говорить о выборе тележки для мотоблока Нева, то, за исключением модельного ряда тяжелых моделей МБ-23, вся остальная линейка моделей оснащена двигателями от 5,5 до 7,5 л.с. Поэтому оптимальным решением для них будет выбор прицепного устройства грузоподъемностью от 250 до 500 кг. Прицепное устройство для мотоблока Нева МБ 23 можно брать грузоподъемностью до 1 т. – силенок потащить такой груз у этих мощных механизмов хватит.

Остальные правила при выборе прицепной телеги для любого мотоблока, в т.ч. и для Невы продиктованы не столько заботой о мотоблоке, сколько здравым смыслом и удобством в ее эксплуатации. При выборе нужно обращать внимание на:

1. Материал кузова. Лучше выбирать тележку, кузов которой сделан из оцинкованной стали – ему ни мороз, ни жара, ни дождь и грязь не страшны.
2. Наличие откидных бортов и самосвального опрокидывания кузова, чтобы нагружать и разгружать тележку было легче и удобнее.
3. Наличие и качество тормозов. Поскольку перевозить грузы мотоблоком зачастую приходится по неровной местности, то наличие надежных тормозов на крутом спуске убережет вас от крупных неприятностей.

Соблюдая эти нехитрые правила, вы сможете выбрать такой прицеп к мотоблоку Нева, который прослужит вам долгие годы. Но если по каким-то своим соображениям вы не хотите покупать заводской прицеп, то несложно сделать его своими руками. Главное – найти хорошие чертежи самодельного прицепного устройства и обзавестись нужными для этого инструментами и материалами. Но это уже другая тема для разговора.

Как сделать прицеп для мотоблока своими руками?

По конструкции кузовы разделяют на:

• Цельные. Особенность их конструкции заключается в плотном неподвижном соединении дна и стенок.
• Кузов с откидными бортами. Особенностью такого устройства есть возможность перевозки крупногабаритных грузов.

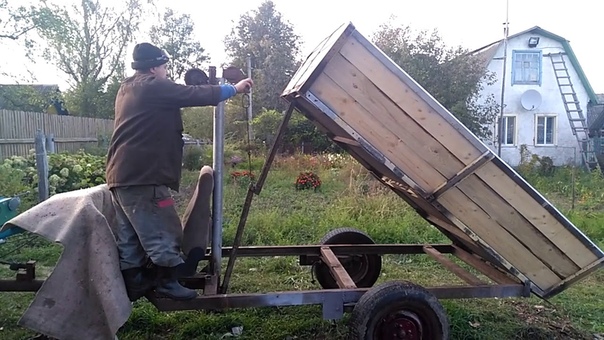

• Самосвальный кузов. Данный кузов отменно справится с разгрузочными работами.

Подготовка чертежа прицепа на мотоблок

Какого размера должен быть самодельный прицеп к мотоблоку:

• Если у вас легкий тип мотоблока, тогда ширина прицепа должна быть равна 1 м, а длина – 0,85 – 1,15 м. Грузоподъемность такого прицепа составляет около 300 кг.
• Если у вас мотоблок мощностью выше 5 л. с., тогда будут следующие габариты: ширина – 1 м, длина – 1,4 – 1,5 м.
• Для тяжелых агрегатов подойдет прицеп с шириной 1,2 м и длиной в 2 – 3 м. Они чаще бывают двуосными.

Далее необходимо создать своими руками чертежи и выбрать нужные именно вам размеры прицепа. Только его точная схема позволит Вам успешно создать конструкцию, которая будет служить долгие годы. Вот пример чертежа такого кузова.

Чертеж рамы для кузова

Как сделать прицеп к мотоблоку своими руками — этапы сборки

1. Для обычной рамы нам понадобится всего 2 трубки и колеса на подшипниках. На готовую раму мы сможем прицепить уже непосредственно сам кузов. Для того, чтобы смягчить тряску на выбоинах нужно просто установить рессору.
2. Собираем самодельный прицеп мотоблочный. Для начала к основной трубе прикрепляют дополнительную, которая будет исполнять роль оси. Потом с другой стороны монтируется сцепка для прицепа мотоблока. На концы осевой трубы привариваем ступицы. Далее закрепляем колеса и крепим упор для стоянки. Присоединяем кузов, крылья и сиденье.
3. Кузов лучше делать из дерева или металла.
4. Особое внимание стоит обратить ступице для прицепа, она должна быть прочной и надежной.

Как сделать тормоза на прицеп к мотоблоку?

Для того чтобы поставить самодельные тормоза на кузов и обеспечить себе безопасную езду на мотоблоке, стоит обзавестись несколькими деталями для его конструкции:

• Тормозные колодки от мотоцикла.
• Тормозной барабан мотоцикла.
• Спицы от мотоцыклетного колеса.
• Лучше устанавливать тормоз на обоих колесах. Это позволит эффективно выполнять торможение оборудованием.

Этапы работы:

1. Снимаем тяги и тросики с диска, и очищаем его.
2. На ступицы надеваем проточенные барабаны и закрепляем их сзади.
3. Свободное пространство, которое образовалось между ребрами барабанов нужно обмотать металлической проволокой.
4. Насаживаем уже разборный диск на ось и крепим его втулками.
5. Навариваем на ось кусок металла, чтобы исключить смещение диска.
6. Монтируем тросики на барабаны и протягиваем их к управлению.
7. В качестве системы управления может быть рычаг с передачей.

В принципе имея хорошую схему с точными расчетами легко можно самому сконструировать как одноосный, так и двухосный самосвальный кузов. Главное знать, как это делать и придерживаться всех инструкций. Сделав самостоятельно такое оборудование, вы обретете невероятного помощника для работы на участках.

Как выбрать прицеп или тележку для мотоблока?

Преимущества использования прицепов для мотоблока:

• Удобное передвижение на небольшие расстояния.
• Проходимость в разных дорожных условиях.
• Быстрая транспортировка грузов и инвентаря.
• Эксплуатация в любое время года.
• Повышение устойчивости машины на грунтовой дороге.

Особенности конструкции

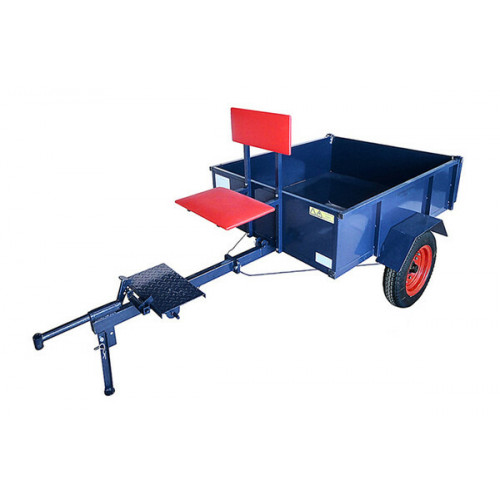

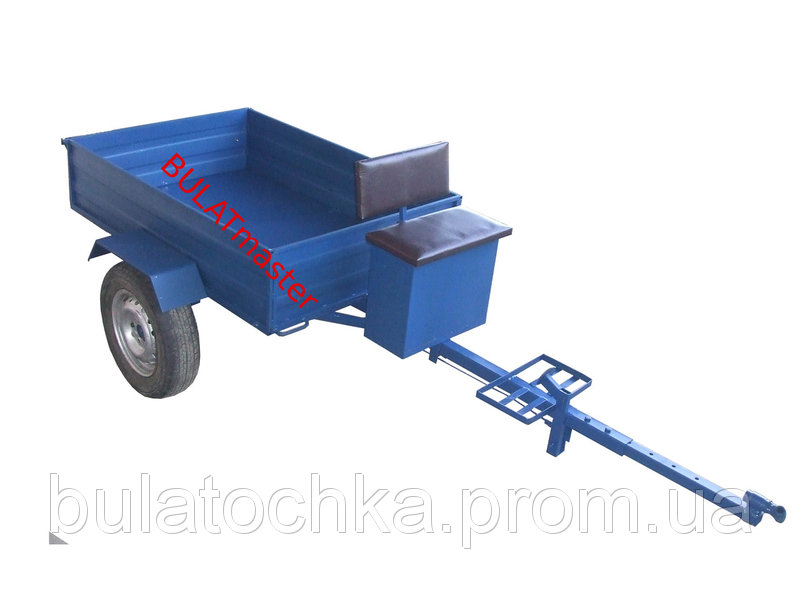

Телеги для мотоблоков представляют собой металлическую раму с закрепленными на ней узлами, кузов с сиденьем, под которым устанавливается ящик для инструментов, дышло, колеса и крылья, тормозная система в виде ленточного устройства или ручного стояночного тормоза.

Кузов чаще всего изготавливают из оцинкованной стали. Все материалы, используемые в конструкции, должны быть устойчивы к негативным погодным воздействиям.

Многие модели тележек имеют откидные борта. Это удобно для погрузки и выгрузки, особенно при работе с большими и тяжелыми грузами. Ширина кузова может быть различной и зависит от объема перевозки.

Виды прицепов для мотоблоков

• Монолитные (цельные). Модели имеют простую конструкцию, состоящую из стенок и дна, соединенных неподвижно. Борт кузова не откидывается, но тележка достаточно прочная и надежная. Это хороший вариант для перевозки инструмента, ящиков и садового инвентаря.
• Бортовые. Модели с откидными бортами используют для перевозки крупногабаритных и тяжелых грузов. Один или два борта кузова закреплены на петлях. Для фиксации используют обычные задвижки или шпингалеты.
• Самосвальные. Производительные устройства с механизмом опрокидывания кузова (одноосные и двухосные модели). Самосвальное оборудование значительно ускоряет процесс разгрузки, особенно для сыпучих грузов.

Также прицепы для мотоблоков различаются по массе перевозимых грузов: легковесные, средневесные и тяжеловесные модели.

Важные элементы прицепа

• Кузов. Не экономьте на материалах, выбирайте прицепы из окрашенного металла. Вместительные модели потребуют более мощного мотоблока.
• Колеса. Способность телеги проехать по вязкой, рыхлой почве зависит от ширины колес. Чем шире камера, тем лучше проходимость.
• Дышло. Элементы различаются способом крепления. При выборе необходимо уточнить, подойдет ли конкретная телега к вашему мотоблоку. Также существуют дышла с универсальным креплением.
• Крылья. Необходимый элемент, который не позволяет камням и грязи разлетаться из-под колес.

На что еще обратить внимание?

• Кузова дешевых моделей изготавливают из пластика и тонколистовой стали. Учитывайте прочность материала. Тонкие борта легко деформируются под нагрузкой, а пластик раскалывается при ударах. Отдавайте предпочтение прицепам из оцинкованной стали толщиной от 2 мм.
• Если телегу предстоит использовать преимущественно для сыпучих грузов (торф, навоз, опил), наиболее удобной будет самосвальная модель. Перед опрокидыванием телегу отцепляют от мотоблока, но это неудобство оправдано скоростью разгрузки.
• В продаже прицепы с колесами и без колес. Если вы покупаете телегу с колесами, обращайте внимание на ступицы. Стальные детали наиболее прочные и долговечные. Чугунные ступицы дешевле, но на неровной поверхности часто ломаются.
• Оборудование с грузоподъемностью более 350 кг должно иметь механический тормоз для обеспечения безопасности.

Тележка для мотоблока своими руками

Имея определенные знания и умения, можно сделать прицеп самостоятельно. Для этого потребуются стальные профили, металлический лист, рессоры, колеса, крепеж, фаркоп, швеллеры. Подготовьте сварочный аппарат, резак, шуруповерт и другие инструменты. Лучше всего выполнять сборку по заранее подготовленному чертежу, составленному с учетом предстоящих нагрузок. Важно правильно разместить центр тяжести – он не должен заходить за переднюю ось.

Характеристики самодельной телеги будут полностью зависеть от старания мастера и качества материалов. Однако в отличие от оригинальных прицепов, на кустарное производство не предоставляются гарантии. Заводская сборка также обеспечивает высокую прочность креплений и надежность всей конструкции в целом, чего практически невозможно добиться при сборке изделия в собственном гараже.

Советы по эксплуатации

Выбор прицепа для мотоблока начинайте с изучения инструкции к агрегату. Оборудование должно быть совместимым с конкретной моделью техники. Перед первой поездкой проверьте и отрегулируйте тормоза на пустой телеге. Также осмотрите крепление прицепа к мотоблоку, проверьте давление в шинах, наличие смазки в подшипниках. Запрещено эксплуатировать сломанные телеги и устройства с видимыми дефектами – это не безопасно.

Производить погрузку и разгрузку можно только после фиксации телеги тормозом. Груз в кузове располагают таким образом, чтобы его вес был равномерно распределен по геометрическим осям. Работая с прицепом, также учитывайте его несущую способность и не перегружайте технику.

Чтобы подготовить оборудование к длительному хранению, телегу очищают от мусора, смазывают детали, меняют изношенные запчасти и уплотнители, подкрашивают кузов в местах повреждения покрытия. Шины необходимо слегка спустить. Хранить прицеп необходимо под навесом или в помещении.

Специалисты интернет-магазина «Хозтоварищ» предоставят подробную консультацию по характеристикам прицепов и телег из каталога. По возникшим вопросам позвоните нам на единый контактный номер 7870.

Размеры и чертежи прицепа для мотоблока

Одним из самых необходимых инструментов для каждого огородника, фермера или садовода, который владеет механизированной аграрной техникой, является прицеп для мотоблока. Используя мотоблок в хозяйстве, можно посадить, вспахать культивировать. А если к мотоблоку прикрепить прицеп, то получим отличного помощника, который сможет транспортировать довольно тяжелые грузы. Размеры прицепа для мотоблока рассчитываются таким образом, чтобы быть универсальным и многофункциональными агрегатом. Также они облегчают работу фермера, за счет наклона кузова и возможности открывать задний борт.

Оптимальные размеры прицепа для мотоблока

На большинстве прицепов можно работать сидя, благодаря установленному сидению. Прежде, чем подбирать прицеп для мотоблока, необходимо проверить его совместимость с самим мотоблоком. Также нужно учитывать прочность рамы и толщину стального листа, чтобы при эксплуатации мотоблока, не происходила деформация прицепа.

Давайте рассмотрим на конкретных примерах, каких размеров бывают прицепы.
Прицеп самосвальный ПМ-0,6С. Длинна прицепа 1400 мм. Ширина прицепа 1000 мм. Грузоподъемность 350 кг.

Прицеп мотоблочный с рессорами 7С. Длинна прицепа 2900 мм. Ширина прицепа 1000 мм. Высота прицепа 1200 мм. Максимальная грузоподъемность 500 кг.

Прицеп к мотоблоку самодельный. Длинна прицепа 2250 мм. Ширина прицепа 965 мм. Высота прицепа 885 мм. Грузоподъемность 400 кг.

Чертеж прицепа к мотоблоку

Этот прицеп может использоваться как с мотоблоком, так и с легковым автомобилем, и является трансформированным агрегатом. Оснащен простой подрессоренной подвеской.

Одно из назначений прицепа — возможность перевозить мотоблок автомобилем. Узел «Вилка» позволяет погружать и разгружать мотоблок одному человеку без особых физических усилий.

При отсутствии легкового автомобиля, прицеп оснащается кузовом и подсоединяется к мотоблоку. Вместо фрез на мотоблок устанавливаются колеса. У прицепа хорошая подрессоренная подвеска, благодаря чему наблюдается отличная мягкость хода, хорошая продольная устойчивость и практически отсутствует жесткость. Части прицепа способны легко разъединяться, что позволяет компактно хранить прицеп, в разобранном состоянии.

Длинна кузова составляет 2320 мм, ширина 1590 мм, а высота 500 мм. Ширина колеи — 1490 мм. Размеры кузова: длинна 1500 мм, ширина 1200 мм, высота 300 мм. Размер вилки 500х300 мм.

Возможности комплектации

Все части по деталям

Варианты использования прицепа

Размеры прицепа

Главное цель прицепа — перевоз груза. Сам прицеп — это промежуточное звено при транспортировки груза. Следовательно первостепенная задача при создании прицепа — достижение малого веса и хорошей грузоподъемности. Все элементы конструкции прицепа рационально используются. Вес шасси — 25 кг. Вес перевозимого груза — 200 кг. При хранении прицеп занимает очень мало места, и легко помещается в легковой автомобиль.

Прицеп к мотоблоку своими руками

Прицеп к мотоблоку Мотор Сич своими руками видео.

Так как практически все владельцы мотоблоков делают прицеп к мотоблоку или тележку к мотоблоку, исходя из того, что есть в наличии, то никаких схем, чертежей я давать в статье не буду, назову только несколько основных условий, нужных для постройки прицепа к мотоблоку своими руками.

1. представление для чего именно нужен самодельный прицеп к мотоблоку
2. наличие материала для самодельного прицепа к мотоблоку
3. наличие инструмента, опыта и знаний для постройки самодельного прицепа к мотоблоку

Если с этими пунктами разобрались, то можно смело приступать к постройке самодельного прицепа к мотоблоку своими руками.

Учитывая то, что мотоблок Мотор Сич относится к тяжёлым мотоблокам, то можно смело сделать самодельный прицеп с грузоподьёмностью около 1000-1500 кг.

МБ Мотор Сич нормально справляется с таким весом на прицепе, многие владельцы это могут подтвердить, но что бы тяжёлый мотоблок и оператор мотоблока могли справится с таким весом при транспортировке в различных дорожных условиях, на самодельном прицепе должны быть учтены некоторые особенности.

1. наличие тормозов на самодельном прицепе к мотоблоку
2. ось должна быть смещена назад относительно центра кузова самодельного прицепа к мотоблоку, что бы вес прицепа с грузом был немного перераспределён на колёса мотоблока
3. удобная посадка оператора мотоблока на самодельном прицепе к мотоблоку

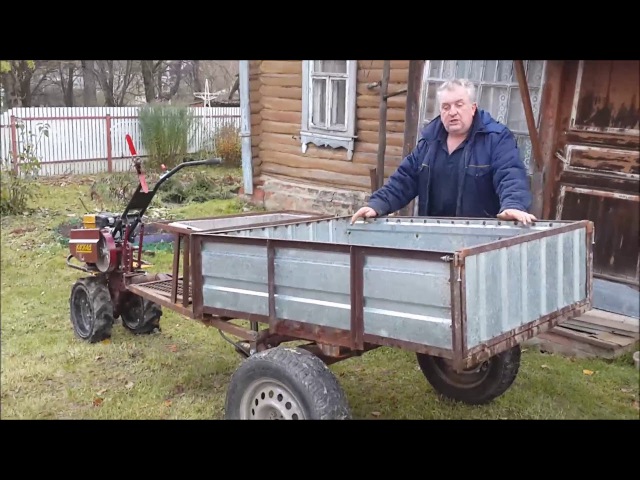

Исходя из этого, я сделал самодельный прицеп к мотоблоку своими руками фото.

Задняя балка автомобиля Фольксваген Гольф 3, борта от грузовой платформы ГАЗ, профильные трубы.



Проще всего на ось самодельного прицепа к мотоблоку брать уже готовую заднюю балку от переднеприводных автомобилей, совершенно не важно импортных или отечественных (тут больше роль играет наличие и цена), тогда всё в сборе будет, и ступицы, и тормозные механизмы, и собственно сама балка/ось.

Если же нет ничего подходящего, можно использовать только ступицы, но тогда всё равно нужно как то решать с тормозами, так как тормоза на самодельном прицепе к мотоблоку вещь жизнено необходимая, кто бы, что бы не говорил.

Самые простейшие тормоза на самодельном прицепе к мотоблоку своими руками фото.

Самодельный прицеп к мотоблоку видео







Если есть какие либо вопросы или дополнения, прошу не стесняться и писать в комментарии.

promotoblok.ru

Похожее

Рубрики: Самодельный прицеп к МБ Мотор Сич | Тэги: мотоблок Мотор Сич | Ссылка

Тормоза на мотоблок своими руками

Наличие прицепа позволяет значительно расширить функциональные возможности мотоблока, а также снизить расходы на транспортировку различных грузов. Если изготовить тормоза на мотоблок своими руками, можно существенно упростить управление прицепом, а также сделать его использование значительно безопаснее.

Тормозная система прицепа

Прежде чем выяснить, как сделать тормоза на мотоблок, целесообразно более подробно ознакомиться с подобными элементами. Они представляются необходимыми для любого мотоблока с прицепом, поскольку позволяют быстро остановить движущийся агрегат даже при наличии внушительного груза.

Это позволяет сделать его перевозку безопаснее, что особенно важно при поездках по неровному рельефу с обилием склонов. Для изготовления подобных элементов настоятельно рекомендуется воспользоваться готовыми деталями от различной авто- и мототехники, что позволит значительно упростить задачу. При этом тормозные системы бывают разных типов и далеко не все из них подходят для эксплуатации в конструкции мотоблока.

Не подойдут для решения подобной задачи и тормоза ленточного типа, что обусловлено их небольшой мощностью, а также быстрым износом.

Для безопасности прицеп должен быть оборудован тормозами

Самым простым и эффективным вариантом, который следует использовать в качестве основы для самодельных тормозов, являются аналогичные детали от старого мотоцикла. Подобные запчасти легко найти, они отличаются доступной стоимостью, что позволяет сделать тормоза на мотоблок без лишних затрат.

При желании можно использовать стояночный тормоз от автомобиля, что позволит без труда останавливаться на склонах даже на длительное время. Однако, процесс демонтажа и последующей установки подобного типа тормоза значительно сложнее, а стоимость выше, что делает данный вариант менее популярным.

Управление системой крайне простое, поскольку идентична стандартным аналогам, применяемым в других разновидностях техники. Торможение осуществляется при смещении рычага, которое приводит к натяжению троса, а для дальнейшего движения потребуется повернуть рычаг в обратное положение.

Самостоятельное изготовление тормозов

Изготовить самодельные тормоза на прицеп мотоблока будет очень просто, если мастер заблаговременно убедится в наличии всех необходимых материалов, а также инструментов. Необходимо учитывать, что для эффективного торможения настоятельно рекомендуется устанавливать тормоза на каждое колесо. Это позволит быстро остановиться даже при движении на большой скорости, а также избежать разворота прицепа.

Необходимые инструменты и материалы

Планируя изготовить самодельные тормоза для тележки мотоблока, необходимо подготовить материалы и инструменты. В качестве основы для будущих тормозов лучше всего использовать следующие детали мотоцикла:

• тормозной барабан;
• колодки;
• колесные спицы.

В процессе сборки мастеру потребуется использовать стандартный набор инструментов, а также сварочный аппарат, что позволит сделать все соединения конструкции прочными и надежными.

Для корректной работы тормозов потребуется выполнить проточку дисков. Подобные манипуляции лучше всего доверить профессионалам, поскольку у них есть необходимая квалификация и оборудование для таких работ.

Для успешного выполнения работ настоятельно рекомендуется использовать чертежи тормозной системы выбранной модели, которая используется в качестве основы для самодельной конструкции. Поскольку система включает в себя множество деталей, следует быть предельно внимательным и устанавливать узел в полном соответствии со схемой, иначе велика вероятность их некорректной работы или быстрой поломки.

Тормоза необходимо устанавливать на каждое колесо

Порядок сборки тормозов

После того, как все детали были соответствующим образом подготовлены, целесообразно приступать непосредственно к сборке самодельных тормозов. Для этого потребуется демонтировать тяги и тросы с дисков, проточить их и придерживаться следующего алгоритма действий:

1. Надеть проточенные барабаны на ступицы, закрепить их.
2. Образовавшийся зазор между дисками необходимо закрыть, используя проволоку из прочного металла.
3. Установить диск на ось, закрепив его при помощи втулки. Следует убедиться в надежном креплении диска и отсутствии вероятности его смещения при работе устройства.
4. Приварить к оси уголок или кусок трубы для более качественной фиксации диска.
5. Прикрепить к барабанам тросы, после чего протянуть их к системе управления.

Управление тормозами осуществляется посредством специального механизма, который можно взять из автомобильного ручного тормоза. Можно изготовить его самостоятельно из подручных материалов.

Необходимо отметить, что по мере эксплуатации некоторые элементы конструкции подобных тормозов могут существенно изнашиваться и потребовать замены. К примеру, это могут быть тросики, в связи с чем рекомендуется использовать при сборке элементы с минимальной степенью износа.

Разобравшись, как сделать тормоза на тележку для мотоблока своими руками, можно доработать конструкцию для большего удобства в использовании. Самым очевидным улучшением является установка пружины, которая возвращает рычаг в обратное состояние, что позволит переключать тормоза без существенных усилий. Подобный элемент может размещаться не только на тормозном механизме, но и на тросике, а также других узлах конструкции, что позволяет каждому подобрать оптимальный вариант.

Если для сборки используются автомобильные тормоза, следует учитывать наличие в их конструкции элемента, выключающего контрольную лампу. Несмотря на то, что в машине он имеет важное значение, для прицепа он абсолютно бесполезен, поэтому рекомендуется демонтировать его для упрощения конструкции.

Заключение

При наличии необходимых материалов и инструментов можно оснастить прицепное устройство для мотоблока собственной тормозной системой. Это позволит сделать использование агрегата более удобным и безопасным, что особенно важно при транспортировке внушительных объемов груза.

Sulkies — Земляные инструменты

Работа (кошение) Sulky «Рабочий» угрюмый (также называемый «косящий угрюмый») может быть прикреплен к более крупным тракторам BCS и Grillo (трактора с дифференциалом и рулевым тормозом) с трактором в РЕЖИМЕ ПЕРЕДНЕГО ВОМ (отсюда и название: «косящий» угрюмый) . Таким образом, оператор может ездить во время кошения или с любым другим орудием с передним приводом от ВОМ, таким как подметальная машина, сеноворошилка, разбрасыватель удобрений и т. Д. которые крепятся к ступицам колес трактора (которые являются «точкой опоры» машины), чтобы не повлиять отрицательно на «баланс» трактора / агрегата. ОДНАКО: Наш совет: если это кажется слишком хорошим, чтобы быть правдой, это потому, что это так.

The Work / Mowing Sulky имеет несколько недостатков, которые мы хотим, чтобы наши клиенты понимали:

One: только потому, что вы едете, не означает, что трактор может работать на быстрее ! Скорости, указанные в этих тракторах, рассчитаны на: A. Типичный темп ходьбы человека и B. Скорости, необходимые для работы с сельскохозяйственными орудиями, которые доступны для тракторов.Просто не существует «более быстрой» рабочей скорости, на которую можно «набрать скорость», когда вы сидите. («Транспортная» скорость некоторых моделей тракторов СЛИШКОМ слишком высока для любой работы, кроме разве что тянуть прицеп… и в этом случае у вас уже есть место в прицепе, так что кому нужен угрюмый ??) .

Two: Мотоблоки очень маневренны и обычно делают повороты почти на 180 градусов… , если вы не навесите на дугу. Мускулистый по сути является прицепом, и он будет ограничивать радиус поворотов за счет «складывания домкратов», если будет сделан слишком крутой поворот.По этой причине также сложно выполнить резервное копирование с помощью надутого прикрепленного файла.

Одним из достоинств косилки является то, что она быстро присоединяется к удлинителям трактора и отсоединяется от них, Так что, если вы сочтете, что это слишком громоздко для ограниченного пространства, вы можете удалить его в течение минуты.

ПРИМЕЧАНИЕ: Имейте в виду, что большинство удлинителей осей, которые могут быть установлены на тракторе, будут работать вместе с косилкой НЕ , так как это делает колею трактора слишком широкой для «траверсы». Угрюмых.*

---

Земляные инструменты для кошения / работы в темноте

НОВИНКА 2018! Прямо здесь, в Earth Tools, мы спроектировали и построили собственную газонокосилку. Конструкция и качество превосходят те, которые производит BCS. Этот угрюмый двигатель работает на любом тракторе BCS или Grillo, оснащенном дифференциальной осью И рулевыми тормозами (за исключением модели Grillo G131). В качестве дополнительного преимущества нашего мускулистого дизайна, ВКЛЮЧАЕТ набор «стоек для подвески штанги» (это то, на что мы устанавливаем угрюмую раму)… в отличие от газонокосилки, произведенной BCS, наша модель принимает колесные грузы. монтируется в то время как дуло используется.

Щелкните здесь, чтобы просмотреть видеообзор инструментов Earth Tools, скашивающих мрачную стрижку.

---

Косилка / Work Sulky производства BCS

• Товар 921.; подходит для моделей BCS 749, 852, 853 и 750 (и более старых моделей BCS с дифференциалом и рулевыми тормозами) Рекомендуемая производителем розничная цена: 790 долларов США Earth Tools Обычная цена продажи: 751 долларов США

Земляные инструменты Косилка / Работа в темноте

• Позиция ET 2001-B; подходит для BCS 749, 852, 853, 750 (и более старых моделей BCS с дифференциалом и рулевыми тормозами) Рекомендуемая производителем розничная цена: 759 долларов США Цена продажи 700 долларов США
• Поз. ET 2001-G; подходит для Grillo G107 и G110 (не G131) Рекомендуемая производителем розничная цена: 759 долларов США Цена продажи 700 долларов США

Прогулка за трактором Планы Самодельный двухколесный плуг для сельского хозяйства —

---

Цена:

9 долларов.95 + Без залога за импорт и $ 17,86 за доставку в Российскую Федерацию Подробности

• Убедитесь, что это подходит введя номер вашей модели.
• ✔️ Прогонять за тракторными планами
• ✔️ Самодельный двухколесный плуг
• ✔️ Идти за планами культиватора
• ✔️ Простой трактор
• ✔️ Все планы разработаны Беном Стоуном

› См. Дополнительные сведения о продукте

Прицеп-самосвал HV700 для двухколесного трактора, грузоподъемность 700кг

Мы продаем эти прицепы с 2000 года и ни разу не было претензий.

Этот прицеп имеет очень прочную конструкцию.

Имеет ось из сплошной трубы, способную выдерживать кратковременную перегрузку. Риск этого лежит на пользователе.

Скип прицепа сварен целиком, усилен по бокам косынками и может наклоняться при сцеплении — скип выдерживает все нагрузки.

Задняя дверь складная и съемная.

Прицеп оборудован комбинированным ручным и ножным тормозом.

Полезная нагрузка 700 кг.

Вес прицепа 99 кг.

Шасси состоит из труб большого размера.

Прицеп собирается примерно за полчаса.

Гарантируем серьезное проведение. У вас есть полное право на возврат.

Спецификация
• Полезная нагрузка: 700 кг
• Вес нетто: 99 кг
• Пропускной наклоняемый
• комбинированный ручной и ножной тормоз
• Задняя дверь складная и съемная
• остальные доски / боковые стенки прочно приварены
• Широкие шины: 18×8,50-8 R8 (шины для газонных тракторов)
• Внутренние размеры коробки / контейнера (ДхШхВ): 1450 x 1080 x 300 мм
• Внешние размеры коробки / скипа (ДхШхВ): 1520 x 1150 x 300 мм

По углам скипа приварены четырехгранные трубы. В них можно вставлять трубы для транспортировки древесины и других материалов.

Поставляется со стандартным адаптером. Но он подходит только для двухколесных тракторов Honda F560 / F800 / F810.

У вас есть два варианта — отрезать адаптер и приварить адаптер для вашего двухколесного трактора самостоятельно — или отправьте нам чертеж вашего соединения с двухколесным трактором, и мы изготовим для вас подходящий адаптер. Поскольку это сделано на заказ, нам нужно попросить 100,00 евро!

тягово-сцепное устройство:

Предоставьте, пожалуйста, размеры сцепного устройства вашей прогулочной машины за трактором! Кроме того, нам нужна высота от пола до центра сцепки.

A: Диаметр болта B: Высота сцепного устройства C: Внешний диаметр сцепного устройства

A: Диаметр болта B: Высота внутри C: Высота сцепного устройства от середины до верхнего края и пола

Размерный болт от середины до конца П-профиля

Здесь трубы могут быть вставлены в качестве дополнительных боковых панелей.

Адаптер здесь поворотный

простой функциональный механизм наклона

дополнительно приваренная арматура на днище скипа

Комбинированный ручной и ножной тормоз

Быстроразъемные замки

Открытые быстросъемные замки, съемная крышка багажника

Шагающие тракторы

		Каррарино Прогулочный трактор как 4-колесные тракторы Антонио Карраро многофункциональный, хорошо спроектированный и качественно сделанный.Используются более 200000 по всему миру. 700-я серия выпускается с дизельными моделями мощностью 9 и 12,5 л.с., а когда с шинами 5,00 x 15 дюймов, у них есть все, что нужно. Их человеческий масштаб, стабильность и вес дают им возможность выполнять большую работу в то время как оператор пользуется управлением с твердой земли. География, ферма планировка и более мелкая логистика для перемещения, укрытия и обслуживания шагающий трактор и его орудия делают его трудным выбором для многих производители. Хотя они представляют собой крупную инвестицию, они стоят на 1/3 меньше, чем самые маленькие четырехколесные модели сопоставимого качества.Девять л.с. Стоимость модели с электрическим запуском с колесами 15 дюймов и шириной румпеля 33 дюйма 5600,00 долларов США.
Начало страницы
		Орудие с разбрасывателем Преимущества разбрасывания доступны для трактористы шагающего типа, а также тракторы 4-х колесные. Несколько модели спадеров изготовлены для использования с разной ходьбой сзади тракторы. Спидеры работают с валком шириной 24 дюйма, копая на глубине 6 дюймов, переворачивая верхние 3 дюйма. Те, кто следит за работами Эллиота Коулмана, знают, что он нравится их работа. Соответствующие мотоблоки будут иметь 12 или более лошадиных сил и иметь колеса диаметром 14 дюймов или больше. Такие модели, как BDS Hercules, 14 Hp Pasquali, 14 Hp Goldoni, Ferrari 728 и Carrarino — все может быть укомплектован лопатой за 2300 долларов.00 каждый. Поскольку лопаты вдавлены в землю, обратная реакция — давление на трактор снизу вверх, оператор должен противостоять этой реакции. Следовательно, оператор должен принять использование культиватора с прогулкой позади трактора, а также желаемая почва обработка почвы.
Начало страницы
		Валковый агрегат Шагающий трактор может быть эффективным машина для производства кормов тоже. После того, как вы окутали траву люцерны с серповидной штангой, установленной на вашей прогулочной дорожке за трактором, вы можете заменить ее с ленточными граблями, которые сгребают сено в валок для завершения обработки процесс. В ленточных граблях используется пара пружинных нагрузок, связанных с одним или несколько клиновых ремней, которые сгребают сено слева направо от машины с образует равномерный валок. ВОМ трактора приводит в действие систему, так что даже тяжелая трава перемещается горизонтально, не повреждая нежную люцерну. листья.Рабочая ширина от 40 до 58 дюймов может использоваться с мотоблоками. от 9 до 14 л.с. Как только он будет собран, вы можете связать его в тюки или бросить на вагон для сыпучих материалов в сарае или на чердаке. Диапазон затрат от 1700 долларов США до 2 100,00 долларов США
Начало страницы
		Checchi Magli SP100 Potato Digger Некоторые корнеуборочные комбайны для картофеля, чеснока и т. П. клубни производятся в нескольких моделях для работы с тракторами от 18 л.с. и вверх — Checchi & Magli, изображенный слева, продается за 3500 долларов.00 доставлено в большинство мест в США. Модель с меньшей мощностью, SP50, работает с 18 Тракторы л.с. и могут быть доставлены примерно за 2850 долларов США.
Начало страницы
		F. Spedo Potato Digger Итальянский производитель предлагает отличный экскаватор, который может работать мотоблоком мощностью от 12 л.с. или минитрактором.В Компания F. Spedo поставляет адаптеры по размеру.
Начало страницы
		Рассадопосадочная машина Mini Tex Рассадопосадочная машина Mini Tex перемещается пешком Трактор или минитрактор. Саженцы загружаются в карусель, которая автоматически помещает растения в ряд. Разнообразие звездочек позволяет выбирать расстояние между ними. Этот Рассадопосадочная машина также может обрабатывать крупные семена и луковицы, такие как чеснок. Он продается за 3100,00 долларов США
Начало страницы
		Hermes Flail Mower Альтернатива более распространенной роторной косилке косилка с цепом. Цепи лучше справляются с резкой мусора и древесных отходов. материал. Горизонтальный вал ротора имеет множество пар поворотных ножей, которые измельчить растительность и измельчить древесные стебли. Потому что ножи установленные на скобах, они могут свободно отскакивать, если не могут проникнуть в некоторые материалы при первом ударе и тем самым защищают себя от повреждений. В растительность имеет тенденцию к срезанию и повторному срезанию и равномерно разбрасывается под косилкой капюшон. Резиновый клиновой ремень, который приводит в движение ротор, также защищает коробку передач от ударов при ударе о камень или другое твердое препятствие. Все эти качества делают цепы идеальными для скашивания сельскохозяйственных культур. остатки, такие как стебли кукурузы, легкая обрезка, как на виноградниках и плоды тростника насаждения и генеральные уборочные работы. Модели от 24 дюймов до 39 дюймов подходят для мотоблоков мощностью от 12 л.с.Цены диапазон от $ 1,800.00
Начало страницы
		Машины для вторичной обработки почвы Goldoni Одним из выдающихся преимуществ мотоблоков является их использование как вспомогательные почвообрабатывающие машины. Их небольшой вес сводит к минимуму уплотнение при их маневренность способствует их частому использованию для борьбы с сорняками вниз с ранних всходов или вскоре после пересадки.Добавление приставка для междурядного культивирования ускоряет обработку поля, разбивает налет и внести поправки. Стоимость приставки междурядного культиватора составляет 1600 долларов США. 1 800,00 долл. США
Начало страницы
		Goldoni Grain Drill Совместите точную дозирующую сеялку для зерна с ходьбой трактор и поместите семена зерновых или покровную культуру там, где они будут расти, прочь от попаданий или промахов при рассеве трансляций.Выберите открыватели дисков для более тяжелого грунта и менее подготовленных участков. Или выберите тип обуви сошники на более легких и хорошо вспаханных почвах. Выберите 41 » модель до 9 сошников или 47-дюймовая модель с 9 или 11 сошниками. Ваша стоимость будет от 2500 до 2900 долларов
Начало страницы
		Caeb Hay Baler Тюки сена с помощью мотоблока? Да это правда, круглый тюки диаметром 22 дюйма, длиной 20 дюймов и весом около 48 фунтов.производятся и завернутый в сеть этим маленьким пресс-подборщиком. Питание сзади от ходовой части мощностью 12 л.с. Трактор может произвести тюк менее чем за минуту каждый. Это управляемый колеса позволяют ему легко маневрировать, а небольшой размер позволяет ему работать в замкнутые пространства и на крутых не найдены. Сетка позволяет даже короткие и рассыпчатое растительное вещество, подлежащее уборке. Его цена 7 100,00 $
Начало страницы
		Фронтальная барабанная косилка Фронтальная барабанная косилка для кошения и валкования за один Перевал изображен здесь на дизельном тракторе Fort 9 Hp серии 180. Косилка имеет Валок шириной 28 дюймов и стоимостью 1600 долларов США. Трактор продается за 4500 долларов США.
Начало страницы
		Прицеп с приводом Fort Powered Trailers Powered Trailers в сцепке обеспечивает транспортировку по бездорожью. с мотоблоком. Европейские мотоблоки предлагают особую секунду ВОМ, который приводит в движение ось прицепа с той же скоростью, что и колеса трактора, чтобы дать Тяга 4X4.Как показано на рисунке выше, рулевое колесо позволяет устройству быть эксплуатируется как сочлененный автомобиль для перевозки значительных грузов. Трейлеры станина может опрокидываться вручную или с помощью гидроцилиндра. Они также разнообразить задачи, которые может выполнять мотоблок на вашей многопрофильной ферме, от транспортировка компоста во время посадки до вывоза урожая с поля, сада или пастбище. Прицепы с электроприводом стоят от 3000 до 3500 долларов
Начало страницы
		Культиватор Imants Культиватор Imants предлагает вам возможность копать от 6 до 10 дюймов с вашим мотоблоком мощностью 12 л.с.Он очень похож на рототиллер, за исключением он имеет медленно вращающийся вал ротора и длинные изогнутые хвостовики, оснащенные заостренные лопаты. Действие заключается в взбалтывании почвы для ее аэрации и разрушения. вверх. Конструкция его «лопаток» и низкая частота вращения ротора делают его менее разрушительные тогда стандартные рототиллеры. Его можно установить на самые большие Европейские шагающие тракторы и продаются примерно за $ 2,500.00
Начало страницы

Китай Прогулочный трактор, Прогулочный трактор Производители, Поставщики, Цена

3,154 товаров найдено из 157

Цена FOB для Справки: US $ 1800-18000 / шт.
мин.Заказ: 1 шт.

Цена FOB для Справки: US $ 400-800 / шт.
мин. Минимальный заказ: 2 Штука

Цена FOB для Справки: US $ 360-390 / Set
Min. Заказ: 2 набора

Цена FOB для Справки: US $ / шт.Минимальный заказ: 5 Штука

Цена FOB для Справки: US $ 11000-11500 / шт.
мин. Заказ: 1 шт.

Цена FOB для Справки: US $ 13000-15000 / шт.
мин. Заказ: 1 шт.

Цена FOB для Справки: US $ 3600-10000 / шт.
мин.Заказ: 1 шт.

Цена FOB для Справки: US $ / Set
мин. Заказ: 2 набора

Цена FOB для Справки: US $ 3500-20000 / шт.
мин. Заказ: 1 шт.

Цена FOB для Справки: US $ / шт.Минимальный заказ: 2 Штука

Цена FOB для Справки: US $ 980-1550 / шт. Заказ: 1 шт.

Цена FOB для Справки: US $ 14500-17000 / шт.
мин. Заказ: 1 шт.

Цена FOB для Справки: 3899–3998 долл. США / шт.
мин.Заказ: 1 шт.

Цена FOB для Справки: US $ 600-1000 / шт.
мин. Заказ: 1 шт.

Цена FOB для Справки: US $ 550-730 / шт.
мин. Заказ: 1 шт.

Цена FOB для Справки: US $ 850-1100 / шт.
мин.Заказ: 1 шт.

Цена FOB для Справки: US $ 9000-12000 / шт. Заказ: 1 шт.

Цена FOB для Справки: US $ 1500-5000 / Set
Min. Заказ: 1 набор

Цена FOB для Справки: US $ 1800-2200 / шт.
мин.Заказ: 1 шт.

Цена FOB для Справки: US $ 400-800 / шт.
мин. Минимальный заказ: 2 Штука

Цена FOB для Справки: US $ 6280-6880 / шт.
мин. Заказ: 1 шт.

Цена FOB для Справки: US $ / шт.Минимальный заказ: 5 Штука

Цена FOB для Справки: US $ 3500-20000 / шт.
мин. Заказ: 1 шт.

Цена FOB для Справки: US $ 1500-7000 / Set
Min. Заказ: 1 набор

Цена FOB для Справки: US $ 500-750 / шт.
мин.Заказ: 1 шт.

Цена FOB для Справки: US $ / шт.
мин. Заказ: 1 шт.

Цена FOB для Справки: US $ 1800-30000 / шт.
мин. Заказ: 1 шт.

Не нашли то, что хотите?

Easy Sourcing

Размещайте запросы на поставку и быстро получайте расценки.

Предупреждение о продукте

Будьте в курсе того, что нового и популярного на рынке.

{{}}} {{imgUrl.split (‘,’). map (функция (picSrc) {}} {{})}}

Двухколесный шагающий трактор

Продается мой дэвид брэдли прогулочный трактор с угрюмым двухколесным садовым трактором.Заменен двигатель на.

Imt 506 Двухколесный трактор с индивидуальным прицепом Сельскохозяйственный

На переднем ящике их 2.

Двухколесный прогулочный трактор за трактором . Дорожка с высокими колесами с двигателем Toro honda за газонокосилкой идеально подходит для пересеченной местности. С легкостью скашивайте газонокосилку в ограниченном пространстве с помощью этой газонокосилки с высокими колесами и регулируемой скоростью toro kohler. Шагающий трактор G55 для тяжелых бытовых или легких коммерческих применений.

Трактор Б / У. Используйте в качестве роторной мотыги или расширьте использование трактора с несколькими навесными приспособлениями. Двухколесные тракторы Bcs — это машины коммерческого качества с зубчатым приводом, которые приводят в действие десятки навесного оборудования с приводом от ВОМ для всех ваших сезонных задач, таких как обработка почвы.

Обеспечивает отличные возможности мульчирования. Есть вторая марка итальянского импортного двухколесного трактора под названием grillo and their. Интернет-магазин для патио лужайки с большим выбором садовых газонокосилок тракторы ходят за газонокосилками вышка позади газонокосилок газонокосилки-роботы.

Робин поспешил прокомментировать приятный синий цвет. Эргономичные органы управления и возможность блокировки или плавающей деки позволяют легко адаптироваться к любой местности. Приветствую, я новичок на форуме и только что получил серьезно кастомизированный кабриолет, но не могу идентифицировать модель.

Выберите серьезную прогулку за газонокосилкой для получения необходимой точности. Исследования выявили ряд терминов, используемых для обозначения двухколесных тракторов, в том числе мотоблока.

Шагающий трактор Micro 15 л.с., трансмиссия, ходьба за двумя колесами

Двухколесный трактор, шагающий за трактором, Трактор на продажу Midrand

Дизель, ходьба на двух колесах, навесное оборудование для трактора Купить двухколесный

Моторные тракторы Miracle Multitaskers Mother Earth News

Ходьба на двух колесах За тракторной нежелательной почтой

Главный двухколесный садовый трактор 2006 08 23 Тракторный навес

Мастерская фермы Двухколесный трактор за трактором Южный

Двухколесный тракторный трактор Прогулка за тракторной нежелательной почтой

Китай Производители и поставщики тракторов на двух колесах

Ходьба позади трактора Техника ходьбы позади трактора

Двухколесный садовый трактор Садовый трактор Скоростной трактор Усадьба

Земляные инструменты

Винтажный садовый трактор Страница

Двухколесный трактор с ходовой частью Другое на продажу в Гаутенге R 23 912

Тракторы с прогулочным шагом Bcs And Grillo

Gravely On Vintage Gravely Tractors Классический трактор Antique

Daileys Farm Walk Behind Tractors Bcs Культиваторы Bcs Tractors

Farm Workshop Двухколесная прогулка за трактором Southern

Двухколесный трактор Walk Behind Tractors Тракторы Сельскохозяйственное оборудование для

Снегоочиститель 125 см для ходьбы за двумя колесами Km10 Motorgeräte

8 Hp 30 Hp Дешевле двухколесный Китай Высокое качество Power Tiller Walking

Садовый трактор Садоводство

Двухколесный тракторный трактор Walk Behind Tractor Мусорная почта

Bcs Двухколесный трактор Cool Tools

Standard Twin Walk Behind Two Wheel Garden Tractor Youtube

Two Wheel Tractor Wikipedia

Two Wheel Walk Behind Tractor Другое сельскохозяйственное оборудование на продажу в

Результат изображения для старинного двухколесного трактора Прогулка за тракторами

Двухколесная прогулка сзади Трактор Agri4all

Двухколесный трактор, шагающий за трактором Культиватор Мусорная почта

Снежный плуг 100 см для ходьбы за двухколесным трактором Honda F560

Винтажный садовый трактор Страница

Прогулочный садовый трактор Gravely Двухколесный трактор с различными орудиями

Двухколесный трактор Прогулочный трактор Тракторы Сельхозтехника для

Двухколесный трактор Википедия

Дэвид Брэдли Прогулка за трактором с угрюмым двухколесным садом

Gravely Двухколесный трактор, шагающий за трактором с моделью Sulkie 1943 Li

Винтажный садовый трактор Страница

Двухколесный трактор Википедия

Сельскохозяйственное оборудование мощностью 15 л.с.

Двухколесный тракторный культиватор Прогулка за трактором Другие культиваторы

Прогулка за трактором Идеи прицепа

Двухколесный шаг за шагом Что это за штука Youtube

Ферма Двухколесная прогулка за трактором Сельскохозяйственные машины Купить

Двухколесный трактор Filekubota в Таиландеjpg Wikimedia Commons

Шагающий трактор Двухколесный трактор от мотоцикла

Двухколесный трактор Прогулочный трактор За тракторами Тракторы Сельхозтехника для

Ферма Мастерская Двухколесная прогулка за трактором Южный

Двухколесная прогулка за трактором Объявления класса

Китай Двухколесная прогулка позади производителей и поставщиков тракторов

Старинный американский прогулочный трактор Sears 1936 г. Редакционная фотография

Электростарт 15 л.с. Трактор Купить Walk

Двухколесные тракторы Bcs Powersafe Youtube

Двухколесные тракторы Новые силовые тракторы

Земляные инструменты

Винтажный садовый трактор Страница

2018 Farm Workshop Двухколесный трактор Южный Аппалачи

Gravely Tractors

Antique Walk Be

Bcs 740 Двухколесный трактор Tracmaster Ltd

Двухколесный трактор, шагающий за выжившим трактором Forum

Двойной плуг по лучшей цене для двухколесной ходьбы за тракторным хозяйством

Grillo G85d Двухколесный шагающий трактор Cw 60см, 24 роторный культиватор

2 колесных трактора Новые силовые тракторы

Imt 509 Двухколесный трактор Дизельный 14 л.с. Сельскохозяйственное оборудование

Китай 8 л.с. Дизельный шагающий трактор Mx 81 Двухколесный трактор Китай

Китайский двухколесный трактор, идущий за трактором Силовой культиватор

Серьезно, шагающий двухколесный трактор за трактором Издание US Post Office

Двухколесный шагающий трактор с плугом и другими орудиями

1955 Simplicity Tractor 4 Продажа Youtube

Просмотреть тракторы Walk Behind для продажи в Австралии Machines4u

Тракторы Двухколесный трактор Walk Behind Дизельный трактор с ротоватором Was

Farm Мастерская Двухколесный трактор, шагающий за трактором Южный

Двухколесный трактор Википедия

Двухколесный трактор Bcs 740 Powersafe Activevista от Longley Organic

Vermont Bcs Dump Навесная тележка

Двухколесный трактор Другое сельскохозяйственное оборудование на продажу

За трактором Двухколесная прогулка За трактором Поиск в Google Поиск

Двухколесный трактор Прогулка за трактором Объявления класса

Винтажный садовый трактор Страница

1951 Bolens Huski Gardener B6a4 Двухколесный садовый трактор Nex Tech

Стоимость доставки винтажной прогулочной прогулки Bolens позади Двухколесный трактор Garde

Шагающие тракторы

Bcs Walk Behind Tractor For Sale Tractor Two Walk Behind Tractor For

Antique Two Wheel Walk Be Задний трактор

Китайский двухколесный трактор, идущий за трактором Силовой культиватор

Двухколесный трактор, шагающий за трактором Midrand Agri Home

Bertolini 41110e Professional Двухколесный трактор с цепом Tr560

Косилка Eshelman Kulti, ходьба на двух колесах позади трактора Youtube

Gruing Трактор стоит на складе соломы

Лучшая цена Двухколесный трактор на продажу в Кении Mtbachelor

Трактор с ходьбой в продаже Качество Прогулка позади поставщика трактора

Продажа двухколесного трактора Гарантия 2 года Прогулочный сад Gravely

Трактор с прогулкой 2 Wheel Walk Behind Tractor Google Search

Колесный конный трактор Объявления Куплю Продам Колесный конный трактор

Walk Behind Tractor Продажа Двухколесный трактор Шагающий трактор для

Шагающий трактор Тип Kubota Модель Mx81 2 Китай Производитель

Земляные инструменты

Похожие сообщения:

Варианты вашего прицепа для перевозки сельхозтехники

Выбор подходящего прицепа — ваш первый шаг к успешной транспортировке сельскохозяйственной техники.Вам необходимо решить, будет ли ваше ценное оборудование отправлено на борт бортового прицепа, прицепа со ступенчатой ​​платформой или прицепа со съемной гусиной шеей (RGN).

Прицепы-платформы подходят для перевозки оборудования менее 8 ½ футов высотой. Прицепы со ступенчатой ​​платформой обеспечивают увеличенный клиренс и доступ для водителя и пассажиров. Прицепы RGN предназначены для перевозки негабаритных или громоздких предметов.

Оборудование разных размеров подходит для всех трех видов транспорта. Тракторы, например, отправляются на борт всех трех типов прицепов, в зависимости от габаритов машины.Выберите подходящий тип прицепа для перевозки своей сельскохозяйственной техники, и вы на пути к успеху.

Транспортировка сельскохозяйственной техники

Для транспортировки большинства крупных сельскохозяйственных машин требуется прицеп RGN. Самая крупная самоходная техника, такая как комбайны, хлопкоуборочные и уборочные комбайны, перевозится как негабаритный груз.

Прицепов предложений для отгрузки сельхозтехники в том числе:

• Тракторы: (бортовой, ступенчатый, RGN) Подберите мощность прицепа.Маломощные тракторы передвигаются на платформах, мощные тракторы едут на бортовых прицепах или прицепах RGN.
• Комбайны : (бортовые, RGN) Комбайны-мотоблоки отгружают бортовые прицепы. Для больших полевых комбайнов требуется дополнительный клиренс и масса прицепа RGN.
• Погрузчики : (ступенчатая платформа, RGN) Самоходные погрузчики передвигаются на прицепах со ступенчатой ​​платформой или прицепах RGN, поэтому их можно перемещать на борт. Прицепы RGN работают с более высокими и тяжелыми моделями.
• Комбинирует : (RGN) Комбинирует поездку на прицепах RGN с выносными опорами, прицепными приспособлениями, которые складываются для поддержки колес машин. Вам понадобятся разрешения.
• Хлопкоуборочные комбайны : (RGN) Как и комбайны, хлопкоуборочные комбайны нуждаются в специализированных прицепах RGN, которые могут обрабатывать их большие объемы. Возможно, вам понадобится многоосный прицеп RGN.

Отгрузочная ферма Полевое оборудование

Полевое оборудование Farm доступно во всех формах и размерах.Детали, тянущиеся тракторами малой мощности, обычно перевозятся на бортовых прицепах. Для более крупных частей часто требуются прицепы RGN, которые предлагают больше места для уборки, чем прицепы со ступенчатой ​​платформой.

Предложений прицепа для перевозки сельхозтехники:

• Плуги: (бортовые, ступенчатые, RGN) Мобильные плуги безопасно перемещаются на бортовых прицепах. Самоходным плугам меньшего размера требуются прицепы со ступенчатой ​​платформой, если у вас нет доступа к причалу.
• Разбрасыватели : (бортовые, ступенчатые, RGN) Как и плуги, мотоблоки ездят на бортовых прицепах.Самоходные разбрасыватели достаточно велики, чтобы их можно было перевозить на прицепах.
• Вагоны и тележки : (платформа, ступенчатая платформа, RGN) Вагоны и тележки меньшего размера могут безопасно перемещаться на бортовых прицепах. На прицепах RGN перевозятся большие тележки, например, те, которые перевозят зерно или жидкий навоз.
• Сеялки : (ступенчатая дека, RGN) Сеялки имеют длинные складывающиеся стрелы, но они все еще слишком велики для бортовых прицепов. Высота может быть больше проблемой, чем длина.
• Культиваторы : (степ-дека, RGN) Все зависит от того, как складывается ваш культиватор.Некоторые предметы путешествуют с руками, направленными в небо, что означает использование прицепа RGN.
• Опрыскиватели : (RGN) Большинство опрыскивателей представляют собой большие самоходные машины, которые не имеют ограничений по высоте. Возможно, вам придется транспортировать штанги опрыскивателя отдельно от тракторов.

Техника для транспортировки сена

Сеноуборочная техника громоздка в транспортировке. Рычаги на многих единицах оборудования складываются в сторону буксировочного устройства для движения.Хотя это сокращает их длину, они часто становятся слишком высокими для перевозки на бортовых прицепах.

Предложений прицепа для перевозки сенокосной техники:

• Пресс-подборщики : (платформа, ступенчатая платформа, RGN) Небольшие пресс-подборщики высотой менее 8 ½ футов могут перемещаться на платформе. Большинство пресс-подборщиков удобно размещается на верхней палубе прицепа со стремянкой, путешествуя с частичной загрузкой.
• Косилки : (платформа, ступенчатая дека) Маленькие косилки подходят для бортовых прицепов, в то время как более крупные косилки нуждаются в прицепах с ступенчатой ​​платформой для транспортировки.Высота — это проблема, плюс способность водить машину.
• Валкователь : (бортовой, RGN) Большинство прицепных валкообразователей подходят для бортовых прицепов. Самоходные валкообразователи передвигаются на прицепах RGN, иногда с отсоединением корпуса от молотилки.
• Ворошилки : (бортовые, RGN) Маленькие прицепные ворошилки подходят для бортовых прицепов. Большие сеноворошилки перемещаются со сложенными внутрь стрелами и направленными в небо, поэтому для транспортировки требуется прицеп RGN.
• Грабли для сена : (RGN) Меньшие грабли для сена подходят для бортовых прицепов.Большие грабли для сена, которые тяжело загружать, складываются для транспортировки.

Вам нужно будет взвесить возросшую стоимость прицепа RGN по сравнению с потребностью в дополнительной грузоподъемности. Если ваше оборудование умещается на бортовом прицепе — и вы можете его загрузить, — вы сэкономите деньги. Точно так же прицепы со ступенчатой ​​платформой дешевле в использовании, чем прицепы RGN. Попросите вашего транспортного представителя помочь вам с выбором.

.
